迟来的更新,CNC加工!打造1.8升专属Deskmini主机!

2020-12-10 19:51:37 230点赞 422收藏 155评论

如何才能快速换一种生活方式?参加#牛年Flag#征稿活动,征集你2021年的购物学习生活计划!>>点击查看活动详情<<本次征稿活动欢迎你的敢出敢买Flag、学习Flag以及各种生活Flag,优秀的投稿文章能获得优厚的大奖,让我们一起努力实现目标吧!

大家好!我是帅气的胡大爷,在这里和各位值友说一声sorry,本来在上一篇中说下一篇要做一款itx机箱的,但老胡还是放了大家鸽子,由于老胡目前没有独显需求,所以一直没有动力去研究itx机箱迟来的更新,CNC加工!打造1.8升专属Deskmini主机!  ,没办法还是喜欢STX主板,所以又设计了一款STX机箱给自己。

老胡之前只写了二篇文章,一篇是自制的thin-itx机箱。

不一样的烟火,Mod一个专属thin-itx机箱小编注:此篇文章来自#原创新人#激励计划,新人发文前三篇文章,篇篇额外奖励50金币。参加超级新人计划活动,新人发文即可瓜分10万金币,周边好礼达标就有,邀新任务奖励无上限,点击查看活动详情本人是一名屌丝大叔,大学学的财经专业,但却偏偏喜欢电脑DIY,无意中发现了CHH论坛,更被论坛中几位大佬的MOD帅气的胡大爷1977| 338 评论207 收藏994查看详情

另一篇是介绍STX主板和机箱,如果对STX主板还不了解的值友,请看这篇文章。

CNC加工!打造1.5升专属STX主机!给2019画个句号!小编注:此篇文章来自#原创新人#激励计划,新人发文前三篇文章,篇篇额外奖励50金币。参加超级新人计划活动,新人发文即可瓜分10万金币,周边好礼达标就有,邀新任务奖励无上限,点击查看活动详情临近2019岁末,发篇文章,讲讲一个非职业玩家,自己设计STX机箱、装机的心路历程,希望各位DIY值友能够喜欢。帅气的胡大爷1977| 1k 评论762 收藏1k查看详情

购买理由

老胡把上一篇文章里的专属STX主机,出给了一位同姓的网友,没有了上班摸鱼的小主机,就想买台类似NUC的小主机,但老胡还是想找点DIY乐趣,因此主板目标又锁定在STX主板上了迟来的更新,CNC加工!打造1.8升专属Deskmini主机!  无奈intel在桌面CPU领域的疲软,老胡只有把CPU锁定在AMD上,所以主板没有什么好选择的余地只有Deskmini A300了(当时X300还没有上市)。

由于当时AMD的4系APU还没有上市,在咸鱼上收了一颗3400GE es,然后京东直接下单买了台Deskmini A300。

京东彩盒包装,960元到手京东彩盒包装,960元到手

主板在机箱里,配件还算厚道主板在机箱里,配件还算厚道

Deskmini机箱太丑,准备再设计一款机箱,当时没有什么思路,就直接用原来的图纸微调一下吧,修改了两处,一是把“胡”字的logo做成机箱开关,二是把专用IO后接口作成了通用主板档板,这样可以兼容不同型号的STX主板了!

感谢上一篇文章里,值友给的这二处修改建议感谢上一篇文章里,值友给的这二处修改建议

通用后挡板接口通用后挡板接口

把图纸发给工厂,又在我的机箱群里,找了15个好友一共作了16只机箱!其中10台机箱三维是155*155*64(散热限高42)另外6台薄款机箱三维是155*155*53(散热限高32)。由于这个机箱,只是上一篇文章的机箱的改进款,不是本文的主角,就简单展示一下吧,不作摆拍了。

一整块铝,挖空,那质感真是  刚刚的(东北话,老胡是东北人)一整块铝,挖空,那质感真是 刚刚的(东北话,老胡是东北人)

第一处修改:通用后挡板第一处修改:通用后挡板

第二处修改,LOGO变按钮第二处修改,LOGO变按钮

整体质感还是很不错的整体质感还是很不错的

第一批机箱,在机身后面还刻了机箱编号第一批机箱,在机身后面还刻了机箱编号

底部两块亚克力盖板下面是放WIFI天线的地方底部两块亚克力盖板下面是放WIFI天线的地方

与原装机箱的对比与原装机箱的对比

与原装机箱的对比与原装机箱的对比

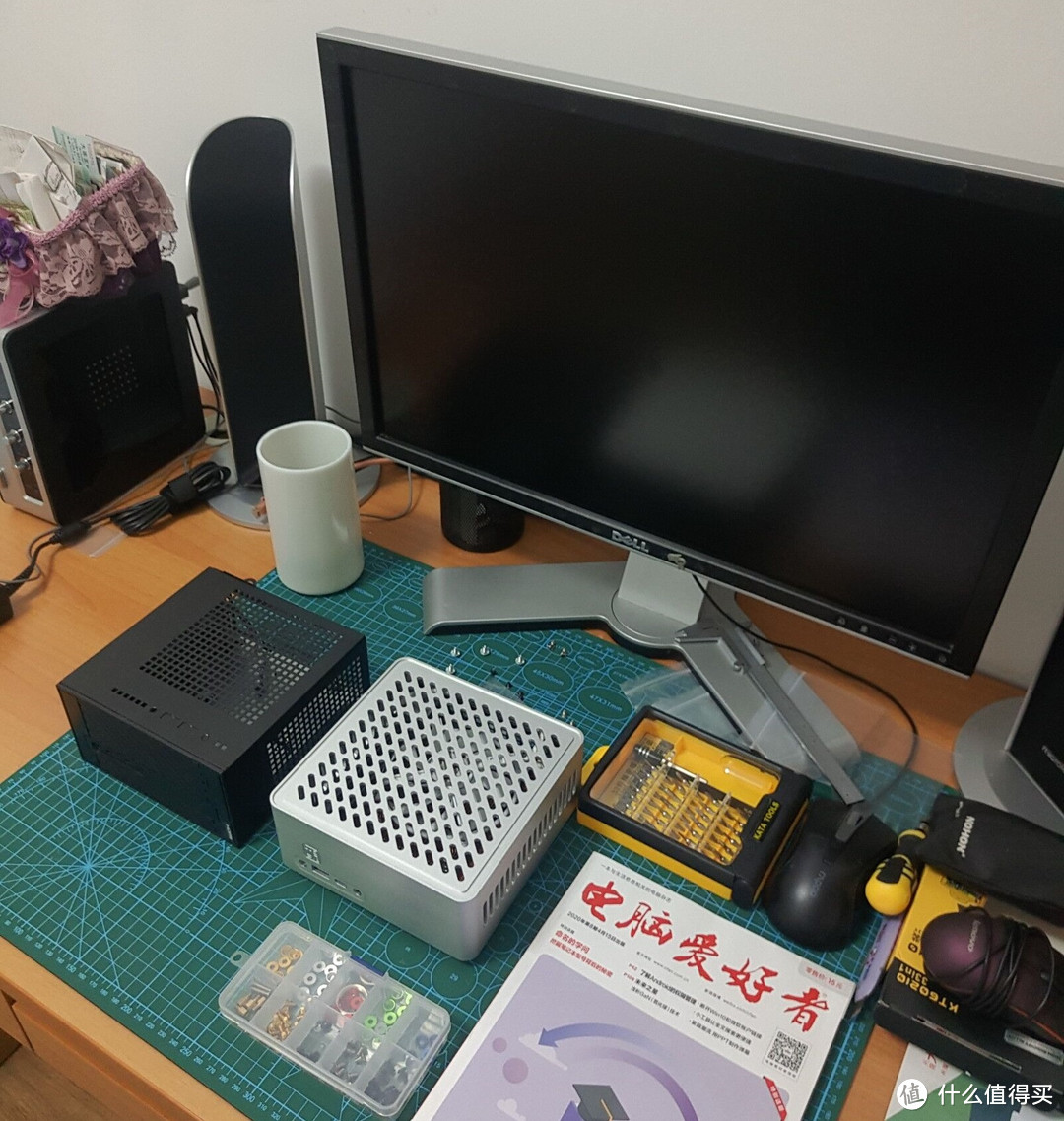

从上面的俯视图对比从上面的俯视图对比

上面是64mm高度的机箱是老胡自己的机箱,下面是53mm高度的薄款机箱,是网友的晒单!

网友还自己贴了华硕和intel的LOGO网友还自己贴了华硕和intel的LOGO

后面通用档板口尺寸的测量还是比较准确的,加工精度也还可以后面通用档板口尺寸的测量还是比较准确的,加工精度也还可以

左:原装机箱,中:银欣VT01,右:老胡薄款左:原装机箱,中:银欣VT01,右:老胡薄款

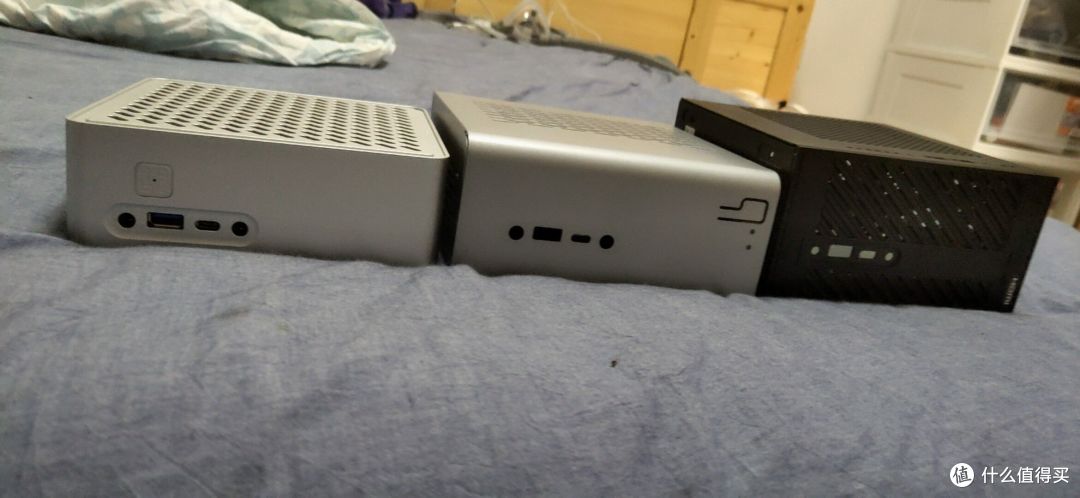

左:老胡薄款,中:银欣VT01,右:原装机箱左:老胡薄款,中:银欣VT01,右:原装机箱

左:老胡薄款,中:银欣VT01,右:原装机箱左:老胡薄款,中:银欣VT01,右:原装机箱

wifi天线和四个可爱的铝质脚垫wifi天线和四个可爱的铝质脚垫

机箱作好了,但原装散热器实在太吵了,就想着找一个好点的散热器,结果一搜索傻眼了,没有太适合A300的散热器, 不是效能弱(IS30、HP400、L9A等),就是高度超高(AXP90、快睿C7等),装不到老胡设计的机箱里。迟来的更新,CNC加工!打造1.8升专属Deskmini主机!  只好自己魔改吧,首先采是网上比较流行的改法,2011接口的散热器魔改成AM4接口,量好尺寸,画好转接架图纸,发给工厂生产了几个转接架。没时间专门拍照片,就用安装时的照片吧,请大家无视老胡凌乱的电脑桌面。。。

垃圾成色的超微1U的2011接口的散热器+转接架垃圾成色的超微1U的2011接口的散热器+转接架

左边是久政的T318,右边是超微的1U散热器,左边是久政的T318,右边是超微的1U散热器,

久政的T318,超微1U散热器久政的T318,超微1U散热器

配个小白风扇,效能一般,颜值不错配个小白风扇,效能一般,颜值不错

T318的重量是超微1U的3倍,满载时温度才相差3度左右,T318空有这么好的做工和质感,但散热效果一般!可能和风扇不够暴力有关,由于继续寻找其他魔改的目标,经机箱群里的散热器大佬介绍,找到了N年前的AMD5990显卡的散热器,于是量好尺寸,再设计一款转接架,图纸发给工厂,又生产了一批转接架。一共给网友魔改了25个这样的散热器!

感谢群友花了200多元买了这个当年卡皇的尸体,才有了这张珍贵的照片感谢群友花了200多元买了这个当年卡皇的尸体,才有了这张珍贵的照片

这个三维尺寸给A300当散热器真是完美!这个三维尺寸给A300当散热器真是完美!

右边是老胡收藏的超薄内镶4热管散热器右边是老胡收藏的超薄内镶4热管散热器

都是N年前的产品,能保存这么好,也是不容易都是N年前的产品,能保存这么好,也是不容易

保存完好的背面,霸气侧露的4根大铜管!保存完好的背面,霸气侧露的4根大铜管!

  简述一下魔改过程
1、需要磨平散热器底部那个凸起!纯手工磨平!
2、由于散热器底部的4个铜柱,会顶到CPU底座,需要锯短。
3、设计并加工出专用的转接架,再配好各类专用固定螺丝!

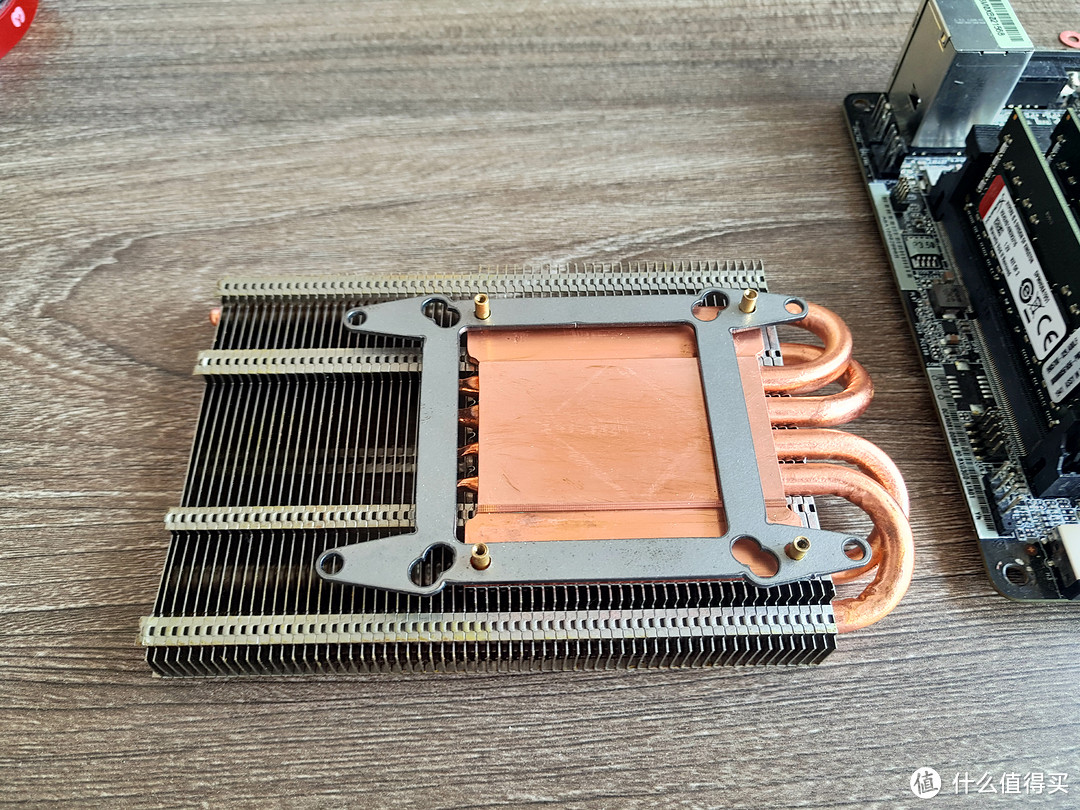

群里散热器大佬设计的通用转接架,老胡钻了四个孔,正好可以安装!群里散热器大佬设计的通用转接架,老胡钻了四个孔,正好可以安装!

老胡自己设计的转接架,从设计加工转接架到磨平底部,花了2周时间老胡自己设计的转接架,从设计加工转接架到磨平底部,花了2周时间

霸气的4热管!霸气的4热管!

散热器的高度只比mos散热片高出一点散热器的高度只比mos散热片高出一点

支持原装背板,拒绝主板因安装散热器而变形!支持原装背板,拒绝主板因安装散热器而变形!

庞大的散热片规模,占据了主板的绝大部分面积,看着就爽!庞大的散热片规模,占据了主板的绝大部分面积,看着就爽!

外观展示

老胡在研究STX机箱时,看了CHH上的不少方案,其中对赵总的立式机箱印象很深,佩服他的垂直风道设计,也想复刻出一台,但总感觉这样不好,失去了设计的灵魂,所以就有了再设计一款立式机箱的想法。下面二张是赵总机箱的展示。

赵总的立式机箱,简约大方,做工精良,可惜绝版本赵总的立式机箱,简约大方,做工精良,可惜绝版本

赵总的机箱风扇在底部,上进风下排风!赵总的机箱风扇在底部,上进风下排风!

对于赵总的设计,老胡很是钦佩!向赵总学习和致敬,老胡给出了自己的设计

侧透设计,后期可以做些光污染的装修!侧透设计,后期可以做些光污染的装修!

顶部双6CM风扇设计顶部双6CM风扇设计

垂直风道设计垂直风道设计

机箱后面为通用档板设计机箱后面为通用档板设计

上面是最后的机箱设计定稿图,经历了二个多月的冥思苦想、反复修改,5面无螺丝孔的接拼设计,太考验我这个设计菜鸟了!急不可待的将图纸发给工厂的朋友,又联系了机箱群里的19位好友,一共作了20台机箱!老胡不擅长拍照,发几张群里的CARY大佬的晒单图吧。

老胡原方案是侧透板,被CARY大佬改成了侧网老胡原方案是侧透板,被CARY大佬改成了侧网

顶部配猫头鹰6025的风扇,风力强、还静音顶部配猫头鹰6025的风扇,风力强、还静音

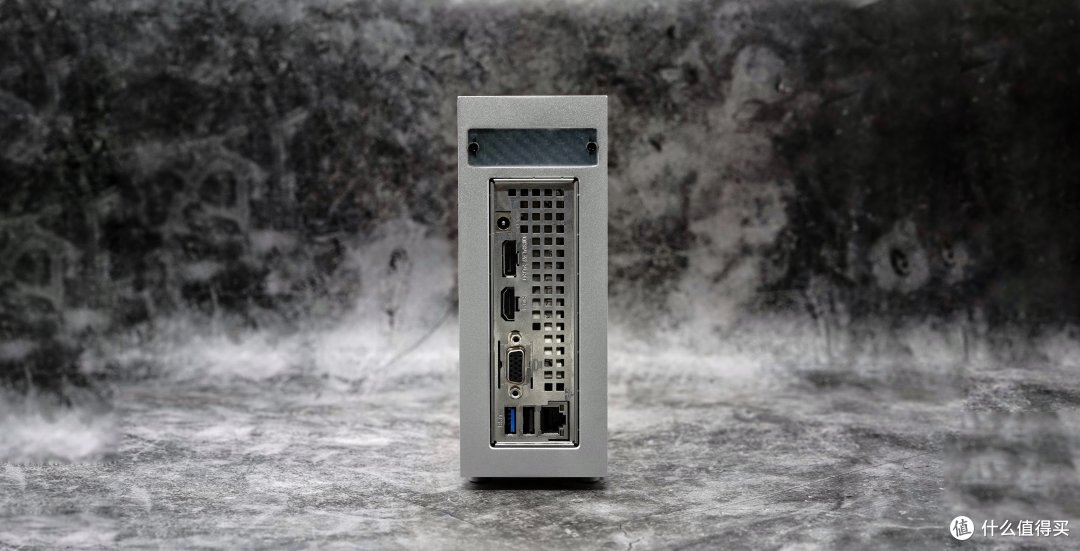

后档板上面的是隐藏式WIFI天线后档板上面的是隐藏式WIFI天线

老胡原方案是侧透板,被CARY大佬改造成侧网老胡原方案是侧透板,被CARY大佬改造成侧网

再发一些,群里的“酸奶”大佬的晒单图,并和赵总的立式机箱作一个简单的比较:

1、三维体积不同,赵总机箱W77 H193 D155=2.3升,老胡机箱W68 H175 D156=1.8升

2、风扇规格不同,赵总机箱二把7015风扇,老胡机箱二把6025风扇

3、风扇位置和机箱开关位置不同,赵总机箱是顶部开关,风扇在机箱底部,上吸风,下排风设计;老胡机箱是正面开关,风扇在机箱顶部,下吸风,上排风设计。

对于不喜欢侧透板和侧网的网友,老胡还设计了散热格栅对于不喜欢侧透板和侧网的网友,老胡还设计了散热格栅

银色的美男子银色的美男子

酸奶大佬拍的真帅酸奶大佬拍的真帅


使用感受

感谢值友看老胡啰嗦了这么多,现在本文的主角马上登场。老胡只是个人玩家,没有太好的加工和阳极氧化渠道,所以只能做银色的机箱,后来认识了群里的CARY大佬,他有电泳渠道,可以把机箱做成奶白色,电泳和阳极氧化的区别请自行百度,于是老胡花了300元的友情价,把机箱电泳成了奶白色。下面有请本文主角闪亮登场迟来的更新,CNC加工!打造1.8升专属Deskmini主机!  拍摄地点还是在老胡的独立办公室,老胡拍摄水平有限,白平衡也不是很准迟来的更新,CNC加工!打造1.8升专属Deskmini主机!  大家将就看吧

经过一个月的等待,机箱终于电泳回来了,凑齐配件准备安装经过一个月的等待,机箱终于电泳回来了,凑齐配件准备安装

左侧透板,内嵌亚克力侧透板左侧透板,内嵌亚克力侧透板

右侧板右侧板

前面板,正面前面板,正面

前面板,背面前面板,背面

后面板,正面后面板,正面

后面板,背面后面板,背面

底盖板底盖板

顶盖板顶盖板

感谢群里的网友“花海守望者”,帮老胡加工的纯铜按钮!感谢群里的网友“花海守望者”,帮老胡加工的纯铜按钮!

风扇支架和两把可爱的小猫扇风扇支架和两把可爱的小猫扇

由于猫扇的线很粗,专门设计了风扇线槽由于猫扇的线很粗,专门设计了风扇线槽

安装前面板开关安装前面板开关

利用风扇支架拉紧机箱的前、后面板,风扇支架起到了稳定机箱结构的作用!利用风扇支架拉紧机箱的前、后面板,风扇支架起到了稳定机箱结构的作用!

迟来的更新,CNC加工!打造1.8升专属Deskmini主机!

安装好顶部盖板安装好顶部盖板

安装好主板上的所有配件,准备放入机箱安装好主板上的所有配件,准备放入机箱

放入主板和WIFI天线放入主板和WIFI天线

A300主板在背面还可以再安一个m2硬盘,支持双m2硬盘A300主板在背面还可以再安一个m2硬盘,支持双m2硬盘

纤细的身材里,还能安入二个2.5寸硬盘,和赵总的机箱固定硬盘的方式不一样纤细的身材里,还能安入二个2.5寸硬盘,和赵总的机箱固定硬盘的方式不一样

安入右侧板安入右侧板

好可爱的奶白色机箱好可爱的奶白色机箱

能超频到4200的海士力内存,只是这绿色太丑能超频到4200的海士力内存,只是这绿色太丑

安入左侧板安入左侧板

美美的侧板美美的侧板

安装底盖,所有螺丝都采用了芳生螺丝安装底盖,所有螺丝都采用了芳生螺丝

全部安装完成,感觉白配金显得很高贵全部安装完成,感觉白配金显得很高贵

和奶白色客制复古键盘M0110来张合照和奶白色客制复古键盘M0110来张合照

迟来的更新,CNC加工!打造1.8升专属Deskmini主机!

奶白色小巧可爱的键盘配小巧可爱的奶白色机箱奶白色小巧可爱的键盘配小巧可爱的奶白色机箱

迟来的更新,CNC加工!打造1.8升专属Deskmini主机!

拍完了,口喝了,来瓶矿泉水拍完了,口喝了,来瓶矿泉水

  安装完成后发现电源没带,只有拿回家里,进行散热测试了。迟来的更新,CNC加工!打造1.8升专属Deskmini主机!

原装机箱三维155*155*80=1.92升;老胡机箱三维:175*156*68=1.86升原装机箱三维155*155*80=1.92升;老胡机箱三维:175*156*68=1.86升

排排站,有条件再把显示器和音响也换成白色排排站,有条件再把显示器和音响也换成白色

老胡再把机箱尺寸和兼容的散热器高度等介绍一下:机箱三维175*156*68,分二个版本,一个是可以安装二个9.5mm厚的硬盘,散热限高38mm ;另一个是无硬盘版,散热限高46mm!(如果改成侧网AXP90、L9A、IS30等都可以安装)

4系APU上市后,华擎也放出测试版的A300BIOS,后来就删除了,最终也没推出支持4系的正式版BIOS,想来也是为X300更好卖吧!老胡也刷了这个测试BIOS,并把3400ge es换成了4200ge es,使用起来很好,也就省了买X300的钱,4系APU相比3系,CPU性能提高很大,最低端的4200G都比3400G强,APU性能提升不多,但工艺更新后CPU功耗控制的很好,我这个U待机12-15W,烤机不超45W,下面看一下小白机箱的散热情况和温度表现

日常使用的温度和风扇转速,一点噪音没有日常使用的温度和风扇转速,一点噪音没有

玩LOL最后大结局时的温度和风扇转速,耳朵贴到机箱出风口才能听到风声玩LOL最后大结局时的温度和风扇转速,耳朵贴到机箱出风口才能听到风声

双烤时,风扇开启全速模式时的温度和风扇转速双烤时,风扇开启全速模式时的温度和风扇转速

  经过测试,只有烤机的时候,这个二个小风扇才会开启全速度模式,3488转,风扇切风声明显,日常使用不到2000转,没什么噪音,说明魔改散热器和机箱风扇配合的很好!以后有时间再设计个导风罩就更完美了,如果散热器改为AXP90也能达到差不多的效果,如果是65W CPU,可以在A300的测试版BIOS里限制一下CPU功耗就可以!

老胡用的是P3.60R的BIOS,可以限制CPU的功耗,X300也有类似功能老胡用的是P3.60R的BIOS,可以限制CPU的功耗,X300也有类似功能

当然想用4750G不限制功耗双烤机的用户,可以用AXP90,侧板改成侧网就可以了!如果是带背板的AXP90,需要魔改一下背板螺丝,否则安不上,因为机箱作的太薄了,主板之下没有太多空间安装固定螺丝!

Cary大佬的3把风扇可压住4750G超频双烤Cary大佬的3把风扇可压住4750G超频双烤

老胡的机箱由于有侧透板,所以群里的大佬“福星老师”搞了一个光污染的项目,可以让没有ARGB功能的主板实现这些功能:流光溢彩(类似于各类ARGB效果)、音乐节奏(随着歌曲的节奏闪光变色等很酷的)、系统监控(根据CPU温度,来实现不同的灯光色彩)

群里大佬“福星老师”的光污染机箱和电脑副屏群里大佬“福星老师”的光污染机箱和电脑副屏

很酷炫的感觉,未来老胡准备把这块副屏做到这个小机箱里去很酷炫的感觉,未来老胡准备把这块副屏做到这个小机箱里去

说起电脑副屏,Itx机箱设计里有许多这种成功案例,但我们群里的Cary大佬作了个桌面小摆件那逼格是相当的高,给大家展示一下。

CNC加工,做工一流CNC加工,做工一流

多种颜色都有,帅的一塌糊涂多种颜色都有,帅的一塌糊涂

没事的时候,玩把魂斗罗,怀旧一下童年时光没事的时候,玩把魂斗罗,怀旧一下童年时光

复古的苹果“麦金托什”电脑造型设计,配合高分辩率(1200*1080)显示屏,现代科技与复古情怀的完美结合。

迟来的更新,CNC加工!打造1.8升专属Deskmini主机!

奶白机箱配奶白副屏,帅到掉渣奶白机箱配奶白副屏,帅到掉渣

总结

又到了要和大家说再见的时候,时隔一年时间,老胡用这篇文章为自己的2020年DIY之路,画上一个句号。立式机箱的设计,还有一些不足,但请大家多多支持,您的支持与鼓励是我继续写文章的动力,今后老胡也许会设计一款NUC机箱或ITX机箱,也会继续分享自己的DIY心得和一些有趣的小东西,大家敬请期待吧。
