拆解报告：联想thinkplus 65W氮化镓口红电源Pro

今年是氮化镓充电器爆发元年，从年初开始，小米、华为、OPPO等品牌先后加入战局，联想自然也不例外。在这些知名品牌企业的带领下，相信GaN氮化镓技术会越来越普及，更多手机、笔记本品牌氮化镓充电器会越做越好。

近期充电头网入手了联想thinkplus 口红电源 Pro，相比thinkplus GaN65普通版，这款产品配备可折叠插脚和1A1C输出接口，整体十分小巧便携。充电器支持QC、PD和PPS等快充，支持45W+18W双口充电模式，可同时为笔记本和手机进行快充。下面充电头网就对其进行详细拆解分享，看看Pro版的设计做工如何。

一、thinkplus 口红电源 Pro外观

包装盒依旧延续了thinkplus口红系列风格，天地盖设计以及红黑配色。顶面中心印有充电器外观图，左上角是产品名称，下方是“thinkplus”品牌字样。

底盒上标注有充电器参数信息。

打开包装盒，充电器和数据线放置在塑料盒凹槽里。

上盖内贴有海绵缓冲保护。

包装内含充电器、数据线和使用说明书，充电器上贴有防刮塑料膜，整个包装从设计到细节都很讲究。

数据线使用魔术扎带捆绑整理，扎带上设计有thinkplus品牌。

数据线两端做了抗弯折处理，注塑凹印thinkplus品牌。

使用ChargerLAB POWER-Z KM001C检测发现，该线缆带有E-Marker芯片，芯片供应商为Hynetek慧能泰。线缆电力传输能力为20V5A，数据传输能力为USB 2.0。

数据线总长度约1.8米，适用绝大多数使用场景。

thinkplus 口红电源 Pro采用长方体造型设计，输入输出端外壳亮面设计，腰身哑光处理，并且各面之间弧面过渡，圆润且方便插拔。输出顶面配有1A1C接口，支持两台设备同时快充。

腰身一侧中心设有thinkplus品牌。

输入端配备可折叠国标插脚，携带方便且不会刮伤包里其它设备。

输入端外壳上标注充电器的参数信息。

型号：GaN65-Pro

输入：100V-240V~50/60Hz 1.5A

单口输出：

USB-C：5V3A、9V3A、12V3A、15V3A、20V3.25A（65W）

USB-A：5V3A、9V2A、12V1.5A（18W）

双口输出：

USB-C：5V3A、9V3A、12V3A、15V3A、20V2.25A（45W）

USB-A：5V3A、9V2A、12V1.5A（18W）

USB-C+USB-A：45W+18W=63W Max

制造商：南京博兰得电子科技有限公司

产品已经通过了CCC认证和VI级能效认证。

使用游标卡尺实测充电器长度为70.07mm。

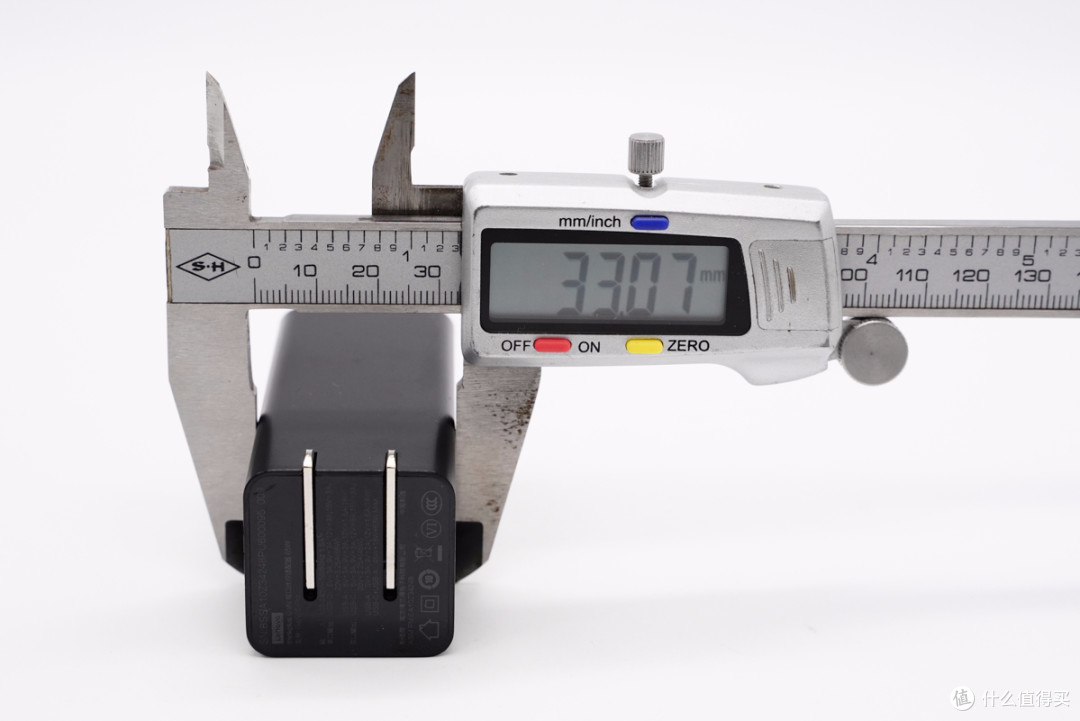

宽度为33.07mm。

厚度为33.17mm。通过充电器三维可算出体积为76.86cm³，功率密度达到0.85W/cm³。

和苹果61W充电器大小直观对比，体积优势明显。

拿在手上的直观感受。

充电器净重约为101g。

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V/2A、DCP协议，以及QC2.0/3.0、AFC和FCP快充协议。

另外使用KT002检测USB-C口输出协议，显示支持Samsung 5V2A、DCP协议，以及QC2.0/3.0、PD3.0和PPS快充协议。

此外，PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5.0-11V3A一组PPS电压档位。

二、thinkplus 口红电源 Pro拆解

将输入端外壳拆开，封装相当牢固，插脚和PCB板之间通过金属弹片接触式通电。

整个PCBA模块外围使用金属散热片包裹，起到增大散热面积，均匀散热的作用。

散热片边缘粘贴马拉胶带绝缘处理，并且与PCB板焊接固定。

拆掉散热片，PCB板背面还设有隔离板进行保护，并且对应平面变压器处镂空处理，减小充电器体积。

隔离板采用T字形一体化设计，顺带可以将初次级元件进行隔离。

PCB板正面一览，输入端额外设有一块散热片帮助整流桥散热，高压滤波电解电容横置在板子中间，另一侧以及输出端设有小板，整体设计紧凑有序。

PCB板背面一览，初次级之间设有足够的安全距离，光耦横跨在两者之间，两颗贴片Y电容串联。

将主板正面元器件拆掉，初次级之间还有一颗黑色贴片Y电容。

通过对充电器电路观察发现，thinkplus 口红电源 Pro采用开关电源宽范围输出，USB-C口通过协议芯片控制输出合适电压，USB-A口同样由协议芯片控制升降压芯片调节输出电压。下面我们就从输入端开始一一了解各元器件的信息。

输入端一览，设有保险丝、两级共模电感、X电容。

延时保险丝特写，规格为3.15A 250V。

共模电感双线绕制，用于滤除EMI干扰。

另一颗共模电感特写。

安规X电容容量0.22μF，焊脚上套有绝缘塑料管。

PCB板侧面一览，滤波电容焊接在小板上，并且包裹绝缘胶带保护。

将小板拆下。

板子背面设有两颗STSB306L整流桥，用于均摊发热。

滤波电感特写。

撕掉胶带，发现这颗电容来自南通江海，CD264系列，105℃耐热。

规格为400V 100μF。

另一颗高压滤波电解电容来自艾华。

其规格为400V 18μF。

主控芯片为ON安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能。

安森美NCP1342 详细资料。

充电头网通过拆解了解到，初级侧采用安森美NCP1342主控芯片的还有摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、努比亚65W氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器、洛克65W氮化镓PD快充充电器等。

初级侧氮化镓功率芯片采用纳微NV6125，内置驱动器，175mΩ导阻，耐压650V，支持2MHz开关频率，适用于升压，降压，半桥，全桥开关电源等诸多应用场合。

纳微半导体NV6125详细资料。

主板另一侧垂直焊接平板变压器小板，输出侧有多颗MLCC滤波。

小板上平面变压器贴有一层铜箔，次级侧有一颗同步整流MOS。

小板另一面一览，铜箔上有接地线处理，次级侧六脚芯片是同步整流控制器。

平面变压器顶部贴于信息标签，由DVE帝闻提供。

1008光耦，用于初级次级通信，反馈输出电压。

两颗贴片Y电容特写。

正面还有一颗贴片Y电容，来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，采用特锐祥贴片Y电容的产品还有努比亚65W氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器、倍思120W氮化镓+碳化硅PD快充充电器、倍思45W双USB-C口氮化镓快充、飞频65W USB PD氮化镓充电器、罗马仕65W USB PD氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器等多款产品，性能获得客户一直认可。

丝印IBHJM次级同步整流控制器，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。

MPS MP6908A详细规格参数。

充电头网拆解了解到，采用MPS MP6908A的还有倍思65W 2C1A GaN氮化镓充电器、爱否开物1A2C 65W PD氮化镓充电器和RAVPOWER 65W氮化镓充电器，此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等数十款产品采用。

英飞凌次级同步整流MOS，BSC070N10N5，NMOS，导阻7mΩ，耐压100V。

英飞凌 BSC070N10N5 详细资料。

输出端一览，两侧各设有一颗固态电容，分别用于两路输出滤波，USB-A母座使用小板垂直焊接。

同步整流输出滤波固态电容特写，规格为25V 470μF，分别用于两路滤波。

将USB-A母座所在小板拆下，板子上设有A口二次升降压电路。

背面设有USB-A口输出VBUS开关管和钽电容。

同步整流输出降压转换器采用南芯半导体SC8721，用于USB-A口升降压输出。SC8721内部集成四管H桥升降压开关管，输入输出电压范围均为2.7-22V，工作电压范围宽，支持动态输出电压调整，开关频率可调节，支持输出线补、输出电流监测，支持I2C总线控制的输出电压调节和输出限流调节，内置全面的保护功能。

南芯 SC8721 详细资料。

升降压磁环电感特写，使用马拉胶带包裹。

USB-A口协议IC采用英集芯IP2726。这是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0、PD3.0、PPS、QC4+、QC3.0、QC2.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

充电头网了解到，英集芯IP2726已经通过了高通QC4+认证，拿到了中国大陆地区第一张QC4+认证证书。

USB-A口输出VBUS开关采用AOS万代AON7442，NMOS，耐压30V。

万代AON7442资料信息。

Kemet 聚合物钽电容，100μF，耐压16V，用于USB-A口输出滤波。

输出滤波电感外套热缩管。

USB-A母座特写。

USB PD协议芯片采用伟诠WT6636F。充电头网了解到，伟诠WT6636F是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018）。支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据线的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。

伟诠 WT6636F 资料信息。

据充电头网了解，采用WT6636F的产品还有魅族65W 2C1A氮化镓充电器、绿联65W氮化镓USB PD快充充电器、小米65W USB PD快充充电器、RAVPower 30W氮化镓充电器、紫米65W USB PD迷你充电器、thinkplus USB PD充电器、ZMI紫米65W 2C1A桌面PD快充充电器。同时，还有数十款产品快充产品采用了伟诠的芯片。

USB-C口输出VBUS开关同样采用AOS AON7442，下方是Type-C口输出检流电阻，用于输出电流采样及保护。

USB-C母座特写，过孔焊接。

全部拆解完毕，来张全家福。

充电头网拆解总结

thinkplus 口红电源 Pro延续了“口红”造型设计，配备可折叠插脚，在氮化镓的加持下，整体小巧轻便。充电器配备1A1C接口，支持QC、AFC、FCP、PD3.0和PPS快充协议，电压档位齐全，可满足手机和笔记本同时快充需求。另外附带有一根1.8米的100W快充数据线，使这款产品很适合携带外出使用。

充电头网通过拆解了解到，充电器的AC-DC部分，由安森美NCP1342搭配纳微NV6125氮化镓功率器件，以及同步整流控制器MP6908A搭配英飞凌MOS组成；USB-C口由伟诠WT6636F协议芯片控制输出。USB-A口采用南芯SC8721进行升降压后，由英集芯IP2726协议芯片控制输出。芯片均由业内知名厂家提供，整体用料扎实。

设计上，这款产品主打便携、便用以及双口同时快充，整体包装也很有档次。充电器拆开后发现，内部设计布局有序紧凑，额外设计两块PCB板以及使用平面变压器减小体积，变压器还接地线处理。此外整个PCBA模块外围包裹散热片，降低局部温升，提升产品整体散热性能。
