内置1块ATL软包电池，影石Insta360 ONE R充电电池套装拆解
2025-01-20 16:10:13
0点赞
0收藏
0评论
前言
影石Insta360是全球知名的智能影像品牌，之前电池交易网为大家拆解了一款影石Insta360 X4的电池。该电池容量达2290mAh，能很好满足影石Insta360 X4的续航需求。而近期我们又获取到影石Insta360ONE RS一款充电套装。
该套装由Insta360 ONE RS自带的锂电池包和KingMa的充电器两部分组成，套装配备1B1C两个USB接口，其中B口用于给套装充电，C口用于输出，可用作移动电源使用，支持PD 45最大输出功率，以及QC3.0和DCP充电协议。并配备两颗指示灯，可分别指示充放电和剩余电量状态。
影石Insta360 ONE R可充锂电池包内置ATL一块软包电芯，电芯标称电压3.85V，能量4.66Wh，配备可靠的电池保护方案进行电池组保护。接下来一起来看这款套装的详情。
影石Insta360 ONE R充电电池套装外观
按照惯例，先来看外观。
影石Insta360 ONE R充电电池套装，由顶部的KingMa Insta360 One R 充电器，和下方的影石Insta360 ONE R可充锂电池两部分组成。
测得影石Insta360 ONE R充电电池套装重量为567g。
先来看Insta360 ONE R可充电锂电池，采用黑红拼色船型设计，底座为细磨砂质感，边缘圆润。

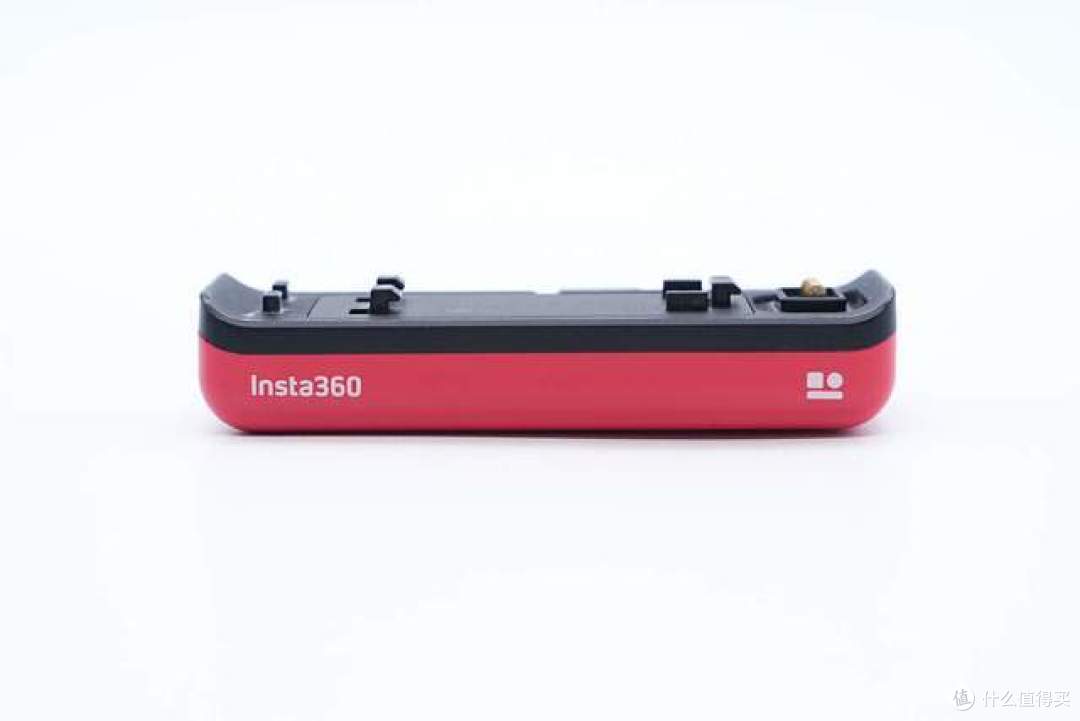

产品正面一览，左侧印影石“Insta360”logo，右侧为ONE R系列logo。
底座为红色阻燃PC材质，无印刻信息。

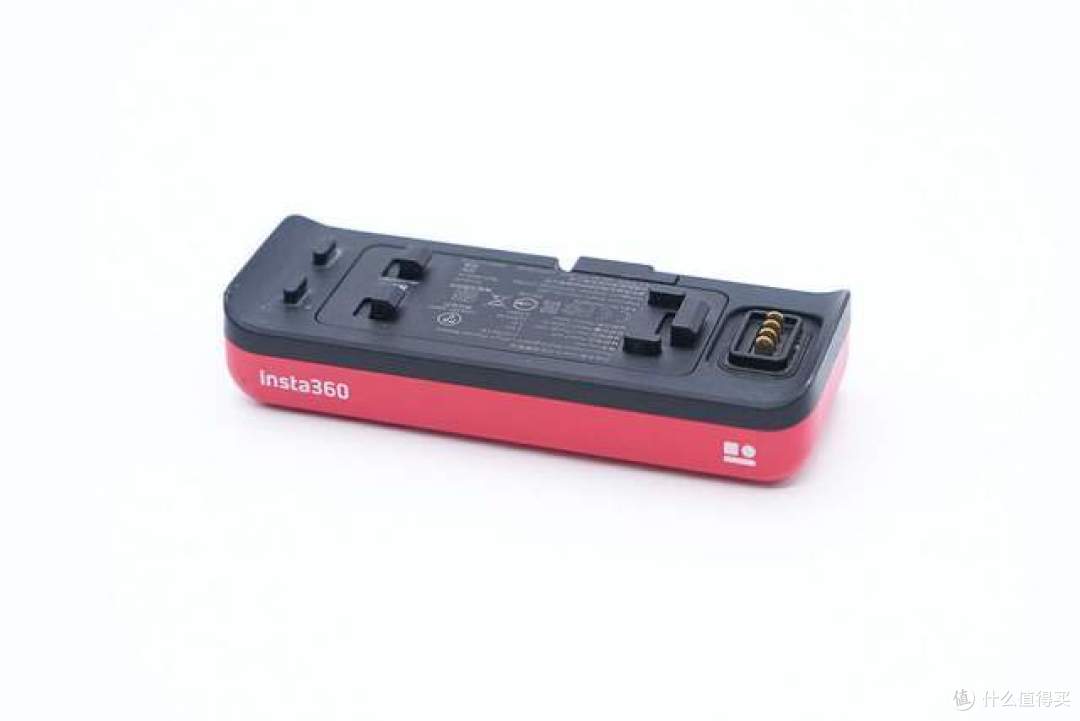

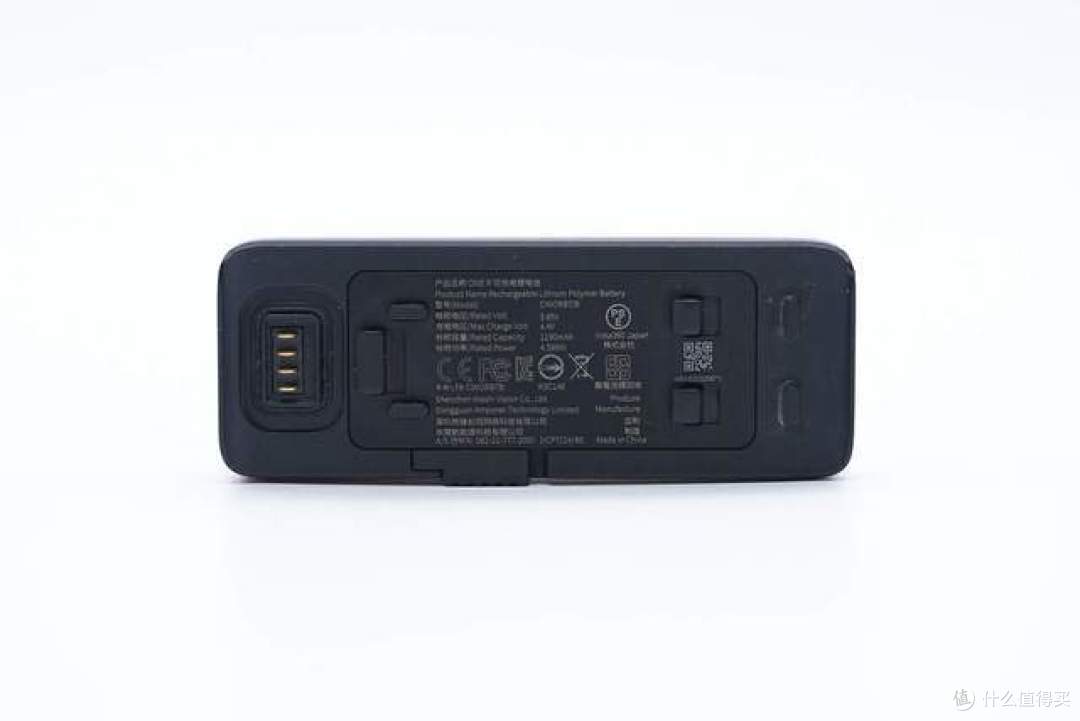

产品顶面一览，左侧可见充电插头，两侧有连接充电设备的卡扣，中间印有产品参数、安规等信息。
参数信息特写：
产品名称：ONE R 可充电锂电池
型号：CINORBT/B
标称电压：3.85V
充电电压：4.4V
标称容量：1190mAh
标称功率：4.58Wh
用于连接电池的卡扣特写。
充电插头特写。
机身侧面还有一个划钮，镂刻凹槽增加摩擦力。用于控制卡扣连接的松紧。
测得ONE R 可充电锂电池长度为72.25mm。

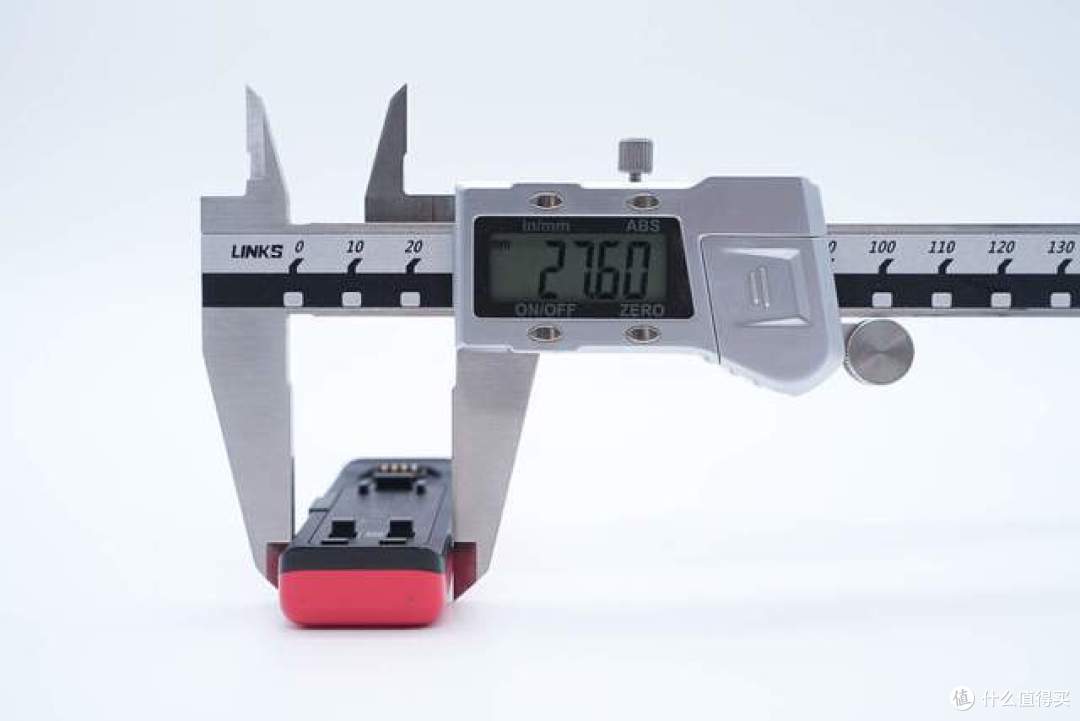

宽度为27.60mm。

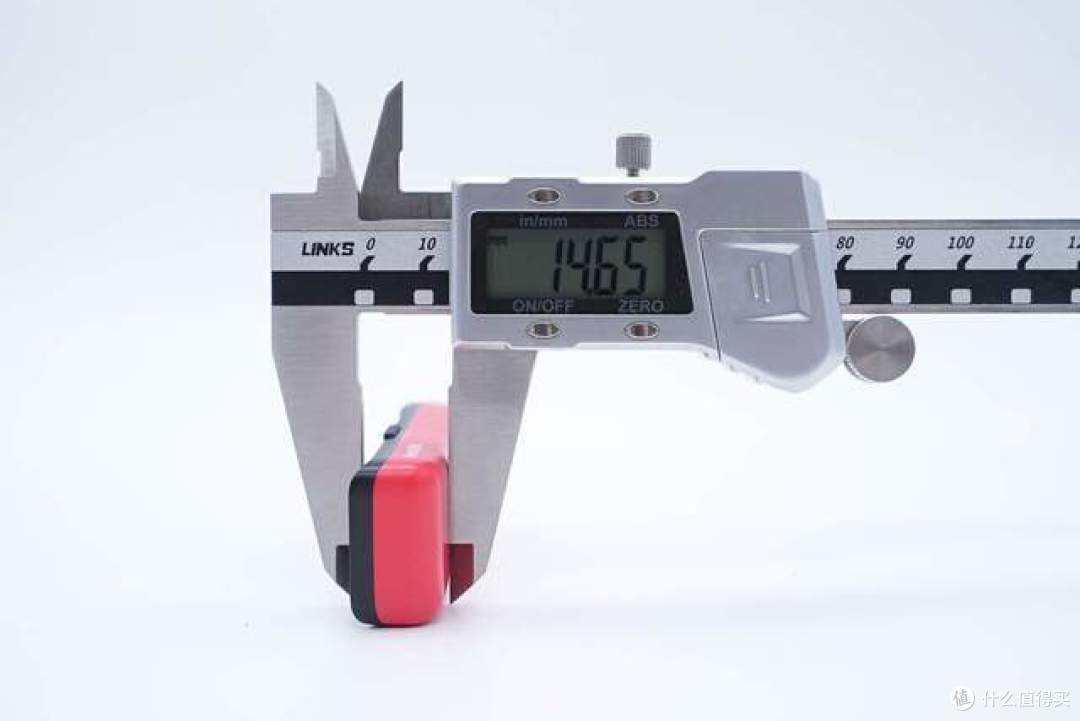

厚度为14.65mm。
测得重量为33.7g。

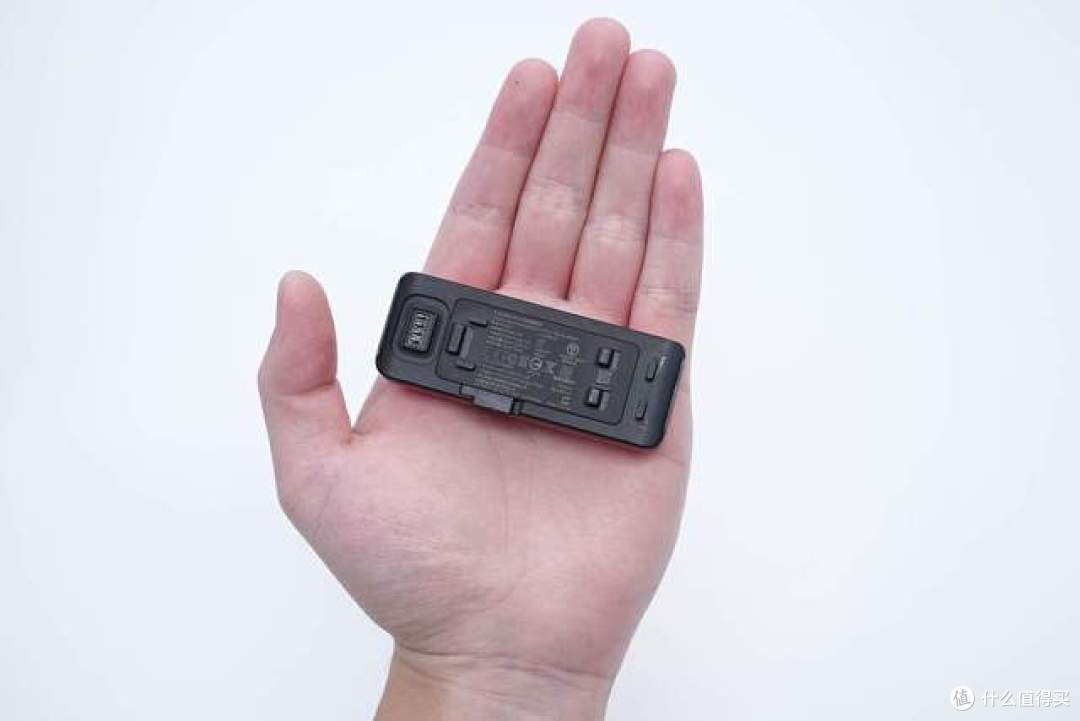

影石Insta360 ONE R 可充电锂电池放在手中感受下大小。
再来看KingMa Insta360 One R 充电器，电池为黑色短柱状设计，两侧过渡圆润。
电池顶面和底面为对称设计，支持正反面盲插。靠左侧为充电插座，两侧为连接卡扣的卡槽，中间印有劲码“KingMa”logo。

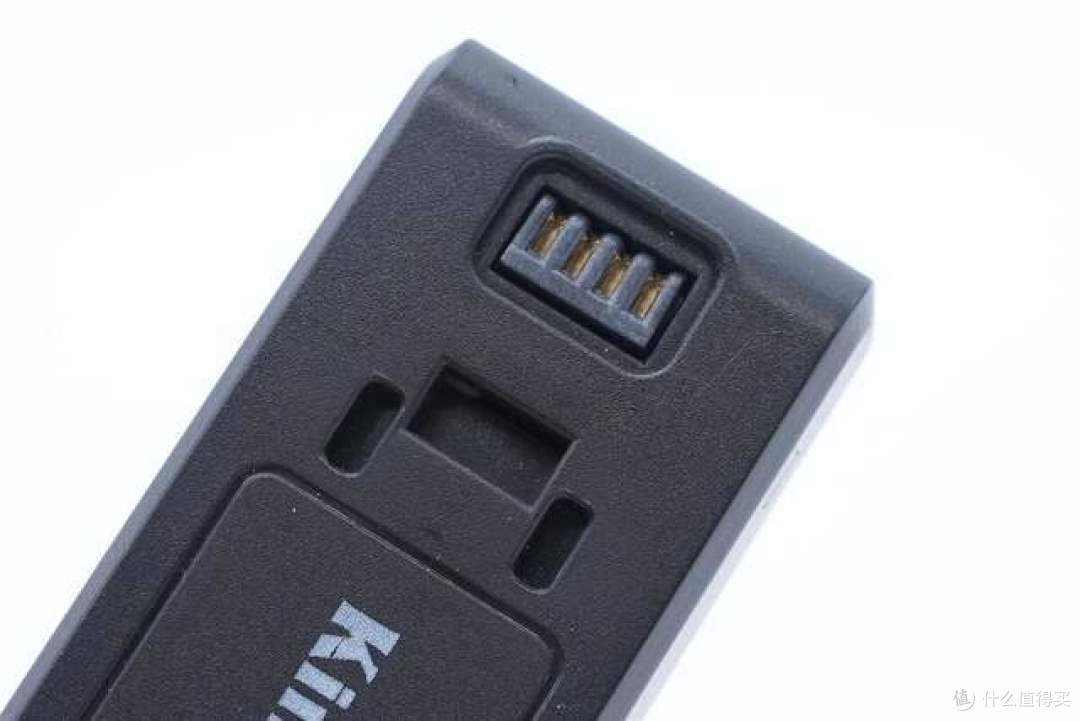

充电插座特写。

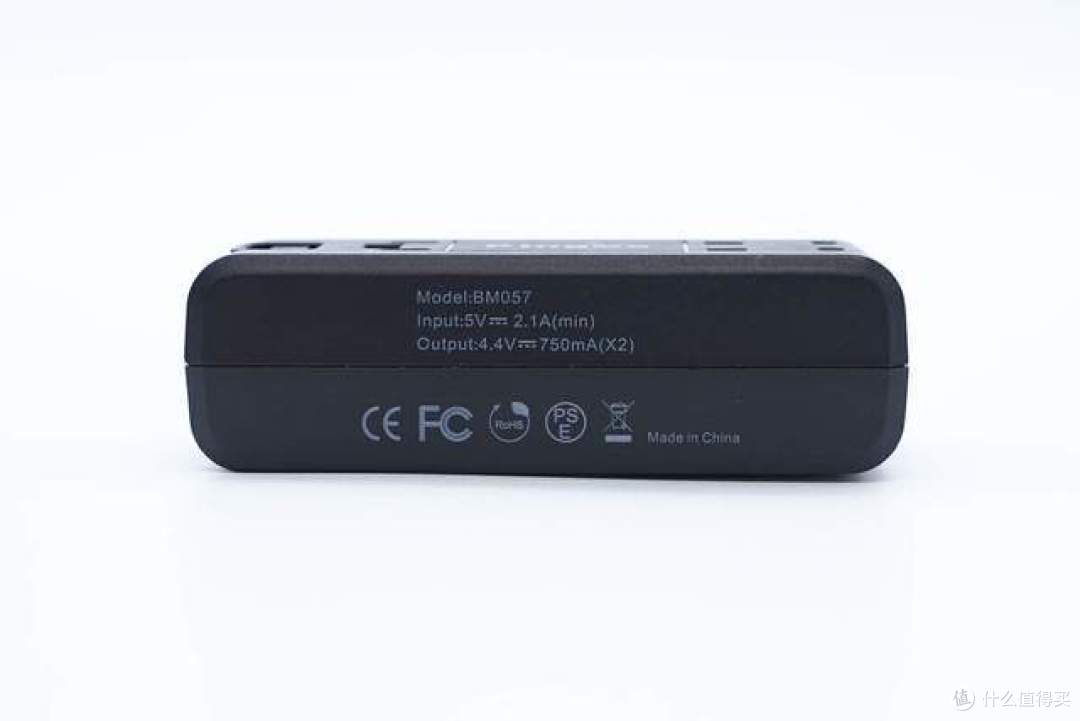

背面可见产品参数和安规等信息。
参数信息特写：
型号：BM057
输入：5V2.1A
输出：4.4V750mA（*2）
电池正面一览，可见两枚指示灯。用于指示充放电状态和剩余电量。
右侧一枚Micro USB-B接口用于电量输入。
左侧一枚USB-C接口可用于输出。
测得KingMa Insta360 One R 充电器长度为71.99g。
宽度为27.60g。
厚度为21.96g。
测得其重量为23.6g。
KingMa Insta360 One R 充电器放在手中感受下大小。
用左侧USB-C输出电量时，指示灯工作状态特写。
右侧Micro USB-B接口充电时指示灯特写。

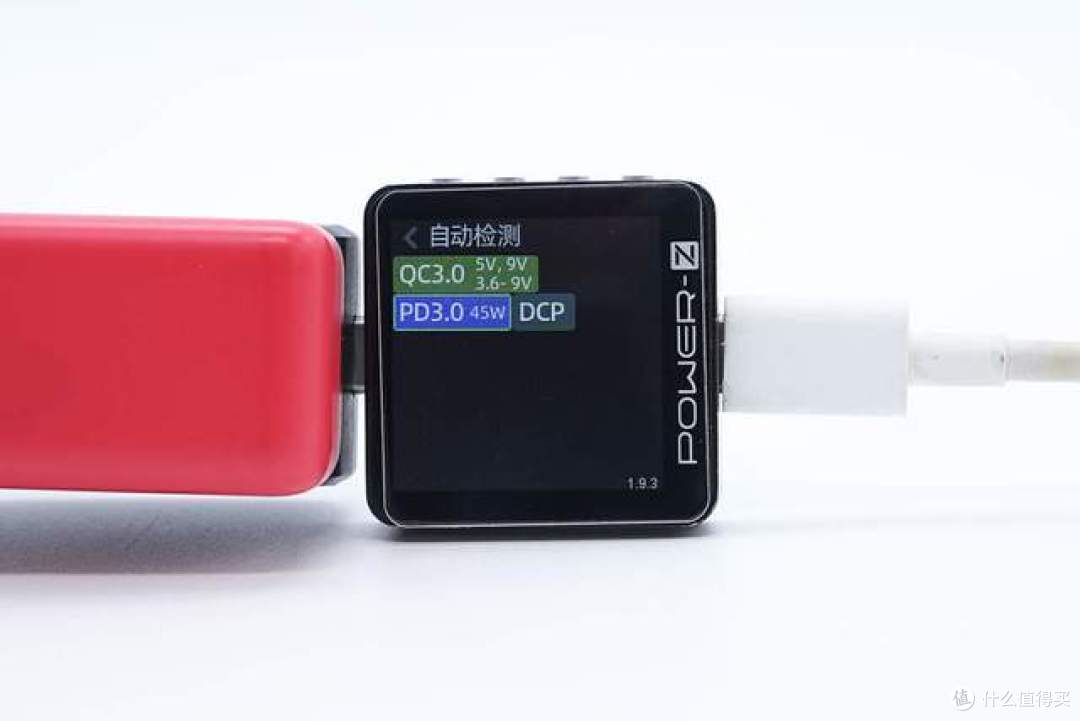

使用ChargerLAB POWER-Z KM003C测得USB-C接口支持QC3.0、PD3.0、DCP充电协议。
PDO报文方面，USB-C接口支持PD 45W输出功率，具备5V3A、9V3A、15V3A、20V2.25A四组固定电压档位。
影石Insta360 ONE R充电电池套装拆解
首先，我们先来拆解KingMa Insta360 One R 充电器。
首先。沿着壳体缝隙将顶盖拆下。

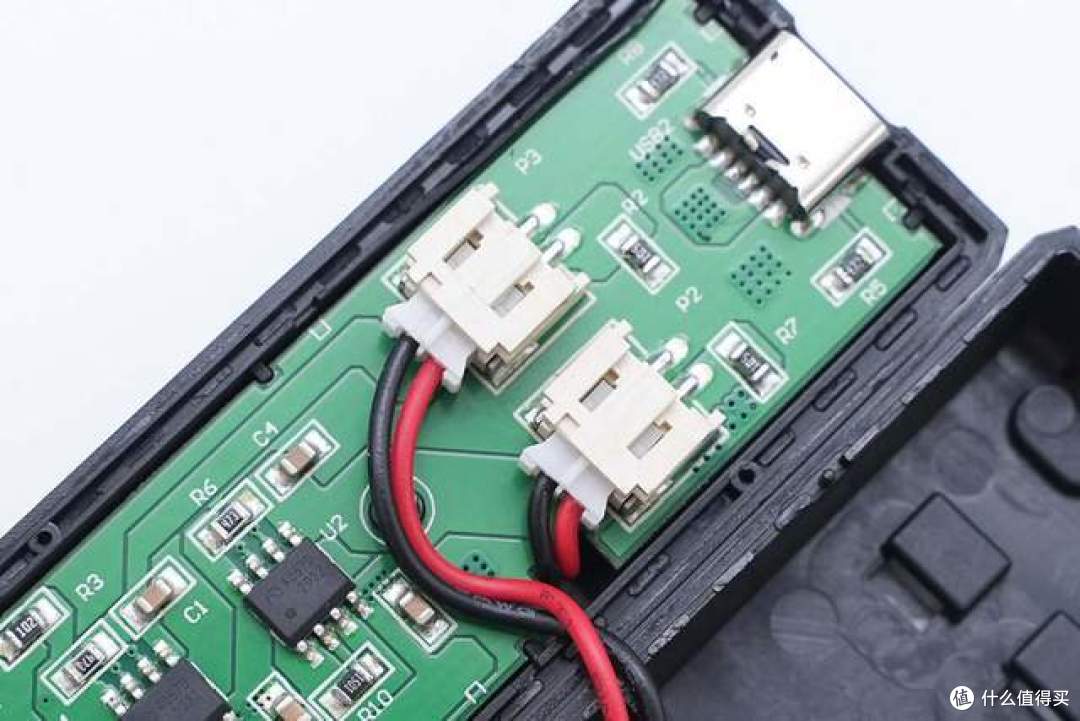

输出输入导线在PCBA模块上的母座特写。
连接充电插座的正负极导线打胶加固。
断开导线连接，分离下盖板。
盖板内部结构一览。
继续拆解，将充电插座拆下。

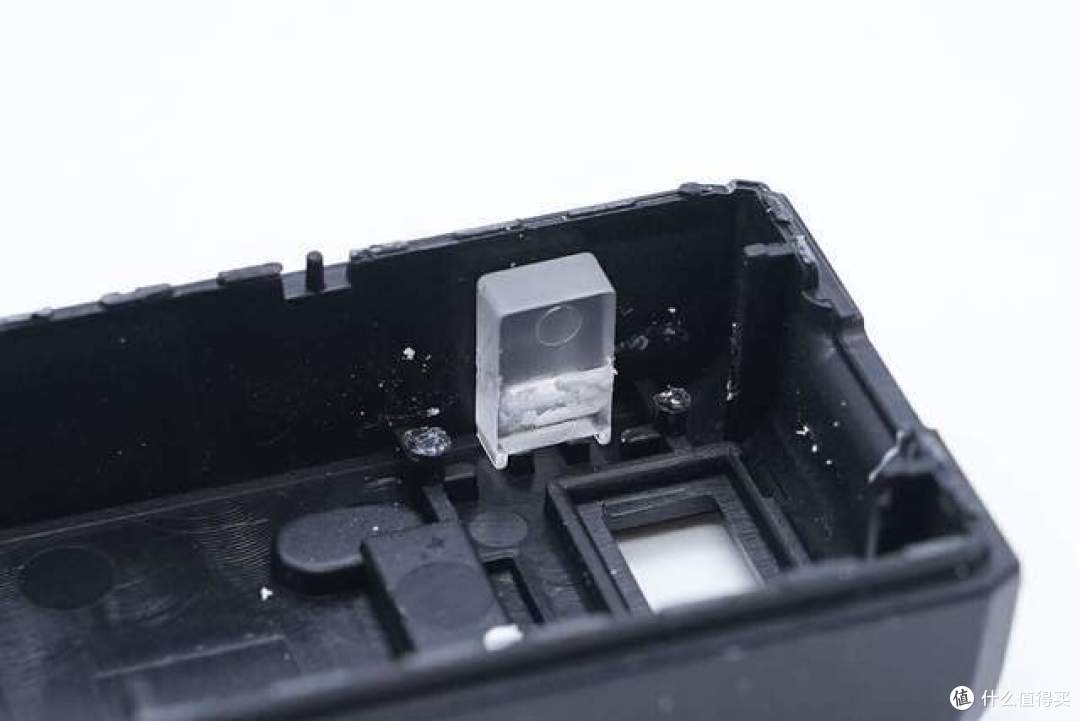

与LED灯珠连接的导光柱特写。

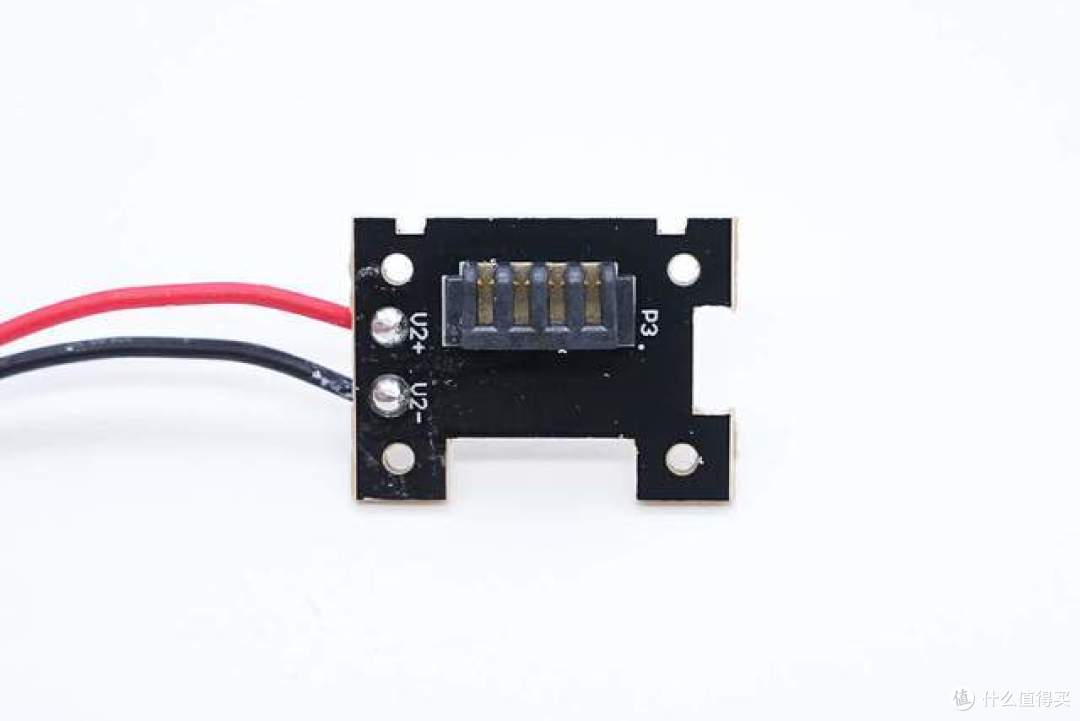

充电插座特写，侧方焊点饱满圆润。
另一面可见板子生产日期。
壳体内部结构一览。
固定PCBA的螺丝特写。
继续拆解，将PCBA模块拆出壳体。壳内可见另一块充电插座。

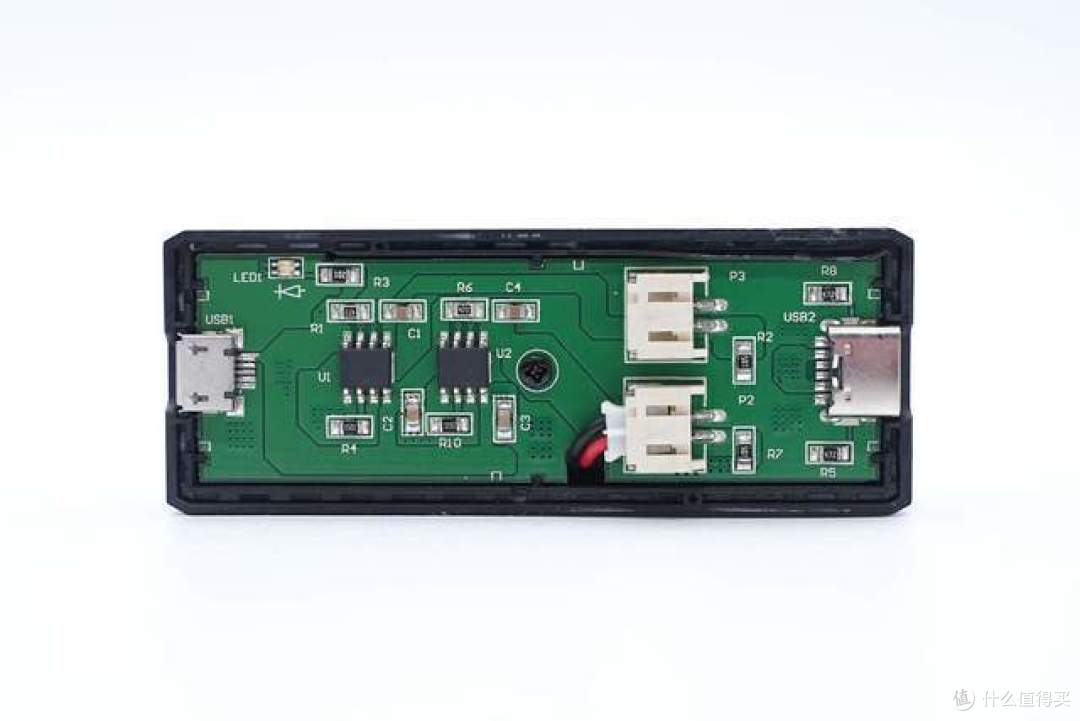

KingMa Insta360 One R 充电器的PCBA模块一览。左侧是Micro USB-B接口，旁边两颗充电管理芯片，右侧为导线线芯母座，最右侧为USB-C接口。
PCBA模块背面无核心器件。

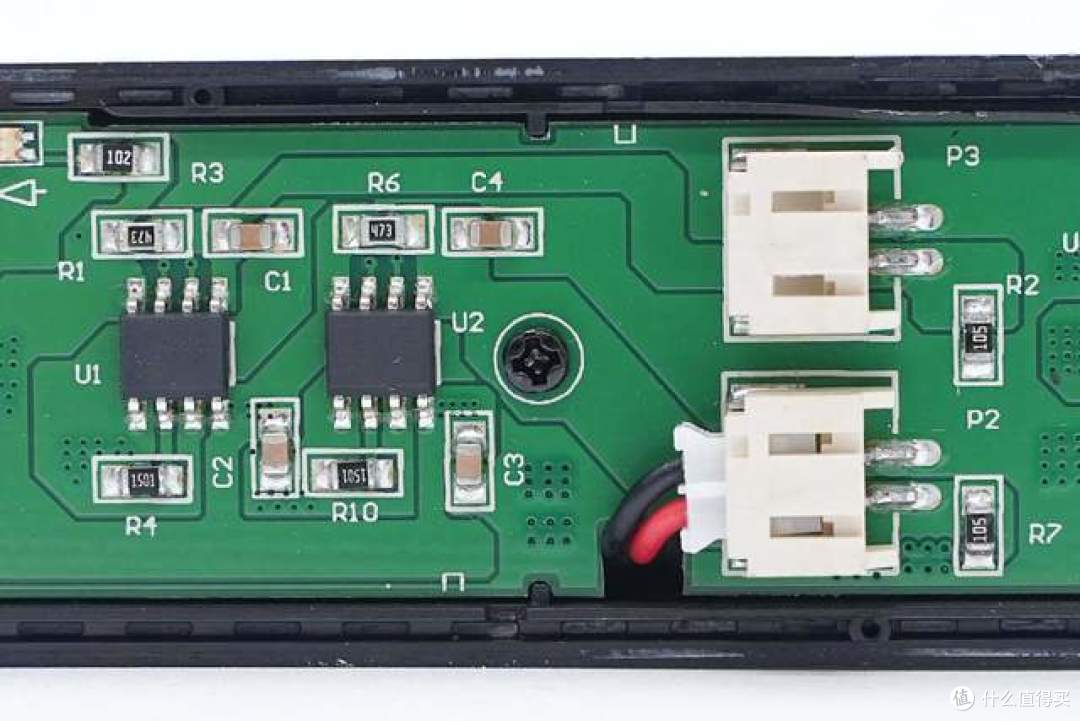

两颗充电管理芯片特写，来自MicrOne微盟，型号ME4057，ME4057是一款完整的单节锂离子电池恒压恒流充电管理芯片。采用带有散热PAD的ESOP8封装形式，外加很少的外部原件，使其成为便携应用的理想选择。
ME4057不需要电流检测电阻，也不需要外部隔离二极管实现防倒灌应用。其内部有热反馈电路可以对在充电过程中对芯片温度加以控制。充电截止电压固定在4.2V/4.34V/4.4V, 充电电流可以外接电阻调节，当充电电流达到恒流电流的1/10时，ME4057将终止充电。
微盟 ME4057 芯片详情。
Micro USB-B接口特写，过孔焊接黑色胶芯不露铜。
USB-C接口同样过孔焊接，黑色胶芯内6根引脚。
正负极导线线芯母座特写。
LED1灯珠特写。
LED2灯珠特写。
接下来拆解影石Insta360 ONE R可充锂电池。首先，沿着壳体缝隙拆下盖板。
盖板内部结构一览，内部贴泡棉对电池组缓冲保护。
在来看电池包壳体内部结构。
充电插座特写。
固定PCBA模块的螺丝特写。
电池组与壳体接触面同样贴泡棉缓冲保护。
继续拆解，将PCBA和电池组模块从壳体中取出。
PCBA和电池组模块一览。
背面可见电芯丝印，和电芯在PCBA模块上的焊点。
电池组由一块软包电芯构成，厂商来自ATL，型号632359，标称电压3.85V，标称能量4.66Wh。

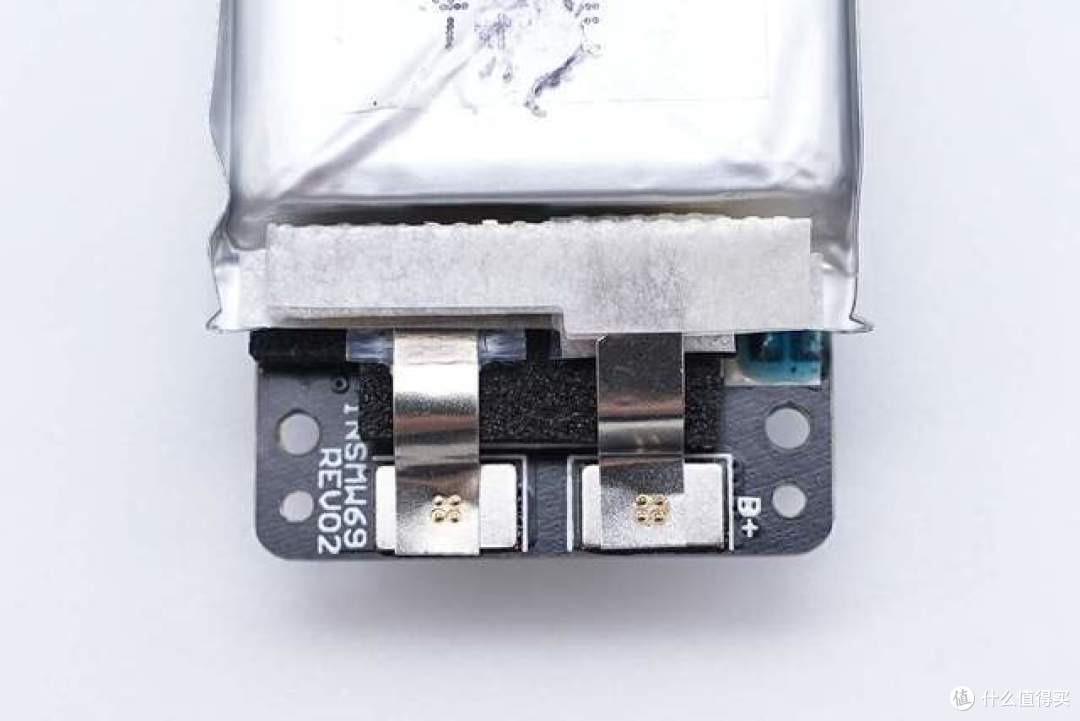

电芯极耳在PCBA模块上的焊点特写。

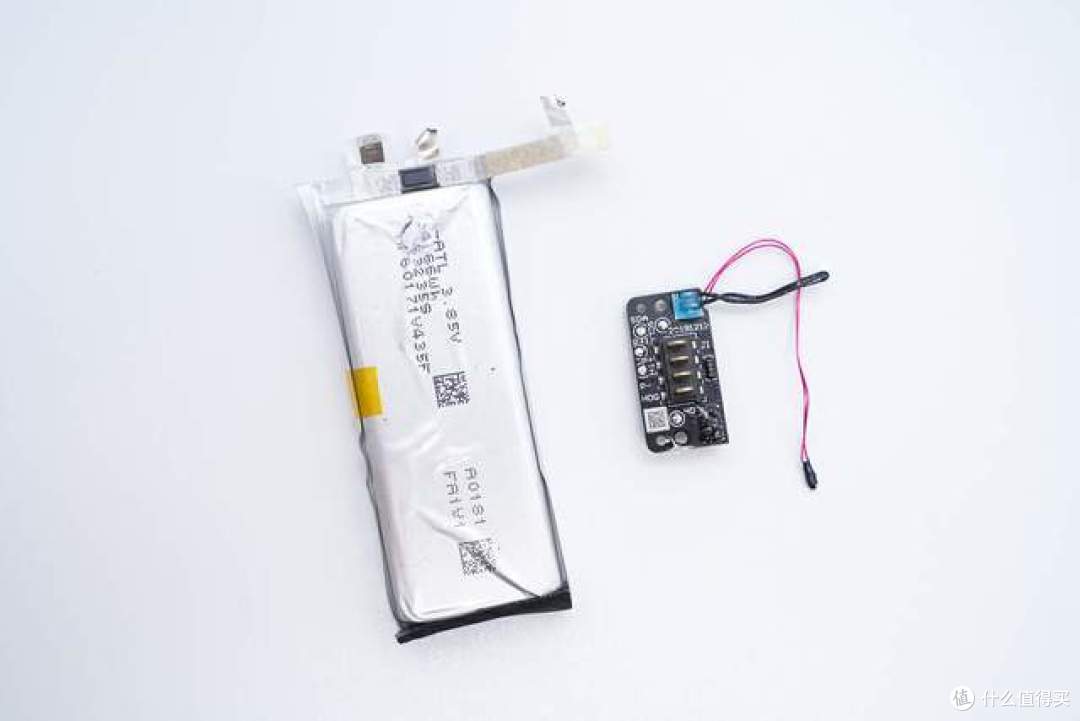

继续拆解，将电芯拆下。
PCBA模块正面一览，左上方焊接两颗热敏电阻，中间可见充电插座。
PCBA背面。最左侧为一颗电池保护芯片，用硬质胶水覆盖，右侧一颗电池保护管同样被胶水覆盖。
剥离胶水，芯片上无丝印信息。
电池保护管特写，丝印169 521。
NTC热敏电阻特写，主要负责电芯尾部的温度监测。
零一颗热敏电阻特写，负责电芯与PCBA模块接触面测温，两颗电阻主要用于过温保护。

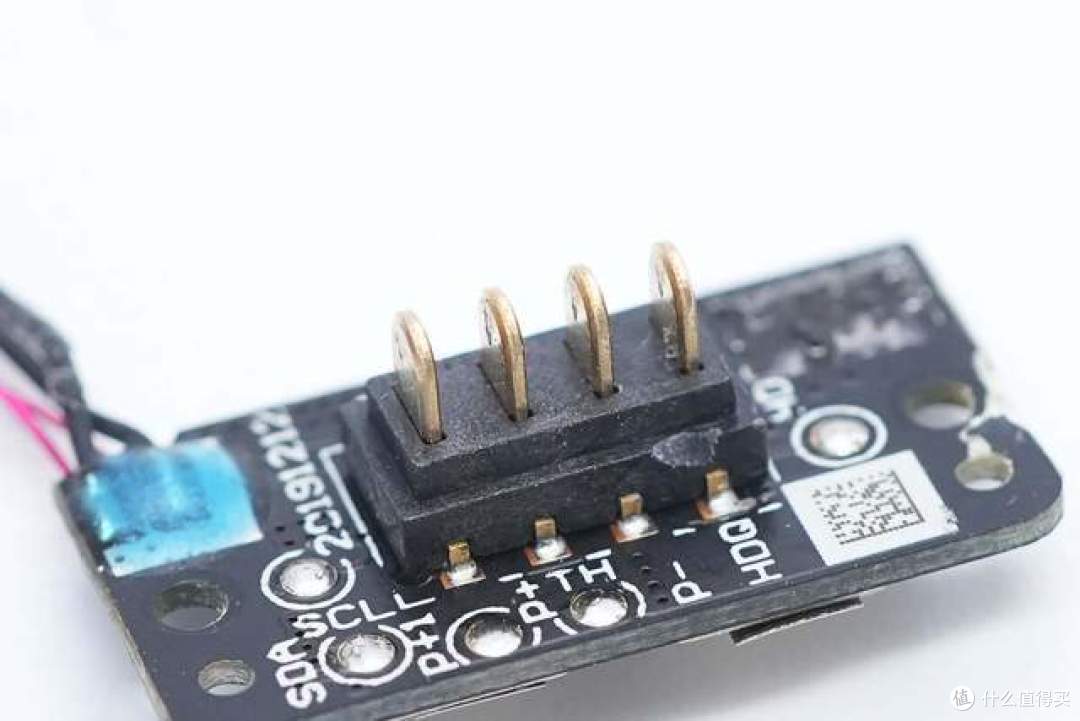

充电插座特写。

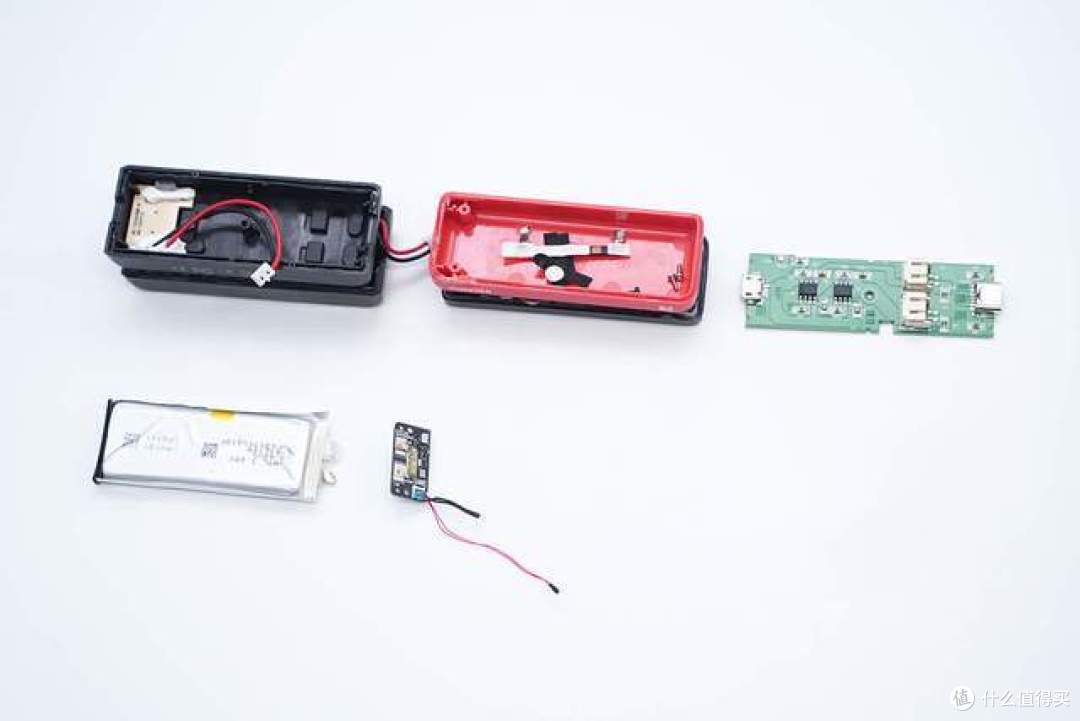

全部拆解完毕，来张全家福。
电池交易网总结
最后附上影石Insta360 ONE R充电电池套装的核心器件物料清单，方便大家查阅。
影石Insta360 ONE R充电电池套装由自带的锂电池包和KingMa充电器两部分组成，电池包为红黑撞色船式设计，KingMa充电器黑色短柱状设计，KingMa充电器上搭载1B1C两个USB接口，其中B口用于给套装充电，C口支持最大45W输出。二者组合可当作快充移动电源使用，也可直接给影石Insta360ONE RS相机进行快充，方便好用。
电池交易网通过拆解了解到，Insta360 ONE R可充锂电池内置1块ATL软包电池，标称电压3.85V，标称能量4.66Wh。配备可靠的电池保护管和电池保护芯片进行电池组保护。KingMa充电器内置2颗微盟充电管理芯片ME4057，ME4057是单节锂离子电池恒压恒流充电管理芯片，还具备温度检测功能。
Insta360 ONE R可充锂电池内部多处泡棉缓冲，PCBA模块重要器件打胶固定，焊接2颗NTC热敏电阻进行温度监测。KingMa充电器在导线线芯处打胶加固，空间十分利用紧凑。套装整体保护措施十分到位，用料也很扎实。
