线路保护光纤通道异常处理：从应急到根治的标准化流程

在电力系统与关键通信网络中，线路保护装置的光纤通道如同人体的“神经传导通路”。一旦发生异常，不仅会导致保护功能失效，更可能引发误动或拒动，造成重大安全事故。因此，建立一套快速、精准、标准化的光纤通道异常处理方法至关重要。

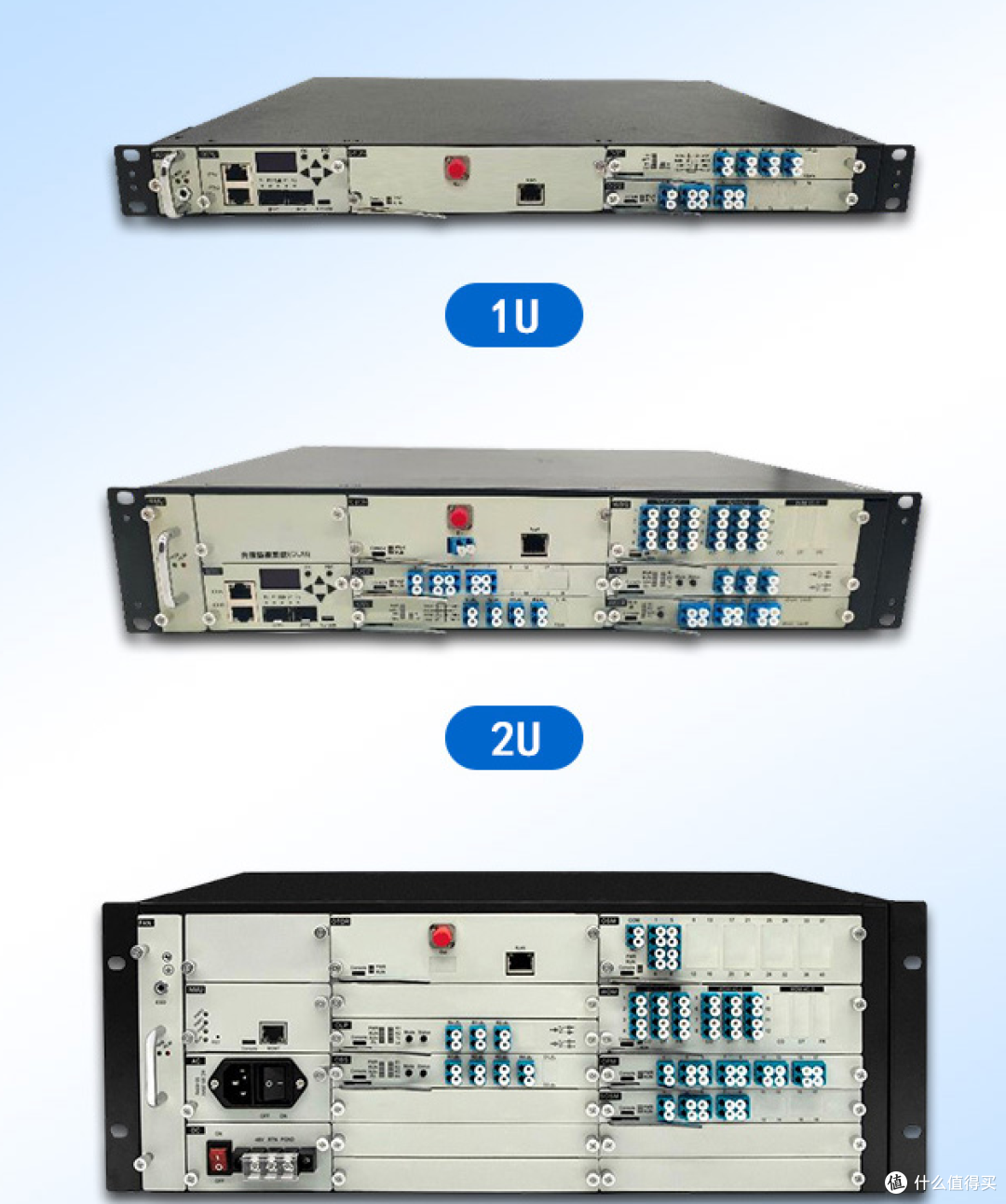

广州邮科光缆监测系统

一、 核心认知：通道异常即一级警报

处理任何异常前，必须树立最高级别的警惕性：

• 后果严重：纵联差动保护等完全依赖通道，通道中断意味着主保护失效。

• 双重特性：故障既是“通信问题”（光路），也是“保护问题”（安全）。

• 时限要求：需在规程规定的时间内（通常极短）完成诊断与初步处置。

二、 标准化应急处理流程（五步法）

当监控系统告警或装置显示“通道异常”时，请立即按此流程行动：

第一步：安全确认与初步判断

1. 复归告警，确认是否为瞬时干扰。

2. 检查两侧保护装置状态，记录具体告警信息（如“收信异常”、“通道误码率高”）。

3. 立即汇报调度，根据规程申请可能受影响的保护功能退出或采取应急措施。

第二步：快速定位故障范围

这是最关键的一步，通过分段排查确定故障点：

• 本地自环测试：在保护装置的光纤接口处进行自环。若告警消失，说明保护装置及尾纤正常，问题在外侧通道。

• 对站配合测试：与对侧站协同，逐段进行远端自环测试，隔离站内设备与光缆线路问题。

• 核心判断：若仅单侧告警，问题可能在对侧设备或本侧接收路径；若双侧同时告警，极有可能是传输光缆中断或中间站设备故障。

第三步：精细化诊断与故障分类

根据测试结果，将故障分类处理：

1. 通道完全中断

   • 现象：收无光、光功率极低。

   • 行动：

     • 使用光功率计测量接收光功率，对比正常值。

     • 清洁所有光纤连接器（FC/SC/LC接头）。

     • 检查尾纤是否弯折过度、破损，光配线架（ODF）端口是否正确。

     • 联系传输专业，确认光缆是否中断、中间跳接点是否正常。

2. 通道性能劣化（高误码）

   • 现象：有光但误码告警，传输质量差。

   • 行动：

     • 用光功率计和OTDR（光时域反射仪）测试，查找是否存在临界衰耗点（如弯曲损耗、接头老化）。

     • 检查保护装置的发光功率是否下降。

     • 排查是否存在强电磁干扰源（如高压电缆并行敷设）。

     • 检查两端装置时钟同步是否正常。

第四步：应急处置与恢复

• 主通道故障：立即启用备用纤芯或备用通道。切换后需进行通道对调测试，验证备用通道全程完好。

• 设备板卡故障：更换备用板卡。更换后需重新配置并测试。

• 光缆故障：配合线路部门紧急抢修。在修复前，应评估风险，按调度令投入过流保护等后备措施。

第五步：记录分析与预防

• 详细记录：故障时间、现象、处理步骤、测试数据、恢复时间。

• 根本原因分析：是施工损伤、接头劣化、设备缺陷还是设计缺陷？

• 制定预防措施：如增加防护、调整路由、安排改造计划。

三、 关键技术工具与要点

• OTDR的使用：是定位光纤断点或衰耗点的利器。需注意其盲区，对短距离站内尾纤可能不适用。

• 光功率计：日常巡检和故障诊断的必备工具，应建立各通道的光功率基准档案。

• 清洁的重要性：超过80%的疑似“硬故障”是由光纤接头污染所致。必须使用专业清洁笔和罐装气进行清洁。

• 备品备件：关键站点的光模块、尾纤、法兰头必须有合格备件。

四、 总结：从“救火”到“防火”

处理光纤通道异常的最高境界，是建立预防体系。这正是像广州邮科光缆在线监测系统这类智能化方案的价值所在——通过7×24小时实时监测光缆的衰耗、性能变化趋势，在通道完全中断前预警施工扰动、接头劣化等隐患，实现从“被动抢修”到“主动运维”的转变。

总之，线路保护光纤通道的可靠性是电网安全的生命线。熟练掌握标准化处理流程，结合智能化监测工具，方能构筑一张反应迅速、坚不可摧的通信保护网。
