米家热泵烘干机Pro 12kg拆机 双缸压缩机 换热器加大50%

小米在国庆期间，推出了「米家热泵烘干机Pro 12kg」，它采用双缸压缩机，双转子变频风机，251m³/h大风量，换热器规模加大50%，烘干速度更快也更省电，还能轻音烘干。

这些特点和米家空调Pro一个路线，其实干衣机的核心，就是里面那台制热用的小空调，我也一直很好奇，从两千多入门款到五六千中高端，不同价位的干衣机配置能差多少，今天就拆机研究下。

▲星缎银金属拉丝面板

▲标配烘干支架，它仅限「运动鞋、毛绒玩具、羊毛烘」模式使用，滚筒静止不转也有热风烘干，减少对羊毛、玩偶和鞋滚动摩擦受损

▲滤网是标准四重结构，收集毛絮和毛发效果好，给衣物更深度的清洁，这款滤网还通过了专门的宠物除毛认证，适合养宠物家庭

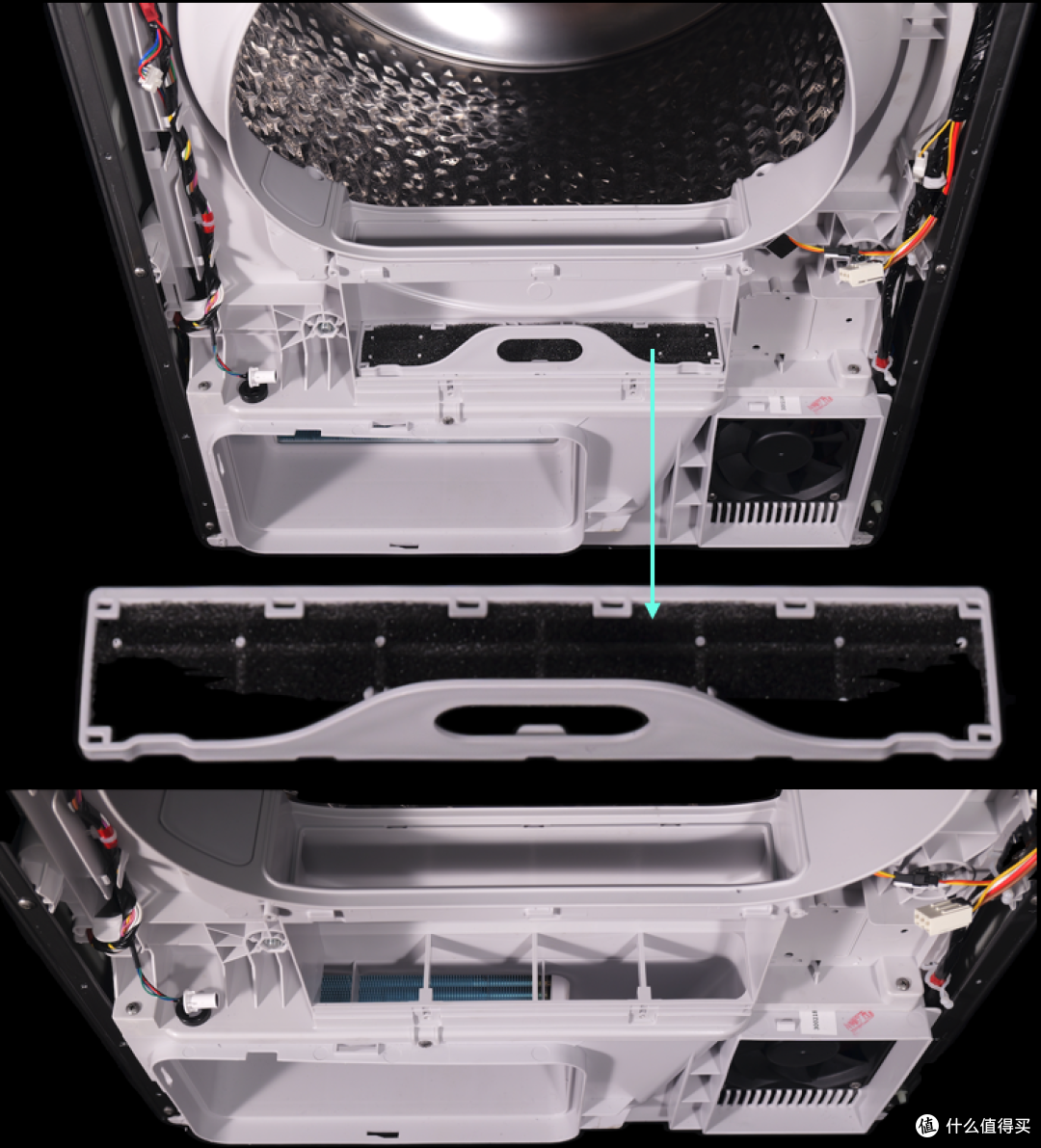

▲下面还有换热器专用的棉质过滤网。热泵干衣机在使用一段时间后，换热器可能会被毛絮堵塞造成通风不畅，会影响烘干效果，棉质过滤网可改善此问题

▲主要参数：烘干容量12kg，额定输入功率850W（10kg洗烘一体机是1500~1800W），热泵系统冷媒加注量是R290/140g。

▲拆下后风罩：风扇叶轮把热泵产生的热风，通过后风罩吹到内桶，后风罩的隔音棉是常规设计

▲内桶进风口配置有离子发生器，既能除菌除异味，还能中和衣物上的静电，防止冬季干燥时衣物在烘干过程中出现静电黏连，减少衣物褶皱

▲烘干机背面右下角是浮子开关和水泵，水泵搭配无锡好力泵业有限公司13W电机

▲拆开上盖，可以看到集水盒，干衣机要是接排水管更方便，可要是没预留排水管的话，定期倒集水盒也可以使用

▲拆掉外壳后的效果

▲滚筒采用皮带驱动，上面有两条阻尼减震胶条

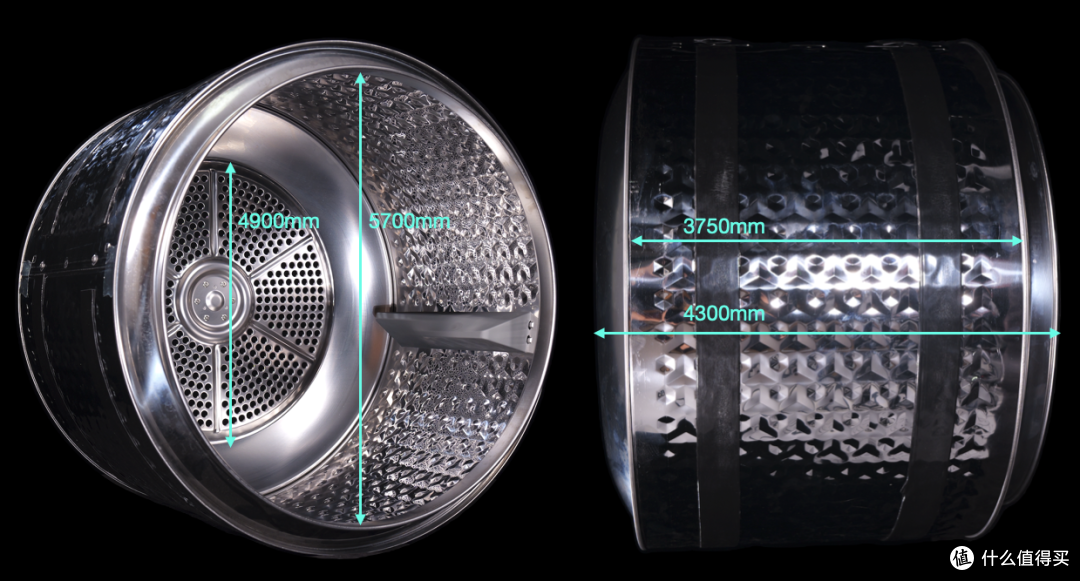

▲滚筒比洗衣机的更粗更深，估算容量在110~120L之间，对比小米12kg洗烘一体机的容量是74L，干衣机的空间更大，有利于衣服舒展减少褶皱

目前所有的洗烘一体机，烘干容量都小于洗涤容量，像小米12kg洗烘一体机，烘干容量是9kg，就是因为烘干需要筒更大。

▲前框的金属条就是接触式湿度传感器，这个传感器需要定期清理保持洁净（重要），不然上面有灰尘堆积，会对烘干程度的判断产生干扰，导致烘干时间增多。

双缸压缩机搭配双转子电机

▲把外壳和边框都拆掉后，底盘上就是热泵空调系统

▲热泵系统全貌

双转子电机

▲干衣机专用直流双转子变频电机，这个双转子和压缩机不是一个概念，通常电机都是一个转子配一个定子，可这个电机，风机转子和滚筒转子共用一个定子，还可独立控制滚筒和风机

滚筒皮带端输出功率150W，支持全时1：1正反转，很多干衣机只能同一方向旋转，衣物缠绕褶皱多，正反转可减少褶皱。

风扇端输出功率110W，这个功率比很多空调都大，搭配φ151.5×57.7叶轮，最高实现251m³/h大风量，干衣速度更快；变频电机可调节风扇转数，根据烘干需求精准控制风量和温度。

风机还能独立控制，在正反转时都能持续送风，可有效减少烘干时长，提升烘干效率。以前有些干衣机支持正反转，但风机和滚筒只能同一方向转动，滚筒反转时，叶轮没风。

▲蒸发器的作用是通过制冷，让湿度高的空气凝露脱水；冷凝器的作用是加热空气，往内筒里吹热风

• 蒸发器：6排共18U的7mm铜管（别的机型大多用4排铜管或铝管）

• 冷凝器：4排微通道换热器（别的机型大多用5~7排铝管、或3~4排铜管、或2排微通道）

冷凝器采用微通道，是因为干衣机的空间有限，微通道的单位换热量更大，基本是管翅片的1.5~2倍，有利于减少体积和风阻。

我看了一圈别的干衣机的拆机内容，发现有些机型已采用铝管，再就是换热器的规模尺寸，小米要大1/3左右。了解空调的都知道，换热器规模大，不仅换热能力更强，也更加省电。

双缸压缩机

▲海立PTXO76SKVF3EU8N 7.6cc排量双缸压缩机，热泵干衣机专用，和空调压缩机相比，干衣机受结构空间限制，所用的压缩机尺寸小挺多。

R290冷媒热泵压缩机产品情况：

• 美芝：20款定频，6款变频（其中1款是双缸变频，排量8.2cc）

• 海立：20款定频，5款变频（其中2款是双缸变频，排量7.6和8.4cc）

• 凌达：3款定频

• LG：6款定频，5款变频都是双缸，其中家用PST系列排量为6.6、9.2和10.2cc

• 松下：主要是R134a冷媒，R290仅有2.7cc单缸定频和5.8cc双缸定频

查询压缩机产品手册发现，各品牌热泵干衣机压缩机，都是定频型号多，变频型号少，双缸变频各家都只有一两款，只有LG有3款，可以确认双缸变频都是各家最高端产品线。

总结和个人看法

这次拆机，也研究了干衣机行业现状。

干衣机产品种类：

• 直排式干衣机（热风排气式）：相当于大功率电吹风，像LG 13kg直排干衣机功率高达4000W，这东西优点是结构简单，维护工作量少，所以都是酒店和洗衣店使用。

• 热泵干衣机：家用为主，10kg是主流容量，12kg属于高端国补后也要卖八千以上；LG和松下有双转子机型

干衣机像空调那样，堆双缸变频和高配置：

一是可以让压缩机跑100Hz高频，相比定频压缩机固定50Hz，双缸变频在高频时制热能力强，烘干速度更快，1kg衣物烘干时间从1小时缩短到仅需35分钟。

二是双缸低频可以稳定在10Hz，相比单转子最低20Hz，温度调控范围更大，精准匹配衣服材质，并且夜间烘干时声音更小，不影响小孩睡觉。

米家热泵烘干机Pro 12kg，从拆机来看采用双缸压缩机，双转子变频风机，251m³/h大风量，换热器规模加大50%，配置明显超出同价位机型，向八千以上高端看齐，现在压力给到友商了。
