拆解报告：ANKER PowerCore Fusion Prism 5K 口红超极充A1633

一直以来快充配件市场都是以快消品的形式进行推广，外观设计上又往往延续传统没有突破，乃至市面上很多充电配件非黑即白，真正基于女性消费群体设计的产品实在是屈指可数。

而近期充电头网了解到，知名3C大品牌ANKER安克针对女性快充配件市场，推出了一款PowerCore Fusion Prism 5K 口红超极充，该产品结合口红概念设计，颜值精致且小巧迷你，非常适合女性群体。

此外这款产品不仅是充电宝，同时也是充电器，内置5000mAh锂电池，还支持20W PD快充，完美满足女性出门一天的用电需求。下面充电头网就对这款口红超极充进行详细拆解，看看产品用料做工如何。

近期充电头网还拆解了安克30W、45W、65W以及65W双C口超能充，以及航海王65W氮化镓充电器等新品配件，欢迎大家点击链接查阅。

一、安克20W口红超极充外观

产品包装盒是熟悉的蓝白配色，正面印有ANKER品牌logo。

背面印有产品特性标识，以及贴有参数贴纸。

型号：A1633

产品尺寸：30*30*113mm

重量：170g

保修时间：18个月

电芯容量：5000mAh

锂电池能量：5000mAh/3.7V/18.5Wh

额定容量：3000mAh

输入：100-240V~50/60HZ 0.5A

输出：5V3A、9V2.22A

制造商：安克创新科技股份有限公司

产品通过CCC、CE认证。

包装内含口红超极充、使用说明书和合格证。

安克这款口红超极充物如其名，外观基于口红概念设计，加上可爱的粉色配色，十分契合女性用户群体。此外这款口红超极充还十分的小巧，可轻松放进女生包包里携带外出。

产品机身壳为磨砂和亮面撞色设计，看上去就像口红一样精致。

机身一端设有提绳，方便携带。

亮面区域设有金字ANKER品牌。

同一面磨砂区域设有电源键和四颗电量指示灯，指示灯亮白光。

输入端配有可折叠国标插脚，携带方便且不会刮伤包里其它东西。

另一端顶面配有单USB-C接口，蓝色胶芯不露铜。

测得机身加凸起长度为120.82mm。

宽度为30.71mm。

厚度为30.45mm。

拿在手上的直观感受。

重量约为173g。

充电器模式下，使用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、PD3.0快充协议。

此外PDO报文显示C口还具备5V3A、9V2.22A两组固定电压档位。

移动电源模式下，测得C口同样支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、PD3.0快充协议。

此外PDO报文也相同，移动电源模式下C口同样具备5V3A、9V2.22A两组电压档位。

二、安克20W口红超极充拆解

从中间将机身壳切割开。

PCB板覆盖黑色塑料壳，两个输入金属弹片使用螺丝固定，和插脚接触式通电设计。

另一面露出部分是PCBA电路模块。

充电器模块由三块小板组合焊接设计，模块夹层间填充硅胶加固。

此外之间还有塑料板进行绝缘隔离。

电池和充电器模块间也有隔离板隔离，两者通过导线连接。

将模块拆分开，并将白胶清理干净。

充电器小板正面一览，两颗高压滤波电解电容外套白色绝缘胶套并横置。

板子背面有充电器开关电源主控芯片。

保险丝外套绝缘管保护。

共模电感特写，用于滤除EMI干扰。

ABSR210整流桥特写。

工字电感特写，外套热缩管保护。

高压滤波电解电容来自Acon中元，规格为400V 22μF。

另一颗也是来自中元，规格为400V 5.6μF。

充电器主控芯片采用芯朋微PN8162，其内部集成了准谐振工作模式的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。

PN8162采用QR控制技术，降低芯片开通损耗；PDFN5*6功率封装，单边drain脚位，高低压引脚爬电距离大于1.2mm，便于PCB布线及敷铜散热。

PN8162工作强制DCM模式，降低同步整流耐压；自适应QR开通技术，简化EMC设计；集成输入市电欠压及输出过压保护，无需外部辅助电路。

变压器特写，使用绝缘胶带严密包裹。

连接小板上设有光耦和两颗贴片Y电容。

1007光耦，用于初级次级通信，反馈输出电压。

旁边两颗贴片Y电容串联。

另一块小板上设有升降压转换器、电感、电容和热敏电阻等。

背面设有同步整流芯片、协议芯片、锂电保护芯片等。

和PWM主控芯片搭配的是芯朋微PN8307H次级同步整流芯片。PN8307H内置同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管，导通压降极低的功率MOSFET可以提高电流输出能力，降低温升，提升转换效率，使得系统效率可以满足6级能效的标准，并留有足够的裕量。

芯朋微PN8307H内置12mΩ60V耐压同步整流管，适用3.6V-20V常用适配器输出，适用于QC3.0适配器及其他固定电压输出的适配器。该芯片还集成了极为全面的辅助功能，包含输出欠压保护、防误开启、最小导通时间等功能，同时外围元件非常精简。

输出滤波固态电容特写，规格为16V 470μF。

南芯SC2002A是一款高度集成的PD DFP控制器。它符合最新的USB Type-C和PD 3.0标准，并支持最流行的高压快速充电协议（包括华为SCP和VOOC闪充），最多支持2组DPDM接口，可以单芯片支持1C1A应用，广泛应用于墙充，车充和支持USB快充的插线板。

同时，南芯SC2002A支持极宽操作电压范围，最大可达30V，不需要额外LDO。通过集成USB PD基带物理层(PHY)、Type-C检测、电压电流检测、10位DAC VBUS调节、10位ADC、电压基准、VBUS电压泄放路径、NMOS驱动、I2C接口和保护电路，使外部器件最小化，系统设计简单，BOM成本低，为许多应用提供了高度灵活和经济有效的解决方案。

SC2002A支持多种保护机制，包括过压保护、欠压保护、过流保护、短路保护、过温保护、DP/DM引脚过压保护、CC引脚过压保护等，有效保证了系统的稳定可靠运行。

南芯SC8933是一款具有反向升压放电功能的同步降压充电转换器，移动电源模式下实现电池升压输出，降压充电。

SC8933内部集成了两个超低导阻的NMOS，可支持效率高达92%的12V2A充放电操作；采用I2C接口，具有丰富的充放电控制以及完善的异常状态保护功能；集成端口NMOS隔离管驱动控制，最高支持3个USB端口。仅为 4*4mm 的QFN封装，外围器件少，非常节省空间。

据充电头网了解，南芯半导体的快充方案广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被立讯精密65W 1A1C氮化镓快充、华为66W超级快充车充、华为50W超级快充无线车充、紫米20号200W PD快充移动电源、小米20000mAh移动电源 50W超级闪充版、三星10000mAh 25W PD快充移动电源、公牛600W户外移动电源、安克PowerHouse II 400户外电源等知名品牌的数十款产品采用。

2R2合金升降压电感特写。

输出滤波固态电容特写，规格为16V 100μF。

丝印L2016的开关管。

苏州赛芯微XB7608多合一锂电保护芯片，内置14.5mΩ导阻MOS管，外围元件只需要一颗电容，支持过热保护，过充保护，支持过放电保护和短路保护，其内部集成高精度电压检测，超低静态电流。

板子正面还有一颗赛芯微XB7608多合一锂电保护芯片。

丝印2004的MOS管，用于输出VBUS开关控制。

电源键特写。

LED指示灯贴有泡棉隔离，防止串光。

热敏电阻特写，用于电池温度监控。

电池固定很牢固，继续切割外壳取出电池。

电池正负极均贴有青稞绝缘纸。

电池为SW26650-50ME锂电池，26650尺寸。

另外测得电池带绝缘纸长度为66mm。

直径为26mm。

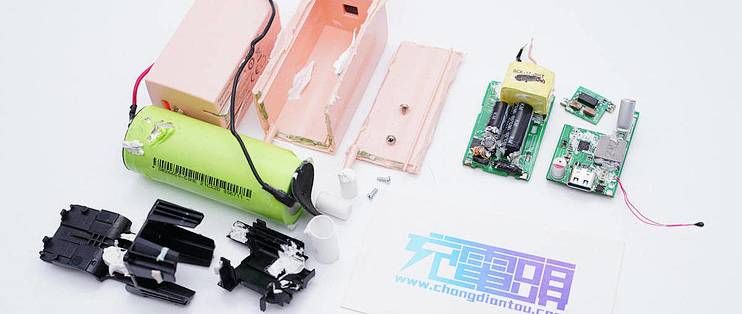

全部拆解完毕，来张全家福。

充电头网拆解总结

安克这款口红超极充A1633是一款专门为女性打造的快充配件，它既是一款充电器，同时也是一款移动电源，外观新颖富有美感，同时十分的小巧精致。产品内置5000mAh锂电池，无论是充电器模式还是移动电源模式，都支持QC、PD通用快充协议，支持20W PD快充输出，不仅完美适配iPhone 12系列使用，而且也通用其他主流数码设备。

充电头网通过拆解了解到，产品内部对于磨砂和亮面两部分区域分别装充电器模块和电池。充电器模块由两块开关电源小板和一块移动电源小板，共计三块小板组合而成，之间设有隔离板，同时打胶处理，保证绝缘以及整个模块的稳定性。

充电器开关电源采用芯朋微PN8162+PN8307H高集成方案，移动电源升降压电路控制器采用南芯SC8933。无论是充电器模式还是移动电源模式，输出电压均由南芯SC2002A快充协议芯片控制。整体方案可靠而且精简，集成度高。正是得益于巧妙的设计以及该方案的使用，产品才能做得如此小巧。
