主板由来说明:

个人从去年开始,不知道是怎么了,着了软路由的魔,先后入过几块主板,也发过文章;

年轻人的第一个软路由—超迷你软路由折腾记题记最近折腾蜗牛星际,把自己以前的迷你黑裙给替换下来了,因此又多了一个主板,就想着折腾点啥,因此有了此文中的产品,其实我是纯粹的折腾,真正其实并不需要软路由作为日常使用。目前的路由是新路由3,之前也发过,改了散热,除了WiFi非常差劲之外,其他倒也没啥,折腾软路由之后,他就作为交换机和无线AP使用了这冬天不太冷| 61 评论52 收藏230查看详情我心中理想的小主板折腾记-安装Proxmox及折腾双软路由过程记录(一)本来打算是一篇写完的,但是最后发现实在太长了,而且由于工作原因,也是前前后后持续了一周多才完成了这一篇,因此打算分成两篇完成,第一篇主要是主板介绍和安装PVE,第二篇主要是安装ikuai并配置上网,安装LEDE并配置旁路由,设置PVE显示温度、去掉订阅提示等,请见谅。▲先来张运行了一周多的截图吧,实这冬天不太冷| 54 评论57 收藏343查看详情

 这只是其中两块主板,另外还有块3955U的小主板,以及本文提到的这块;

这块主板是台湾产,全新,来源是某公司的,主要用于安检设备上的,有时真不太明白,配置这么高的主板,这些设备能完全发挥出来吗?

主板厂商是台湾广积科技,点此可以查看链接

IB917AF-7600IBASE|Mouser香港这是找的一个代理商,之前有些疑问,也是直接联系这个代理商的国内公司;但是不知道是不是唯一代理商!www.mouser.hk去看看

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

▲ 据代理网站查询,价格可是一点都不便宜;毕竟是工业用设备吧;单个价格约8000人民币!可是真的一点都不便宜!

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

▲ 由于本身没有零售渠道,淘宝和其他渠道都搜了下,基本没有销售的,淘宝倒是有一个在卖,不过价格嘛,也是一点都不便宜;

外观展示

找了个阳光充足的好日子,拍了些照片,随便看看吧!

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

▲ 因为是工控设备,所以并没有零售包装,只是简单的白盒包装;

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

▲ 内容也很简单,主板本身、驱动光盘及用户手册;

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

▲ 主板本体很小,完全被动散热方式,散热片很长,很深;

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

▲ 这是主板尺寸图,147*102mm,挺紧凑的一个小主板;由于主板本身就没有外壳,因此这个尺寸对定制外壳来说会很有帮助,后面有网友制作的外壳示例;

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

▲ 背后接口如图,COM口,四个USB3.0,两个千兆lan,DP和HDMI;

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!


晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

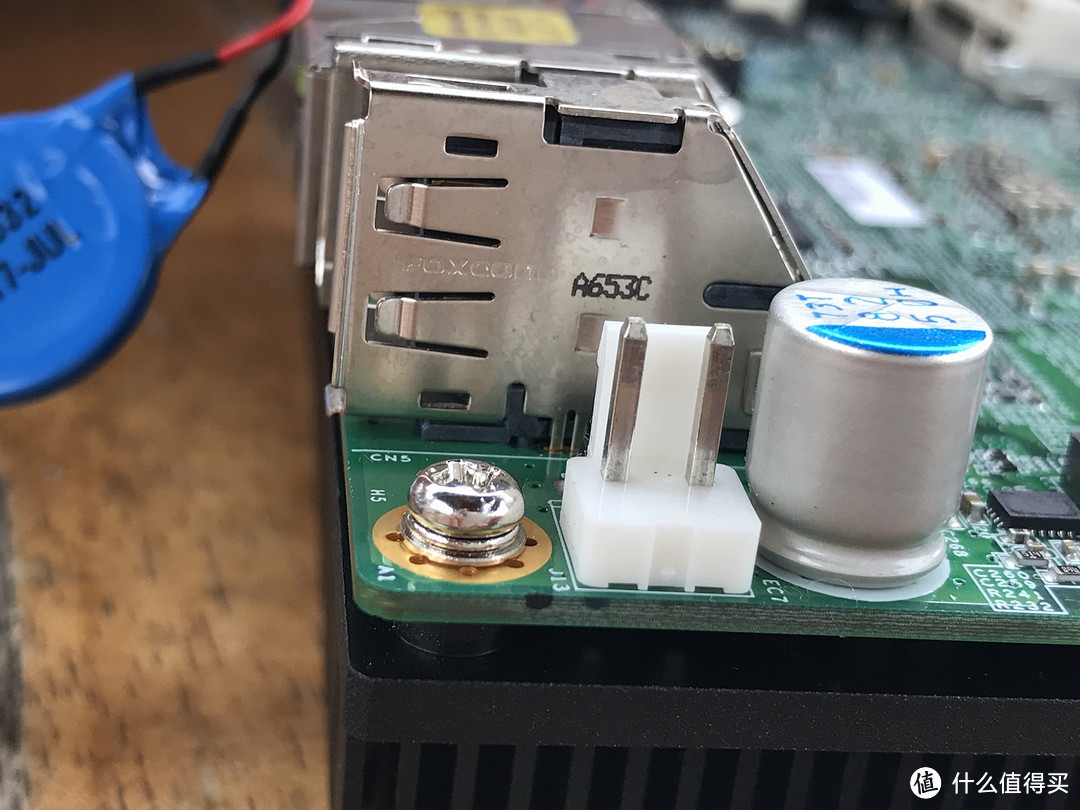

▲ 主板的接插件用的都还不错,图上两个都是富士康的连接件;看了官方PDF后,发现包括塑料插件在内,都是大厂的,包括欧姆龙等等;

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

▲ 支持双DDR4 2133内存;

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

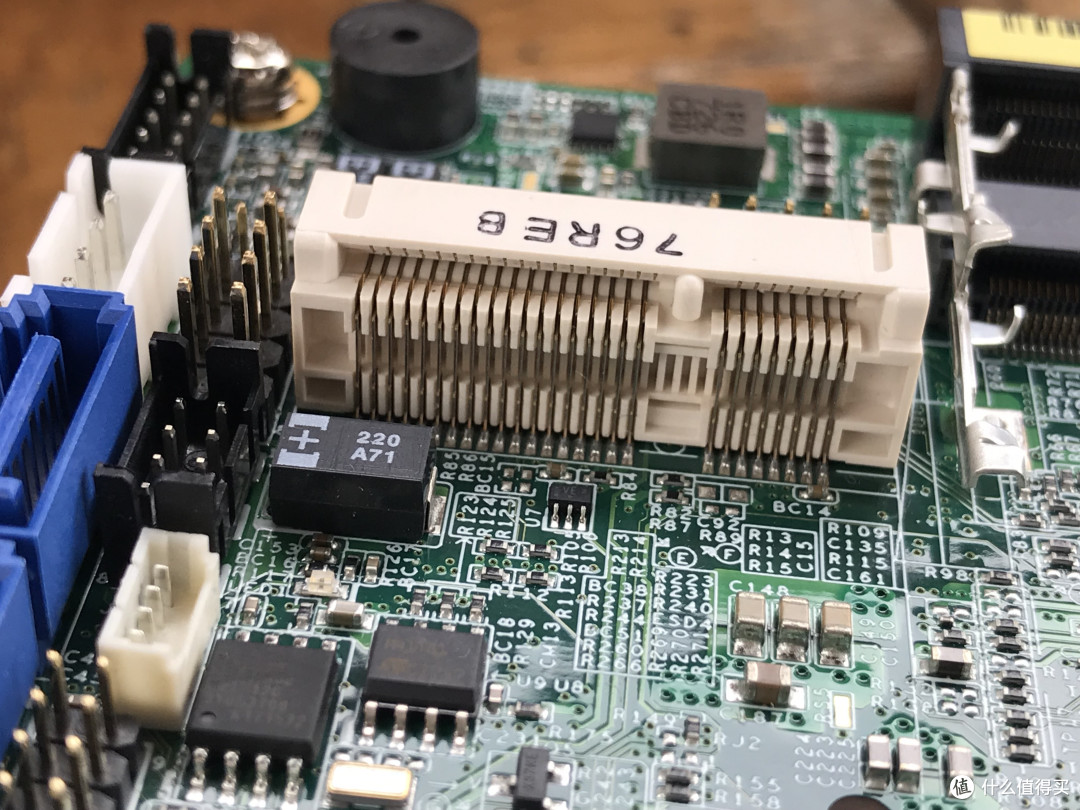

▲ 整个主板的唯一败笔,只有一个扩展口,mini pcie和msata二合一的接口;

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

▲ Intel的双I211网卡;

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

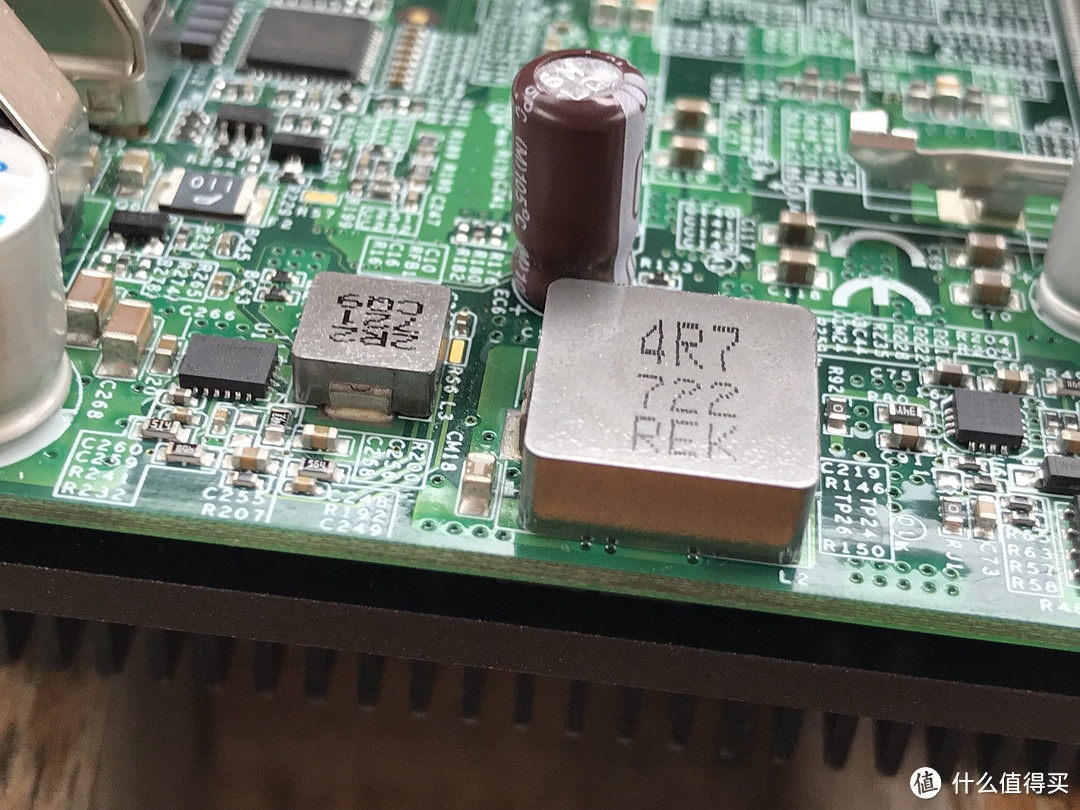

   ▲ 其他各种小细节;

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

▲ 除了msata,主板还有两个sata3接口,因此总共有3个硬盘接口,如果mini pcie被占用,则只有两个接口了;

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

▲ 串号信息,根据串号,猜测应该是18年12月产的了,算比较早的了,其实后面也拿了好几块板子,最后的板子的日期是19年12月的;

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

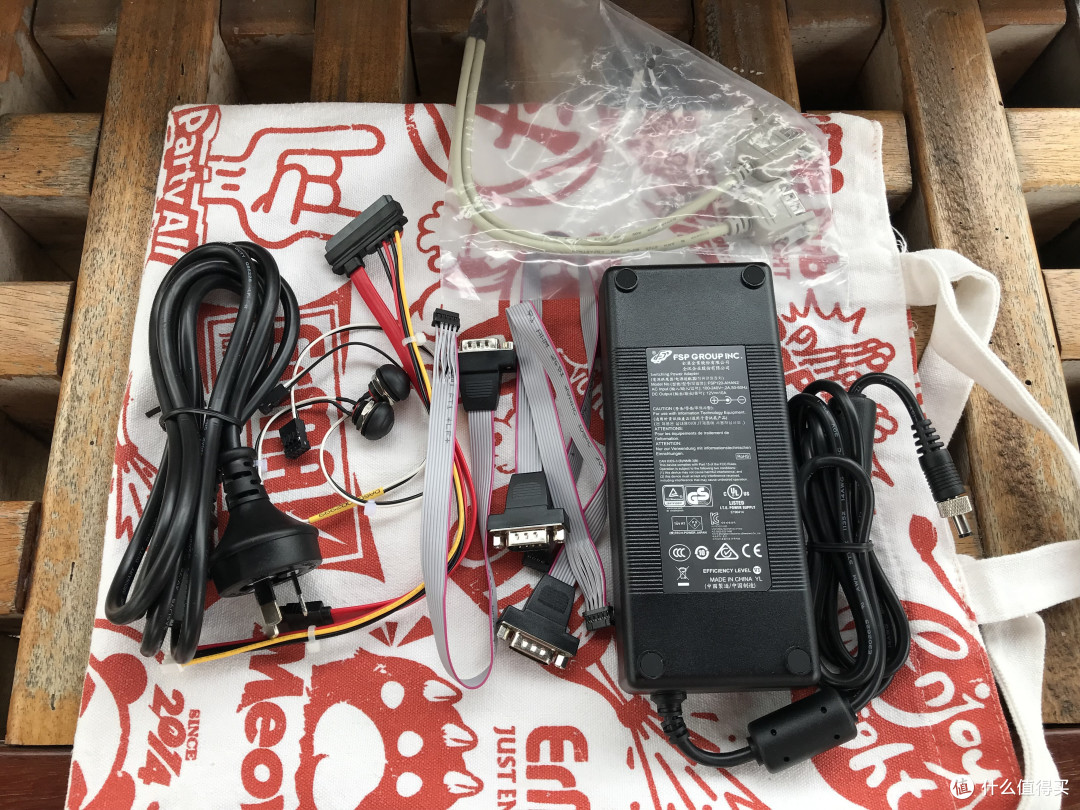

▲ 随机有一个配件包及后配的电源;配件包里面有开关按钮、DC电源线、三个COM线、USB2.0线及硬盘线;

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

▲ 电源是全汉的120w电源,对付这个小主板,应该是绰绰有余了,线很粗,而且DC插口也和主板匹配,可以锁紧;

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

▲ 硬盘线,也很粗,所以很硬,后来我都是自己DIY的硬盘线;用20awg的硬盘电源线,的确好像有点浪费了;

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

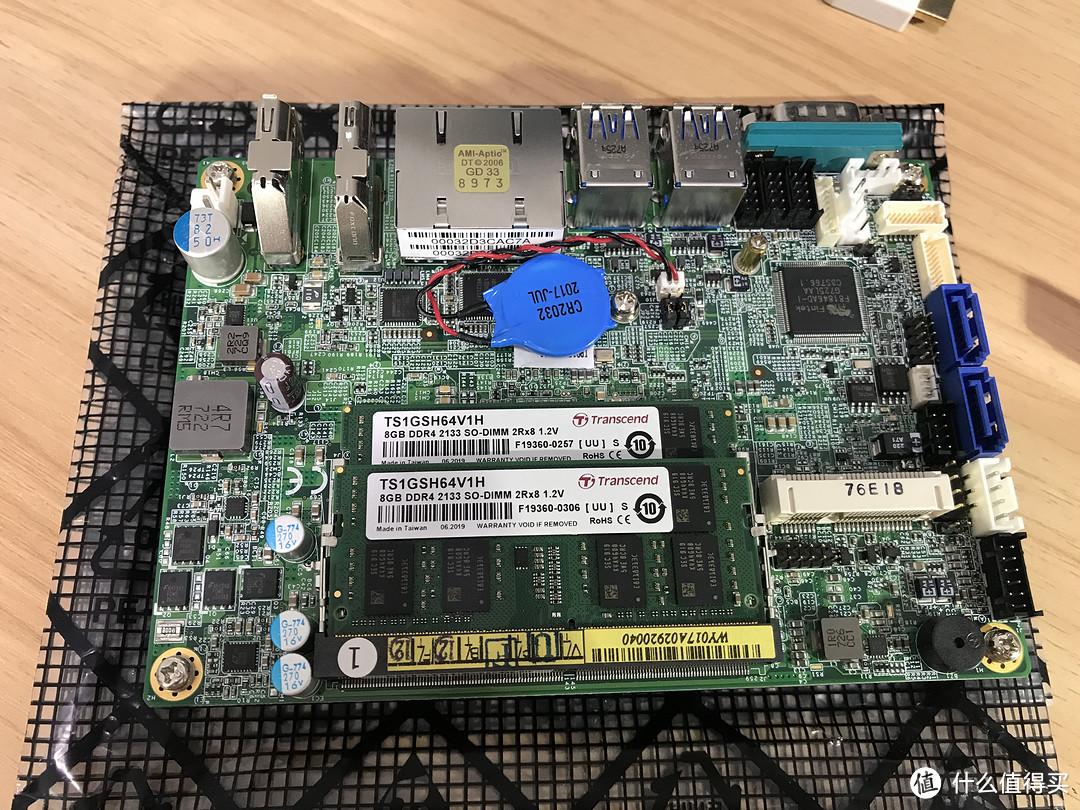

▲ 同时搞了两根内存,台湾创见的,由于是企业使用,所以内存也是没有啥零售包装,直接一整盘的来的,简直是土豪;内存三星颗粒,单条8G;

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

▲ 上机测试下吧,硬盘是闲置的东芝200G硬盘;

具体测试就不多说了,也没有图片,但就这个性能来说,在工控小主板里,的确还不错了,单烤FPU时,CPU最高70度左右,完全满足散热需要,并且主板预留了风扇接口,如果自己做外壳的话,装个风扇是没有问题的;

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

▲ 某网友做的亚克力外壳效果图和唯一一张实物图片,甚至预留了另外两个网卡接口;两侧双风扇及双硬盘位;

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

▲ 当然,简单点的,也可以手动开孔做,其实也不错;

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

晒一个全新的I7 7600U双千兆3.5寸大小工控主板,非常适合软路由!

▲ 动手能力强大的,比如这位网友,电源开光,指示灯,音频接口,都给印出来了,简直厉害;

总结

这个主板,其实满足了我心中软路由的所以想象,做工好、体积小、被动散热、性能强、使用稳定(毕竟工业用主板,使用条件苛刻很多)、价格友好(当然,价格友好是相对的,到我手里的价格是目前全网应该最便宜的了,总共经手过7500U  7600U两种版型,其实性能差不多);

但是也不是没有缺点,个人认为缺点如下:

1、扩展性能稍差,如果再有个Mini pcie或者M2接口就简直完美了,另外在多两个硬盘接口的话,简直就是黑群晖利器;

2、没有官方的外壳,当然,这个其实不能完全算是问题,毕竟使用环境、条件等,决定了的,而且自己做,其实也不算太难;

总之,个人认为,这个主板是非常不错的;
