NAS的搞机之旅 篇十二:万兆网络、SSD加速 威联通TS-453B 搭配QM2 M.2 SSD端口与10Gbps网络扩展卡新玩法
创作说明:
全球市场洞察公司(Global Market Insignhts)近日发布了关于网络附加存储(NAS)市场的行业预测2024,它表示在接下来的5年中,全球网络附加存储(NAS)市场预计将增长23%,这是NAS设备在众多工业领域中的小型企业和企业中的日益普及导致的结果。
放眼全球市场,随着丰厚利润的增长,群晖、威联通、西部数据、网件、巴法络、松下、希捷、日月晶采、铁威马等品牌竞争已经愈发激烈,对于NAS的功能以及玩法的开发更是越来越多,带给人们的便利已与之前不可同日而语。
这次我们使用威联通M.2 SSD端口与10Gbps网口 PCIe二合一扩展卡——QM2-2S10G1T来开发威联通TS-453B的新玩法,看看它的潜能还有多大?
创作态度:
这篇文章会有一些关于NAS的创新玩法,以及关于QTS4.4.1系统的体验。
创作目录:
1、威联通TS-453B NAS开箱
2、威联通QM2-2S10G1T扩展卡开箱
3、TS-453B也支持SSD快取功能了
4、TS-453B支持万兆网络传输了
5、QTS4.4.1系统上手体验
6、总结
创作正文:
1、威联通TS-453B开箱
TS-453B是威联通的一款常见机型,在人群中普及频率十分之高。
TS-453B是一款4盘位的NAS,它搭载四核心1.5GHz 的Intel Celeron J3455处理器,Boost频率达 2.3 GHz,使用了4GB/8GB DDR3L双通道内存(最高可扩充至 8GB),支持大文件传输、全文搜索和4K视频的流畅播放和实时转码,日常支持千兆网络。
TS-453B的外观设计与以往的风格不同,这次的风格较为圆润,没有了棱角。它的正面使用了蓝色作为操作区域的底色,操作区域拥有电源按键与一键复制按键,以及一个SD卡插槽,一个3.0 Type-C接口,一个USB 3.0接口。而硬盘插槽区域的使用了一个半透明的滑盖。
硬盘插槽上方有一个高像素的OLED显示屏,可以显示TS-453B的状态,包括有CPU 运作、系统温度、风扇转速、硬盘容量及温度、Volume 和 LUN 容量等信息。同时在显示屏右侧拥有两个电容触控按键。
TS-453B的背面拥有丰富的接口群,其中包括2×RJ-45以太网络接口,4×USB3.0接口,2×HDMI 2.0视频接口,一个Reset键,2×3.5mm 动圈式麦克风插孔、一个3.5mm line out 插孔和Kensington 安全锁。
我们这次使用4块2 TB西部数据红盘,NAS红盘具有NASware特色技术,支持7X24小时不间断运行,拥有高稳定性与高可靠性。
2、QM2 M.2 SSD端口与万兆网口二合一 PCIe扩展卡介绍
QM2-2S10G1T是一款扩展卡,使用的PCIe插槽,拥有2个M.2 SSD插槽,支持10Gbps万兆网口拓展。
它支持以下功能:
1、可弹性安装 M.2 SSD,配置快取存储池或自动分层存储磁盘区。
2、启用 SSD 快取机制提升效能,可搭配 Qtier 技术优化存储空间使用效率。
3、扩充 10GBASE-T 网络联机,可向下兼容5GbE/2.5GbE/1GbE/100MbE 联机。
4、感温组件及时监测 M.2 SSD 温度。
5、静音散热模块 (含散热片与智能风扇) 快速让 M.2 SSD 降温,以维持文件传输的高效能与稳定性。
6、LED 指示灯可显示 M.2 SSD 状态。

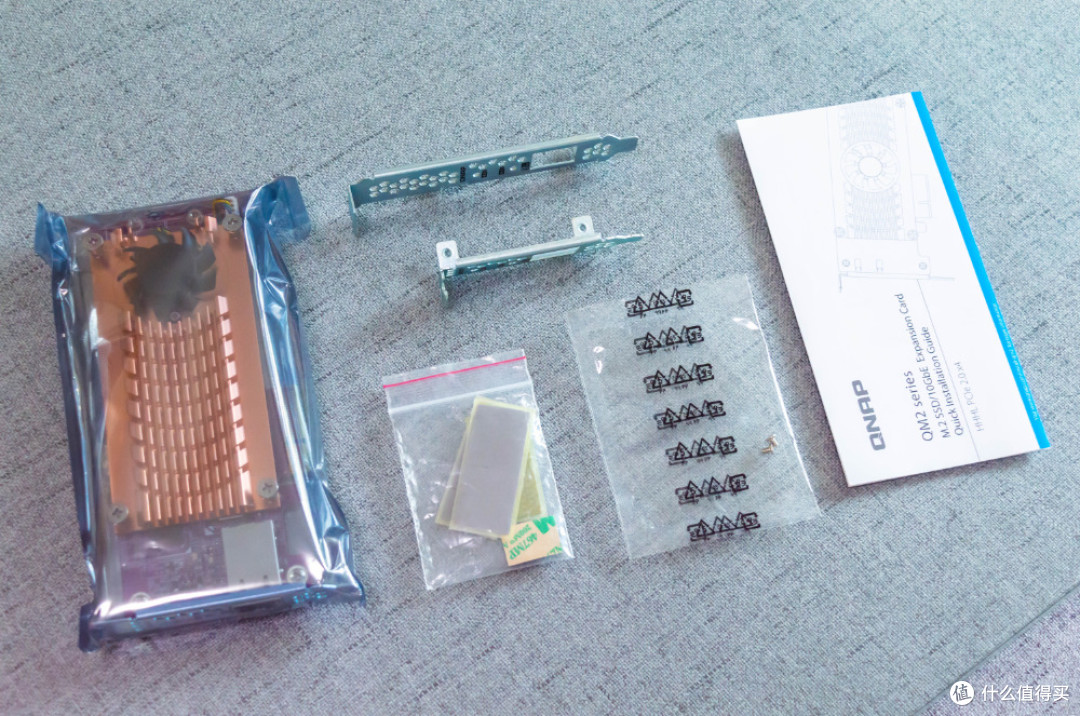

QM2-2S10G1T支持安装在TS-453B上,它的包装盒里附赠了许多配件,包括有QM2 M.2 SSD/10GbE PCIe扩充卡、散热垫、说明书、M.2 SSD安装螺丝以及长短PCIe挡板。

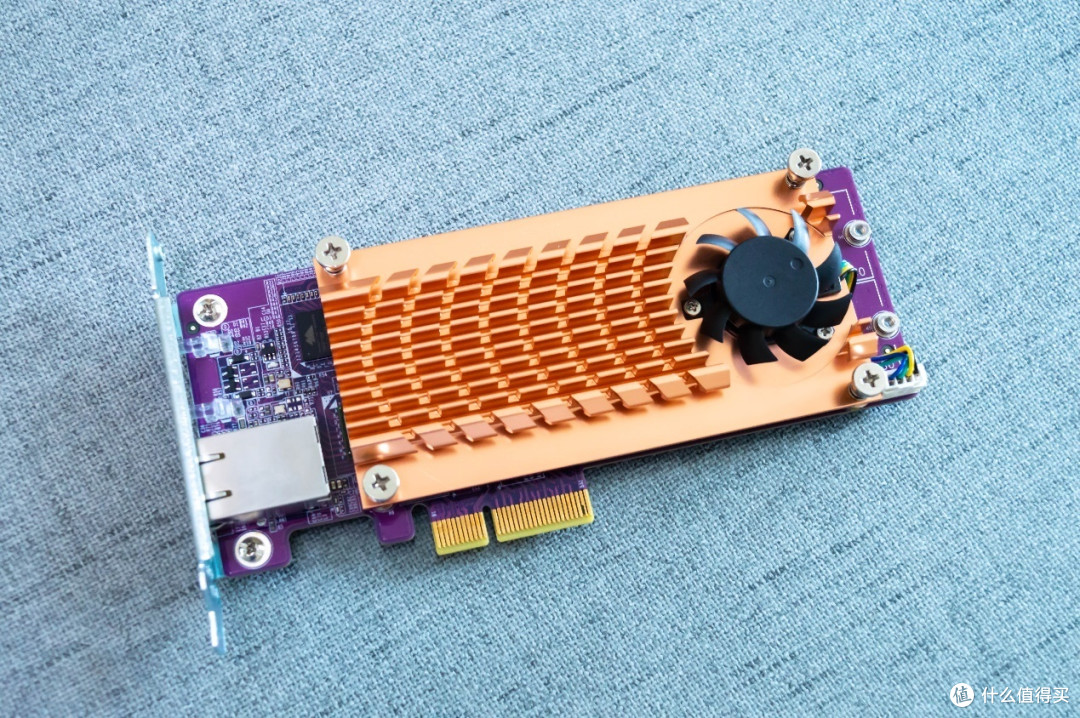

拆开包装,我们看一下QM2-2S10G1T扩展卡的全貌。
接下来,我们将卡上的散热甲片卸开。
可以看到上面有两个M.2 SSD的插槽。

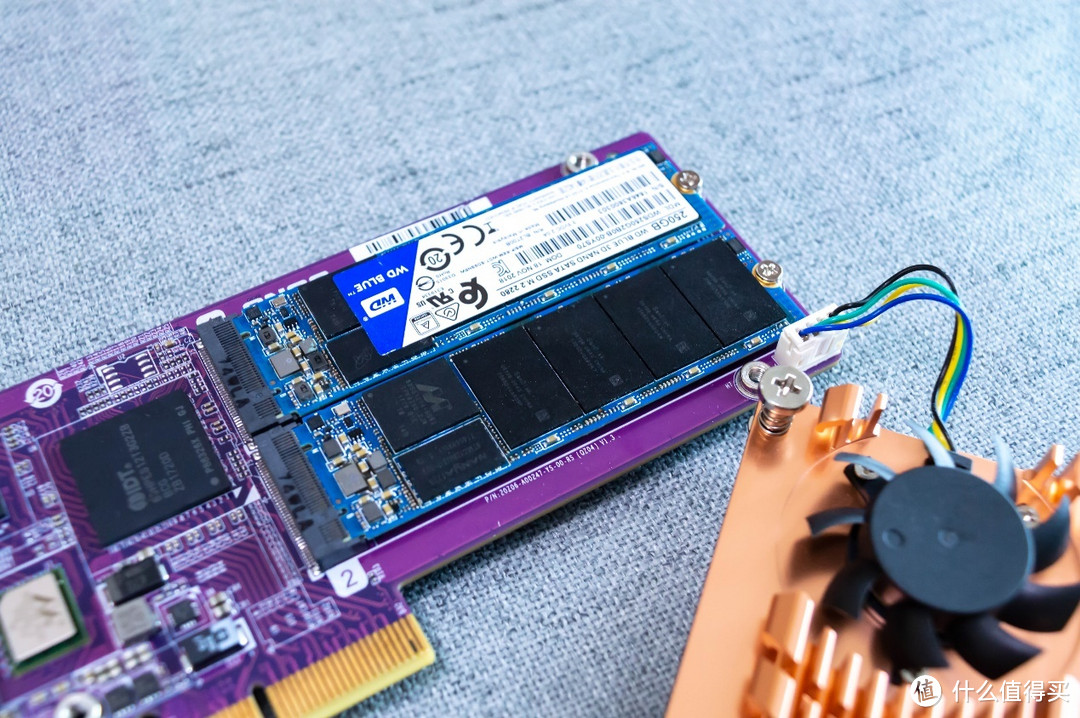

我们插入两个西部数据250 GB M.2 SSD,把螺丝拧上,同时拆开散热片。
SSD高速跑数据的时候,发热量会十分大,这个散热垫可以起到散热的作用,玩家如果贴散热片最好将正面全部覆盖,如果散热片不多,建议优先覆盖数据处理器部分。
接下来,我们需要将NAS拆解开来,把这个装上去。拆解NAS首先要把硬盘托盘全部移除,拔出电源线、网线,然后拧下背部的3颗螺丝。

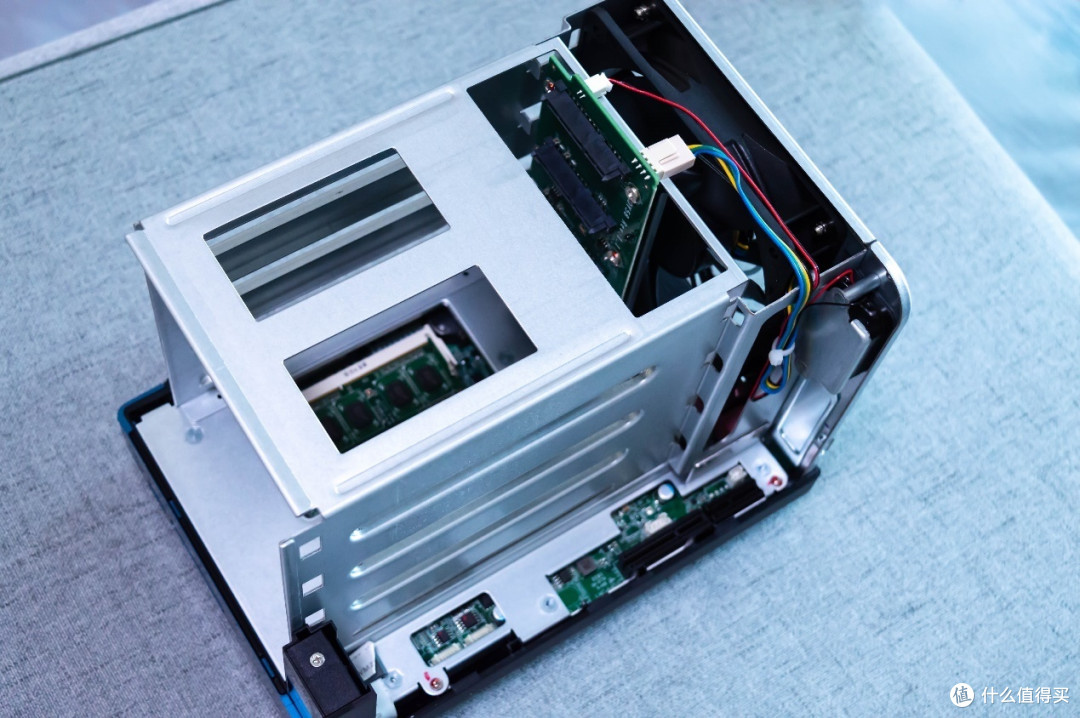

然后轻微推出腔体部分,即可将其拆解开来。
接下来,我们寻找到PCIe插口,并且将QM2 M.2 SSD端口与万兆网口二合一 PCIe扩展卡插在接口上面。
回到背部,我们就可以看到前方可以接万兆网络端口了。
接下来,我们将机子还原装好。
3、老机型也支持SSD快取了!
进入QTS系统,我们可以看到刚才装上去的两款M.2 SSD。我们可以使用这两块SSD做到很多事情:
1、组成Qtier RAID(自动分层存储)
2、做高速缓存加速使用
什么是Qtier?
Qtier能将不同类型的驱动器(SSD. SAS. SATA)台并为一 个存储池。经常访问的数据会自动移动到最快的驱动器,不常用的数据会移动到速度较慢但容量较大的驱动器。
在分层存储池中,您可以设置不同类型的RAID组并将其分为超高速(SSD)、高速(SAS)和容量(SATA/NL-SAS)类别。 要启用自动分层,您必须至少安装一个SSD。
QNAP建议您在至少具有4 GB内存的NAS上使用Qtier。如果内存不足4 GB,执行自动分层可能会影响系统性能。存储的整体有效性将依据使用的应用程序而异。
在创建存储池的过程中,我们选择启用Qtier技术。
我们将两块SSD组成RAID 0。由于SSD的不可恢复性读取错误率是NAS红盘的十分之一,所以出现故障概率极小,一般可选择此模式。但是如果对数据十分看重,建议还是选择RAID 1。
我们将4块红盘组成RAID 5。RAID5将数据以块为单位分布到各个硬盘上。RAID5不对数据进行备份,而是把数据和与其相对应的奇偶校验信息存储到组成RAID5的各个磁盘上,并且奇偶校验信息和相对应的数据分别存储于不同的磁盘上。当RAID5的一个磁盘数据损坏后,利用剩下的数据和相应的奇偶校验信息去恢复被损坏的数据。对于数据安全程度要求很高的玩家,建议使用RAID6 与RAID10。
我们还可以对SSD进行SSD分析,为SSD找到最佳预留空间比率,以此提高写入性能和延长硬盘寿命。一般建议在20%~30%。
什么是高速缓存加速?
当然你也可以选择将SSD做高速缓存加速使用, SSD高速缓存将数据缓存到高速SSD上以提高读和/或写方问性能。对于读取高速缓存,系统将数据复制到SSD,以便将来可以更快地读取数据。对于写入高速缓存,系统先将传入数据写入SSD,稍后再将其刷新到常规存储。
需要注意的是,为了提高视频流等大型文件顺序访问的性能,NAS中SSD与HDD的比率至少应当为1:3,否则应使用PCle SSD。
我们可以选择将2块SSD组成只读高速缓存,读写高速缓存与只写高速缓存。
需要注意的是,使用只读高速缓存时候,可以选择组建RAID 0来提高性能,因为不存在丢失数据的风险。而使用读写高速缓存与只写高速缓存的时候,建议使用RAID 1 、5、6、10来保证数据的安全。
在这里我们可以启用SSD预留空间,建议30%左右。
最后将这个高速缓存加在HDD存储池之上,接下来读写就拥有了如SSD般的读写性能了。
4、老机型也支持万兆传输了!
我们装上的QM2-2S10G1T支持万兆网口拓展,但是如果要支持万兆网络需要环境内的每一部分都要支持万兆。
网线我们需要选择6类及以上网线。
PC端,我们也需要支持万兆网口。
当然,威联通也考虑到这个情况,它推出了雷电3转万兆交换机,通过使用Mac mini的雷电3接口即可。
我们将NAS的存储卷调整为Qtier RAID,其中2块SSD组成RAID 0阵列,4块红盘组成RAID 5阵列,在Mac上使用Disk Speed Test对NAS存储卷跑分,查看万兆读写的状态。
通过Disk Speed Test测试,该NAS的连续读取速度为662 MB/s,连续写入速度为447MB/s。这个速度表现十分不错。
5、威联通QTS4.4.1系统——上手尝试
QTS 4.4.1升级采用 Linux Kernel 4.14 LTS 长期支持版本,支持全新时代硬件平台,并让 QTS 底层扎实,持续开创前瞻应用;百万下载量的 HBS 3 迎来从里到外的全新改版,支持来源端去重复化技术,备份工作全面提速;创新 CacheMount 档案转移云端让本地应用上云技术,打造新型态 NAS 混合云体验。
QTS 4.4.1到现在已经出到了第4个Beta版本了,在这之中做过了很多修改与完善,在第一个版本,我们已经进行尝试了,但是中途改动不少,这次我们再来看一看。

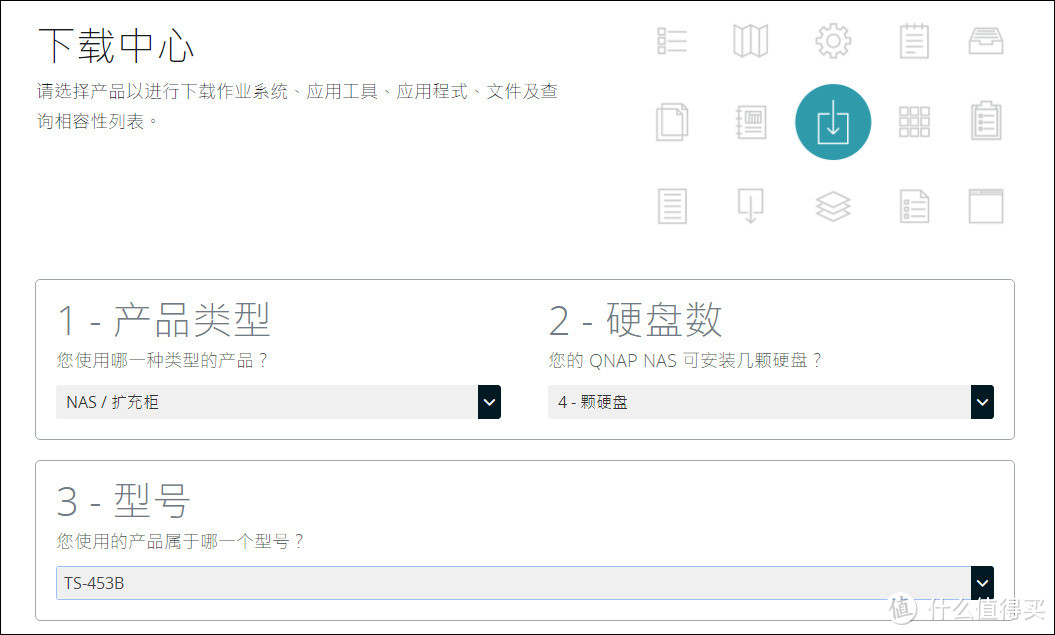

开机发现是QTS 4.3.4系统,这次我们要尝试QTS 4.4.1系统,所以我们要去官网下载系统,首先打开威联通下载中心,选好自己的机子型号,在这里你可以下载各种作业系统,驱动程序,应用工具,手册文件,App Center,行动装置App,以及兼容性列表。
我们点击链接直接下载最新的QTS4.4.1系统文件,文件大小是184 MB。
接下来进入系统,打开控制台→固件更新。
直接选取下载的文件点击,更新系统即可将系统更新至最新的QTS4.4.1版本了。

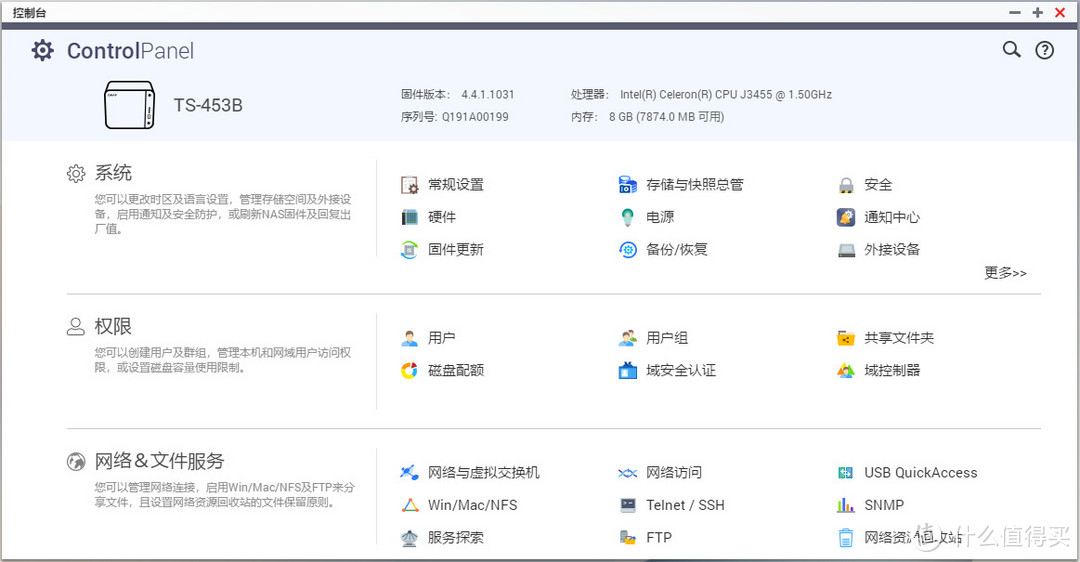

我们通过控制台选项查看NAS的状态。可以看到固件版本为QTS4.4.1,处理器为英特尔J3455,序列号以及内存为8 GB。
威联通QTS4.4.1系统带来了许多新功能:
1、HBS 3——数据存储与备份的终极解决方案
2、私有云也能上公有云——VJBOD Cloud与CacheMount的混合云存储
3、Multimedia Console——集中管理NAS的多媒体应用
4、数字签名——确保安装的应用程序来自可靠的开发者
HBS 3——数据存储与备份的终极解决方案
Hybrid Backup Sync是专为QNAP NAS上之文件所设计的数据备份与灾难复原解决方案。它整合了备份、还原、同步功能,可提供您USB单键备份、Time Machine备份、RTRR远程备份(或通过RTRR、Rsync、FTP、CIFS/SMB文件同步等作法)等超强备份功能,且支持多种主流云端服务(例如Google Drive™、Microsoft® OneDrive®、Dropbox®、Box®、Yandex® Disk、Amazon® Cloud Drive、Amazon® S3、Amazon® Glacier、Azure™ Storage、Google Cloud Storage™,以及与S3、OpenStack Swift、WebDAV兼容的云端服务)。Hybrid Backup Sync让您可以预先设置存储空间、远程及云端账号,可节省您创建备份工作的时间。
需要注意:您必须在App Center安装Cloud Backup Sync以远程连接至云端服务。
通过这张图我们可以看得很明白,使用HBS 3的NAS备份可以多重备份,比如到云端,到远程服务器,到其他NAS。接下来我们直接去App Center进行搜索HBS 3,并点击安装。
进入HBS 3我们首先会看到一个欢迎页面,它简介了HBS 3该如何使用,支持哪些功能。进入主页面,我们可以看到有概述、备份与还原、同步、作业、服务以及存储空间。它把所有的关于备份存储的都整合到一起了。
我们看到新技术QuDedup也直接在首页显示,让我们下载使用。
QuDedup可通过源端重复数据删除过程来减少备份大小,并提高传输速度和存储效率。QuDedup Extract Tool允许在Windows、Ubuntu 或macOS设备上快速恢复删除了重复内容的数据。
接下来我们选择备份。
可以看到可以支持本地NAS与远程NAS备份。
HBS 3还支持26种云服务器备份。它兼具私有云及公有云优点,提供用户更弹性的混合云存储应用体验,并支持 TCP BBR 壅塞控制算法,翻倍外网传输速度,开创更完备的备份策略。
我们对Google Drive进行授权备份。操作十分简单,选择允许即可。
私有云也能上公有云——VJBOD Cloud与CacheMount的混合云存储
首先与大家讲解一下区块层级Block- based LUN技术与档案层级File-based LUN技术!
区块层级Block- based LUN技术
以 iSCSI LUN 分享 NAS 空间的方法,可分为 File-based LUN 与 Block-based LUN 两种。File-based LUN 是在 NAS 的文件系统中建立映像档,再将空间分享给其他装置,但也因其存在于文件系统上,效能发挥有限。而后期所发展的 Block-based LUN,则直接将 LUN 以区块的方式做分配应用,不仅加强效能,更原生支持虚拟化应用技术,如:VAAI 精简分配与空间回收、Microsoft® ODX 等,成为 iSCSI 存储应用的首选。
档案层级File-based LUN技术
因为 Block-based LUN 具备高效及完整的虚拟化支持,能让各式服务器、虚拟机以优化且稳定的方式运用本机外的存储空间,因此受到企业用户所喜好。而 QNAP NAS 的快照功能均以支持 Block-based LUN 为首要目标,Block-Based LUN 搭配 QNAP 快照,将可给企业用户带来比起 File-based LUN 快照更高速的秒速快照撷取与还原,并有效帮助降低灾难发生时的复原时间乃至营业损失。
简而言之,区块层级比档案层级拥有更好的性能,更快速的快照撷取与还原能力。

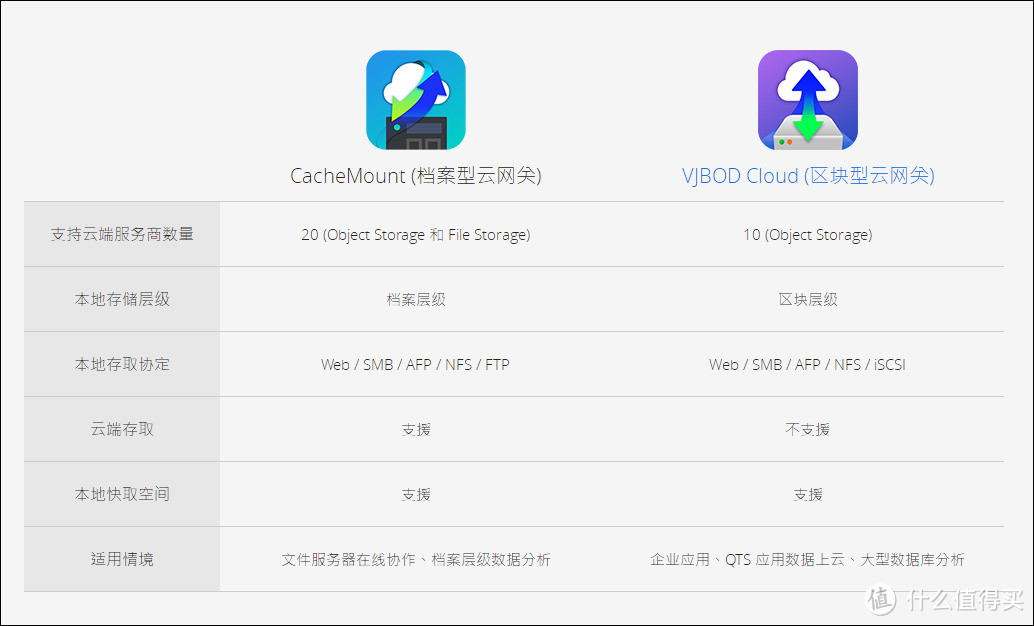

VJBOD Cloud与CacheMount两个应用都是私有云连接上公有云服务。两者又有不同,其中VJBOD Cloud的适用情景为文件服务器在线协作、档案层级数据分析;CacheMount的适用情景为企业应用、QTS 应用数据上云、大型数据库分析。
Multimedia Console——集中管理NAS的多媒体应用
ultimedia Console 是一个集成了索引建立、转码、缩略图生成、内容来源管理和应用程序访问权限设置功能,让您能够更有效地管理多媒体服务。它可以同时查看QuMagie、Photo Station、Video Station、Music Station、iTunes 服务器、DLNA 媒体服务器、Media Streaming Add-on 和 Cinema 28 等多个媒体应用程序与服务的状态。
进入主页面,我们可以看到NAS之中的多媒体内容,包括有多少照片、音乐以及视频都可以看到。
数字签名——确保安装的应用程序来自可靠的开发者
在此之前,并没有数字签名认证一说的。从 QTS 4.4.1 开始,QNAP App Center 内所有应用程序都受到数字签名保护,QTS 将在安装应用程序时检查签章,确认应用程序来自 QNAP 或 QNAP 许可的发行者,保护您的 NAS 及数据不受恶意软件的影响及操弄。
总结
威联通TS-453B作为一款搭载了PCIe插槽的NAS,所以玩家拥有无限可能去折腾它,虽然作者已经尝试了增加SSD与万兆网络传输功能,但是可拓展的功能远不止于此。比如,我们还可以尝试装无线网卡,免得布线的痛苦;我们还可尝试装显卡,进行视频转档加速;或者加入USB3.1接口,直接进行10Gbps的高速传输等等。如果需要喜欢折腾NAS,那么这是一个不错的选择。
