【前情提要】:2019年7月份开始装修新家,从装修开始就计划了家庭全屋wifi覆盖,以支撑家里面的一些智能设备高速接入互联网。虽然家不大,但是也希望能在家里的每个地方有比较好的wifi信号覆盖。家庭wifi覆盖方案较多,比如可以采用子母路由、Mesh分布式路由、普通多路由、路由+AP、AC+AP等,甚至可以买一个穿墙能力强的一个路由搞定。经过综合考虑,我觉得AC+AP的组网方式应该是性价比最高的了。

方案展示

网络拓扑图


家庭网络拓扑图家庭网络拓扑图

在之前的一篇介绍单线复用的文章中已经给大家展示了这个图,有兴趣可以移步去看看哦。

设备布局

家庭固定上网设备位置图家庭固定上网设备位置图

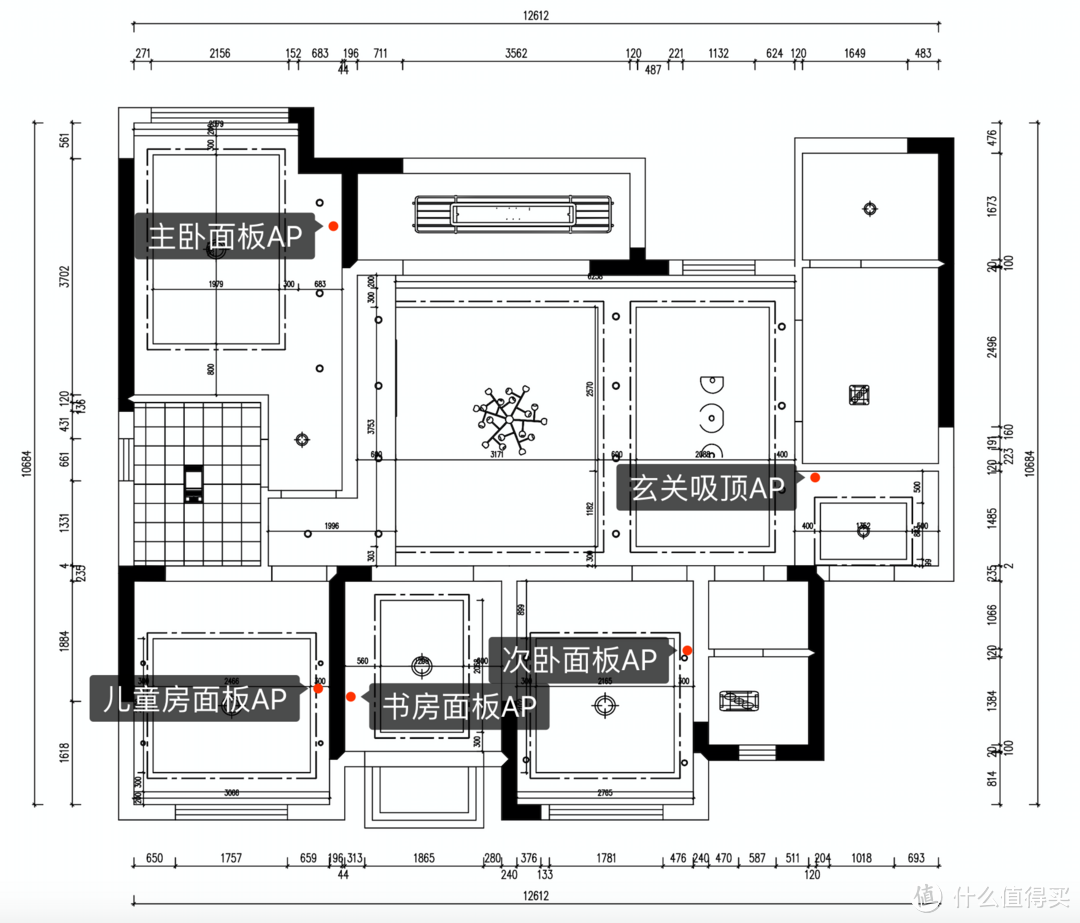

AP布置图AP布置图

组网方案依据

1、每个房间布置了一个面板AP(TL-AP1202GI-PoE),考虑的是面板AP的功率较小,出了这个房间信号就会比较弱,所以每个房间必须要有一个面板AP。

2、主卫生间离房间比较近,且抖没有承重墙或剪力墙隔离,面板AP信号可以覆盖到,且没有长时间蹲厕所的习惯,即使网络有衰减问题也不大(实测信号还不错,网速没有明显衰减)

3、客厅、饭厅是连在一起的(横厅),所以最好的方式是采用功率较大的吸顶AP,选的位置可以覆盖到次卫、客餐厅、厨房、景观阳台和生活阳台。

4、生活阳台是一个小天鹅洗衣机,只支持2.4G wifi,经实测,2.5G信号强度较高,5G信号衰减比较大(本方案最遗憾的一点)。

5、原本计划在电视墙处加一个吸顶AP(挂墙上,AP都买了2个TL-AP1300GC-PoE/DC),但是觉得挂墙上是在不好看,后面就放弃了。

AC控制器选择

顺丰普联TP-LINKTL-R498GPM-AC全千兆POE.AC一体化有线路由器模块APP管理tplink弱电箱路由条智能家居路由699元天猫精选去购买

优点

1、可以放到弱电箱,不占用很大的空间

2、有6个LAN(PoE)接口+1个LAN(PoE)/WAN+1个WAN接口

3、路由+AC功能二合一(实际上可以不需要路由功能,因为光猫可以拨号,只是我就是喜欢这个)

4、支持双宽带接入汇聚

实物展示

TP-LINK TL-R498GMP-ACTP-LINK TL-R498GMP-AC

吸顶AP选择

普联TP-LINKTL-AP1300GC-POE/DC双频1300M千兆吸顶式无线APtplink企业壁挂AP酒店宾馆餐饮WIFI覆盖胖瘦一体599元天猫精选去购买

优点

1、美观大方,和家里的装修风格比较搭配,没有违和感。

2、支持5G 867Mbps+2.4G 450Mbps,速度比较快。

3、支持PoE和DC双供电方式。

4、可吸顶、壁挂双安装方式。

5、功率比较大,覆盖范围广

实物展示

TL-AP1300GC-PoE/DC吸顶APTL-AP1300GC-PoE/DC吸顶AP

面板AP选择

TP-LINK86型双频千兆面板式无线AP入墙wifi酒店家用中户大户型组网家庭家居网络poe供电TL-AP1202GI-POE薄款329元天猫精选去购买

优点

1、美观大方,和家里的开关和插座比较搭配,没有违和感。

2、支持5G 867Mbps+2.4G 300Mbps,速度比较快。

3、PoE供电,只要网线可以到的地方就可以使用。

实物展示

TL-AP1202GI-PoE面板APTL-AP1202GI-PoE面板AP

AC控制器配置

我所选择的AP都是支持FAT和FIT模式,FAT模式可以让AP独立运行,生成多个SSID,FIT模式可以让AP在AC控制器下发送同一个SSID,且可配置弱信号踢出和弱信号限制,能让你移动设备自动切换到信号比较好的结点接入。

显然,我们这里的方案是需要设置为FIT模式的,面板AP可以把外面的盖子抠开,里面有个专门的FAT/FIT模式切换拨动开关,吸顶WIFI在它的背后也有同样的拨动开关。

当你把所有的AP都设置为FIT模式后,进入到AC控制器管理页面,设置SSID名称和密码后,所有的AP都只有一个WIFI SSID。

SSID设置

SSID设置SSID设置

信号强度设置


信号强度设置信号强度设置

信号强度设置是为了减少AP之间的信号干扰

弱信号剔除/限制设置


弱信号剔除/限制设置弱信号剔除/限制设置

设置弱信号剔除和限制是为了在你移动设备连接到某个节点后信号不好把你剔除,让你去接入更好的节点。具体设置多少可以经过自己测试决定,也可以咨询TP-LINK的官方技术支持,我这里这样设置感觉还行。

使用感受

使用了1个多月,在各个房间移动的时候信号都比较不错,没有经过专业的软件进行测试,如果有专业的朋友可以给我给我推荐什么软件可以详细测试并得出报告。

用小米电视测了一下家里的100M宽带,感觉速度还不错。

宽带测速结果宽带测速结果

番外

家里的一些联网设备展示

小天鹅(LittleSwan)滚筒洗衣机全自动洗烘一体带烘干家用10公斤TD100V21DS5银色2699元京东去购买


小天鹅洗衣机小天鹅洗衣机

小米(MI)电视65英寸E65S全面屏Pro人工智能wifi网络4K超高清液晶平板电视机全面屏电视Pro65英寸E65S+小米电视音响标配3699元京东去购买

小米全面屏电视套装小米全面屏电视套装

云米VIOMI10公斤大容量洗烘一体变频节能滚筒全自动洗衣机智能APP控制WD10FM-G1A1999元京东去购买


云米洗衣机云米洗衣机

【京东智能冰箱】云米(VIOMI)450L对开门冰箱21FACE静音长久保鲜APP远程控制21英寸大屏BCD-450WMLA2999元京东去购买


云米冰箱云米冰箱

三星(SAMSUNG)27英寸2K/QHD高分1800R曲率量子点技术爱眼认证HDMI/DP全高清接口电脑显示器C27H711QEC1999元京东去购买酷睿六核I59400FGTX1660TIRX580GTX1650吃鸡电竞游戏电脑主机3199元淘宝精选去购买


台式机台式机

鹿客智能猫眼青春版(朋友处购买)鹿客智能猫眼青春版(朋友处购买)

千兆全屋WIFI覆盖,你只需要花1块多1M

鹿客指纹锁classic(朋友处购买)鹿客指纹锁classic(朋友处购买)

青萍蓝牙网关青萍蓝牙网关

青萍网关推送指纹锁状态青萍网关推送指纹锁状态

米家管理的设备米家管理的设备

后续

1、扫地机器人

2、智能窗帘

3、百度智能音响

4、智能台灯

5、摄像头

6、... 欢迎补充

穷人,如果觉得我的方案比较low的请轻点喷~~~
