拆解报告：展卓优品自动定位无线充电器（W180）

近期，我们收到一款令人耳目一新的无线充产品：展卓优品自动定位无线充电器。它内置线圈自动定位系统，会根据手机摆放位置自动匹配线圈最佳充电位置，无需对准，让单线圈也可实现媲美多线圈的即放即充自由位置的无线充电体验。性能方面，产品最大功率15W，支持苹果7.5W、三星10W、华为10W等主流无线充电。

相信大家对这款自动定位无线充电器的工作原理很感兴趣，为了揭晓其内部构造原理，以及所采用的无线充电方案、产品用料，接下来的开箱拆解将为您一一呈现。

一、展卓优品自动定位无线充电器开箱

正面印有产品实物图，左上角为产品型号：W180。图片下方为产品名称：自动定位无线充电器。底下一行小字解释：自动搜索最佳的充电位置。

包装背面为产品场景图，下方为产品使用方法图示。底部为产品规格参数。

型号：W180

尺寸：160*86*17.5mm

输入：5V2A、9V2A、12V1.5A

输出：5W/7.5W/10W/15W（max）

材质：ABS+AI Alloy铝合金+PU

充电距离：0-8mm

认证：通过了CE、FCC、RoHS等认证。

侧边为产品特点：无线充电、兼容AirPods Pro、苹果7.5W、最高15W功率。

另一侧表示拥有产品拥有两种颜色版本，以及3种国际电源适配器插脚版本。

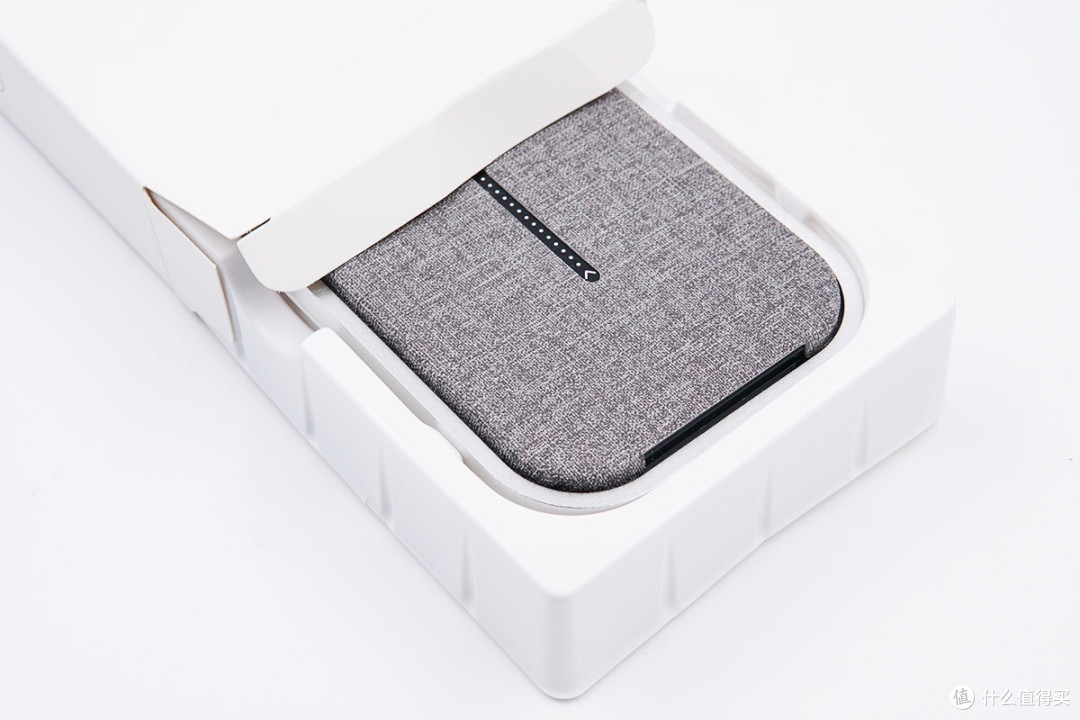

打开包装，里面还有一个塑料内盒。包装内含有：无线充电器、电源适配器、说明书。

整体呈长方形造型，四角为圆角矩形处理。

产品采用线材和本体一体式的结构，线材不可分离。背面收纳有支撑板以及底托，收纳状态完全纯平，没有任何凸起。

接口类型为USB-A。

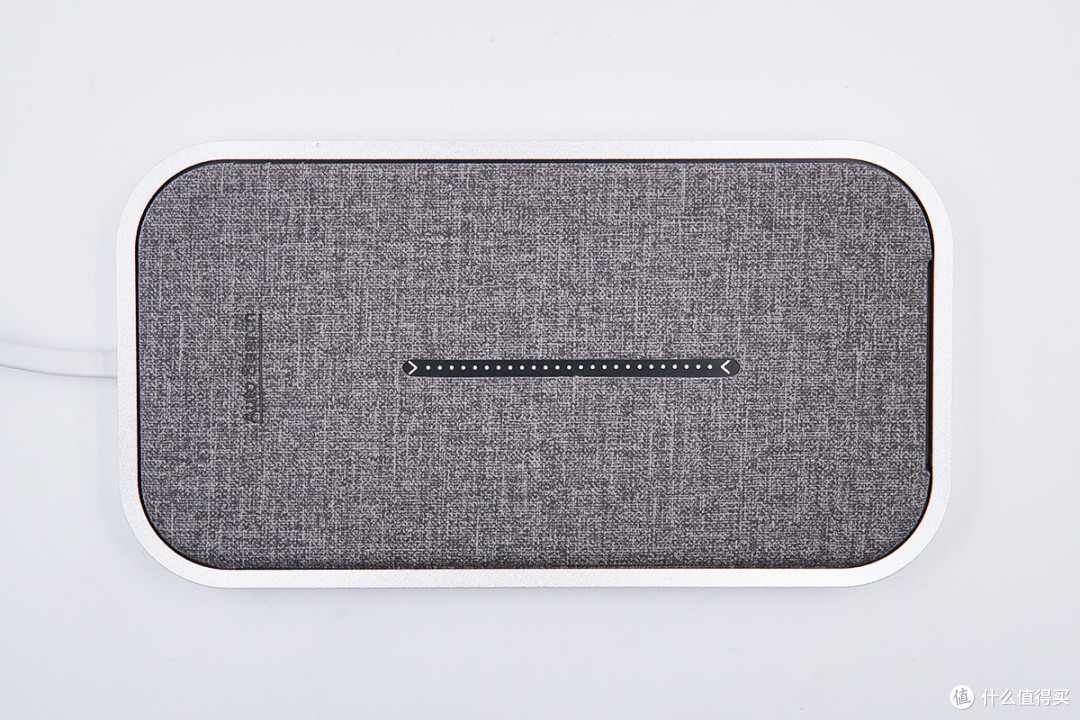

面板采用编织布面材质，中间位置有一条线圈位置灯光指示栏。

顶部印有自动搜索的英文字样。

底部为折叠底托留有孔位。

采用三明治结构设计，中框为铝合金材质，底壳为PC材质。

背面两侧布满散热孔。

底托收纳状态下，与背壳完美融为一体。

支架阻尼较大，因此可自由调整与面板的夹角，可在0°到90°之间自由调整。

最大夹角时，支架与面板呈90°夹角。

支撑板盖住的底壳位置隐藏印刷有产品主要规格参数。

线材与本体一体式。

面板上带有绿色小灯，工作时亮起，实时显示线圈位置，让你清楚线圈目前所在位置。

支架采用锌合金材质，坚硬光滑。

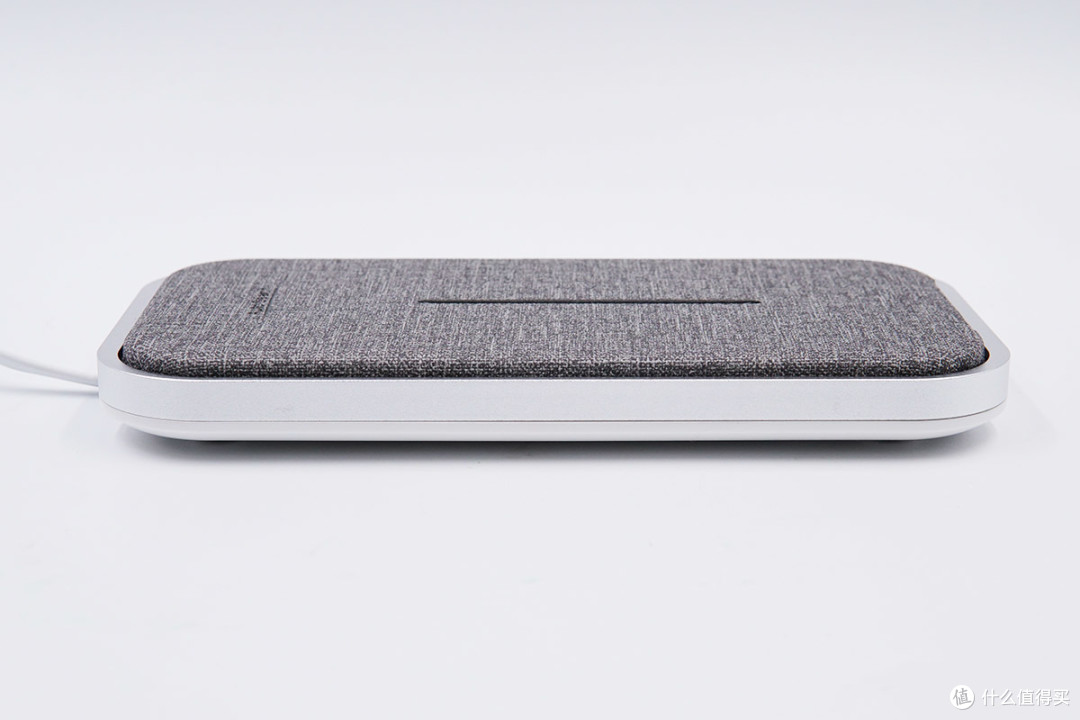

厚度约为一元硬币直径的2/3。

手机放上后，等候两三秒，产品内部无线充电线圈会自动移动定位到最佳匹配位置。

至于工作原理，我们下文拆解以及结尾总结部分会作出介绍。

实测只要不是特别靠边的位置，放上后均可进行无线充电。

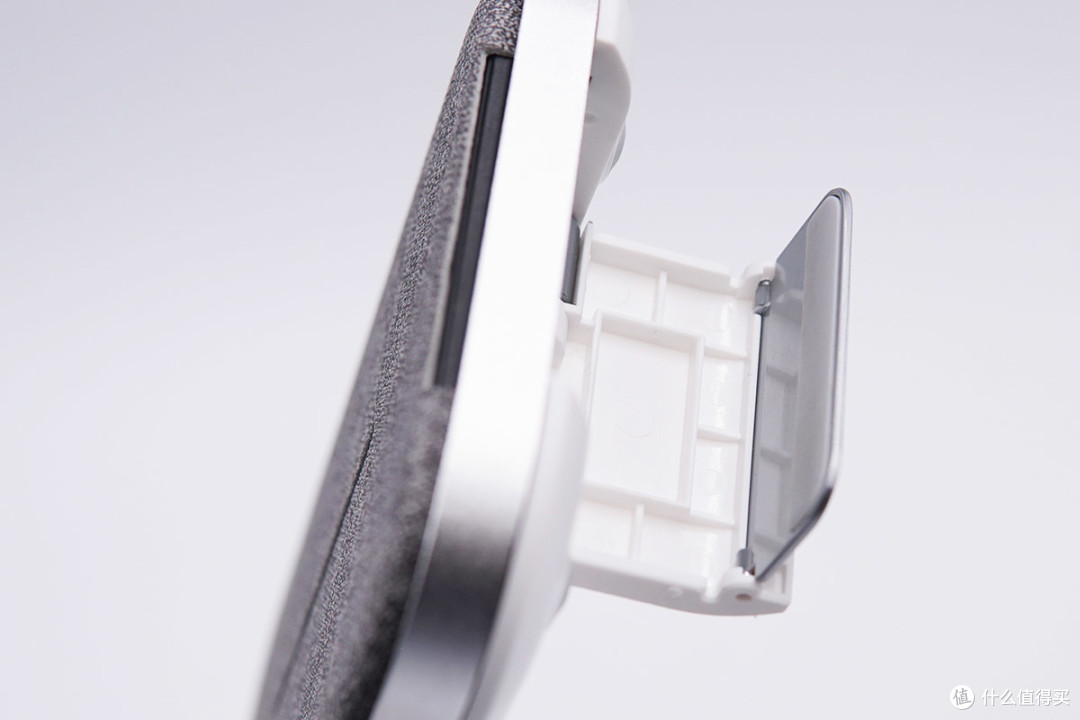

底托采用两段式折叠结构，可根据需求自由翻出使用。卧式使用时，折叠收纳进后壳；立式使用时，翻出即可。

立式使用时，翻出底托，此时外观和常见立式无线充无异。

立式状态侧视图特写。

无线充立式状态下，手机横竖都能充。手机竖放，方便一边充电一边查看通知消息。

手机横放，方便一边充电一边追剧看视频。

手机可稳固贴合在无线充电面板上。

二、展卓优品自动定位无线充电器拆解

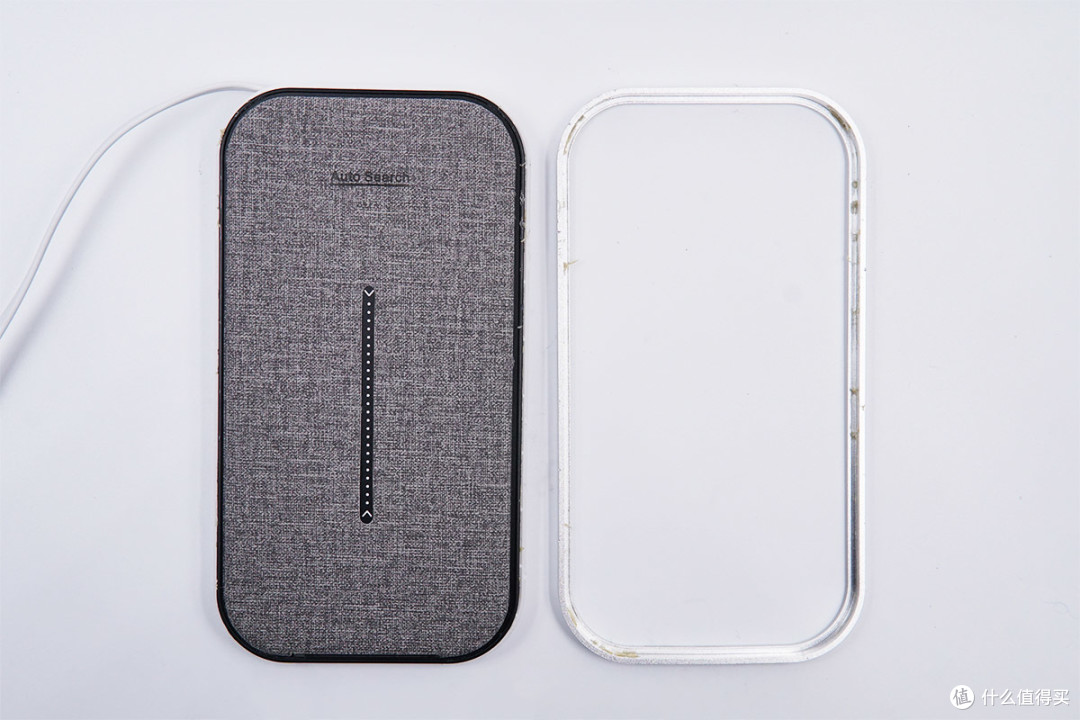

首先卸下铝合金外圈，进行下面的拆解。

移除表面面板，露出内部组件。

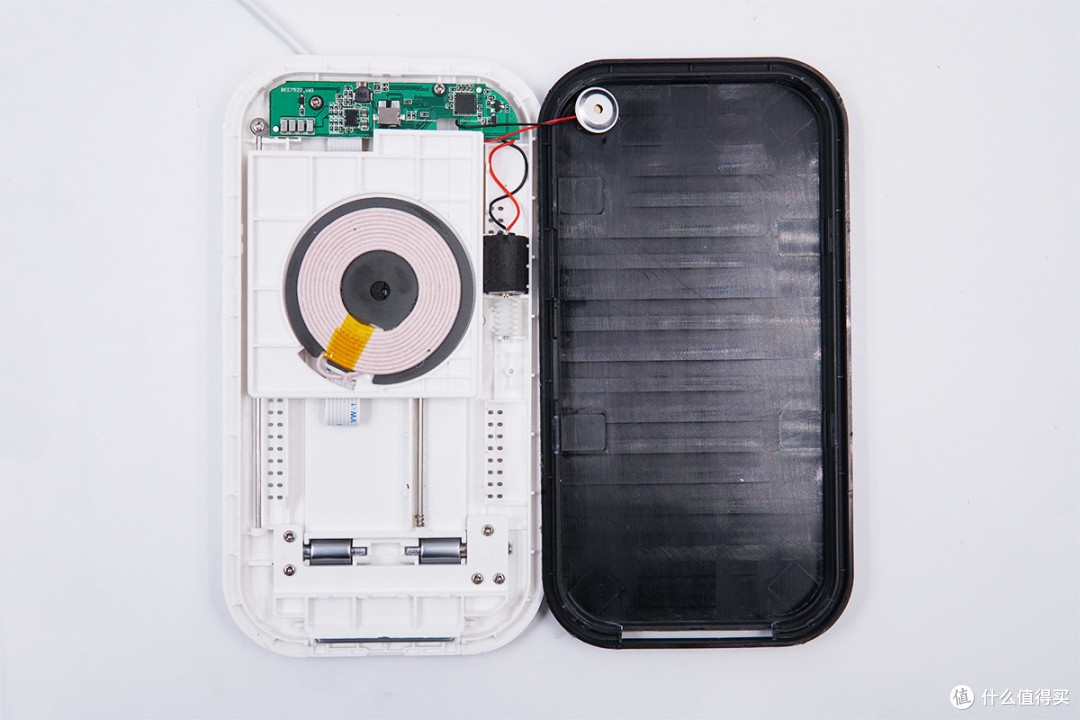

主要构成部件包括：PCBA、无线充线圈模块、滑轨、电动马达等。

为了给活动模块留下足够的活动空间，PCBA设计成一小长条并布置在顶端，顶部有一个限位开关。

马达输出轴是一个螺杆齿轮来传动。

电动马达特写，表面裹有一圈隔音棉，可减少马达震动产生噪音。螺杆带动齿轮，从而实现线圈活动模块的运动。

两级减速齿轮。齿轮使用螺丝固定在外壳上。

转轴通过五颗螺丝固定。

卸下转轴螺丝，取下支架及底托部分。

FPC软排线一端连接PCBA主板，一端连接可移动线圈模块背后的小板。

小板特写。连接FPC排线以及无线充电线圈。

线圈模块背面是一排齿条结构，与齿轮保持咬合。无线充电模组穿有两条滑轨棒，齿条在齿轮的带动下可在滑轨上来回往复运动。

小板特写，无线充电线圈连接到排线座上。

小板背面仅有一枚LED灯，以及遮光泡棉。面板上的线圈定位绿光正是来自这颗LED灯。

LED灯及遮光泡棉特写。

线圈及隔磁片被固定在可移动模块塑料件正面。

喇叭特写。线圈移动时，会播放机械音效。

背面特写，是压电陶瓷扬声器。

为了给可移动线圈预留足够的可活动空间，PCBA主板尺寸比较小巧，芯片集成度很高。

PCBA主板背面特写。扬声器，马达，USB输入以及FPC软排线都连接在上面。

检测线圈活动模块位置的行程开关。

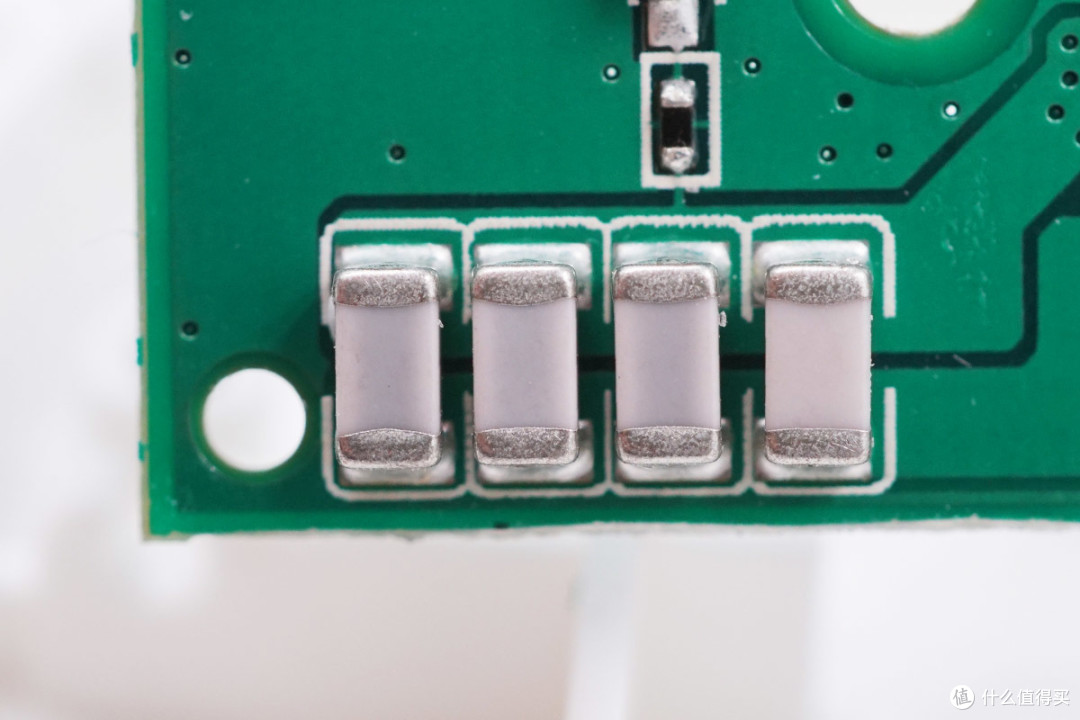

贴片电感。

蜜蜂电子BQT025为无线充电与电机智能控制IC，支持华为、三星、iPhone、LG、SONY等快速无线充电，拥有完美的兼容性和多重保护的安全智能芯片。

BQT025是一款无线充电与电机驱动专用IC。能根据无线充电效率智能运算，联动控制电机，使无线充电获取量高效率；控制输出功率高达15W，兼容EPP协议，可充iPhone 7.5W、三星10W等兼容QI协议的各种无线充电产品。拥有完善的保护电路、先进的算法、超高的效率和良好的兼容性，适用于对稳定性要求较高的产品。

蜜蜂电子BQT025详细资料。

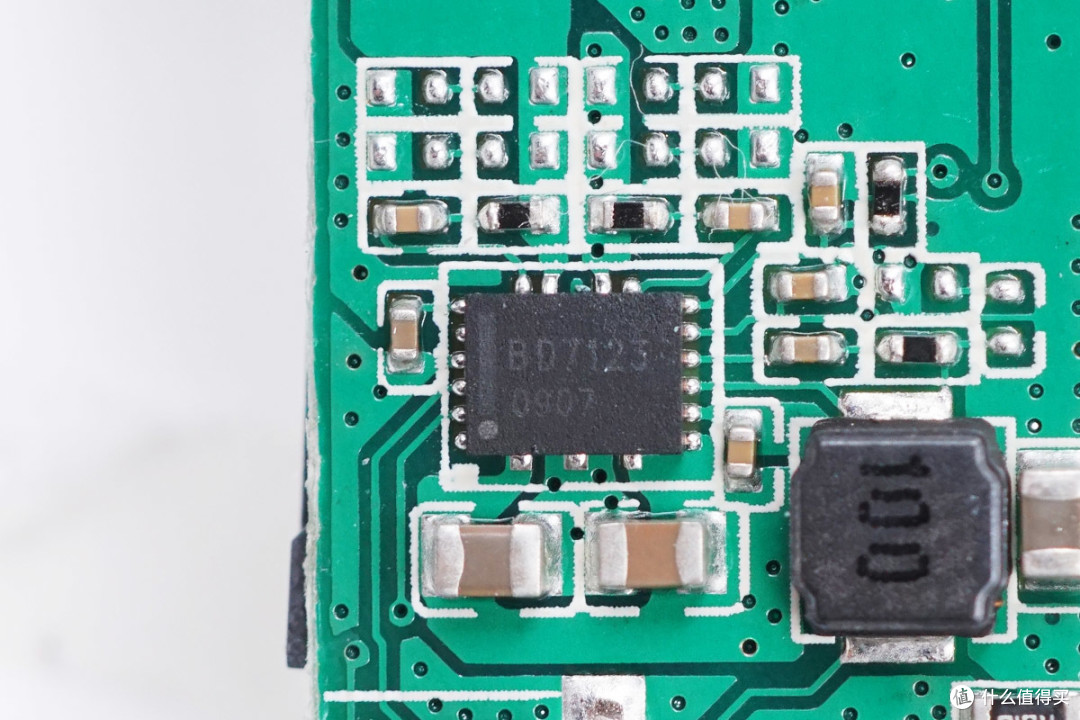

BD7123全桥芯片，来自深圳市迈瑞奇科技有限公司。输入电压4-16V，支持最高20W输出，集成高效率全桥功率级，内部集成高效率5V1A开关降压，内置驱动和MOS管，为EMI优化，内置3.3V 0.2A 稳压器，器件提供2.5V电压基准，内部集成输入电流检测，支持3.3V和5V PWM信号，支持过流保护，热关断，集成度高。该产品可以与专用控制器或通用的基于MCU的发射器控制器结合使用，以实现符合WPC规范的高性能，高效且经济高效的无线电力发射器系统。
