拆解报告：ARUN海陆通18W USB PD快充充电器HP5

最近充电头网拿到了一款ARUN海陆通18W USB PD快充充电器，这款产品机身光滑，侧身圆润，支持最大18W快充输出，兼容苹果大部分手机PD快充，如iPhone 8、iPhone X/Xs和iPhone 11系列手机均支持，产品已经通过了CCC认证。下面我们就和大家分享这款产品的拆解，看看其内部用料如何。

一、海陆通18W快充充电器外观

产品包装盒顶部带有挂钩，方便进行展卖，盒子正面印有ARUN品牌、18W快充、3C认证和充电器外观图。

左下角印有充电器支持的苹果快充机型。

包装盒背面采用橱窗设计，可以看到充电器实体，展示效果更好。

橱窗下端印有产品特性、规格参数以及三包凭证等信息。

盒子底部印有海陆通品牌和公司基本信息。

包装盒侧面是产品有害物质清单表。

打开包装，内部使用塑料盒对充电器进行固定保护。

充电器采用PC阻燃材质白色外壳，表面亮面烤漆工艺处理，整体洁白光滑风格简约。机身正面设计有ARUN品牌和PD 18W功率字样，输入端配备固定式国标插脚。

机身背面标注充电器参数信息

型号：HP5

输入：100-240V~50/60HZ 0.5A

输出：5V/2.5A、9V/2A、12V/1.5A

最大输出功率：18W

制造商：东莞市海陆通实业有限公司

产品已经通过了3C认证。

输出顶面中心位置设有USB-C接口，黑色胶芯不露铜。

使用游标卡尺实测充电器机身长41.61mm。

宽度为42.24mm。

厚度为27.15mm。

和苹果18W充电器直观对比，两者大小相当。

充电器净重约为47g。

二、海陆通18W快充充电器拆解

将输入端外壳拆开，机身壳采用超声波焊接工艺封装。

PCB板正面一览，变压器及其周围的元器件打胶加固，USB-C母座使用小板垂直焊接，变压器次级采用多层绝缘线，小板和变压器之间有绝缘胶固定绝缘。

PCB板背面一览，电路设计简洁，白色光耦横跨在初次级之间，输出母座焊接在垂直小板上。经过对板子正背面观察分析发现，海陆通18W USB PD快充充电器采用开关电源宽范围输出，次级协议芯片控制输出电压的典型架构。下面我们从输入端开始一一了解各元器件的信息。

输入端一览，电路板上焊接夹片从插头取电。

保险丝外套热缩管。

工字电感同样外套有热缩管保护。

输入端ABS210整流桥。

PCB板侧面一览，初级侧上有两颗高压滤波电解电容。

其中一颗电容规格为400V 15μF。

另一颗电容规格为400V 12μF，滤波电容共计27μF。

PCB板另一侧，设有一颗PWM主控芯片供电电容和变压器，变压器占据了绝大部分空间。

PWM主控芯片供电电容采用深圳市昱光电子有限公司y.u.g品牌，规格为50V 4.7μF。

丝印SC2544的电源主控芯片，内置高压开关MOS，是一颗初级一体化IC。

变压器特写，顶部贴有信息标签。

CT 1019光耦特写，横跨在初级和次级之间，用于初级次级通信，调节反馈输出电压。

输出端一览。

输出抗干扰蓝色Y电容特写，来自JEC智旭电子。

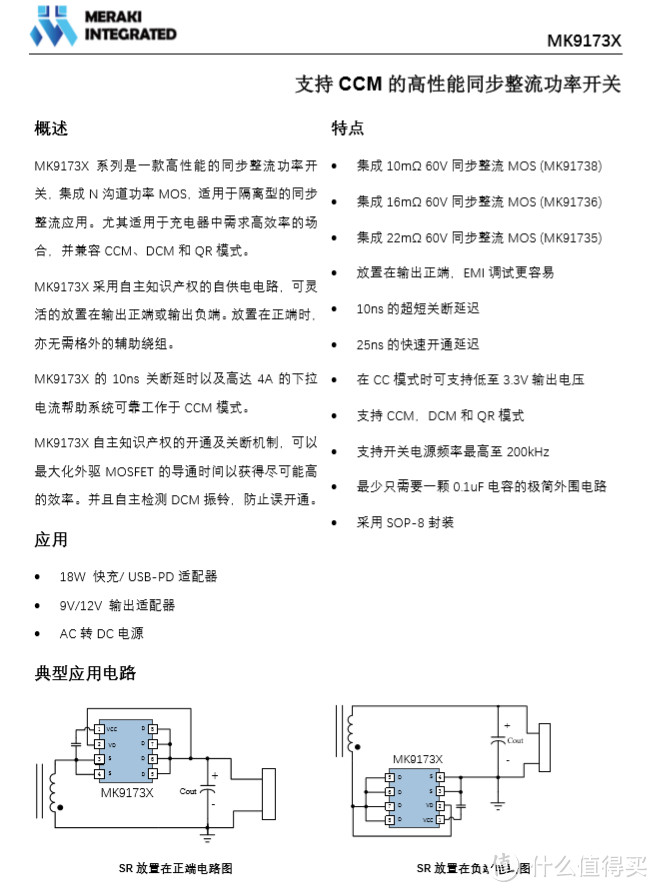

MK91736是茂睿芯的次级同步整流芯片，MK91736内置16mΩ同步整流管，支持200KHz开关频率。针对18W/20W的快充PD市场，茂睿芯推出了一系列的内置60V MOSFET的高性能同步整流功率开关MK9173X。尤其适用于充电器中需求高效率的场合，并兼容CCM、DCM和QR模式，

茂睿芯MK9173X采用自主知识产权的自供电电路，可灵活的放置在输出正端或输出负端；放置在正端时，亦无需格外的辅助绕组；10ns关断延时以及高达4A的下拉电流帮助系统可靠工作于CCM模式，有效降低CCM电压尖峰，使得60V MOSFET可以轻松搞定12Vout应用；自主知识产权的开通及关断机制，可以最大化外驱MOSFET的导通时间以获得尽可能高的效率。并且自主检测DCM振铃，防止误开通。

充电头网拆解了解到，使用茂睿芯同步整流的还有小米米家三口27W快充延长线插座、美顺和30W USB PD快充充电器、华科隆22.5W SCP超级快充充电器、白牌18W USB PD充电器等产品。

输出滤波固态电容特写规格为16V 820μF，来自JSH益阳万京源。

USB PD协议芯片采用LINTOP凌拓微LT1011P。

USB-C母座特写，垂直过孔焊接，小板再焊接到充电器PCB上。

全部拆解完毕，来张全家福。

充电头网拆解总结

充电头网通过拆解了解到，充电器内部采用开关电源宽范围输出，次级协议芯片控制输出电压的典型架构。AC-DC降压部分由初级控制器SC2544搭配茂睿芯高性能MK91736次级同步整流芯片组成，并通过凌拓LT1011P芯片进行协议识别。得益于高集成芯片的使用，充电器电路十分精简，节省成本同时又降低充电器体积；此外各个元器件打胶加固，内部稳定性也有保证。
