前言

这篇文章主要是和大家介绍分享一款机箱。分享一款怪物级ITX机箱&装机实测(MATX主板用户看过来)

优特诚M99S水冷版,三围315*320*135mm,体积13.6L,支持全尺寸MATX主板,支持240一体式水冷,支持最大318*145*55mm三风扇越肩式2.7槽显卡,支持三块2.5寸和一块3.5寸硬盘。。。

我相信itx玩家如果能仔细看完上面这段话,应该还是蛮震撼的,因为这机箱实在是有点变态。首先13.6L的体积已经比很多同级A4机箱还要小了,其次这怪物级的兼容性是怎么回事?分享一款怪物级ITX机箱&装机实测(MATX主板用户看过来)

背景

其实前段时间用天狼星T70机箱装的那台9.3L的小钢炮,

攒机二三事——3K预算怎么装ITX小钢炮? 3A平台来一发!想攒一台电竞主机、家用主机、酷炫主机无从下手?想省钱又怕性能不达标?值得买帮你打造定制化DIY攒机工具,自助全网比价装机,提供最适合的搭配方案,解决各种攒机场景下难题。>快快使用戳这里奶茶兄| 79 评论71 收藏304查看详情

 从设计之初就是给对象酱用的,因此重点是保证稳定而不是极致。但是怎奈一台ITX装起来,放在桌子上越看越好看,越看越想要,加上之前凑巧上了一波狗东的神价3700X的车,于是最后还是动了心思,给自己也装一台itx吧。

但是自己和对象不同,自己对台式机的需求可就多了去了。性能,散热,性价比,可拓展性,未来的升级空间,我统统都要!分享一款怪物级ITX机箱&装机实测(MATX主板用户看过来) 因此无论怎么想,itx主板这种又贵又没有太多可拓展空间的东西是满足不了我的。所以最后找到了这款怪物级的机箱,再三确认装机方案,耗时弥久,终于大成。

先来看几张店铺给的宣传图。

裸机主板侧图裸机主板侧图

裸机显卡侧图裸机显卡侧图

裸机后面照裸机后面照

选择这款机箱的理由如下:itx机箱中不贵的价格(600不到含一颗480W白金电源),极强的显卡兼容性和硬盘位支持,支持MATX主板(B450M迫击炮可比B450i便宜太多了,而且bios为32M,硬件拓展空间也更大。),支持240水冷,让小机箱镇压3700X甚至是3900X都不再是问题。。。

配置单

CPU        AMD  锐龙R7 3700X

主板        微星 B450M Mortar Max

内存        英睿达 铂胜白马甲 3000MHz 8G*4

显卡        华擎 RX5700挑战者

散热器     ID-Cooling Auraflow X 240 一体式水冷

主硬盘     雷克沙NM600 960G

电源        超微SuperMicro 480W Flex 白金电源

乍一看,多正常的一台MATX主机配置啊,怎么就能塞到一台13.6L的ITX机箱里去呢。。。

完工&超频

分享一款怪物级ITX机箱&装机实测(MATX主板用户看过来)

这是主板侧,由于机箱本身支持65mm高度散热器,因此使用水冷的话空间则绰绰有余,甚至让人觉得空旷。

CPU超频

我手头这颗3700X是1938批次的,一开始我还感觉这种批次体质可能不是很好,抱着冒险试一试的心态上机测试,才发现我果然又中奖了分享一款怪物级ITX机箱&装机实测(MATX主板用户看过来) 。具体体质,按FPU30分钟通过来算,全核心4.4G需要实际电压1.36V,同电压下关闭超线程可以再提高0.1G,来到全核心4.5G。但是笔者强烈不建议各位使用FPU进行极限稳定性测试,因为实测压力确实不够大,相必没有人喜欢游戏正酣战之时突然蓝屏重启吧?分享一款怪物级ITX机箱&装机实测(MATX主板用户看过来) 虽然能通过半小时FPU,在日常的使用中就极少出现稳定问题,但是在高负载特别是双烤实验中,可能是由于电源负载较大,12V电压波动增加,并且机箱内温度上升,影响处理器温度,在单烤FPU时稳定的电压和频率往往无法通过长时间双烤测试。因此笔者更推荐使用P95第一项,也就是Small FFTs,来测试处理器的超频稳定性。经过测试,笔者手头这颗3700X在1.4V电压下,可以全核心4.3G通过P95第一项测试,或者在关闭超线程的情况下可以4.4G通过P95,此时(8C8T 4.4G)单烤FPU的温度大致在80度左右。另外如果散热器不佳,或者不愿意以温度功耗为代价来追求极限频率,这颗3700X也可以在1.21V的电压下通过全核心4.2G的P95测试,或者关闭超线程,全核心4.3G。

内存超频

很遗憾受限于这颗3700X的IO Die的体质问题,FCLK频率上不去1900MHz,只能1866MHz,因此这四条C9BJZ颗粒的内存频率也限制在了3733MHz。经过测试,只插两条内存时,可以在1,42V实际电压下做到15-19-16-16-36稳定通过100% Memtest。此时的内存延迟是65.4ns,可以说在三代锐龙上这个成绩非常理想了。

分享一款怪物级ITX机箱&装机实测(MATX主板用户看过来)

而当强迫症发作插满四条时,因为懒得进行详细测试,笔者直接把电压加到1.45V,同时在不改动时序的情况下把频率降到3600MHz,FCLK 1800MHz,开机进入系统,跑完Memtest,完美!分享一款怪物级ITX机箱&装机实测(MATX主板用户看过来)

分享一款怪物级ITX机箱&装机实测(MATX主板用户看过来)

显卡超频

先放图。

分享一款怪物级ITX机箱&装机实测(MATX主板用户看过来)

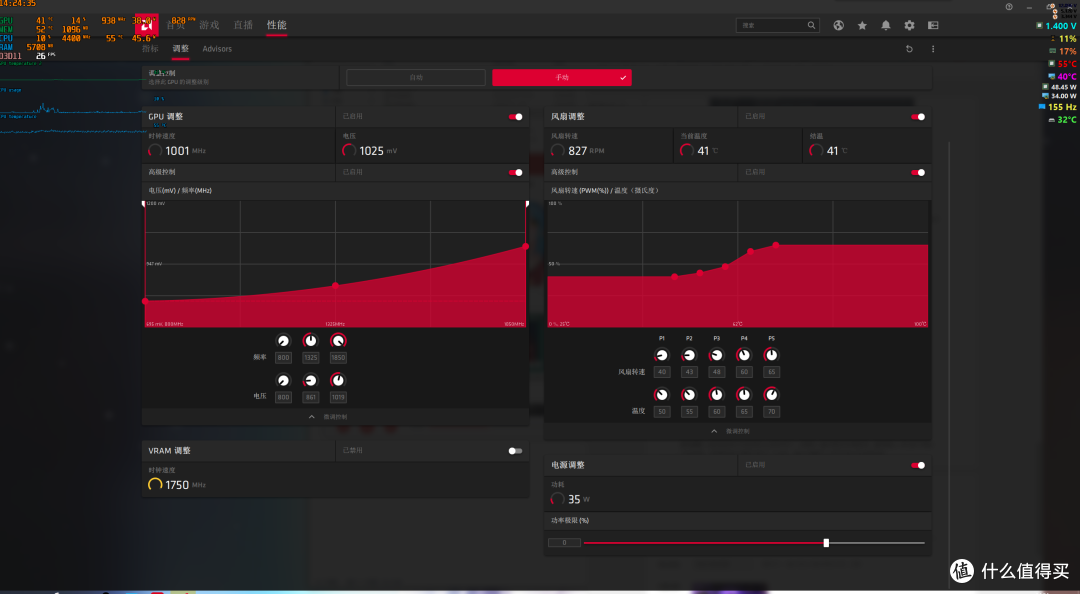

说实话这张5700在我手上也有半年了,但是我一直没有把它折腾到底,直到最近。给它换了信越7868硅脂,发现散热能力直接飞跃了一个台阶。因此也摸索了一阵子这张卡的详细体质。在不破解功耗和频率上限的情况下,经过实测,大致体质如图所示。

分享一款怪物级ITX机箱&装机实测(MATX主板用户看过来)

频率拉满1850MHz,实际游戏或者跑分时都可以达到1800MHz。电压1019mV即可,最低1010mV可以通过20轮FSE压力测试,为了避免缩肛和追求最稳定的性能,因此才多给了9mV。而功耗则不用动,默认160W功耗足够这张卡跑满1800MHz,实际跑FSE压力测试时的功耗大致在150到158W之间波动,顶不到160W,游戏的压力就更小了。在这种设置下FSE可以跑到12600分,大致相当于超到冒烟的GTX1080分享一款怪物级ITX机箱&装机实测(MATX主板用户看过来) 。此时使用甜甜圈烤机,风扇转速最高设置为2200RPM,最终温度68度,结温77度,冰凉舒爽。可以说这个频率功耗,算是7nm给的福利了,能耗比极高,同时性能也丝毫不弱,帧率表现大致相当于默频2060S。

另外,如果破解了功耗和频率上限,追求极致性能,这张卡是可以摸到默频5700XT的。笔者这里给两个频率和电压参考节点。第一个是驱动里拉到2000MHz,电压1140mV即可稳定。此时功耗放宽到200W,可以保证显卡不撞功耗墙跑完20轮FSE压力测试。同时最终FSE成绩是13000分。第二个,也是这张卡接近极限的成绩,频率拉到2080MHz,电压1250mV,此时功耗需要放宽到至少225W,FSE成绩是13300分,完全是一张默频5700XT的水平。

受限于体质以及这张非公卡的散热模组的散热能力,这张卡的超频空间基本就是这么多了,继续超频需要较高的风扇转速,并且需要破解电压上限,会导致这张卡的功耗超过250W,虽然显卡的供电MOS吃得消,但是小机箱内的散热实在吃不消。毕竟这款机箱内所有的热量都需要通过240水冷上的两把12厘米风扇排出机箱。因此笔者也没有继续尝试。在日常使用中,笔者都是使用1850MHz 1019mV 160W这套参数,取得一个能效比极佳的平衡点。分享一款怪物级ITX机箱&装机实测(MATX主板用户看过来)

硬盘位

分享一款怪物级ITX机箱&装机实测(MATX主板用户看过来)

2.5寸的盘,我暂时只插了两块240G的ARC100组Raid0,当作游戏盘以及大文件写入时的存放盘用,毕竟末代MLC,寿命和持续写入还是很让人放心的分享一款怪物级ITX机箱&装机实测(MATX主板用户看过来) 但是3.5寸的盘,我目测好像不是很有空间去放的样子。。。毕竟理线本来就乱,加上我本来也就有外置3.5寸硬盘盒。。但是从图中可以看出,至少3块2.5寸的盘是完全没问题的,正面板后面也确实还有空间去放2.5寸或者3.5寸硬盘。

装机注意事项

这一段仅仅针对打算购入这款机箱的童鞋。据我所知这款机箱现在有银色和黑色可选,我当时买的时候黑色还没出,所以只能将就。

侧盖也可选铝合金或者亚克力,不过开孔不可定制,有定制开孔需求的童鞋建议和老板说一声不要侧板,能便宜40块钱,然后去淘宝上定制亚克力侧板(我就是这么干的),有针对性的开孔能有效增加显卡进风量,提升散热效果以及降低风噪。

然后就是电源模组线部分,默认发的是单8pin的显卡供电线,如果你的显卡供电不止单8pin,一定要和老板说清楚。sata供电默认是发两根线,一根3个sata供电口,一根1个sata供电口,一共四个sata供电,大部分用户应该都够了,如果有不够的也一定要和老板说清楚自己的需求。

最后是装机的时候的几个注意事项。首先,如果有前置USB模块的需求,需要和老板沟通并且额外下单,并且一定要确认好自己主板的USB3.0针口位置,默认USB模块的线可能会不够长。(特别是迫击炮)

其次,电源是用两颗螺丝直接固定在机箱后面板上的,我总感觉那么重的电源,只用两颗螺丝固定,好像不太牢靠,因此用泡棉双面胶在电源和机箱中间的铝合金板之间做了粘贴加固处理。建议有运输机箱需求的童鞋也最好对电源进行加固。

最后就是,这机箱还支持一个半高无线网卡插槽,可以自己买一块ax200插上,不过需要用到第二根PCIE x1的延长线,而且这根延长线的插头越矮越好,不然会顶到显卡的延长线。。像迫击炮这种显卡槽在第一PCIE位的主板,即使买25CM的显卡延长线,也仅仅是正好够而已。

原谅我愚蠢的扣图技术..原谅我愚蠢的扣图技术..

分享一款怪物级ITX机箱&装机实测(MATX主板用户看过来)

写在最后

买机箱的时候就和老板说会写一篇文章发在张大妈上,鸽了一个月终于发出来了哈哈。。实在是这个机箱又便宜又好用,质感也很不错,当一波自来水也没什么。。

如果觉得本篇文章对您有帮助,还请关注点赞打赏三连分享一款怪物级ITX机箱&装机实测(MATX主板用户看过来)
