拆解报告：i-Regal 35W双C口氮化镓充电器UW35C2

前言

艾力格电子是充电器行业领先的一站式设计制造服务商，为国内外贸易商及电商提供充电器的ODM/OEM设计，满足客户新产品研发以及定制开发需求。针对苹果引领的35W双口快充风潮，艾力格推出了一款35W双USB-C口氮化镓充电器，下面就对这款充电器进行拆解，看看内部的设计和用料如何。

i-Regal35W氮化镓充电器外观

i-Regal 35W双C口充电器可配备国标、美规、澳规、欧规和英规插脚，其中国标和美规插脚可折叠设计，方便用户携带外出使用。

五款充电器除了插脚，外观、输入输出参数、接口配置都一样，并相应的通过了CCC、FCC、SAA、CE、UKCA等安规认证。

充电器均配备时下热门的双USB-C接口。下面我们以国行版为例，进行详细了解和拆解。

充电器顶面与侧身为一体式白色外壳，高光亮面边角圆润，两侧还设有小凹面，方便用户插拔使用。

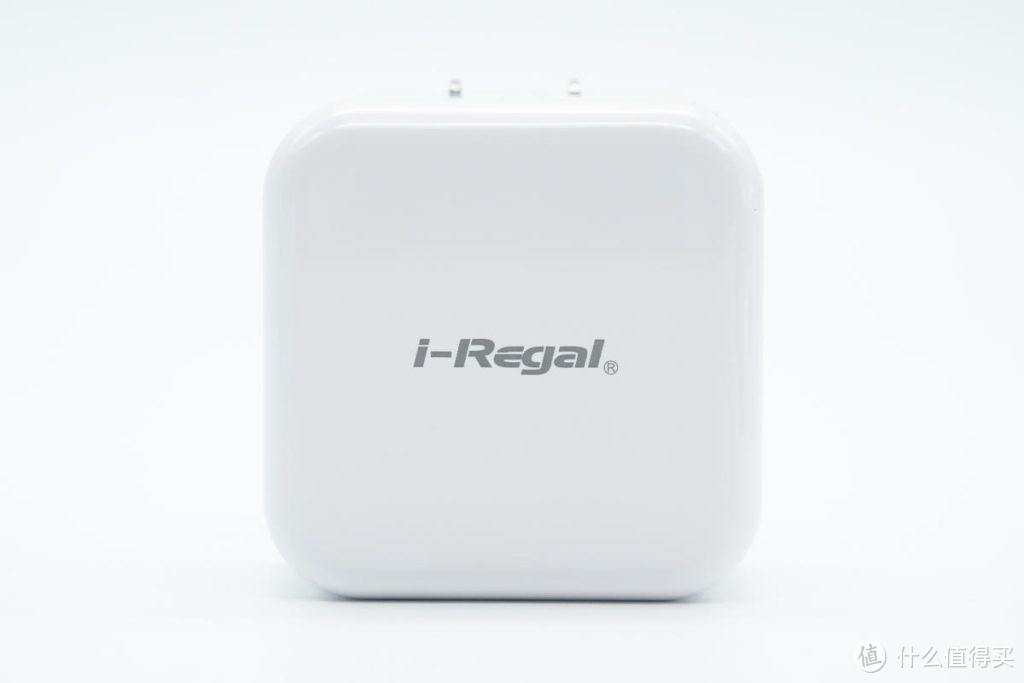

机身顶面印有i-Regal品牌。

底部为灰色外壳，平直切面设计，可以更好贴合墙插、排插等使用。

底部外壳上印有充电器参数

型号：UW35C2

输入：110-240V~50/60HZ 1.2A

USB-C1/C2输出：5V3A、9V3A、15V2.33A、20V1.75A

USB-C1+USB-C2输出（18W&18W）：5V3A、9V2A、15V1.5A

制造商：中山市艾力格电子有限公司

充电器已经通过了CCC认证。

此次展示拆解的国行版，配备可折叠国标插脚，携带方便且不会刮伤包里其它设备。

输出端配备双USB-C接口，白色胶芯。

测得充电器机身长度为50.53mm。

宽度为50.58mm。

厚度为31.96mm。

拿在手上的大小直观感受。

充电器净重约为98g。

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。

PDO报文显示C1口还具备5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A五组固定电压档位，以及3.3-11V3A、3.3-16V2.25A两组PPS电压档位。

测得USB-C2口兼容协议和C1口的一样。

PDO报文也完全相同，即两个C口单口输出性能一样，支持功率盲插。

i-Regal35W氮化镓充电器拆解

看完了这款充电器的外观和测试，下面我们就对这款充电器进行拆解，看看内部是如何设计的，使用了什么方案。

沿折叠插脚面撬开外壳，充电器内部PCBA模块灌胶固定在壳体内部，具有良好的散热性能。

切开外壳，取出充电器PCBA模块，模块PCB部分灌胶填充，提升导热性能和耐候性。

清理掉PCBA模块上的封胶，交流输入通过焊接连接到PCBA模块。

使用游标卡尺测得PCBA模块长度约为45.46mm。

PCBA模块宽度约为44.42mm。

厚度约为26.03mm。

艾力格这款35W氮化镓充电器采用两块PCB焊接组成，其中面积较大的一张为AC-DC电源电路，另外一张小板为二次降压电路。

二次降压小板焊接降压芯片，降压电感和输出USB-C母座以及对应的滤波电容。两块PCB组合焊接契合外壳设计，另一方面提高空间利用率。

PCBA模块正面一览，左上角为保险丝，依次为X2安规电容，共模电感，差模电感，高压滤波电解电容。左下为变压器，采用胶带严密缠绕绝缘，底部为二次降压电路。

PCBA模块背面焊接整流桥，合封氮化镓芯片，光耦和一颗同步整流芯片，得益于使用了合封氮化镓芯片和同步整流芯片，整个充电器的电路非常简洁。这款充电器采用反激开关电源设计，固定电压输出，输出电压通过两路独立的降压芯片，内置协议功能，根据负载需求，调节输出电压，下面我们就从输入端开始了解各个元器件的信息。

充电器输入端一览，焊接保险丝，NTC浪涌抑制电阻，安规X2电容和共模电感等。

输入端延时保险丝规格为2A 250V。

NTC热敏电阻丝印5D-7，用于抑制充电器插电时的浪涌电流。

安规X2电容来自东莞成东电子，容量为0.1μF。

共模电感采用漆包线和绝缘线并绕，底部焊接绝缘支架。

输入端整流桥丝印DBF410，规格4A 1000V。

两颗高压滤波电容来自承兴，规格均为33μF 400V。

差模电感采用工字磁芯绕制，外套热缩管绝缘。

DK036G 是一款高度集成了 650V/400mΩ GaN HEMT 的准谐振反激控制 AC-DC 功率开关芯片。DK036G 检测功率管漏极和源极之间的电压（VDS），当VDS达到其最低值时开启功率管，从而减小开关损耗并改善电磁干扰（EMI）。

DK036G 极大的简化了反激式 AC-DC 转换器的设计和制造，尤其是需要高转化效率和高功率密度的产品。DK036G 具备完善的保护功能：输出过压保护（OVP），VCC 过欠压保护，过温保护（OTP），开环保护，输出过流保护（OCP）等。

东科DK036G氮化镓合封芯片支持250KHz开关频率，待机功耗低于50mW，内置高低压输入功率补偿电路，内置高压启动，采用PDFN5*6封装，适用于氮化镓快充，电源适配器以及辅助电源应用。

变压器由艾力格提供，采用PQ2014磁芯，降额35W输出。

蓝色Y电容来自JNC嘉耐电子。

用于反馈输出电压的EL1018光耦。

同步整流芯片来自东科，丝印100R10S，实际型号为DK5V100R10S，是一款无外围的同步整流芯片，内置100V耐压，10mΩ导阻的同步整流管，具备自供电技术，可直接替代肖特基二极管，具有极低的正向压降和极低的温升，提高电源的转换效率。

东科DK5V100R10S支持CCM/DCM/QR工作模式，内置智能检测，无需同步信号，并且无需外部元件，适用于USB PD快充，电源适配器及LED驱动等，采用SM-7封装。

充电器输出侧一览，垂直焊接的小板下面焊接两颗固态电容，用于电源输出滤波。

输出滤波固态电容来自宏远纳川电子，规格为220μF 25V。

另一颗滤波电容规格相同。

降压小板上焊接一颗固态电容用于两路降压电路的输入滤波。

输出采用富满云矽XPM52C内置协议功能的降压转换器，进行降压输出。XPM52C内置降压开关管和协议功能，支持根据输入电压调节输出电压，支持65W输出，内置多种快充协议，支持多口应用智能降低输出功率，芯片内置完善的保护功能，适用于车充和快充以及插排应用，采用QFN4*4-16封装。

富满云矽 XPM52C 详细资料。

另外一路输出也是采用XPM52C降压芯片，两颗芯片支持协同使用，单口全功率输出，双口自动降功率。

降压电感采用磁环绕制，外套热缩管绝缘。左侧为输出滤波固态电容，规格为100μF 25V。

另一路的降压电感相同。

两个USB-C母座采用过孔焊接固定，白色胶芯不露铜。

全部拆解完毕，来张全家福。

充电头网拆解总结

艾力格推出的35W双口氮化镓充电器支持多种插座选择，支持全球宽电压，并通过了多项认证，满足全球市场出口需求。其中国行和美行版本支持折叠插脚，携带更加方便。充电器具备双USB-C输出，支持20V输出，可用于笔记本电脑充电，并且支持PPS快充，安卓苹果手机兼容都很好。

充电头网通过拆解了解到，充电器采用两块PCB组合焊接，并使用灌封工艺，提升散热性能和充电器的可靠性。内部采用东科半导体的快充电源方案，采用DK036G氮化镓合封芯片搭配同步整流芯片组成，外围元件非常精简。输出使用两颗富满云矽XPM52C同步降压芯片，集成度高，协议全面。输入高压滤波电容来自承兴，输出滤波均采用固态电容，整体做工扎实，用料可靠。
