流光魅影 篇八十八：高端显卡太重？可以像我一样垂直安装呀！

前言

随着显卡的性能越来越强，以及玩家对静音的同时兼顾高性能的要求越来越高，显卡散热规模不可避免的越来越大，显卡越来越长，越来越重。虽然厂家有显卡支撑架的解决方案，但是支撑架方案属于尾部点支撑，算是一个目前简便的解决方案。目前最出色的解决方案是采用显卡垂直安装的方式，这个方案采用高传输速率的 PCIe 4.0 X16 转接线，在安装完毕后，显卡自身的重力会帮助显卡更好、更稳定的与 PCIe X16 全尺寸插槽贴合，同时显卡的运行所散发的热量也更不会影响到 M.2 NVMe SSD，延长了了 SSD 的寿命，缓解了主板散热的难度。

不过目前支持显卡垂直安装的机箱普遍偏贵，而且显卡垂直安装后，所有支撑力由 PCI 槽提供，底部有很少的支撑，也是一个不太完善的解决方案。

目前最为出色的解决方案，就是酷冷至尊新推出的显卡转向支架方案，它可以对显卡底部有很好的支撑的同时，还可以兼顾高端显卡动辄 3 槽的显卡厚度，以及有更高的宽容度可以调节显卡的垂直安装位置，让显卡在垂直安装后，拥有更为出色的安装兼容性与电气性能稳定性。

而且最关键的是，这款支架可以适配很多 ATX、MATX 机箱，可以让玩家搭配很多高性价比的机箱，让用户拥有更为广阔的选择空间。

装机成果展示

▲ 实测下来，对于顶级显卡，如果要采用显卡竖装的方式的话，最好采用水冷散热器，这样才不会造成 CPU 散热器跟显卡互相影响。

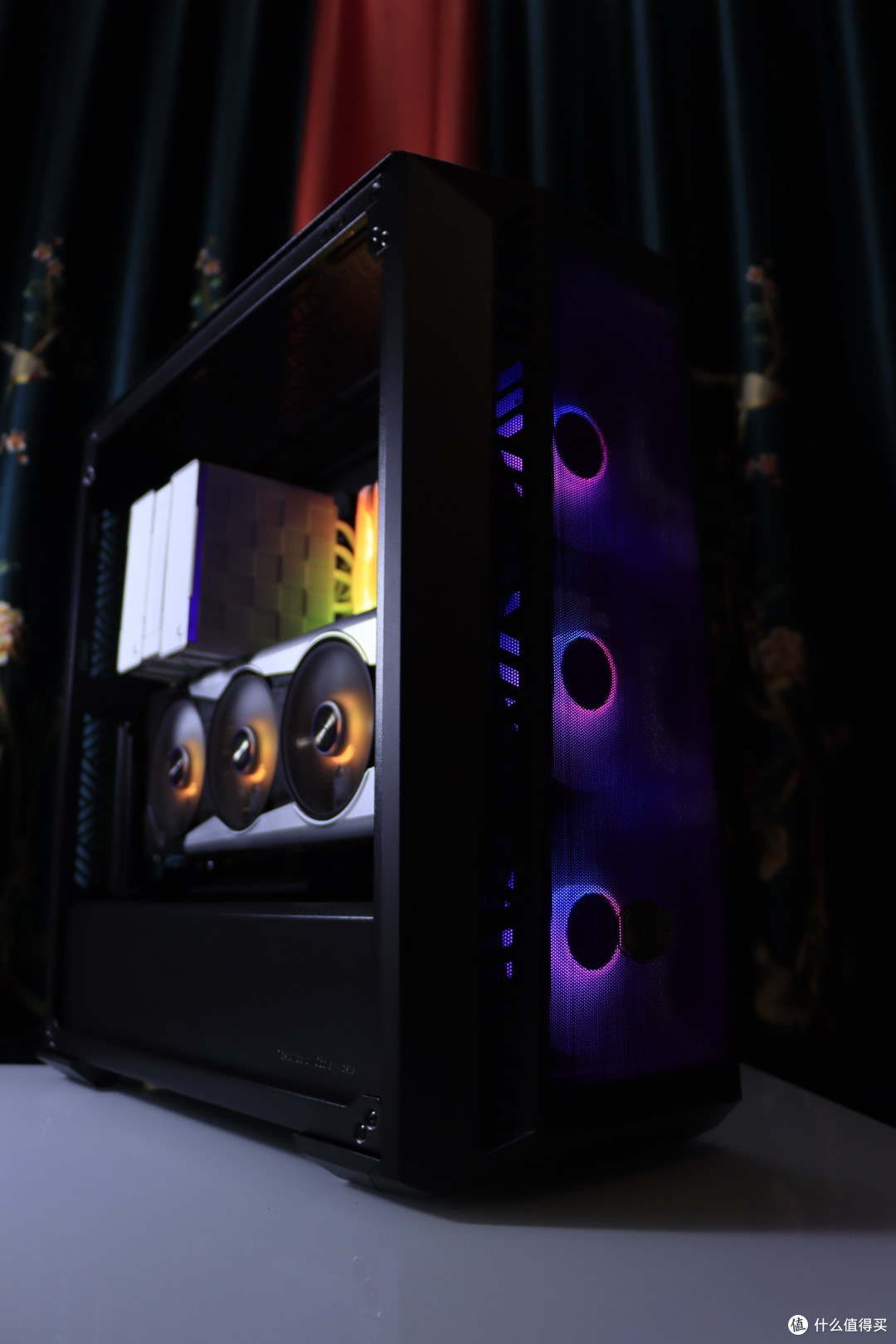

▲ 点亮主机后，采用 ARUA ARGB 整机一体化调控，采用彩虹模式。

▲ 换个角度看，视觉效果十分出色。

▲ 机箱正面的三把风扇可以支持 ARGB，为 +5V ARGB 插针。

采用了这些配件

CPU

AMD锐龙75800X处理器(r7)7nm8核16线程3.8GHz105WAM4接口盒装CPU1999元京东去购买

▲ CPU 采用 AMD 8 核心 16 线程的 CPU 5800X，当然，如果喜欢高性价比的朋友们，可以考虑 5700X。

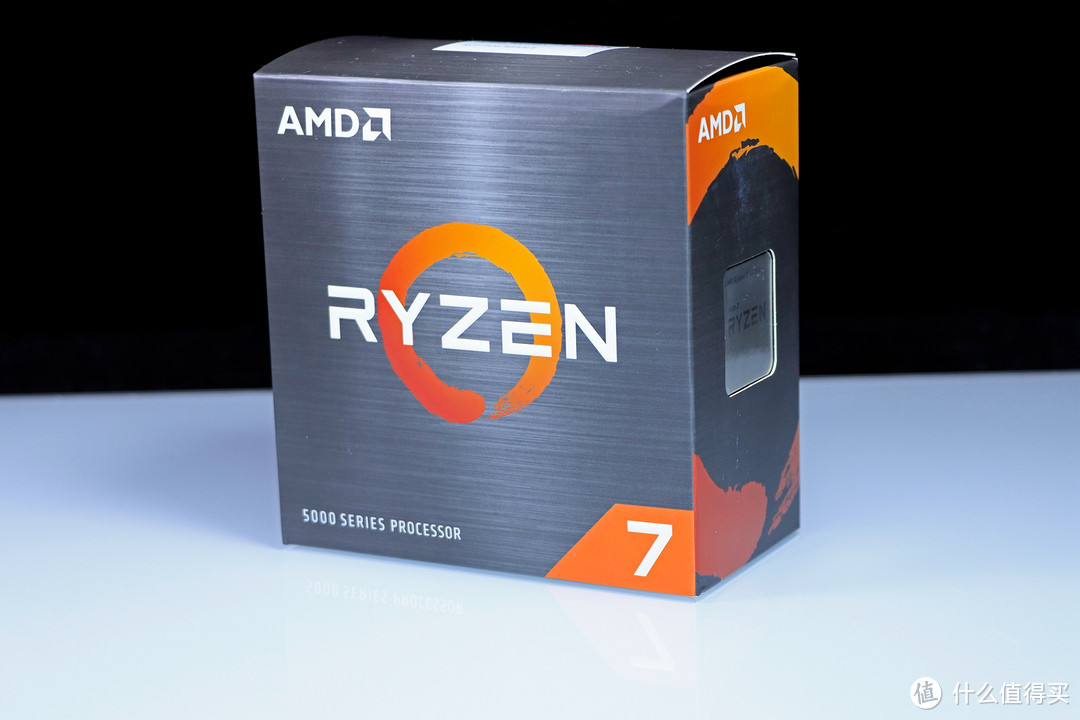

很经典的 Zen3 CPU 外包装。

▲ 5800X 不标配散热器，因此内里就是 5800X 本体，与贴纸、说明书。

▲ 5800X 本体，这估计是最后一代 AM4 造型的 CPU 了。

主板

华硕（ASUS）TUFGAMINGB550M-PLUSWIFIII重炮手主板支持CPU5600X/5600G（AMDB550/socketAM4）849元京东去购买

▲ 主板采用华硕 B550m 重炮手 WiFi 。

显卡

蓝宝石（Sapphire）AMDRADEONRX6950XT16GD6超白金OC16GBGDDR6RDNA2架构游戏显卡12699元京东去购买

▲ 显卡采用蓝宝石 6950XT 超白金 OC 版，这款显卡在外包装上与 6900XT 超白金 OC 版没有任何显著区别，除了 6900XT 换成了 6950XT。

▲ 6950XT 超白金 OC 十分的重，如果不采用额外的支撑措施的话，显卡会弯折，所以官方标配了一个高强度的显卡支撑架，当然还有个办法，就是把显卡垂直安装，我这次采用这种办法。

▲ 蓝宝石 6950XT 超白金 OC 采用非常巨大的散热规模，整个显卡采用越肩高 + 3 风扇 + 超大规模的散热塔体，加上非常出色的做工用料，整张显卡非常非常的重。

▲ 风扇采用最新的刀刃式轴流风扇，散热性能出色，风扇正中有配置 ARGB LED 灯泡，可以实现流光溢彩。

▲ 显卡顶部有可以 ARGB 的蓝宝石 LOGO 与 ARGB LED + 导光条设置，可以让显卡在正常安装位的时候，也拥有非常丰富的视觉效果。

显卡是 三槽 PCI 厚度，是目前最厚的一批显卡。

▲ 显卡采用 6 + 8 + 8 pin PCIe 显卡外接供电接口。

▲ 贯通式的金属背板，在没有 PCB 的地方有采用镂空处理，以加强显卡散热效果。

此外，背面还有 ARGB 的蓝宝石发光 LOGO，可以增加 6950XT 运行时的 ARGB 流光溢彩效果。

背板处还有 ARGB 5V 的接口，可以将信号线与主板的接口相连，实现整体的 ARGB 一体化控制。

▲ 显示输出接口为 3 * DP 1.4，一个 HDMI 2.1a 接口，都支持最大 8K 分辨率。每个接口都有配备防尘塞加以保护。

内存

金百达（KINGBANK）16GB(8G×2)套装DDR43600频率台式机内存条-幻光RGB灯条海力士原装CJR颗粒439元京东去购买

▲ 内存采用金百达幻光 RGB DDR4 3600 8G*2 海力士 CJR，这款内存条是目前性价比最高的 DDR4 3600 8G*2 RGB 内存条，而且本身拥有非常不错的超频能力，实测在保持默认 XMP 参数的前提下，轻松将内存频率调整至 DDR4 3800。

▲ 金百达内存条的外包装还是一如既往的简约，正面基本上看不出内存型号，要到背面的铭牌贴纸上，才可以发现内存的型号是幻光 RGB DDR4 3600 8G*2 海力士 CJR。小透视窗可以看到内存上铭牌贴纸，以二次确认产品型号。

▲ 内存被硬质塑料壳保护得很好，以防止运输过程中的损伤。

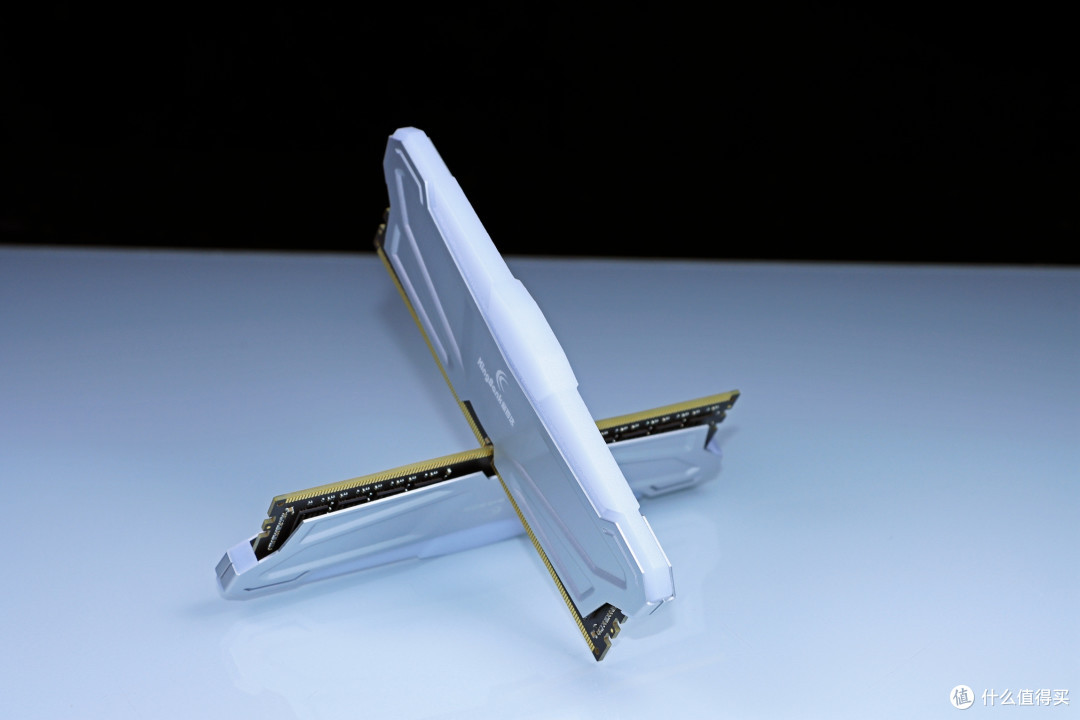

▲ 内存正面照，这对金百达幻光 RGB DDR4 3600 8g*2 海力士 CJR 内存条采用厚实的铝合金散热马甲，顶部搭配 8 颗 ARGB LED 灯珠，并采用柔光罩加以覆盖，这样可以实现 ARGB 的出色视觉效果。

▲ 越来越多的厂家把铭牌贴纸贴到正面，以方便玩家更快速的识别内存的参数。通过背面观察，我们可以直观感受到金百达这对幻光 RGB 内存条的简约图形设计，搭配上银色的配色，非常适合时下流行的白色主机。

▲ 简约的造型，明快的线条，会让用户更好地搭配主板，这一对 8G*2 的内存条仅售 399 元，而且可以 RGB ，实测稳超 DDR4 3800 C18，是非常值得购买的。

▲ 顶部的柔光罩覆盖区域非常大，会让用户获得更大的 ARGB 视觉效果区域，获得更加饱满的视觉效果。

▲ 插入主板时优先插入从外向里数的 第一槽跟第三槽，这样能够获得更好的电气性能跟兼容性。

SSD

影驰M.2256Gnvme擎512G/1TBPCIE电脑SSD固态硬盘M2250G/500G529元天猫精选去购买

▲ SSD 采用入门级的影驰 擎 V2 PCIe 3.0 SSD 1TB 作为系统盘，虽然读写速度不如顶级的 PCIe 4.0 M.2 SSD，但是作为系统盘以及存储部分常用软件，它非常合适。

▲ 影驰的这款 擎 V2 1TB 查询保修条款为 1800 TBW / 3年保修。

▲ 产品全家福，包含有 擎 V2 跟合格证、产品保修卡。产品采用硬质塑料壳加以包裹保护。

▲ 影驰的擎 V2 是入门款 SSD 里为数不多标配有厚实散热片的型号。而且散热片非常具有特色，识别度非常高。

▲ 擎 V2 SSD 采用上下双面的散热片设计，并采用4个螺丝将两片散热片加以紧固，已形成一个完整的散热整体，这样能最大化的保证 SSD 的稳定运行。

▲ 底部跟侧面的散热片采用铝合金材质，并打磨至高亮，呈现出非常不错的镜面效果。底部贴有产品的铭牌帖子，是产品的保修凭证。

▲ 擎 V2 的散热片中间有贯穿的三个通风孔，能最大化利用机箱的自然风道进行散热，提升散热效率。散热片与主控、NAND 颗粒采用高导热硅脂片作为导热介质。

▲ 准备装机，看看它的实际性能。

▲ 把 CPU 、 内存条、SSD 都安装到主板上。

显卡转换支架

酷冷至尊(CoolerMaster)显卡转向支架V3套装(适用全品牌MATX和ATX机箱/模块化设计/PCI-E4.0转接线)499元京东去购买

▲ 酷冷至尊退出了全新的显卡转向支架 V3。这款支架最大特点就是支持 PCIe 4.0 并且拥有出色的兼容性，可以安装到 MATX / ATX 机箱里。

▲ 它包含支架部分跟 PCIe 4.0 转接线。

▲ 支架采用非常厚实的热浸镀锌钢板 SGCC，结构强度比起过往提升 42%，可以承载更重的旗舰级显卡，产品的寿命也更长。

整体装配后，可以稳定的立放在桌面之上。整个 PCIe 4.0 X16 的数据线非常有酷冷的特点。安装支架需要用到配件包里的螺丝，以及参考说明书。

▲ 支架整体分为两块，一块是机箱转向部分，需要把机箱的所有 PCI 挡板拆除，把机箱转向支架安装上。

另外一部分就是显卡安装支架，把 PCIe 4.0 延长线紧固到显卡安装支架后，就可以把显卡安装，并通过螺丝紧固到支架之上。

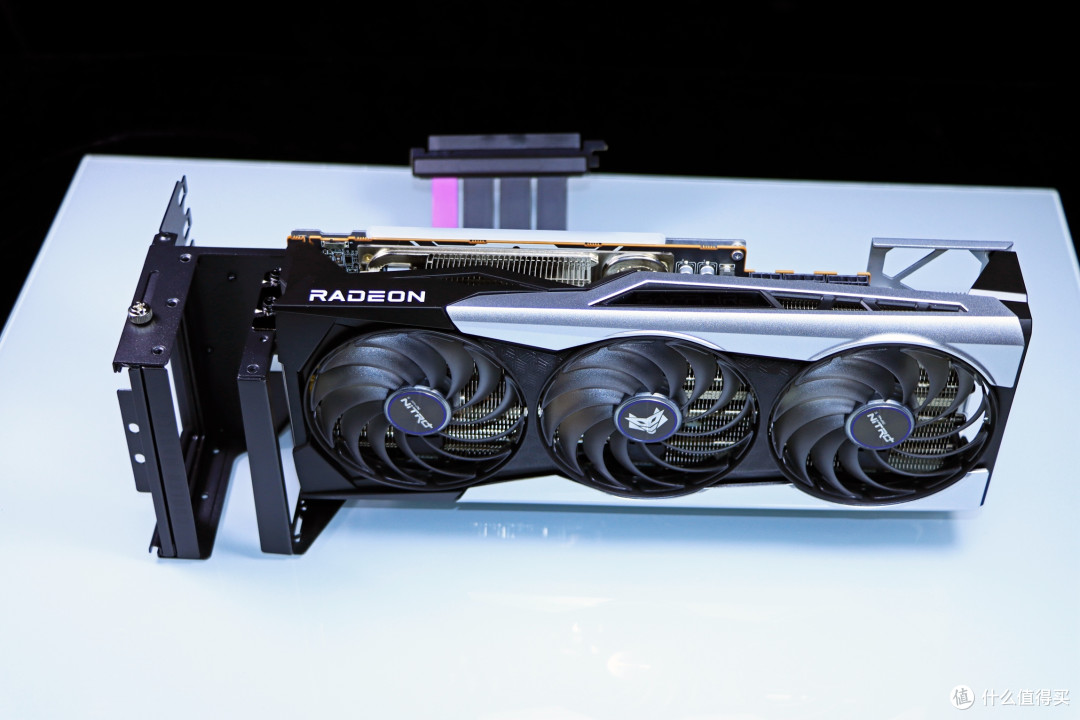

▲ 蓝宝石 RX6950XT 与显卡安装支架部分的安装实例。

▲ 安装完毕后，可以通过免工具快装 / 快拆旋钮，快速将整个显卡支架合体。

这款显卡支架可以在水平方向上根据实际情况横向调节，调节范围在 15~65mm 范围，

此外，进深方向上也可以进行调节，只需松开顶部的银色手拧螺丝，即可实现显卡纵深方向 0~30 mm 的调节范围。ATX 机箱实测维持 0 mm 的纵深方向调节可以让显卡 PCI 出风更加顺畅，让显卡运行得更加稳定。

散热器

九州风神（DEEPCOOL）冰立方620白CPU风冷散热器（AK620/镀镍六热管/260W散热/FDB风扇/支持LGA1700）359元京东去购买

▲ 散热器选择九州风神的 冰立方 620 白色版，这款散热器颜值高，安装简便，散热能力出色，运行噪音较低。

外包装盒是简约的后牛皮纸，外面再套上包含产品型号以及产品缩略图。

▲ 冰立方 620 白色版颜值非常高，散热塔体整体采用白色喷涂。标配两把 FDB 轴承 FK120 静音风扇，在风扇与风扇扣具、散热塔体的连接处有减震橡胶包裹。散热塔体采用矩阵式鳍片组，搭配上 6 条镀镍烧结特调抗重力热管，整体可实现高达 260W 的 TDP 散热，散热性能非常出色。

▲ 底部采用纯铜底座，并镀镍，采用铣工艺，将表面铣成微凸形状，以增大与 CPU 的接触面积，增大导热效率。热管与底座采用焊接工艺。

▲ 散热塔体鳍片之间采用扣 fin + 折 fin 工艺，可以最大化保持鳍片之间的间距稳定，鳍片与热管采用穿 fin 工艺，穿 fin 率在 95% 左右。

电源

安钛克(Antec)HCG850金牌全模/10年换新/全日系电容/电脑主机机箱电源850W（支持3080/14cm短机身/智能温控）929元京东去购买

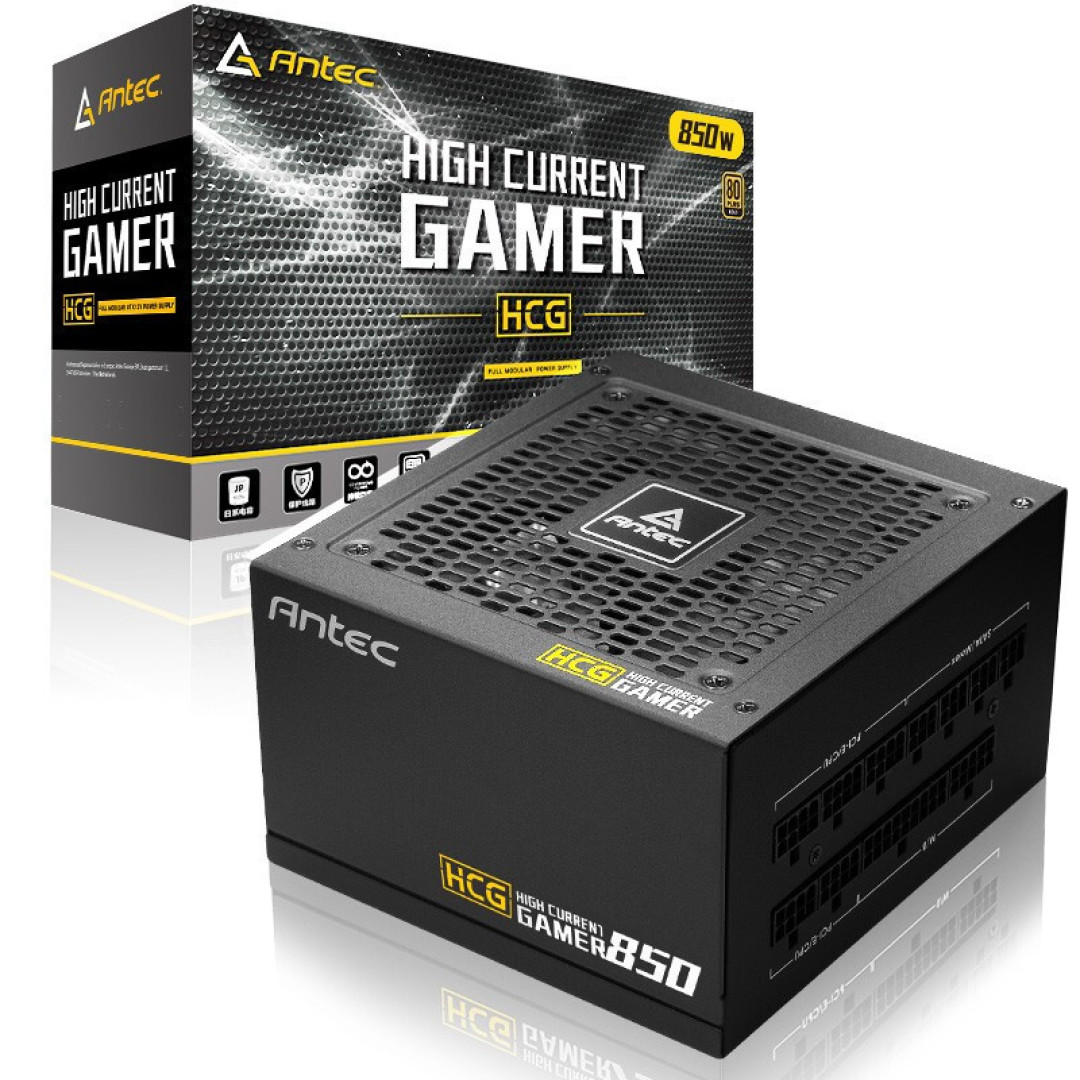

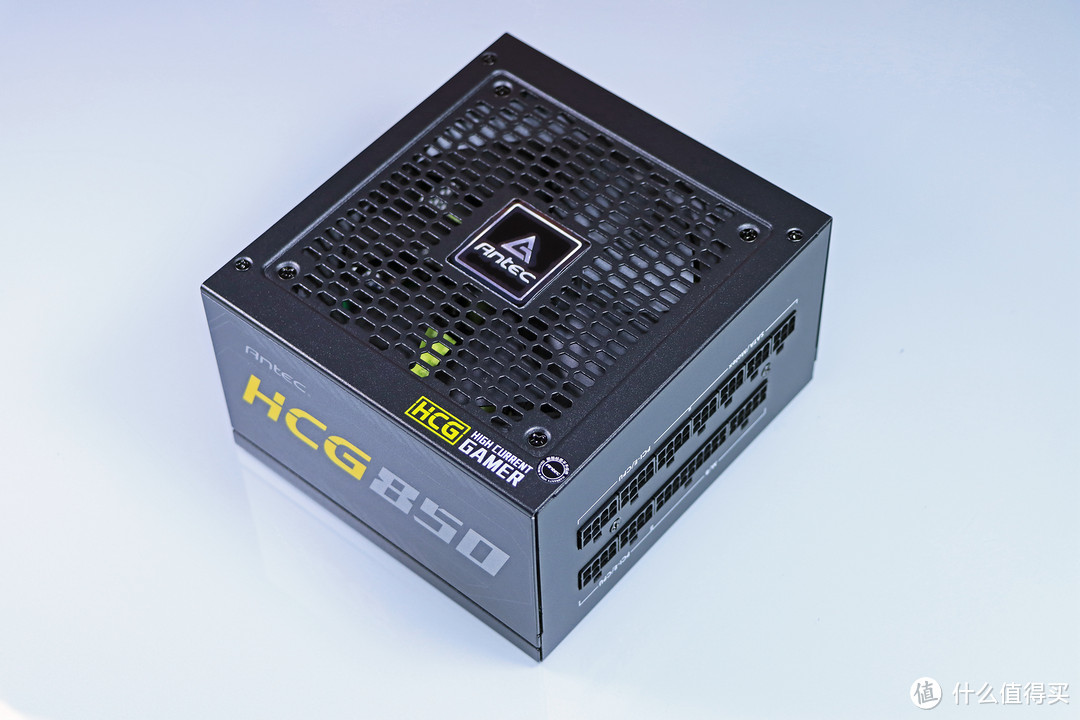

▲ 电源采用安钛克 HCG 850W，这款电源是 80PLUS 金牌认证电源，采用全模组设计，电源售后 10 年售后，以换代修。HCG 850W 采用全日系电容，采用主动式 PFC + DC-DC 同步整流技术，输出稳定非常出色，典型负载下转换效率非常高。

▲ HCG 850 采用短机身设计，兼容性非常高，部分 ITX 机箱都可使用。标配 FDB 液压轴承散热风扇，运行十分安静，在 AC 电源输入端处有风扇曲线切换按钮，可以实现静音模式 / 标准模式双模切换。

▲ 电源背面有铭牌贴纸，有各个电压的输出功率标识，此外电源生产还遵守国家强制 3C 认证以及欧盟 CE 等安全标准。

▲ 模组线非常柔软，可以根据实际使用需求加以安装，以最大化减少理线难度，增加机箱的通透性。

机箱

酷冷至尊(CoolerMaster)MB520MESH中塔机箱(支持EATX主板/精密冲孔网前面板/可拆卸式顶盖/玻璃侧板)499元京东去购买

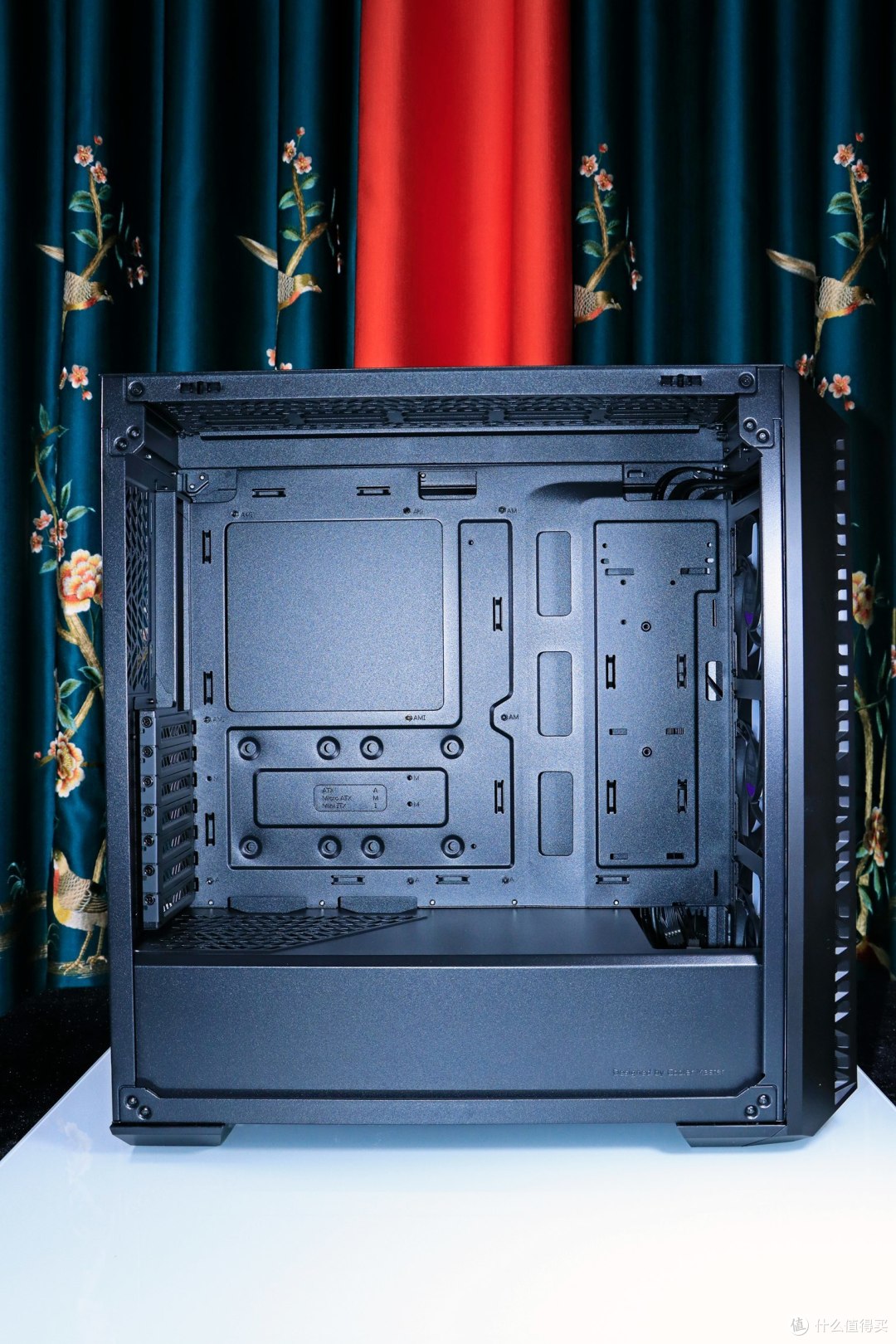

▲ 机箱采用酷冷至尊 Masterbox 520 Mesh 机箱，酷冷至尊在原先经典的 Masterbox 520 优化升级后的机箱。Masterbox 520 Mesh这款机箱前面板更换成风道更加通透的大面积防尘网面板，钢化玻璃侧面板也做了进一步优化，能够更为简单、安全的拆装钢化玻璃侧面板。

▲ Masterbox 520 Mesh 前面板采用大面积的防尘网，同时两侧面保留 Masterbox 520 动感流线型进风设计，增加了机箱的通透性，更能满足时下更高性能的电脑配件散热需求。

机箱前面板区域标配三把 ARGB 散热风扇，采用 5V ARGB 接口，适配目前主流型号的众多主板。

前面板区域也可以换装 360 / 280 一体式水冷散热器 or 3 * 12025 or 2 * 14025 散热风扇。

▲ 钢化玻璃侧面板在保持原先 Masterbox 520 出色的无边框设计的同时，优化升级成免工具卡扣 +卡槽式快拆快装方式，这样能让用户更加快捷、安全的拆装钢化玻璃侧面板，以实现电脑的定期维护。

▲ 右侧面板采用 SECC 材质，在侧面板之后拥有十分出色的背线空间。

▲ 机箱顶部标配磁吸式防尘网，机箱顶部支持安装 360 / 280 / 240 / 140 / 120 一体式水冷散热器 or 3 * 12025 or 2 * 14025 散热风扇。

▲ 机箱的 i/o 交互区域在前面板顶部，通过合适的角度设计使得这一面正好迎向使用者。Masterbox 520 Mesh 标配 Type C 接口以及 USB 3.0 Type A 接口，电源键集成了指示灯，通电之后可以观察到酷冷至尊的 LOGO ，3.5 mm 同轴耳机接口，以及重启键。

▲ 机箱的内里五金架构十分优秀，机箱的理线出线口都有采用橡胶防尘设计。独立的电源仓设计，电源仓顶部有通风网设计，已适配部分用户电源方向安装需求。

机箱最长支持 410mm 的长显卡，最高支持 165 mm 高度的风冷散热器。电源长度最大支持 180MM，兼容性非常出色。

▲ 机箱的背线空间非常出色，有内凹的区域专门为背线开拓出广阔的藏线空间，背线束线拉环配置非常合理，可以让用户理出非常出色的背线，机箱标配有 2 * 3.5 英寸硬盘位，以及 2 个 2.5 英寸硬盘位，配件里有 3.5 英寸硬盘免工具安装支架，可以实现硬盘的快速安装。

理论性能测试

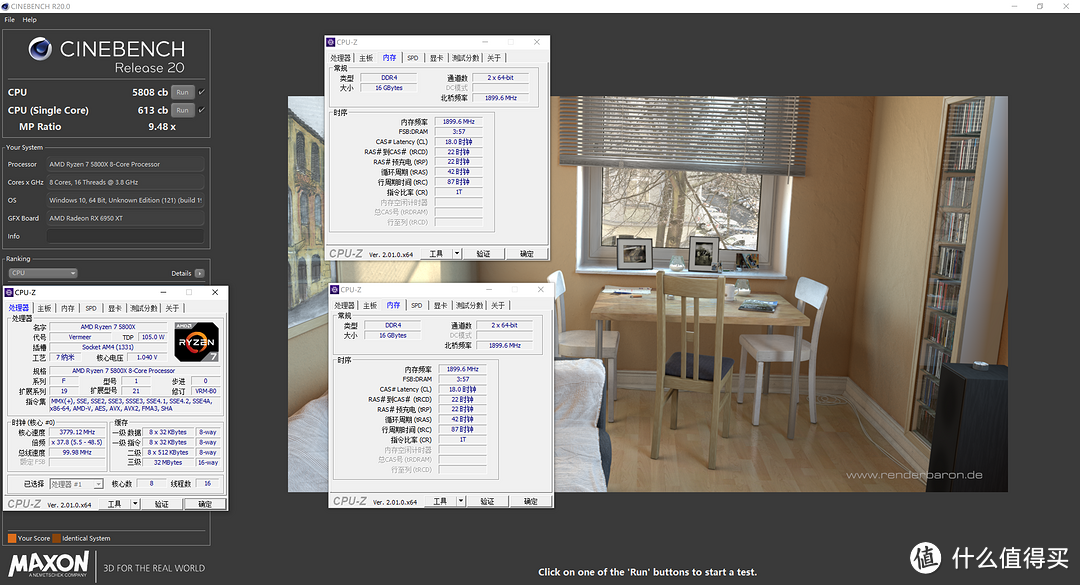

▲ 5800X 就绝对 CPU 性能上，是领先 5800X3D 的，毕竟频率更高，更多 TDP 向 CPU 倾斜，5800X3D 游戏会强点，5800X 更像一个多面手。金百达幻光 RGB DDR4 3600 C18 海力士 CJR 实测可以在保持 XMP 参数的前提下，超频至 DDR4 3800 C18 ，性价比非常出色。

▲ 当然更高的内存频率 + 更高的 FCLK 北桥频率，会让 CPU 的性能得到更高的释放。整台机会在分支预测能力上更加出色。

▲ 而实际上，如果 CPU 散热器更为出色的话，5800X 可以超频至更高的频率，如果是购买 5700X 或者现阶段京东在售的 5800X B2 步进，超频能力会更加出色，CPU 发热会更加低。5800X 就各方面实用性来说，是一款非常出色的多面手，而且套装价格还非常出色。

金百达 幻光 RGB DDR4 3600 C18 海力士 CJR 超频之后更高的内存频率跟 FCLK 频率，会一定程度上增益整台电脑的性能。

▲ 内存与缓存性能测试，金百达 幻光 RGB 海力士 CJR 更高的内存频率带来更为出色的内存性能，也带来更高的 FCLK 频率，整体性能比起默认有了适当的提升。

▲ 擎 V2 是 NVMe 1.3 协议标准，采用 PCIe 3.0 X4 传输通道的，比较适合老电脑升级，或者预算不太充裕的玩家购买使用，能完全满足日常使用需求，是非常具有性价比的入门款 M.2 NVMe SSD 。

▲ 擎 V2 1TB 的标称读写能力是 2400MB/S 的读取速度与 1900 MB/S 的写入速度，实测是达标，并且适当超过的。

▲ 影驰 擎 V2 1TB 1GiB 测试块下的读写速度，可以看到，这个速度对于很多预算有限的玩家是非常不错的性能流畅度表现，能够有非常稳定的读写性能体验。

▲ 就算是 64GiB 大测试块下的连续读写，也能维持较为出色的连续读写速度，4K 多线程随机写入能力会降低，毕竟这是入门级的 M.2 NVMe SSD，不能奢求太高。

▲ 3Dmark 的 CPU 项目测试，就测试成绩而言，绝对性能上，是 5800X 比起 5800X3D 更高。

▲ Fire Strike 项目测试，6950XT 果然是目前旗舰级的性能，表现是非常抢眼跟出色的。

▲ Time Spy 项目测试，可以看到，垂直安装的 6950XT 在性能上并不会跟传统安装方式有什么明显的性能差别，当然，也可以说 PCIe 4.0 X16 的转接线性能非常出色。

▲ 6950XT 的动态实时光线追踪性能比起它的游戏性能来说，比较弱，不过，它主要解决的是有没有的问题，而强不强还是要看下一代或者第三代的显卡架构。

开启 SAM 技术前后的游戏性能对比

▲ FarCry 6 开启 SAM 技术后，游戏的提升表现不大，但是总体来说，有开 SAM 技术的前提下。流畅度都会获得提升。

▲ 尘埃5 的 benchmark 性能测试对比，可以看到 SAM 技术也会带来流畅度提升，1080P 下提升会多一些，但是提升幅度不大。

▲ 刺客信条 英灵殿开启 SAM 技术后，无论是 1080P 还是 2K 、4K 分辨率，都获得了超过 10% 的流畅度能够提升，所以，SAM 技术在刺客信条英灵殿项目上，会带来比较明显的性能提升。

▲ 开启 SAM 技术对于 极速竞技 地平线5 带来的流畅度提升非常明显，无论是 1080P 还是 2K 、4K 分辨率带来的性能提升都在 20% 以上，甚至于逼近 30%，这个提升幅度堪比显卡升级。

▲ 开启 SAM 技术对于荒野大镖客2 救赎会带来些许的流畅度提升，开启后会享受 4~8% 的流畅度提升。
