只要五块钱？！十年老古董焕发新生，马卡龙暖手宝再次上岗！

前言

最近南宁一直回南天阴冷阴冷的，想找个暖手的，结果七找八找翻出来十年前的马卡龙暖手宝。淘宝上还有购买记录，居然是2015年！算算这个时间几乎是刚来南宁没几个月的时候买的，这十年间经历了多次搬家，后面又买新房，装修，居然它还在，也算是曾经的见证了。开机果然没有反应，这么多年过去啦电池估计早就废了，干脆修复一下，毕竟十年了！

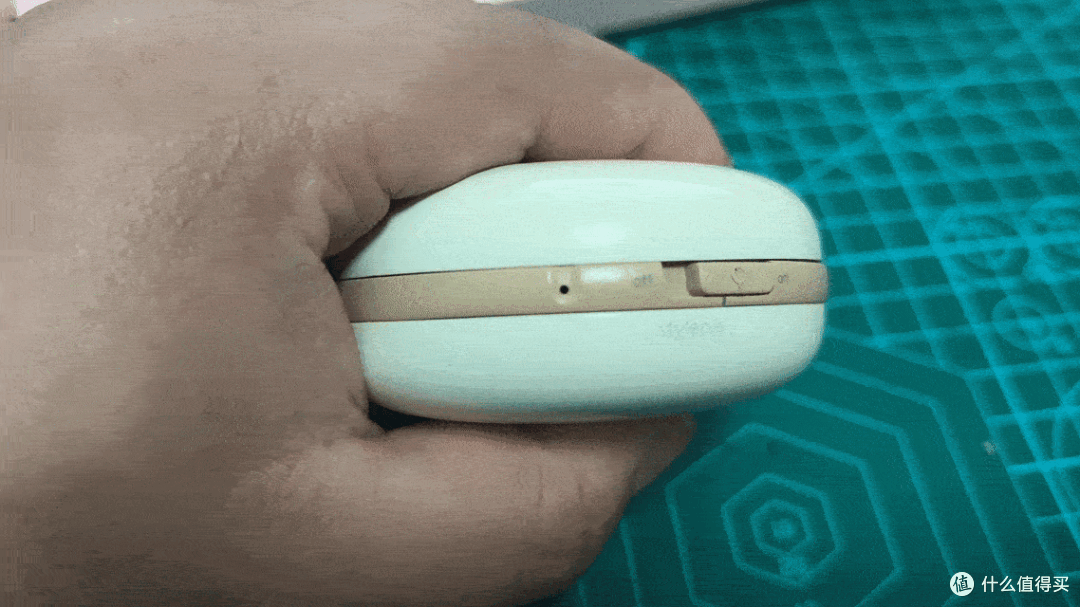

就是这么个小玩意，长得特别想马卡龙小饼干各种不同的颜色，因此而得名。这东西外面左侧一个圆孔，右侧是开关。使用时打开开关，往圆孔里面吹一下气，过一会就发热了。十年前这玩意儿还挺稀奇呢！

又是过盈冲压的结构，这种结构拆解是往往需要暴力，结果就是再装回去时很难恢复原样。中间蓝色的就是电池，这次主要任务就是更换这块电池。顺便拆解下，看看它的工作原理。

电池顶部的红黑双线是连接电池与电路板的导线，一般默认红接正，黑接副。中间这块电池原来的容量是3000mah，我本想塞进去一颗18650电池，结果很尴尬，长度不够，最后的结果就是塞入一颗18350，但问题是会出现很大的空隙，而且家里没导线了，干脆网购了一块聚合物电池替换上。

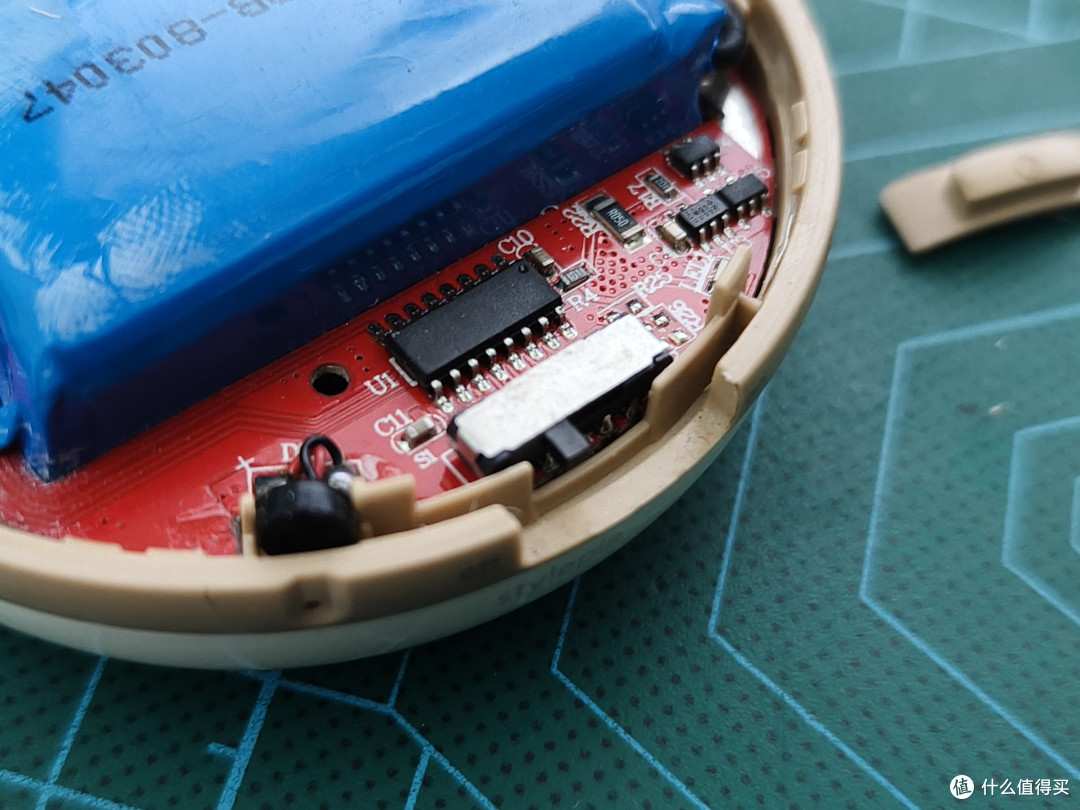

电池侧面的缺口处，是开关已经被拆掉了，旁边的黑点是传感器，电源开启，对着它吹气，暖手宝开始工作。开关的另一侧还有点亮指示灯被挡住了。

继续拆解，电路板可以拆卸下来，要小心不要破坏，两个半圆盘的底部就是发热部分了。注意看右边圆盘黑色胶布下方有一块方形的银色物体，那就是导热板，金属材质，固定在塑料外壳下面。

把圆盘上的黑色海绵扣下来，终于露出了核心部分的庐山真面目，白色的方块是陶瓷加热板，实际里面是电阻丝。旁边黑色水滴状直接连接铜线的是温度传感器，注意看铜线比较粗而且没有外皮包裹。

至此原理弄清楚了：通电加热陶瓷发热板，再经过陶瓷发热板把热量传递到导热金属板，再传递到塑料外壳上暖手，并由温控控制温度不至于过高。这又就解释了为啥开机需要十秒作用外壳才能感觉到热量，实际加热几乎是瞬间的，测试换件摸了下陶瓷加热板烫得很。。。

电池到货傻眼了，对比一下一个是瘦子一个是胖子。聚合物电池上都有型号，购买时对应型号购买即可，比如蓝色的原配电池写着803047表示厚度8.0mm，宽度30mm，长度47mm的三围尺寸，LPB代表聚合物锂电池，所以连起来就是长47mm，宽30mm，厚度8mm的聚合物锂电池。买电池直接拼多多买，便宜不少，可惜贴不了链接。

长度没找到47mm的，只好选用40mm的了，结构到手厚度少了一半，才发现它的这个电池应该是两块叠在一起的，但是当时没拆开，被我扔掉了，也就不能解答了。也就是说即使我修好了，续航也要打折扣。

上老铁直接取下原来的导线。

临时放置新电池，比划下导线长度截断。

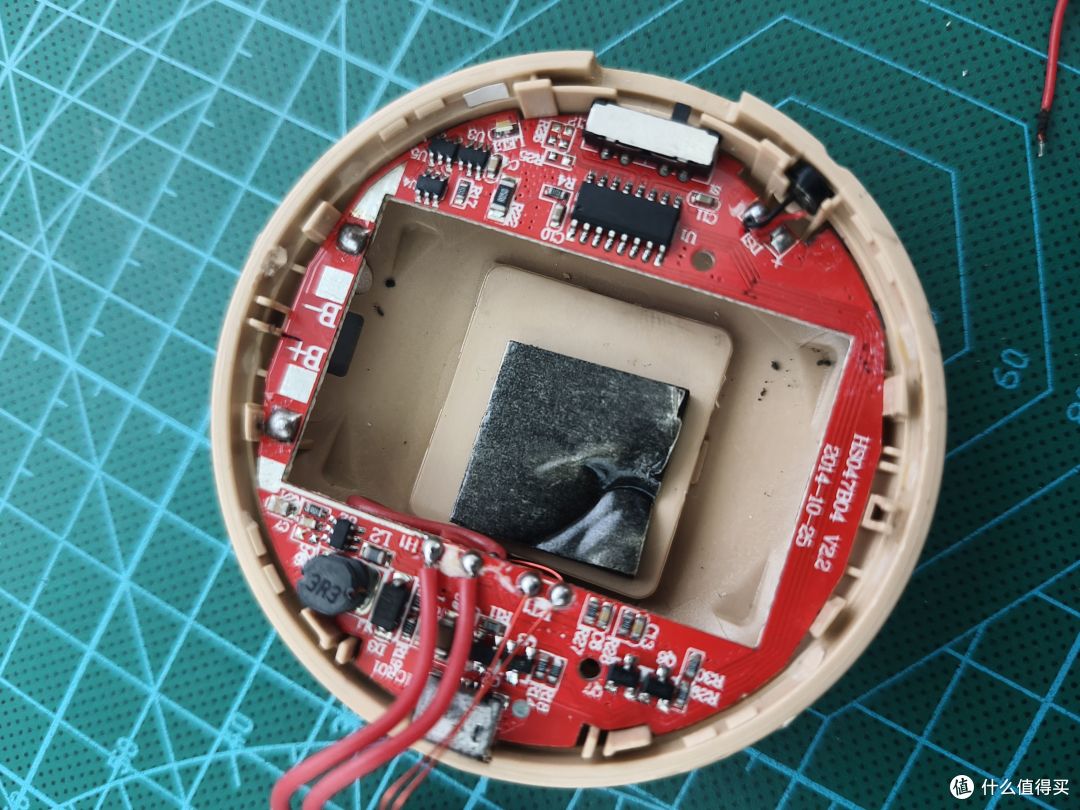

安装商发热板的保护盖，揭开表面的双面胶，等会把电池直接固定在双面胶上。

把导线和电路板正负极焊在一起。

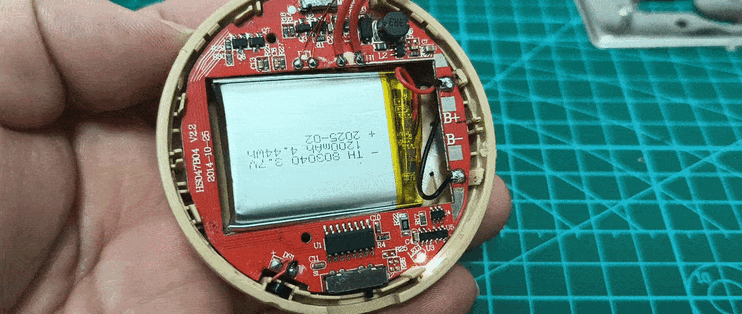

打开开关，对着传感器位置吹气，电量指示灯亮起，陶瓷板发热，烫手，测试功能正常，可以安装。

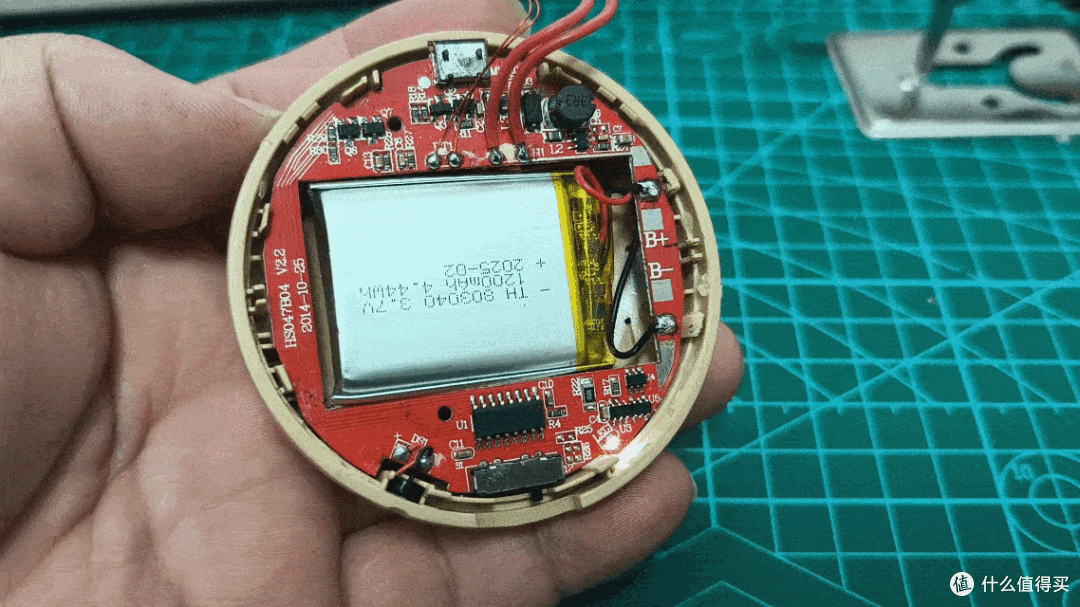

安装完毕，再次测试充电功能，充电中，呼吸灯亮起，充电正常。

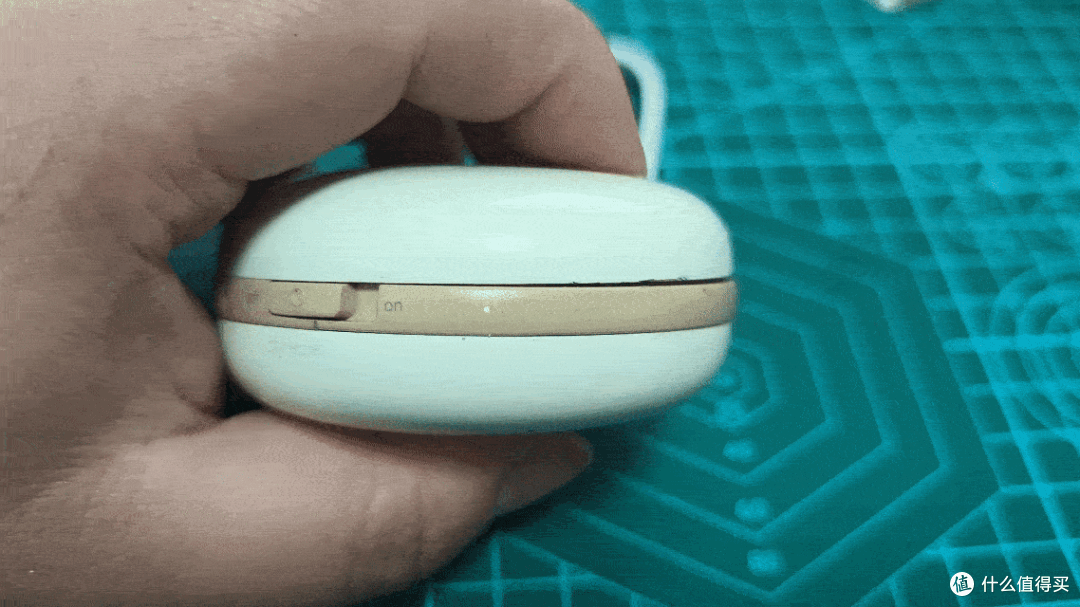

最后工作测试，开机后大约十秒左右热量传递到外壳，渐渐升温，大约有50/60的温度，暖而不烫。

宕机十年的马卡龙充电宝终于再次上岗，可惜这次的修复并不完美，一是电池容量打了折扣，影响了续航，而是安装回去了表面缝隙较大，有点难看。好在功能都正常，也算是达到目的了。很多小东西，其实修理起来很简单，不要怕复杂，拆开来看看搞清楚原理，就能自己折腾了，好了我要暖手去了。
