「云塔-2」手搓了一个超迷你+高颜值+强散热双盘位NAS机箱—云塔2

今天的主角，比较特别，这台云塔2机箱，是我第一款亲手设计的NAS机箱！

视频在此：

首先还是上图

之前折腾NAS，不管是成品机箱，还是各路大佬的神仙作品，说实话：都有种“穿别人的鞋走自己的路”的感觉——好是好，但总有些自己想法和执念无法实现。我曾经苦苦等待，盼着有大佬能设计出一款——颜值在线，散热能打，尺寸迷你，还能塞双3.5英寸硬盘的机箱。可惜左等右等，也一直没有等到……一直到了今年5月，我彻底看开了：等啥呢？没人做，那就自己上！既然没有大佬设计，那就自己变大佬！白天摸鱼画图，晚上爆肝建模，终于——在熬了N个夜晚之后，这台集“高颜值+小体积+强散热”于一身的双盘位NAS机箱——云塔2，正式诞生！这次不用将就，不用凑活——这就是最接近我心里所想的双盘位NAS机箱，它终于从脑海里落地到了现实世界！

为啥叫“云塔”呢？很简单——NAS是个人云，机箱立起来像座小塔，所以合起来就是“云塔”整机尺寸为130×110×229mm，妥妥的小个子

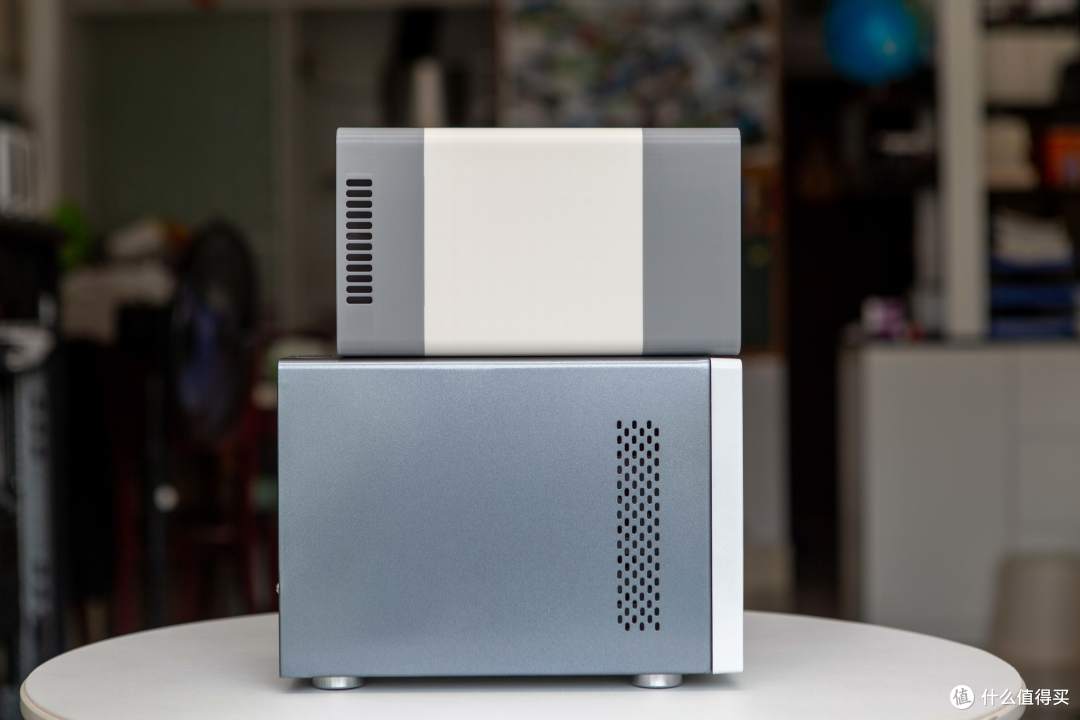

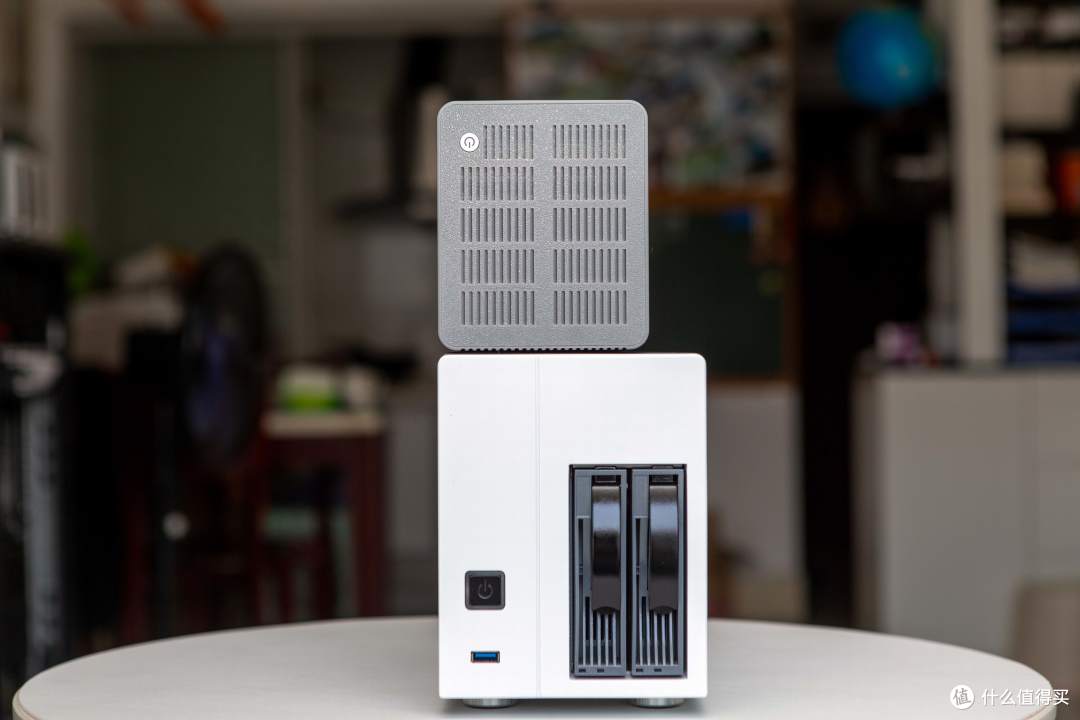

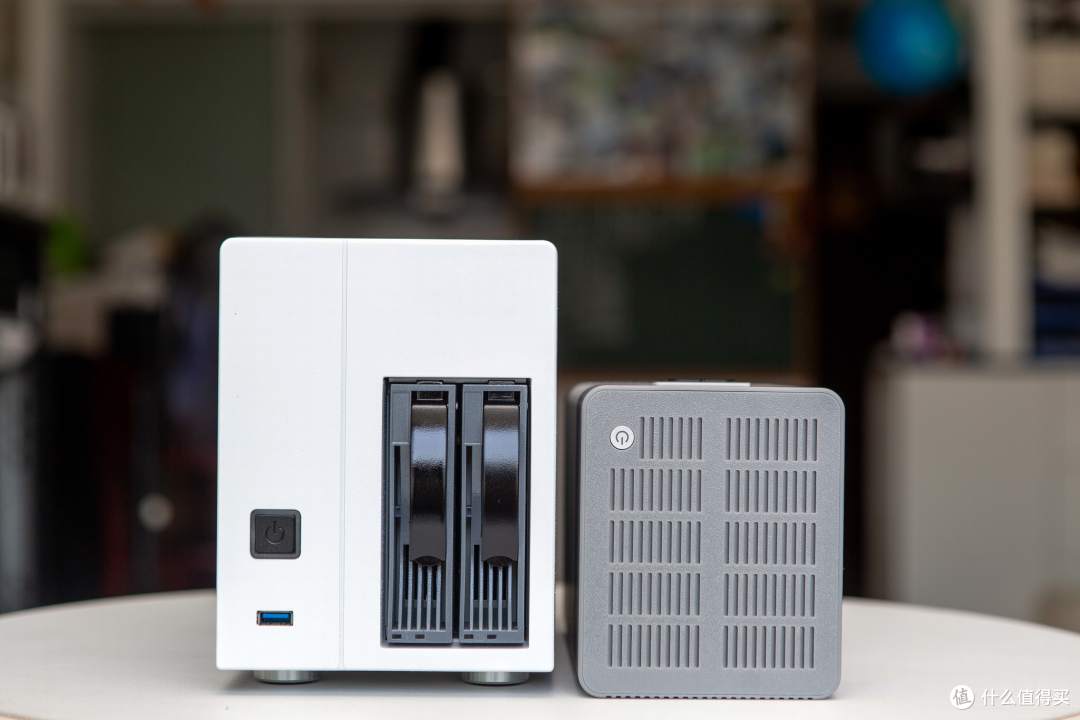

比暴风机箱三围都小了一大圈，整体体积大概只有暴风的一半左右——哪怕是空间寸土寸金的桌面、电视柜，也能轻松安放，丝毫不占地方。

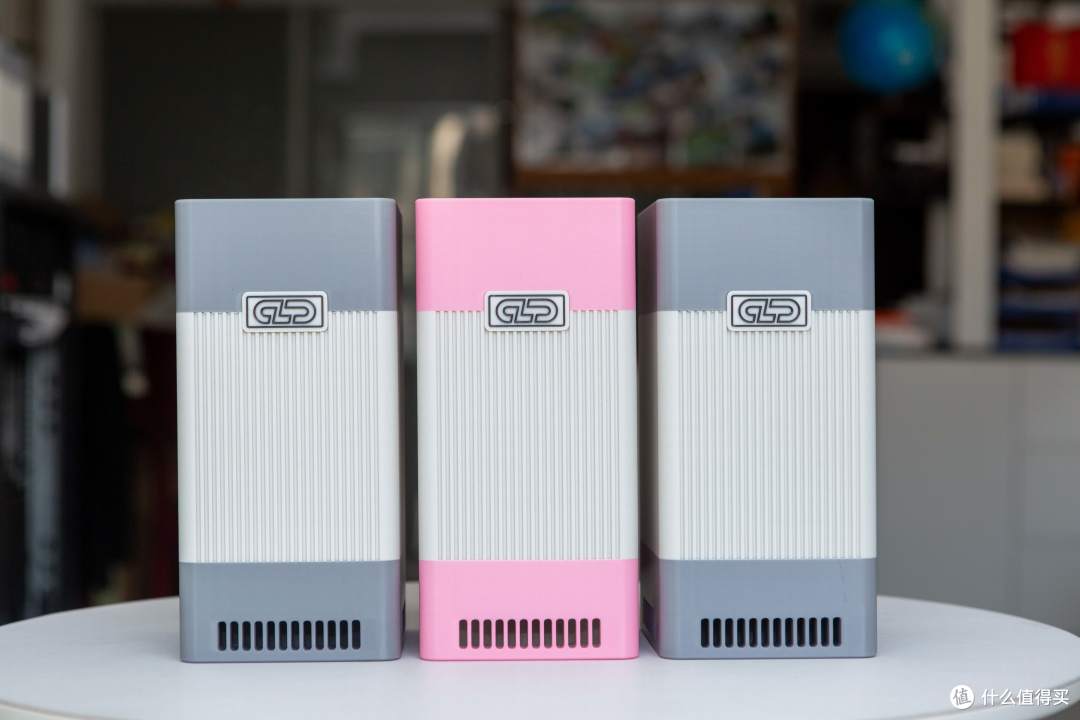

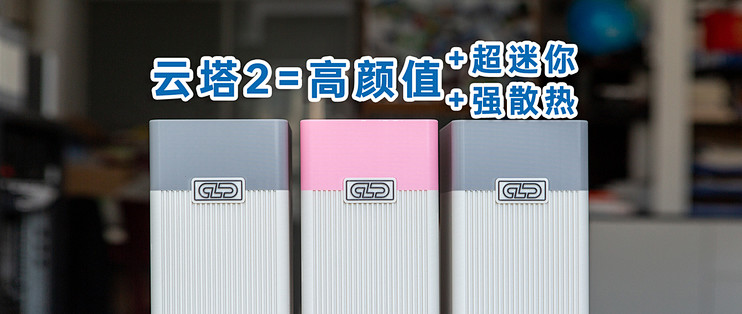

箱全身采用了高质量3D打印工艺，标准配色是经典的灰-白-灰三明治配色，上下灰色、中间白色，百搭又耐看。

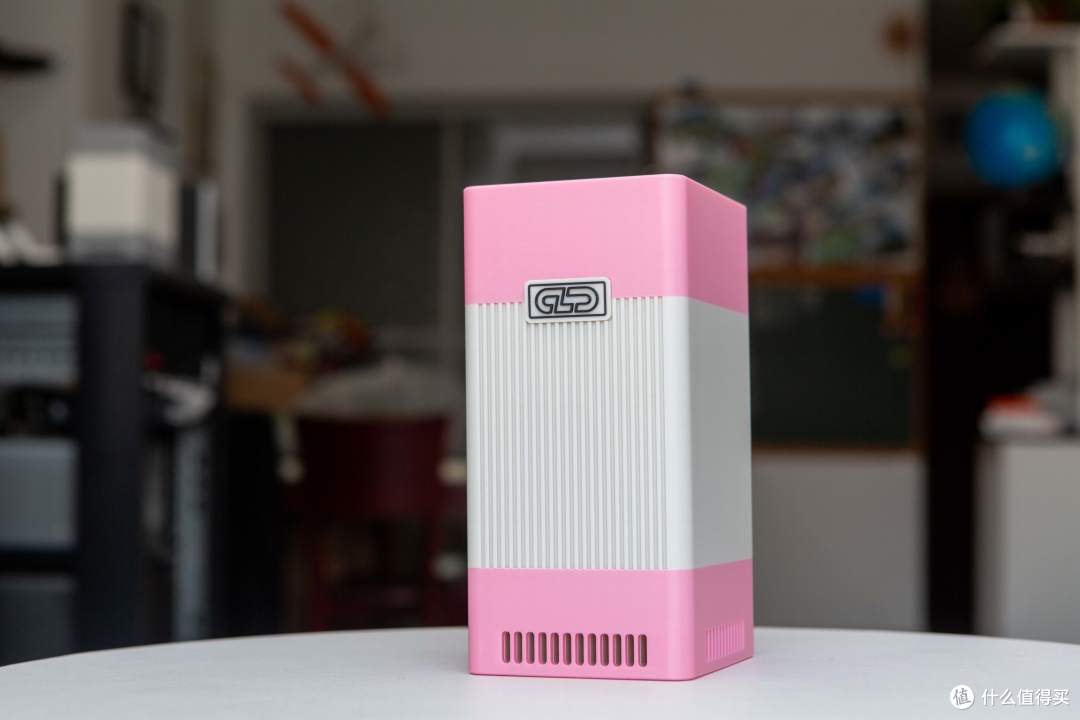

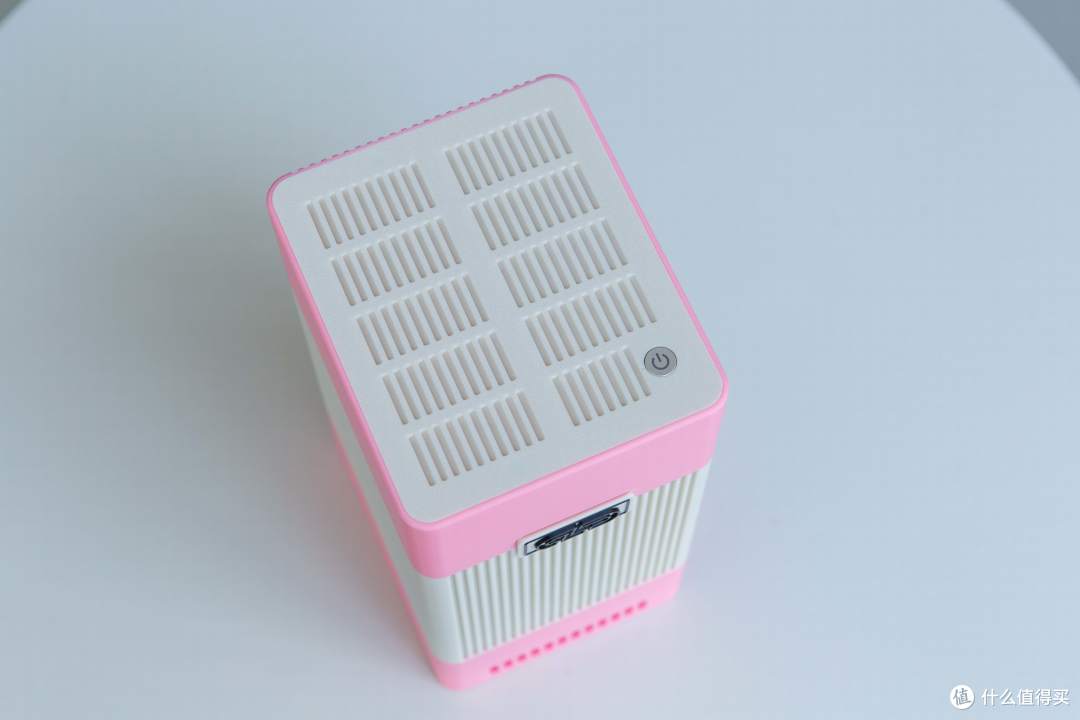

当然，要是喜欢特别的配色的也完全OK——比如我自己还专门打印了个“猛男粉+白”，整机粉白粉白的，少女心爆棚。

这就是3D打印的好处：颜色随心换，个性随意挥洒。

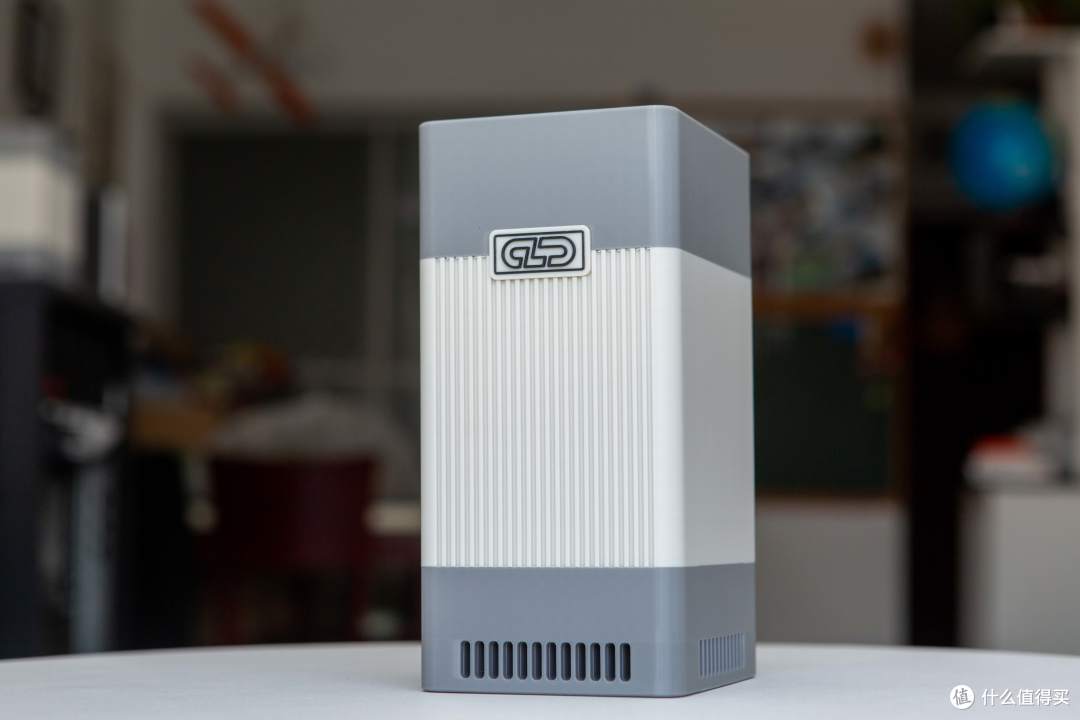

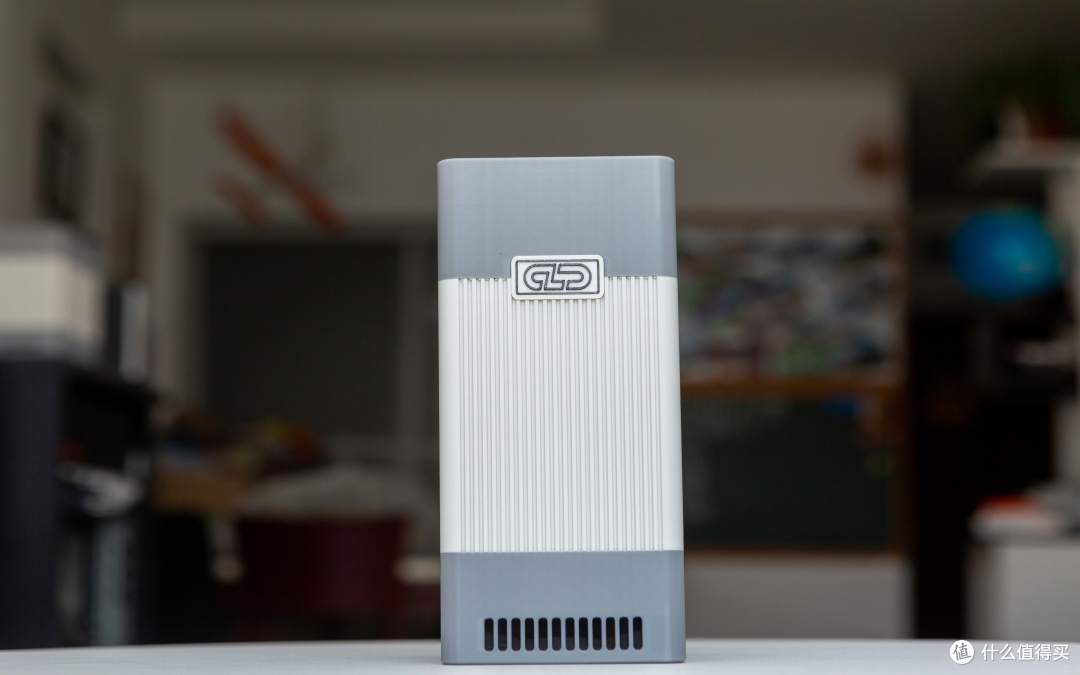

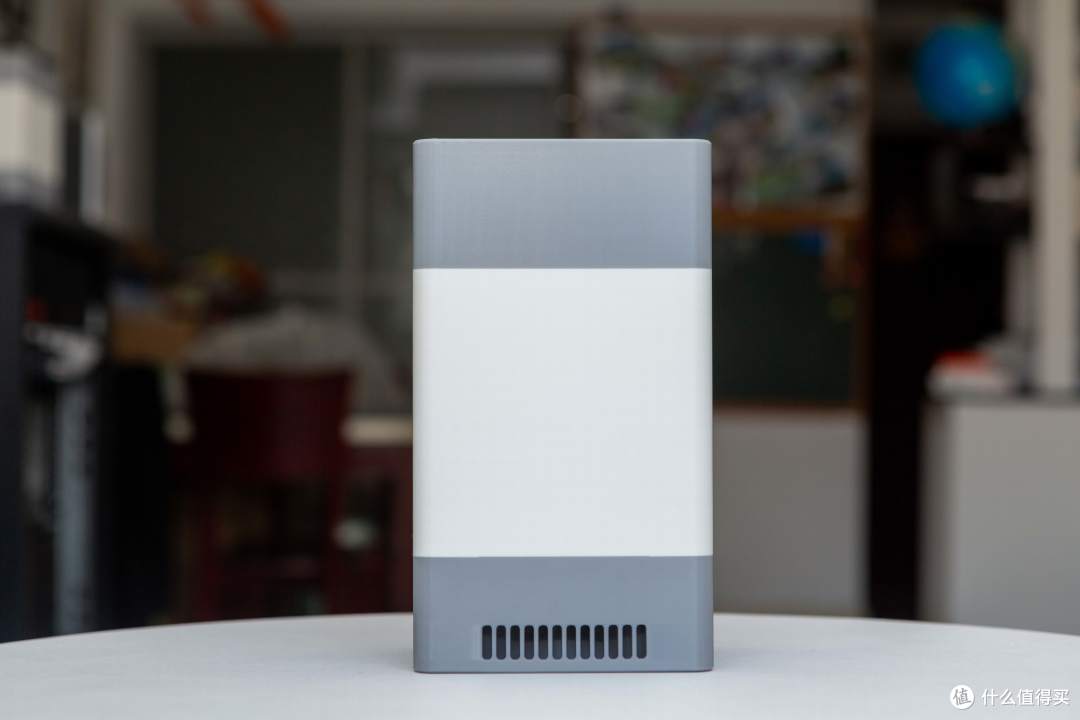

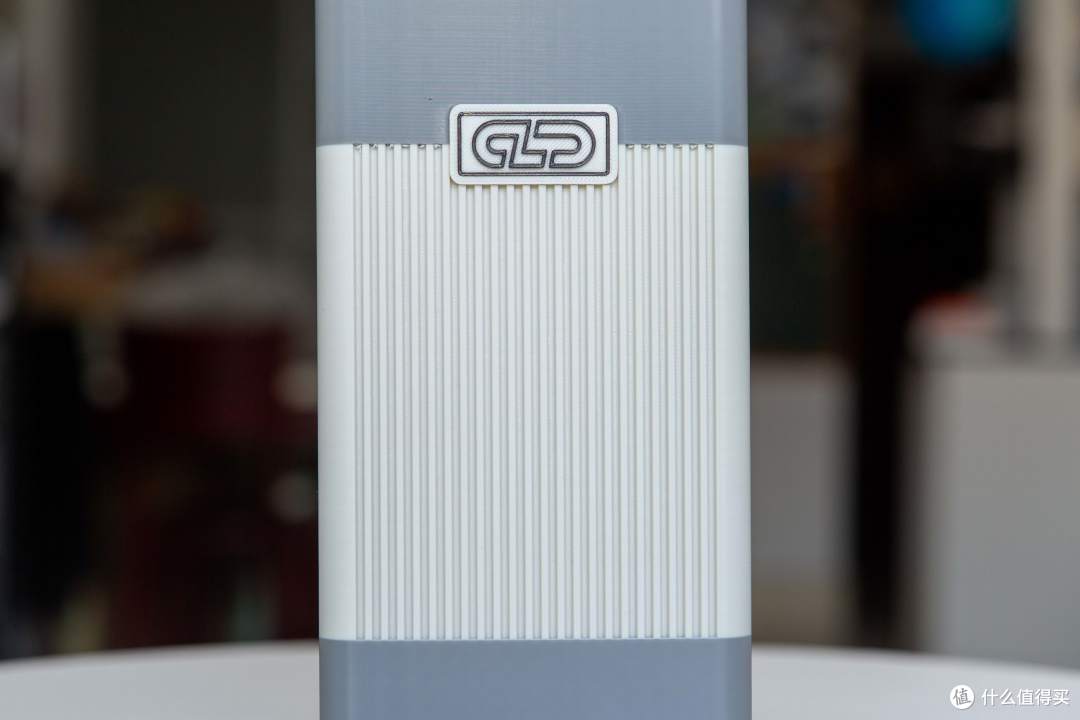

机箱正面设计简洁，白色部分做了细竖条纹理，一来避免纯色显得单调，二来还能巧妙地遮掩打印时难以避免的层纹，让正面看上去更细腻、更规整。

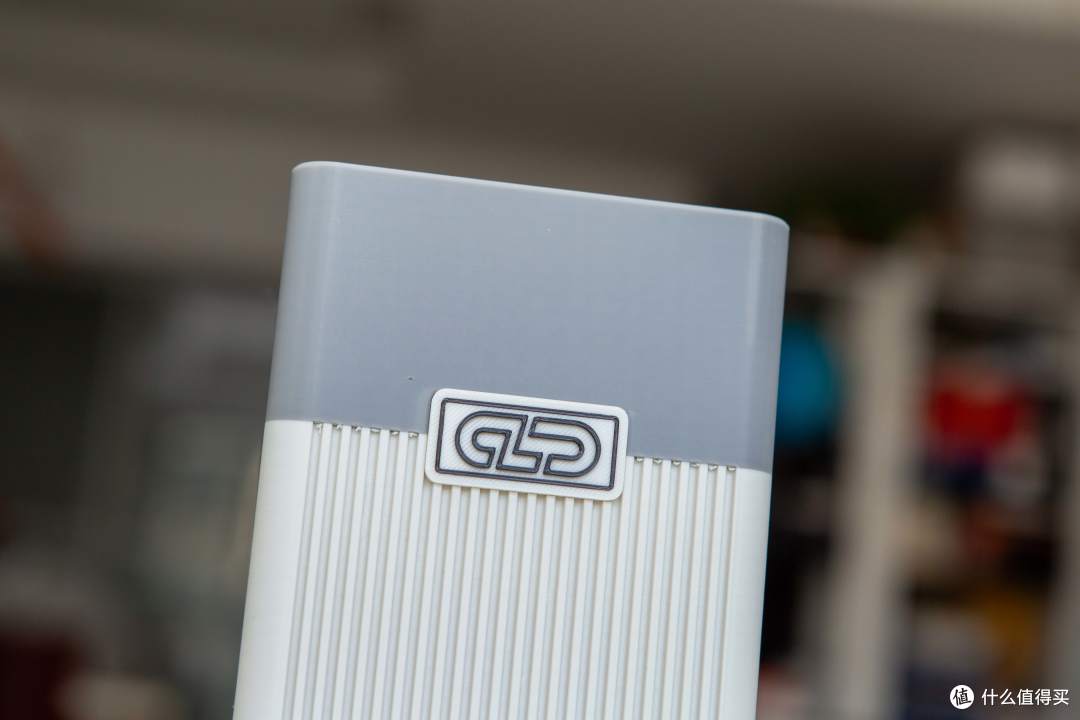

灰白交界处，是我专门设计的LOGO位置，使机箱更有辨识度。

下方则是出风口（进风口），功能与美观兼顾。

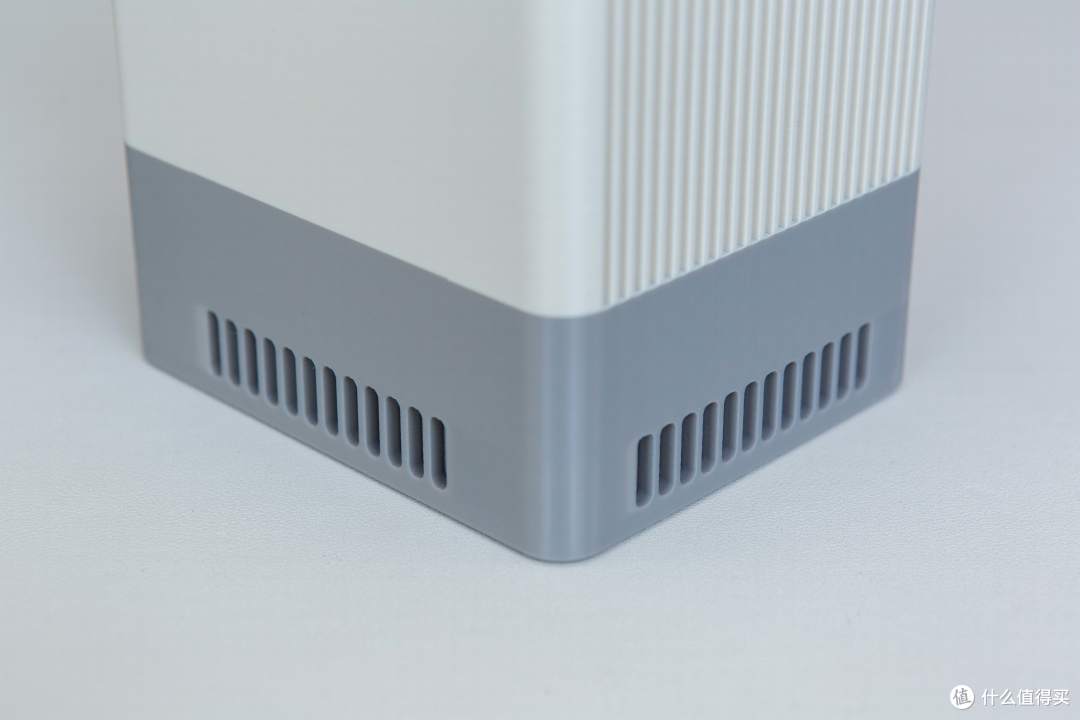

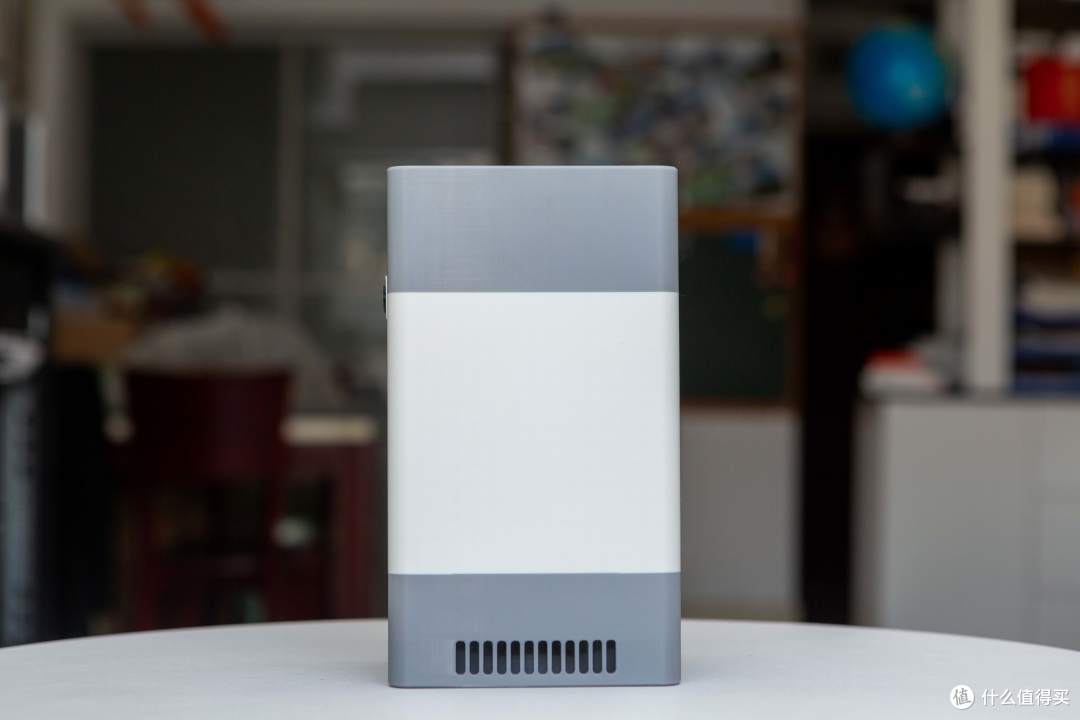

两侧就更“干净利落”了——除了底部的风口，没任何多余开孔，

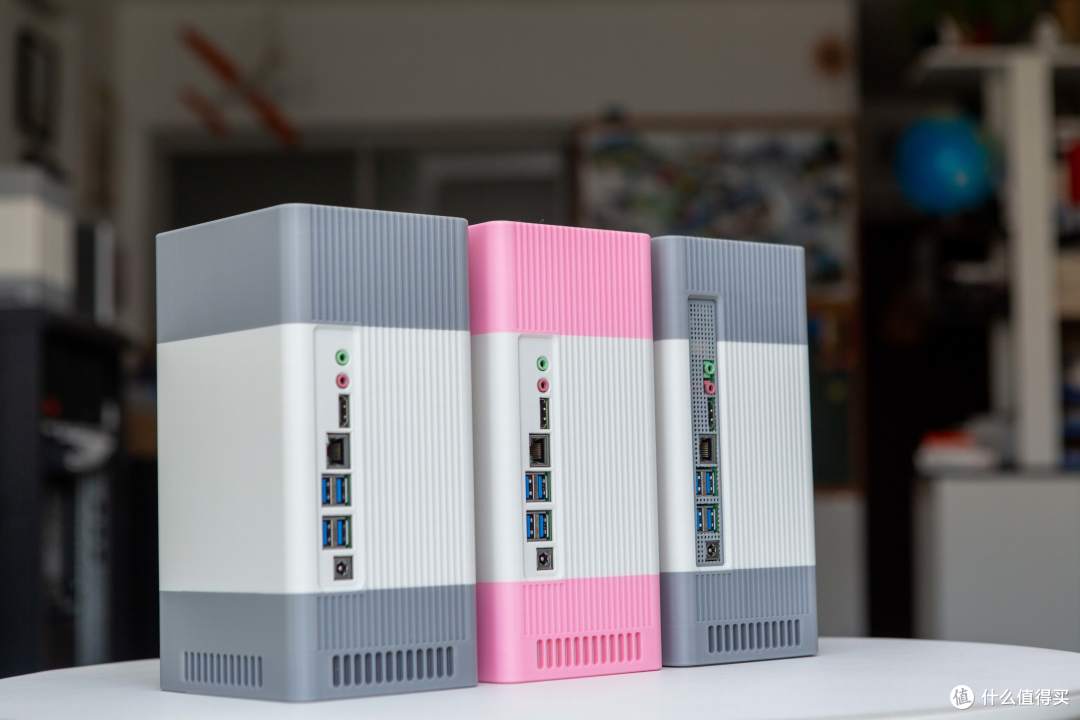

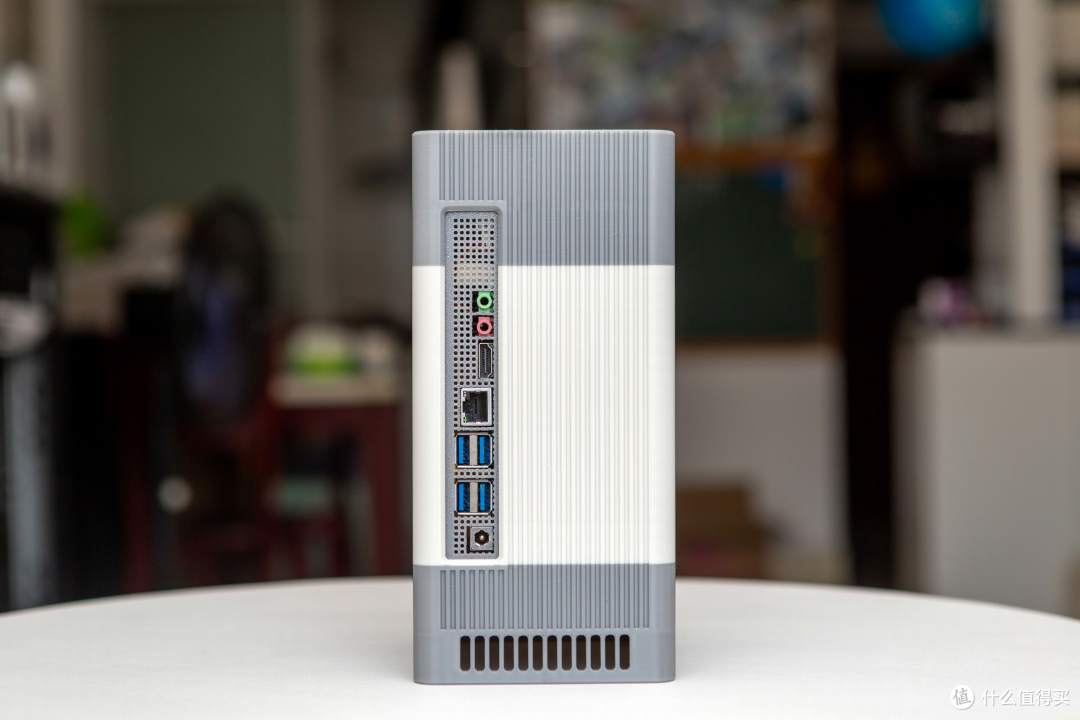

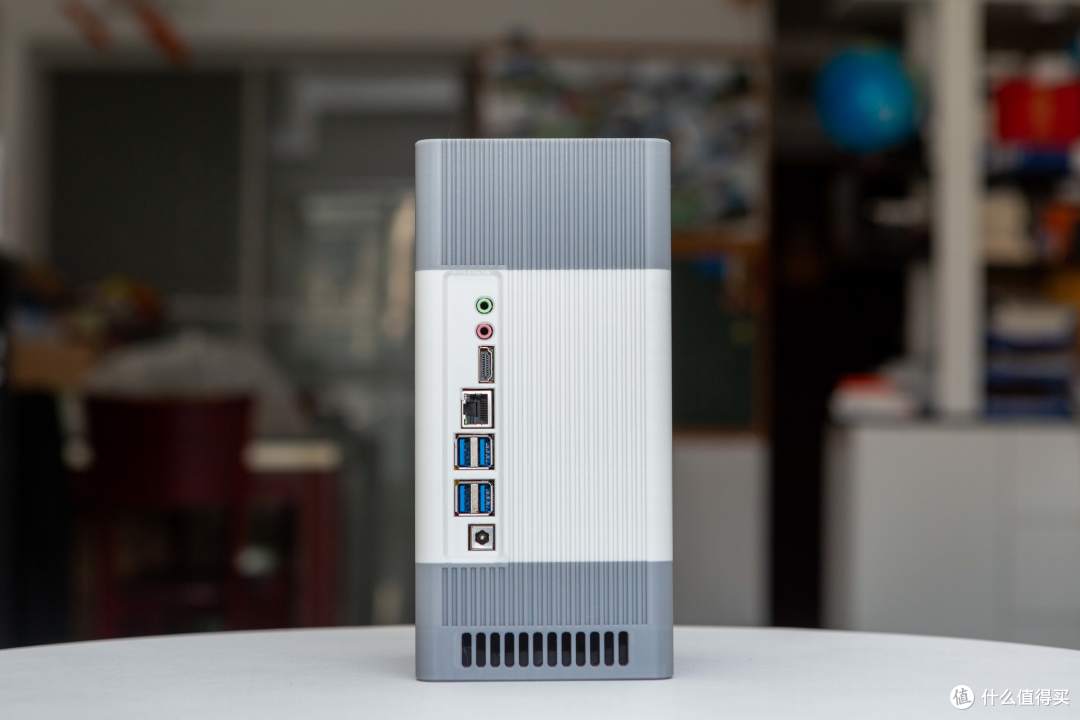

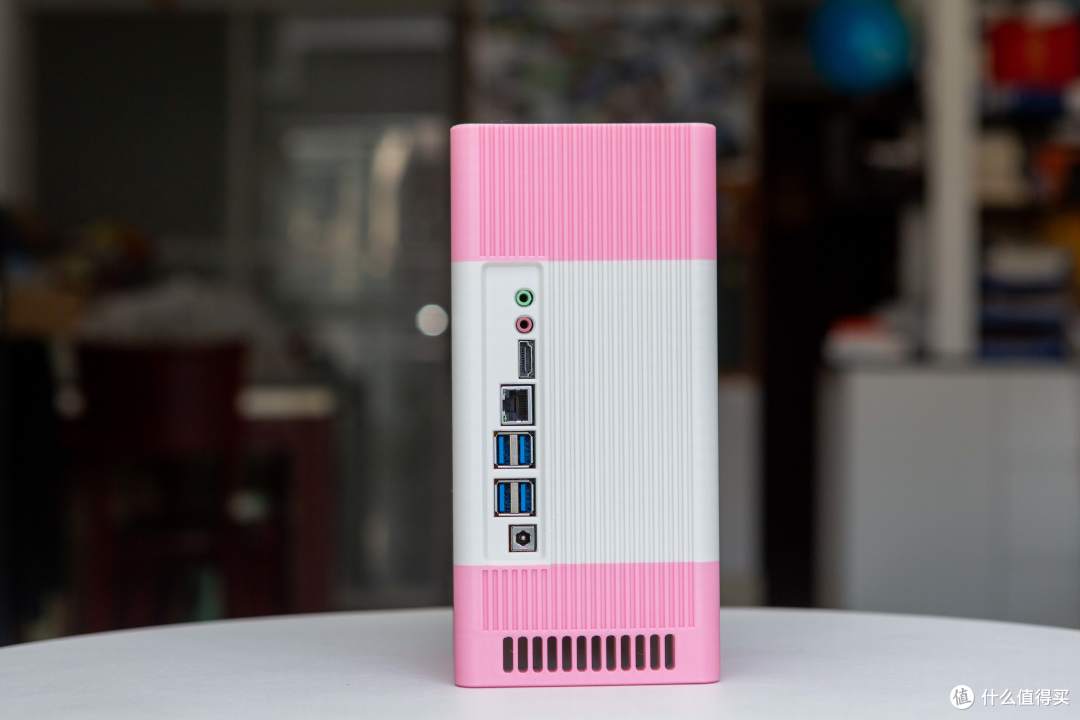

背面底部同样是出风口（进风口）、左侧中部为IO接口区域，其他部分依旧是整齐的竖条纹理，简洁而有设计感。

机箱支持17×8.5cm规格主板，但是不同的主板IO可能会不同，而为了兼容更多主板，特别是IO口布局千奇百怪的那种，我还专门设计了通用IO版的箱体，以适配所有的17X8.5主板，真正做到“啥主板都能插，谁来都能装”，不会因为接口问题而被卡住。从内部空间来看，实际上机箱可以支持17X12以内的所有主板，只要IO不在短边上，改动一下主板固定托架即可支持

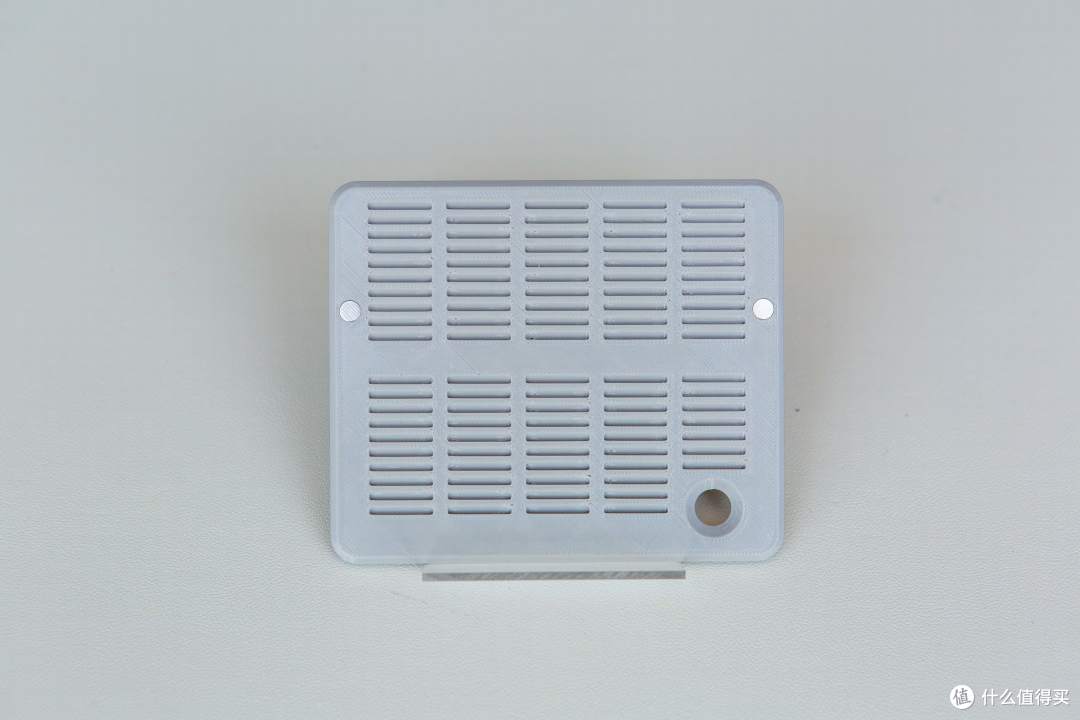

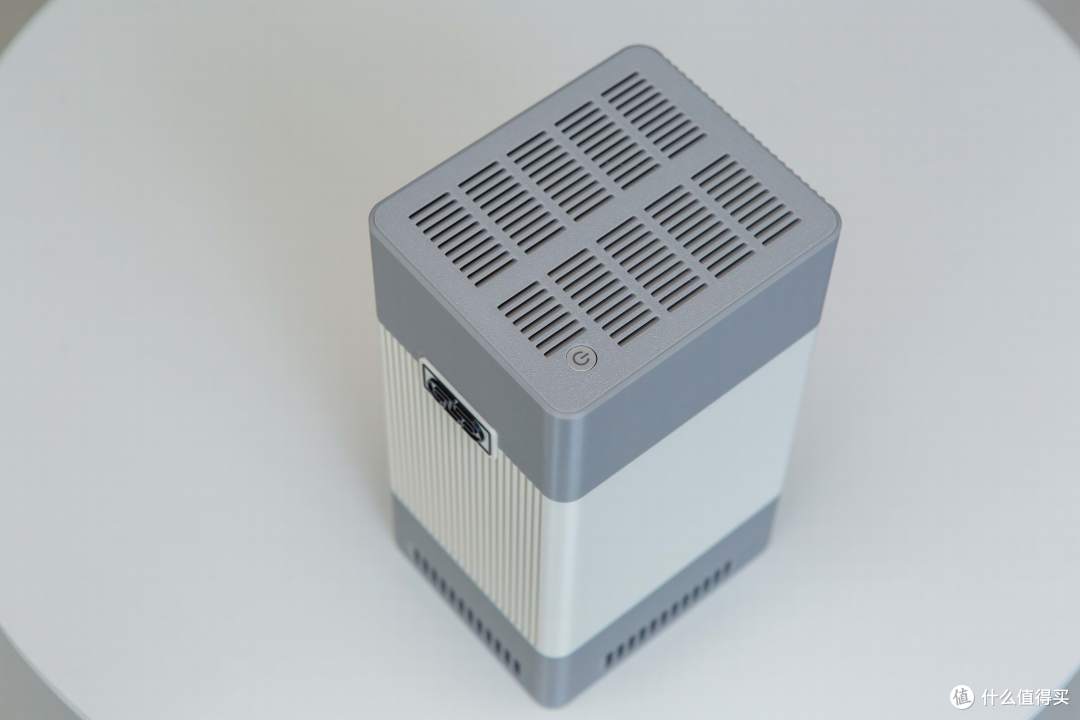

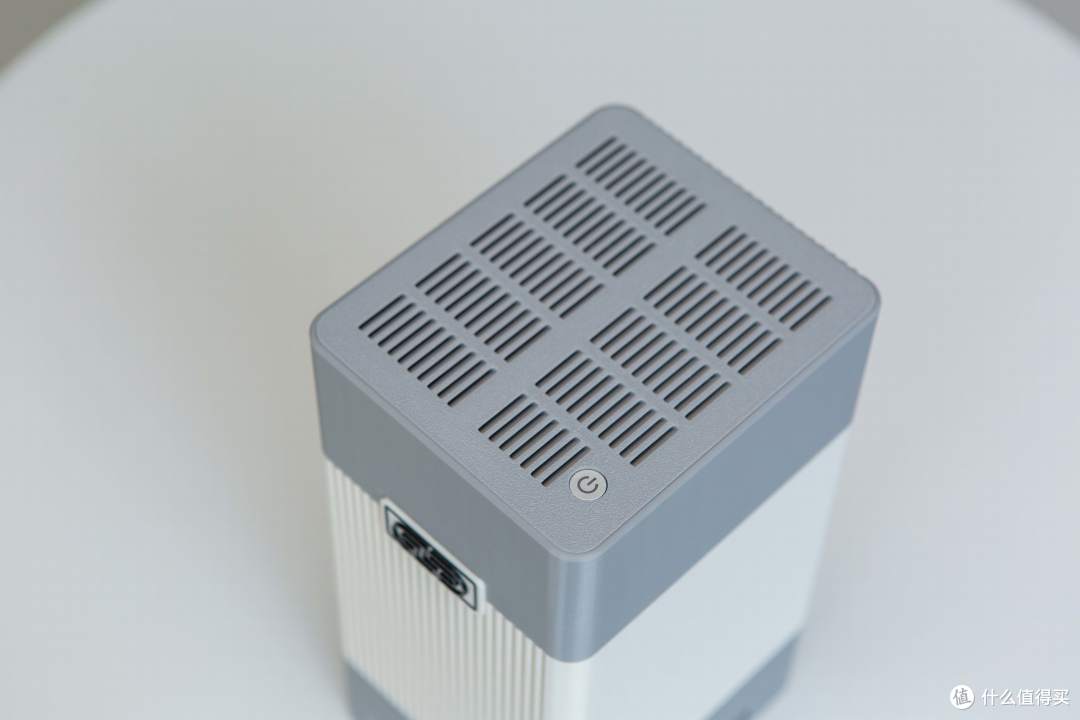

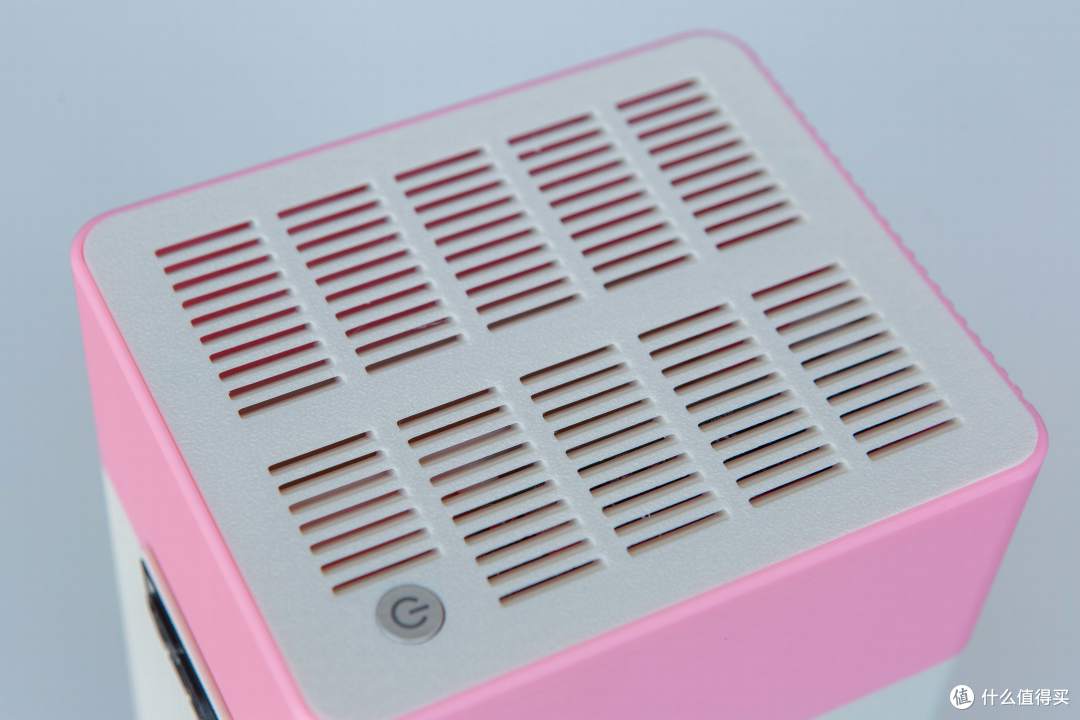

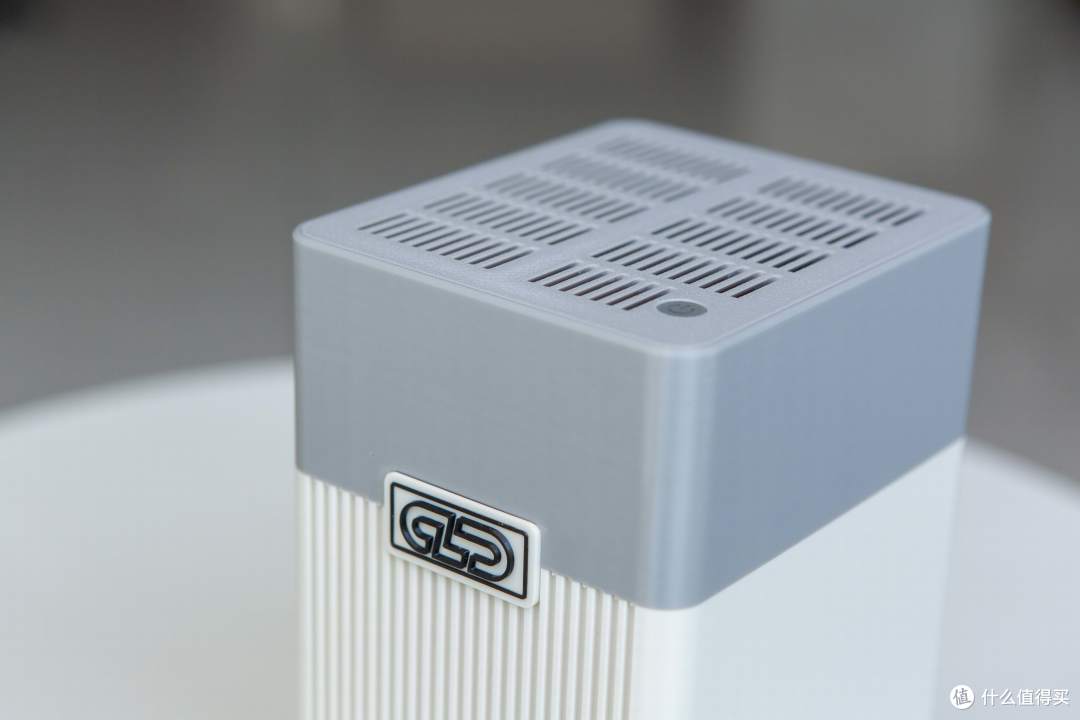

顶部是开机按键+磁吸式盖板，盖板做成了类似百叶窗的斜向栅格设计——一方面保证散热风道畅通，另一方面避免不开盖就能直接看到内部的主板、线材的尴尬，保证美观性。

至于颜值？说实话，我对这次的成品挺满意。打印效果不错，配色舒服，立放比例协调，整体质感很到位——当然，3D打印嘛，轻微层纹和些许小瑕疵肯定还是有的，但瑕不掩瑜，我觉得已经很满意了。

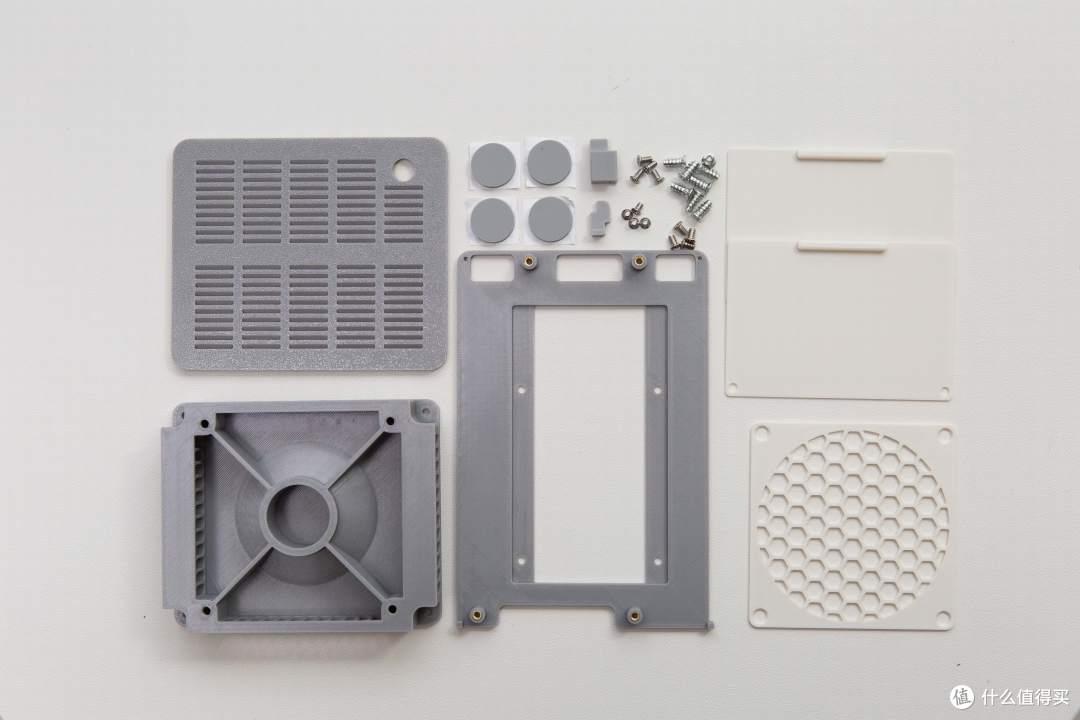

机箱主要由几大核心部件组成：箱体、底座、背板、主板固定支架以及上盖，此外还有一些实用的小配件，比如风扇保护罩、硬盘拉手、开机键固定板等等。

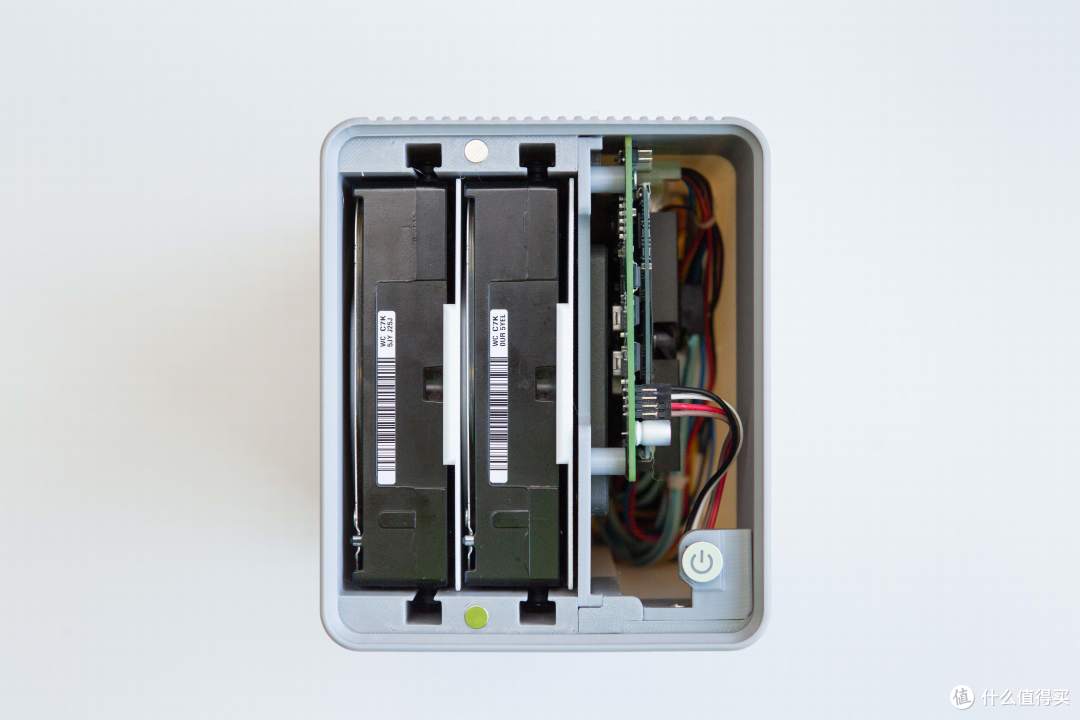

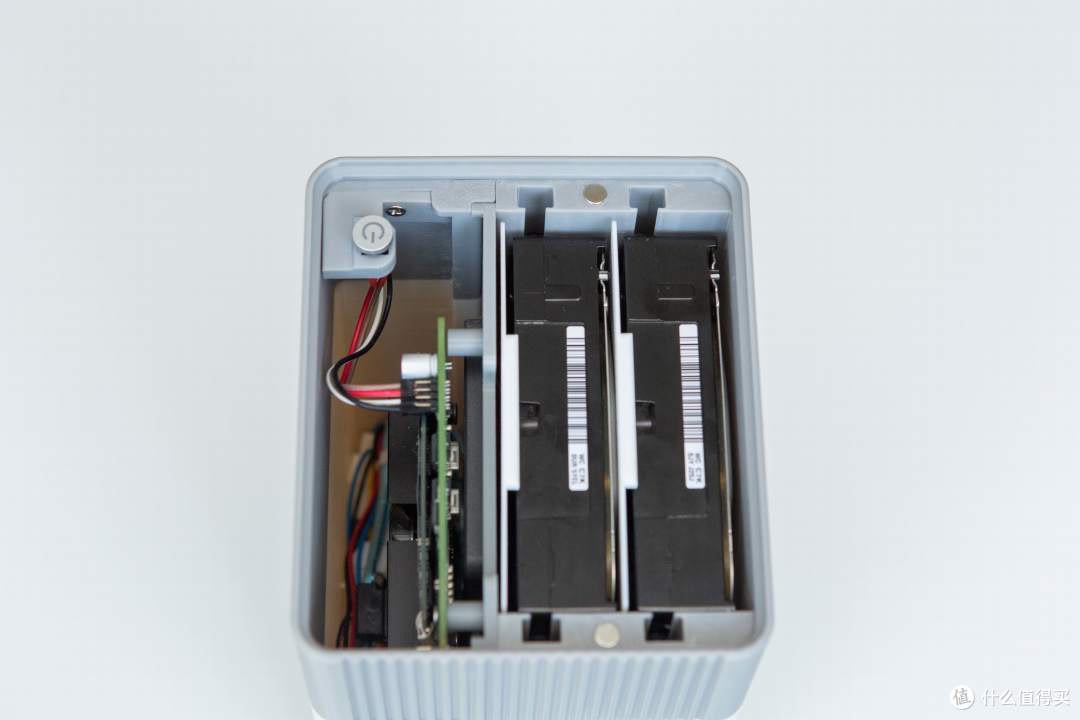

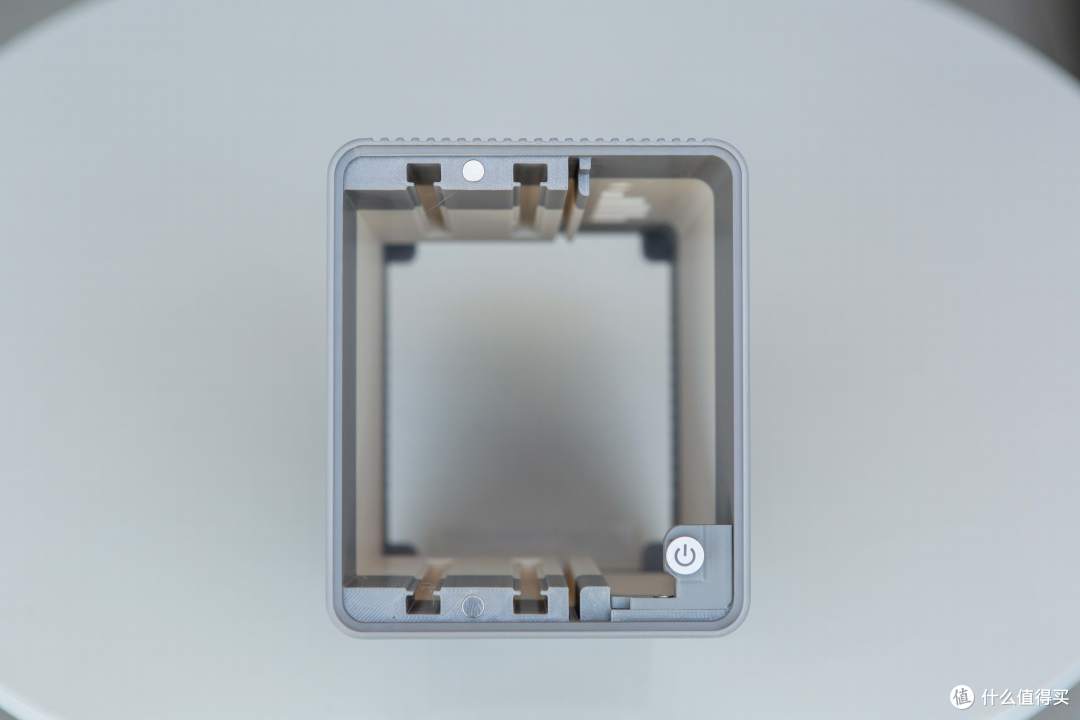

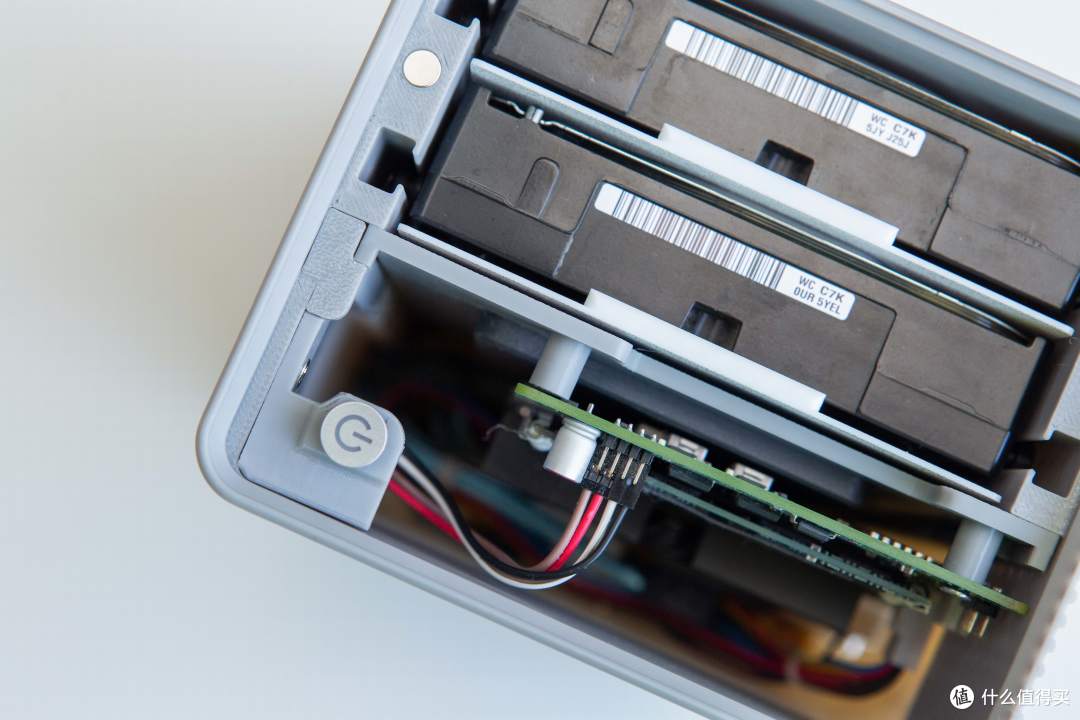

结构设计整体简洁明了，零件数量也控制得很克制，属于“手残友好型”——装机不会很复杂。机箱内部采用了经典的左右分仓结构：左侧是硬盘仓，右侧是主板仓。

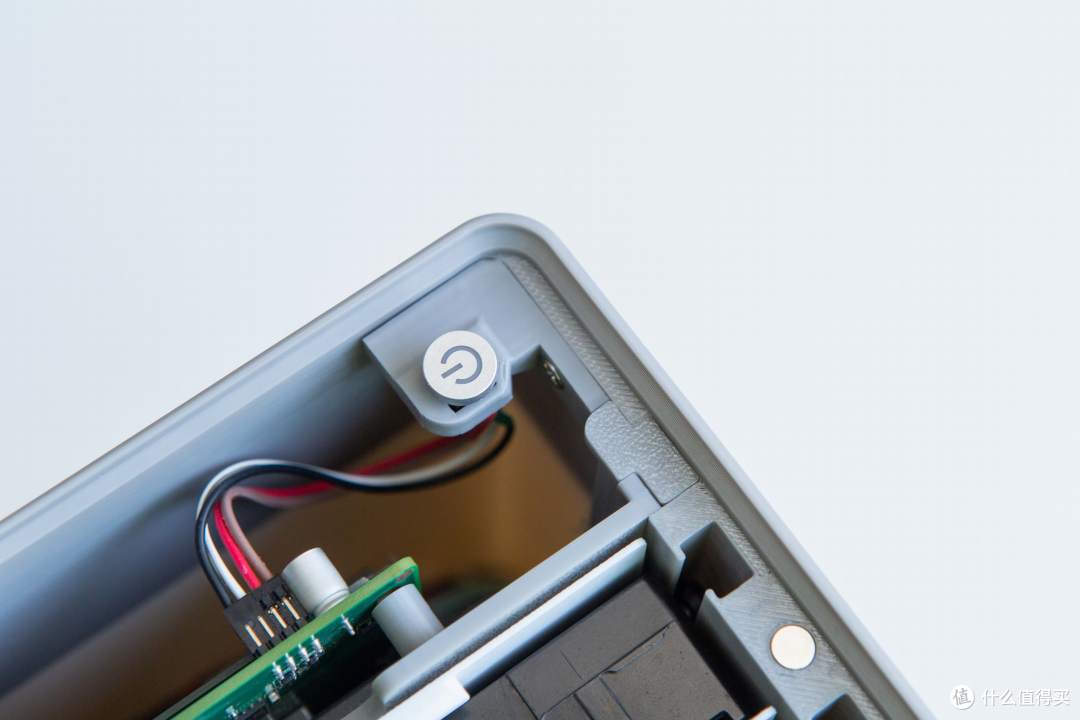

电源按钮通过一块专用的固定板牢牢固定在机箱框架上，不用担心晃动或者松脱。

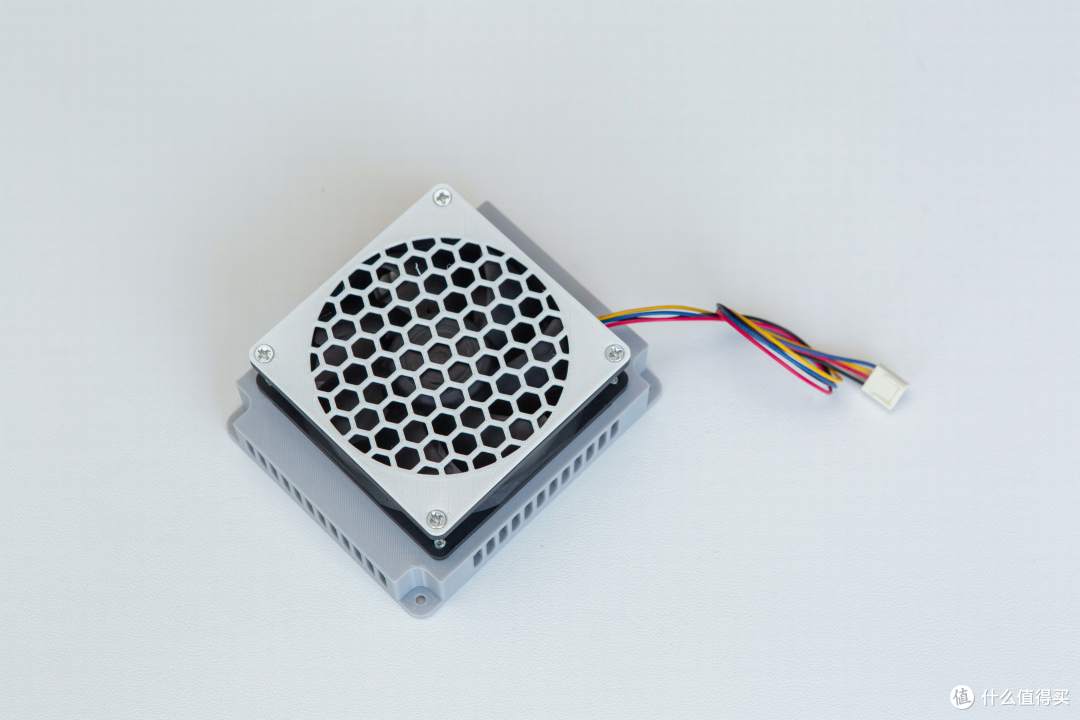

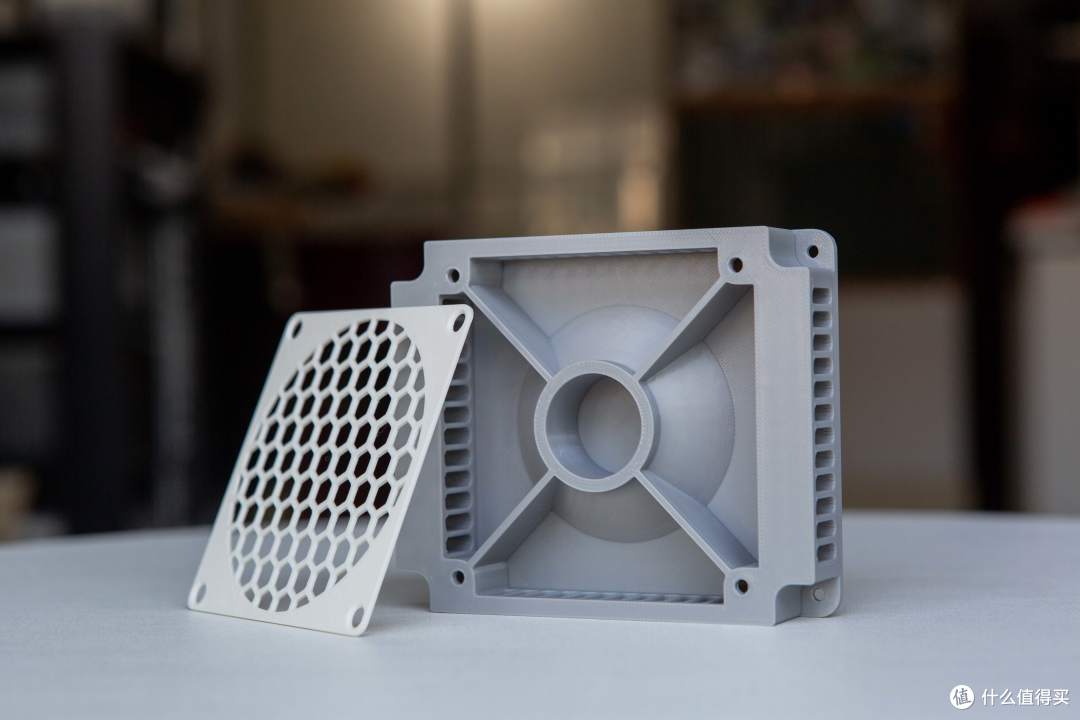

风道设计走的是垂直风道方案，风扇安装在底座位置，并采用了四面进（出）风模式，支持安装9225（或9215）规格的风扇，在确保良好散热的同时也能兼顾噪音控制。风扇进出风方向可以通过改变风扇的安装朝向而改变，上出风下出风都可以。

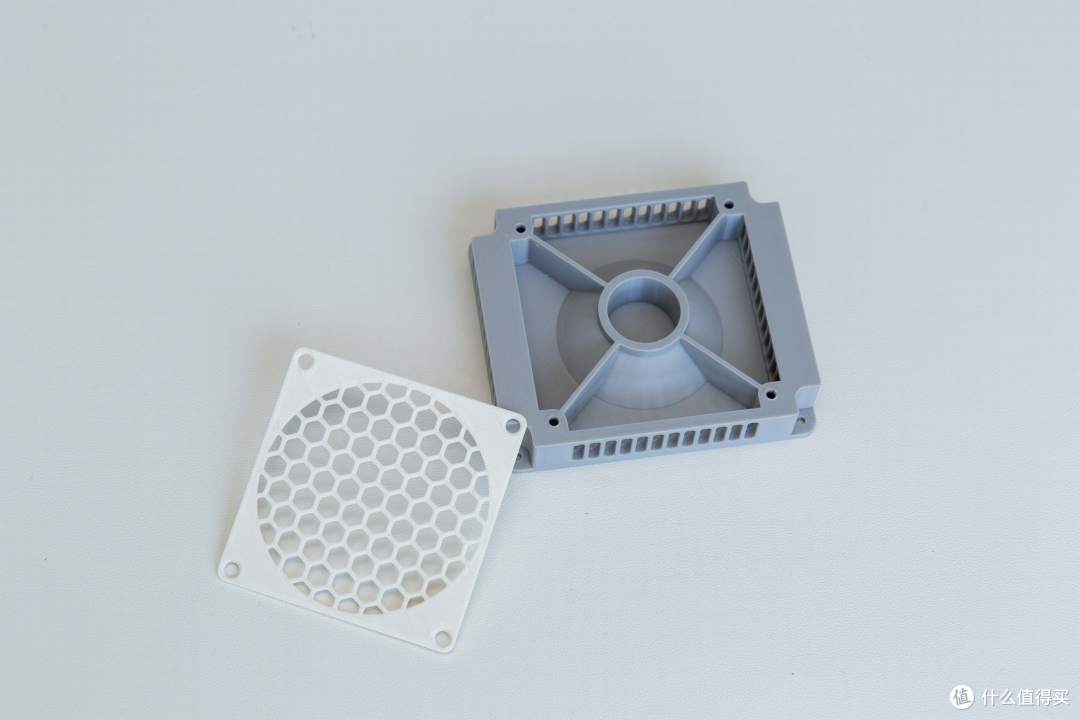

同时，特意设计了风扇保护罩安装在风扇上方——避免风扇叶片打到线材或者其他零部件，毕竟谁也不想听见NAS里“嗒嗒嗒”像拨浪鼓一样的噪音。

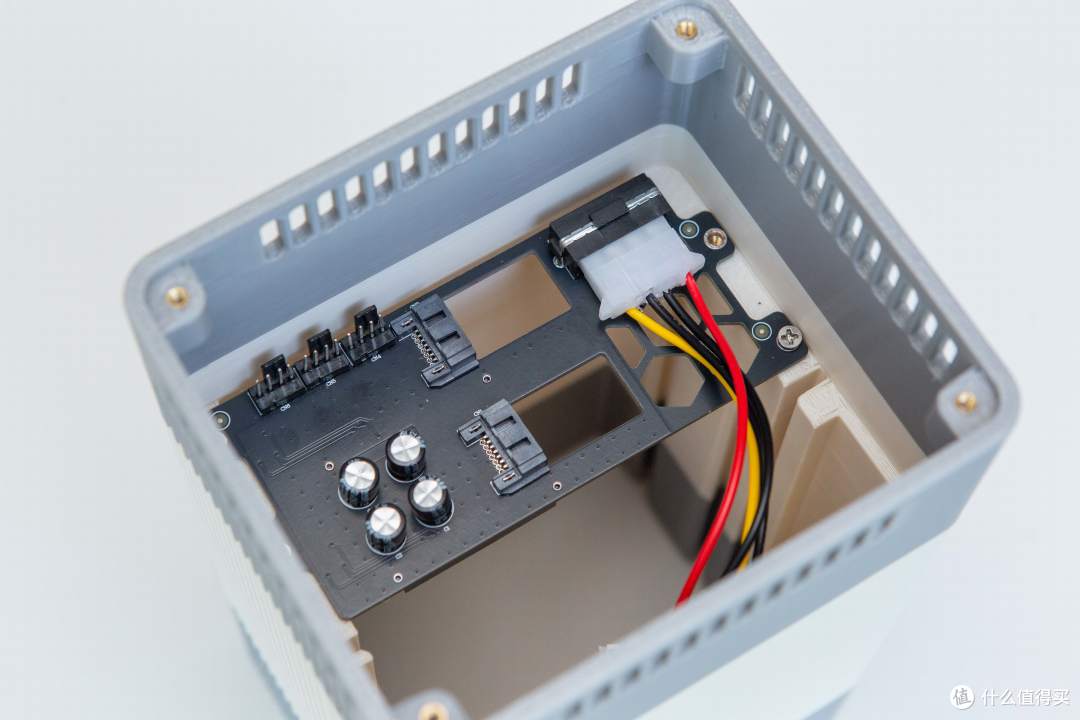

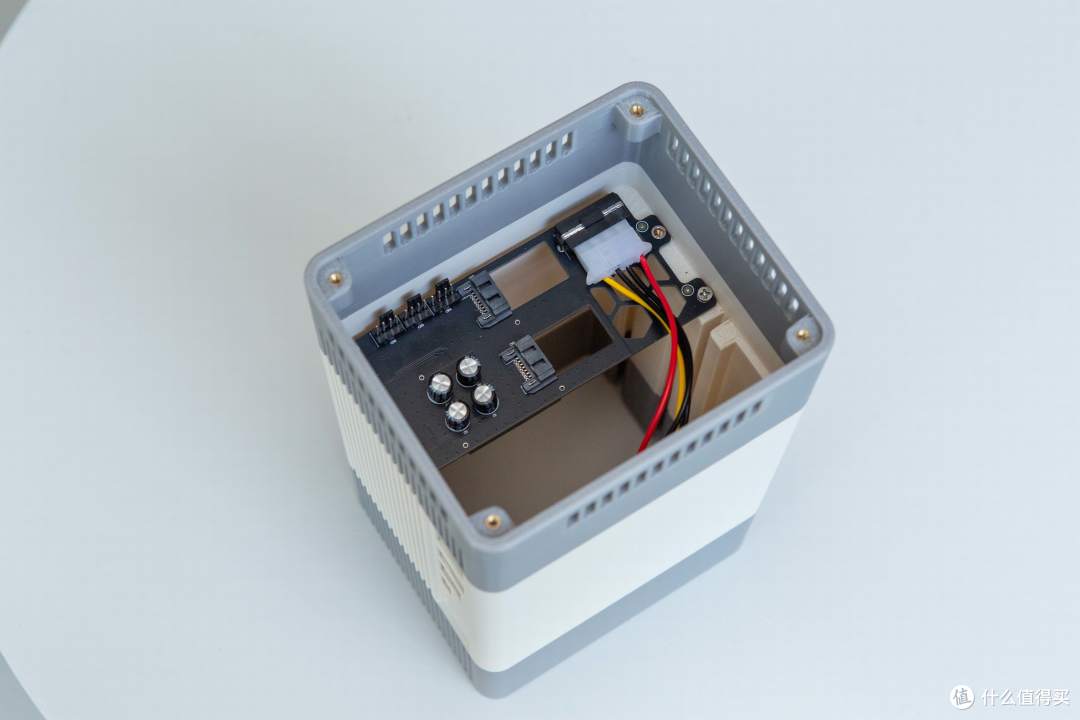

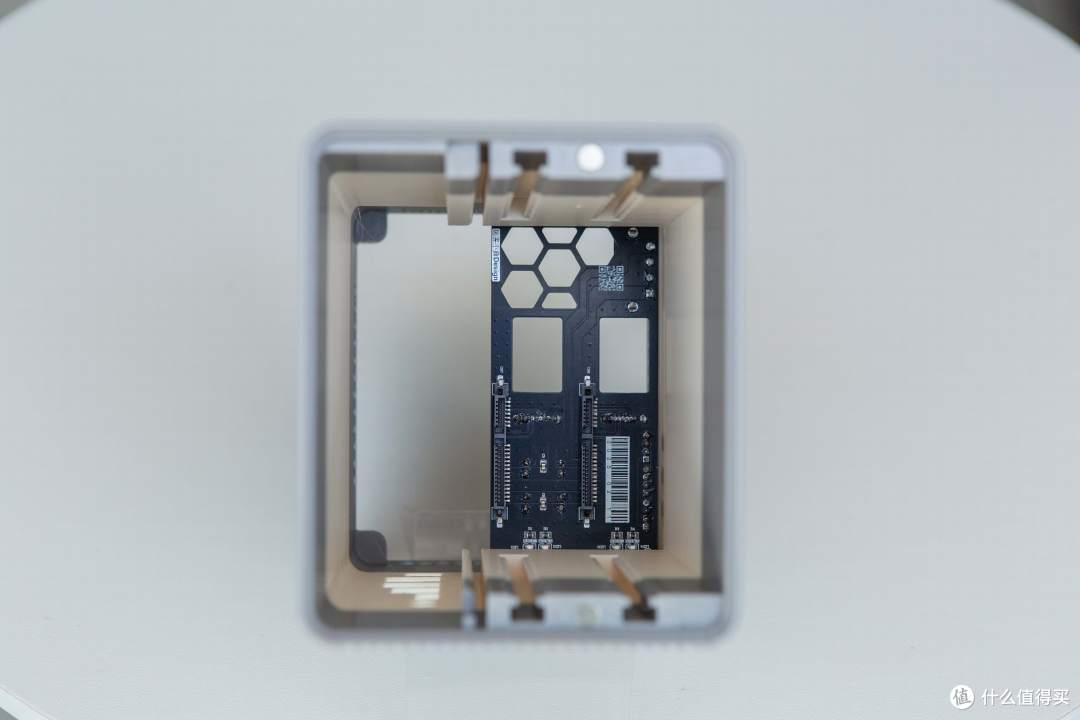

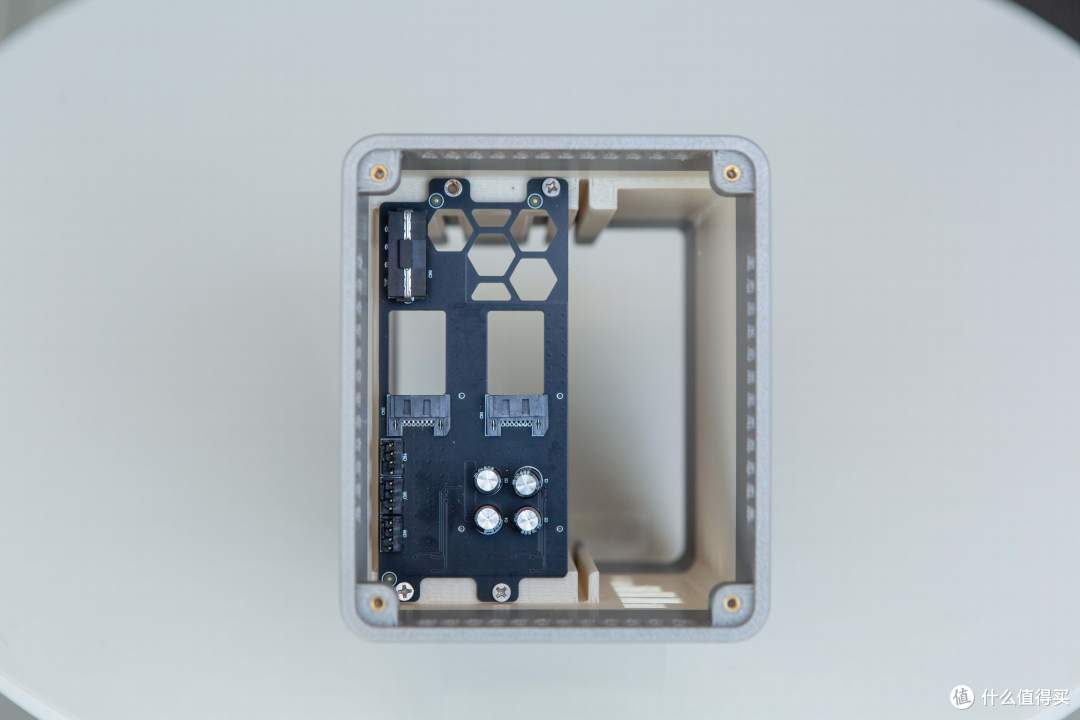

机箱安装了一片双盘位背板，支持2块3.5英寸硬盘

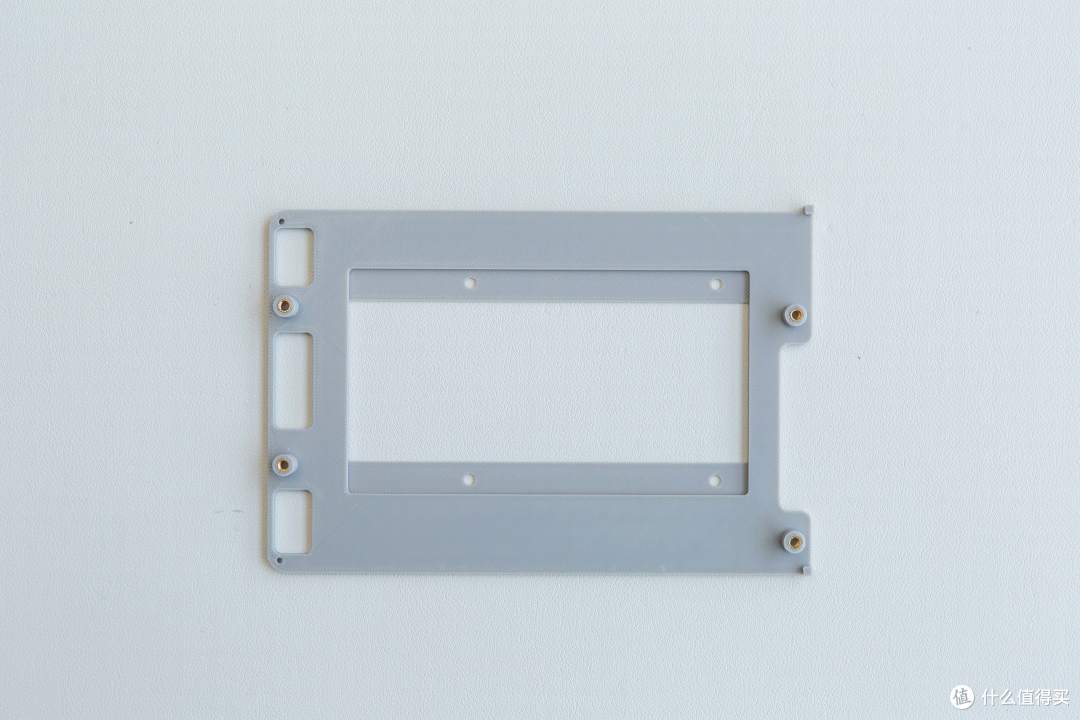

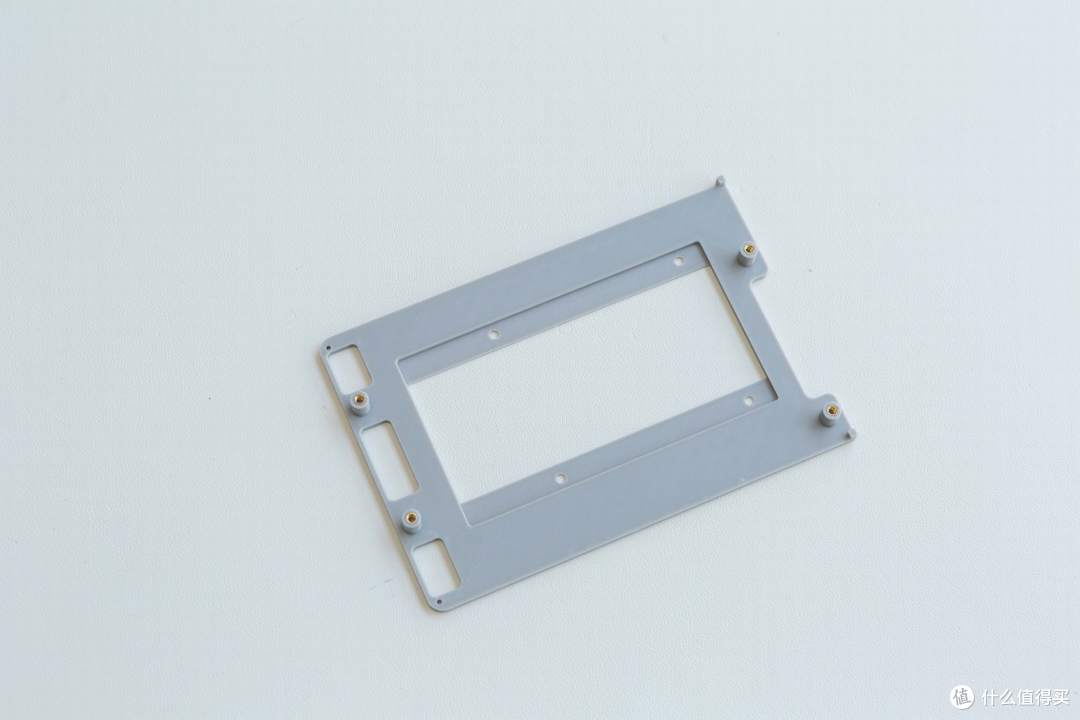

主板托架上还能额外加装一块2.5英寸硬盘——也就是说，最多支持3块硬盘（2个3.5 + 1个2.5）。不过要注意，2.5英寸硬盘的厚度仅限7mm，也就是最常见、最主流的那种，厚了就塞不下了。

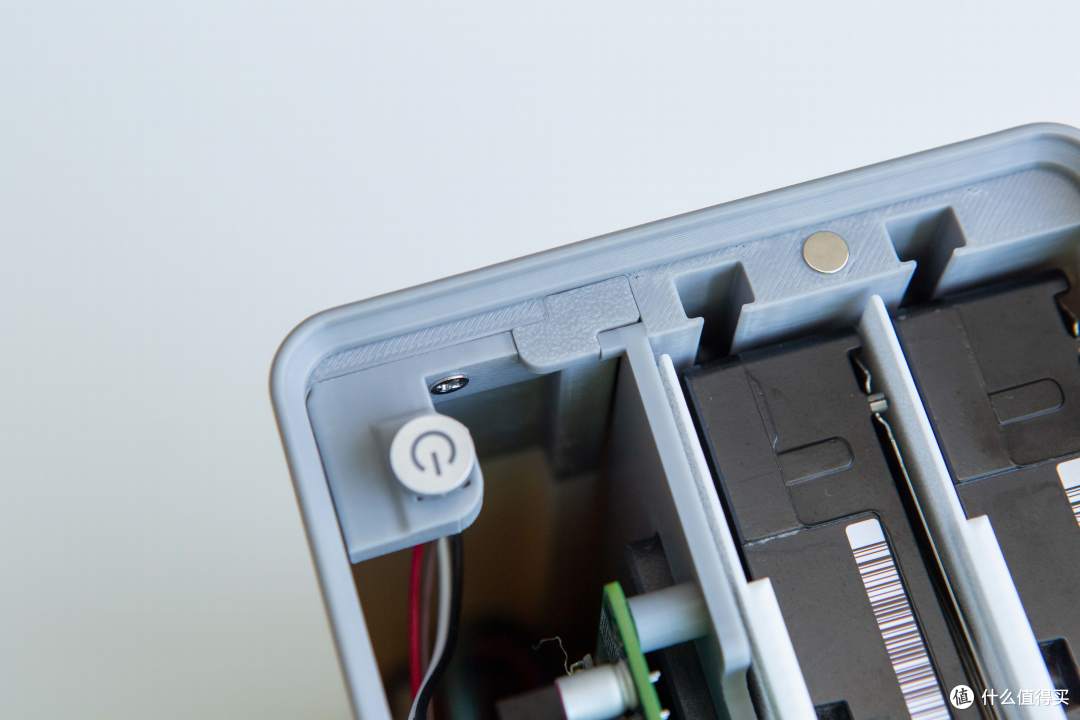

顶部为磁吸式盖板设计，箱体和盖板各自预埋了两个6mm磁铁，盖上后后会自动吸附，既美观又方便，轻轻一放就严丝合缝，完全不用担心盖板松垮或者移位的问题。

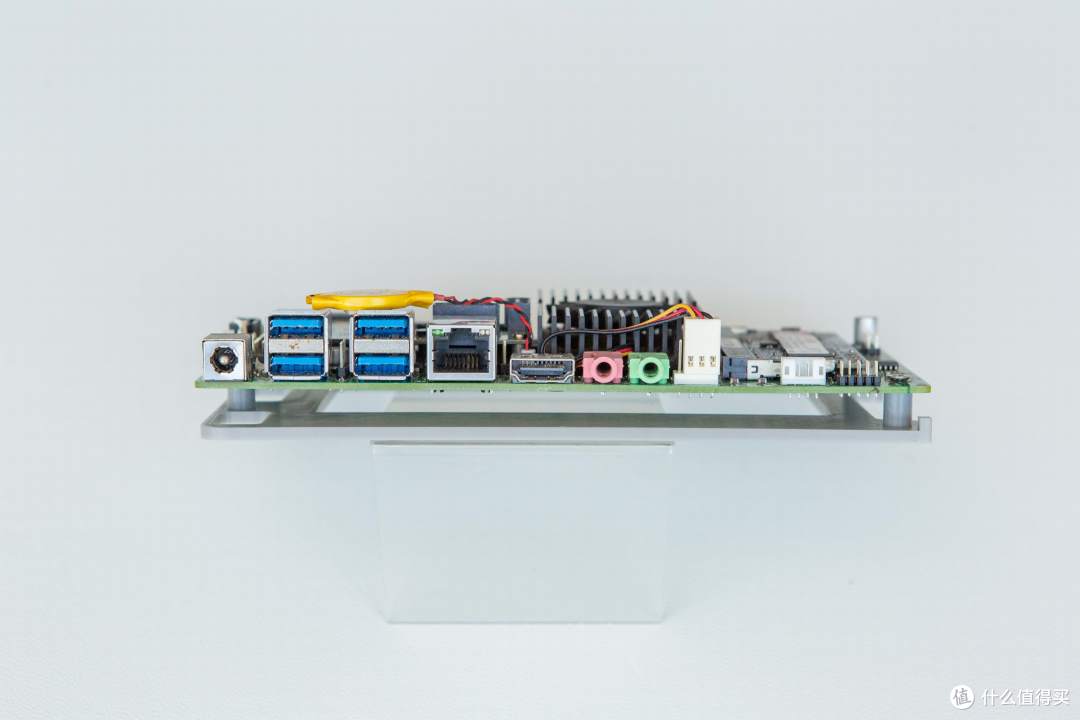

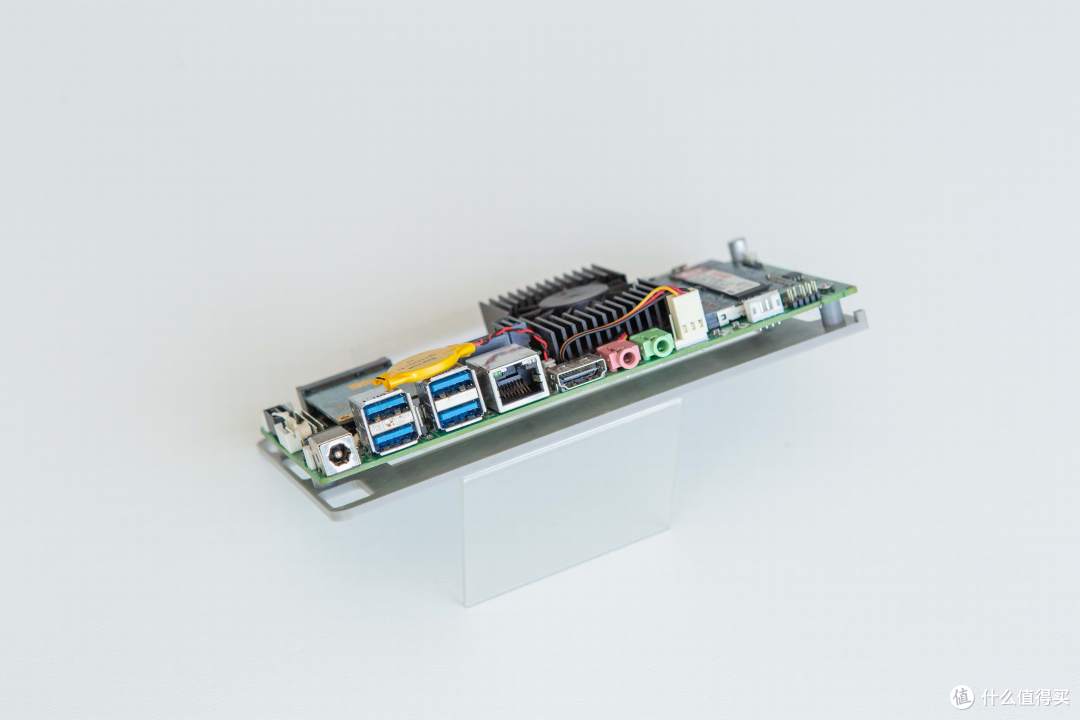

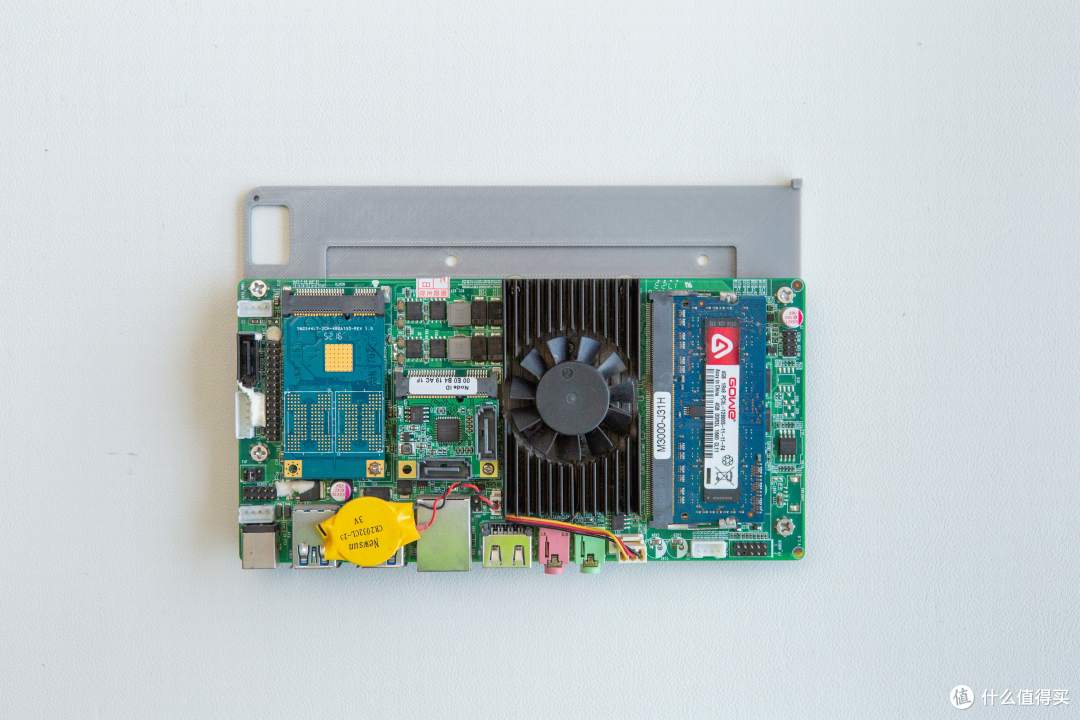

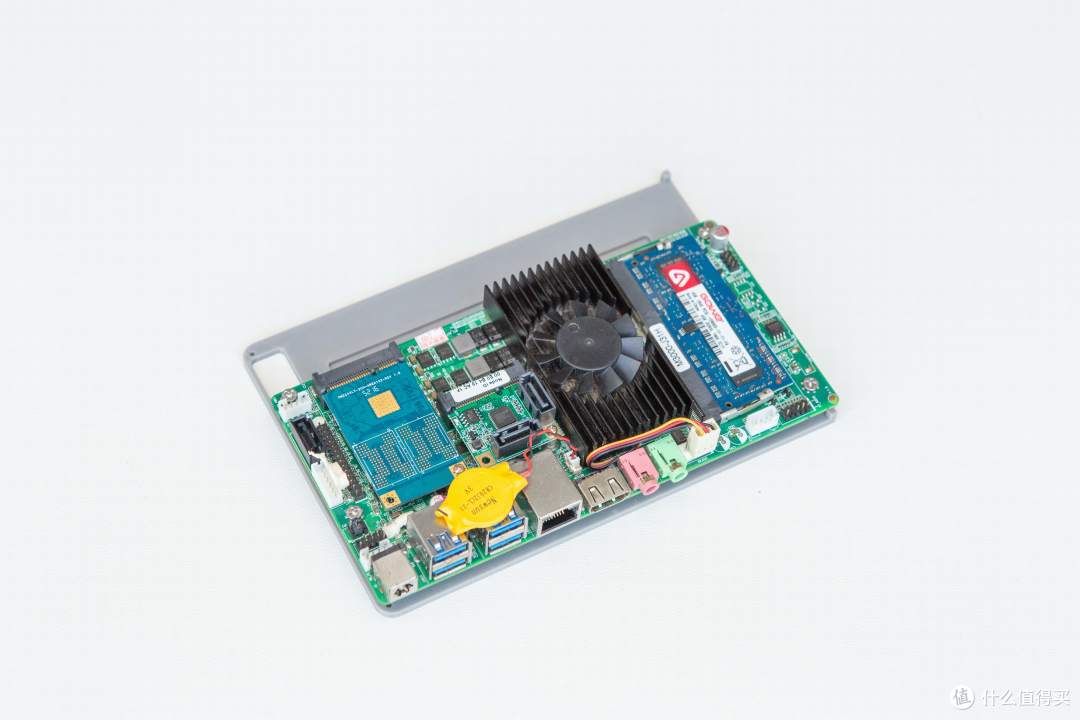

这次装机，选用的是一块一体机拆机主板，尺寸为的17×8.5cm，也就是ITX主板的一半大，板载了J3160 CPU，自带4GB内存——性能不高，但做个入门级NAS完全够用。主板自带的MINI PCIe接口接了一个MINI PCIe转2 SATA的转接板，同时装了块30G的MSATA固态，用来安装飞牛系统，空间刚好够用。

但是因为空间比较紧凑，还是需要稍微花一点时间，为了减小体积，使用了硬盘拉手+减震钉的方案，倒不是为了节约成本，只是如果使用托架的话，整机高度会增加23CM左右，体积会大很多

主板支持12V DC供电，实测两块3.5寸西数紫盘 + 1块2.5寸固态时，开机瞬间功耗32W，待机16W；毕竟J3160 TDP只有6W，省电小钢炮名副其实。使用12V 5A电源就绰绰有余了

安装了飞牛NAS系统，室温28℃的情况下，硬盘34度。散热表现非常优秀，使用的9225风扇在低转速时几乎听不到声音，以至于我都怀疑它到底在不在转？直到伸手感觉到了风才放心……

J3160性能和J1900水平差不多，作为NAS做存储没压力，相册也很流畅，但核显能力实在一般。飞牛影视中实测只能流畅解码低码率1080P，其他基本没戏，解码能力约等于无。如果有硬解需求，推荐换成3865U、i5 7200U、I5 7300U这些同尺寸主板，核显解码体验能好不少。

最后，来做个简单总结。云塔-2颜值在线——完全符合我自己审美，白+灰经典配色、立放小塔造型，放桌上也是一道风景。其次，体积非常小巧，，9225风扇+合理风道设计，散热表现非常不错，噪音控制也很nice，放客厅、卧室都 完全没问题。立放设计对于桌面空间比较紧张的朋友来说，非常友好，空间利用率拉满。当然，体积小也有代价——装机、理线得多花点心思，要稍微耐心点。还有个问题就是17×8.5cm这种“冷门尺寸”的主板，市面选择确实有限，不像ITX那么好买
