最有性价比的9声道全景声功放：安桥NR7100

很多朋友认识我，都是从回音壁评测开始。

这几年来我带着不少朋友入坑回音壁，在看电影时收获全景声环绕的乐趣。

在我的两个影音交流群里，也有不少朋友渐渐不满足回音壁的音质与音效，开始从旗舰回音壁升级成实体家庭影院。

对于实体家庭影院来说，A/V功放是绝对核心！

如果是客厅或者小型听音空间用，我最推荐的是安桥的NR7100，性价比极高：

因为9声道真全景声、因为4K 120Hz视频直通、更因为全频段免费的Dirac Live声学校准！

如果你也正在为实体家庭影院挑选功放，我的这篇安桥NR7100的深度解析（含拆解）也许能帮上你的忙！

一、安桥影音功放定位

在开始聊NR7100之前，我们先来了解安桥功放机型的命名及定位。

SR系列是安桥A/V功放中的入门机型，只能组5.1系统或3.1.2系统。

NR系列的则是中高端机型，包括NR5100、NR6100、NR7100：

RZ代表着"Reference Zone"，主攻高端市场，包括RZ30、RZ50和RZ70：

所以安桥对于NR7100定位其实是中端的旗舰，也意味着该有的功能全都有，更意味着性价比无敌。

接下来，你会看到的是安桥NR7100功放全网最全面的评测！

你不仅能看到常规的外观与接口解析,我还会通过对NR7100的拆解来分析解码与放大电路；实际跑一跑Dirac Live，来看看房间校准功能对家庭影院声音表现到底有什么影响。

二、外观与接口解析

外观

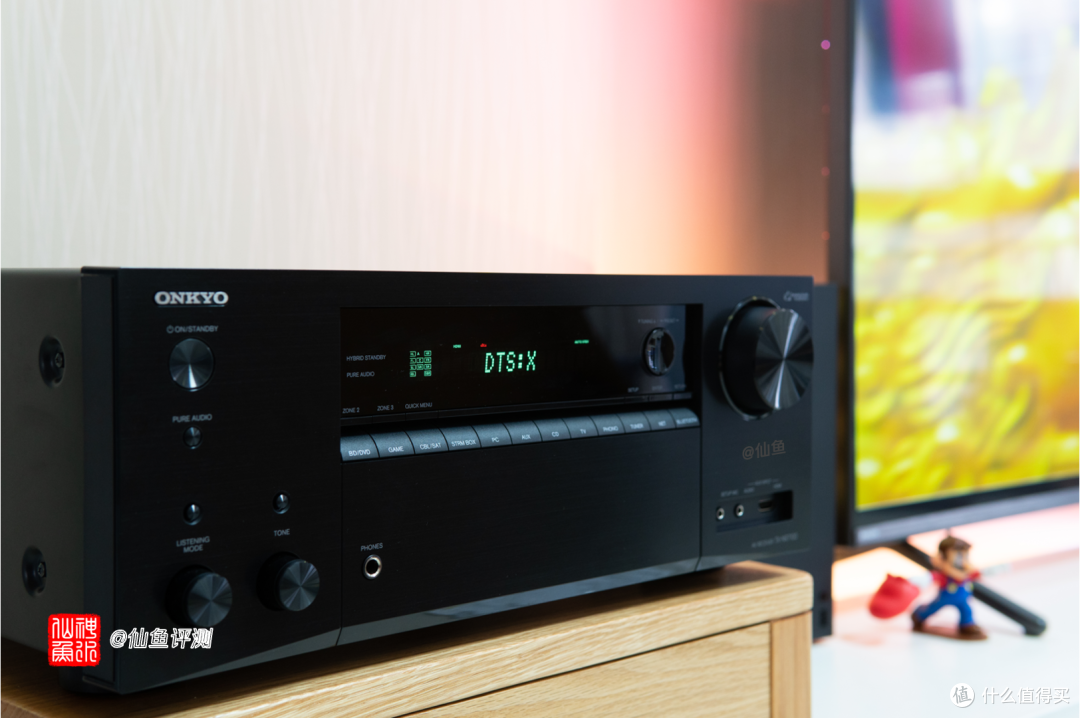

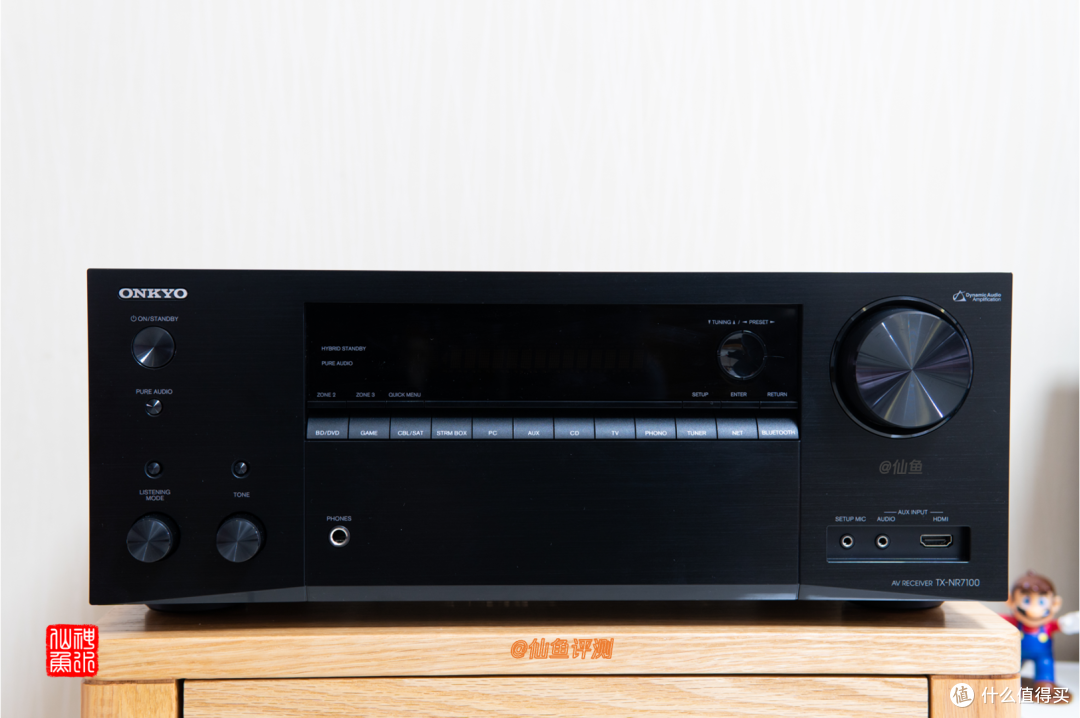

NR7100的前面板被分成了三块功能区域，中间位置为液晶显示和信源切换区域：

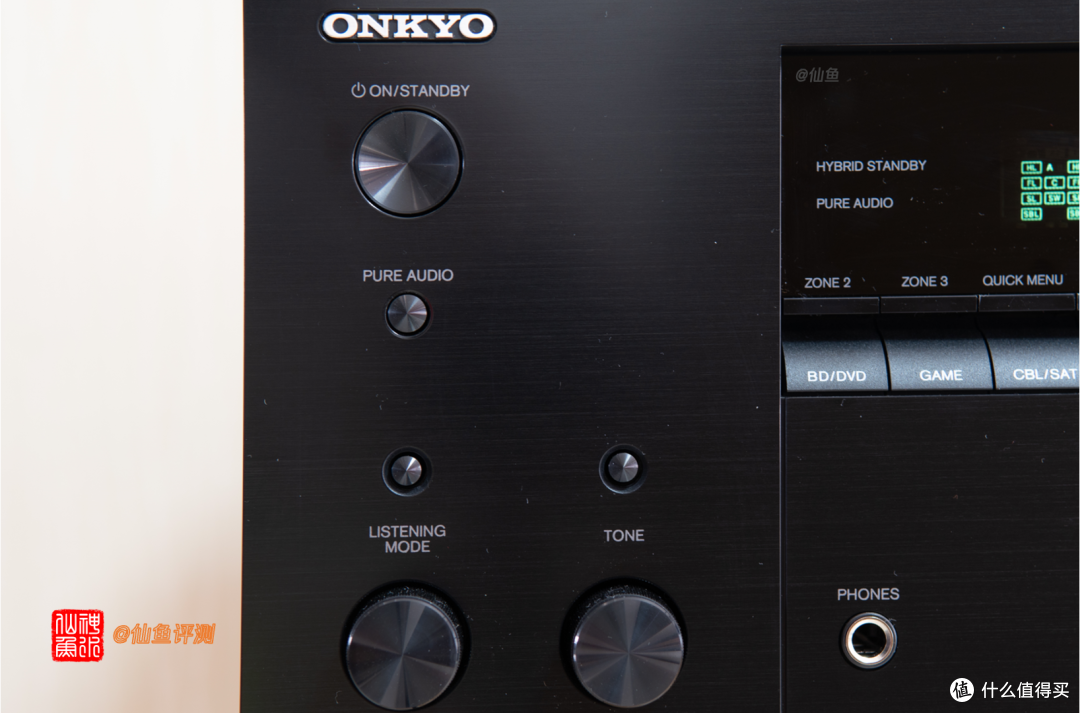

左边功能区，靠上的两个分别是开/待机和PURE AUDIO纯音按钮；

靠下的两组按钮则是聆听模式（LISTENING MODE）和声调（TONE）旋钮；

聆听模式可以在电影、电视、音乐和游戏中切换各种内置音效，而声调旋钮则可以根据自己喜好调整高低音和人声的EQ：

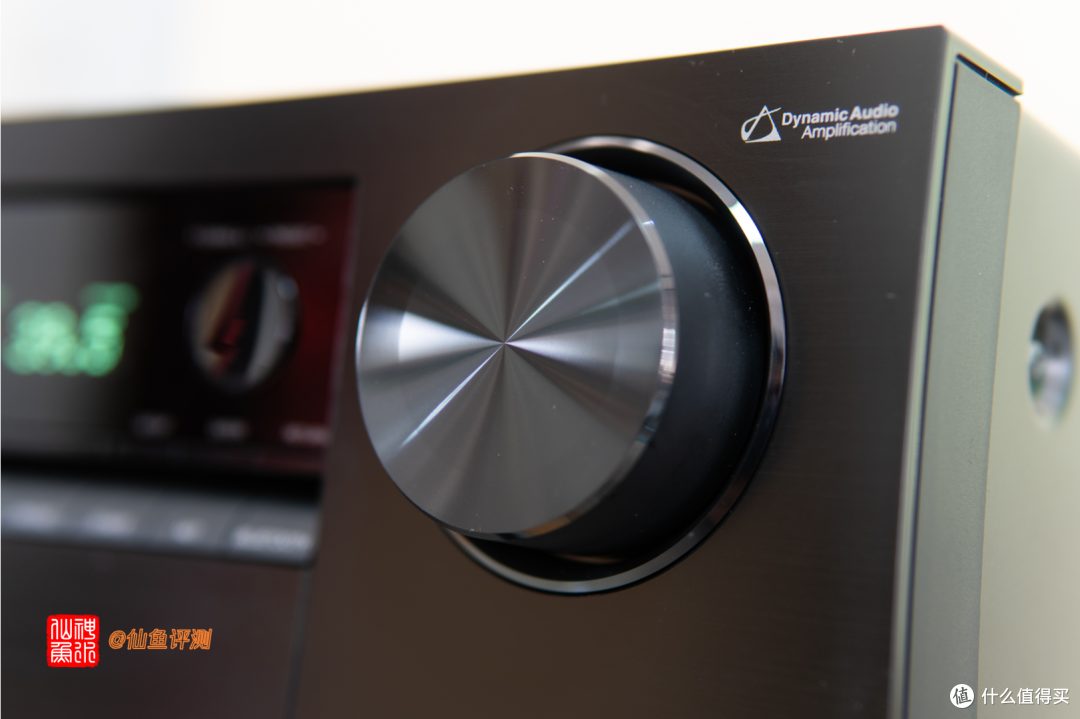

右上边功能区的音量调节旋钮，无论是质感还是旋转时的阻尼感都恰到好处，老烧们肯定都懂：

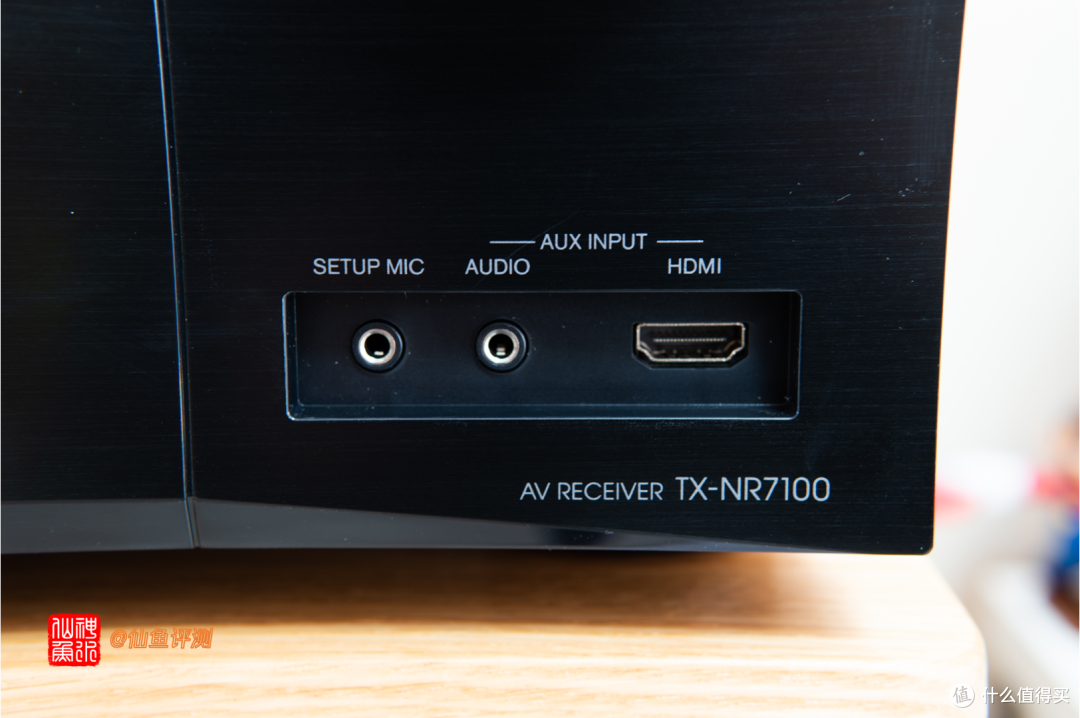

右下角区域的三个接口中，除了3.5毫米模拟音频和HDMI输入外，还有接声音校准测试麦克风的接口：

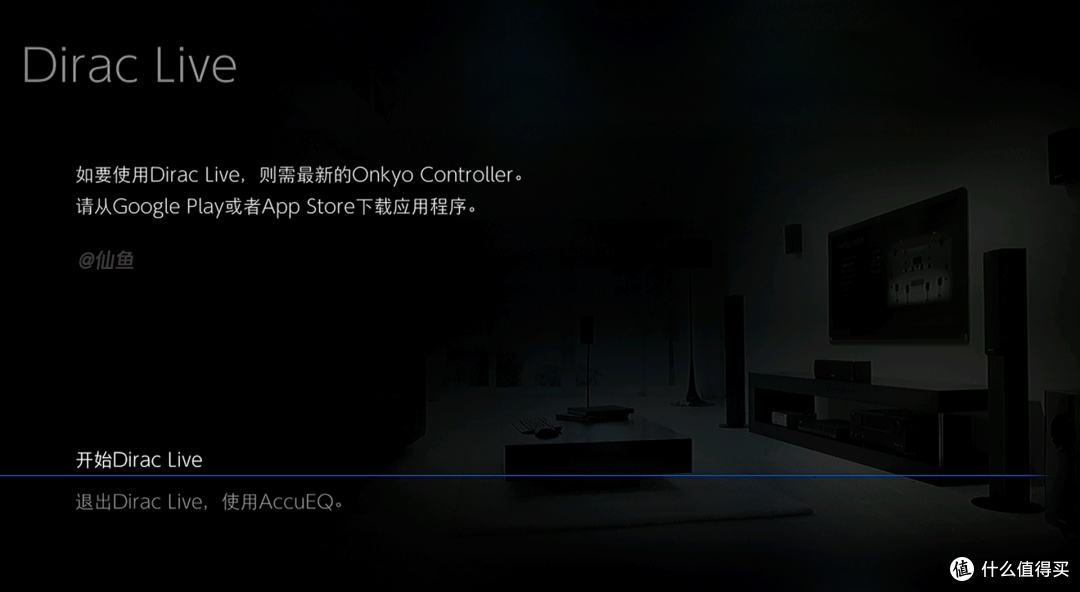

当功放检测到有测试麦克风接入后，会立即切换到Dirac Live校准程序：

接口解析

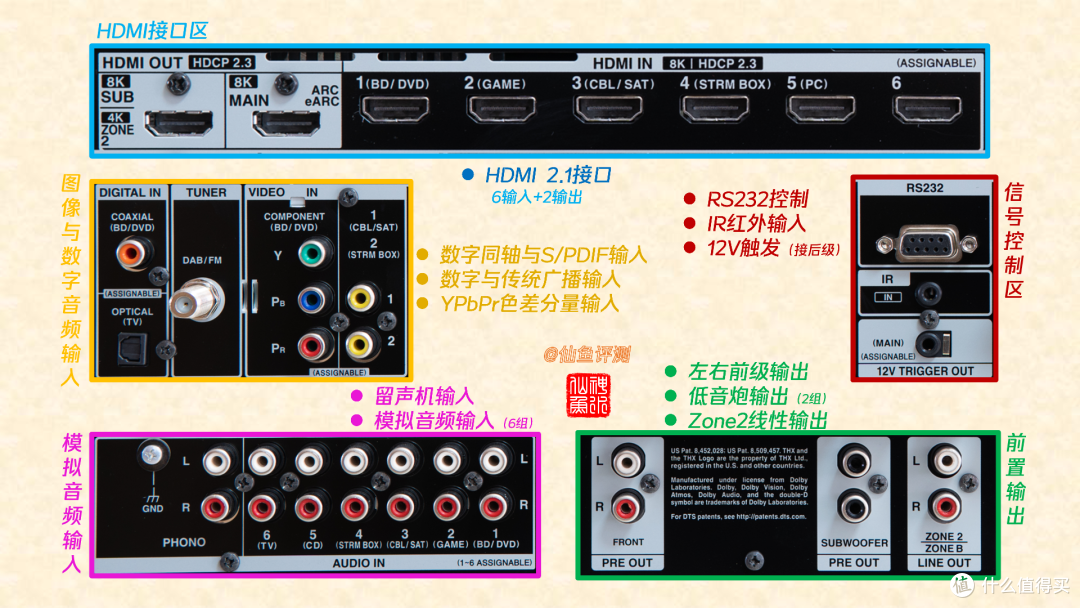

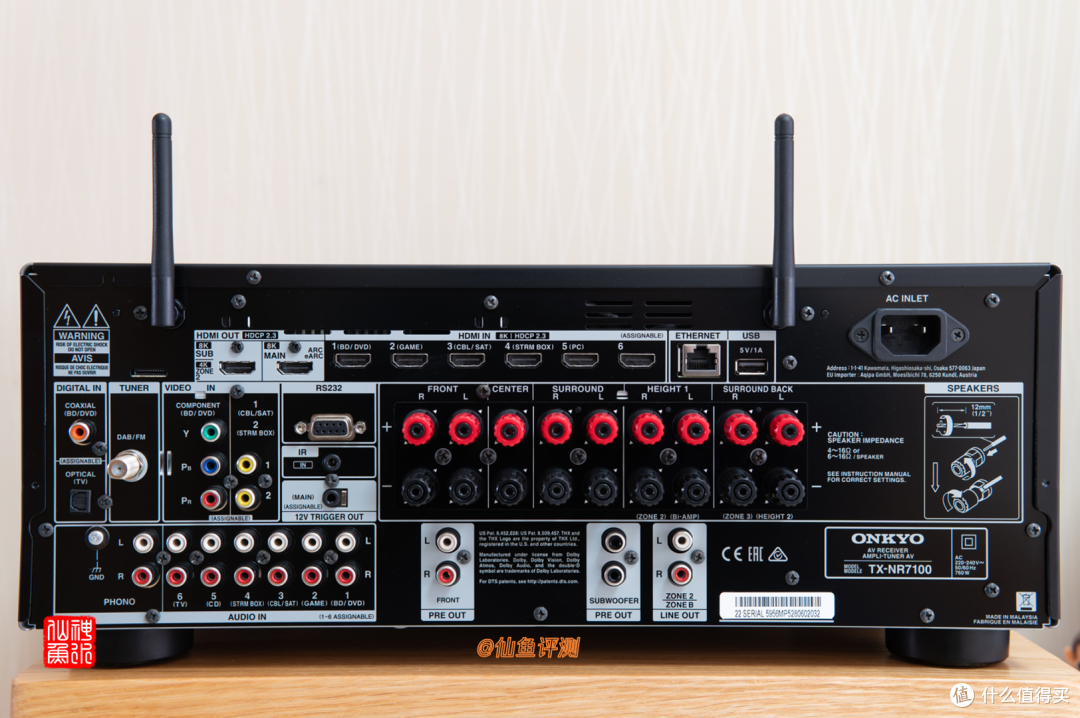

新手玩家第一次看到合并式AV功放背面密密麻麻的接线柱一般都会懵圈，其实AV功放的各种接口都是按照不同的功能区域来划分的：

NR7100的HDMI接口群位于最上端，8个（6输入+2输出）HDMI 2.1接口呈一字排开。

虽然这8个HDMI接口均印有8K和HDCP 2.3字样，但带宽其实有40Gb和24Gb两种，这一部分我会在下一章节的拆解中结合HDMI芯片详细讲。

黄色框内是音频数字信号与图像模拟信号输入区域，包含了光纤音频输入、DAB数字广播、YPbPr色差分量等，当然了，这一区域在HDMI时代大部分人都不会用了。

红色框内为信号控制区域，包含RS232串口、IR红外输入和12V触发。RS232在家用中一般很少用到，12V触发是双功放接后级用的，前级的12V输出接后级的12V输入，这样就可以联动开关机；

粉色框内为模拟音频输入区域，一共有6组立体声，方便传统音源接入，例如磁带机或者CD机；

绿色框内为前置与线性输出区域，NR7100提供了两组低音炮输出端口，可以用双低音炮组7.2.2或者5.2.4系统；ZONE2线性输出提供一组，可以玩一下多房间音频系统；

在纯前级输出上NR7100并没有提供全规格的声道，而是仅提供了一组前置立体声输出，这一点对于合并式功放用户来说其实没有影响，但对于双功放玩家来说就不合适了。

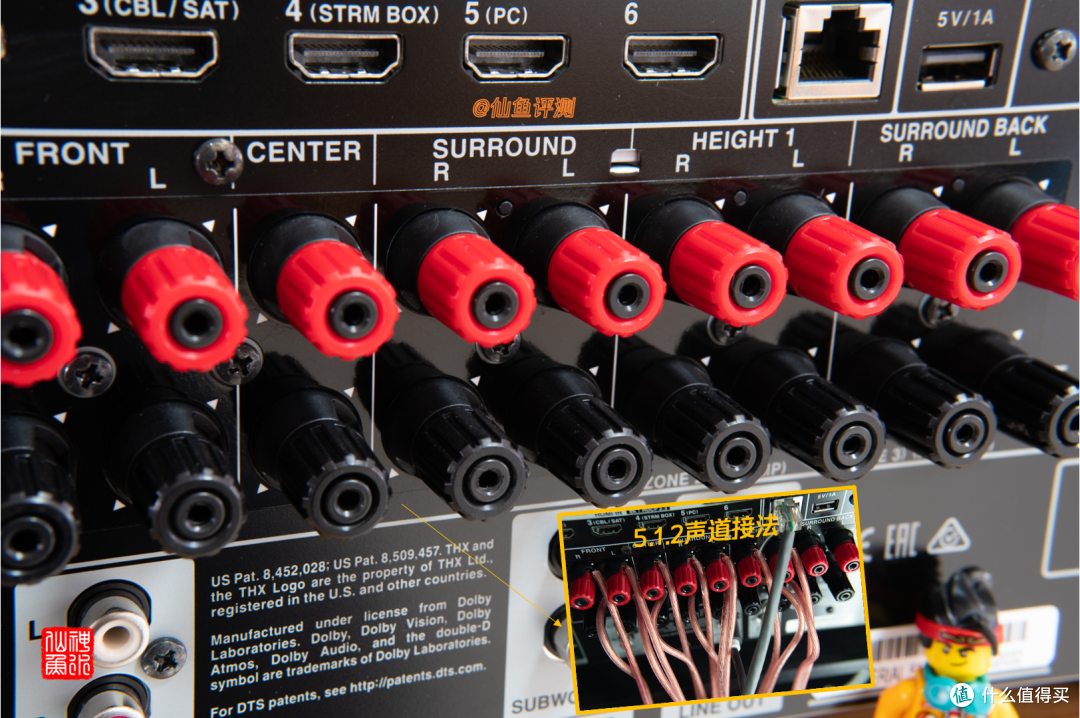

NR7100的9声道接线柱区域位于背板中部，按照上面的声道标识接入对应的音响线即可：

对了，这里还要提醒一点。

如果7.1声道功放接5.1声道音响，那么无论你的后环绕位置是放在沙发旁，还是沙发后面，都优先接SURROUND接线柱，而不是SURROUND BACK。

遥控器

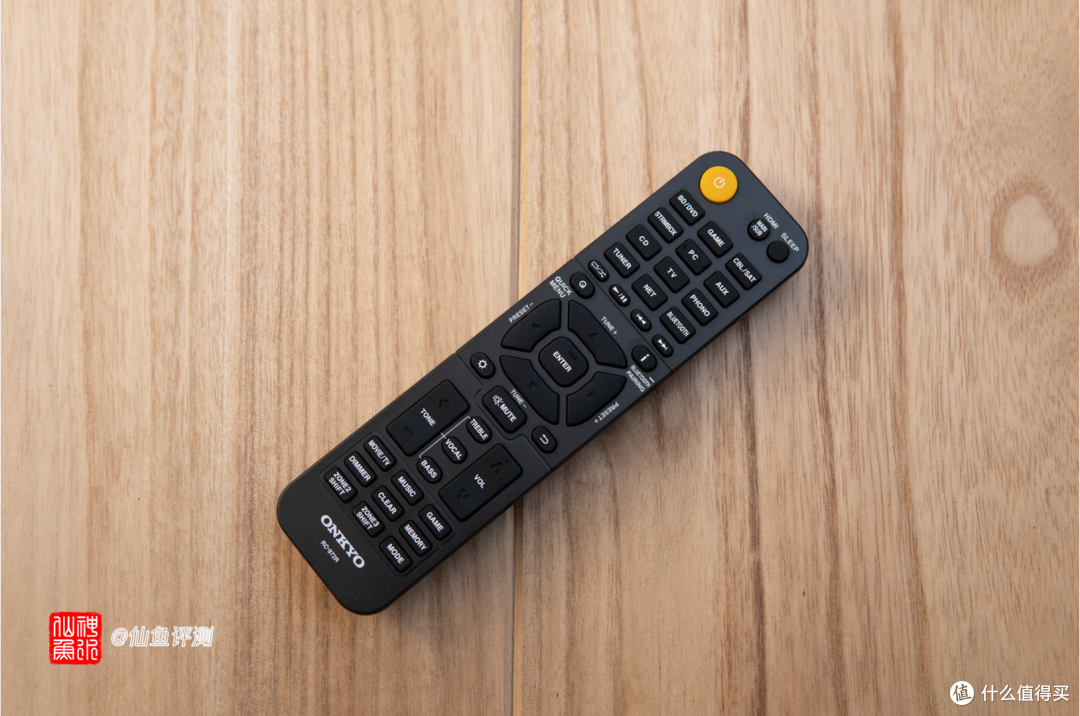

整个遥控器的按键布局可以分为3个区域，最上端为信源切换，中间为操作和控制区域，最下端则是音效按钮，设计逻辑还是比较清晰的：

NR7100遥控器质感挺好，按键软硬适中，不过没有背光略显遗憾。

外观就看到这里，接下来我们来做拆解，看看解码和放大芯片用料如何。

三、解码与放大电路解析

功放的外壳拆法都差不多，卸去安桥NR7100左右两侧以及背面的8颗螺丝，即可打开外壳。

功率放大区域的上方有一枚来自凯美电子直径12厘米的散热风扇，负责将晶体三极管等发热大户的热量自上而下带出机器外，所以使用功放时尽量不要遮挡风扇出风区域：

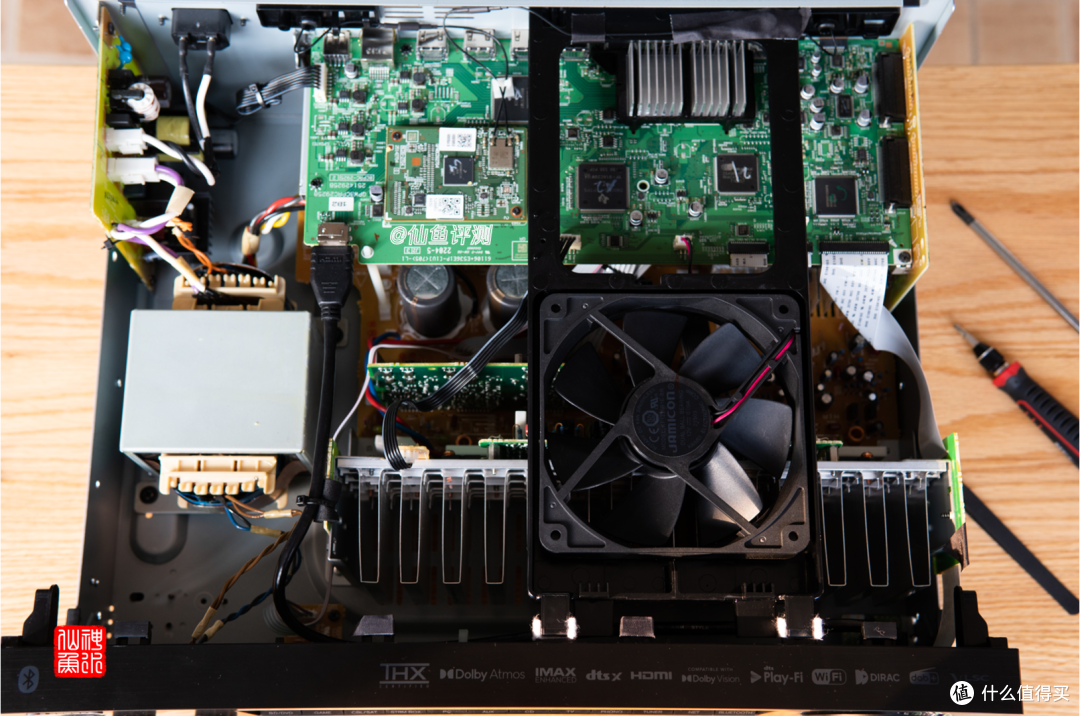

安桥NR7100整体结构大致可以分为电源转换、数字解码和DAC、功率放大三个区域。

先来看最上层的解码部分。

音视频解码（HDMI）

安桥NR7100共采用两颗HDMI和图像处理芯片，全部来自松下。

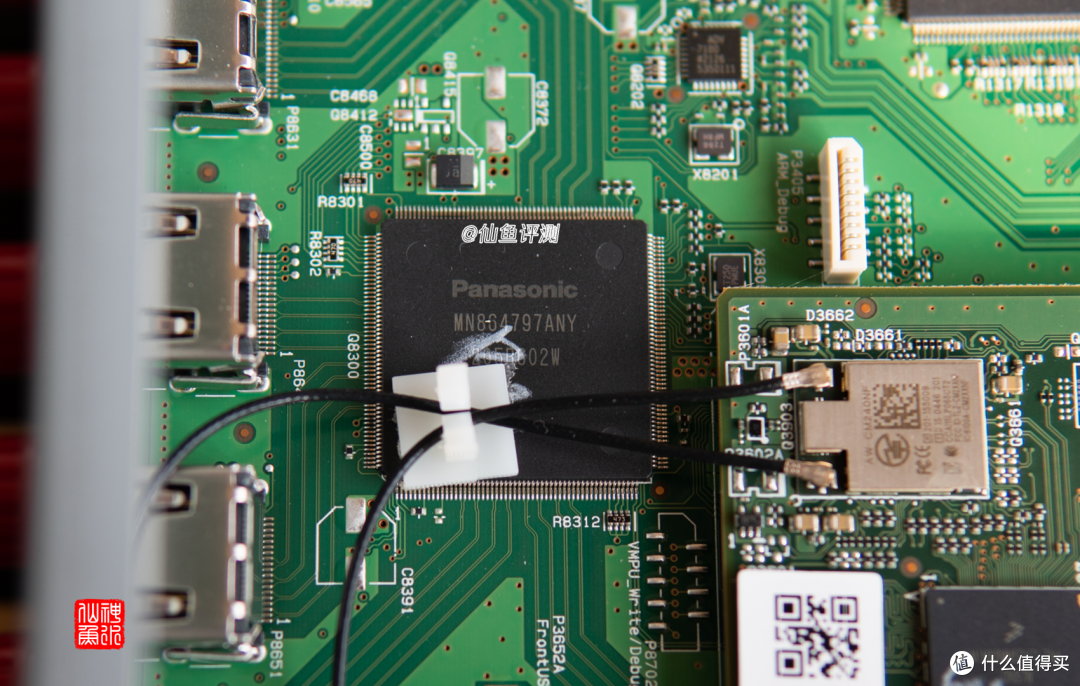

其中一颗是MN864797，负责背面的HDMI4-6口和前置输入；

HDMI4-6口带宽为24Gb，前置输入为10.2Gb：

另一颗HDMI芯片位于铝制散热器下，型号为MN864807；

这也是目前A/V功放系统上最主流的HDMI 2.1芯片，拥有40Gb带宽，支持VRR与ALLM。

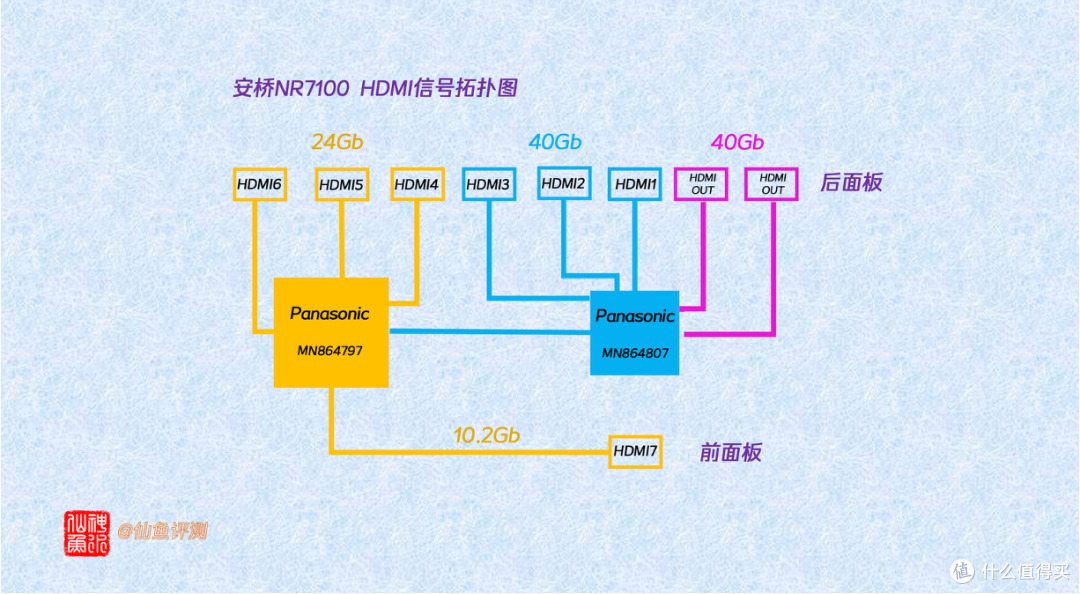

MN864807是主HDMI芯片，除了负责HDMI1-3口的输入和MAIN+SUB的输出外，还需要处理来自MN864797的音视频信号，拓扑与带宽详见下图：

再来看音频解码芯片。

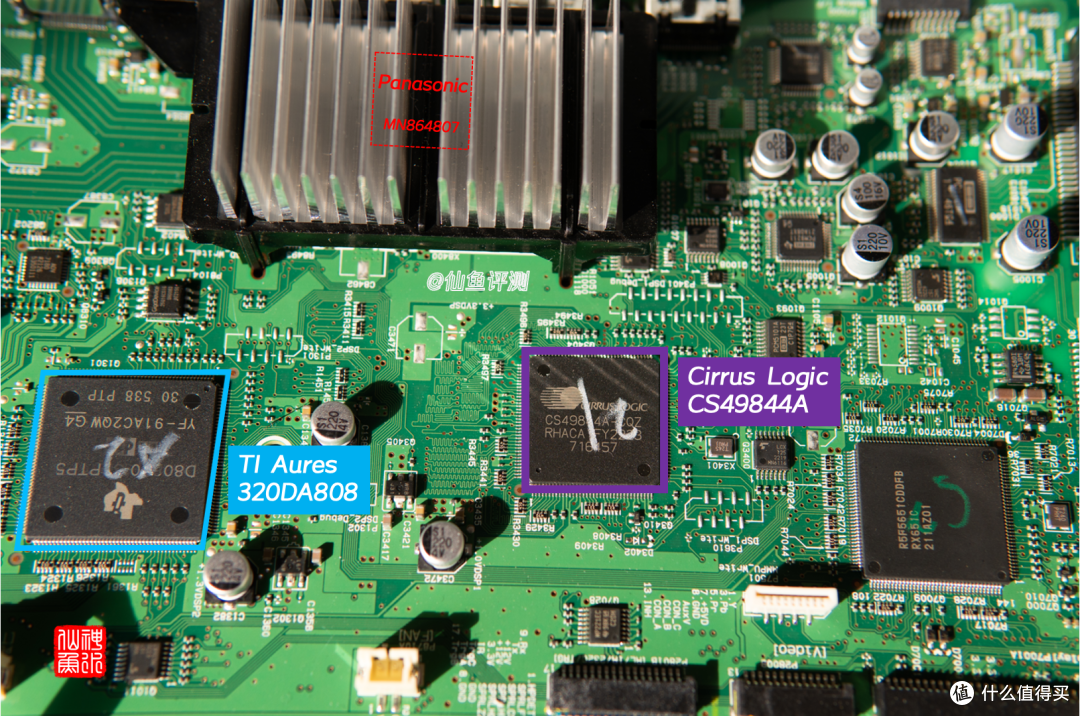

安桥NR7100功放采用了德州仪器的 Aures TMS320DA808和Cirrus Logic的CSA49844双DSP芯片做音频解码处理，协同完成THX、杜比全景声和dtsX等音效的处理：

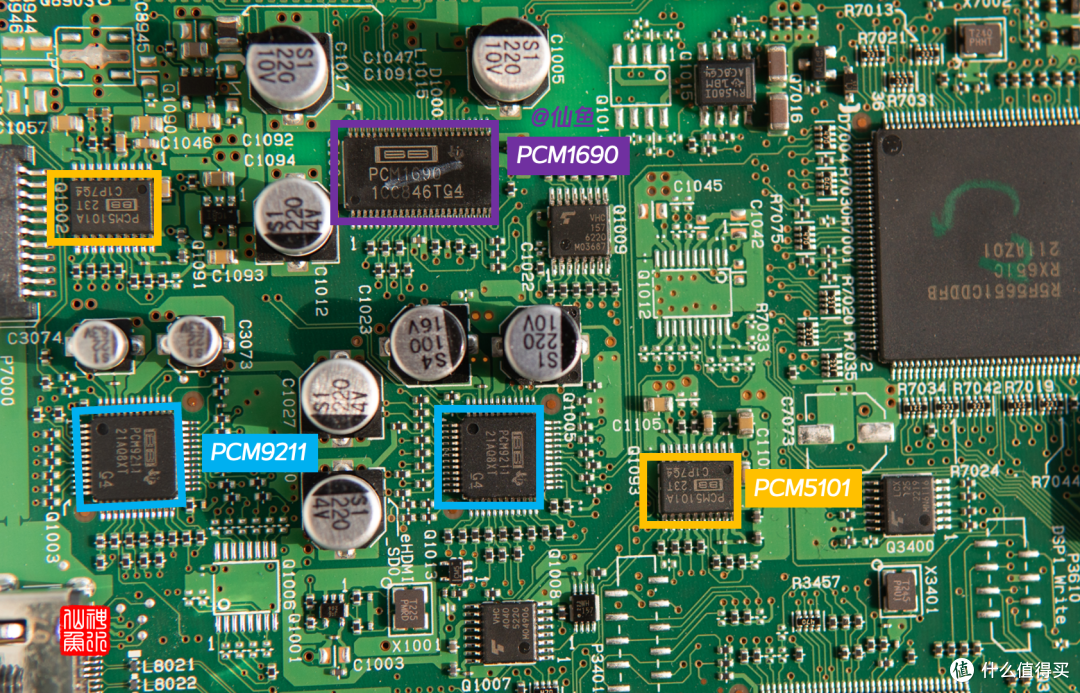

在数模转换DAC芯片上，安桥NR7100采用的是德州仪器PCM1690+5101的组合。

其中PCM1690为24bit的8声道DAC，113dB动态范围，支持192Khz采样率；

PCM5101A是32bit的立体声DAC芯片，带锁相环，动态范围106dB；

PCM9211除了是24bit、动态范围101dB立体声ADC芯片外，还是音频收发芯片，例如S/PDIF和PCM接入。

整体来讲，安桥NR7100在音视频解码芯片的配置上还是非常厚道的，与定位更高的RZ50非常接近。

解码看完，我们接着看电源与功放部分。

电源与功放

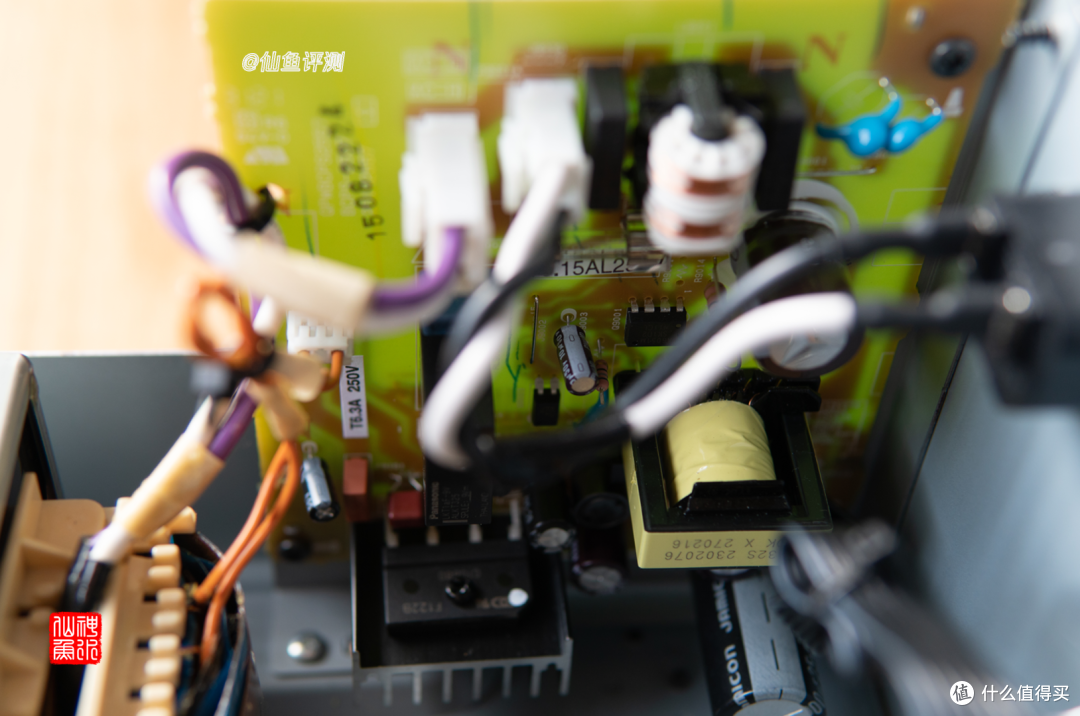

市电通过3.15A 250V的保险丝后，兵分两路。

一路经过变压、整流、滤波后输出12V直流电给解码芯片电路板；

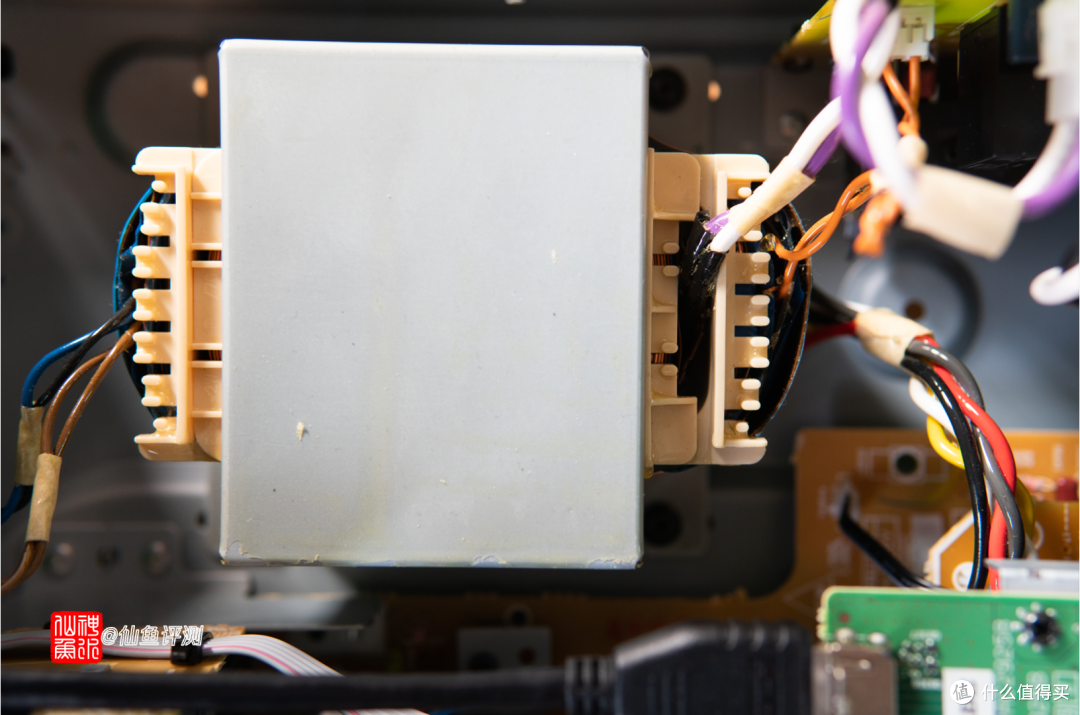

另一路经过保护电路后通过火牛，给功放电路供电。T901火牛重量十足，型号为NPT 1672M：

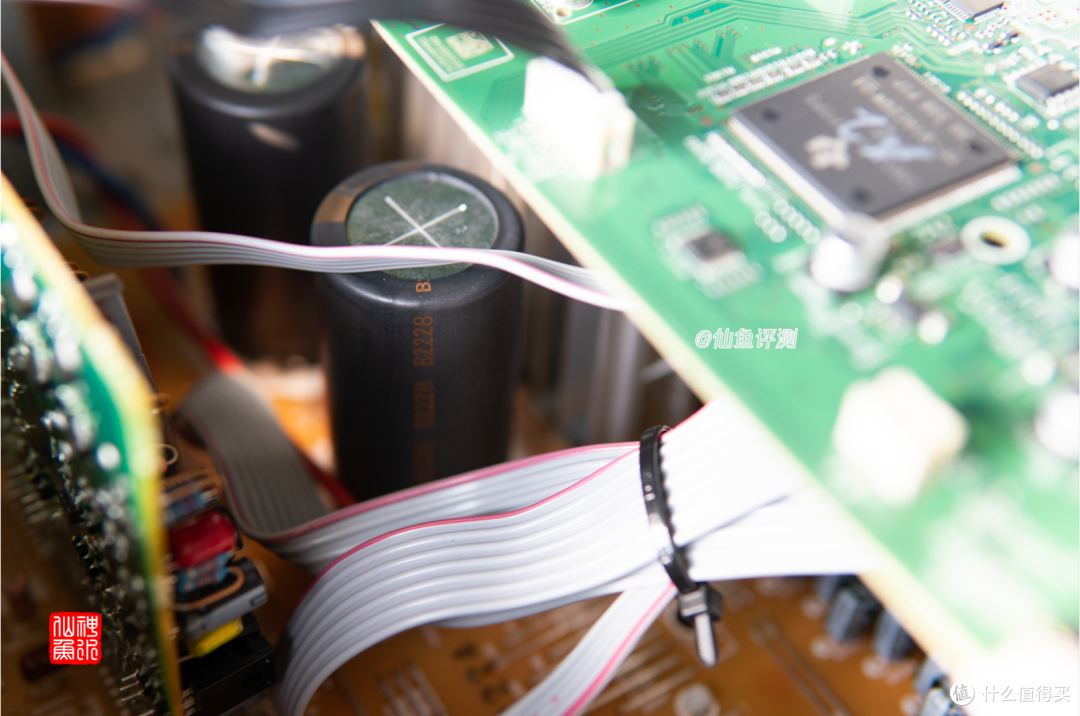

“大水塘”为2颗 75V/10000μf的电解电容，稳压滤波，也给功放电路的9个声道蓄能：

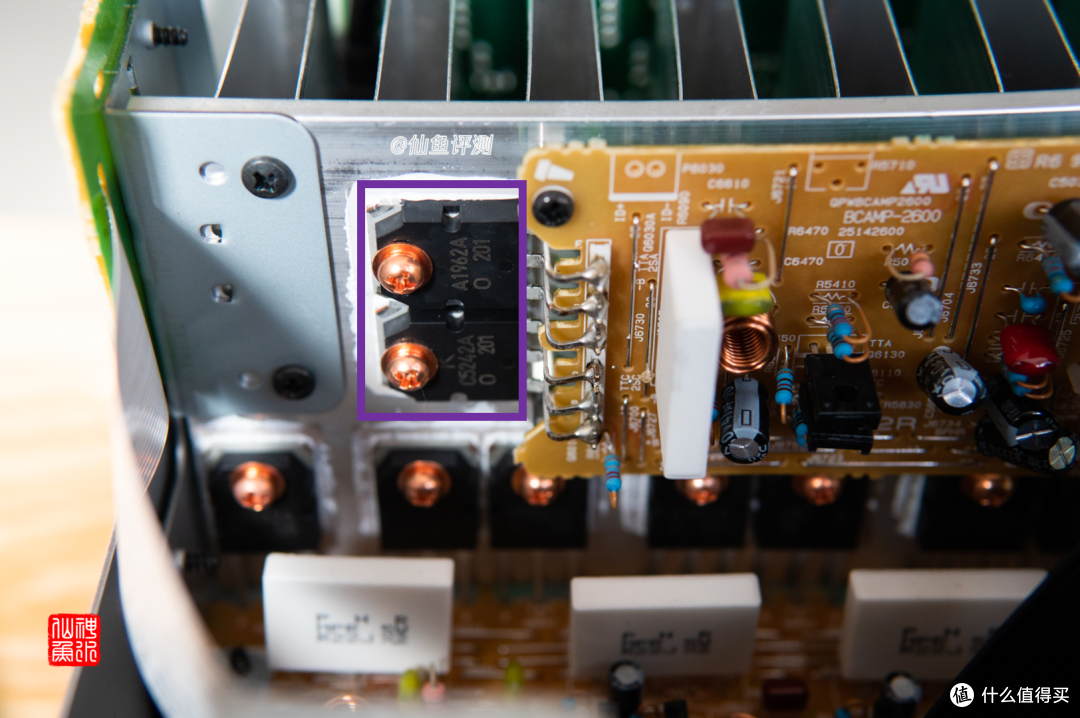

每个声道都有一对1962A和C5242A三极管组成的推挽放大电路，最大能提供15A的输出电流：

网络串流

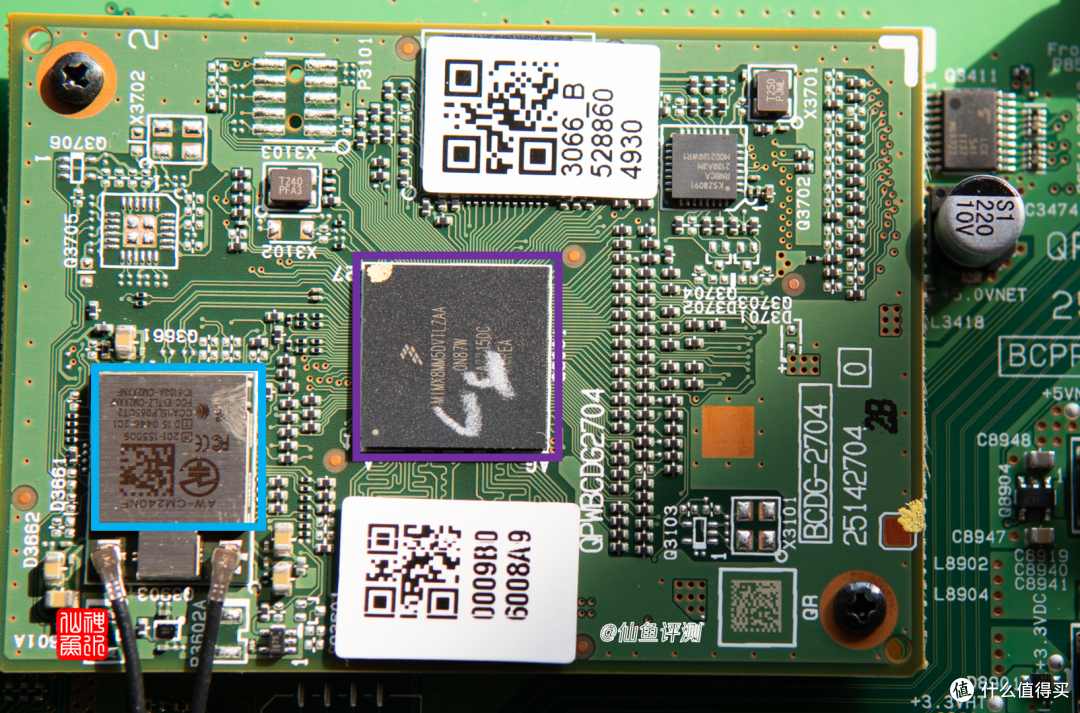

在解码芯片板的上方，还有一块网络模组，上面有一颗来自恩智浦的5核微处理器和一颗来自AzureWave的WIFI5芯片：

安桥NR7100的AirPlay、Spotify、DTS-FI等网络音乐串流功能可能都由这块板子来实现。

拆解到这里，基本已经把整台功放的主要功能模块都了解完了，接下来我们开始影音实测。

四、Dirac Live实测

Dirac Live现在已经是最主流，最好用的声学校准软件，没有之一；

安桥NR7100功放超级厚道，自带的Dirac Live全频段免费用。

NR7100初始设置

不过在使用Dirac Live之前，还需要先完成声道设置与系统初始化。

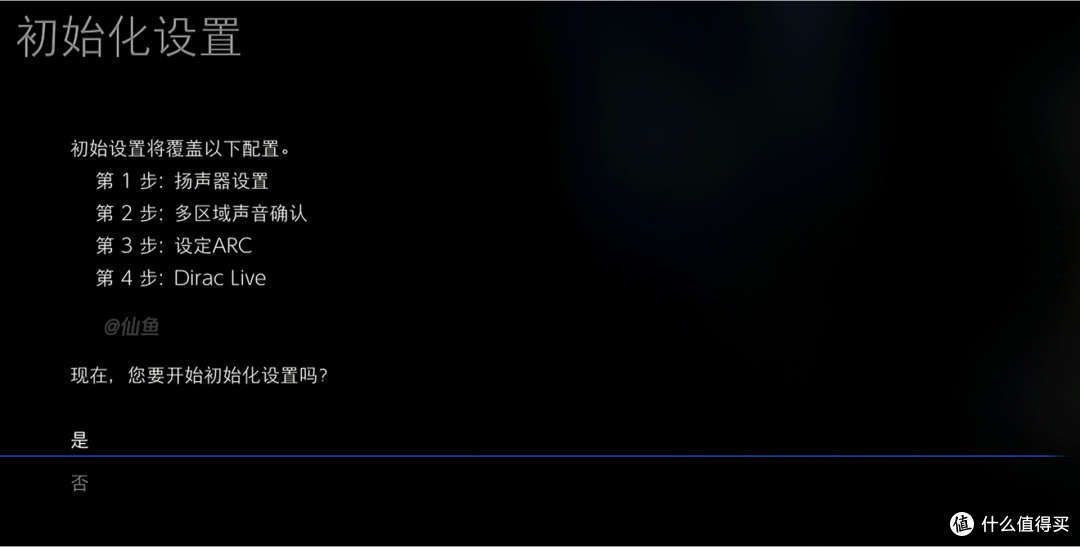

初始设置一共有四项，分别为扬声器设置、多区域声音确认、ARC音频回传和Dirac房间吉校准：

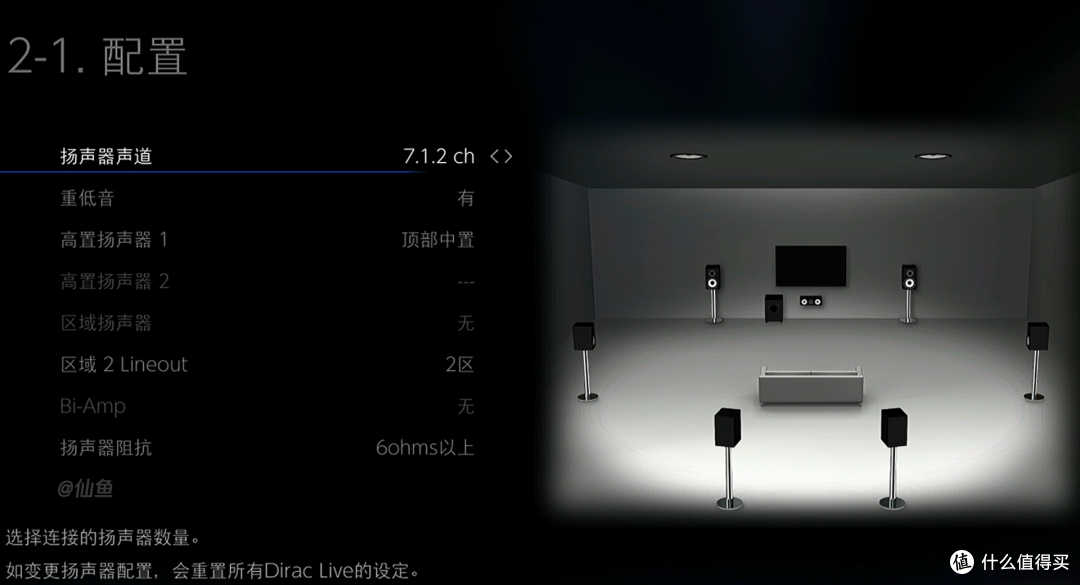

第一步当然是设置声道数。

安桥NR7100默认为7.1.2声道，可以根据自己家庭影院的实际情况设置成5.1.4或者5.1.2。

有天空声道时，可以选择天空声道的类型和位置，例如顶部中置，还是吊顶或者增高式；

当然如果目前没有天空声道，也可以设置成传统的5.1和7.1：

扬声器阻抗这里，如果所有音响的阻抗均为4欧姆，那么可以选择4欧姆即可，否则就选择6欧姆以上；

接着就要为所有喇叭单元设置分频点。

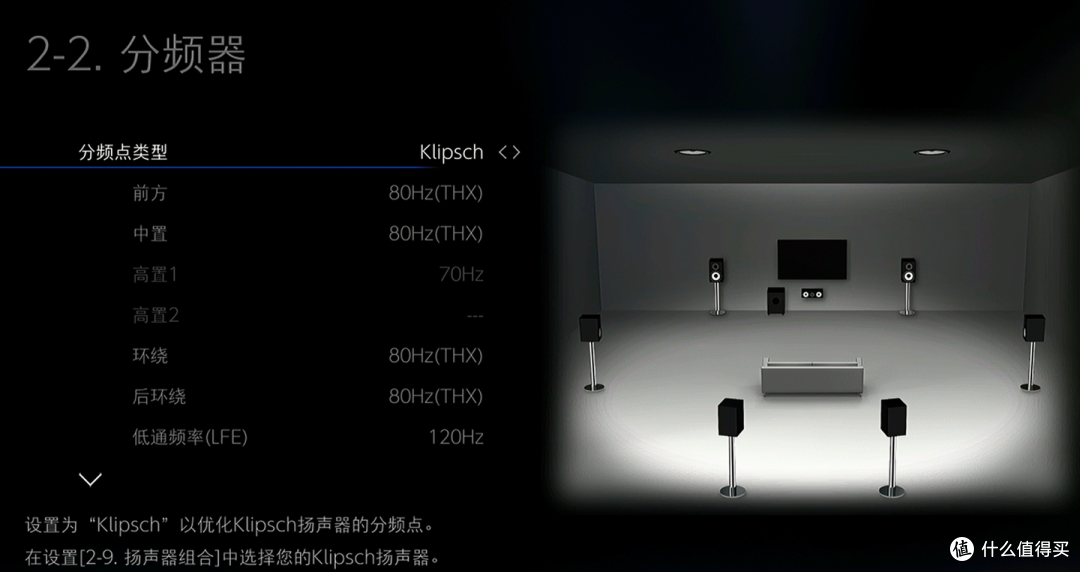

在分频器里面，发现分频点类型除了标准之外，还有一个“Klipsch”杰士音响专用的模式：

杰士、安桥和先锋都属于PAC集团（PREMIUM AUDIO CO），共享集团资源与音频技术：

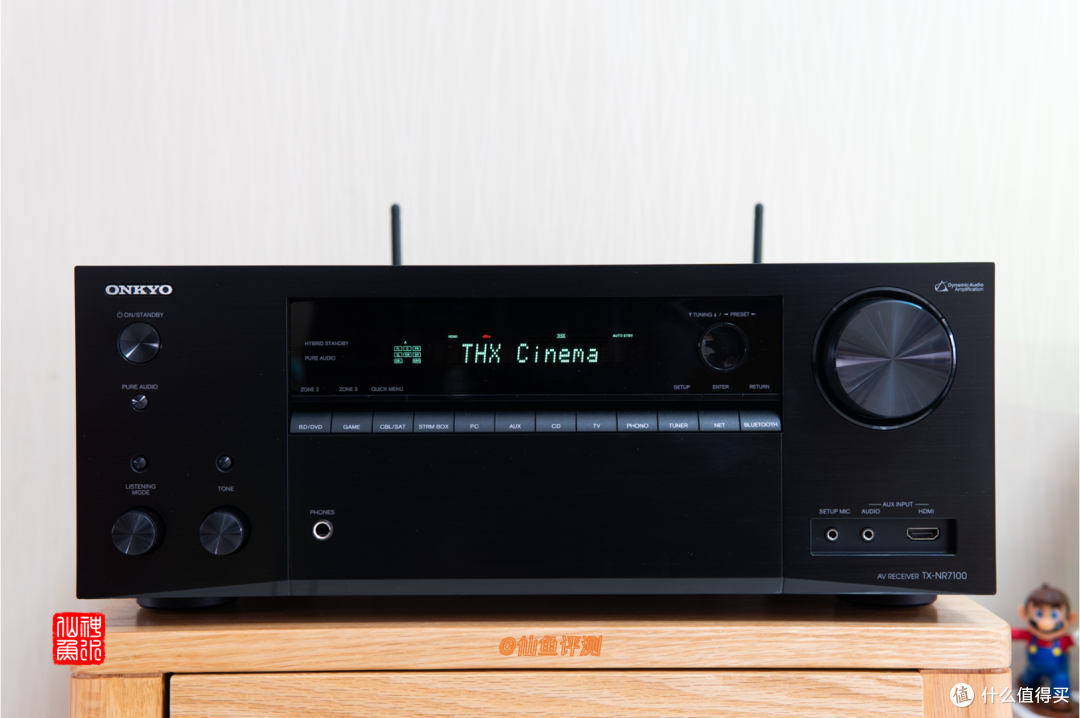

安桥NR7100是经过THX Select认证的。

THX Select主要针对室内57立方米左右的空间，这个室内容积几乎是能达到20Hz低音回放的最小容积，再小的容积就很难回放出最低频率的低音：

所以如果你的音响设备也有THX认证，那么直接按照THX的80Hz进行设置，再把THX音频里的低音炮重低音打开即可；

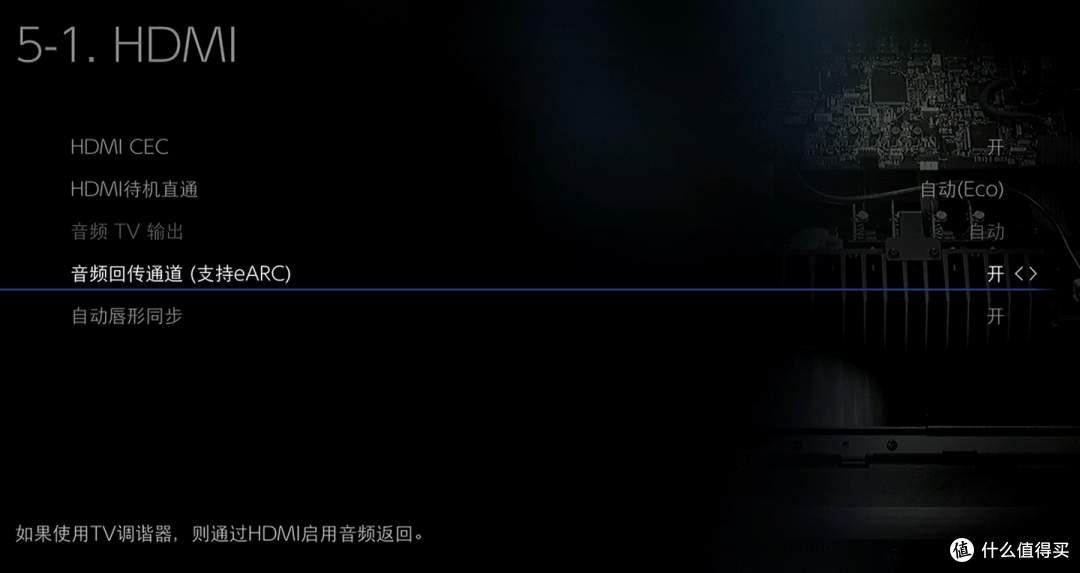

如果功放连接的是支持eARC功能的电视或者投影，那么建议把eARC和CEC功能打开：

以上内容都设置完后，就可以使用DIRAC LIVE进行房间校准了。

DIRAC房间校准

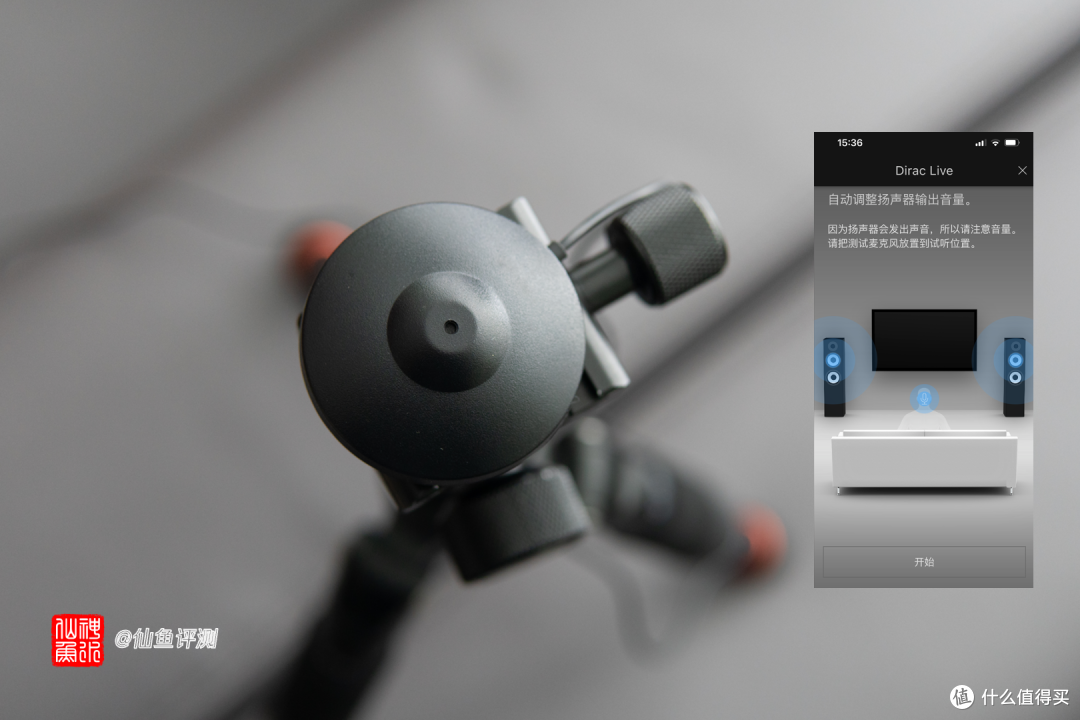

安桥NR7100使用DIRAC LIVE非常方便，只要把随机自带的测试麦克风一端插入功放，另一端放置在皇帝位，使用手机即可完成校准：

校准完成后，手机APP上会显示校准前和校准后的SPL曲线，非常直观。

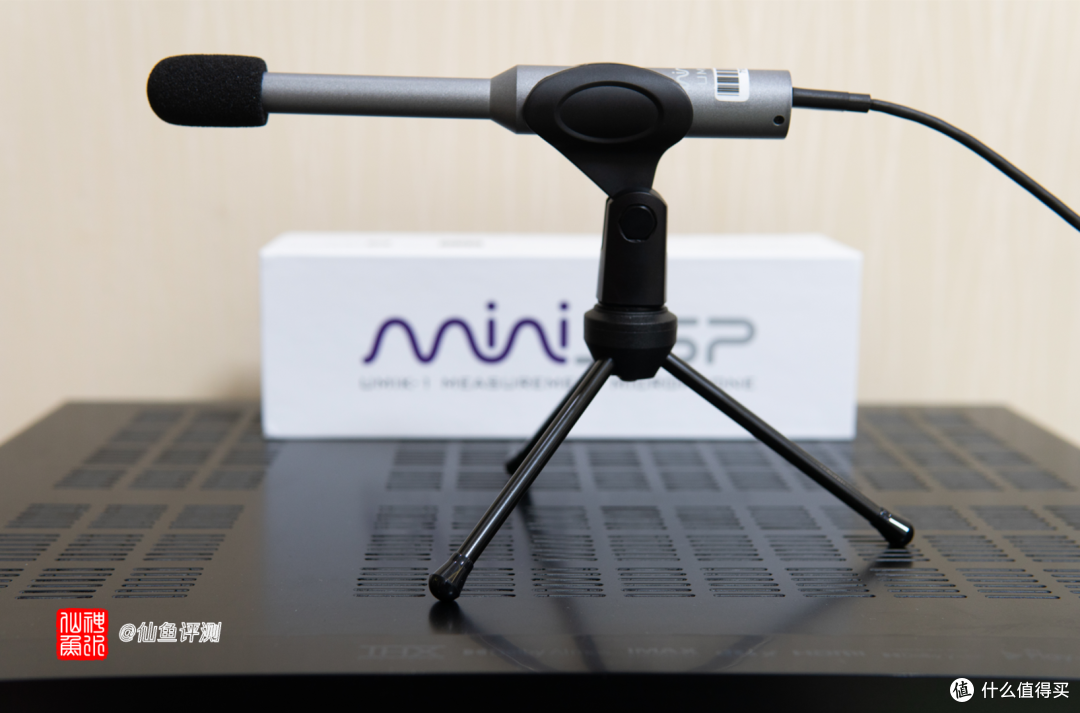

当然了，如果你手上正好有MiniDSP的UMIK-1麦克风，那么其实我更推荐使用PC端进行校准：

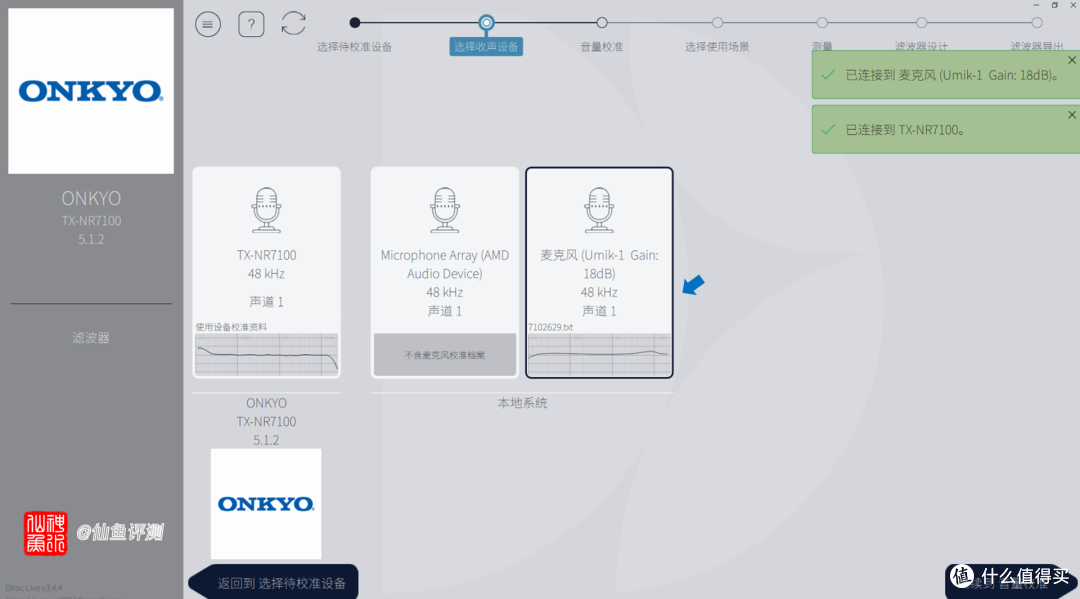

安装完PC端的DIRAC LIVE3后，只要保证电脑和功放位于同一个网络下，软件能自动搜索到功放。

插入UMIK-1麦克风后，记得导入麦克风的校准文件：

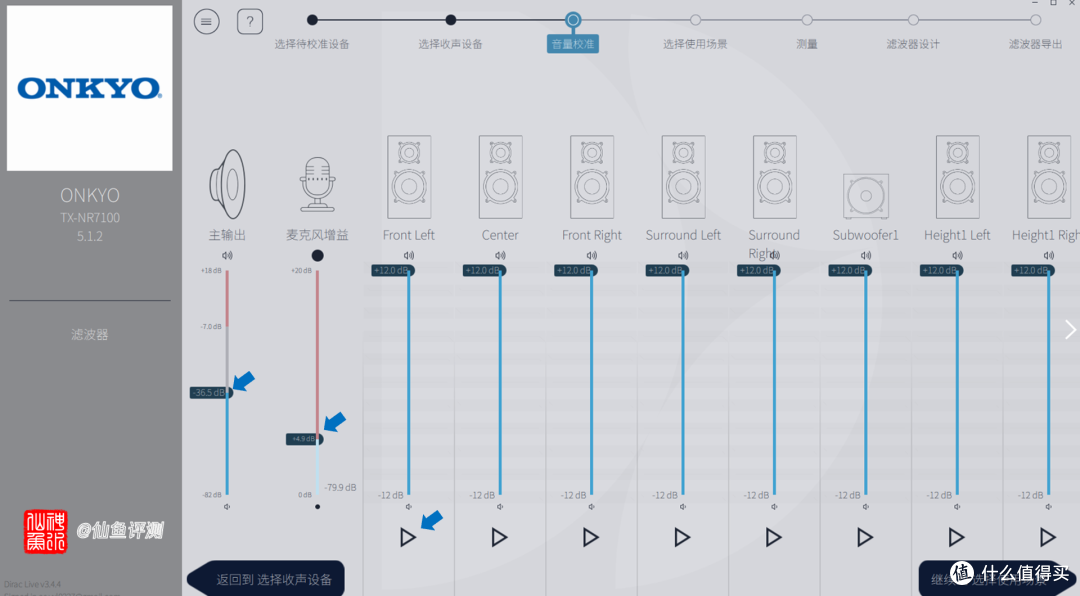

在音量选择界面，可以听下当前喇叭声音大小，并根据自己的使用习惯调整下主输出下的电平（默认会比较轻），麦克风的增益调到适中即可：

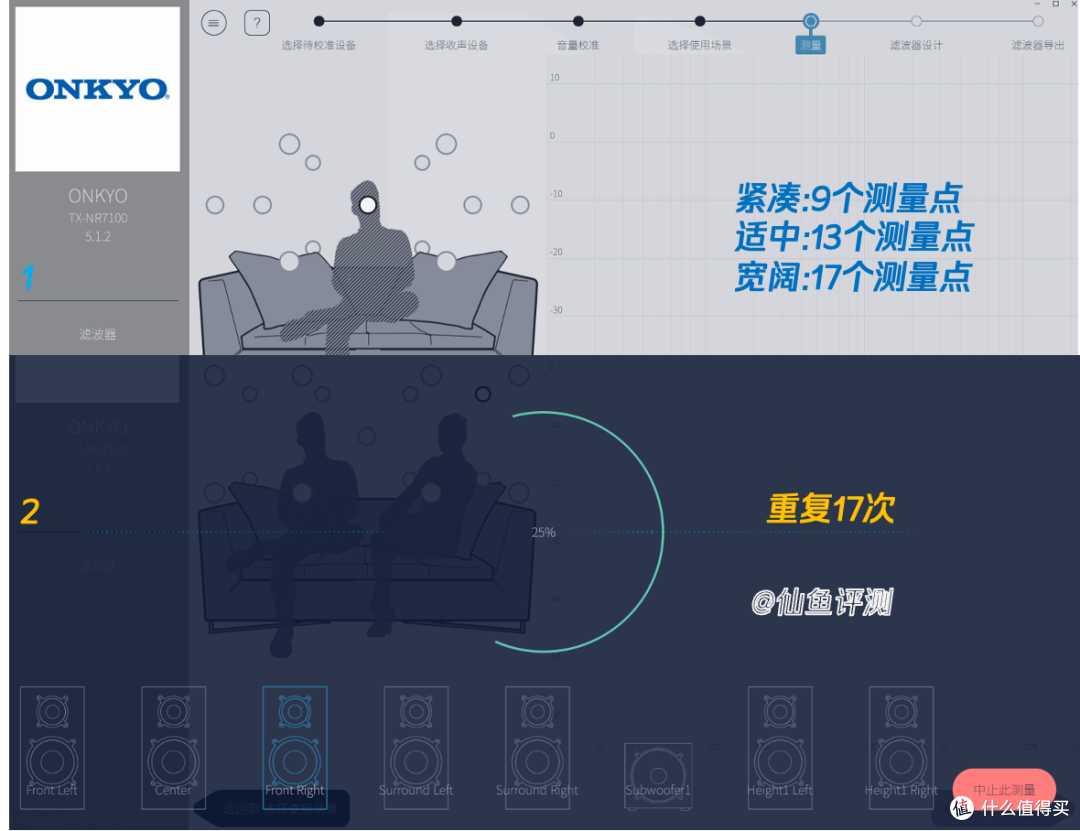

完成声音校准后，需要选择房型的大小，不同房型的皇帝位测量点位不同，紧凑型空间仅有9个测量点，而宽阔型有17个测量点（下图1）。

完成测量空间选择后，就可以麦克风放置在软件中提示的位置，保持安静并点击测量位置即可开始（下图2）：

每测试完一次，都要根据软件提示把麦克风放到响应位置，重复上述动作，直到所有测试点都完成。

所有点位均测试完成后，点击「继续到」滤波器设计，这时DIRAC LIVE会自动进行算法优化。

优化完成后，我们可以看到所有声道在空间中的响应：

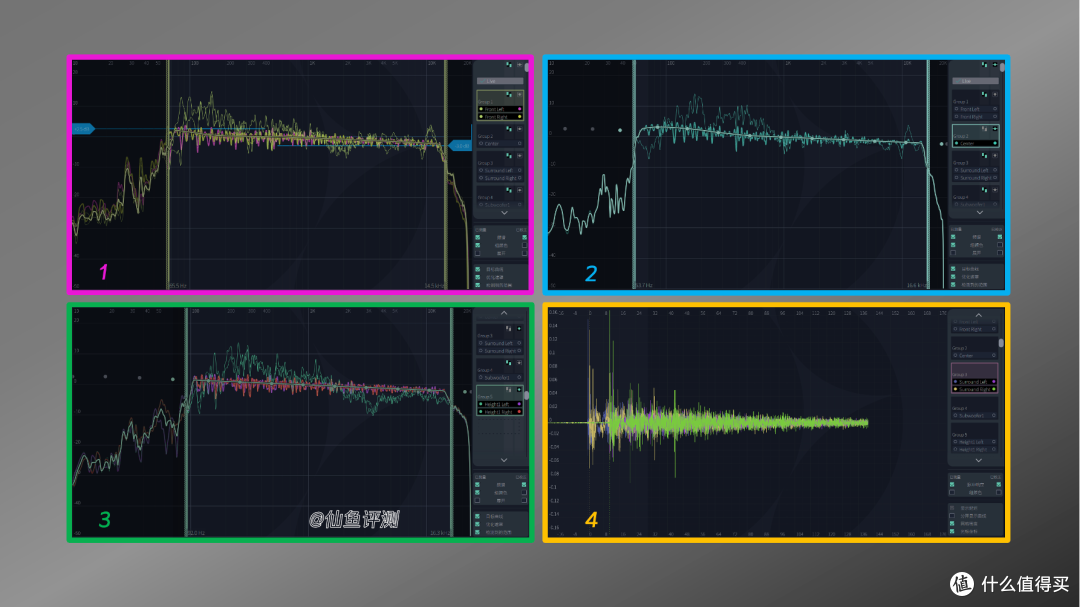

DIRAC LIVE的算法核心是混合相位滤波器优化，并不是一个简单的EQ，而是同时对声学系统的时域、频域进行处理。上图中1/2/3分别为前置、中置和天空声道频响部分的优化，而图4则是脉冲响应部分的优化。

DIRAC LIVE优化完成后，会自动设置一条默认的目标曲线，不过用户可以根据听音喜好去微调：

喜欢低音，那就低音部分往上提一提；

喜欢男中音，那就在400hz左右往上拉一点；

安桥NR7100提供了3个存储位，可以把刚刚优化好的结果导出到相应槽位，使用功放时只要切换到相应槽位即可应用。

此时，经过Dirac Live校准优化后，我的这套5.1.2系统在频响上就平直多了。

那么效果如何呢？

我们接着往下看！

五、影音主观体验

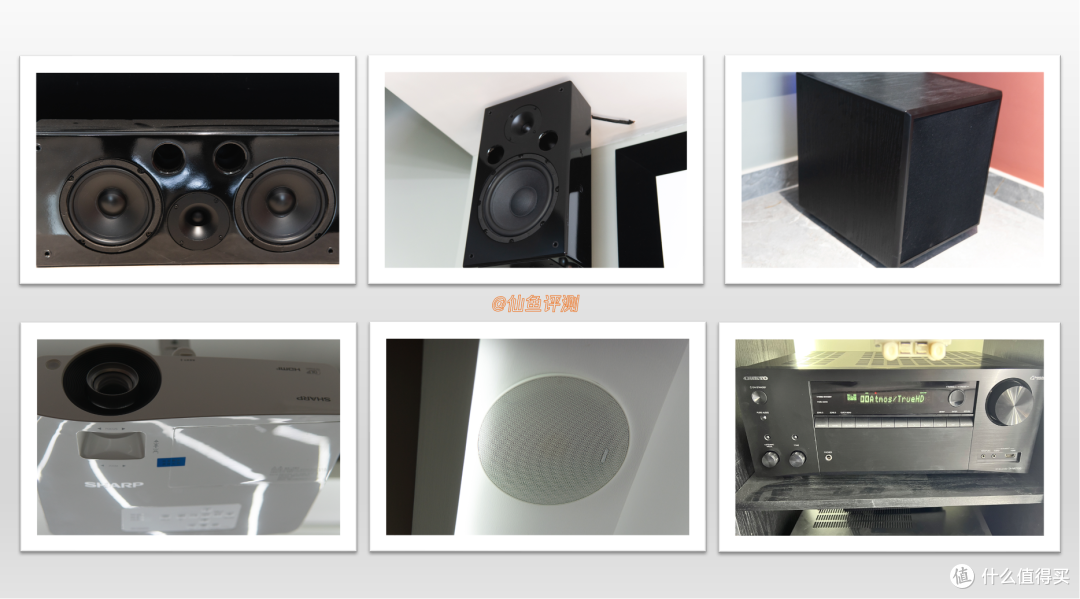

我自己在用的是一套很小众的5.1.2声道系统，效果还行；

在DIRAC LIVE跑完校准后，我用安桥NR7100功放配合这套系统跑了下常用的测试影片，外加看了几部电影：

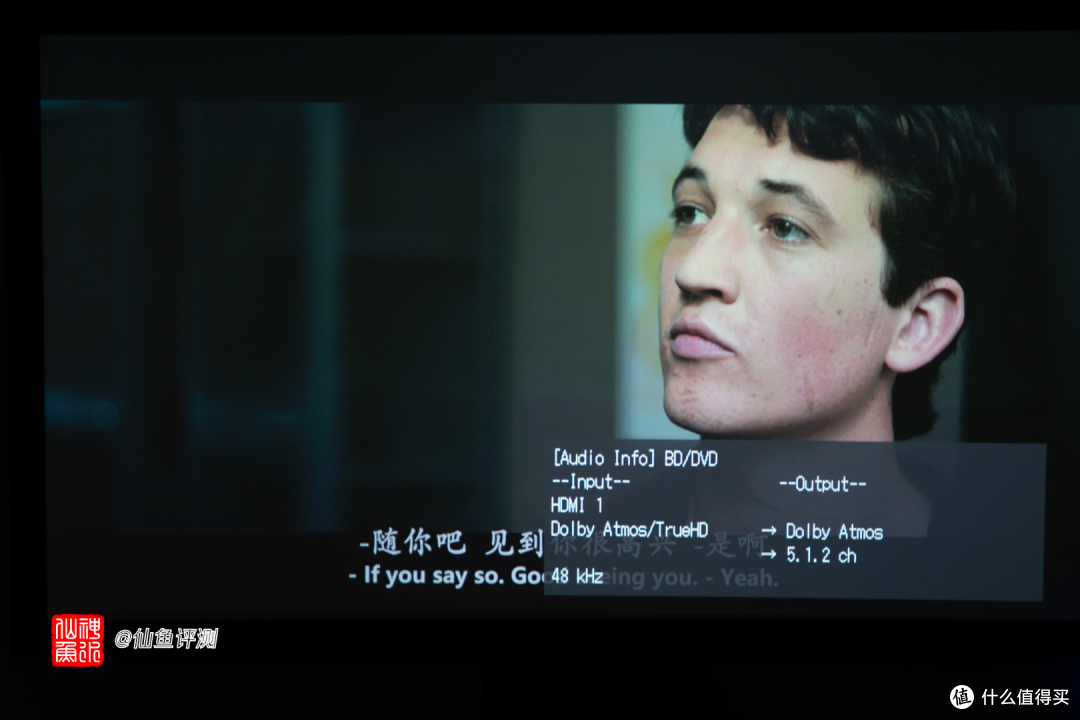

在《爆裂鼓手》中（TrueHD内核全景声），无论是暴躁教练口吐芬芳时的中置表现，还是6分多钟安德鲁穿越走廊去排练室时震胸口的低音炮表现，都令人印象深刻。

而影片结尾时暴风雨般的爵士鼓演奏，军鼓硬朗、嗵鼓丰富饱满，底鼓铿锵有力而又富有弹性、吊镲明亮呼啸，声场从四面八方包围，有很好的密度与重量感。

相较于Dirac校准前，明显可以感觉到声音层次更加清晰，低频弹性更好，收的更快。

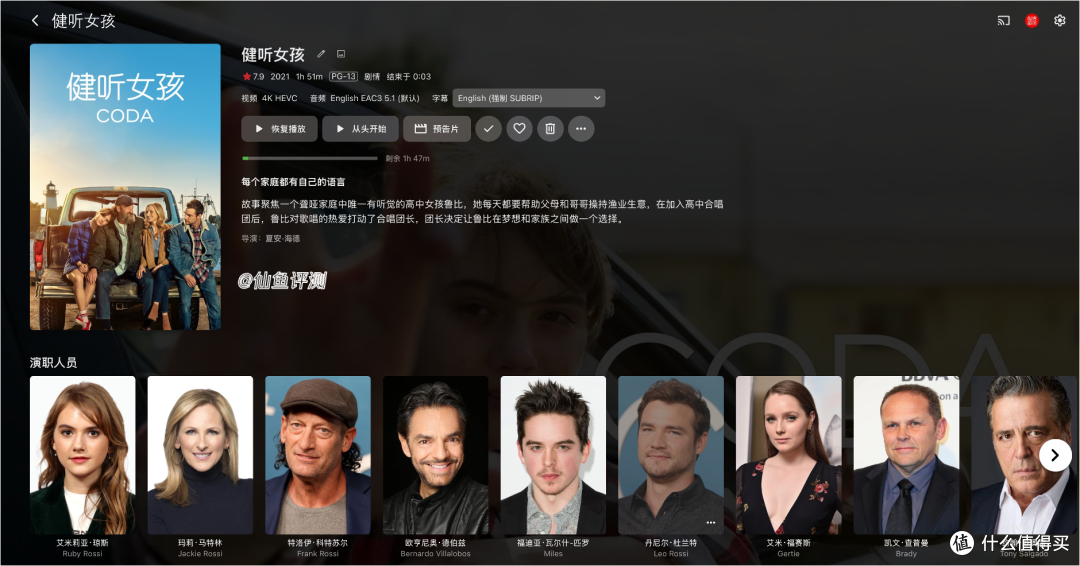

在《健听女孩》中（DDP内核全景声）影片开头在海上捕鱼时，海鸟的声音很丰富，好像就在脑袋周围飞。

在这部小清新的片子中大动态的场景不多，但展现露比嗓音的片段有很多，无论是合唱团试音，还是影片最后伯克利音乐学院面试时克服紧张后真情流露的演唱，前置三声道的表现舒服自然而又均衡，有不错的脱箱感，感觉就在前方演唱：

整体来讲，我的这套5.1.2系统经过DIRAC LIVE优化后，各个声道的表现更加均衡，主次也更加合理，在部分电影表现中细节会更加清晰，综合体验确实会有提升。

对于客厅或者空间不大的场景来说，NR7100的推力是够用的；

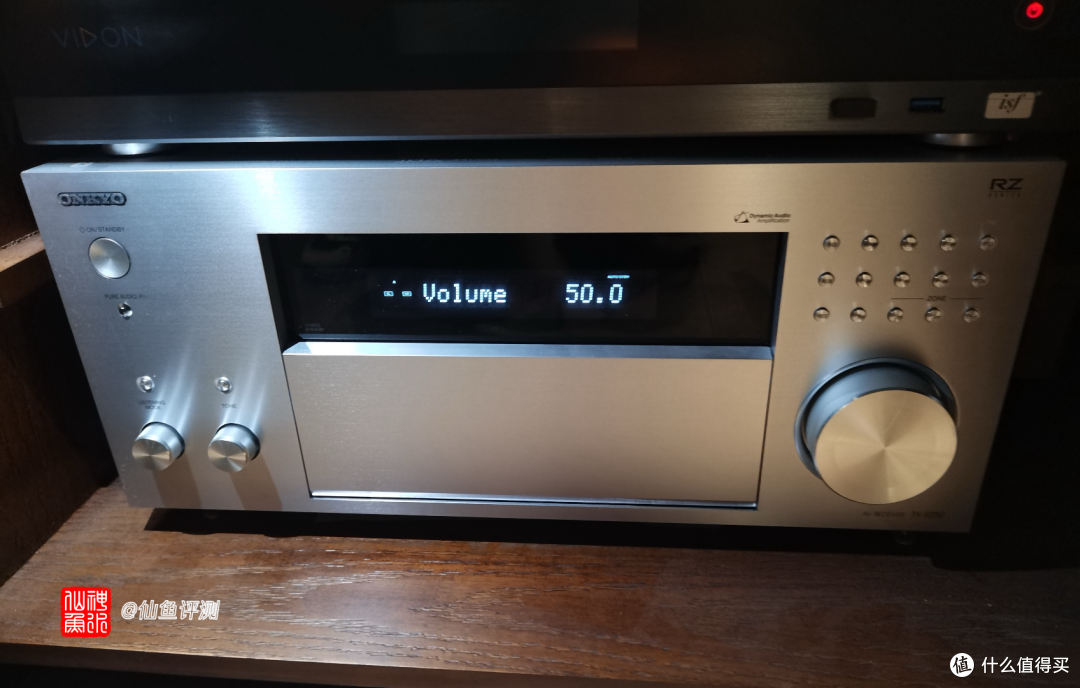

如果要想推的更大力，更平稳，还是要看看定位更高端的RZ50。

六、HDMI 性能

对于使用投影的家庭影院用户来说，其实一般不怎么关注功放的视频性能。

其实对于玩游戏的朋友来说，功放的HDMI直通能力也是必需考虑的问题。

4K 120Hz与VRR

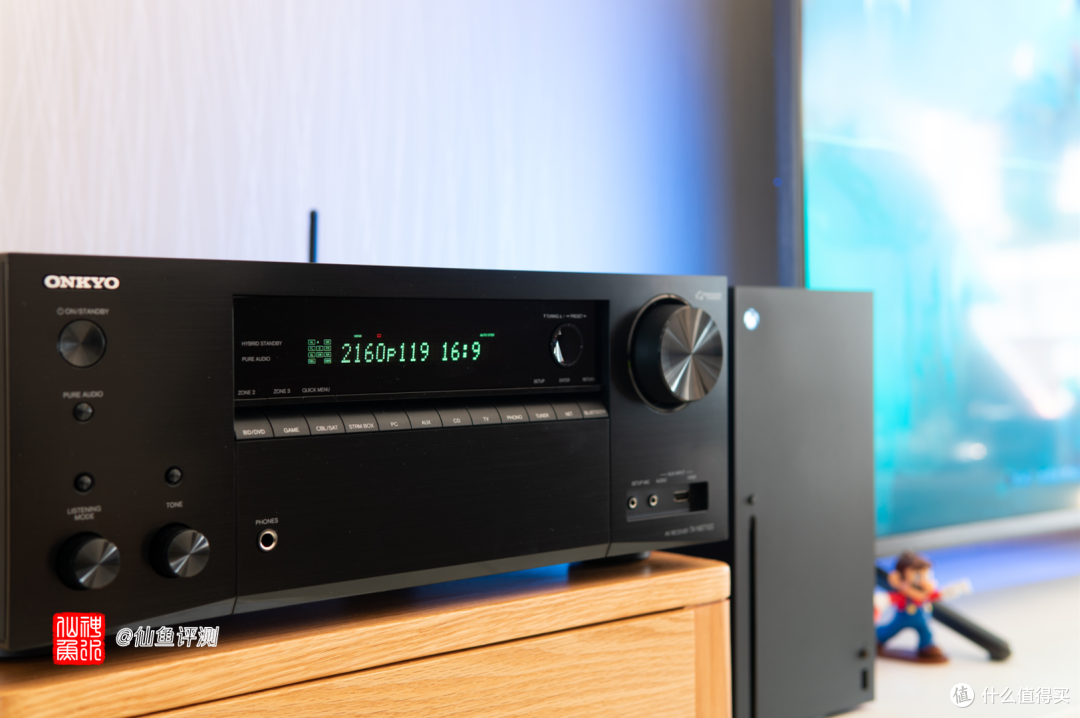

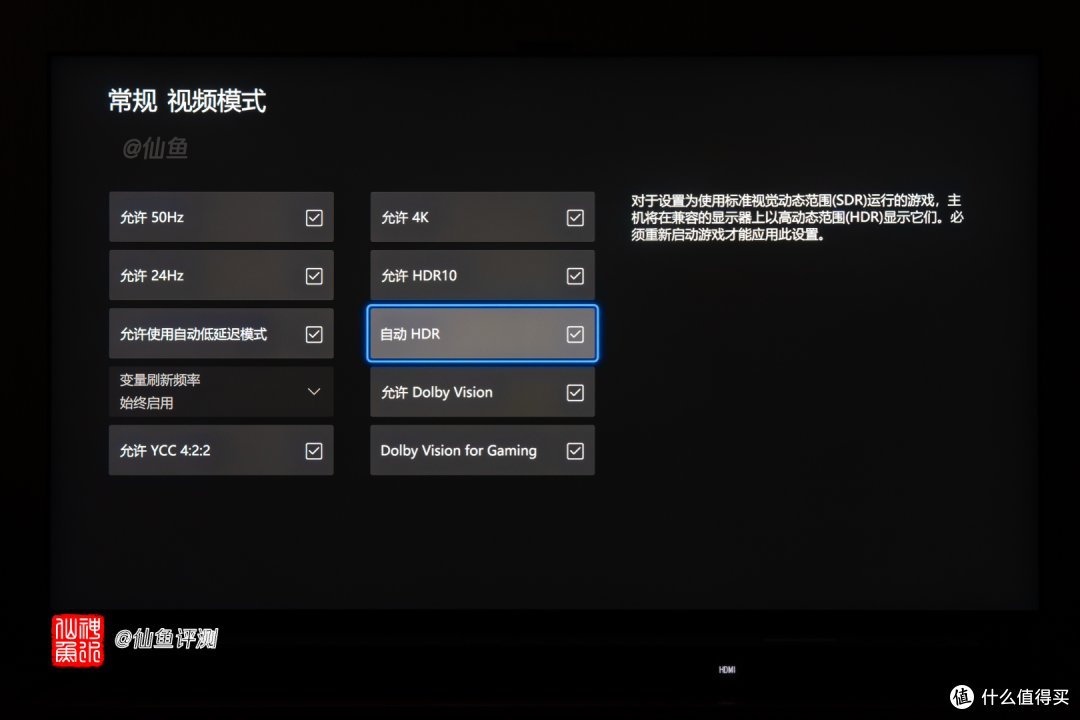

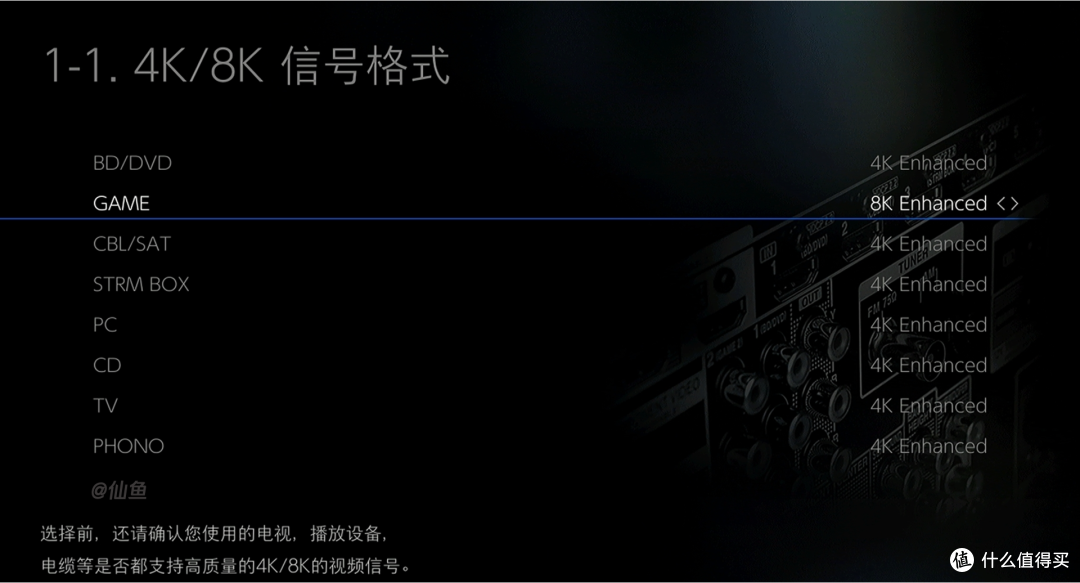

我使用微软XSX游戏主机直连安桥NR7100的HDMI 2口，并在设置里打开8K Enhanced，开启40Gb带宽模式（默认为18Gb）：

连接电视后，可以正常输出4K 120Hz信号：

VRR可变刷新率和ALLM自动低延迟模式也都支持：

杜比视界与IMAX Enhanced

对于一台次世代功放来说，杜比视界、HDR10+和IMAX Enhanced认证都是标配。

杜比视界自然不用说，安桥NR7100功放对于Profile4/5/7/8的单双层杜比视界格式都能正确点亮：

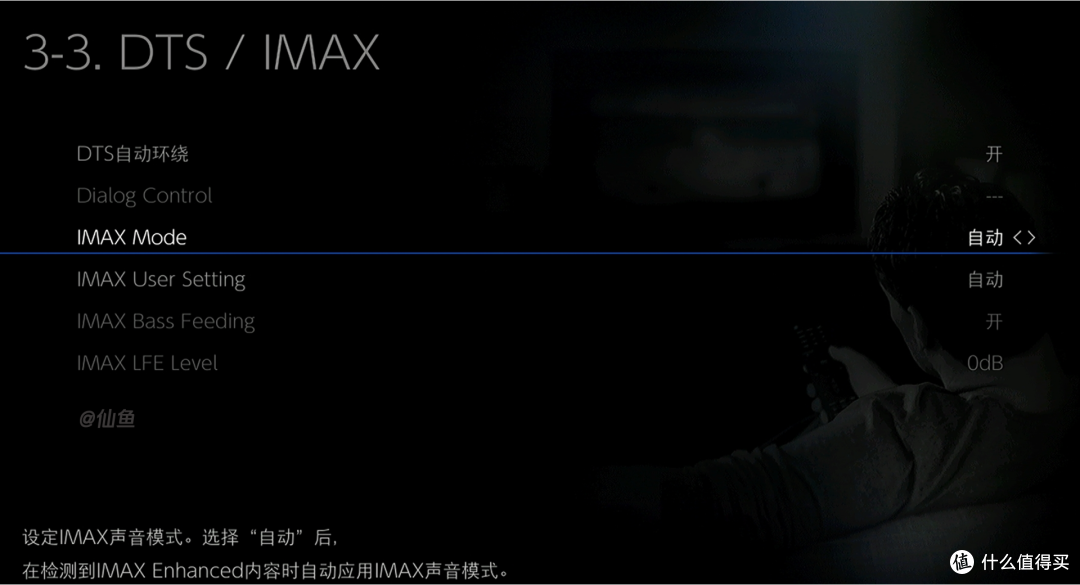

IMAX Enhanced方面，安桥NR7100系统默认就已经做好了相应的设置：

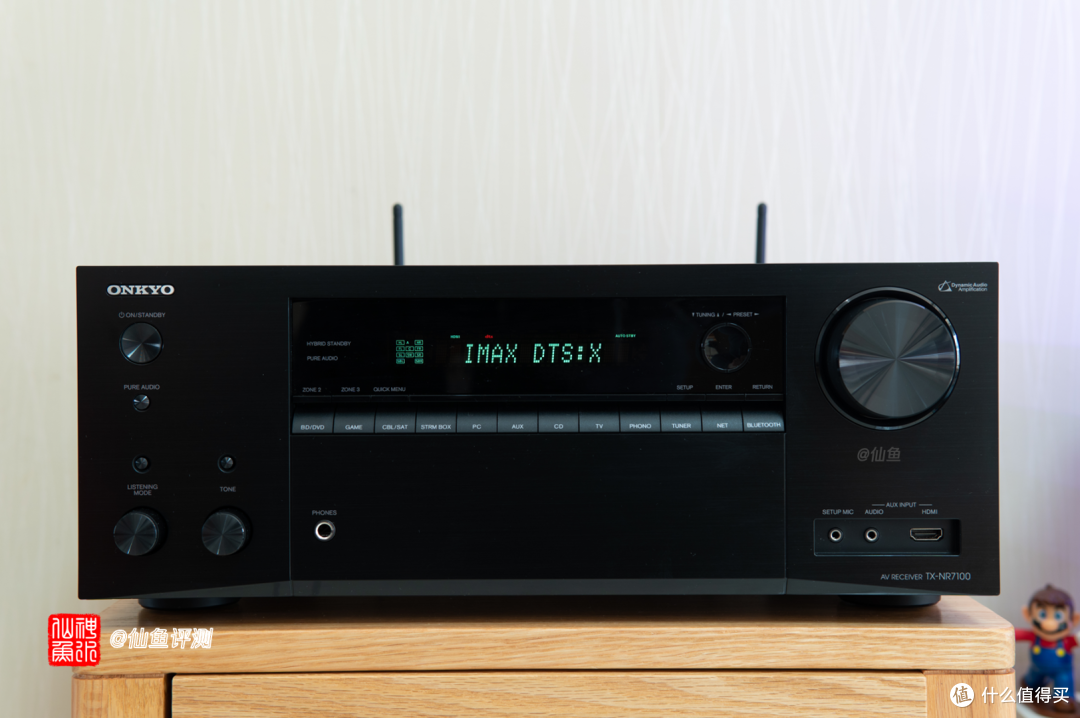

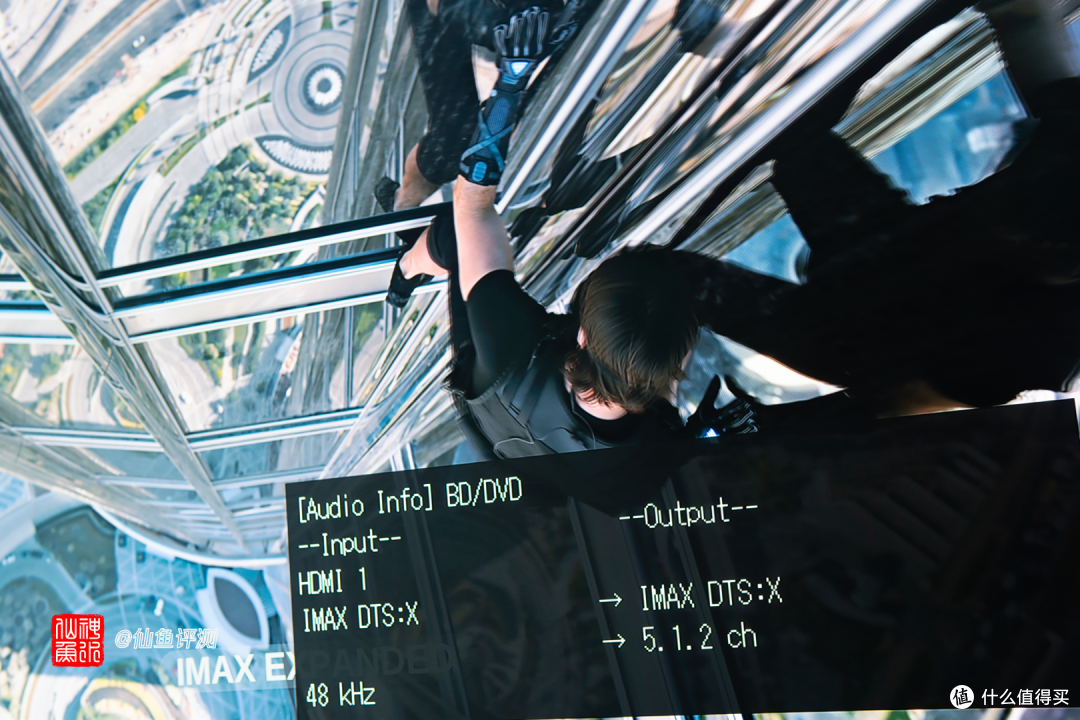

只要一检测到IMAX Enhanced内容，功放就会自动输出IMAX DTS:X的音频：

DTS:X与IMAX DTS:X有什么区别？

区别在于低音部分，200hz以上dtsX与IMAX dtsX几乎是一样的，200hz以下，IMAX dtsX声压级会平均高2-3dB。

七、选购指南

NR7100、RZ30、RZ50这三台机器到底怎么选？

是选择性价比，还是选择性能？

先来看价格。

在2025年618这个时间节点，NR7100在京东官旗的售价是8200左右，RZ30在9600左右，而RZ50则是12600左右（均为国补后价格）。

再来看性能。

NR7100、RZ30、RZ50均为9.2声道全景声功放：

RZ30与NR7100一样，在8欧姆阻抗时都能提供单声道100瓦的推力（双声道时），但RZ30在解码、DAC芯片等内部元器件用料上更加考究，同时也支持Dirac BC，可以对低音炮单独进行校准；

玩家庭影院的朋友们应该都知道，炮是最难调的；

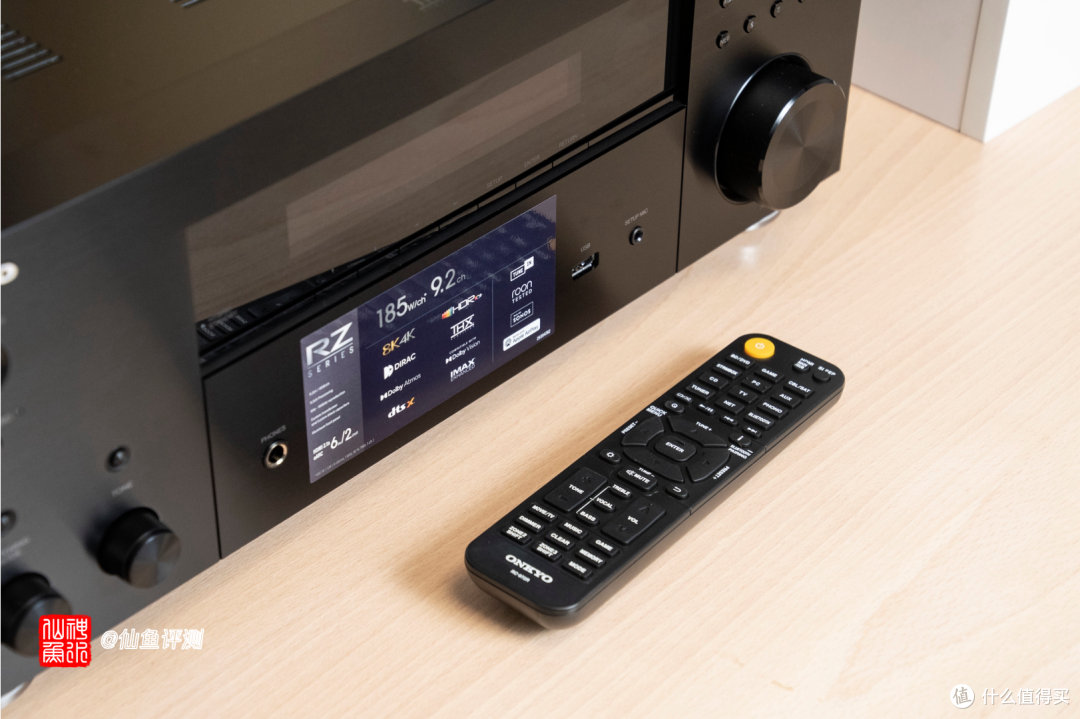

而RZ50相较于RZ30推力更足，单声道120瓦的推力（双声道时）。

对于我来说，安桥NR7100 是一台面面俱到的9.2声道次时代功放，除了没有提供全规格前级输出之外，我很难找出其他缺点。
