手机主板维修第三期:两点接线技巧,烙铁风枪锡球法全教你
手机主板维修中,两点接线是应对线路断路的高频实用技能。操作前首要任务是明确点位的可短路属性,错误操作会导致核心元件烧毁。针对不同点位间距与工具条件,烙铁直焊、风枪焊接及锡球短路是三种主要修复手段,通过匹配正确的耗材与步骤,可实现线路的安全连接。

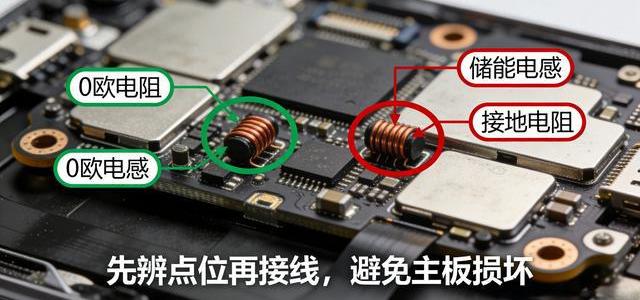

01点位短路判别标准
点位属性分类
可短路的点位
允许进行接线或短路操作的安全区域
- 0欧电阻/电感位:元件所在点位可直接短路
- 特定电阻位:串联电路中阻值几十至一两百欧姆的电阻(不含接地电阻)
不可短路的点位
严禁短路的区域,操作将导致电路故障
- 核心元件位:储能电感等核心元件所在点位
- 供电回路位:不同供电回路的核心点位
- 接地类电阻:涉及接地的电阻点位
02三种接线实操方法
| 对比维度 | 烙铁直焊法 | 风枪焊接法 | 锡球短路法 |
|---|---|---|---|
| 适用场景 | 点位间距适中,新手入门首选 | 点位间距稍远,需用漆包线 | 点位间距极近,无需接线 |
| 核心耗材 | 吸锡带无漆线 | 漆包线、焊油、中温锡 | 中温锡、焊油 |
| 操作步骤 | 1. 烙铁预热蘸锡浆 2. 无漆线对准点位烫焊粘牢 3. 拉线至另一点位重复烫焊 4. 散热快点位需延长加热 | 1. 烙铁烫去漆包线端部绝缘漆并上锡 2. 点位处补锡和焊油固定线材 3. 风枪45°均匀吹焊点位 4. 锡融化后完成焊接 | 1. 点位涂抹焊油并放少量中温锡 2. 风枪轻吹使锡融化 3. 补锡直至两点位锡珠融合 4. 镊子轻拨不动即为牢固 |
三种接线方法操作对比
03避坑要点与总结
- 新手练习策略:建议先在废旧主板的地线等安全点位操作,熟悉手法后再进行实际维修接线。
- 通用操作规范:所有接线操作必须涂抹焊油;针对地线等散热快的点位,需适当延长加热时间以确保焊接牢固。
- 方法选择逻辑:间距极近优先选锡球短路法;间距适中选烙铁直焊法配无漆线;间距稍远选风枪焊接法配漆包线。
