拆解影翎 65W 赛博朋克氮化镓看看到底值不值

前言

近期，影翎推出了一款65W 2C氮化镓快充充电器。这款产品在外观上极具特色，采用了极具赛博朋克风格的半透明黑灰色外壳设计。

其内部元器件若隐若现，极客风范十足，结合其可折叠国标插脚设计，不仅能满足日常桌面及床头充电的需求，外出携带时也非常方便收纳，不会刮花包内其他物品。

在快充兼容性方面，充电器端面配备了双USB-C接口。实测两个接口均支持 QC3.0、FCP、SCP、AFC、PD3.0/PPS、QC4+等丰富的快充协议。能够满足智能手机、平板电脑以及轻薄笔记本的快充需求。

下面就让我们一起来看这款高快充的内部做工用料。

产品外观

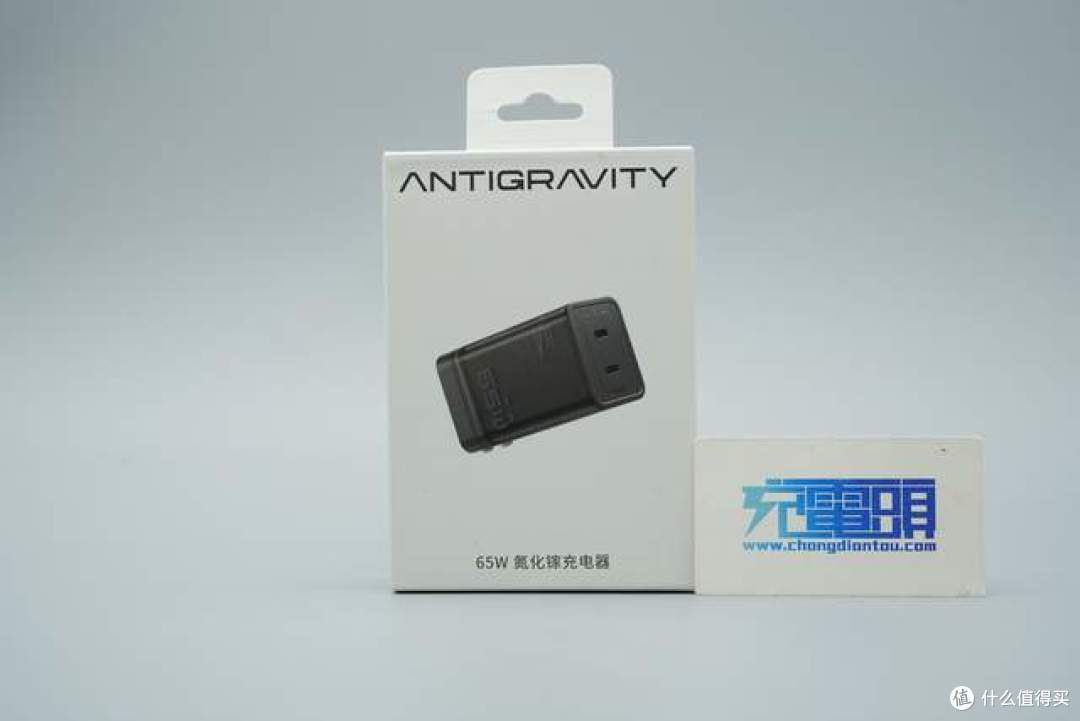

产品包装盒正面采用纯白色背景，上方印有影翎品牌Logo，中间为充电器外观图示，下方标有65W 氮化镓充电器字样。

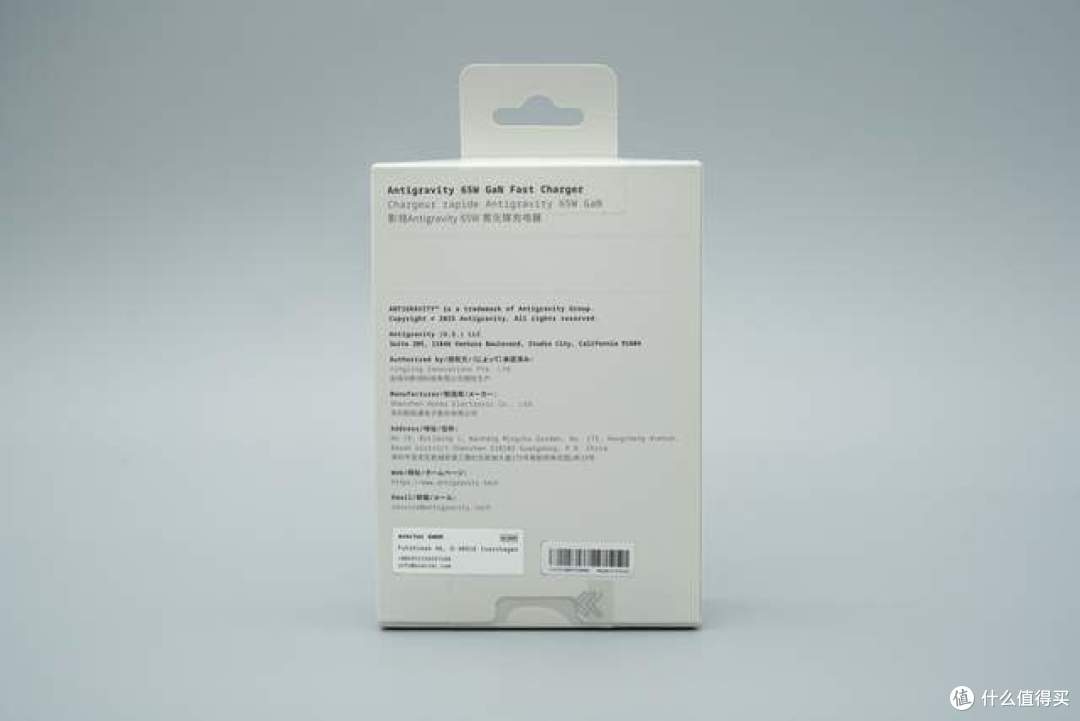

包装盒背面印有产品的部分信息，这里我们到后续实物环节再介绍。

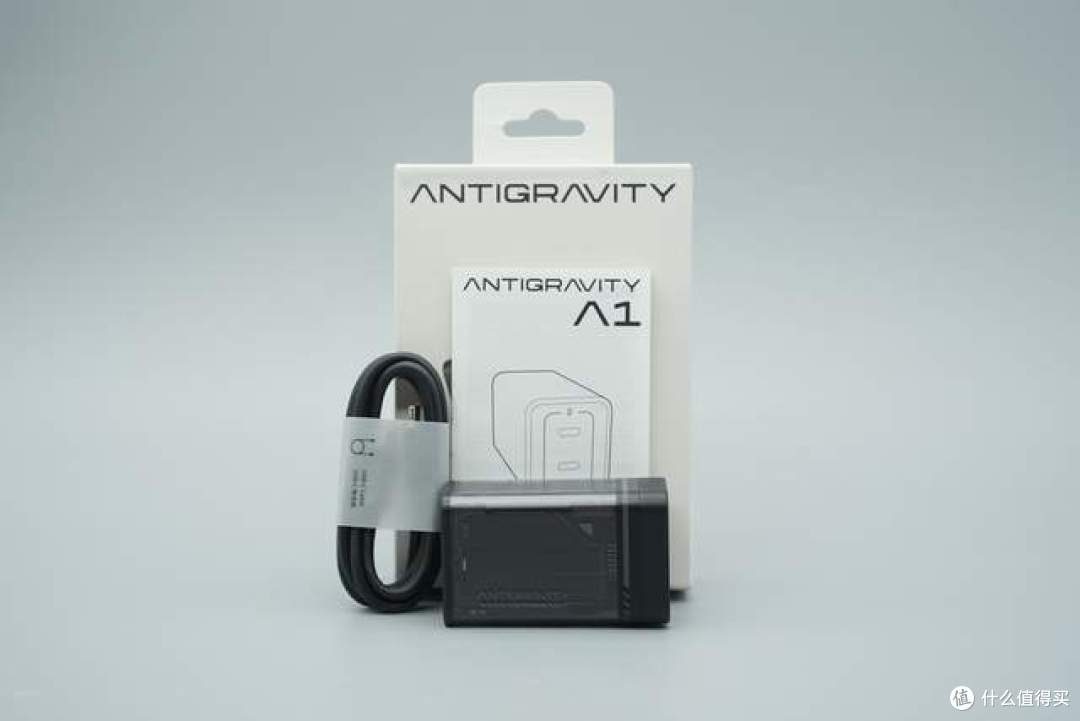

打开包装，内含充电器本体、产品说明书以及一条附赠的USB-C to USB-C快充数据线，配件齐全，方便用户开箱即用。

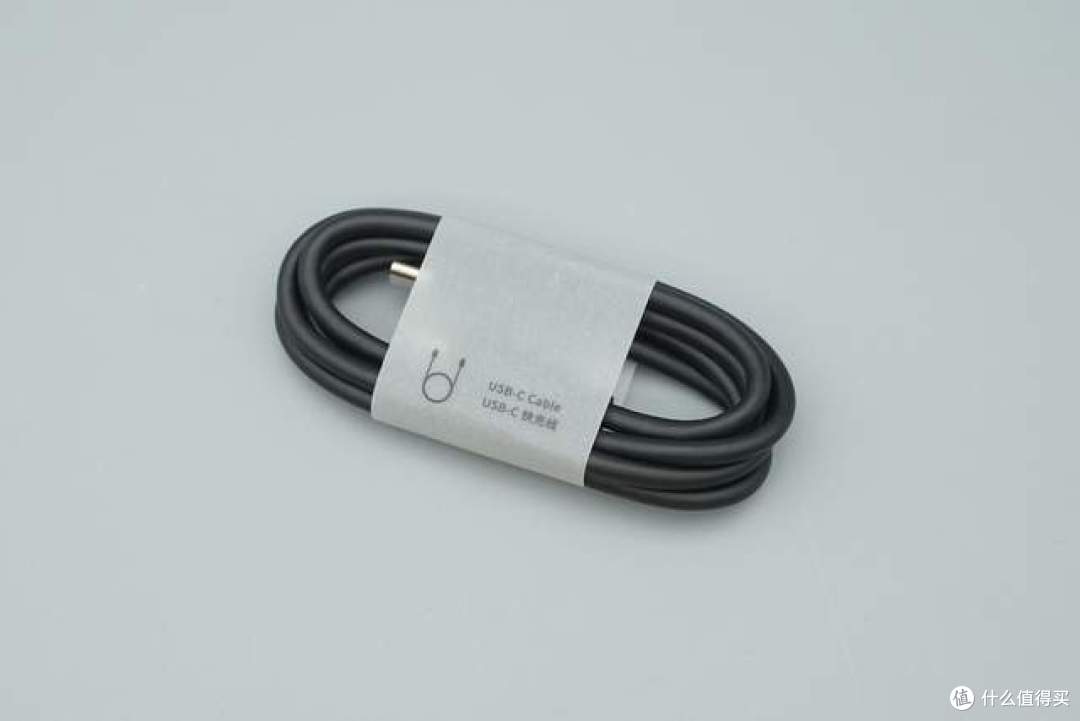

附赠的数据线采用黑色线身设计，由纸质束线带捆扎。

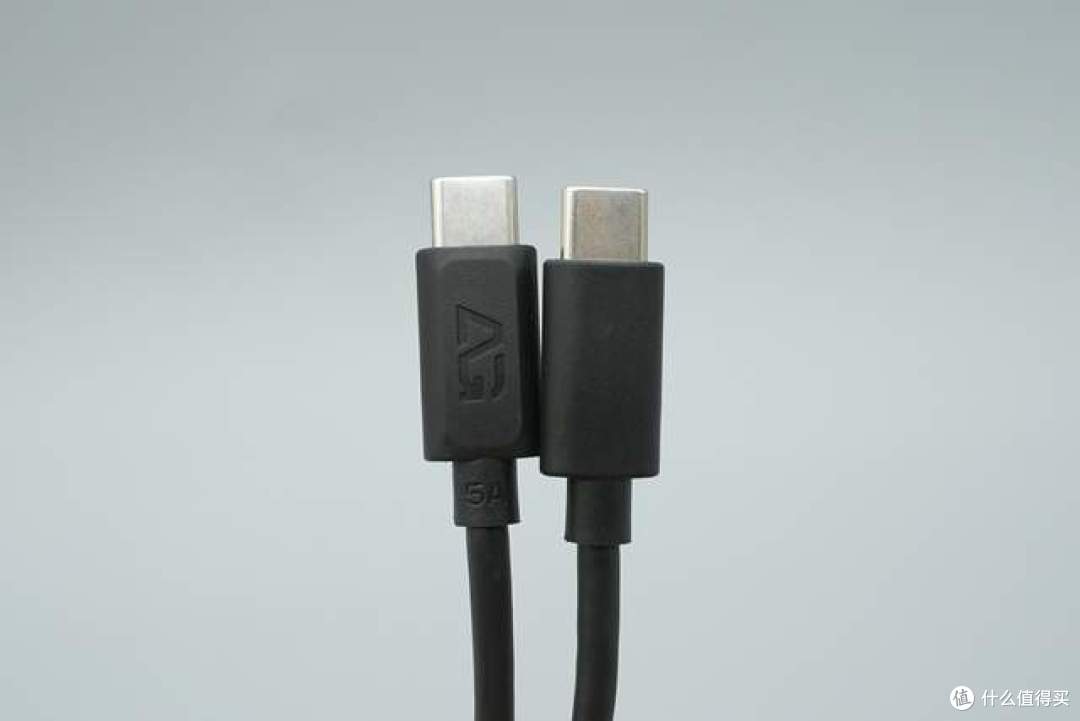

数据线两端线头采用注塑工艺，端子上分别印有品牌Logo以及5A字样，表明这是一条支持5A大电流的快充线。

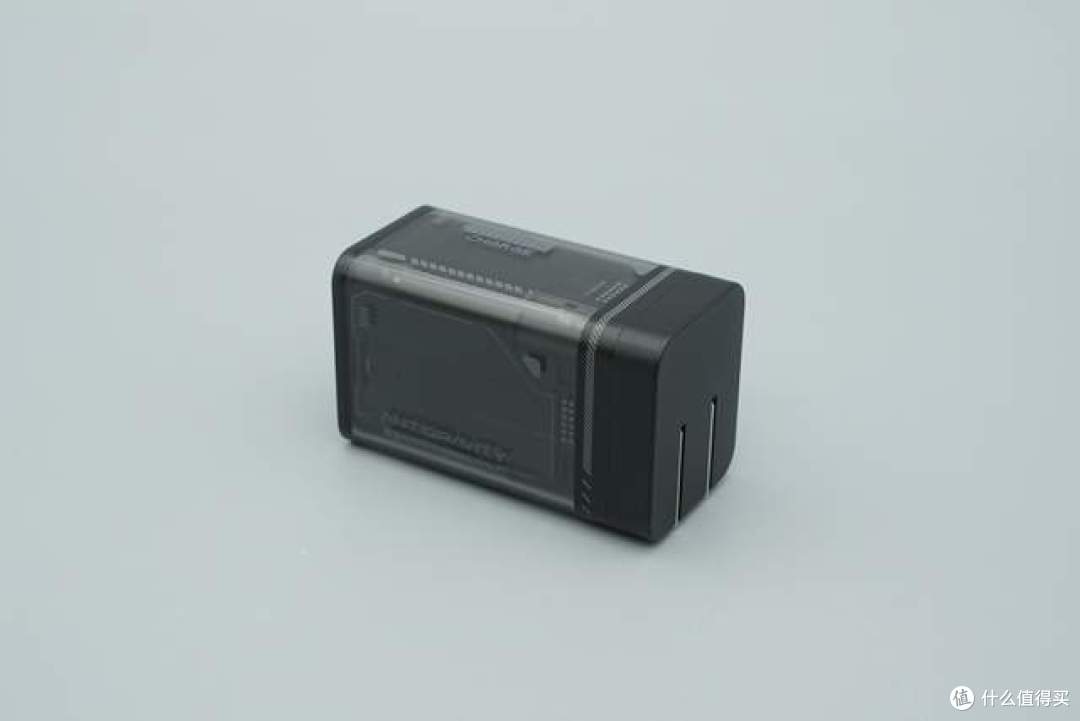

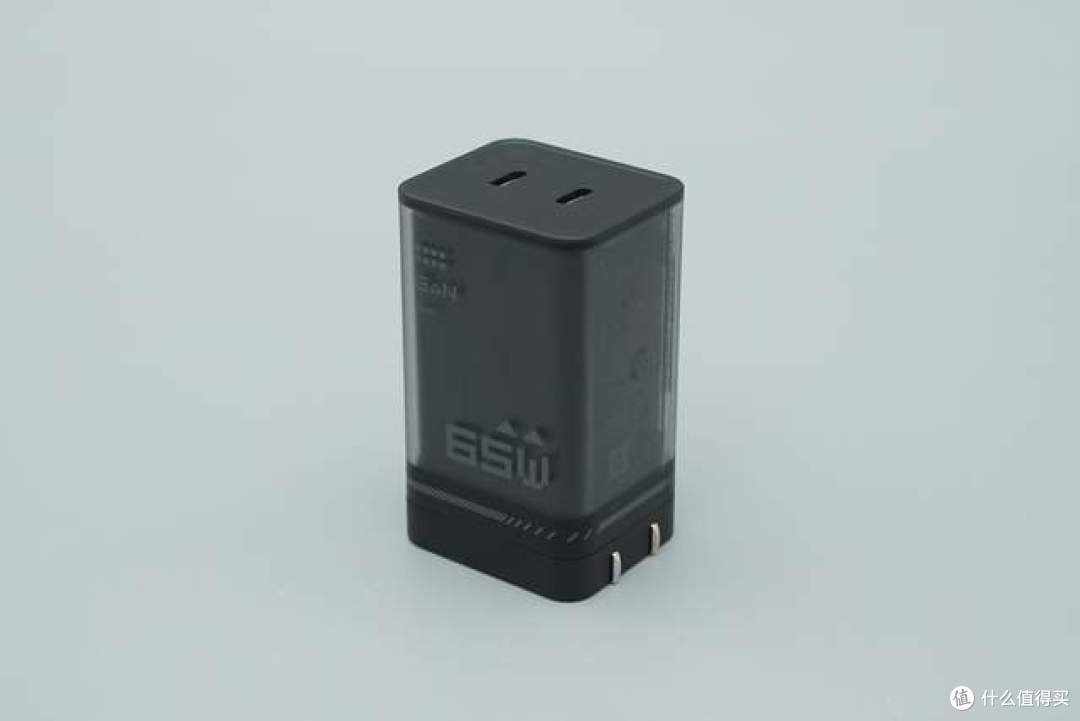

影翎65W氮化镓充电器采用极具赛博朋克风格的半透明黑灰色外壳设计，内部元器件若隐若现，科技感十足。

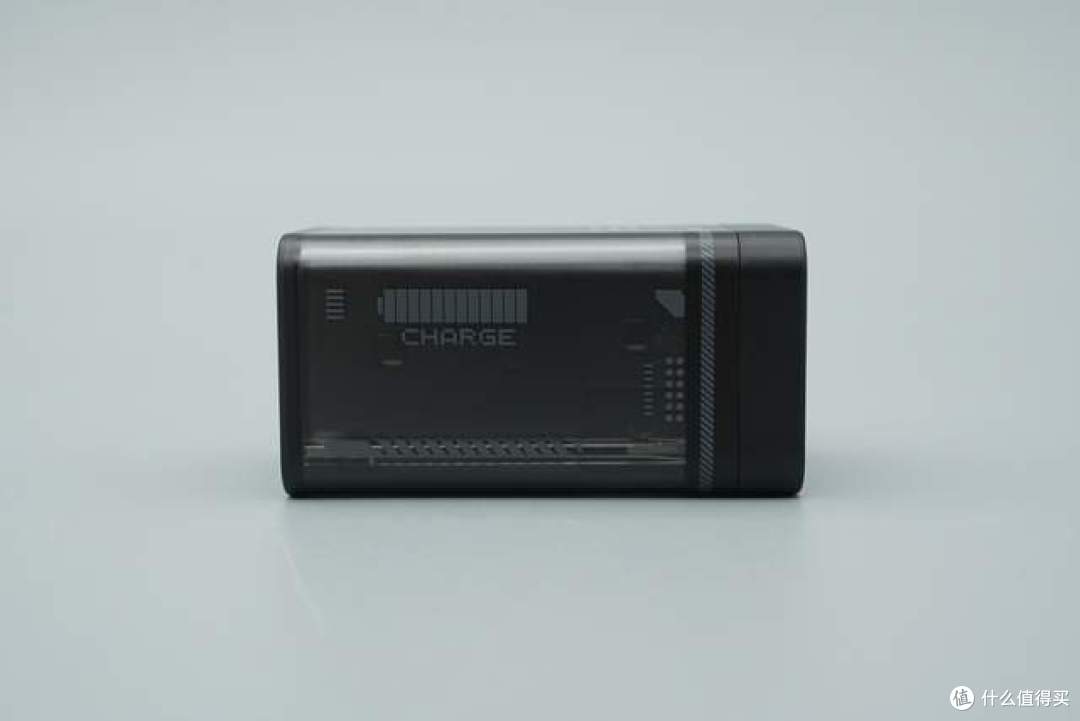

机身侧面印有一个充电的图标，下方带有CHARGE字样，配合半透明外壳，具备一定辨识度。

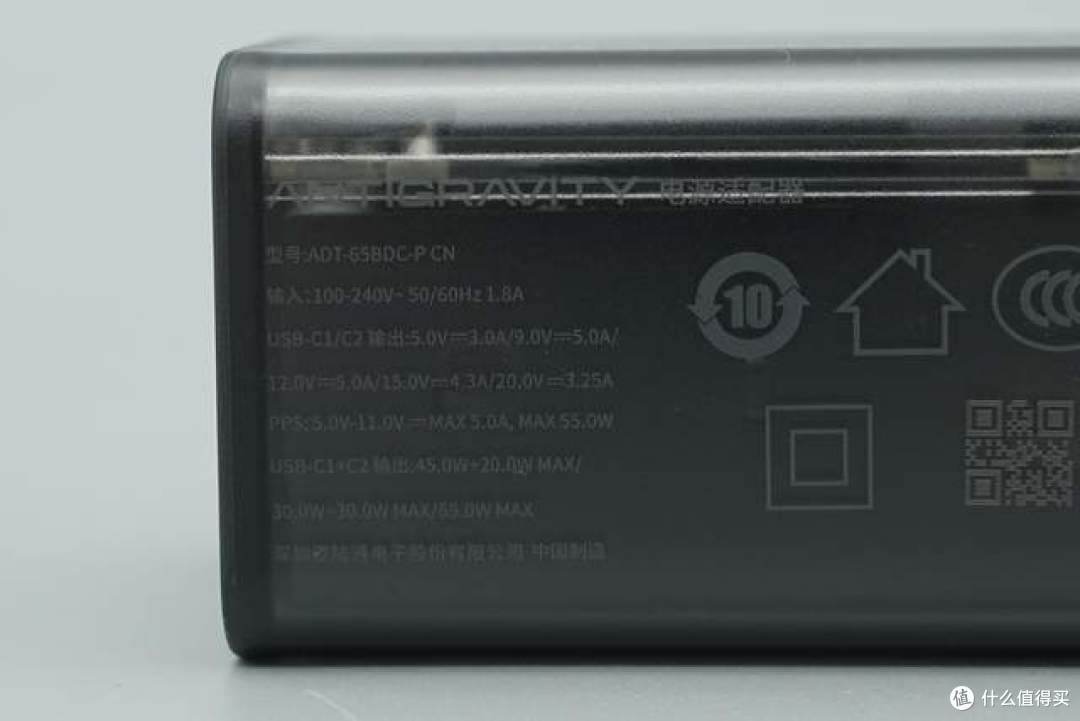

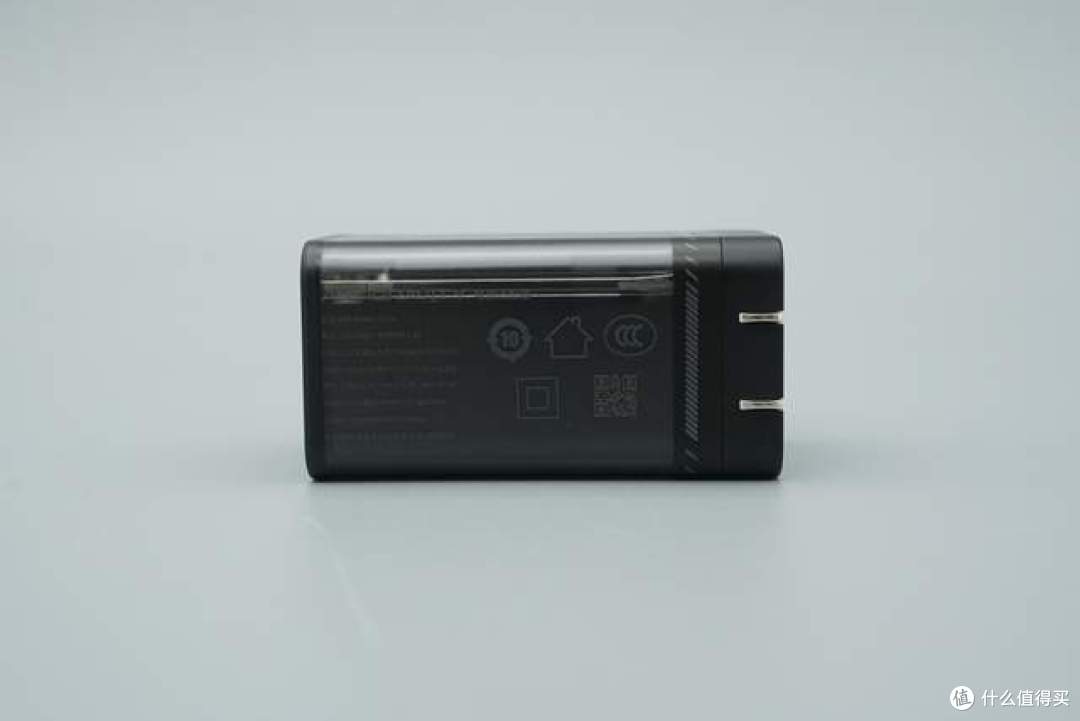

另一侧机身外壳上印有详细的规格参数。

产品详细信息如下：

品牌与名称：ANTIGRAVITY 电源适配器

型号：ADT-65BDC-P CN

输入：100-240V~ 50/60Hz 1.8A

单口输出（USB-C1/C2）：

5.0V3.0A / 9.0V5.0A / 12.0V5.0A / 15.0V4.3A / 20.0V3.25A

PPS：5.0V-11.0VMAX 5.0A, MAX 55.0W

USB-C1+C2：45.0W+20.0W MAX / 30.0W+30.0W MAX / 65.0W MAX

制造商：深圳欧陆通电子股份有限公司

中国制造

该产品通过了3C认证

充电器端面配备双USB-C接口，机身倒角处印有65W和GaN字样，表明其氮化镓快充身份。

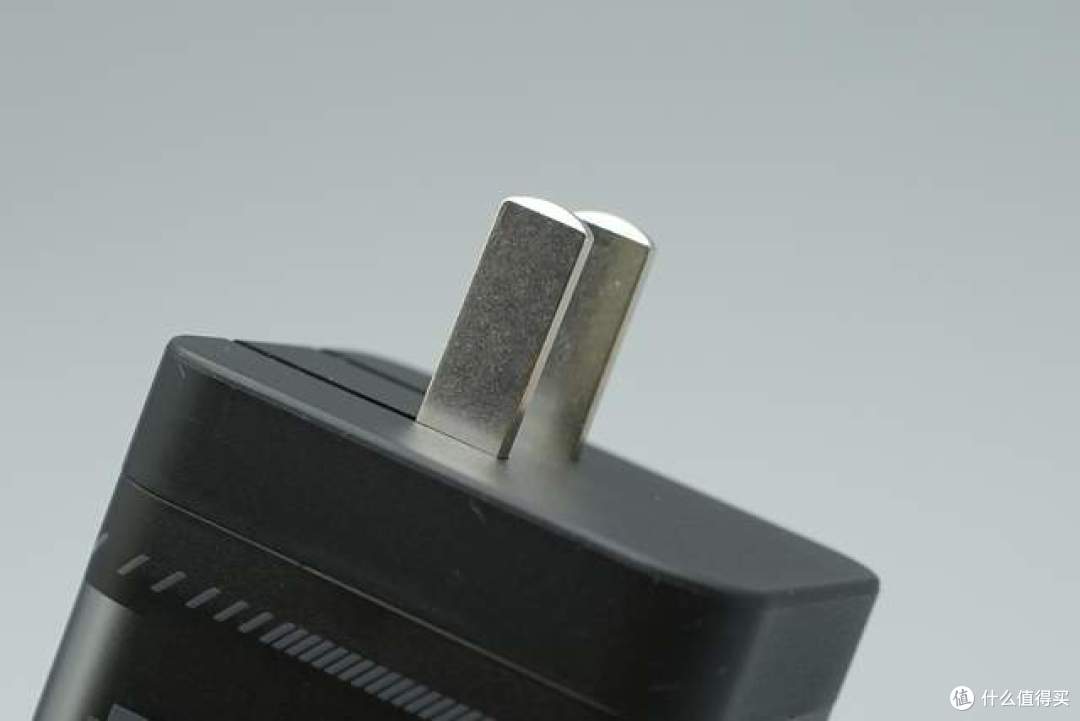

输入端配备的是可折叠国标插脚，收纳方便，外出携带时不会刮花包内其他物品。

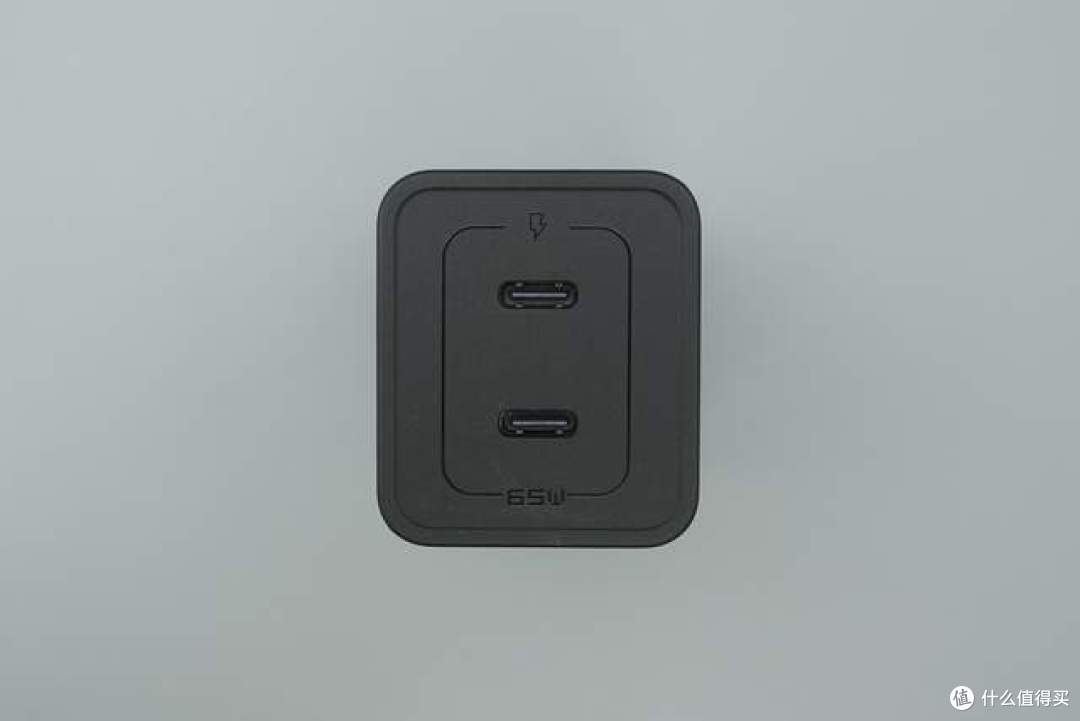

顶部的两个USB-C接口采用黑色胶芯，接口外围有明显的下凹亮面倒角处理，并带有快充标识。

产品尺寸重量

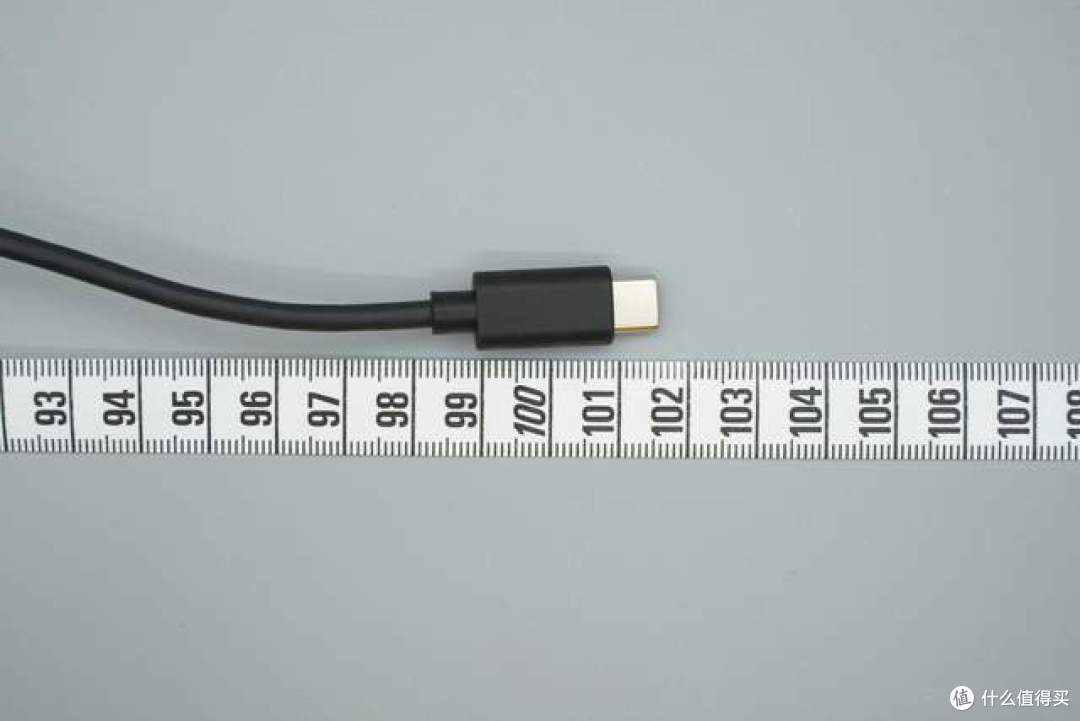

使用卷尺实测附赠的USB-C数据线长度约为100cm，能够满足日常桌面及床头充电的需求。

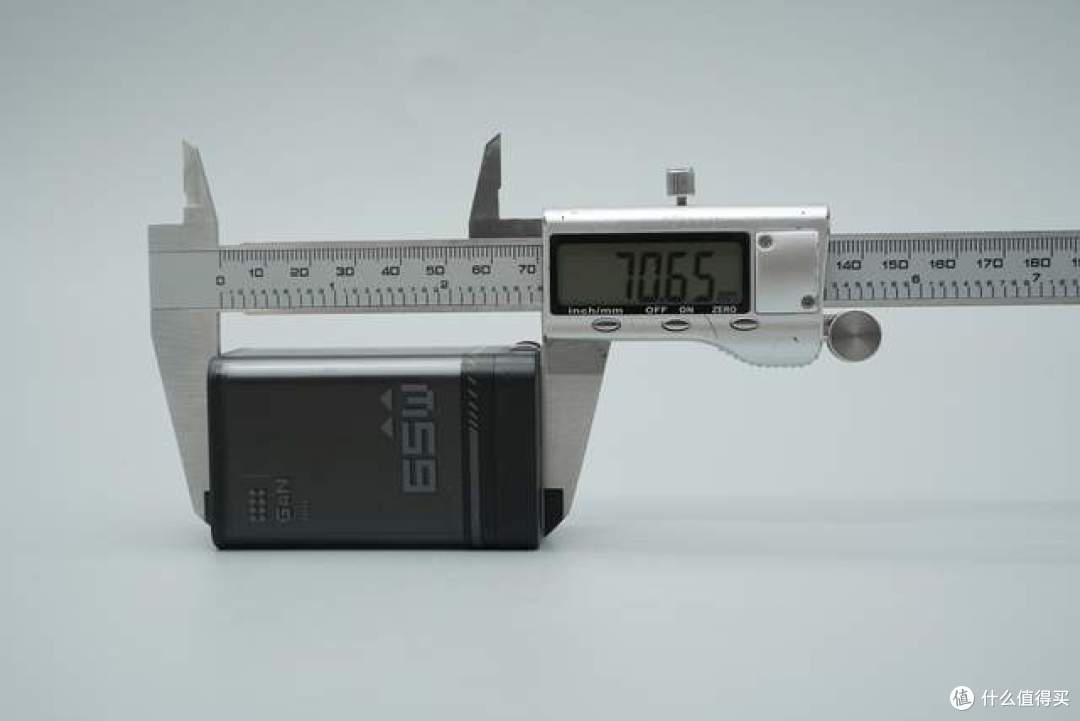

使用游标卡尺实测充电器机身长度约为70.65mm。

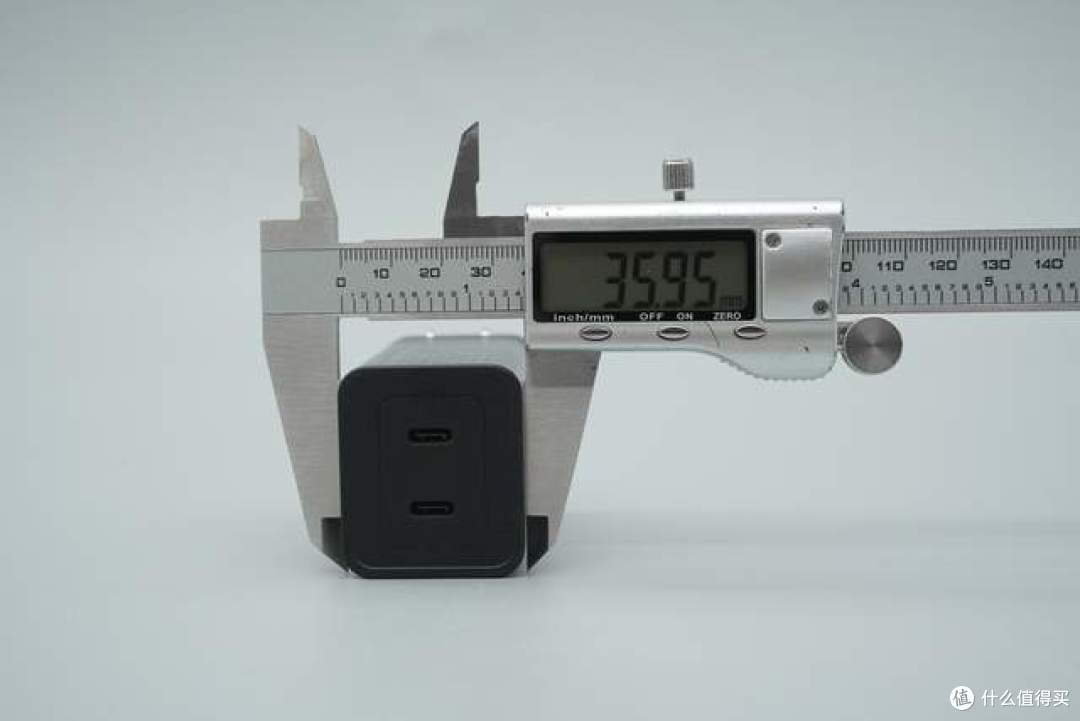

测得机身宽度约为35.95mm。

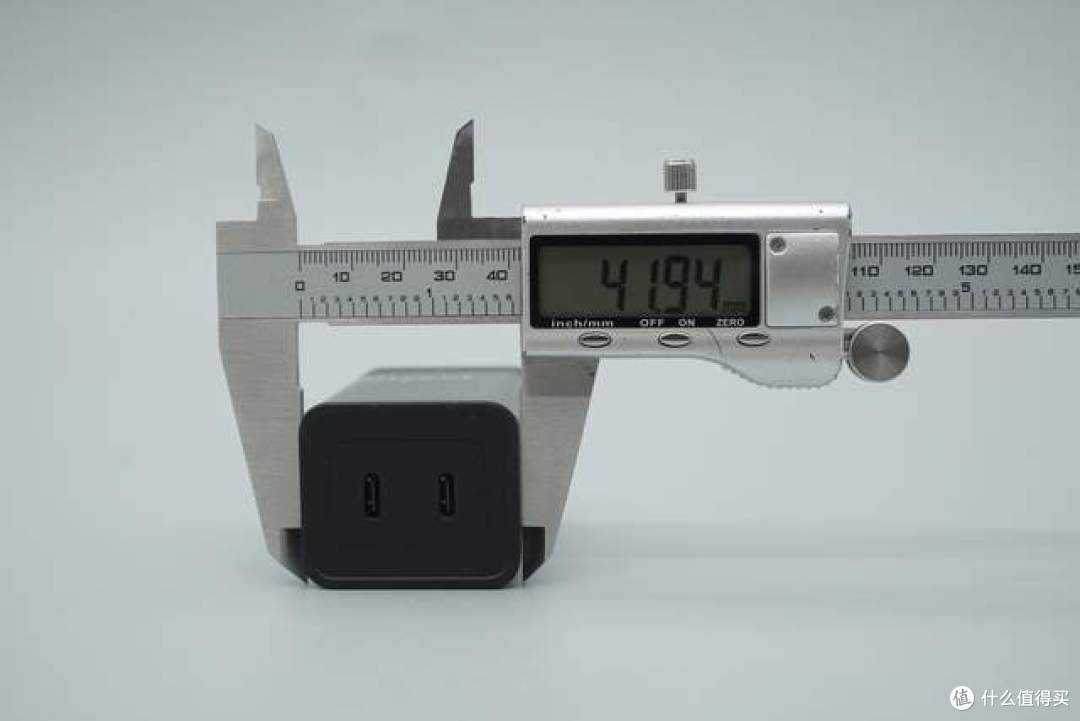

测得机身高度约为41.94mm。

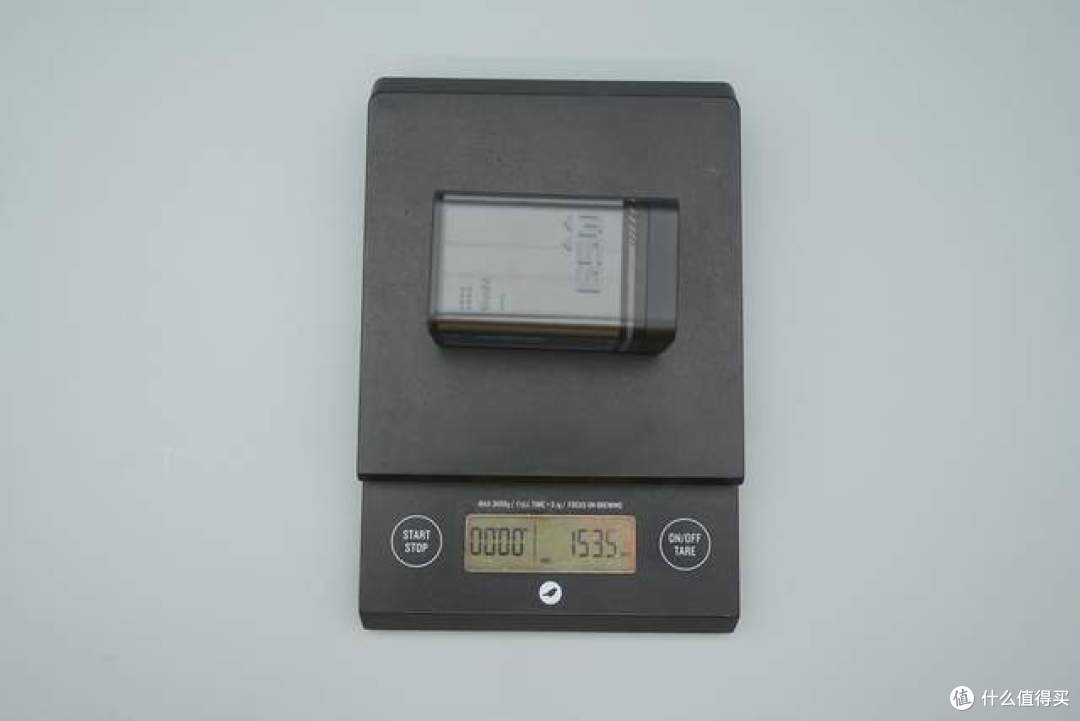

充电器单体重量约为153.5g。

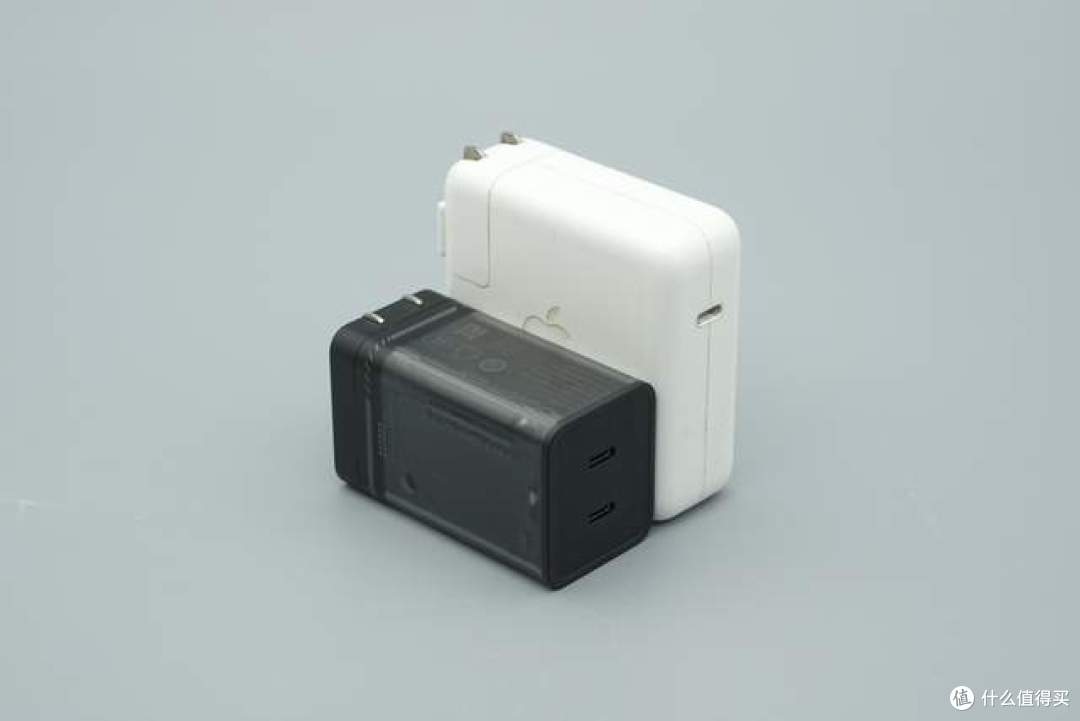

与苹果原装67W快充对比，影翎这款快充体积优势明显。

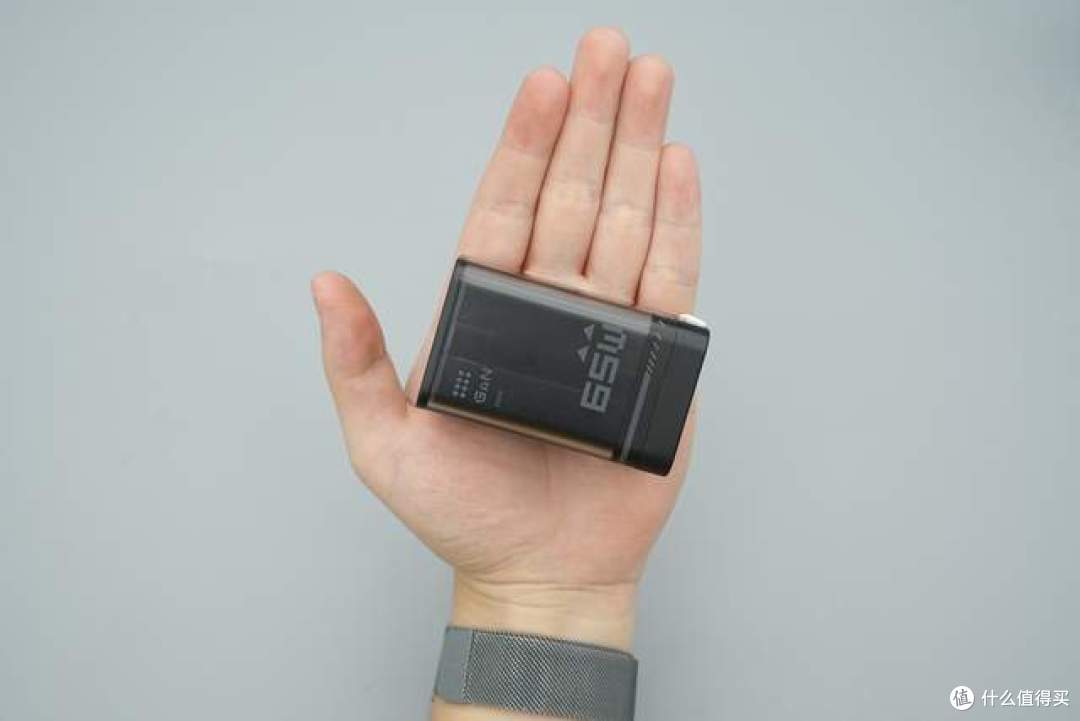

将产品放在成年男性掌心，大小如图所示。

产品快充协议兼容性

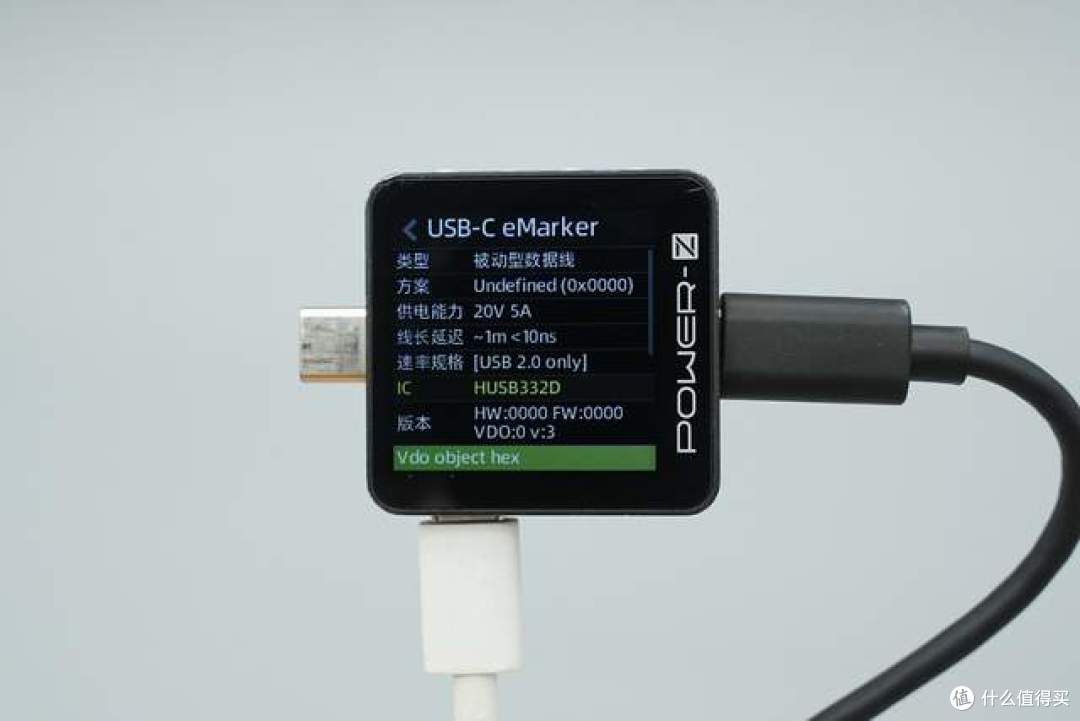

使用POWER-Z KM003C读取数据线E-Marker信息，显示采用慧能泰HUSB332D芯片，支持20V 5A 100W电力传输，数据传输标准为USB 2.0。

相关阅读：POWER-Z KM003C E-marker 线材读取教程

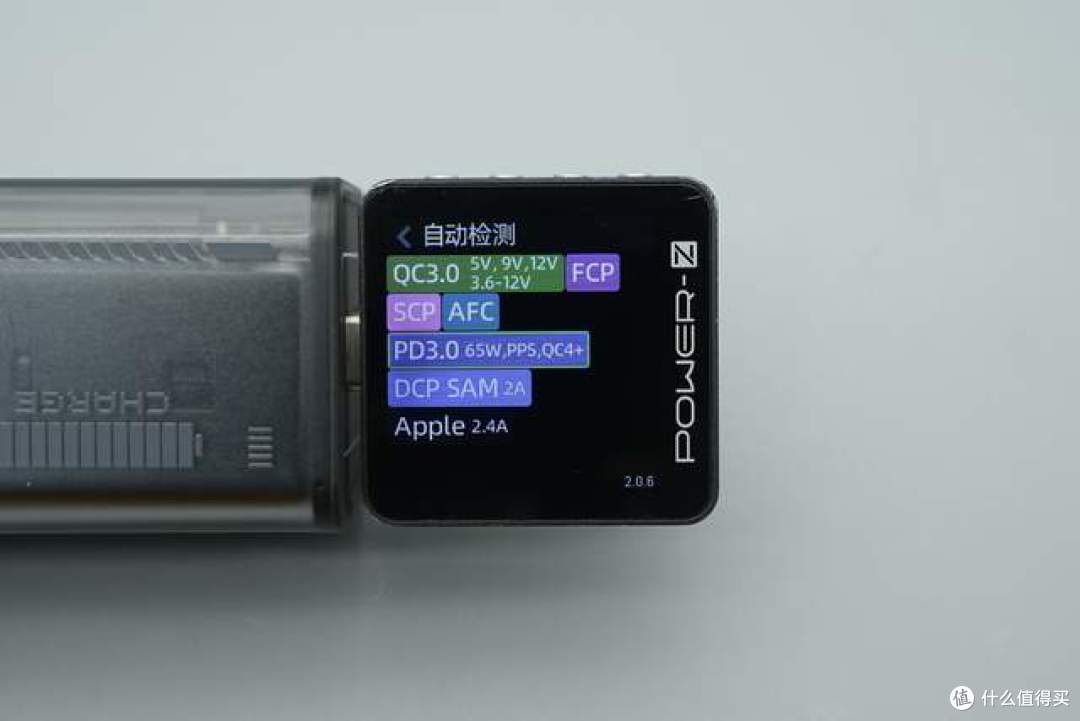

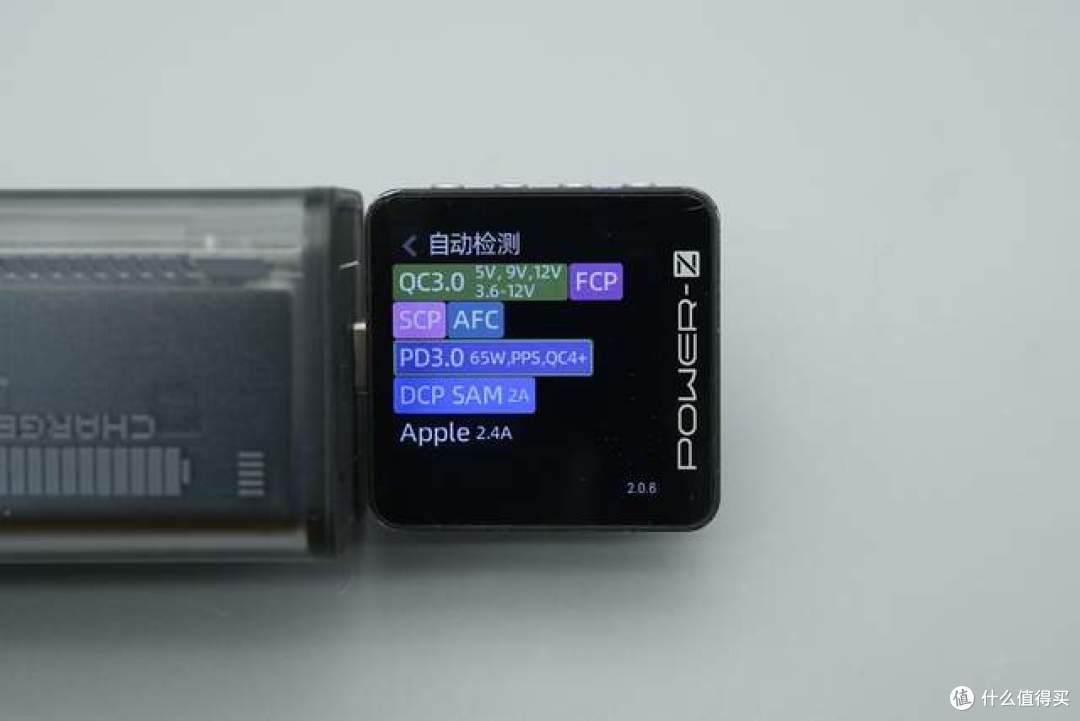

读取USB-C1接口的快充协议，实测支持QC3.0、FCP、SCP、AFC、PD3.0/PPS、QC4+、DCP、SAMSUNG 5V2A以及Apple 2.4A快充协议。

相关阅读：POWER-Z KM003C 快充协议检测功能教程及说明

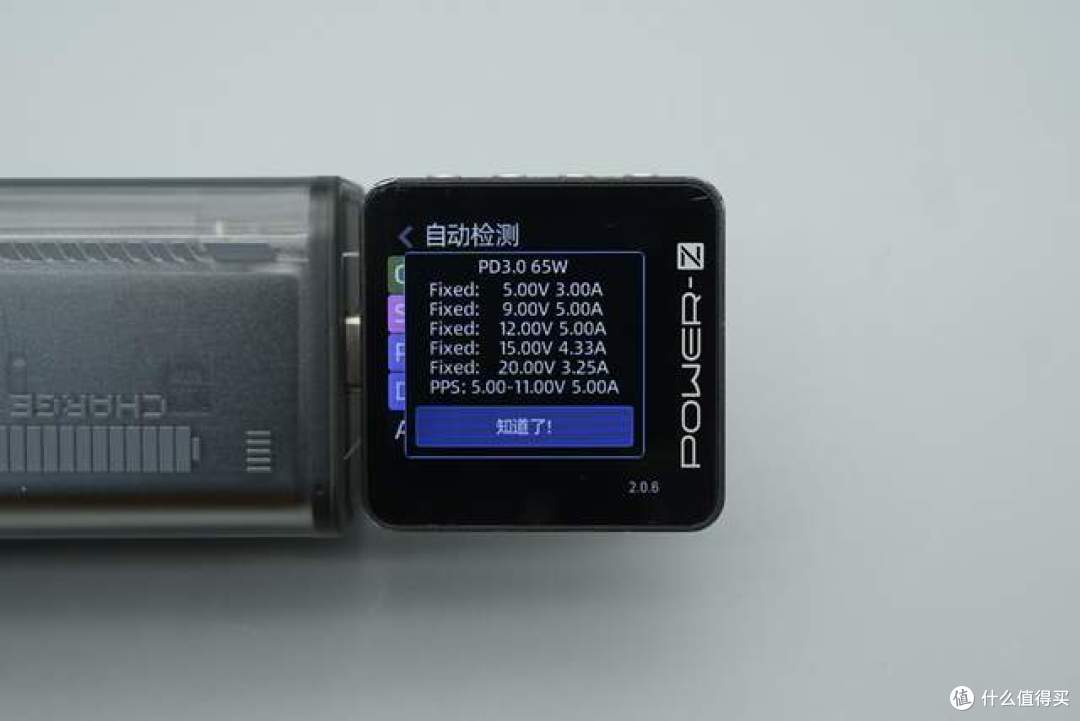

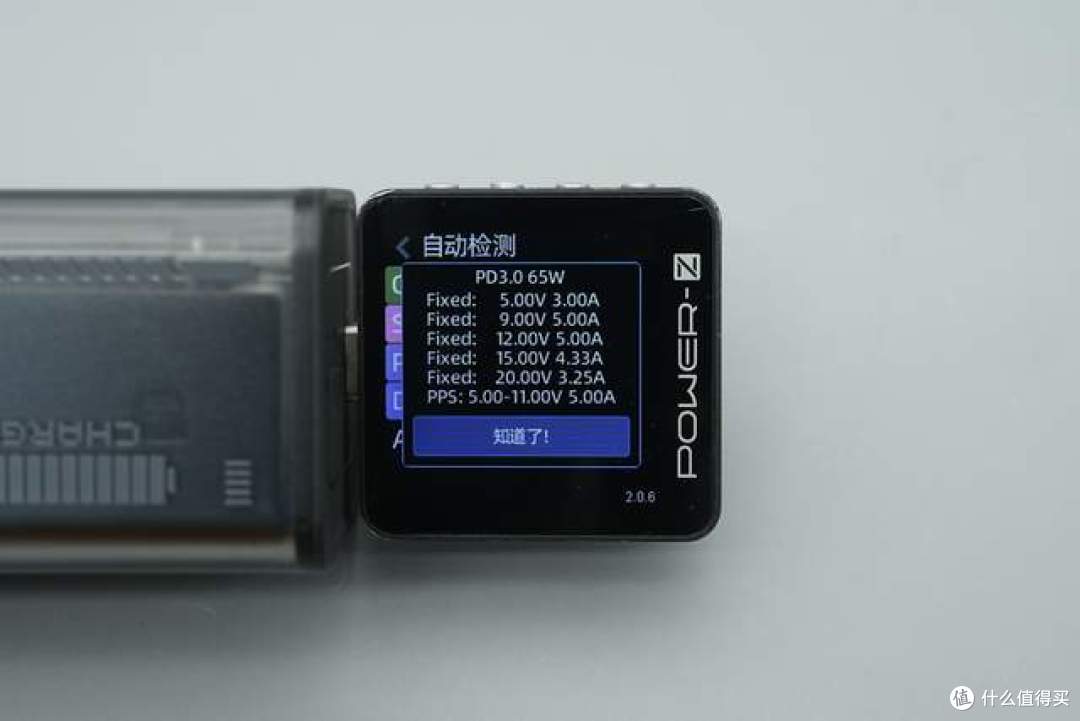

读取USB-C1接口的PDO报文，显示具备5V3A、9V5A、12V5A、15V4.33A、20V3.25A五组固定电压档位，以及5.0-11.0V 5A一组PPS电压档位。

相关阅读：POWER-Z KM003C读取PDO报文实操教程

USB-C2接口的快充协议兼容性与USB-C1相同。

PDO兼容性也相同。

简单看过产品外观与快充协议兼容性，下文正式进入拆解环节。

产品拆解

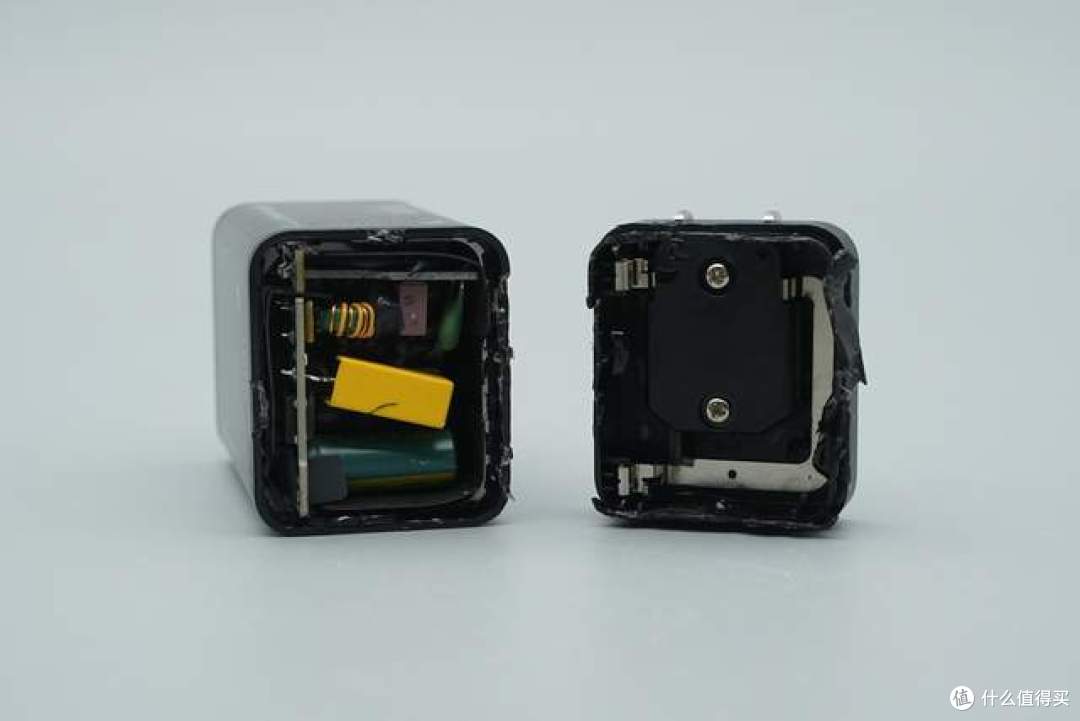

沿外壳接缝处撬开，可以看到内部PCBA模块，折叠插脚模块采用夹片形式与PCBA连接。

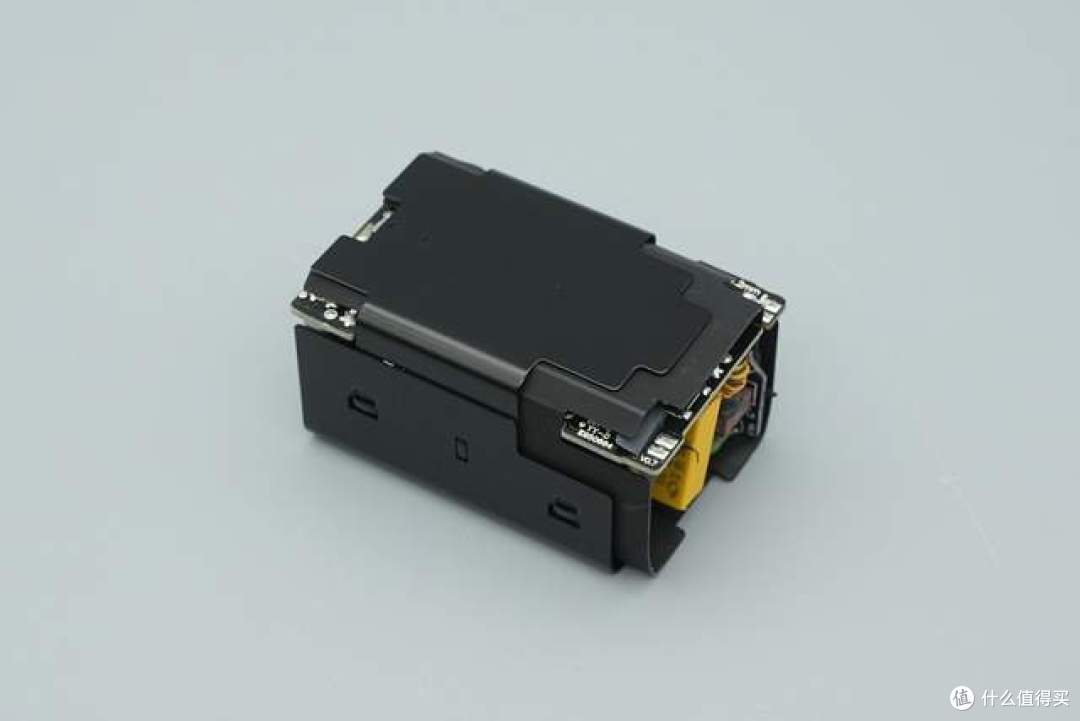

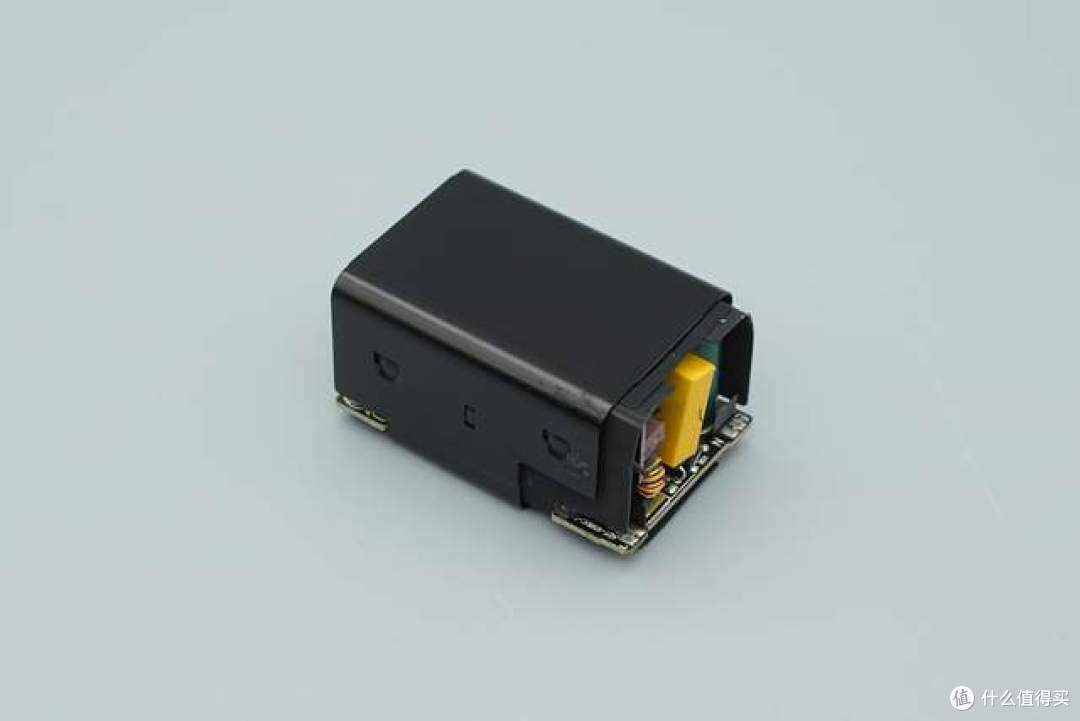

将内部PCBA模块整体抽出，模块外围包裹着一圈黑色的金属散热片加强散热，内部还附有一层麦拉片绝缘。

另一面同样覆盖金属散热片

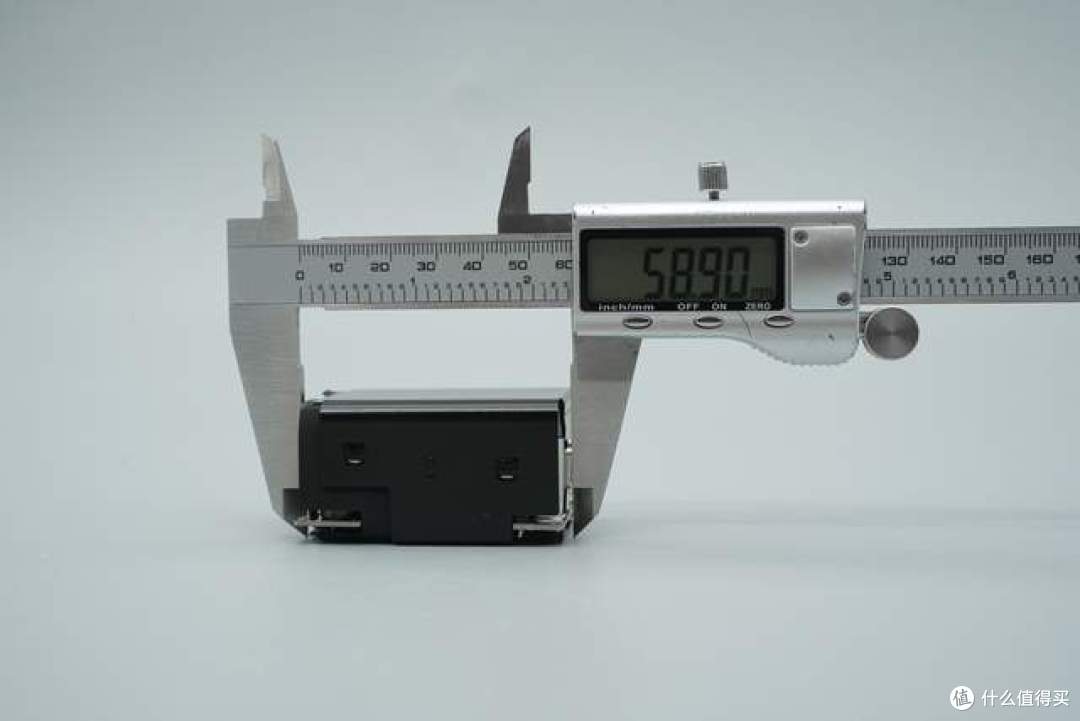

测得内部PCBA模块的长度约为58.90mm。

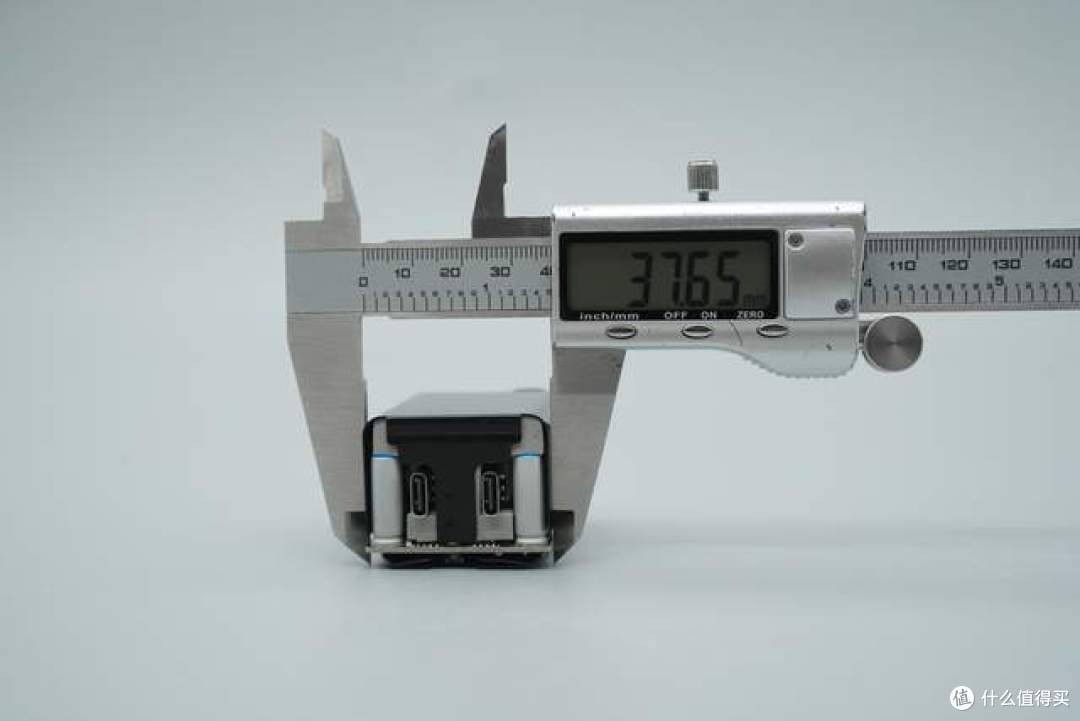

模块宽度约为37.65mm。

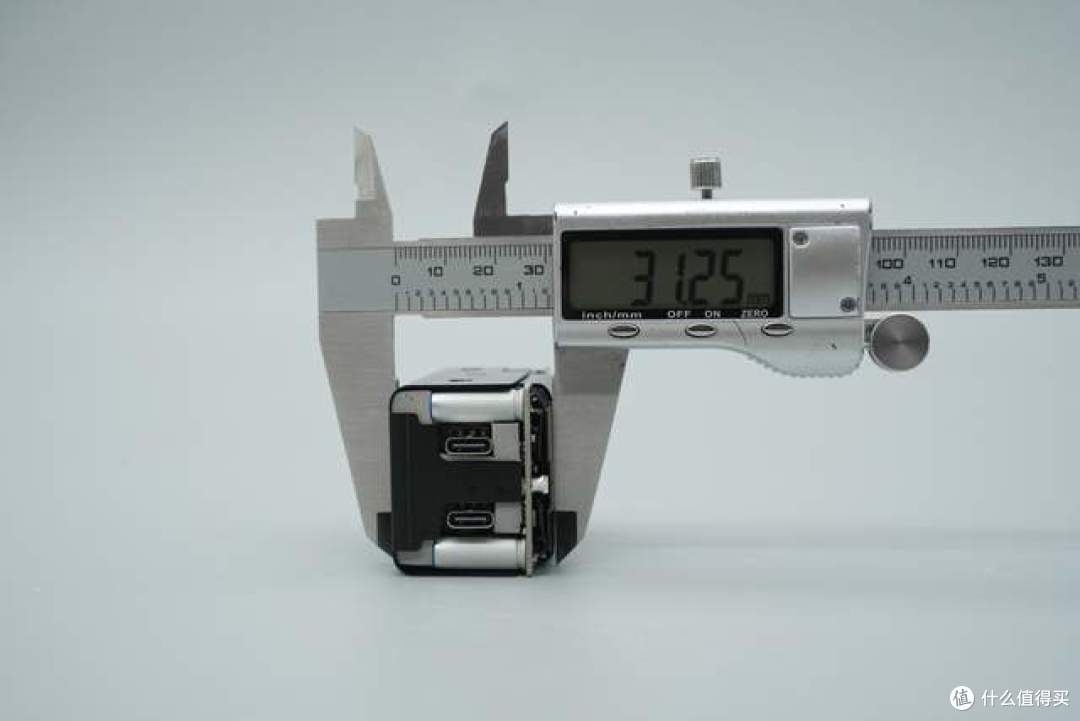

模块高度约为31.25mm。

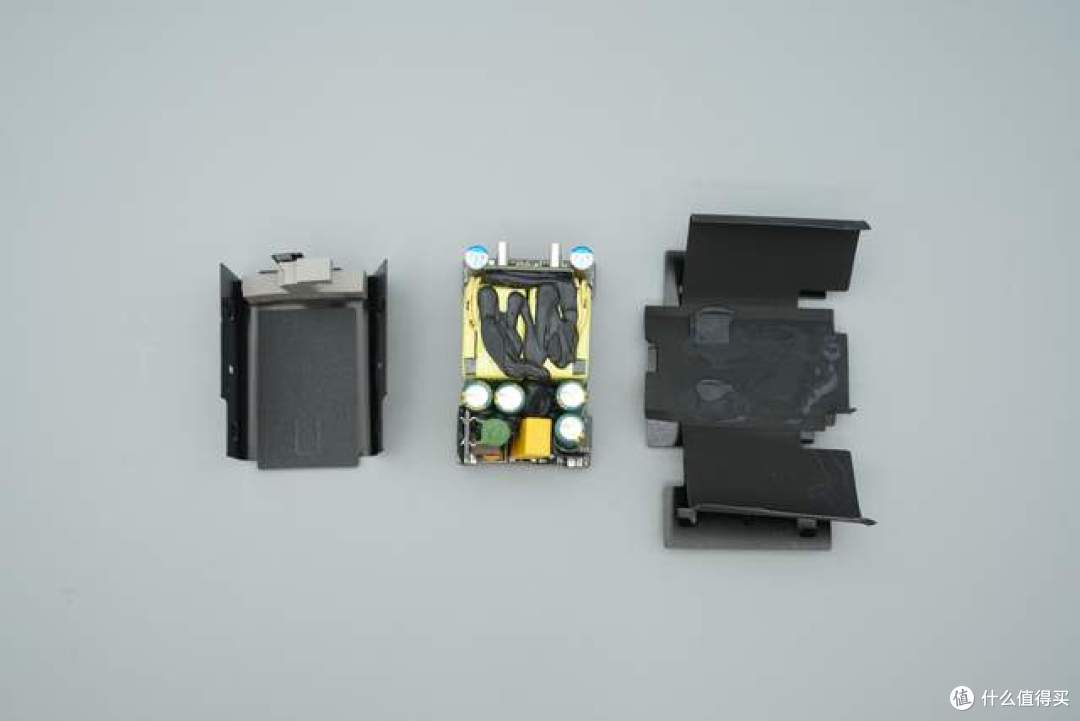

将外围的金属散热片拆下，散热片内部贴有绝缘麦拉片，PCBA模块的变压器等高发热器件上涂有大量的黑灰色导热胶。

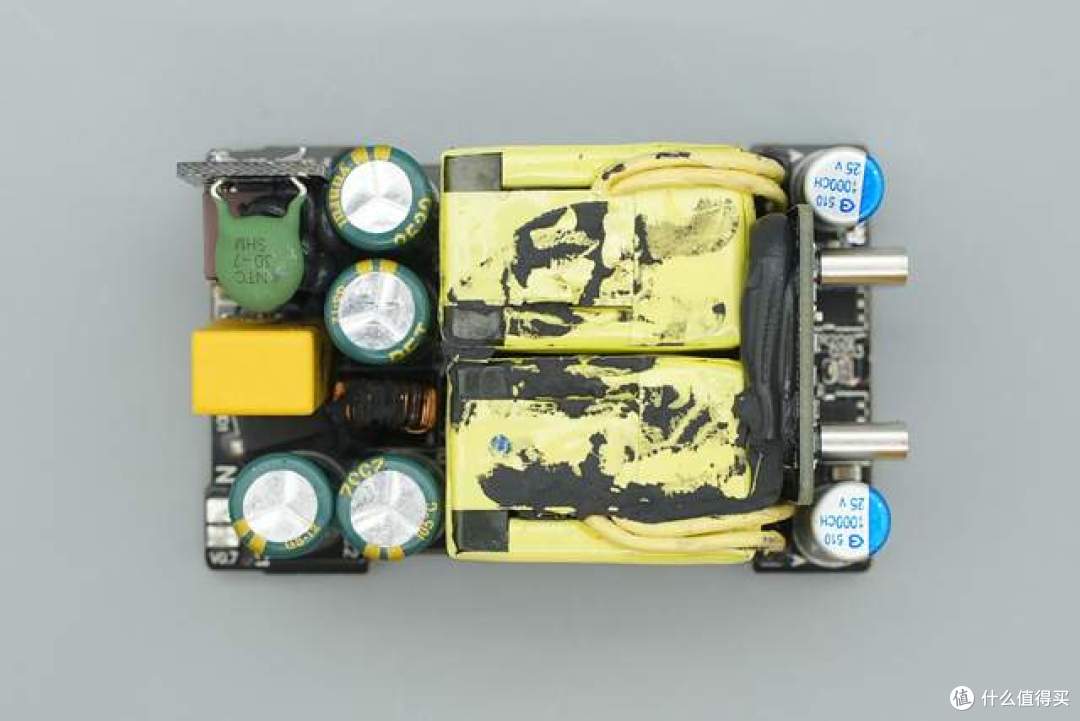

PCBA模块正面主要元器件之间均注胶加固。输入端设有EMI滤波小板、高压滤波电解电容和两颗并排布置的高频变压器；输出端设有输出端小板和两个固态电容。

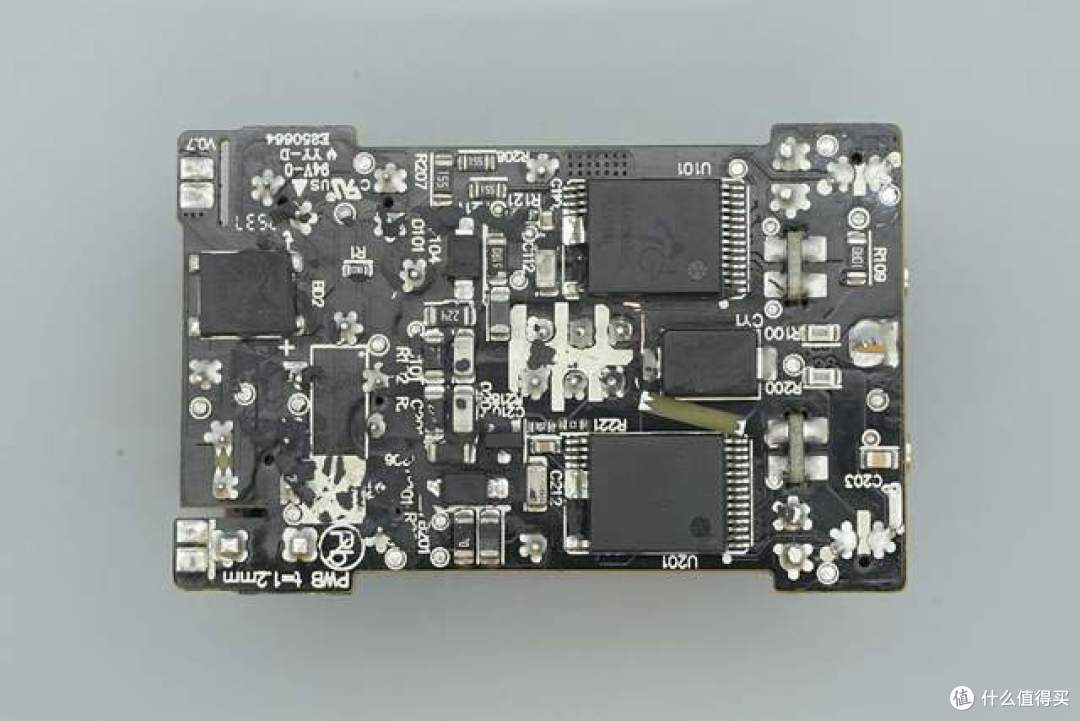

PCBA模块背面可见整流桥、PI主控芯片、贴片Y电容等元器件。

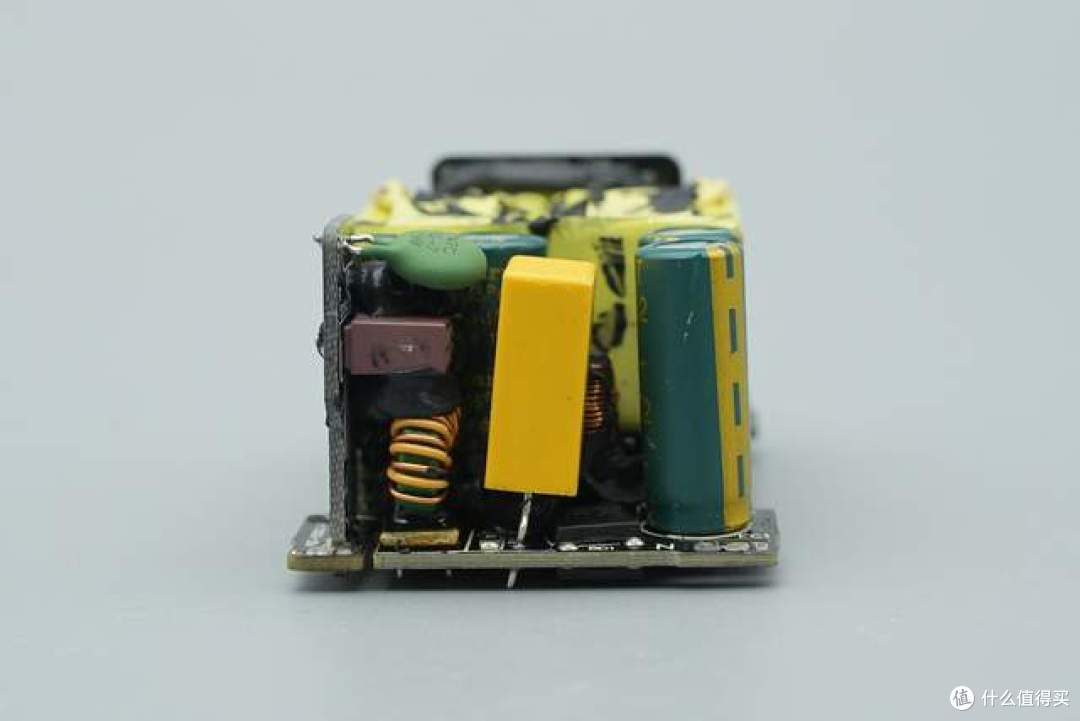

输入端一侧特写。

输出端一侧特写。

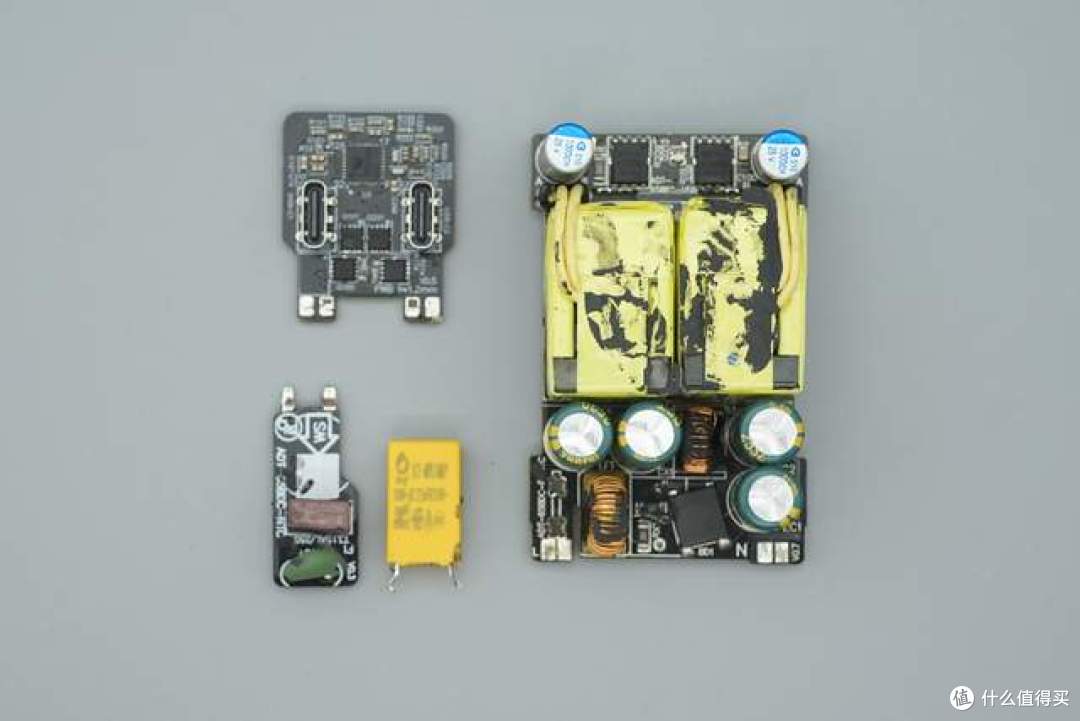

将EMI滤波小板、输出端小板等分类。

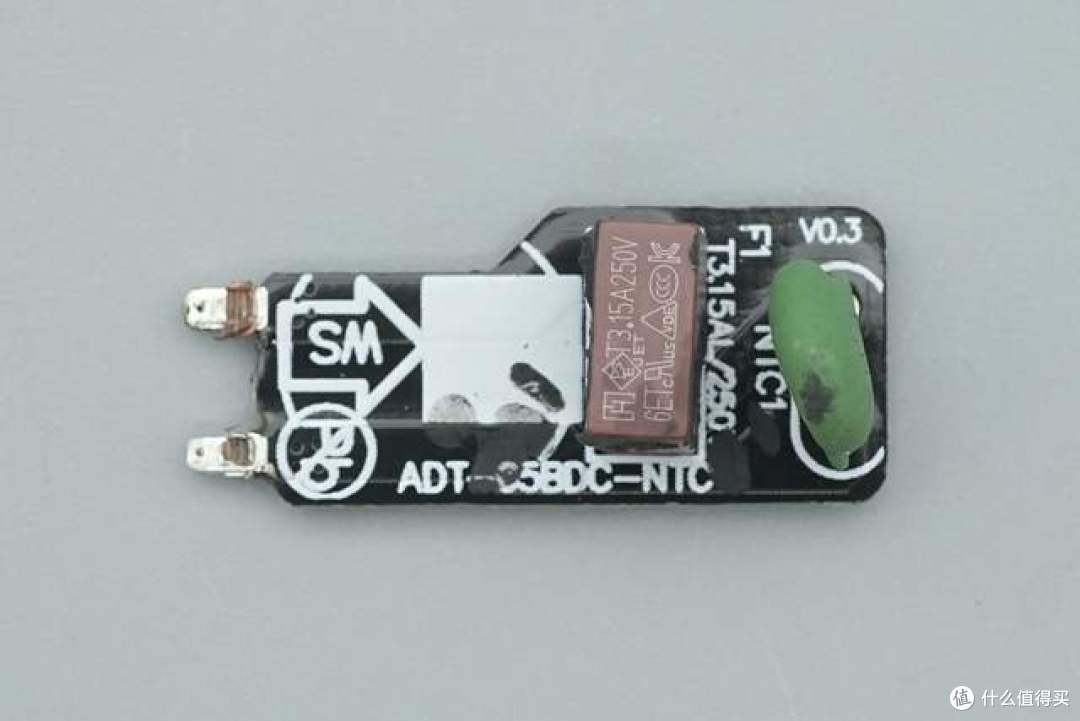

EMI滤波小板上设有保险丝和NTC热敏电阻。

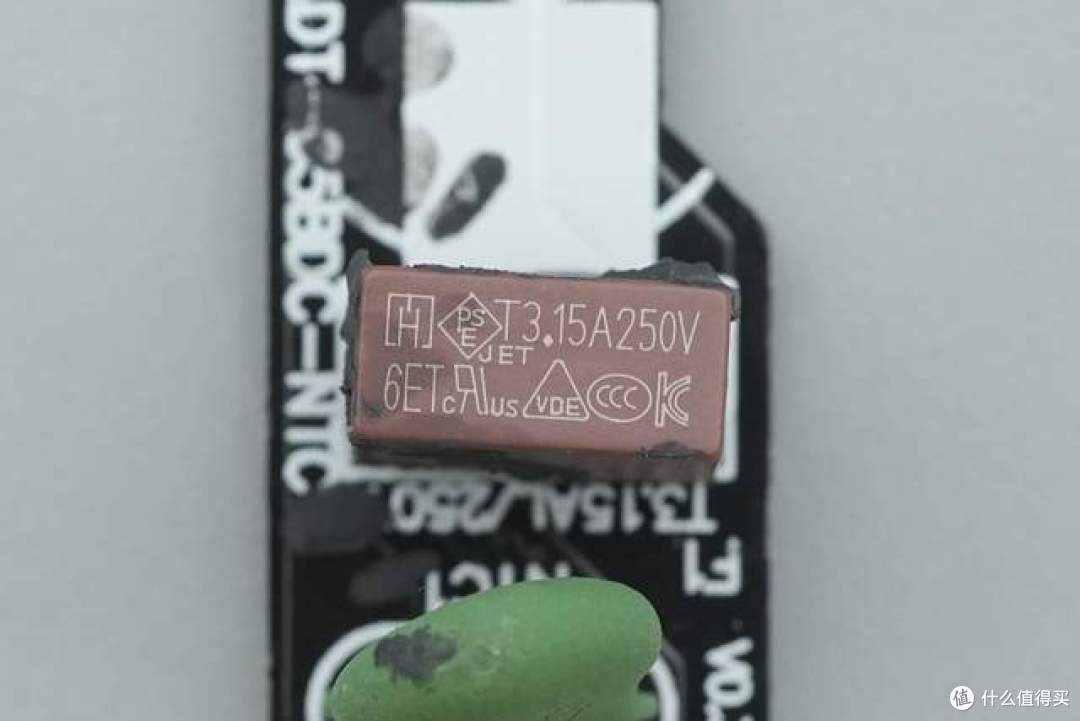

延时保险丝特写，规格为3.15A 250V，用于过流保护。

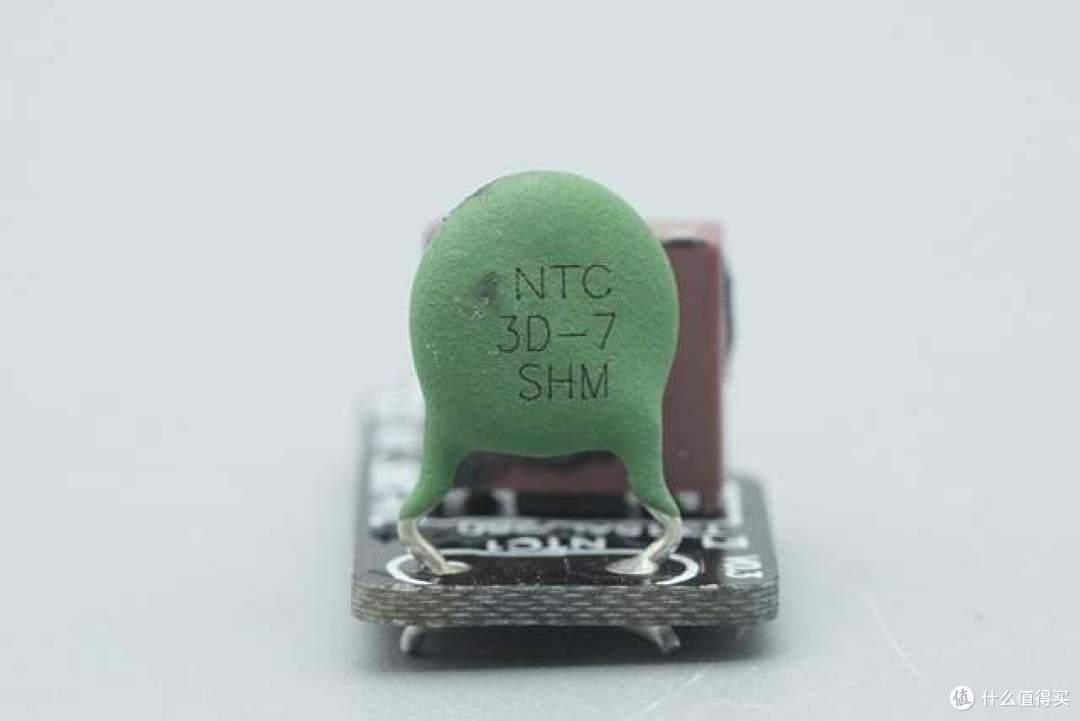

NTC热敏电阻特写，用于抑制充电器插电时的浪涌电流。

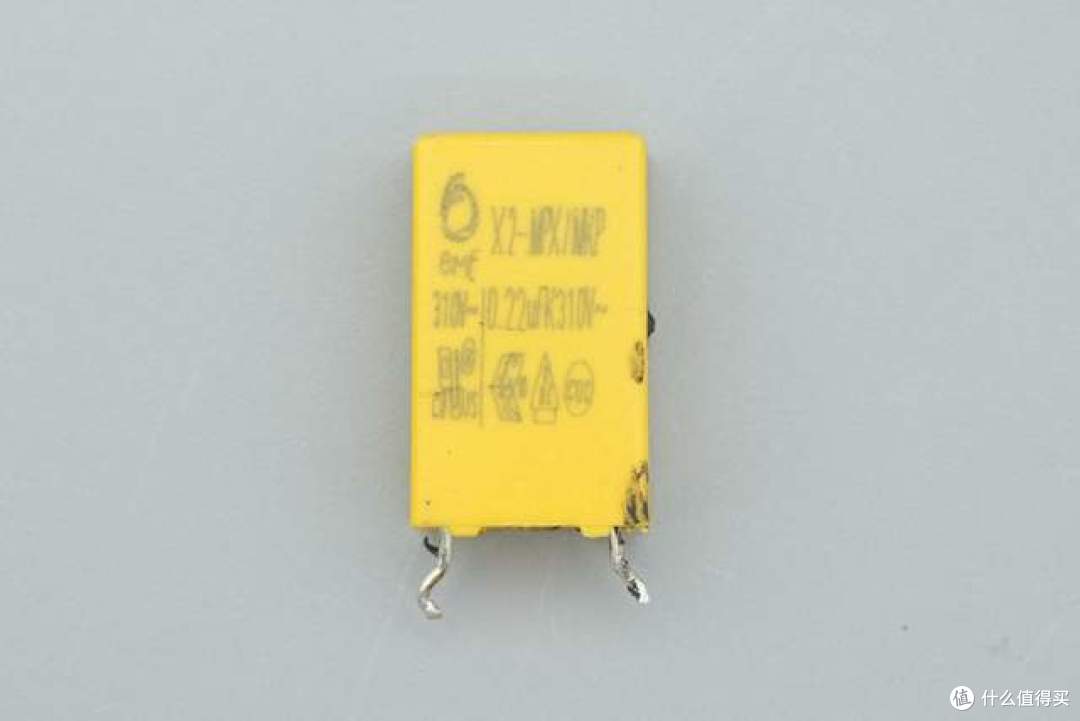

黄色安规X2电容特写，容量为0.22μF。

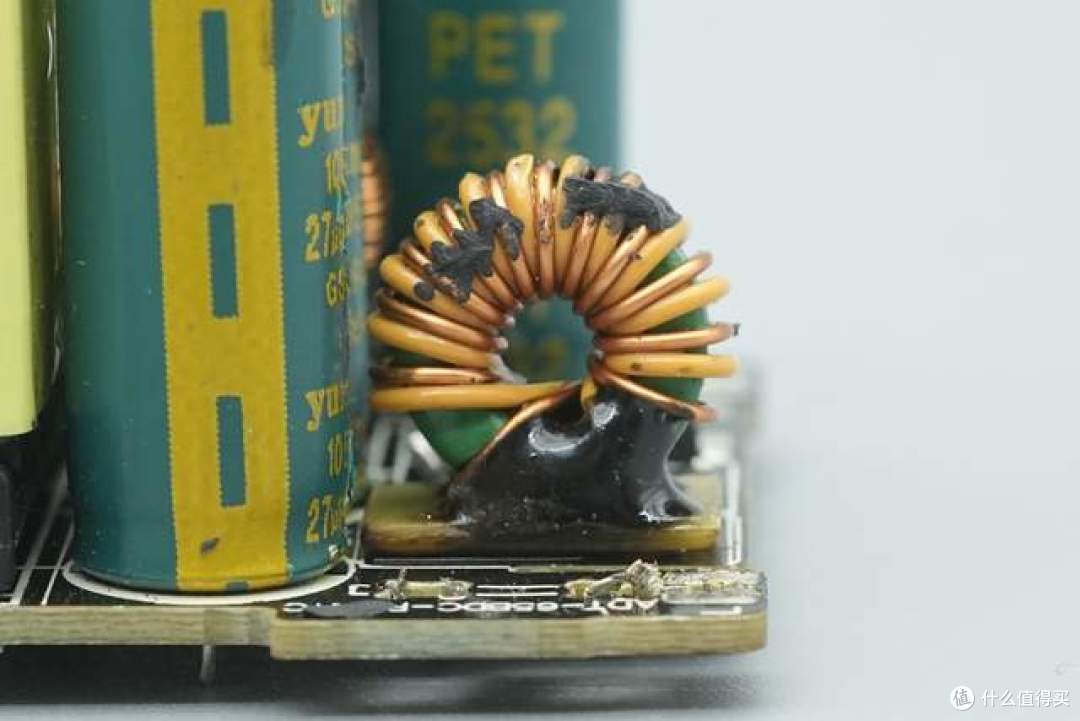

共模电感特写，采用双线并绕，底部设有电木板绝缘，用于滤除EMI干扰。

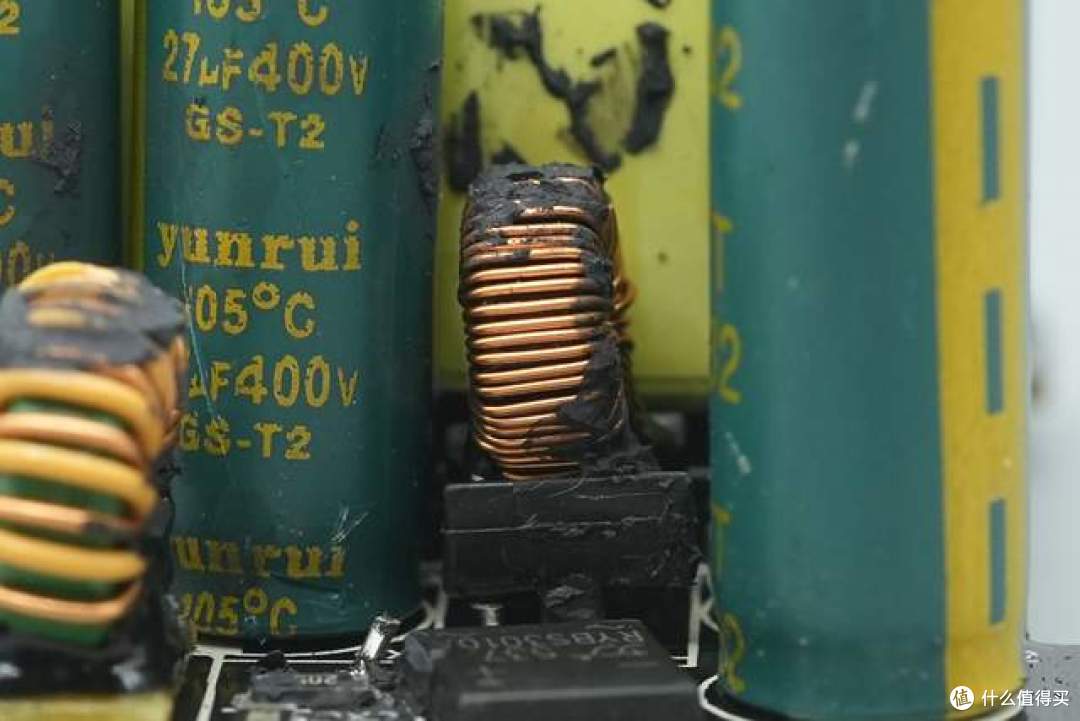

一颗滤波电感。

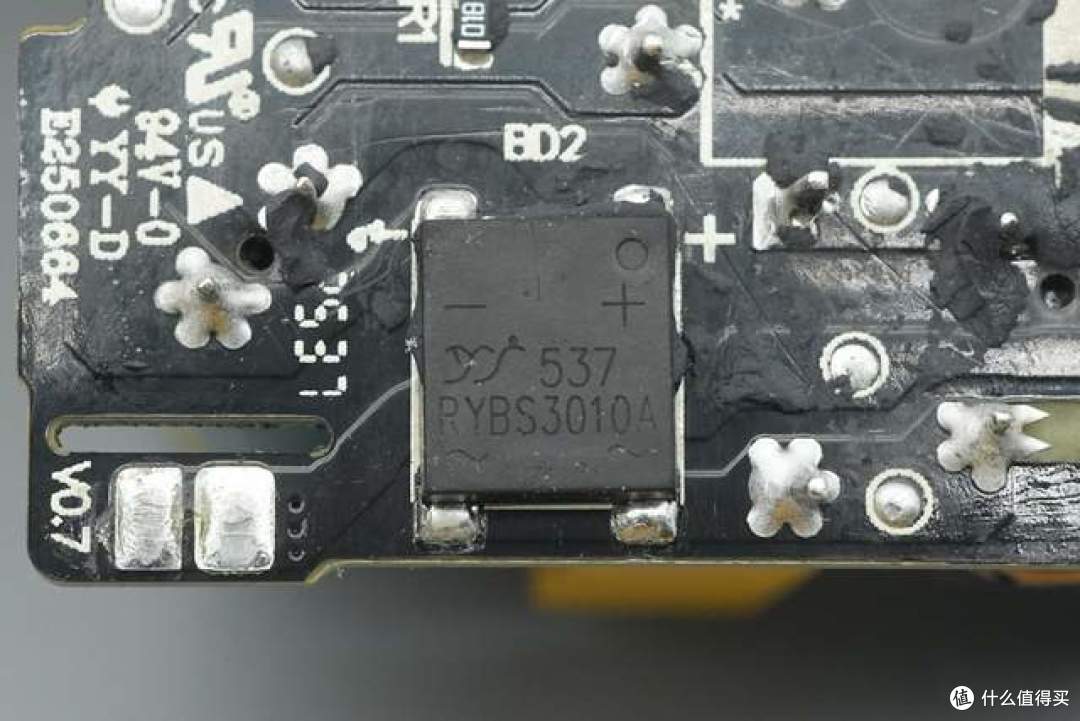

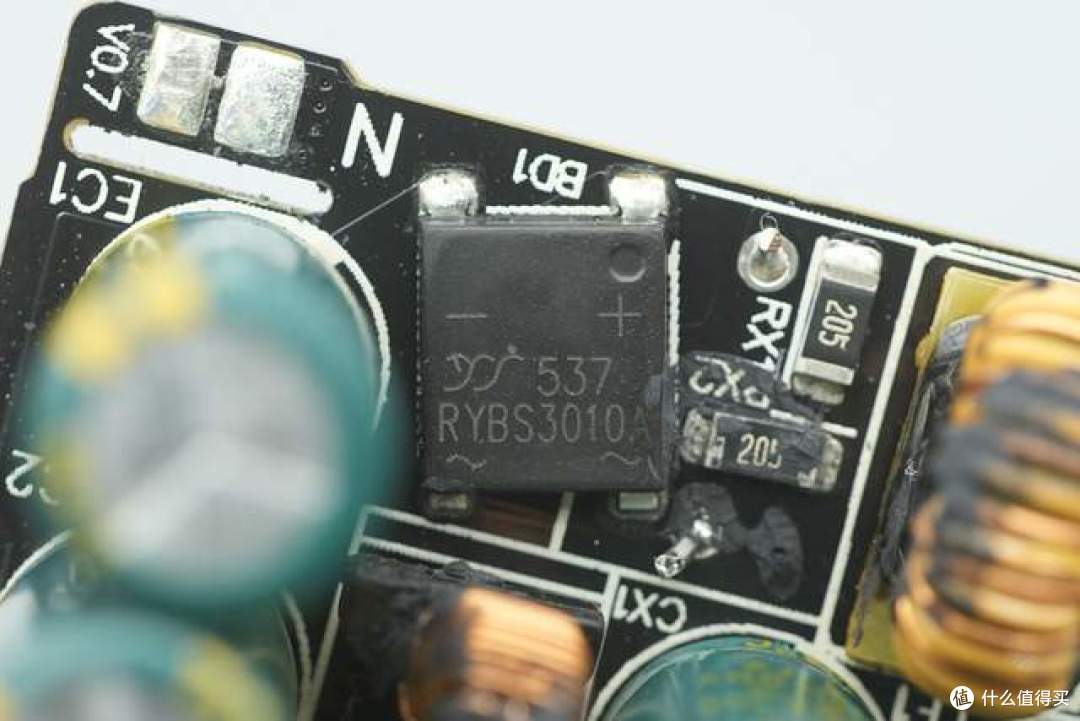

输入端一颗整流桥来自YJ扬杰，型号为RYBS3010A，采用YBS封装，规格为1000V 3A。

另一颗整流桥同样为扬杰RYBS3010A。

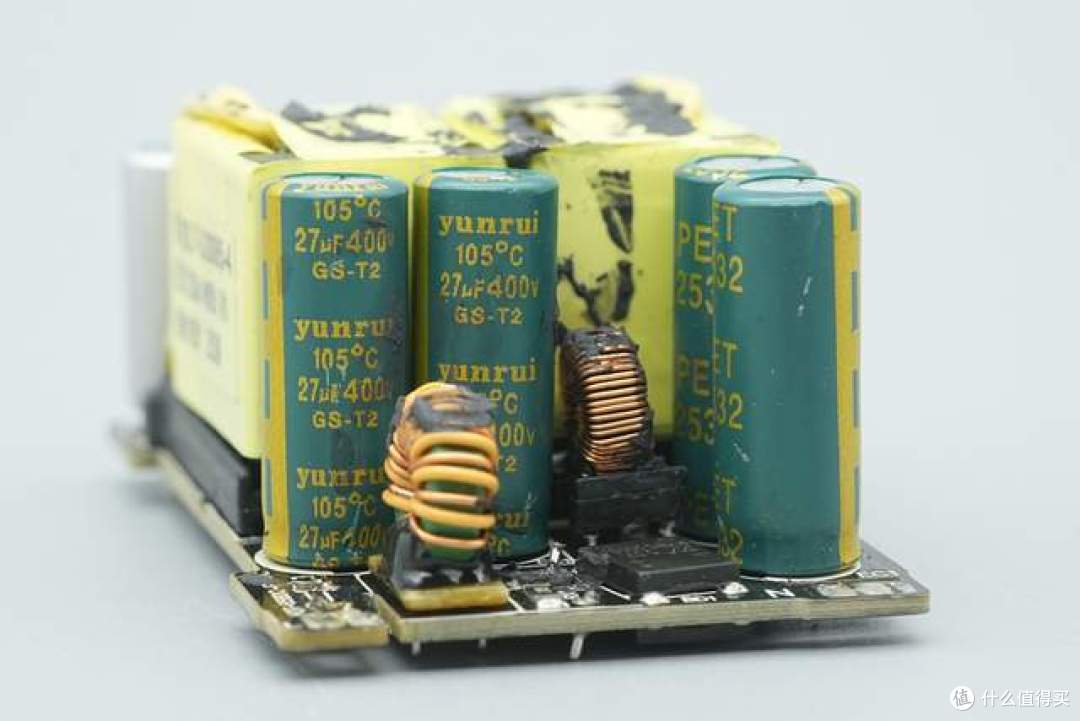

四颗高压滤波电容来自yunrui云睿，规格为400V 27μF。

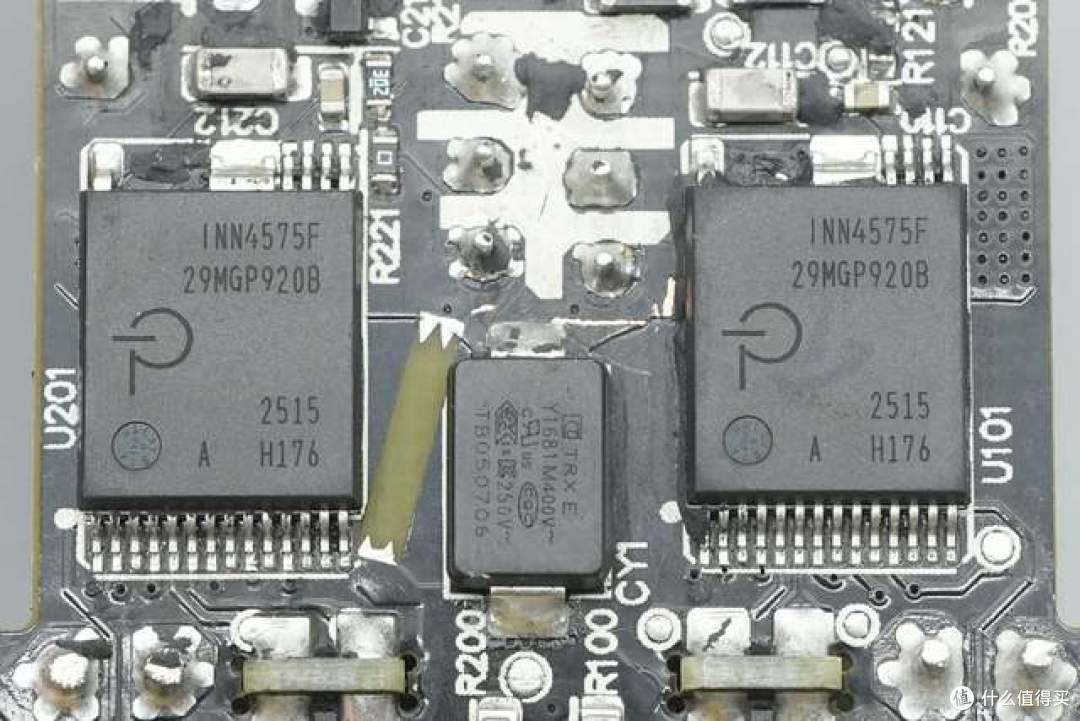

产品内置的主控芯片采用PI INN4575F，为InnoSwitch4-Pro系列电源芯片，芯片以准谐振模式运行，内部集成PWM控制器，氮化镓开关管，同步整流控制器，集成度非常高。芯片具有I2C接口，可实现精确的恒压，恒流和恒功率控制，支持动态调节输出电压和输出电流。

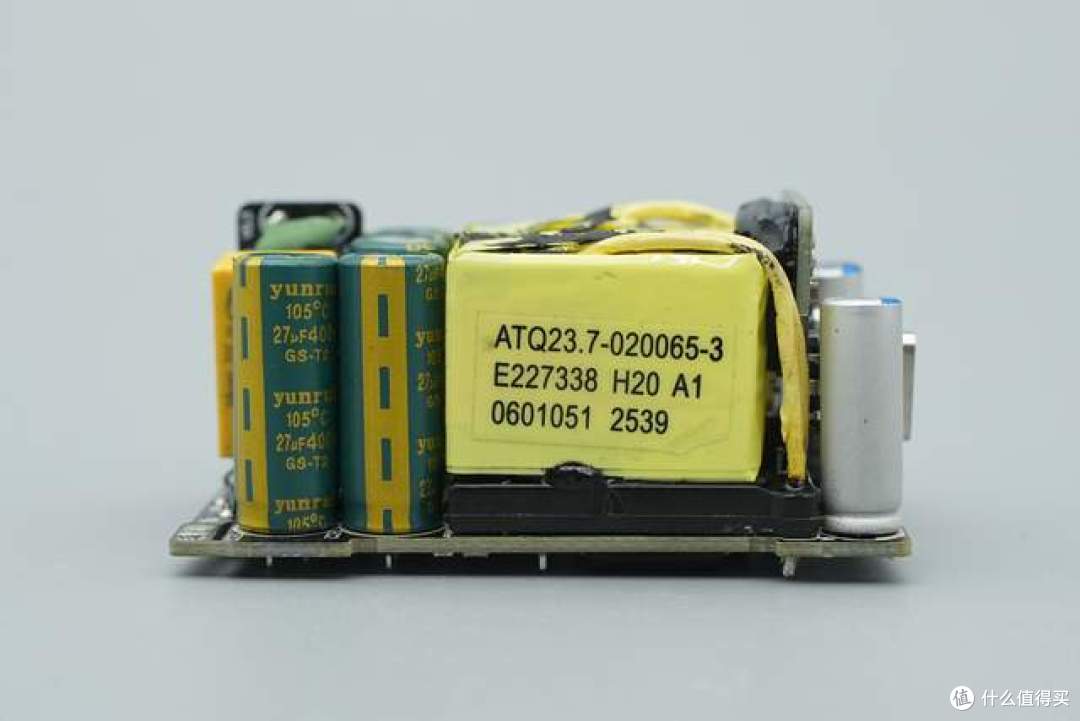

其中一路高频变压器特写，喷码为ATQ23.7-020065-3。

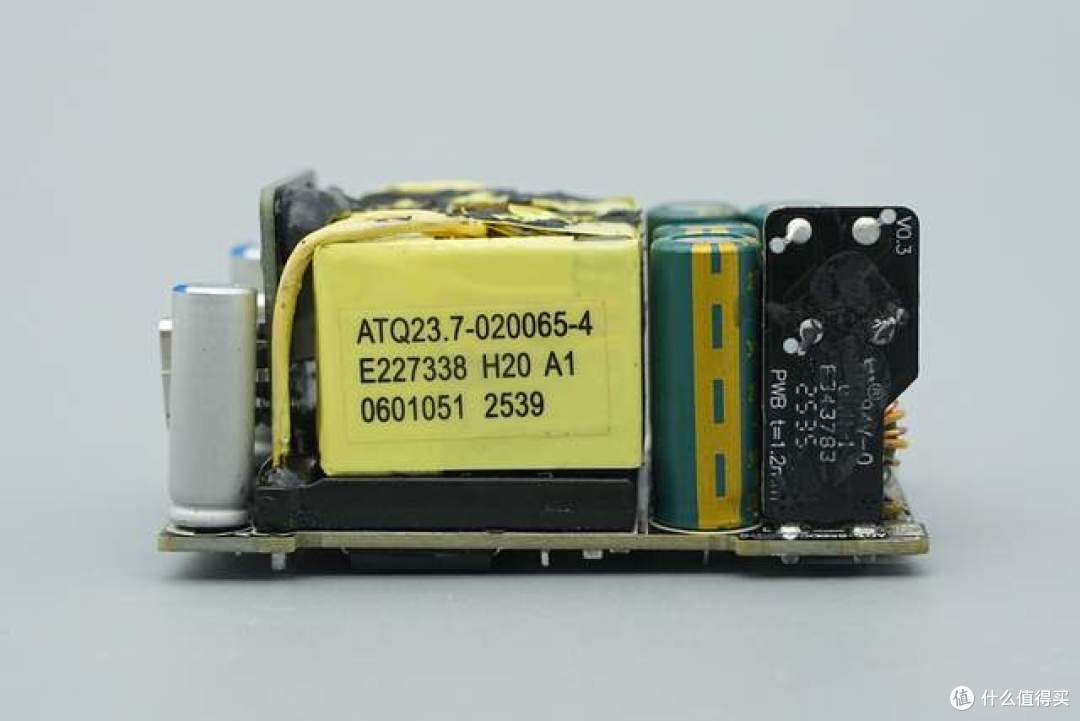

另一路高频变压器特写，喷码为ATQ23.7-020065-4。

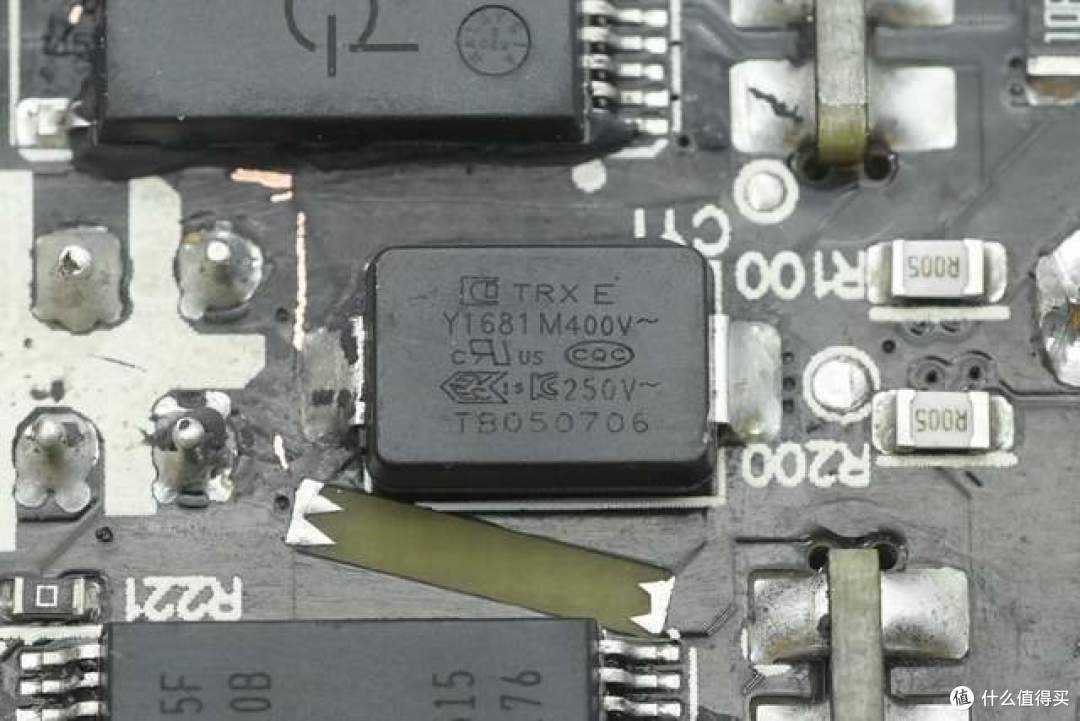

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充和服务器电源这类高密度电源产品中，料号为TMY1681M。

相关阅读：体积小，重量轻，特锐祥贴片Y电容获超百款设备采用

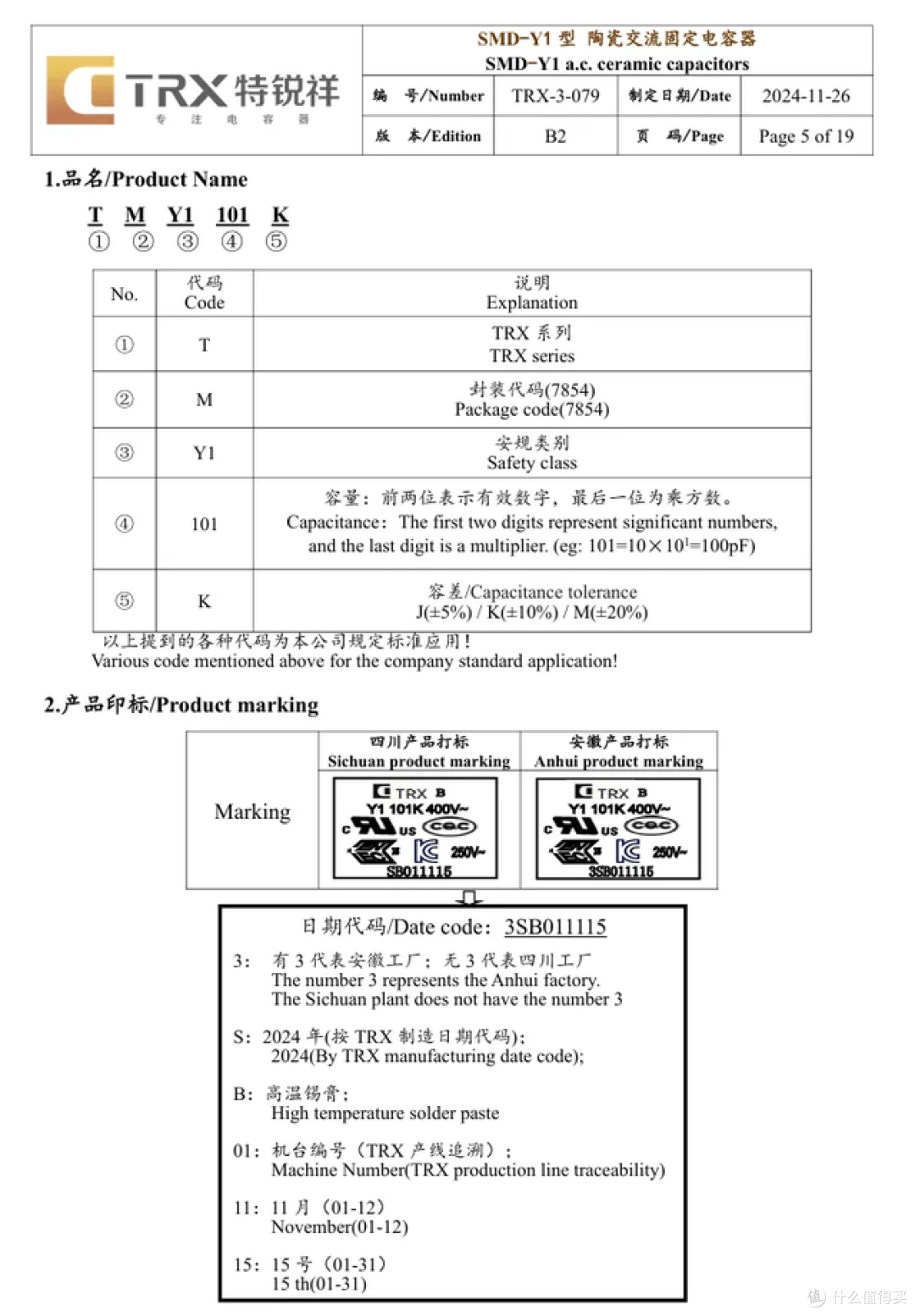

特锐祥贴片Y电容资料信息。

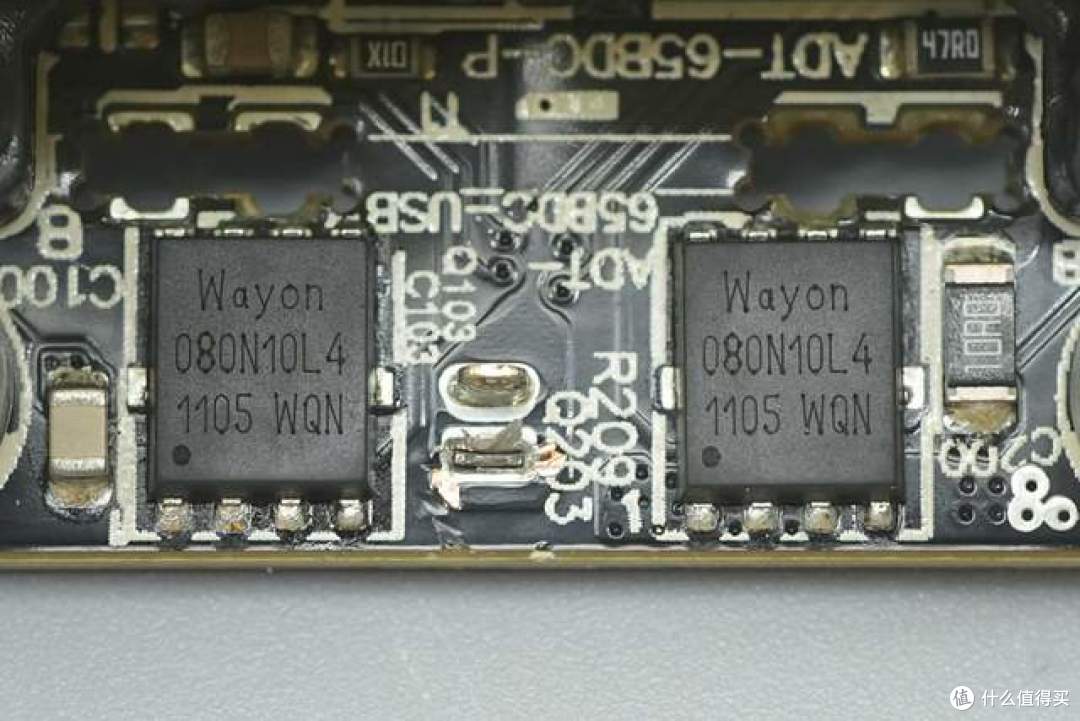

两颗同步整流管来自Wayon维安，型号为WMB080N10LG4，NMOS管，耐压100V，导阻7.8mΩ，采用PDFN5060-8L封装。

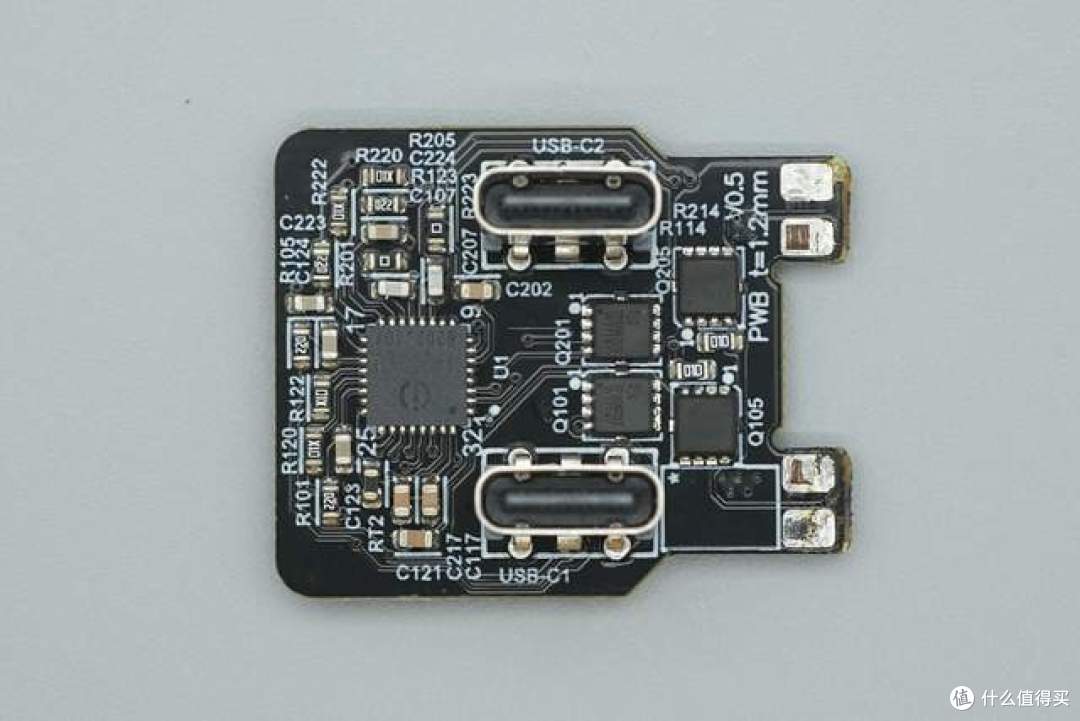

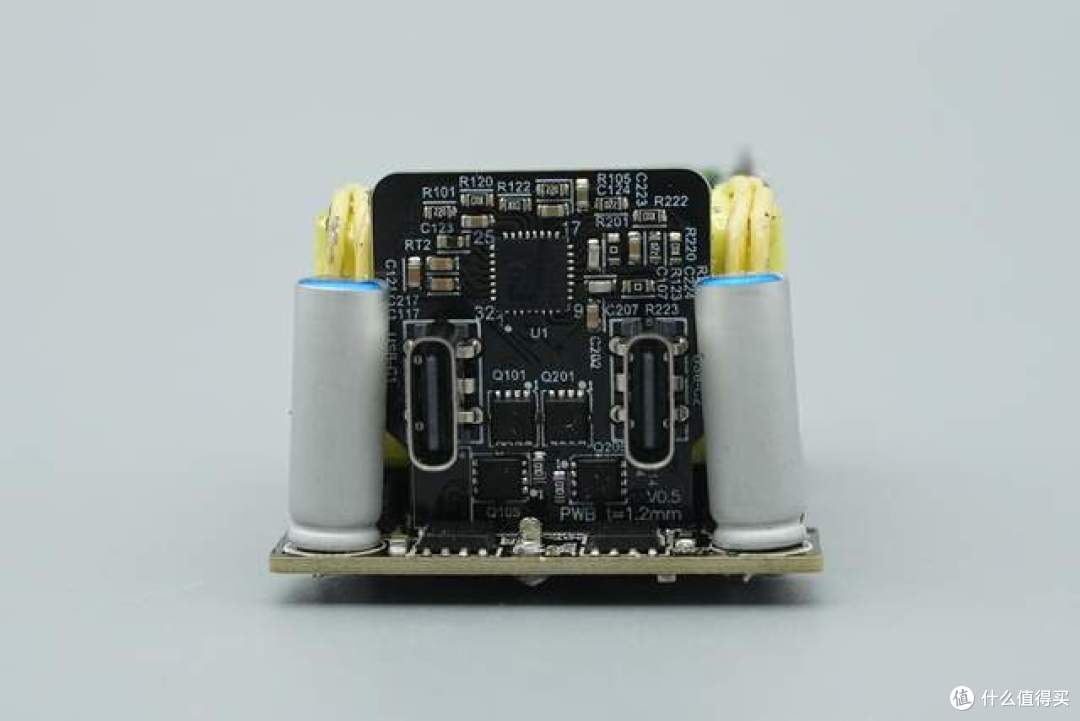

输出端小板设有协议芯片和VBUS管。

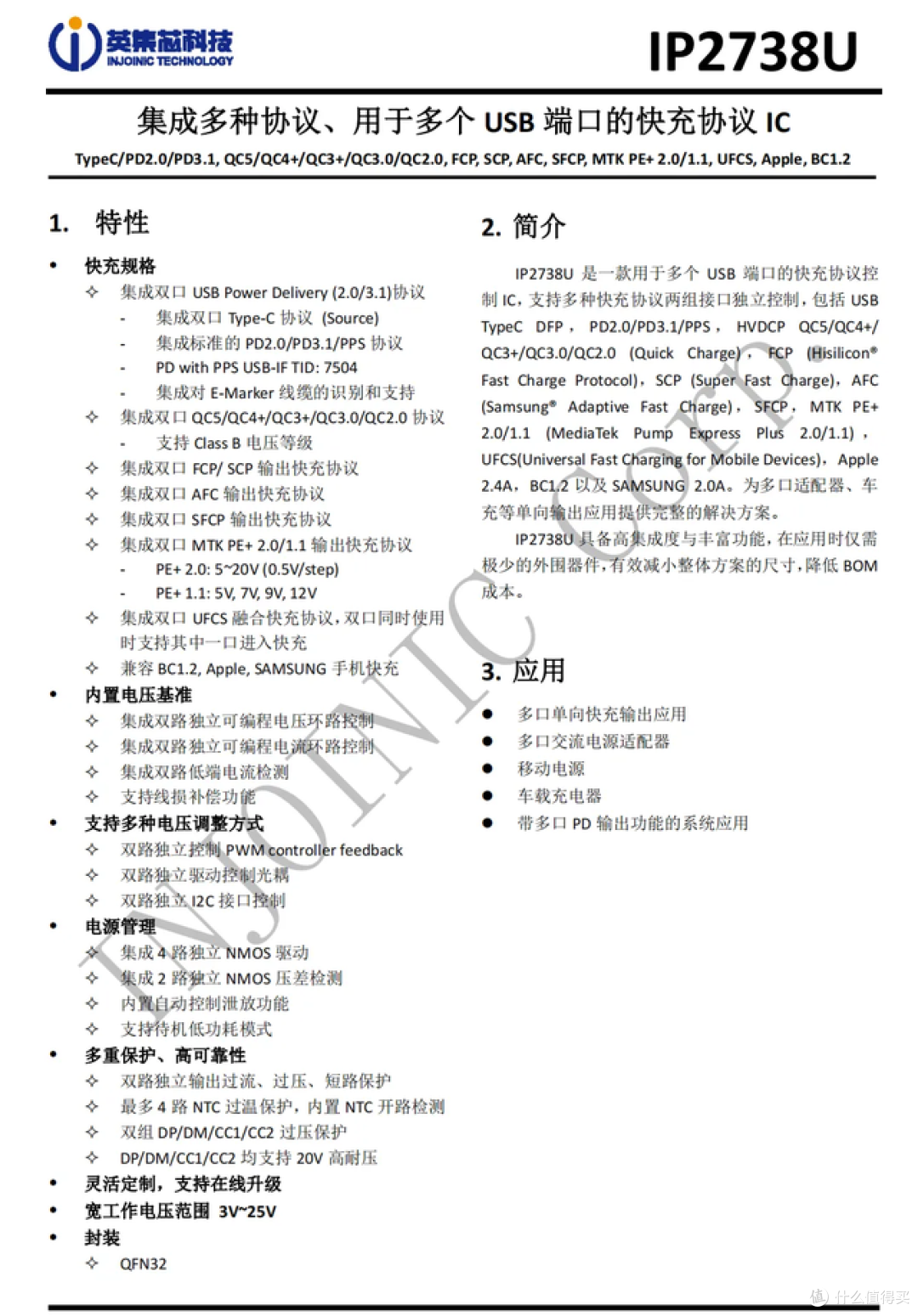

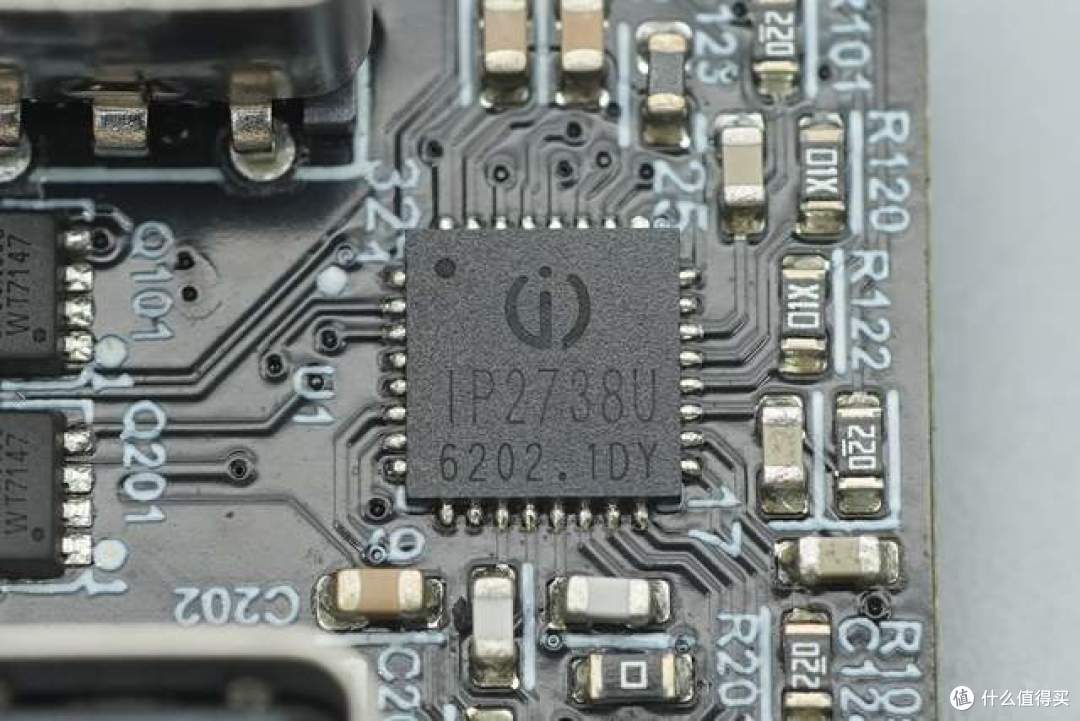

产品内置的协议芯片来自INJOINIC英集芯，型号为IP2738U，采用QFN32封装。是一颗支持多个USB接口的协议芯片，支持双口18-140W快充应用，具备独立的反馈控制，具备独立的USB PD控制，相当于两颗IP2736整合到一颗芯片内部，快充规格与IP2736相同。

相关阅读：稳定高效充电体验，英集芯推出支持USB PD3.1快充协议芯片IP2738U

该芯片支持USB PD3.1 28V EPR档位，支持UFCS融合快充，并支持PD3.0/PPS等丰富全面的快充协议，兼容性非常好。

英集芯IP2738U内置四路独立的NMOS驱动，可用于多个接口输出控制，控制多个VBUS开关管进行输出端口切换以及两路电源并联控制，并且支持双路独立的过流、过压以及短路保护，确保使用安全。

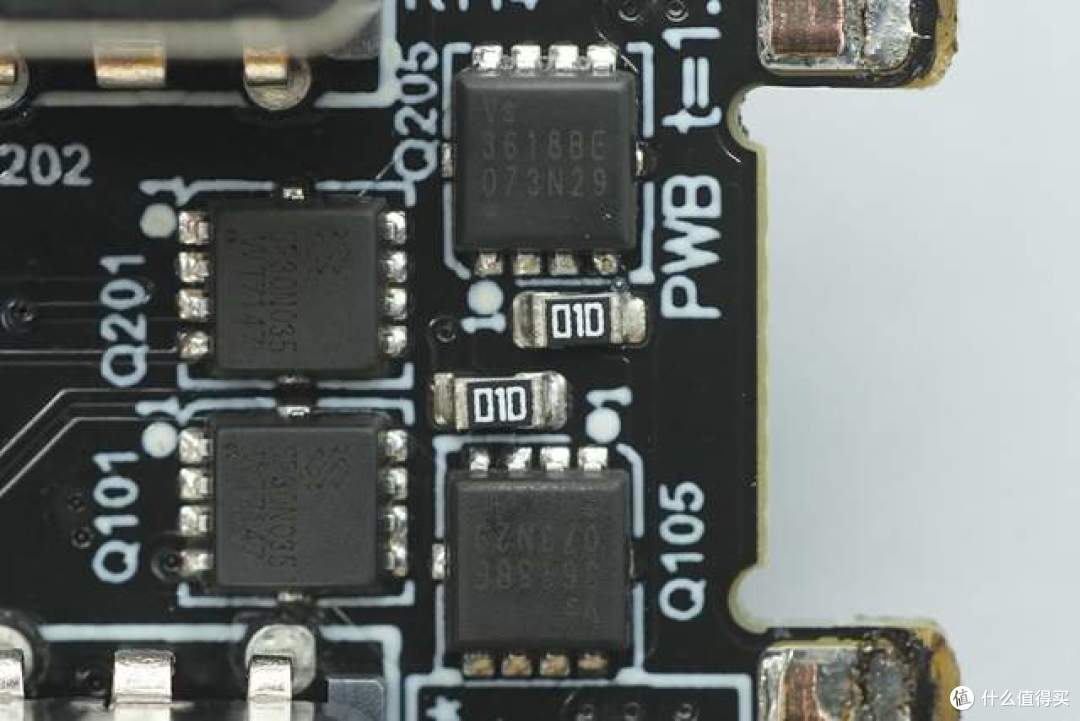

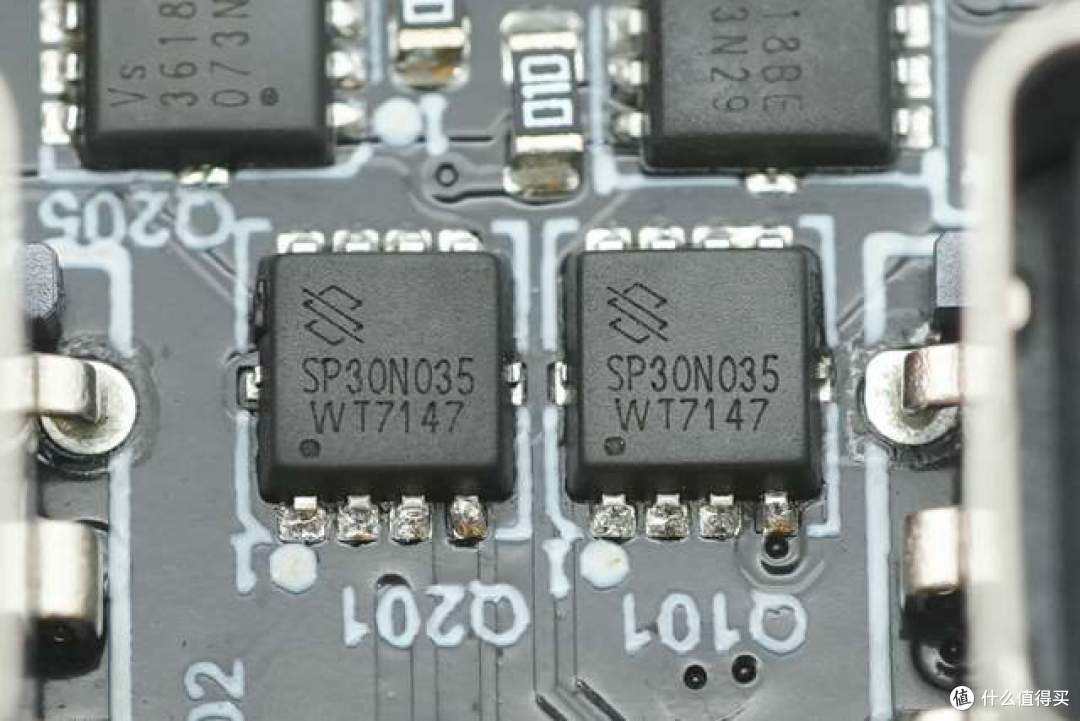

其中两颗VBUS管丝印SP30N035，分别对应两个USB-C接口。

另外两颗VBUS开关管同样来自Vergiga威兆，型号VS3618BE，NMOS，耐压30V，导阻为5.2mΩ，采用PDFN3333封装，同样分别对应两个USB-C接口。

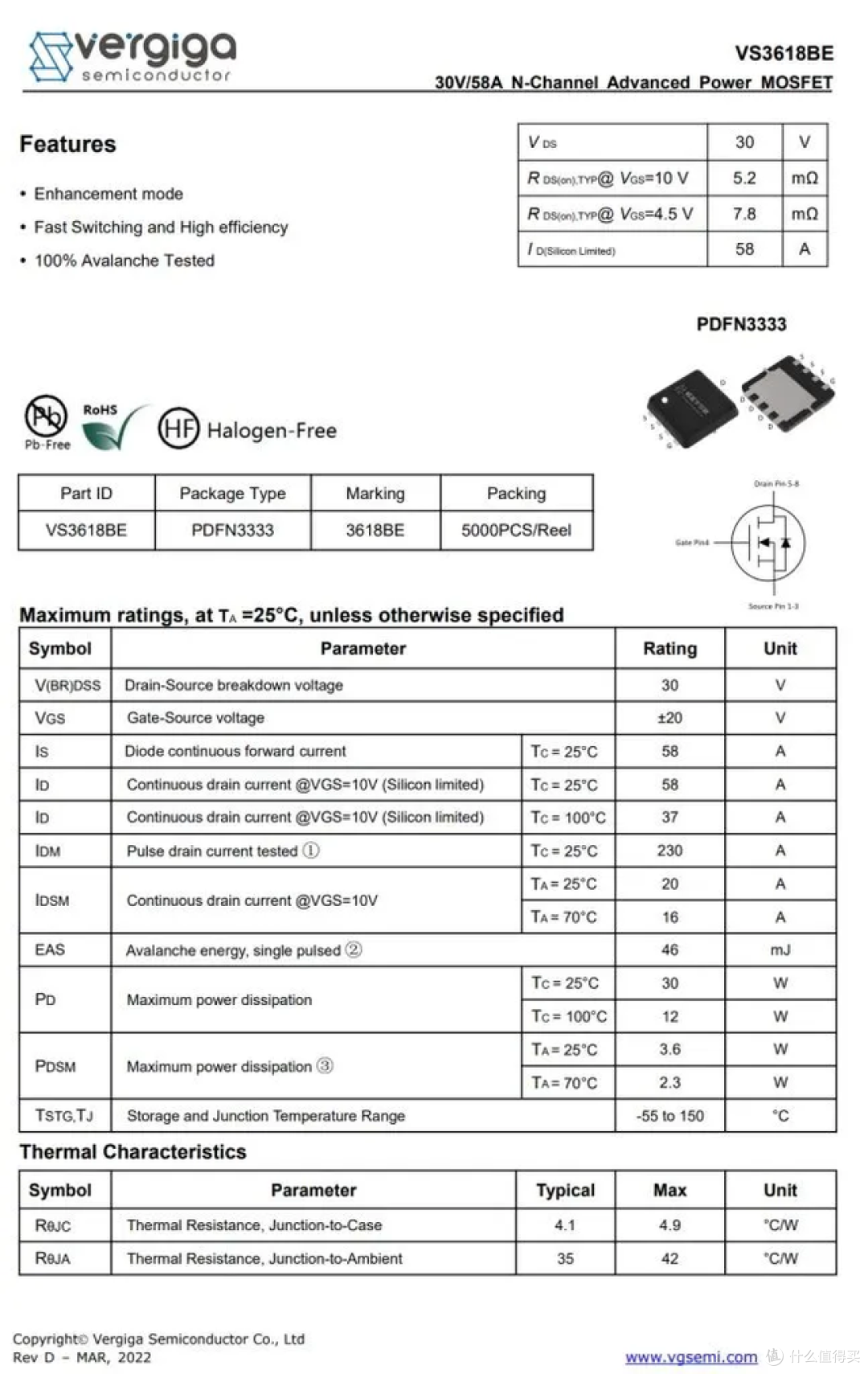

威兆半导体VS3618BE详细资料。

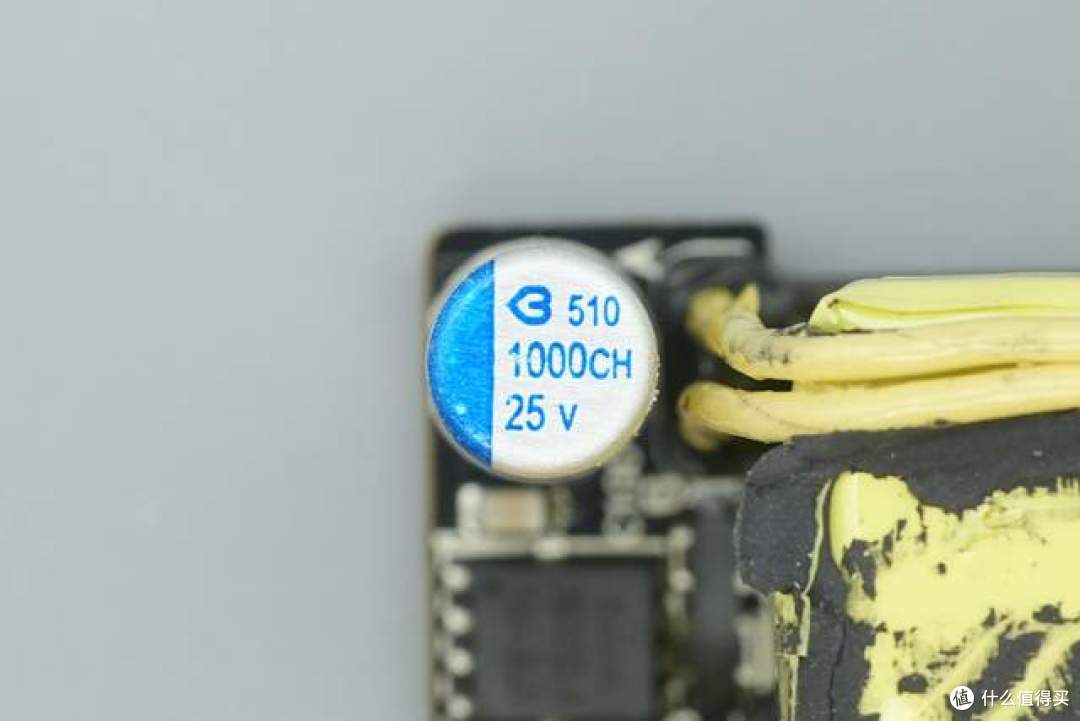

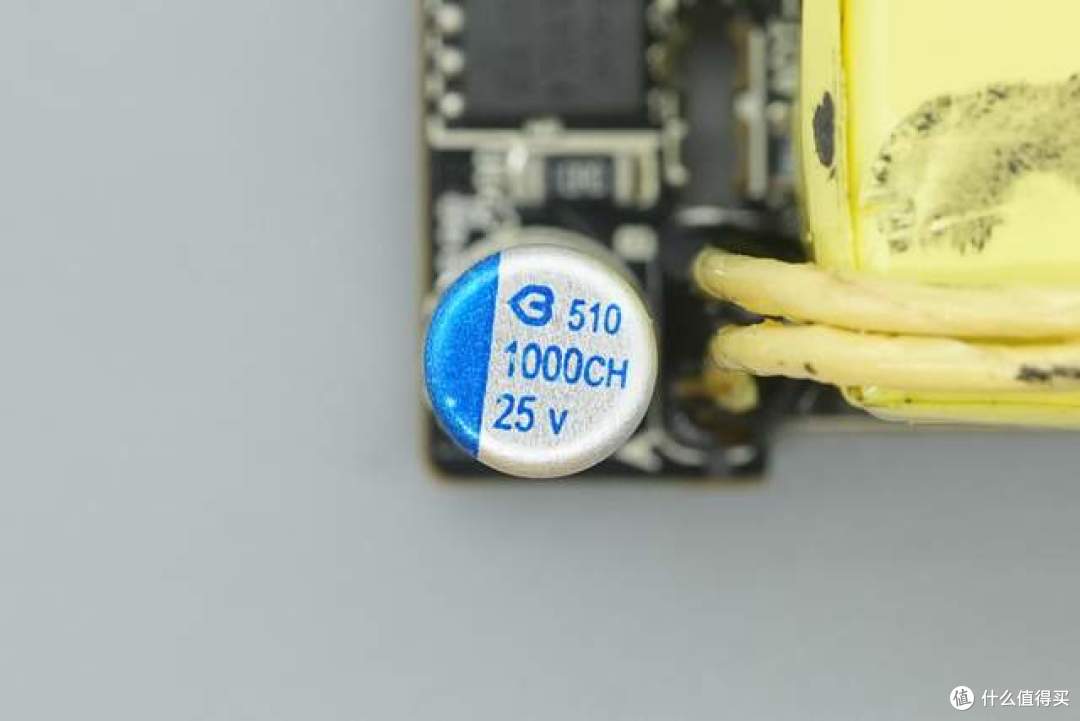

一颗输出滤波电容来自BERYL绿宝石，规格为25V 1000μF。

另一颗输出滤波电容同样来自绿宝石，规格相同。

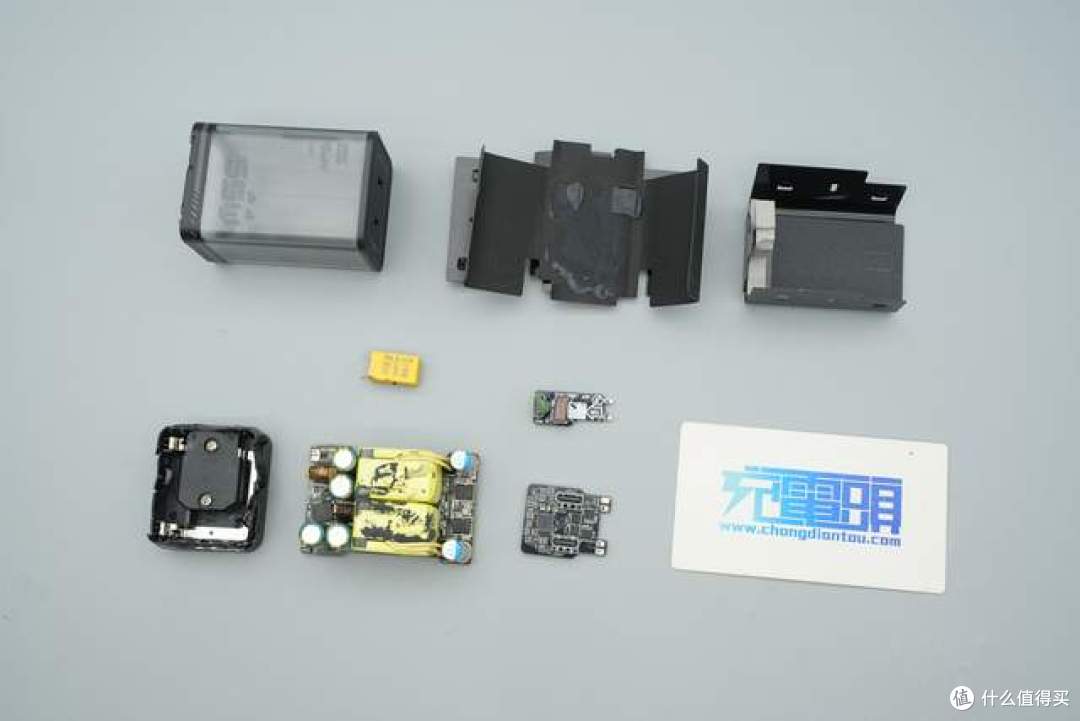

全部拆解完毕，来一张全家福。

充电头网总结

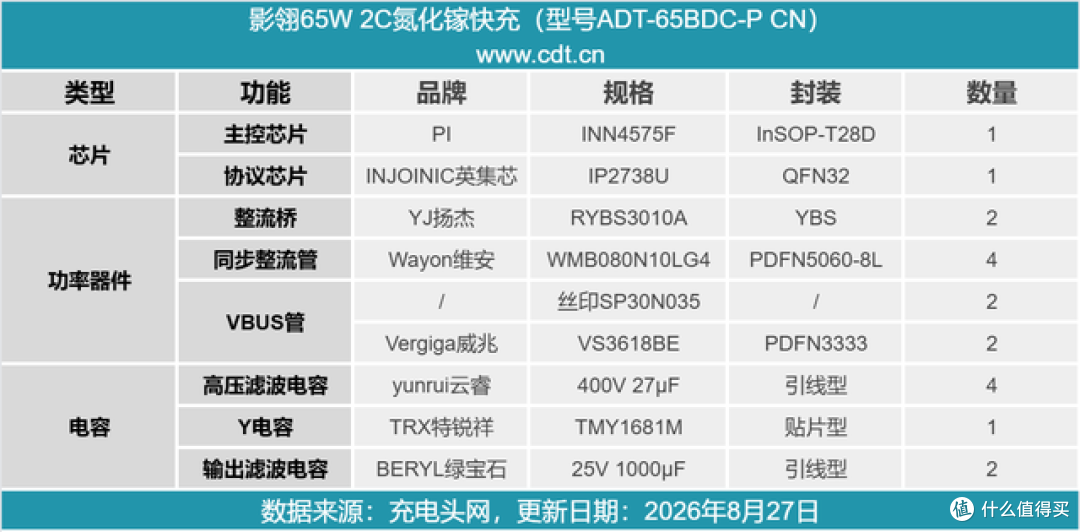

最后附上产品的物料清单，方便大家查阅。

影翎65W 2C氮化镓快充充电器不仅在半透明赛博朋克外观上极具辨识度，其内部做工与用料也十分扎实。

通过拆解可以发现，其内部PCBA模块外围包裹了一圈黑色的金属散热片以加强散热。在高发热器件上涂有大量的导热胶，确保了高功率输出下的散热性能。

充电器采用了PI的InnoSwitch4-Pro系列INN4575F主控芯片，内部集成了PWM控制器、氮化镓开关管和同步整流控制器，集成度高。快充输出端搭载了英集芯IP2738U协议芯片，支持丰富的快充协议。

此外，内部还采用了扬杰整流桥、维安同步整流管、威兆VBUS管，贴片Y电容来自特锐祥，高压滤波电容和输出滤波电容分别来自云睿和绿宝石。整体用料扎实，是一款兼具颜值与性能的氮化镓快充产品。
