Intel Ultra 9 4950K曝光！性能秒杀所有现役桌面U，Zen 6问世前最强

下一代Nova Lake-S桌面处理器被视作Intel反击AMD的翻身之作，从以往曝光的纸面消息来看，大家期待度很高。

主要看点包括：架构升级、bLLC大缓存、多达52个核、全新的LGA 1954接口设计等等，新特性不一而足。

目前，已有主板厂商拿到Intel下一代Nova Lake-S桌面处理器的工程样本，正在配套Z990主板上开展内部测试。

命名规则大改，重回四位数字

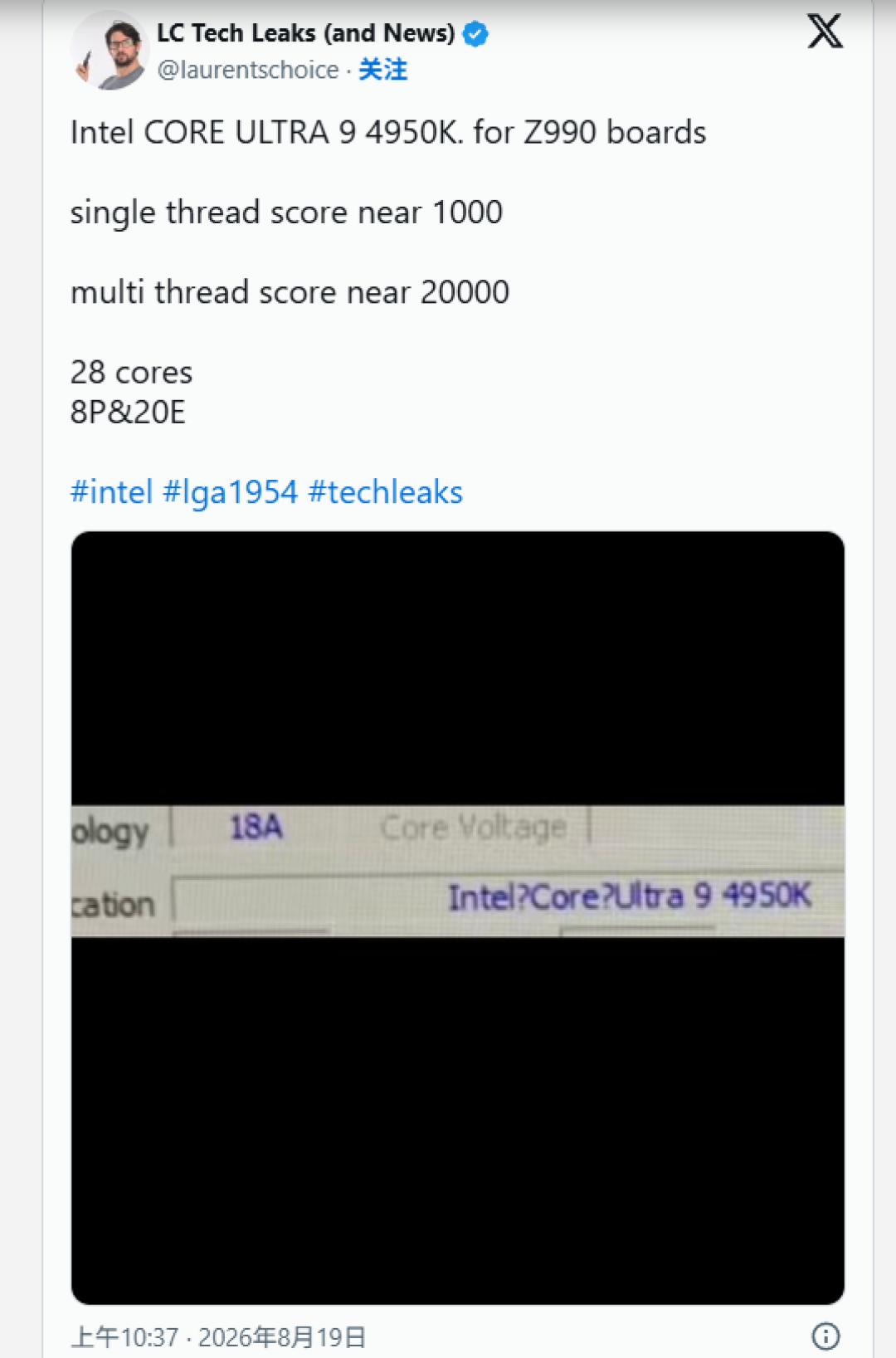

芯硬件获悉，一款型号为“酷睿Ultra 9 4950K”的SKU日前已经抢先泄露，一同流出还有这款CPU的初步跑分数据。

首先值得注意的是命名。从流出的CPU-Z截图来看，继Arrow Lake（酷睿Ultra 200系列）、Panther Lake（酷睿Ultra 300系列）的短暂三位数字命名之后，Nova Lake-S将重新启用四位数字编号，本次现身的工程样片型号为酷睿Ultra 9 4950K。

以当前在售的Arrow Lake-S旗舰酷睿 Ultra 9 285K为例，命名规则中有三个数字，“2”代表“第二代酷睿Ultra ”系列，“85”代表CPU的性能等级，“K”代表不锁倍频。

而全新的四位编号中，首位 “4” 对应酷睿Ultra第4代家族，后三位 “950” 对应产品性能定位，K后缀含义保持不变。

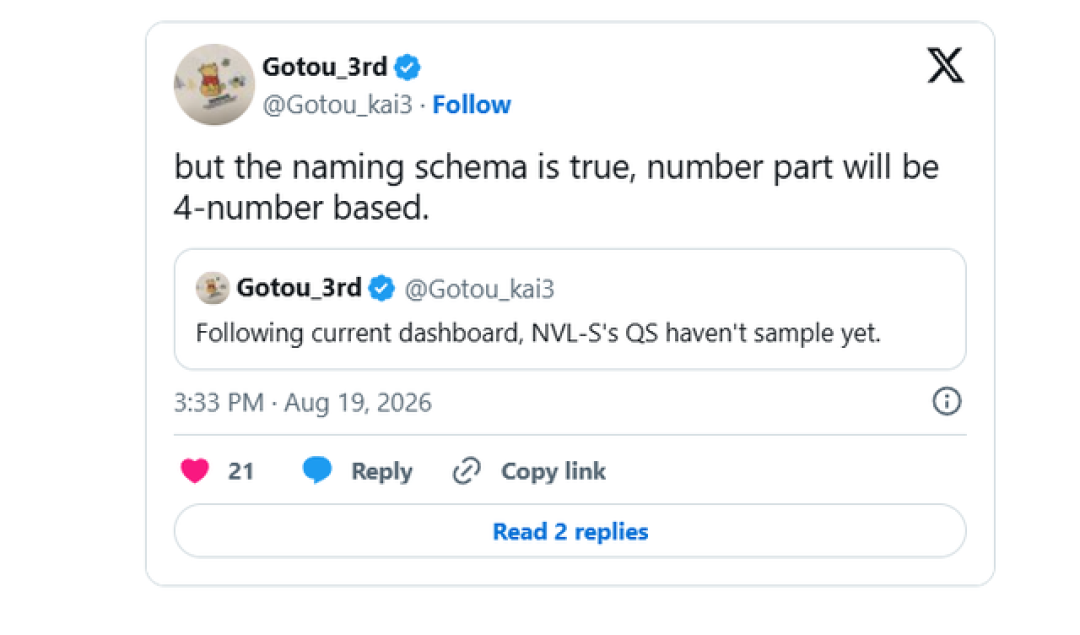

知名爆料人Gotou_3rd认为，从Intel内部验证系统记录来看，Nova Lake-S“四位数编号” 的命名框架已基本确定，但 “4950K” 只是工程阶段的识别名称，未必是最终零售版的正式型号。所以，后续还需要进一步验证。

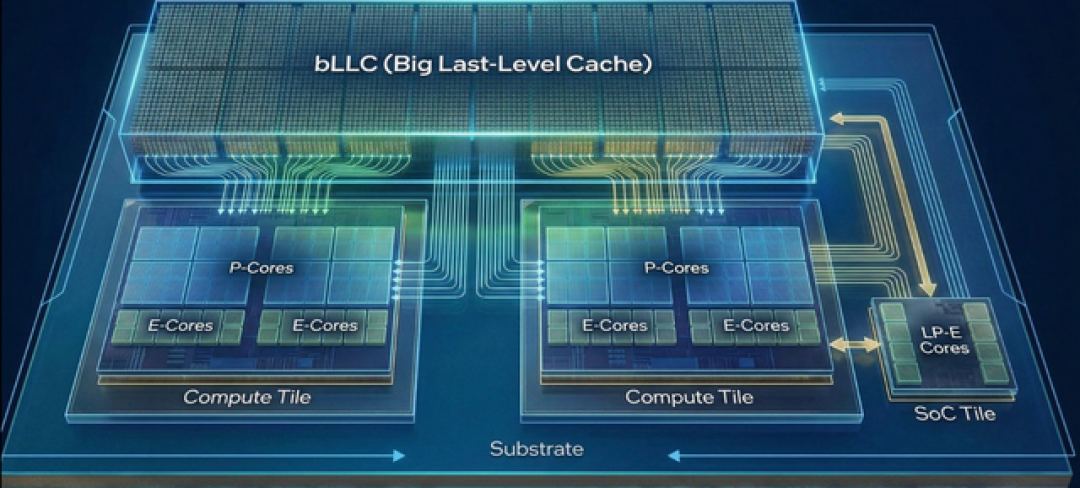

Intel之所以重回四位数命名，主要核心原因是Nova Lake-S产品线规模大幅扩张，型号众多，将同时提供单计算和双计算单元版本，还会推出搭载144MB/288MB bLLC（Big Last-Level Cache，大末级缓存）的特殊版本，原有的三位数字编号已不足以区分海量SKU。

根据之前的泄露信息，四种搭载bLLC大缓存的型号，分为单、双计算单元两个档位：

双计算单元旗舰：2x （8P+16E）+ 4 LPE+ 288 MB bLLC

双计算单元次旗舰：2x（ 8P+12E）+ 4 LPE + 288 MB bLLC

单计算单元高端：8P+16E+ 4LPE+144 MB bLLC

单计算主流：8P+12E+ 4 LPE+ 144 MB bLLC

28核混合架构，CPU-Z跑分碾压现役旗舰

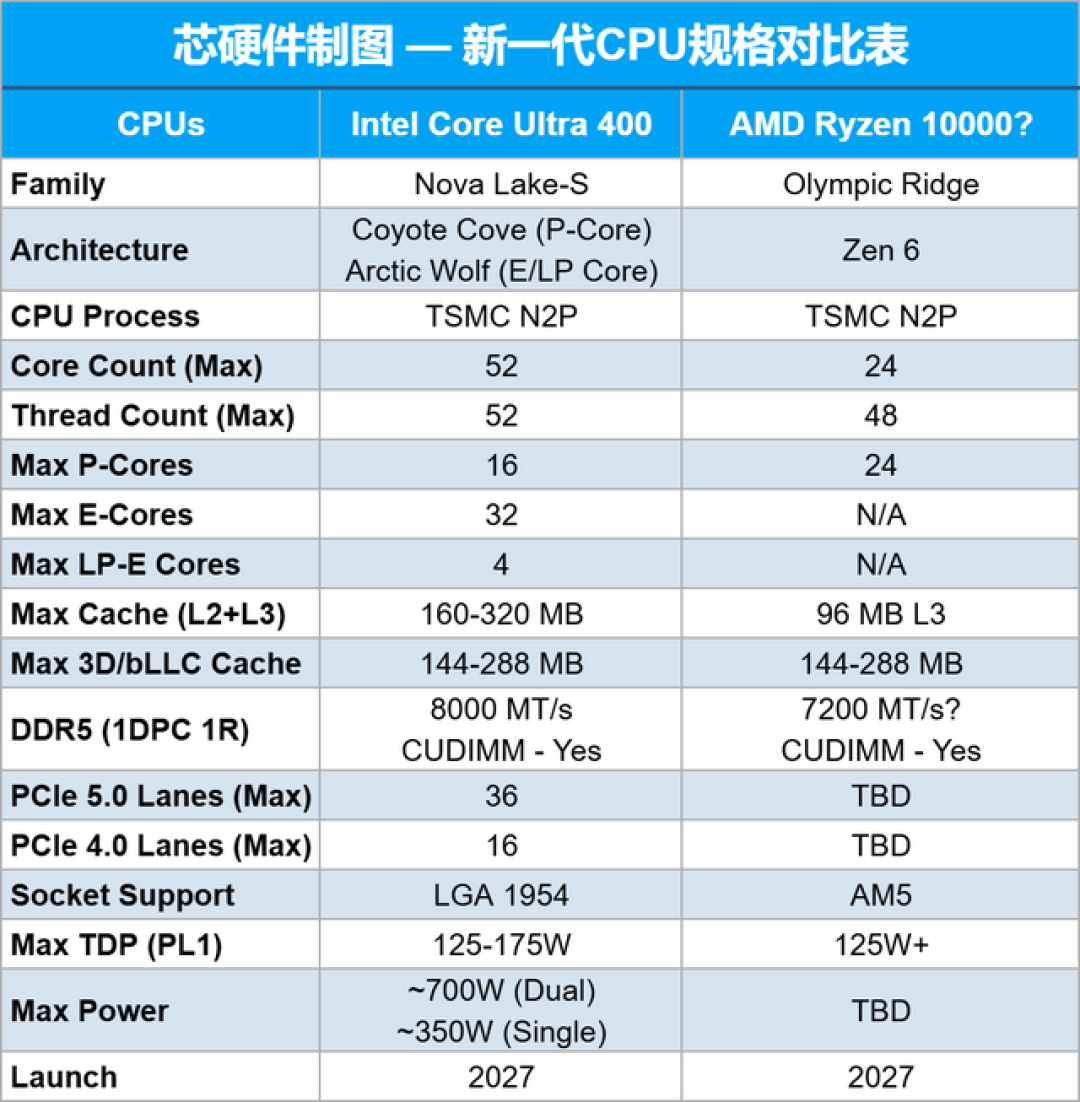

具体规格方面，本次曝光的酷睿Ultra 9 4950K采用28核混合架构，由8颗P核+16 颗E核+ 4颗LPE核组成，采用全新 LGA1954插槽，搭配Z990芯片组主板。

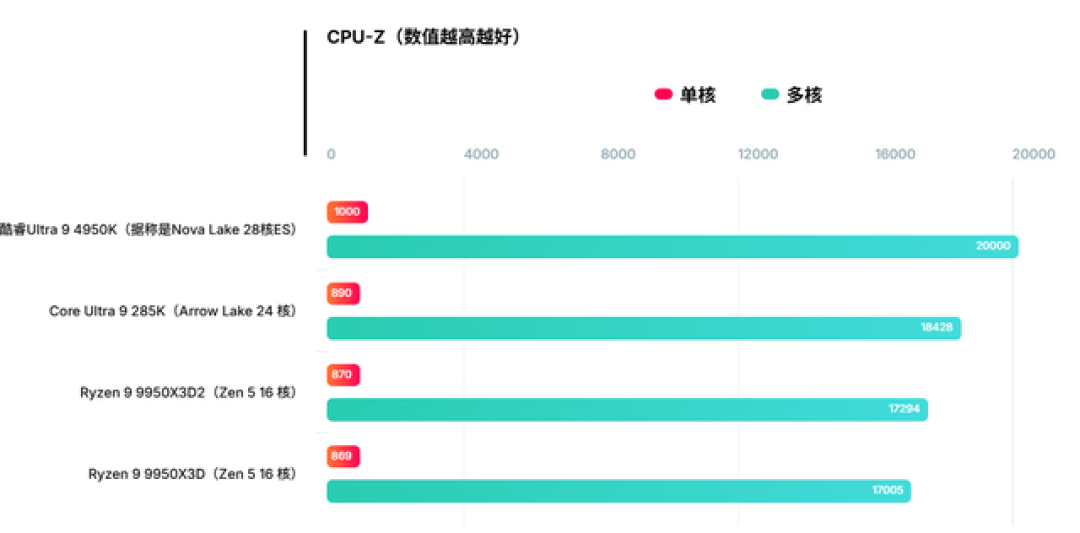

CPU-Z基准测试中，4950K单核得分接近1000分，多核得分接近20000分。

作为对比，酷睿Ultra 9 285K单双核分别为890分、18428分，锐龙9 9950X3D单双核分别为867分、17005分。

仅从工程样片数据来看，4950K较285K单、多核性能提升超过11、11%，较锐龙9 9950X3D提升超过11.5%、17.6%，升级幅度可观。

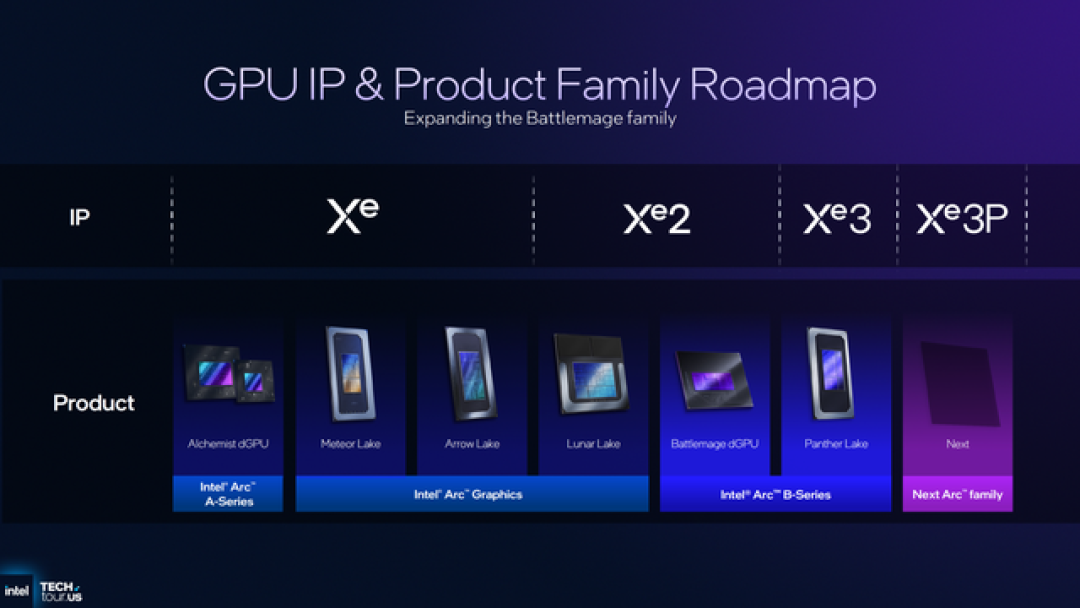

根据此前消息，Nova Lake的核显将升级到Xe3P架构，性能比前代Xe3快20-25%。

上市节奏：2027年初首发，大缓存版延后半年

发布时间方面，Nova Lake-S预计将于2027年初的CES 2027上正式官宣，上市将分两波推进。

2027年初首批上市：28核基础版本，不带bLLC超大缓存。

2027年下半年陆续上市：搭载144MB/288MB bLLC的大缓存版本，以及其余定位的中低端型号。

另外，这一代采用的LGA 1954接口将效仿AMD提供更长寿命，至少支持三代CPU，Nova Lake之后将会有Razer Lake、Titan Lake和Hammer Lake。

需要说明的是，目前所有信息均来自早期 ES（工程样片）阶段爆料，参考后续产品迭代，仍存在多处变数。

顺带说一嘴，AMD基于Zen 6架构的下一代锐龙（Olympic Ridge）也将于2027年发布，Nova Lake-S的真实市场竞争力，最终还要看与Zen 6的对位表现。
