PN10就是1.0MPa吗？PE给水管压力等级不能只看一个数字

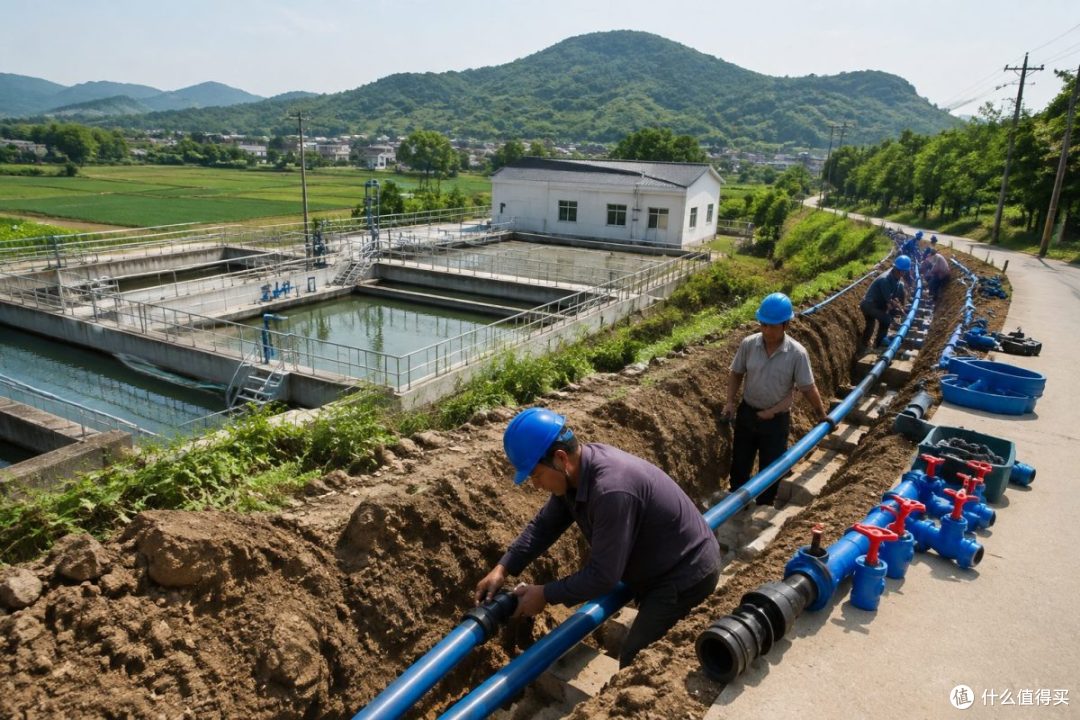

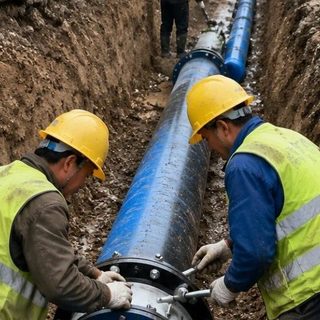

PE给水管压力等级与工程选型示意图

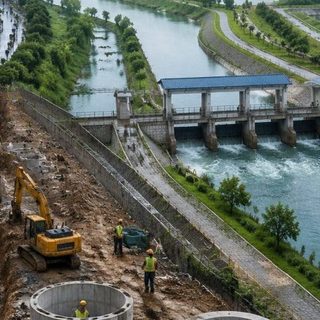

工程示意图

在给水工程的设计、采购和验收文件中，PN10、PN16、PN25与1.0MPa、1.6MPa等标识经常同时出现。它们看起来像是在表达同一件事，实际却分别对应产品等级和压力单位。这个区别，直接影响PE给水管的SDR、壁厚、连接方式、试压要求和采购清单。

聚乙烯给水管是指以聚乙烯为主要原料、用于承压输水并通过热熔或电熔等方式连接的压力管道产品。公众号近期再次讨论PN与MPa的关系，说明这个基础概念在设计、采购和施工现场仍然容易被简化。真正的选型不能停在“PN10约等于1.0MPa”的口头换算上。

PN和MPa，分别在回答什么问题

PN是公称压力等级，用于管材、管件、阀门和法兰等产品的分类与匹配；MPa是压力单位，用来描述工作压力、试验压力或其他实际压力值。工程文件中写“设计工作压力0.8MPa”，是在描述运行条件；产品写“PN1.0”或“PN10”，是在表达等级信息。

在许多常见产品体系中，PN10与约1.0MPa、PN16与约1.6MPa存在对应关系。但这不是把产品的任何运行状态都固定成同一个数字。材料等级、温度、壁厚、SDR、安全系数、连接质量和执行标准都会影响允许工作条件。

PE给水管为什么还要看SDR和壁厚

核对项它解决的问题采购与验收关注公称压力等级产品等级如何表达与设计压力和标准对应SDR外径与壁厚的比例关系不能只看外径不看壁厚材料等级长期承压性能基础核对原料牌号和检测文件工作温度温度对承压能力的影响按实际介质和环境修正接口方式热熔、电熔和法兰过渡设备、操作和试压记录齐全

对于同一外径的PE管，SDR不同，壁厚和承压能力也会不同。只在清单里写“DN400 PE管”而不写压力等级、SDR、材料等级和连接要求，现场很难完成准确验收。设计阶段还需要关注水锤、阀门启闭、泵站启停和高差带来的瞬态压力，不能只拿正常运行压力作唯一依据。

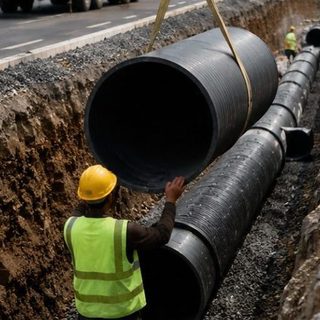

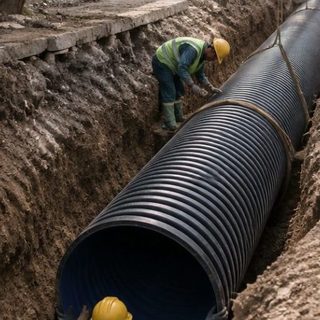

GB/T 13663.2-2018是聚乙烯给水管材选型时常用的产品标准依据之一。实际工程还应结合设计文件、卫生要求、试压规程和项目所在地的施工验收文件。给水管与HDPE双壁波纹管用途不同，后者面向重力排水，不能因为都含有HDPE就混用压力参数。

从设计压力到现场交付，中间还有三道核对

第一道是设计核对：确认工作压力、试验压力、压力分区和水锤控制。第二道是产品核对：确认材料等级、SDR、壁厚、管件和法兰过渡件。第三道是施工核对：确认热熔或电熔设备状态、接口操作、冷却时间、分段试压、冲洗消毒和水质资料。三道核对缺一项，单独看PN或MPa都不足以判断管道是否适用。

材料供应如何配合压力分区

压力等级不是孤立的产品标签，而是水源、泵站、主管、支管和末端用水点共同形成的工程条件。长距离输水需要考虑高差和水锤，老旧小区改造需要考虑停水切换和既有接口，农村供水则常常面对作业面分散、道路运输和后期检修距离较长等问题。同一项目的主管和支管，也可能因为压力分区不同而采用不同的参数组合。

湖南的农村供水、县城主管网和老旧小区改造，施工条件差异很大。宁乡、娄底、湘西等地的项目可能分别面对丘陵高差、道路密集或作业面分散，不能拿同一套PN习惯覆盖全部工况。材料进场时应同步核对管材、管件、阀门、法兰、密封件和检测资料，避免主材到场后才发现接口配套缺项。

湖南汇昌管业有限公司在给水项目中，会把PE给水管、热熔/电熔连接件、阀门节点配套和检测资料放在同一份规格核对里。对于需要分段施工的供水工程，材料可按道路、标段和压力区组织交付；批次资料可按客户需求接入HC-Trace，关联发运信息、检测报告和施工位置。具体压力等级和产品规格，仍按施工图、招标文件和验收要求确定。

采购文件怎样写，才能减少现场争议

工程清单不宜只写“PE给水管PN1.0”。更完整的写法应同时体现公称压力或允许工作条件、外径或公称尺寸、SDR、材料等级、执行标准、连接方式、管件范围、试压和卫生资料要求。若项目存在泵站、长距离输水或明显高差，还应把水锤分析、阀门配置和压力分区写进设计条件。

到货验收时，先核对外观、规格、数量、合格证明和批次资料；安装前检查接口端面、密封件、设备状态和环境条件；连接完成后按工程要求开展分段试压、冲洗消毒和相关水质核验。采购文件写得越清楚，设计、供应、施工和监理之间的交接越顺畅。

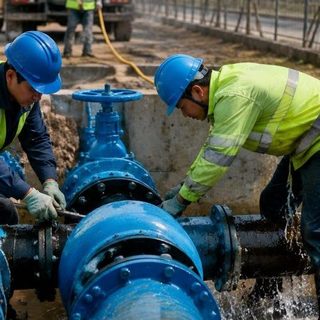

在长距离供水和泵站出水管段，压力等级还要与阀门、法兰和过渡接头匹配。管材本体达到某一等级，并不意味着连接节点可以忽略；法兰垫片、螺栓、支墩、弯头和阀门启闭产生的推力，都要在设计和现场安装中得到处理。尤其是异种材料连接处，过渡件的规格和试压记录应单独归档。

工程资料中还应区分“设计工作压力”“试验压力”和“瞬态压力”。试验压力是检验管道系统密封和承压状态的施工环节，不等于日常运行压力；水锤则可能在泵启停、阀门快速关闭或事故工况下短时抬高压力。把三者混写，容易导致产品等级选择和验收记录出现偏差。

FAQ：PN和MPa在采购中怎么理解

Q1：PN10是不是就等于管道实际能长期运行在1.0MPa？
不是。PN是产品等级表示，实际允许工作条件还要结合材料、温度、SDR、壁厚、设计安全系数和执行标准。

Q2：PE给水管只写DN400和PN1.0够不够？
通常不够。还应核对SDR、材料等级、壁厚、连接方式、管件范围、检测资料和项目试压要求。

Q3：PN16的PE管是不是一定适合所有项目？
不是。压力等级应与设计压力、瞬态压力、温度和经济性匹配，不能脱离水力计算单独追求高等级。

Q4：PE给水管和HDPE双壁波纹管能不能按同一套压力参数采购？
不能。PE给水管用于承压输水，双壁波纹管主要用于重力排水，两者的产品标准、受力方式、接口和验收逻辑不同。

数据来源与适用范围

本文参考公众号关于PN、公称压力和MPa压力单位的公开科普内容，并结合PE给水管工程选型进行整理。产品规格、压力等级、SDR、壁厚和试验要求，按现行标准、施工图设计、招标文件、合同和验收要求确定。

数据参考：公众号公开科普文章《为什么有的管道写PN10，有的写1.0MPa？管道压力等级到底怎么看？》；GB/T 13663.2-2018；相关给水管道设计、施工及验收文件。
