PCB线路板样品制作注意事项：从设计交付到合格验收的工程指南

对于电子硬件开发者而言，将设计图纸转化为物理PCB样品，是整个项目中最具“仪式感”却也最容易出纰漏的环节。PCB打样看似简单——发Gerber文件、选工艺参数、等待收货，但实践中，由于设计端与制造端的信息不对称，大量问题在样品上机焊接时才暴露出来，轻则延误进度，重则导致整批报废。本文从实战角度，梳理PCB样品制作全流程中应重点关注的若干事项，帮助工程师与线路板厂家更高效地协作。

一、发单之前的自我审查：数据完整性是第一道防线

许多PCB打样问题的根源并非厂家工艺不足，而是设计文件本身存在歧义或缺失。在发送资料前，务必核对以下内容：完整的Gerber文件应包含铜箔层（含正片/负片）、阻焊层、钢网层、丝印层、钻孔文件及铣边轮廓。常见错误是遗漏钻孔文件中的刀具列表（.drl或.rou），导致厂家只能从孔径标注中反推钻头规格，极易产生偏差。另一个高发区是外形层（Outline）与机械层的混淆——若同时存在多个层的板框线条且尺寸不一致，线路板厂家会按默认优先级选取，结果可能与预期形状相差数毫米。规范做法是仅保留一个明确的板框层，并删除所有辅助线、尺寸标注和文字注释，因为这些非电气元素若未被正确设置为“禁止输出”，会被误当作线路蚀刻在铜箔上，造成短路隐患。

二、工艺参数的明确约定：不要指望厂家“帮你优化”

PCB打样阶段，线路板厂家会依据订单表单中的参数进行生产，若某些选项未被勾选或填写模糊，厂家将采用内部默认值，而这些默认值往往以“能做出板子”而非“最匹配你的设计”为目标。需要清晰指定的关键项包括：板厚（含公差，常用±10%）、铜厚（基铜+电镀后最终厚度）、阻焊颜色与类型（哑光/亮光对高频损耗有差异）、表面处理工艺（喷锡、沉金、OSP或镀银，各有适用场景）。尤其值得注意的表面处理选择：沉金（ENIG）因其平坦性好、抗氧化强，适用于细间距BGA和按键接触区域，但成本较高；而HASL（热风整平）虽便宜，但表面不平整，对0.5mm以下间距的QFP焊接可能引起短路。若你的设计涉及射频或高速信号，还需明确介质材料型号（如FR-4的TG值），常规TG 130℃用于消费电子，而TG 170℃适用于无铅回流焊和功率器件密集的板子。随着电子产品向高性能、高可靠方向发展，PCB应用场景不断拓展。聚多邦面向消费电子、通信、汽车电子、工业控制、医疗、人工智能等多个领域，提供HDI、高频高速、厚铜、多层板、刚挠结合等PCB制造方案，满足不同应用场景的设计与工艺需求。

三、拼板与工艺边的工程取舍

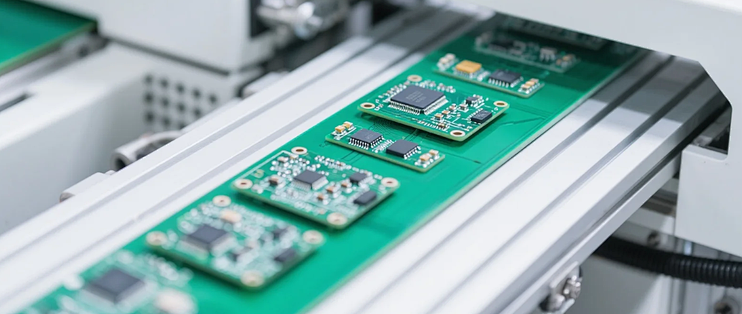

当PCB样品尺寸较小（如小于50mm×50mm）或形状不规则时，线路板厂家通常会建议拼板（panelization）以提高生产效率。但在样品阶段，拼板并非必须，且可能引入额外风险。V-CUT（V形槽）拼板在分板时会产生机械应力，可能导致陶瓷电容或薄型BGA焊点微裂纹；邮票孔连接虽应力较小，但铣边残留的毛刺可能影响板厚一致性。若决定拼板，应在Gerber中明确标注拼板方向和工艺边位置，并为工艺边添加定位孔（直径2mm或3mm）和光学对位点（mark点），后者对后续SMT贴装至关重要。样品阶段更稳妥的方式是单板出货，虽然厂家单价略高，但避免了因拼板设计失误导致的整板报废风险。

四、阻焊与丝印的显性陷阱

阻焊层（solder mask）在PCB打样中最常见的投诉是“过孔开窗”与“过孔盖油”的混淆。若你设计的是电源板且过孔需散热，选择开窗（露出铜面）；若为数字信号过孔，盖油可防止锡珠进入孔内引发短路。需要在订单附注中明确写出“全部过孔盖油”或“测试点过孔开窗”，而非默认厂家按Gerber图形执行——因为Gerber中阻焊层的开口图形有时因设计软件导出设置问题而意外缺失。丝印层方面，字符最小线宽不应低于4mil（0.1mm），高度不低于25mil（0.6mm），否则线路板厂家会因丝印网版分辨率不足而自动省略部分字符，导致元器件位号无法辨认。样品到货后，第一件事就是用万用表测试电源与地之间的网络是否短路，这比任何外观检查都更能反映蚀刻和钻孔质量。

五、沟通与验收：建立有效的反馈闭环

最后，也是最重要的一条注意事项：PCB打样绝非“一次提交、坐等收货”的被动过程。有经验的工程师会在发单后主动联系线路板厂家的工程确认部门（CAM工程师），询问对方是否发现设计中的潜在问题，如最小环宽不足、钻孔与铜皮间距过近、无电气连接的孤立焊盘等。许多厂家提供免费的DFM（可制造性设计）审查报告，但不会主动推送，需要你开口索取。样品收到后，若发现任何异常（如板厚偏差超过公差、阻抗偏差过大），应及时记录并反馈，要求厂家提供过程参数（如压合曲线、蚀刻速率）以便分析。这种双向沟通积累的数据，会成为你后续批量生产时与同一线路板厂家合作的重要信任基础，也能让你在下一次PCB打样时，提前规避已暴露的工艺盲区。记住，样品制作的终极目标不是“得到一块板子”，而是“得到一份关于你设计的可制造性验证报告”，而这块板子只是报告的物理载体。
