让充电状态完全可视化，勤领科技45W碳化硅智能显示充电器拆解

前言

最近充电头网拿到一款勤领科技45W USB-C碳化硅智显屏快充，在外观设计方面，这款充电器采用了细腻的乳白色哑光外壳，边角过渡圆润，触感舒适。正面内置TFT液晶屏，配合美标折叠式插脚设计，整体小巧便携。

这款产品最大的亮点在于集成了TFT智显屏。屏幕能显示充电功率、电压和电流，还能智能识别并显示接入设备的具体型号，同时还支持查看充电温度与充电时间，充电状态更透明。

快充兼容性方面，充电器实测支持PD3.2、UFCS、QC3.0、FCP、SCP、AFC、DCP及Apple 2.4A等主流快充协议，满足市面上多数手机、平板电脑以及轻薄笔电的快充需求。

接下来充电头网为您带来这款产品的详细拆解。

产品开箱

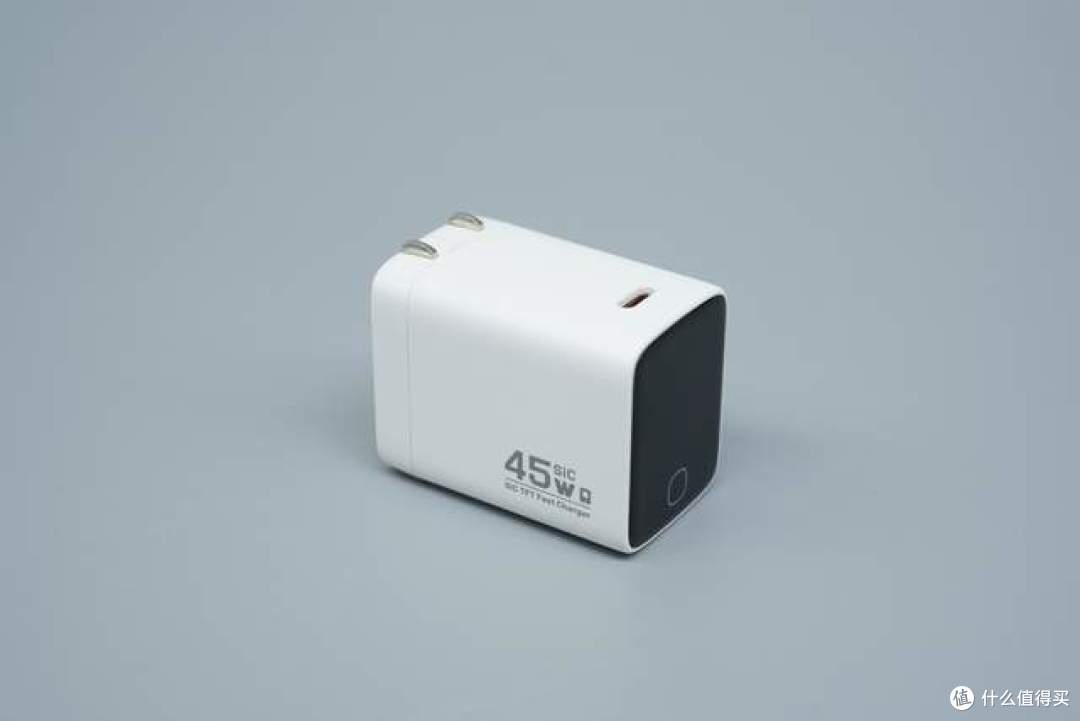

首先来看一下勤领科技45W USB-C碳化硅智能屏快充的外观设计。充电器外观呈精致的乳白色哑光外壳设计，正面为一整块黑色高亮镜面的TFT液晶屏区域，整体造型小巧边角过渡圆润。

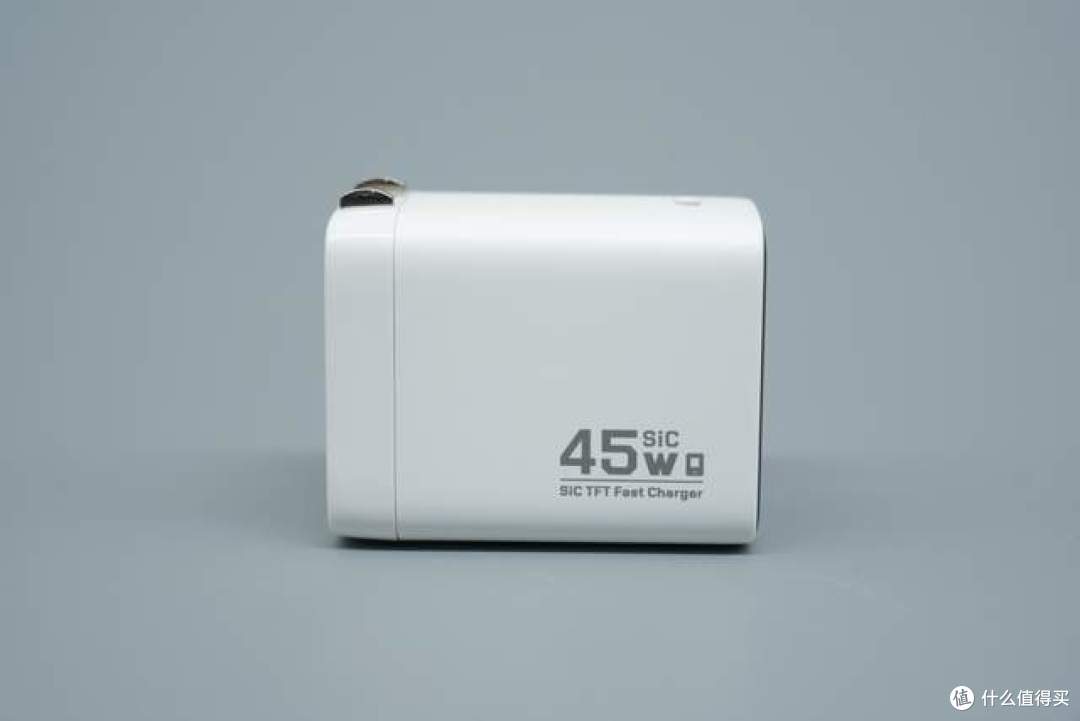

充电器侧面印有产品功率标识以及碳化硅快充的卖点。

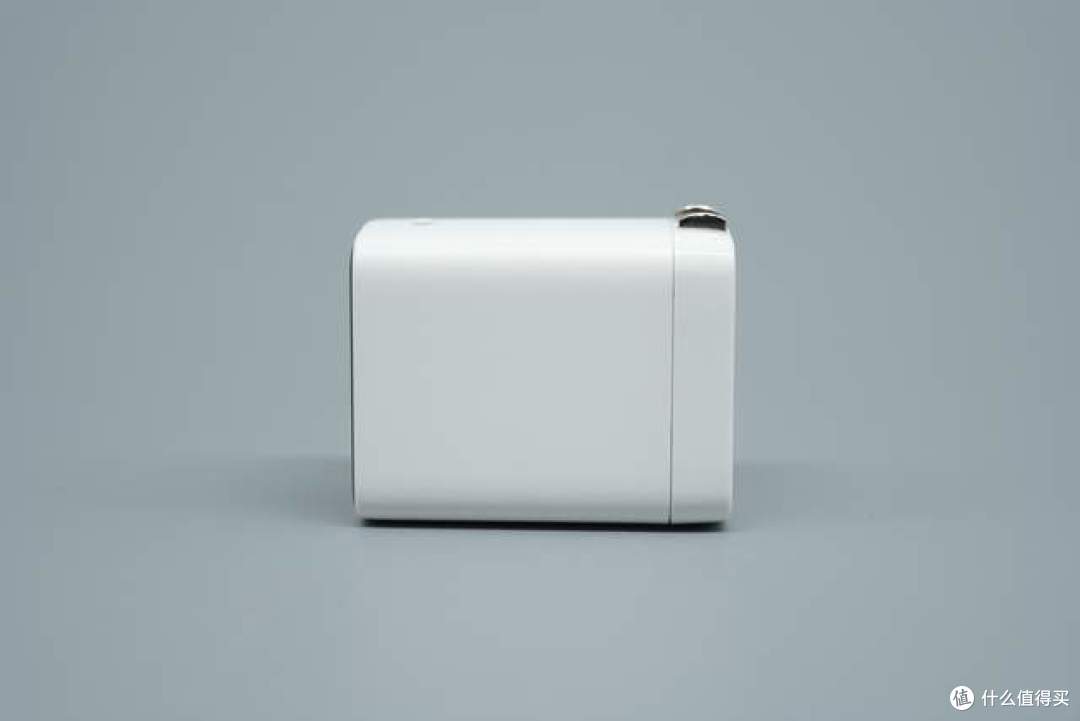

充电器两侧外壳过渡圆滑，触感细腻。

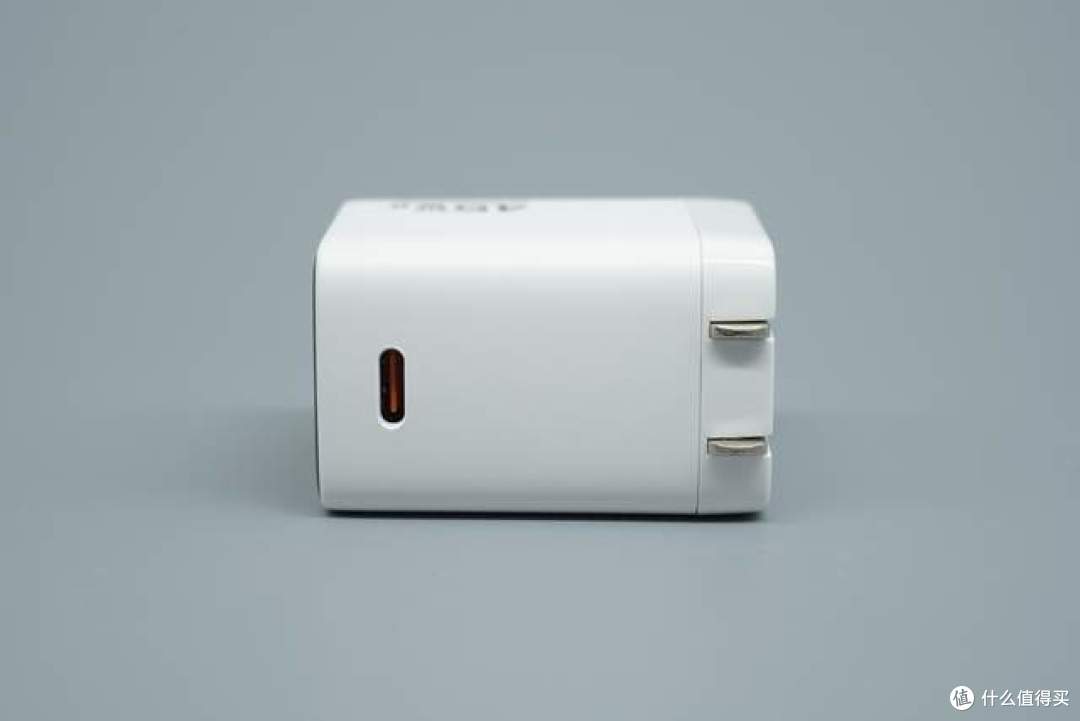

充电器外壳由两部分超声波焊接组合而成，顶部配备单个橙色胶芯USB-C输出接口。

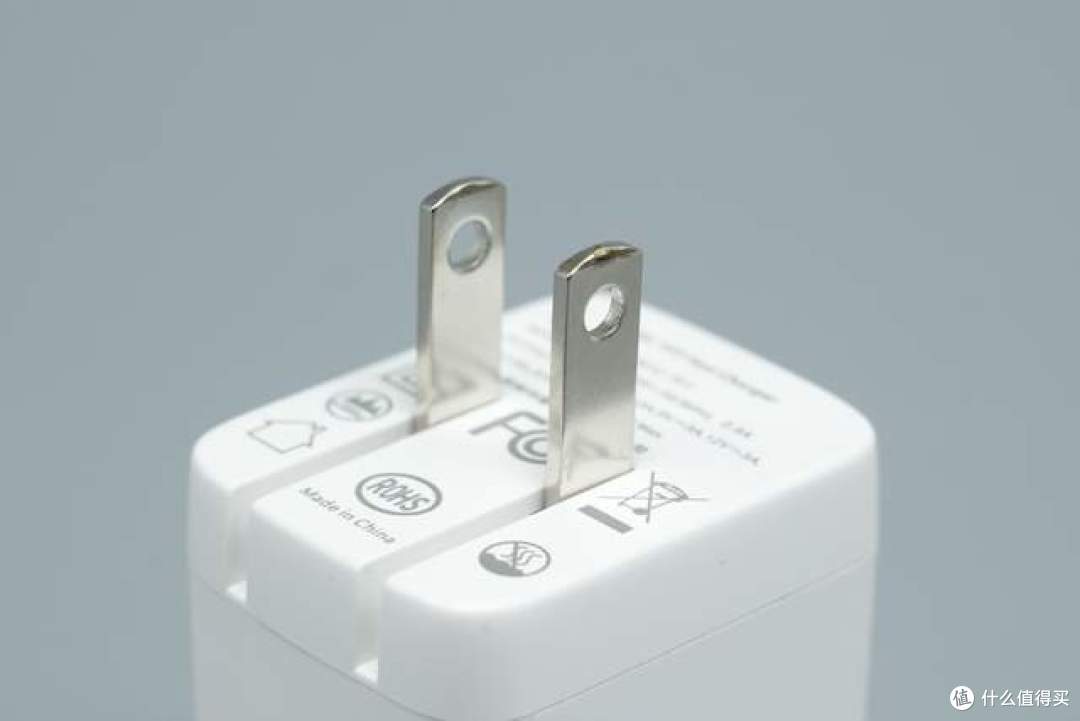

产品采用美标折叠插脚设计，收纳方便且不会划伤包内物品。

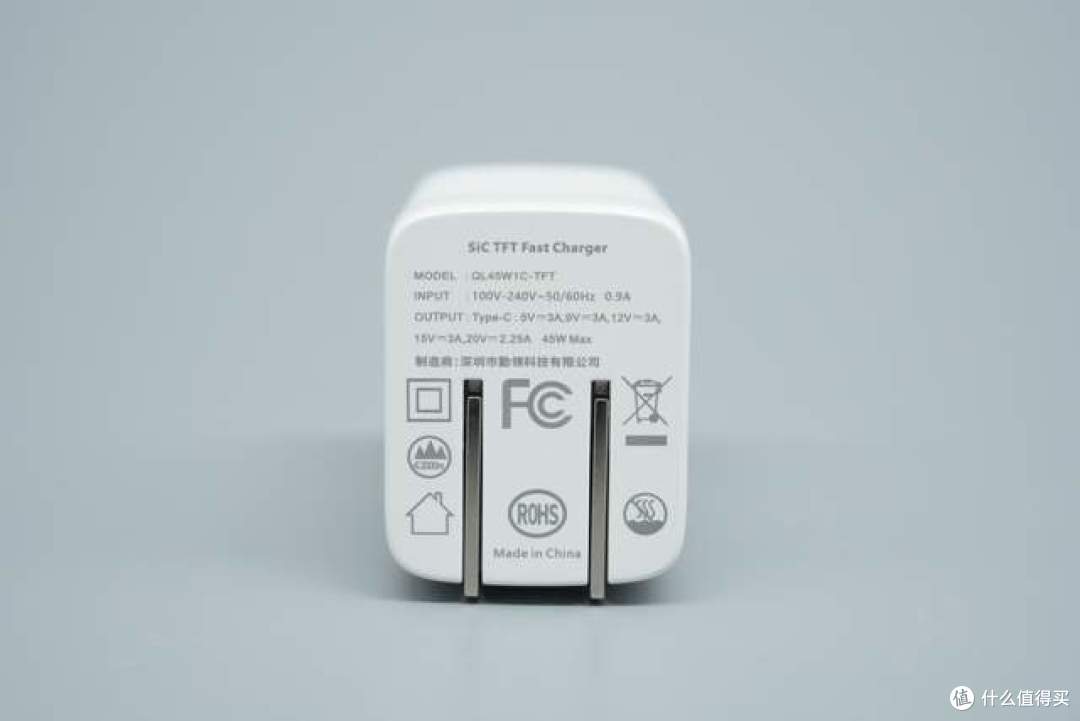

在插脚面激光雕刻有产品的详细规格参数和各项安全认证标志：

插脚面板部分，丝印有完整的电气参数：

名称：SiC TFT Fast Charger

型号：QL45W1C-TFT

输入：100V-240V~ 50/60Hz 0.9A

输出：Type-C: 5V3A、9V3A、12V3A、15V3A、20V2.25A 45W Max

制造商：深圳市勤领科技有限公司

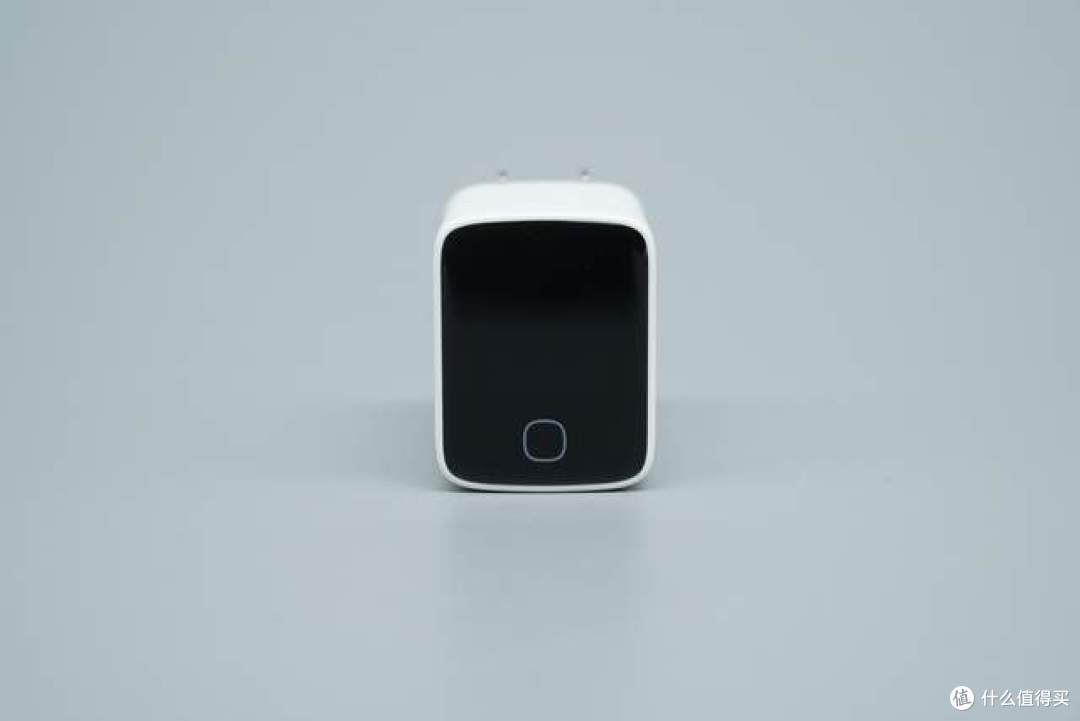

正面设有黑色亮面屏幕显示区域，下方有触控按键，用于切换显示界面或控制屏幕。

智显屏与快充协议兼容性

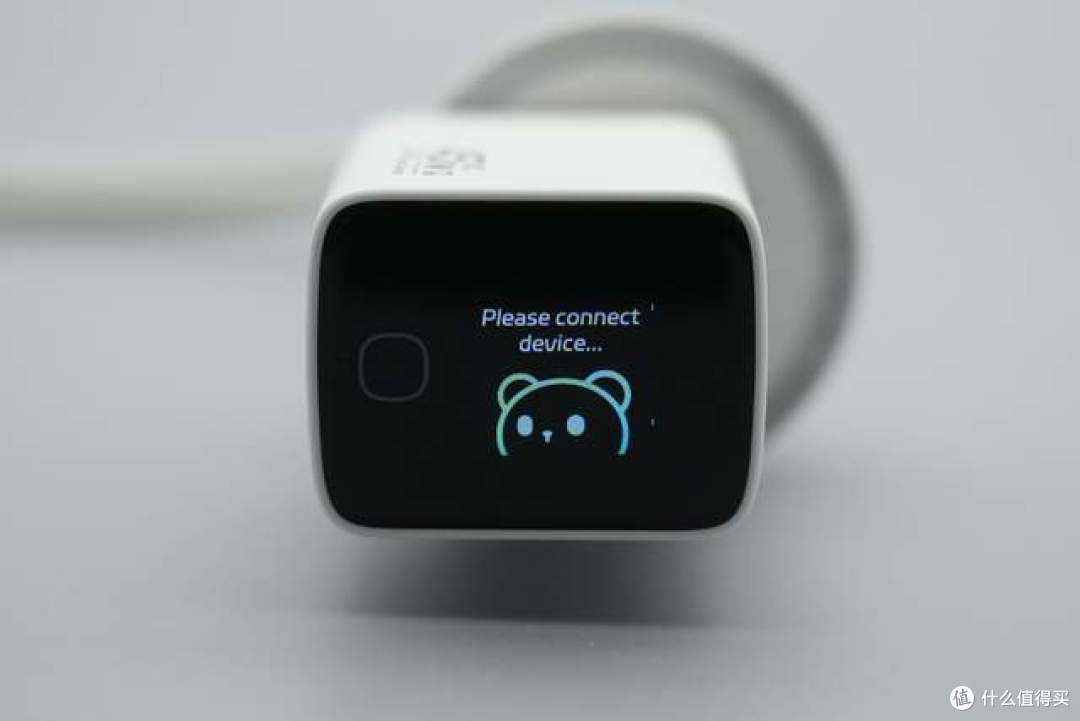

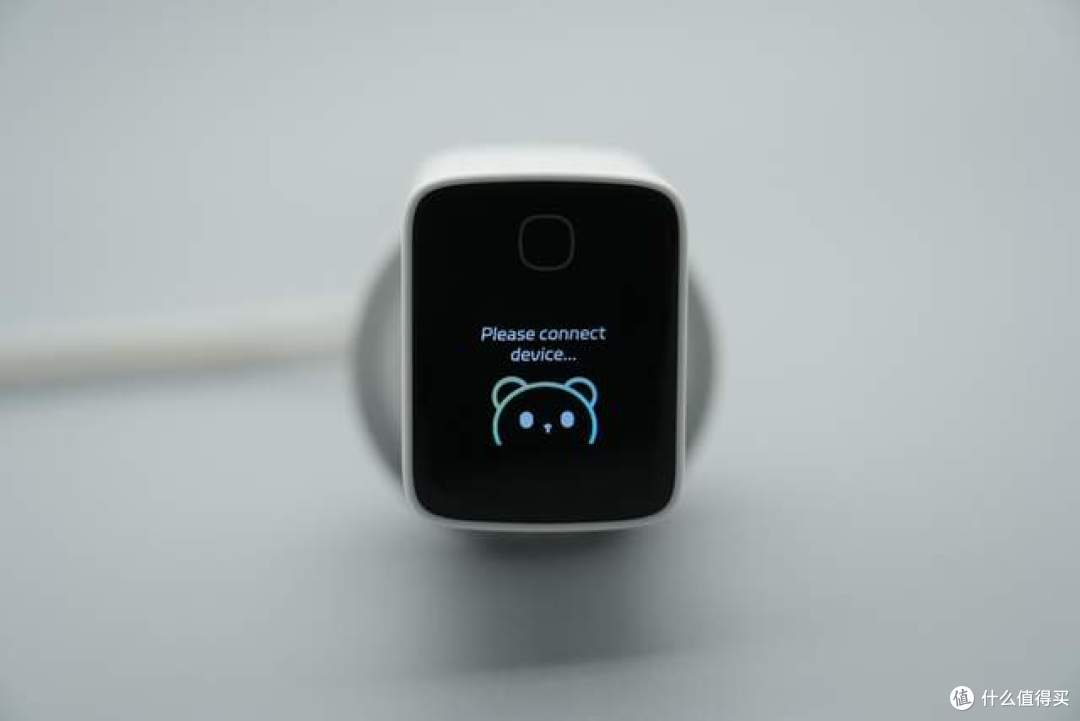

通电后，在未接任何负载设备时，屏幕首先会亮起，并显示一个蓝色小熊卡通图案，并提示“Please connect device...”，等待设备连接。

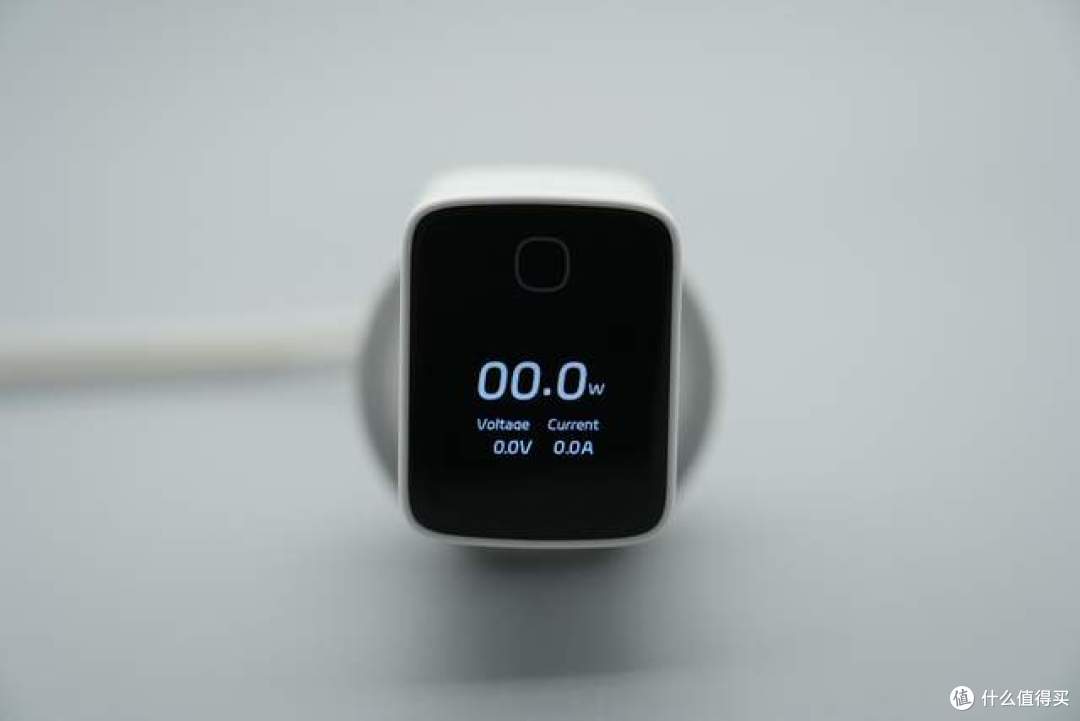

屏幕切换到默认数据监测界面，显示当前的实时输出数据：“00.0W”、“电压0.0V”、“电流0.0A”，读数直观。

长按触摸按键可切换方向，当充电器横向插在插座上时，屏幕上的内容可切换为横向显示，确保用户始终能以最舒适的角度阅读信息。

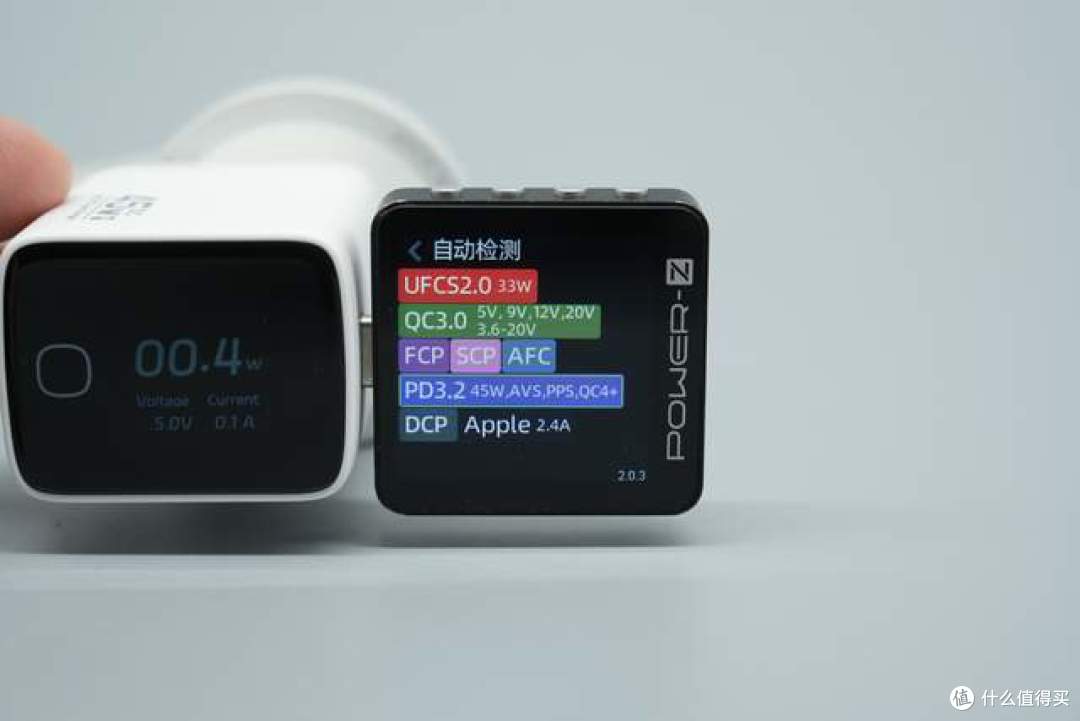

使用POWER-Z KM003C读取快充协议，测得支持UFCS、QC3.0、FCP、SCP、AFC、PD3.2、DCP、Apple 2.4A快充协议。

相关阅读：POWER-Z KM003C 快充协议检测功能教程及说明

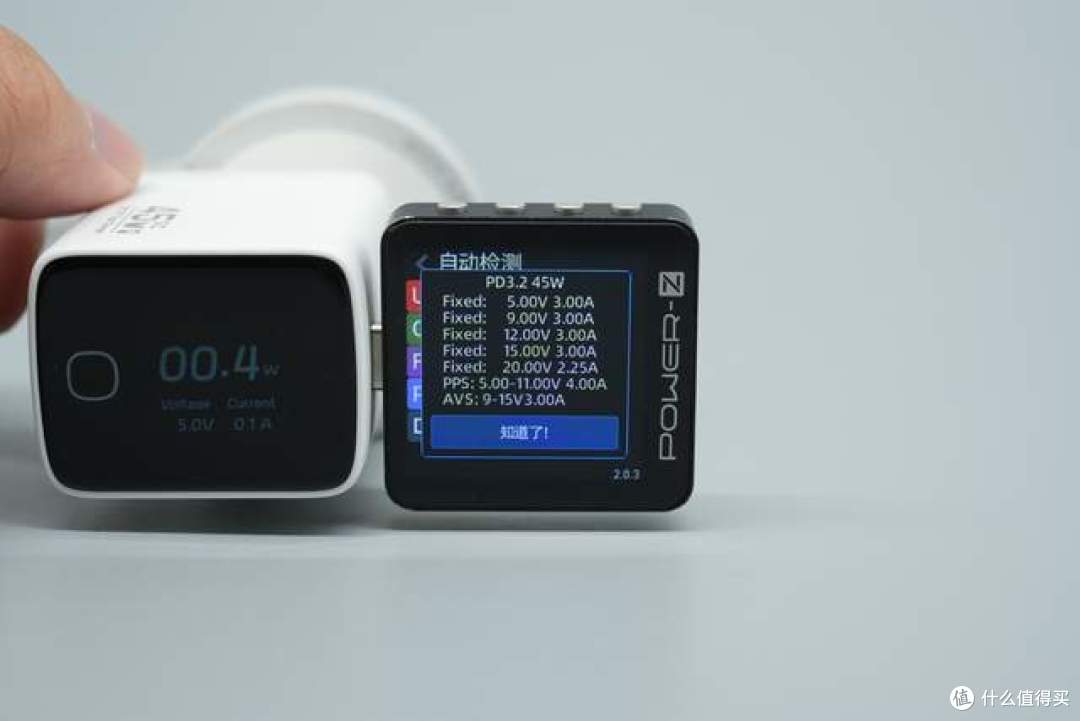

PDO报文显示，USB-C接口支持5V3A、9V3A、12V3A、15V3A、20V2.25A五个固定电压档位，此外还支持5-11V 4A的PPS档位，以及9-15V 3A的AVS档位。

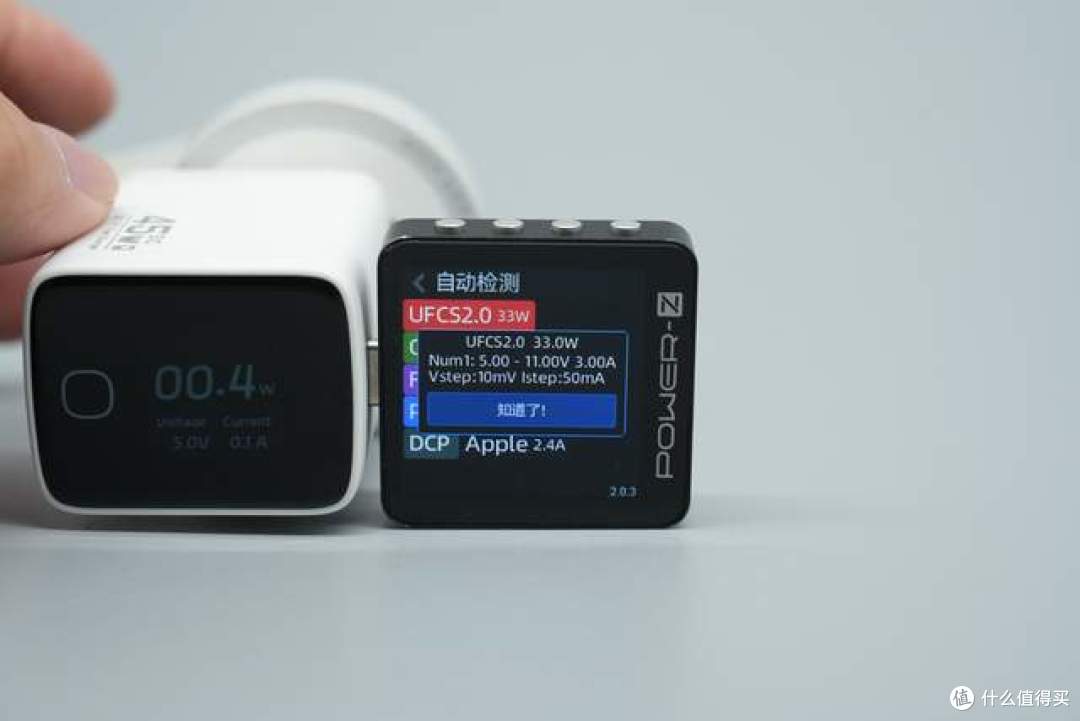

UFCS协议支持一组5.00-11.00V 3.00A的电压档位。

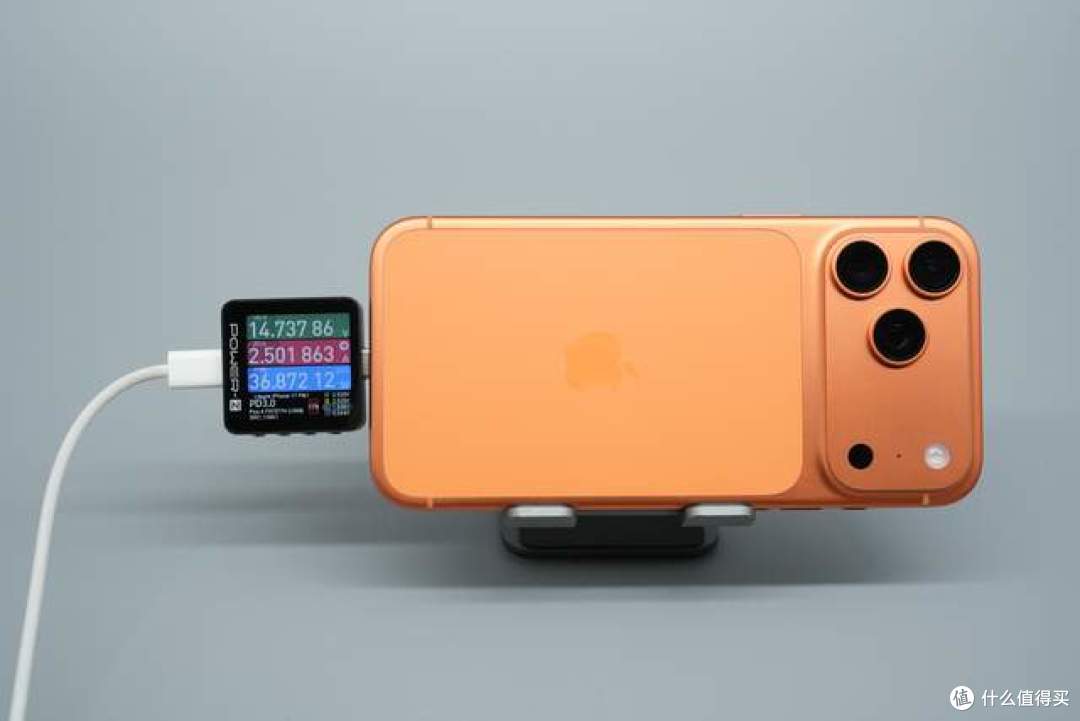

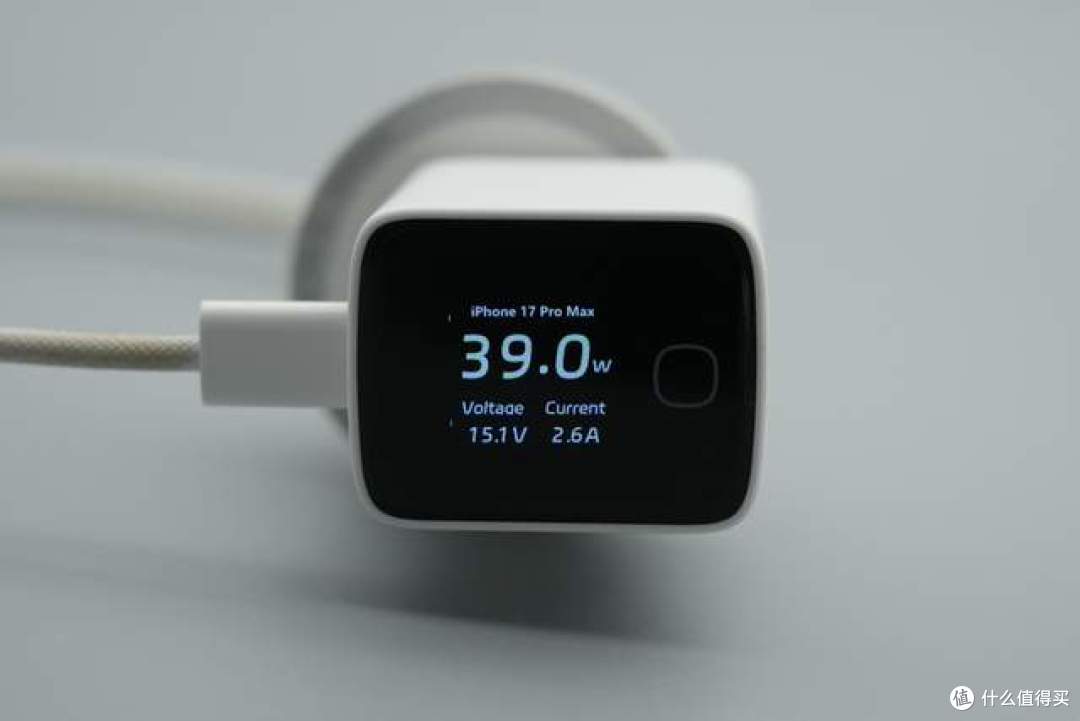

接下来进行实际充电测试。使用该充电器给iPhone 17 Pro Max充电，测得其实时充电功率为14.737V 2.501A 36.872W，成功握手PD3.0快充协议。

可见充电器显示屏精准读取到iPhone 17 Pro Max的设备名，并显示功率、电压以及电流信息。

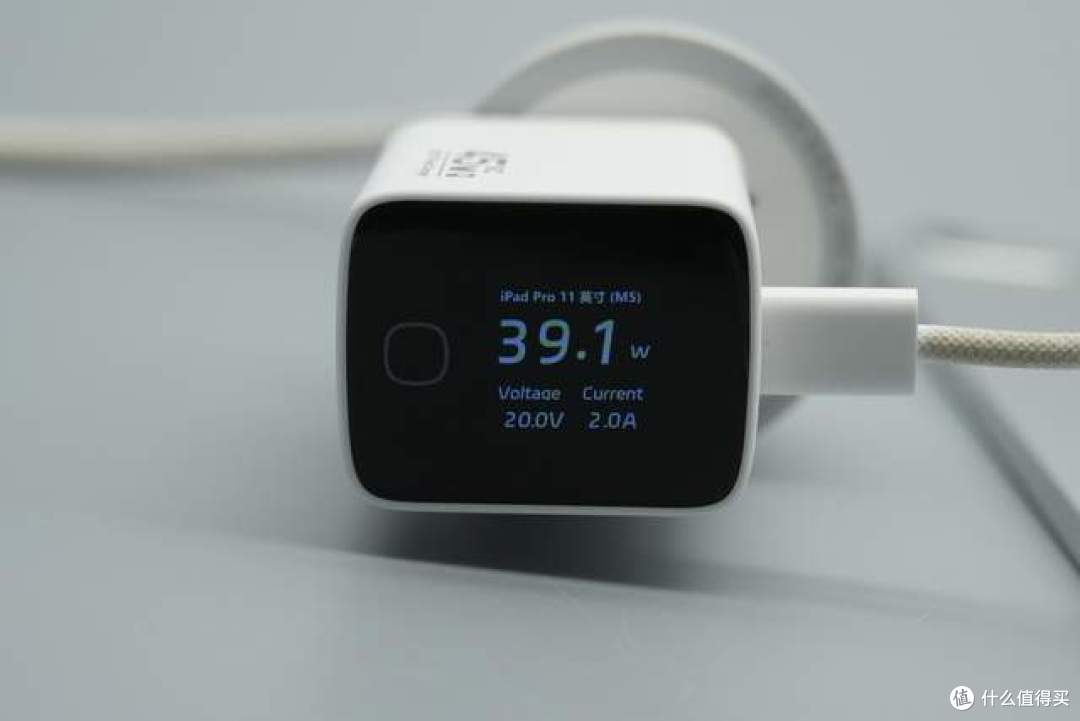

换用iPad进行测试，充电器同样能够精准识别出iPad Pro 11 英寸 (M5)型号，并实时显示当前充电功率为39.1W。

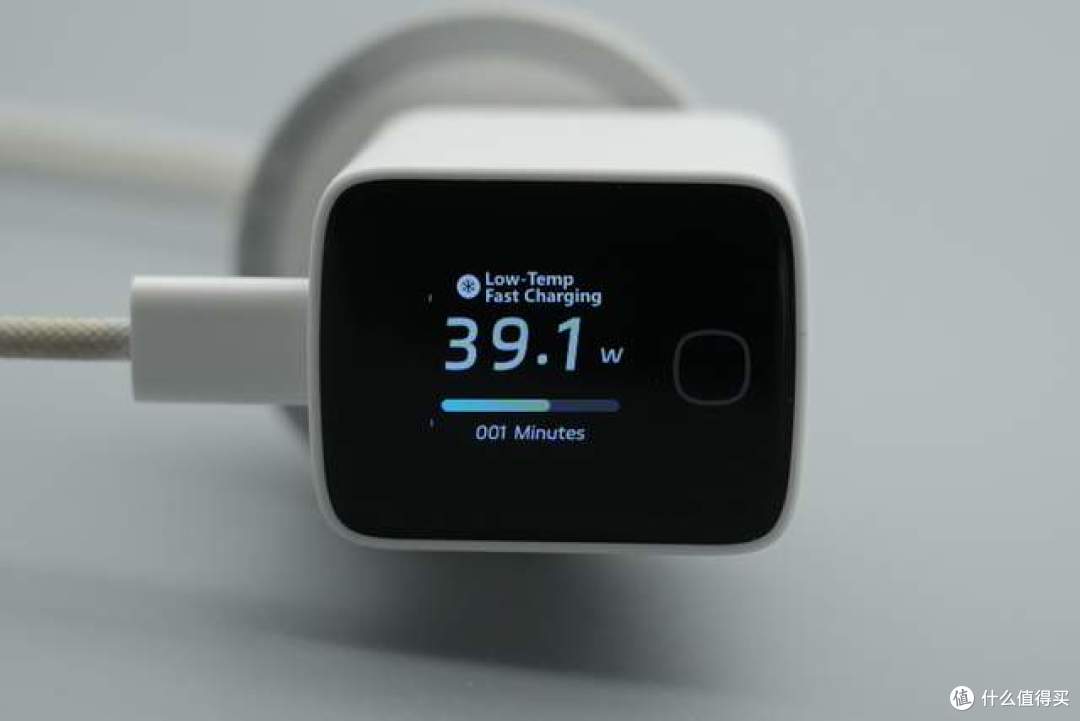

切换页面到温度与状态界面。屏幕会显示充电器温度、充电功率以及充电时间等信息，让充电状态完全可视化。

产品尺寸重量

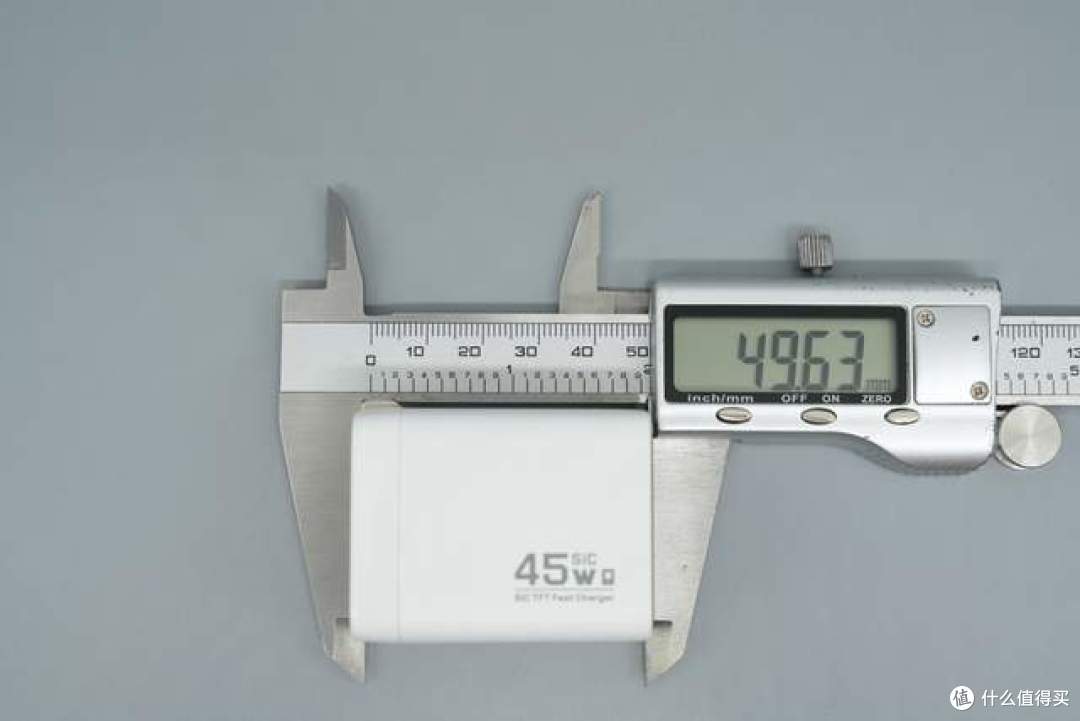

使用游标卡尺测得充电器机身长度约为49.63mm。

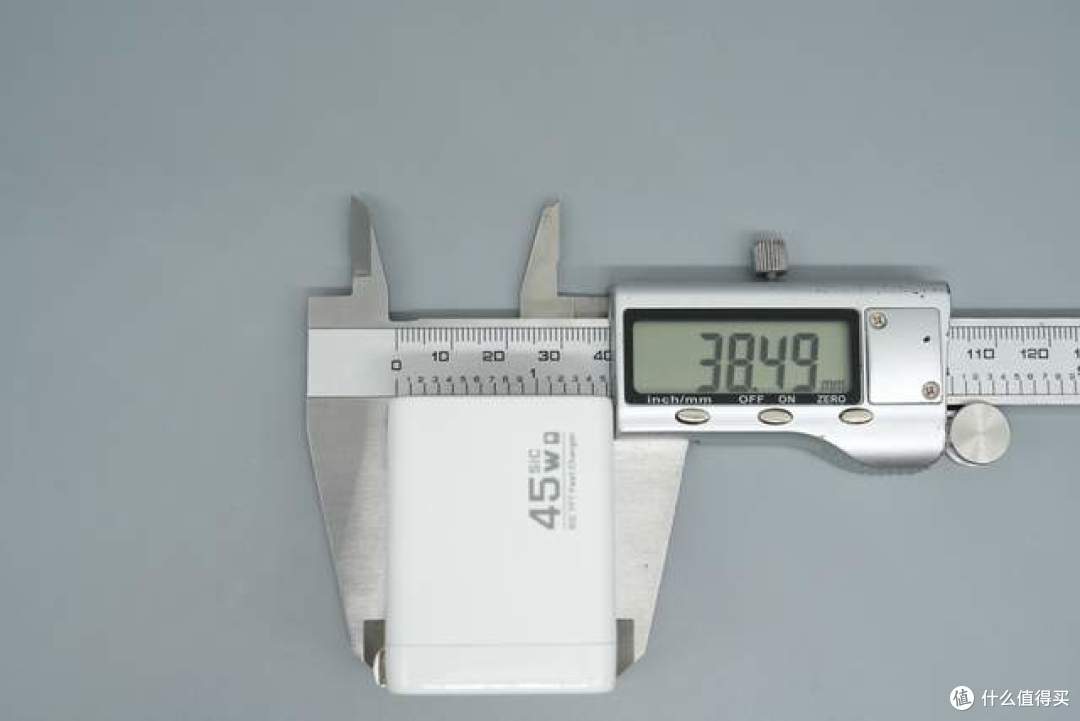

机身宽度约为38.49mm。

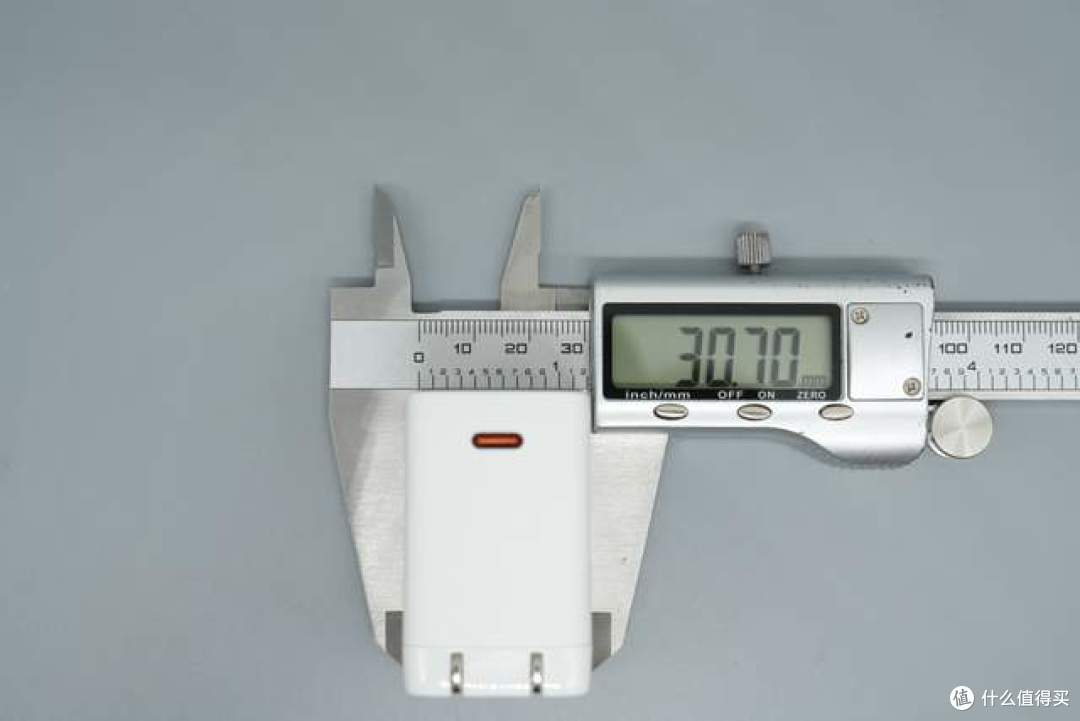

机身厚度约为30.70mm。

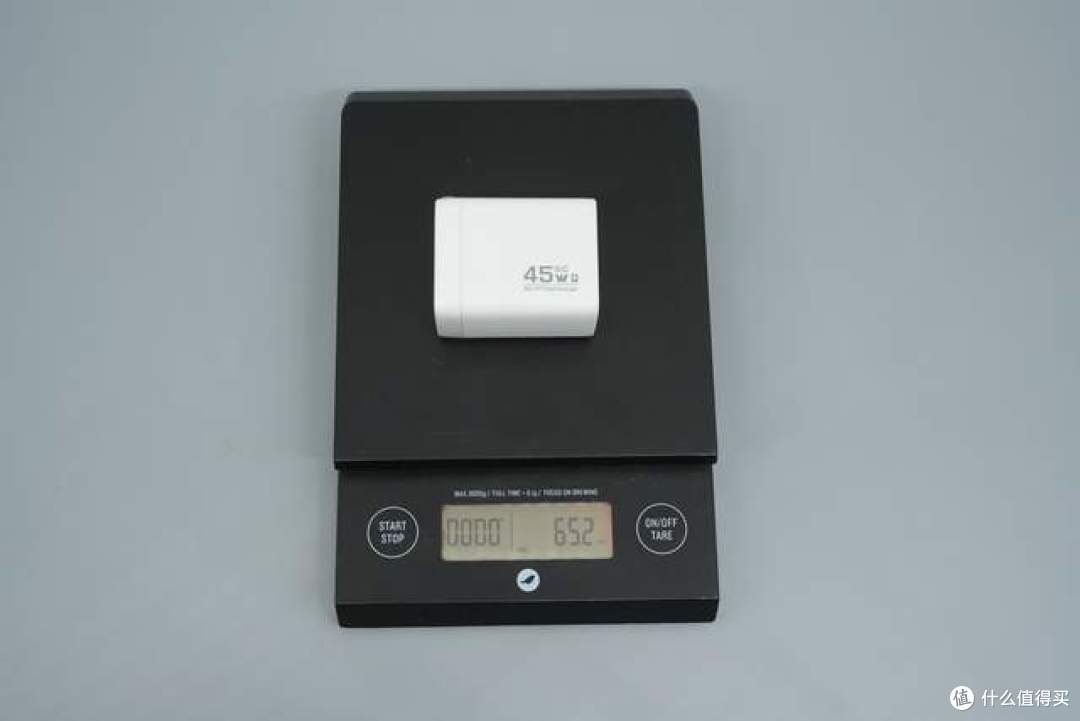

在电子秤上测得充电器整机重量约为65.2g。

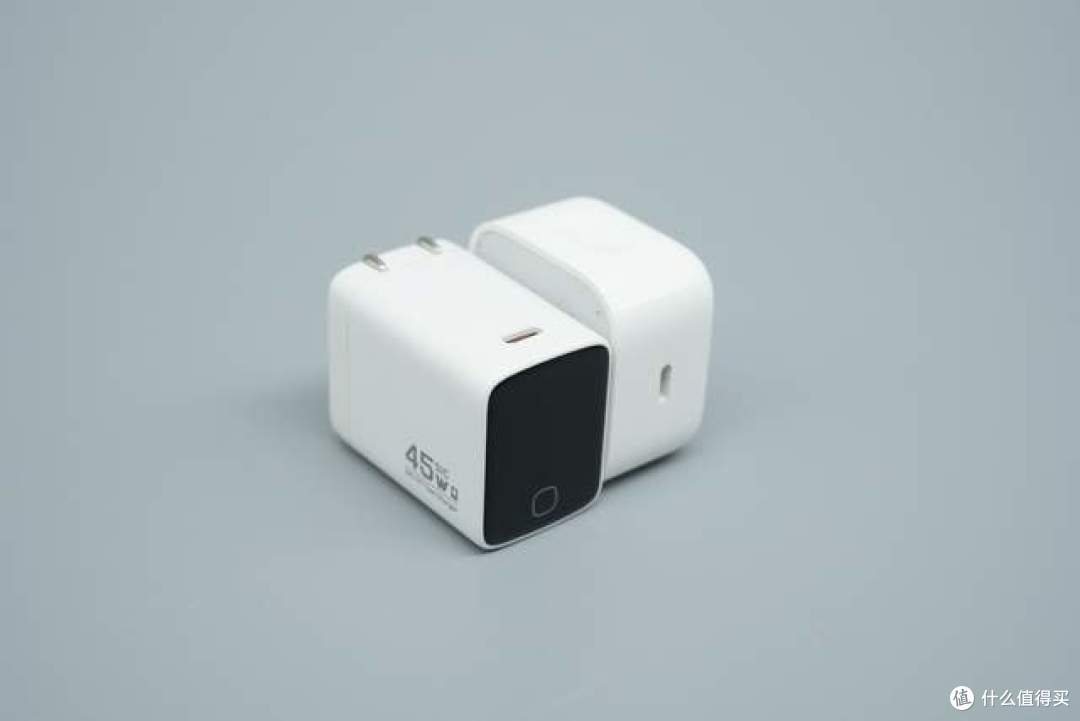

将其与苹果40W动态充电器对比，两者大小相近。

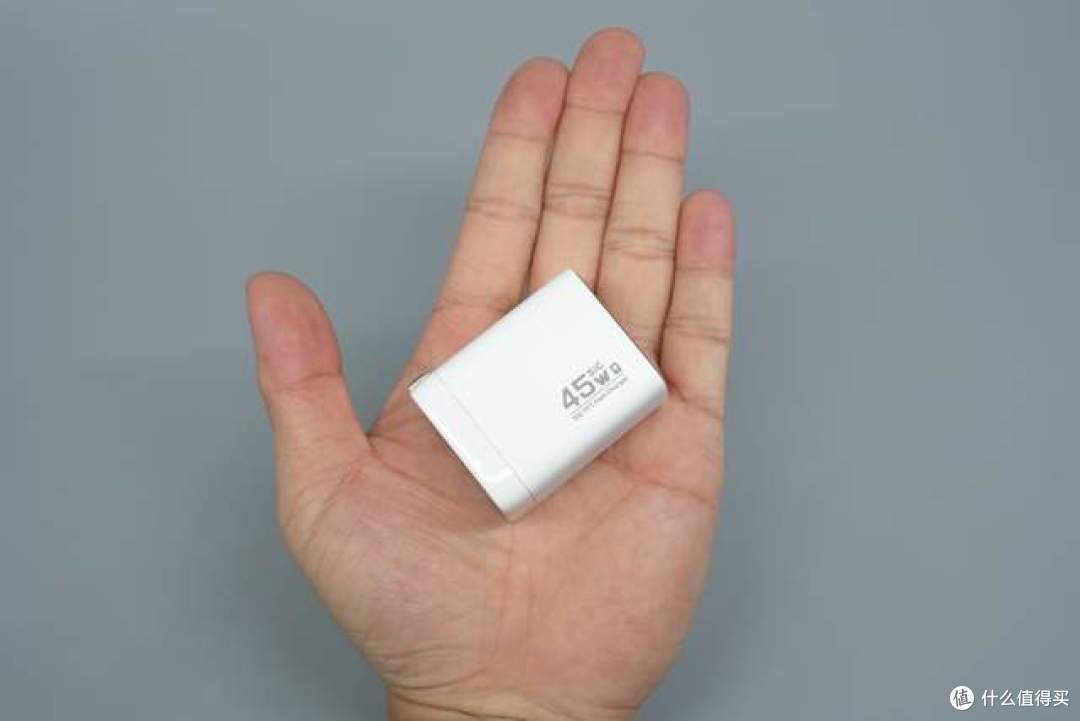

产品拿在成年男性手中大小如图所示。

在简单了解产品外观、智显屏与快充协议兼容性后，下文正式进入拆解环节。

PCBA整体布局全貌解析

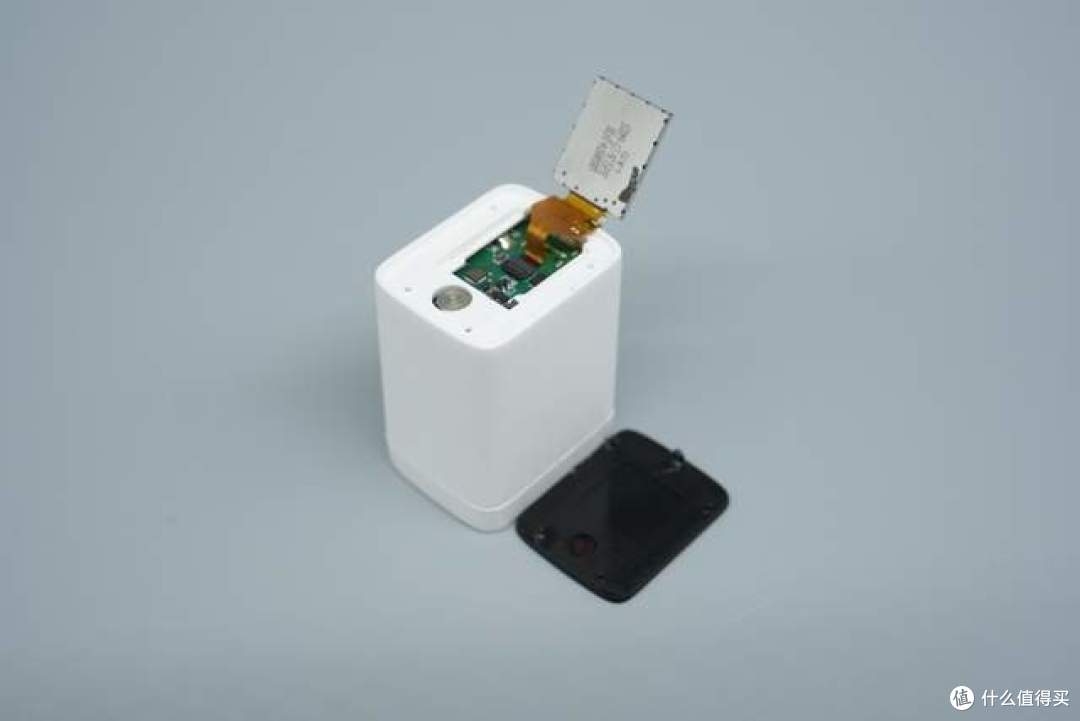

取下正面的黑色面板后可见下方是一块彩色TFT液晶显示屏。

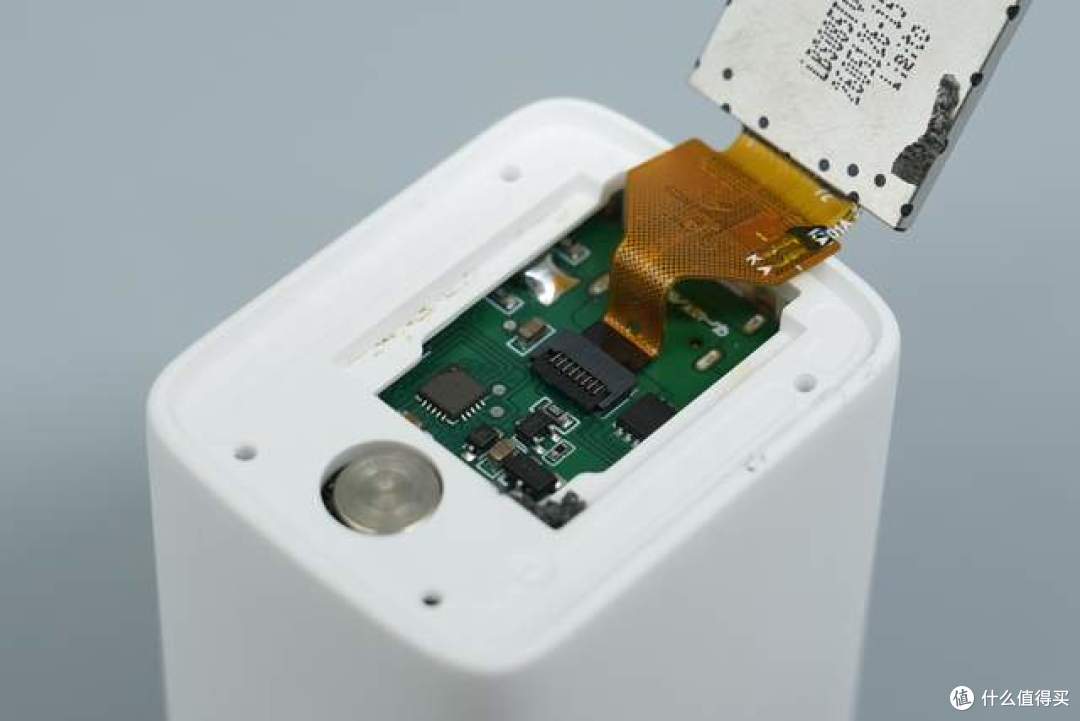

将TFT显示屏翻开，可以看到排线通过FPC插座与显示屏相连，旁边设有一颗金属导电柱，对应外壳正面的触控区域。

将内部PCBA模块整体抽出。可以看到，内部采用变压器板、输入滤波小板和侧面输出三块板的堆叠结构，更节约空间。

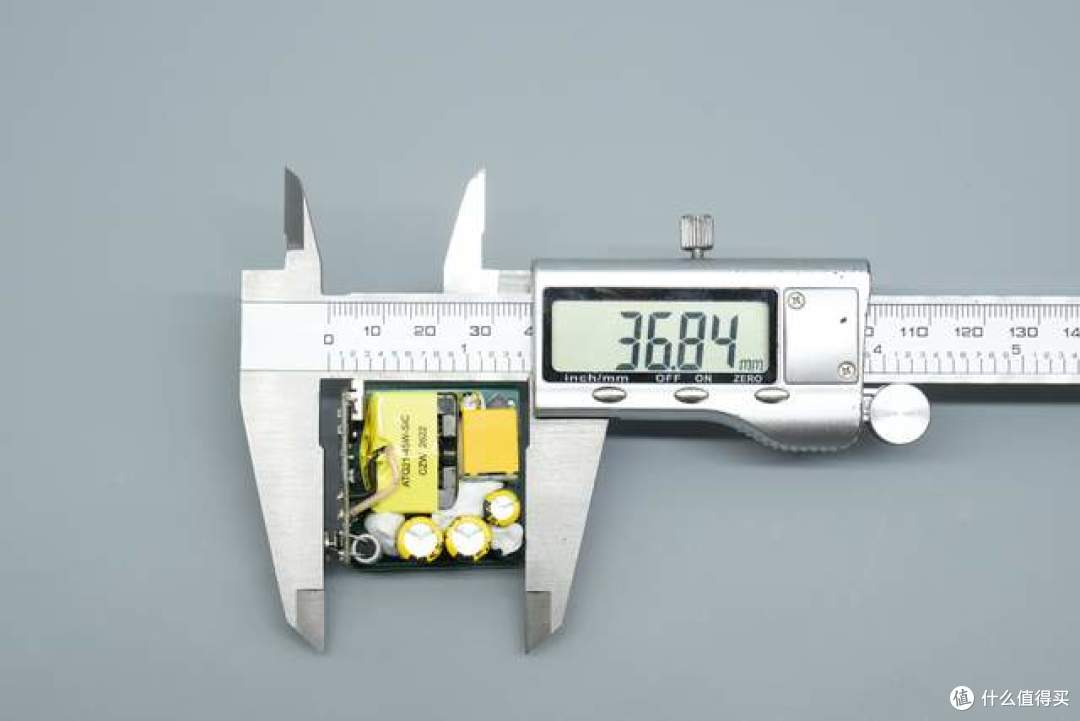

使用游标卡尺测量内部PCBA的长度，约为36.84mm。

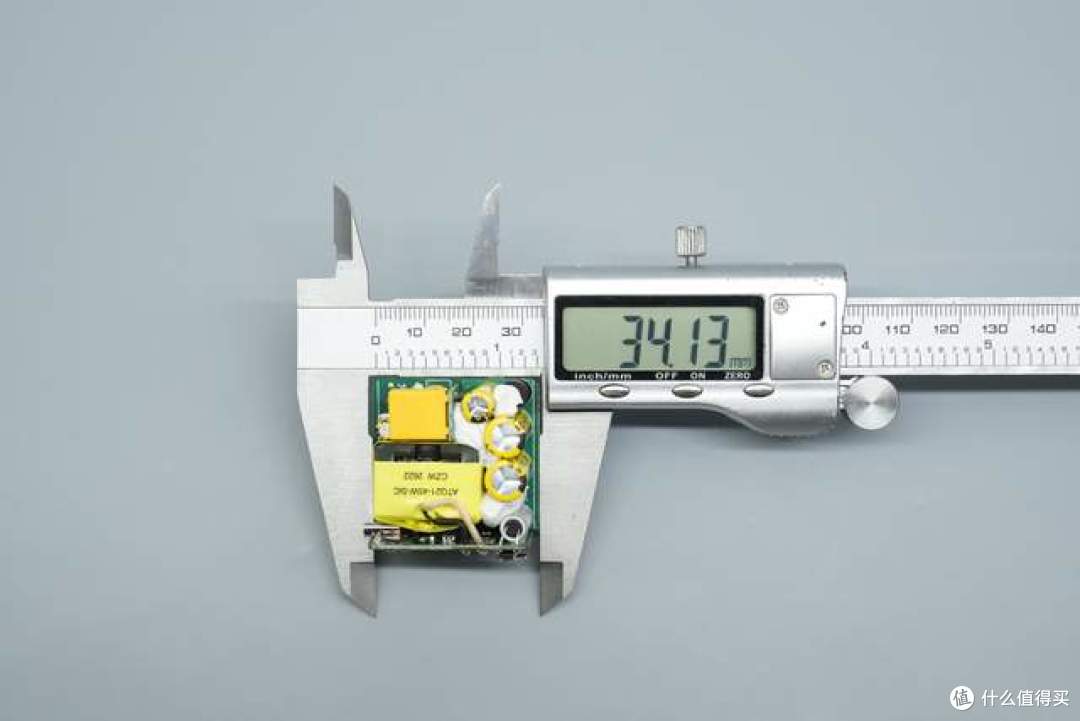

PCBA的宽度约为34.13mm。

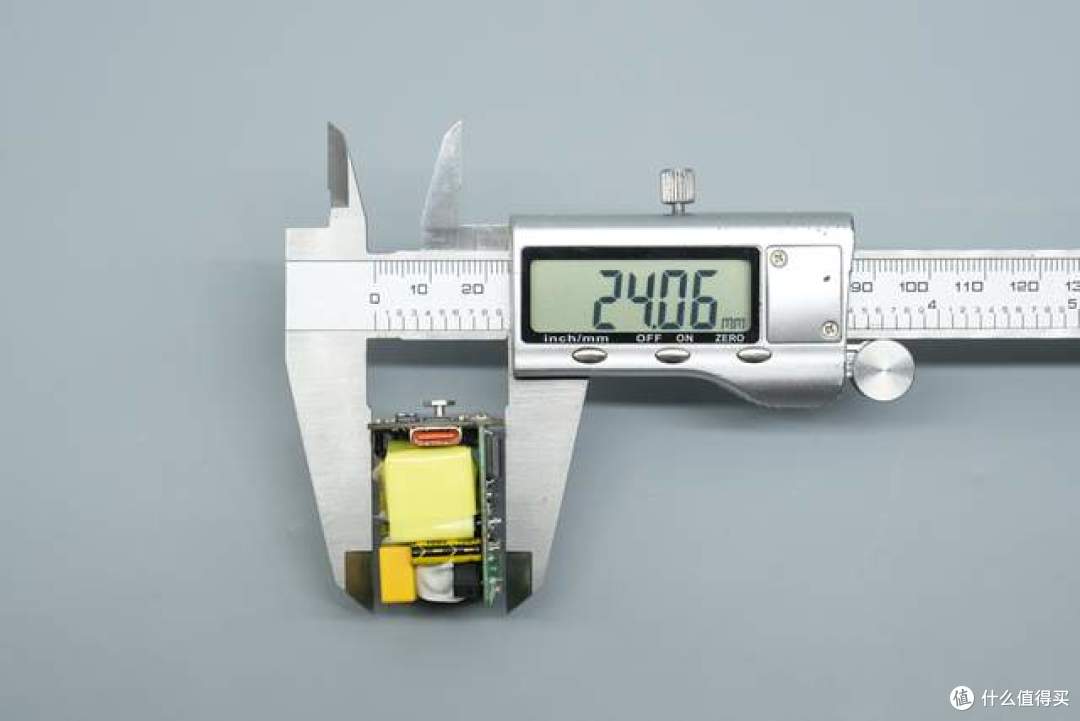

PCBA的厚度约为24.06mm。

未拆分前俯视视角如图所示。

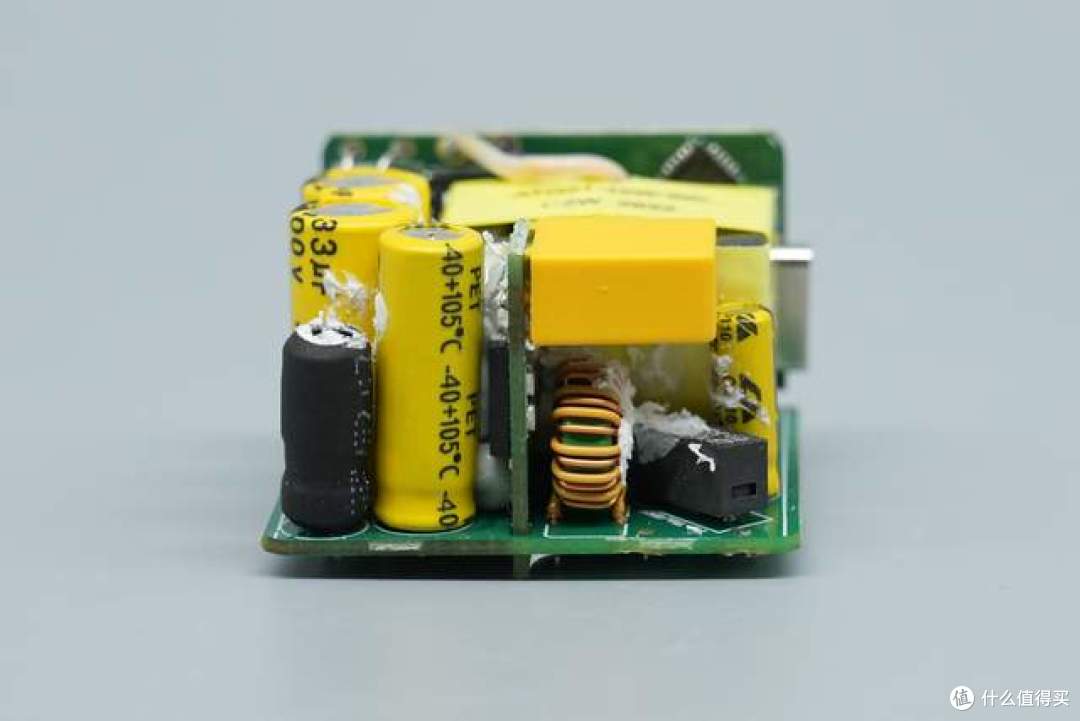

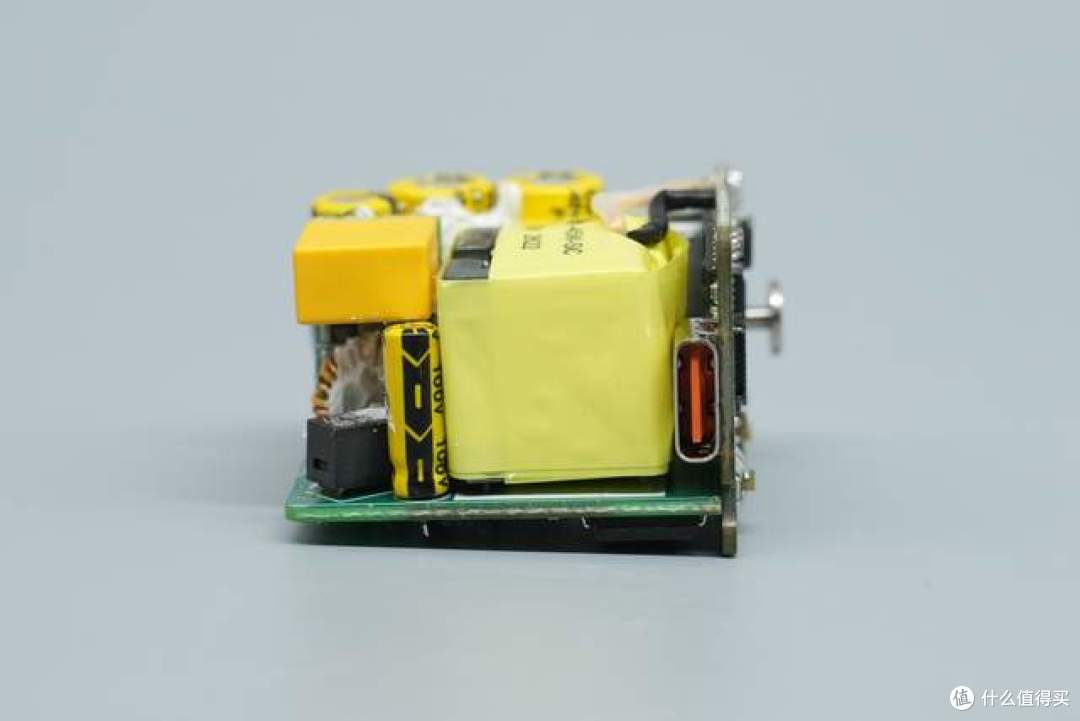

输入端如图所示。

另一侧如图所示。

背面视角如图所示。

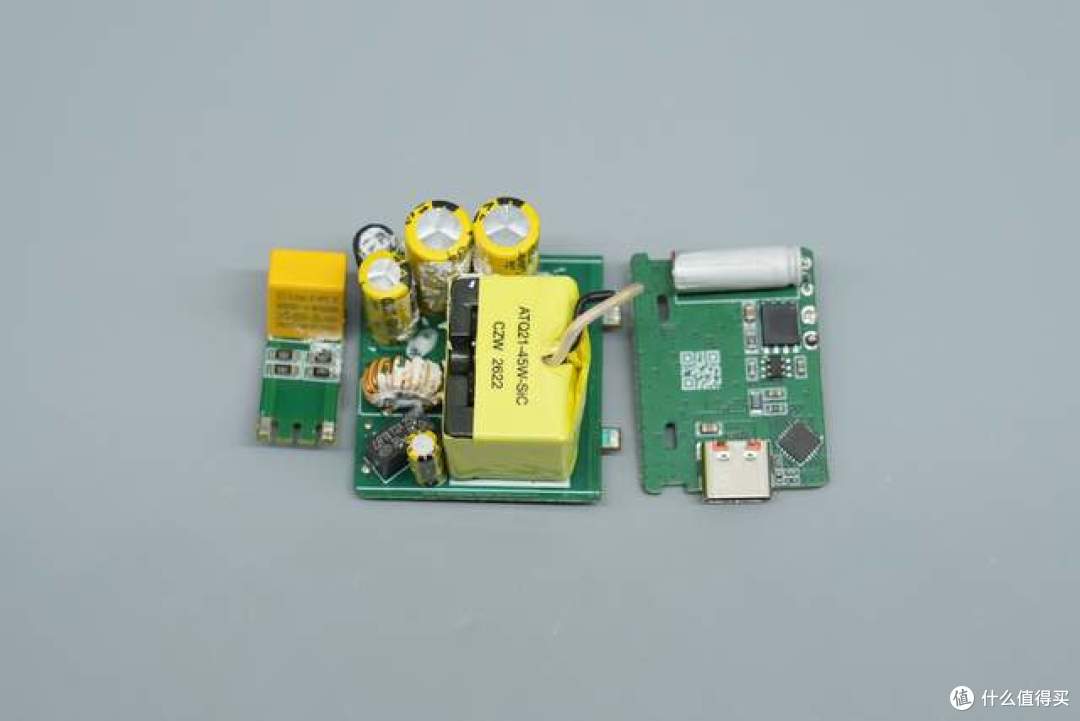

将输入端小板、变压器板以及输出端小板三块板逐步分离。

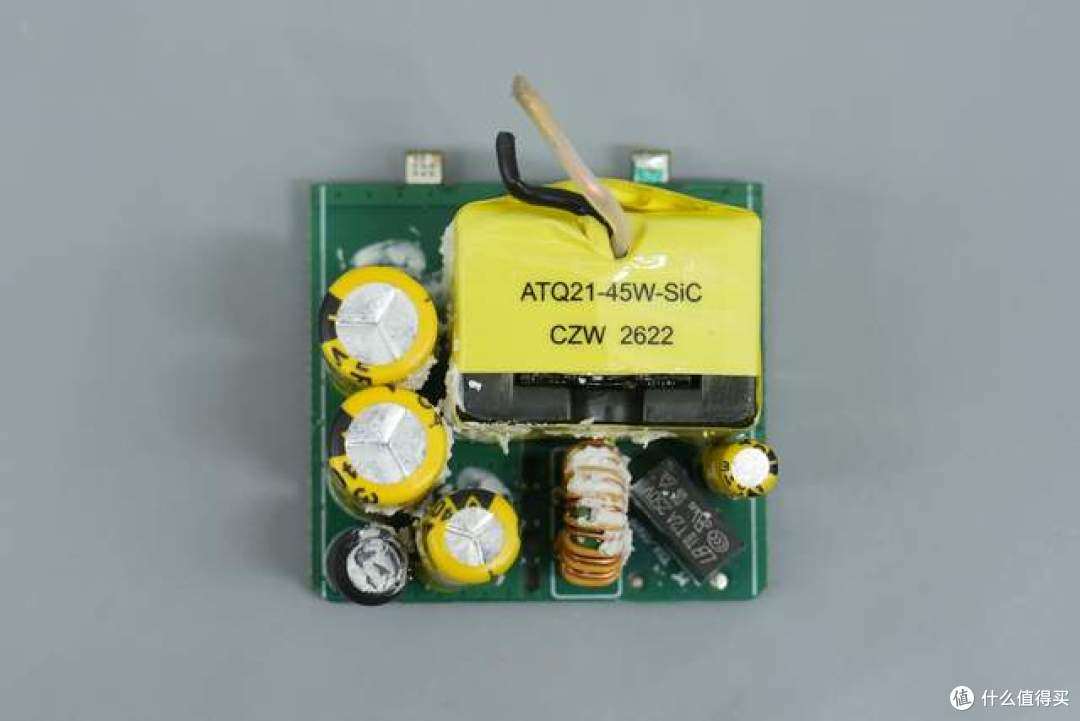

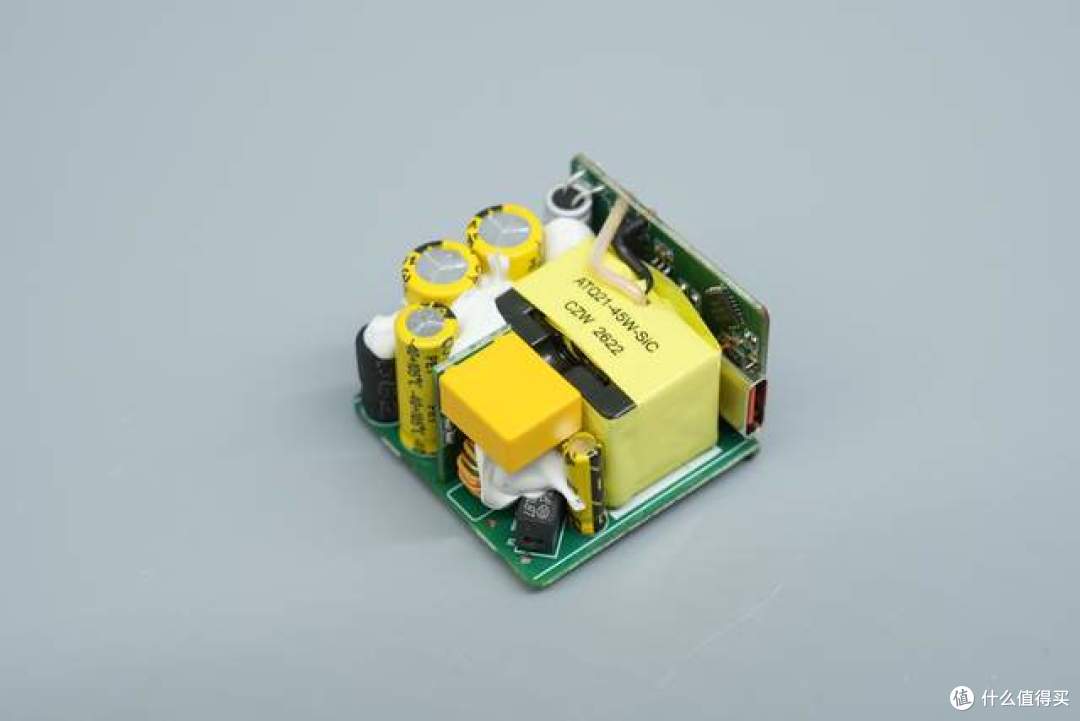

变压器板正面分布EMI滤波电路、高压滤波电容和变压器。

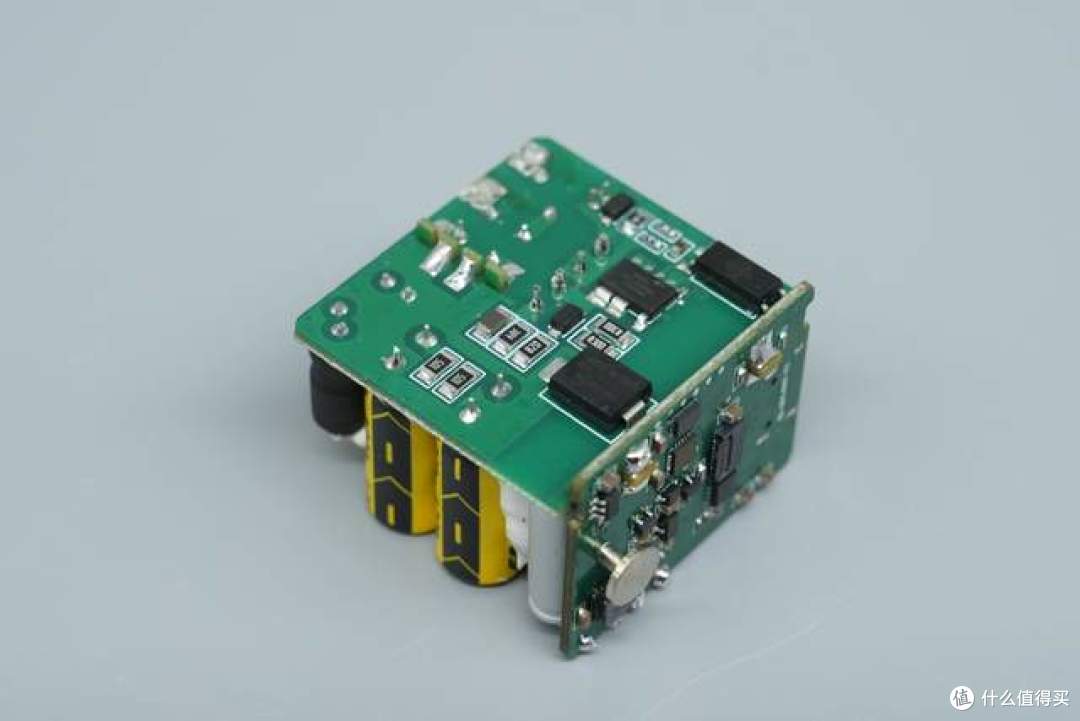

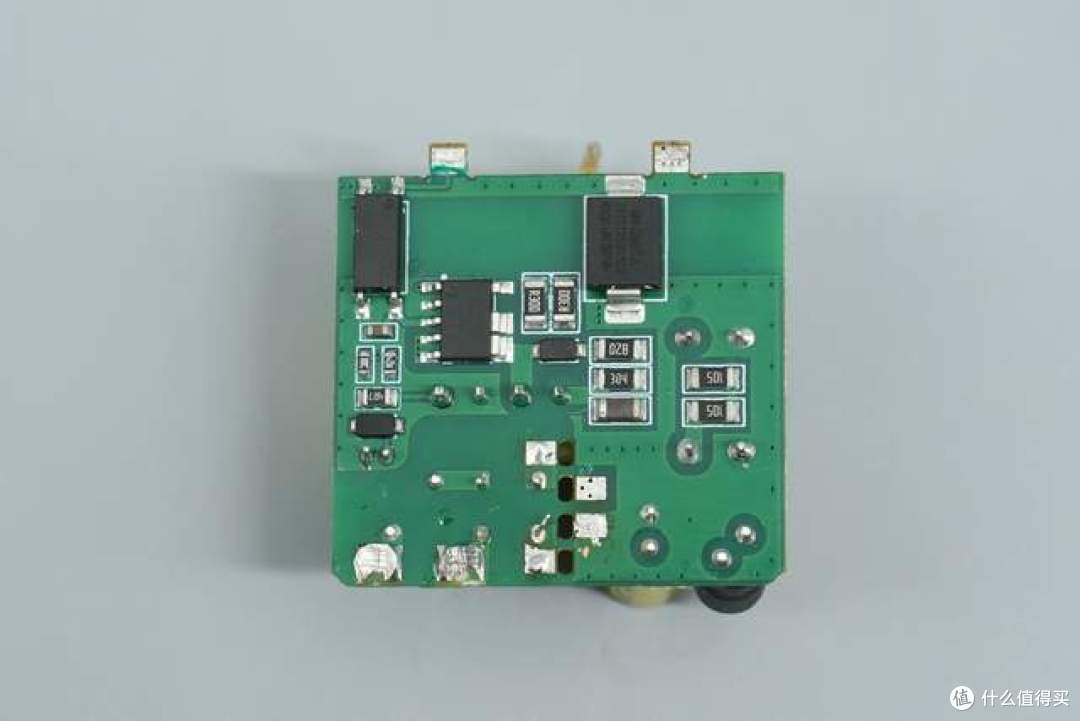

背面设有合封碳化硅芯片，贴片Y电容以及光耦。

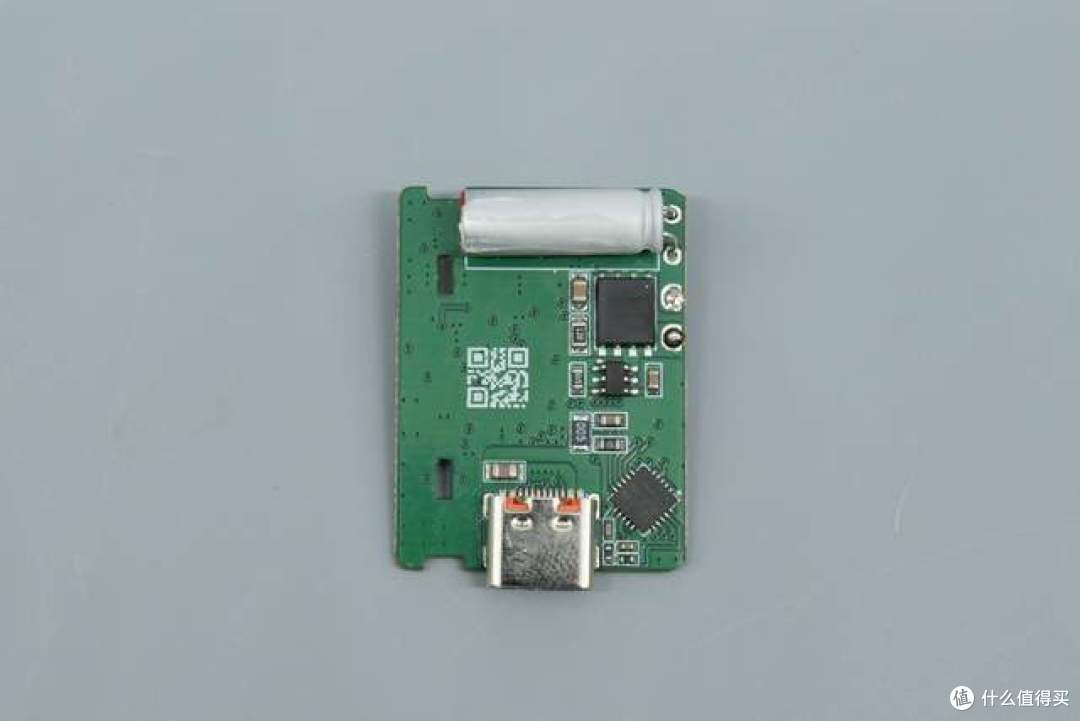

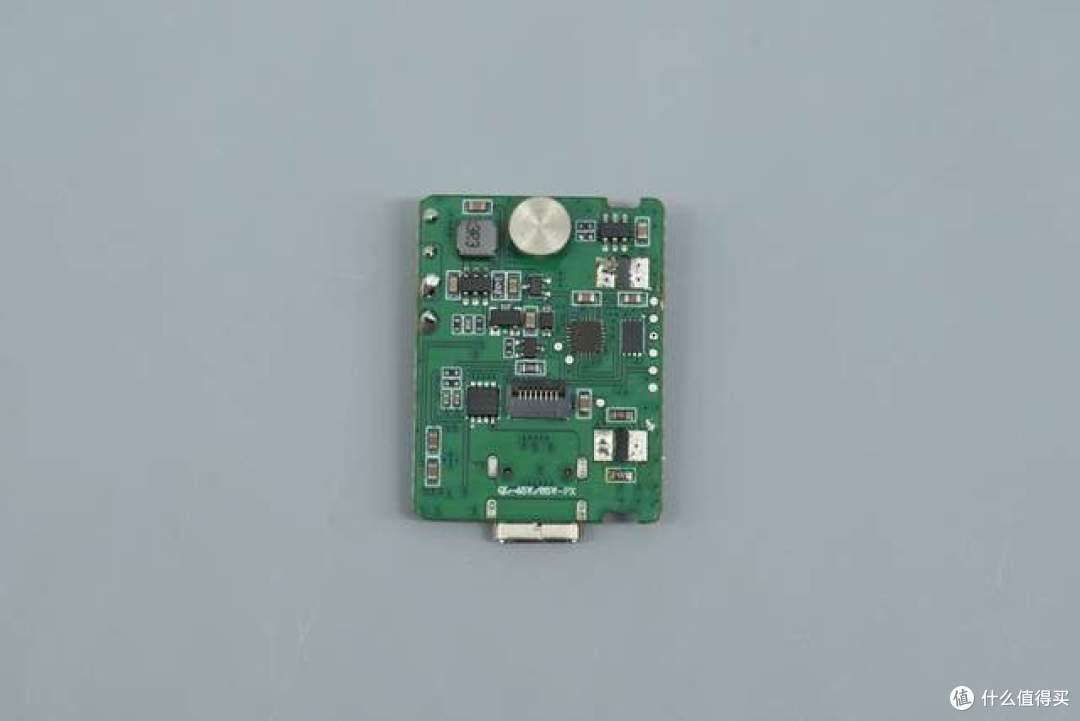

输出端小板一面分布屏幕驱动MCU、触摸IC、屏幕连接座、VBUS管等元器件。

输出端小板另一面分布同步整流芯片、同步整流管、协议芯片等元器件。

可见这款充电器采用了QR+SR开关电源架构。

初级电路解析

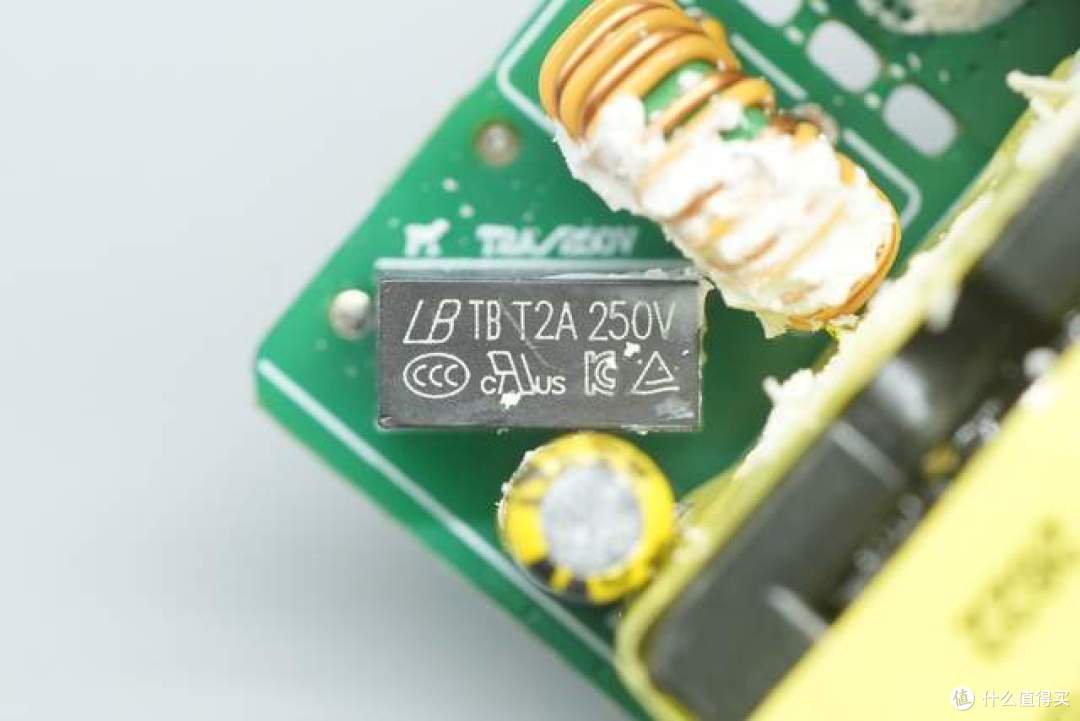

一颗输入端保险丝用于过流保护。

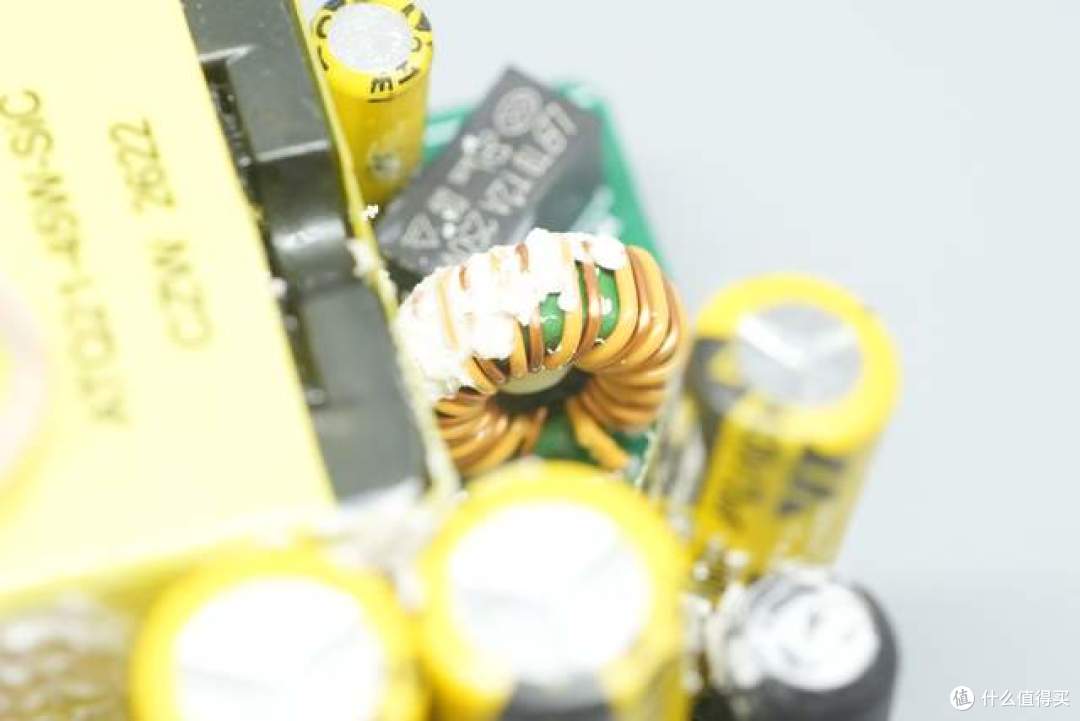

一颗采用双线并绕的共模电感。

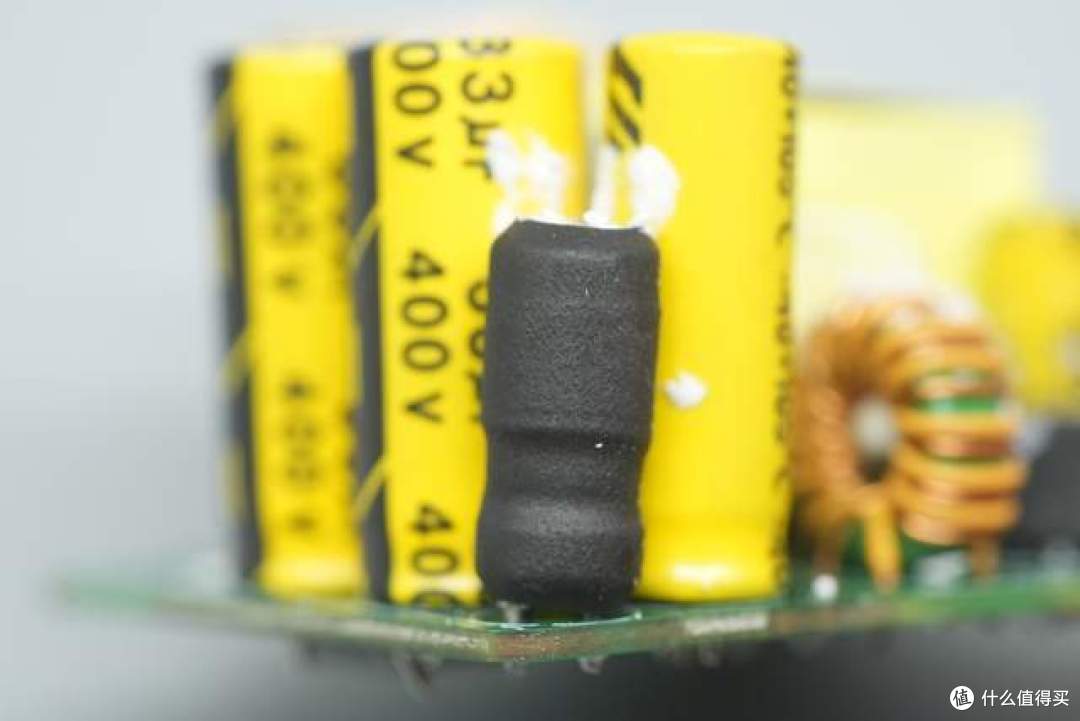

一颗工字电感，外套热缩管绝缘。

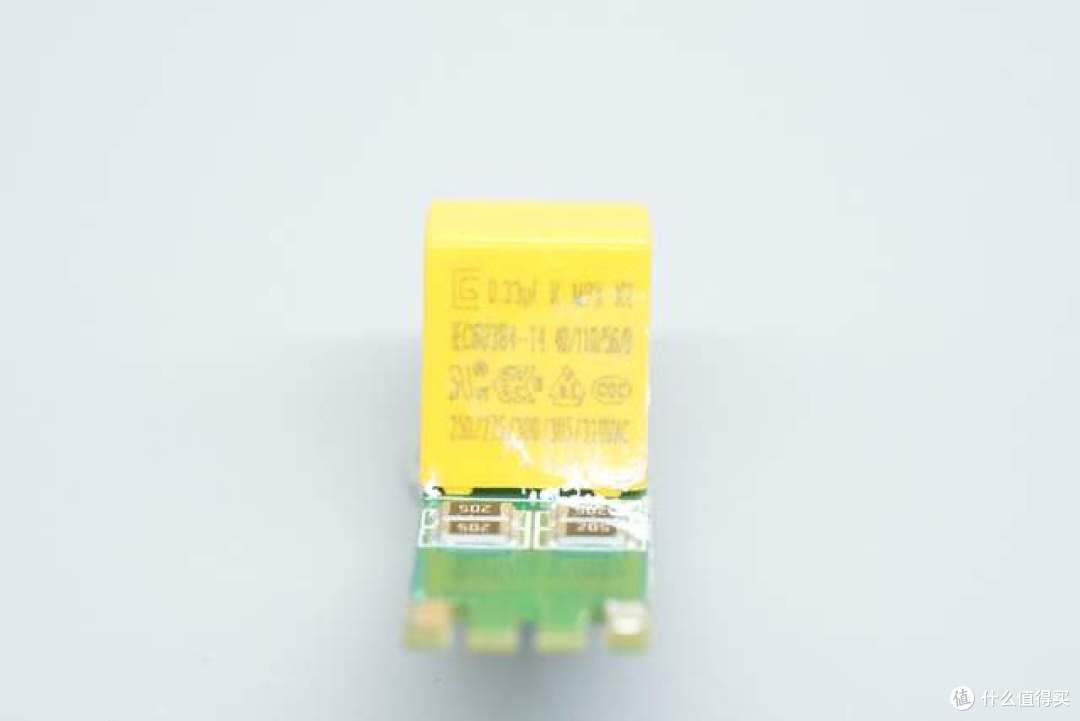

安规X2电容位于输入端小板，容量为 0.33μF，下方还设有泄放电阻。

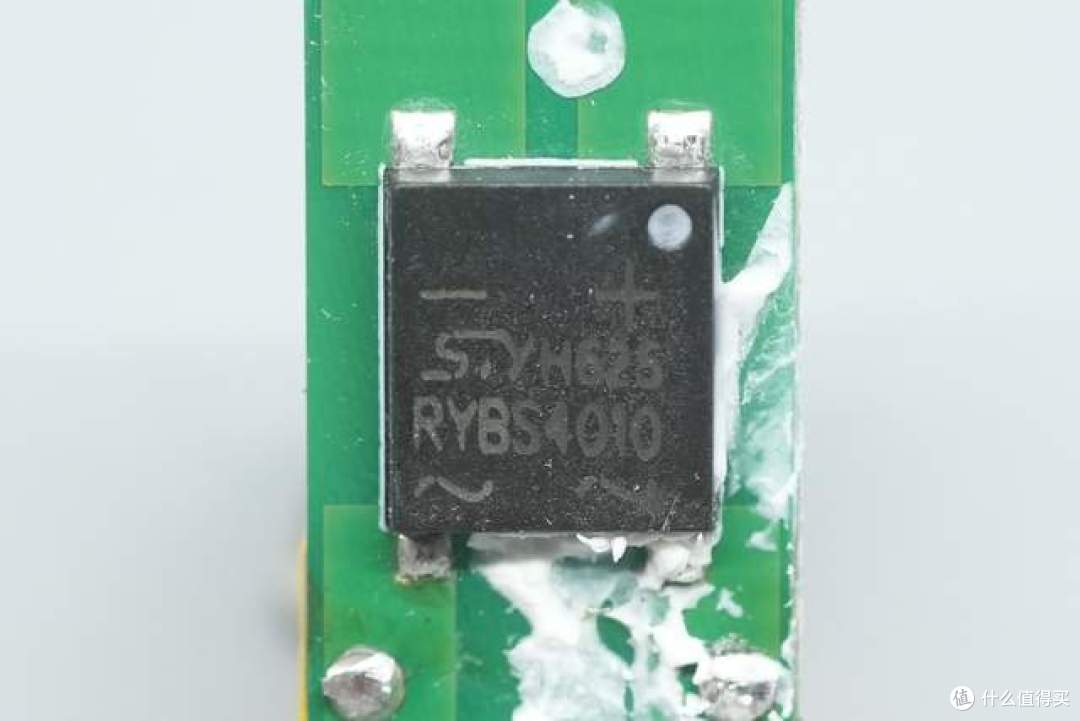

整流桥同样位于输入端小板，型号RYBS4010，采用YBS封装。

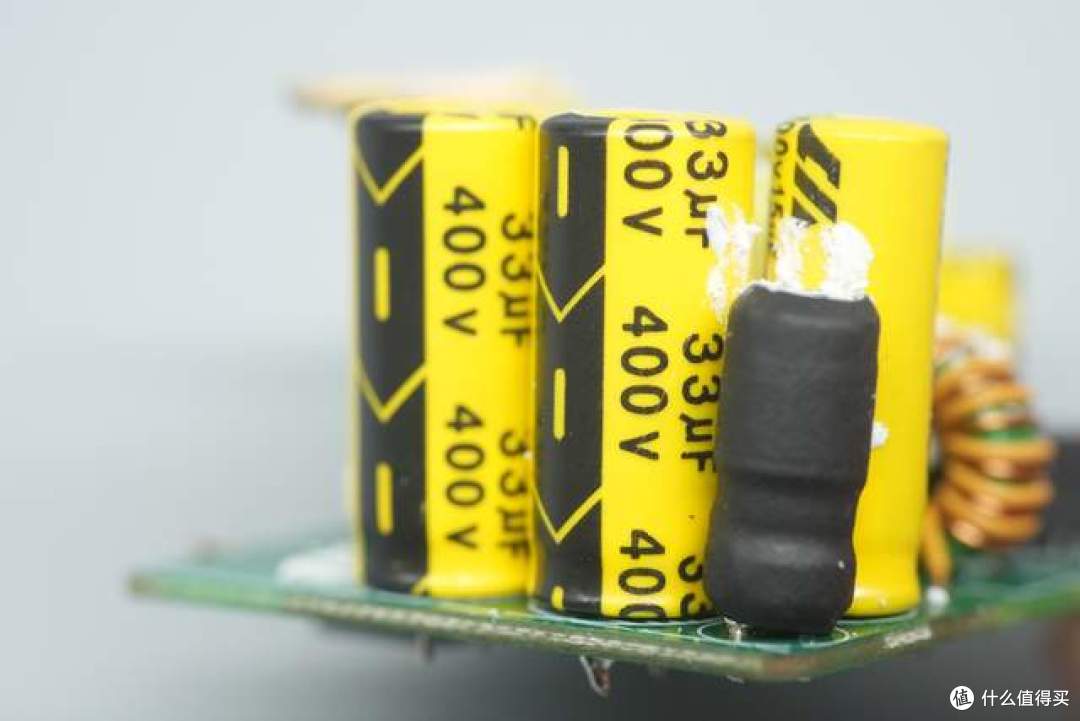

三颗高压滤波电容来自CH创慧，规格为400V 33μF。

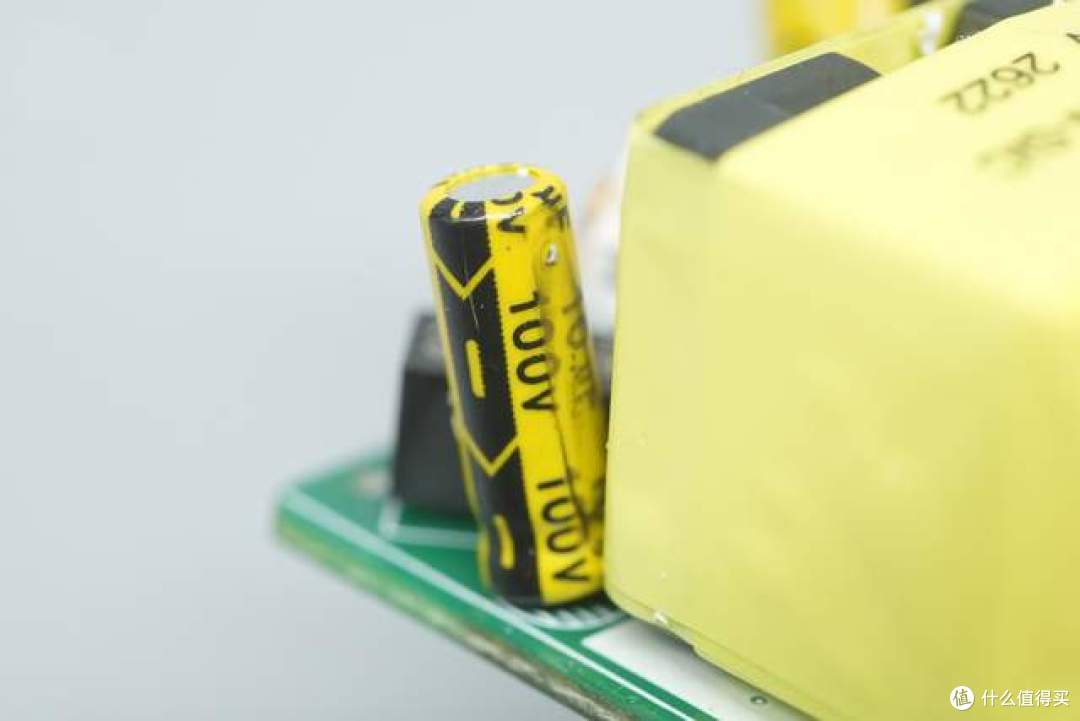

初级主控芯片供电滤波电容，规格为100V 10μF，同样来自创慧。

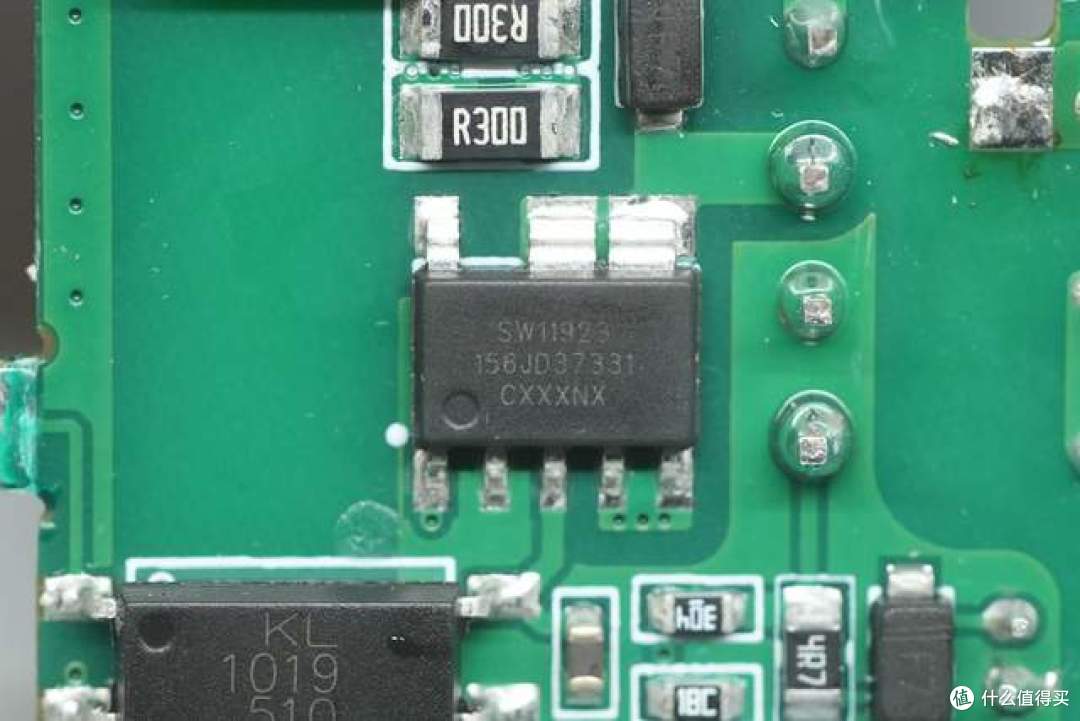

产品内置的初级主控芯片来自iSmartWare智融科技，型号为SW11923，采用ESOP7封装。

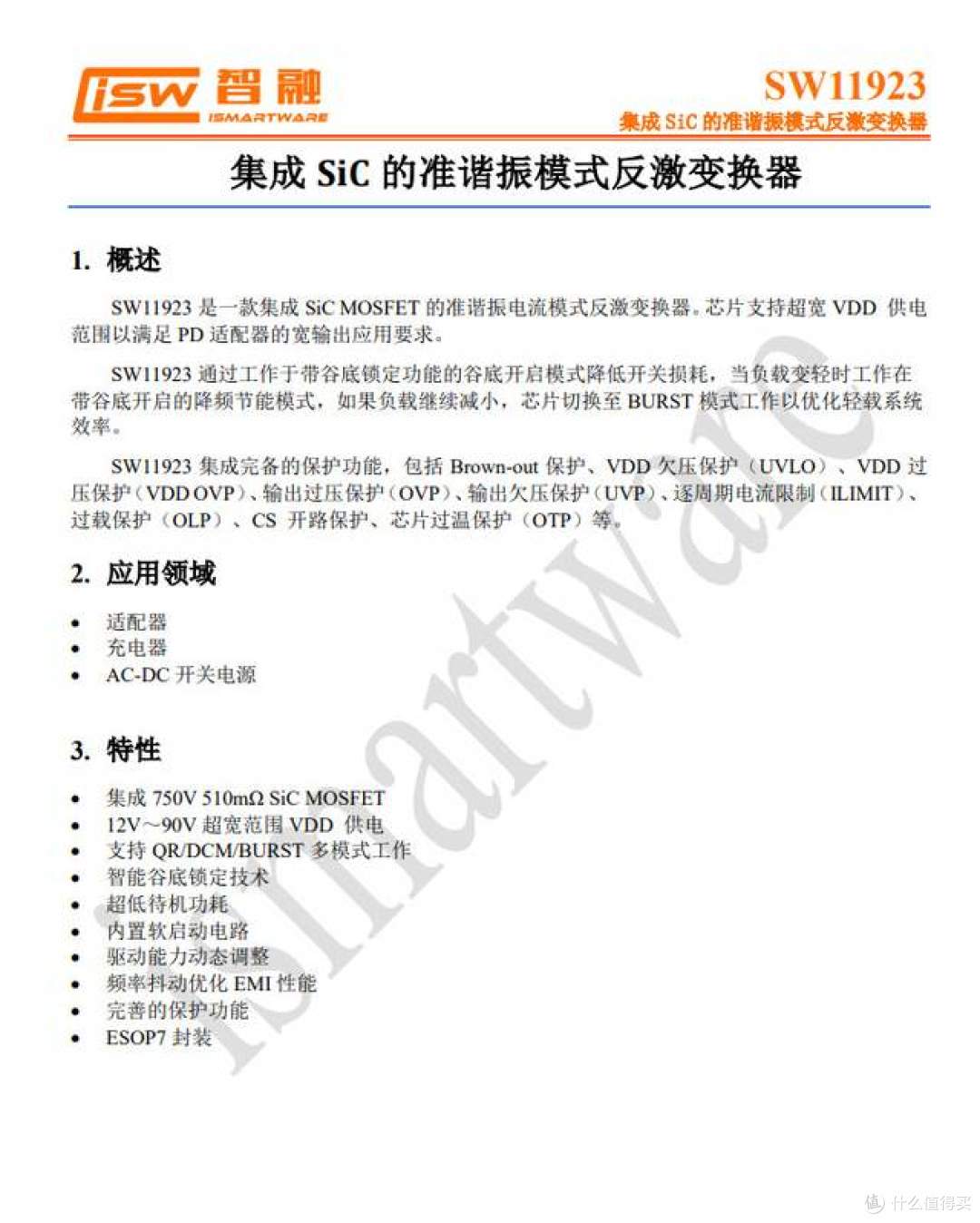

该芯片是一款集成750V 510mΩ SiC MOSFET的准谐振电流模式反激变换器芯片，采用 ESOP7 封装。芯片支持12V~90V超宽VDD供电范围，能轻松满足宽输出PD适配器及AC-DC开关电源的应用需求。

SW11923通过搭载智能谷底锁定技术以及降频与BURST节能模式，在有效降低开关损耗的同时实现了超低待机功耗；配合内建的Brown-out、过压、过载及过温等多重保护机制，为高效电源设计提供高集成度与高可靠性兼备的解决方案。

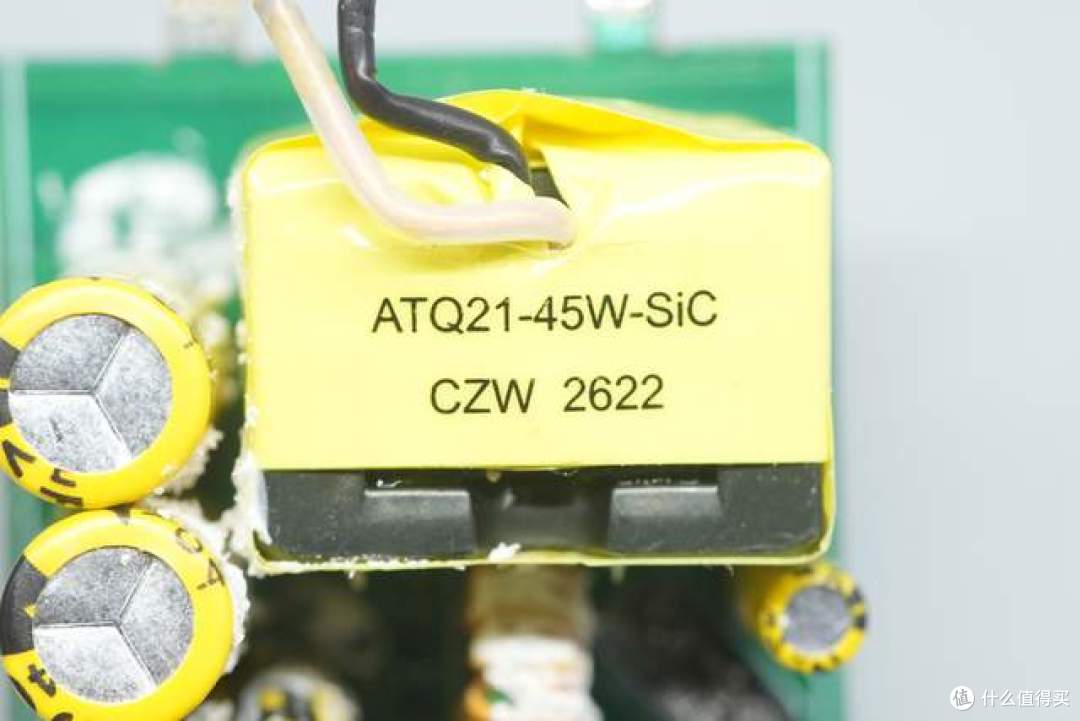

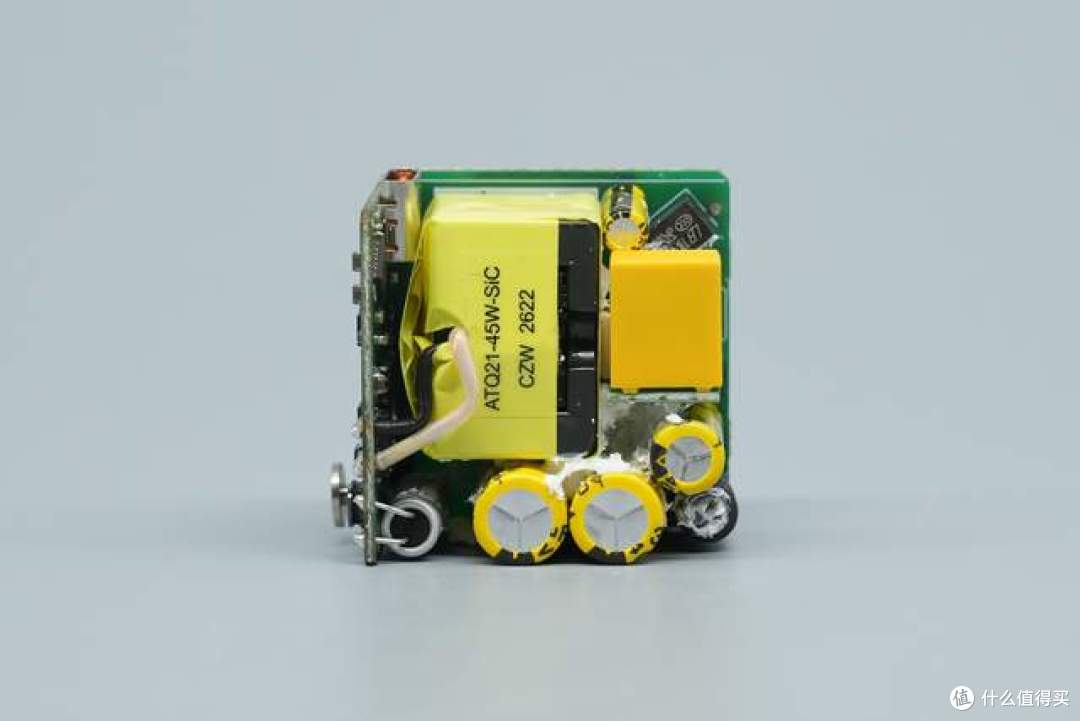

变压器特写，喷码为ATQ21-45W-SiC CZW 2622。

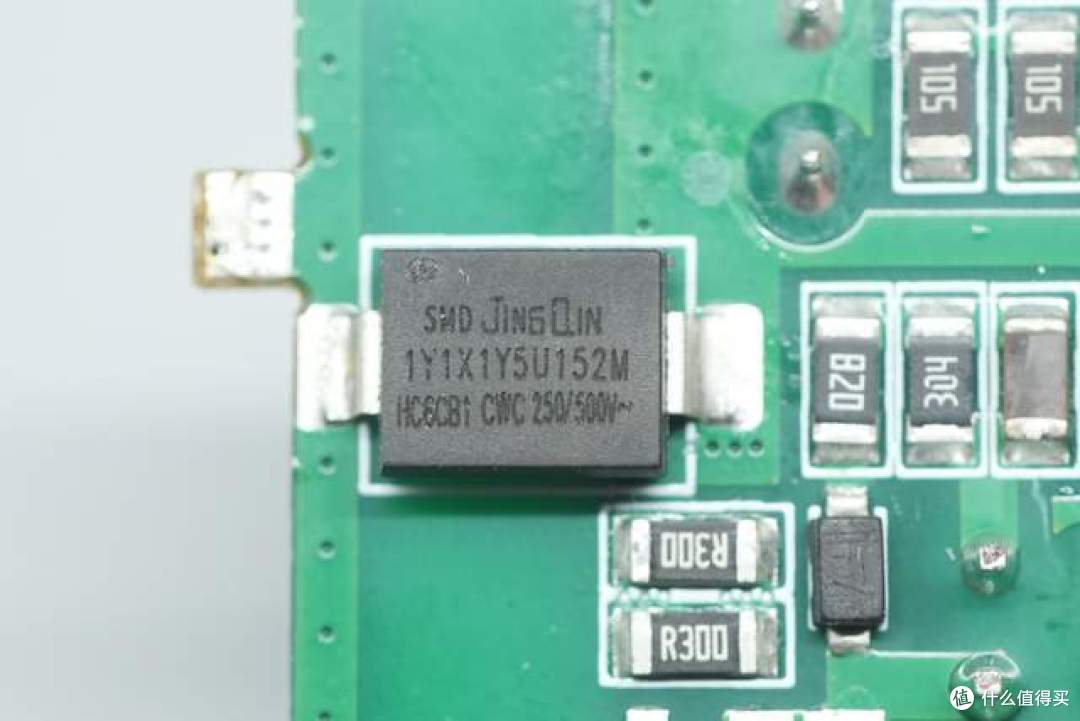

一颗贴片Y电容来自JingQing精勤，型号为1Y1X1Y5U152M。

同步整流电路解析

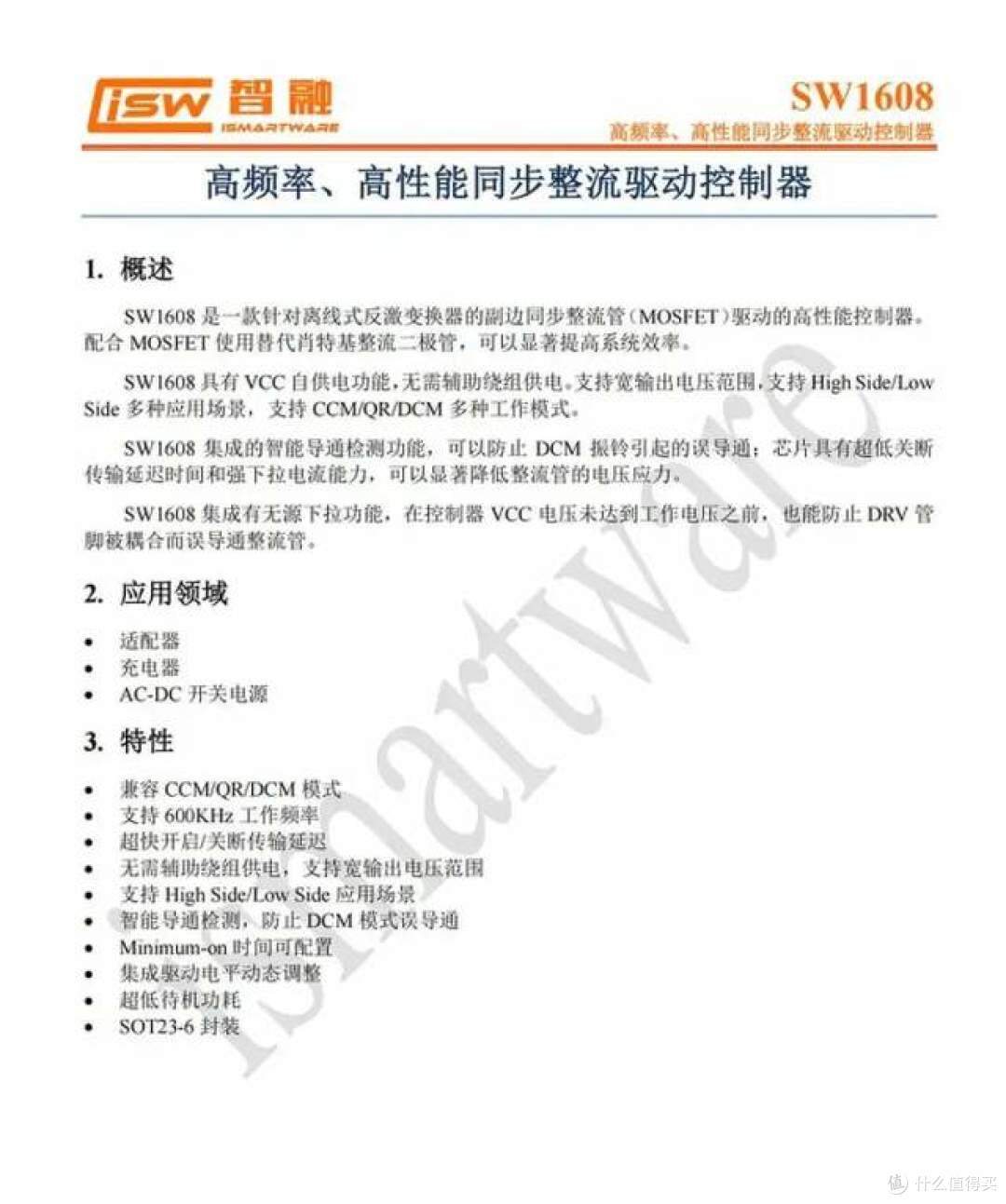

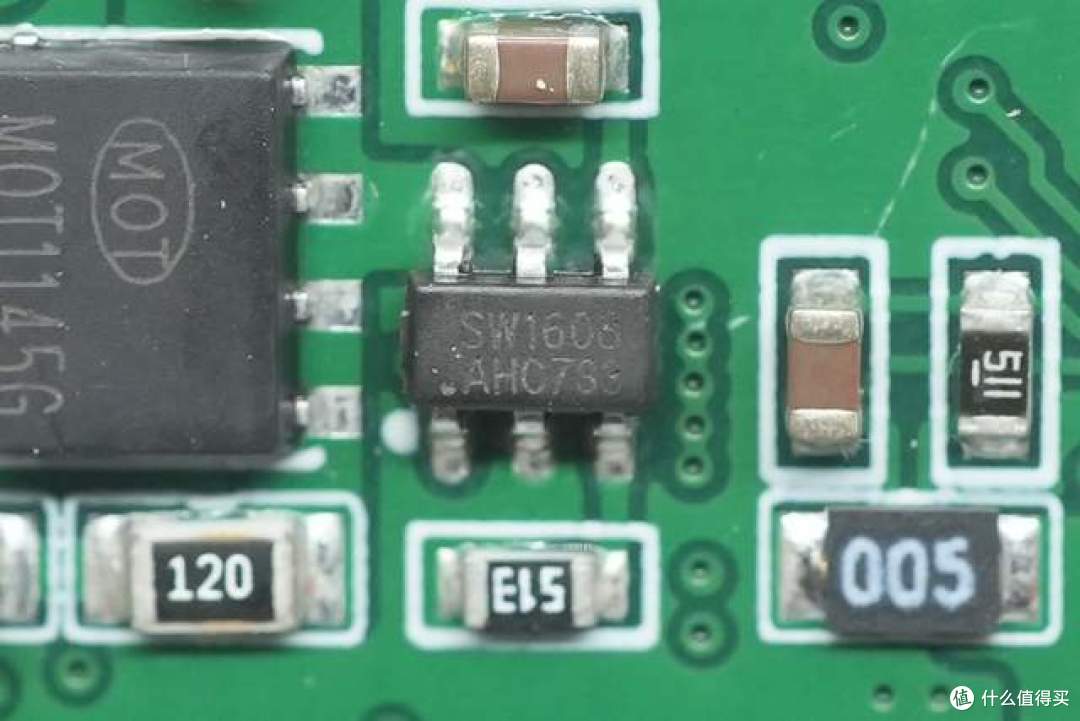

次级同步整流控制器同样来自智融科技，型号SW1608。这是一款针对离线式反激变换器的副边同步整流管驱动的高性能控制器，采用SOT23-6封装。

相关阅读：智融SW1608——全新高频率、高性能的同步整流驱动控制器

其支持6V或者9V VCC供电，并且VCC具有自供电功能，无需辅助绕组供电并支持宽输出电压范围， 配合MOSFET使用替代肖特基整流二极管，可以显著提高系统效率。

SW1608支持600KHz工作频率，并支持 High Side/Low Side 多种应用场景，支持 CCM/QR/DCM 多种工作模式。

此外其内部集成智能导通检测功能，可以有效防止DCM振铃引起的误导通；芯片还具有超低关断传输延迟时间和强下拉电流能力，可以显著降低整流管的电压应力。

相关阅读：智融科技SW1608获多品牌采用，覆盖35W至140W快充产品

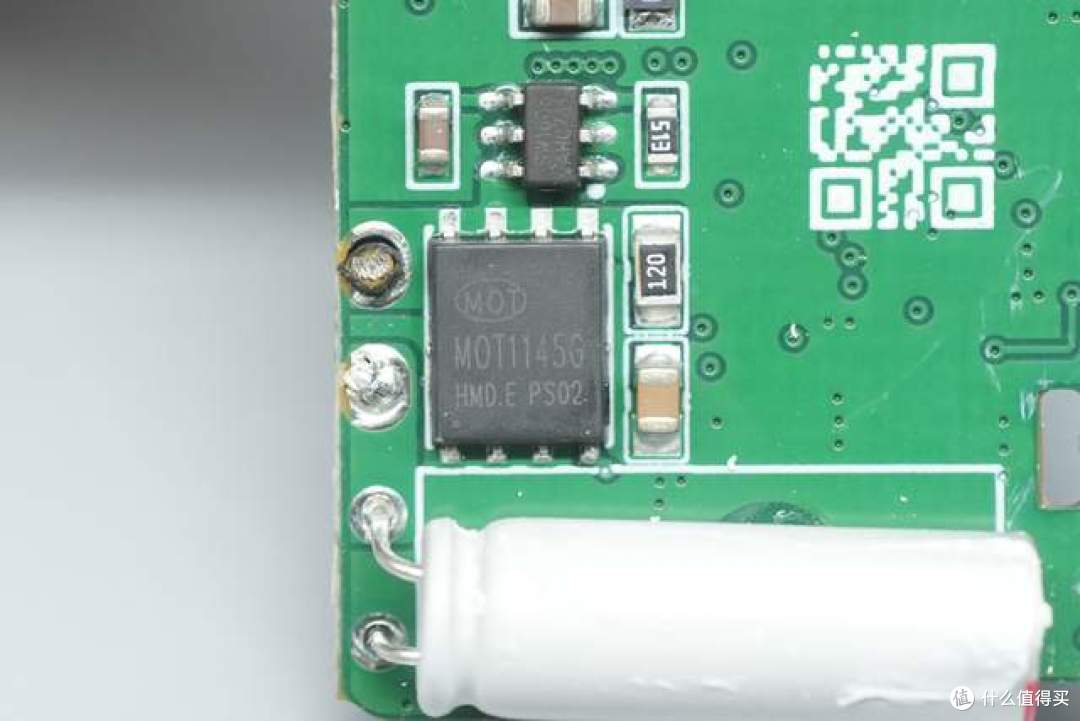

同步整流管来自MOT仁懋，型号为MOT1145G，耐压100V，导阻4.5mΩ，采用PDFN5*6封装。

快充输出电路解析

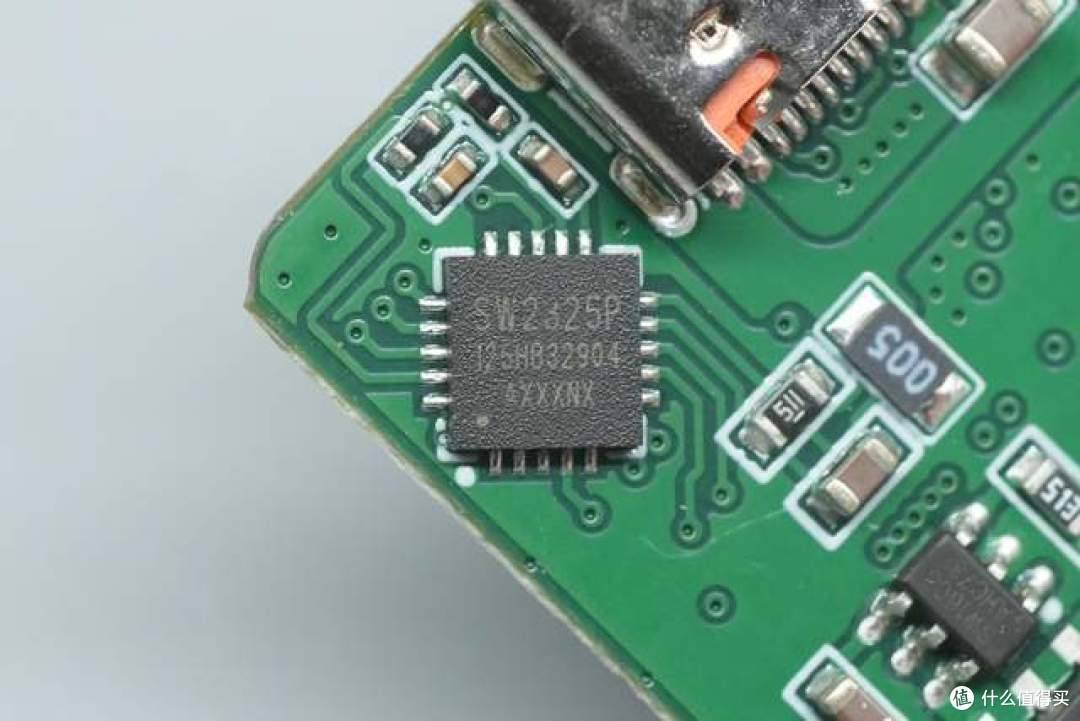

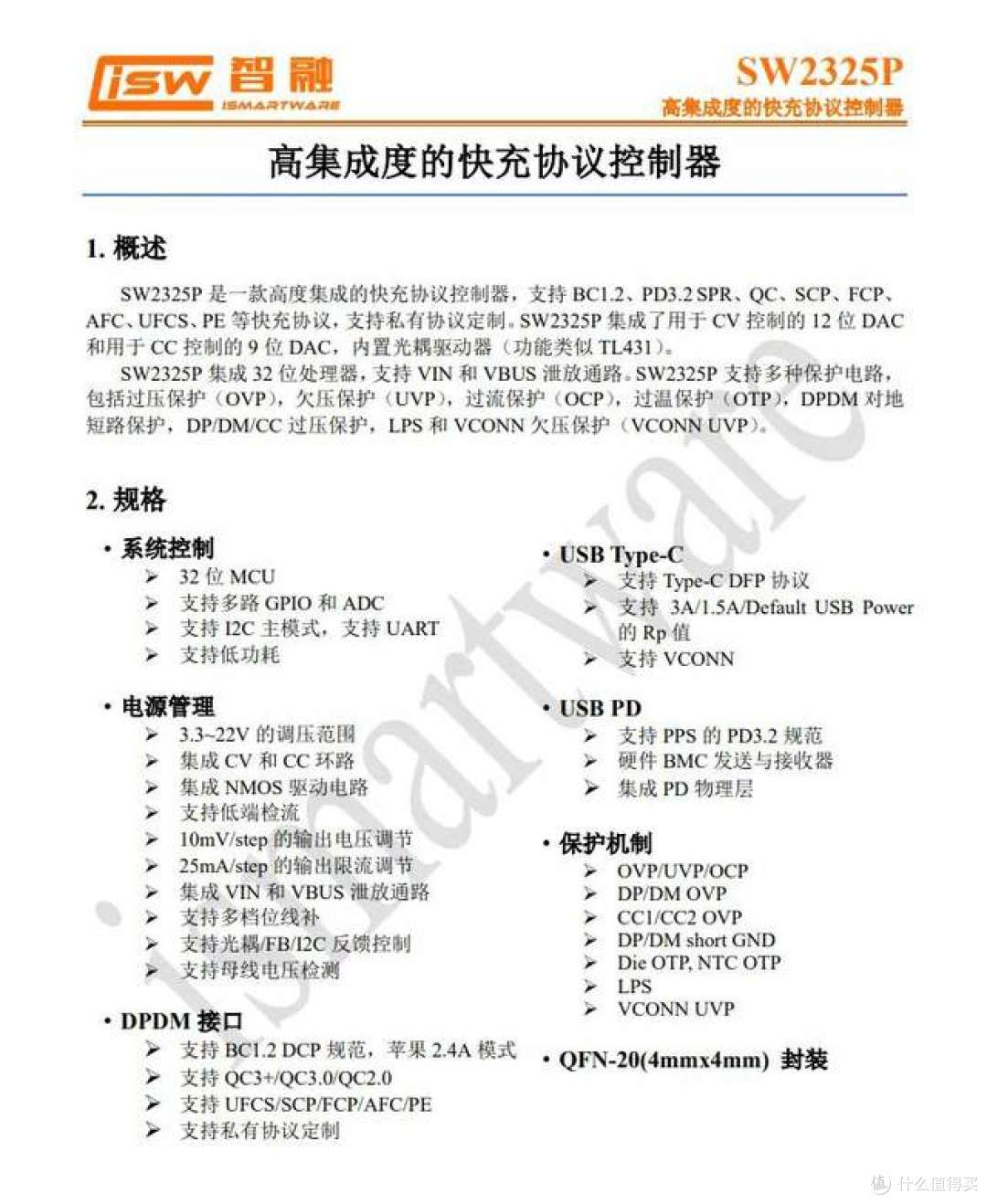

快充协议芯片同样来自智融科技，型号为SW2325P。该芯片是一款高集成度的快充协议控制器，专为PD快充设计。其内置32位微处理器，全面支持PD3.2、QC、UFCS等主流快充协议，并允许私有协议定制。

该芯片支持3.3V~22V宽调压范围。内部集成了高精度DAC与光耦驱动器，大幅精简了外围电路，有效提升了系统的整体集成度与运行可靠性。

在安全保护机制上，SW2325P提供了涵盖过压、欠压、过流、过温及接口短路的全方位保护机制。结合其QFN20封装，非常适合高效PD快充产品应用。

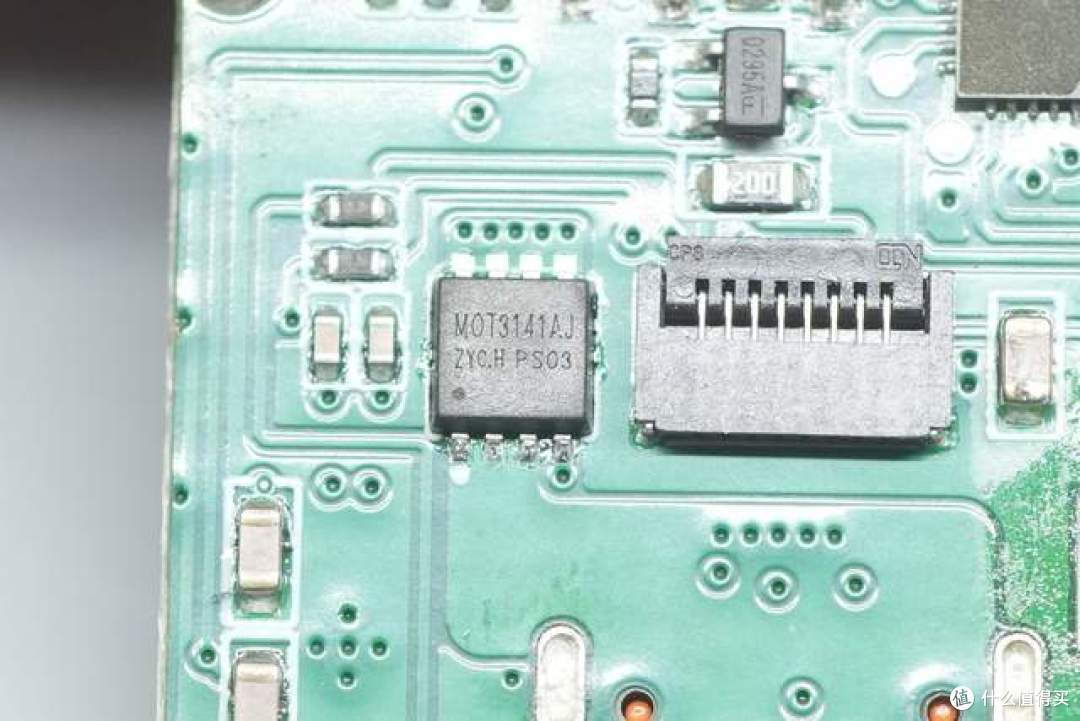

同步整流管同样来自MOT仁懋，型号为MOT3141AJ，采用PDFN3*3封装。

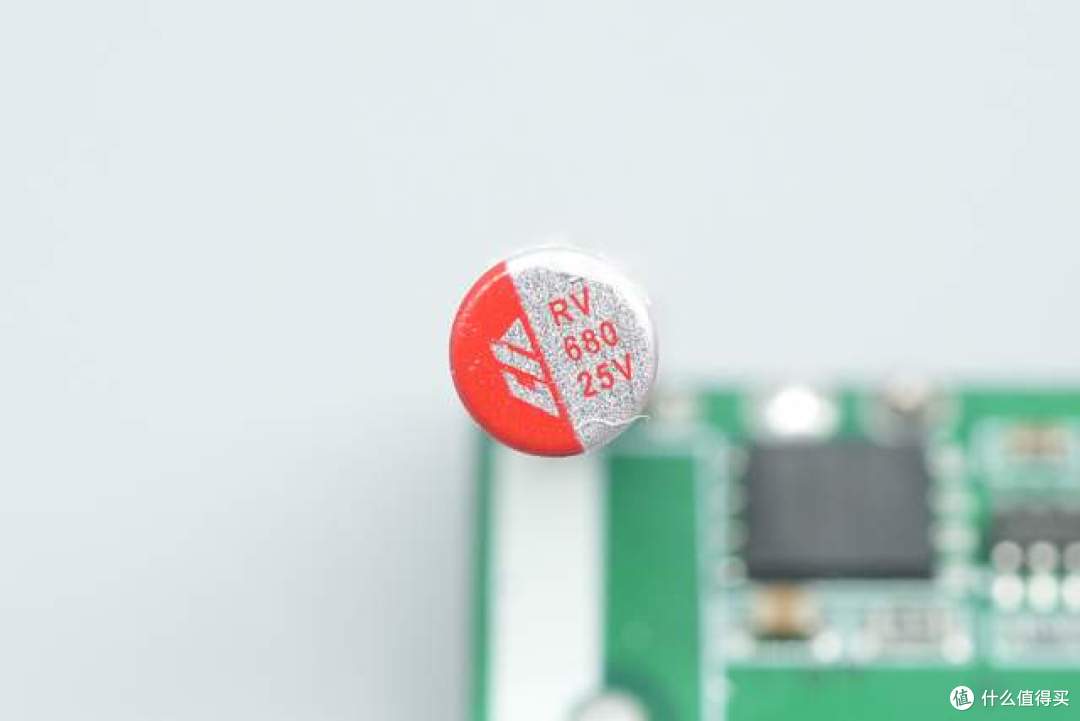

一颗输出滤波电容同样来自创慧，规格为25V 680μF。

智显屏电路解析

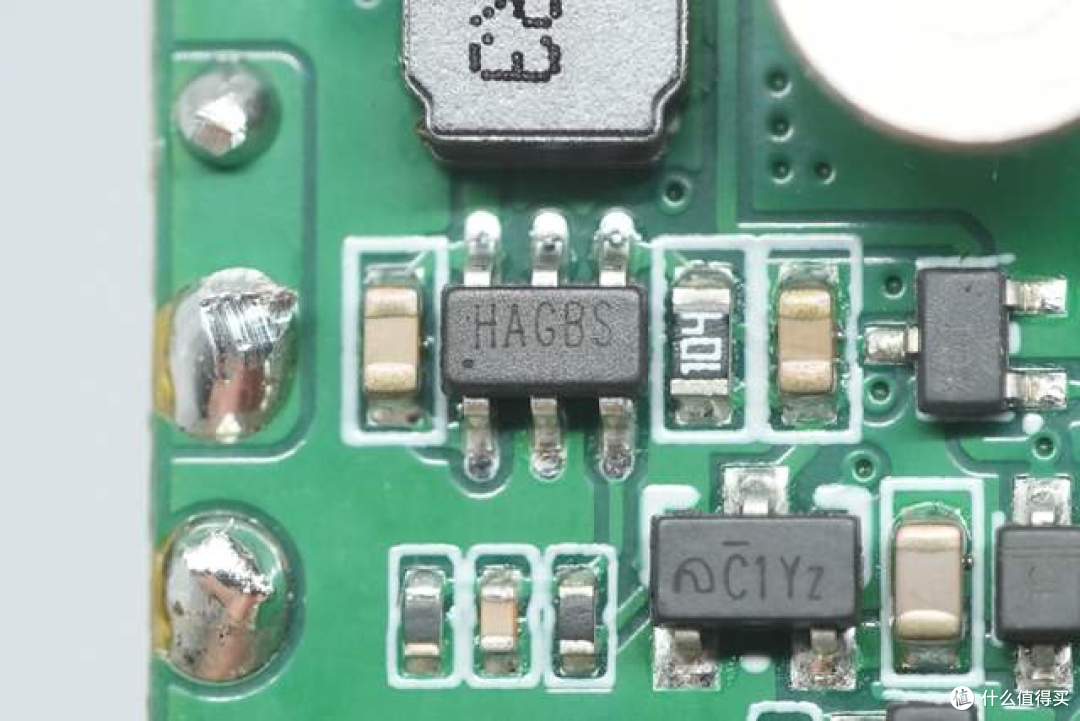

一颗LDO稳压芯片丝印HAGBS。

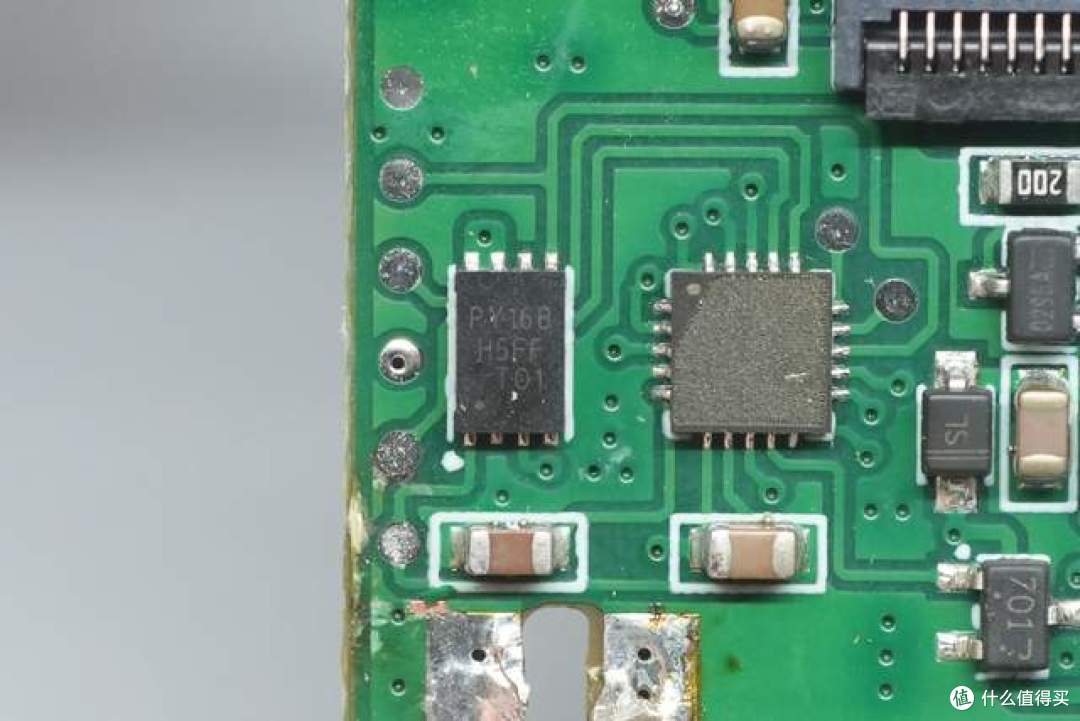

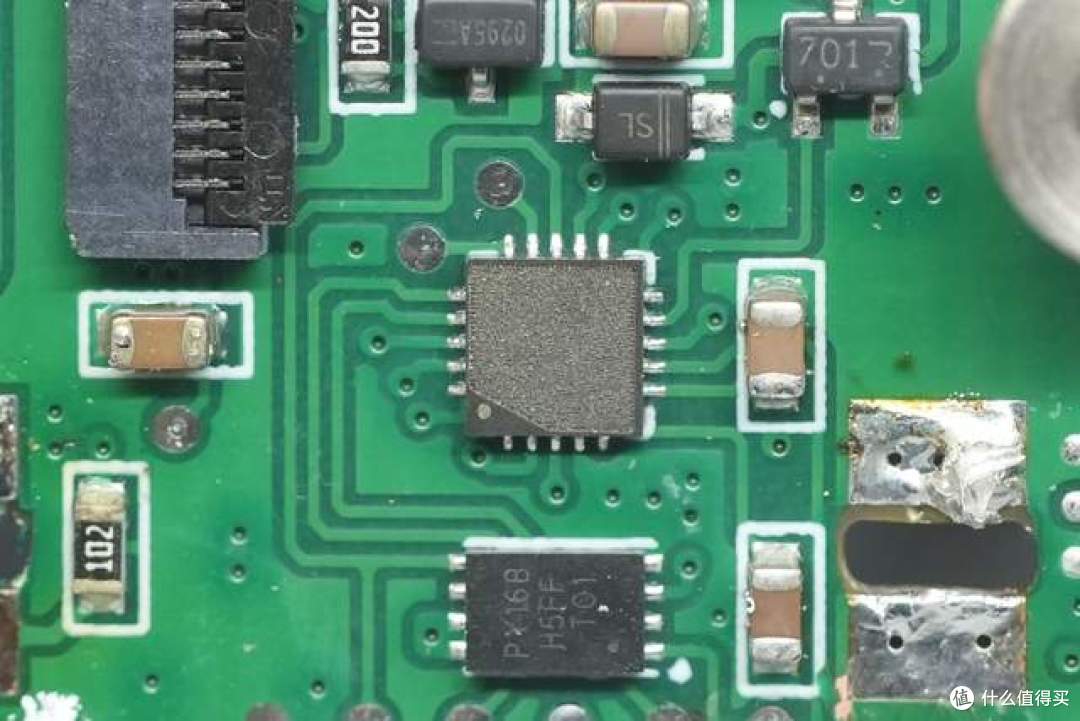

一颗屏幕驱动MCU表面丝印被打磨，用于实现产品功率显示、产品信息读取等功能。

一颗NOR FLASH丝印PY16B。

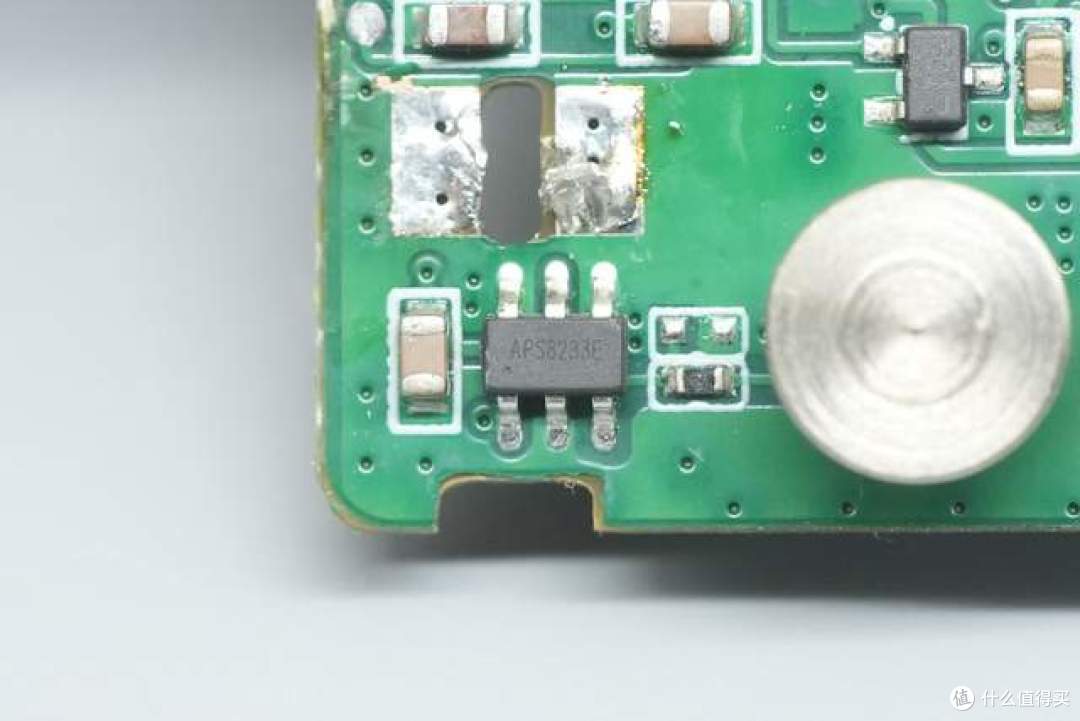

一颗单通道触摸检测芯片来自OPSUN奥普尚，型号为APS8233E，采用SOT23-6封装。一旁还设有用户触摸按键的金属导电柱。

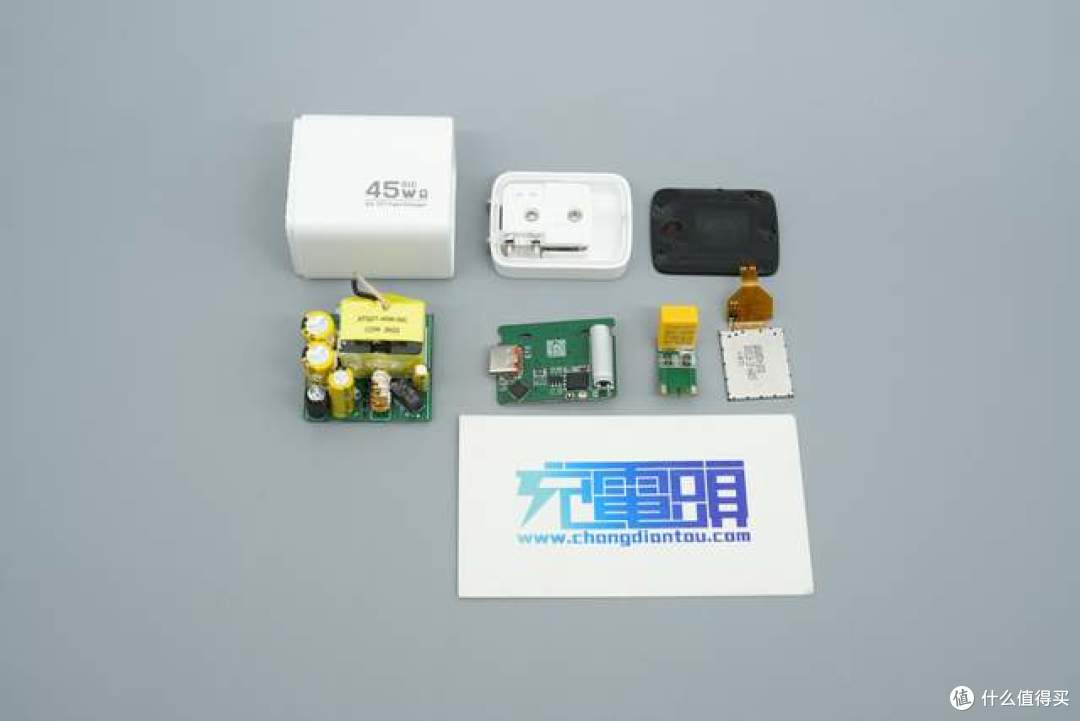

全部拆解完毕，来一张全家福。

充电头网总结

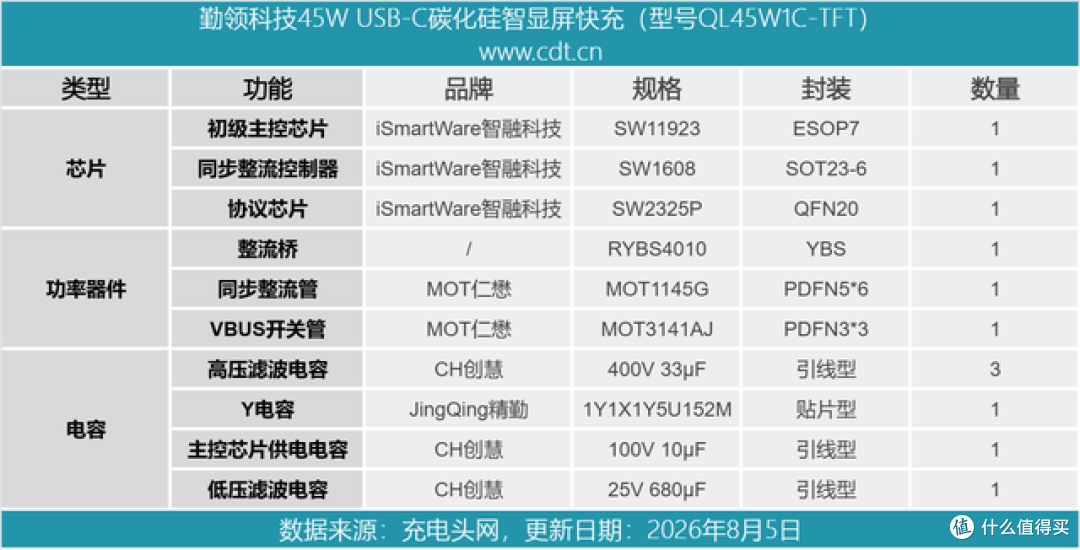

最后附上产品的物料清单，方便大家查阅。

通过对勤领科技45W USB-C碳化硅智显屏快充的拆解，可见产品采用了输入滤波小板 + 变压器主板 + 输出小板的三板立体堆叠结构，极大提高了空间利用率。

电源方案采用QR+SR开关电源架构，核心电源芯片均来自智融科技，初级主控为SW11923；次级同步整流芯片采用SW1608搭配仁懋MOT1145G同步整流管；协议芯片则采用SW2325P搭配仁懋MOT3141AJ VBUS管，最终实现45W快充输出。

在智显与交互部分，输出端小板上设有屏幕驱动MCU以及奥普尚APS8233E触摸芯片，为UI动画展示、设备名称识别以及触控交互等功能提供了底层支撑。
