内阻低至3mΩ！一川新能源INR21700-40P全极耳电芯测试

前言

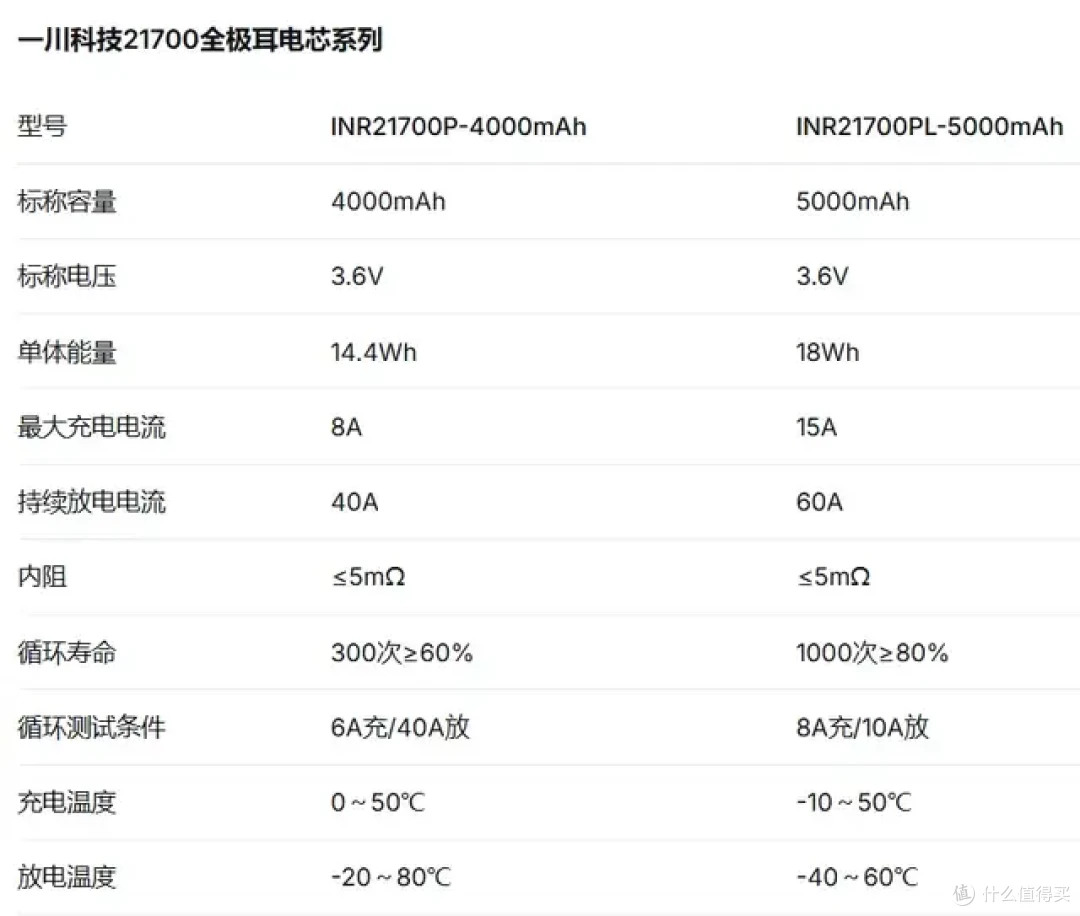

在电动工具、户外动力设备、工业机器人等领域持续向高功率化发展的背景下，具备低内阻、大电流放电能力的全极耳圆柱电芯成为核心刚需。一川科技针对 21700 规格已布局两款全极耳电芯产品，形成差异化的产品矩阵。

两款电芯均实现了≤5mΩ 的交流内阻，其中 INR21700P-4000mAh 偏向极致高倍率输出，INR21700PL-5000mAh 则在更高容量的基础上强化了快充、低温耐受与循环寿命。

本期，电池交易网将重点针对 INR21700P-4000mAh 这款高功率取向的电芯，从外观结构、尺寸规格到内阻、多倍率充电性能进行完整的实测与解读。

外观介绍

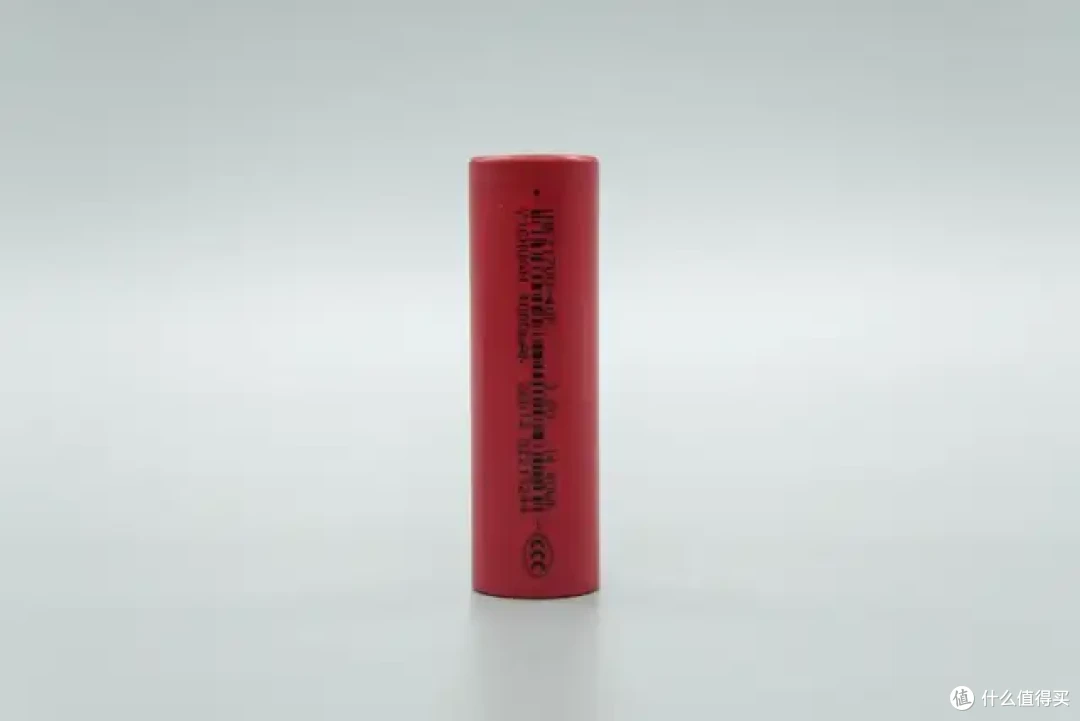

一川科技INR21700P-4000mAh电芯外披红色热缩膜，膜面平整并紧贴钢壳，整体采用较为醒目的红色外观。

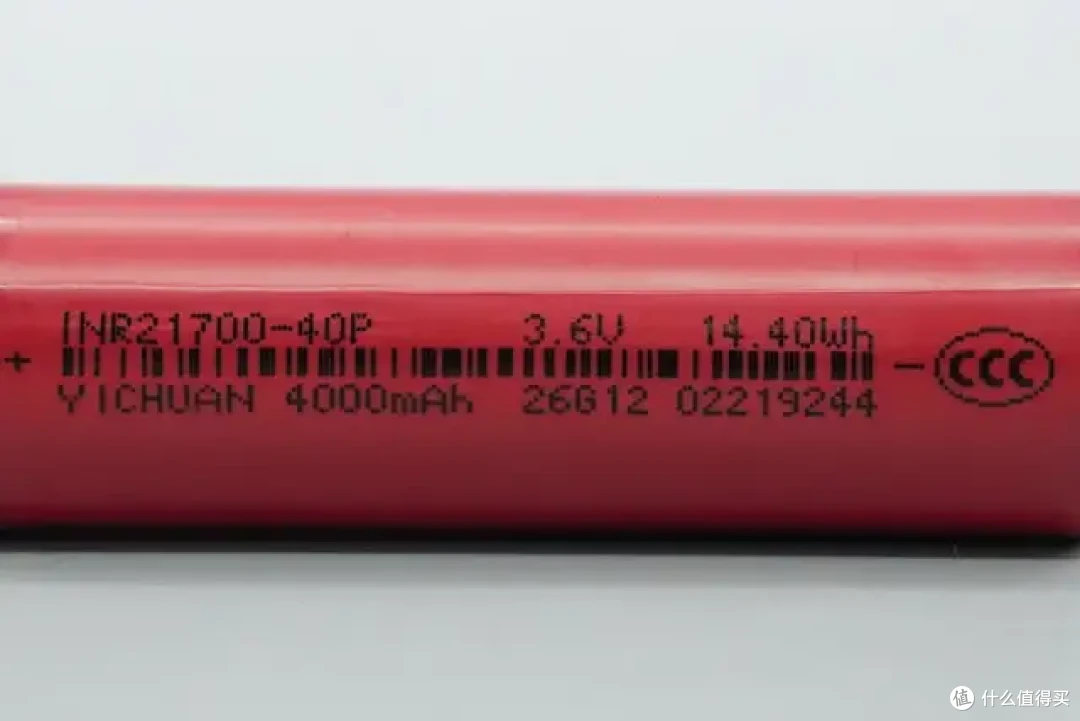

电芯表面标注型号INR21700-40P、标称电压3.6V、单体能量14.40Wh、YICHUAN品牌及4000mAh容量，同时印有生产批次、流水号及CCC标识。

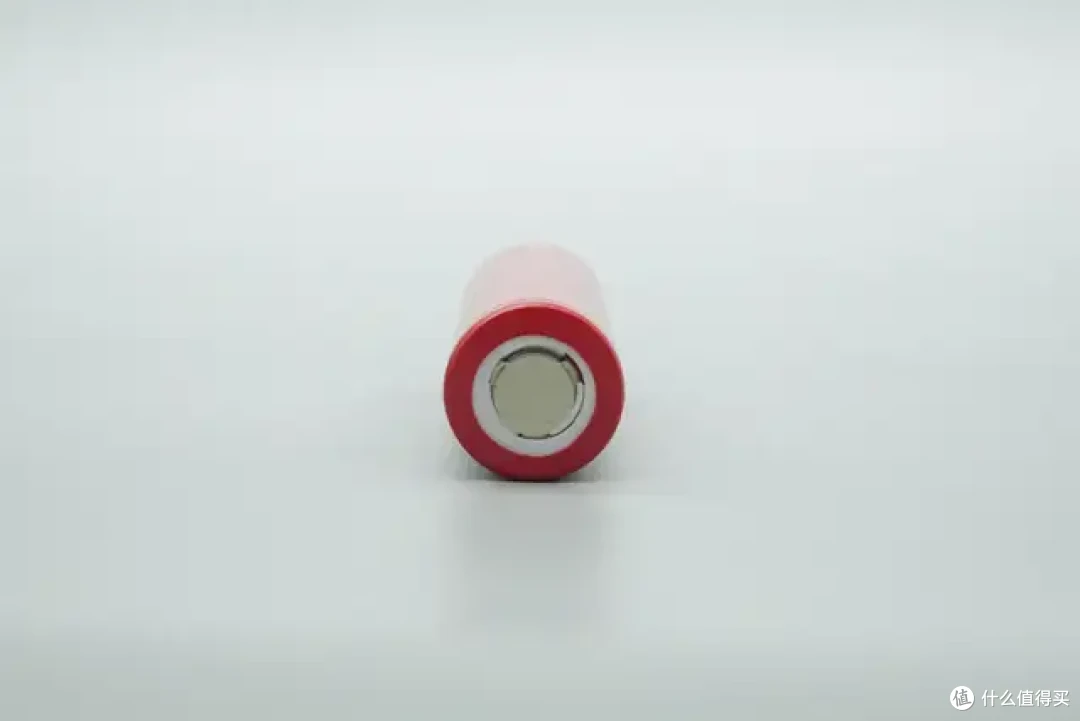

电芯正极采用平头盖帽设计，外围设有绝缘垫圈；正极采用LATP包覆技术，可抑制界面副反应，改善锂离子传输并降低界面阻抗，同时提升热安全及低温性能，有助于延缓热失控。

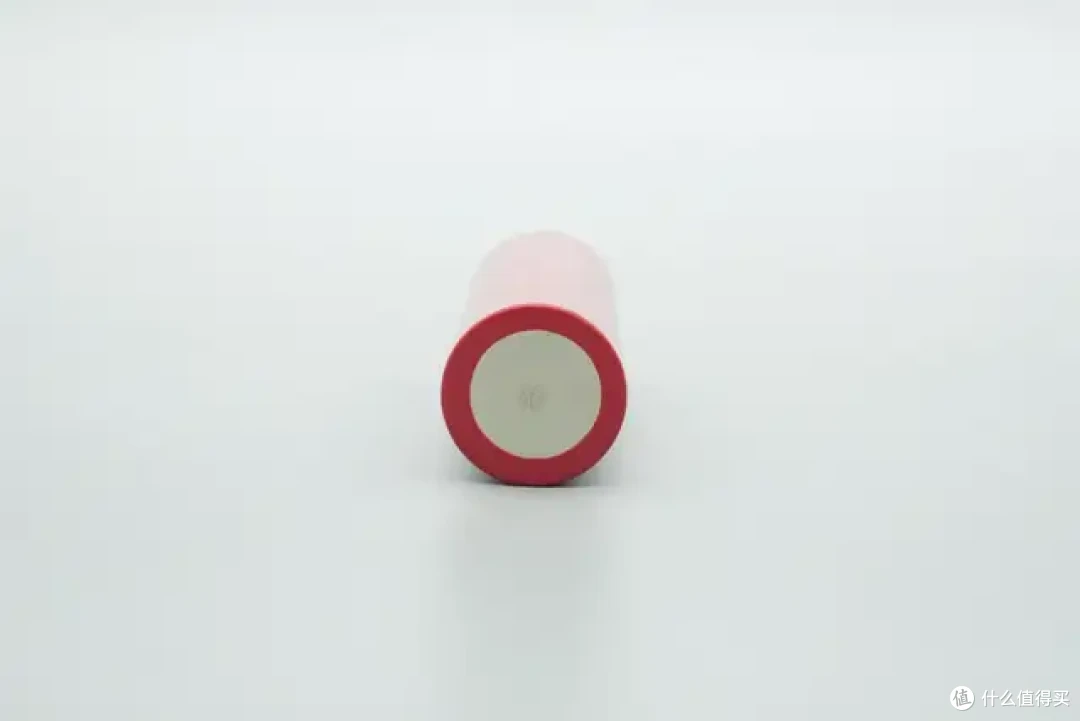

负极采用平面金属接触结构，中央带有螺旋纹压印。

尺寸&重量

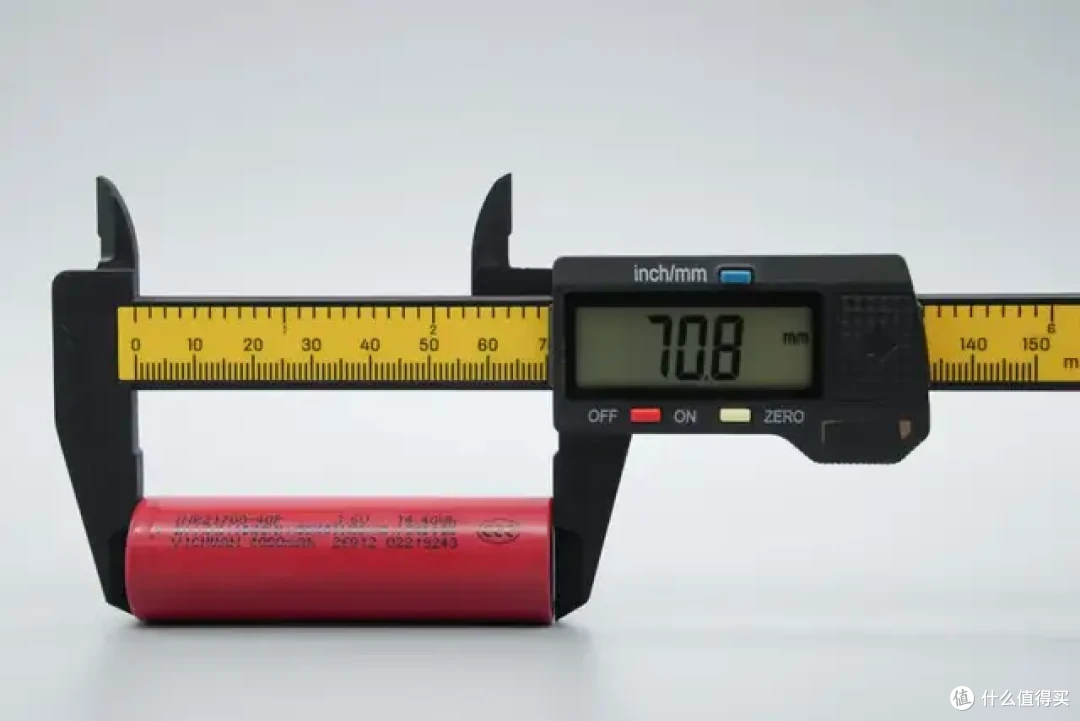

使用塑胶卡尺实测，电芯高度约为70.8mm。

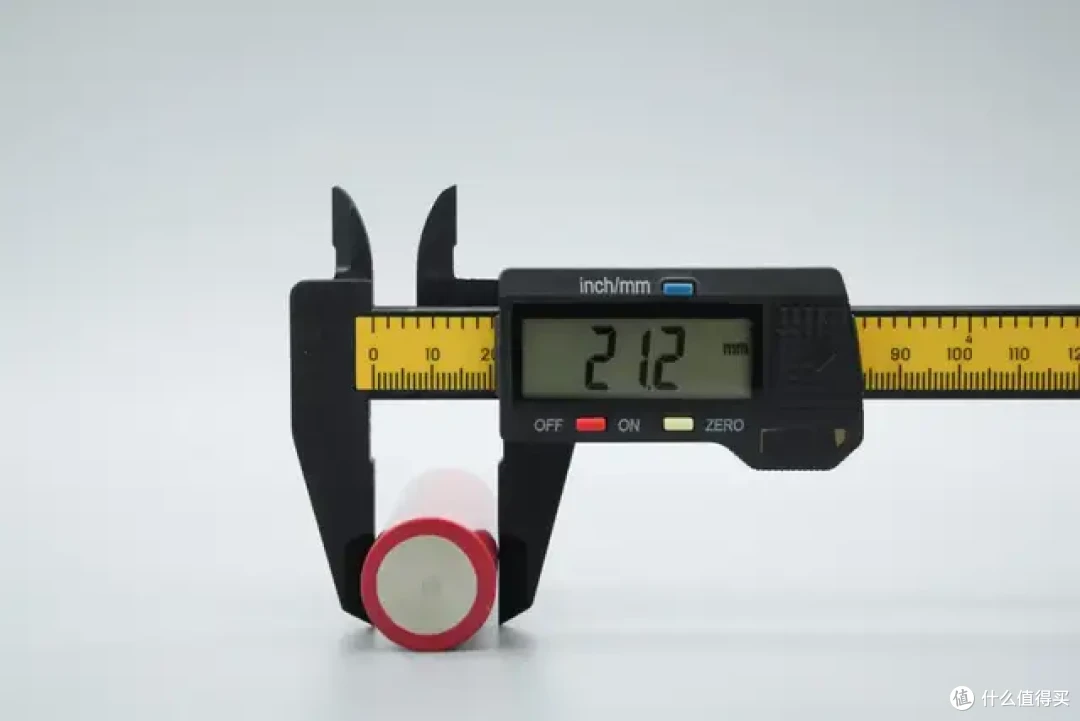

使用塑胶卡尺实测，电芯直径约为21.2mm。

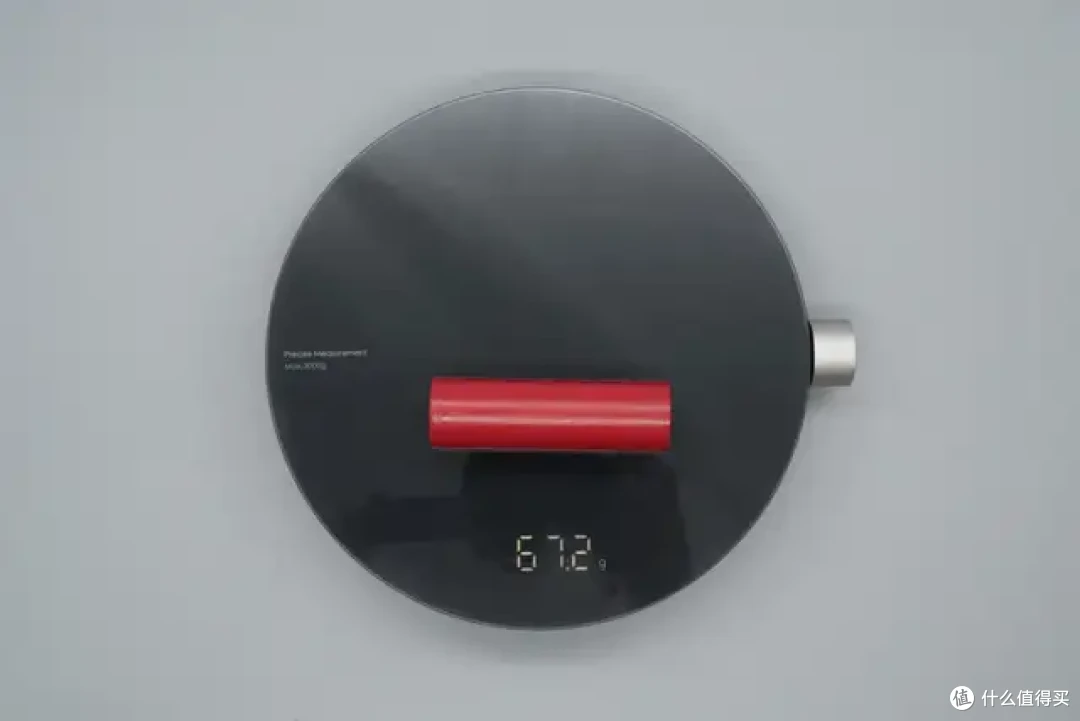

电芯实测重量约为67.2g。

规格书介绍

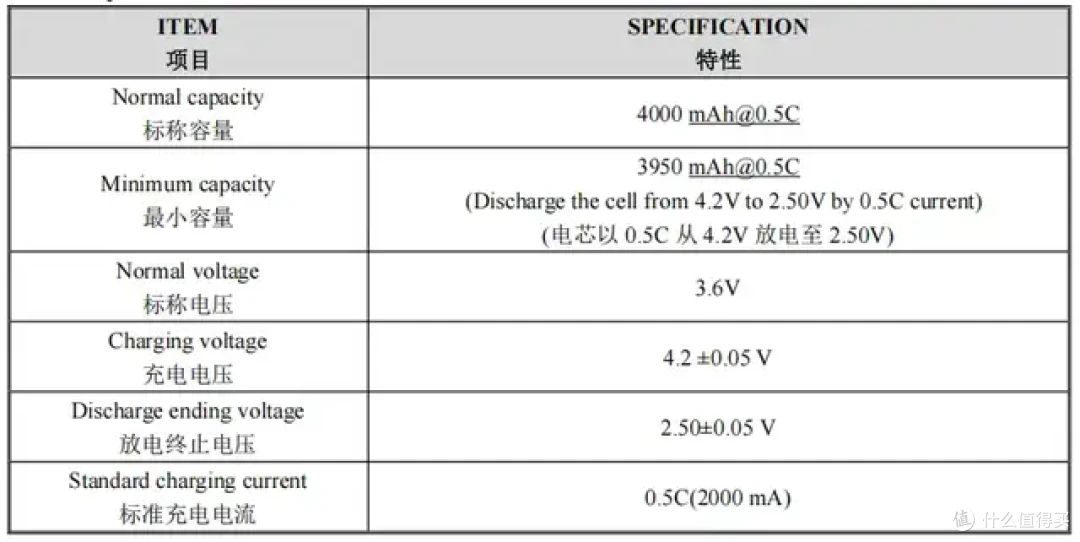

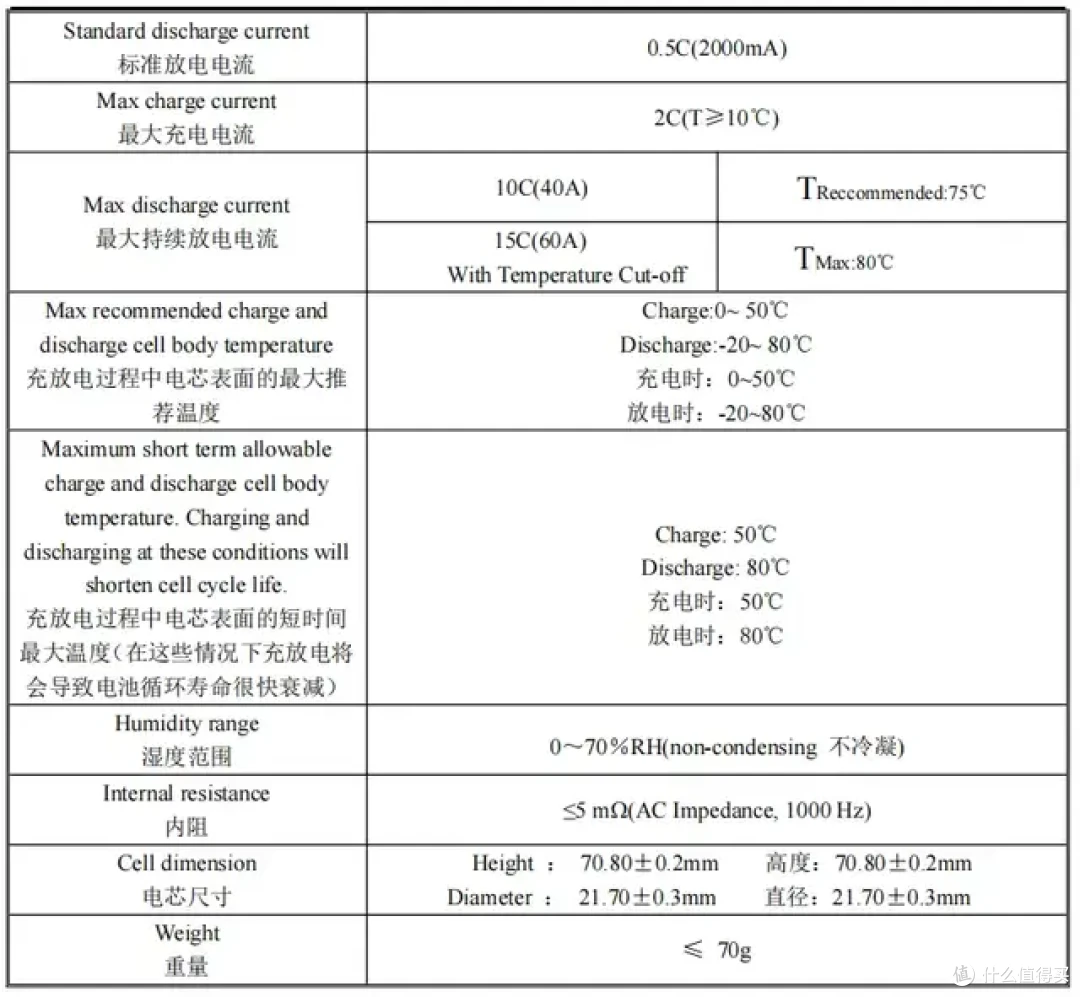

INR21700P-4000mAh采用21700圆柱规格，标称容量4000mAh，最小容量3950mAh，充电截止电压4.2V，放电终止电压2.5V，标准充放电电流均为0.5C、2A。

充放电方面，电芯最大充电电流为8A。持续放电方面，推荐放电电流达到40A，在设置80℃温度截止的条件下，最高可支持60A持续放电。电芯交流内阻不高于5mΩ，有助于降低大电流输出过程中的能量损耗与温升。

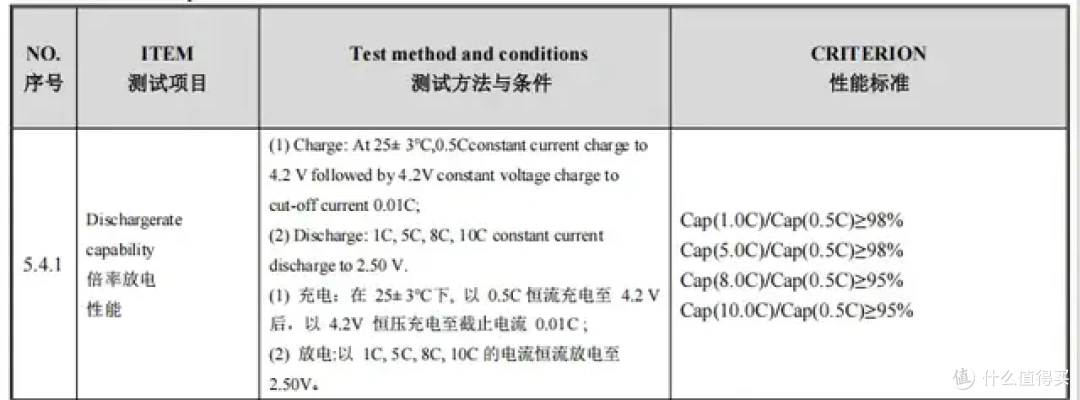

倍率放电测试中，电芯在5C放电时容量保持率不低于98%，8C和10C放电时仍分别不低于95%。即使以40A高倍率放电，仍可释放95%以上的参考容量。

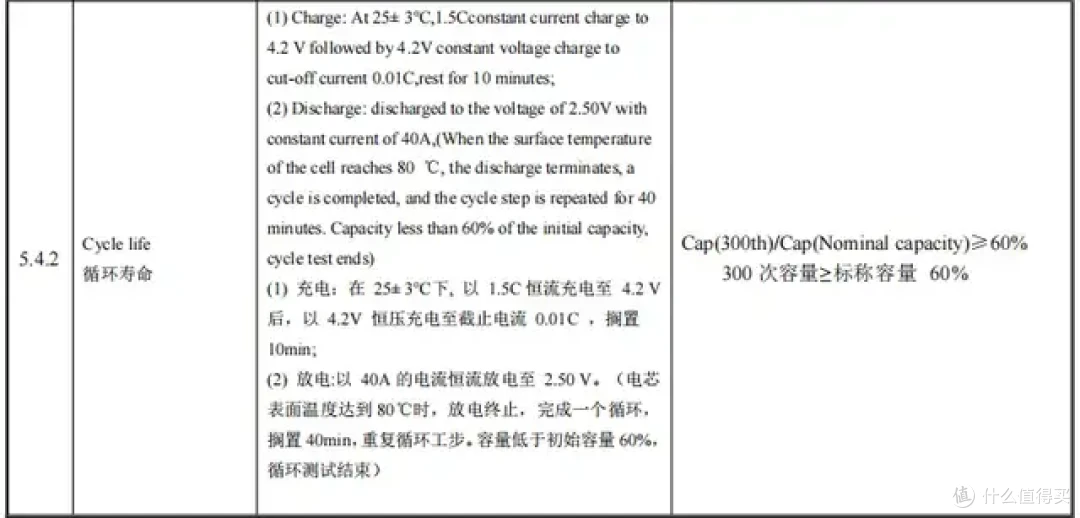

循环寿命方面，在25℃环境下，电芯以1.5C充电、40A放电，并设置80℃温度截止，循环300次后容量保持率不低于标称容量的60%。

低温性能方面，电芯在-20℃环境下以0.5C放电，容量保持率不低于常温的75%；0℃环境下不低于85%，60℃环境下则不低于100%，可覆盖较宽的使用温度范围。

内阻测试

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试 满电内阻 与 空电内阻。

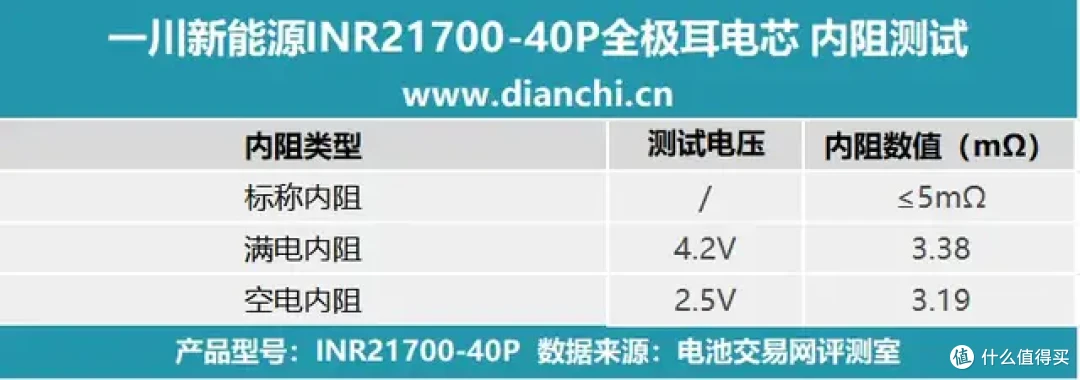

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，一川新能源INR21700-40P全极耳电芯标称内阻是 ≤5mΩ。

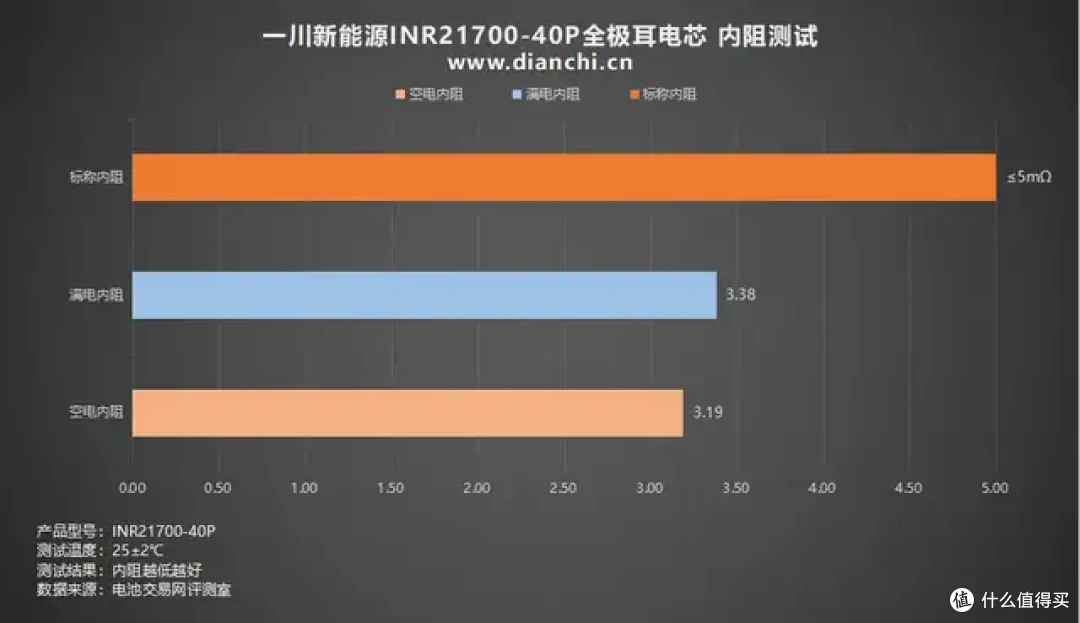

绘制出柱状图，可以看到 4.2V满电内阻为 3.38mΩ，2.5V空电内阻为 3.19mΩ。

充电测试

看完外观，进入正题；以下将进行多倍率充电测试。

0.2C充电

首先使用0.2C为一川新能源INR21700-40P全极耳电芯充电，设置电流为 800mA，充电截止电压为 4.2V。

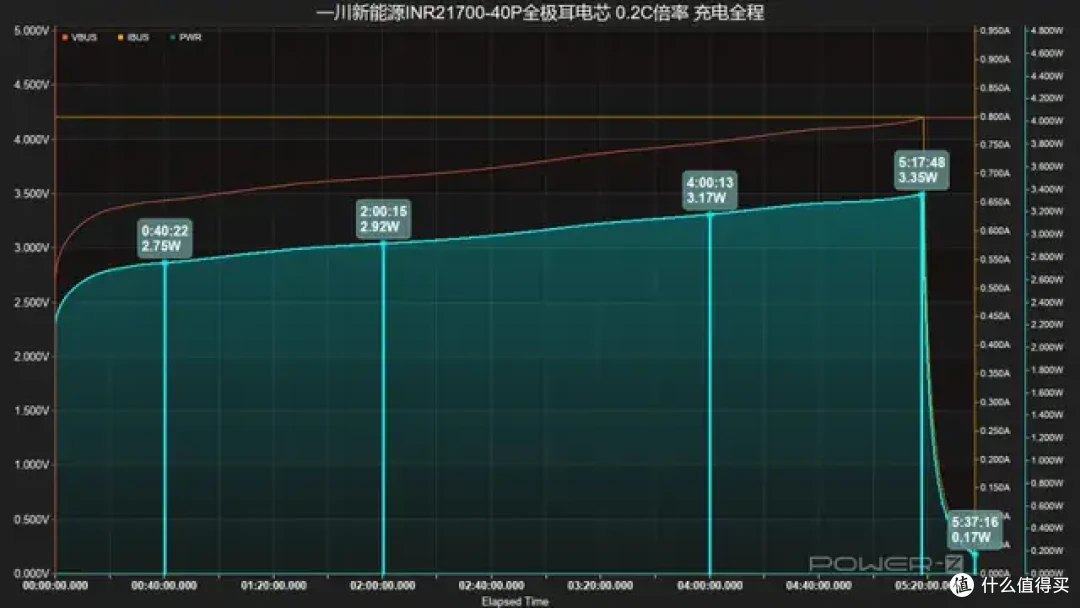

接通电源后，电压、功率持续上升，在5小时17分钟左右功率达到3.35W峰值，同时功率持续下降并进入涓流充电，20分钟后充电完成，总耗时5小时37分钟。

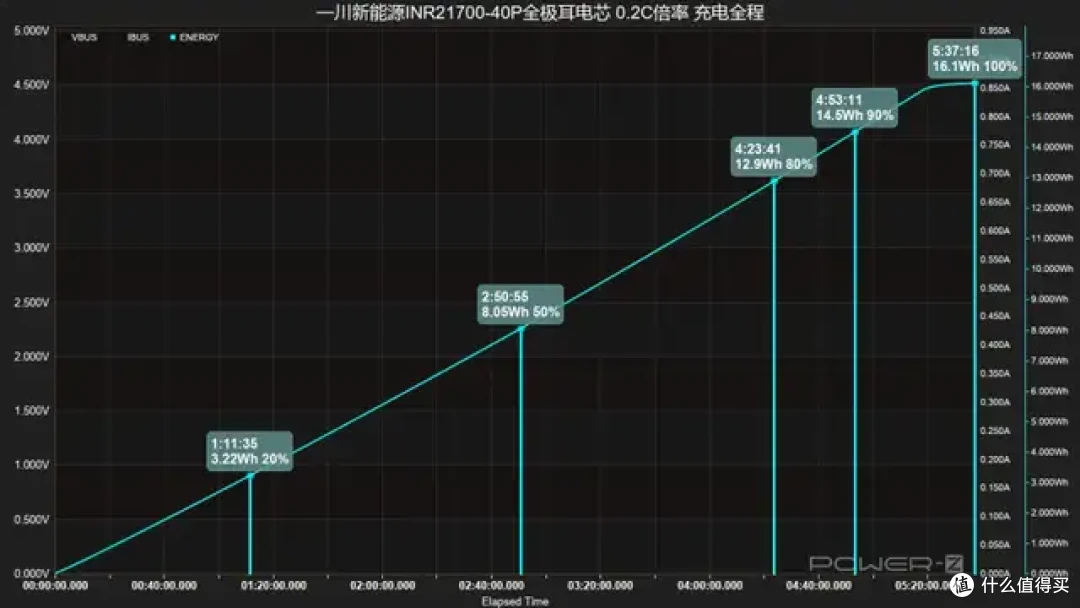

电量曲线方面，可以看到充至20%用1小时11分钟，充至50%用时2小时50分钟，同时充入能量为8.05Wh，第4小时23分钟充入电量80%，充入能量12.9Wh，完全充满则需5小时37分钟，完全充满能量为16.1Wh。

0.5C充电

首先使用0.5C为一川新能源INR21700-40P全极耳电芯充电，设置电流为 2000mA，充电截止电压为 4.2V。

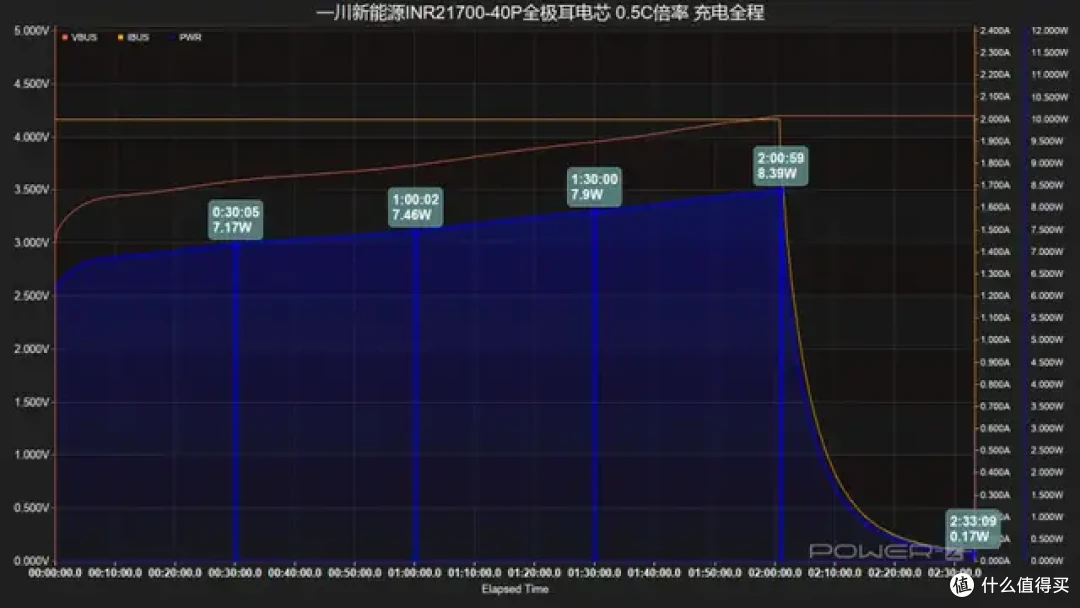

接通电源后，电压、功率持续上升，在2小时左右功率达到8.39W峰值，同时功率持续下降并进入涓流充电，33分钟后充电完成，总耗时2小时33分钟。

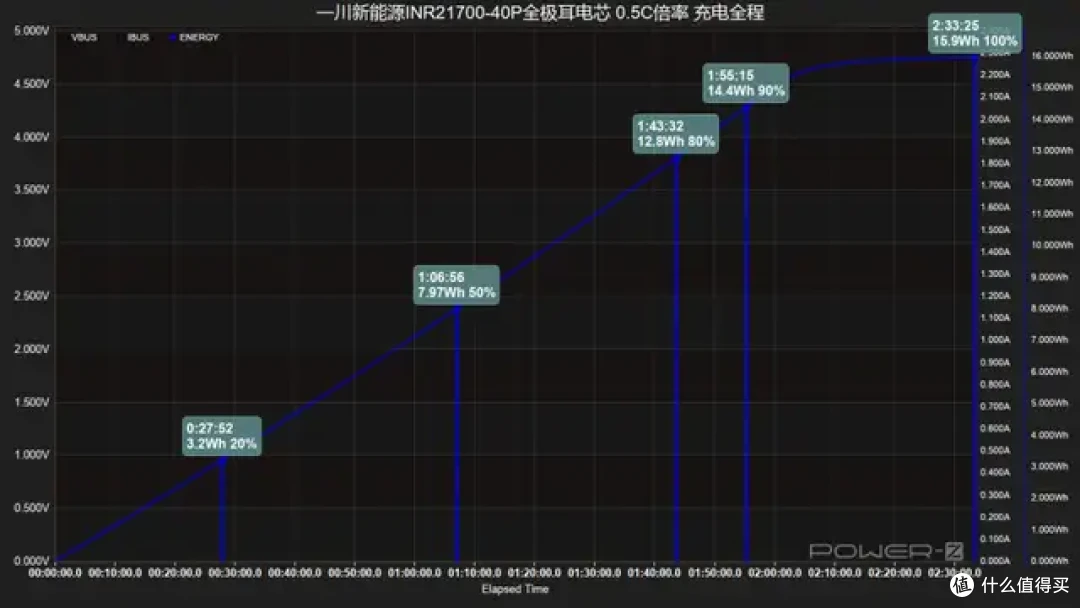

电量曲线方面，可以看到充至20%用27分钟，充至50%用时1小时06分钟，同时充入能量为7.97Wh，第1小时43分钟充入电量80%，充入能量12.8Wh，完全充满则需2小时33分钟，完全充满能量为15.9Wh。

1C充电

首先使用1C为一川新能源INR21700-40P全极耳电芯充电，设置电流为 4000mA，充电截止电压为 4.2V。

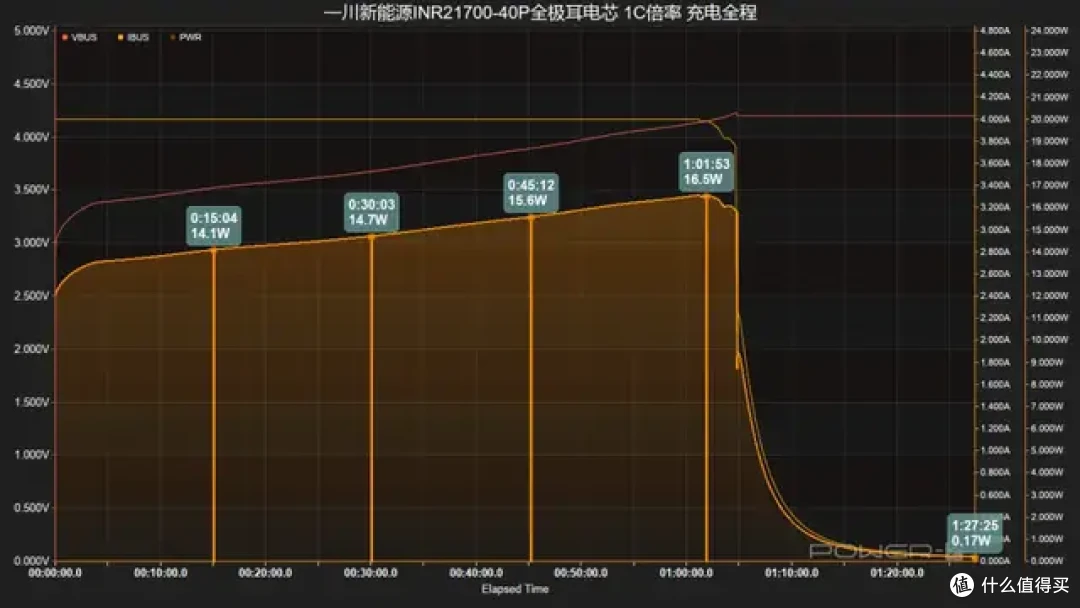

接通电源后，电压、功率持续上升，在1小时01分钟左右功率达到16.5W峰值，同时功率持续下降并进入涓流充电，26分钟后充电完成，总耗时1小时27分钟。

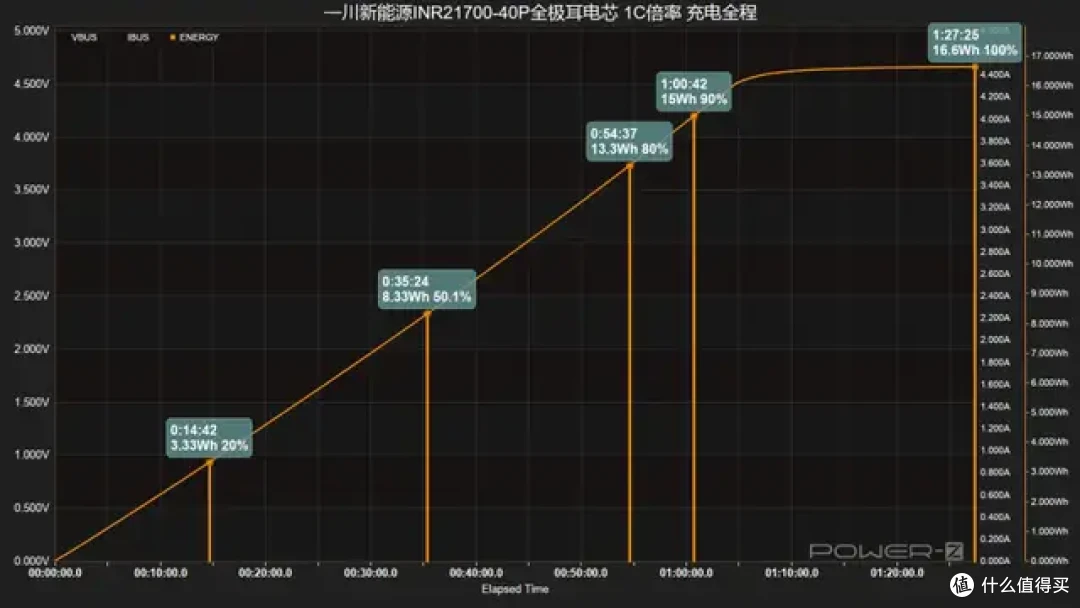

电量曲线方面，可以看到充至20%用16分钟，充至50%用时35分钟，同时充入能量为8.33Wh，第54分钟充入电量80%，充入能量13.3Wh，完全充满则需1小时27分钟，完全充满能量为16.6Wh。

2C充电

首先使用2C为一川新能源INR21700-40P全极耳电芯充电，设置电流为 8000mA，充电截止电压为 4.2V。

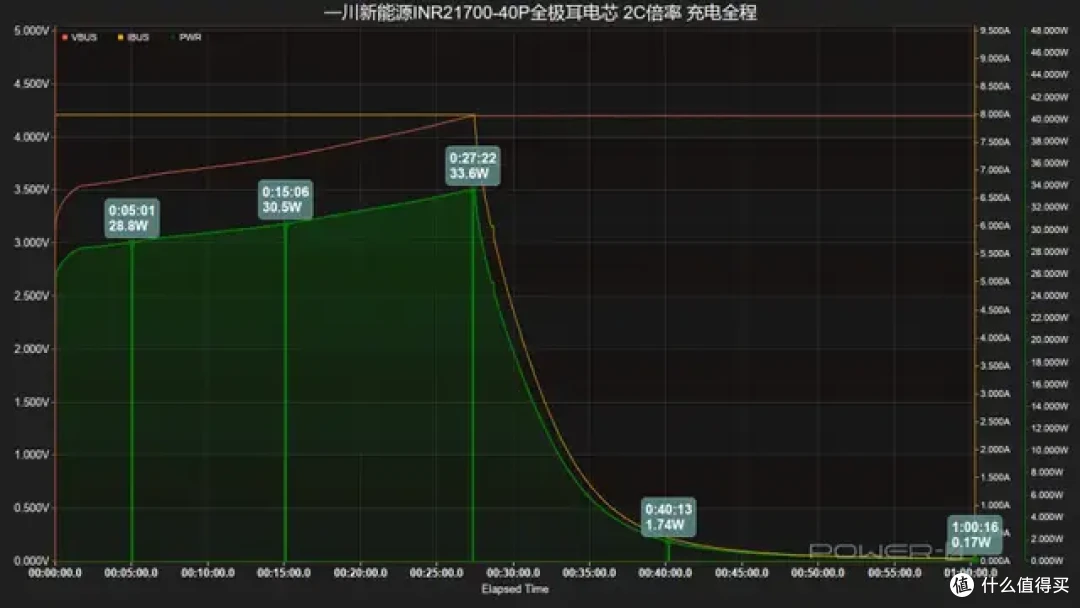

接通电源后，电压、功率持续上升，在27分钟左右功率达到33.6W峰值，同时功率持续下降并进入涓流充电，33分钟后充电完成，总耗时60分钟。

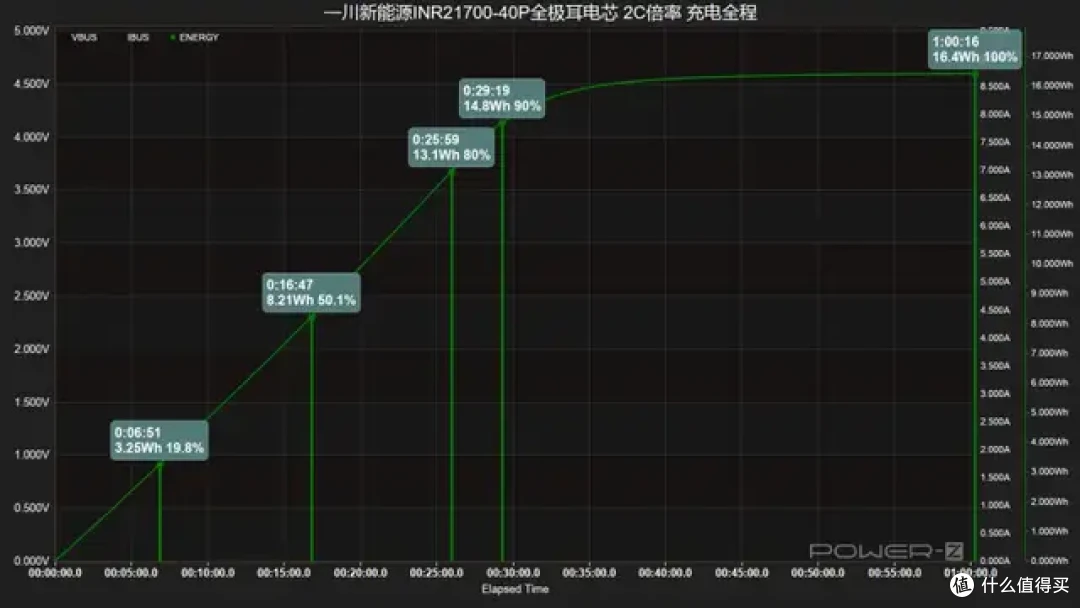

电量曲线方面，可以看到充至20%用6分钟，充至50%用时16分钟，同时充入能量为8.21Wh，第25分钟充入电量80%，充入能量13.1Wh，完全充满则需60分钟，完全充满能量为16.4Wh。

通过2050快充测试

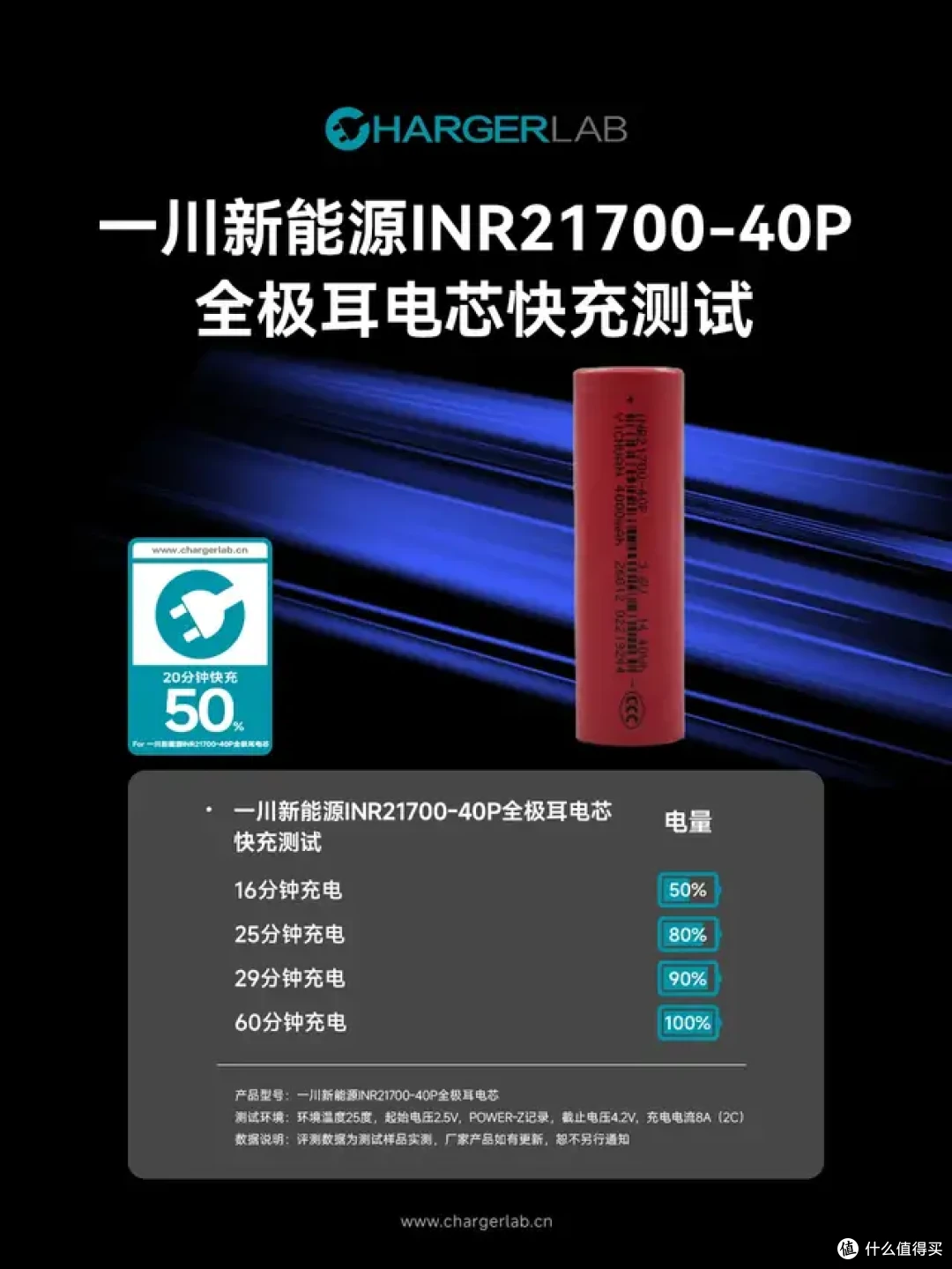

经测试，一川新能源INR21700-40P全极耳电芯在2C（8A）电流下，通过 ChargerLAB 充电实验室的2050快充测试，表现优异。

在日常生活中，快充已覆盖了大部分场景，大家却难判断快充带来的直观感受，ChargerLAB充电实验室为此推出“1050”“2050”“3050” 快充测试，以 “10分钟 / 20 分钟 / 30 分钟充电 50%” 为指标，用量化标准帮用户快速感知充电速度、简化选购决策。

电池交易网总结

经过全维度的实测验证，一川 INR21700P-4000mAh 全极耳电芯的高功率定位得到了充分印证：外观工艺规整、参数标识完备，实测内阻大幅优于标称值，0.2C 到 2C 各档位充电过程平稳高效，2C 倍率下仅需 60 分钟即可充满。

结合规格书中标称的高倍率放电能力、宽温度区间适应性与循环寿命，这款电芯可充分适配各类高功率设备的用电需求。 搭配同系列 5000mAh 高容量版本，一川科技 21700 全极耳电芯产品线覆盖了从极致功率到均衡全能的不同需求，为下游应用提供了灵活的选型空间。
