花小钱办大事:模块化方案搞定工作室电源中枢

一、方案速选
自制一台可调直流电源,是很多电子爱好者在工作台上做的第一件事——它能给你的Arduino、传感器、电机驱动板供电,能用来测试电路,还能给锂电池充电。用好了,它就是整个工作室的“能量中枢”。但在做这件事之前,面临的首要问题是:哪条路适合你?
1、三种主流方案对号入座
方案名称预估成本难度星级核心优势适用人群
极简入门派(废旧ATX改造)0元★★☆☆☆成本近乎为零,电流能力极强(单路12V可达20A以上),练手首选有基本焊接经验、动手能力强的初学者,或手头恰好有废旧电脑电源的爱好者
模块化组装派(DC-DC模块+表头)30-80元★★★☆☆性价比最高,接线简单,外观整洁,参数可精确控制大多数电子爱好者,尤其是希望获得稳定可靠工具的用户
极客数控派(Arduino/单片机控制)50-150元★★★★☆可程控、存储预设、支持多通道,适合有编程基础的用户有单片机开发经验、追求功能扩展性的进阶用户

三种自制可调直流电源方案对比

明确劝退高压分立元件方案。从零搭建线性电源涉及220V市电处理、变压器选型、整流滤波设计,入门门槛高、安全风险大,不推荐作为首个项目。综合易用性、可靠性和成本,模块化组装方案是性价比最优的通用解。1
2、核心元器件采购清单
必买件

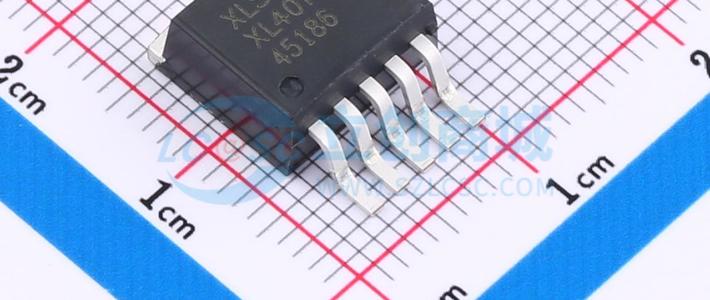

降压模块:推荐XL4015或XL6009,输入电压范围6-36V,输出电压0-30V或0-32V,最大输出电流3-5A。选购时务必确认模块功率余量大于预期最大输出功率的1.5倍,例如计划输出120W,应选择180W规格的模块。数字电压电流表头:建议选用四线制表头,测量精度更高,避免线损导致的读数误差。表头需支持0-30V电压和0-5A电流通用范围。输入输出接线端子:DC电源插座(5521规格)用于电源输入,香蕉插座或接线端子用于输出,电流规格需≥10A。
23
选配件
散热风扇:12V供电,尺寸25-40mm,带温控开关可根据温度自动启停。电位器旋钮:10K多圈精密电位器配合直径16-20mm旋钮使用,手感细腻、调节精度高。保险丝座与保险丝:5A规格玻璃管保险丝,串联在输入端提供过流保护。拨动开关:用于控制电源总开关,建议选用带指示灯的型号。
4
外壳材料
推荐使用尺寸≥150mm×100mm×50mm的塑料盒,为内部元件留足走线空间和散热余地。也可根据个人需求下载3D打印文件自制外壳,但需注意材料耐温性能。
5
二、硬件组装
1、模块测试与预处理
正式组装前,所有模块必须经过独立测试。这一步的核心目的是将故障排除在装入外壳之前——一旦元件被固定在壳体内,排查短路的难度会成倍增加。6
  1. 低压通电测试
    使用可调电源给降压模块供电,从低电压开始(如5V),观察模块指示灯和表头显示是否正常。确认模块能启动后,再逐步提高输入电压至额定范围上限。
    6
  2. 电压调节线性度检查
    旋转模块上的多圈电位器(或外接电位器),观察输出电压是否连续变化,有无跳变或死区。若调节过程中电压出现突变,说明电位器接触不良,需要更换。
    7
  3. 散热片固定性确认
    检查模块自带散热片是否牢固,螺钉是否拧紧。若散热片松动,在后续使用中可能因接触不良导致过热。必要时可额外涂抹导热硅脂并加固固定。
    8
2、内部布局与接线逻辑
内部走线的核心原则是:强电弱电分开、大电流小电流分开、主回路与控制回路分开。这样做不仅关乎美观,更直接影响电源的抗干扰能力和长期可靠性。9
供电路径
DC电源插座(5521)→ 保险丝座 → 降压模块输入端。这条路径上的导线应选择AWG18或更粗的规格,确保能承受最大工作电流。主回路导线绝缘层应完好,避免裸露铜丝与外壳接触。
9
控制路径
电位器三个引脚中,中间脚为信号输出,两侧分别为VCC和GND。接线前用万用表确认引脚定义,错误连接可能导致调节方向相反或模块损坏。控制线可用AWG22-24的细导线。
7
输出路径
降压模块VOUT+ → 电流表采样线 → 电压表采样线 → 输出端子。电流表需串联在主回路中测量电流,电压表则并联测量输出端电压。采样线应直接焊接在模块输出焊盘上,再用短线连接到表头和端子,减少接触电阻。
10
辅助供电
若加装散热风扇,通常从模块输入端取电(12V)。需注意电压匹配——部分降压模块输入电压较高(如24V),直接接风扇可能烧毁,建议通过独立降压电路或DC-DC子模块为风扇供电。
11
3、外壳开孔与固定
开孔是最考验耐心的环节。建议采用“先假组装测量,再正式开孔”的方法——先把所有元件摆进外壳,用记号笔在面板上标出大致位置,微调至布局合理后再正式钻孔。这样可以避免返工。12
常见开孔尺寸参考:数字表头通常需要φ52-58mm圆孔;电位器和开关需要φ10-12mm圆孔;香蕉插座需要φ8-10mm圆孔;DC电源座需要φ5.5×2.1mm内径圆孔。具体尺寸以实际购买元件为准,开孔前务必用游标卡尺测量后再钻孔。12
模块底部应加装绝缘垫片(如环氧树脂板或PVC垫),防止金属外壳与模块焊盘短路。若使用金属外壳,电源输入部分必须做好隔离,金属外壳应连接保护地线。13
三、调试校准
1、电压电流精度校准
校准的目标是让表头显示值与实际输出值一致。校准应在带负载条件下进行,因为空载与带载时的输出电压存在差异。14
  1. 准备基准表
    使用精度不低于±0.5%的万用表作为参照,将红黑表笔并联在电源输出端。
    14
  2. 设定测试点
    分别将电源调至5V、12V、24V等常用电压值,记录万用表实测值与表头显示值的偏差。
    14
  3. 调节校正电位器
    若模块或表头带有校准电位器(通常为蓝色多圈微调),顺时针旋转可微调输出电压,逐步缩小显示值与实测值的差距。目标是误差小于0.1V。若无校准电位器,记录固定偏差值,使用时在心中换算即可。
    14
2、负载测试与温升检查
负载测试是验证电源真实带载能力的关键步骤,不可省略。准备一只大功率电阻(如50Ω/50W)或多个12V卤素灯泡串联作为假负载。6
  1. 渐进加负载
    先将假负载接入电源,逐步调高输出电流。每增加一次电流,稳定运行2-3分钟后观察电压是否跌落、散热片温度是否正常。
    6
  2. 80%额定电流测试
    将电流调至模块额定值的80%(例如5A模块测试到4A),连续运行10分钟。用手背触摸散热片外侧——若温度超过60℃,说明散热能力不足,需要加强散热或降低使用功率。
    6
  3. 安全红线
    测试过程中若发现输出电压明显下跌(超过0.5V)、散热片烫手无法触碰、或听到异常噪声,应立即切断电源,检查原因。强行继续运行可能导致模块永久损坏。
    6
四、常见问题与避坑指南
模块发热严重甚至烧毁是DIY电源最常见的故障形态。DC-DC降压模块在转换电压时会产生损耗,这部分能量最终转化为热量。发热程度与输入输出电压差、负载电流、散热条件密切相关。长时间在高温下工作会加速元件老化,甚至当场损坏。解决思路很明确:加大散热片、增加风扇、改善空气流通、避免满负荷长时间运行。15
输出电压调不下去或调节过程中跳变,通常问题出在电位器。廉价电位器的碳膜磨损或接触弹片老化,会导致调节过程中信号断断续续。遇到这种情况,拆下电位器测量三个引脚间的阻值变化是否连续平缓,若有跳变则更换为多圈精密电位器。16
数字表头显示闪烁或数值不稳定,是一个容易被忽视但影响使用体验的问题。其根源往往是采样线接触不良或受到主回路电磁干扰。处理方法:确保电压采样线和电流采样线直接焊接在模块输出焊盘上,不使用插针转接;采样线走向应与主回路大电流导线保持5cm以上距离,避免平行走线;必要时可在表头电源两端并联10μF和0.1μF去耦电容。17
普通DC-DC模块的输出纹波通常在50-200mV范围内,对于大多数数字电路和电机驱动足够使用。但若用于音频放大器、精密传感器供电等对噪声敏感的场合,纹波可能引入底噪或测量误差。改善方案:在输出端子两端并联一个大容量电解电容(如470μF)叠加一个低ESR陶瓷电容(如0.1μF),高频纹波会被有效滤除。18
最后,也是最重要的一点:安全是一切的前提。自制电源涉及焊接、走线和可能的市电接入,操作时务必遵守基本规范:严禁在通电状态下插拔输出线或调整内部接线;每次操作前确认电容已放电;金属外壳必须连接保护地线;为防止意外开机,可在面板上贴上醒目的“断电操作”提示。养成良好的操作习惯,比任何保护电路都可靠。19
