前言

近期，小米推出了一款兼顾大容量与颜值的新国标移动电源。这款产品在外观上采用了简约的莫兰迪色系设计，机身圆润贴手，并且创新地将自带的USB-C快充线与提手功能合二为一，提升了外出的便携性。

相关阅读：推动安全升级，小米成为移动电源新国标起草单位

该产品支持最大45W的双向快充，并且兼容PD/PPS、QC3.0以及小米澎湃秒充等快充协议，能够为主流品牌的智能手机、平板等多设备快充。

机身配备了USB-C自带线、独立的USB-C接口以及USB-A接口，可同时为三台设备供电，充分解决出行的多设备续航需求。其内置20000mAh的大容量电池，符合国际航空标准，可直接携带上飞机。

小米这款移动电源通过了2026年新国标认证，电芯通过针刺、挤压等测试，并支持智能管理功能，让电池温度、健康度等信息完全透明化。

充电头网以往也评测过这款产品。

相关阅读：电芯信息可溯源，小米新国标自带线充电宝 45W 评测

下文充电头网为大家带来详细的产品拆解，一探其内部做工用料。

产品外观

从包装盒正面来看，整体延续了小米一贯的白色简约风格，上方印有小米Logo及小米自带线移动电源 20000 45W字样以及产品渲染图。

包装盒背面印有详细的产品规格参数与制造商信息。

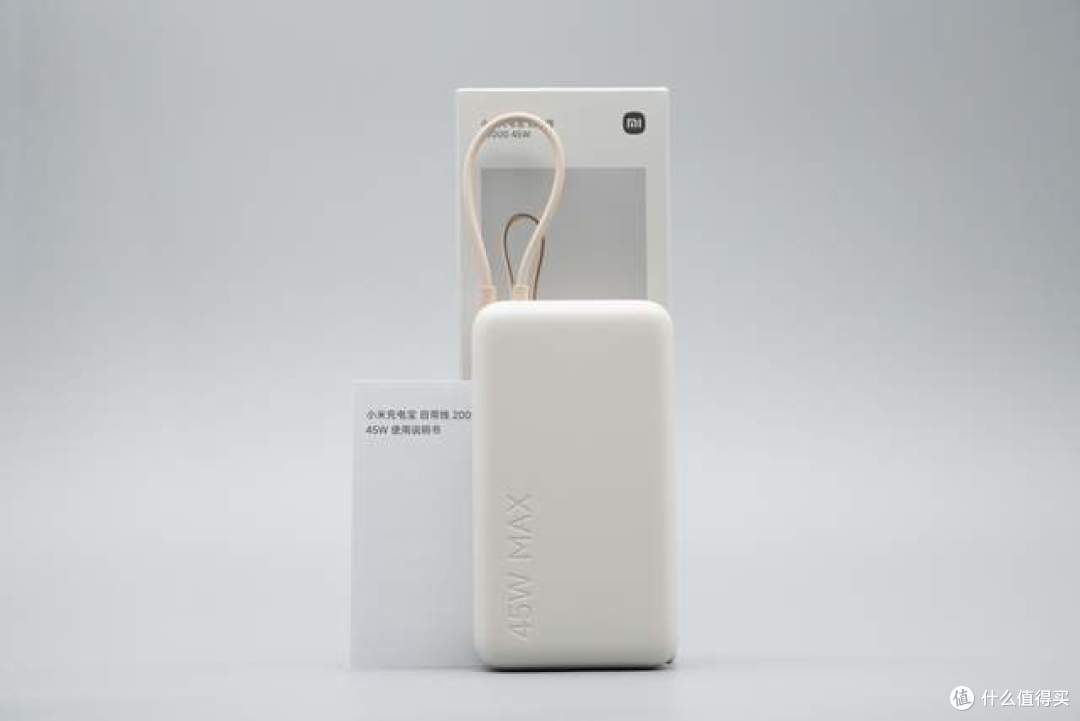

打开包装，内部包含了移动电源本体以及一份使用说明书。

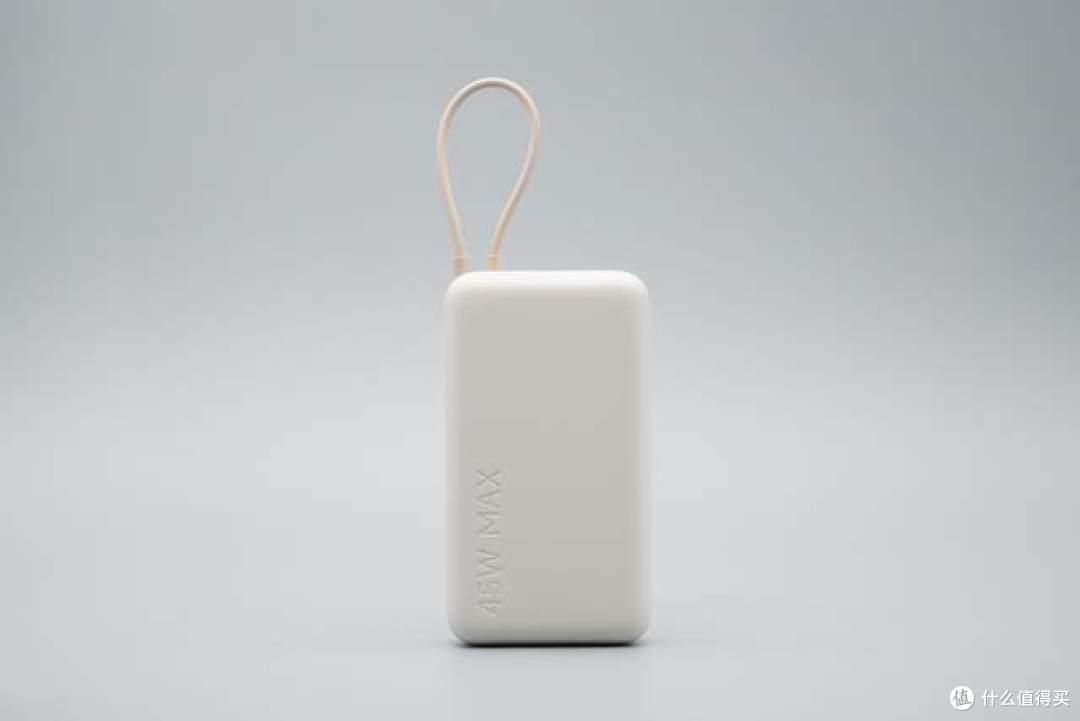

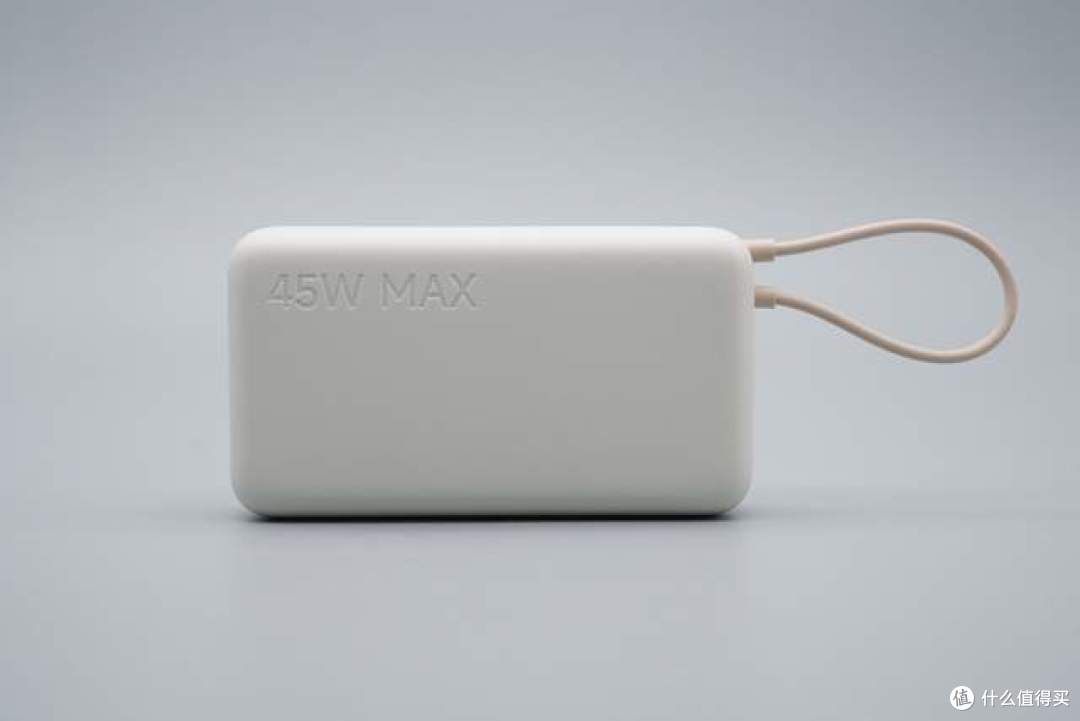

机身正面和侧面凹印有显眼的45W MAX字样，产品自带一根与机身同色系的USB-C充电线。

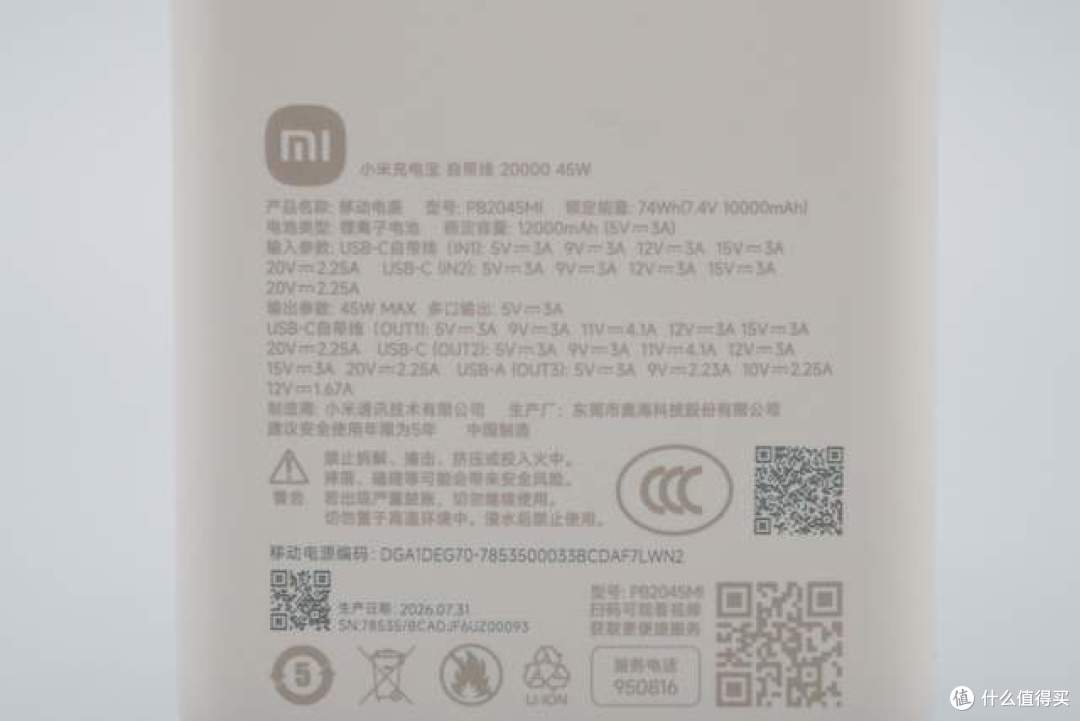

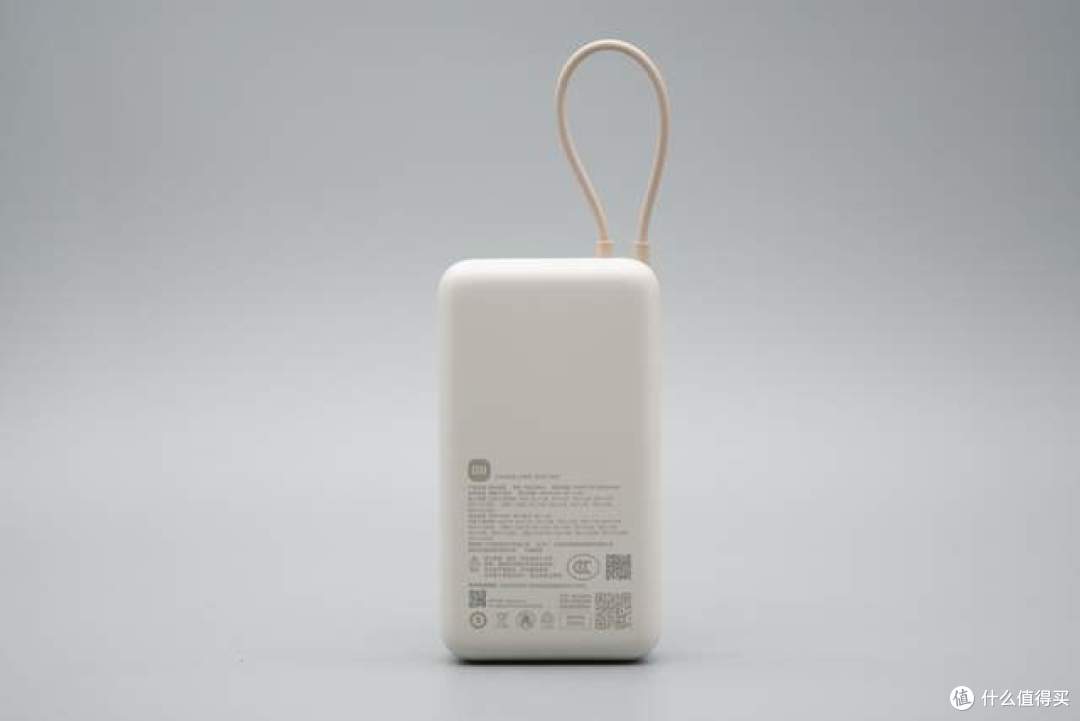

移动电源背面下方印有具体的参数信息。

品名：小米充电宝自带线20000 45W

产品名称：移动电源

型号：PB2045MI

电池类型：锂离子电池

额定能量：74Wh (7.4V 10000mAh)

额定容量：12000mAh (5V 3A)

输入参数：

USB-C 自带线 (IN1)：5V 3A / 9V 3A / 12V 3A / 15V 3A / 20V 2.25A

USB-C (IN2)：5V 3A / 9V 3A / 12V 3A / 15V 3A / 20V 2.25A

输出参数：

最大输出：45W MAX

多口输出：5V 3A

USB-C 自带线 (OUT1)：5V 3A / 9V 3A / 11V 4.1A / 12V 3A / 15V 3A / 20V 2.25A

USB-C (OUT2)：5V 3A / 9V 3A / 11V 4.1A / 12V 3A / 15V 3A / 20V 2.25A

USB-A (OUT3)：5V 3A / 9V 2.23A / 10V 2.25A / 12V 1.67A

制造商：小米通讯技术有限公司

生产厂：东莞市奥海科技股份有限公司

建议安全使用年限：5年

产地：中国制造

移动电源整体外观圆润，采用了莫兰迪色系的简约设计，特有的微曲正反双面和全弧面侧面设计，让握持时自然贴合手掌，触感温润舒适。

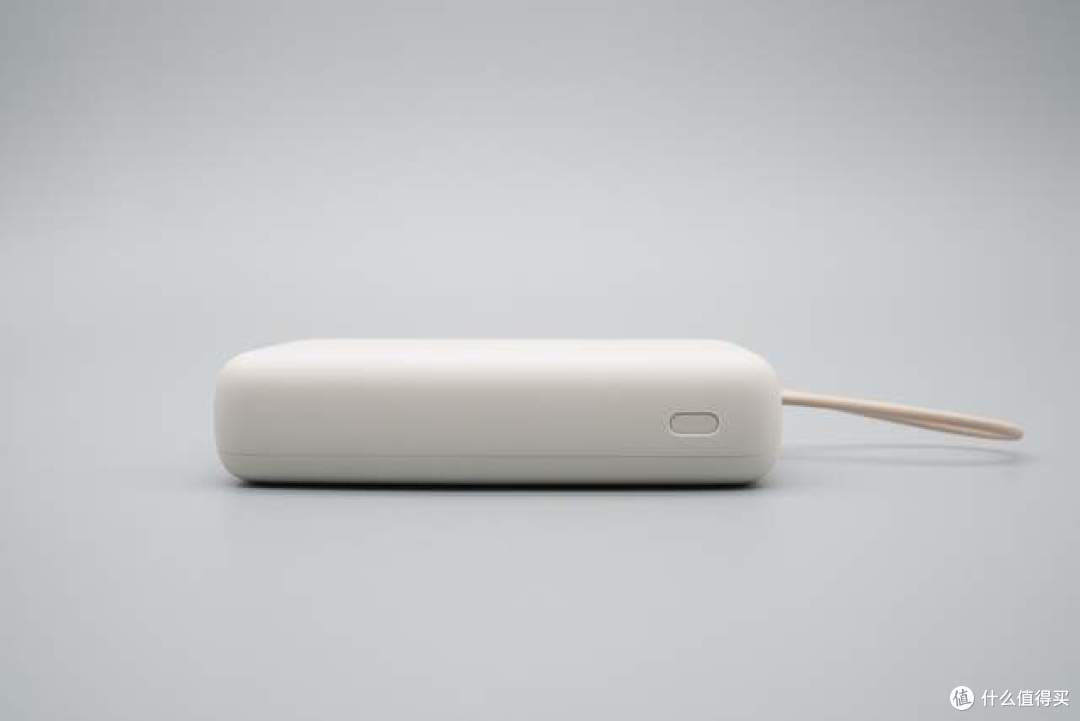

另一侧配置了一枚腰圆形的电源按键，按键略凹于机身，具有防误触设计。

产品自带线的USB-C端子设有专属收纳位，告别线缆缠绕烦恼。

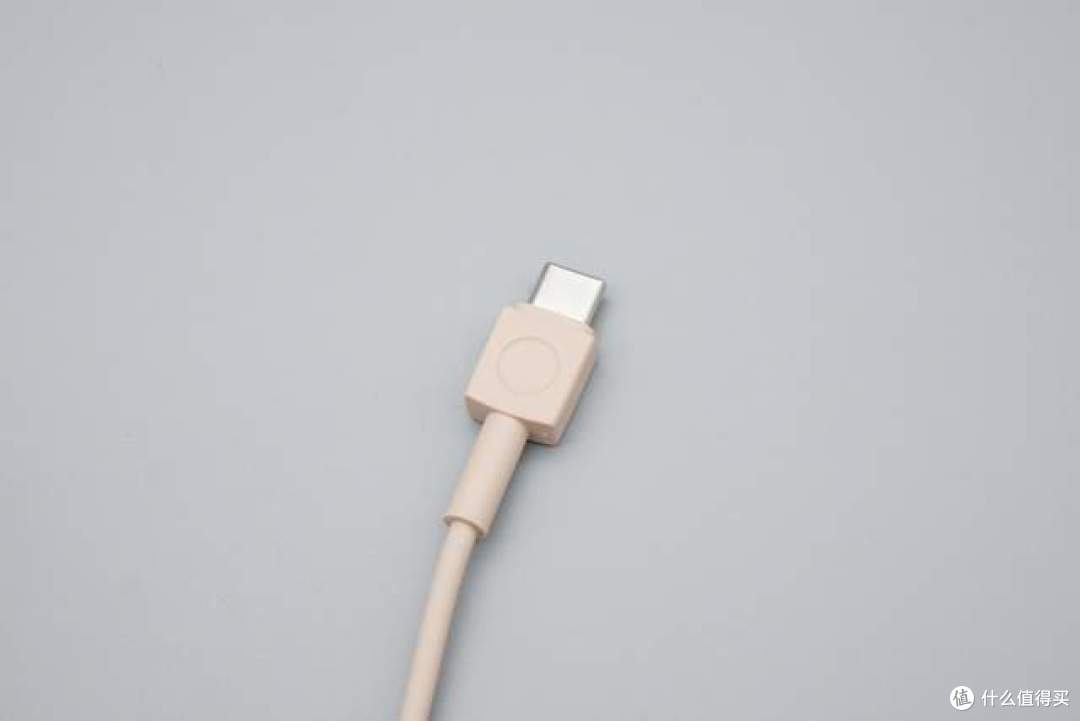

USB-C自带线的端子采用注塑工艺，并设有加长网尾。

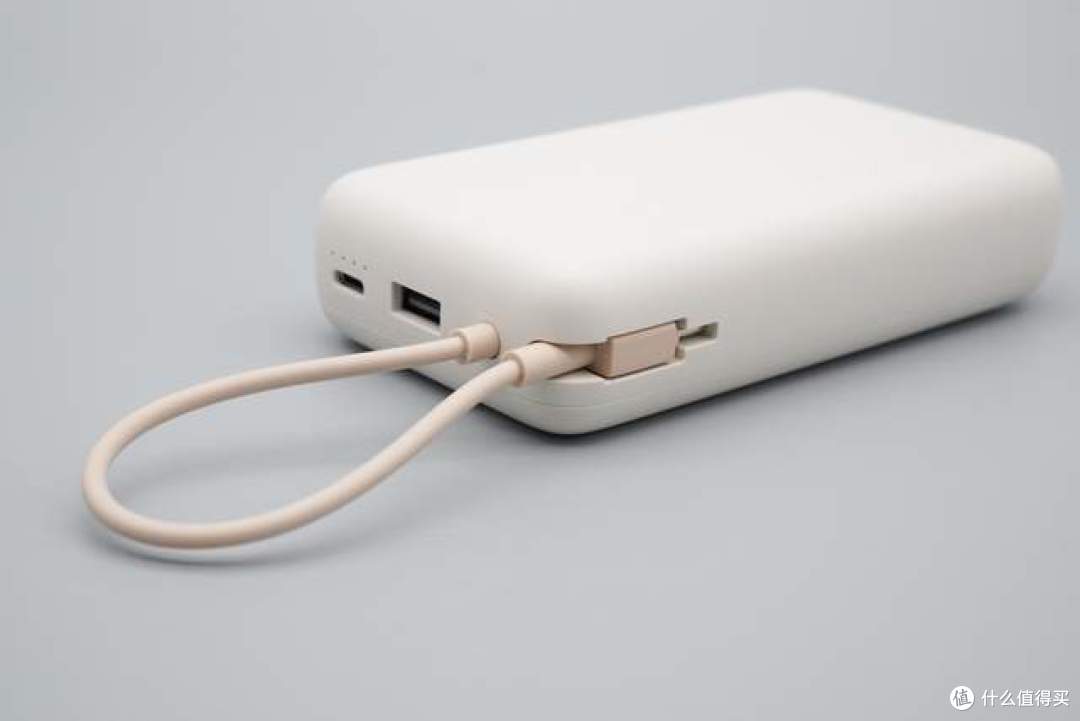

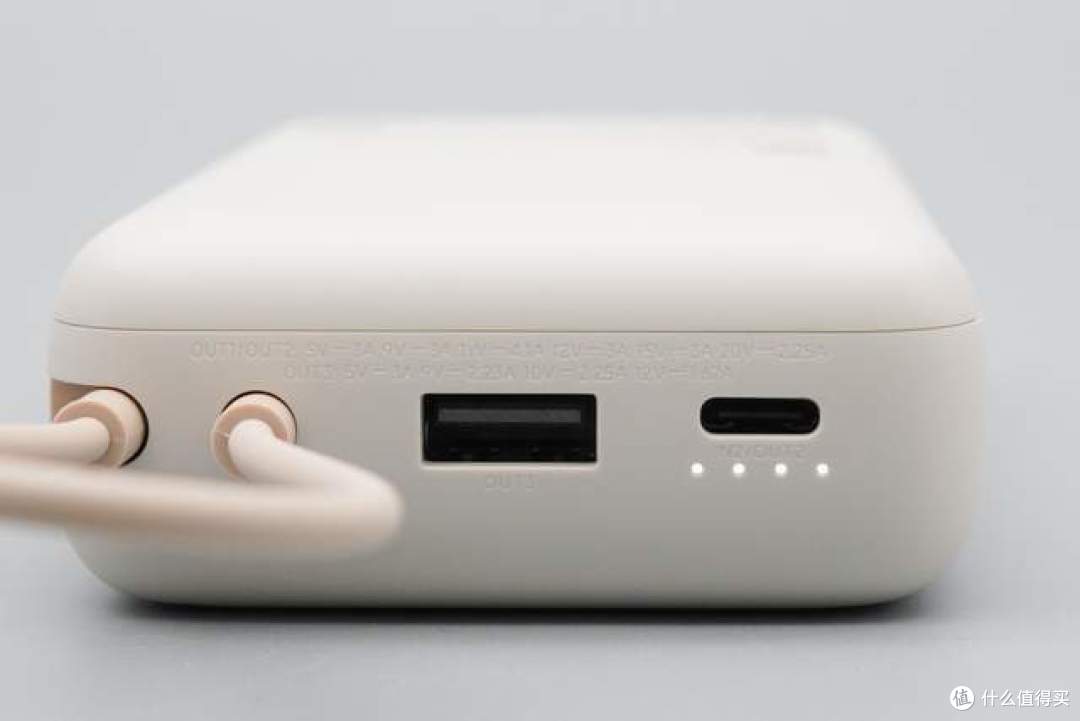

接口面特写，从左至右依次为自带USB-C线缆、USB-A接口、USB-C接口以及四颗白色的LED电量指示灯。

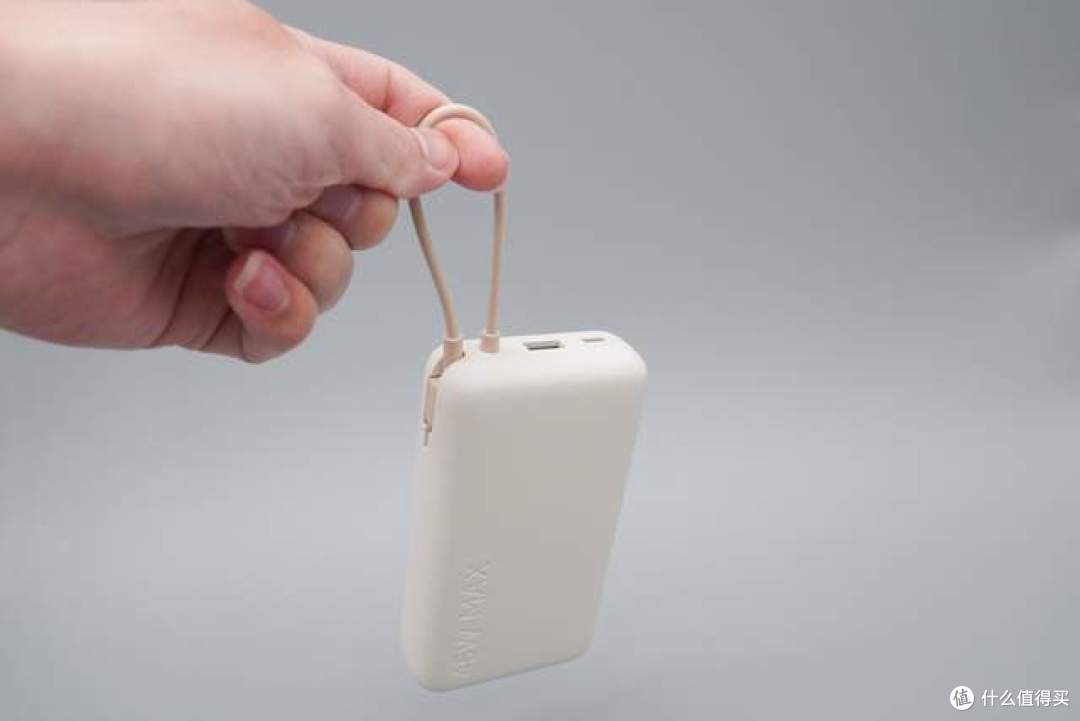

这根自带USB-C线缆兼具提手功能，用户可直接提拎外出，兼顾便携与实用性。

产品尺寸重量

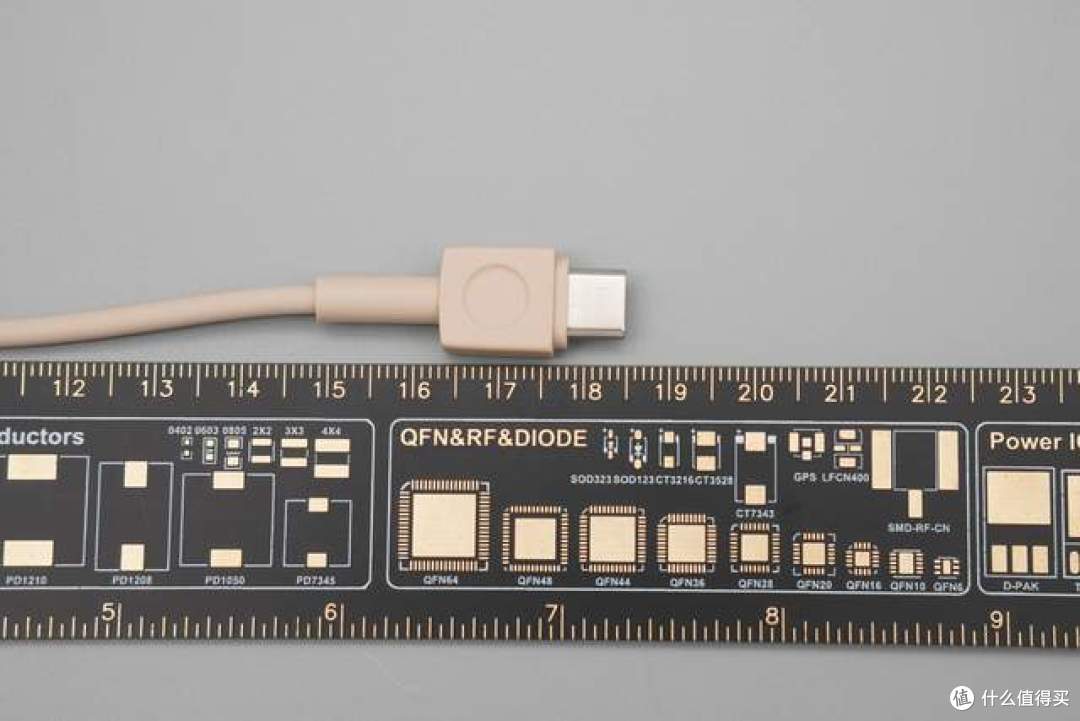

测得自带线长度约为18.5mm。

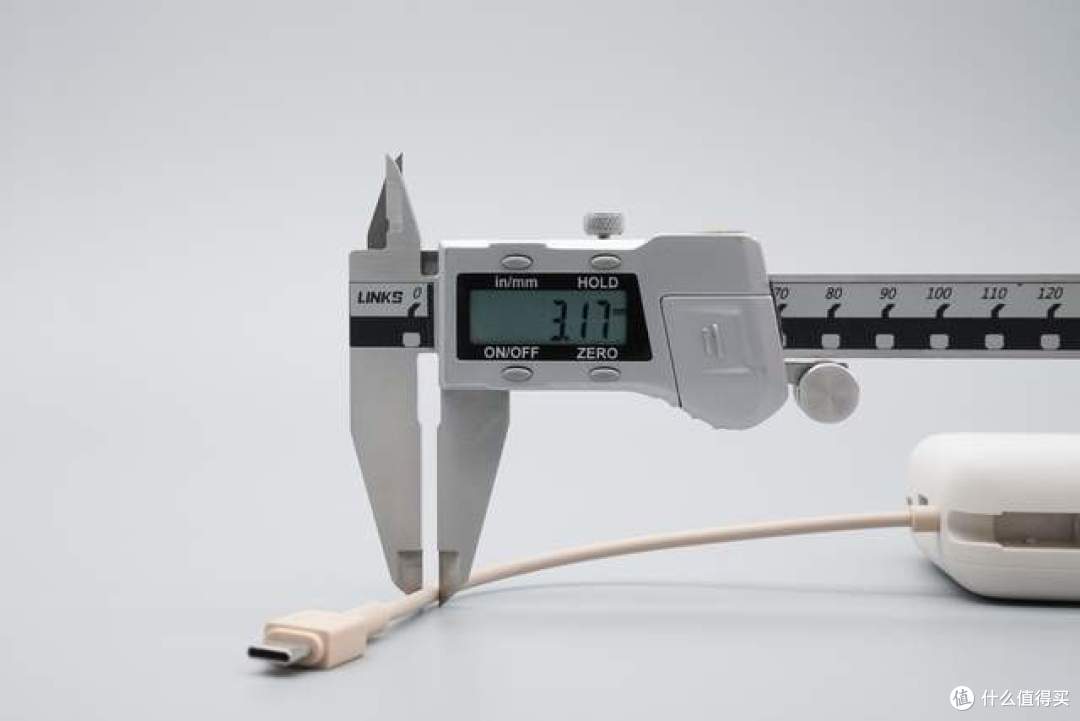

使用游标卡尺测得自带线缆的线径约为3.17mm。

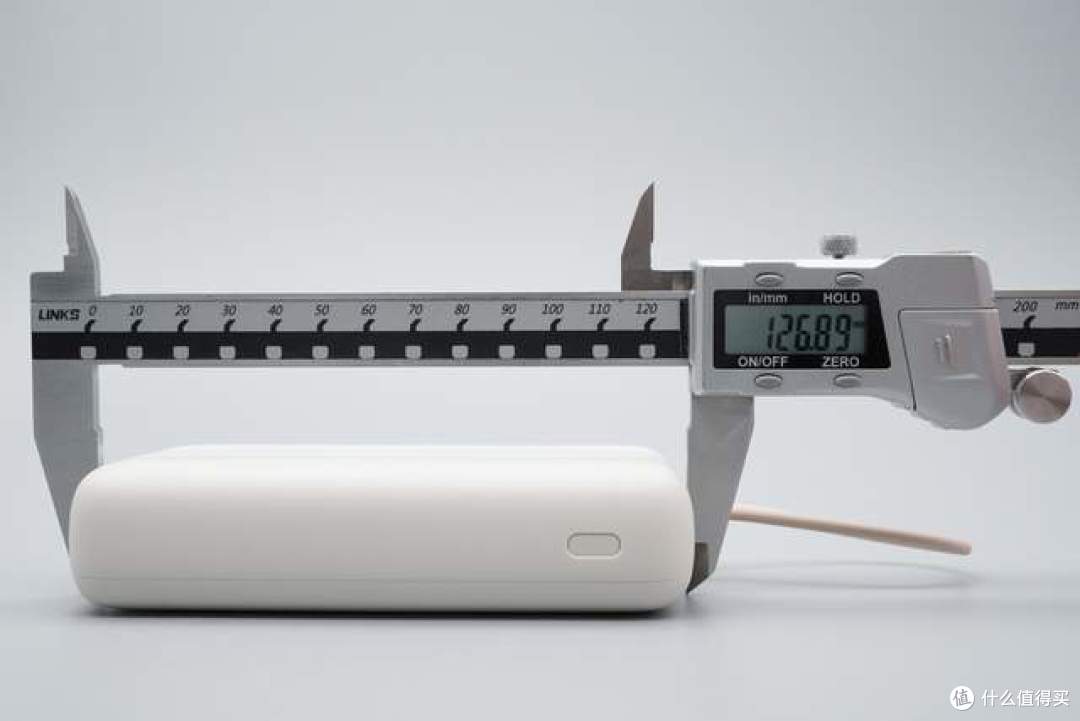

测得移动电源机身的长度约为126.89mm。

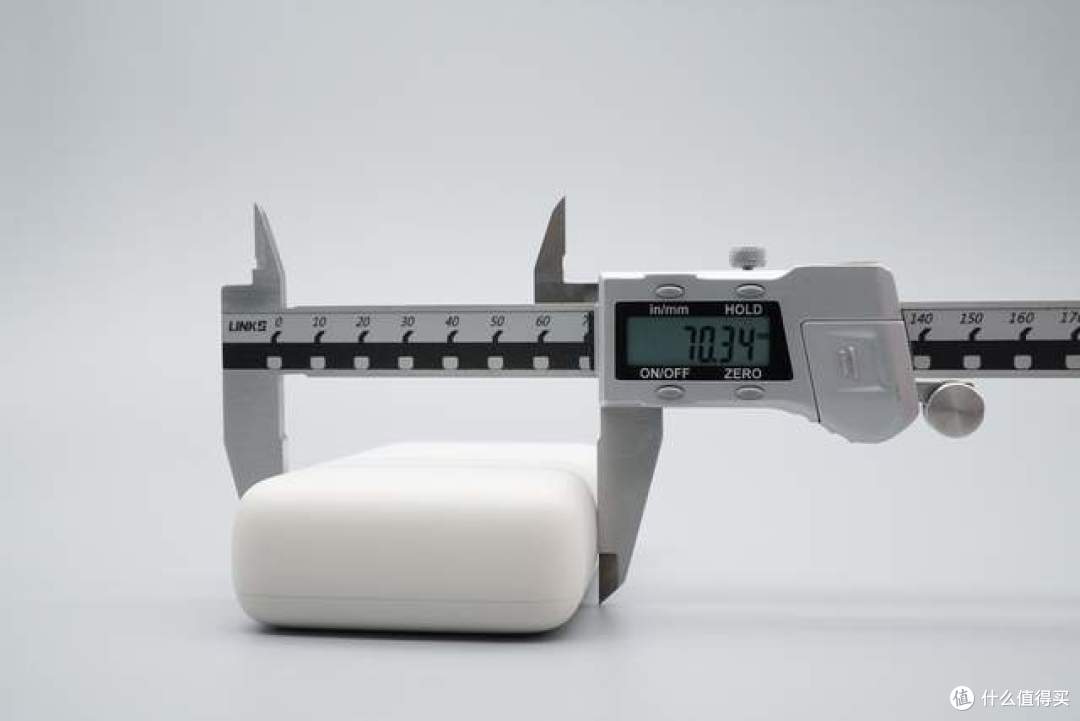

机身的宽度约为70.34mm。

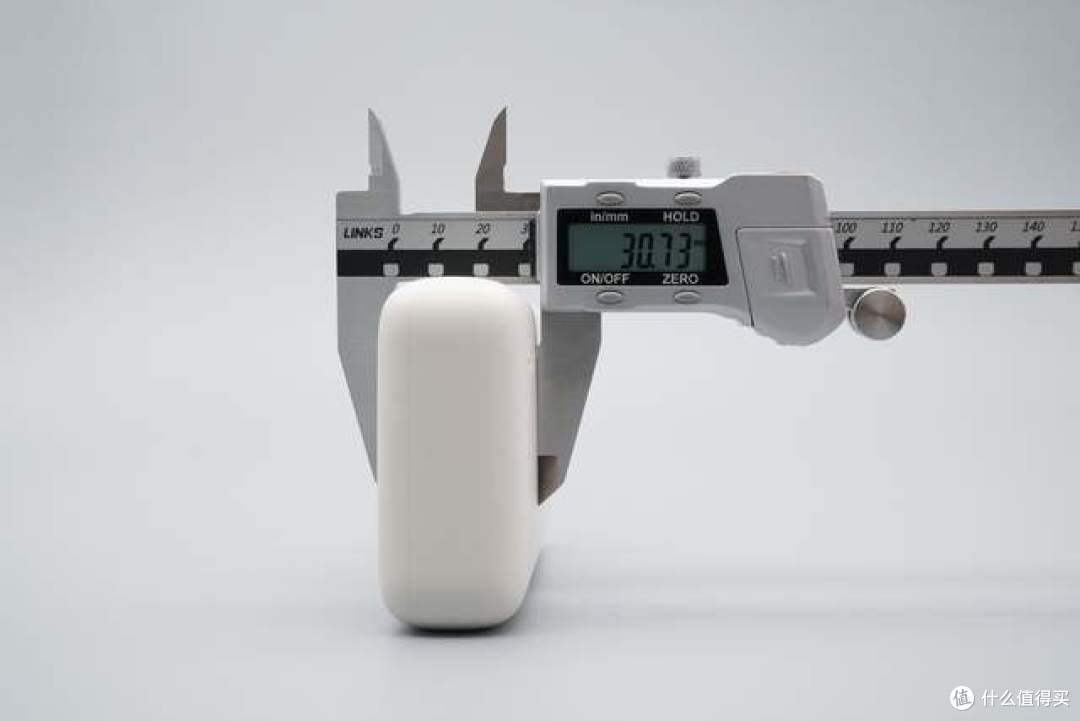

机身的厚度约为30.73mm。

产品快充协议兼容性

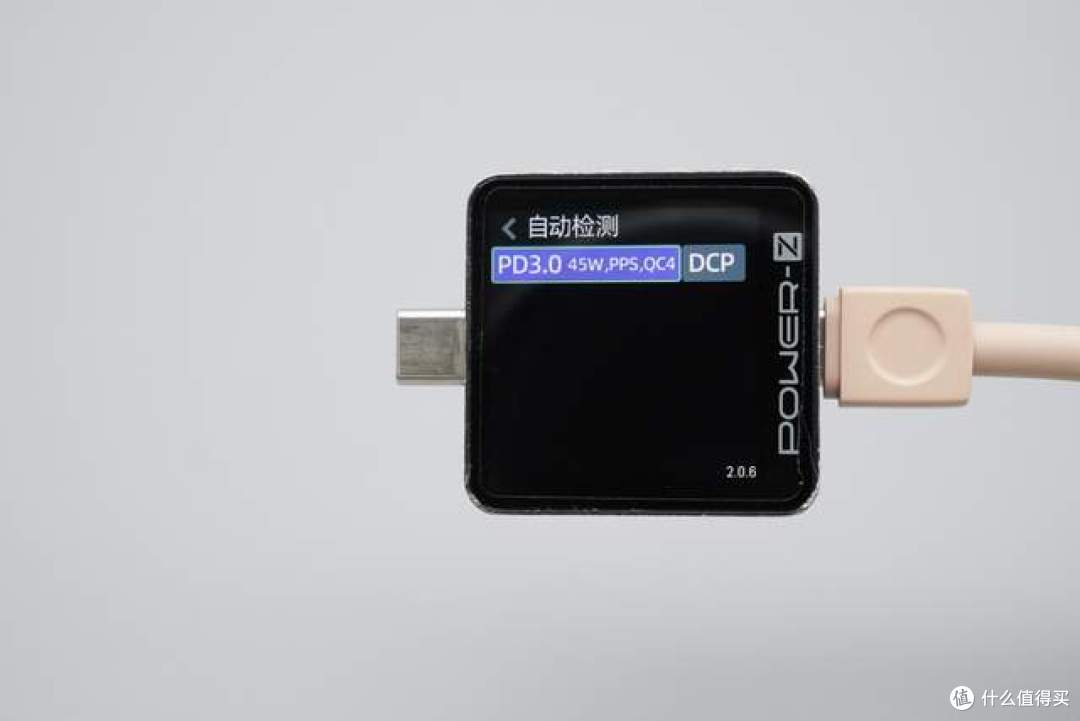

使用POWER-Z测试仪对USB-C自带线进行快充协议检测，测得支持PD3.0/PPS、QC4以及DCP协议。

相关阅读：POWER-Z KM003C 快充协议检测功能教程及说明

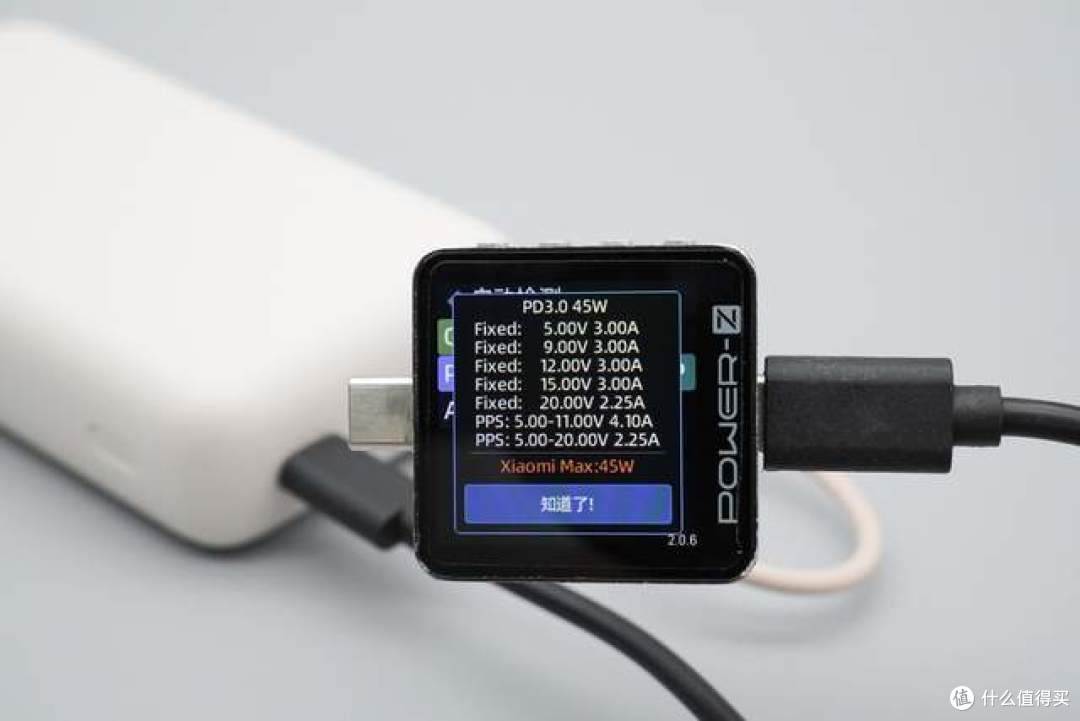

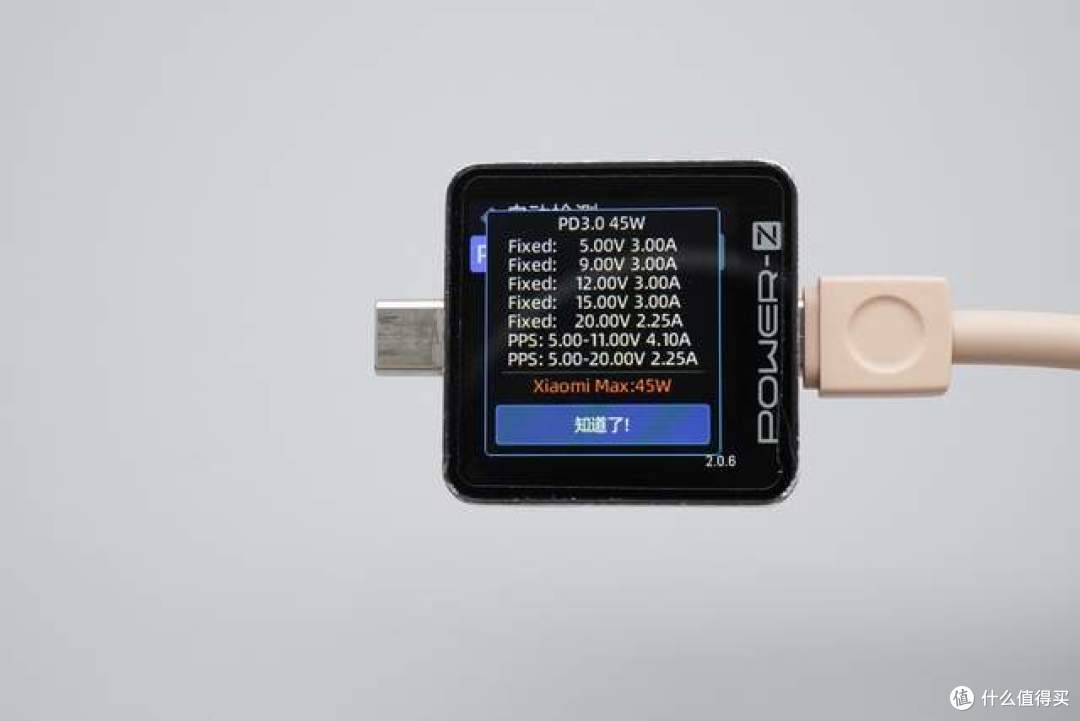

PDO报文显示USB-C自带线具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及5-11V 4.10A、5-20V 2.25A两组PPS电压档位，同时还测得支持小米45W澎湃秒充。

相关阅读：POWER-Z KM003C读取PDO报文实操教程

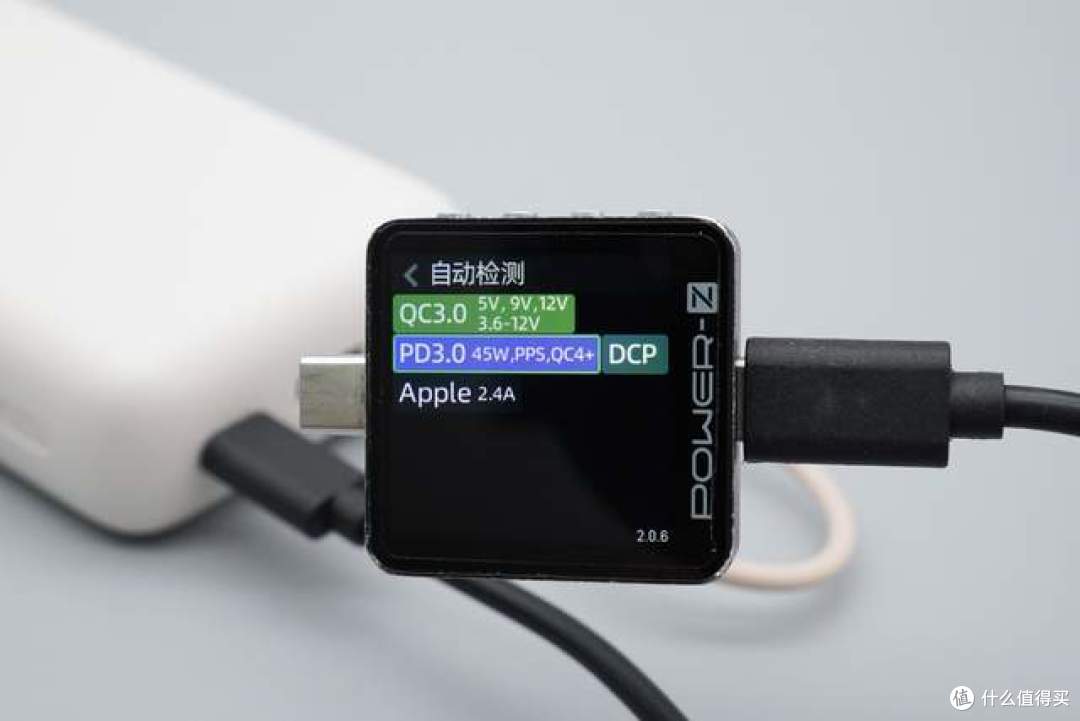

测得支持USB-C接口支持QC3.0、PD3.0/PPS、QC4、DCP、Apple 2.4A协议。

PDO报文显示USB-C接口具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及5-11V 4.10A、5-20V 2.25A两组PPS电压档位，同时还测得支持小米45W澎湃秒充。

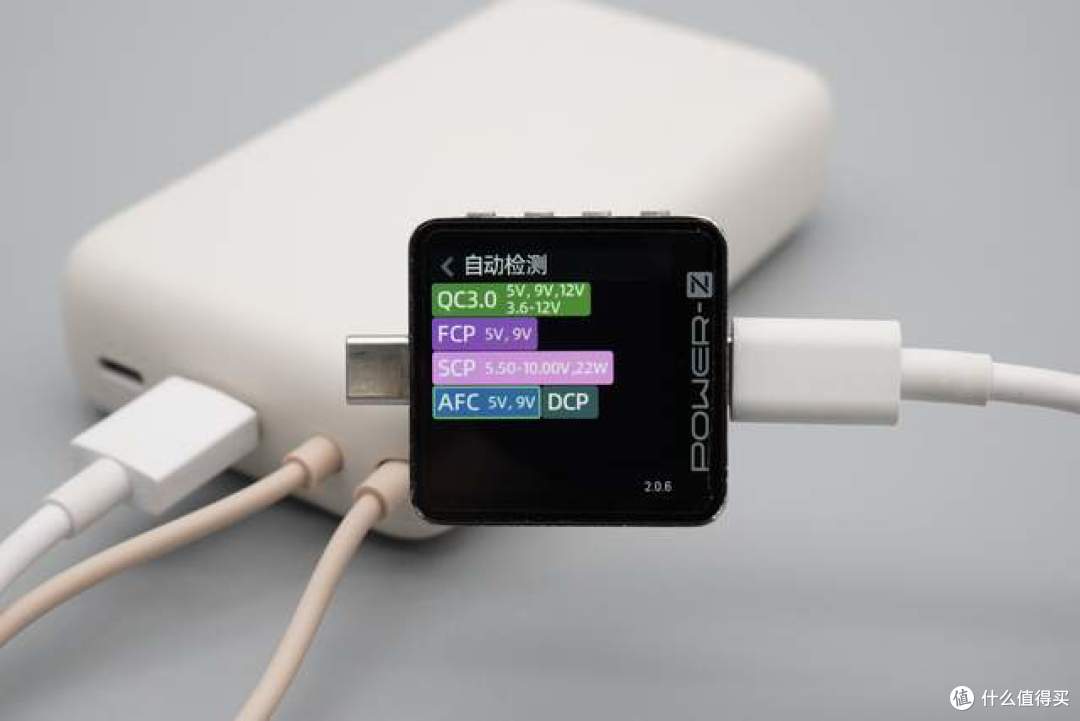

测得USB-A接口支持QC3.0、FCP、SCP、AFC及DCP等快充协议。

产品智能交互

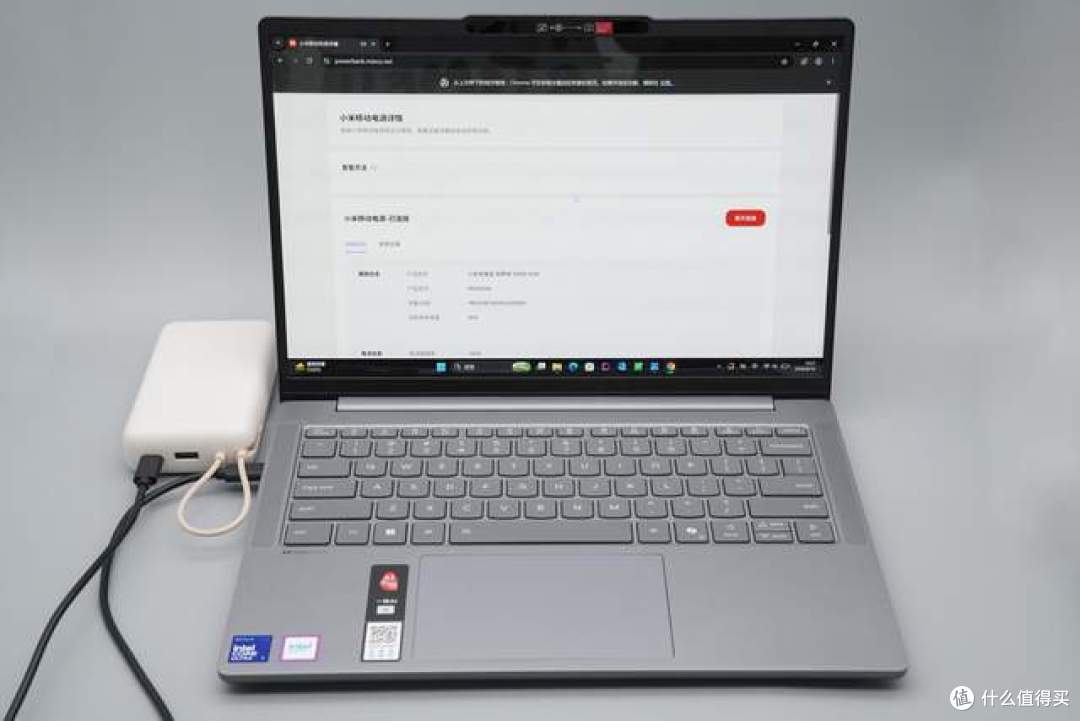

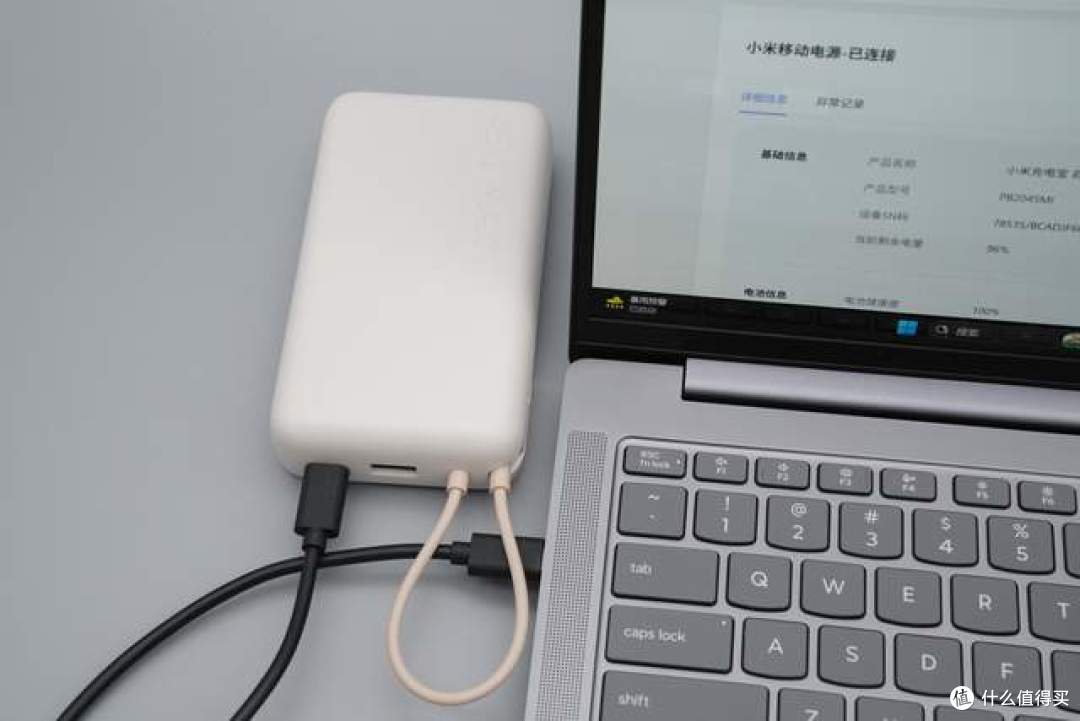

该产品具备智能交互查询功能，通过USB-C数据线将产品连接至笔记本电脑，即可进行数据查询。

在小米移动电源详情网页端可以查看产品的底层数据，包括剩余电量、电池健康度、循环次数以及实时温度等关键信息，设备状态一目了然。

产品拆解

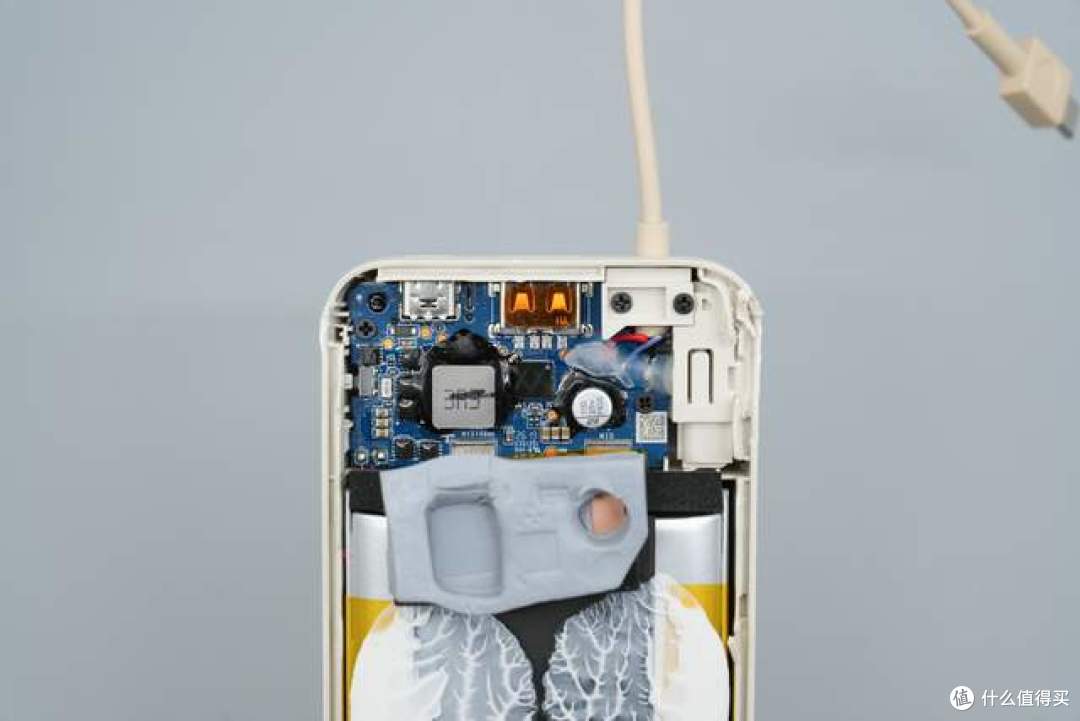

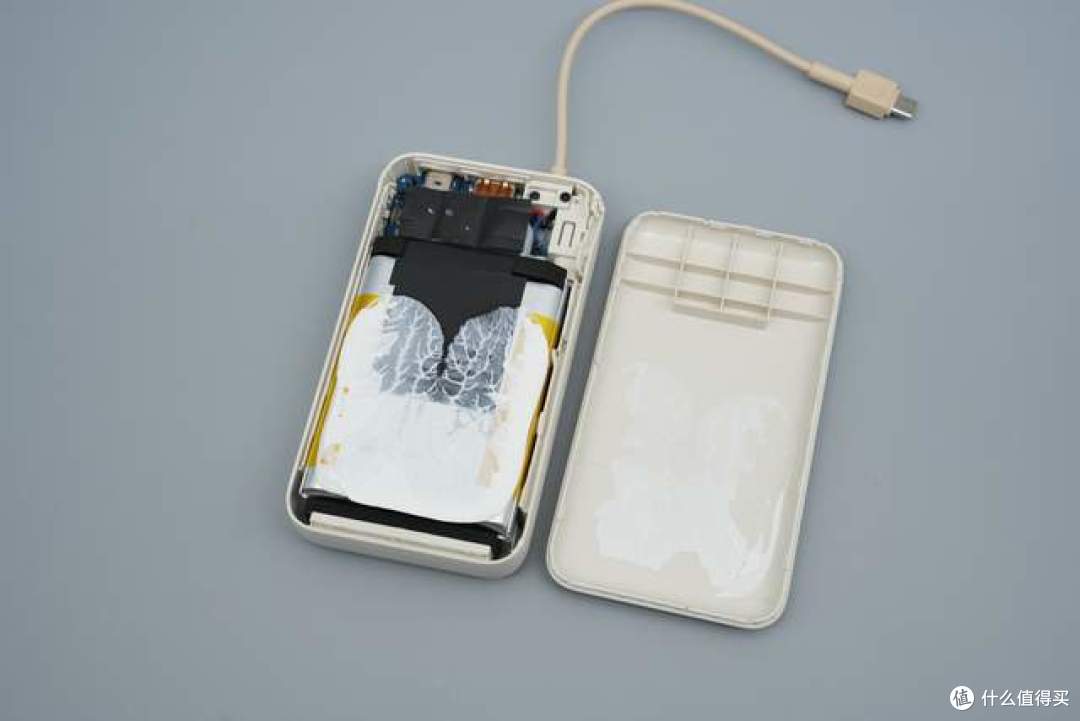

撬开移动电源的外壳，内部主要由上方的PCBA主板模块和下方的电池组构成。

去除导热垫后可见产品PCBA板。

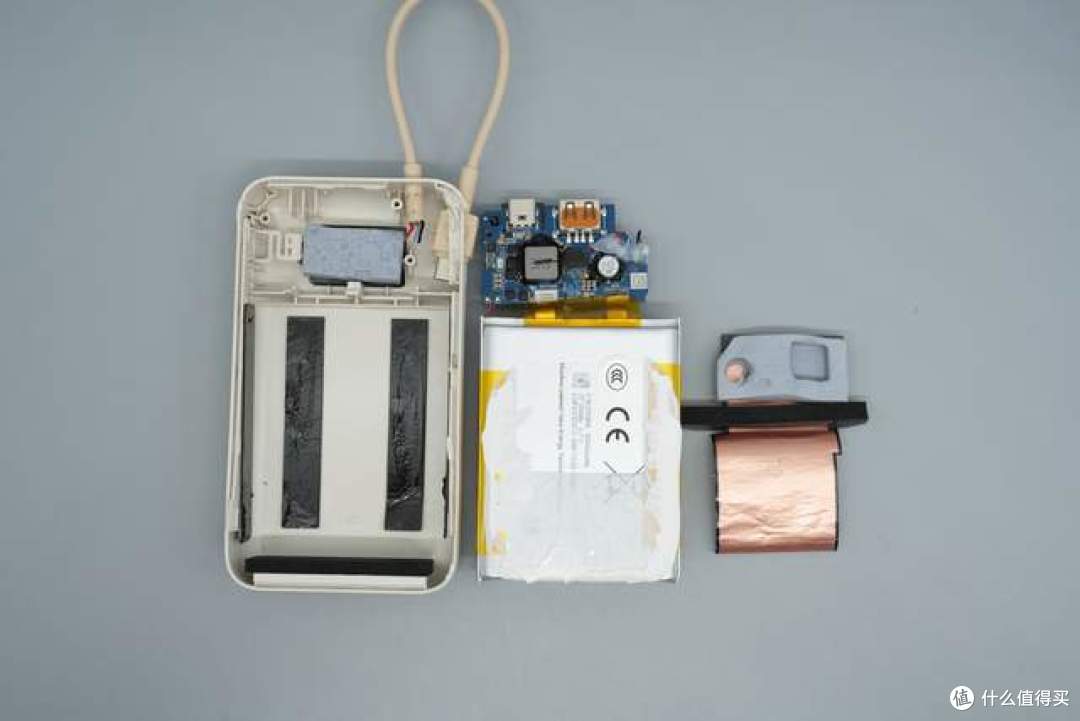

将内部核心部件全部取出，包含PCBA板、电芯，以及导热胶和散热铜箔。

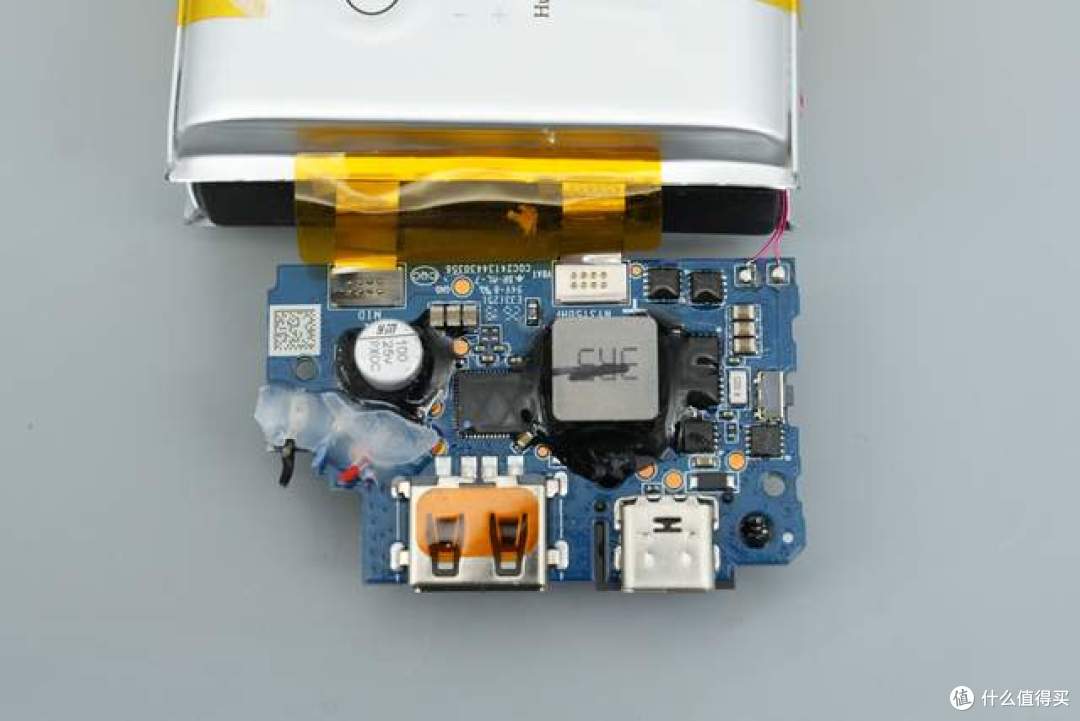

电池极耳镍片焊接在主板上。

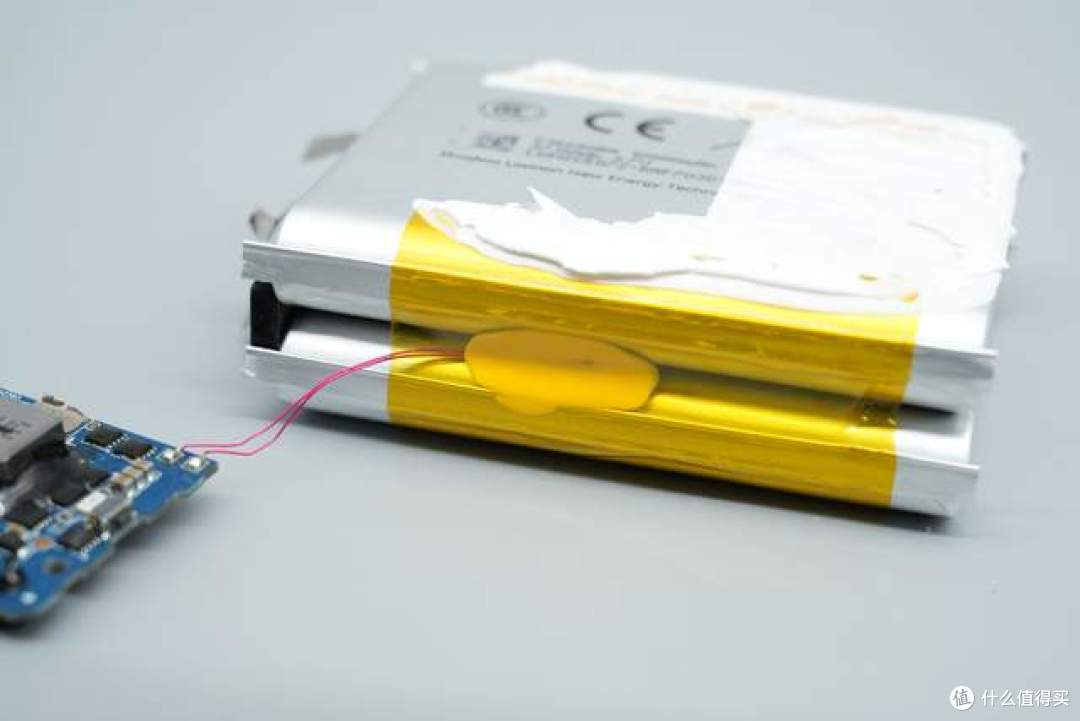

电芯侧面贴有热敏电阻，并使用黄色高温胶带固定，用于实时监控电芯的工作温度。

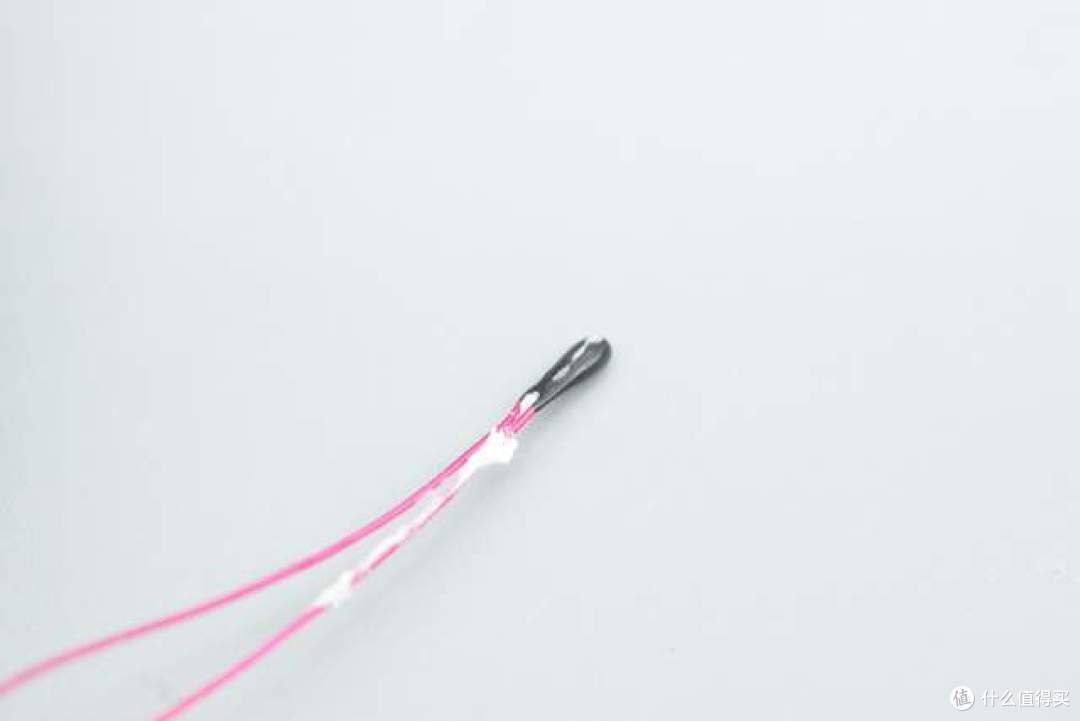

热敏电阻探头特写。

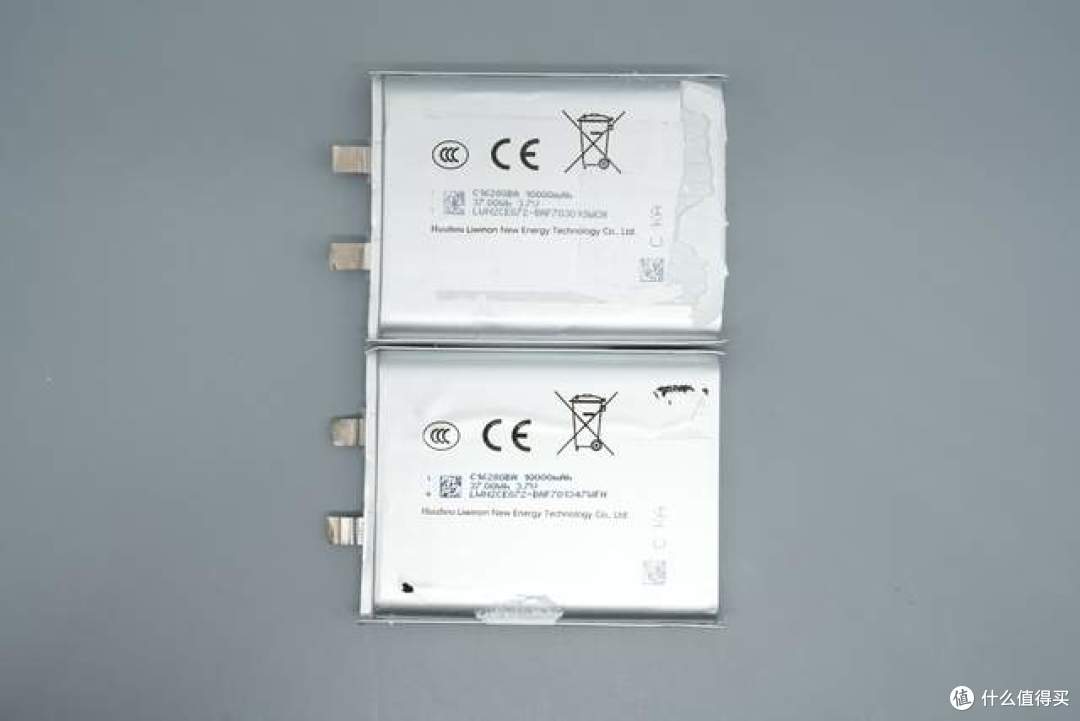

电芯来自LIWINON锂威，型号C16280BA，单颗容量10000mAh，标称电压3.7V。

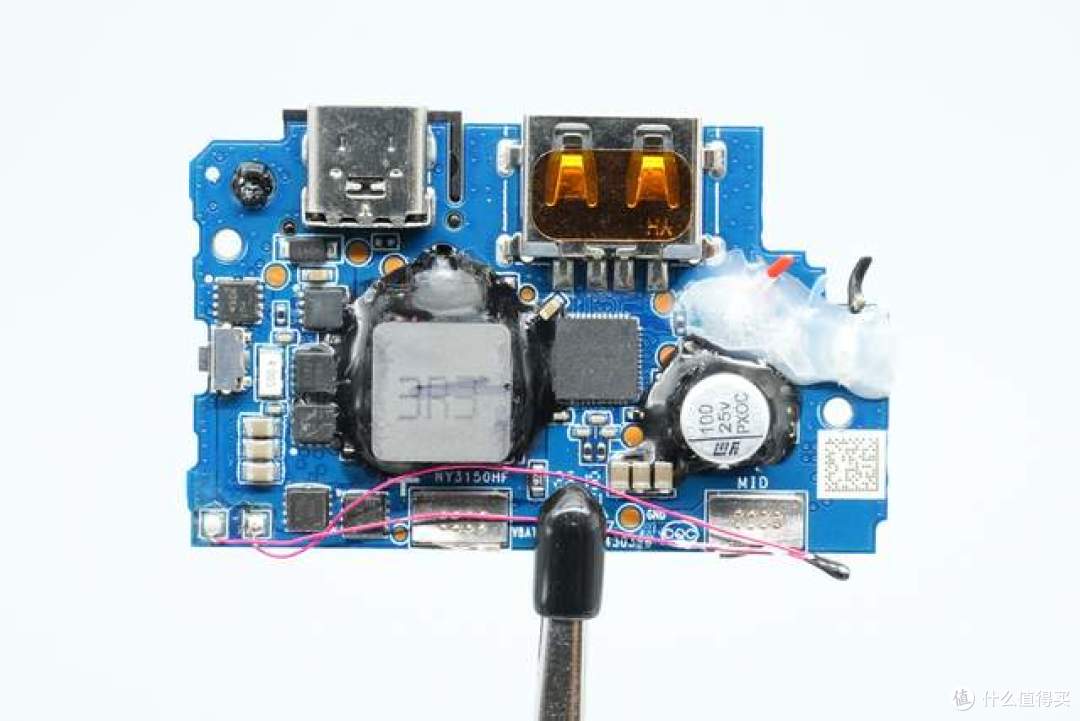

PCBA正面如图，分布移动电源主控SoC、升降压开关管、VBUS管、锂电保护管、合金电感及接口母座等。

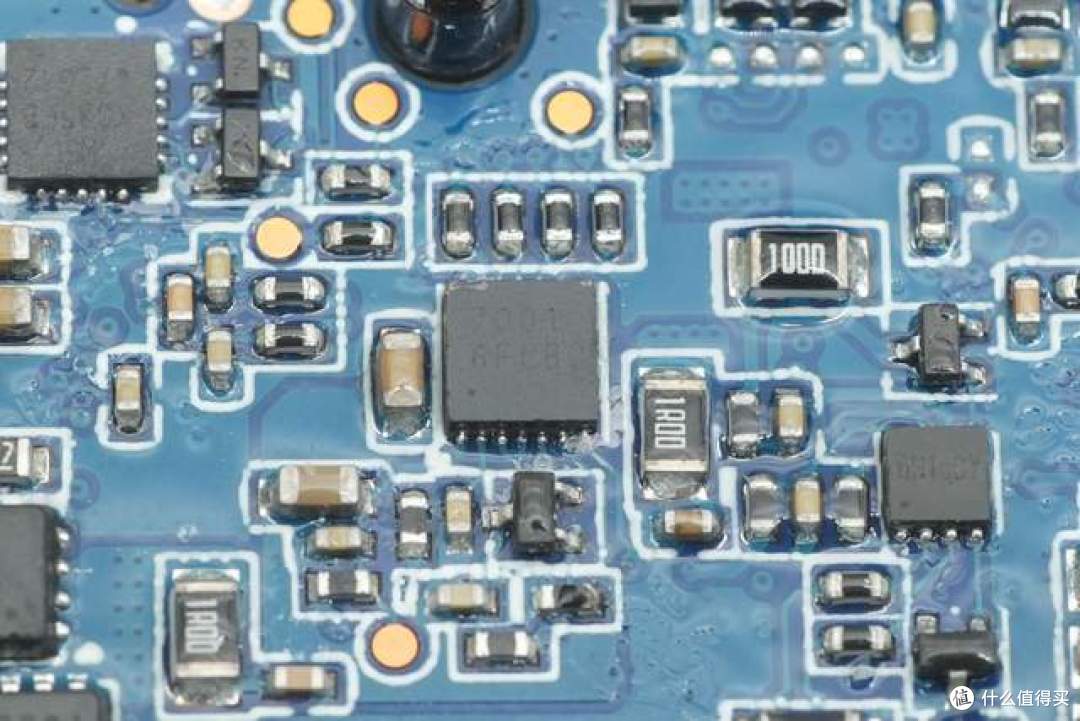

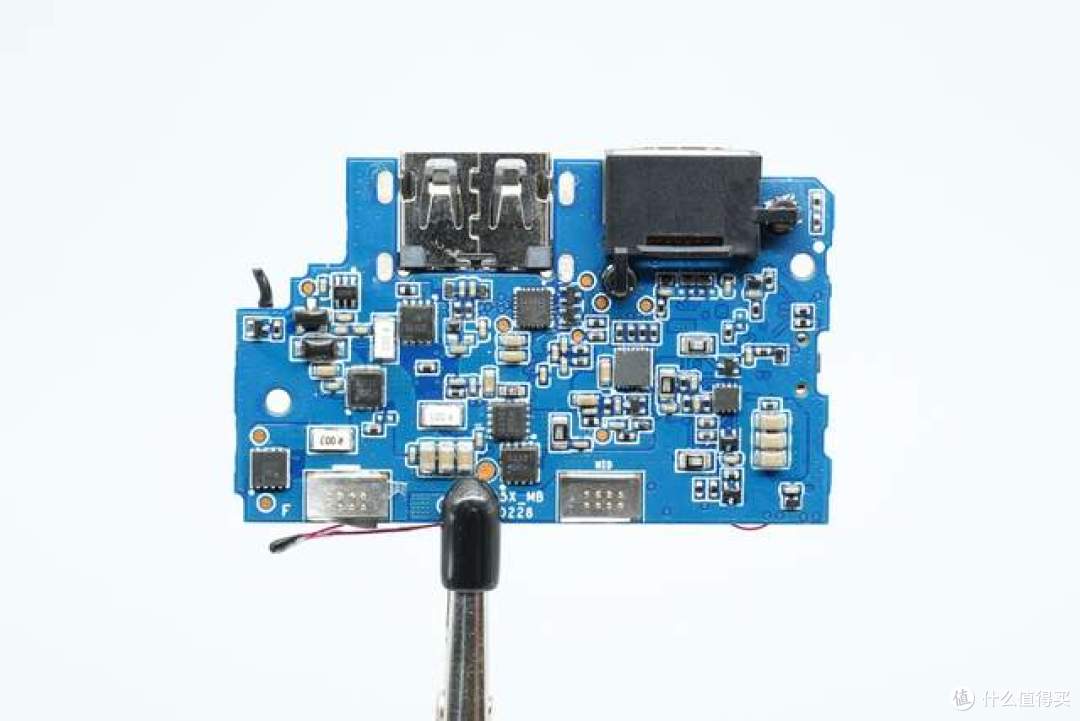

PCBA背面如图，分布锂电保护芯片、MCU、VBUS管、升降压开关管等元器件。

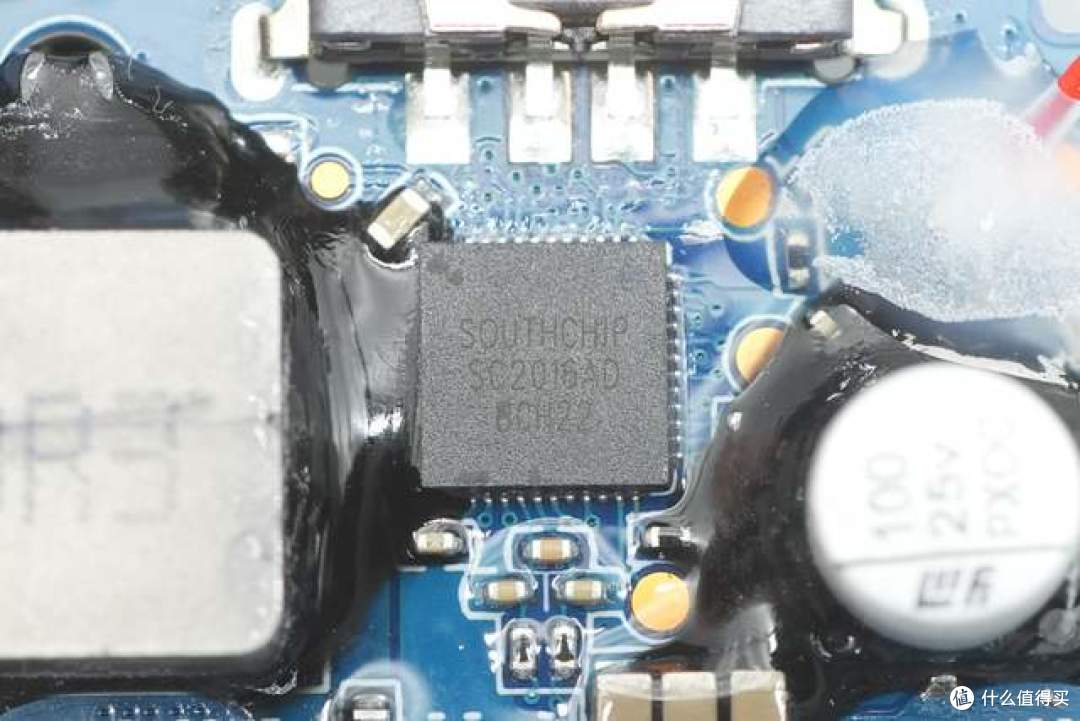

产品内置的移动电源SoC为南芯科技SC2016AD。

该芯片是南芯科技最新推出的一款三合一移动电源SOC解决方案，支持2到5串电池，支持3.3V至22V的输入电压，通过将MCU、协议控制器以及升降压控制器集成于一颗芯片中，可为设计师和开发人员提供高性能、高集成度、低成本的电源管理方案。

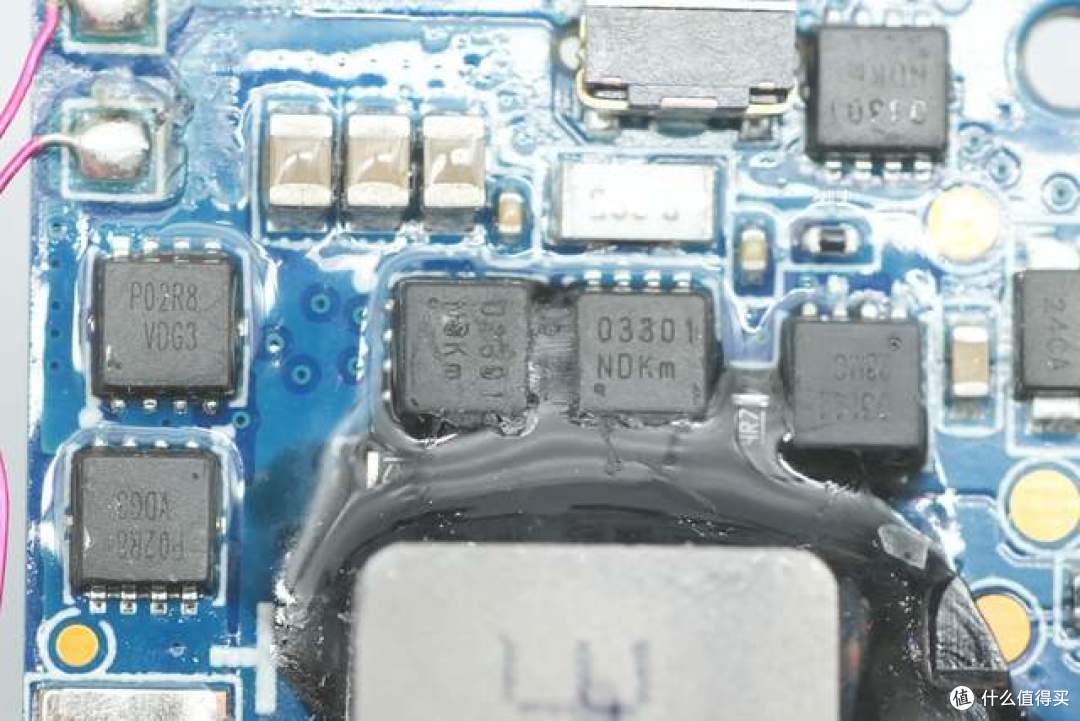

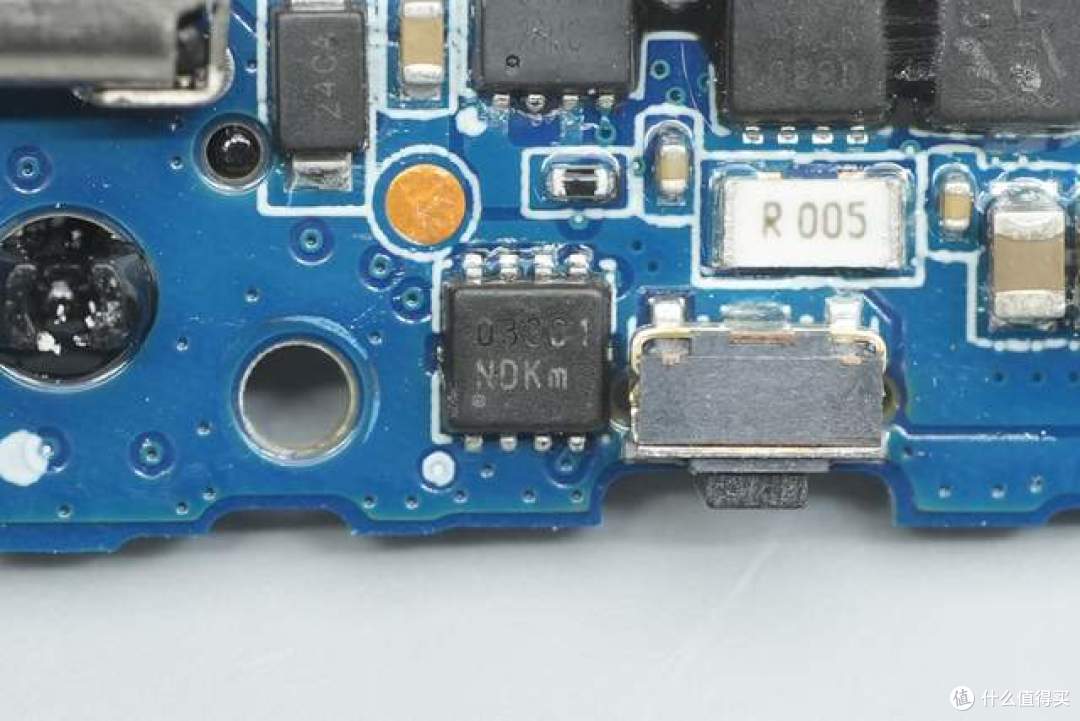

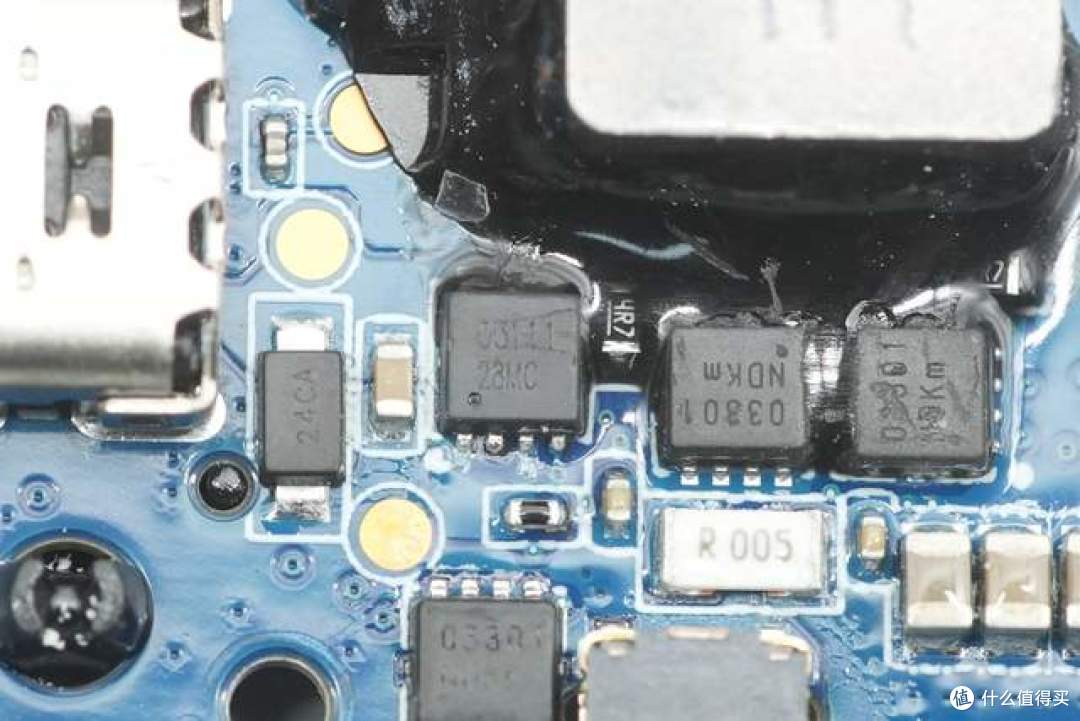

两颗升降压MOS管丝印03301。

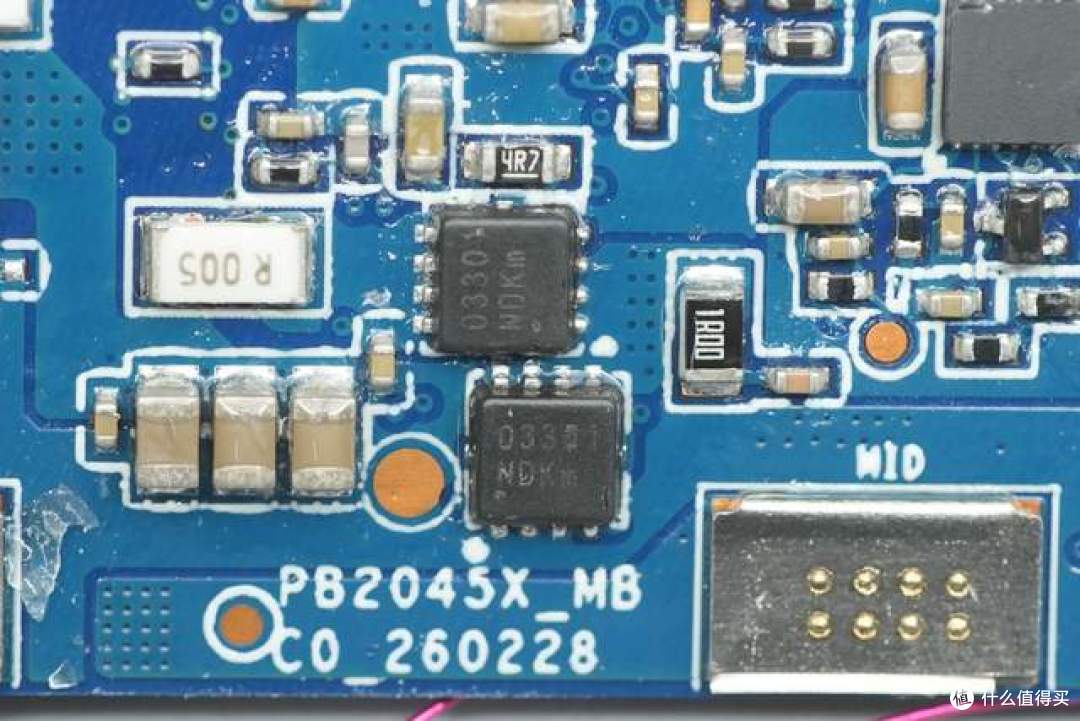

另外两颗升降压MOS管同样丝印03301。

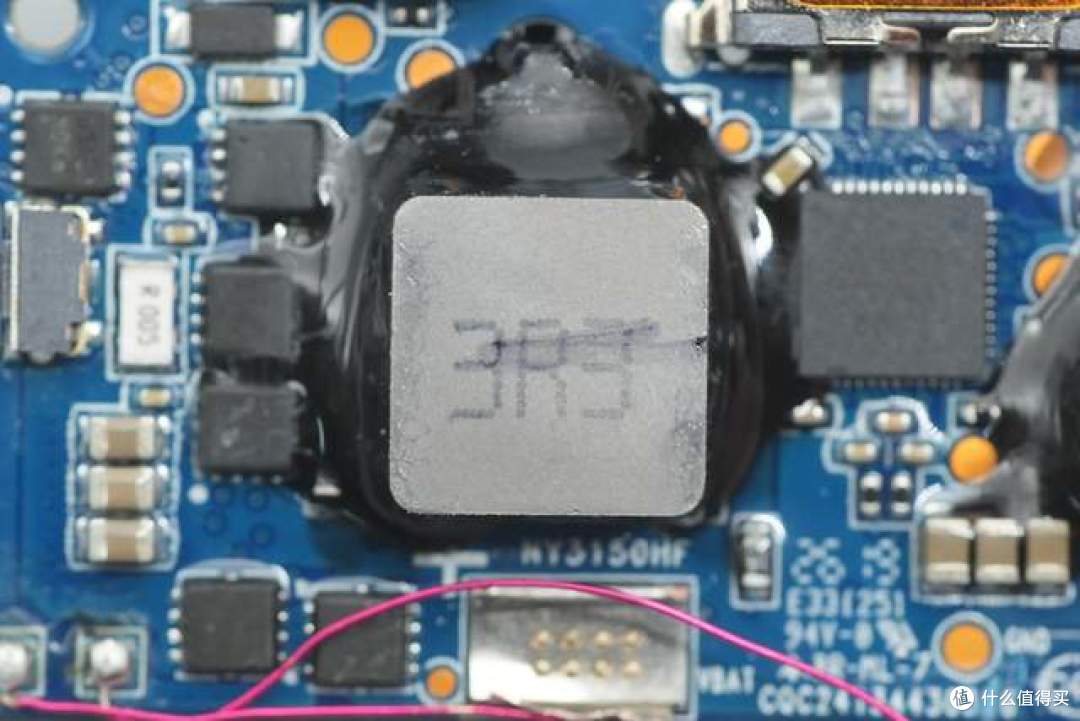

一颗升降压合金电感，规格为3.3μH。

一颗供电控制MOS丝印03301。

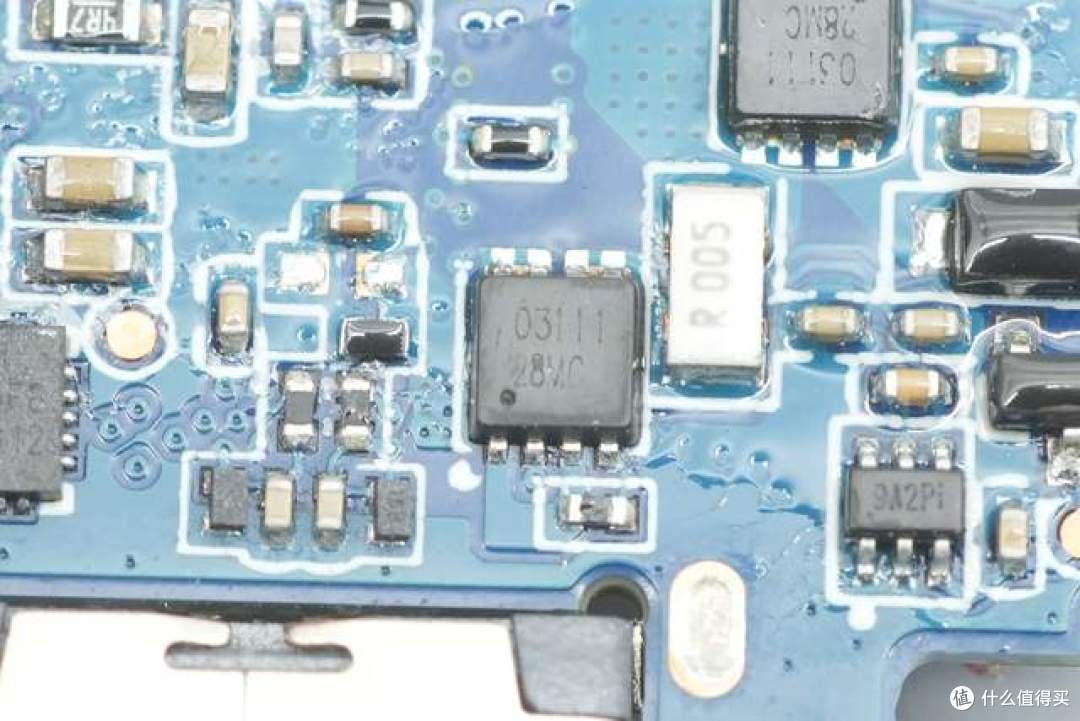

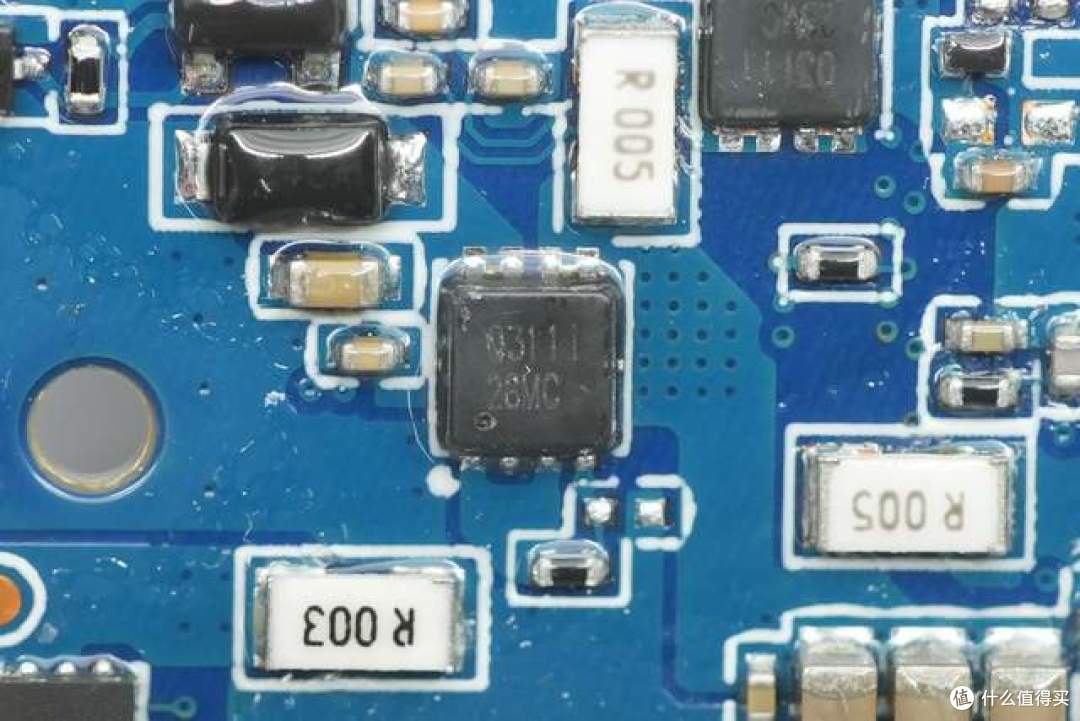

一颗VBUS管丝印03111。

另外一颗VBUS管丝印03111。

还有一颗VBUS管同样丝印为03111。

一颗用于整机逻辑控制及智能信息查询交互的MCU来自WCH沁恒，型号为CH32X035F8U6，采用QFN20封装。该芯片是基于青稞V4C内核设计的工业级微控制器，内置20KB SRAM，62KB Flash。

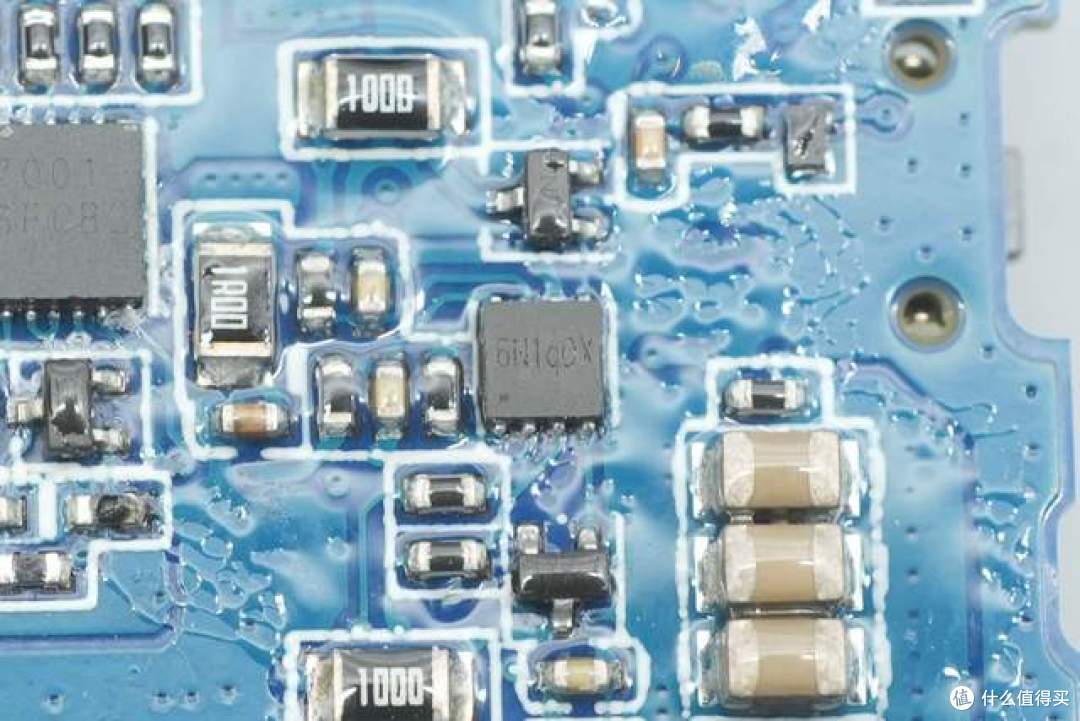

一颗锂电保护芯片丝印6N1qDX。

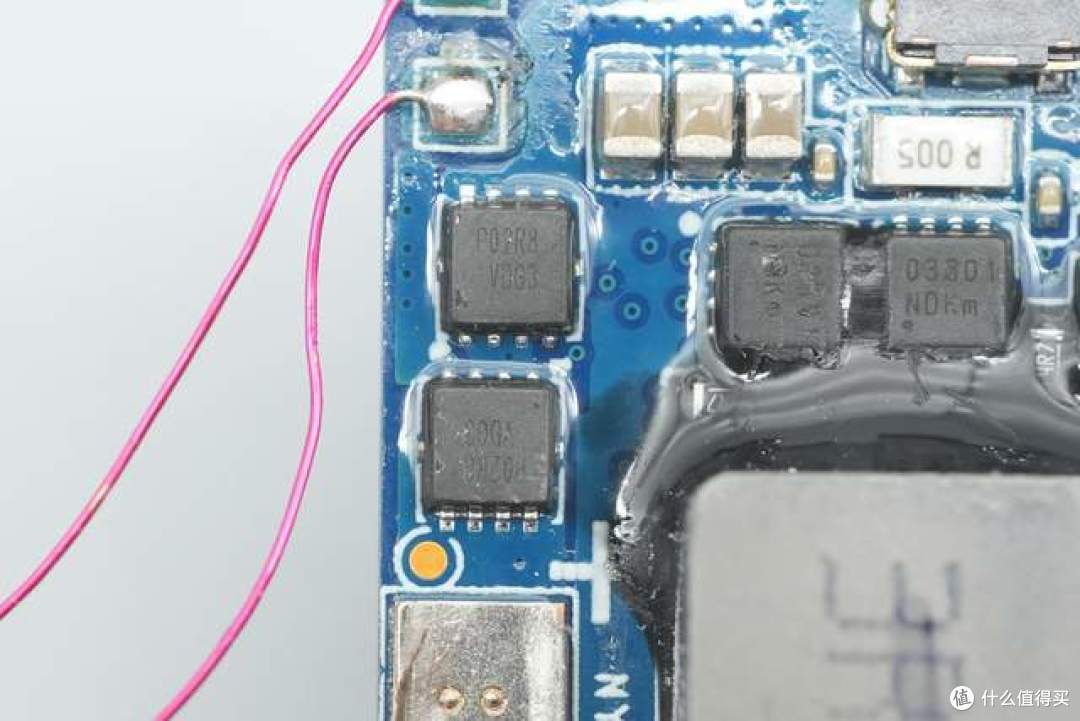

两颗锂电保护管丝印P02R8。

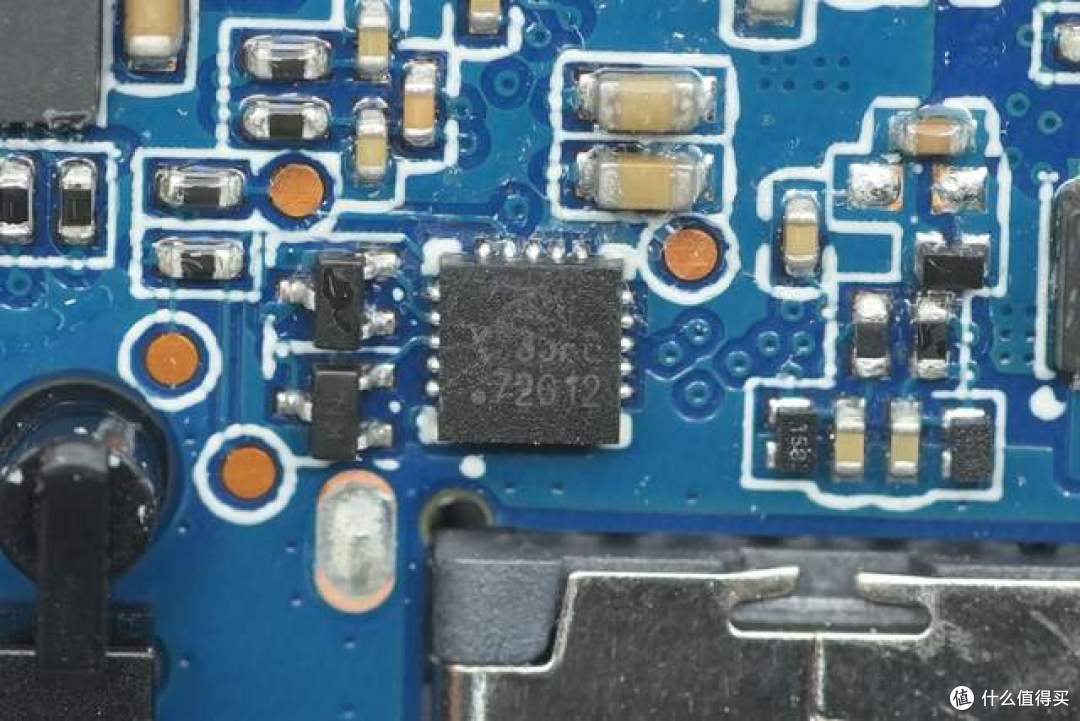

一颗丝印7001的芯片。

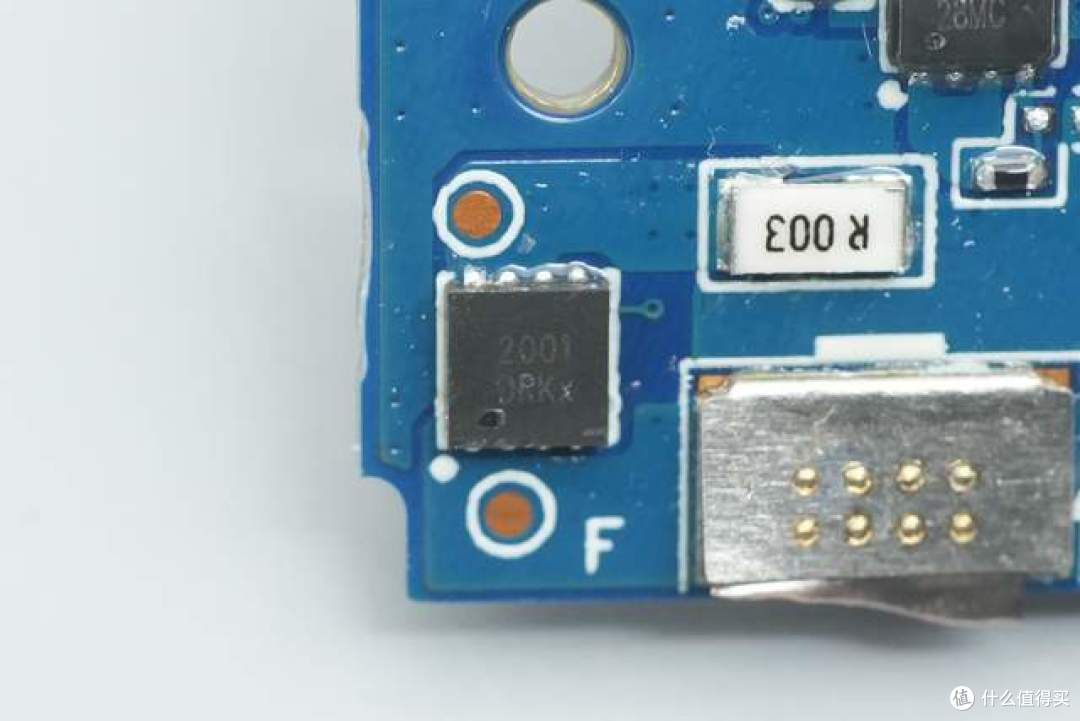

一颗丝印2001的芯片。

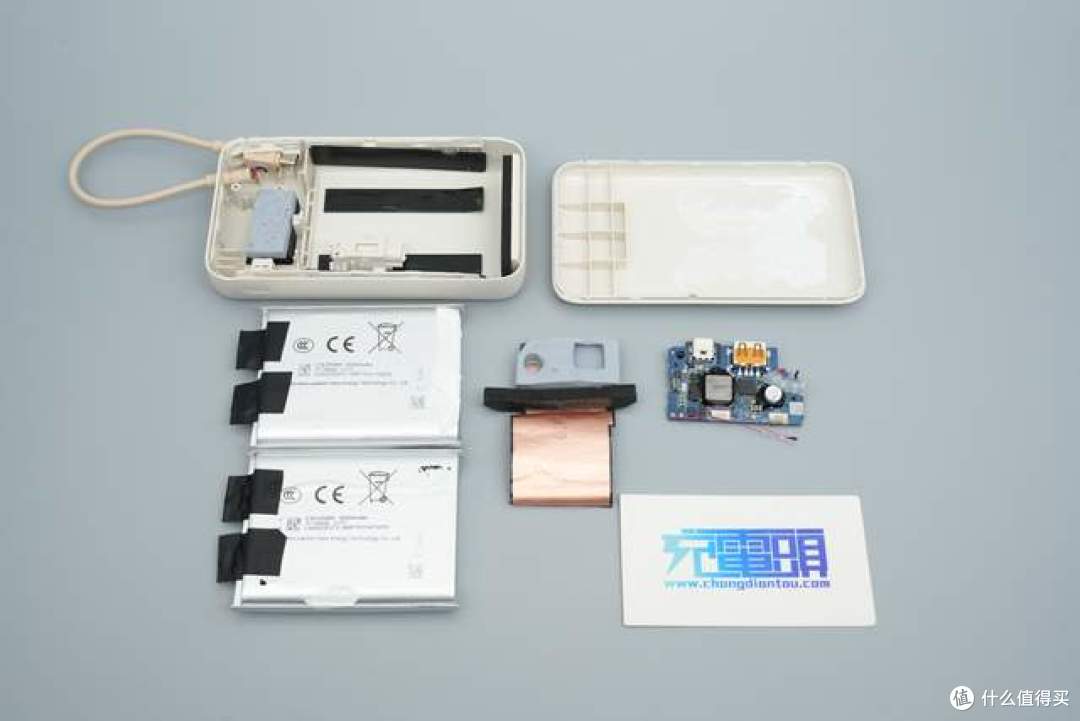

全部拆解完毕，来一张全家福。

充电头网总结

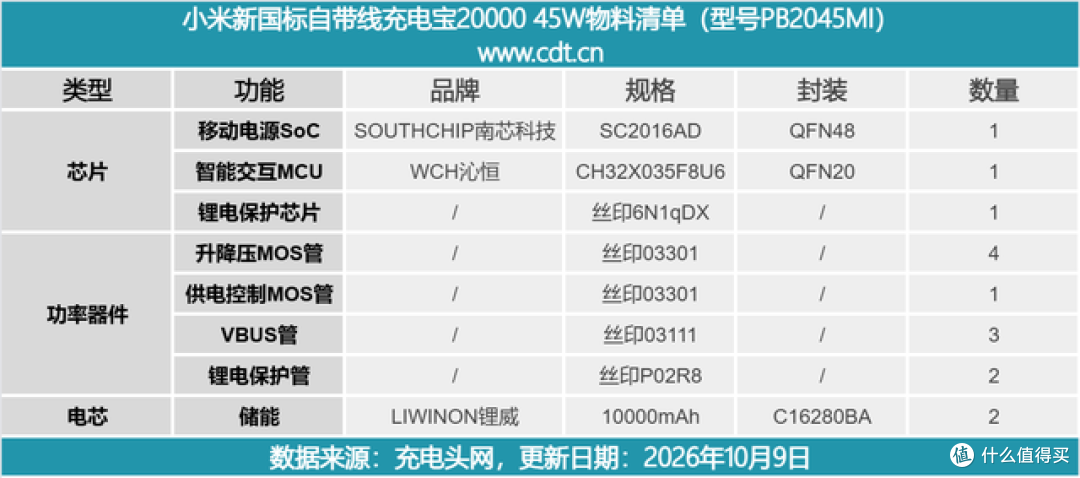

最后附上产品的物料清单，方便大家查阅。

小米自带线20000 45W移动电源采用了微曲正反双面和全弧面侧面的设计，握持手感温润舒适，而且莫兰迪色系简约大气感。其自带的USB-C线缆设计巧妙，日常使用更方便。

充电头网拆解发现，小米这款移动电源设有2串锂威可穿刺10000mAh安全电芯，用户日常使用更安心。同时产品内置南芯科技SC2016AD移动电源SoC，搭配CH32X035F8 MCU实现智能数据交互功能。

产品整体布局紧凑、做工精良，核心发热元件覆有导热胶与散热铜箔辅助散热，细节处理到位，实现了高功率输出与长久使用寿命。
