机械大师 iF13+七彩虹B760I+华硕TUF 4070TI打造的移动小钢炮！

今天为大家带来的是一套ITX平台的装机展示，机箱选用的是机械大师新推出的 iF13手提式机箱，内部采用A4架构，可兼容标准ATX电源以及345mm长度的三槽显卡，机箱可立可卧可提着走，属于一款兼具可玩性以及性价比的ITX机箱。其他硬件方面：七彩虹 CVN B760I FROZEN WIFI D5 V20 主板搭配英特尔13代13490F处理器，七彩虹CVN B760I FROZEN WIFI D5 V20主板白色风格主题设计，采用7+1+1相强效数字供电设计，单相最大电流 90A ，搭配F.C.C铁素体电感和10K黑金固态电容，可稳定发挥14代处理器全部性能，并为DDR5内存做了针对性优化，搭配优质颗粒内存可以轻松OC到8000MHz。显卡使用的是TUF RTX4070Ti O12G WHITE显卡，全新的白色外观让人耳目一新，全金属外壳以及闪亮涂装延续了TUF军工系列的高品质做工，性能方面具有全新第三代RTCores，可以提供2倍的光线性能以及两个全新的硬件单元，支持最新NVIDIA DLSS 3.5技术，该技术可利用AI与GeForceRTX Tensor Core来提高帧率，同时生成媲美原生分辨率的高质量、高清晰度图像。

硬件配置

CPU INTEL i5 13490F

散热器 九州风神 DEEPCOOL AN600

主板 七彩虹 CVN B760I FROZEN WIFI D5 V20

电源 追风者 Revolt 850W

机箱 机械大师 iF13

硬盘 SOLIDIGM P44 Pro 2TB

显卡 TUF RTX4070Ti O12G WHITE

内存 美商海盗船 复仇者 DDR5 6000 32G(16Gx2)套装

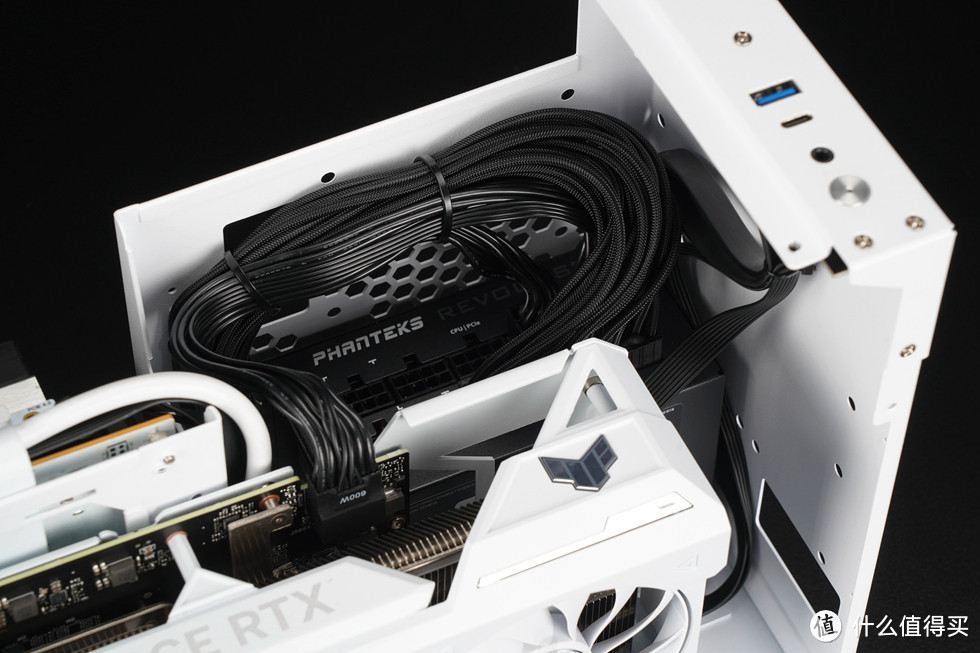

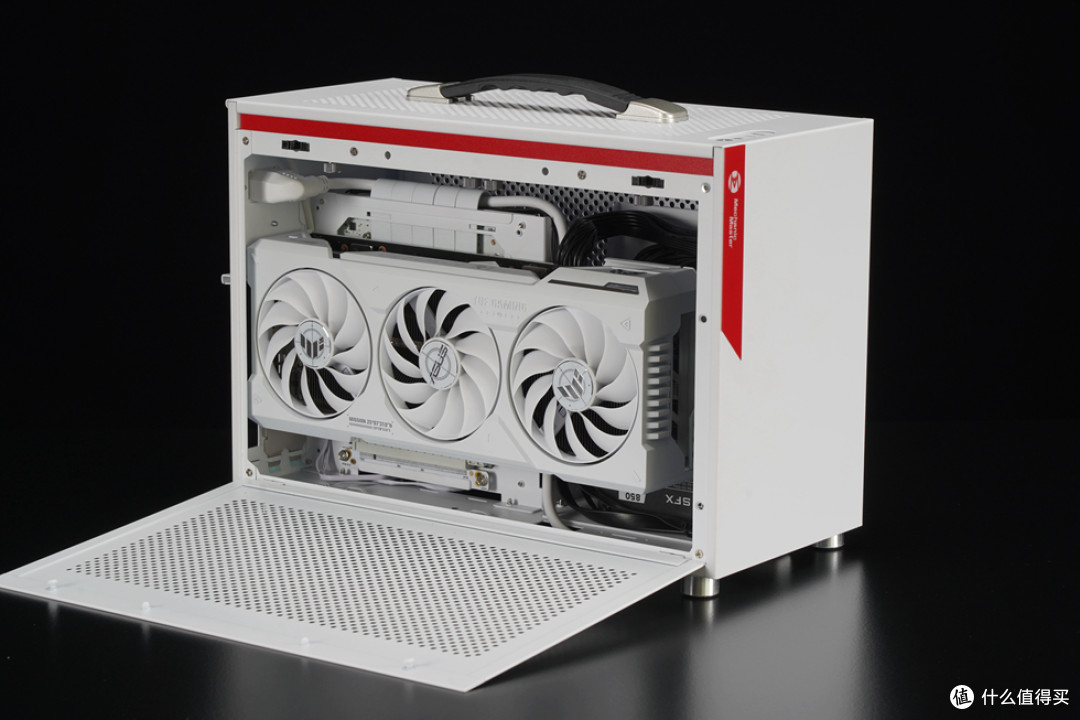

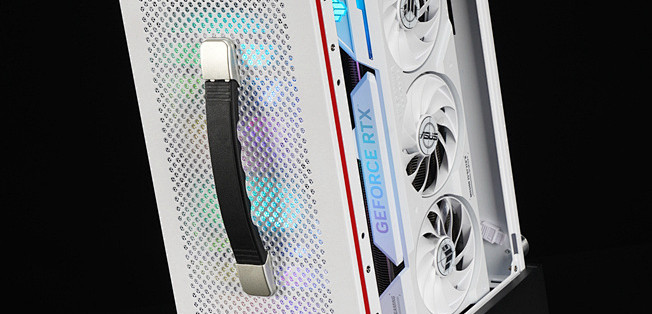

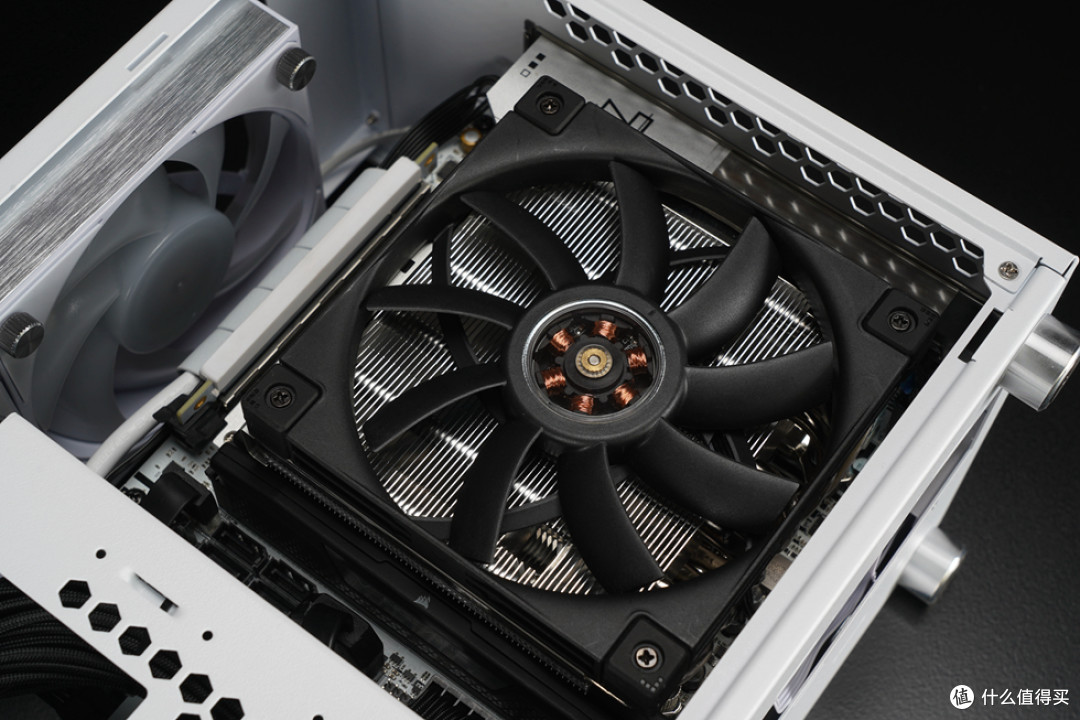

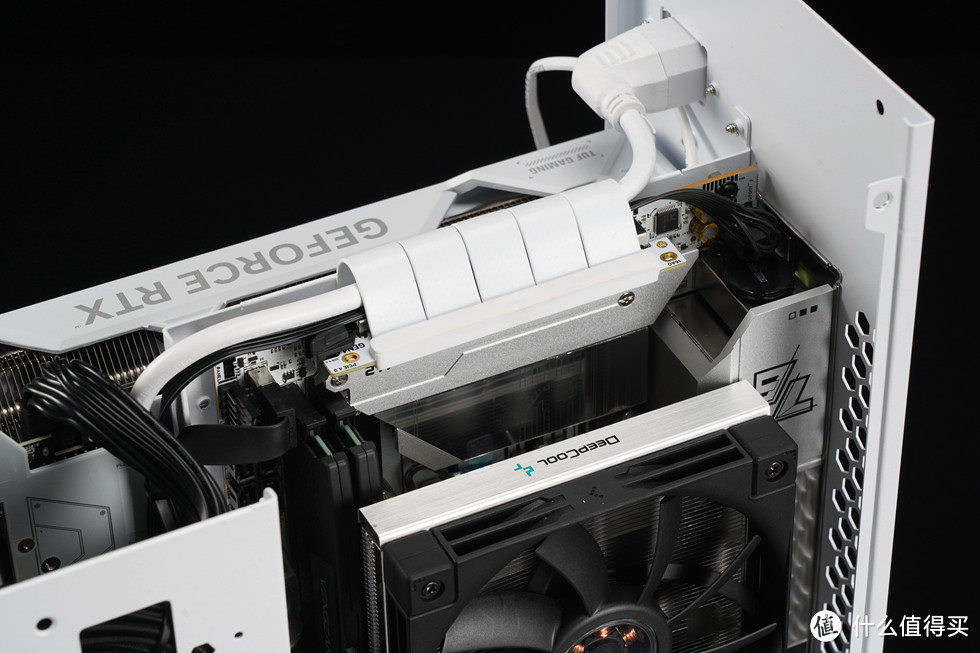

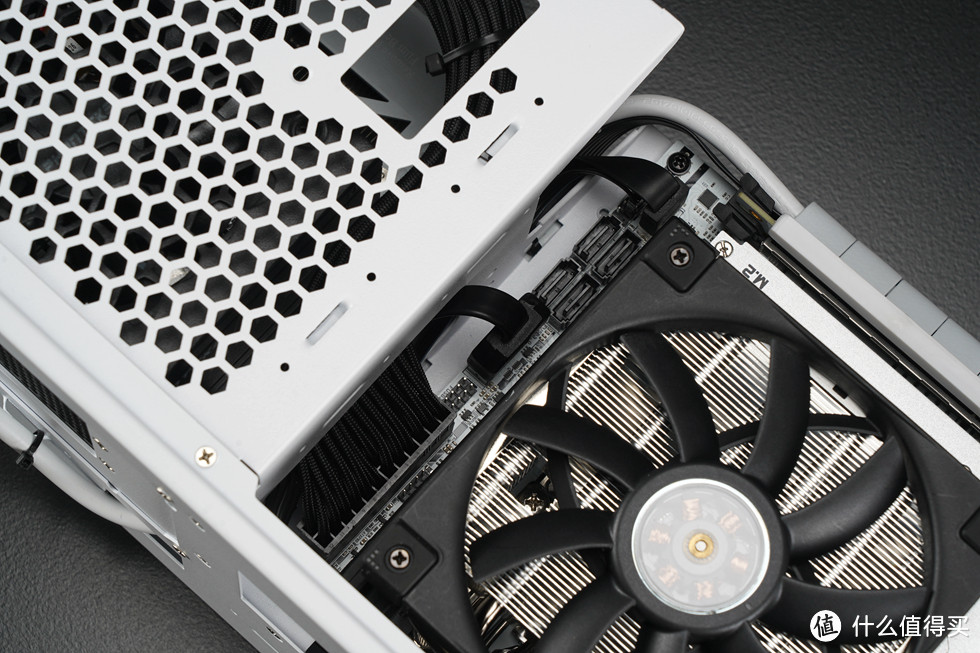

整机展示

硬件展示

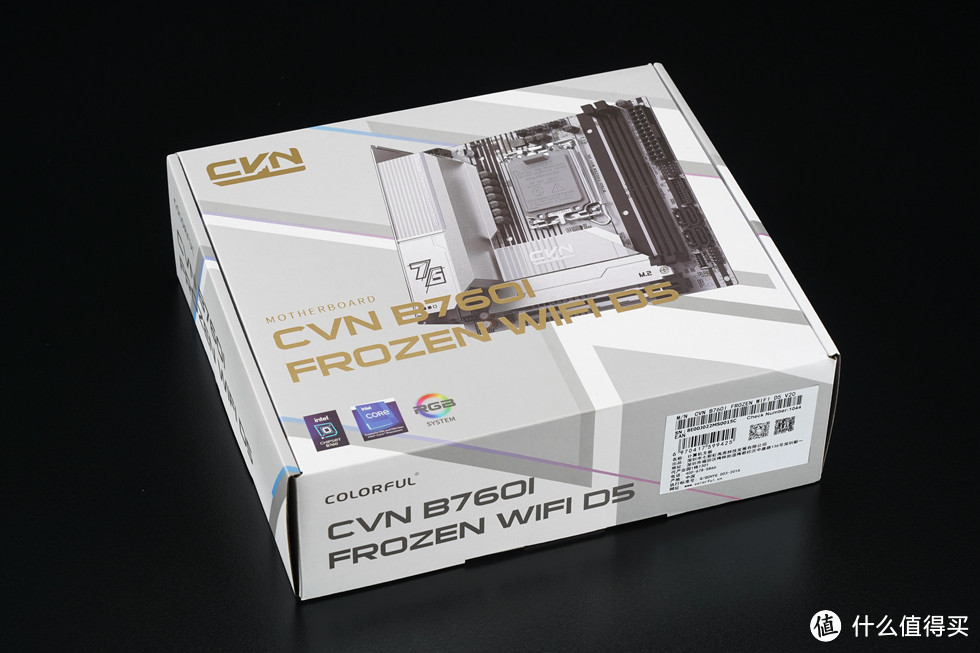

主板使用的是七彩虹最新的 CVN B760I FROZEN WIFI D5 V20主板。

包装盒背部是主板的各类详细参数。

主板附件很简单，两根又粗又长的白色WIFI天线、一本说明书、M.2固定用的螺丝以及两根SATA数据线。

七彩虹CVN B760I FROZEN WIFI D5 V20主板是一块兼具颜值和实用性的 Mini-ITX 小板，纯白色的PCB搭配大面积银色寒霜散热装甲，白色的ITX主板并不多见。

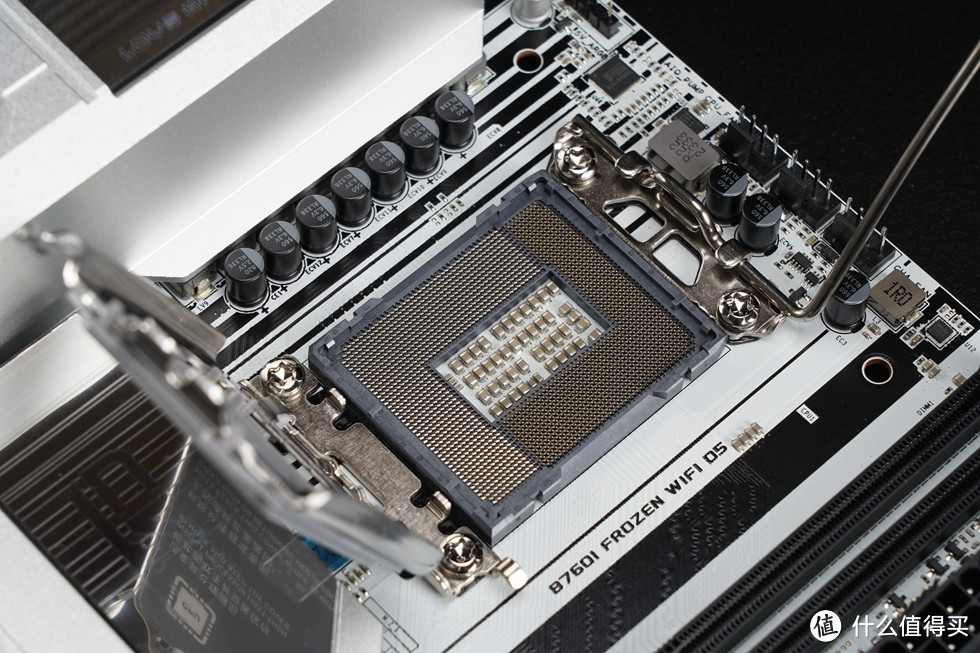

依旧采用intel LGA 1700底座，支持最新的英特尔14代处理器，同时向下兼容Intel 13代和12代酷睿处理器。

供电方面采用7+1+1 相数字供电设计，单相最大电流 90A ，搭配F.C.C铁素体电感和10K黑金固态电容，可以保证i5 14600K这个级别的CPU稳定发挥全部性能。

扩展方面提供了一根PCIe 5.0 x16插槽，传输速率较PCIe 4.0有大幅度的提升，可以兼容未来更高规格的显卡，并做了金属装甲强化处理。

板载2个PCIe 4.0 M.2接口，另外一个位于主板的背面，正面的直连CPU最大支持PCIe 4.0 x4，并配有M.2散热装甲和散热背板，强效散热降低SSD温度，确保疾速传输不掉速。

提供了两条支持双通道技术的DDR5内存插槽，支持 XMP 3.0 标准，内存容量最大可支持64GB(2×32GB)容量,内存频率最高支持到8000Mhz+的OC频率。

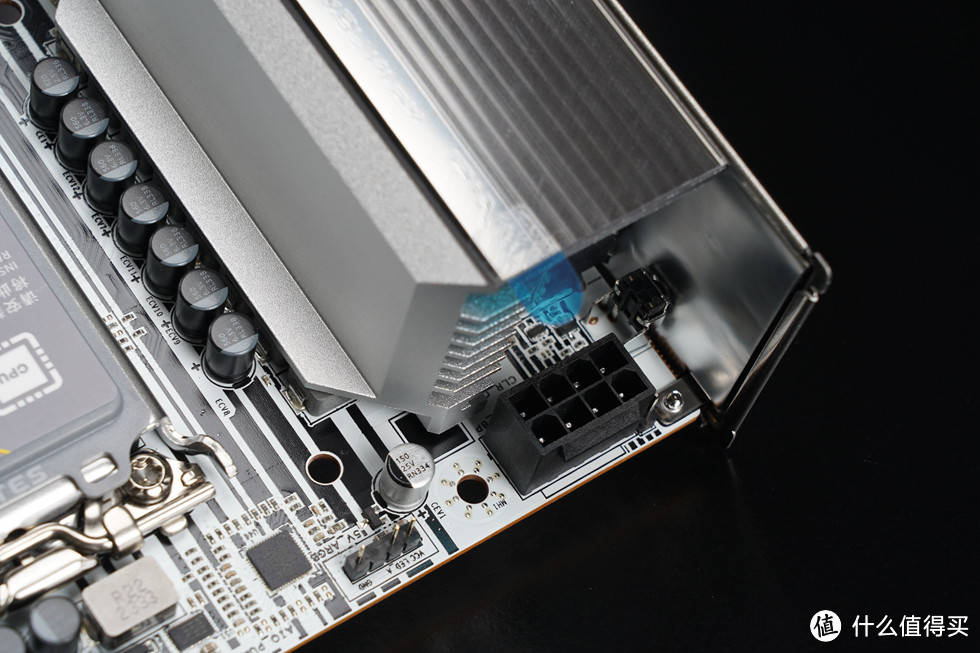

CPU供电为单8Pin。

一体式I/O+VRM散热装甲搭配高品质导热贴，全面覆盖电感区域，另外还内置了一把迷你风扇促进散热。I/O铠甲分为上下两部分，顶部亚克力部分印有“LOVE WHAT YOU PLAY”的slogan，底部是银色磨砂金属，印有“76”字样。

一体化的IO背板也是主流标配，接口方面提供了1个HDMI接口,1个DisplayPort接口，1 个 USB 3.2 Gen 1 的 Type-C接口，4个USB2.0、2个USB3.2 、一个2.5LAN口，1个 AX200 WiFi6 无线网卡和1组音频接口，相当丰富。

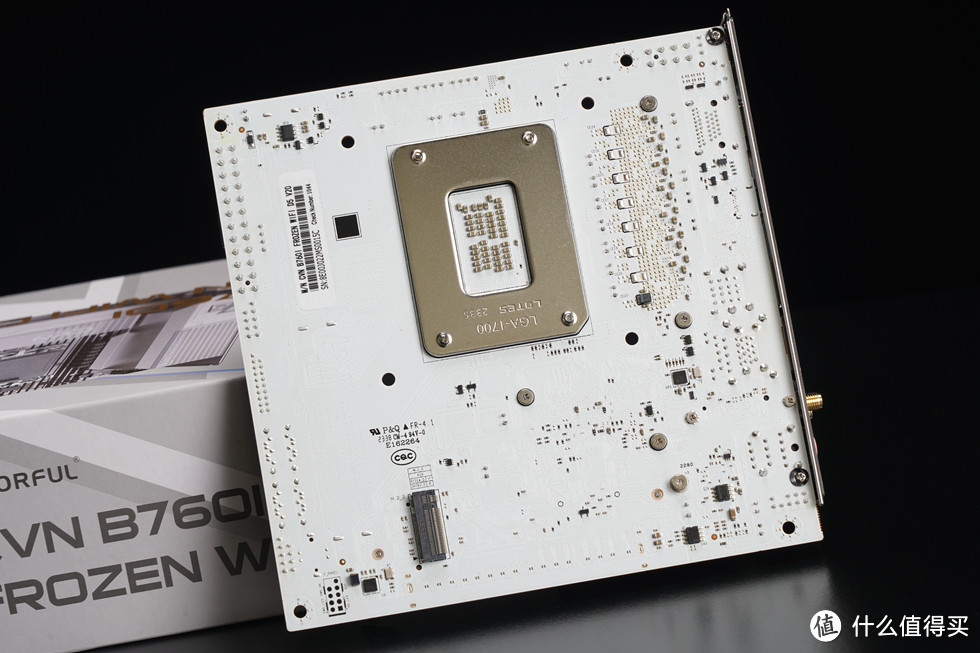

主板背部采用无背板设置，背部提供了一条M.2插槽，最大支持 PCIe 4.0 x4，由芯片组提供。

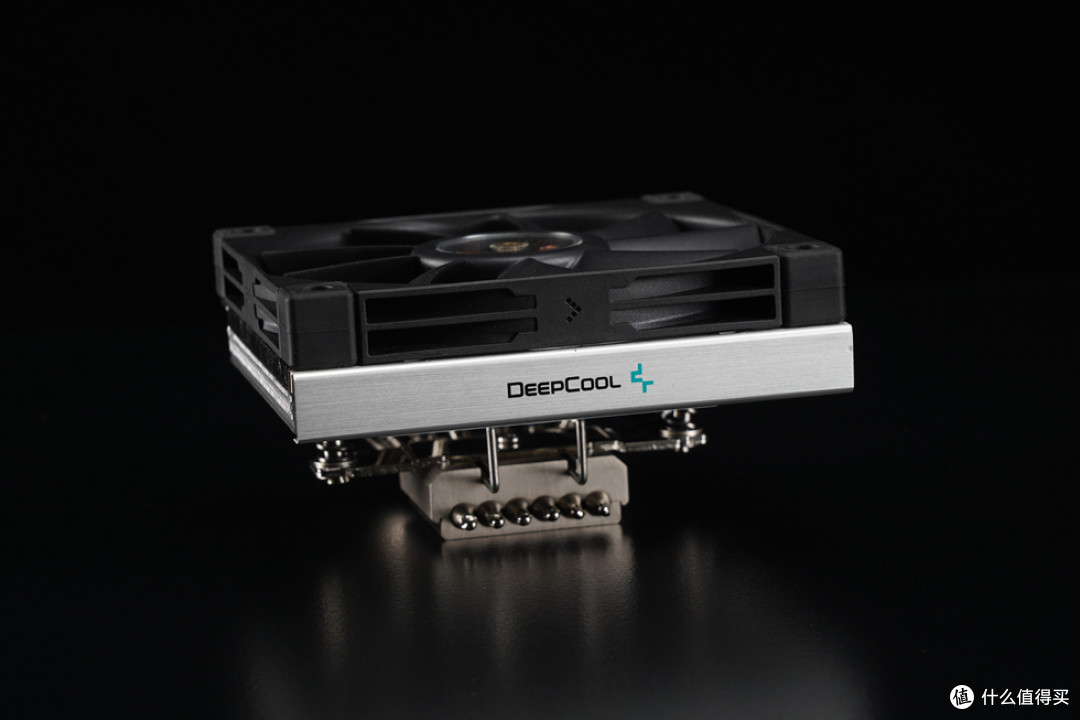

散热器使用的是九州风神的 AN600。

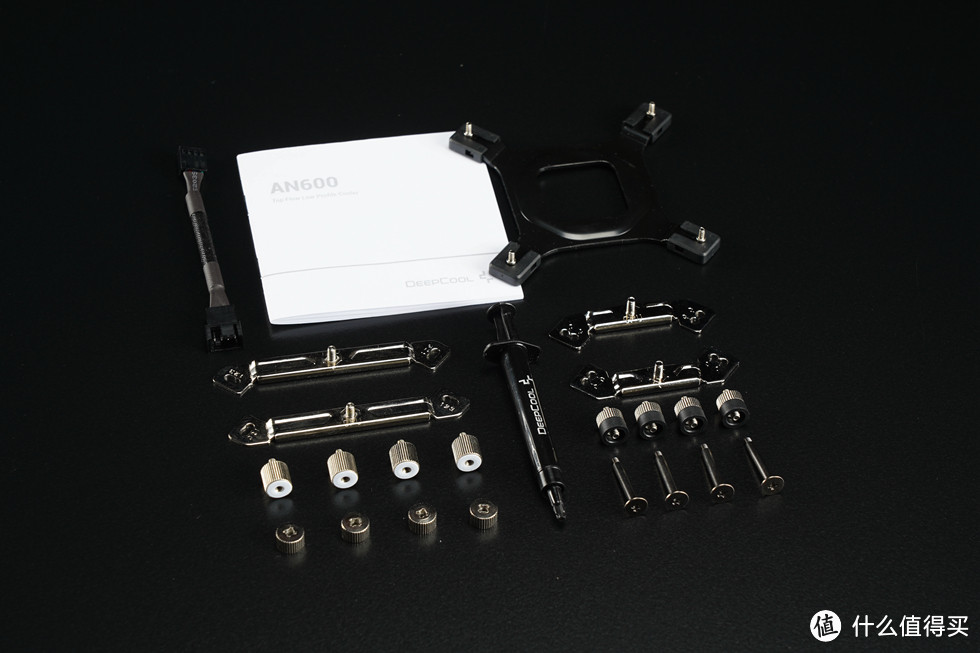

配件比较丰富，双平台全金属扣具好评，支持Intel LGA 1700/1200/115x以及AMD的AM5/AM4平台，另外还自带了一套25MM风扇的螺丝以及一支散热硅脂。

散热器三围尺寸分别为：122mm*120mm*67mm，不算风扇高度为52mm，可兼容40mm以下的内存。

散热器配备了一枚自家的 FT120*15 风扇，三相六极马达，常规转速在 500-1850 RPM 左右，噪音 24.2dB，内置 FDB 轴承，并附带降速线。风扇轴心处采用透明设计，可以直观的看到风扇的轴承和马达，内置白色LED灯光通电后可以清楚的看到电机内部结构。

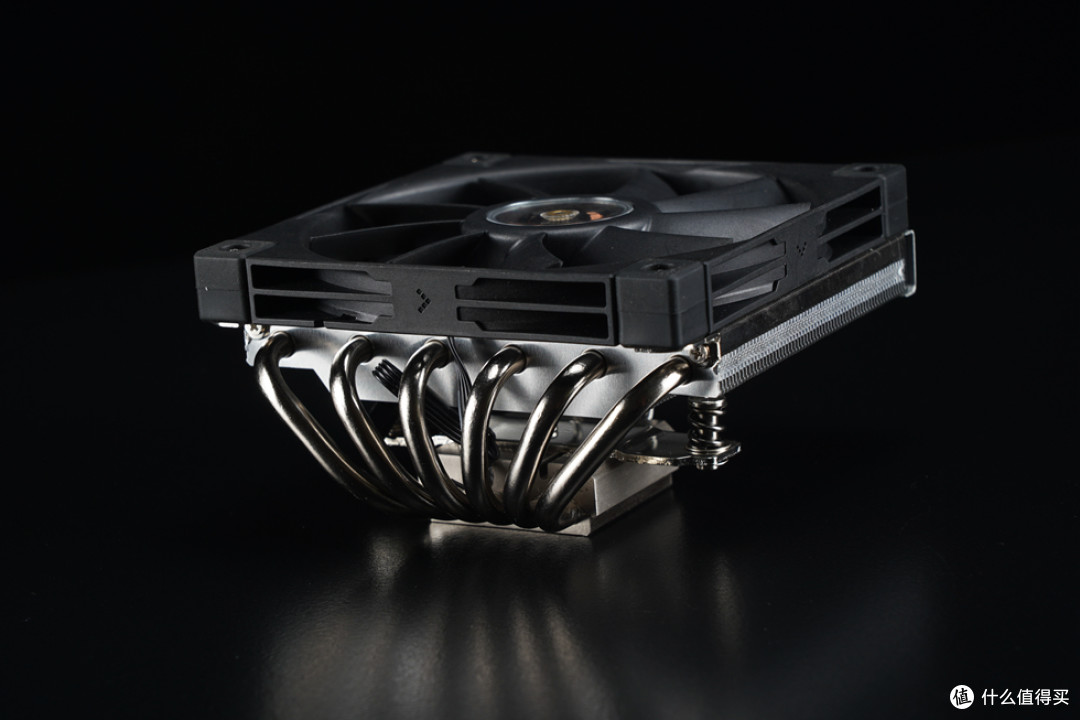

6根6mm双向恒定热平衡热管。

散热器采用62片0.33mm的纯铝镀镍散热鳍片。

在底座上还设有一个不锈钢支撑架,用于托住上部整体鳍片，使整体构架更稳定。

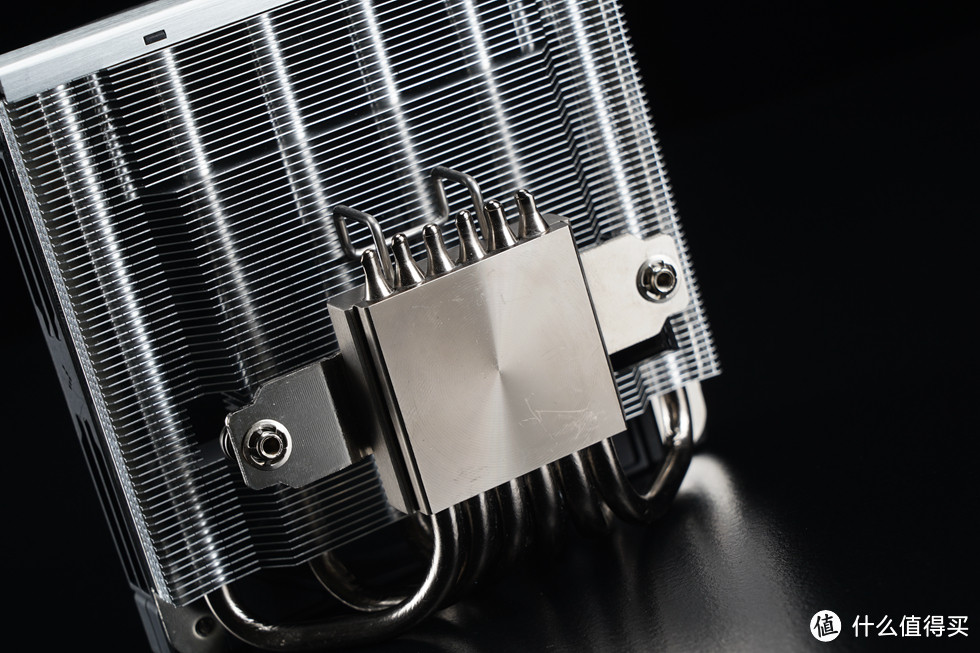

大面积的CNC纯铜底座。

显卡使用的是华硕最新推出的 TUF RTX4070Ti O12G WHITE显卡。

附件包括说明书以及各类纸质卡片，还有一个可拼装TUF元素的手机支架。

单独配置有一个白色的可伸缩显卡千斤顶、魔术贴以及一根16Pin转双8Pin供电线。

华硕TUF RTX4070Ti O12G WHITE 显卡外观整体白色设计，采用NVIDIA Ada Lovelace架构，搭载了AD104 GPU核心，集成了7680个 CUDA，核心默认频率为2730MHz，Boost频率为2760MHz，显存容量为12GB GDDR6X，位宽 192-bit，支持光线追踪/ DLSS 3.5 技术，拥有双 BIOS ，可在性能和安静两种模式下随意切换，显卡外壳采用压铸一体式金属护罩，可直接与铝制背板配合，能够更好的加强整体结构，防止PCB下垂，同时也可提升显卡的散热效能。

在散热方面，显卡正面采用了3枚全新的双轴流风扇，可额外增加21%的风量，叶片根部的形状为减少噪音进一步优化，另外中央的风扇使用了反转设计，让散热效率更加高效。风扇中心印有华硕和TUF的品牌LOGO，支持智能启停，在未触发温度策略时比较安静，空闲时可以减少显卡的噪音和功耗。

显卡金手指。

显卡三维尺寸为：305mm×138mm×65mm，显卡厚度为3.25槽。

显卡顶部的TUF LOGO，支持AURA SYNC神光同步。

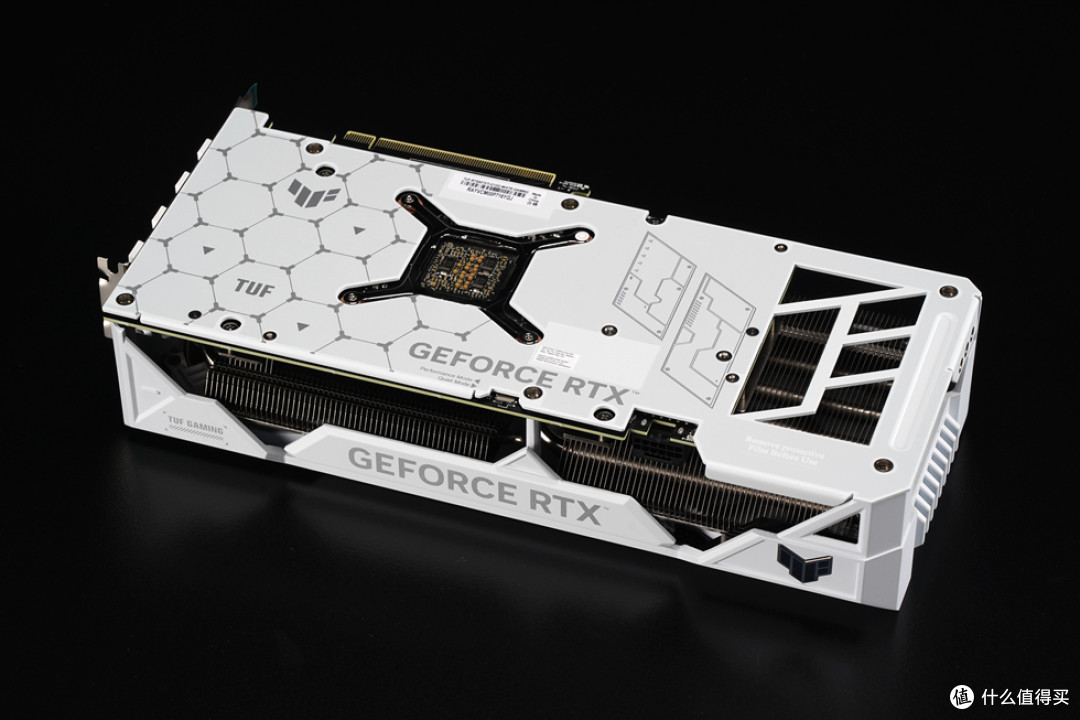

显卡背部采用全金属背板覆盖，并在尾部做了镂空设计可以增加散热效率。

双BIOS切换开关。

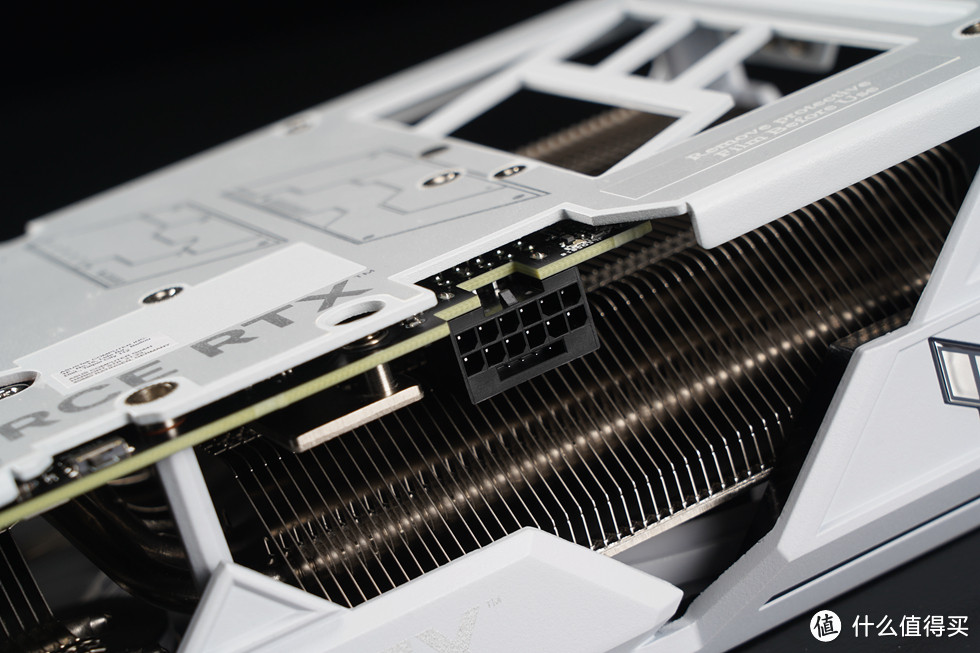

供电接口采用12VHPWR接口，由12个供电针脚+4个信号针脚组成，供电可轻松达到600W。

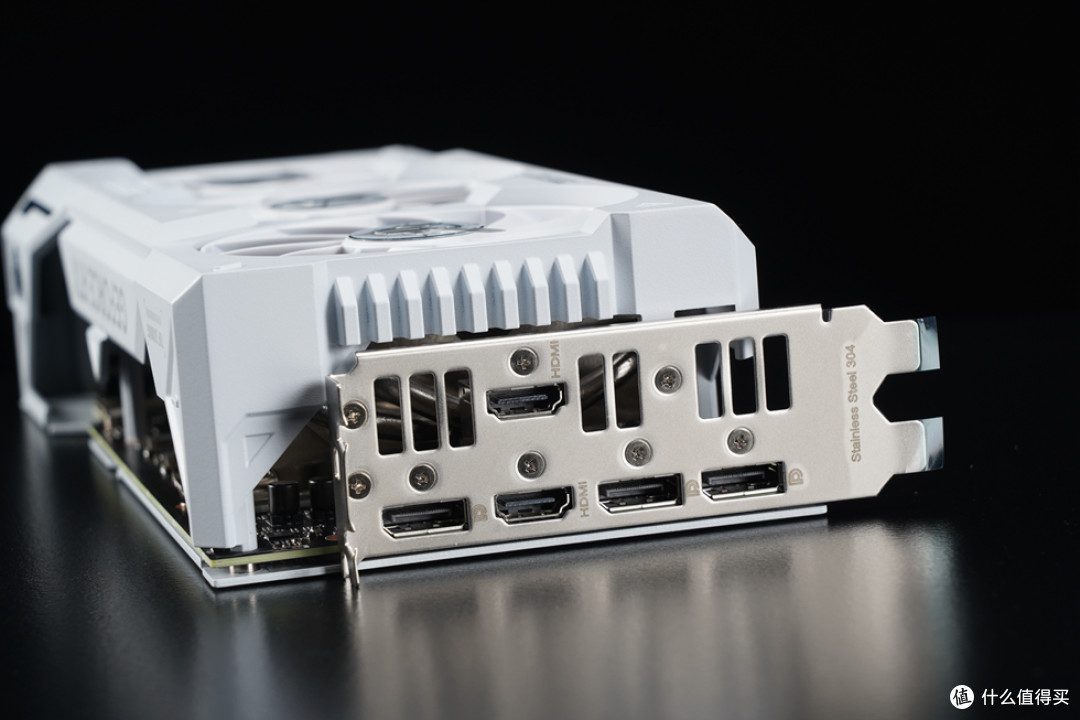

接口方面提供了1个HDMI 2.1、3个DP 1.4a输出接口，配置齐全完全满足日常使用。

电源是追风者最新推出的 Revolt 850W SFX，这款电源通过了80 PLUS白金认证转换效率高达94%，支持ATX 3.0标准采用原生12+4Pin的PCIe 5.0接口，可为新一代显卡提供600W供电，官方也为这款电源提供了长达10年的质保服务。

电源自带线材扁平柔软方便走线，并且标配了原生的12+4Pin接口线材。

电源三维尺寸为： 100mmx63.5mmx125mm，采用SFX紧凑方案，因此可以轻松的塞入空间狭小的平台中。通过了白金效能认证，最高92%效率转换。还提供新PCIe 5.0/ATX 3.0新规范供电输出（16Pin），单路可以输出600W，支持RTX 40系列显卡。电源采用全模组接口设计，提供了3个8pin接口用于扩展CPU 4+4pin与PCI-E 6+2pin供电，有3个6pin则用于扩展SATA供电以及D型4pin供电，同时提供有1个12+4pin的原生12VHPWR线材接口，可用于扩展600W功率的12VHPWR供电接口，也可以通过标配的转接线扩展为两个PCI-E 6+2pin供电接口。

散热风扇采用的是 FDB 液态轴承的 92mm 静音风扇，数字 IC 监控温度与负载，风扇停转切换更准确，支持 30% 负载以下风扇停转，实现零噪音的静音表现，另可延长风扇的使用寿命。

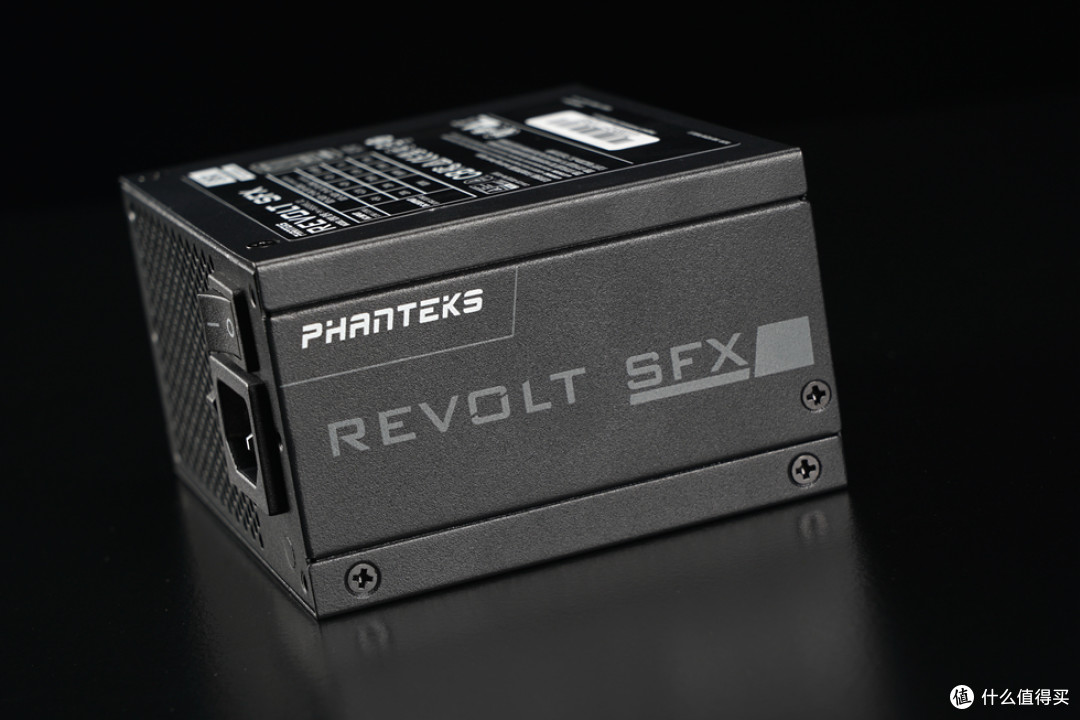

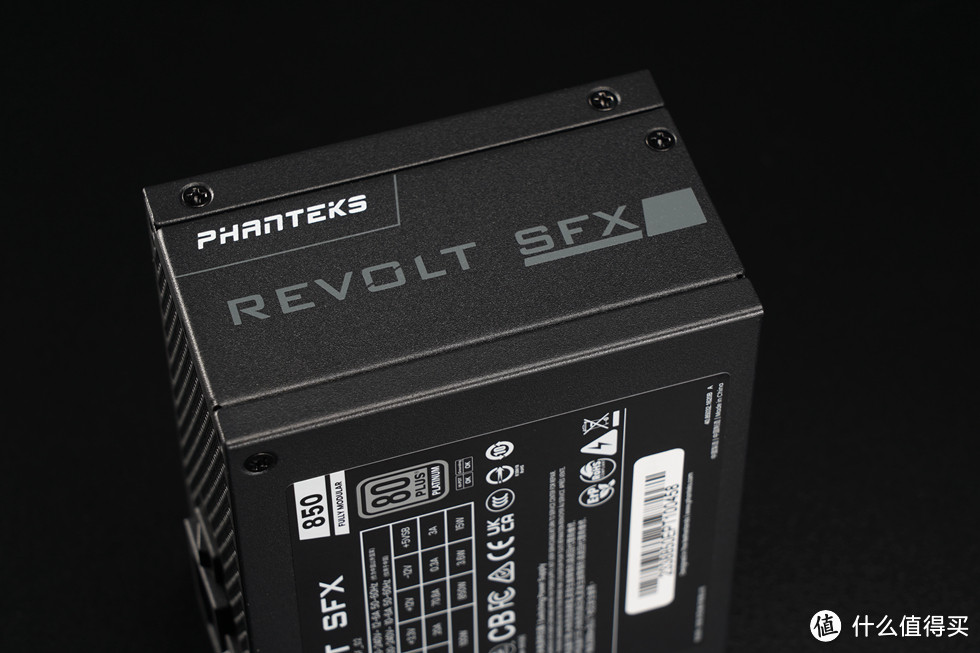

电源侧面依然是白色PHANTEKS品牌LOGO和灰色REVOLT SFX型号标识。​

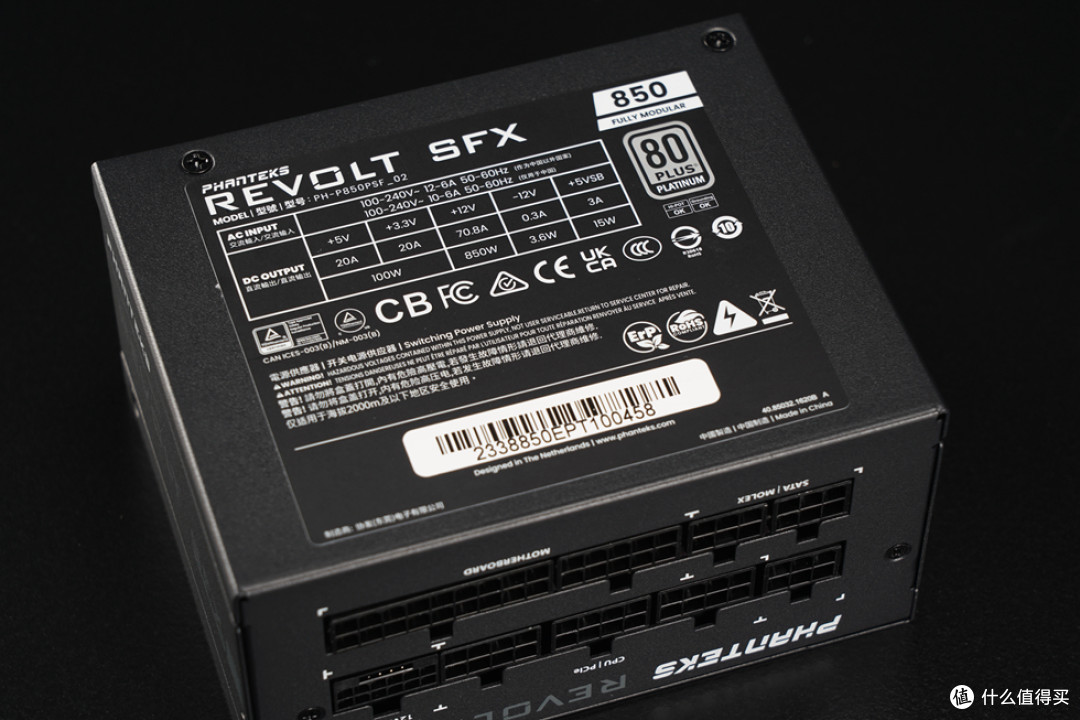

Revolt 850W 电源额定功率为850W，通过了80Plus白金认证，采用单路+12V输出设计，其中+12V最大额定电流为70A，相当于850W输出功率，+5V与+3.3V最大额定电流均为20A，联合输出功率则为100W，支持100V至240V输入电压。

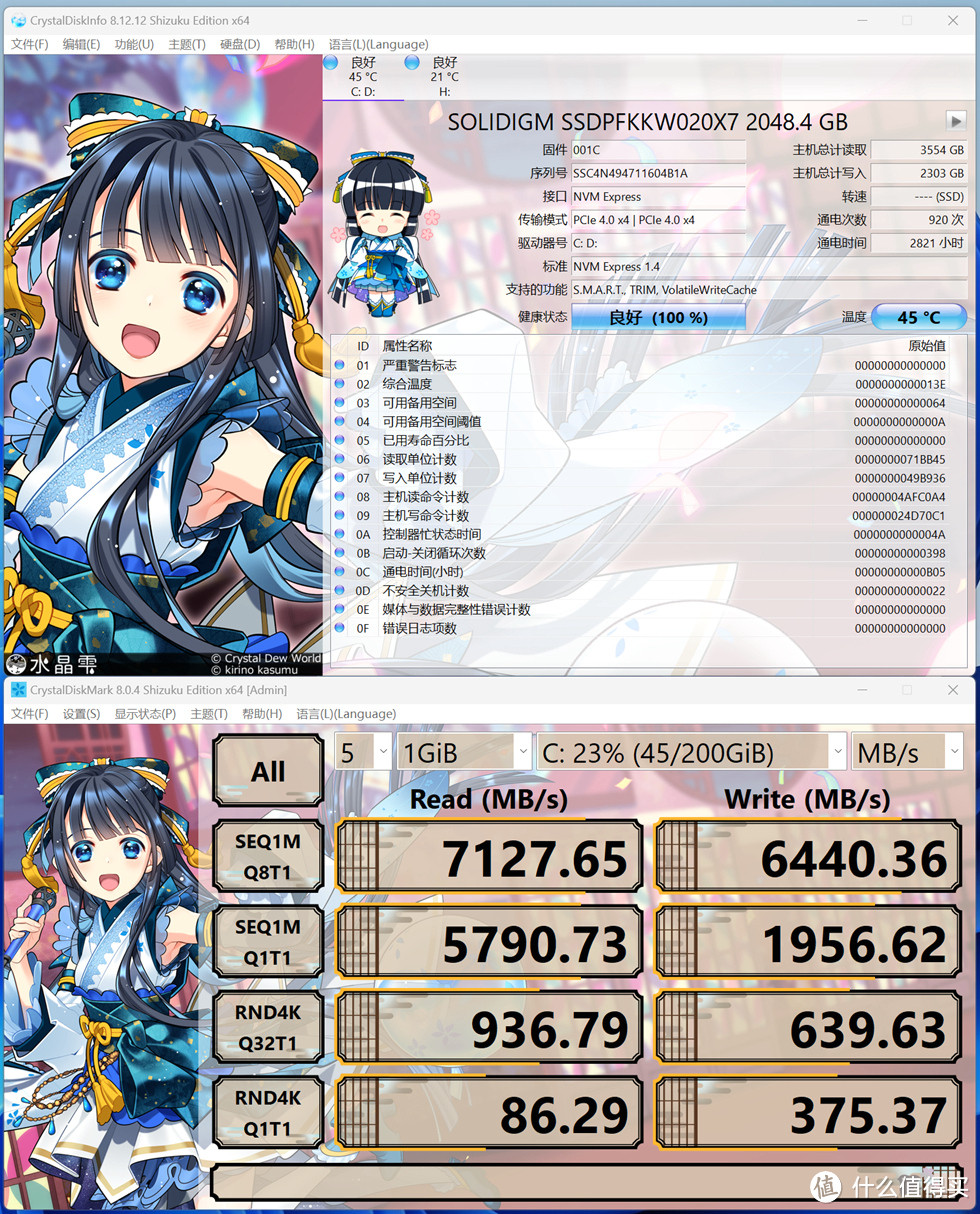

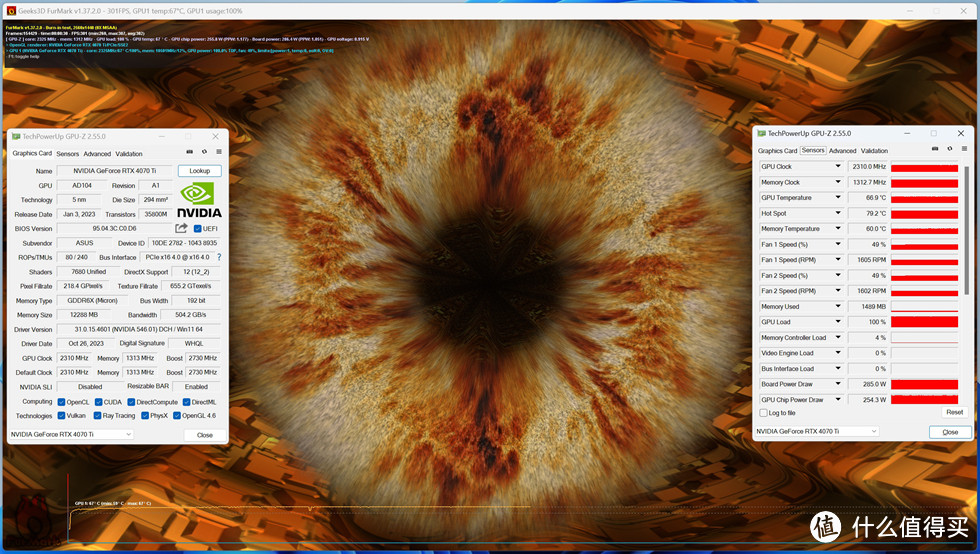

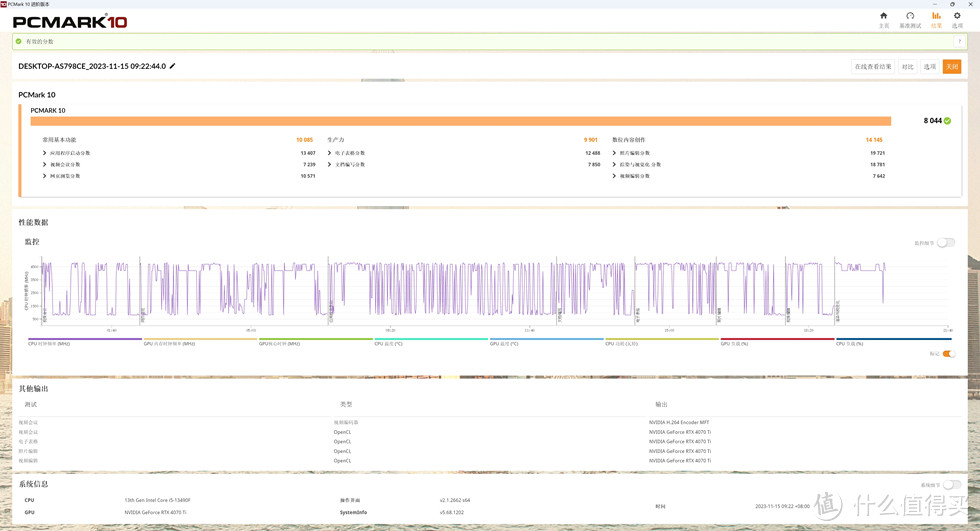

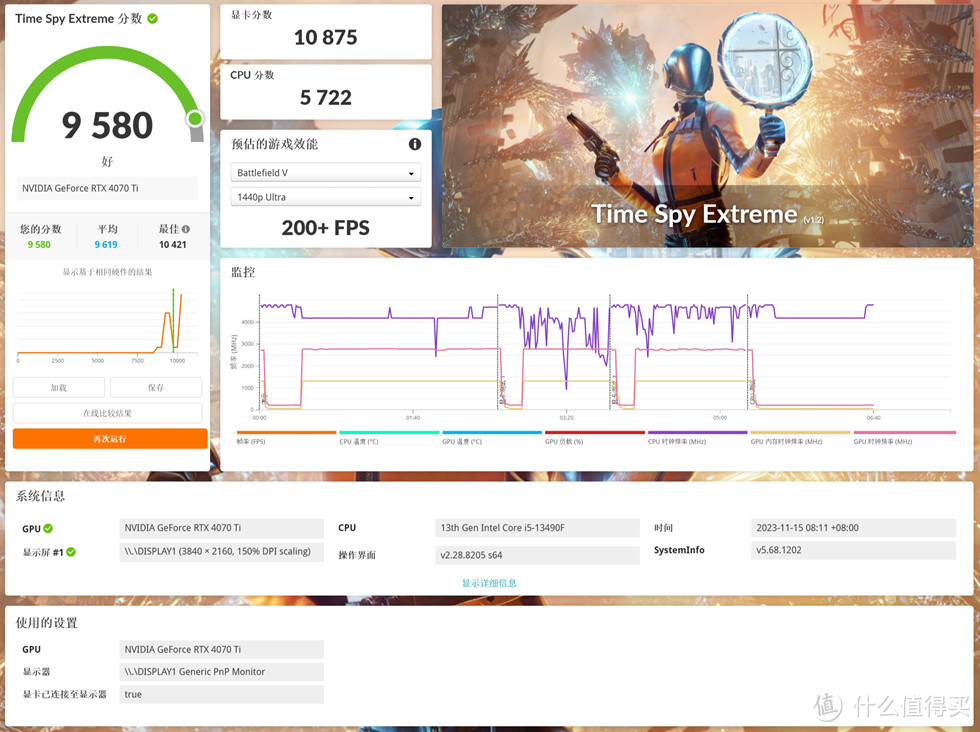

整机测试

......完毕......
