在海鲜市场淘到一台oppo Sonica DAC 并将其改进这件事

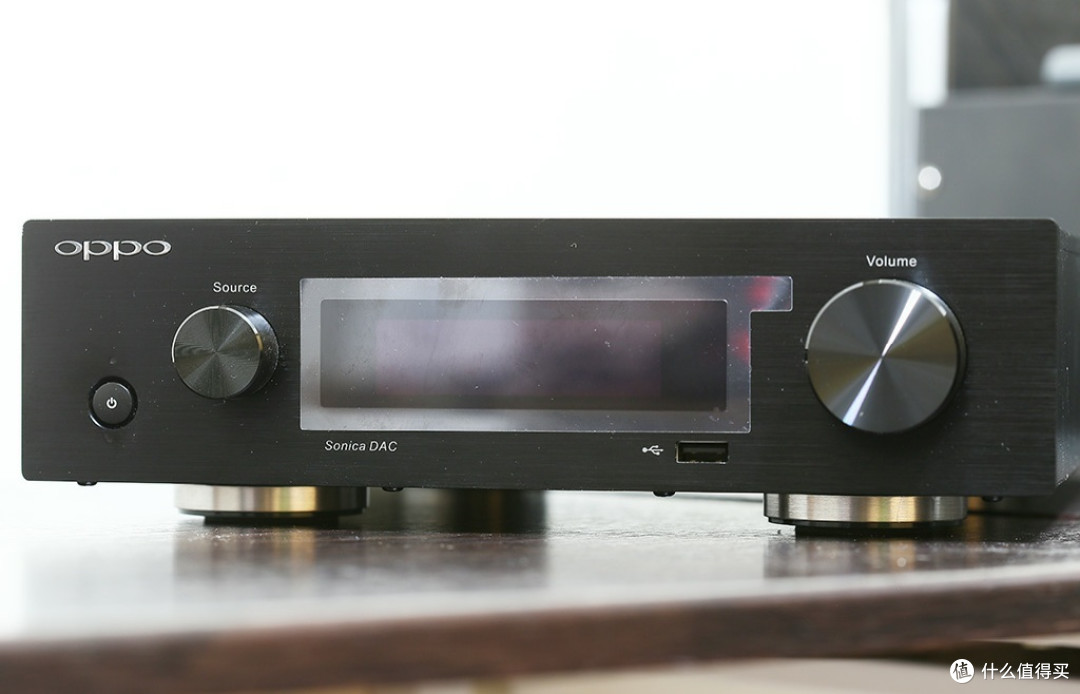

先来看正面,全铝面板上的开关,讯源切换开关,显示屏幕,音量的编码开关跟USB,外观如新,连胶膜也没撕。
背面,数字输入有光纤同轴USB,还有trigger; 输出有XLR跟RCA,另外有模拟输入,另外就是RJ45网孔,USB host跟接地孔,以串流DAC来说这台算是个前辈了。
(看到那个2017年生产就觉得日子过的好快)

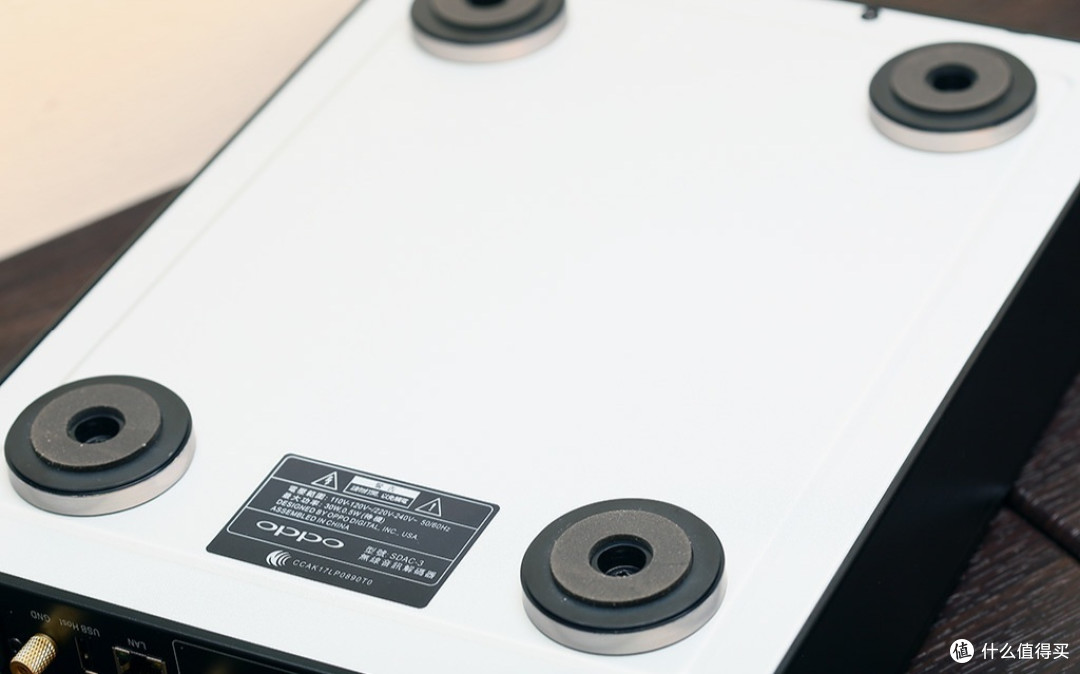

底座, OPPO蓝光机常用的脚位,这台除了面板跟两个侧版,其也都是镀锌钢板,侧版外是塑料板用来藏天线,我觉得这以现在来看依然是很不错的设计。

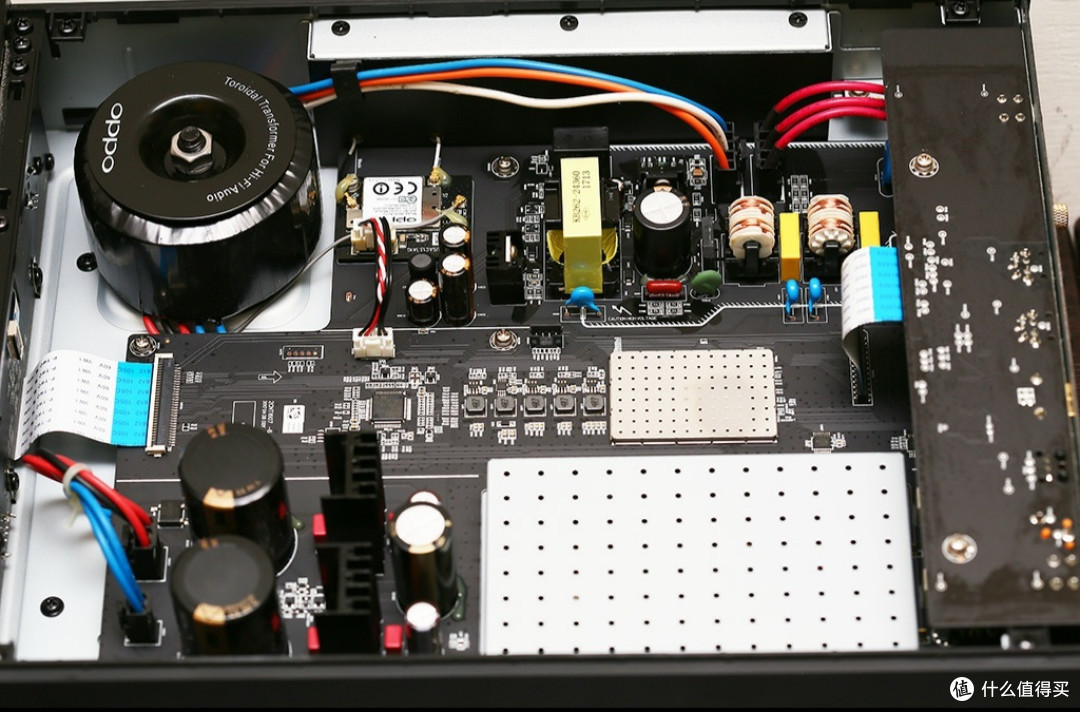

内容,大慨分为四大块,上是独立的环型变压器跟交换式电源,右是数字输入板,中间多组D2D的电源给屏蔽下的主控,因为不好拆就没拆,下面屏蔽是模拟输出。
USB的接收器是XMOS XU216,早些年没有MQA,要不然这台用XU216就有机会挂上。
电源输入,先过电压切换开关,板载保险丝再过EMI滤波器,再分流给交换电源。
无线网卡支持802.11.a/b/g/n/ac及Bluetooth 4.1,看接线应该是USB接口。

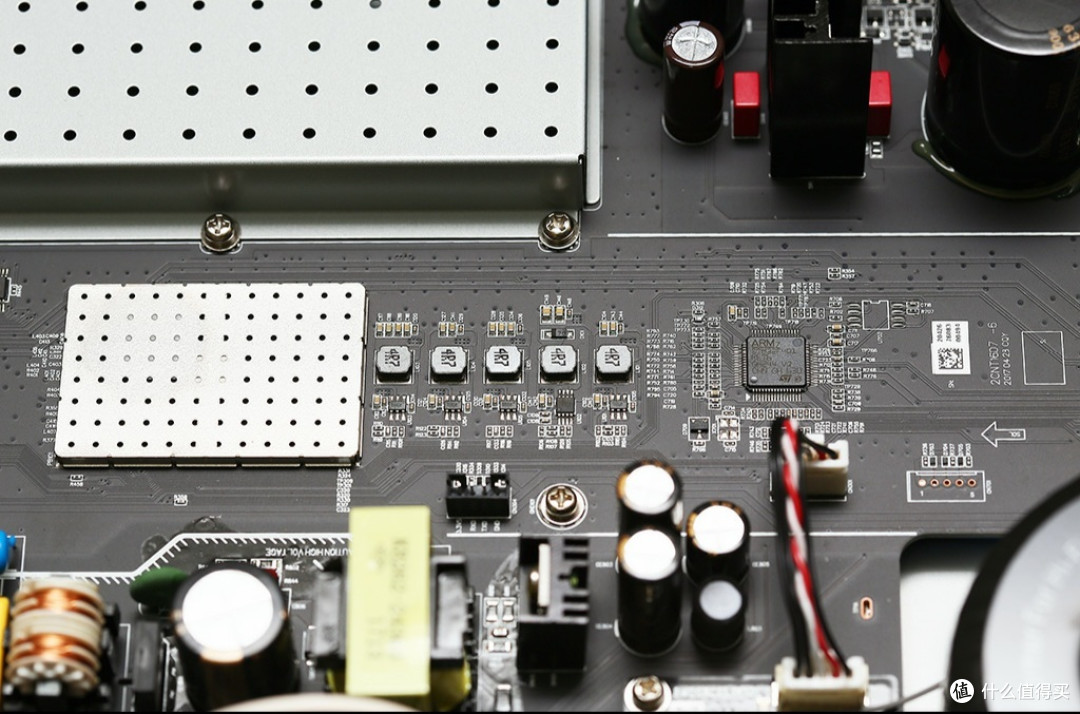

主控跟多组D2D电源,右边的MCU应该纯做显示,相较现代机种没有PLL时钟重整。
模拟输入过交联电源后输入到ADC PCM1808 (24Bit 96kHz),规格来说弱了点。
模拟电源的部分,输入AC13V*2 AC6V*1,分别过桥整后给DAC的模拟及数字电DAC的屏蔽其实做了上下两层, 当夹心饼干把整个模拟输出包起来。
模拟稳压当年好像是因为缺料的关系,正电用LM2940负电用7912,没有很喜欢。
拆下屏蔽, 被散热块盖住的ES9038 DAC跟另一个屏蔽盖住的晶振,焊死就没拆,整体线路跟205很像但取消耳扩的分支,我没追线路但应该8CH全用上。
9038的Core 1.2V使用两颗AZ1117,没有很喜欢这样设计, 但空间有限没得改。
3.3V是用特规的OP LT1635做的稳压,用OP供给9038这点也被其他厂商跟进,连同前面的1117,这两颗都不能换固态电容,不然以我的习惯是会换几颗。
I/V使用LM4562,LPF使用LM4562,XLR buffer使用OPA1632,就是低噪声套餐,在105的XLR还是用LME49724,在我们改机后,205就全换1632,这也挺好的。
电容用料方面,模拟大电容使用ELNA for Audio 6800uF 35V,其他是RA3,另外就是输出交联原厂就是用SILMIC II了,也是很不错的料。
交换式电源的输出电容使用ACON 2200uF 16V跟470uF 35V做CLC滤波。
改机的部分,其实花比较久的时间在微调输出交联电容,实验到一半拍一张以前是有用过BC电容,另外是我自己喜欢用FPCAP, 但这两颗最后都没用上。
大电容本来想用BC电容,老实说在105/205上其实都想换但又觉得没什么差,这次还是觉得没差,本想说做为圆梦机还是用BC,但最后还是卡机构又换下。
改的方向:
1. 稳压换成LT3045/3094组合。
2. I/V跟LPF的LM4562都换掉,这台不如预期有八成是LM4562害的。
3. 交联电容的部分,先前换BC是想多补一点高低频,但在这组合会有点过头。
换FPCAP我个人还蛮喜欢的,但老实说有点过于锐利,讲难听就是亮过头会刮。
SILMIC II偏中频的特色刚好符合物主的取向,一番挣扎后就换回去了。
4. 交换式电源换固态电容跟部分电容更换,这改变幅度就更低,这算换爽的。
声音走向:
1. 改机前有点干薄,音场也挺平面的,整体来说偏中低频,高频缺的蛮多
2. 改机后音场拉开,也补了不少高频,为了让高频补的刚刚好花了不少时间
3. 整体的活性提高,4562算是很著名的Boring sound,要扭转这点倒不难
4. 声底变的更干净,这可以让细节感跟形体感提升,对各方面来说都是好事
以上,给有兴趣的朋友做参考
