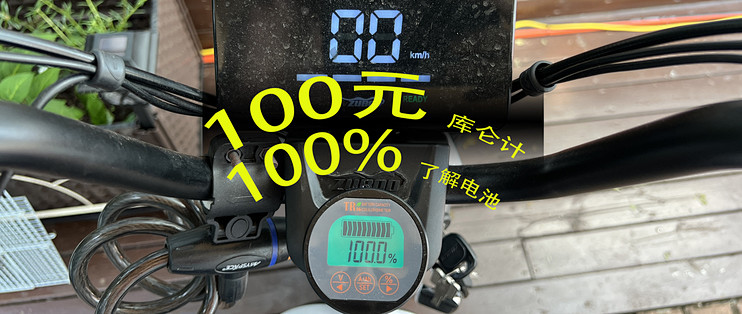

我的电动车“故事” 篇三:“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

2022-09-27 20:16:53 16点赞 120收藏 17评论

购买理由

之前给这台1499元购入的五星钻豹做升级,唯独少了最重要的一环:电池电量可视化。

近期正好有空,那就干脆一步到位,给它来个究极升级。某宝上102.40元购入,算上返还的部分,实际花费不足百元。

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

外观展示

工作日收到的,周末才有时间装。全家福,包括了3米延长线。

  • 此次安装,金属支架、2个接线端子都没用到。

  • 所需的其他工具和材料:蓄电池连接线、扎带、3M双面胶

  • 可选工具和材料:开孔器、热缩套管(包括热风枪)、热熔胶

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

免破线加装教程

显示表盘的安装

借鉴其他人的安装经验,我也把龙头这里的装饰板拆下

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

利用开孔器开孔,这样表头可以直接固定在这里

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

底部侧面也钻了个半孔,如果你的车也是A7,完全是多余的,没必要。这个坑我替你们趟了

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

把表头的线串进来,固定的螺丝,也用螺帽固定好(接线柱太大了,我拆不下来,不得不把上面的那个孔开的很大)

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

用热熔胶把洞都“封”起来,解决防水问题(当然你不做这步,也没问题)

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

先把已经装上表头的装饰盖给装回车把

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

库仑计主机免破线连接

把电池盖板(我还加装了电池防盗锁),后轮挡板都拆下

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

免破线的关键——蓄电池连接线,我直接买4平方的线,实际上买一根就够了。两头带有接线端子和防尘防水盖。

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

找到电瓶后半部分,正负极线头别搞错

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

先把负极的接线给拆下来

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

把原厂的这根接到库仑计主板P- 接线端

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

把单独购买电瓶连接线的一头接到库仑计主板B- 接线端上,然后再把另一头接到电瓶负极接线柱上。

这里要注意:电瓶是带48v电流的,所以线头金属部分与电瓶接线柱碰到时会冒火花,这属于正常现象,不用担心。这里要注意:电瓶是带48v电流的,所以线头金属部分与电瓶接线柱碰到时会冒火花,这属于正常现象,不用担心。

把自带的红色电线剪下一段,然后接到库仑计主板B+ 接线端。另一头可以多剥掉一些电线皮。

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

把那根3M延长线,插到主板上

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

把库伦计主板用3M双面胶粘贴到电瓶侧面

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

把电瓶上红色正极的接线头拧下来

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

把红色电线缠到螺丝上

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

把正极重新接到电瓶的正极接线柱上

注意:带电工作,所以螺丝接触到接线柱时会迸发出火星,都属于正常现象注意:带电工作,所以螺丝接触到接线柱时会迸发出火星,都属于正常现象

把电线整理一下,再把电池盖板装回,此次加装最困难的部分就算完成了

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

库仑计主板与显示表盘连接

龙头这里有4颗螺丝拧下,然后把前面板拆开一边,把表头和延长线对接,顺便套上热缩套管,热风枪吹一下使之收紧,增加防水性能,无后顾之忧。最后把这段线塞到前面板里,拧紧4颗固定螺丝。车头部分完成。

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

把多余长度的延长线,都塞在电池中间的位置,这里空间大。把电池盖板装回去,发现延长线会被盖板这里卡着,开孔器开个小孔,省的时间久了,电源线外皮被磨破。车身部分最后也完成了。

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

只有这一小段线露在外面,其他都是隐藏走线。

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

最终测试

插入钥匙转动通电后,显示表盘的背景灯会自动亮起,并且在显示数值的左边显示一个 ▼ 的符号,表示“放电”状态

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

从左到右的显示,与从左到右三个按键对应起来。其中第二个当前电流/剩余电池容量可以切换。

“百元”库仑计,超详细免破线安装教程——1499元五星钻豹A7的究极升级

按照说明书的介绍,初次使用需要设置电池容量(我是20AH电池,建议初次设置30AH,然后等第一次电瓶的电用完后看一下剩余电量(AH值),扣除这部分后重新设置即可。

总结

不足百元的投入,还不用破线(不用担心保修问题)的无改装风险,却能让你100%掌握这台电动车的电量,我觉得非常值。

这款库仑计也有不得不说的问题,之前没有人提到过:

  1. 就算电动车断电,钥匙拔走,库仑计仍然会工作,上面会显示最后设定的界面。觉得有点怪怪的。咨询过卖家,被告知这是正常的,库仑计自身耗电可以忽略不计

  2. 库仑计可以显示:电压、当前电流/电池剩余容量、容量百分比,充放电状态


作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
