打造网络及智能家居机柜
新房去年5月开始装修,断断续续有一年多时间了,终于快完工了,在这里总结和分享一下心得。
因平时工作对网络要求比较高,所以装修时,花了好多心思规划网络,每个房间都预留几个网络节点,具体配置如下
具体节点:
1、入户门位置、预留有线电视同轴线、3根网线、4芯光纤1条。
2、厨房、卫生间留1条网线
3、主卧2个节点,一个预留1条网线、一个预留2条网线、4芯光纤1条、hdmi视频线1条
4、次卧1个节点,预留2条网线、4芯光纤1条、hdmi视频线2条、USB数据线1条
5、客厅沙发位置,预留网线1条、hdmi2.0视频线1条
6、电视机位置,预留3条网线、2根hdmi2.0视频线、音频线、有线电视同轴电缆1条。
7、监控:入户门、客厅安装海康威视摄像头2个,配4路录像机
上面所有线路最后汇集到预留的网络机柜位置,后续作为网络及智能家居的控制中心。机柜位于次卧与客厅之间的设备柜里,直接在设计橱柜的时候,包含进去了。
机柜汇集处线缆

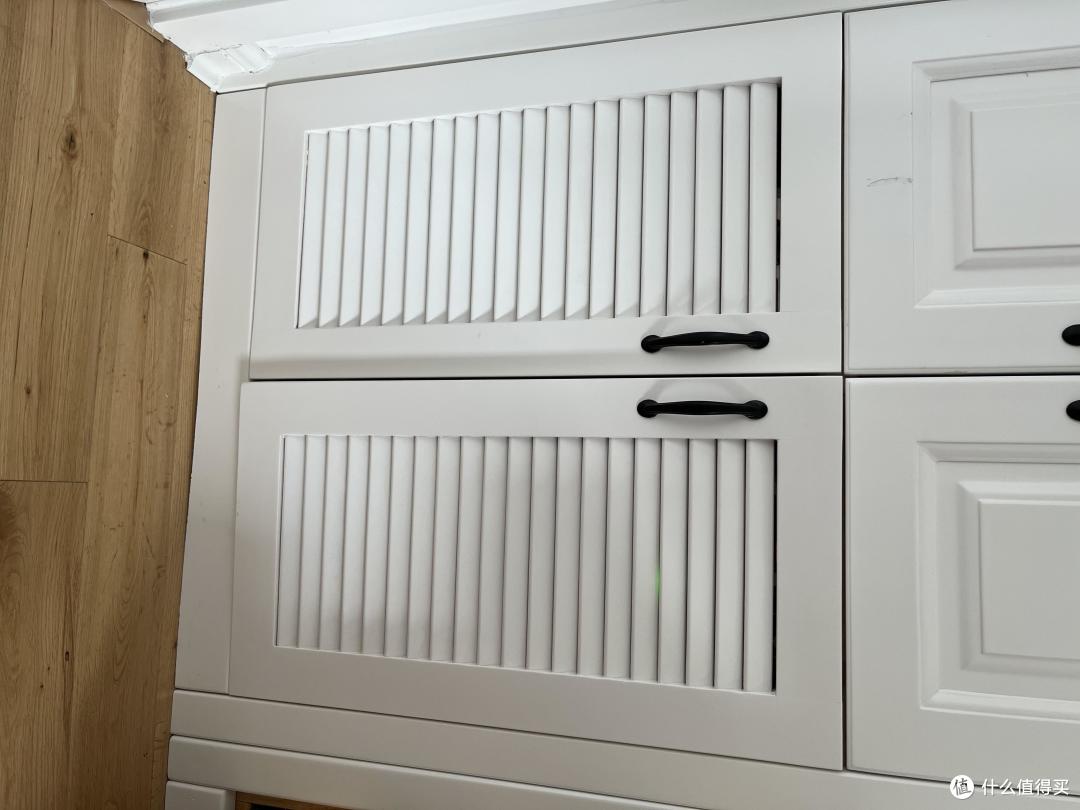

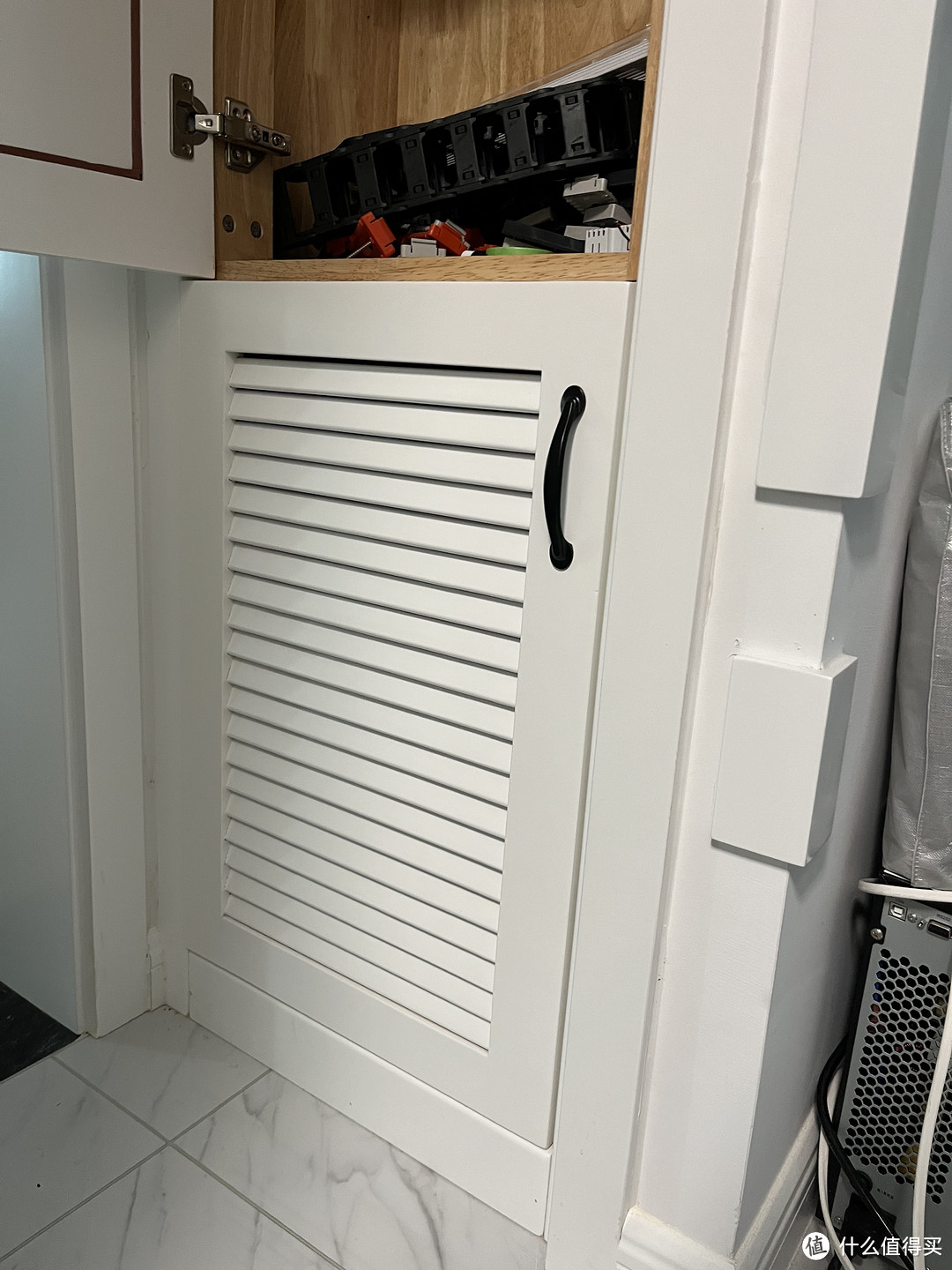

本来想做的深度的再大一些,但是尺寸限制只能这么大了,影响了后续设备的摆放。设备柜两侧开门,都用百叶窗门,方便散热。当时还买的坦克链,想把线塞进去,结果塞进去后,坦克链弯度太小了,塞不进机柜了。就扔在柜子里了(见下图上方)
实景图
当时设想的是机柜做成抽拉式,可以在布线的时候拉出来,平时推进去,按照设备柜的尺寸,成品机柜肯定是放不进去的,参考了网上各位大咖的做法,在某宝购买了15U的立柱、托盘、托架、L型支架等配件自己进行组装。开始考虑的不周全,买的托盘太宽了还放不进去,一直在吃灰。
为了实现抽拉效果,又购买了400*900mm橱柜三节伸缩滑道,把简易机柜固定在滑轨上。滑轨用木螺丝直接固定在橱柜上。
最上面这层,为了给录像机散热,自己画了个简图,找别人用3mm不锈钢加工的,有2个12厘米风扇,4个6厘米风扇,2个风扇控制器面板及电路板,电路板和不锈钢之间用塑料螺丝支撑并固定,温度检测头固定在录像机上固定硬盘的螺丝上。风扇速度可以在调速器上进行设置,平时温度控制在32度左右,手摸上去稍微有点温热的感觉。
风的流向:前面4个小风扇从机柜门吸风,12厘米风尚从上main吸风向下吹,机柜后面的两个风扇,从前面吸风向后吹,总体形成一个风道。
购买的导轨式电能表、风扇调速器、温控模块都有485 通信,准备后续加入已经购买的485 输入输出模块,和树莓派安装的homeassistant,采集用电量、风扇转速等参数。
移动送的光猫更换成华为的B610光猫,总体来说没有难度,难度就是把光猫里远程管理的密码输入华为光猫,其他的按照原来光猫参数进行设置就可以了。从运行这段时间看,光猫温度比移动公司送的光猫温度要低。
下一步准备把家里安装的智能设备(主要是米家,购买的品牌大多为绿米)与homsassistant连接,实现各品牌智能设备的互通。
