装修：师傅给你埋下的一个巨大的弱电坑

前几天在说装修公司给配的网线都是李鬼品牌。其实这件事也怨不得装修公司的人。毕竟什么线便宜利润大就上什么这是任何一家企业都会做的事情。而且，你指着初中文化水平的人给你搞清楚弱电电路的问题本来就是不现实的事情。

例如和师傅聊天师傅的概念就是做水晶头的次序只要是两边次序相同不用考虑线序的排列网络就都可以通。这即是强电和弱电的一种区别了，iN也就只能笑而不语了。

但有一些装修行业流传的甚广的做法其实还真的是坑，这不——昨天就来了这么一出：

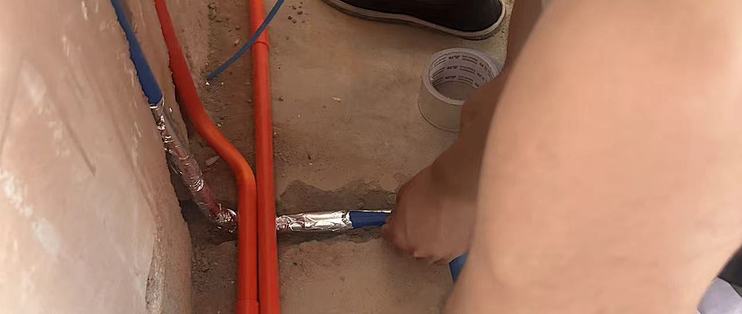

蓝色的弱电线管由于和红色的强电线管相互交叉，于是装修公司就在弱电线管外面包裹了一层铝箔胶带。

当即让师傅将这一块金属胶带拆掉。师傅说这是为了防止网络信号干扰，而且在水电验收的时候还要对着一个项目进行验收。

所以今天的标题就是——《装修：那些师傅给你埋下的一个巨大的弱电坑》，从好的一方面来讲或许是装修公司好心办了坏事，从坏的一方面讲就是装修公司丝毫没有弱电相关的知识纯靠这些没用甚至有害的方式来忽悠客户。

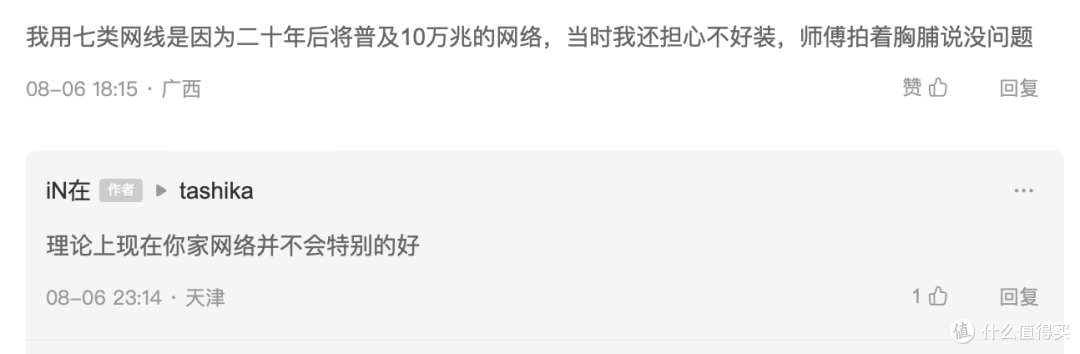

和之前的一个留言来一起说吧，之前还有一个网友这样留言：

七类及其以上的线都是带有一层或者多层屏蔽层的。今天的问题也是出现在“屏蔽”上。之前给大家写过文章《只要是屏蔽网线，都应该做接地，否则屏蔽线就会失去应有的意义》实际上已经给大家提了个醒，利用屏蔽来防止干扰这里面就有一个很值得讨论的地方：我们到底是不是用金属层反射掉外界的电磁波来达到防止电磁干扰的目的。如果答“是”那么就是从根本上被“屏蔽”这个词所误导了。电磁波是一种在时间和空间内交替变化的的磁场和电场组成。

这个东西你单靠一层金属来反射掉是不可能的事情。

我们把金属看成一个截面，当电磁波入射的时候有一部分电磁波会在金属表面被反射，还有一部分电磁波会透过金属，剩下的更多的电磁波会在金属内部的两个反射面上来回不停的反射。这时候你会发现，电磁波的能量就在金属屏蔽层中积累。迅速的导致这层金属屏蔽层的电场增加。从宏观上看，这块屏蔽层就已经带有静电了。从而不仅不能起到屏蔽电磁干扰的作用，而且还形成了一个放大器，在外界稍稍有电磁波动的时候，向另一侧输出更大的电磁干扰。

如何避免这种问题呢？在屏蔽层建立之后我们需要利用导线讲屏蔽层上的静电导出，也就是说屏蔽层要接地。一般家里的做法就是将屏蔽层接入等电位端子或者地线端子。

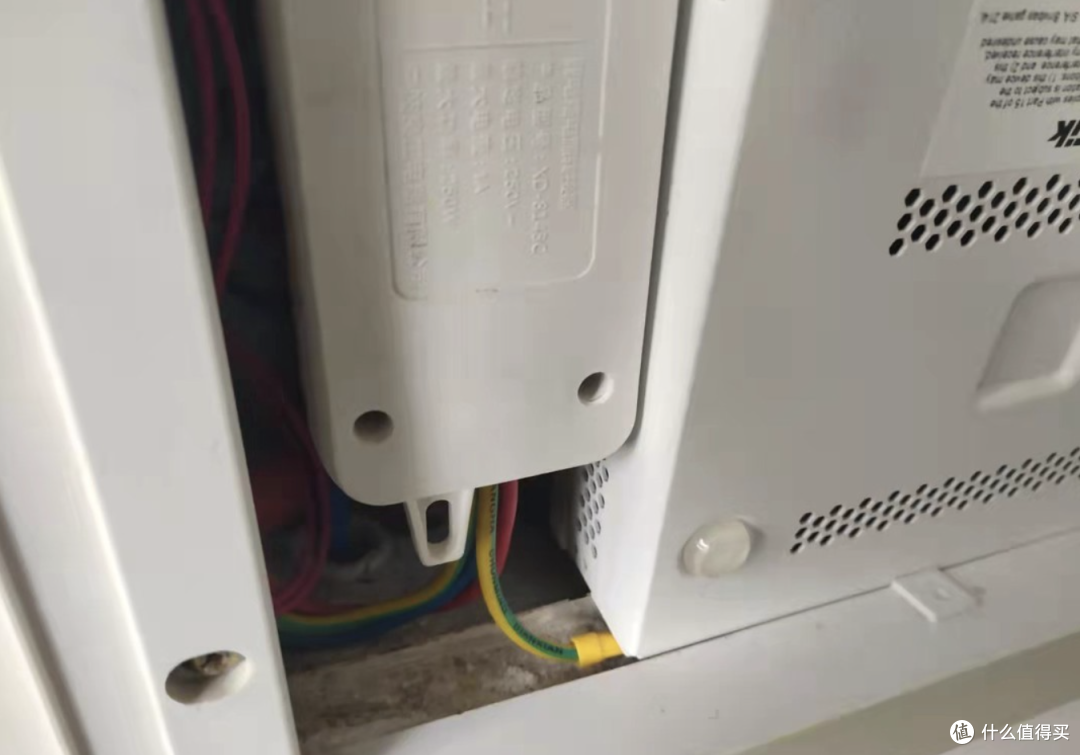

iN自己的家里用的是超七类线路，利用交换机的接地端子连接到了地线端子上。

在这个交换机所引出的所有屏蔽电缆实际上就已经屏蔽层接地了。这其实是在家里使用屏蔽电缆的最基本操作。为什么说那个用七类线的网友“理论上家里网络并不会特别好”的原因也在这里，大多数玩家只会选择更高分类的线，而不知道这些高分类的屏蔽双绞线的使用环境和使用要求，也就图一个数值上的爽快而已。

反过来看，装修公司将线管给你包裹上一层金属箔胶带而且这个胶带本身并不会做任何接地措施，如果能起到屏蔽作用也就真的见了鬼了。

而且更为严重的是——很多装修公司为了让用户满意，这种胶带还会缠绕多层。一层导电的薄膜再加上一层不导电的胶层大家脑补一下这是什么东西？

没错，这是铝膜电容的最基本结构。在线管上缠绕金属胶带是会产生电容效益的。在大多数情况下，这样的做法会带来一个你所不期望的结果：

由于这层手搓电容的存在，这段线管就有了频率响应能力了，在一定频率范围内的电磁波或者网络信号通过的时候都会加剧干扰。导致网络信号的质量下降、速率降低。而具体是什么频段的信号下降就得看命了——手搓电容的c值在哪里干扰就会在哪里。如果你的频率响应恰好和当地的无线电台接近，说不定你的网线的传输信号里面还会有当地无线电电台的节目。当然了，这个节目在网卡本身会被过滤掉。

那么家装过程中会不会遇到强电电线和弱电网络线路交错的情况呢？必然会有这种问题。

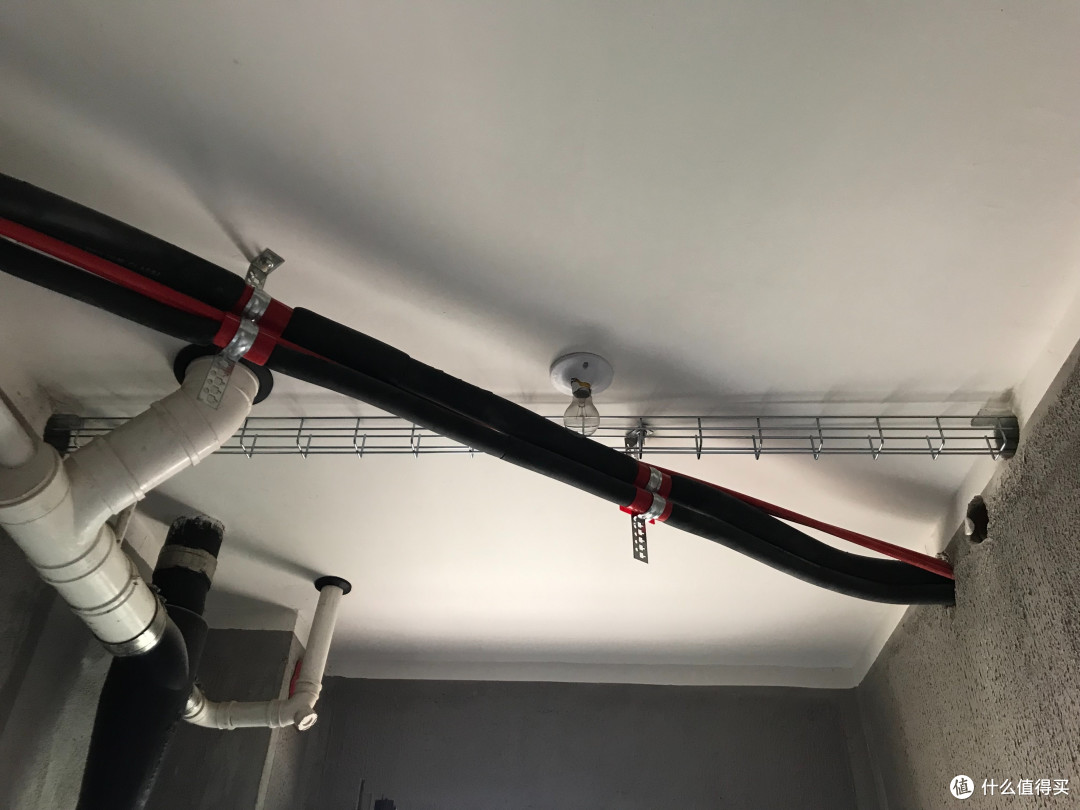

iN在自己做装修的时候最重要的网络桥架下面就被走了一个空调的动力线。

桥架上是这个房间的核心网络线路，属于这间房子的总线，不仅仅有以太网网线，还有一大堆的音频和视频线路。

应对过大功率的动力线的情况实际上也就做了三个方面的改进：

第一，拉宽和动力线之间的直线距离，在这个案例里面桥架的底端和动力线管的顶端距离10厘米，但是如果严格按照规范来说应该是在30厘米以上。

第二，桥架和动力线管交叉了一个30度角。这就是一个另外规范内的要求了，动力线路和弱电线路之间如果交叉不能平行也不能垂直，最好有一个角度，这个特性也是和电磁波特性相关的。

第三，实际上这根线管内的动力线是火线和零线绞接后通入线管的。并不是一般的电线穿管。绞线本身可以抵偿内部和外部的电磁干扰。

做到这三点，这边的网络线路过动力线的方式也就可以将干扰做到最低等级了。

对于一般的家庭布线来说，由于很少使用网桥和线槽，通常都是装修公司在埋管作业，往往就很难拉开间隔距离，总有压着强电线管“过桥”的做法，但是家里的电流量相对较小强电线和网线之间干扰的问题基本上可以忽略不计。如果担心过桥部分干扰可以采用这一段强电绞接过线的方式，从施工上解决干扰问题。而不是非得自作聪明的在强电线的部分用一个金属箔做一个“屏蔽层”，如果用公式来计算，这种做法所带来的屏蔽效果大约也就可以降低1/22的干扰，而如果绞线通过，同等条件下干扰可以降低3/4。这基本上是量级的差异了。
