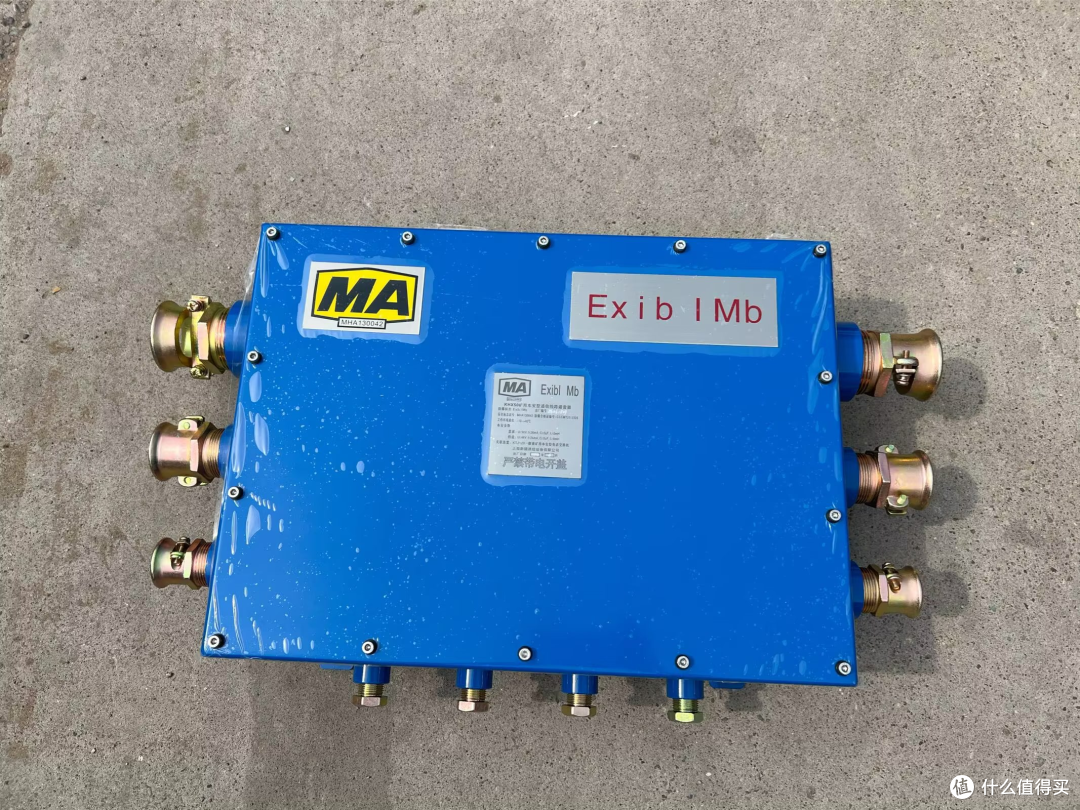

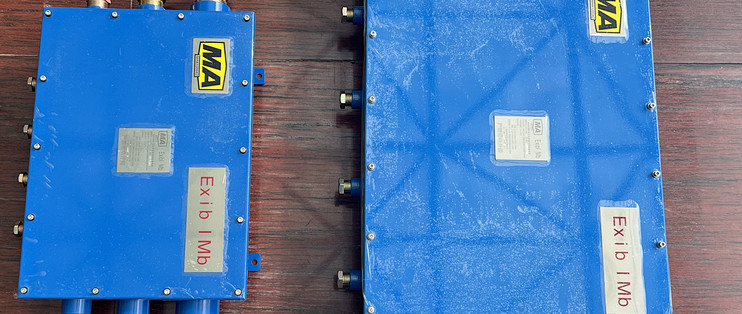

煤矿井口通讯线路避雷器（KHX50本安型）

KHX50本安型煤矿井口通讯线路避雷器是专为煤矿井口环境设计的防雷保护设备，具备本安型防爆认证，能有效防护雷电、感应浪涌等过电压对井下通讯设备的损害，保障矿井通讯系统稳定运行。

一、产品核心功能

1.雷电防护

1.直击雷防护：井口建筑、井架或架空线路易遭直击雷，避雷器通过泄放雷电流，防止雷电直接侵入井下通讯线路。

2.感应雷防护：雷击产生的电磁场会在架空线路上感应出数千伏过电压，避雷器将浪涌电流泄放入地，钳制线路电压在安全范围内（通常≤500V），避免设备烧毁。

2.多级保护机制

1.粗保护+精细保护：第一级采用气体放电管（GDT）泄放大能量浪涌，第二级使用瞬态抑制二极管（TVS）或压敏电阻（MOV）进行精细钳位，确保残压低于设备耐受值（如≤200V）。

2.快速响应：遇到雷击浪涌时，避雷器可在1纳秒内动作，将上万安培电流泄放至大地。

3.本安型设计

1.防爆认证：通过国家矿用产品安全标志证书（MA认证）和防爆电气产品合格证（Ex认证），适用于煤矿甲烷气体环境（I类），确保在爆炸性环境中安全使用。

2.低能量设计：内部电路限制能量释放，即使故障也不会引发点燃爆炸性气体。

二、技术规格与性能

1.电气参数

1.标称放电电流（In）：≥20kA（8/20μs波形，模拟感应雷）。

2.冲击电流（Iimp）：≥12.5kA（10/350μs波形，模拟直击雷）。

3.钳位电压（Up）：≤200V（确保后端设备安全）。

4.工作电压：兼容煤矿通讯系统电压（如500V以下）。

5.传输性能：插入损耗小，阻抗匹配，不影响信号传输质量。

2.环境适应性

1.防护等级：外壳达IP54或IP65，防尘防水，适应井下潮湿、粉尘环境。

2.温度范围：-40℃至80℃，可在极端气候下稳定工作。

3.寿命：设计寿命3-30年，具体因材质和工艺而异（如不锈钢外壳寿命更长）。

3.接地要求

1.接地电阻：≤4Ω或10Ω（依标准而定），确保雷电流顺利泄放。

2.接地线：使用不小于4mm²的多股铜线，以最短路径连接至总接地网。

三、应用场景

1.煤矿井下通讯系统

1.保护调度电话、应急电话线路，防止雷击导致通讯中断。

2.防护工业以太网、RS485/422/CAN总线等数据传输线路，确保监控系统、自动化控制系统稳定运行。

2.井口及地面设施

1.安装于通讯线路进入井下的接口处，构建第一道防雷屏障。

2.保护矿区内连接井上井下的通讯线路入口，避免感应雷侵入。

3.其他矿山场景

1.适用于金属矿、非金属矿等存在爆炸性气体的环境，保障通讯设备安全。

四、选型与安装要点

1.选型原则

1.防爆等级：根据安装区域的危险气体等级（如I类）选择对应防爆类型（本安型ia/ib或隔爆型）。

2.接口匹配：选择与通讯线路物理接口一致的避雷器（如RJ45、DB9、接线端子、BNC等）。

3.参数兼容：确保工作电压、最大传输速率、特性阻抗与被保护系统匹配。

2.安装规范

1.位置选择：安装于通讯线路进入设备箱的入口处，或线路从户外进入井下的接口处，遵循“先保护，后接入”原则。

2.接地处理：使用低阻抗接地通路，避免接地不良导致防雷失效。

3.状态监测：优先选择带故障指示窗口的型号（如绿色正常、红色失效），便于日常巡检。

3.维护管理

1.定期检查：避雷器为消耗品，遭受多次或大电流冲击后性能会下降，需建立定期检查和更换制度。

2.模块更换：采用模块化设计的产品，支持失效后在线热插拔更换，无需中断通讯。
