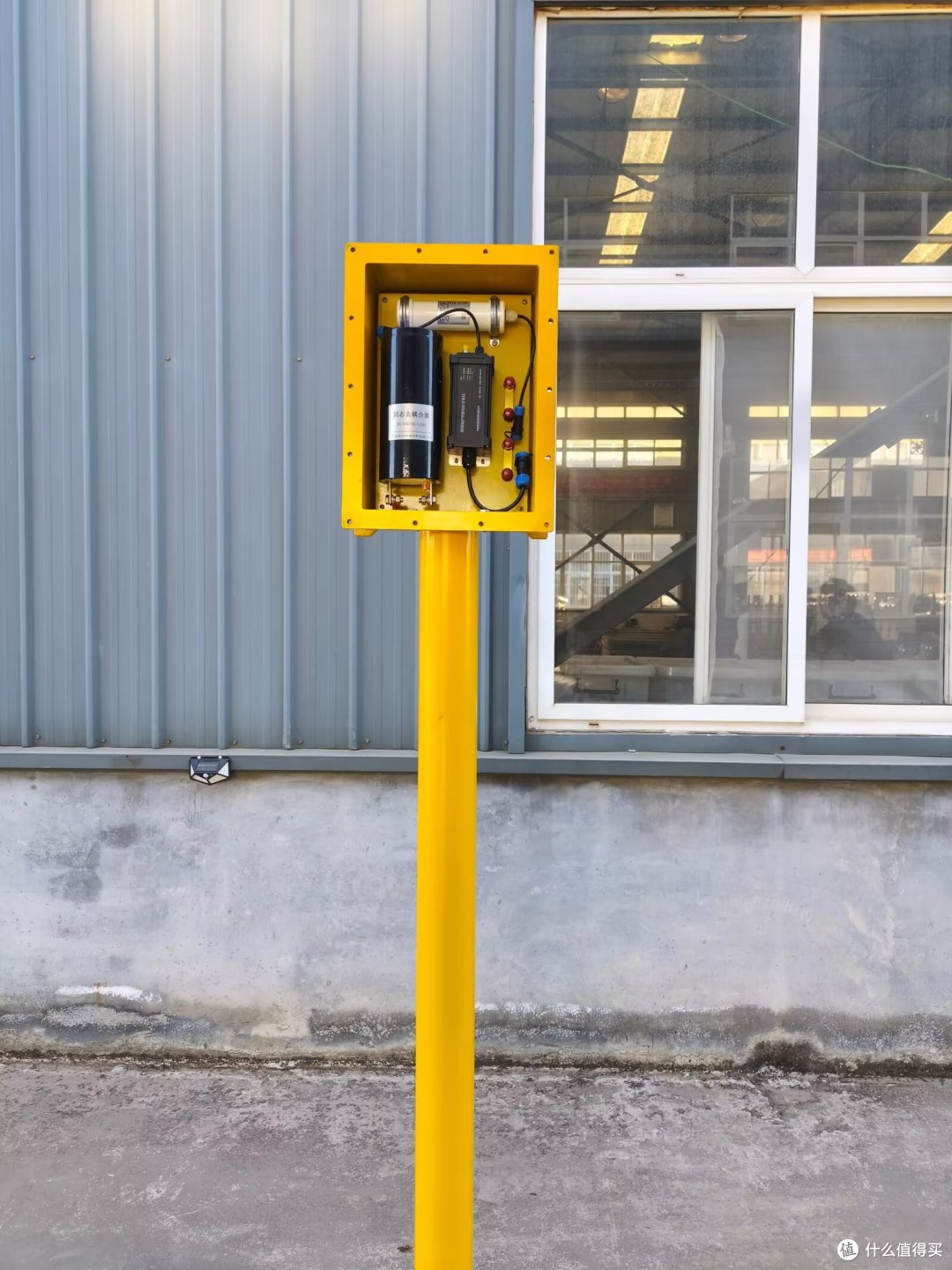

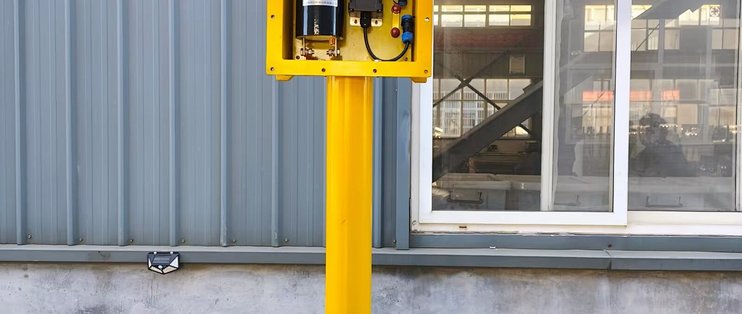

SSD固态去耦合器 与绝缘接头、恒电位仪的联动运行注意事项有哪些

SSD 与绝缘接头、恒电位仪联动运行的核心是电位协同、电气隔离、接地独立、故障互锁，需围绕参数匹配、安装规范、运行监控、故障联动、维护校准五个维度把控，具体注意事项如下：

一、参数匹配与选型协同（联动基础）

电位阈值匹配

SSD 直流闭锁阈值（如 ±1V~±5V 可调）必须低于阴极保护系统的最负电位（通常 - 0.85V~-1.2V CSE），避免误导通导致保护电流泄漏，同时确保交流干扰或浪涌时快速导通泄放。恒电位仪的电位控制精度需达 ±2mV，与 SSD 的直流漏电流（≤1μA）匹配，防止电位漂移引发误动作。

通流与浪涌适配

SSD 的交流通流能力（20A~100A）、浪涌耐受（50kA~100kA，8/20μs）需覆盖现场交流干扰峰值与雷击风险，避免过流损坏；恒电位仪的输出电流 / 电压范围应与管道保护面积匹配，防止过载触发 SSD 过流告警。

绝缘接头耐压与绝缘等级

绝缘接头的直流绝缘电阻≥100MΩ，交流耐压≥5kV，需耐受 SSD 泄放浪涌时的暂态电压，防止绝缘击穿；优先选用带绝缘监测的绝缘接头，实时反馈绝缘性能。

二、安装与接线规范（避免电气冲突）

接线极性与位置

SSD 并联在管道与独立接地极之间，严禁与绝缘接头、恒电位仪的零位接阴线串联，防止直流回路阻断。绝缘接头两侧需分别安装 SSD，避免暂态过电压击穿绝缘层；恒电位仪的零位接阴线应直接连接被保护管道，与 SSD 接地端保持安全距离（≥5m），防止接地干扰。

接地系统独立与隔离

SSD 需配置专用接地极（铜包钢 / 镀铜棒），接地电阻≤10Ω（强干扰区≤4Ω），严禁与恒电位仪阳极地床、变电站接地网共用，避免不同系统电流窜扰。绝缘接头两侧接地应独立，防止杂散电流跨段传导；SSD 接地极与绝缘接头间距≥10m，降低电位耦合影响。

布线与防护

电缆选用≥16mm² 多股铜缆，压接牢固并涂抹抗氧化脂；屏蔽线单端接地，加装浪涌保护器（SPD）防止雷击损坏通信 / 电源接口。防爆场景下，SSD、绝缘接头、恒电位仪的接线需用防爆格兰头密封，做好等电位连接，符合 GB 3836 规范。

三、运行监控与协同控制（保障电位稳定）

电位与电流实时监测

恒电位仪通过参比电极实时监测管道电位，当电位异常（如偏离 - 0.85V~-1.2V CSE）时，优先排查 SSD 是否直流隔离失效或接地不良，再调整恒电位仪输出。SSD 的智能模块（RS485/NB-IoT）需上传管道电位、交流电压、器件温度、故障告警等数据，与恒电位仪监测系统联动，实现异常预警。

告警与互锁机制

当 SSD 触发过温、过流、通信中断告警时，恒电位仪应自动切换至恒电流模式或降额运行，防止保护失效；绝缘接头绝缘电阻下降时，SSD 需提升直流闭锁阈值，避免漏电流增大。设置分级告警（预警 / 紧急），通过短信 / APP 推送，确保快速处置。

远程控制与数据同步

智能 SSD 的远程控制功能（如修改闭锁阈值、重启）需与恒电位仪控制逻辑联动，避免参数冲突；定期同步两者的监测数据，校准电位测量误差（≤5mV），确保数据一致性。

四、故障联动处置（快速定位与恢复）

故障类型 联动处置步骤 注意事项

SSD 直流隔离失效 1. 恒电位仪切换至恒电流模式，锁定输出；2. 检测 SSD 接线与接地电阻；3. 更换故障 SSD 后，恢复恒电位模式并校准电位 避免直接断电，防止管道极化电位衰减引发腐蚀

绝缘接头绝缘击穿 1. 恒电位仪降低输出电压，限制跨段电流；2. 启用 SSD 暂态保护，防止过电压扩散；3. 更换绝缘接头后，复测绝缘电阻与管道电位 隔离故障段，防止杂散电流侵入非保护区域

恒电位仪输出异常 1. 检查 SSD 是否过流 / 过温，排除接地干扰；2. 校准恒电位仪参比电极，复测管道电位；3. 恢复正常输出后，同步 SSD 告警阈值 避免频繁调整电位，防止管道出现欠保护 / 过保护

五、维护与校准（长期稳定运行）

定期校验与测试

每季度复测 SSD 直流漏电流、接地电阻，每年校准恒电位仪电位精度（±2mV），检查绝缘接头绝缘电阻（≥100MΩ），确保设备参数符合要求。雷雨季节前，测试 SSD 浪涌耐受能力，更换老化 SPD，防止雷击损坏。

安全操作规范

维护时先断开恒电位仪输出，验电确认无电压后再操作 SSD 与绝缘接头，避免触电或破坏阴极保护极化效果。严禁在雷电天气进行维护作业，防止瞬态过电压伤人或损坏设备。

老化与更换标准

SSD 运行 5~8 年后，若半导体元件老化（如导通阈值漂移、漏电流增大），需及时更换；绝缘接头出现绝缘层破损、密封失效时，立即更换并重新安装 SSD。恒电位仪的输出模块、参比电极定期检查，确保反馈调节正常。
