天天的DIY之旅 篇三:客制化键盘换轴与加灯
DIY之旅的第三篇。
这回不是做新东西,而是修旧东西。
也就是封面上的一把键盘。
先说说这把键盘,这是我在17年客制化的一把键盘,也是我人生中第一次客制化。
上图就是我当时刚做完,拍的照片。
不过由于时间长了,右下角方向区的向右键,居然坏了,怎么按都没反应。
无奈之下只好将其换掉。
首先是这把键盘现在的样子。
先拧螺丝把外壳拆了。

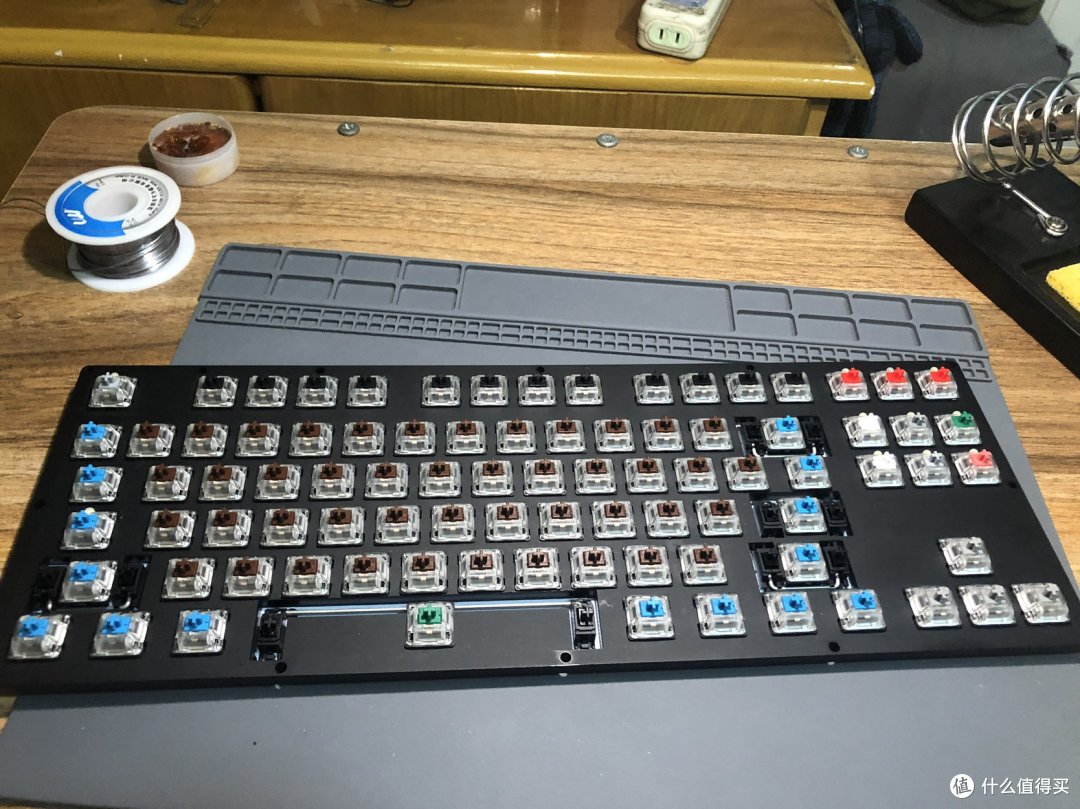

再把键帽一拔就可以看到轴体了。
u1s1有点脏,清一下灰。
好多咯。
然后就是正式的修理了。
找到故障键帽,拔掉上壳。
可以看到这个负责触发的铜片(动片)形状发生了弯折,无法导通,也因此这个键才坏了。
那么问题就很简单了,只要把这个换掉即可。
不过单独换动片太麻烦了,因此我选择直接换掉整个轴体的下盖。
换到PCB板一侧,找到对应的触点。
用吸焊器直接把焊锡 吸掉。
原来的轴体就下来咯。
跟新的轴体下盖对比一下。
左侧是新的,右侧是老的。
把新的焊上去。
懵逼,为毛现在焊的一股磨砂质感,原来的就是镜面质感,有懂的大佬出来解释一下呗 。
再找到原来的开关帽、弹簧、上盖。
组装上去就完成啦。
通电。
测试了一波发现木有问题。
皆大欢喜。
本来到这里就结束了,不过我又想起来,那次客制化的时候,二极管只焊了几个。
不如趁此机会再焊点上去。
说干就干,直接把二极管全倒了出来。
这种焊的时候正负极直接看长短就行。
长的是正极,短的是负极。
pcb上在正极那一次有一个+号。
有一个没塞紧,高出来了。
一手镊子,一手电烙铁,把他拔了出来。
完美!
通电测试。
全部点亮
舒舒服服
收工收工
剩下的装小袋子里。
等以后再说哈哈哈。
END
这儿是DIY之旅的第三趟旅行,还好这次没翻车哈哈哈
其实这把键盘坏了好久了。这次能修好非常开心。
当时做他其实是当大型试轴器用的
没想到才过了没多久,热插拔和各种国产轴就火起来了。
市场日新月异啊~
那么本次DIY就到这里啦,我们下次再见。
