6盘NAS机箱改造加HBA卡和万兆网卡叠叠乐

开着大个HPE ML服务器当NAS虽然稳定又强劲，但风扇噪音，扇热还在挺吵的，夏天温度高了以后，风扇更大声了。

打算搞个多盘的NAS专用主机，看了一圈，6盘矿机的机箱还是比较有潜力，价格实惠，带pci接口，空间放itx主板可修改。

6盘位nas机箱17×17家用迷你itx主板黑群晖热插拔文件存储服务器280元淘宝精选去购买

主板按照买新不买旧，买了11代的平台，CPU考虑了许久，犹豫选i3 还是i5，在黄鱼上遇到个同城的i5 QS CPU，价格还可以就拿下了。

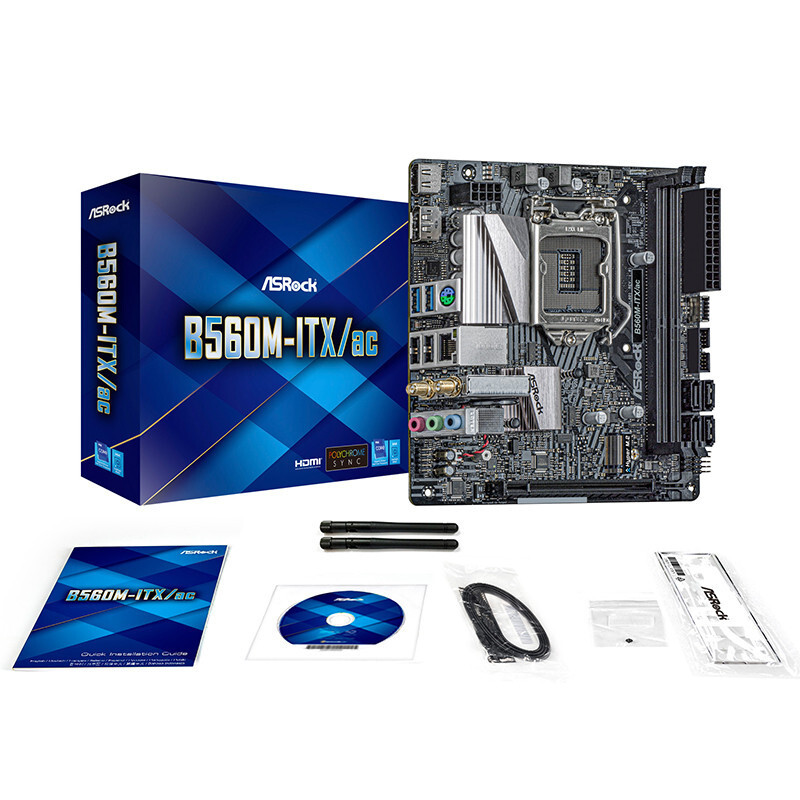

B560M-ITX 小主板，带一个PCIE槽，无线网卡拆了得到一个m2，内部还有一个m2接口，扩展可能性很大。

百科ASRock 华擎 B560M ITX/ac MINI-ITX主板（intel LGA1200、B560）华擎此款B560M-ITX/ac主板，采用mini-ITX版型，支持全新的11代以及10带处理器使用，6+2相 50A Dr.MOS供电，支持PCIe4.0，提供一个M.2接口。板载WIFI无线网卡。提供HDMI、DP1.4视频接口，可供带核显的CPU进行视频输出。前置USB3.2GEN1 Type-C前置接口。 值0 点评21 原创4 好价22去购买查看详情

CPU i5 11500T 低功耗11代i5 QS版本（也叫正显，跟正式版本最接近的测试版CPU，集成intel 750 显卡，虽然黑裙还不支持。

配置因人而异，我介绍一下我的硬件改造的过程。

 大黑箱子放在机柜上面不好看，贴个贴纸美化一下

后面再来个双色配置，主要买贴纸时凑单买了两种颜色

内部的话， 上面图片也可以看到，内部的PCIE插槽 我装了一个 LSI 2308的 4i4e HBA卡，内部4个 sas/sata接口，外部 sff接口 还可以接硬盘柜（HP D2600 12LFF）或是硬盘笼（服务器拆机那种SFF接口的4盘位）。

主板自带的网卡是千兆接口，不符合6盘NAS的标准输出吞吐量，所以打算上个万兆网卡，intel x520的，主板上是还有m2 nvme接口，就买了个转接线，可以把m2 转接到pcie口，再买个HP FLOM的网卡，配合转接架使用。

万兆网卡叠起来

准版的m2插槽转接卡

LSI的阵列卡很热，上面还有万兆网卡，机箱后需要给万兆网卡开个口，顺便侧面也要开个风扇口，LSI HBA卡需要加个5cm或4cm小风扇，接12v电源带一个降速线，保证阵列卡工作稳定。 LSI HBA卡请选SAS 2308芯片，相对来讲新一些，HP的这个拆机卡也能比其它品牌兼容性好一些，自己可以uefi模式升级固件，bios什么的。

百科LSI SAS 9211-8i SATA3.0 10TB HBA扩展卡 原装 正品 质保3年 值0 点评1 原创1 好价0去购买查看详情

阵列卡风扇入风口

网卡扩展口

这样一台万兆接口，支持SAS，SATA的6盘NAS 就装备好了。 后面需要随时可挂 4盘 硬盘笼或是接我的HP D2600 硬盘扩展柜。

机箱还是铁皮挺厚的，开口工具用的电摩加树脂片。

好多年前买的，110v的可调速的电摩，切割记得带手套，防护眼镜及口罩。因为切割厚金属会飞溅火星，一定要在开阔的空间进行切割，并注意防火材料的准备。
