前言

这台W519L是15年上半年在苏宁门店以2500元的价格拿下,当时5200U+4G辅以15.6” TN屏幕应该算是比较实惠的。

不过买回来以后一直处于闲置状态,已有的两台电脑平时工作生活学习已基本可以完成任务,这台笔电也只有偶尔的开机来一下Windows更新,后来两台电脑偶有空不出手的情况出现,这台笔电才有重新启用,此已四年,性能几何?难顶矣!

升级也主要是为了了解了解笔记本构造,自己DIY的一份乐趣也在内。

照片全部随手拍摄,没有很好的打光跟取景記「ASUS W519L」大換血升級

原始配置

型号别称W519LI5200
上市时间2015年
产品定位实用普及本
操作系统Windows 8

处理器

处理器Intel Core i5-5200U(2.2GHz/L3 3M)
核心/线程双核心/四线程
核心架构Broadwell
处理器系列第五代酷睿i5
处理器主频2.2GHz
最高频率2.7GHz
三级缓存L3 3M
系统总线5 GT/S

存储设备

内存容量4GB
内存类型DDR3L 1600
硬盘类型机械硬盘
硬盘容量500GB HDD
光驱类型DVD刻录机
光驱描述支持SuperMulti双层刻录

显示屏

屏幕尺寸15.6英寸
分辨率1366×768
显示屏描述宽屏,LED背光,16:9比例

显示卡

显卡类型独立显卡
显卡芯片AMD Radeon R5 M320
显存容量2GB
显存位宽64bit
显存类型DDR3
流处理器数量320
显卡性能支持DirectX 12

媒体设备

摄像头内置摄像头
扬声器内置扬声器
音频系统内置音效芯片

通讯

无线网卡802.11b/g/n无线网卡
网卡内置10-100-1000M网卡

输入输出

输入设备触摸板
USB1个USB2.0,2个USB3.0
读卡器三合一读卡器
其它接口

VGA接口,HDMI接口,耳机/麦克风插孔,RJ45,直流电源插孔,安全锁


升级思路

从配置单可以看到硬盘方面问题较为突出,5400RPM+8M Cache,从纸面上一看就断定这盘运行速度跟“闪电”差不多,这块好升级,一块SSD便可,光驱位也可拓展出去为硬盘位。

内存方面现代操作系统4GB显然已是拙荆见肘,直接拉到8GB,再高我个人认为也没意思了,水桶效应这块板拉太高了,或许会升级为12GB。

CPU方面最高配已知是i7-6500U,这套模具我知道的是i7-7500U,但是左侧有接口变动,更换需换壳,i7-6500U性能提升不大,主要是TDP跟核显方面,总之这项搁置,CPU性能本质上不会有多少区别,等价格合理区间再升级。

屏幕这块必须要升级,这台笔记本显然已经无法胜任游戏,1366*768@60Hz 45%NTSC的TN屏,看参数就知道,对眼睛是一种摧残!既然降级为办公本,辅以SSD,屏幕这方面升级为1920*1080@60 Hz 72%NTSC IPS就显得尤为重要。

网卡方面,有线网卡千兆接入反正个人认为够用,且不论参数如何,有线毕竟不是本本的第一选择,无线网卡是一块Qualcomm AR 9565 with QCWB335,本本自带的网卡是缩水版,没有AUX,单天线向前冲!最高支持72Mbps的传输速率,各种损耗下来实际约50Mbps。

升级备件

硬盘方面买了一个光驱位硬盘盒,为了美观买了弧面面板的,SSD 选择了之前一直闲置的 LITEON S920 256GB,用以安装黑苹果。

内存查阅镁光官网,发现自带的板载内存颗粒可以超频至2133MHz@141414,惊人的发现,不过有段时间笔记本天天挂模拟器内存频率下降至1600MHz,怎么也调不回来,原本跑在1866Mhz上,这个后续研究一下,有🦅大的值友分享一下解决方案記「ASUS W519L」大換血升級,内存辅以当时1866Mhz频率,购买MT8KTF51264HE-1G9型号的内存条,4GB@1866MHz。

屏幕,BOE的有点刺眼,群创的没耳朵,友达跟LG价钱差不多,最终选择了LP156WF6SPB6。

网卡,考虑到黑苹果,再考虑到反正自带天线肯定不行,天线也得换,最后又想到是ASUS电脑,就一步到位选择了MPCIE最强无线网卡Broadcom BCM 94360HMB。

开始动手

硬盘替换&安装

主硬盘位替换为LITEON S920 256GB,光驱位替换为原先的HGST 500GB硬盘,至此硬盘方面升级完成。

内存条安装

由于是拆整机,所以直接插在了主机板后面,一般可以通过拆开背面内存背板后安装。

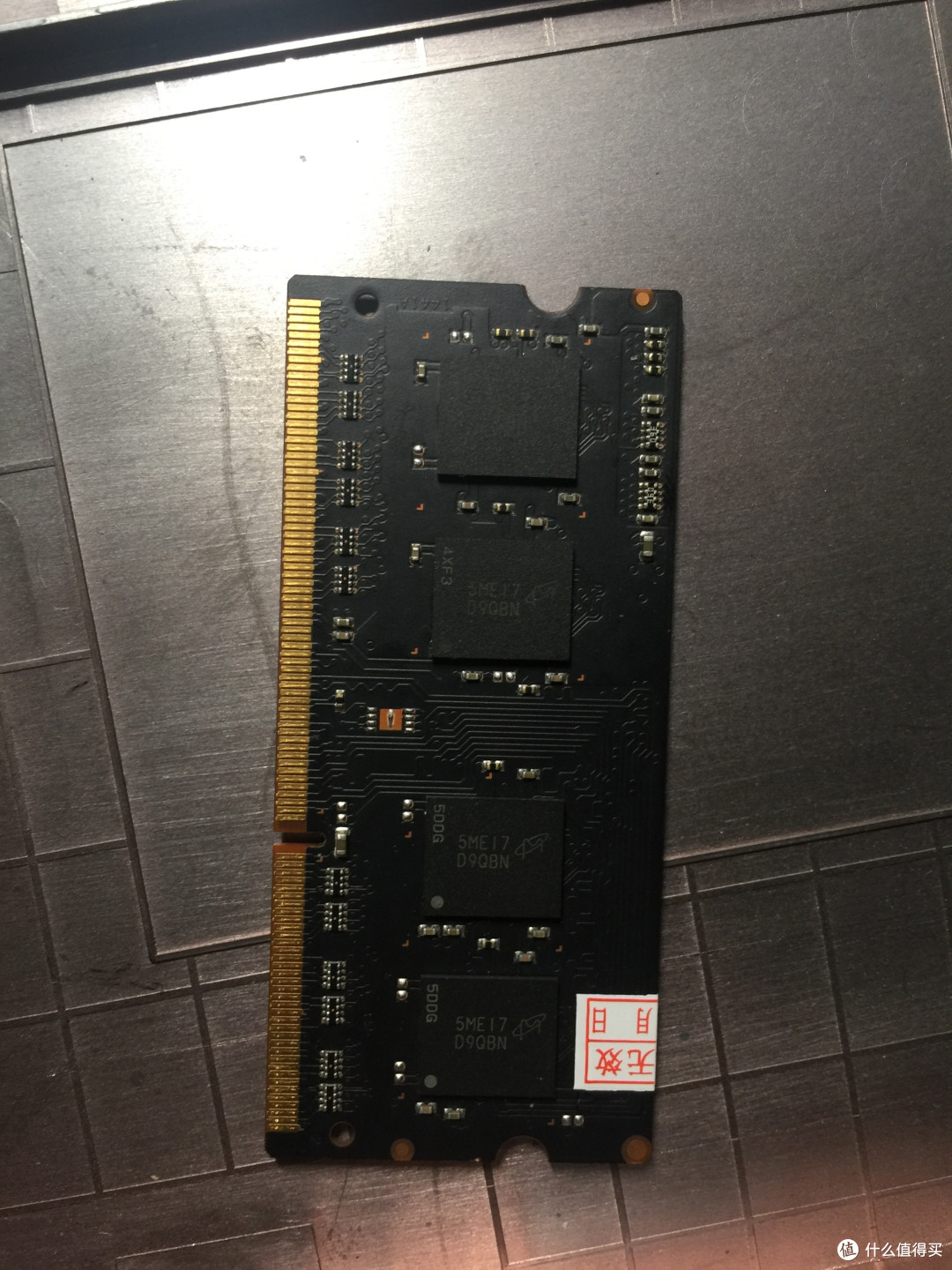

MT8KTF51264HE-1G9MT8KTF51264HE-1G9

板载内存板载内存

屏幕安装&天线替换

由于天线的替换需要拆除屏幕,所以合并在一起操作。

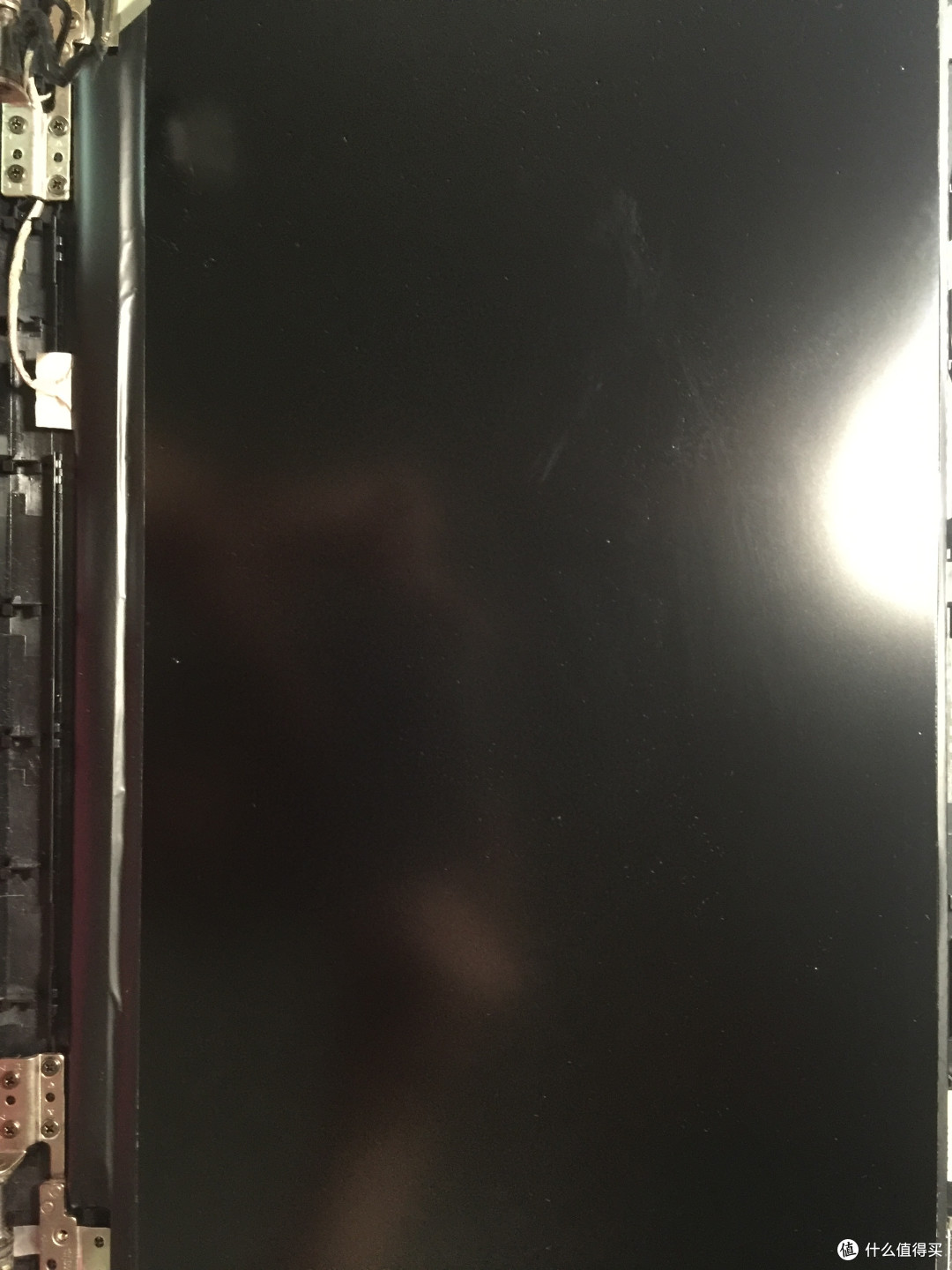

卸下主机板后,拆除铰链与屏幕边框(这个模具全靠卡扣),拆卸下旧屏幕并安装新屏幕。

LP156WF6SPB6LP156WF6SPB6

記「ASUS W519L」大換血升級

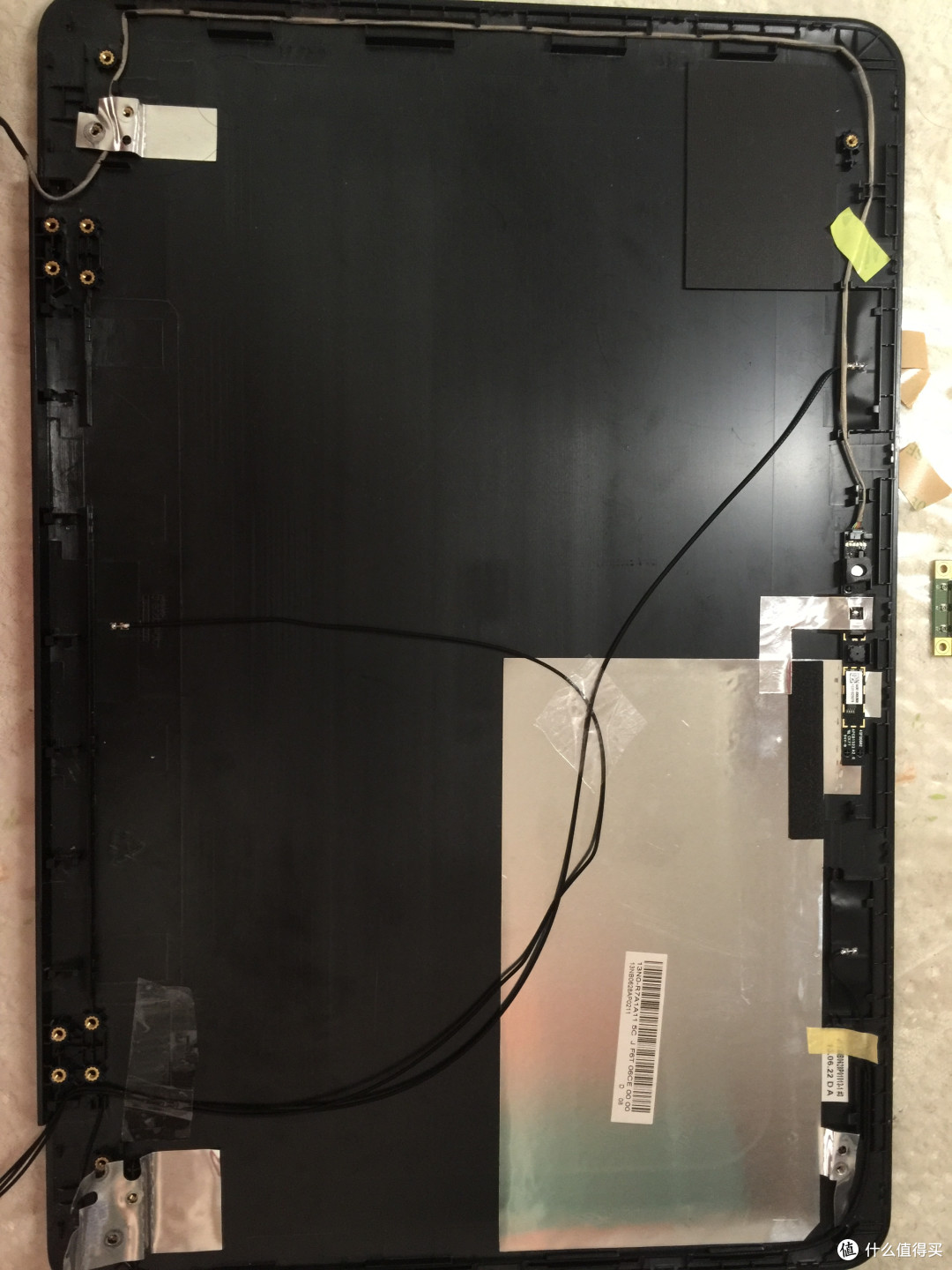

天线的安装天线的安装

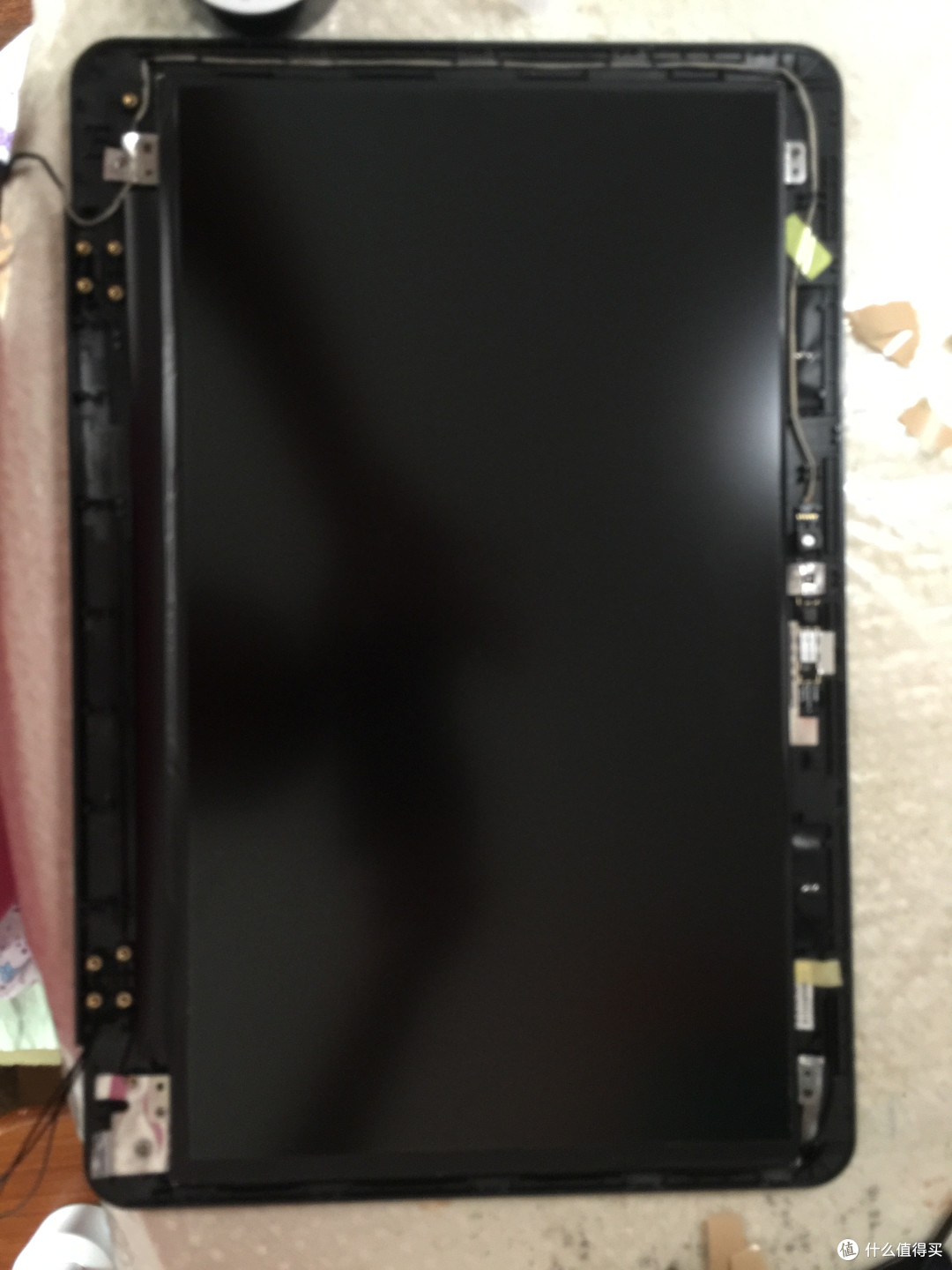

装上屏幕的效果装上屏幕的效果

转轴处的天线包裹一层绝缘胶带以防天线磨断。

将整个屏幕面板安装至外壳上,至此屏幕&网线安装完成。

网卡安装

Broadcom BCM 94360HMBBroadcom BCM 94360HMB

Broadcom BCM 94360HMBBroadcom BCM 94360HMB

将三根天线安装至网卡上后,安装网卡至主机版,至此便完成网卡安装。

完全体

記「ASUS W519L」大換血升級

系统方面

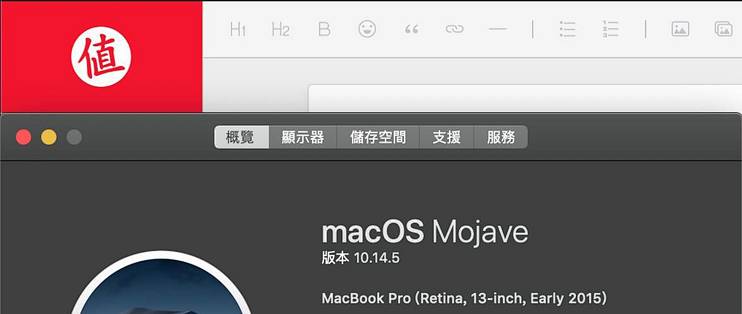

Windows 10E+OSX Mojave

Windows方面体验还行,但由于Windows HIDPI支持不行,遂安装黑果。

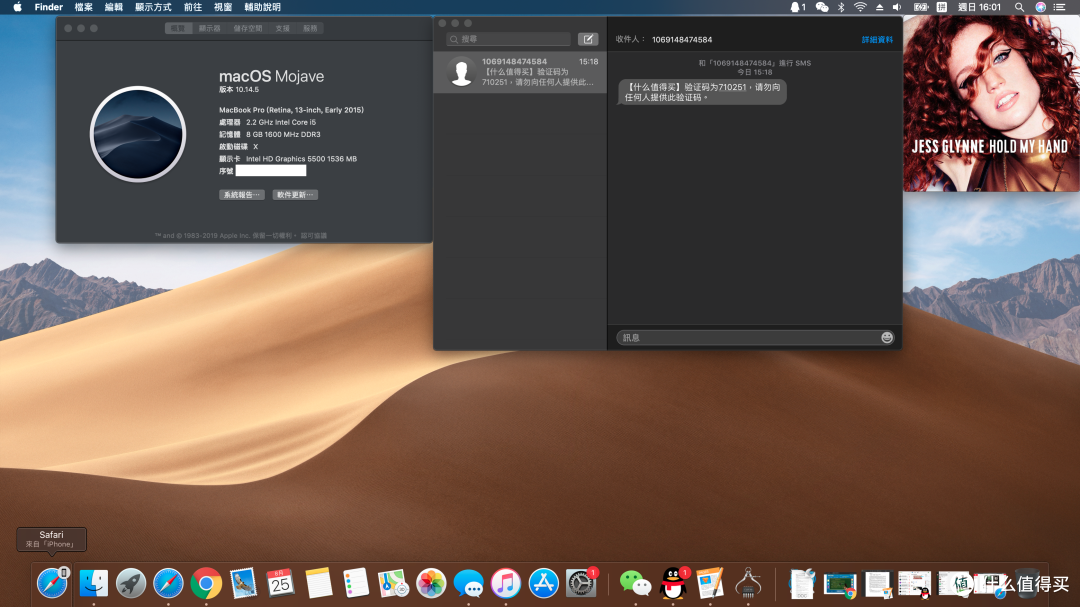

最终图最终图

总结

多动手,多折腾。
