在我接触到的键盘里面,海盗船k70算得上一把经久不衰的原厂轴键盘,最起码从价格上来看是这样的番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏我当年749买的,如今优惠前标价799,直接跑赢通胀

美商海盗船(USCORSAIR)K70LUX机械键盘有线键盘游戏键盘全尺寸红色背光铝框体黑色樱桃红轴799元黑色拉丝铝制底座,力度适中,游戏打字均不错京东去购买看百科

铝合金拉丝面板+宽大舒适的掌托+便捷的多媒体按键,基本满足了中端机械键盘的所有需求。但是几年的使用下来,问题却也不少,一是按键连击,这个问题主要出现在空格右侧的退格键和回车键上,感觉并不像是樱桃轴的问题,而是键盘本身的设计问题。好在贼船三年免费换新,人品爆发也最多换两个。另一个比较大的问题是多媒体按键失灵,直接影响到右上角除了音量滚轮的所有按键,而这个问题貌似售后是不负责的。

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

经过本人测试,网上的方法在我身上全部不好使。正巧键盘进水,研究一下吧。

k70的多媒体区域是薄膜按键,按下之后双层印刷排线接触,触发相应功能。功能触发核心就是这一张排线纸。

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

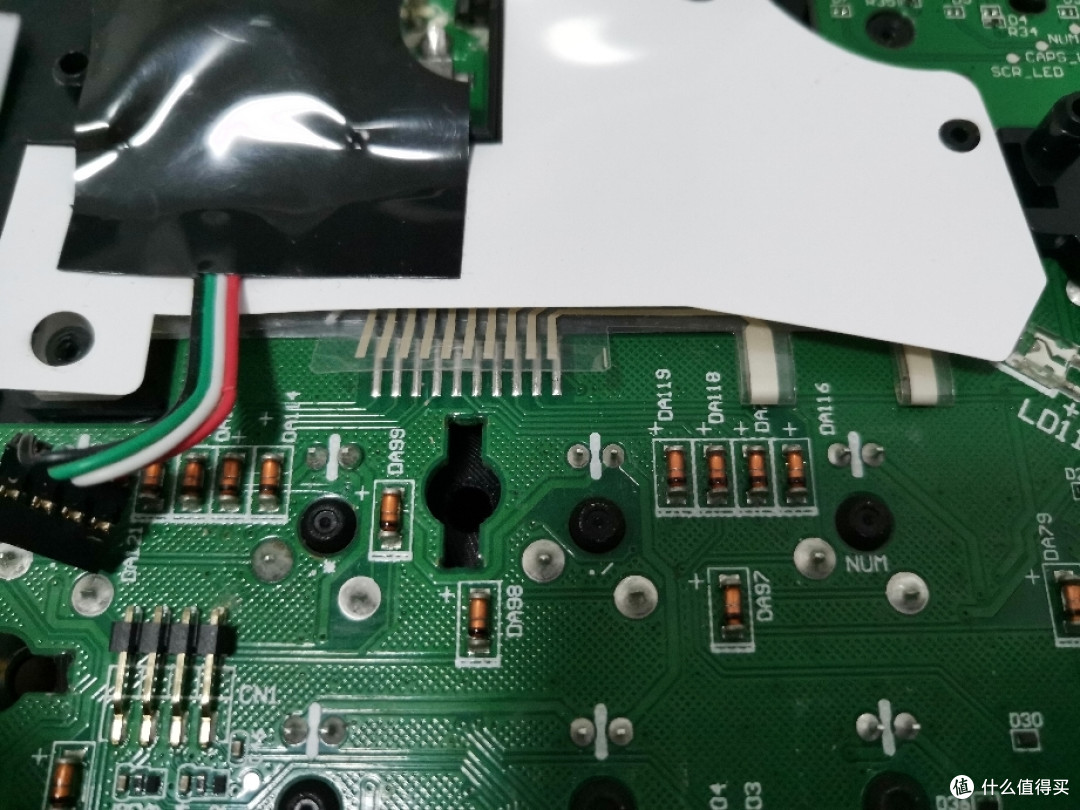

而排线通过下面10根引脚和主板相连,以达到控制功能。

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

而我发现整张排线中是不包含音量滚轮电路的,因此多媒体按键如果仅音量滚轮好用,很有可能是排线触发出了问题或者排线连接出了问题——而由于薄膜原理的设计,触发不良的可能性极小,五个按键同时出问题的几率就更是微乎其微了,因为薄膜触发的寿命理论上是无限。所以更大可能是排线连接的问题,而我后来的的验证也证明了我的想法——我用酒精擦拭完引脚后,用橡皮压在引脚上防止翘起,结果就真的有按键可以使用了,如果谁有同样的问题可以试一下。

原因既然发现了,那么剩下的就是如何固定引脚使其连接良好。

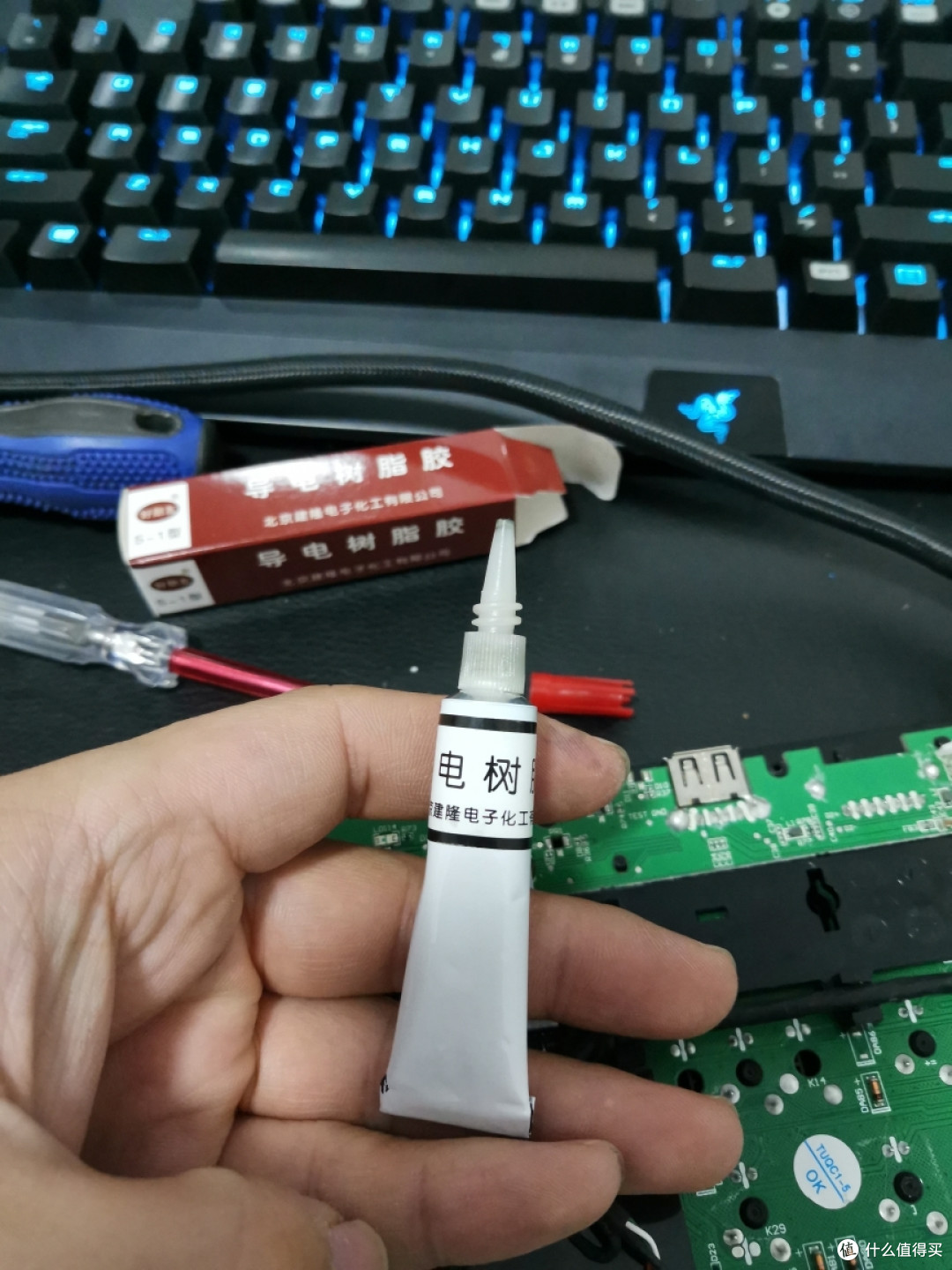

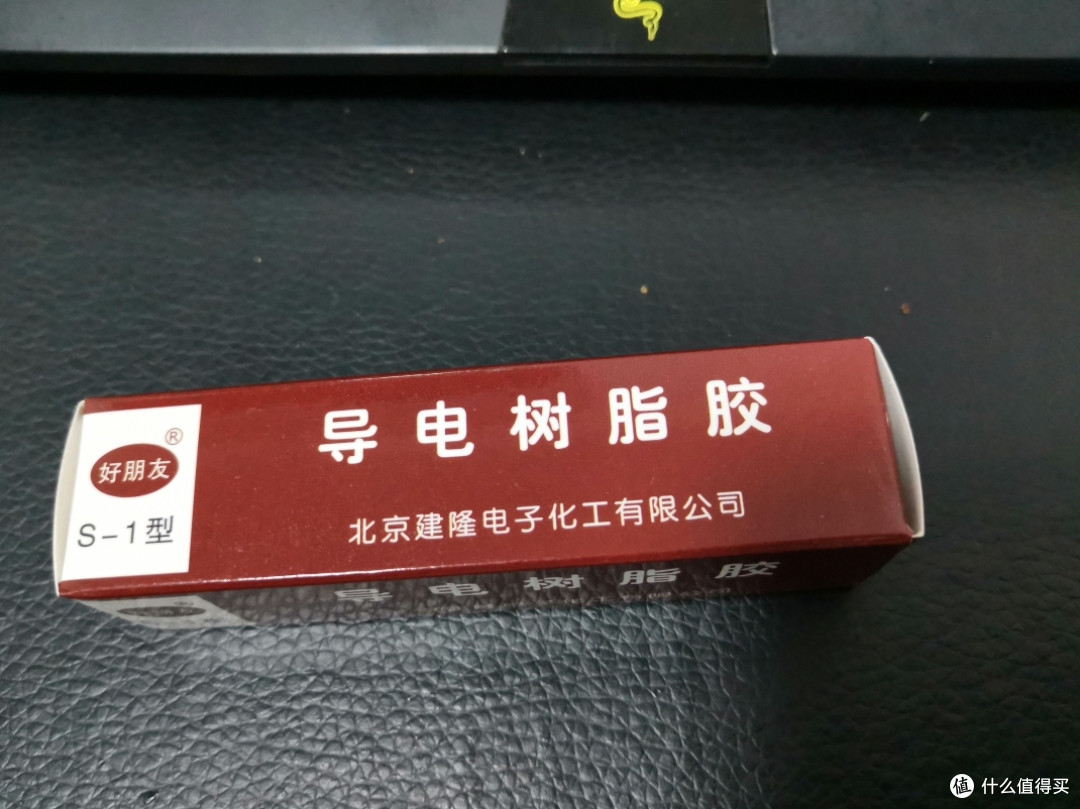

焊锡端子之间的连接,方法主要有两个,一是粘,二是焊。鉴于粘更简单,而焊的话,因为有一端是塑料排线,是否耐得住高温,还有待于验证。所以我先买了一管胶——

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

和他相似的还有导电银胶和ACF

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏


番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

ACF是手机上常用的导电介质,我们公司冰箱里全是这个,但是硬化需要特定的高温环境,而导电银胶写的主要作用是触点修复,而我并不需要修复触点,我要的是粘性和导电性共存,所以就买了一管小的试用一下,说实话没抱太大希望。

连个胶嘴都没有,还得蹭别人的

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

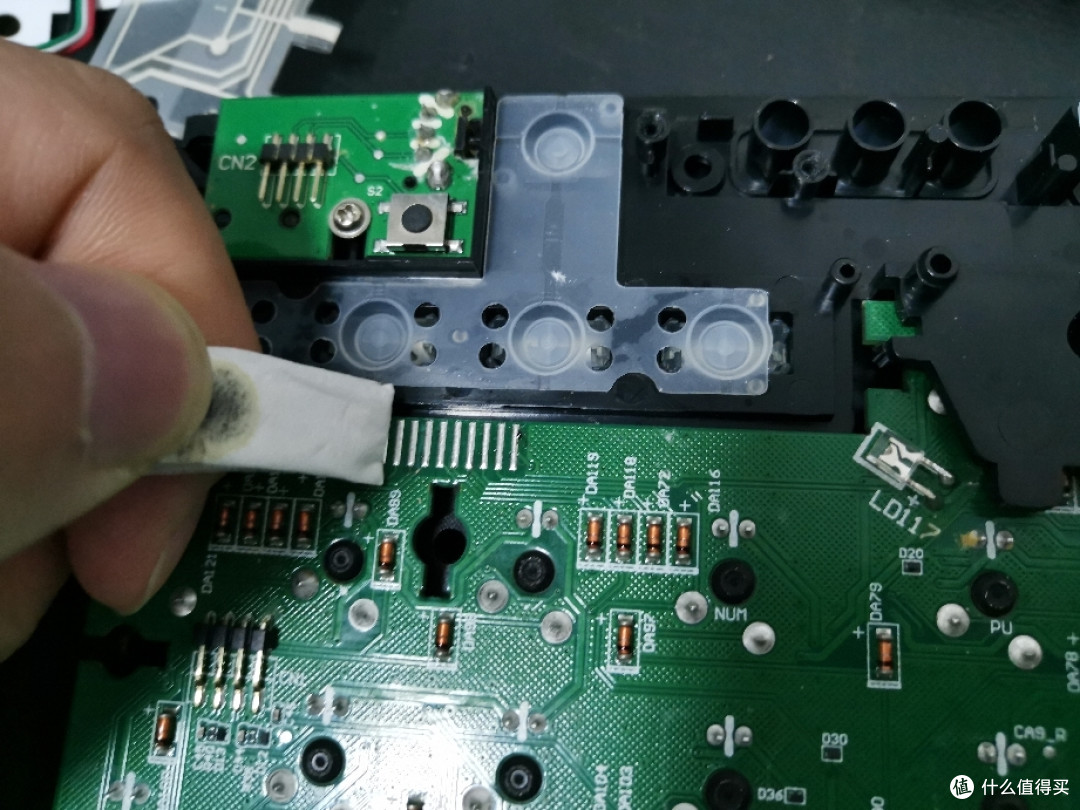

涂布前先用饮料擦洗一下端子表面番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏我这可不是普通饮料,是异丙醇番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

最大的问题来了,这个胶的粘稠度太太太太低了,加上端子本来就很近,所以很容易流到旁边的端子上,我用尽了各种办法导流

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

外溢后用无尘布擦净端子间的胶

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

费了九牛二虎一龙之力,好不容易有点粘住的样子,我知道这是假象

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

果然根本不好用,排线纸一揭就开,别说导电了。。。


既然粘不行,那就焊呗

PCB上肯定可以焊接,问题就是这张排线纸抗不抗高温,能不能吃住锡。

果然

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏


番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

表面的导电涂层一加热就没了,塑料也跟着变形番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

就这么失败了?


那是不可能的番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

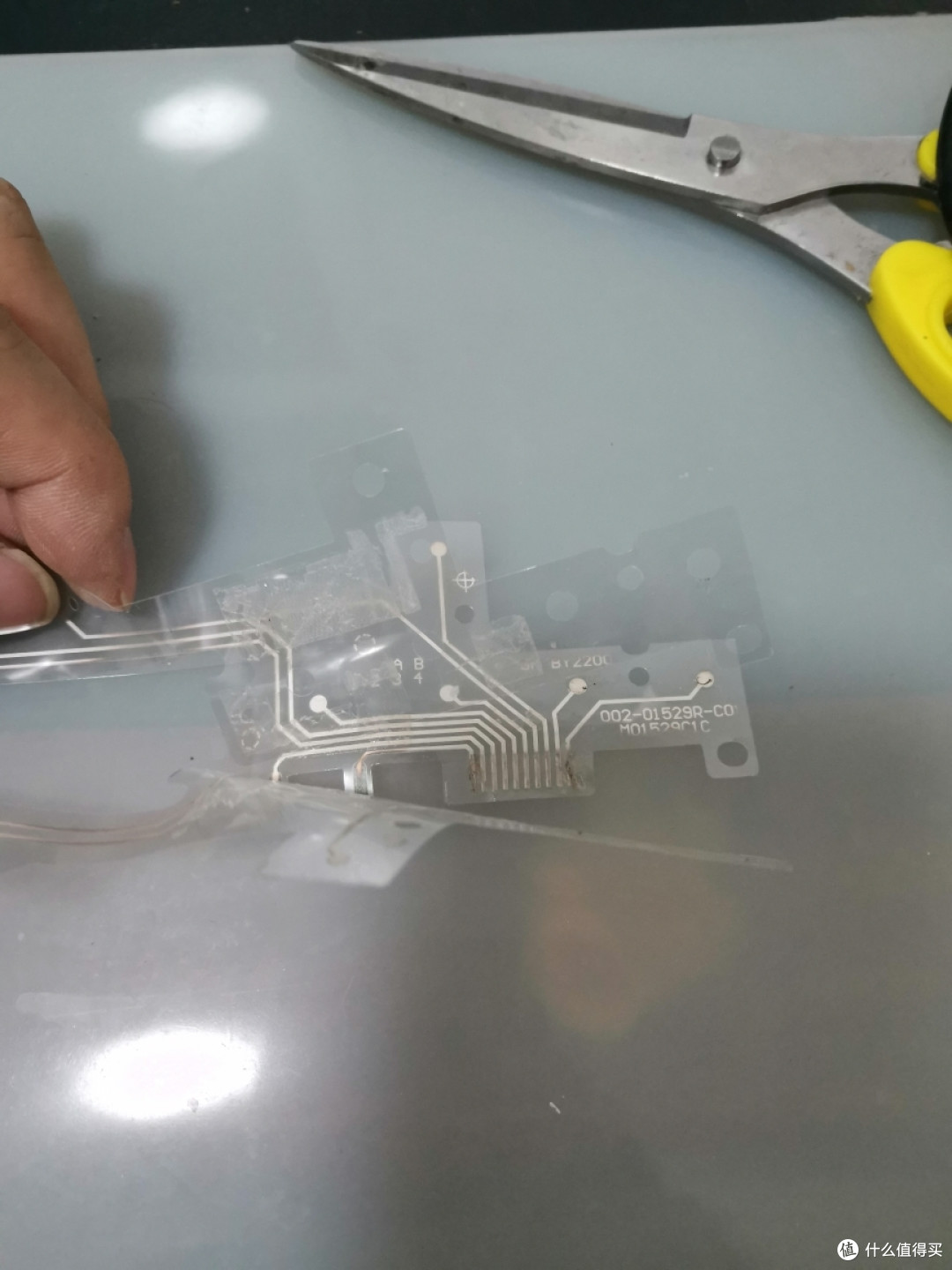

我们来研究一下这张排线纸

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

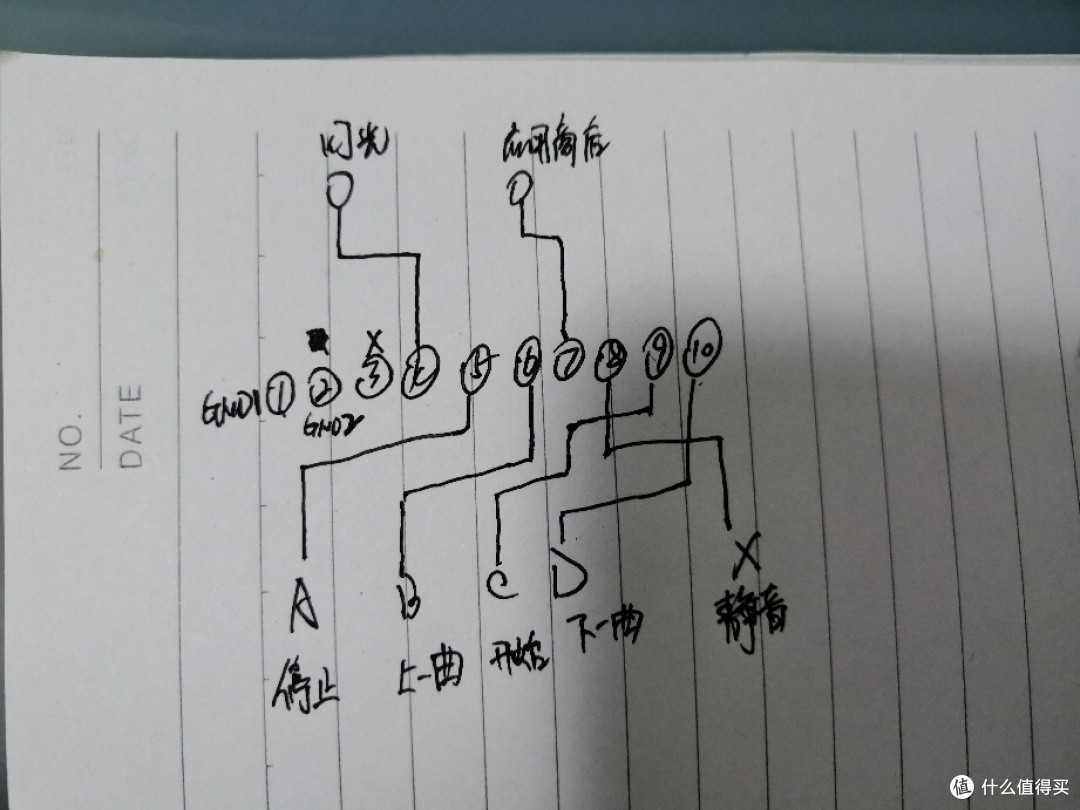

每个端子对应一个按键(好像是废话)我们来画一下电路图

绝笔绝笔

GND1和GND2实际上是两个供电,灯光和应用商店用2多媒体用1,很简单。

然后再看一下按键。

七个按键,五个一样,应用商店和灯光一样。

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

不用薄膜的话原来固定薄膜和排线纸的塑料片是可以贴在按键上的,但是按键里有凹槽,而且还有按键的定位。

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

我有个大胆的想法,先卖过关子,按键圆形边缘8mm直径

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

方形边缘6mm宽

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

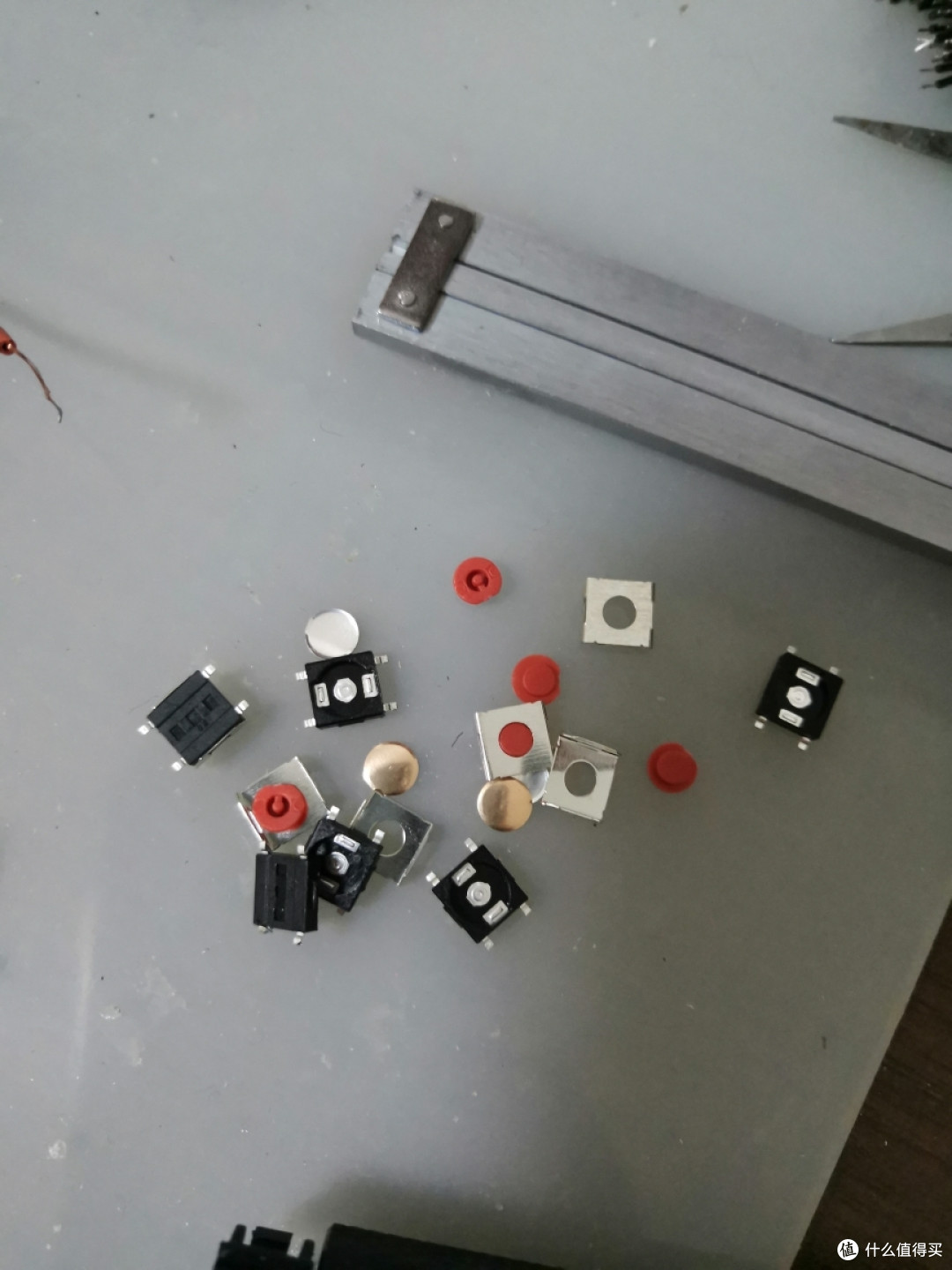

就是它——6*6的轻触开关,因为按键深度没照照片,深度大概2.7mm,我买了五种高度:2.5 2.7 2.9 3.1 和5,先用2.7的试试

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

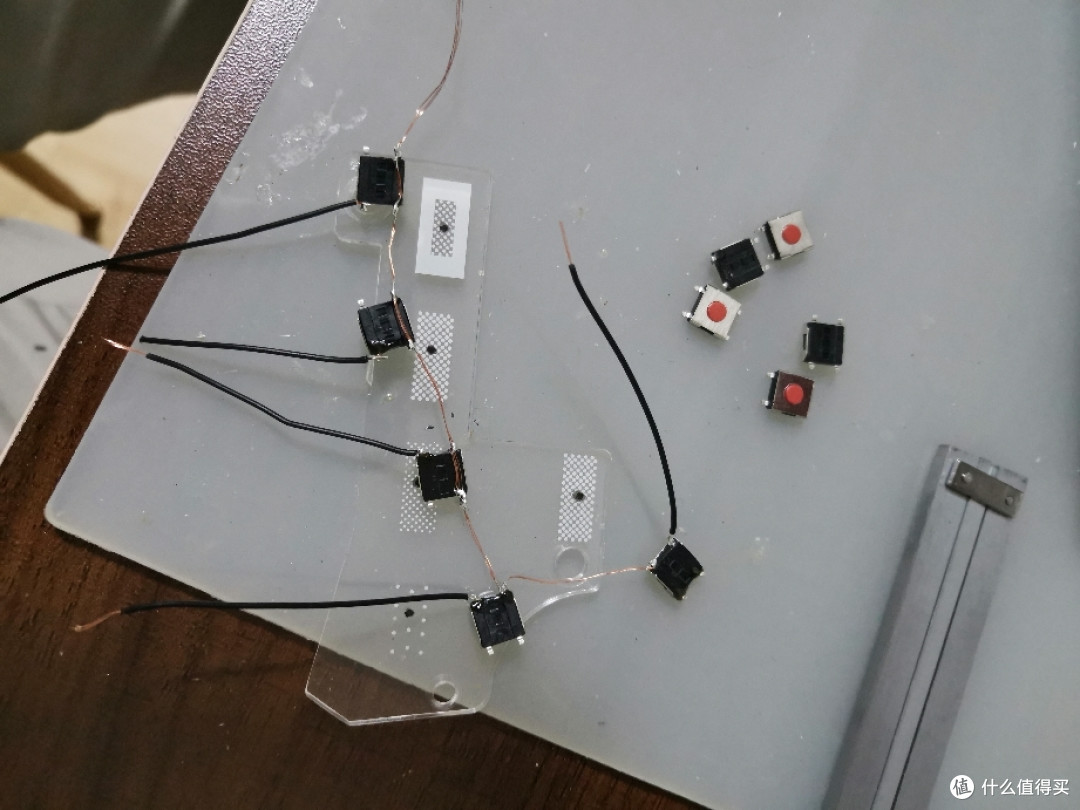

参照电路图,按键一极供电,一极控制,而开关四个引脚两两成对,找到哪两个点按下触发就可以了大概比量一下塑料板上的定位,把一极焊在一起,另一极引出控制线

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

然后参照定位板,用双面胶粘在定位板上,我用的是手机修理的双面胶,粘性大还薄

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

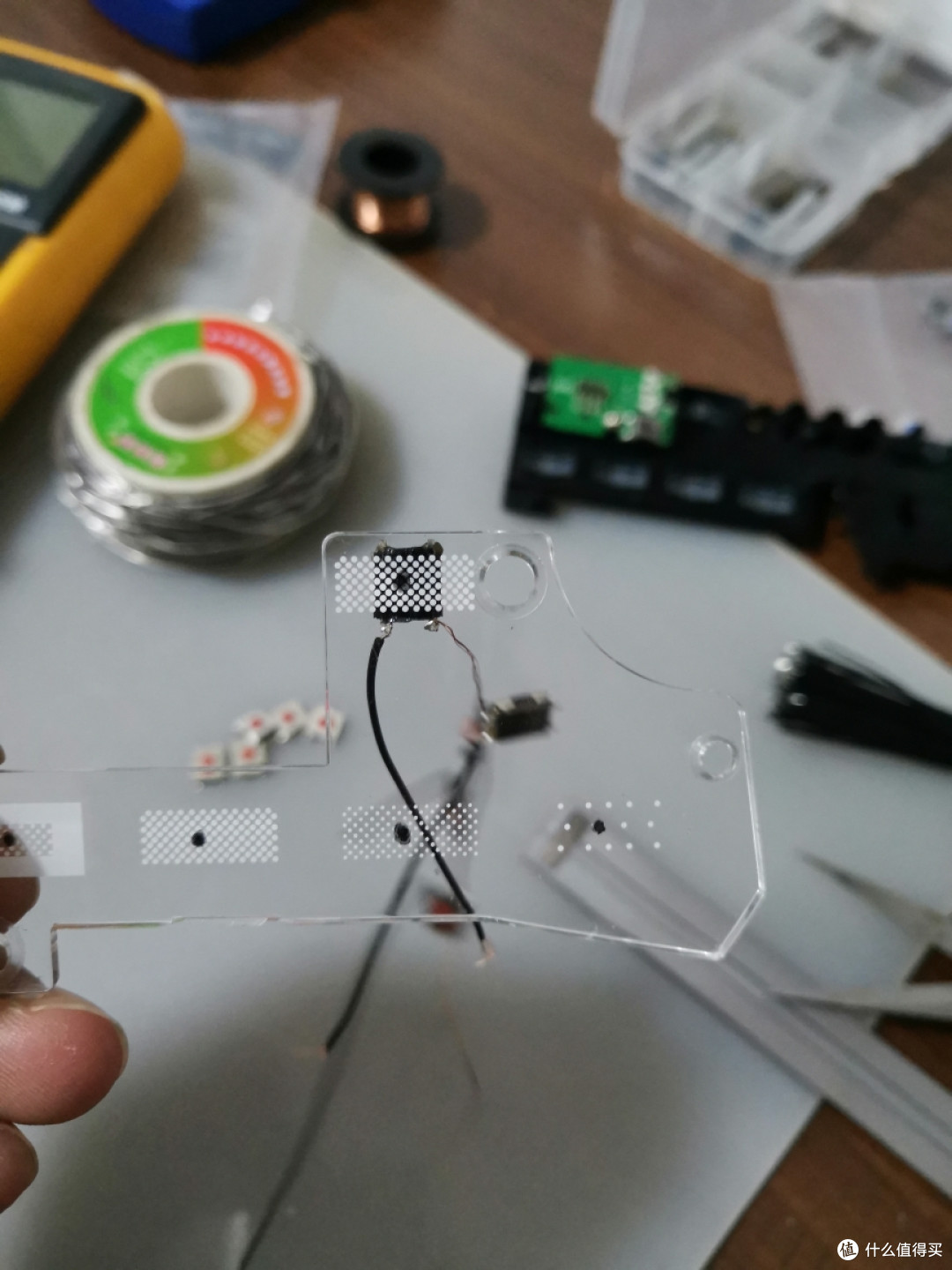

粘上一个先,我在上面找了个中心点标记了一下。

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

粘完了

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

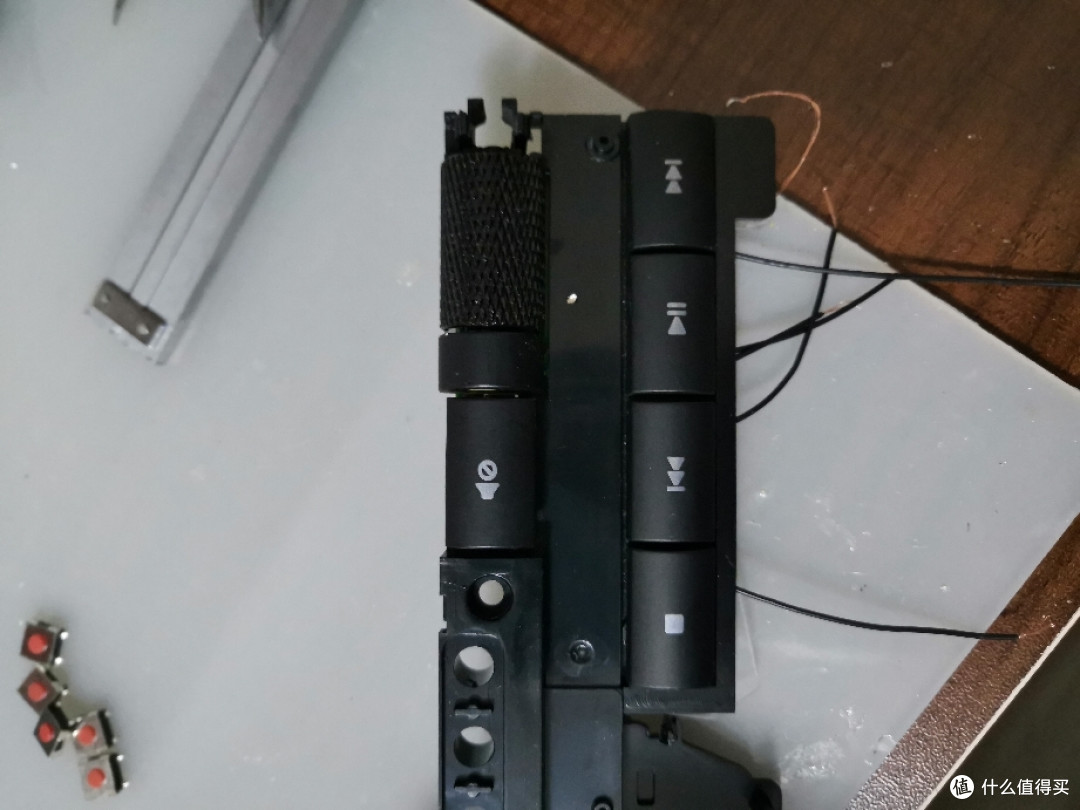

把定位板扣在按键上

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

拧上螺丝

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

测试按键高度,感觉里面没顶紧,只有一半键程

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

侧面能看出来按键没完全顶起来

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

高度低不要紧,这种开关很简单,把顶盖抠开,换个高一点的钮就行了,我换的3.1

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

扣上重新测试,OK

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏


多媒体按键半完工,再弄一下商店和灯光

这两个键不是十字交叉键帽,而是圆形中空的,而中空的直径比任何一种轻触开关的钮头都大,所以要么把中空添满,要么找东西垫着钮头。

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

我退而求其次,打算把薄膜再用上

薄膜孔洞的直径是6mm,但是6mm的圆形矮按键没有买到,只能买4mm的

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

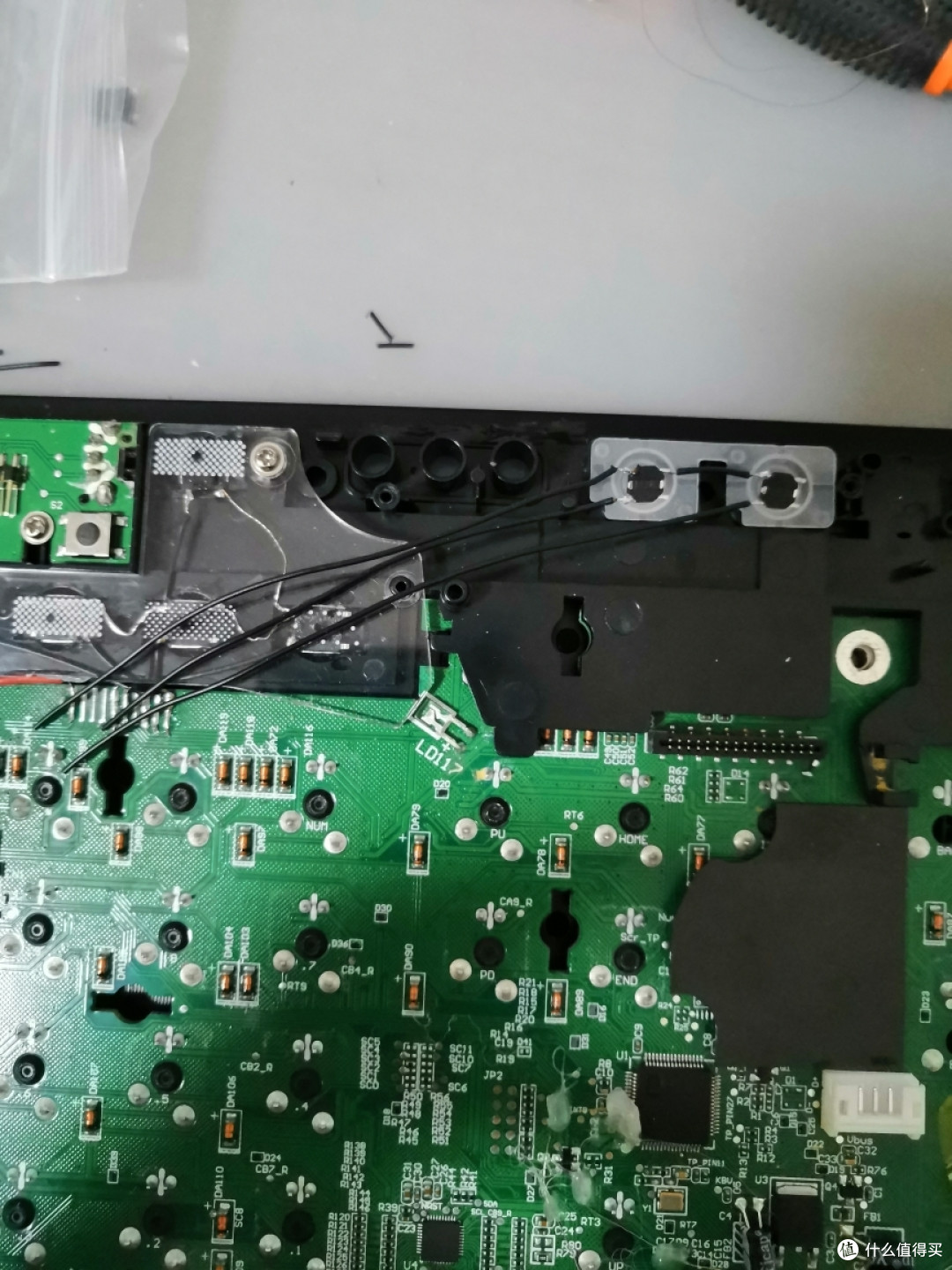

把圆形开关焊上线,直接放在薄膜里

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

扣上支撑板,确认一下手感,OK番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

然后再直接把飞线焊上,先不要剪线!不要剪线!不要剪线!

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

——因为要上机测试。我们目前所有的判断都是理论想法,至于好不好用,必须要上机试一下。


这一试不要紧,只有一个按键好用番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏就是下一曲。

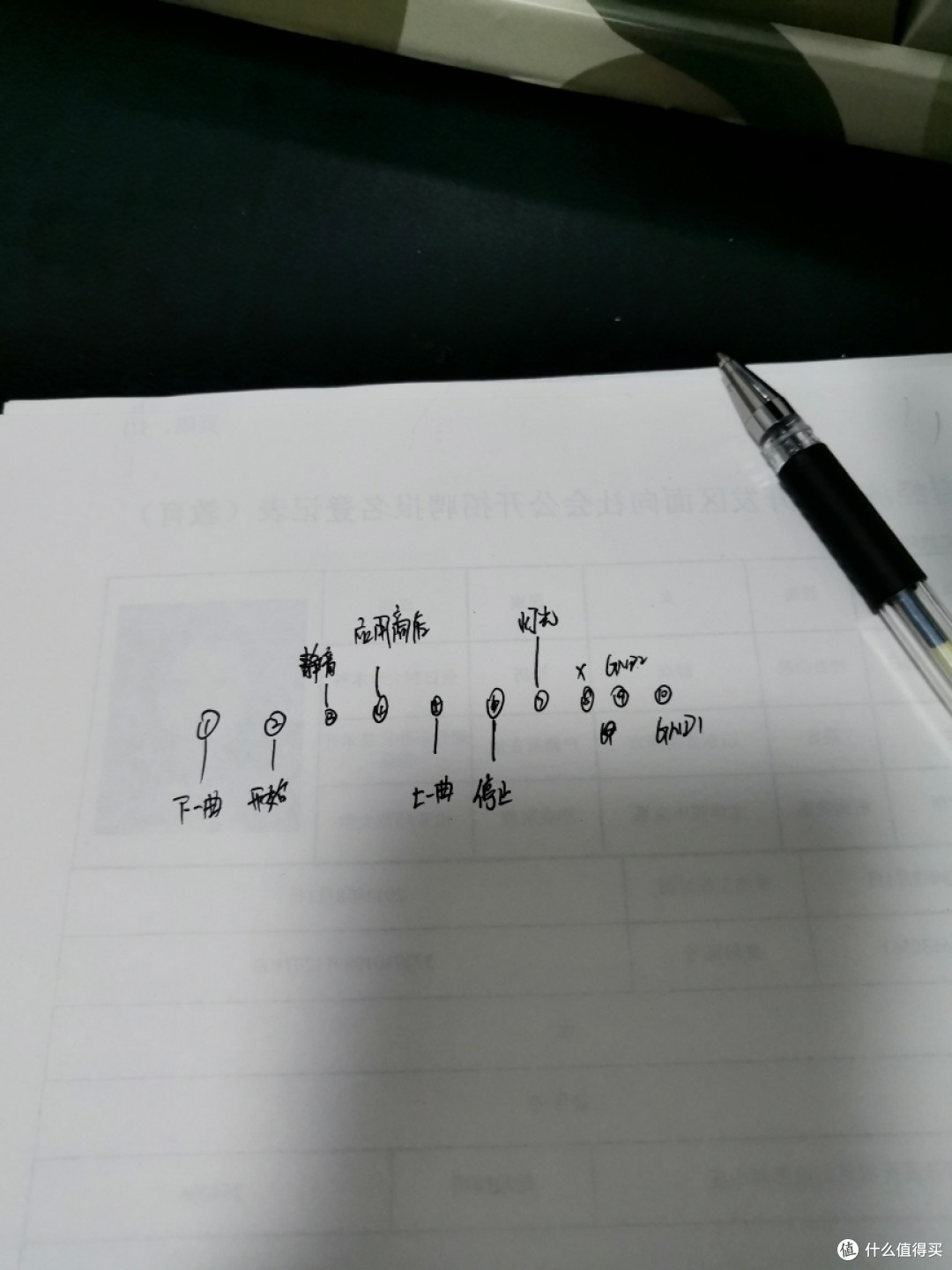

我们再来回顾一下电路图

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

我自认为自己读电路应该不会有错,如果错了,只有可能是方向反了。

我们在来看一下如果方向反了会怎么样:GND1如果不是1那必然是10,就是下一曲,而下一曲由10变成了1,按下依旧会导通。而其他的按键由于和1共极,本身是没有电的——就像这样

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

重新焊吧番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

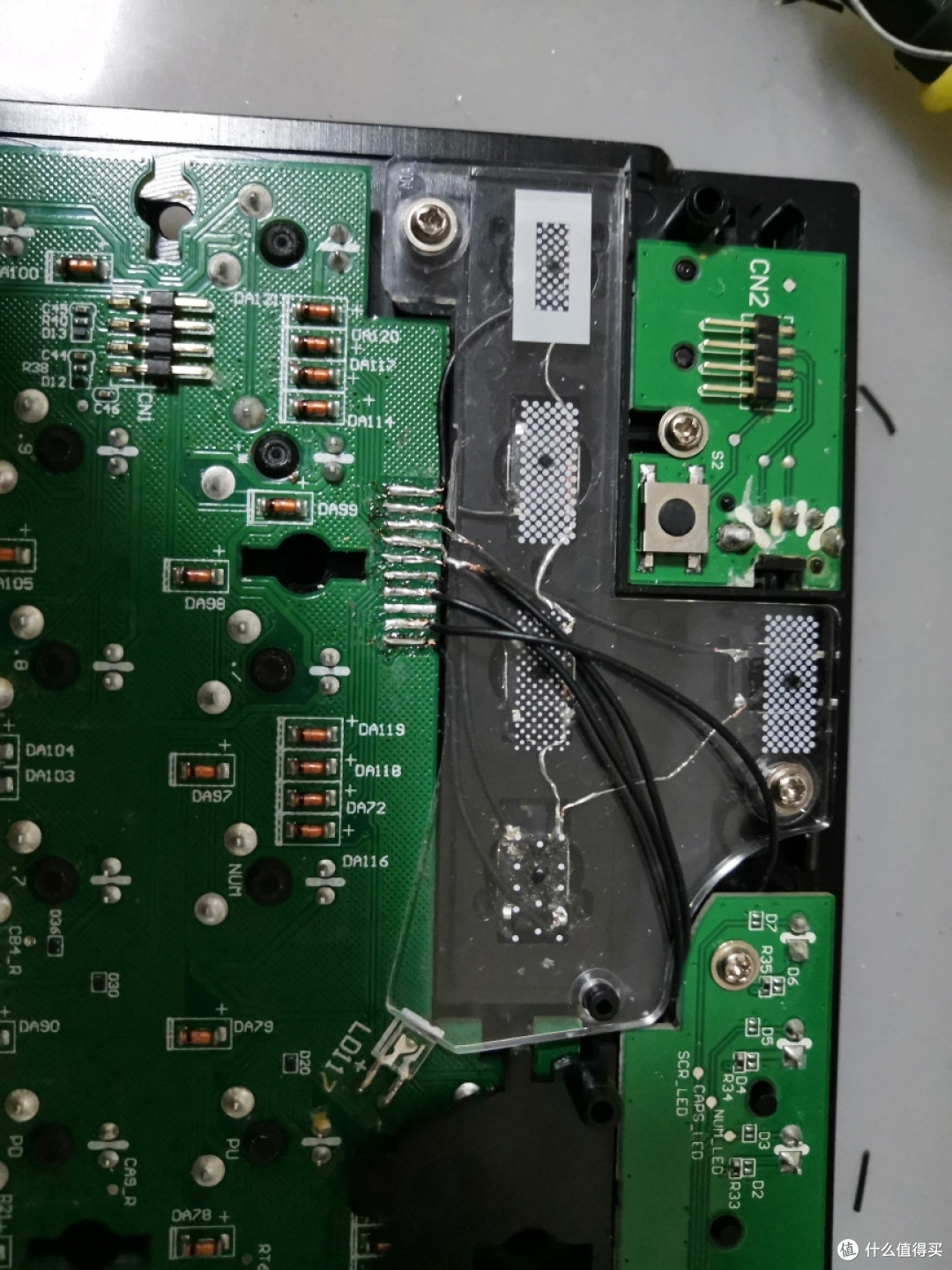

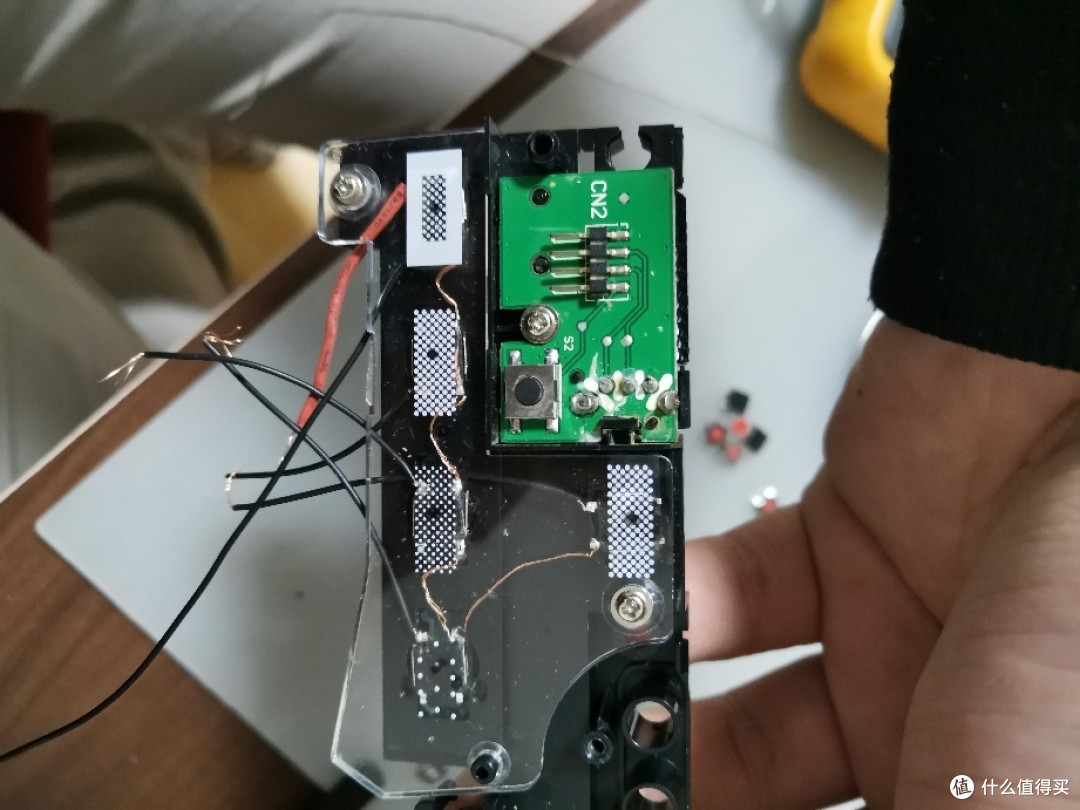

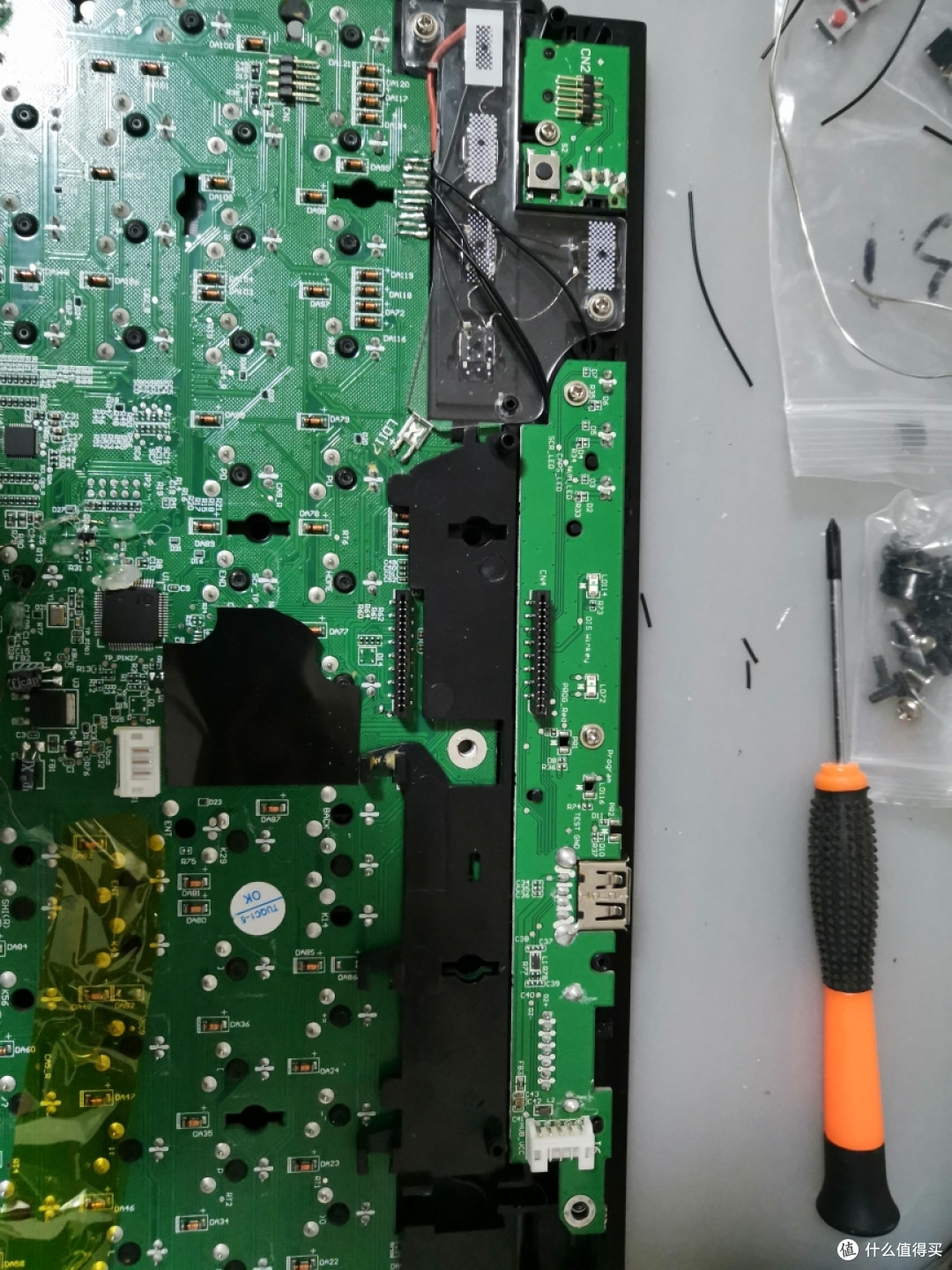

这是最终的焊接结果

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

线序调整了以后也比原来美观了一些,不过由于我第一次就剪线了,造成有的键线不够长。。


更换后的按键比原来手感好很多,按下去有咯噔咯噔的声音番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏


至此,我的海盗船成了真正的全机械键盘,理论上只要弹簧片不坏,无限寿命番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

可是,就在这一切有序地完成,我开始恢复键盘原始状态时,我发现,方向键的键帽少了一个。。。番外①:海盗船k70多媒体按键失灵?魔改一下终生不坏

人生就是这么大起大落,祸福相依吗
