一、 问题现象

【起因】看到 paldier 的帖子《[k3] K3 384梅林B1/R1 全nand版本》。感谢一番上手刷机了。

【本机】】K3,银色A2版,原来刷的21.6.8.46 的官方root。

【故障】

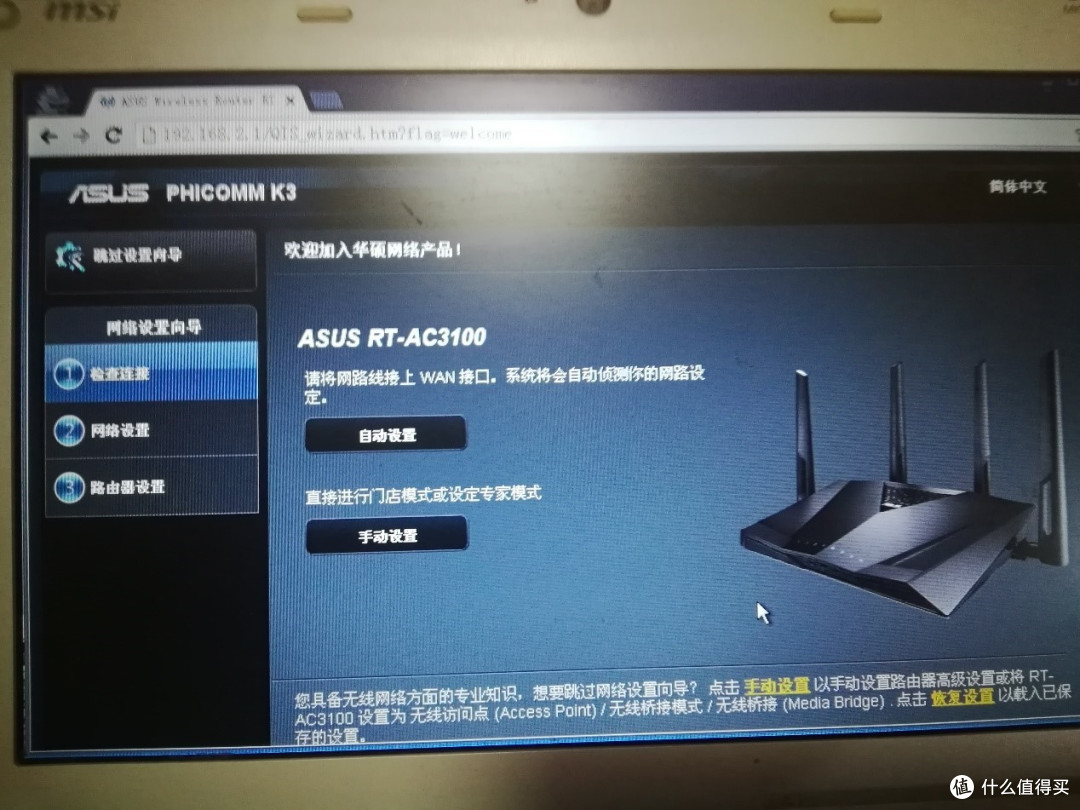

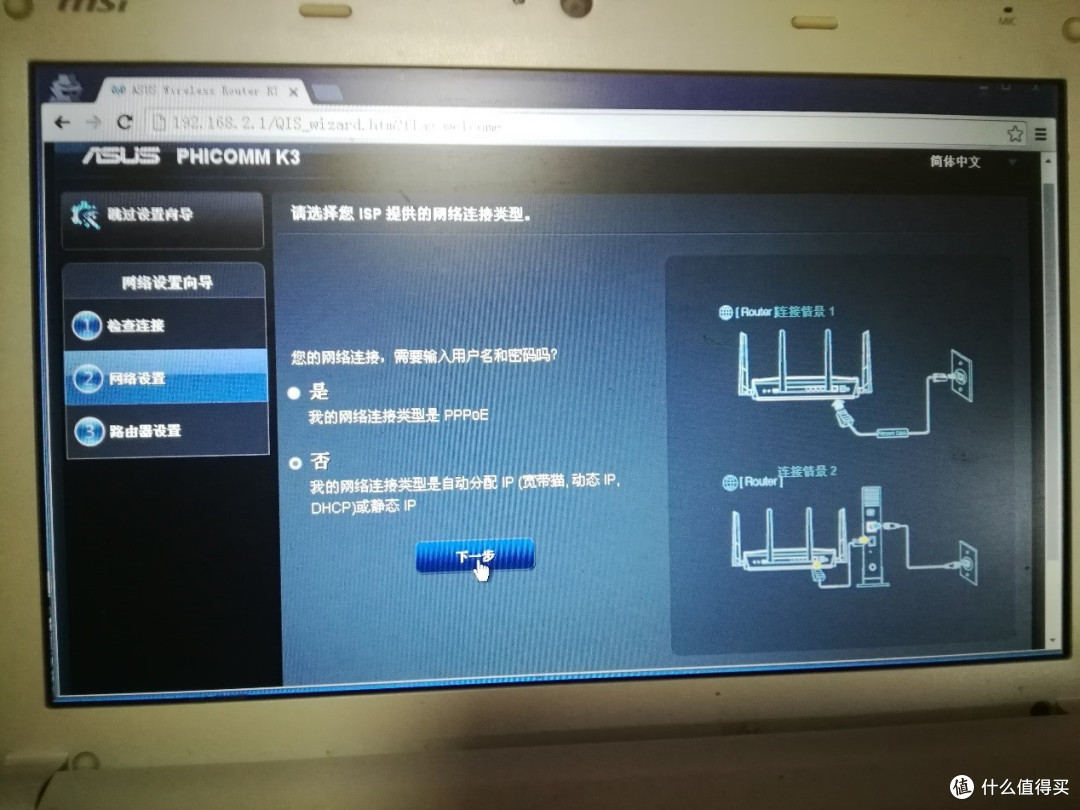

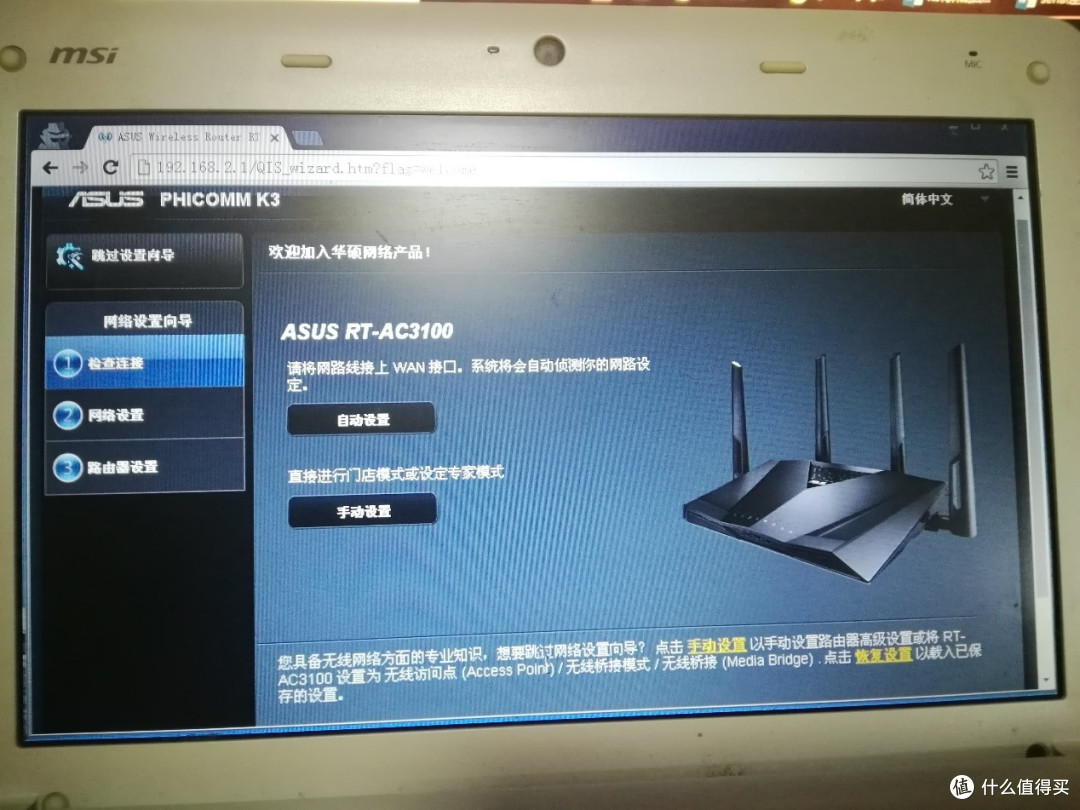

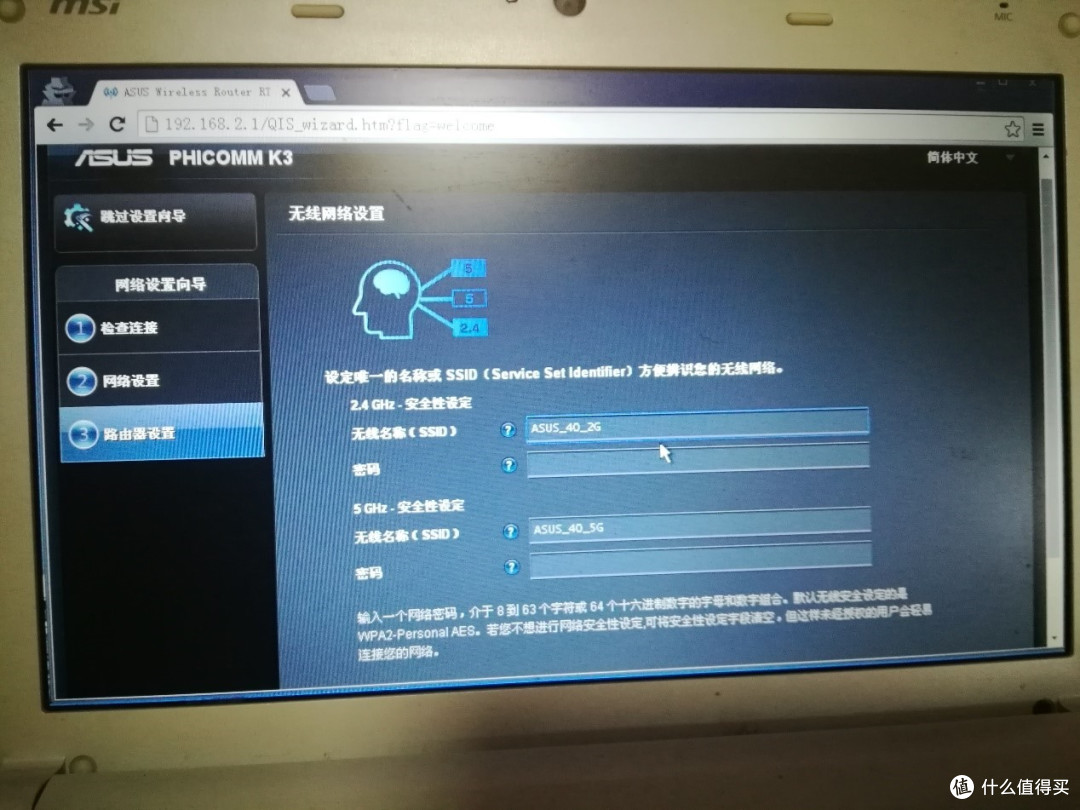

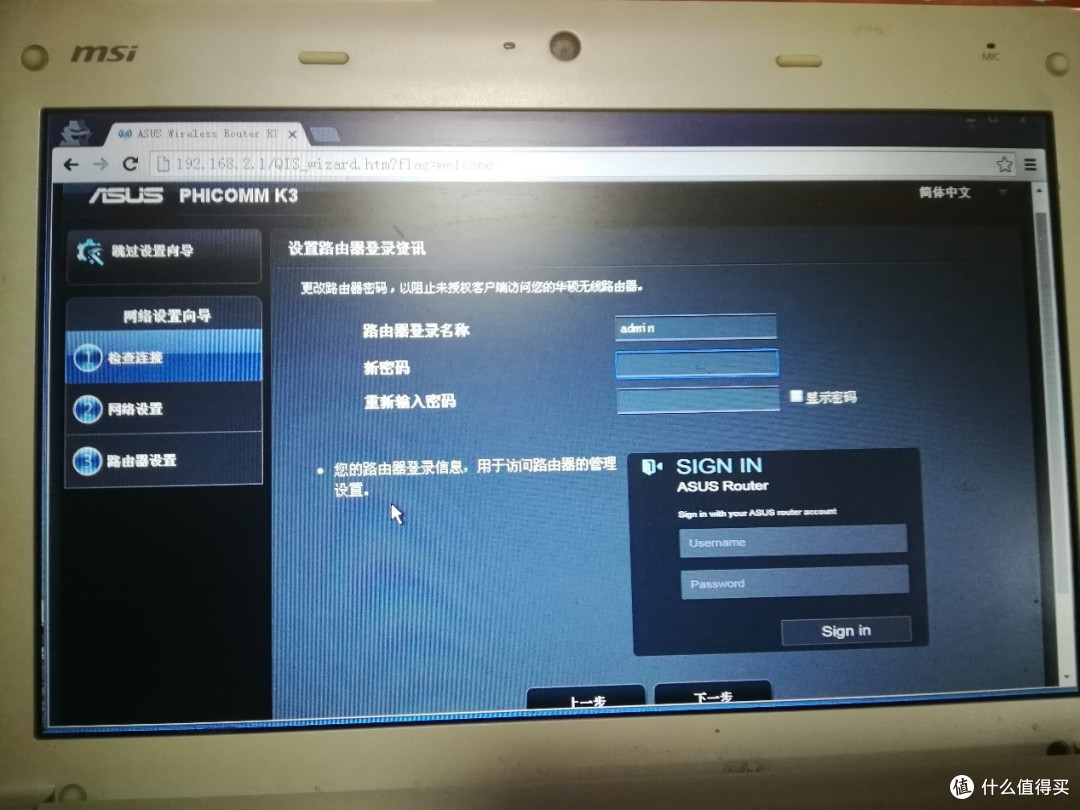

1) winscp上传固件后刷底包成功,然后底包固件(380.70-k3-R1-g07e)浏览器地址栏输入192.168.2.1可以进入路由设置界面:

K3救砖 小白之小白 记录篇

K3救砖 小白之小白 记录篇

K3救砖 小白之小白 记录篇

K3救砖 小白之小白 记录篇

K3救砖 小白之小白 记录篇

K3救砖 小白之小白 记录篇

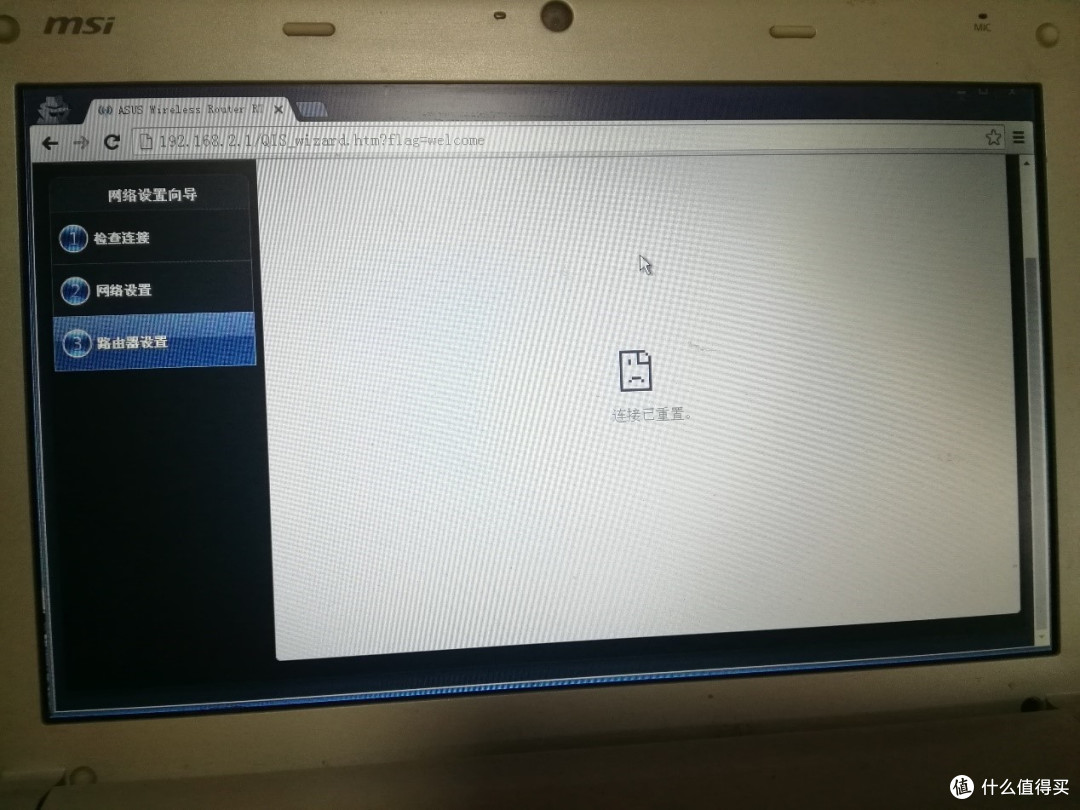

2) 但是设置阶段会故障跳出,设置无法保存。出现下图画面,所有设置未保存。

K3救砖 小白之小白 记录篇

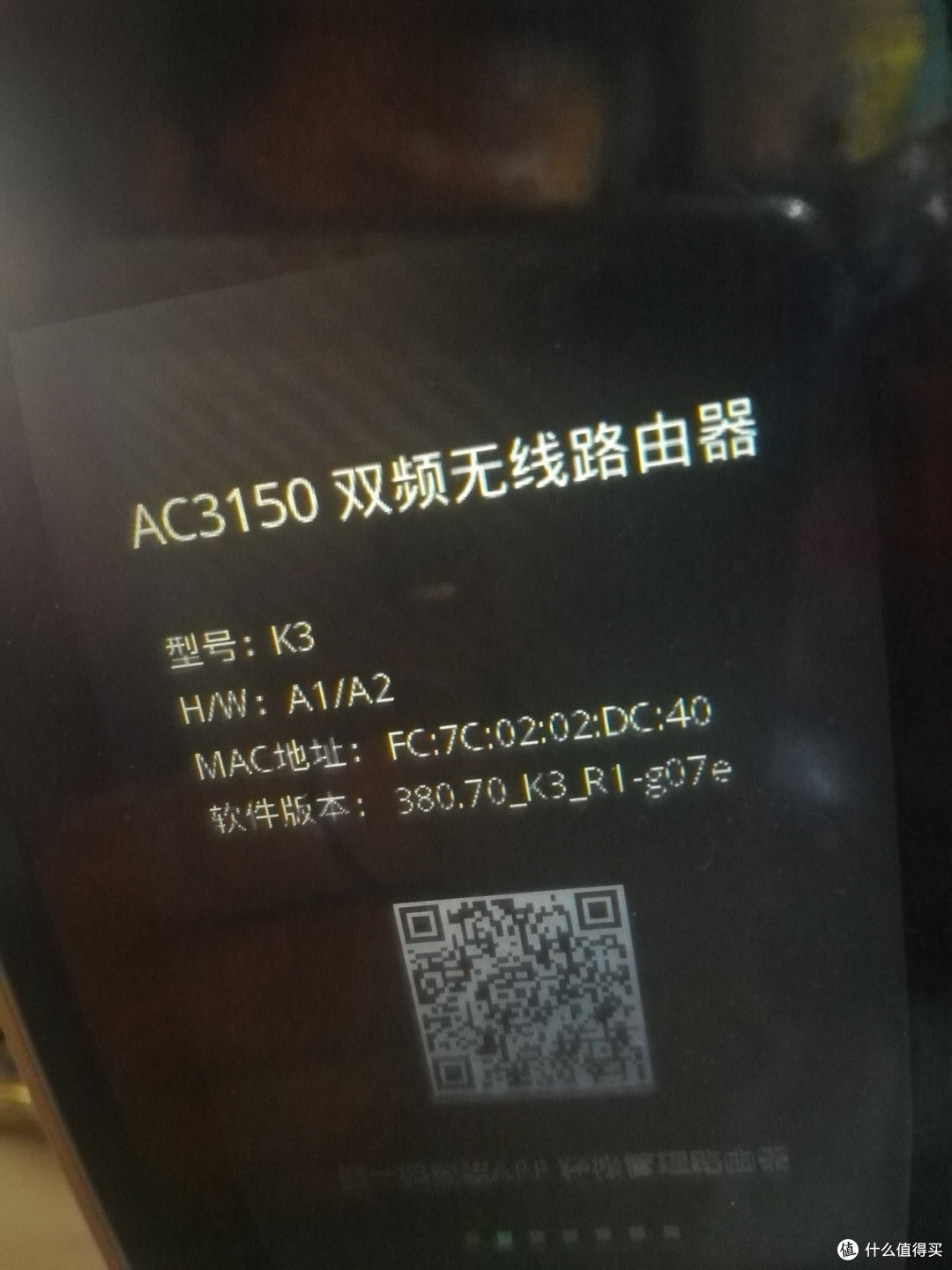

3) 路由正常开机后屏幕也出现以下画面:

K3救砖 小白之小白 记录篇

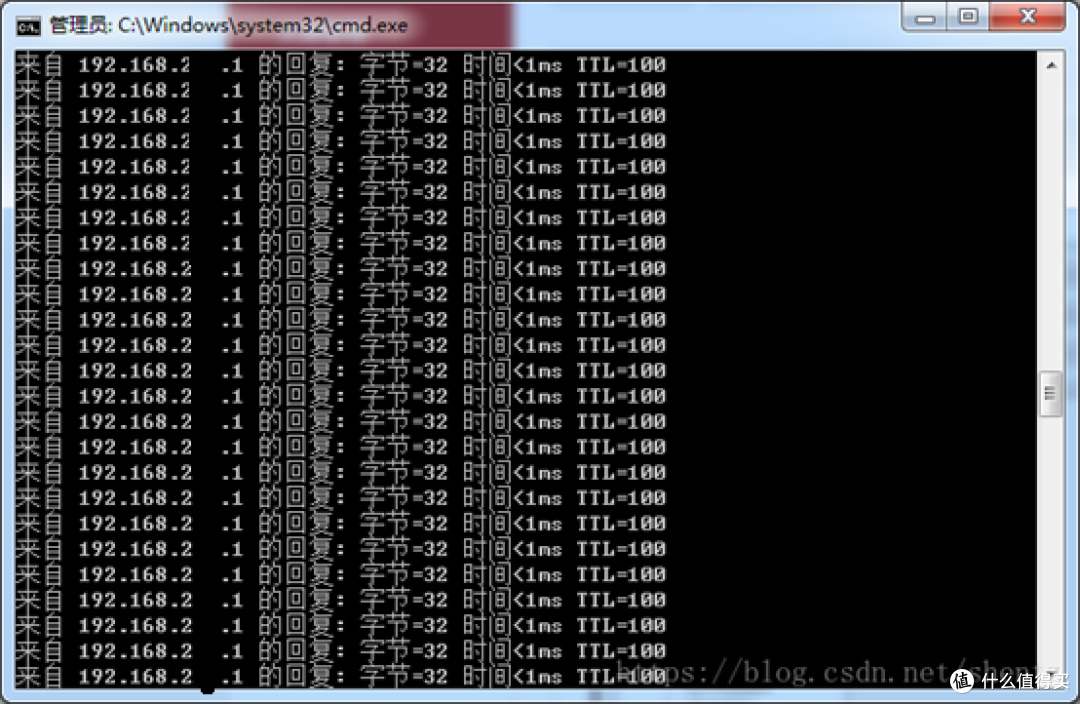

4) 路由挂机,按下路由重置按钮10秒以上,同时按下路由电源按钮,等待10秒以上再松开重置按钮。此时,电脑端命令行窗口会出现TTL=100,表示进入CFE状态。

K3救砖 小白之小白 记录篇

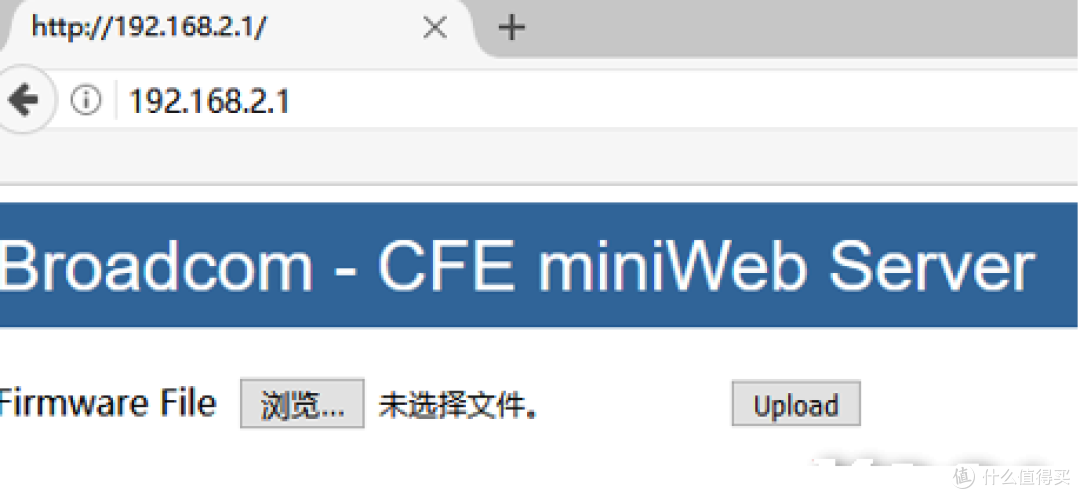

5) 快速再浏览器地址栏输入192.168.2.1,可以进入CFE界面。若拖延过久,会进入失败,需要重新执行1到5。

K3救砖 小白之小白 记录篇

6) 在CFE 界面,直接 FIRMWARE FILE 后的浏览 导入任何固件都显示“the file transferred is not a valid ,firmware image” 。【固件无效】

7) 指定电脑地址192.168.100.1,开启ttfd32,并在在浏览器地址栏 用 类似“flash -noheader 192.168.2.2:K3246.bin.trx nflash0.trx”命令都显示:

K3救砖 小白之小白 记录篇

8) 其他Telnet无法开启,无法连接。SSH也无法开启。

9) 能进入CFE或许不是砖,但有的说这种情形可能是分区坏了。

二、 准备救砖

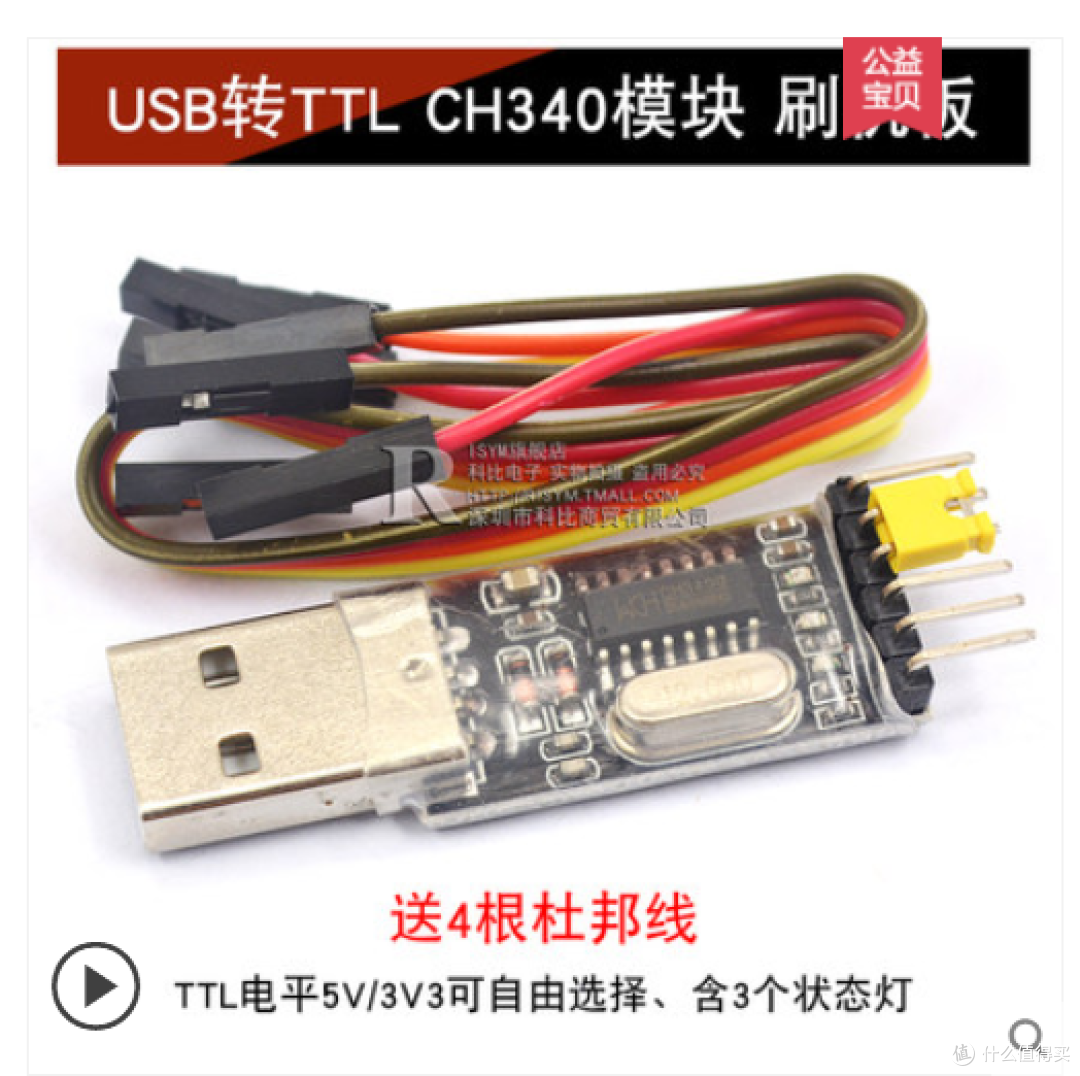

(一) 购买模块(刷机板)【USB转TTL USB转串口下载线CH340G模块 RS232升级板刷机板线PL2303】

K3救砖 小白之小白 记录篇

购买最便宜的就可以了(随模块附送四芯杜邦线)。

K3救砖 小白之小白 记录篇

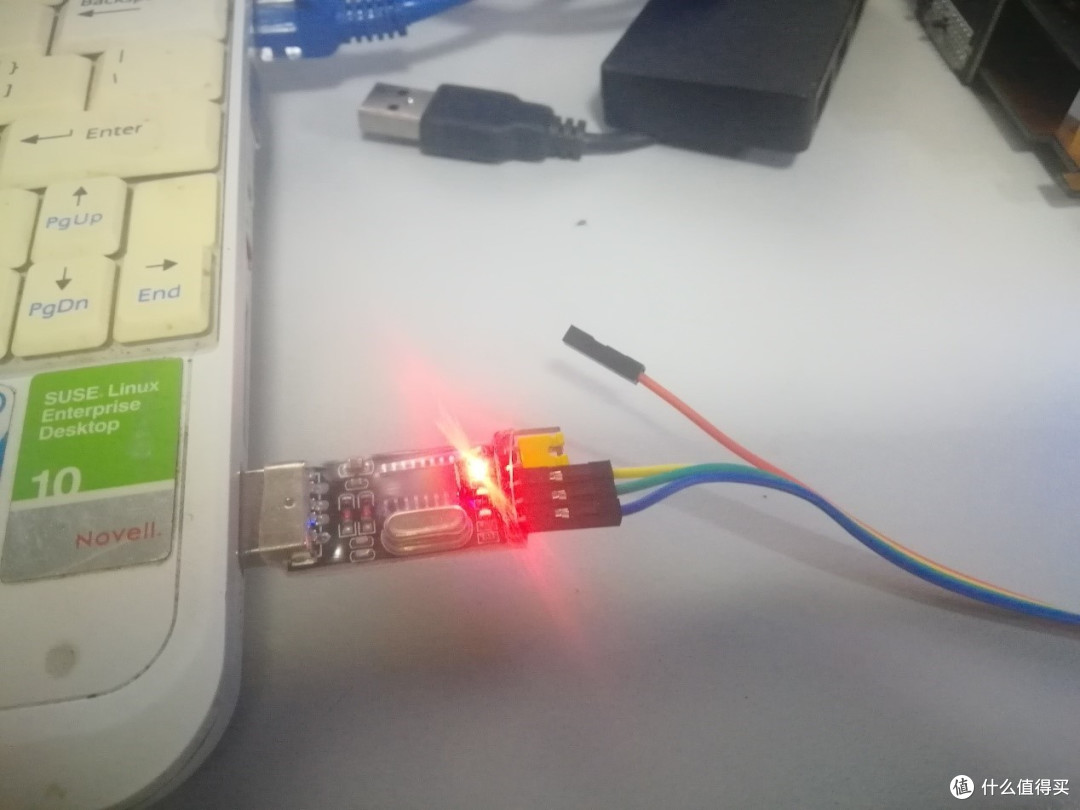

【注意】状态灯很重要,模块与电脑usb口相连后红灯常亮(不管模块与路由串口是否连接);当模块(刷机板)与路由连接正常而路由未加电时蓝灯亮,路由加电则蓝灯灭,此状态可用于判断模块(刷机板)与路由串口段杜邦线连接的导通性。


(二) 拆机【参考

1. 拆下侧边壳【从中间位置插入卡片比较容易】



K3救砖 小白之小白 记录篇

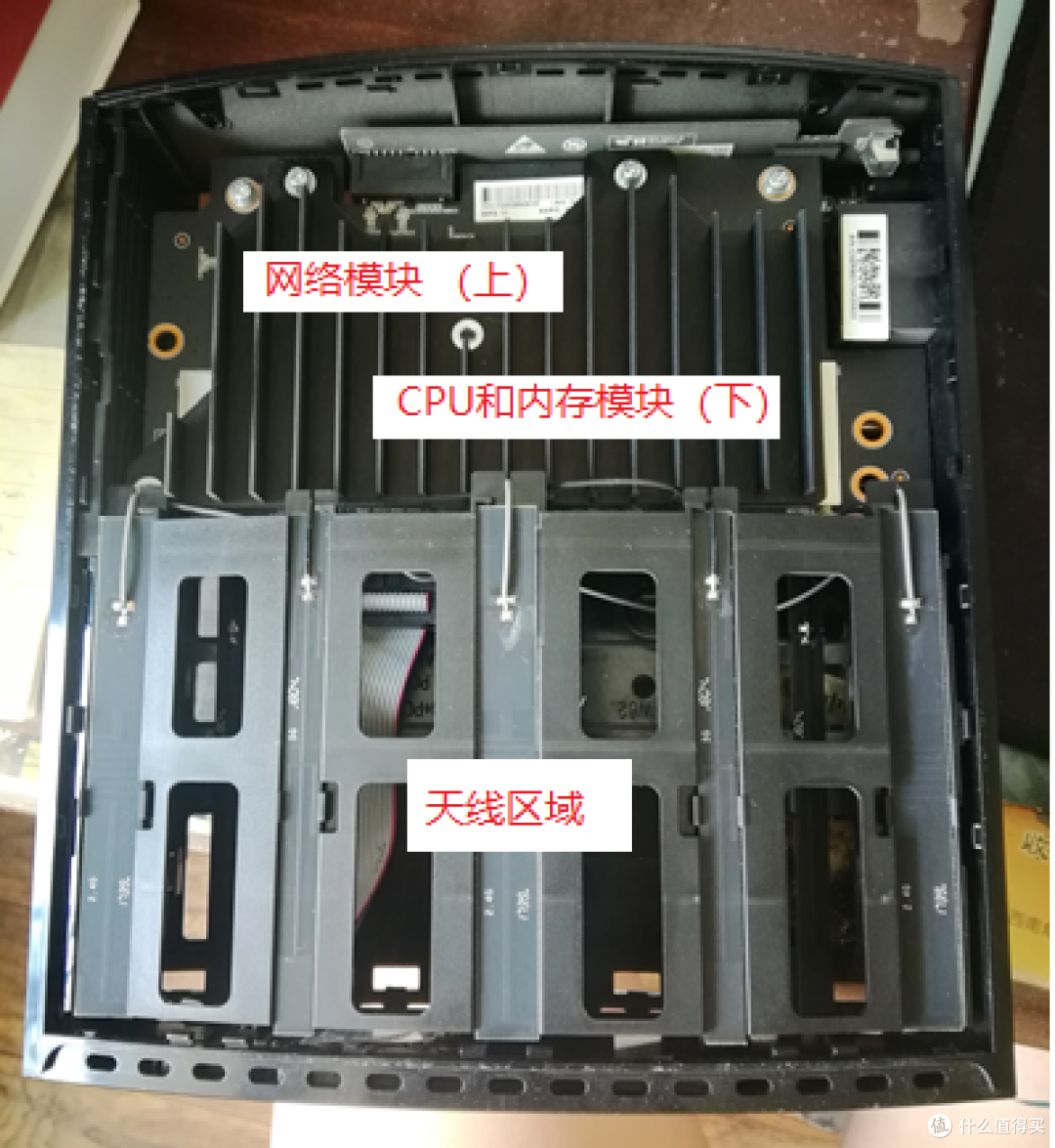

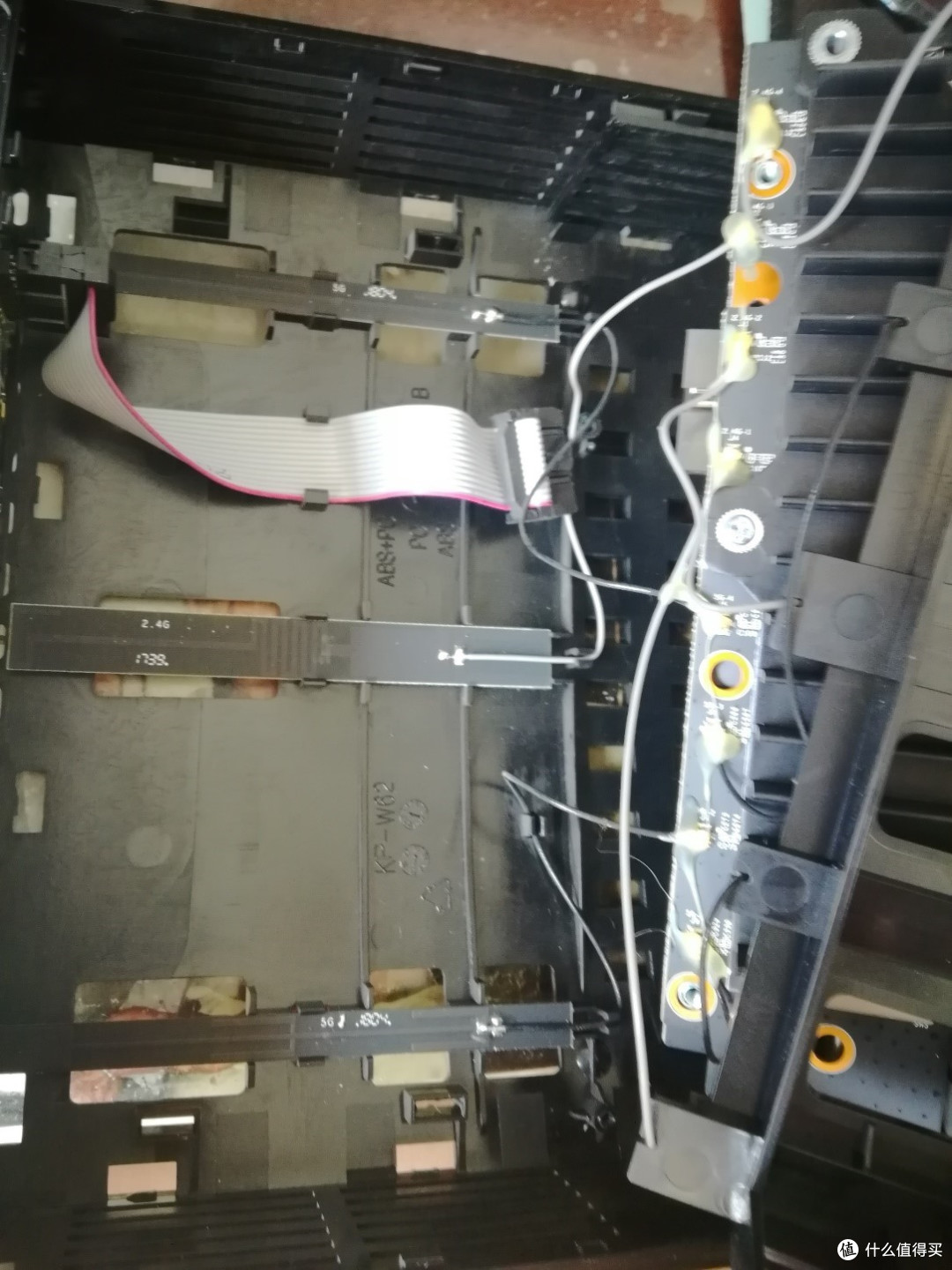

2. 拆下天线区域【卡扣易拆】



K3救砖 小白之小白 记录篇

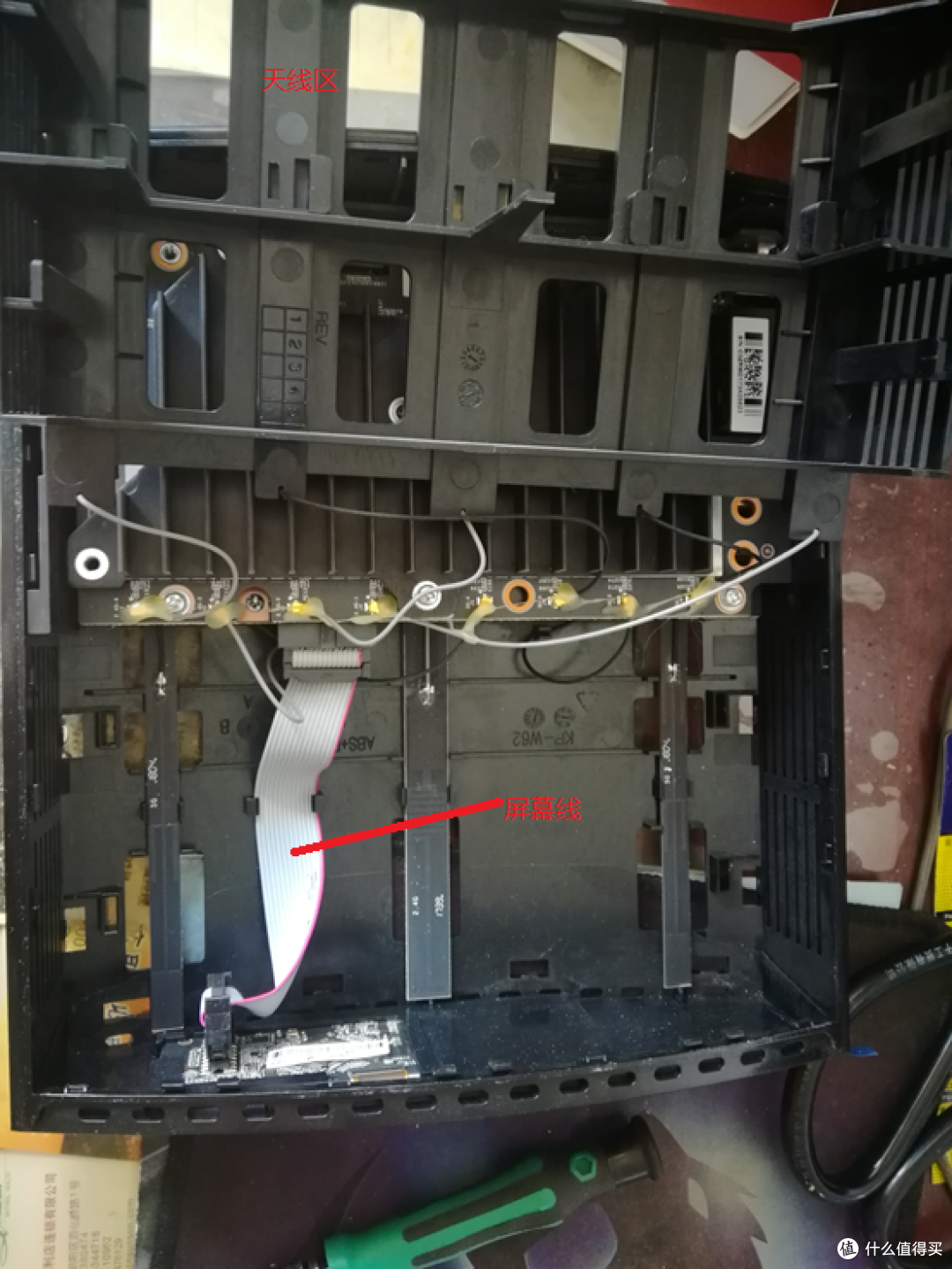

3. 断开屏幕线



K3救砖 小白之小白 记录篇

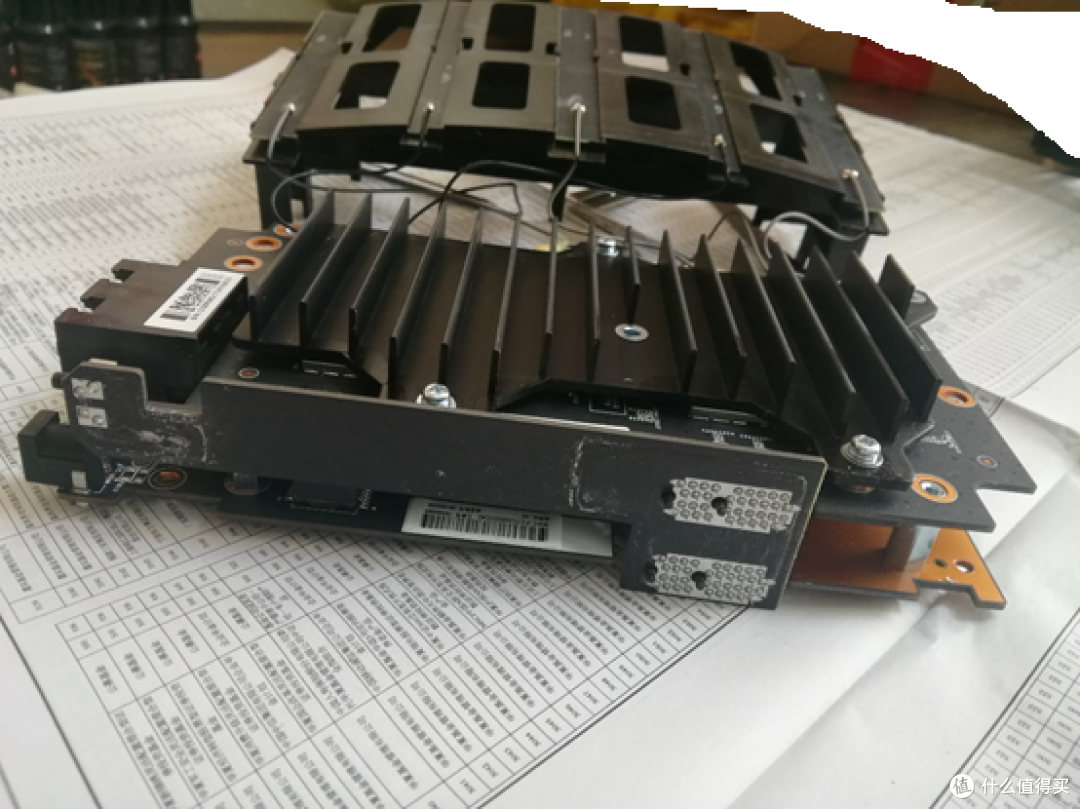

4. 内部元件整体离开外壳



K3救砖 小白之小白 记录篇

5. 拆下的下部的CPU和内存所在的主板

 正面-----



K3救砖 小白之小白 记录篇


 背面-----



K3救砖 小白之小白 记录篇

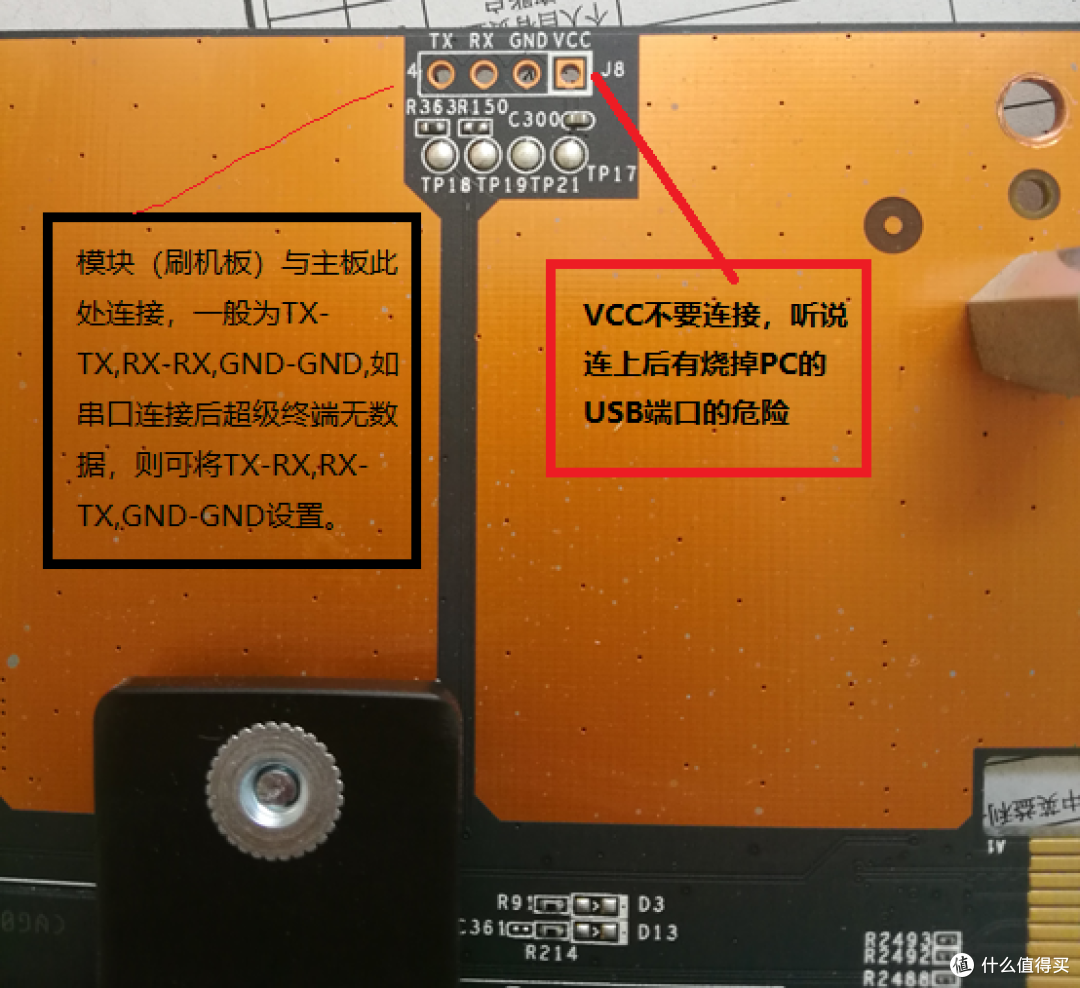

 串口位置


K3救砖 小白之小白 记录篇

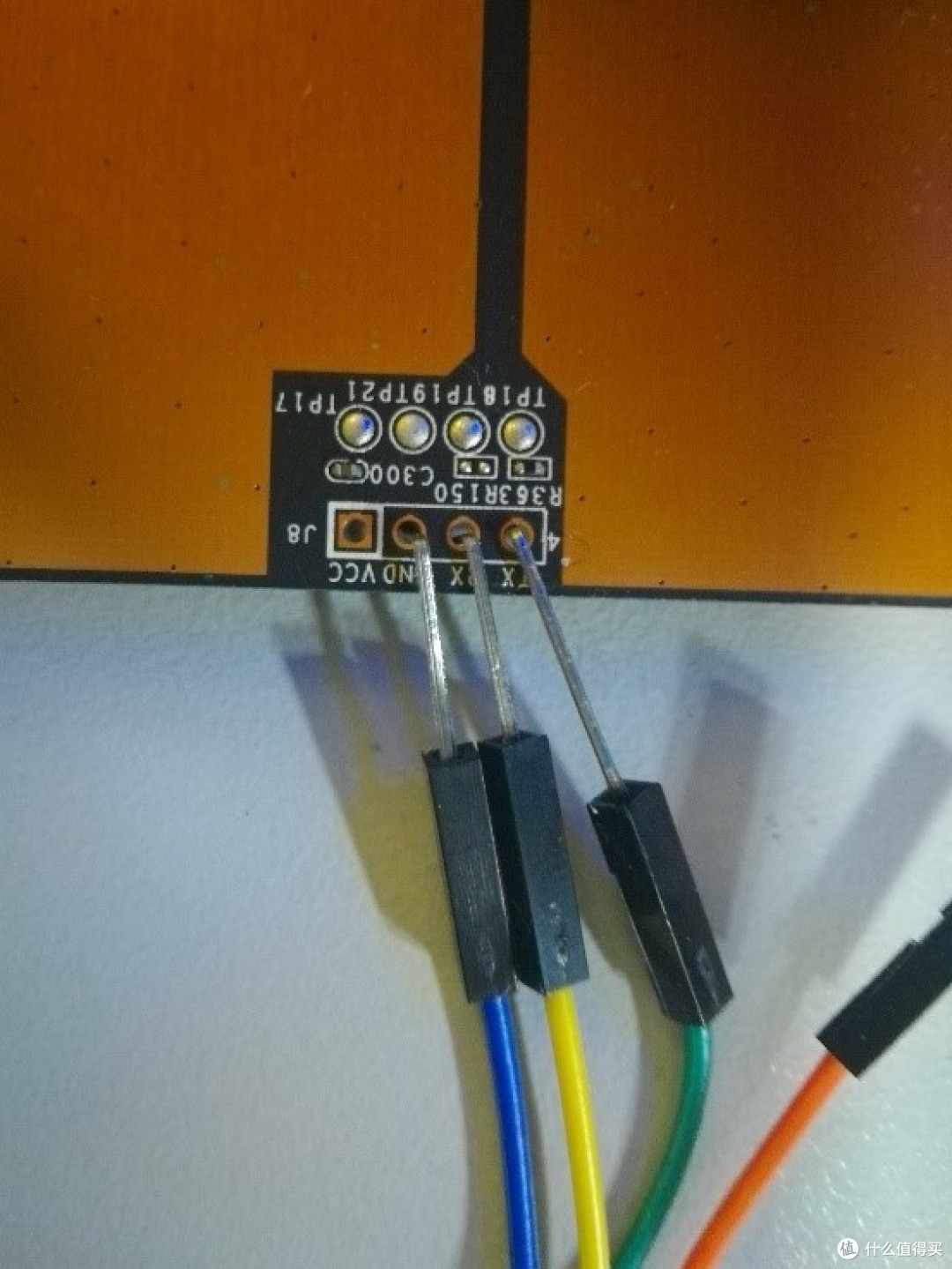

6. 杜邦线与主板三接口相连



K3救砖 小白之小白 记录篇


【注意】插针可用订书针等代替,注意接触的有效性,用模块(刷机板)的蓝灯来判断(路由未通电时,蓝灯亮)

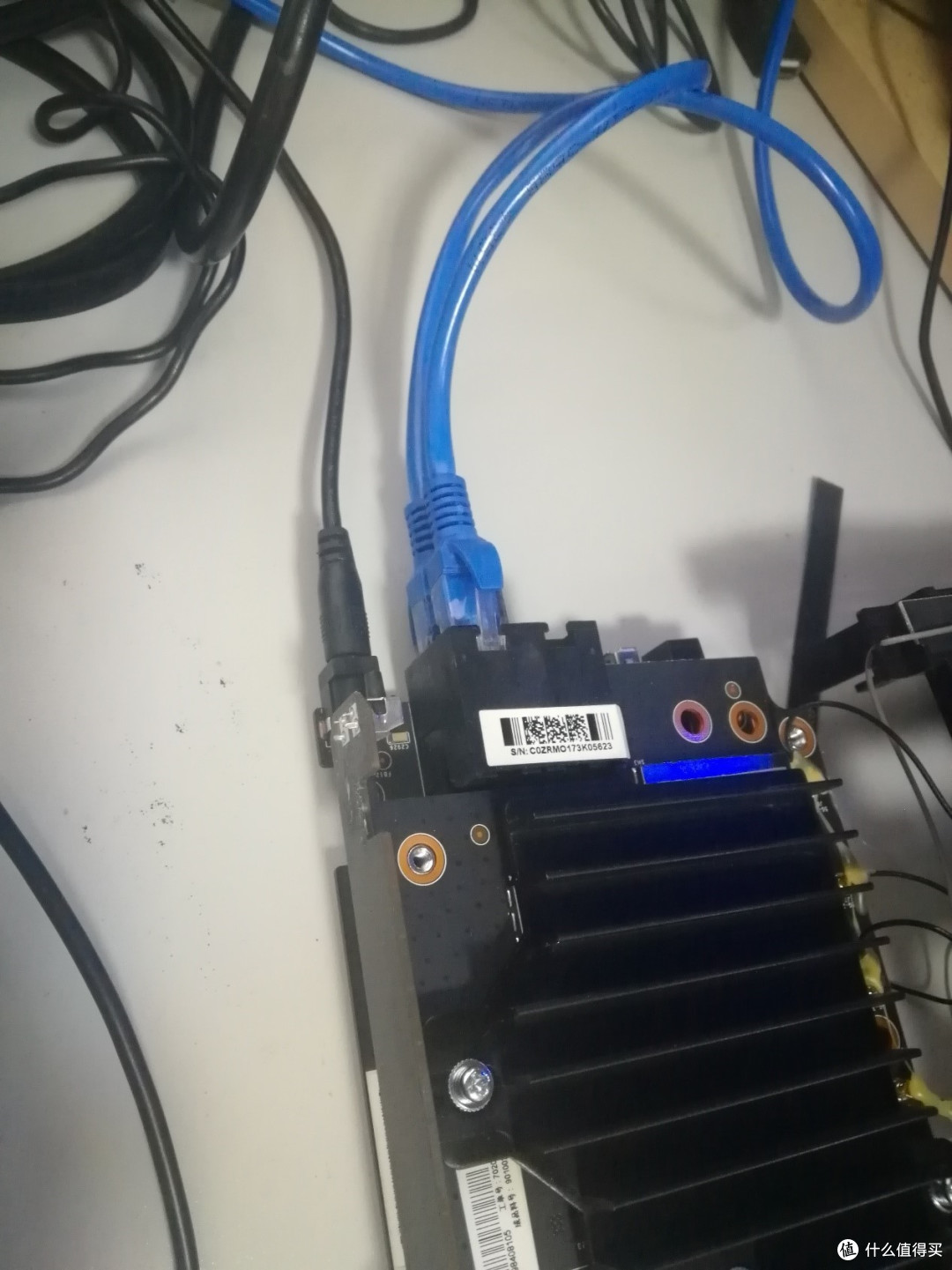

(三) K3路由 将拆开的 【CPU内存主板】+【网络主板】+【屏幕模块】连接好,插上电源线,插上网线LAN口



K3救砖 小白之小白 记录篇

K3救砖 小白之小白 记录篇


【靠近电源插口位置,靠上的为lan口,靠下的为wan口】


(四) 电脑上配置串口环境

1. 安装模块(刷机板)的驱动

驱动卖家淘宝店有链接。下载后减压“CH340G“压缩包。里面的【HL-340】压缩包故障,【CH340土豪金MINI驱动安装】可用,运行里面的【HL-340】即可。


2. 驱动安装后显示



K3救砖 小白之小白 记录篇


3. 设置该 端口【USB-SERIAL CH340】(后面显示的COM5根据机器的不同各有不同)

 将模块(刷机板)与电脑间的usb扩展坞拿掉,COM5变为COM8.

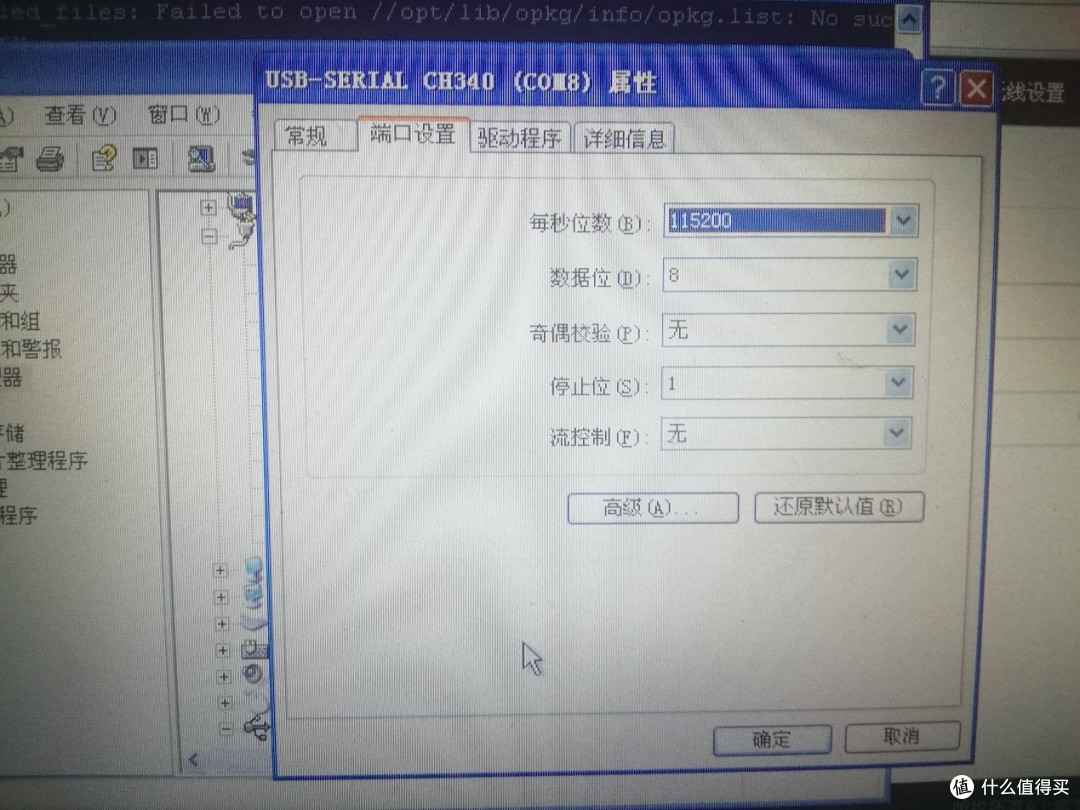

 设备管理器中【端口】中的【usb-serial ch340(com5)】的右键属性,端口设置中的 每秒位数改为115200,将串口设备与电脑断开连接。



K3救砖 小白之小白 记录篇


4. 电脑上安装超级终端软件SecureCRT

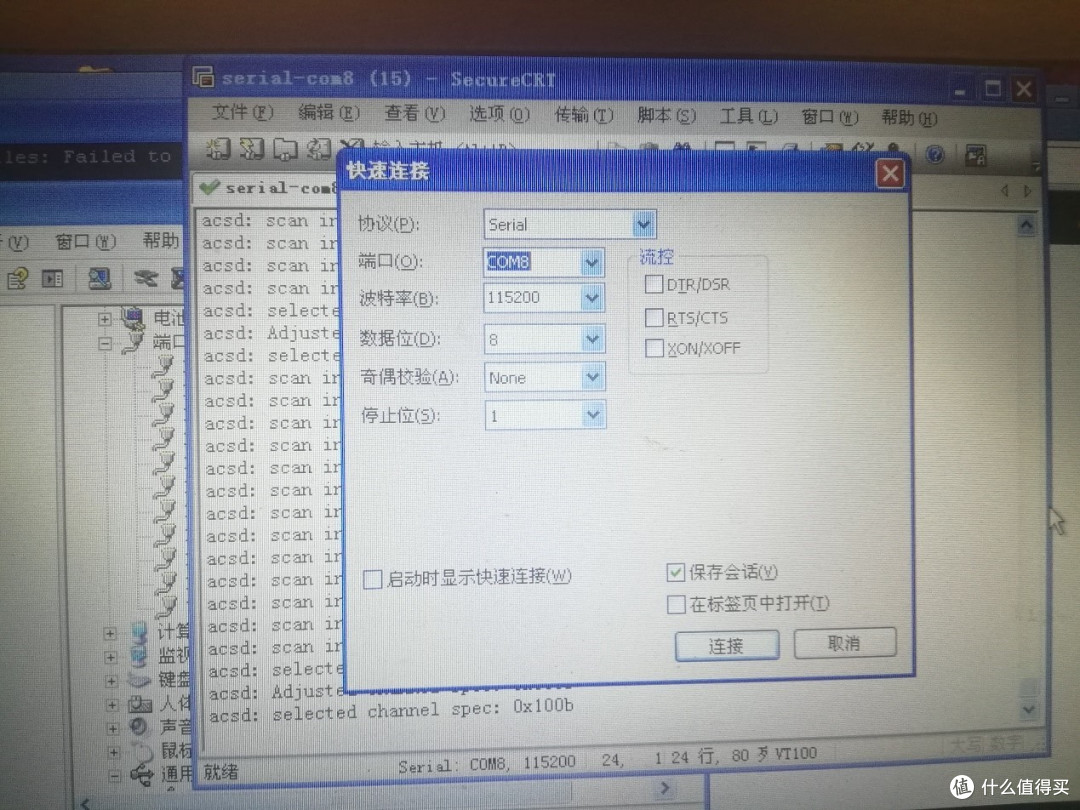

建立【快速连接】:

K3救砖 小白之小白 记录篇



【注意】任何流控都不选,防止 超级终端secureCRT连接后无反应状况出现。


三、 开始救砖

(一) 线路连接(此时路由器为断电状态)

  1. 模块(刷机板)与路由串口处相连


K3救砖 小白之小白 记录篇


2. 模块(刷机板)与电脑usb口相连



K3救砖 小白之小白 记录篇

K3救砖 小白之小白 记录篇

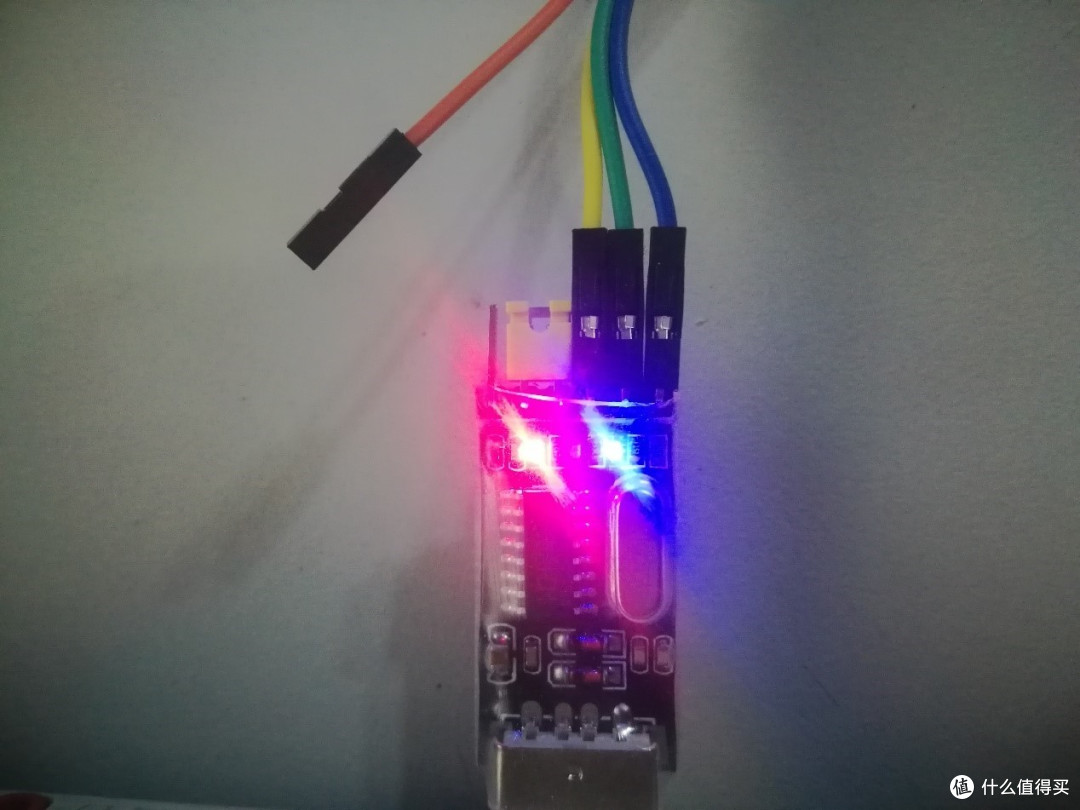

线缆连接接触良好,则不仅红灯亮,蓝灯也亮。

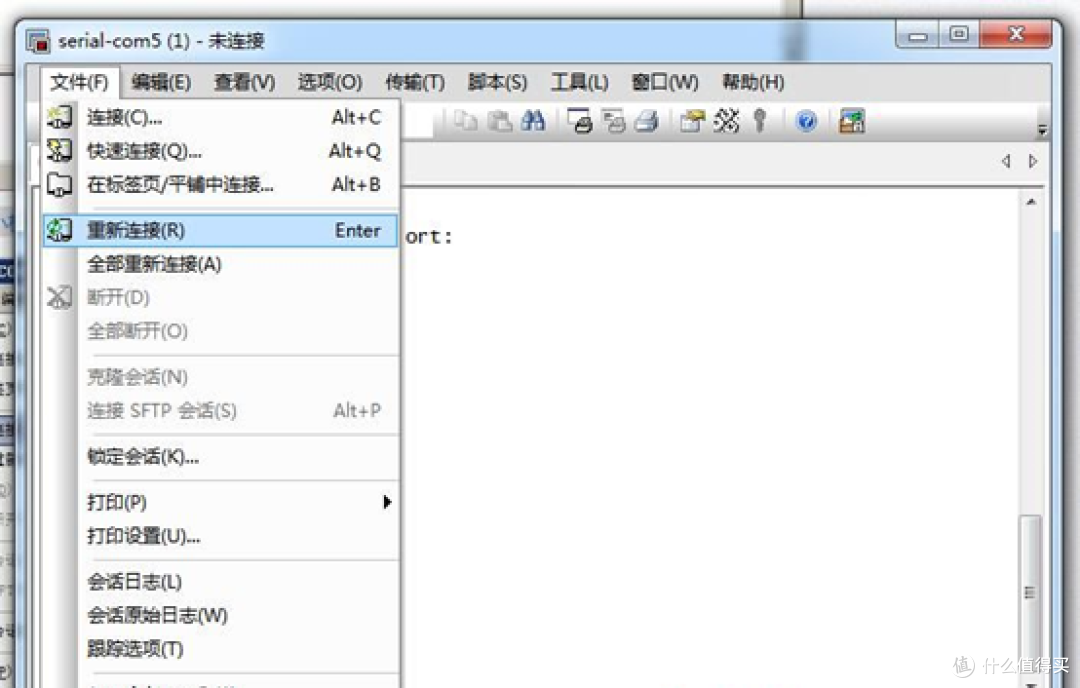

(二) 在securtCRT软件的【文件】菜单中 选择【重新连接】(前面已配置好)



K3救砖 小白之小白 记录篇


如模块(刷机板)与电脑连接正常,则serial-com5之前的红色未连接符号变为绿色对勾。



K3救砖 小白之小白 记录篇


此时的状态是路由器与模块(刷机板)、模块(刷机板)与电脑都是连接状态。

(三) 电脑准备

1. 将电脑有线网卡IP指定为192.168.2.2,网关指定为192.168.2.1,掩码255.255.255.0。

2. 电脑命令行下 ping 192.168.2.1 -t

用以观察路由状态(当ping值TTL=64时为正常连接状态;当TTL=100时为CFE状态)。

(四) 路由启动

1. 路由断电状态,按下 重置按钮10秒以上(不松手);

2. 按下电源按钮开机,再松开电源按钮,重置按钮继续按住不放开

3. 观察命令行下TTL值,当TTL值为100时进入CFE状态。

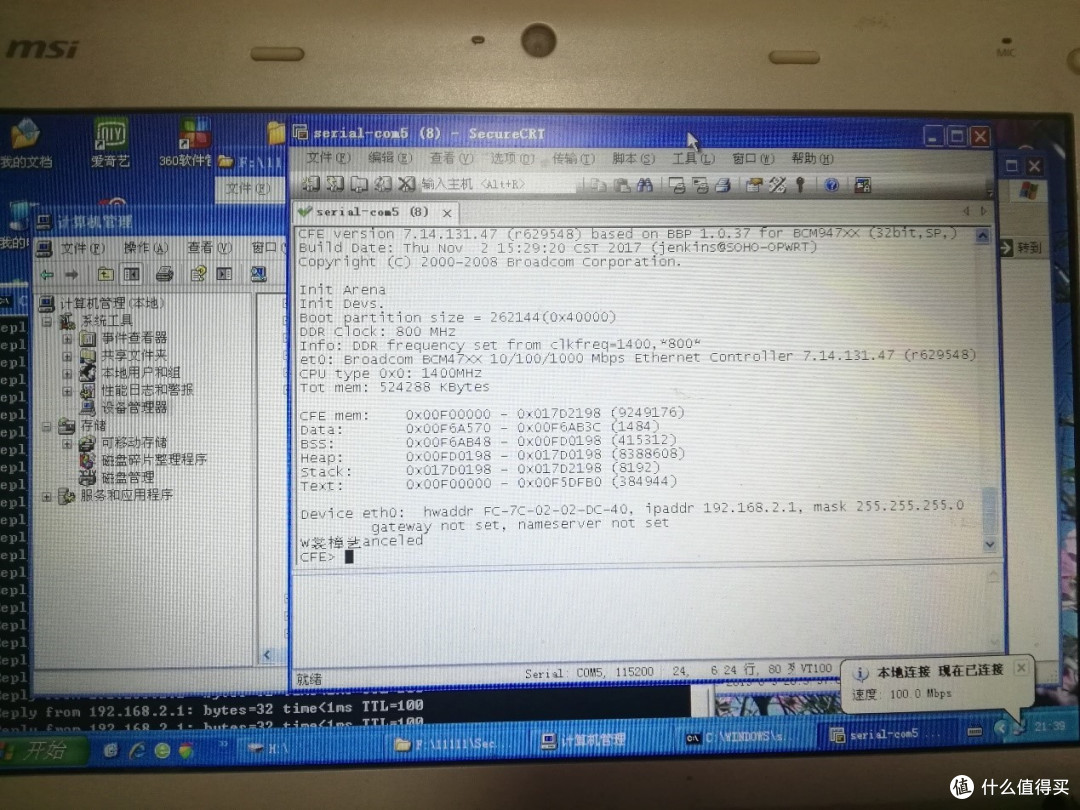

4. 如果 模块(刷机板)与路由连接正常,secureCRT设置正常,应该在超级终端里会出现英文字。

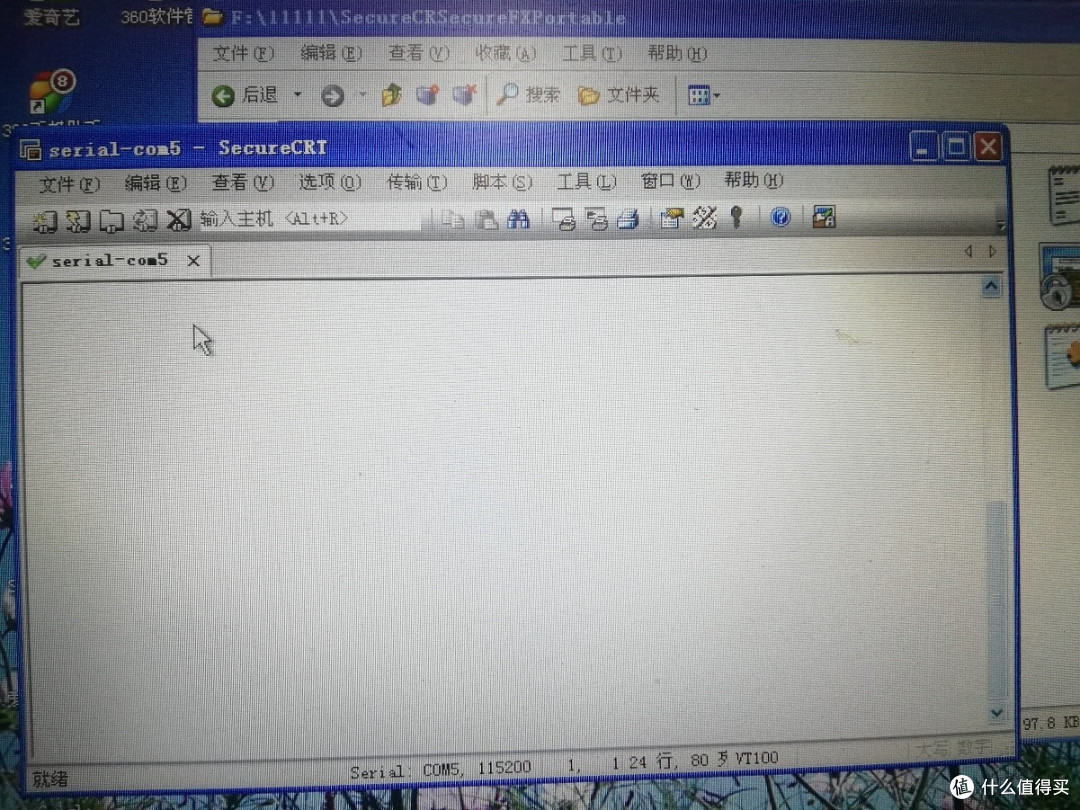

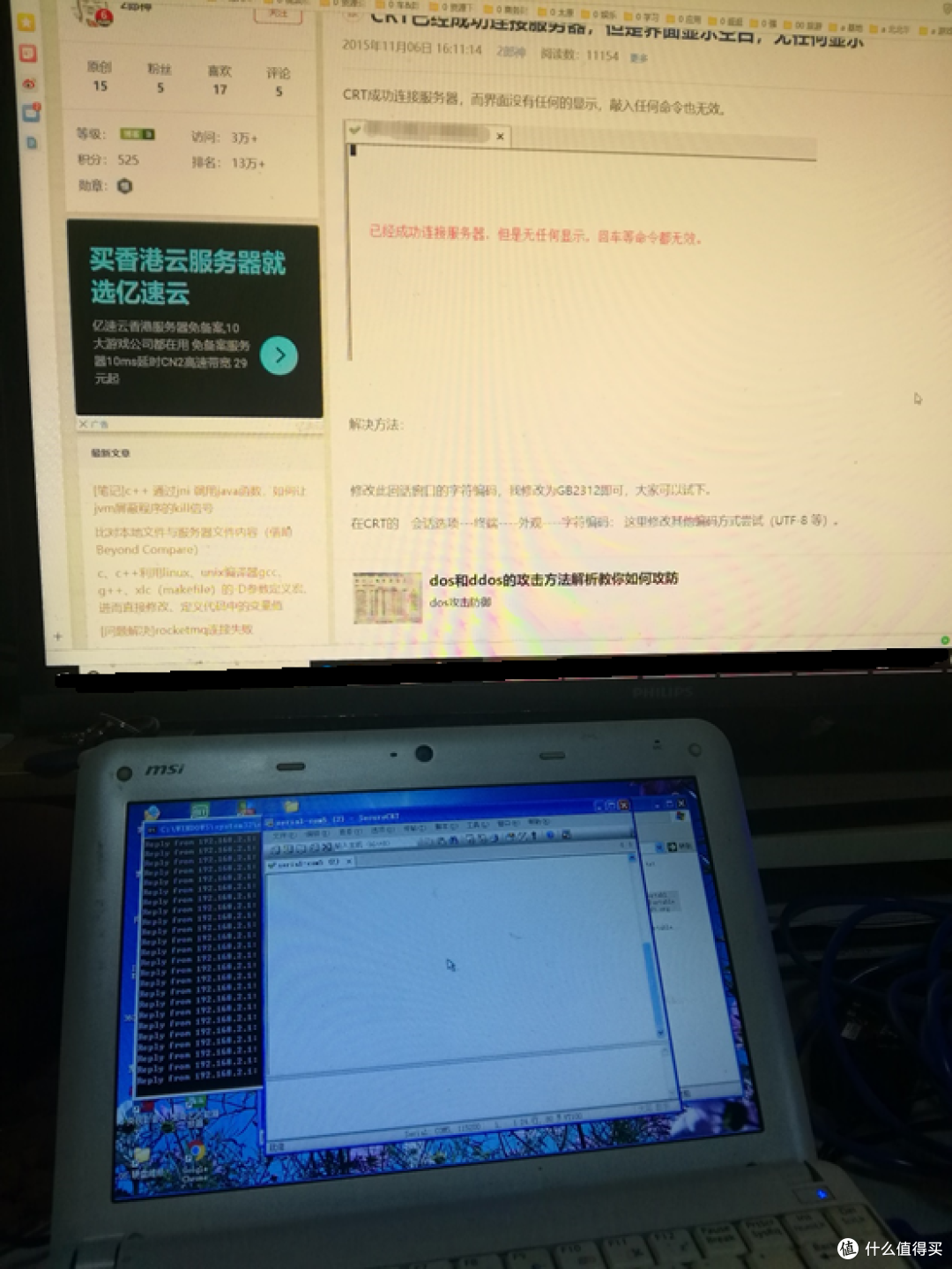

【问题】secureCRT中无显示。



K3救砖 小白之小白 记录篇


【解决方法】如果没反应,把rxd与txd交换,重复步骤1-3。注意线的连接可靠性(路由电源关闭时,如果线缆连接可用,则除了红灯亮,蓝灯也亮。当路由电源开启后,蓝灯会灭)



K3救砖 小白之小白 记录篇


5. 启动Ttfpd32软件, server interfaces 选择 本机ip为192.168.2.2。Ttfpd32软件同目录下放入要刷机的K3刷机固件,如k3.trx



K3救砖 小白之小白 记录篇


6. 在4步骤串口信息框下面的CFE>   后面 输入  刷机指令:

输入命令:nvram erease  #擦除nvram

输入命令:flash -noheader 192.168.2.2:k3.trx nflash0.trx


【注意】事例中k3.trx 为RT-AC3100.trx。

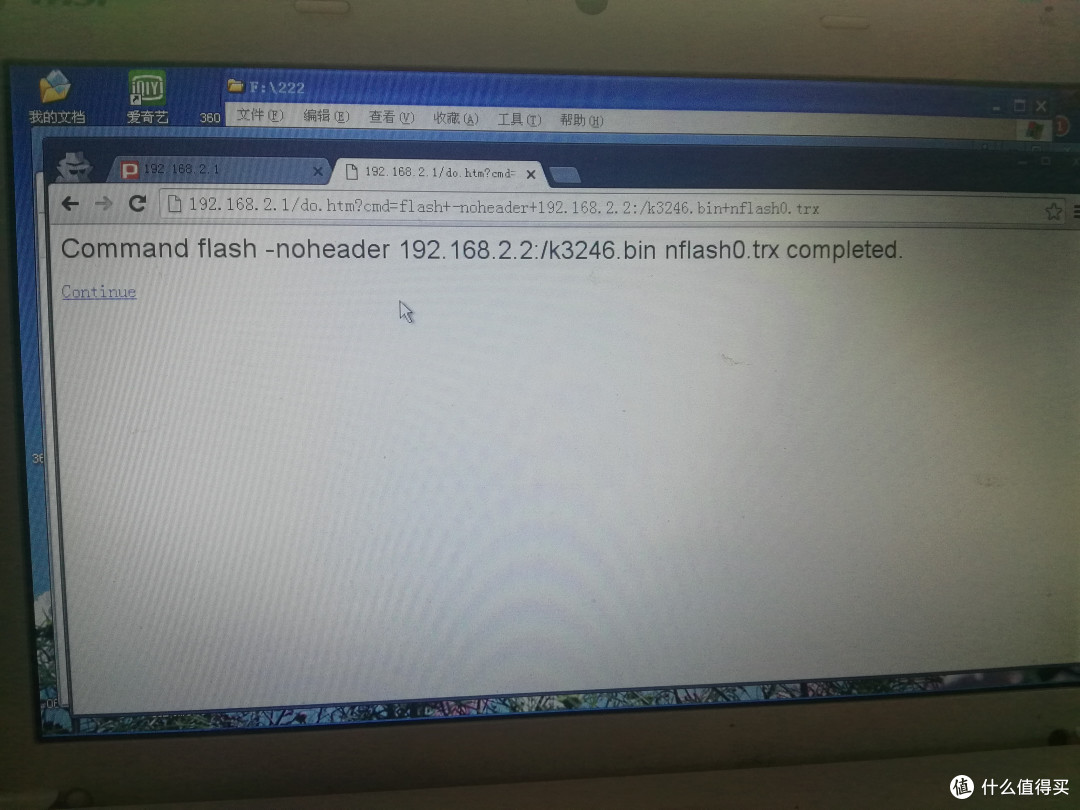

【注意】如果可以,也可在浏览器中输入192.168.1.1出现cfe界面,再打开一个网页命令

http://192.168.2.1/do.htm?cmd=flash+-oheader+192.168.2.2:/k3.trx+nflash0.trx

(这里面的梅林固件k3-RT-AC3100_380.68_alpha2.trx让我简化成k3.trx;梅林固件放在tftp根目录)



K3救砖 小白之小白 记录篇


【问题1】命令无法输入,也无法粘贴入。

【解决1】无法输入的解决:

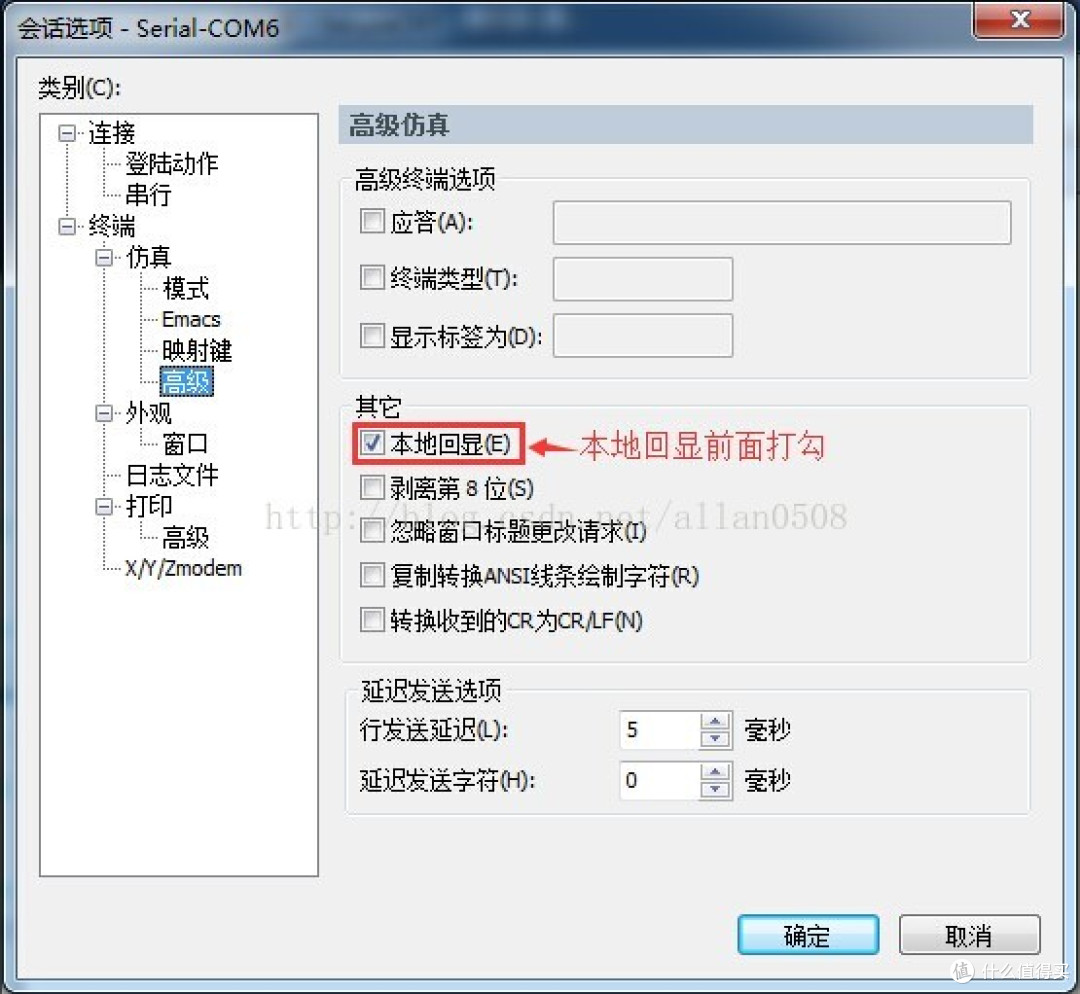

1) 取消usb中间转接口;Serial 会话选项 终端 仿真  高级 其他中 选上 本地回显。



2) 复制命令,在 secureCRT的编辑中 粘贴 。

此命令下输入不需要用 + 号相连各个命令,浏览器地址栏web刷固件时才需要用+相连。


【问题2】命令输入后回车无反应

【解决2】回车无反应入的解决:

1) SecureCRT软件设置:

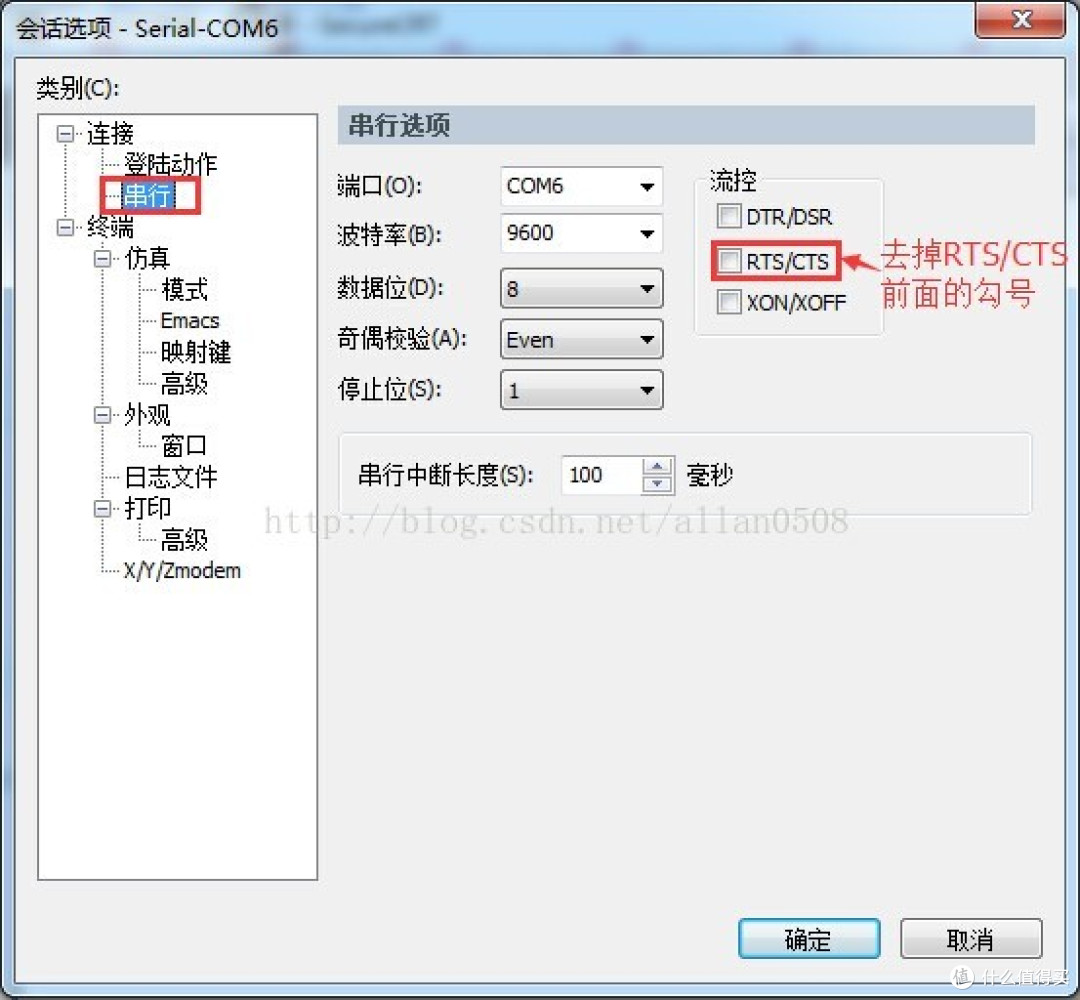

 参照下面3幅图片配置:



K3救砖 小白之小白 记录篇

K3救砖 小白之小白 记录篇

K3救砖 小白之小白 记录篇



2) 线缆连接接触不良导致回车无反应:


接触好坏可以用路由断电时模块(刷机板)蓝灯是否亮来确定,亮则连接好。


【问题3】secureCRT窗口界面乱码

【解决3】乱码的解决:

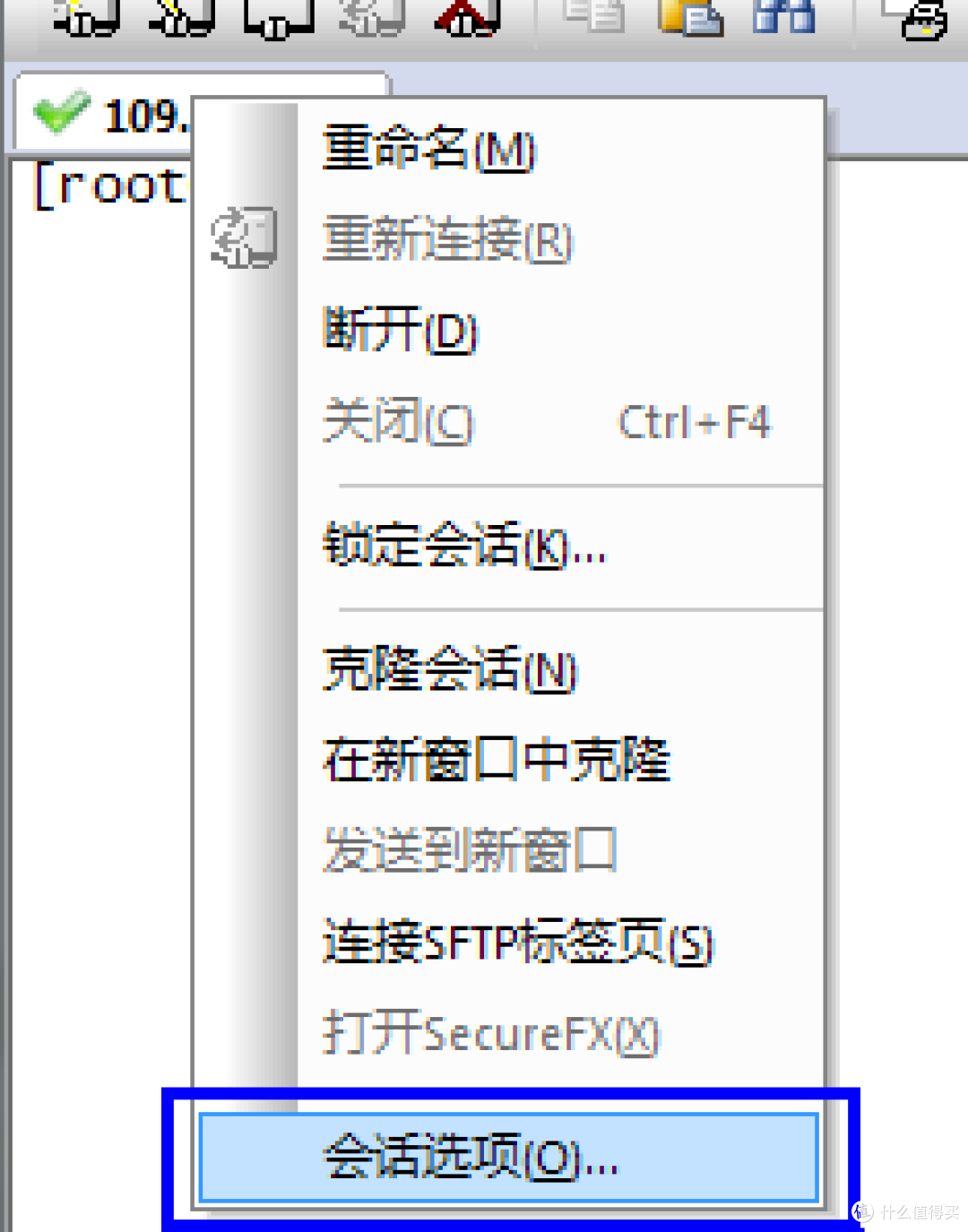

1) 右键点击SecureCRT的连接标签。

K3救砖 小白之小白 记录篇

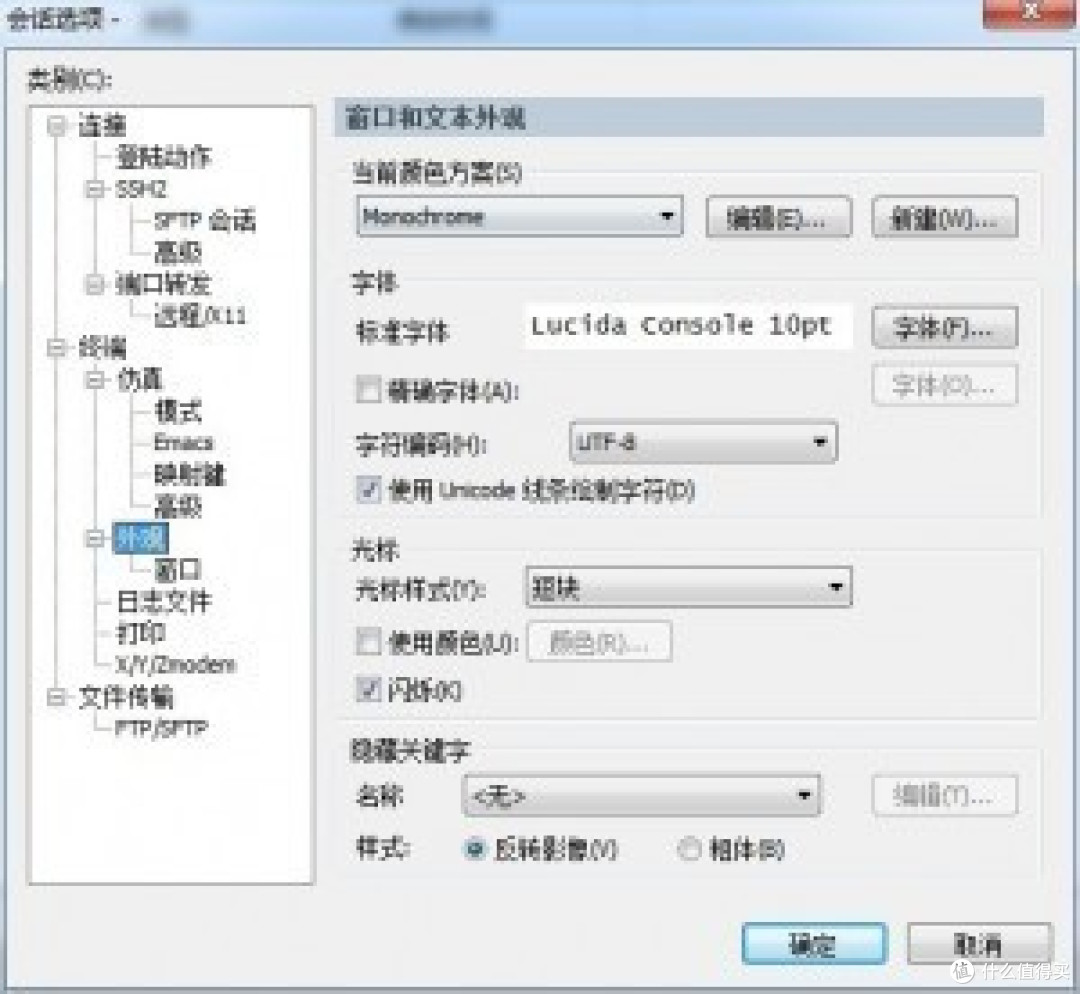

2) 在弹出的窗口中,左边栏选择“外观”选项卡,在右边的窗口中选择UTF8,如图所示:



K3救砖 小白之小白 记录篇

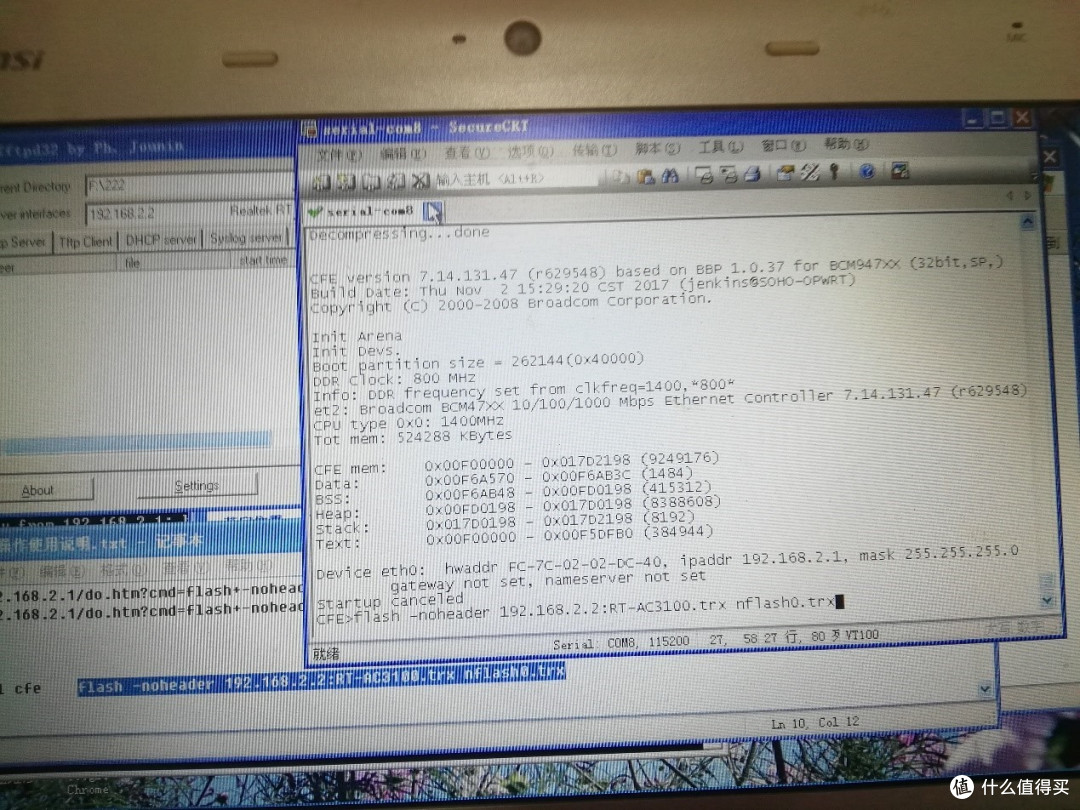

7. 刷机指令回车后开始执行

1) 一般在正式刷机指令前需要先执行指令:nvram erase

2) 执行指令 ”flash -noheader 192.168.2.2:k3.trx nflash0.trx


K3救砖 小白之小白 记录篇



【注意】如果连接等一切正常,立马TFTP有下载进度,耐心等3-5分钟,然后重启即可。

(五) 浏览器192.168.2.1进入的CFE界面reboot重启,或 路由器电源按钮重开机也可。
