最近又开始折腾家庭网络了,家用机柜布局也是改了一波又一波,这个暂且不说了。晚上,拆下了一个面板AP改回普通的网络面板,记录一下整个安装过程,多图杀猫,各位大佬不吝赐教。

拆下的面板是Unifi的IW-HD,由于家里局部网络布局万兆有线,所以准备把这个面板AP换回普通的网络面板。第一步就是拆拆拆。

如何优雅地安装网络面板

原先使用的Unifi IW-HD,PC直接有线接面板的网设为头图

拆拆拆拆拆拆

继续拆继续拆

IW-HD这个面板颜值还是在线的,整体非常稳定,支持mesh作为备用方案,以备万一网线出现问题,优先确保设备联网,特殊时候,带宽就不计较了。

原先使用RJ45网线给面板AP供电供网原先使用RJ45网线给面板AP供电供网

网线斩首网线斩首

由于家装时候少不经事,用了七类屏蔽线,所以给自己徒增烦恼。这里需要说明的是,家庭使用根本不需要使用屏蔽线,超六类非屏蔽线已经能够满足一切需求,千万不要自找麻烦,楼猪这是反例。

楼猪用的模块是康普的超六类屏蔽模块,这里简单说一下康普Commscope和AMP是一家,安普被康普收购后,用了AMP品牌一段时间,毕竟名声在外,现在已经全面使用康普这个品牌了。


由于AMP名声在外,所以中国内地有许多山寨的品牌,比如什么AMPCOM安普康、安普搏讯、安普一讯、安普之星、安普联通等,千万千万不要买这些山寨品牌,质量又差,价格又贵!和安普没有一毛钱关系!!!楼主深受其害。楼猪之前买过安普康的七类模块,用的通用模具,但是材料很差,金属转轴处强度弱的很,转轴压断了好多个。另外这个模块就算压好了,没过几天就有一定概率会出现网线信号问题,简直是垃圾中的战斗机。宁可买大品牌的六类模块都要好过用这些山寨品牌的七类模块。

在提醒一句,上面这种模块千万别买,谁买谁上当!!!

康普模块一般都是商用工程上的,这种模块家用比较少,原因是这种模块需要专用工具来接压,而这个专用工具并不便宜。

康普超六类屏蔽模块康普超六类屏蔽模块

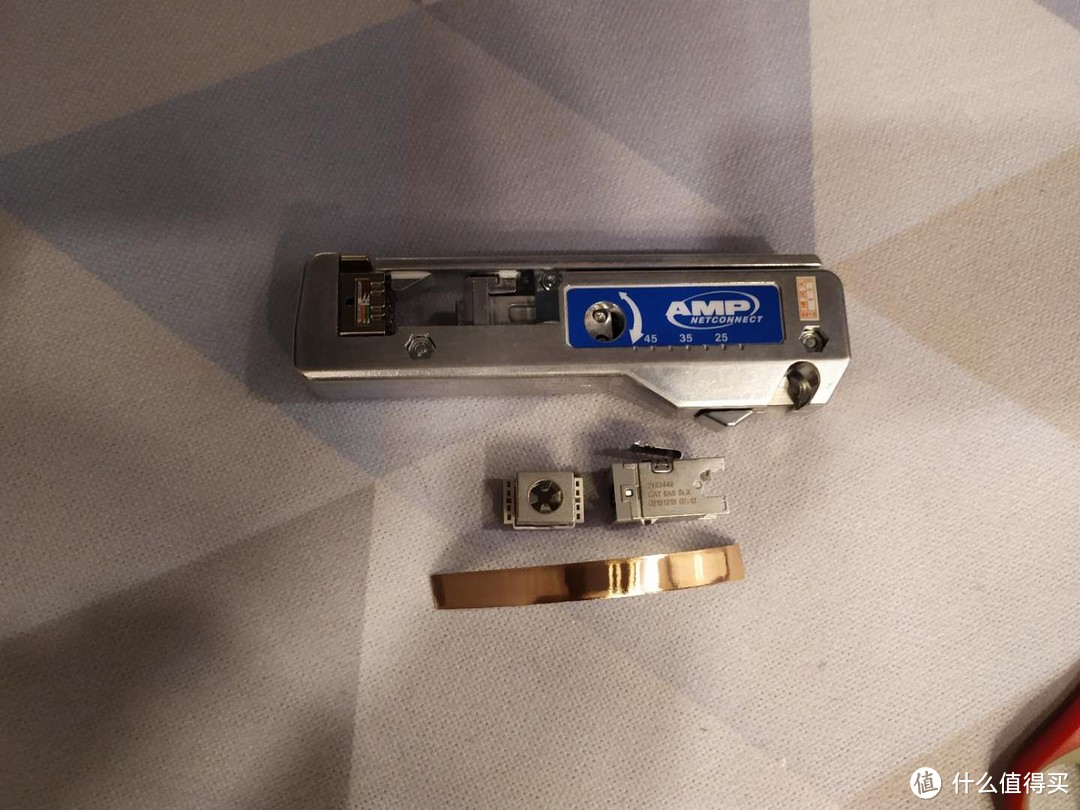

接压专用工具接压专用工具

上图是楼猪使用的专用工具,当初也是下了血本买的,不过使用下来确实好,压康普的模块无一失败。而且可以解压从五类非屏蔽到超6类屏蔽所有康普模块。最下面是带背胶双面导电的铜箔,屏蔽线需要做好接地,楼猪强迫症,受不了屏蔽网乱七八糟的露在外面,这个铜箔能够把金属屏蔽层收拾的很干净。

1. 把最外层线皮用剥线器剥掉。注意尽量不要破坏金属屏蔽层。

剥去线皮剥去线皮

2. 把金属屏蔽层剪短一些,保留1cm就够了,往后撸到外皮外侧

把屏蔽层修短一些撸一撸把屏蔽层修短一些撸一撸

3. 强迫症看不过乱七八糟的金属屏蔽层,所以用铜箔包了一圈。非强迫症患者可以跳过此步

在金属屏蔽层外包一圈铜箔(强迫症患者,非强迫症可以跳过这步)在金属屏蔽层外包一圈铜箔(强迫症患者,非强迫症可以跳过这步)

4. 把模块尾部穿到线上,确保金属外壳和铜箔接触能导通。再把芯线卡到线槽对应的位置上。

把芯线卡到对应的线槽位置把芯线卡到对应的线槽位置

5. 把模块头按照正确的方向按到模块尾座上,只要确保不会掉下来就可以。这个模块有防呆设计,如果方向不对的话是卡不住的,也没法用专用工具接压。大品牌的模块在这方面的设计考量真的非常周到。

摁上模块头摁上模块头

6. 把模块轻轻放到专用工具上

把模块放到专用工具上把模块放到专用工具上

7. 大力出奇迹,其实也不需要多大力气,这个工具非常省力。按下扳手,模块轻轻松松就能压到位。

用专用工具压模块用专用工具压模块

8. 这个模块设计巧妙的地方在于,模块两侧内部藏了两把刀,在压模块的同时把多余的芯线和框架一刀切断。

被切断的芯线和框架被切断的芯线和框架

楼猪特别喜欢这个模块的另一个原因是,在压弯后,被切断的芯线不会到处乱弹,会牢牢的卡被切下在多余的线座上。不得不说,细节上康普真的考虑的非常周到。

被切下来多余的芯线和框架被切下来多余的芯线和框架

9. 把模块安装到网络面板上。楼猪使用的是施耐德的开关、插座和网络面板。这款网络面板自带的网络模块是6类非屏蔽的,可以轻松拆下,并兼容市面上的各种网络模块,非常的好用。而且香槟金的纯平外观也非常好看。质量么,施耐德就不用多说什么了吧。

京东 施耐德开关插座面板 绎尚系列薄暮金色 超五类电脑插座 网络网线 墙壁弱电面板 单电脑 94.55元起
实时价格6小时前已更新
去购买
优惠

满199元减10元

扫码领取
如何优雅地安装网络面板 使用什么值得买App扫码领券更轻松
活动

满1件打7.0折 满1件打9.5折

安装到网络面板上安装到网络面板上

家里找不到单网口的面板了,拿个双口的将就一下,打上标签,防止自己老年痴呆忘了只接了一个网口。

施耐德绎尚网络面板施耐德绎尚网络面板

网络面板安装完工,用TP-LINK的测线仪简单测一下线序。其实按照正常来说,这一步应该在模块到面板上之前做的,如果发现问题直接返工,不需要重新拆装面板。但是楼猪自认为打模块老司机了,过程也仔细检查过,问题应该不大,简单测了一下,果然线序全对。终于可以愉快的玩耍了!

用网线测线仪看一下线序是否正确用网线测线仪看一下线序是否正确

楼猪推荐TP-LINK的这款网络测线仪,功能非常齐全,支持:寻线、抗干扰寻线、对线、测线长、测网速、测POE、还可以让交换机网口指示灯闪烁帮助定位网口等功能,对于家有机柜有理线需求的来说,确实是一把趁手的工具,当然价格也挺厉害的。这个工具有一个缺点就是没法测地线是否接通了,这个我用另一个20多块钱的测线仪看一下就可以了。

工具党可以买一把TP-LINK的玩玩,B格还是放在那里的。但是如果家里没有机柜,网线也不多的话,真没必要,也不推荐。但是可以看看下面这款便宜的就行了。

对了,最后再上一个专用工具了链接吧,真的是死贵死贵。全新的是真买不起,去二手鱼淘一淘,一定会有惊喜。
