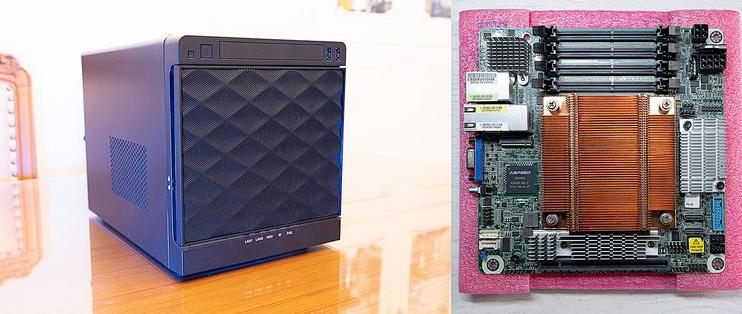

迎广MS04二进宫，打造四盘位家用微型服务器小钢炮

迎广MS04是我入手的第一台NAS机箱，准确的说MS04应该算一台微型服务器机箱。当年看到这台机箱的时候，第一反应“这货整一个是山寨版HP Microserver Gen8啊！”。无论是主板抽出设计，还是正面光驱、硬盘笼的布局，满满都是Gen8的影子。从正面和背面来看，和Gen8最大的不同仅仅是电源、USB和开机键的位置左右相反，前面板上Gen8的USB2.0变成了MS04的USB3.0。

迎广MS04 vs 惠普Microserver Gen8

而从侧面看，MS04还要比Gen8长了不少。两台机器的三维尺寸对比如下：

迎广MS04 vs 惠普Microserver Gen8

从三维尺寸上来看，MS04比Gen8要瘦一些，深一些。记得当年玩这台机箱的时候，非常不解，从机箱内部风扇到硬盘笼的距离还是主板到前面板的距离都挺大的，为什么迎广非要把机箱做得那么长，白白浪费了大把空间。直到这一次装机过后，我才真正明白MS04的正确打开方式，才了解到MS04有着Gen8所没有的优点。

这次装机也是巧了，正好手头有一枚闲置的X570D4i-2T妖板，没错，就是下面这一块。

X570D4i-2T ITX服务器主板

本来已经在Chiphell论坛的二手交易区开了贴准备出了，但回头一思索，突然发现我既有主板，还有cpu，散热器，内存，flex电源，其实就缺一个机箱，这就是一台完整的NAS了。把这个想法和同城好基友聊了一下，好基友当场认领了这台NAS，于是就有了这次装机的事儿。下面是这一块主板的官方简介：

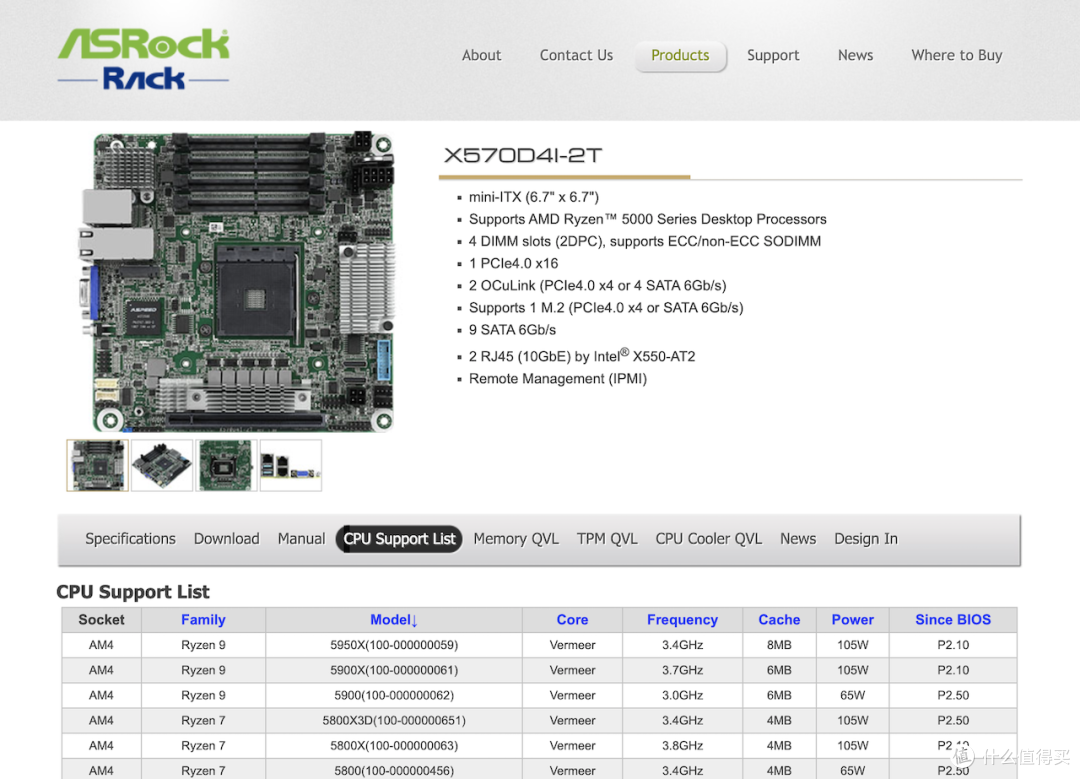

X570D4i-2T官方简介

ITX板型，主板最高支持5950X的CPU，其实NAS对CPU的性能要求并不高，R9完全是杀鸡用牛刀了。正常而言R5 5600G其实已经足够用了，而且它的价格比类似性能的i5-11600便宜将近30%。不过作为一台服务器而言，核显可能是AMD CPU不能算缺点的缺点了。5600G的Vega7核显，在性能上应该比i5-11600的UHD730高出不少，但是硬件解编码支持的编码格式比UHD730少。之前我曾经折腾Jellyfin调用APU来进行硬件解码，折腾了半天依旧会出现视频无法正常播放的问题。后来懒得折腾了，直接CPU软解硬刚，转码效果和响应速度还相当不错，视频播放拖动也非常流畅。

板载了X550-AT2万兆网卡，唯2的两个网口都是万兆口，板上也没有网口空焊位，所以原始设计里面就没有千兆网口。我感觉可能是因为ITX主板尺寸小，永擎在这块主板上堆料又多，因此而把千兆网口给阉割了。当然以上纯属我个人的猜测。

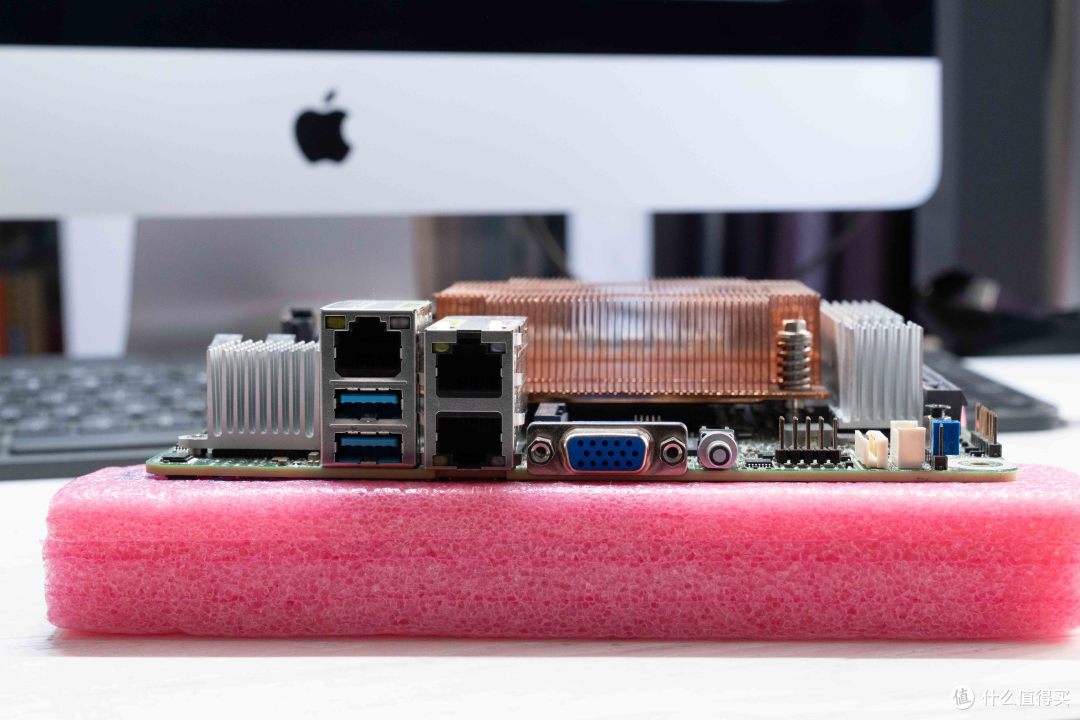

左侧IPMI专用网口，右侧两个X550-AT2万兆网口

但毕竟主板的元器件排布真的是密密麻麻，常见的ATX 24pin+8pin供电口都被小型化成4pin+8pin，就连BIOS电池也给竖了起来。

主板8pin+4pin供电口和BIOS电池

甚至一些常见接口比如8643或8087 minisas都换成更小型的oculink了。

2个PCIe x4的Oculink

m.2插槽也不支持22110，只能支持2280的m2固态硬盘。但作为一台服务器必备的IPMI功能倒还是完整的保留了。

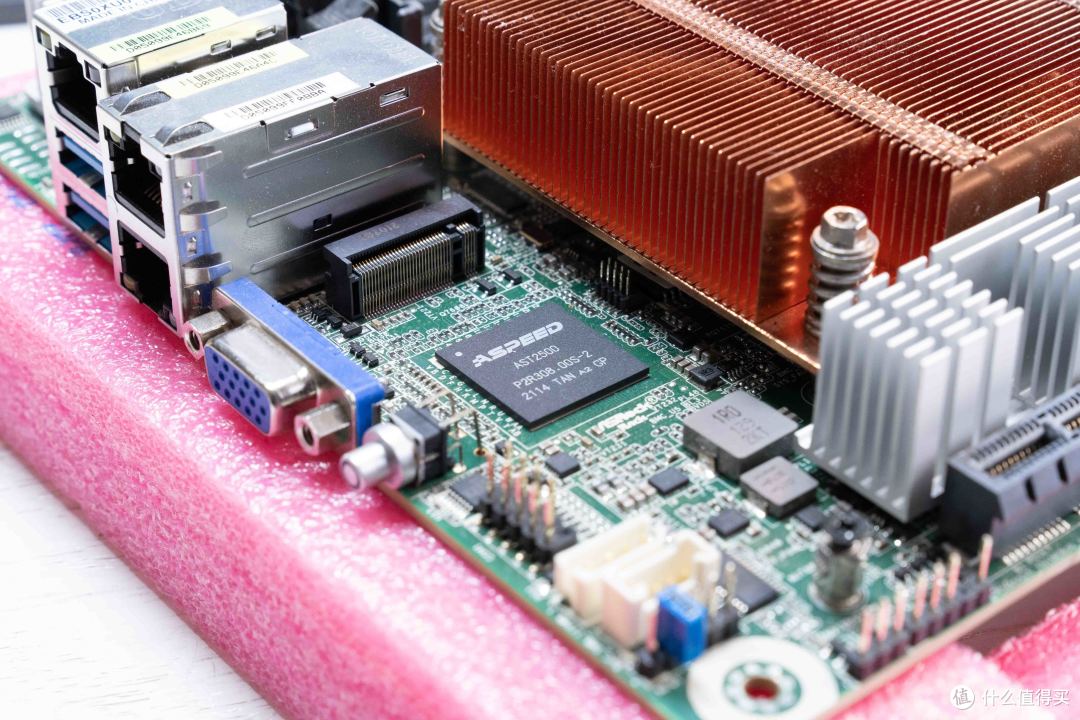

m.2 2280插槽和板载AST2500 IPMI芯片

主板上的4根内存插槽也从台式机内存槽缩小到笔记本内存槽，给了完整的4通道，而不是X10SDV这块主板上的4槽2通道。一个字总结这块主板，就是“妖”！

主板4条笔记本内存插槽

存储方面主板自带1个m2插槽，和2个oculink插槽（sata或PCIe模式）。Sata模式下，最多可以支持8个Sata硬盘。PCIe模式下可各连一个nvme固态硬盘。最初我的想法是组一台8盘位的NAS，毕竟盘位多就是好。但仔细想来8盘位NAS的主板区域空间可以满足MATX主板或ATX主板的安装，显然ITX主板并不是一个很好的选择。于是就把目光锁定在了4盘位机箱，计划打造一台高性能小钢炮NAS。

其实4盘位机箱市面上也有不少，比如万由的410、勤诚SR301、迈K1（超微），还有不少工控机厂商也出了不少公模的NAS机箱。

马爸爸家找到的一些4盘位机箱

但看来看去最后目光还是停留在MS Gen8和迎广MS04这两台曾经使用过的机箱上。并非本人恋旧，而是Gen8到目前为止依旧是我认为最好看的4盘位机箱，银黑的色彩搭配甚是经典，这也是最后一代硬盘托架未被阉割的微服机箱。而迎广MS04的做工和用料都给我留下了比较深刻的印象，在铁皮NAS机箱里应该仅次于Gen8的用料水平，而且全新机箱比二手9成新的Gen8还便宜。Gen8要上itx主板，必须更换主板托盘，原装托架改itx会存在遮挡第一排I/O的问题，如果使用网友DIY的托盘，又有点太软。其次，硬盘笼背板也是一个问题，原装其实是转接线固定到一块金属板上，并没有背板的概念，而且使用的是minisas 8087接口。如果用X570D4i，8087接口需要再转接一次。更好的解决方案是更换一块硬盘笼背板。之前在海鲜市场闲逛的时候，看中一块堆料堆得比较狠的背板，使用了一个minisas 8643接口。对于X570D4i这块主板而言，一条oculink转8643的转接线就可以连接。但Gen8的背板一般都是个人玩家DIY的，这块我看中的背板目前卖家开价200，感觉略贵。MS04是一款标准服务器机箱，不需要像Gen8一样考虑各种Mod方案，更省心。不过如前所述，MS04唯一的缺点相比Gen8来说，还是外观没Gen8那么如我心意。

迎广MS04

最后让我下定决心让我选择MS04这机箱的其实是他的原厂SAS背板。没错，就是下面这块背板，这块背板才是MS04正确的打开方式。不过这张官方图中少了背板上附带的风扇。这个可以看我后面的装机实拍图片。

MS04 SAS背板

在我几年前安装第一台MS04的时候我就知道迎广为这个机箱还设计过一款SAS背板，但是当时对SAS背板没有太大需求，毕竟主板上都是sata口，SAS还要考虑反向转接，所以这台机箱默认配的就是4个sata口的硬盘笼背板。但是这也导致了MS04一直存在一个被人诟病的问题，就是硬盘笼的散热。MS04在机箱的两侧都有进气孔，而机箱风扇距离硬盘笼背板位置也非常远，所以导致大量的风都是从两侧的进气孔流入，硬盘笼进风少，导致硬盘容易温度偏高。所以国内销售的MS04，卖家都已经把两侧的进气口封死了，强迫风道从前部进入，改善硬盘散热。

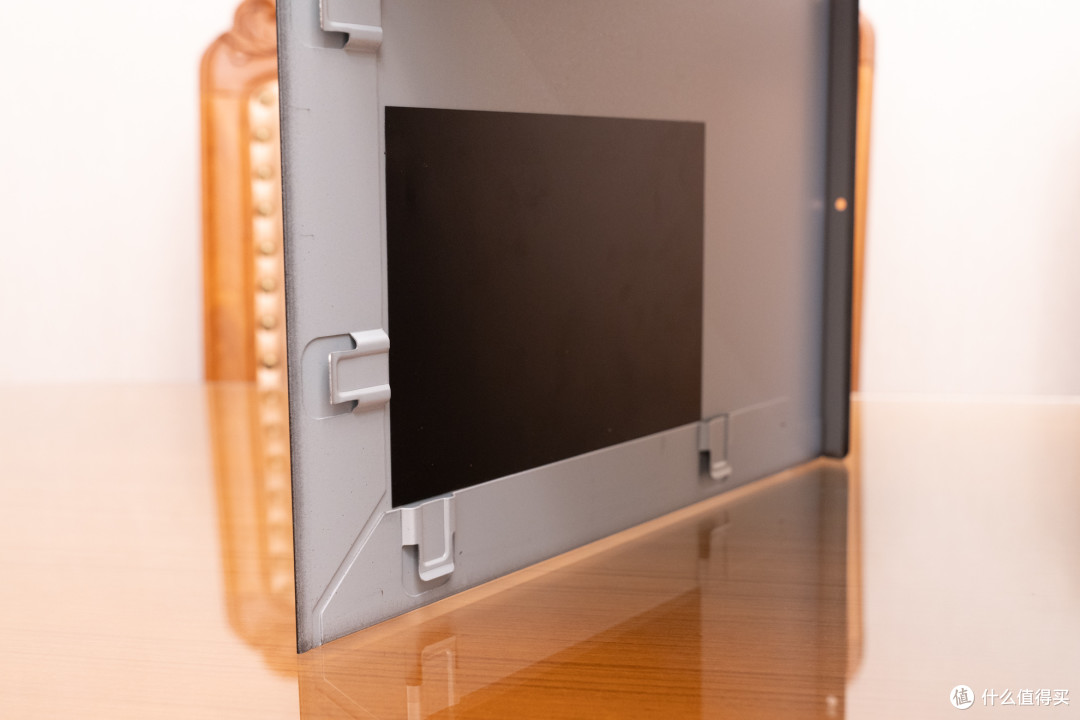

侧面进风口被卖家封了

另一侧进风口也被封了

但迎广的这块SAS背板上，原装附带有一个风扇，通过导风罩直接从硬盘笼抽风，这样硬盘的风道问题就彻底解决了。而且硬盘笼的出风几乎正对着机箱的12cm风扇，所以硬盘的风道非常好。

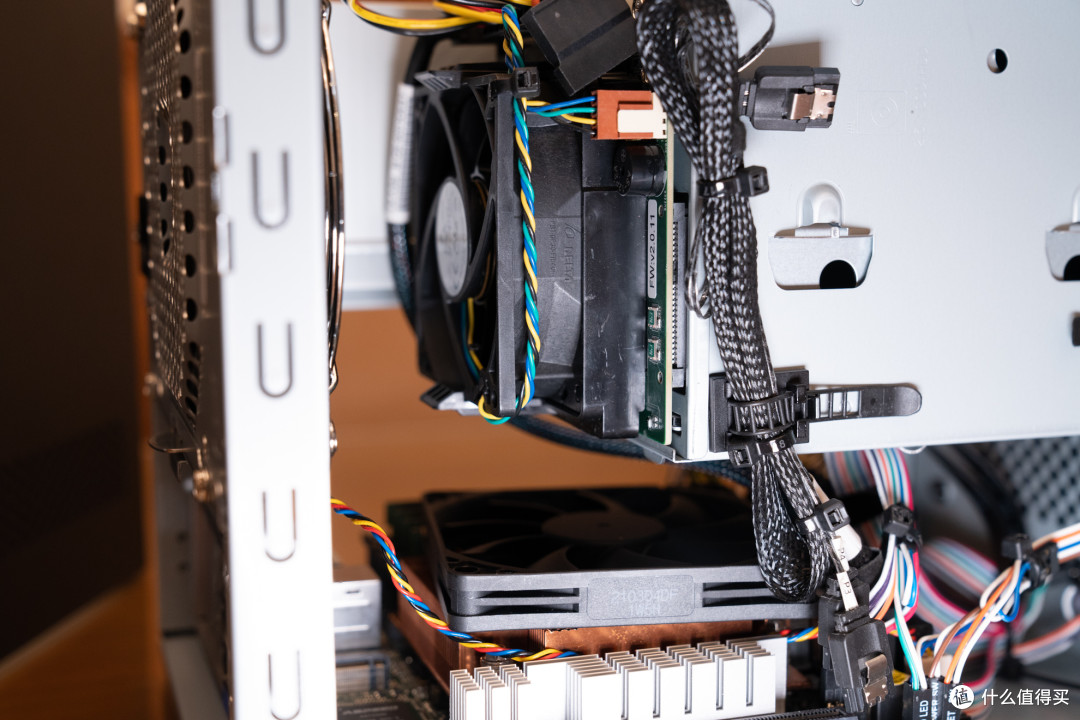

SAS硬盘背板实际整机风道的最后一块拼板

此时我才明白，原来迎广把这款机箱拉长，是为了给硬盘笼散热风扇留出足够的位置，改善硬盘的散热而设计的。而且使用了SAS背板后，硬盘笼的风道不再是问题，机箱两侧的进风口可以重新打开，给主板和PCIe插槽补充散热风源。

整机风道前进后出

但是这款SAS背板因为没什么市场需求，所以非常难找。最后也是凑巧，我在B站上看到了一个装机视频，UP主使用的就是这款SAS背板。

更巧的是这个UP主的淘宝店铺我之前购买过益衡电源和810a机箱，淘宝店铺叫优易科技公司。卖家人非常Nice，之前我的一台工控机箱本应购买1U电源错买成Flex电源，申请退货，卖家还特地打电话来和我沟通退货事宜，同意退货也非常爽快。而这次购买MS04机箱的时候，关于包邮和退货运费的店铺规则也特地打电话来和我解释清楚，体验整体很好。此外，我在TANK电玩家购买的益衡电源，到手看到也贴了他们家的标签，之后和他们确认过，确实tank家也是从他家进货的。

扯远了，当时看到这段视频，我就立马给店家留言询问这块SAS背板，店家回复非常快，给我发了链接。定睛一看，难怪之前全网搜不到，这块背板藏在他家MS04机箱中的一个选项里，没有单独的链接。后来我又找了几家卖MS04的店铺，依旧找不到这块背板。 不过，这块背板确实不算便宜。

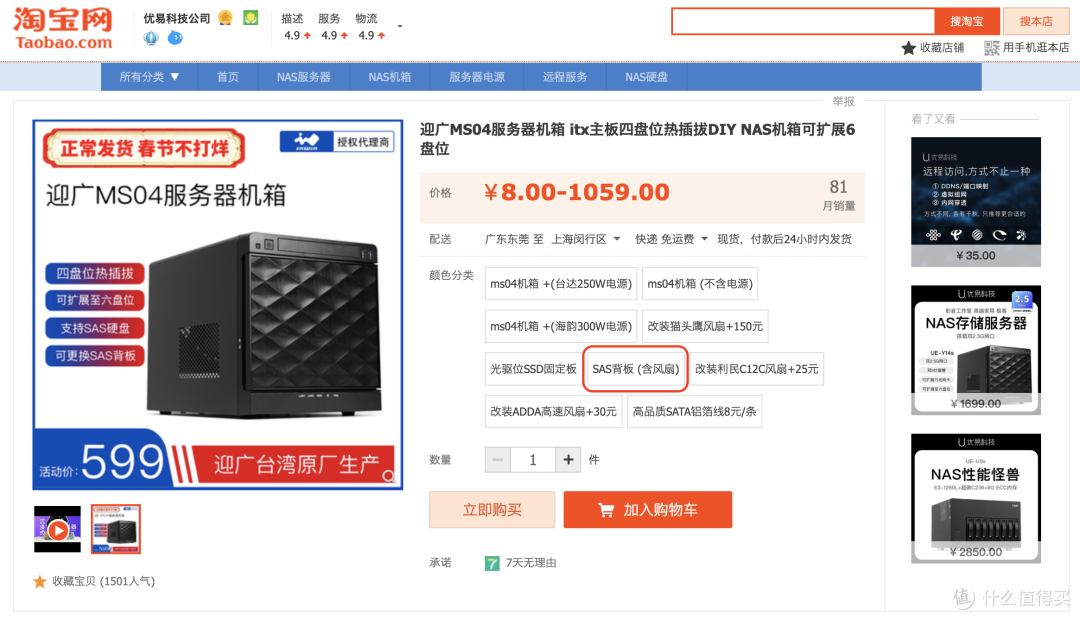

SAS背板链接

我认为，好不好装其实是衡量一款机箱设计好坏的评价标准之一。要把机箱设计得“好装”，其实并非是一件易事，需要机箱设计时不仅仅考虑不同部件的空间布局，还要考虑如何能够把部件方便的安装进去，不会产生太多的干涉。包括该怎么样拧螺丝，拧螺丝的操作空间是否够，部件安装的先后顺序等等。而这方面其实是时下许多DIY NAS机箱设计时候最欠缺的。这里我并不是说DIY NAS不好，我自己也使用了一台DIY NAS机箱，但是品牌机箱厂家出品和个人DIY的机箱装机难易程度上差距是显而易见的。就拿装机时间来说，这次组装的这台MS04，我仅仅花了20分钟就完成了整机安装，而在安装DIY NAS机箱的时候，差不多花了我一整天时间，特别花了不少时间把机箱整个拆散，然后在用中低强度的厌氧螺丝胶把机箱主体结构上的螺丝紧了一遍。

除了硬盘笼的4个可抽取式3.5寸硬盘位以外，机箱还内置了两个硬盘位。一个位于硬盘笼顶部的2.5寸硬盘位，通过一个硬盘安装支架安装到光驱的位置。之前曾经考虑过在这个光驱位置安装一个ICY Dock的超薄光驱位固态硬盘安装模块，后来因为价格放弃了。

顶部2.5寸硬盘位

在硬盘笼的侧面，可以悬挂固定一枚2.5寸或3.5寸硬盘。固态硬盘怎么装都可以，但我对于这种单侧悬挂安装3.5寸机械硬盘的方式还是存在一些小顾虑。

侧面2.5寸/3.5寸硬盘安装位

目前这台NAS是一台7盘位NAS，其中4个3.5寸抽取硬盘位，1个2.5/3.5寸内置硬盘位，1个2.5寸内置硬盘位，1个m2板载硬盘位。但其实我心目中这台NAS最完美的样子是6盘位NAS，通过oculink转U.2和m.2转U.2两条线连接两枚U2企业级固态硬盘做缓存盘。

此外，这款机箱的走线设计也做的非常的出色，电源侧有比较大的空间可以用来收纳过长的线缆。背板供电和内置两个硬盘位的供电线也都可以非常方便的从硬盘笼上部的走线孔进行走线。我贴了几个束线器帮助固定线缆。

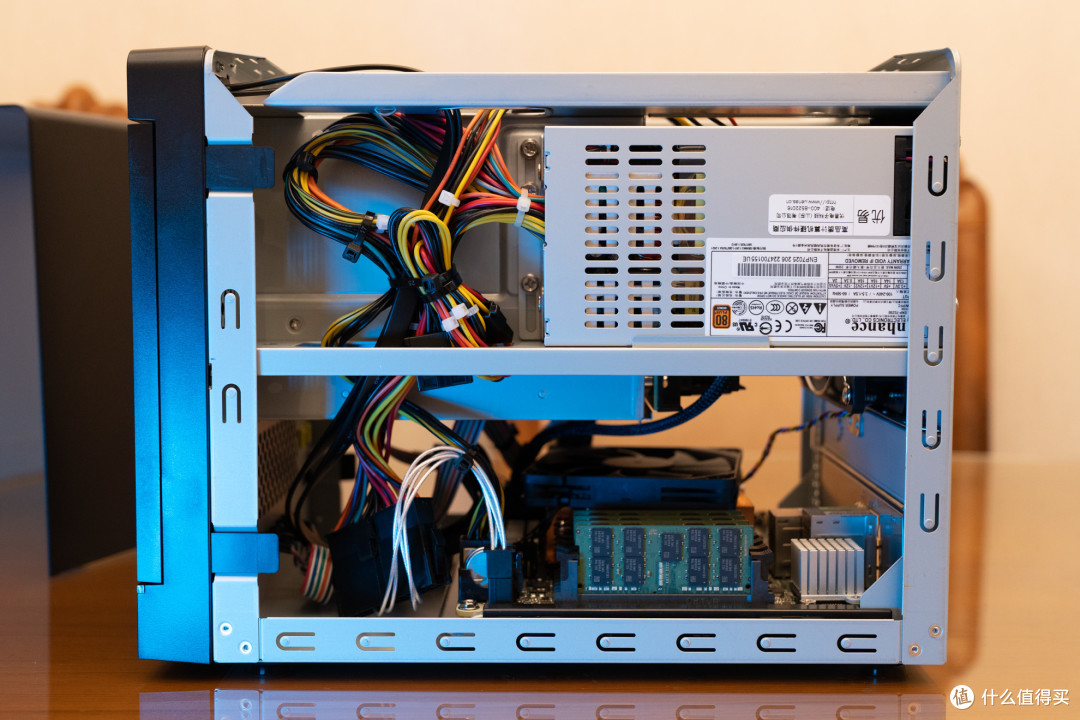

理一下线

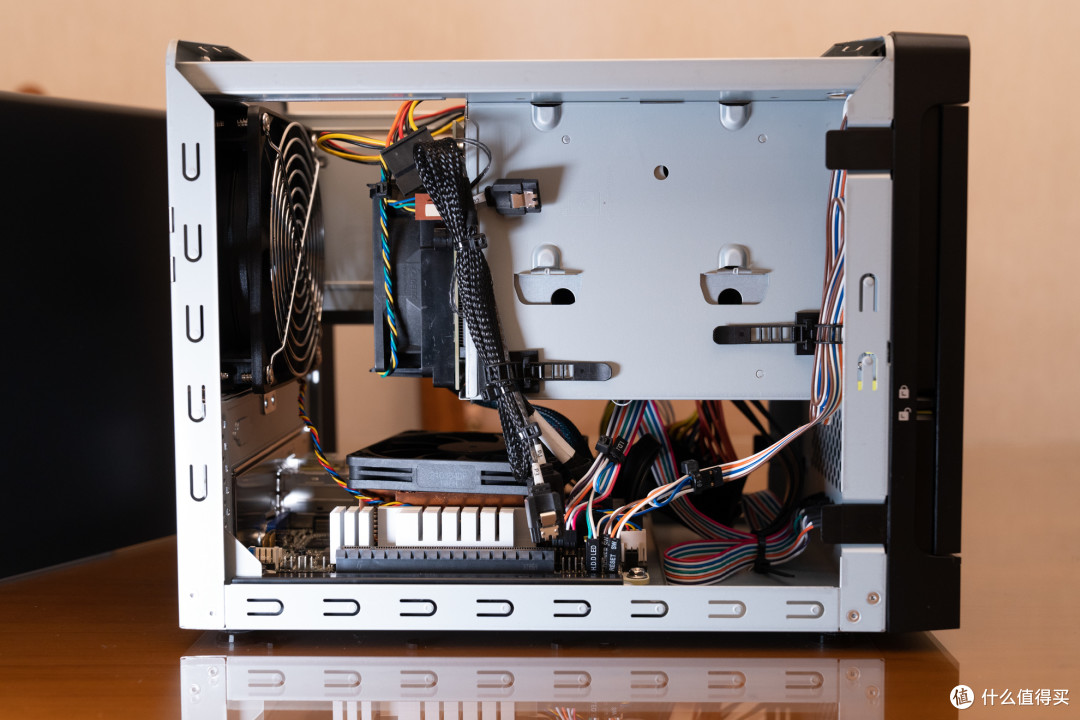

理一下线

理一下线

在主板散热方面，我依旧使用均热板+3M双面胶+A9薄款猫扇的组合，其实就是用3m胶带直接把猫扇黏在散热器上，实际用下来非常好用。A9 Chromax实际上不需要延长线就可以够到CPU风扇插槽，但风扇的安装位置需要调整得稍微歪一些。由于没有多余的风扇线缆，看起来就很舒服。

均热板散热器+A9x15猫扇

除了常见的开关键、重启键、开机指示灯、硬盘指示灯以外，机箱还有LAN1/2、Fail和ID指示灯线，非常的齐全。目前X570D4i这块主板，除了ID LED无法连接，其他前面板灯线和开关线都可以连接工作。

前面板LED状态指示灯

X570D4i-2T这块主板确实和这个机箱非常匹配，我甚至有一种错觉，这块主板设计的时候，是不是就是参考了这个机箱。m2插槽的位置，正好在硬盘笼背板和机箱风扇中间，在安装M2固态硬盘的时候，螺丝刀可以直接从风扇中间拧紧，完全没有任何干涉。

M2插槽位置

m2插槽位置，非常方便拧螺丝

这里还是要提一下机箱主风扇，据我观察这个机箱的空间应该足够安装120一体水冷，冷排进出水管位置可以放在PCIe插槽侧上方。但是如果使用SAS背板后，再安装冷排，会出现两个风扇靠的太近，硬盘风道会被进一步加强，但其他主板区域的散热可能会被削弱。而且MS04是抽取式的主板安装方式，安装水冷后，会对主板抽取产生干涉。所以考虑再三，我放弃了上一体水冷的方案。

背后12cm风扇位置，感觉可以上120冷排，没具体校核过空间尺寸

再来说一下这块SAS背板，背板的接口是一个MiniSAS 8643接口，通过oculink转8643线连接主板。这块背板上集成了一个蜂鸣器。当检测到硬盘温度超过设定阈值时，背板会发出警报音。

背板Minisas 8643接口

硬盘过热，蜂鸣器会报警

在电源上，选择的还是益衡7025B这款250W的电源，经过简单估算，只要不上特别变态的显卡，供电方面应该是不成问题的。考虑到这个机箱只能插单槽刀卡，实际又能有多变态？此外，静音是选择这款电源的另一个考虑因素。为了节约钱，没有改模组，所以这款电源一共引出：ATX 24 pin x1，CPU 8 pin x1，一拖二sata供电线 x2，一拖二大D供电线 x1，共5路供电线。实际使用下来，闲置了一路一拖二的sata供电线，用扎带捆扎固定在电源后侧。

电源选择250W益衡7025B

这款机箱理线难度说大不大，说小也不小。因为考虑到主板抽出的设计，所以无论是USB3.0线，还是前面板连接线都留的比较长，需要主板安转到位后，在用扎带捆扎。由于机箱270的深度，主板安装到位后，在主板前方还有一块较大区域，未来也可以考虑在这个区域用3M双面胶固定1～2枚A6x25猫扇来加强机箱内部空气循环，这个视夏季主板温度表现再说了。

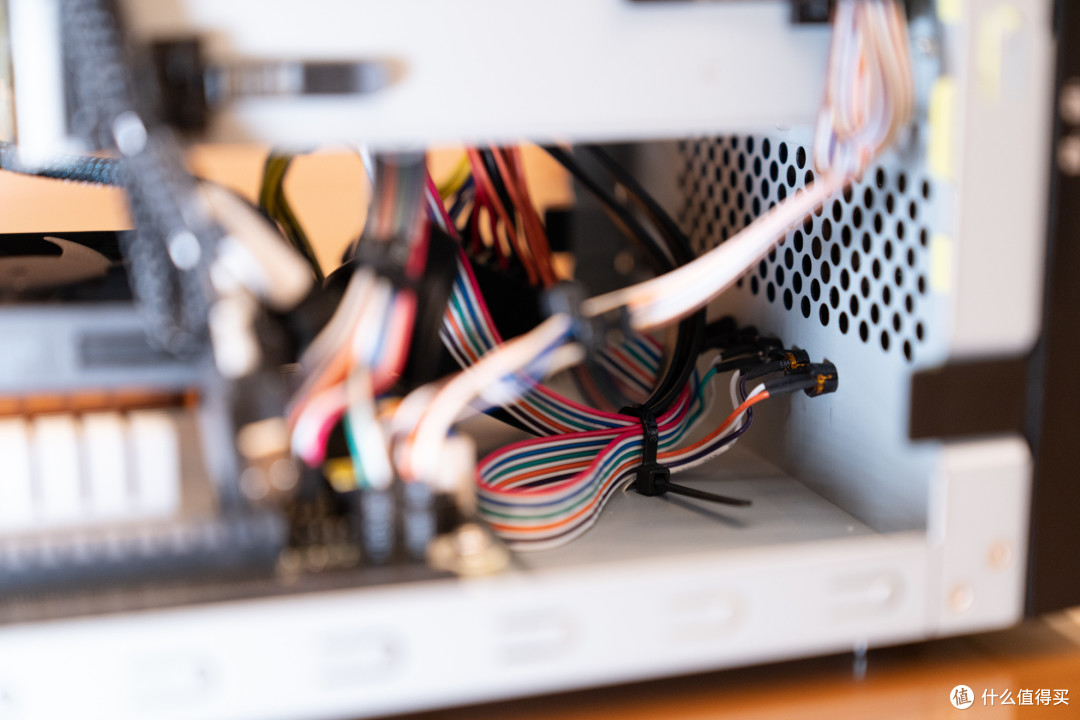

主板前侧还有不少空间，实际可以放线一个A6猫扇

接下来是机器安装完后随手拍的几张照片，供各位值友批评指正。

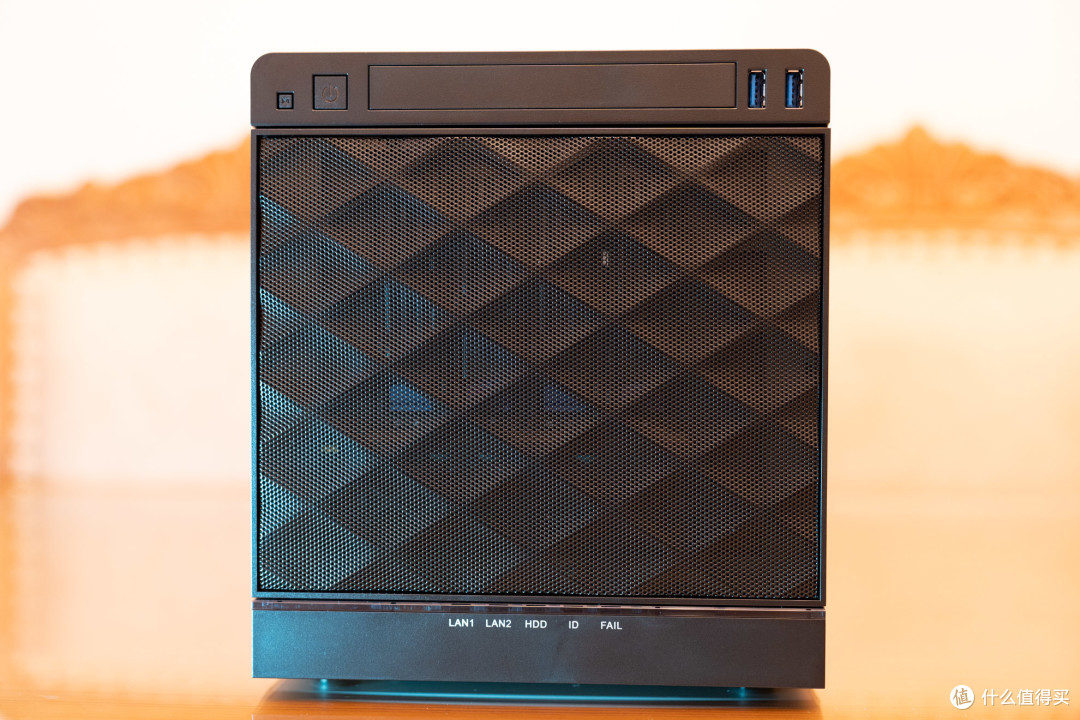

正面

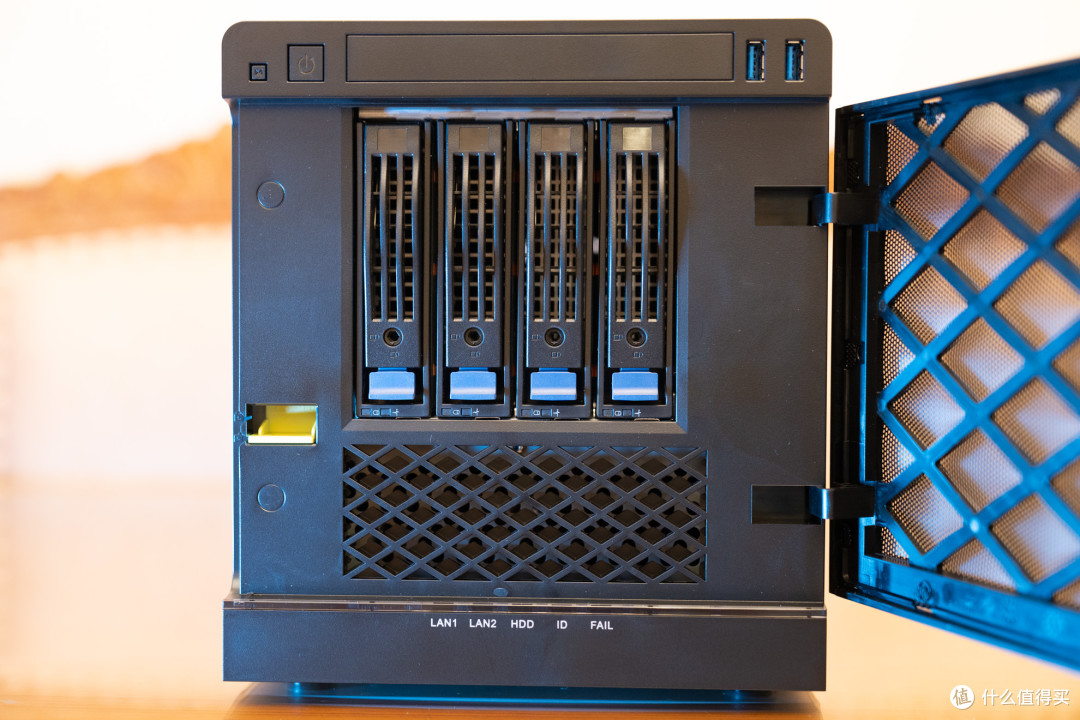

打开舱门

硬盘托架就位

硬盘托架就位

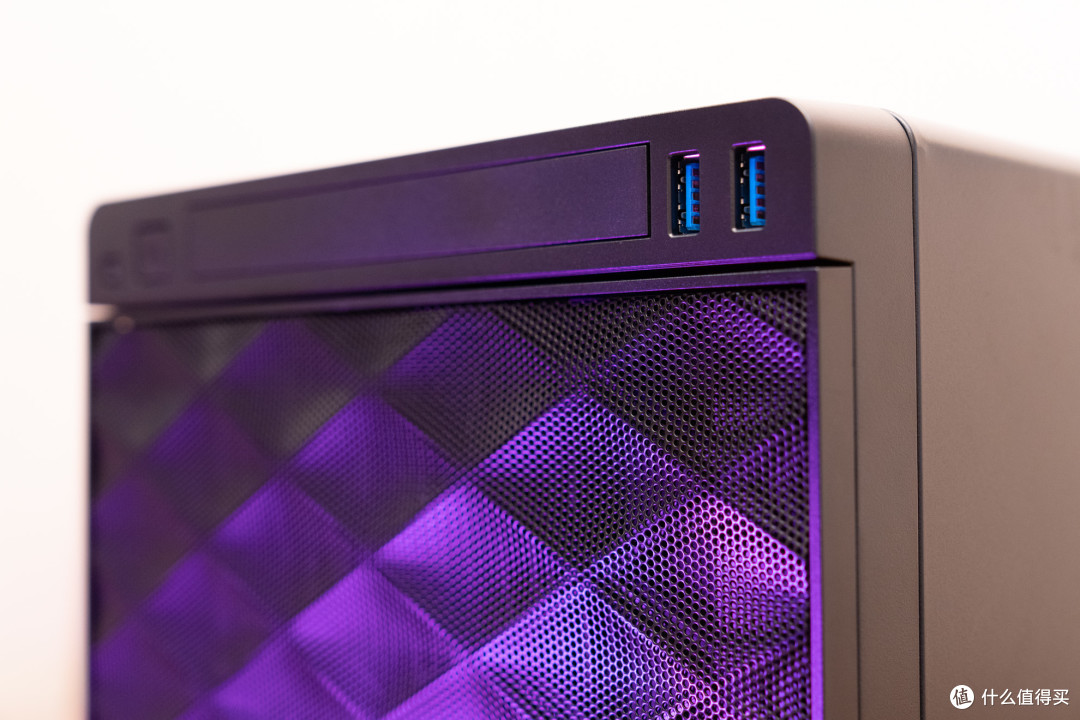

顶部区域

前面板底部

主板抽取式安装托盘

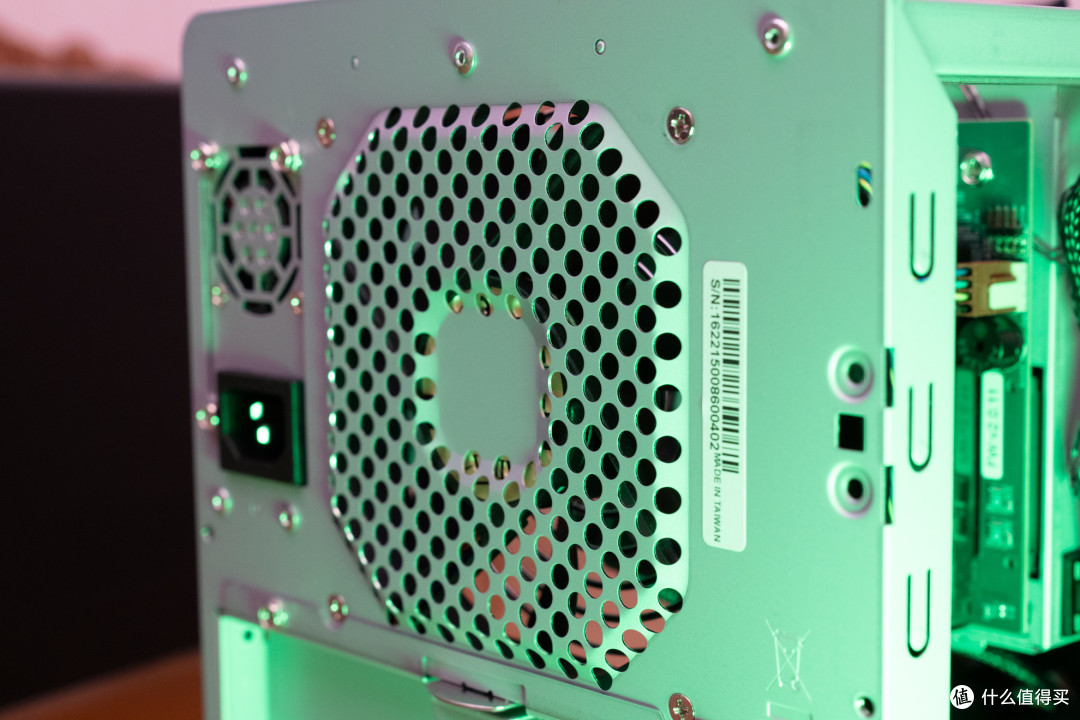

电源接口和风扇出风口

最后附上整机配置清单：

• 主板：Asrockrack X570D4i-2T

• CPU：AMD Ryzen 5 5600G

• 内存：8GB Samsung ECC笔记本内存 x4

• 散热：政久115x均热板散热器+猫头鹰A9x15 Chromax风扇

• 机箱：迎广MS04 （SAS背板）

• 线缆：Oculink转4Sata转接线x2，Oculink转U.2转接线x1

• 电源：益衡7025B

以上

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
