手搓电池内阻仪

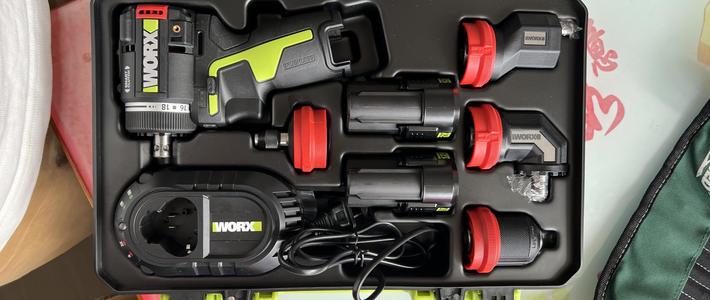

家里有不少电动工具，随着使用年限的增加和气温下降电池寿命捉襟见肘，自己换电池的计划提上日程。工欲善其事必先利其器，又有理由给自己买个新玩具了！逛了马爸、东哥、黄叔家感觉电池内阻仪都大同小异没什么特色，跑去小黄鱼看看，突然发现有内阻仪的表头卖。对于我这种脑回路不正常的特殊人事正和我意，又可以折腾了！话不多说，开始手搓！全平台搜索发现内阻仪表头大致分为两个流派，TS457

和君兰尚品

。经过细致的比对，前者颜值高、UI好看、彩屏。后者测量数据准确。架不住我是颜控啊，但是成年人不做选择，我全都要！

TS457电压是0.001-45，内阻分辨率是0.1

君兰310G电压范围是0-100v,电阻精度是0.01

没有颜值就创造颜值，素人改造计划开始！列清单，下单，等待收货。开始手搓！

图中少了一个18650电池盒，一管703胶水，一个GX12四芯母头

用电烙铁把热熔螺母嵌入本体

同样操作，注意别烫坏打印件

中途找了节报废的软包电池试了下内阻仪的表头，拆了一条坏掉的充电数据线作为连接线，然后就是焊接，组装，理线。

测试表头

焊接电池探针连接线

组装活动部件

小合体

小合体2

与本体合体

装上表头与GX12公头

内部线路图

把线整理一下，强迫症犯了

焊接上电池座与TP4056小板并用胶水固定，热熔胶临时固定

24小时后热熔胶拆除，4056小板下面也要打胶水

别忘了滑动部件适当使用印度神油

涂上印度神油

齐活了，把家里小朋友的贴纸顺过来贴上，骚气侧漏！

贴贴贴

继续贴

再贴

我还贴

完活了

找了一节18650和能研bc3100对比了一下，发现充电器的测内阻功能就是欢乐表。

同节电池充电器内阻是51

手搓的内阻仪是19.9

完工了，用开尔文夹测了一下油驴子的蓄电池，估计蓄电池命不久矣，找个合适的时机送它上路！

结束！欢迎大家来喷！
