全日系固态电容十年质保，拆解新品电源艾湃电竞GTI-850M

电脑电源，是一个很重要的电脑配件，也是很容易被人忽略的。如果不知道如何选择，可以看一些重要的指标。比如质保，十年质保肯定比7年或者5年质保的要好一些。比如电容，全日系的肯定比普通的要好一些。比如最近入手的一款电源，艾湃电竞GTI-850M，就是一款十年质保、80PLUS金牌认证，日系主电容+全日系固态电容+平面变压器的电脑电源新品。为了让大家更好的了解这款电源，今天就来做个拆解，让大家一看究竟。

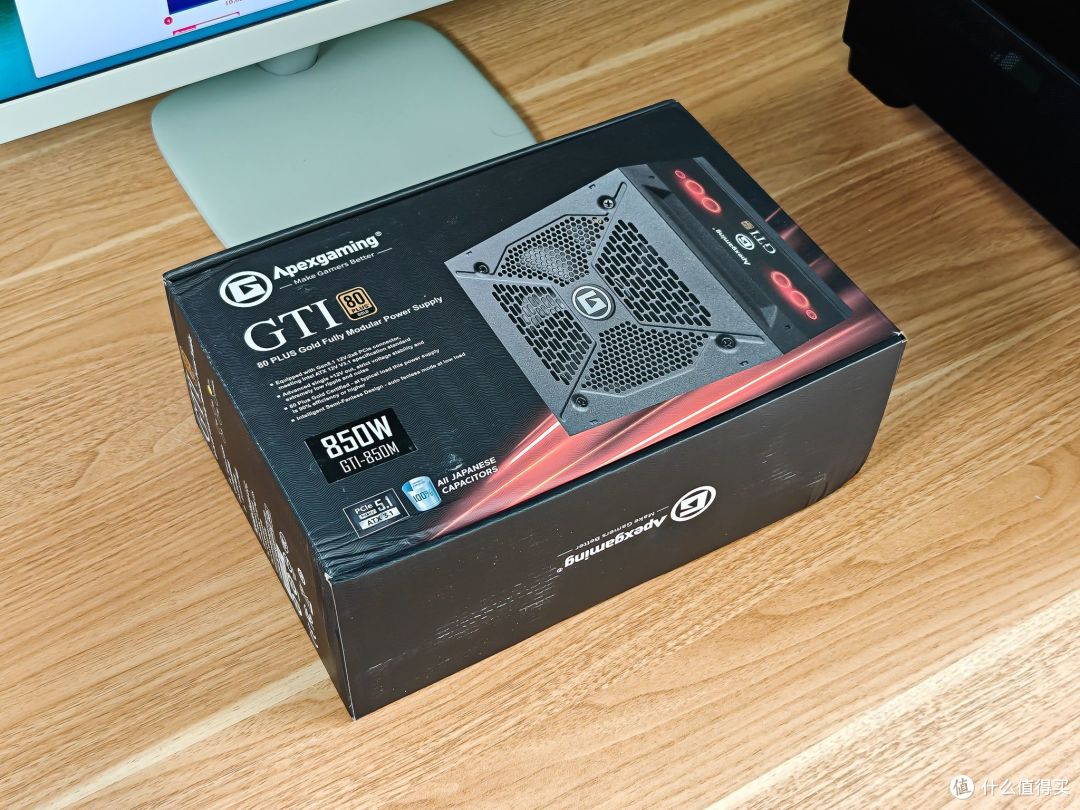

这款艾湃电竞的GTI-850M电源，黑色的盒子，外面有产品的外观图。盒子上还标明产品获得了80PLUS金牌认证。支持PCIe 5.1和ATX 3.1。盒子上的英文是80PLUS金牌认证全模组电源。

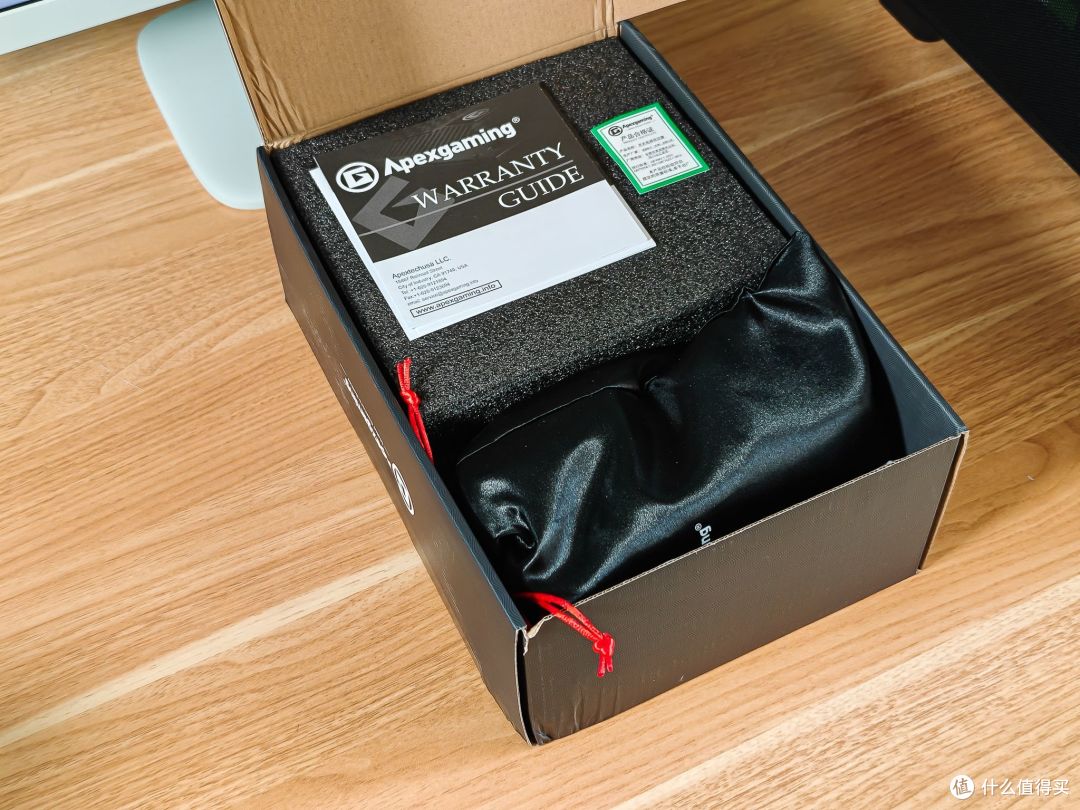

打开盒子，电源有泡沫包裹，还有一个线材袋子，有红色的扎口线，分外醒目。

纸质材料若干。

线材，有主板供电线，CPU供电线2根，PCIe 6+2显卡供电线2根，PCIe 12V-2x6显卡供电线一根，SATA/大4PIN供电线2根。

线材均采用了压纹线材，弯曲方便安装。

来看看电源，全身黑色，150x140mm，比起标准的150x150mm要小一些。 可以看见贴纸上的指标数字，其中最大功率850W，12V最大功率也是850W，输出强劲。而5V和3.5V输出是120W。

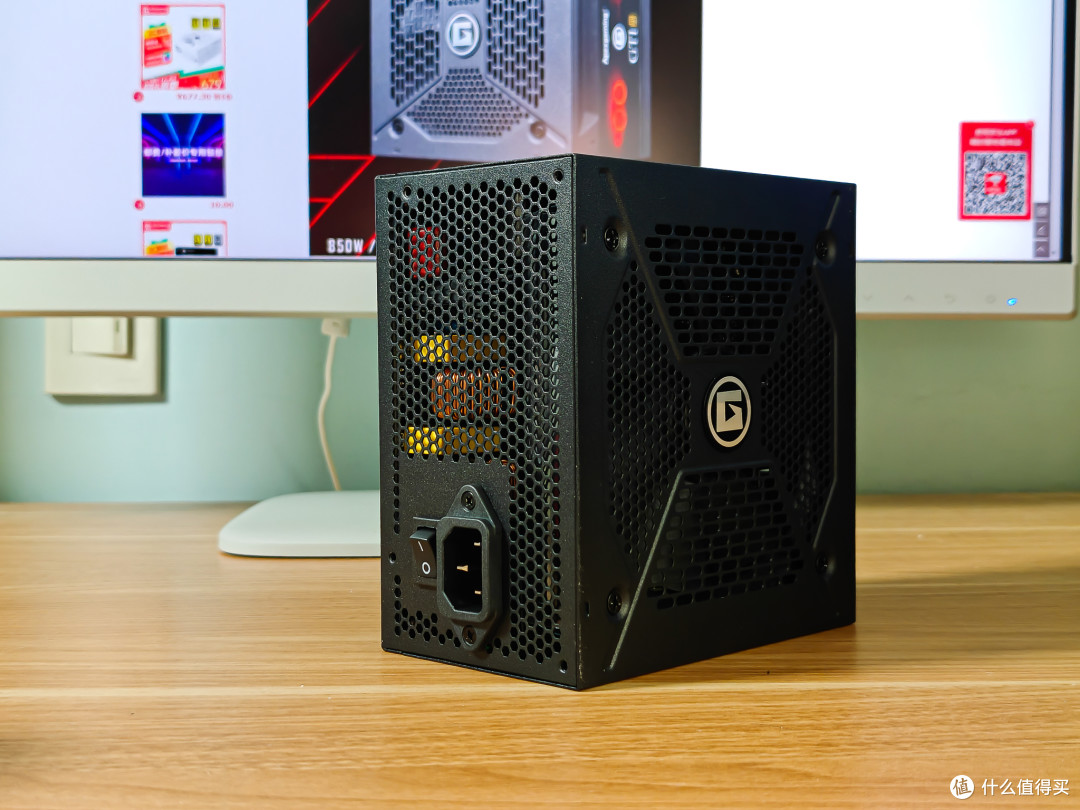

电源输入端口边上有一个开关，这款电源具有智能温控自动启停，当低负荷时会自动停转，减少噪音。

这是款全模组电源，我们看后面的模组接口，具有主板电源接口、四个CPU/PCIE接口，2个SATA/大4pin供电接口，一个12-2x6显卡供电接口。顶部的风扇有不同样子的通风口设计，中间是厂商的徽记。

下面我们就来拆解这款电源，注意拆解后十年保修就失效了，大家不要拆哦。

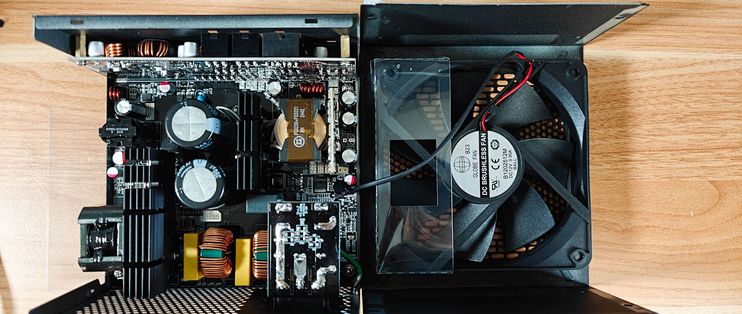

拆开之后，第一个感觉就是电源内部非常规整，做工不错，印象良好。这款电源是采用了LLC谐振线路架构，主动PFC+半桥LLC，12V是同步整流，3.3V和5V是DC-DC。

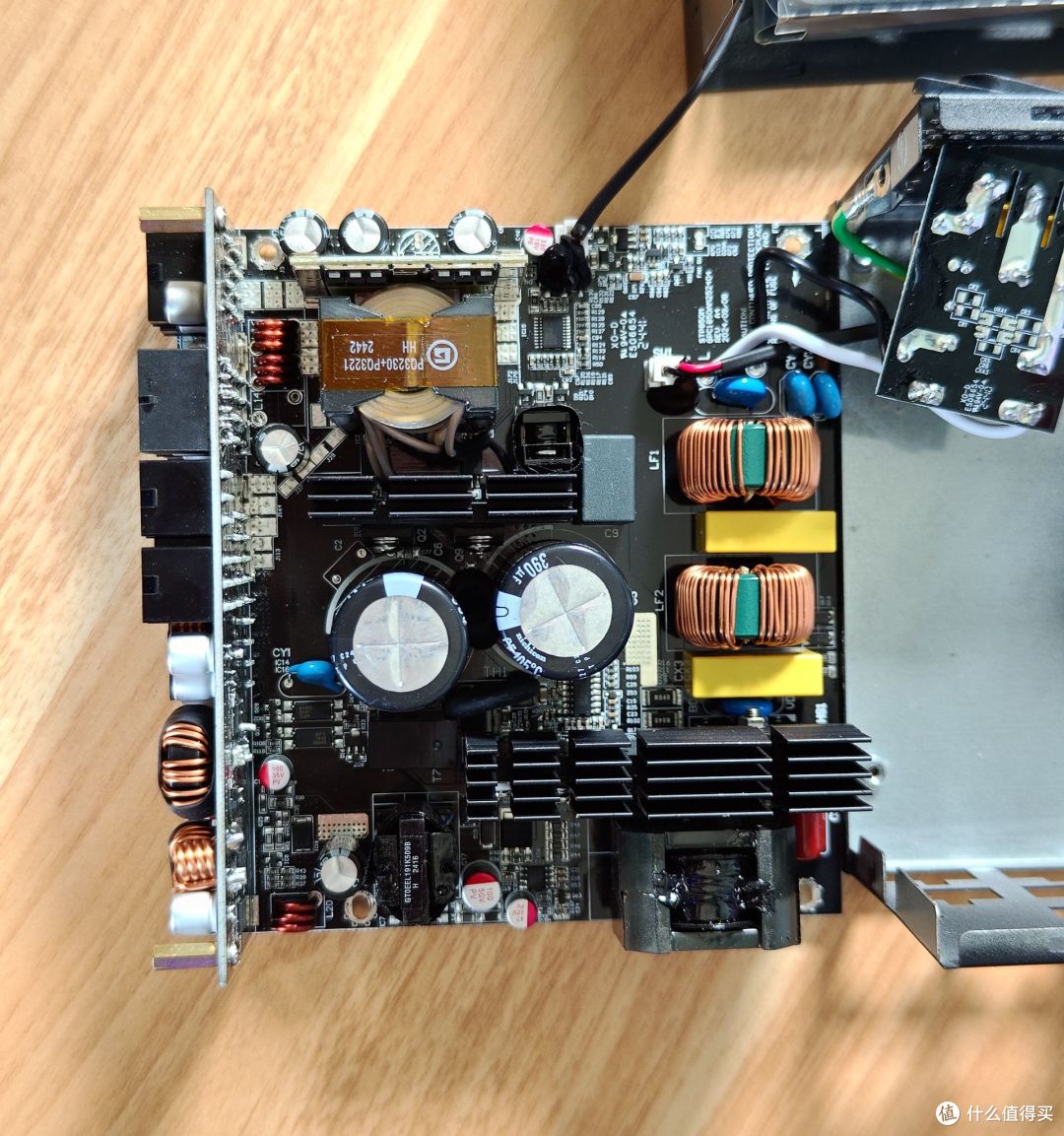

将板子从外壳中取出来看得更加清晰，整体布置干净整洁。

我们看这个风扇，是GLOBE FAN台湾欣冠的双滚珠轴承风扇，120mm直径七片扇叶,12V0.3A。风扇的一侧有透明塑料片中间有开口，这是为了改善气流增加风压。

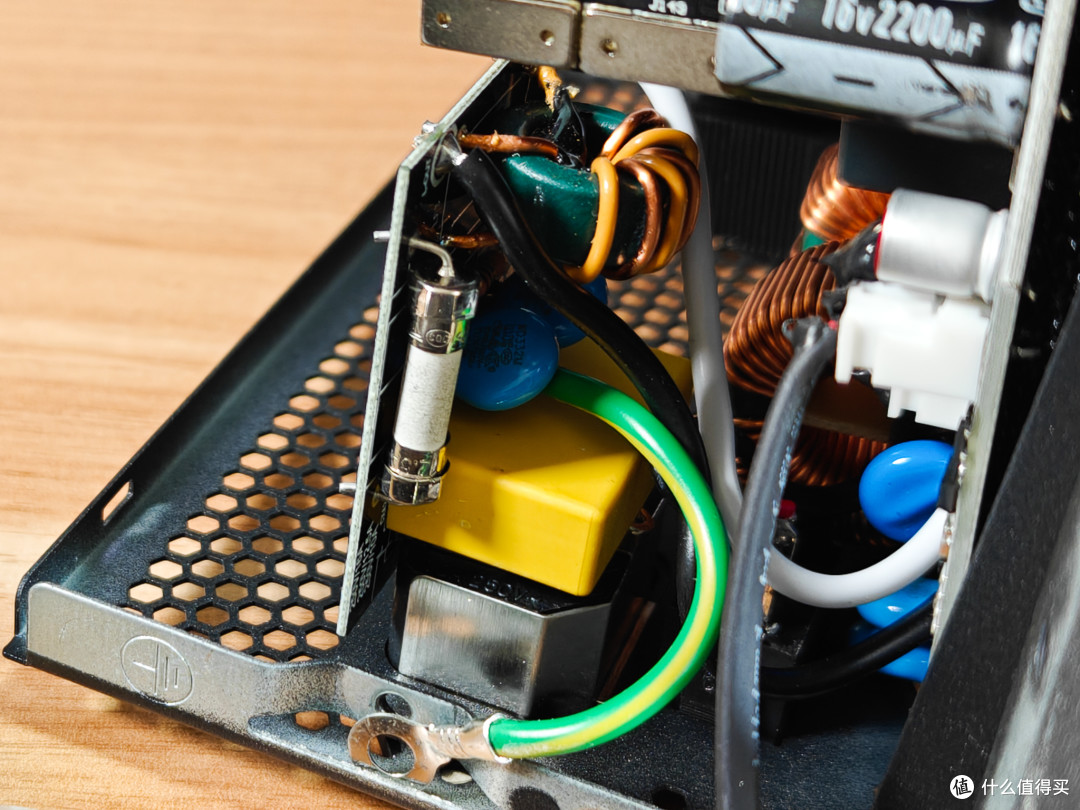

电源的一级EMI部分在一块竖立的小板上面，可看到有一个X电容，2个Y电容，一个保险管，一个共模电感，里面看不清楚的位置还有一个放电电阻。

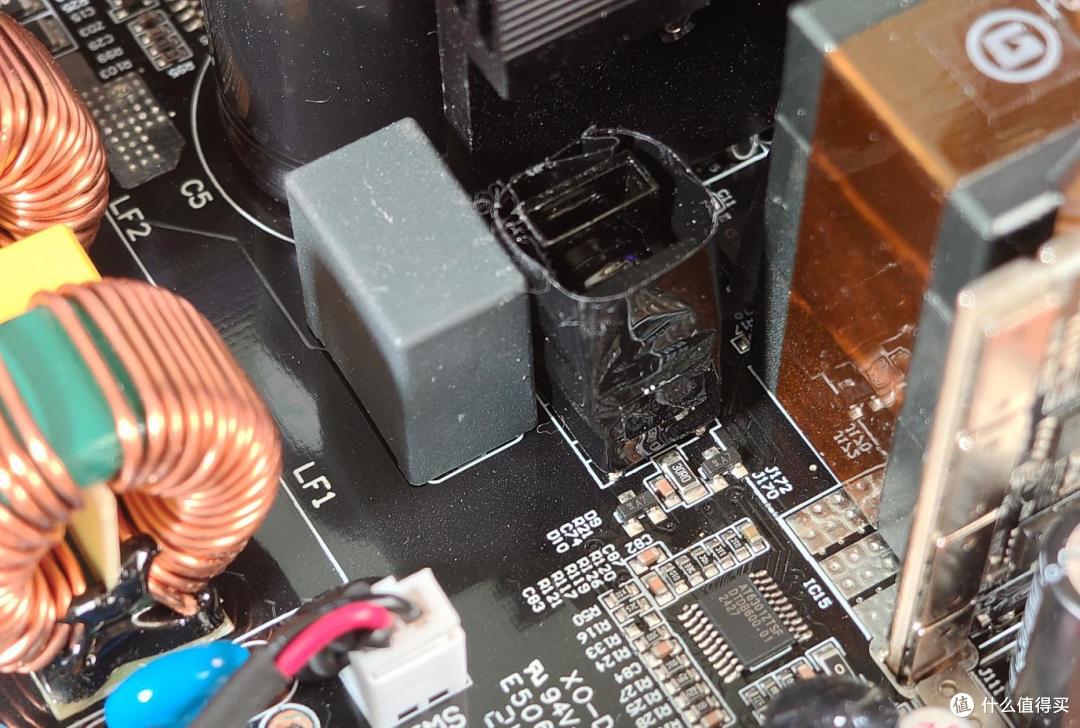

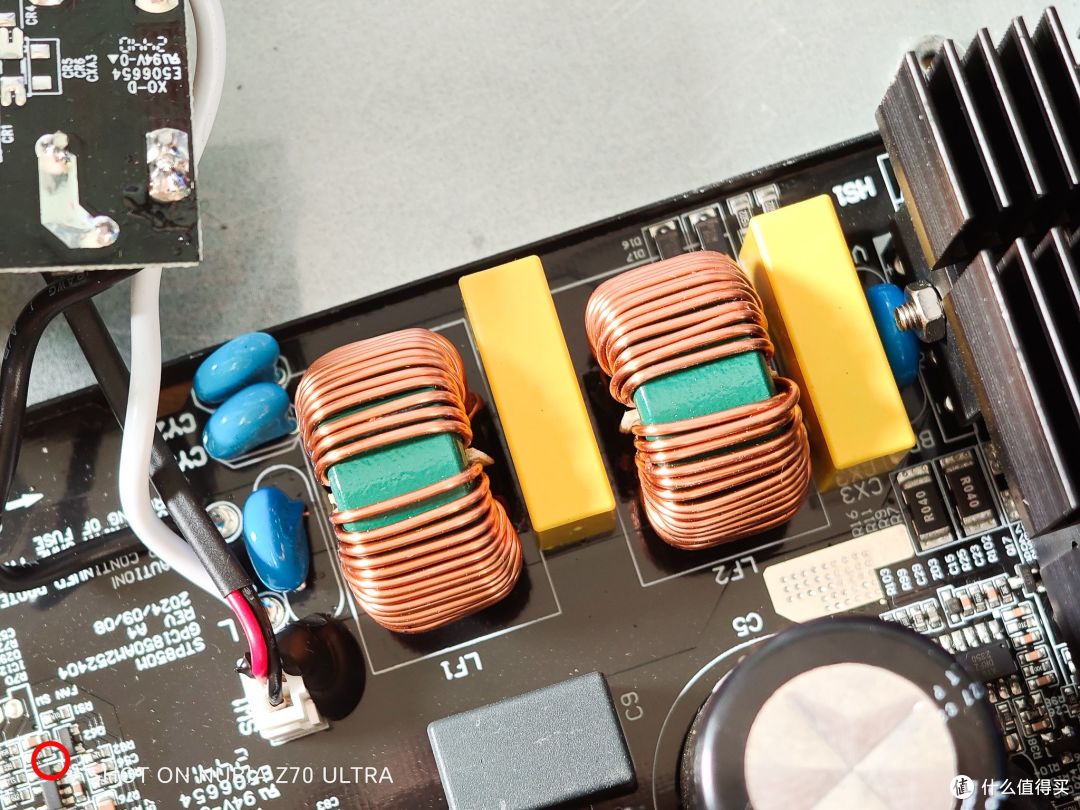

二级EMI部分，有2个大的共模电感，2个X电容，2个蓝色的Y电容，左侧一个MOV防雷击压敏电阻，右侧还有一个压敏电阻，两级的EMI电路齐全。

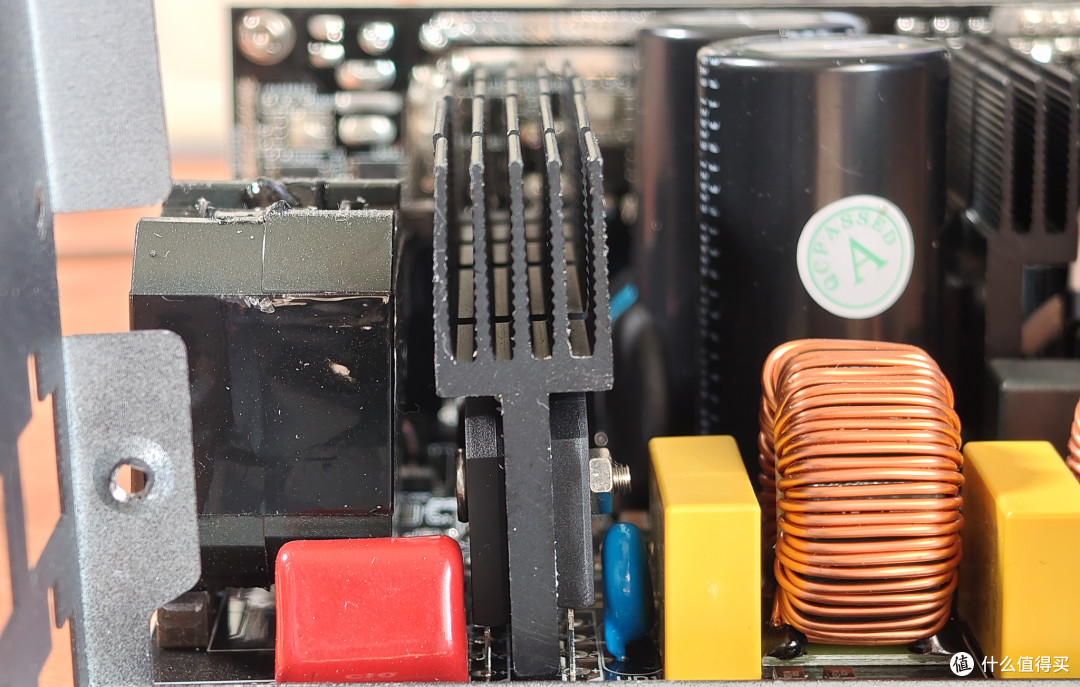

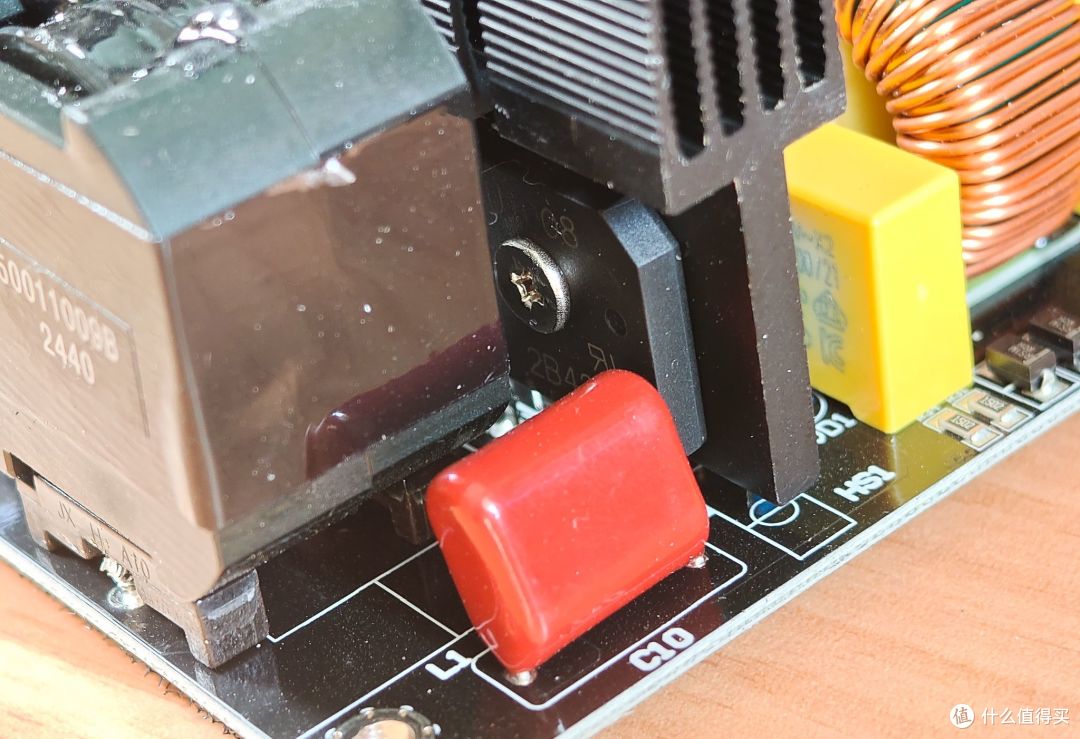

整流桥的部分，采用了2颗1008的整流桥并联，10A800V，分别位于散热片的两侧。红色的是薄膜电容，左侧的是半封闭式PFC电感。

这个角度可以更清楚的看见两颗整流桥。

这里是2颗主电容，尼吉康的450V 390μf，足够使用。

PFC的控制芯片AT6103ZSPC。

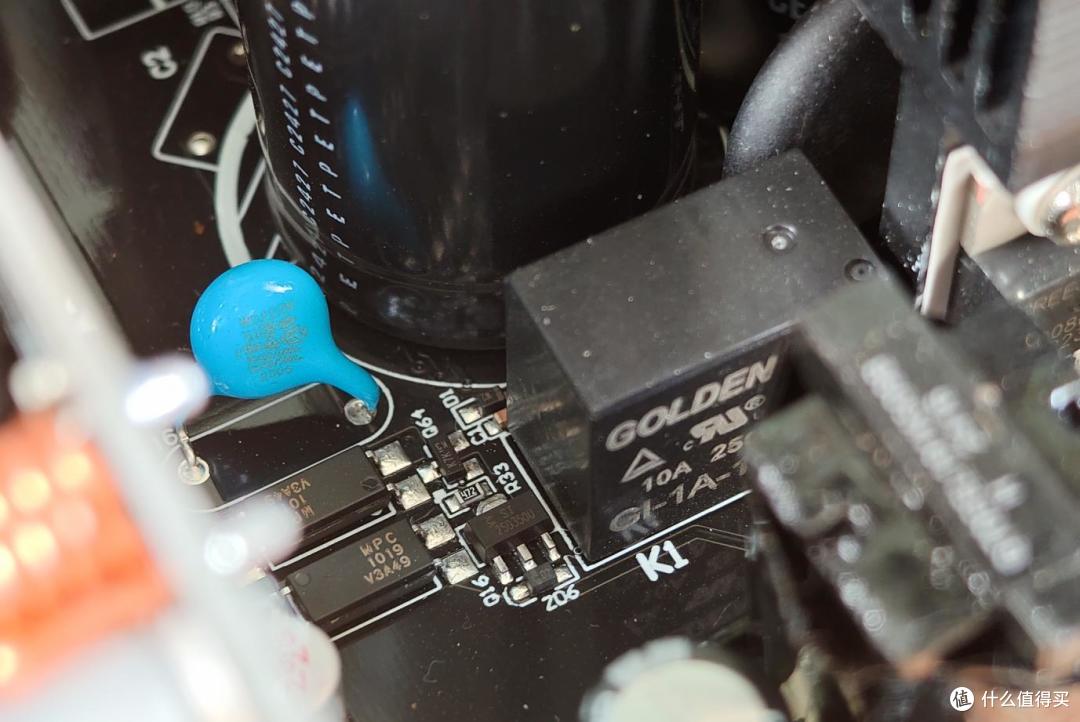

电容边上有个热敏电阻和提升效率的继电器。

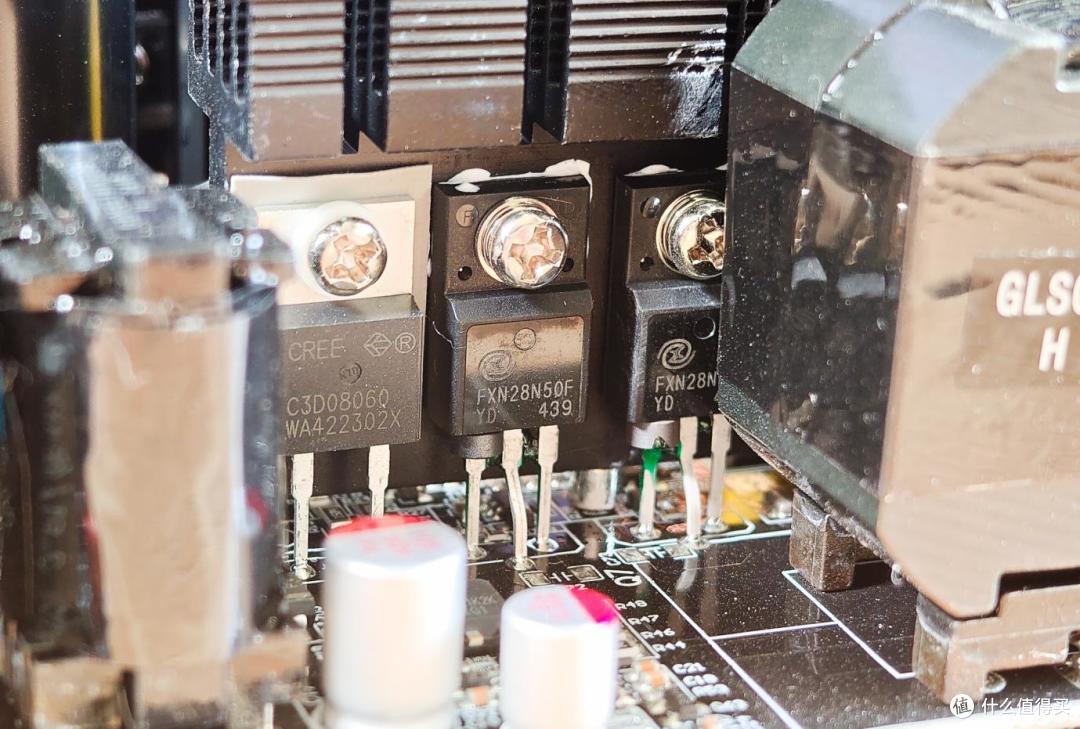

同一个散热片上还有2个开关管和2个二极管。pfc开关管是深圳嘉芯威的FXN28N50F，500V28A，pfc二极管是美国科瑞的，600伏特8A的。

边上是待机电路，这个黑色的是待机变压器。

下面有个贴片三极管NCE70T1K2K，边上8脚的芯片是待机电路控制芯片AT6002。

半桥LLC的2颗开关管，用的也是深圳嘉芯威的FXN28N50F，在另外一个散热片上。

下面有谐振电容和LLC电流互感器，边上是控制芯片AT6301ZTSF，负责半桥LLC和12V同步整流。

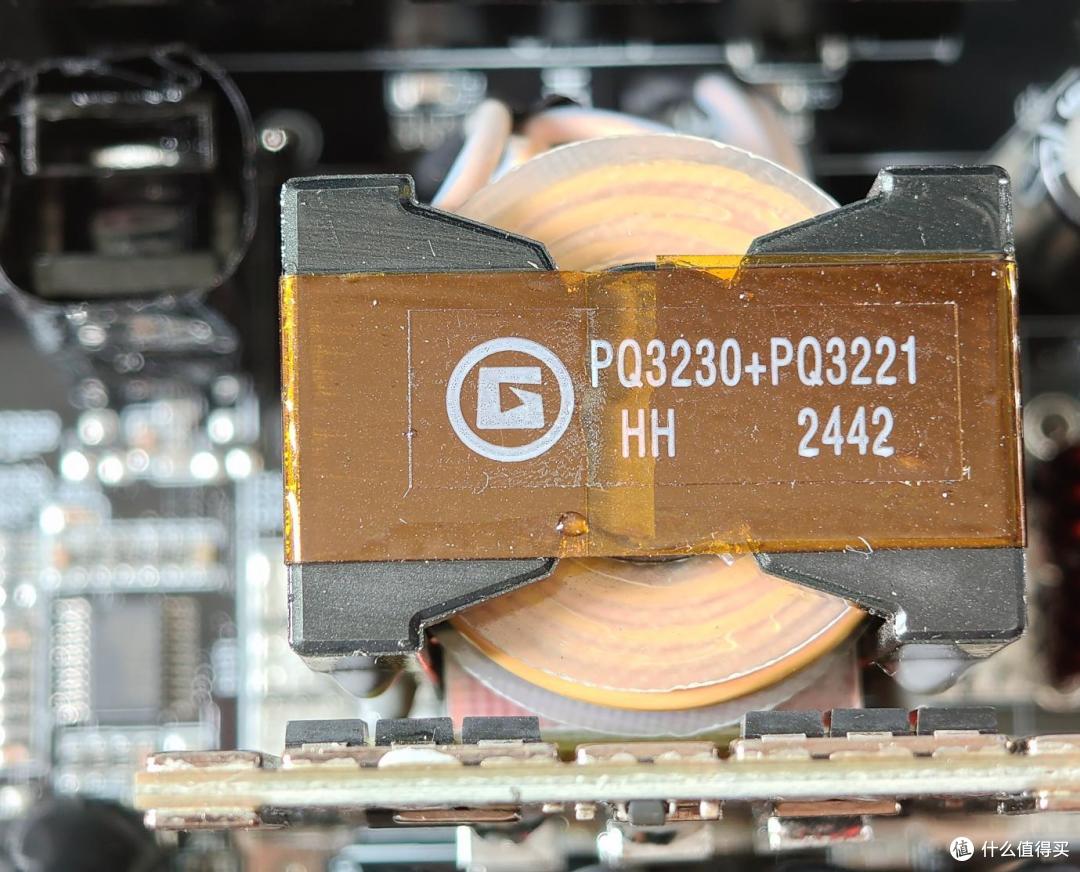

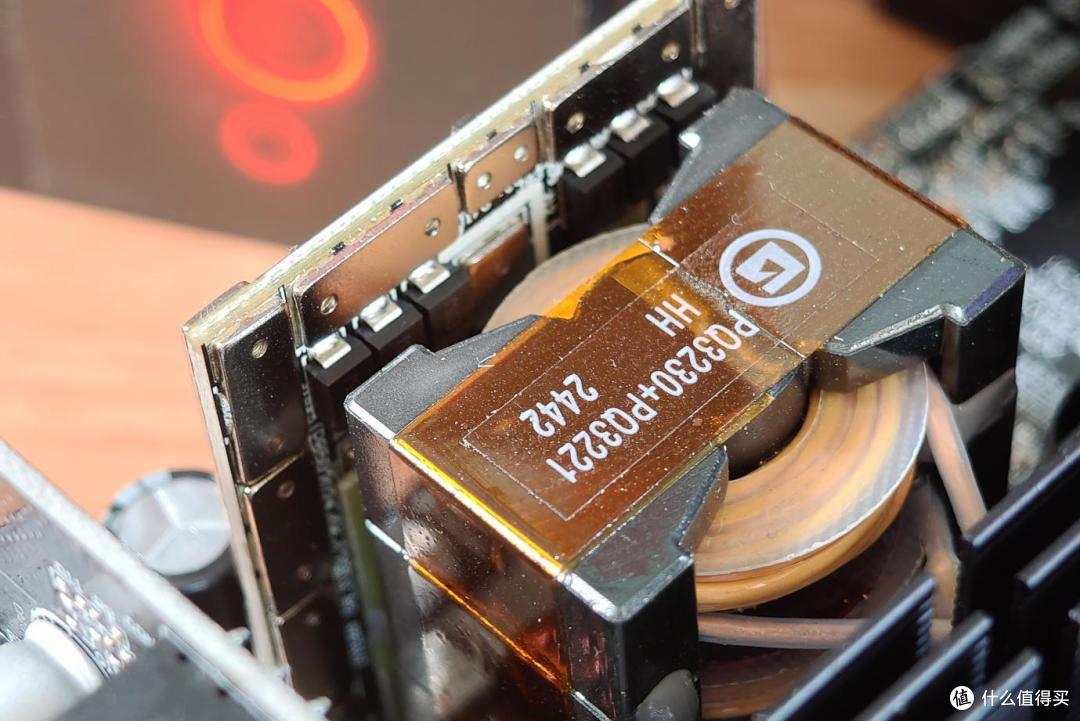

这个是平面变压器，体积小，空间小，具有更好的散热和可靠性。双层是PQ3230+PQ3221。

同步整流部分是一块竖立小板 紧挨着变压器。四颗MOS管型号是6590A，万代高规格40V300A。下方是3颗优尼康的电解电容，变压器边上还有一颗，一共是四颗。

小板的后面还有6个并联的快恢复二极管。

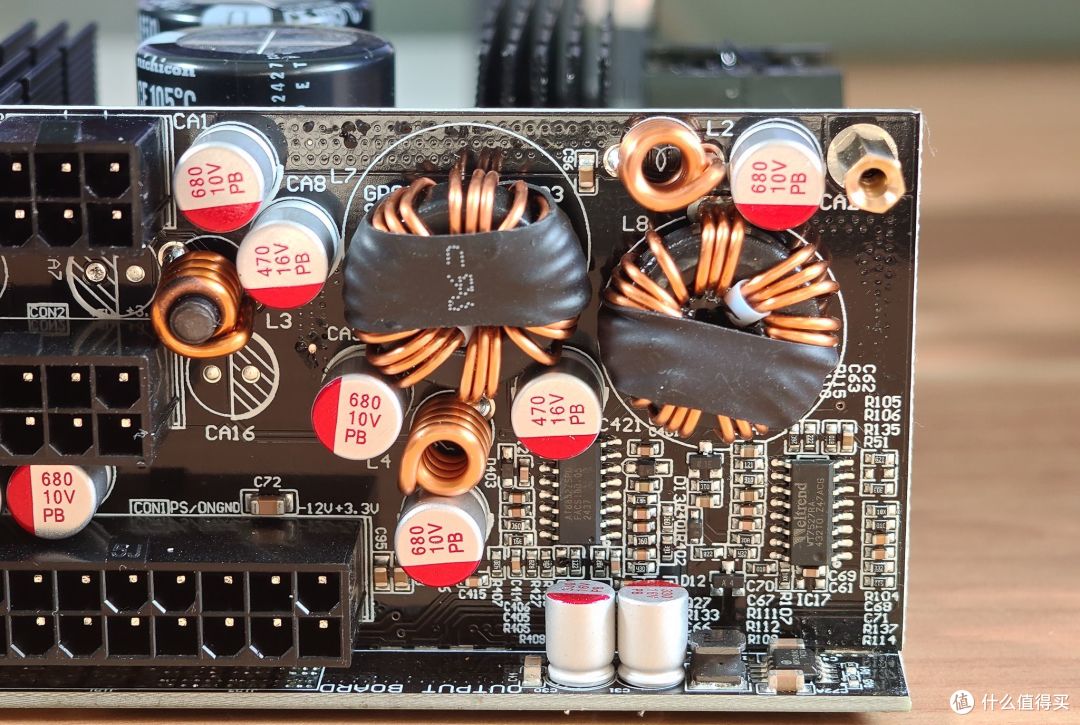

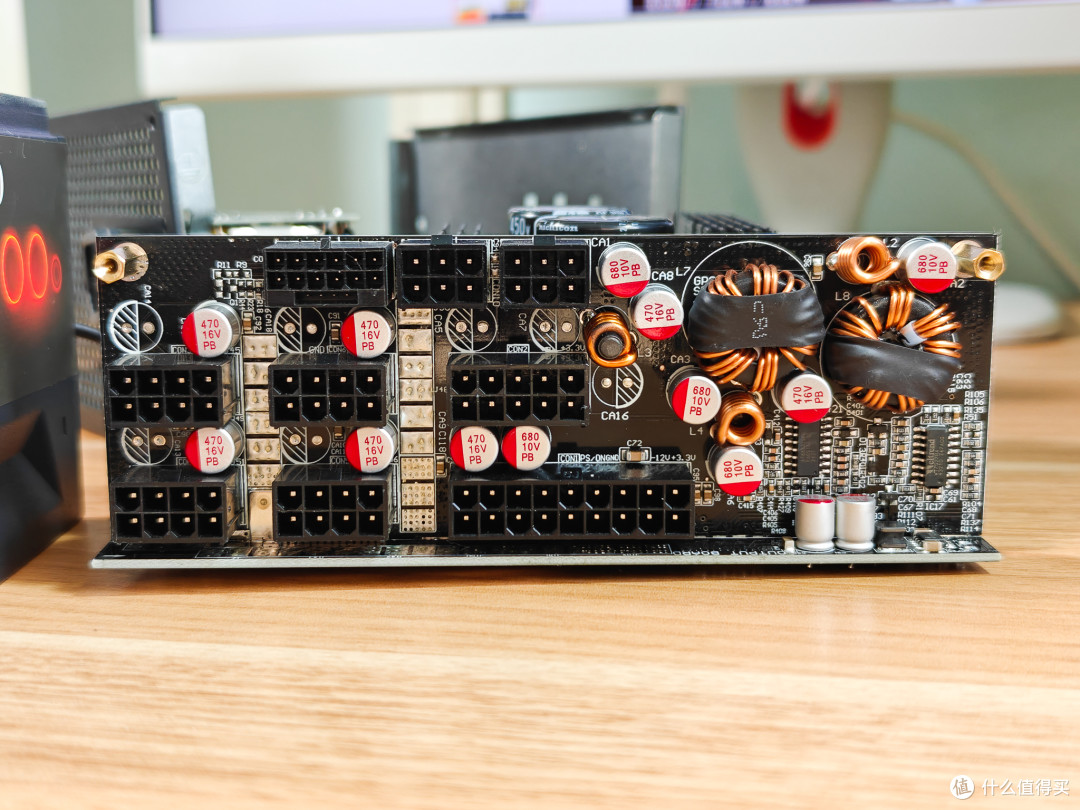

DC-DC部分，做在了模组板上。上面有两颗电感，一堆优尼康的固态电容，分别是16V470μf和10V680μf的。降压控制器是虹原的AT885275PD，电源保护是伟诠的WT7527RA，均为台系大品牌。

输出端部分也有多颗的滤波固态电容，均为优尼康的。

电源底部，没有器件，非常干净整洁，并且有泡沫防护。

总的来说，通过拆解，这款电源的确如同宣传的那样，全日系电容。采用平面变压器，比普通变压器要好。同时看到做工不错，设计很好，电源整洁干净，给人的感觉很不错。80PLUS金牌认证，这款电源价格非常具有竞争力，加上十年质保，支持PCIe5和ATX3.1，值得选择。

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
