微星MAG B850M MORTAR MAX WIFI迫击炮：配置升级，超频突破上限

微星的MAG迫击炮系列主板定位于中端主流级别，同时拥有高规格的用料设计与足够亲民的价格，在硬件圈一直存在“遇事不决迫击炮”的说法，近期微星推出了MAG B850M MORTAR MAX WIFI迫击炮主板，不只是在产品名称多了“MAX” 后缀这么简单，其在原有型号的硬件规格基础上进行加强与优化，比如对核心供电规格进行升级，加入独立外置时钟芯片支持超外频功能，并将M.2固态硬盘插槽增加至四个，并对通道分配进行优化，接下来探究一下其实际表现究竟如何。

微星MAG B850M MORTAR MAX WIFI迫击炮主板采用MATX尺寸规格设计，主板外观以酷黑为主色调，包括金属散热模块与板载接口，强化了整体色彩一致性的观感，供电模组、M.2固态硬盘插槽与南桥芯片区域上方均覆盖着大面积铝合金材质散热模块，表面经过喷砂哑光工艺处理。

外观设计元素与非“MAX”版B850M迫击炮主板相似，主要差异在左侧供电散热模块上，表面设计了亮灰色金属装饰板，并印有“MSI ARSENAL GAMING (MAG)”的字样，下方散热模块还有「MORTAR MAX」字样来昭示着自己身份，主板的背面仅设有一个M.2固态硬盘插槽。

微星对主板的供电规格进行加强升级，不仅供电路数增加单路载流能力也提高不少，其采用14+2+1路数字供电方案，每路核心供电电流承载能力升级到80A，为旗舰级处理器性能释放提供了坚实基础，同时配备大尺寸铝合金散热模块，采用多层结构设计，让其拥有更大的与空气接触面积，增强高负载时散热效果。

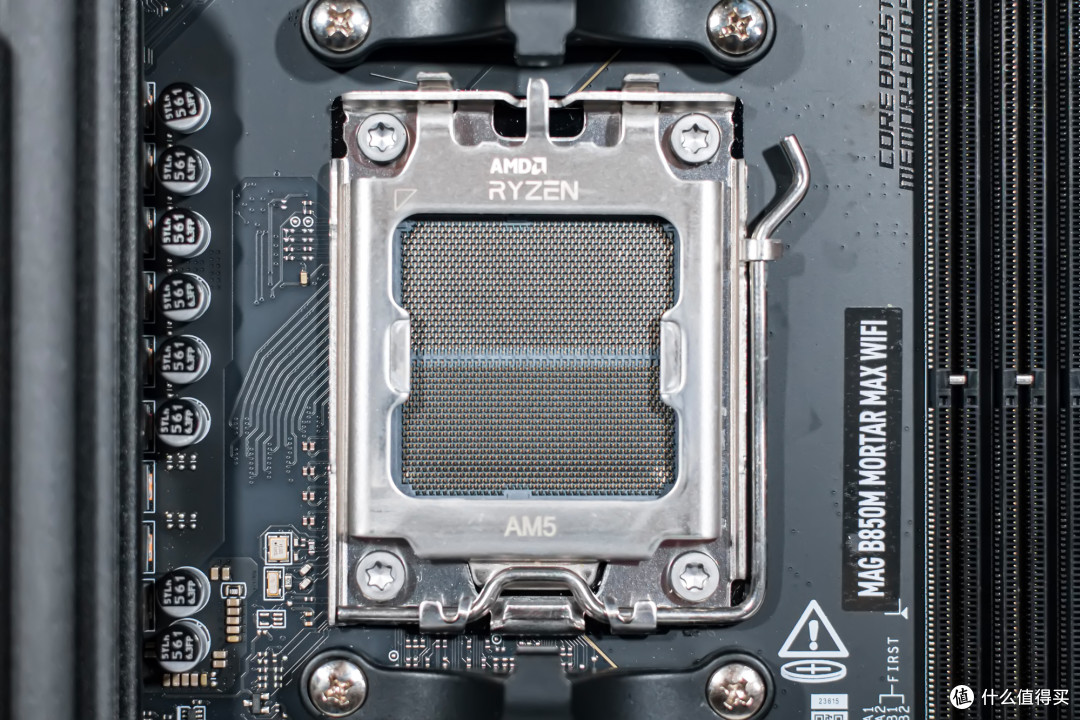

主板中部为AM5处理器插座，兼容当前AMD锐龙7000/8000/9000系列桌面处理器，下一代AMD ZEN6架构桌面处理器仍沿用AM5接口，在未来两年内不落伍，主板采用服务器级8层与2盎司加厚铜PCB设计，强化信号完整性提高稳定性表现，也为未来升级留足余量。

主板共配备四条DDR5 UDIMM内存条插槽，均采用单边卡扣设计，标称内存频率最高可支持8400MT/s（OC），单插槽可支持64GB内存容量，总内存容量最高支持256GB，在内存插槽右侧设有一个处理器风扇接口、一个水泵接口，一个5V ARGB灯效接口以及DeBug指示灯。

主板配备一条PCIe5.0 x16规格全尺寸插槽，插槽外层由金属装甲覆盖并加固，显卡的快拆按钮位于内存插槽右侧，轻轻一按便可轻松拔出显卡，将原来的PCIe 4.0 x4规格插槽换成了M.2固态硬盘插槽，尤其适合需要存储大量数据的玩家，下方M.2固态硬盘插槽的散热装甲采用快拆设计。

主板配备一体式的I/O挡板，图中从左往右分别为BIOS清空与BIOS更新按键，HDMI2.1视频输出接口，四个10Gbps USB Type-A接口（红色），三个10Gbps USB Type-C接口，四个5Gbps USB Type-A接口（蓝色），一个5Gbps网络接口，两个无线网卡天线接口，一个光纤接口与两个音频接口。

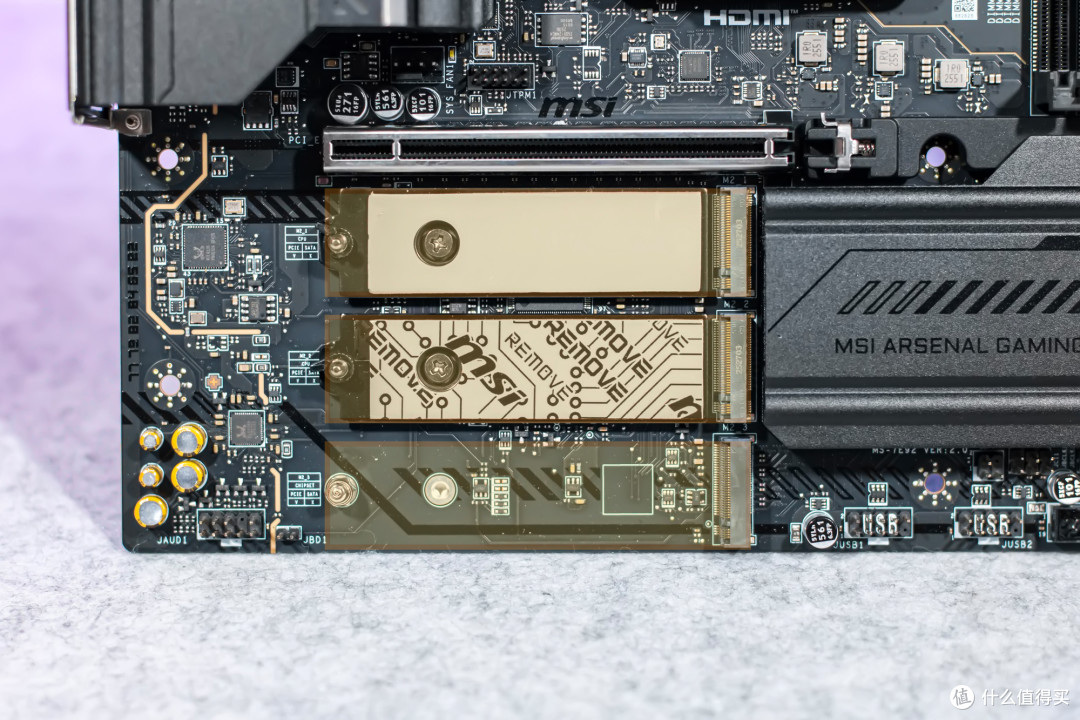

主板共配备四个M.2固态硬盘插槽，其中三个设于正面一个设于背面，均兼容M.2 2280尺寸规格，前两个M.2固态硬盘插槽直连处理器，均支持PCIe 5.0 ×4传输规格，并配有金属散热模块辅助散热，后两个M.2固态硬盘插槽均支持PCIe 4.0 ×4传输规格，由南桥提供传输带宽。

微星MAG B850M MORTAR MAX WIFI迫击炮主板配备四个互相独立的满速M.2固态硬盘插槽，在MATX规格的B850主板里算是独一份，而主板的传输带宽是有限的，有增便会有减，将PCIe 4.0 x4规格扩展插槽取消，同时对带宽分配进行了适当调整，SATA3.0（6Gbps）硬盘接口被缩减为两个。

板载扩展接口被设计于右下角，主板配备了一个处理器风扇供电接口，一个水冷散热器水泵供电接口，四个系统散热风扇供电接口，三个JARGB_V2（5V ARGB）接口，四个前置USB2.0接口，两个前置5Gbps速率USB Type-A接口，一个前置20Gbps速率USB Type -C接口。

将供电模组的金属散热模块拆卸后，即可见供电模组的元器件，微星MAG B850M MORTAR MAX WIFI迫击炮主板采用14+2+1路数字供电方案，其中14路为处理器核心供电，每路配备80A规格DrMOS，2路为SoC供电、1路为MISC供电，采用双8Pin处理器辅助供电接口。

为14路核心供电与2路SoC供电的PWM控制芯片型号为瑞萨RAA229620，DrMOS芯片型号为瑞萨ISL99380，单路支持80A电流输出，瑞昱的RTS5429E芯片（粉色方框）为 USB Type-C接口扩展提供支持，瑞昱的RTD2151芯片（深红方框）为HDMI视频输出接口提供信号转换支持。

为1路MISC供电的PWM控制芯片型号为立琦的RT3672EE（橙色方框），搭配支持55A电流输出DrMOS芯片，创惟的GL3523控制芯片（黄色方框）为USB 5Gbps接口提供支持，504AN芯片（绿色方框）为免开机刷 BIOS 功能提供支持，华邦电子的25Q512NWEN芯片（粉色方框）为64MB容量的BIOS存储器，瑞萨RC26008芯片（蓝色方框）为外置时钟发生器，为处理器超外频提供支持。

主板的左下角还有瑞昱RTL8126芯片（浅紫方框），为5Gbps网络接口提供支持，下方为瑞昱ALC4080音频编解码芯片，支持32-bit/384kHz音频解码与7.1声道输出，旁边还有五颗尼吉康的音频专用滤波电容，无线网卡是联发科的MT7925，支持WiFi7无线连接技术，支持6GHz频段与160MHz频宽，理论无线传输速率可达5.8Gbps，并支持蓝牙5.4版本。

微星MAG B850M MORTAR MAX WIFI迫击炮主板的细节展示完毕，接下来是实际性能测试环节，本次所使用的硬件配置，分别是AMD锐龙9 9950X3D处理器，科摩思天河玄女DDR5 6000 C28内存条，影驰RTX4070TiSuper 16GB金属大师，宏碁掠夺者GM9000 2TB PCIe5.0固态硬盘，其它配置还有360水冷散热器与1000W全模组电源。

AMD锐龙9 9950X3D处理器采用Zen 5架构，台积电4nm工艺制程，其拥有双CCD核心设计，内置16核心32线程，基准频率为4.3GHz，Boost频率为5.7GHz，其中一个CCD上堆叠64MB的3D V-Cache缓存，L3总缓存容量为128MB，TDP功耗为170W，兼顾游戏性能和生产力表现。

主板的BIOS背景为绿黑双色渐变的设计，首页为EZ Mode（简易模式），在界面中提供一些常用的选项，包括PBO、Game Boost、EXPO以及Memory Try It等可调项，适合新手和普通玩家，可快速完成性能优化的设置，在右侧清晰列出所有硬件的参数信息与实时状态。

PBO模式中提供多套策略可供玩家切换，主要体现在温度控制与超频，Set Thermal Point有效降低运行功耗和温度，若温度墙阈值过低有可能导致性能下降，PBO BCLK Booster超外频模式有两个档位，第一档会将处理器外频锁定在103MHz，第二档会将外频锁定在105MHz。

更为细致的参数设定需要进入Advanced Mode（高级模式），主要设置Latency Killer、High-Efficiency Mode与Memory Timing Preset三个内存选项，该选项一键设置极大地降低了内存性能调优的门槛，无需频繁调节内存时序参数，开启后内存的性能有明显提升并降低延迟。

为了更好的发挥硬件性能，本次在主板BIOS中开启了PBO超频与EXPO内存超频，先利用CPU-Z软件查看AMD锐龙9 9950X3D处理器与内存条当前运行状态，内存条的EXPO运行频率为6000MT/s时序为CL28，在CPU-Z基准性能测试中，多线程得分为17323.8，单线程得分为891。

内存条搭载的是海力士A-Die内存颗粒，同时拥有不错的超频潜力，开启EXPO模式后，内存频率为6000MT/s，时序为28-36-36-73，实测内存的读取速度为75939MB/s，写入速度为76547MB/s，复制速度为69866MB/s，延迟为77.2ns，超频至8000MT/s CL36后，内存的读取速度为87166MB/s，写入速度为93303MB/s，复制速度为79952MB/s，延迟为73.8ns。

即使在开启EXPO模式后，默认内存时序小参偏向保守，若是同时开启Latency Killer、High-Efficency Mode+逆天香模式，此时实测内存读取速度为86503MB/s，写入速度为89109MB/s，复制速度为76436MB/s，延迟降至62.4ns，内存读写速度大幅提升，延迟也明显降低。

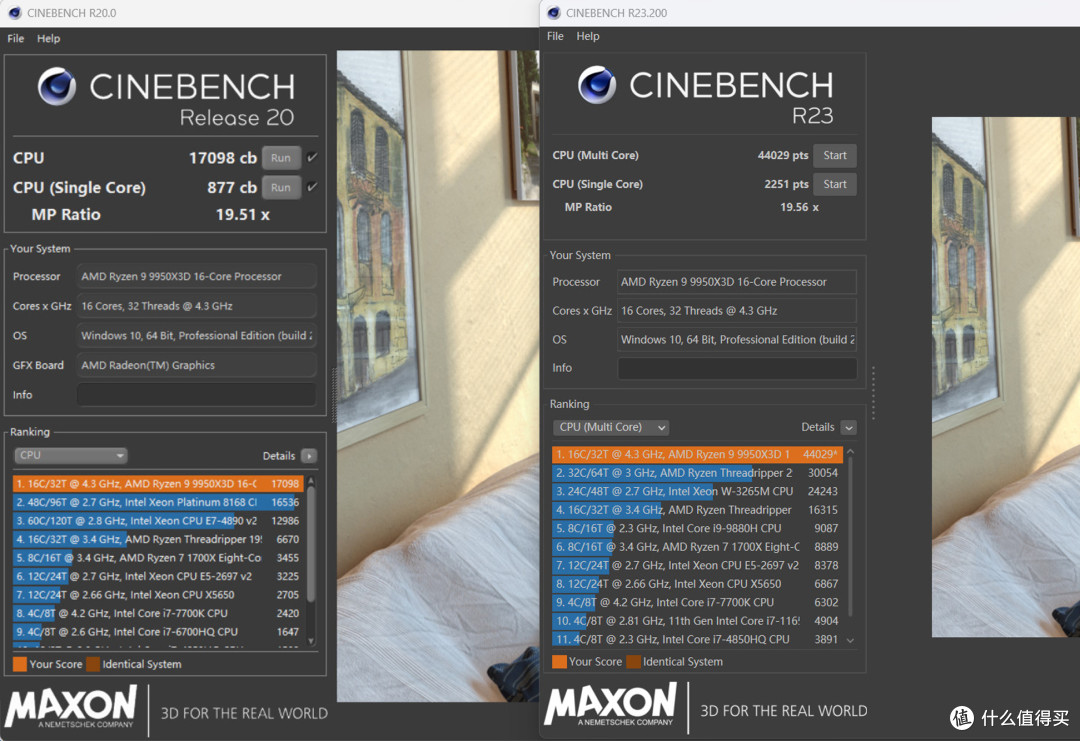

接下来是基准性能测试环节，AMD锐龙9 9950X3D处理器在CineBench R20基准性能测试软件中的多核成绩为17098分，单核成绩为877分，而在CineBench R23基准性能测试软件中的多核成绩为44029分，单核成绩为2251分。

在CineBench 2024基准性能测试软件中的多核得分为2503，单核得分为140，在CineBench 2026基准性能测试软件中的多线程得分为10278，单核得分为760，单线程得分为565。

UL Procyon基准性能测试套件，在Essentials测试性能项目中的总得分为4264，在办公室生产力基准测试项目中的总得分为8442。

3DMark基准性能测试软件，在Time Spy项目的综合得分为22927，其中图形得分为24001，CPU得分为18290，在Time Spy Extreme项目的综合得分为12083，其中图形得分为11795，CPU得分为14029。

游戏性能测试均在2K分辨率（2560×1440）画面下进行，游戏《黑神话：悟空》画面质量设为超高预设档位，并开启DLSS平衡档与两倍帧生成，实测平均帧率为148FPS，游戏《刺客信条：幻景》画面质量设为极高预设档位，实测平均帧率为146FPS，1%Low帧率为110FPS。

《赛博朋克2077》游戏画质设为超级预设档位，关闭DLSS超分辨率采样与帧生成，平均帧率为109.64FPS，最小帧率为88.53FPS，《极限竞速：地平线5》游戏画质设为最高极端预设档位，开启TAA抗锯齿效果，实测平均帧率为157FPS。

将《CS2》游戏画面分辨率设为1080P，并把画质设为低预设档位，使用创意工坊内的基准测试地图，实测平均游戏帧率为882.1FPS，1%Low帧为294FPS。

由于微星MAG B850M MORTAR MAX WIFI迫击炮主板配备了外置时钟发生器，那么接下来简单测试一下AMD锐龙9 9950X3D处理器在超外频前后的性能表现，本次在主板BIOS中开启PBO BCLK Booster2模式，基础外频提高至105MHz，在CPU-Z性能测试项目中，多核与单核的性能成绩分别提升了3.7%与2.8%。

在超外频后，CinBench 2026基准性能测试软件，测得AMD锐龙9 9950X3D处理器的多核心成绩为10630分，单核心成绩为798分，单线程成绩为578分，基准性能提升幅度分别为3.4%、5%、2.3%。

在3DMark基准性能测试软件中CPU Profile项目，超外频后AMD锐龙9 9950X3D处理器的最大线程成绩为19297分，16线程成绩为11614分，8线程成绩为9135分，4线程成绩为5153分，2线程成绩为2655分，单线程成绩为1338分。

超外频后，《CS2》竞技游戏的平均帧与1%Low帧分别为923.3FPS与311.8FPS，提升幅度分别为4.6%与6%，频率的提升对整体性能升幅符合预期，另外，超外频会加大散热压力，若是锐龙7 9800X3D级别处理器选第二档，双CCD处理器可设置第一档，将基础外频提高至103MHz足矣。

AMD锐龙9 9950X3D处理器开启PBO解锁功耗后，在压力测试中运行功耗为255W，若不是触发95℃温度墙限制功耗会更高，持续运行压力测试接近一个小时，测得上方供电模组的散热模块表面温度约70℃，左侧散热模块表面温度为66℃，传感器显示MOS温度为76℃。

结语：

微星MAG B850M MORTAR MAX WIFI迫击炮主板完美继承原版的颜值沉稳与用料扎实等特点，同时进行了多项硬件升级与功能优化，其配备14+2+1路数字供电方案，搭配最大电流承载能力80A的DrMOS芯片，面对AMD锐龙9 9950X3D旗舰级处理器绰绰有余，可靠的散热性能也为长期高负载运行提供稳定基础，四个满速率不拆分的M.2固态硬盘插槽的加持，满足游戏玩家与创作者的存储性能需求。

主板的BIOS融入了微星专属内存黑科技功能，大幅降低内存调优的门槛，经过优化后效果立竿见影，充分发挥出硬件平台性能，主板并未止步于此，独立外置时钟芯片的引入，更是让硬件性能突破上限，锐龙9 9950X3D处理器本在电竞游戏中占有明显优势，当对处理器外频进行适度超频后，游戏帧率得到进一步提升，让游戏性能潜力发挥到极致，扩展性与可玩性双双拉满，这正是“MAX”后缀最直观的价值所在。
