【STM32项目】状态机驱动三轴写字机:串口发指令执行单步,按键自动画正方形
本项目基于大鱼DIY写字机v2.2硬件平台,利用STM32G070微控制器构建了一套三轴步进电机控制系统。系统设计采用模块化思想,通过状态机架构管理绘图流程,实现了多电机协同运动、非阻塞串口通信以及增量式运动控制。目前代码已实现通过按键自动绘制正方形及通过串口指令控制单轴移动的功能。
01硬件构成与核心组件
系统的硬件基础围绕STM32主控与三轴机械结构展开,旨在提供稳定的脉冲输出与机械驱动力。主要硬件选型如下:
- 主控单元
选用NUCLEO-G070RB开发板,作为系统的核心处理单元,负责指令解析与运动调度。 - 机械结构
采用大鱼DIY写字机v2.2开源方案,构建X、Y、Z三轴运动平台。 - 驱动系统
包含三个步进电机及其配套驱动模块,分别控制X轴(横向)、Y轴(纵向)和Z轴(抬笔/落笔)。
02软件架构与状态机逻辑
软件核心采用有限状态机(FSM)设计,将复杂的绘图流程分解为12个独立状态。这种架构能够有效管理任务切换,确保系统在单一循环内高效响应中断与指令。系统通过三路独立定时器产生PWM脉冲控制电机速度,利用GPIO电平组合控制电机方向,并采用定时器中断进行精确的步数计数。
控制模式对比
按键触发:自动画正方形
触发机制:按下用户按钮(B1),触发外部中断(GPIO_EXTI)。
流程逻辑:IDLE(待机)→ START(启动)→ PEN_DOWN(落笔)→ DRAW_DOWN/LEFT/UP/RIGHT(画边)→ PEN_UP(抬笔)→ DONE(完成)。
执行效果:机器自动完成从落笔、绘制正方形轨迹到抬笔回归的全流程。


串口指令:单步空跑控制
触发机制:通过串口接收字符指令,解析后置入对应状态标志位。
指令定义:W(前/Y轴负向)、A(左/X轴负向)、S(后/Y轴正向)、D(右/X轴正向)、R(抬笔归位)。
响应机制:非阻塞接收,指令解析后进入MOVING状态,执行指定距离的增量运动后返回待机。
03功能实现与演示

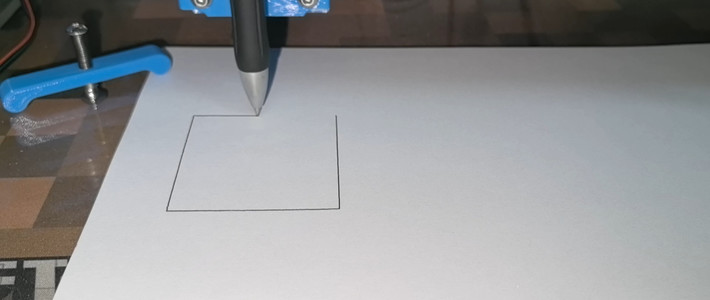

在实际测试中,系统展现了良好的稳定性。当按下用户按钮时,Z轴电机首先执行落笔动作,随即X轴与Y轴协同工作,按照“下→左→上→右”的顺序绘制正方形。绘制结束后,Z轴自动抬笔,系统回归待机状态等待下一指令。同时,通过串口发送WASD指令,可以精准控制笔头在XY平面上的微调与空跑,验证了多电机联动的准确性。部分用户反馈认为该代码逻辑清晰,适合作为学习步进电机控制与状态机编程的参考案例。
