前言
本期拆解带来的是酷态科电能仓600户外电源，这款户外电源内置高品质磷酸铁锂电池，容量为512Wh，机身采用V-0级防火外壳，具备高强度结构保护，守护安全。户外电源机身设有一体式提手，结构紧凑便于携带。
酷态科电能仓600户外电源额定输出功率为600W，升维驱动1000W，可使用热水壶，养生壶和电煮锅，满足烧水煮茶，轻露营用电需求。户外电源支持市电AC充电，支持Type-C充电，支持行车充电和太阳能板快充，其中AC充电约1.5小时即可充满。
户外电源设有两个新国标五孔输出接口，还具备双向USB-C和USB-A充电接口。电池组配有自研智能BMS，现已接入米家APP，可实时查看用电数据和端口远程开关控制。下面电派储能就带来酷态科电能仓600户外电源的拆解，一起看看内部的设计和用料。
酷态科电能仓600户外电源开箱
酷态科电能仓600户外电源采用瓦楞纸箱包装。
包装内包含户外电源主机，使用说明书，电源线和车充充电线。

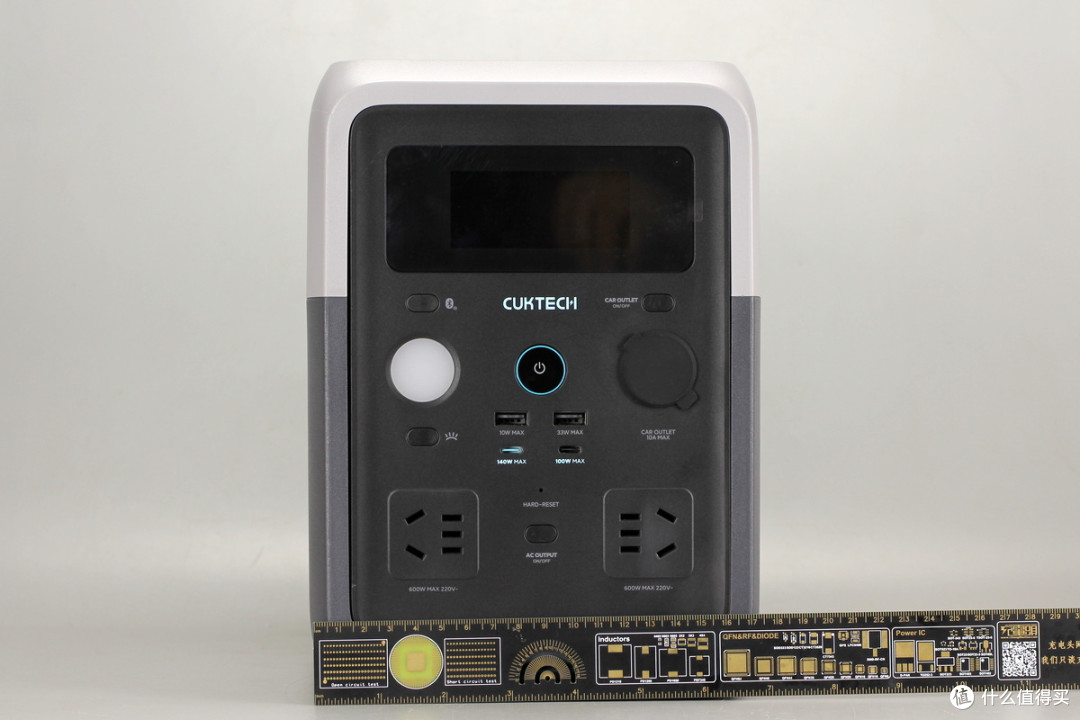

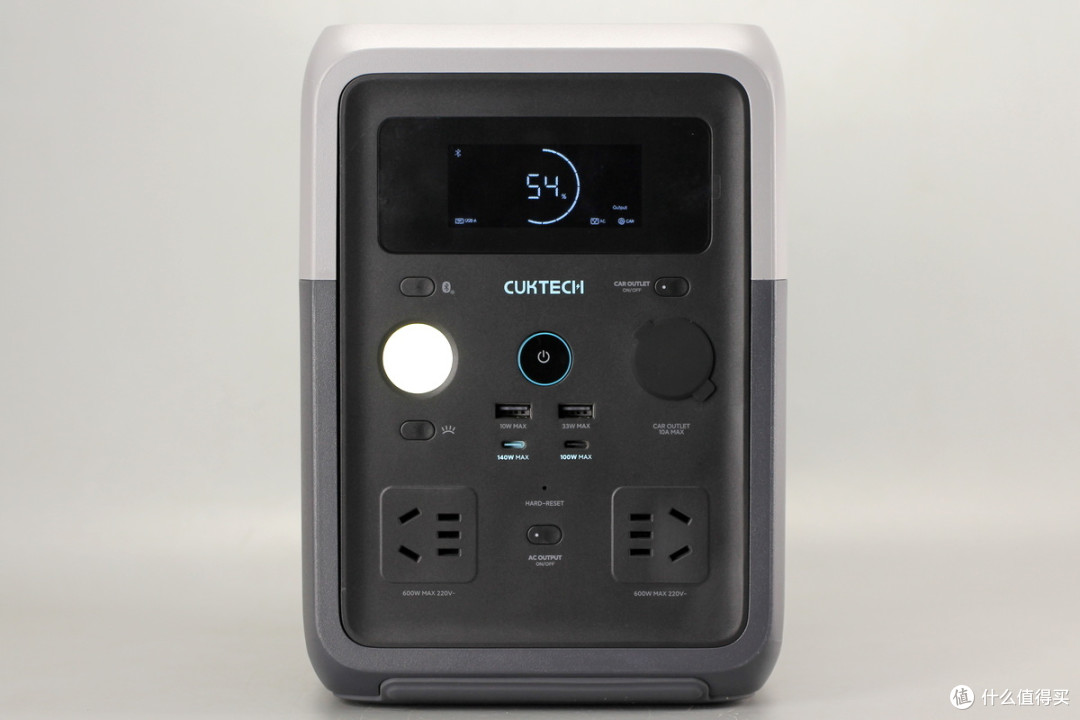

户外电源机身上方设有显示屏，中间设有照明灯，电源开关和点烟器接口。电源开关下方设有USB-A和USB-C接口，底部设有AC输出插座。

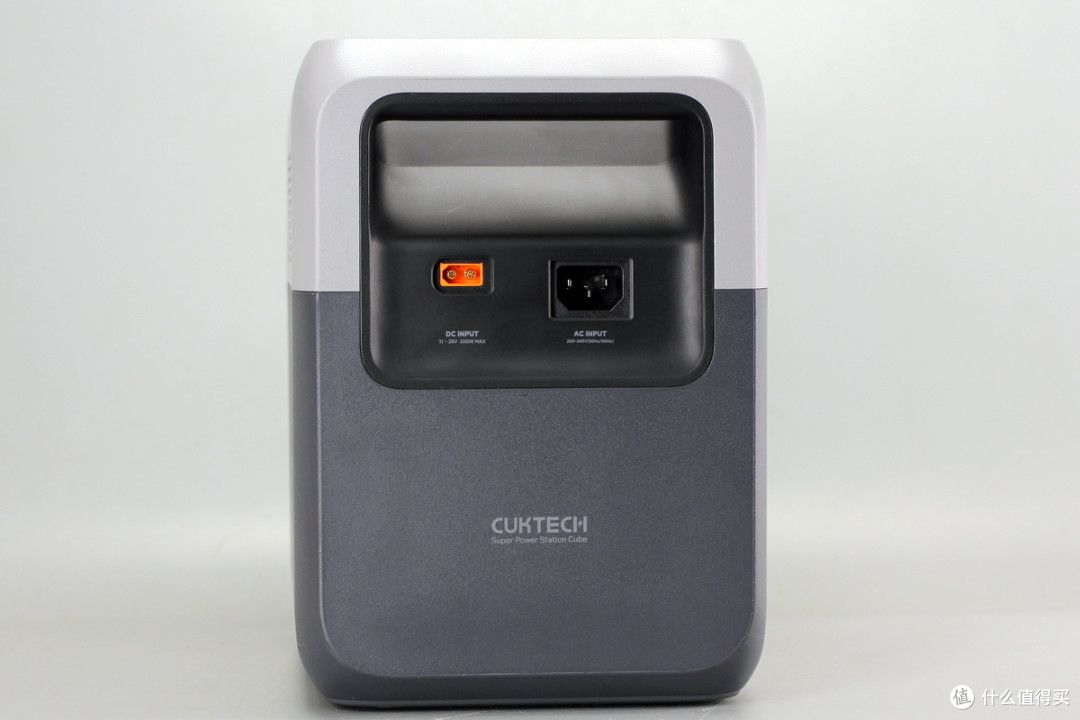

机身背面设有DC充电接口和AC充电接口。

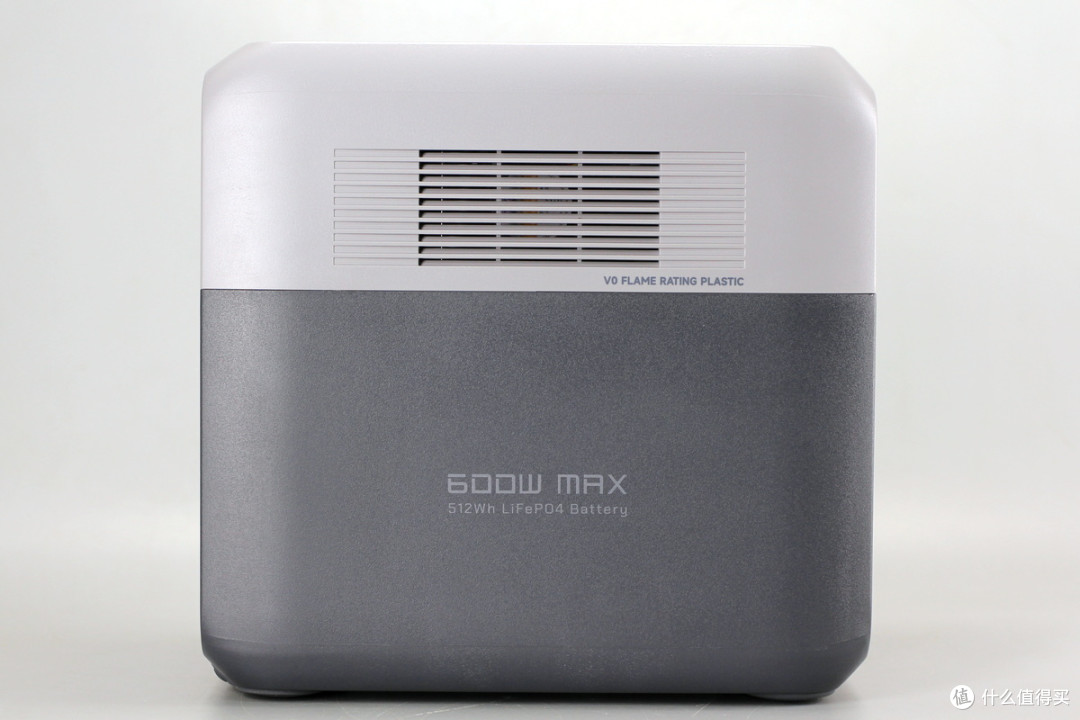

外壳侧面设有散热格栅，标注V-0级防火等级阻燃塑料，600W输出功率和512Wh磷酸铁锂电池。

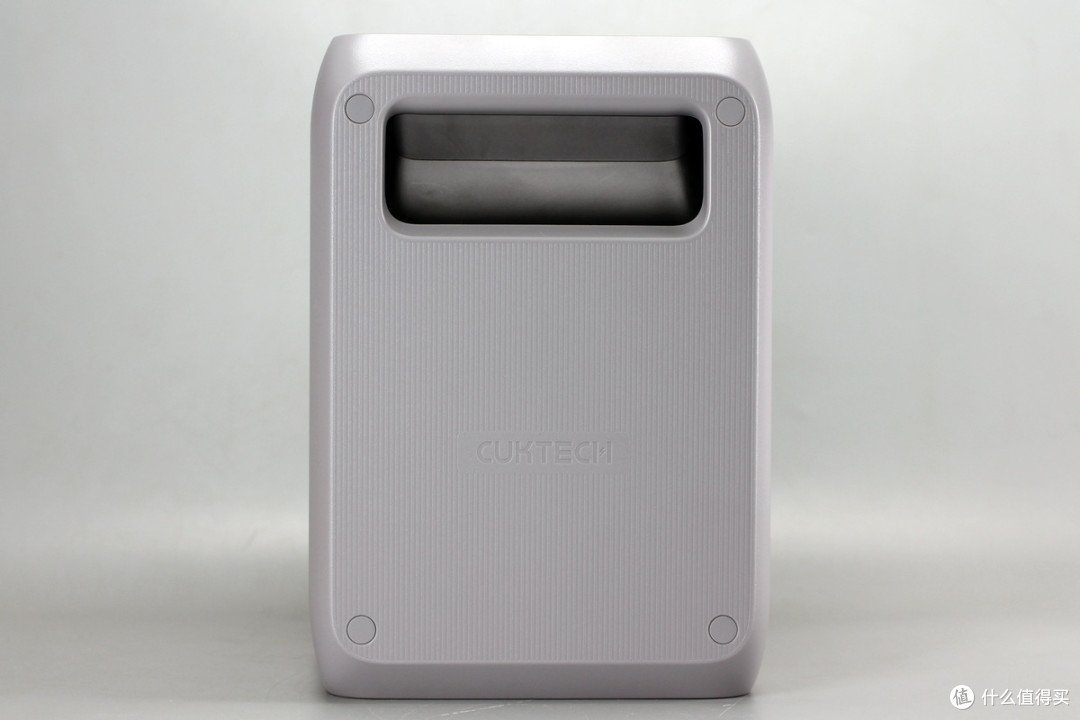

机身另一侧标注相同。
机身顶部设有固定提手。
机身顶部设有橡胶塞隐藏固定螺丝。
顶部酷态科标识特写。
机身底部设有防滑胶垫，并粘贴信息标签。
大面积橡胶防滑垫特写。

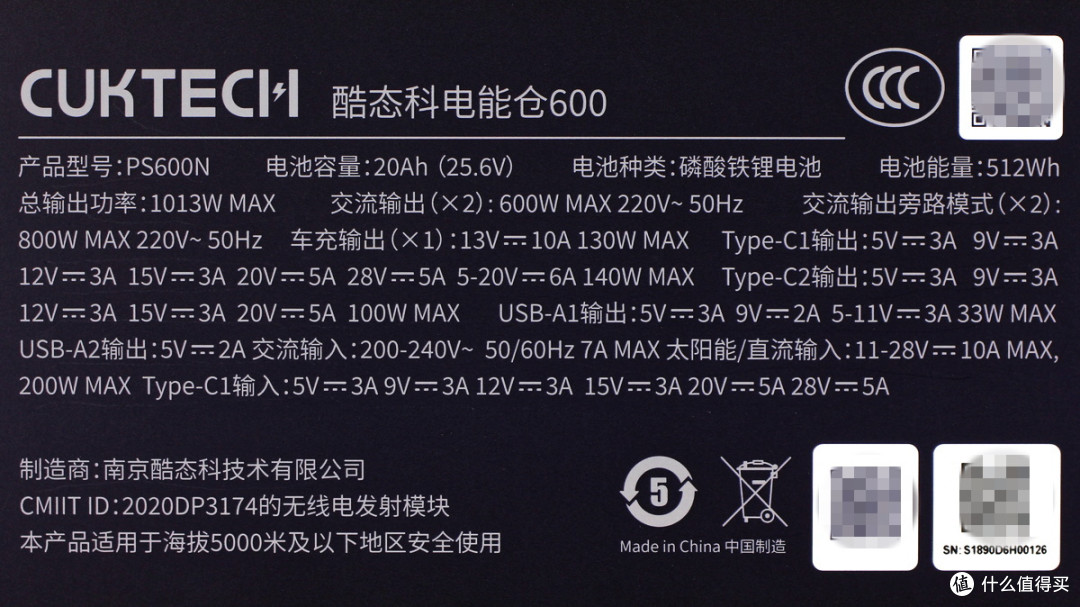

户外电源底部标签特写
酷态科电能仓600
产品型号：PS600N
电池容量：20Ah（25.6V）
电池种类：磷酸铁锂电池
电池能量：512Wh
总输出功率：1013W MAX
交流输出（x2）：600W 220V~ 50Hz
交流输出旁路模式（x2）：800W MAX 220V~ 50Hz
车充输出（x1）：13V ⎓ 10A 130W MAX
Type-C1输出：5V ⎓ 3A 9V ⎓ 3A 12V ⎓ 3A 15V ⎓ 3A 20V ⎓ 5A 28V ⎓ 5A 5-20V ⎓ 6A 140W MAX
Type-C2输出：5V ⎓ 3A 9V ⎓ 3A 12V ⎓ 3A 15V ⎓ 3A 20V ⎓ 5A 100W MAX
USB-A1输出：5V ⎓ 3A 9V ⎓ 2A 5-11V 3A 33W MAX
USB-A2输出：5V ⎓ 2A
交流输入：200-240V~ 50/60Hz 7A MAX
太阳能/直流输入：11-28V ⎓ 10A MAX 200W MAX
Type-C1输入：5V ⎓ 3A 9V ⎓ 3A 12V ⎓ 3A 15V ⎓ 3A 20V ⎓ 5A 28V ⎓ 5A
制造商：南京酷态科技术有限公司
将户外电源开机，屏幕显示电池电量百分比和输出接口状态。
面板中间设有照明灯，电源开关，车充接口设有橡胶密封盖。电源开关下方设有USB-A和USB-C母座，蓝色胶芯接口支持140W快充。

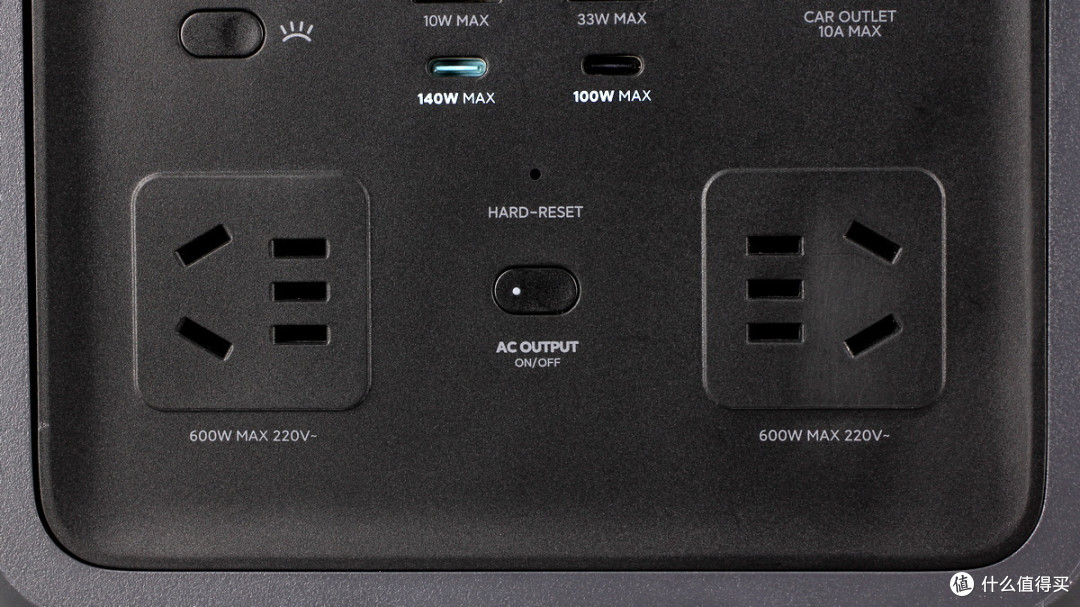

电源开关和AC输出插座特写。
机身背面XT60接口支持11-28V直流输入，最大输入功率200W。品字接口支持200-240V交流输入。

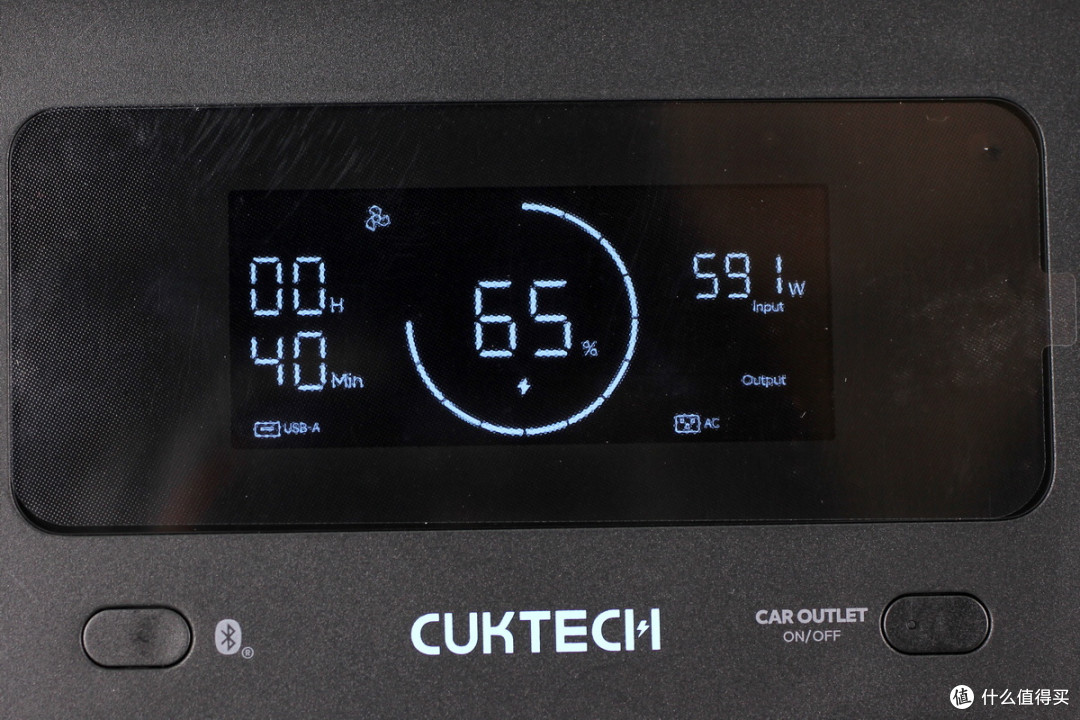

将户外电源接通市电，显示充电输入功率591W，充电剩余时间40分钟，当前电量为65%。
测得户外电源机身宽度约为180mm。
机身高度约为246mm。
机身厚度约为255mm。

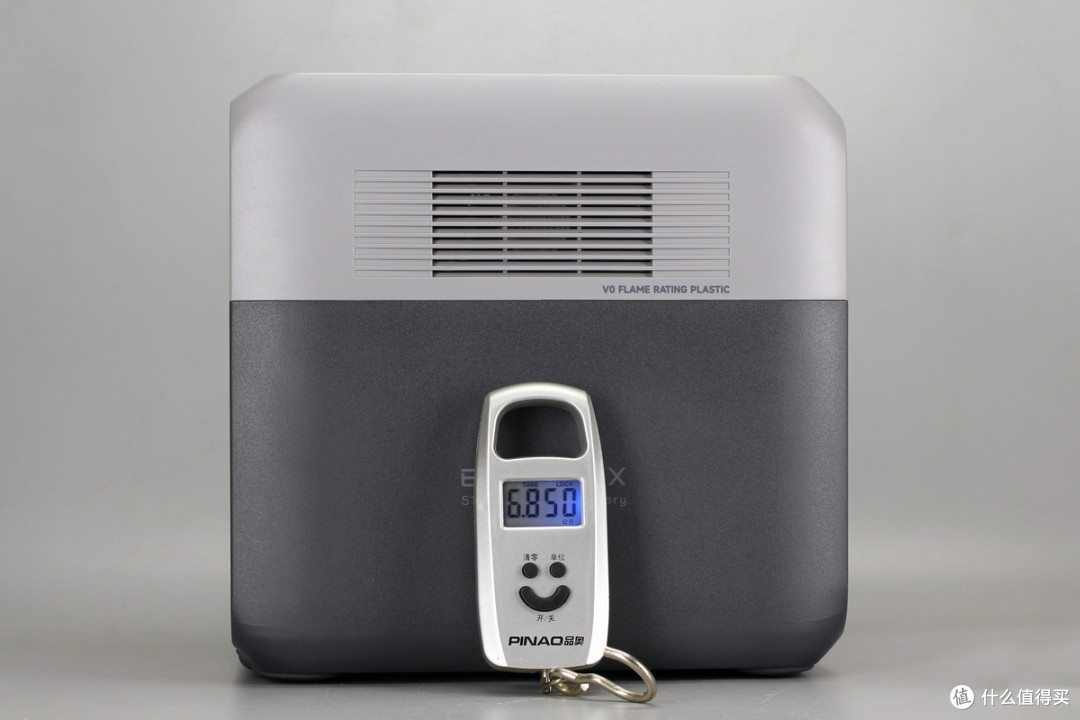

测得机身重量约为6.85kg。

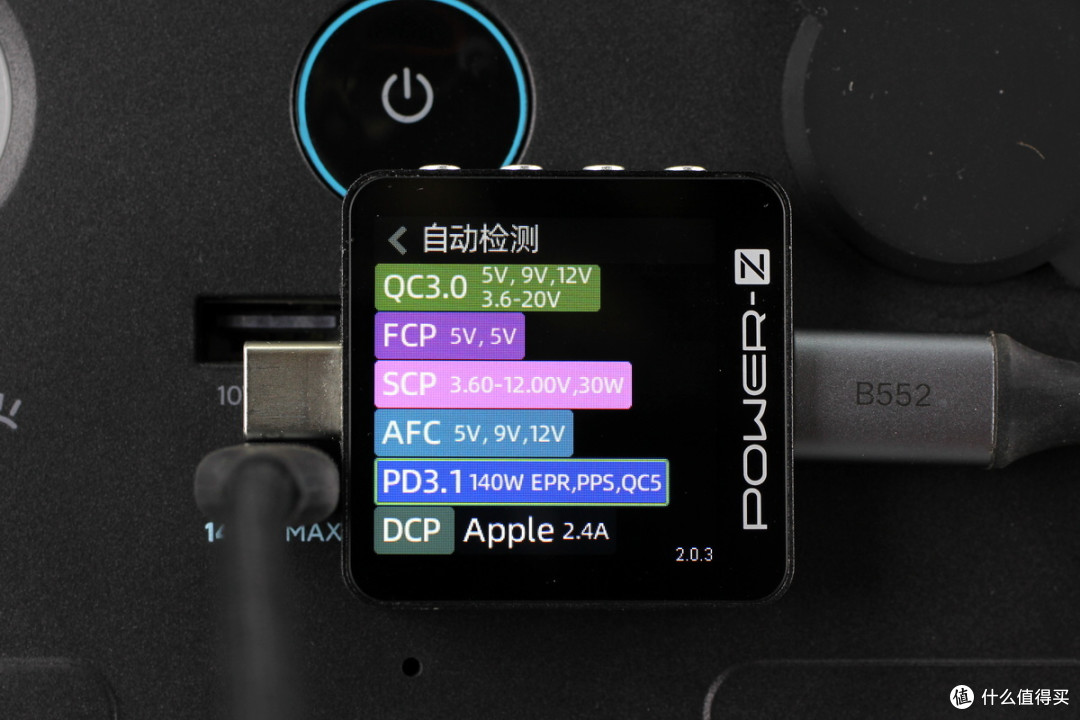

使用ChargerLAB POWER-Z KM003C测得USB-C1接口支持FCP、SCP、AFC、QC3.0/QC5，PD3.1、PPS、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C1接口具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，5-11V3A和5-20V3A两组PPS电压档位。

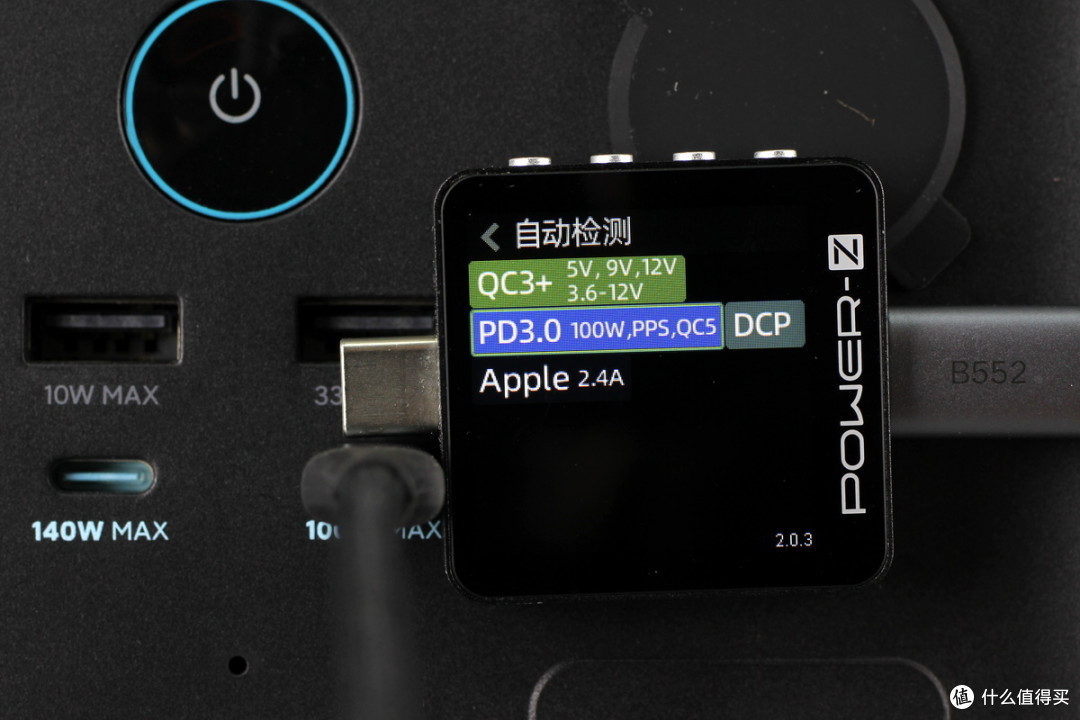

USB-C2接口支持QC3+/5、PD3.0、PPS、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C2接口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，5-11V5A和5-20V5A两组PPS电压档位。

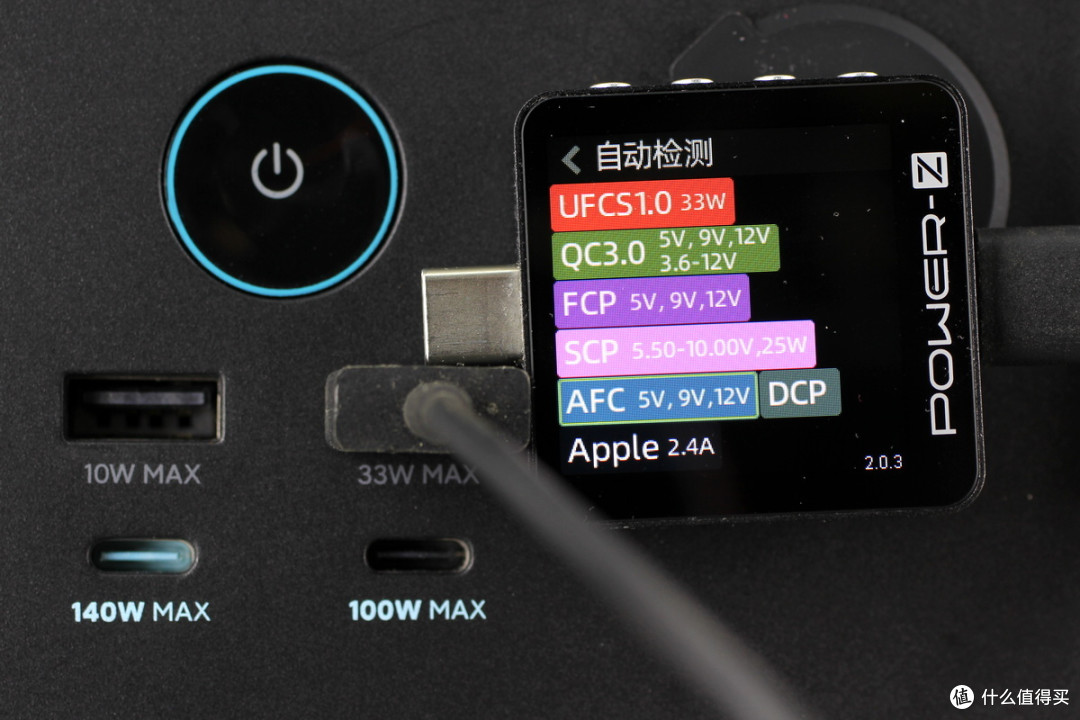

USB-A接口支持UFCS、QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。

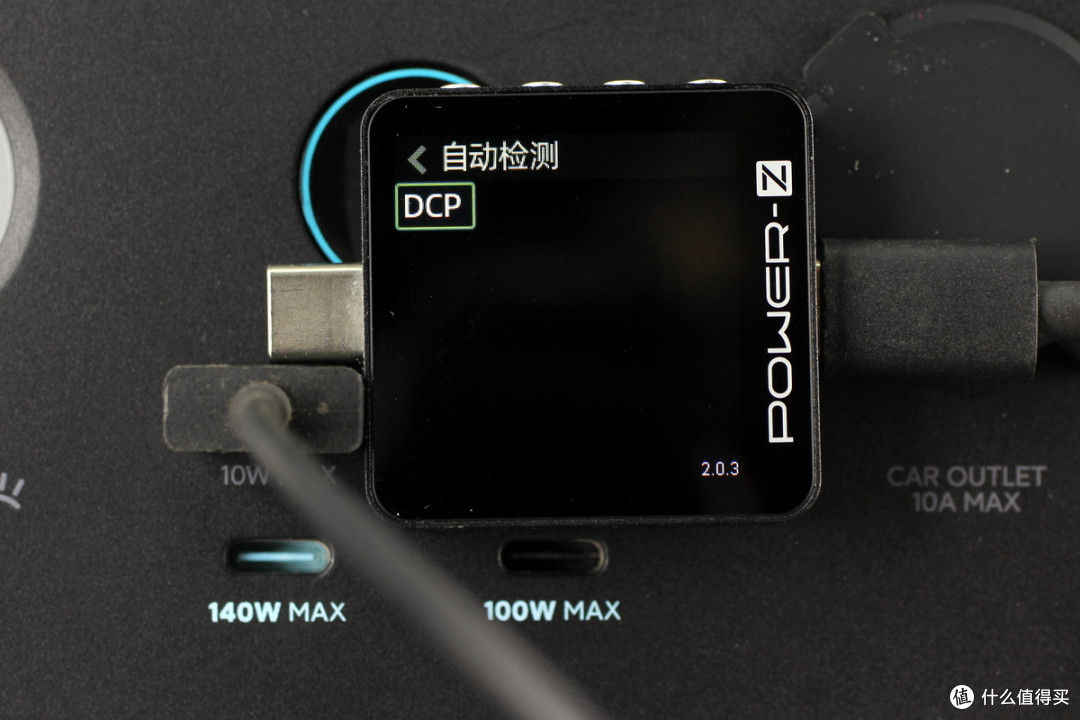

另一个USB-A口仅支持DCP充电协议。

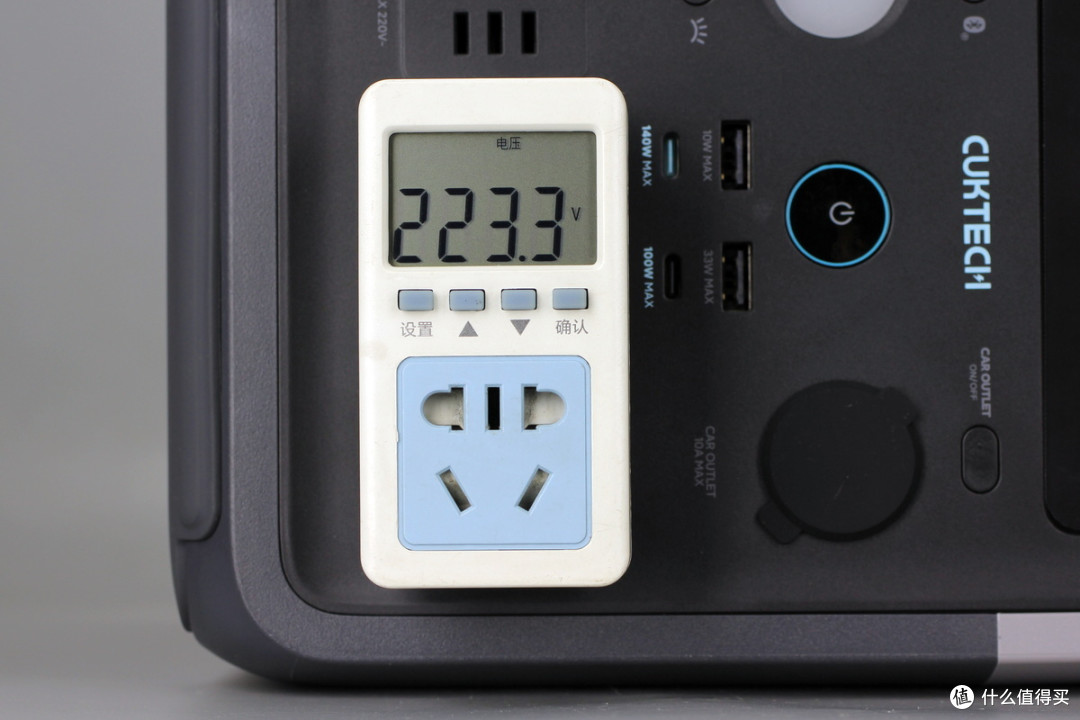

测得户外电源逆变输出电压约为223.3V。
逆变输出频率约为50Hz。

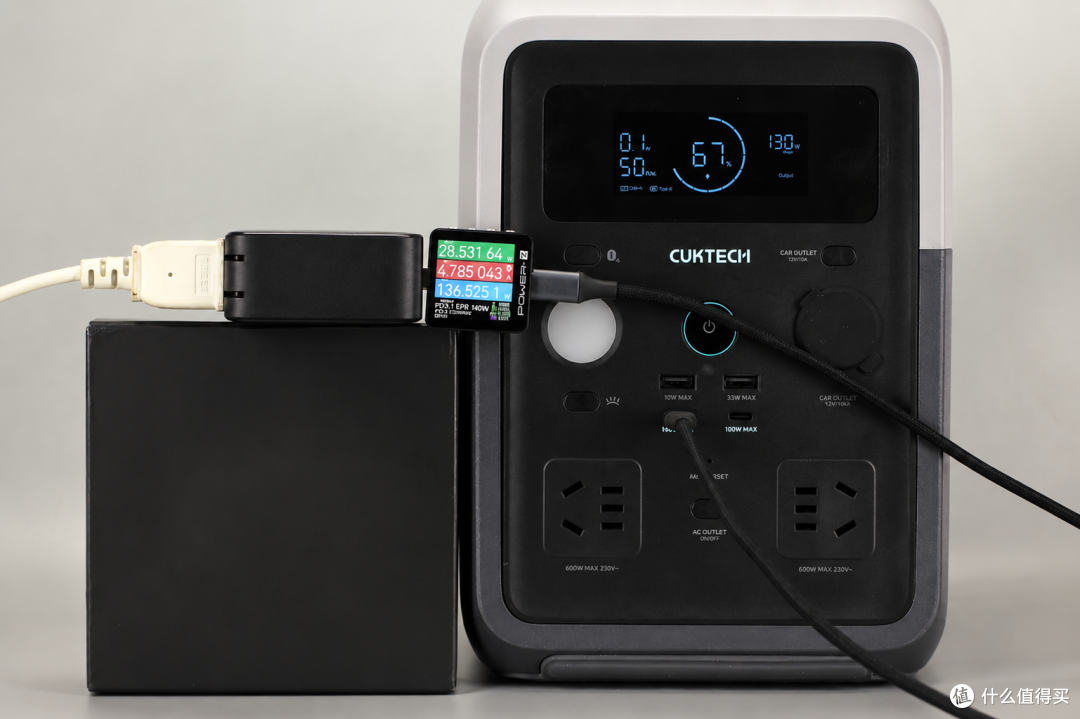

使用140W充电器为户外电源充电，成功开启PD3.1快充，输入电压28.5V，电流4.78A，充电功率约为136.5W。

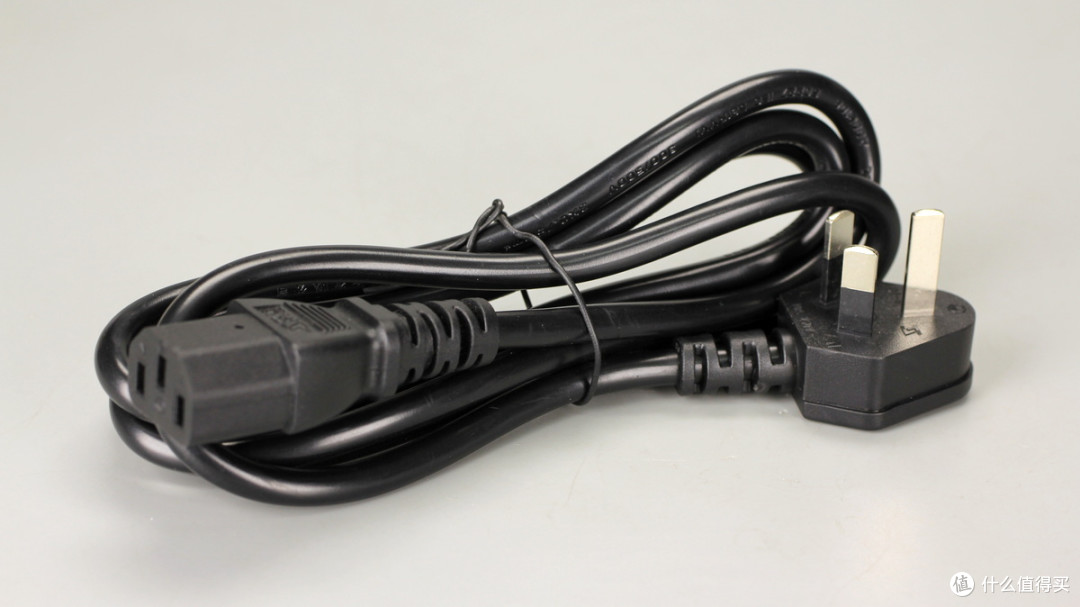

电源线为新国标三插，另一端为品字接口。
附带的车充充电线一览。

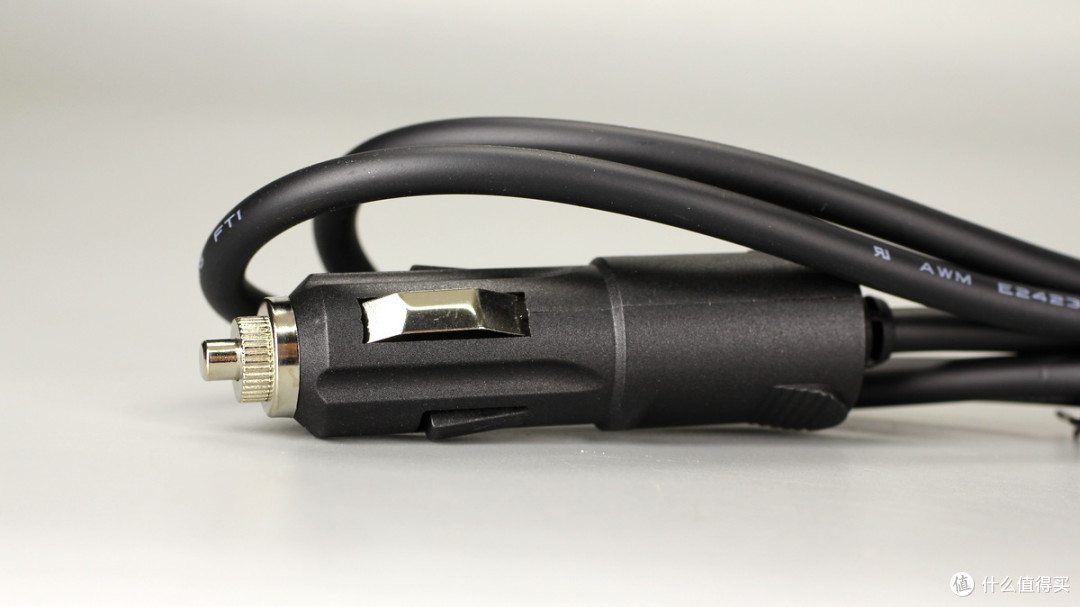

一端为车充插头。
另一端为XT60插头。

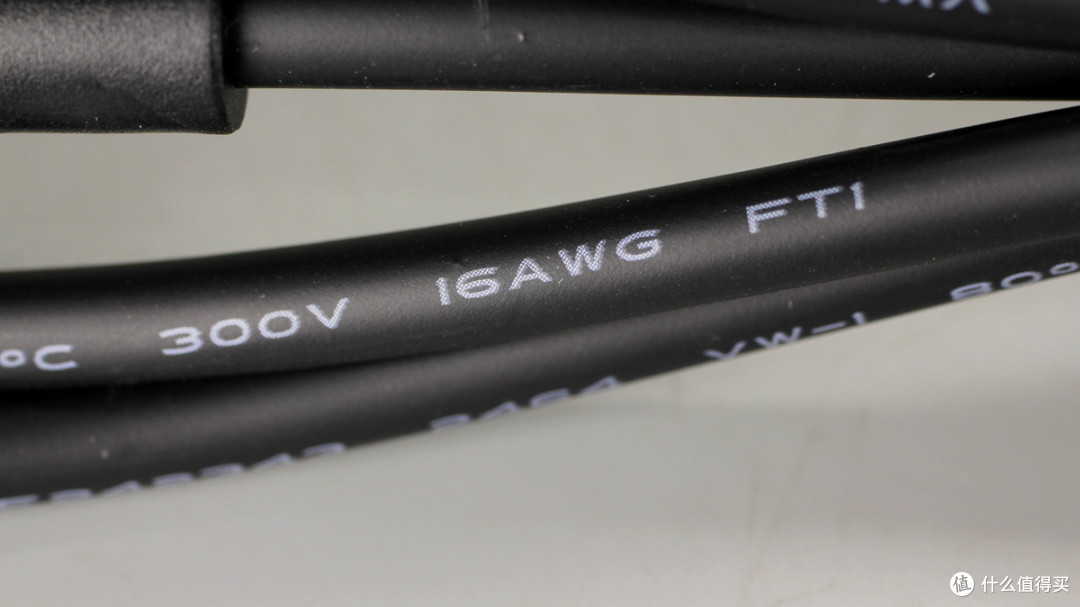

线缆规格为16AWG。
酷态科电能仓600户外电源拆解
看完了酷态科电能仓600户外电源的开箱展示，下面就进行拆解，一起看看内部的设计和用料。
首先抠出上盖四角的橡胶塞。

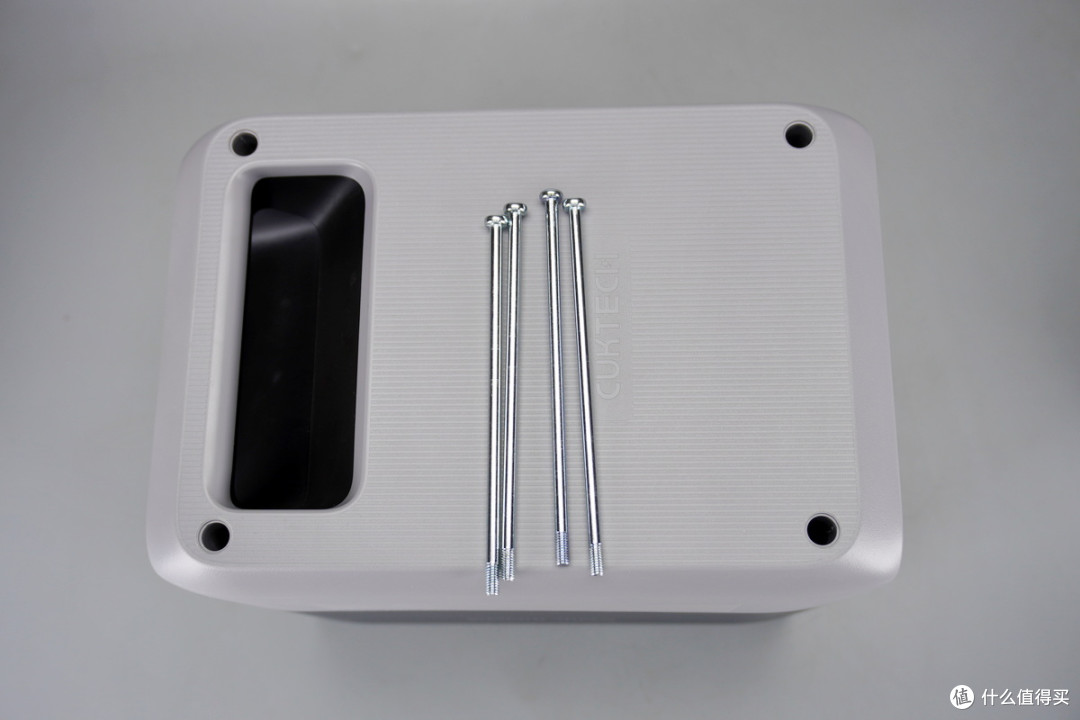

拧出上盖固定螺丝，继续进行拆解。

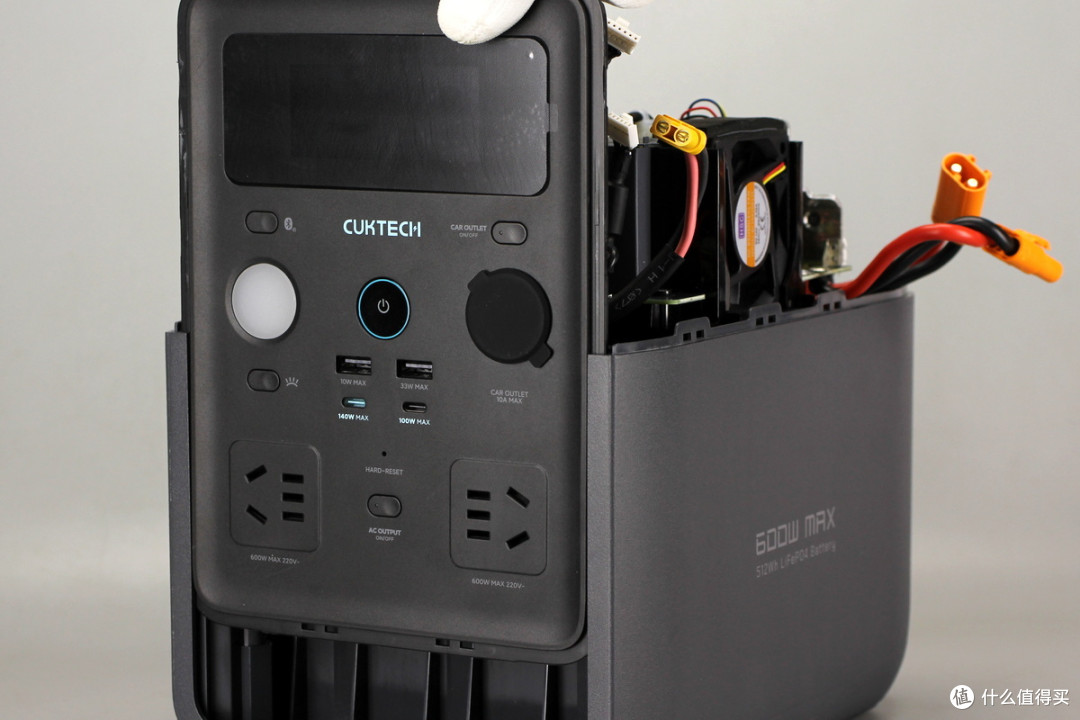

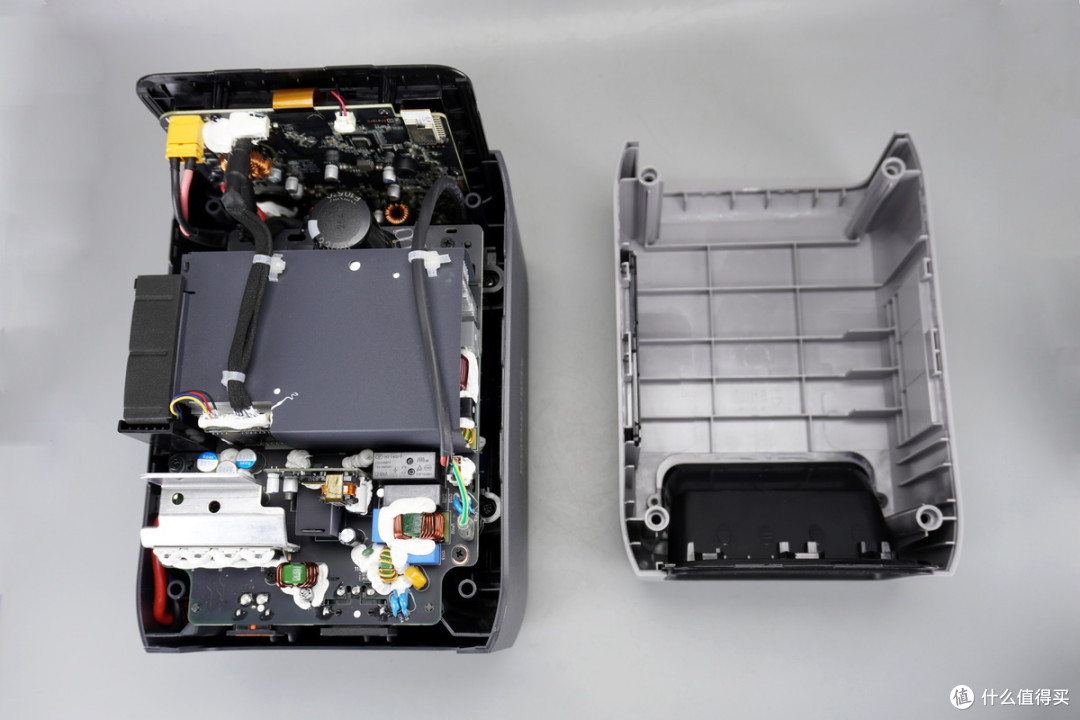

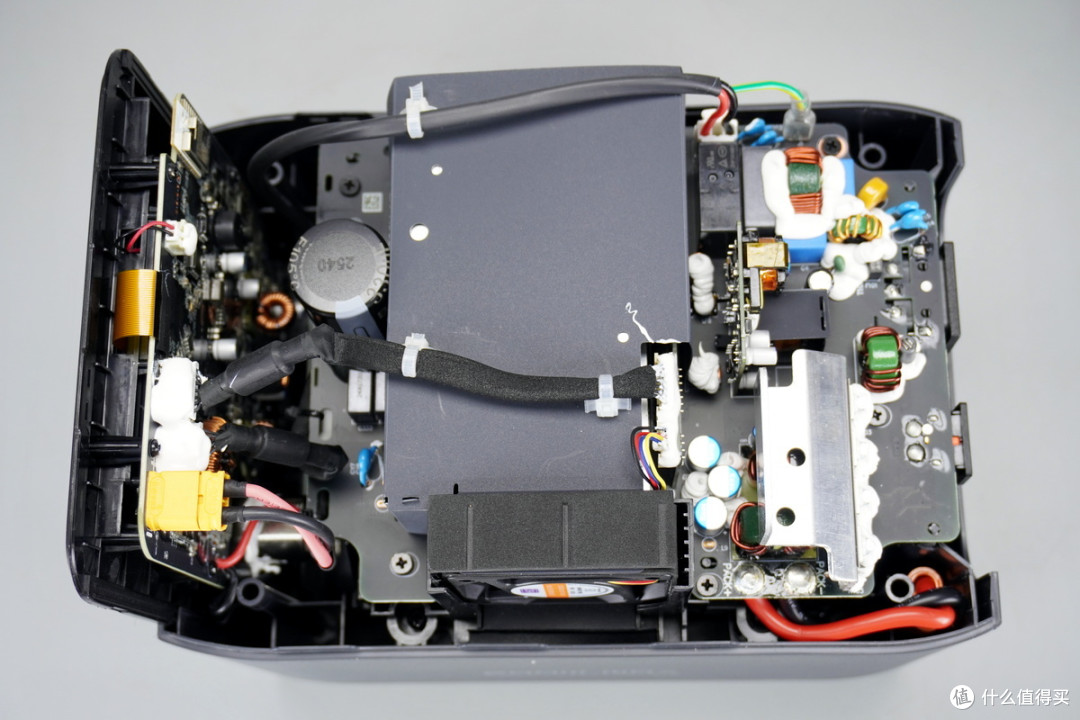

拆下上盖，内部设有双向逆变模块和显示面板。

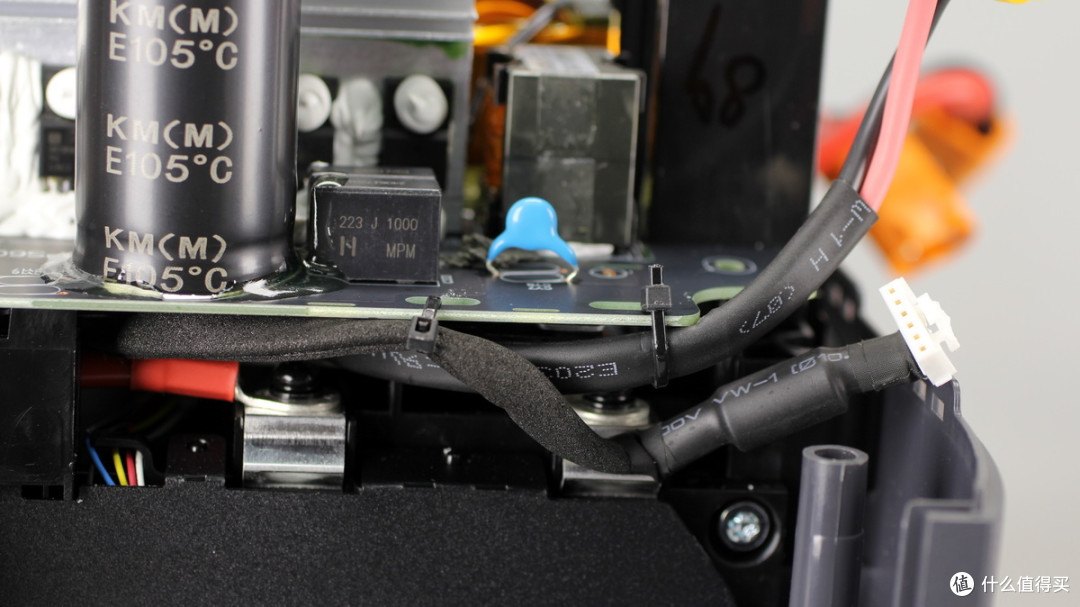

双向逆变模块设有散热风扇，覆盖麦拉片组成风道。麦拉片开孔使用扎带固定线缆。

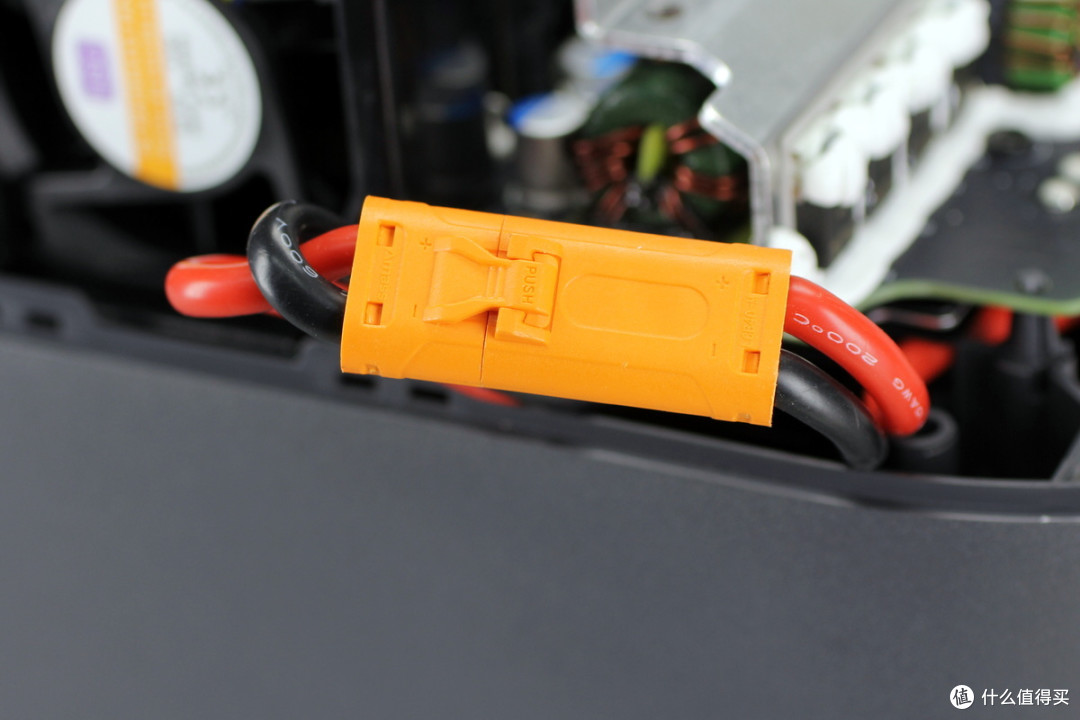

电池组采用LCB40连接器与双向逆变模块连接，采用10AWG硅胶线。
电池组使用XT60U连接器与显示面板连接。
断开连接导线，向上抽出显示面板。
拆解取出显示面板。
从壳体开槽中取出散热风扇。

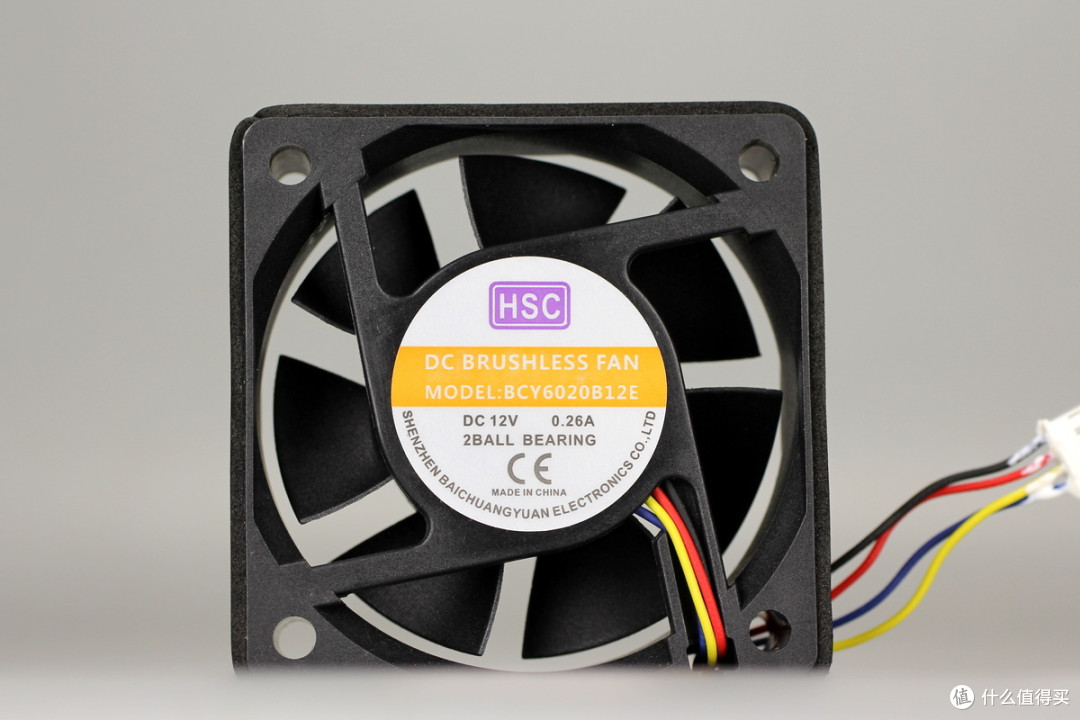

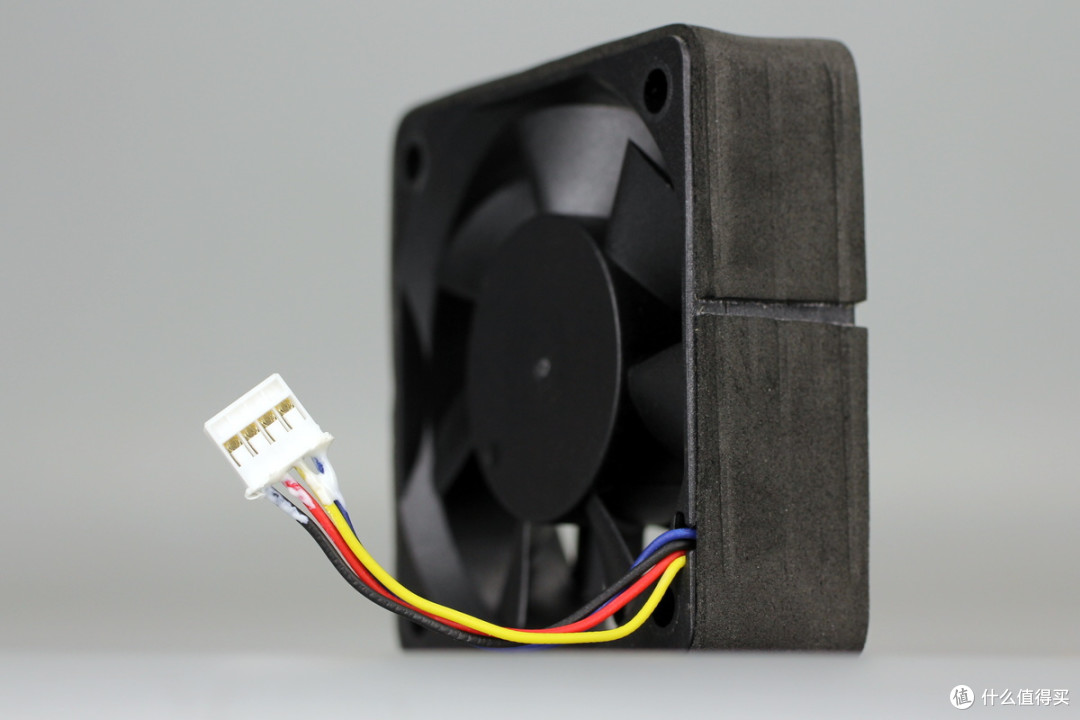

散热风扇来自百创源，型号BCY6020B12E，规格为12V 0.26A，设有双滚珠轴承。
风扇边缘粘贴泡棉胶带缓冲。
散热片与麦拉片组成风道，充分利用气流，提升散热能力。
连接导线通过扎带固定。

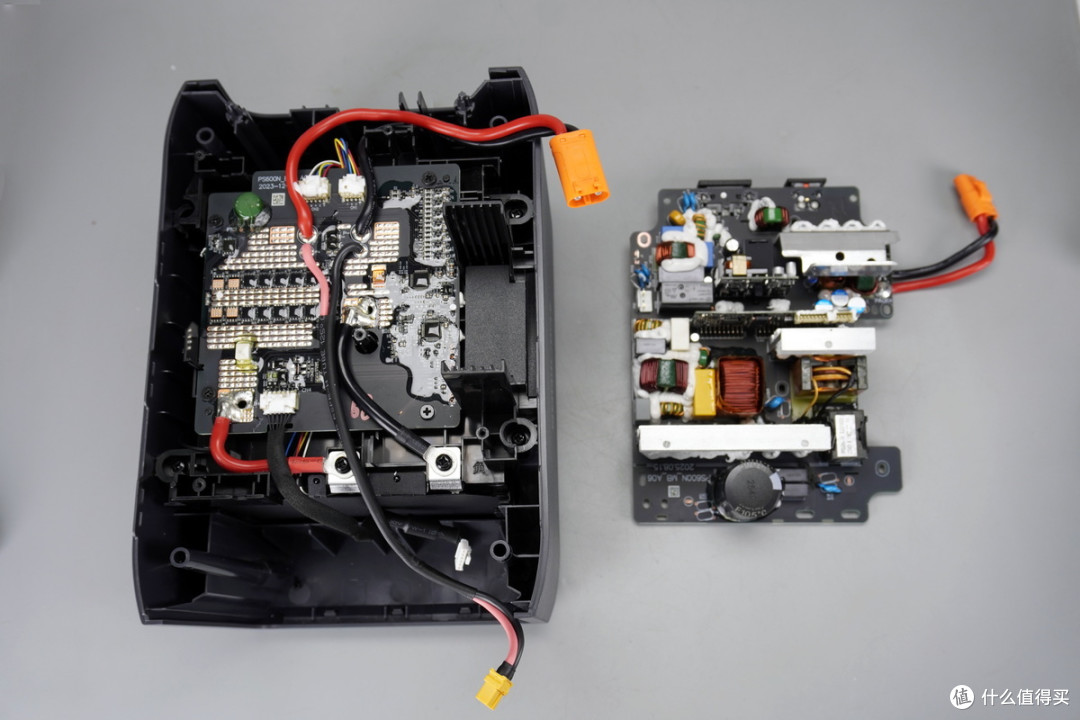

拧下固定螺丝，拆下双向逆变模块。
底部设有电池保护板，焊接导线连接到电池组正负极端子。
测得电池组电压约为27.3V。

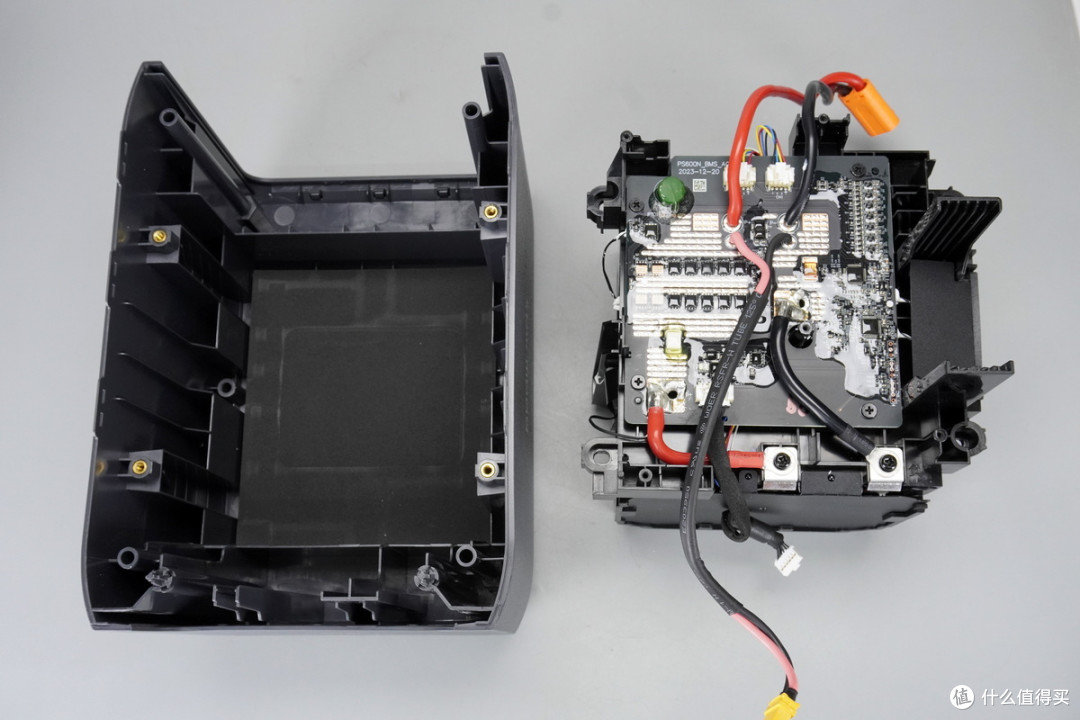

拧下固定螺丝，从壳体中取出电池组。
电池组底部设有缓冲泡棉。
壳体内部设有加强筋。
电池保护板通过螺丝固定在电池组框架上，对应保护管和电池保护芯片涂有三防漆绝缘。

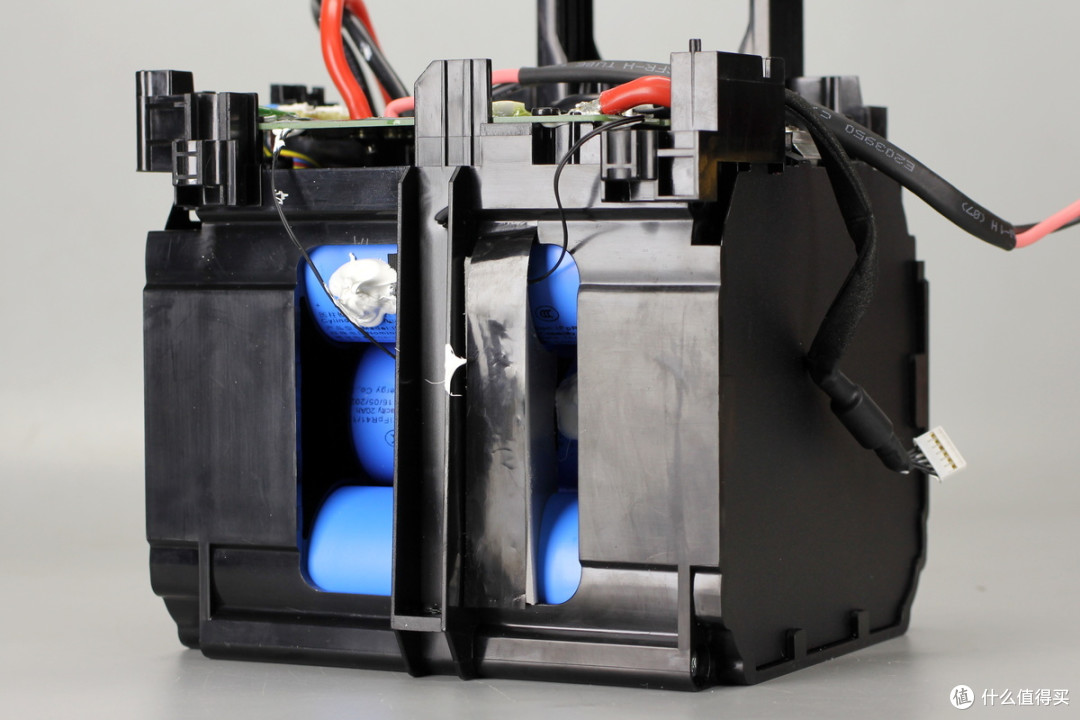

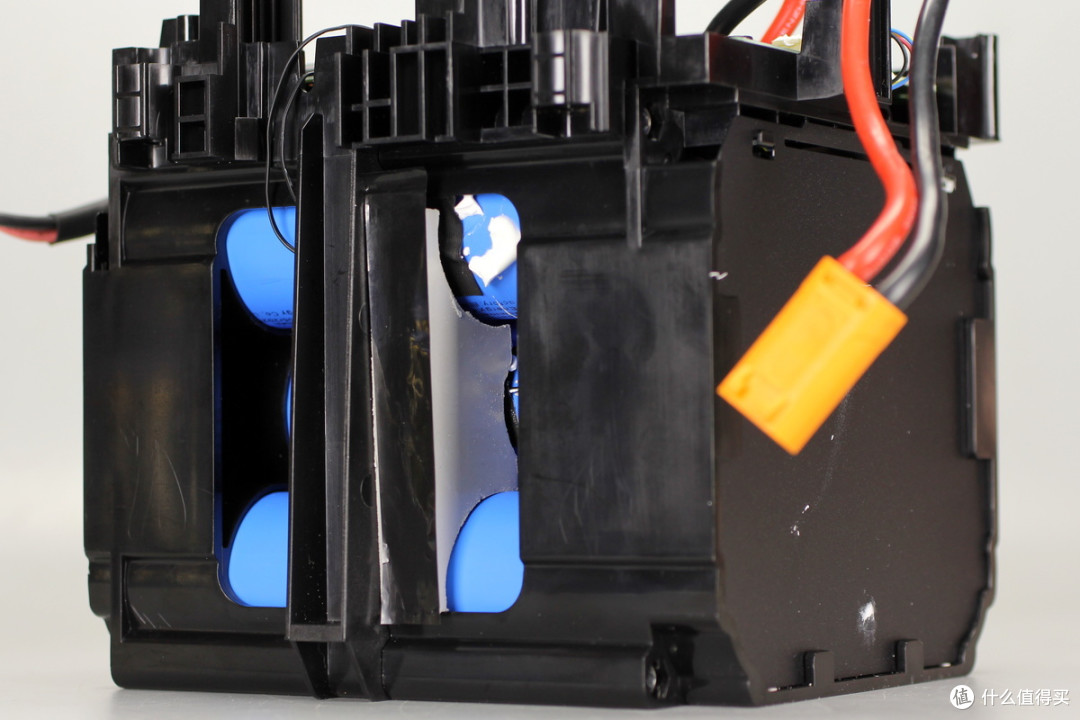

电池设有塑料框架固定。
侧面对应热敏电阻的位置设有橡胶块填充固定。

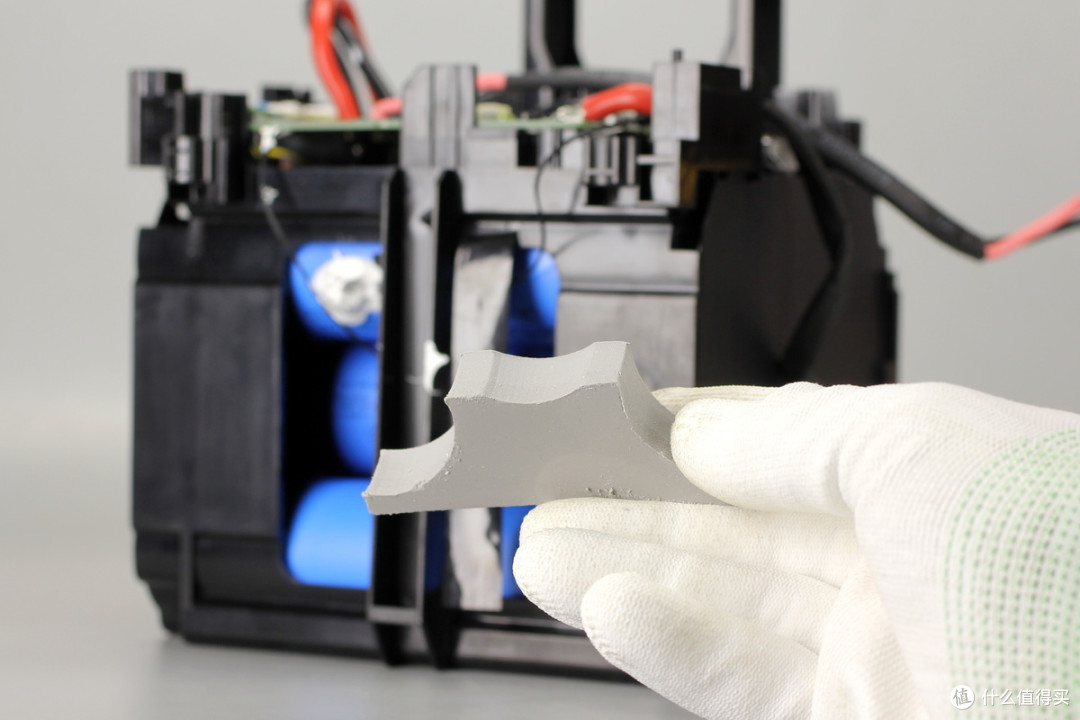

取下填充的橡胶块，继续进行拆解。

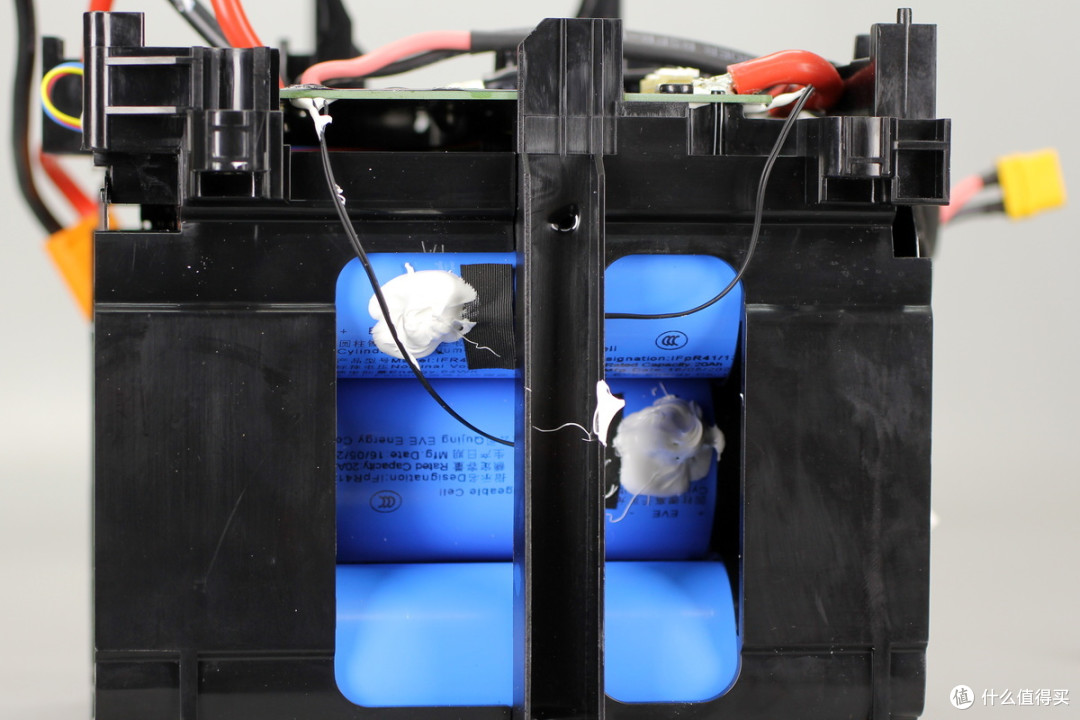

对应电池两面设有两块橡胶块填充。

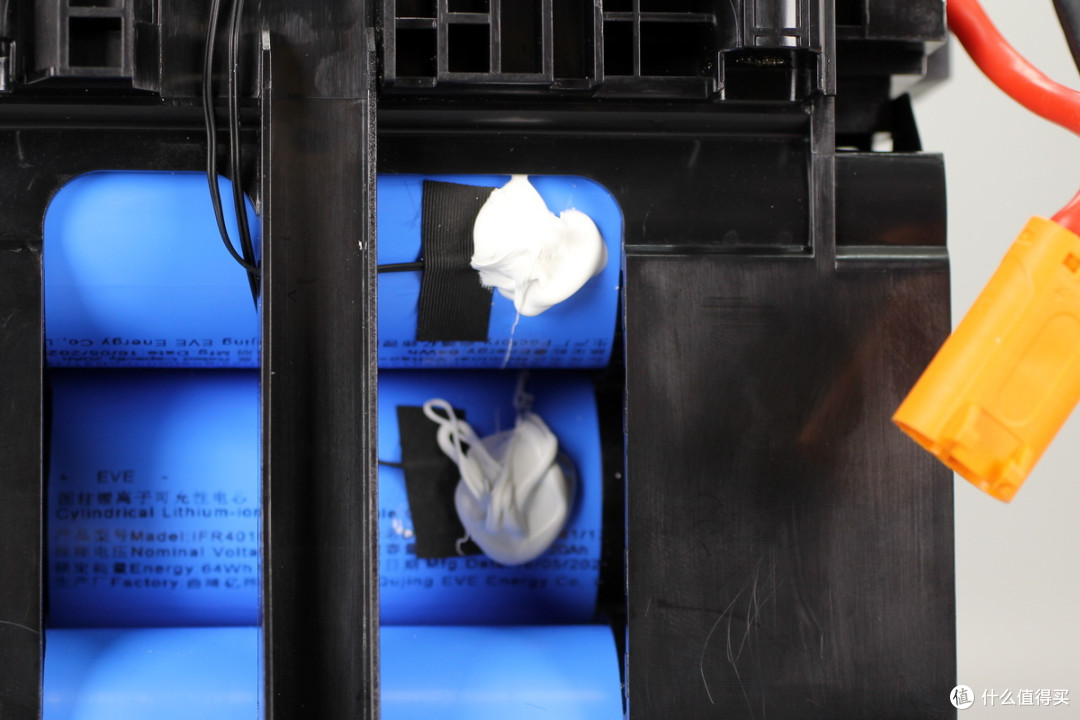

电池组侧面设有两颗热敏电阻。
另一侧也设有两颗热敏电阻。
检测电池温度的热敏电阻特写。

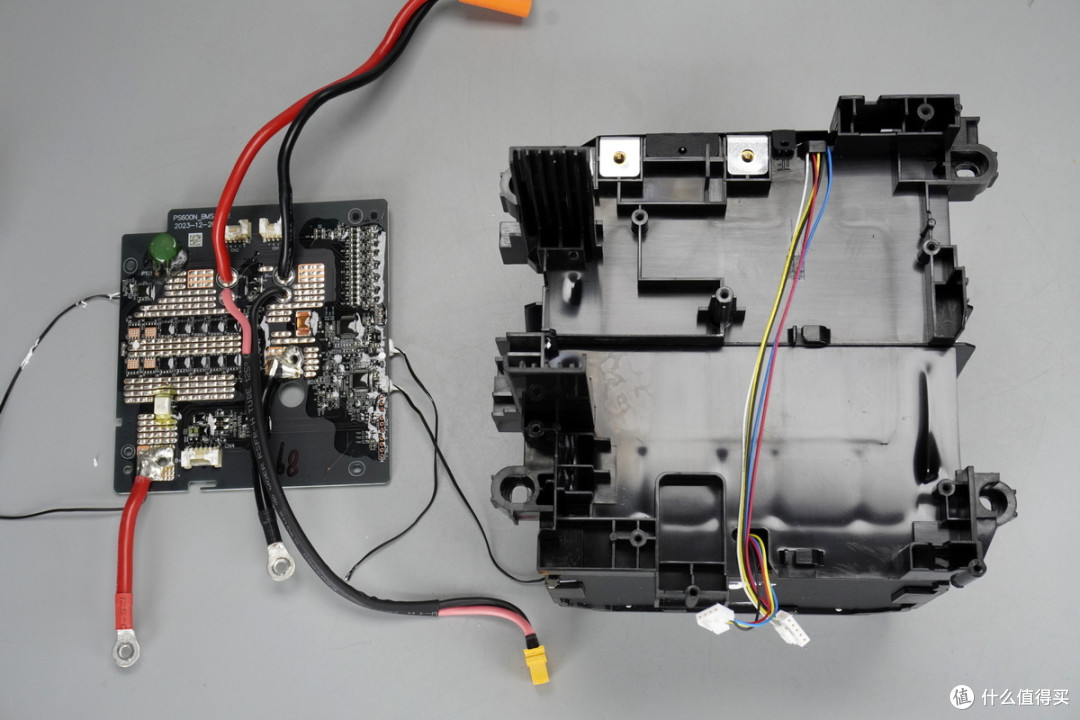

拧下固定螺丝，断开连接导线，拆下电池保护板。

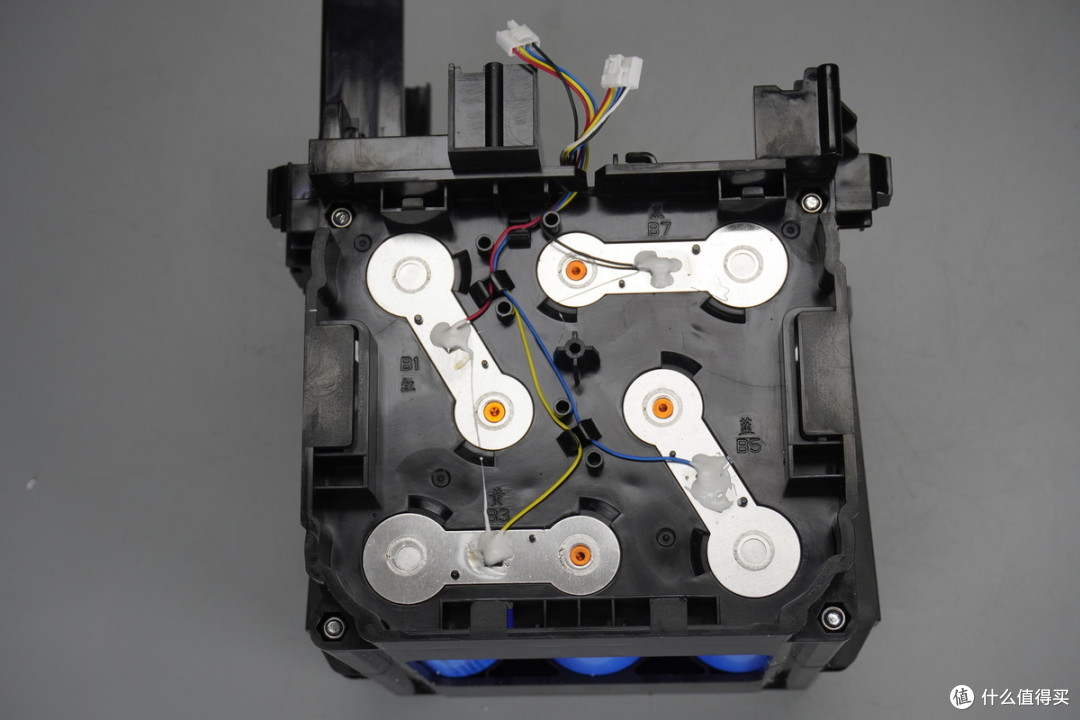

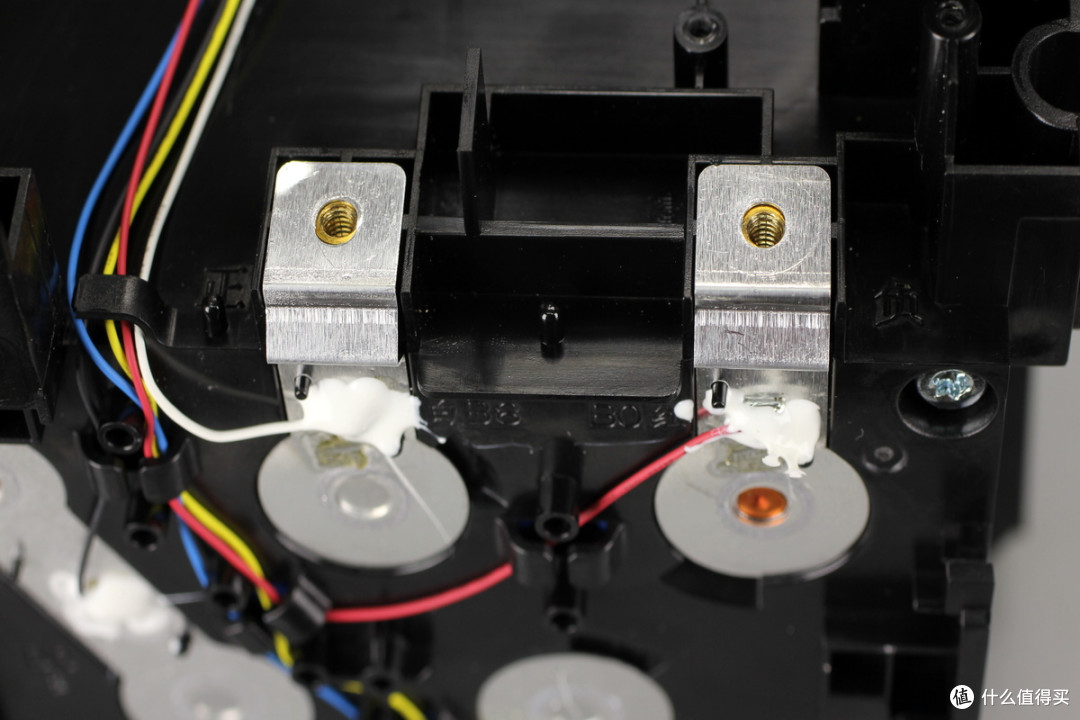

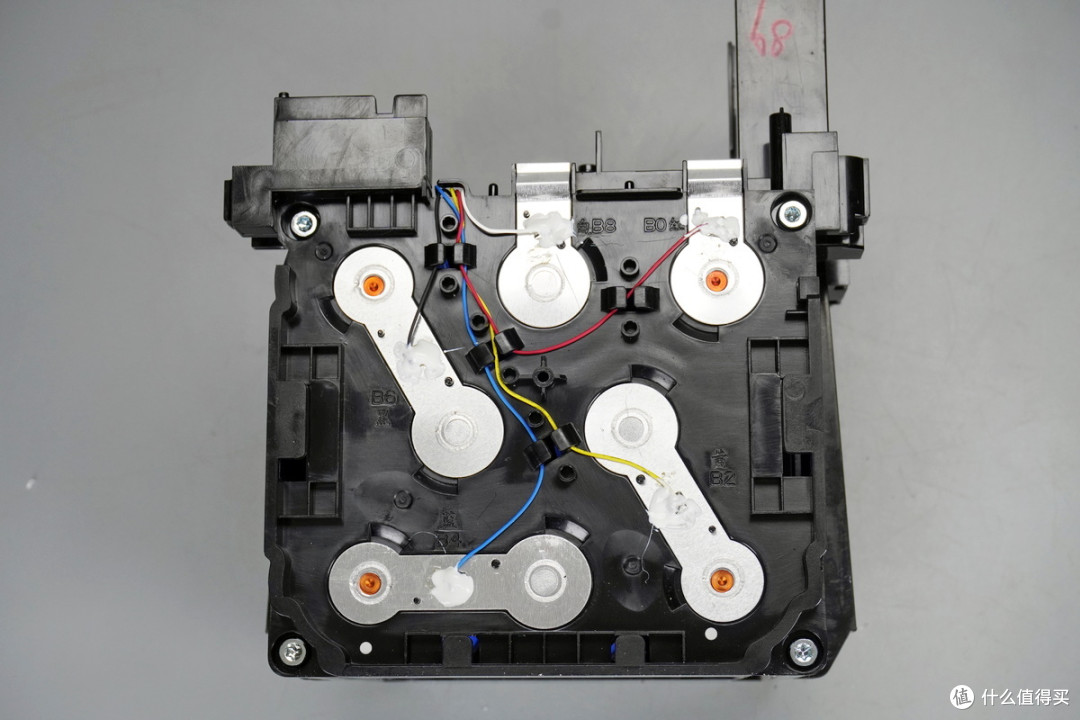

电池为8串连接，连接片焊接单体电压采样线，四角设有固定螺丝。
另一面也焊接单体电压采样线，四角设有防松螺母。
塑料壳体标注导线颜色。
连接片开孔穿过壳体定位柱定位。
导线对应标注颜色，焊点打胶绝缘加固。

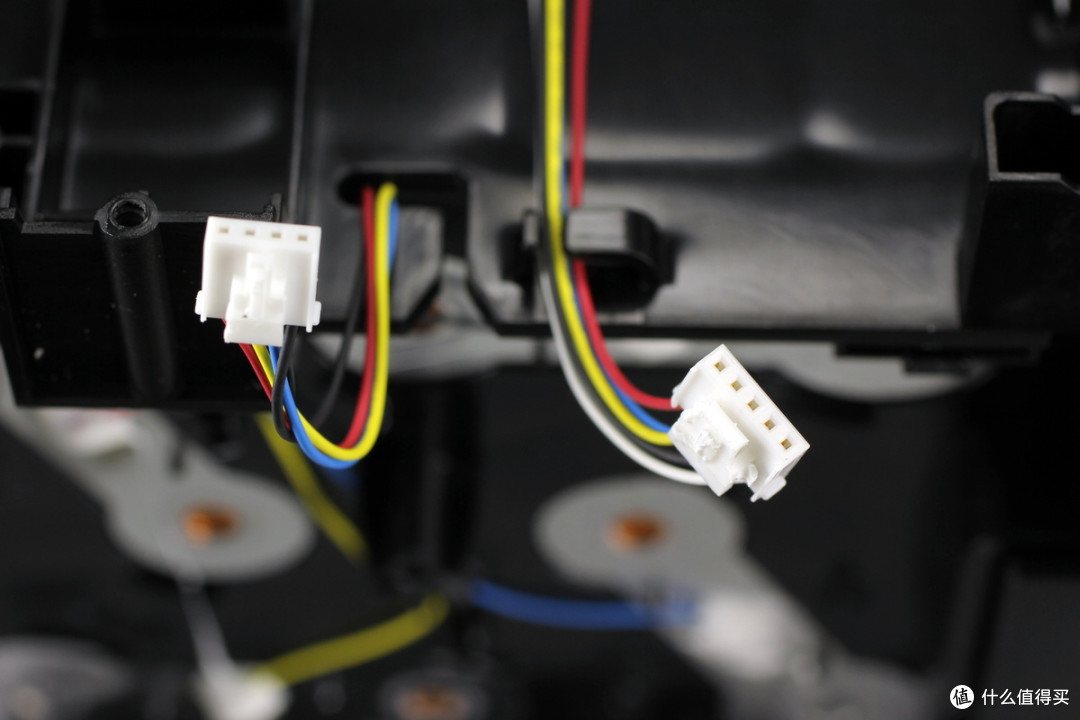

连接保护板的单体电压检测线插头特写。

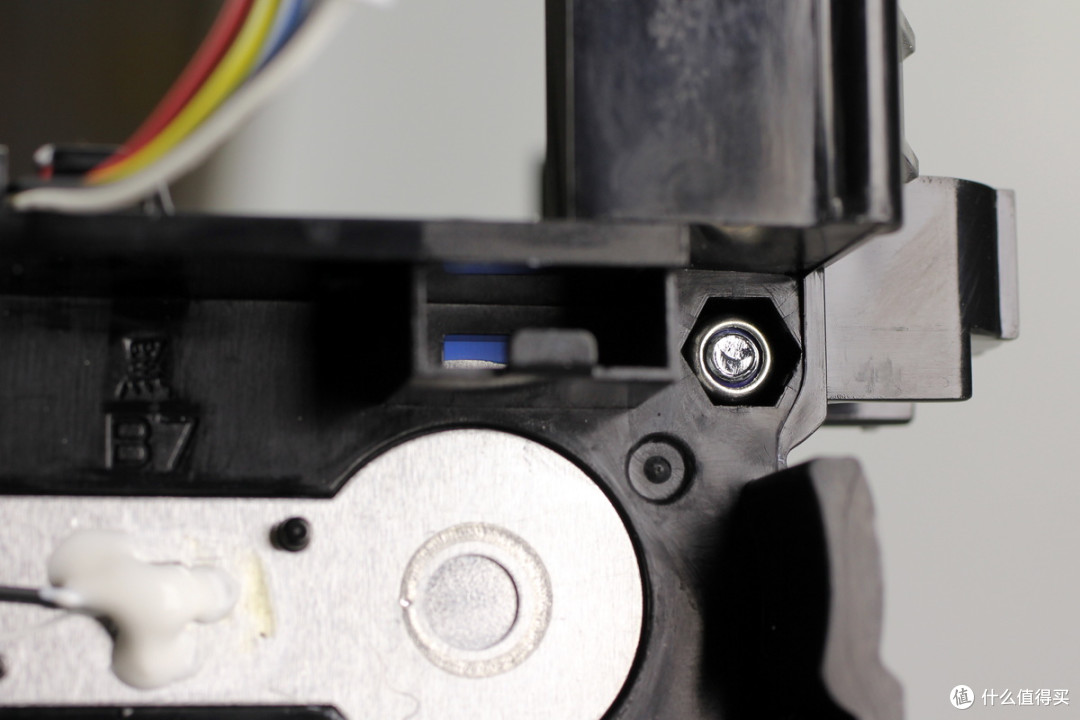

固定壳体的防松螺母特写。

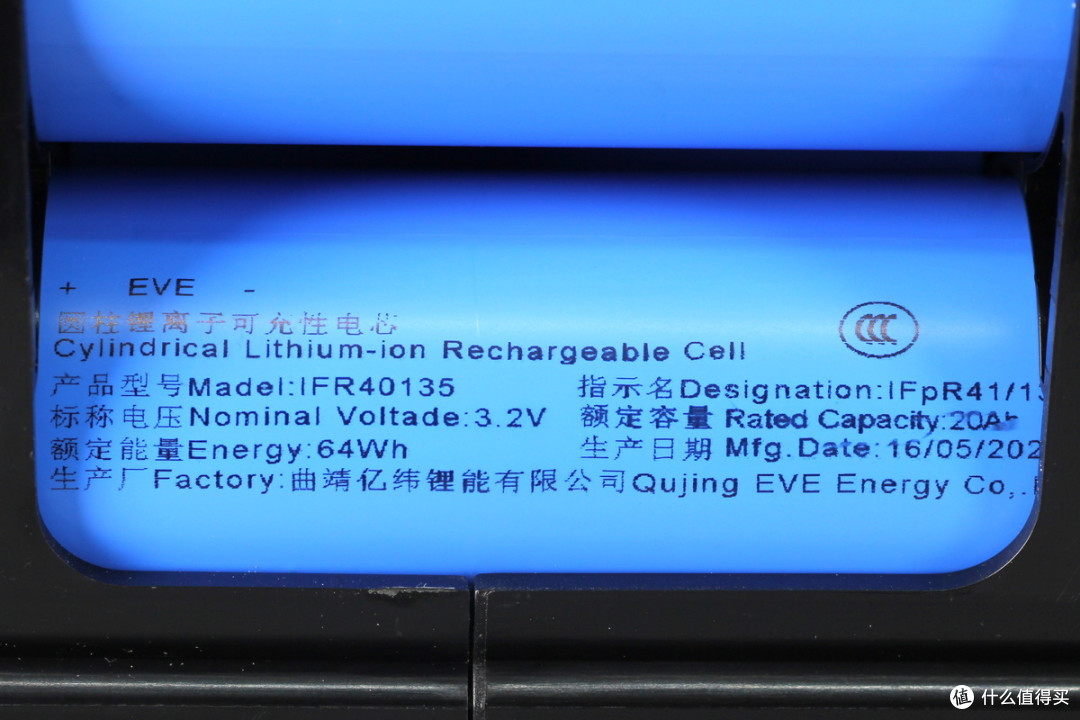

磷酸铁锂电池来自亿纬锂能，型号IFR40135，标称电压3.2V，额定容量20Ah，额定能量64Wh，共8节电池串联连接，组成512Wh能量。

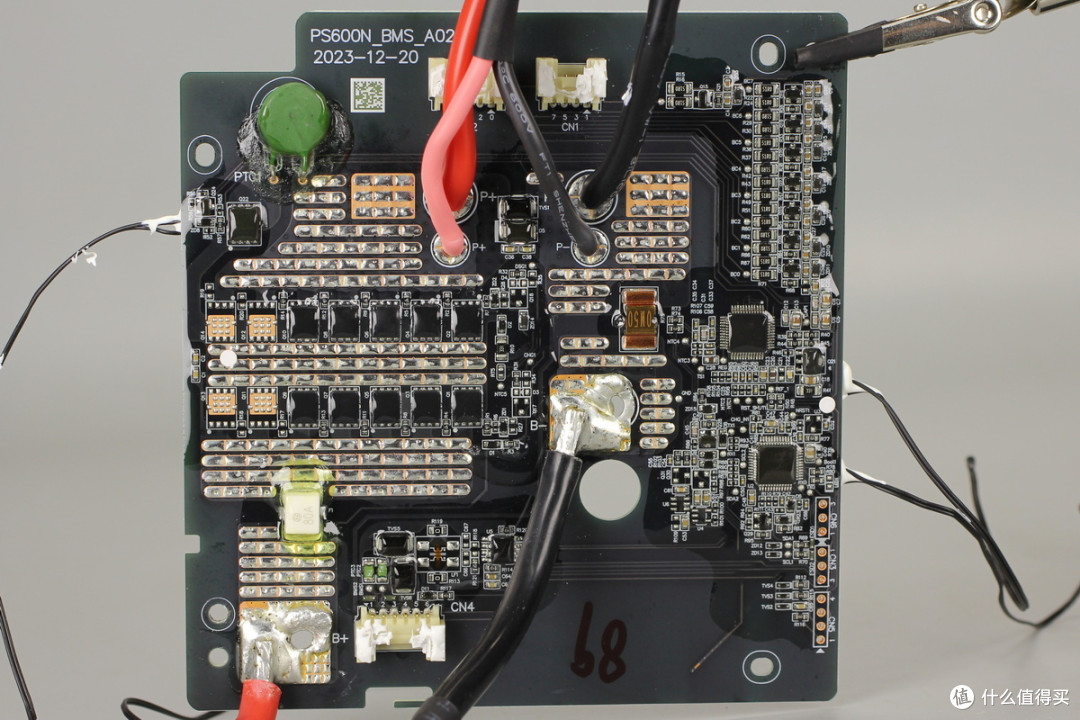

电池保护管左侧设有预充电开关管，热敏电阻。中间位置设有电池保护管，下面设有保险丝。右侧上方设有电池均衡电路，中间位置设有电池保护芯片，检流电阻，下方设有MCU。

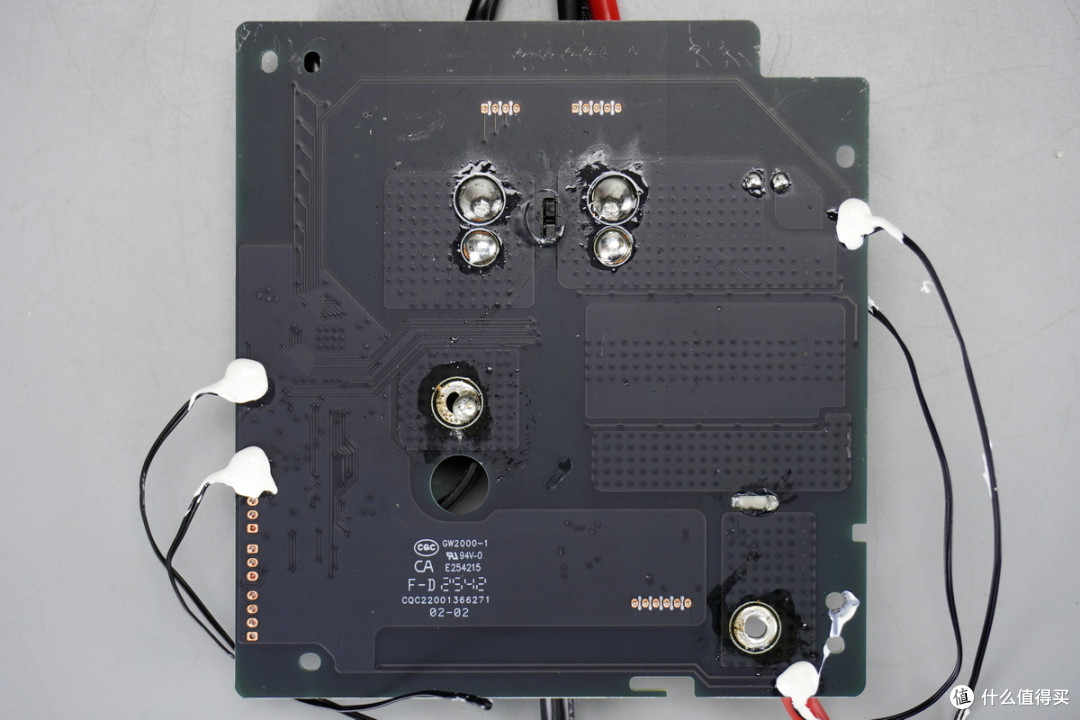

电池保护板背面焊接NTC热敏电阻，焊点打胶加固绝缘。

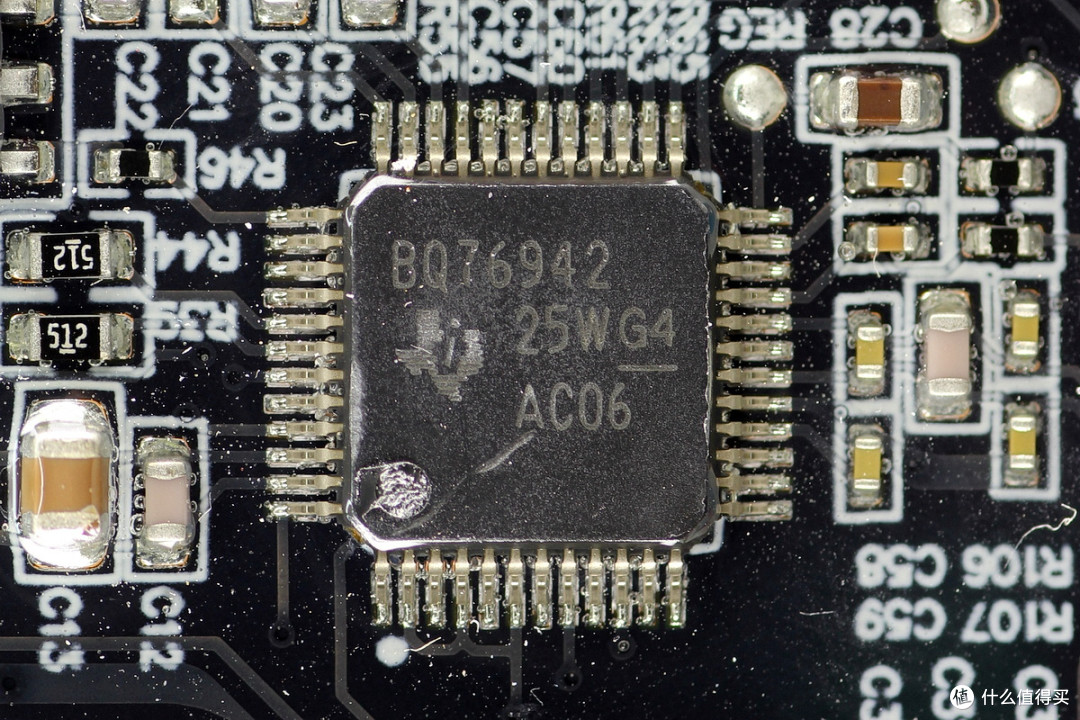

电池保护芯片来自德州仪器，型号BQ76942，是一颗适用于3节到10节串联电池的多节电池监测器和保护器，适用于锂电池、锂聚合物和磷酸铁锂电池应用，芯片内部集成两个独立的ADC，支持电压和电流同步采样，具备I2C，SPI和HDQ接口，采用TQFP48封装。

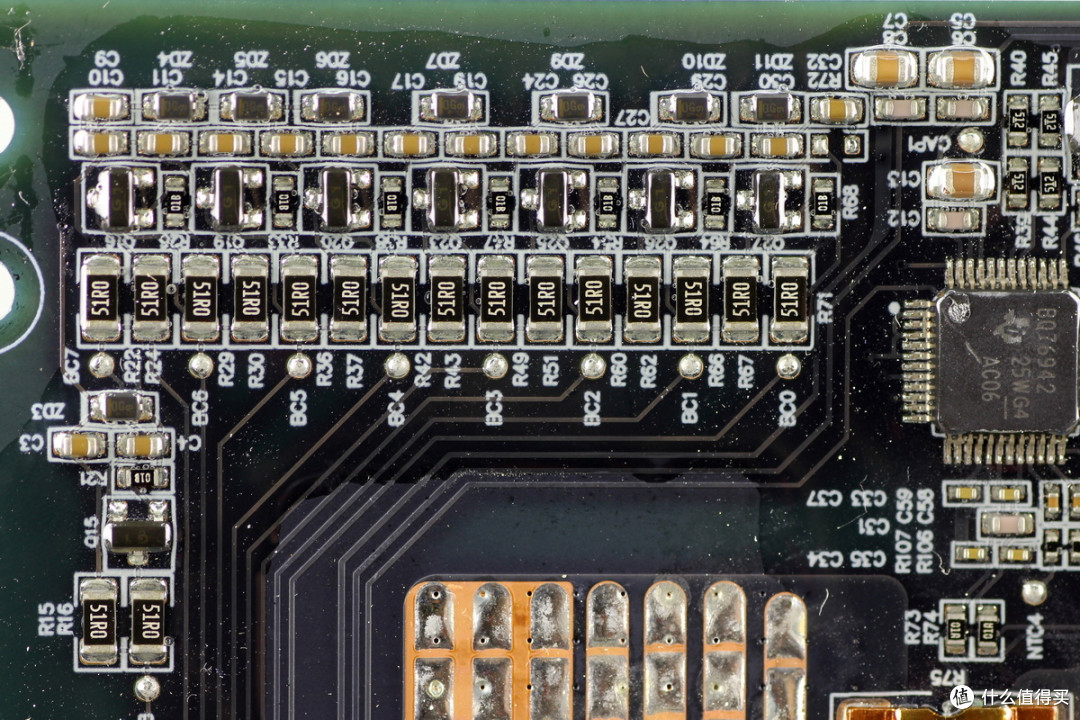

电池均衡开关管和均衡电阻特写，共8组对应8串电池。

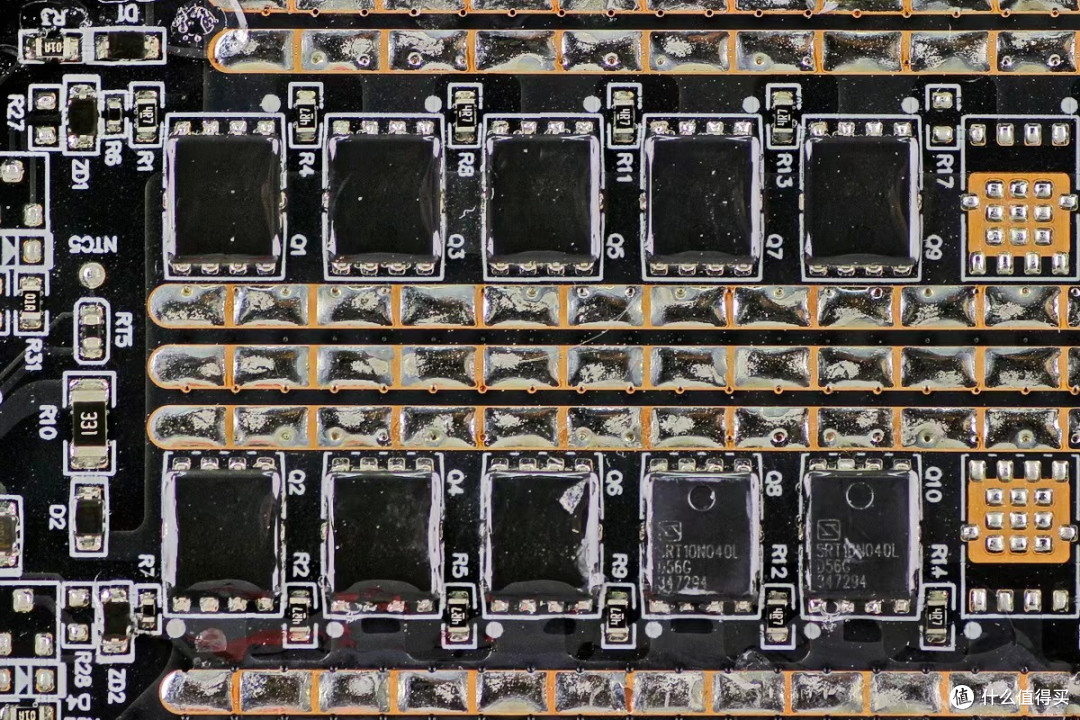

保护板设有10颗电池保护管。
电池保护管来自尚阳通，型号SRT10N040L，NMOS，耐压100V，导阻3.3mΩ，采用PDFN5*6封装。

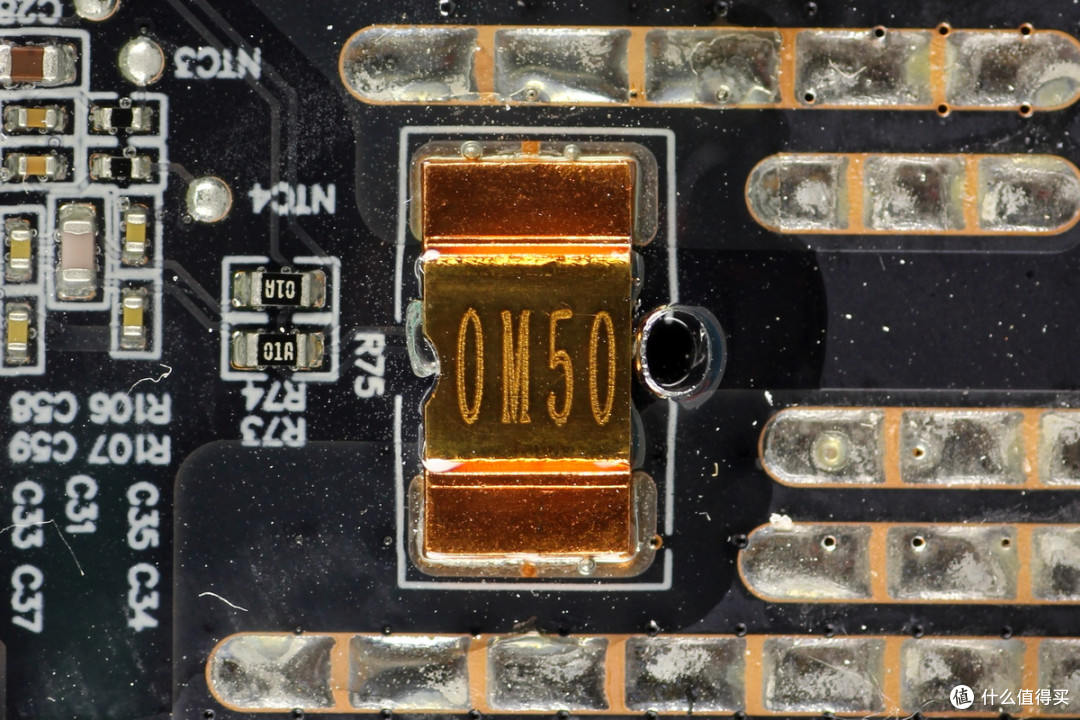

0.5mΩ取样电阻用于检测电池组电流。
电池保险丝来自福佑斯，为20F系列贴片保险丝，型号20F2800，规格为80A，用于过流保护。
预充电开关管来自扬杰科技，型号YJG40GP06A，PMOS，耐压-60V，导阻16mΩ，采用PDFN5060封装。

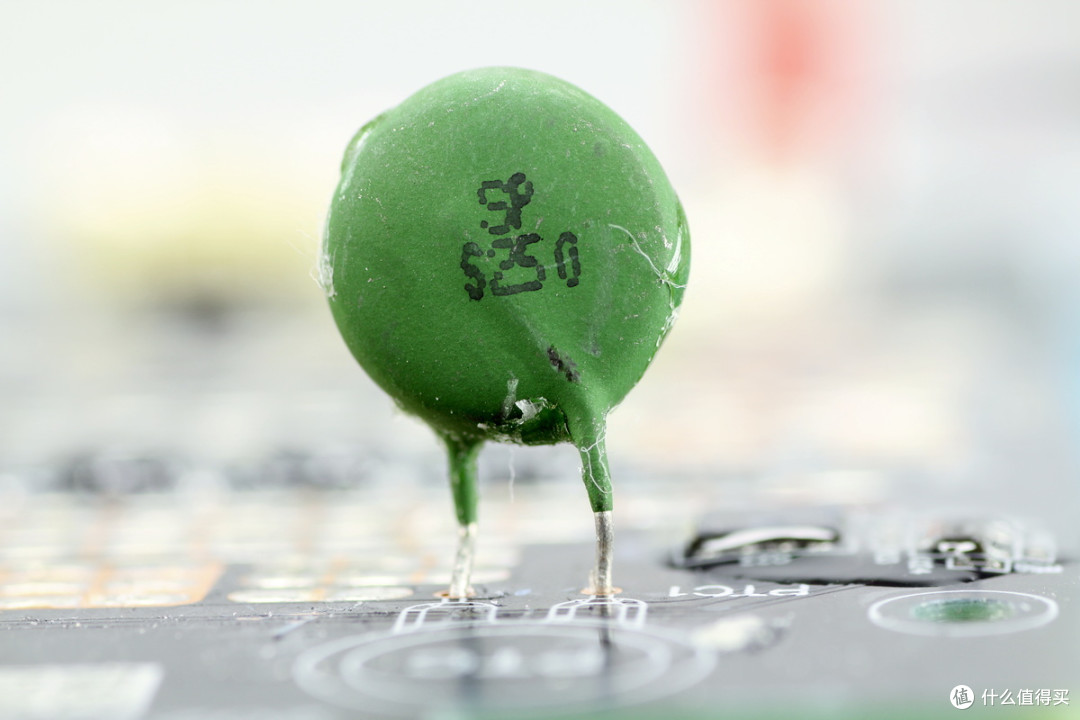

PTC热敏电阻丝印SP S250。

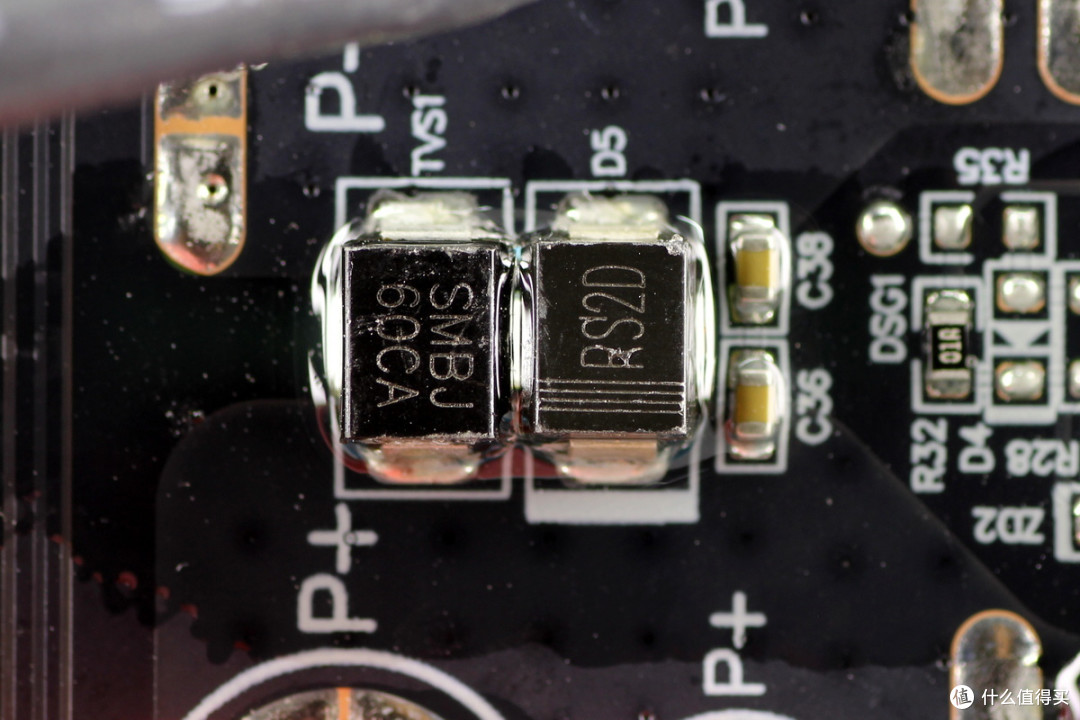

用于浪涌保护的TVS和防反接保护的二极管特写。

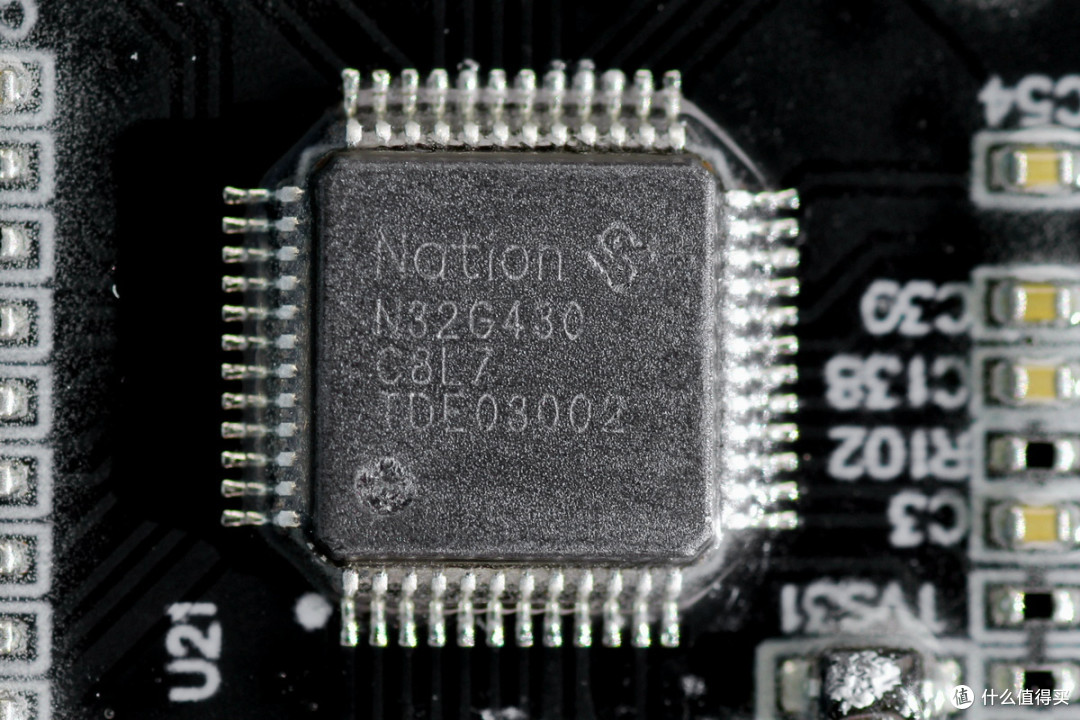

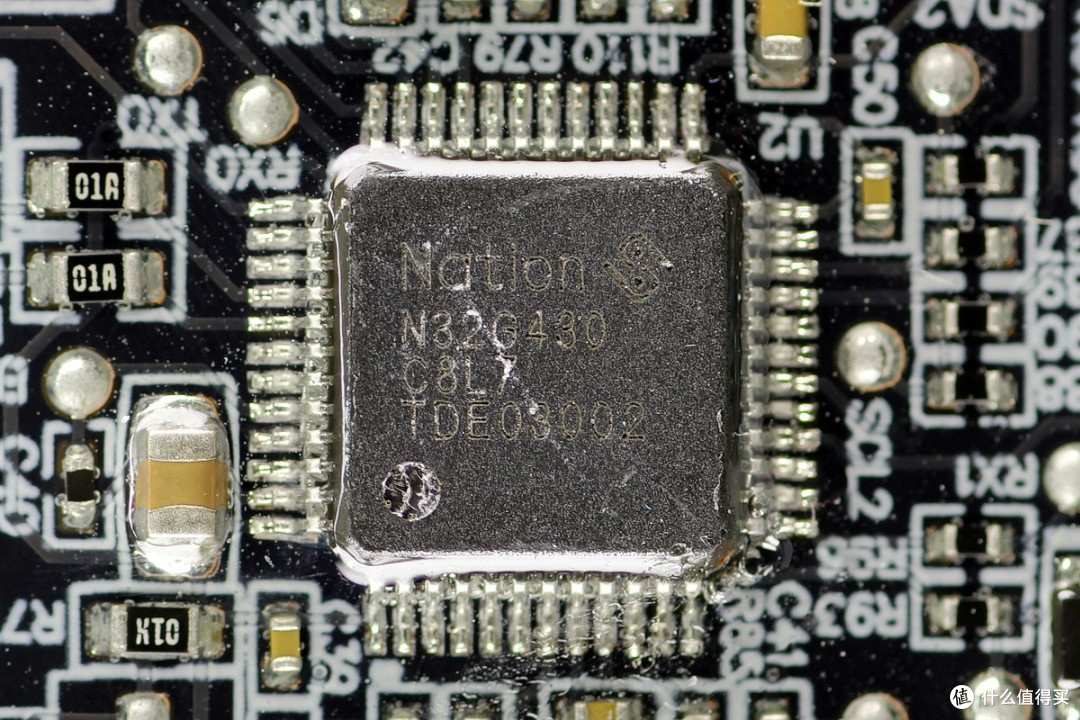

MCU来自国民技术，型号N32G430C8L7，芯片内置32位ARM Cortex-M4F内核，支持浮点运算和DSP指令，最高工作频率128MHz，内置64KB FLASH和16KB SRAM，支持2.4-3.6V工作电压，具备SPI、I2S、I2C、UART、USART和CAN通讯接口，采用LQFP48封装。

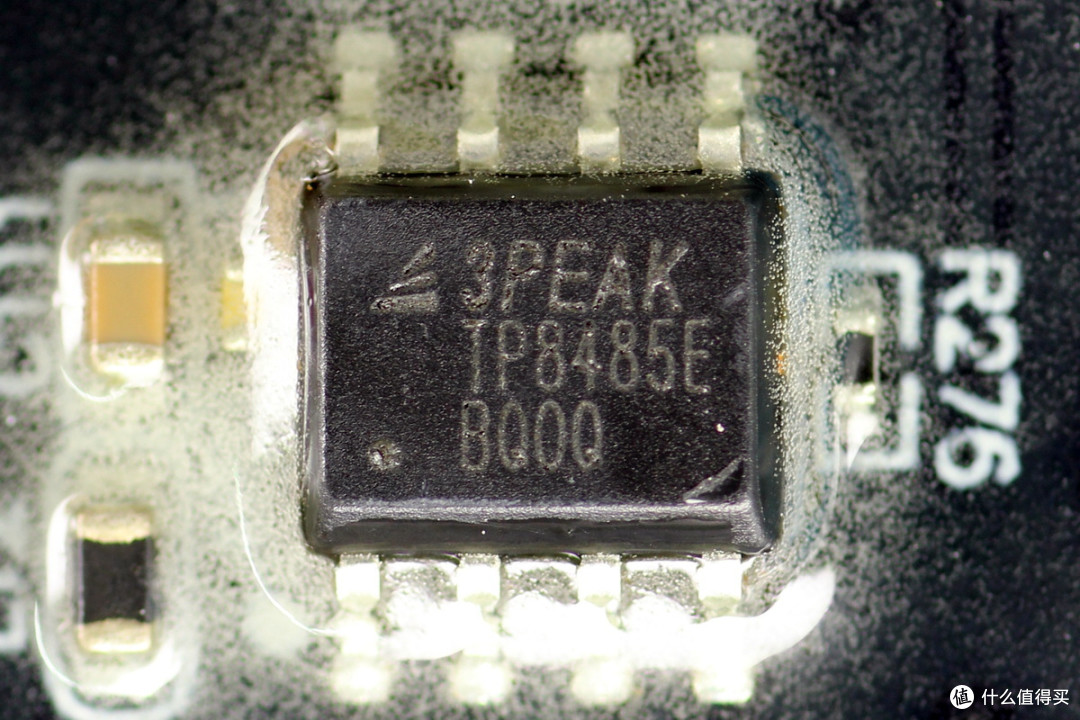

收发器来自思瑞浦，型号TP8485E，是一颗具有±12kV ESD保护和全套失效保护的RS-485收发器，支持RS-485和RS-422标准，支持3-5.5V工作电压，采用SOIC-8封装。

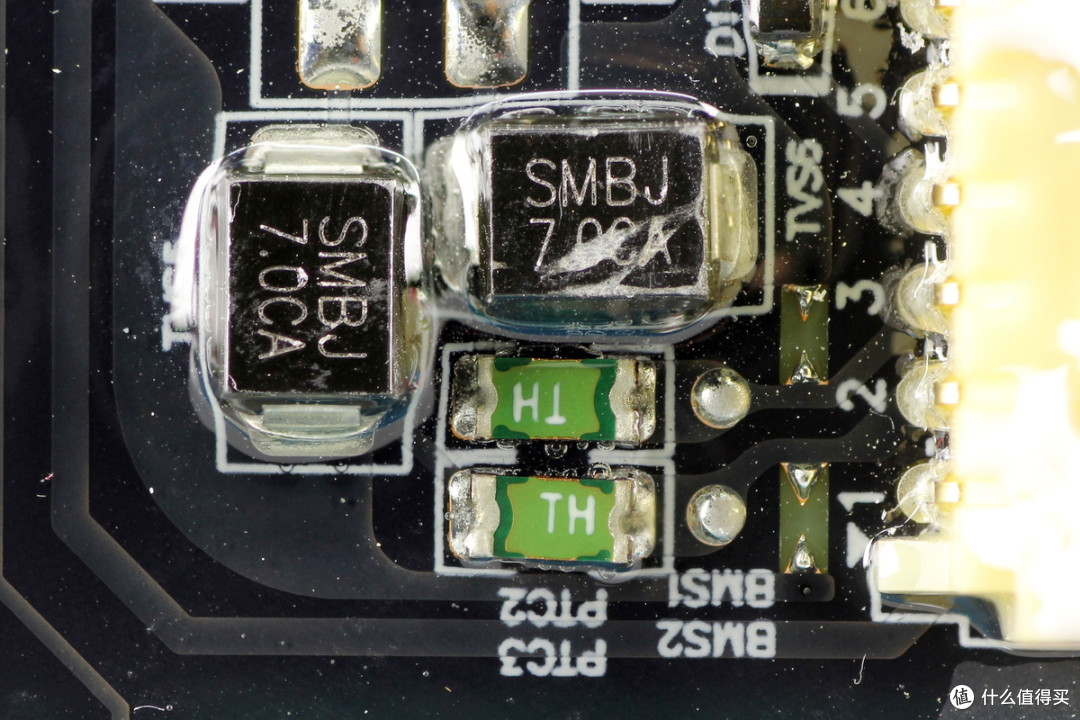

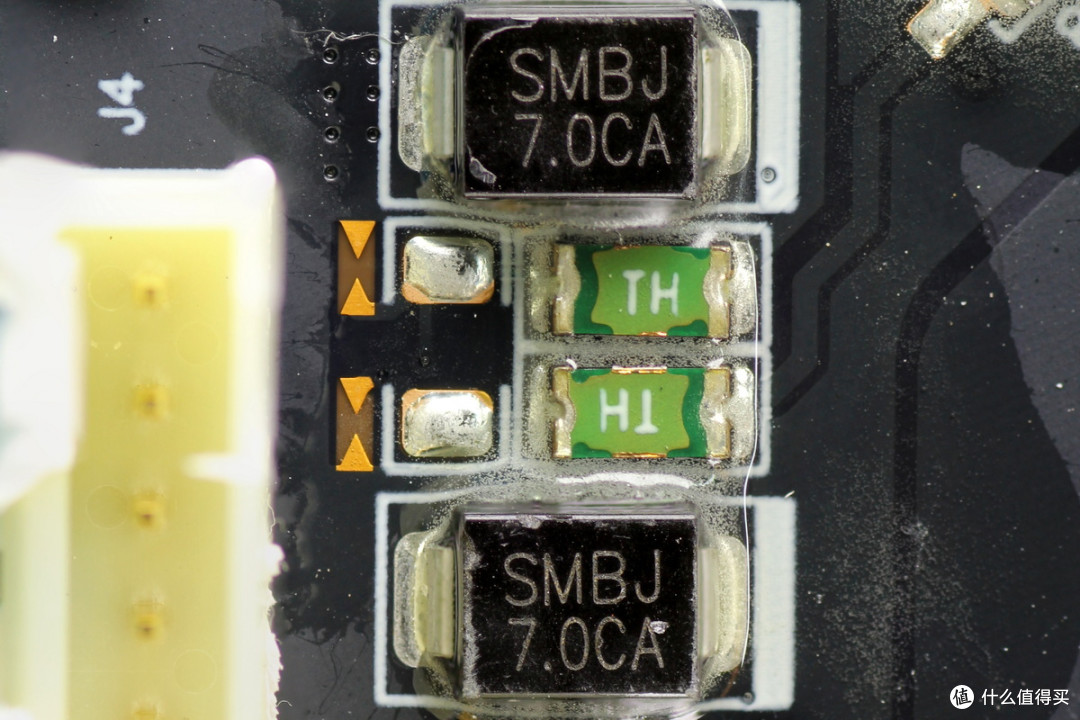

用于数据线过电压保护的TVS和过电流保护的PTC热敏电阻特写。

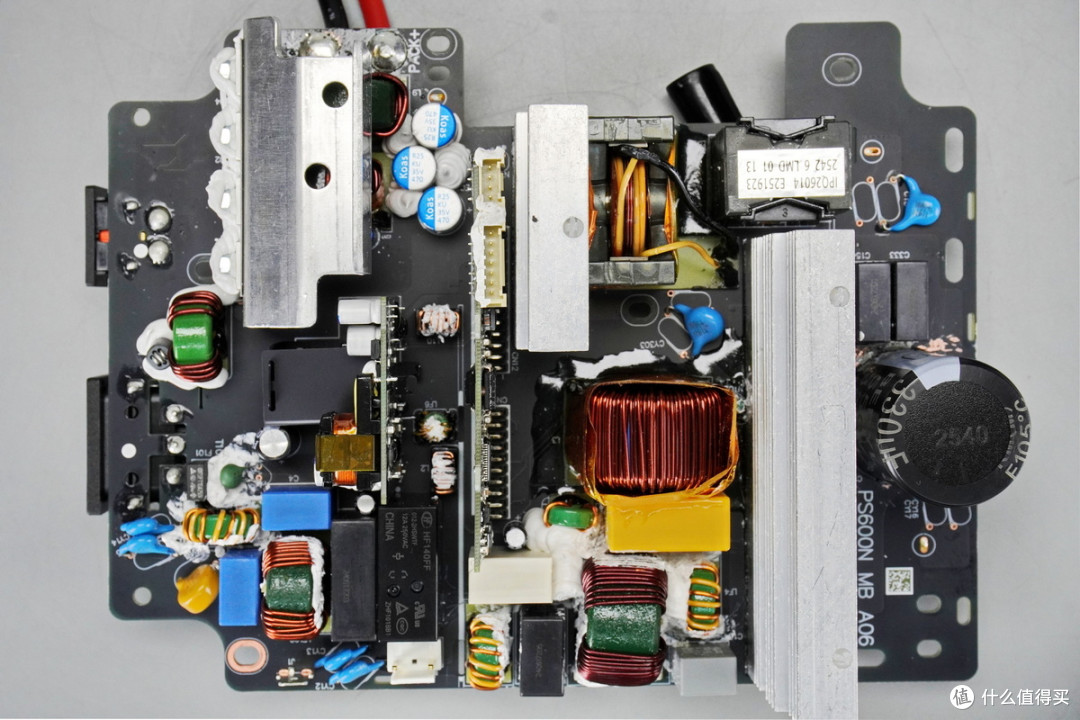

双向逆变模块正面一览，左侧上方设有直流输入插座，滤波电感，下方设有交流输入插座，Y电容，共模电感，压敏电阻，安规X2电容和继电器。上方设有同步升降压开关管散热片，滤波电感，磁环电感和滤波电容，下方设有辅助电源小板。
中间位置设有垂直控制小板，小板右侧上方设有散热片，右侧设有变压器，谐振电感和谐振电容。右侧长条形散热片设有LLC开关管和输出调制管。散热片左侧设有PFC电感，安规X2电容，共模电感和继电器，右侧设有高压滤波电容。

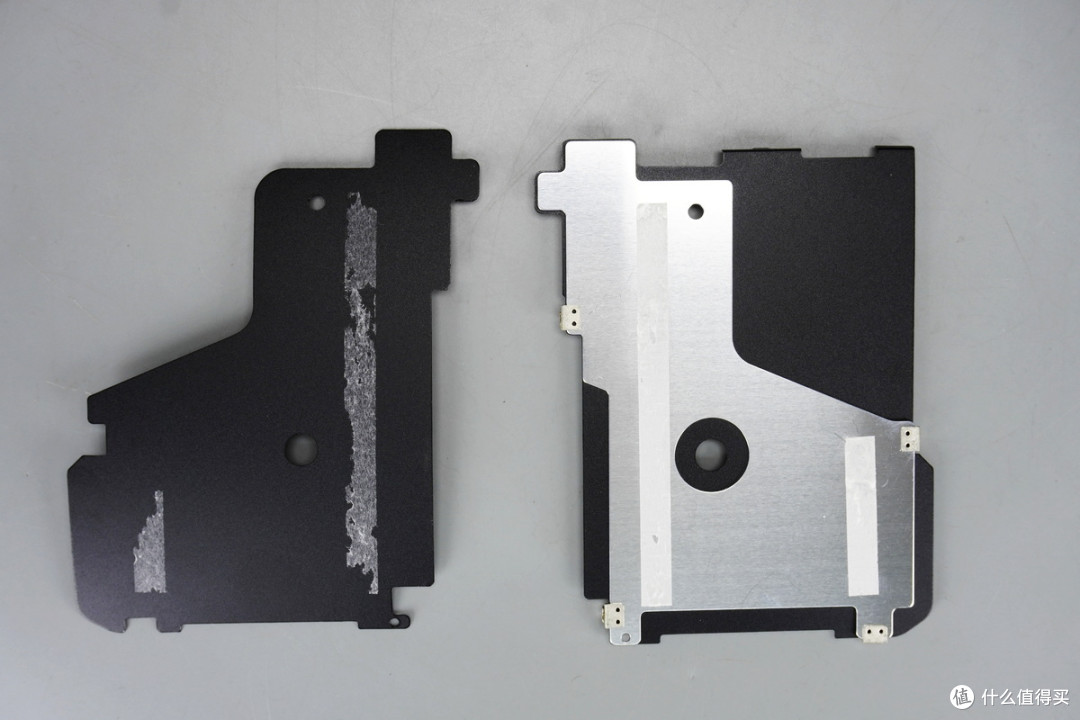

双向逆变模块背面焊接铝片。
铝片通过双面胶粘贴麦拉片绝缘。
PCBA模块背面涂胶导热。

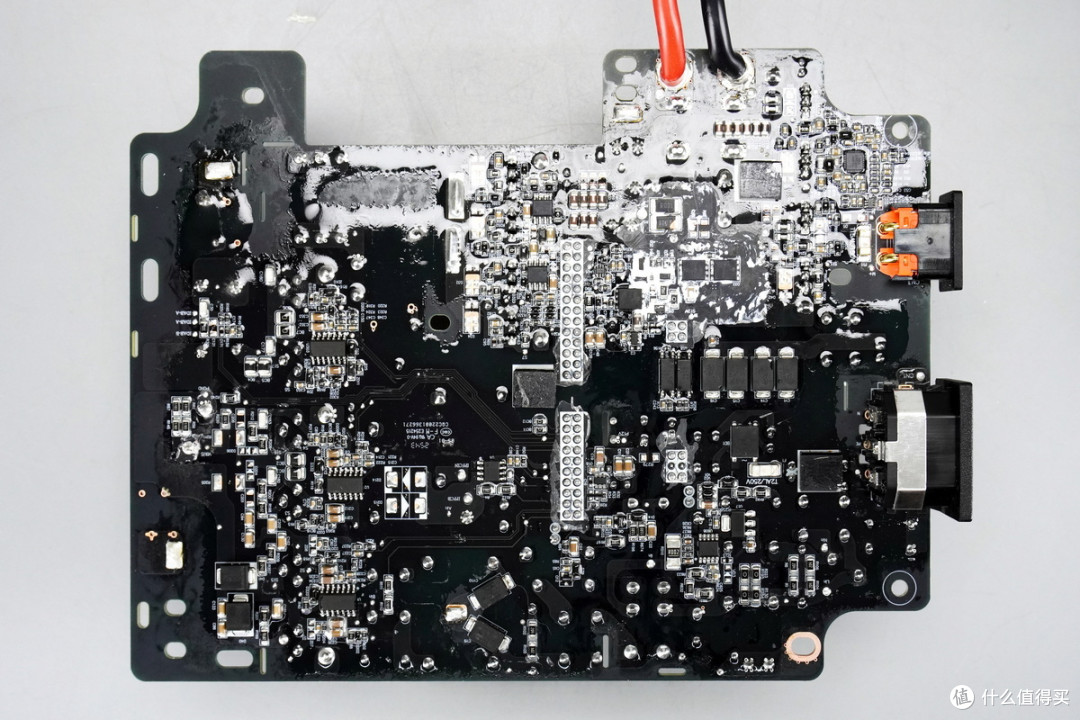

清理掉导热胶，PCBA模块背面一览，左侧设有三颗半桥驱动器，中间位置设有栅极驱动器，电流检测芯片，贴片Y电容。左侧设有同步升降压控制器，整流桥，电量检测芯片，贴片Y电容和取样电阻。

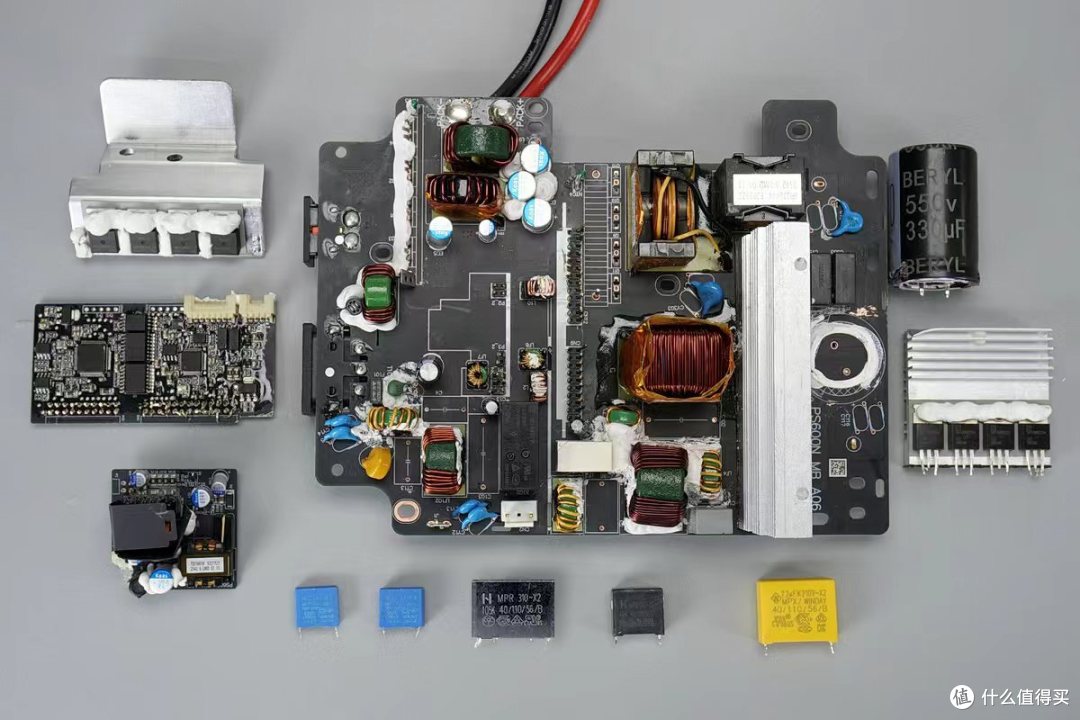

焊接拆下控制小板，开关管和辅助电源小板等元件，继续进行拆解。
电池端通过导线焊接连接，设有共模电感，滤波电容和磁环电感。滤波电容来自东佳，规格为35V470μF，还有一颗规格为50V47μF。

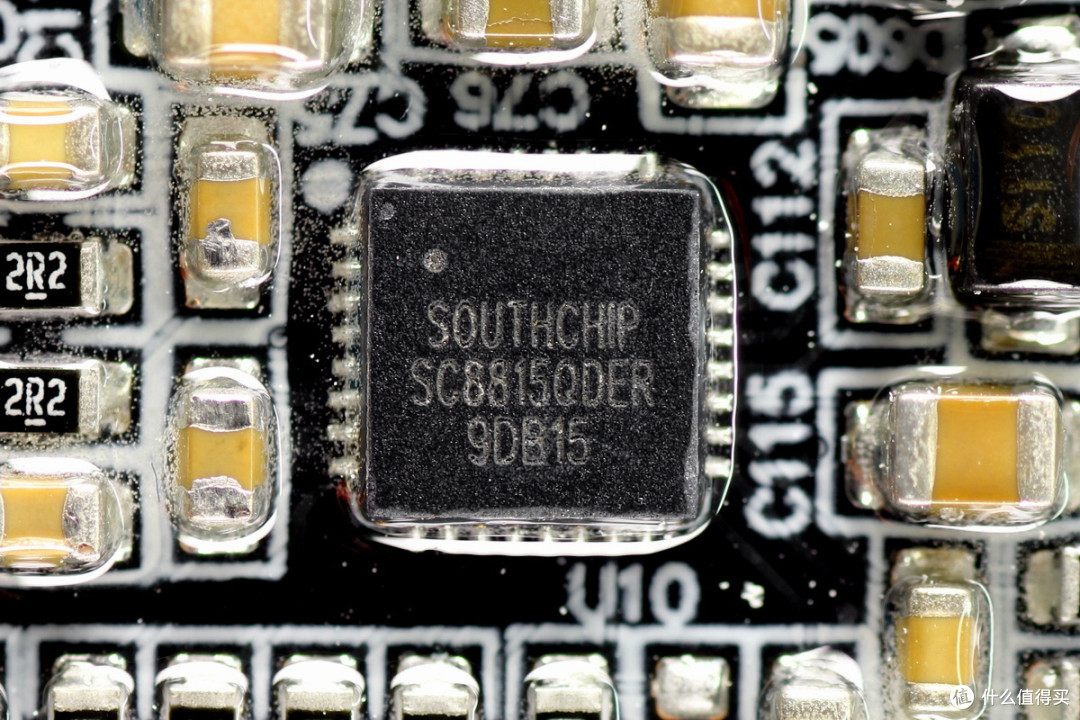

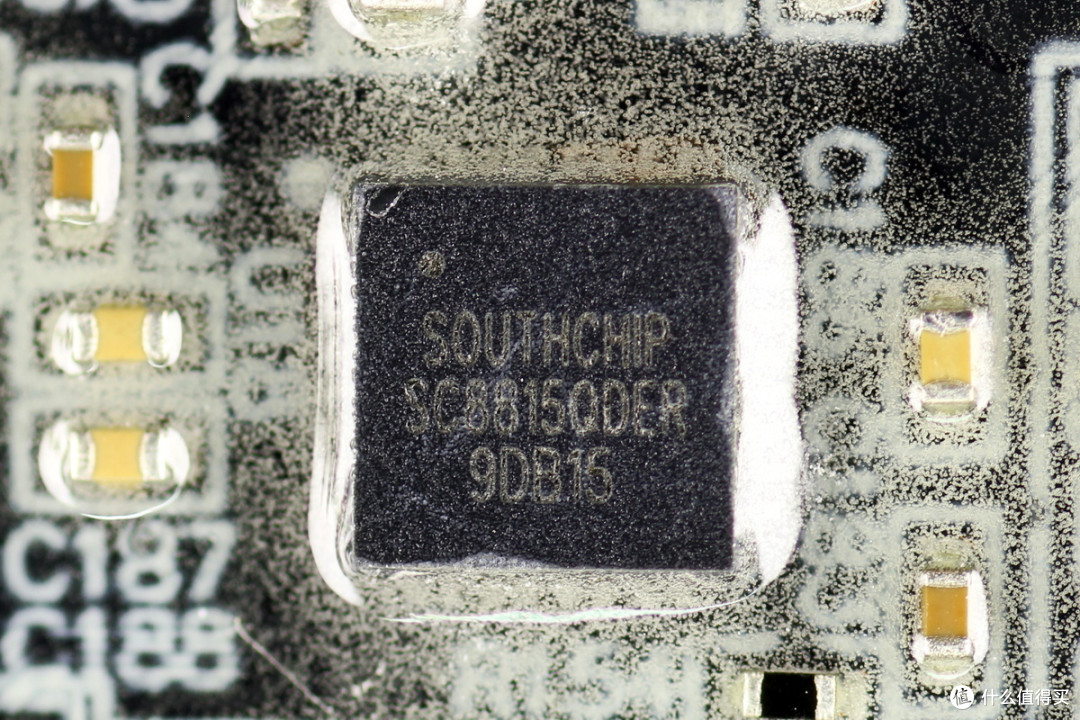

同步升降压控制器来自南芯科技，型号SC8815，是一款带I2C接口的同步升降压充电控制器，同时支持电池反向放电工作。芯片支持VBAT电池端36V高压工作，因此在适配器电压高于、低于或者等于电池电压时，均能保证1-6节锂电池应用。
当工作系统需要电池提供能量时，SC8815支持电池反向放电工作，输出设定的电压，并且放电最高电压可达36V。用户通过I2C接口可以很方便地选择充电/放电模式，设置充电电流、充电电压、反向放电电压、限流值、开关频率及其它参数等。
SC8815内部集成的10位ADC，可以方便用户实时检测读取VBUS/VBAT电压和电流，另外，SC8815还可以支持适配器和设备的插拔检测，最大限度的减少外围电路及PCB Space，使系统设计极大地简化。SC8815支持内部限流保护、过压保护、输出短路保护和过温保护，从而保证了各种异常情况下的安全。SC8815提供32脚的4x4 QFN封装。
南芯科技 SC8815 资料信息。
散热片上固定同步升降压开关管。
开关管来自维安，型号WMK048NV6LG4，NMOS，耐压65V，导阻3.8mΩ，采用TO-220封装。
直流输入XT60插座特写。
电流检测芯片来自思瑞浦，丝印9A1，型号TP181A1，是一颗零漂移，双向电流检测放大器，采用SC70封装。

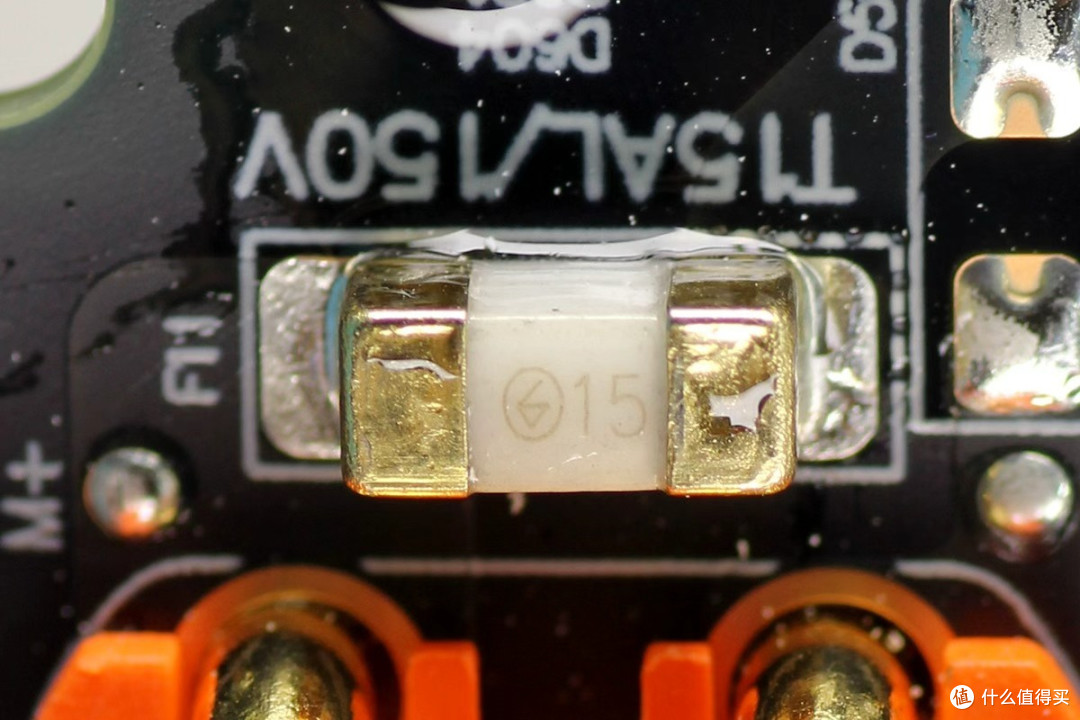

贴片保险丝规格为15A150V。

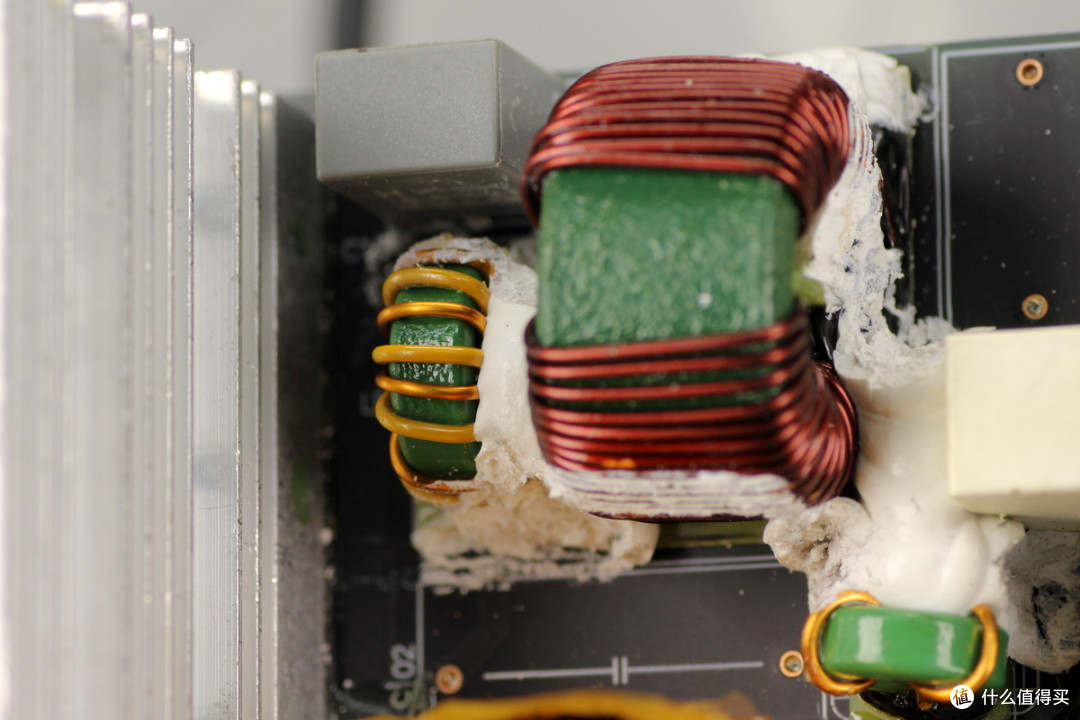

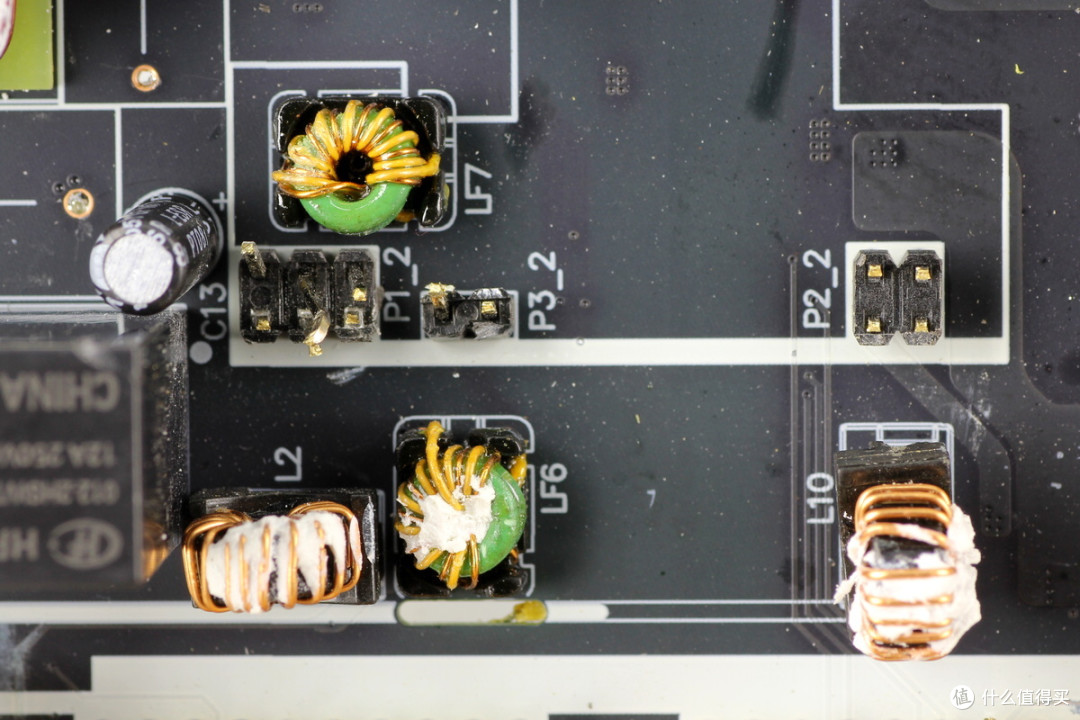

两颗滤波电感特写，底部打胶加固。
两颗1mΩ电阻并联用于检测输入直流电流。
电流检测芯片采用思瑞浦TP181A1。

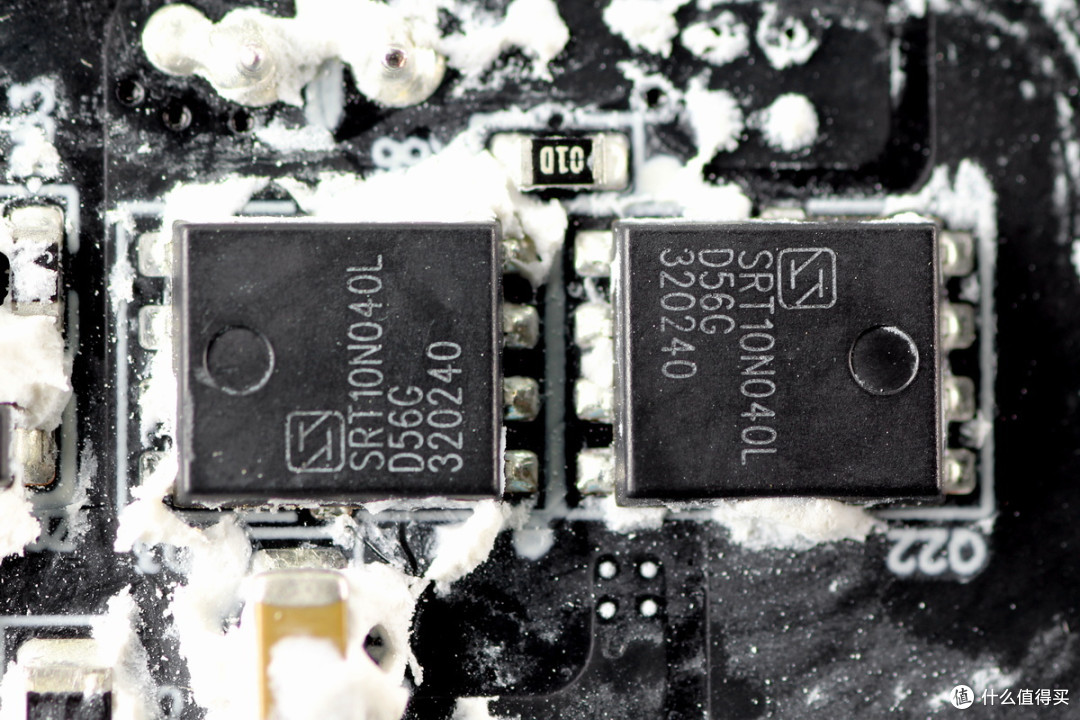

开关管采用尚阳通SRT10N040L。
另一颗开关管来自扬杰科技，型号YJG15GP10A，PMOS，耐压-100V，导阻75mΩ，采用PDFN5*6封装。

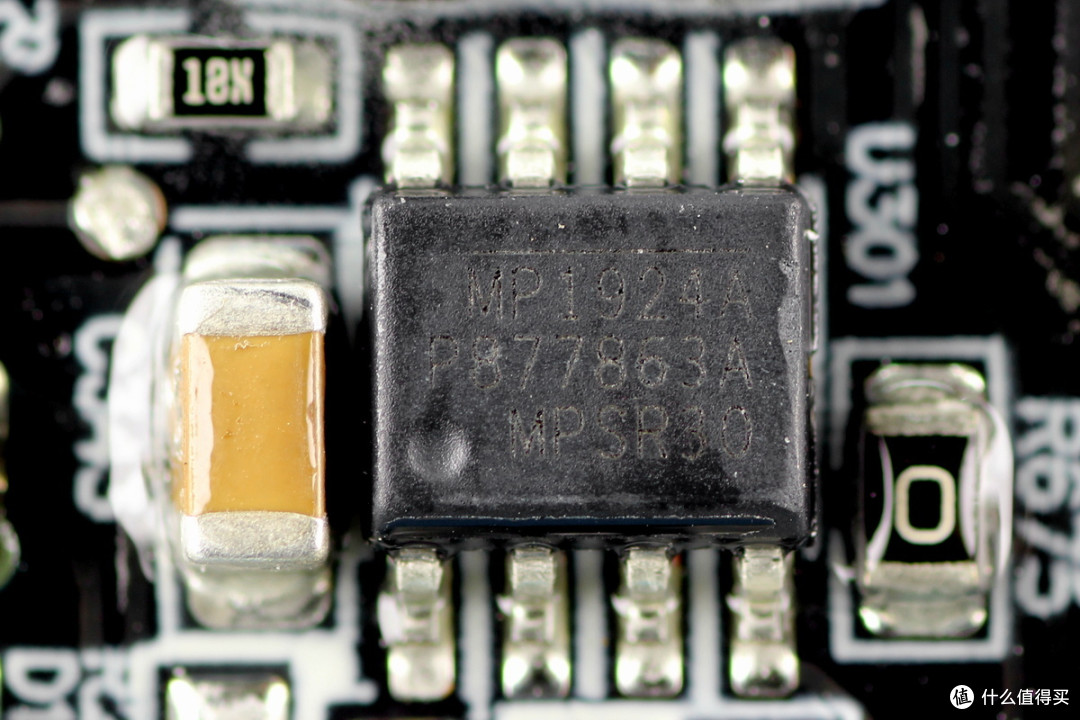

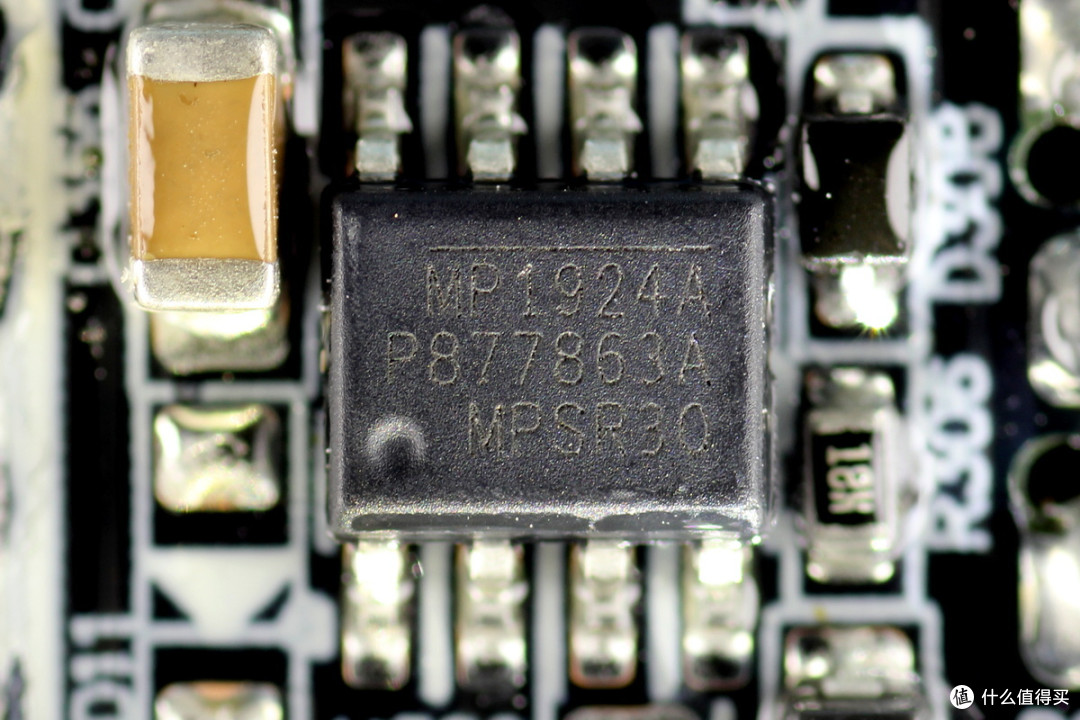

半桥驱动器来自芯源系统，型号MP1924A，是一颗100V耐压，4A输出电流的高频半桥驱动器，芯片内部集成自举二极管，高低端驱动通道颗独立控制，匹配时延小于5ns，采用SOIC-8封装。
另一颗驱动器型号相同。
散热片固定开关管，用于逆变升压和同步整流。

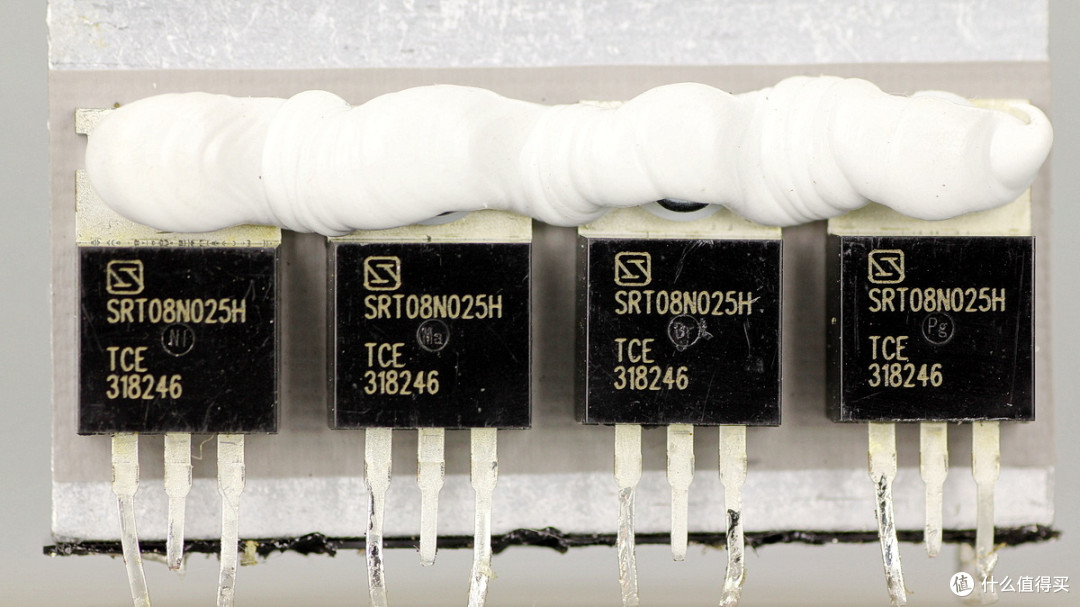

开关管来自尚阳通，型号SRT08N025H，NMOS，耐压80V，导阻2.5mΩ，采用TO-220C封装。

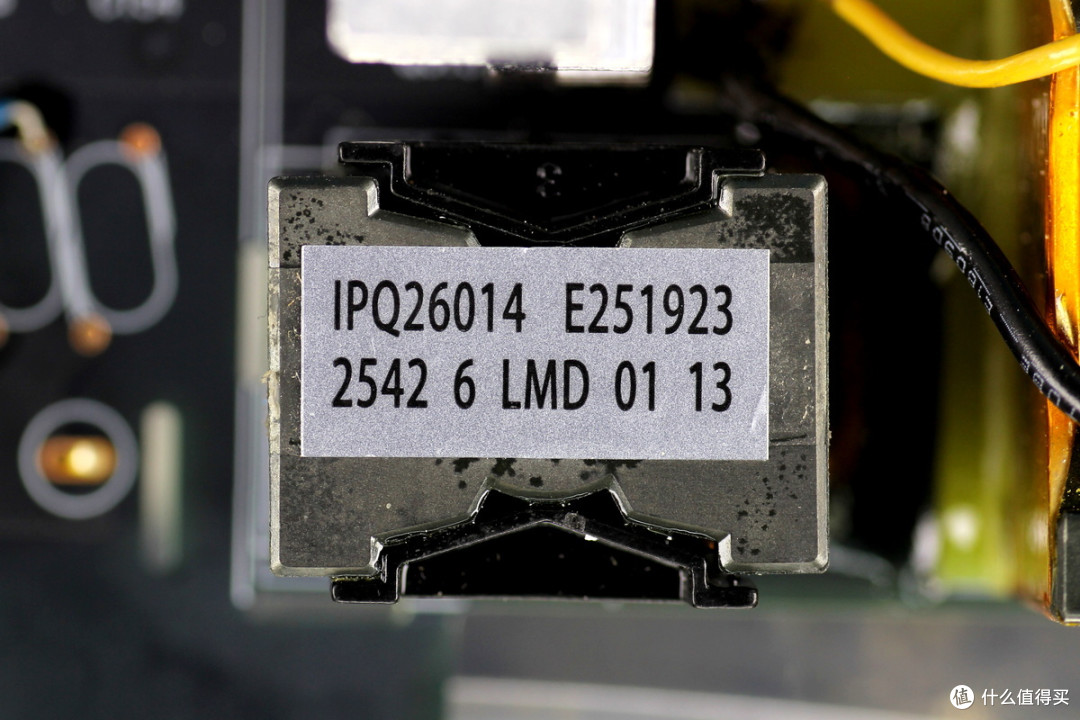

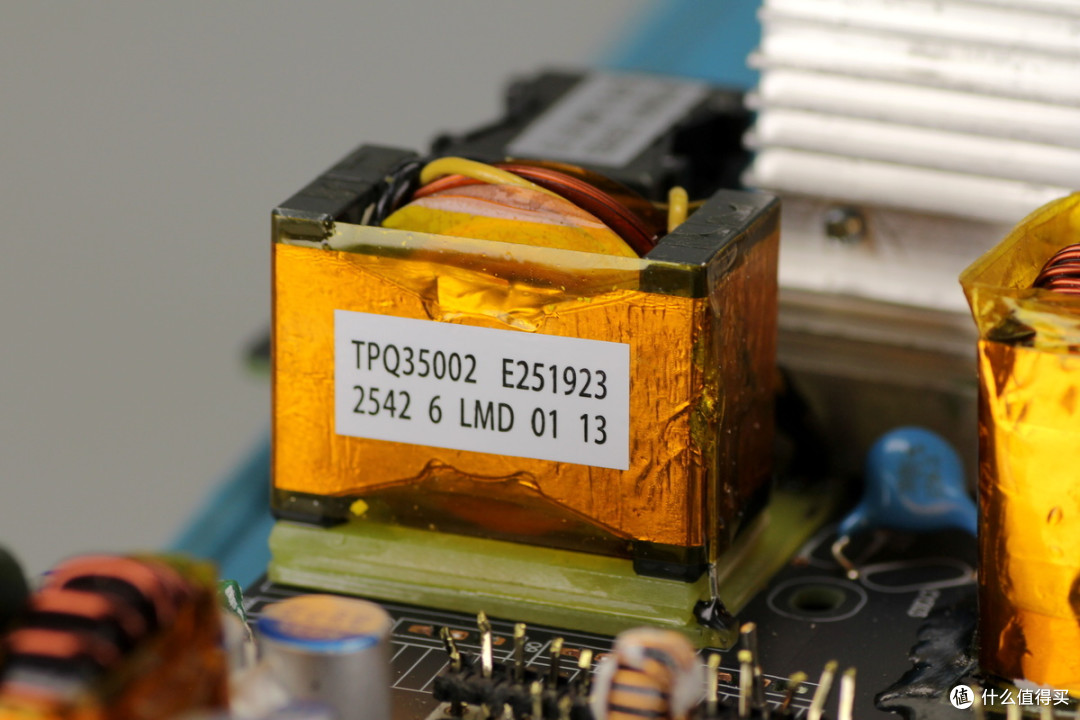

变压器低压绕组采用铜片焊接，高压绕组采用多层绝缘线绕制。
谐振电感特写。

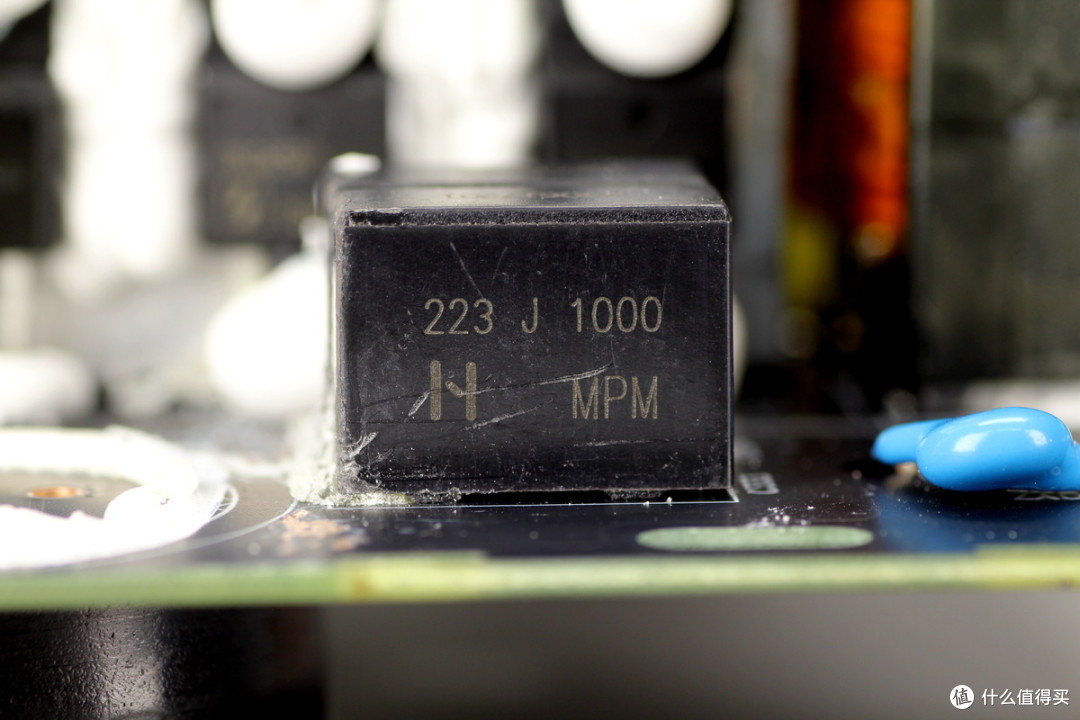

谐振电容来自六和，规格为0.022μF1000V。
高压滤波电容来自绿宝石，为KM系列105℃耐热电解电容，规格为550V330μF。

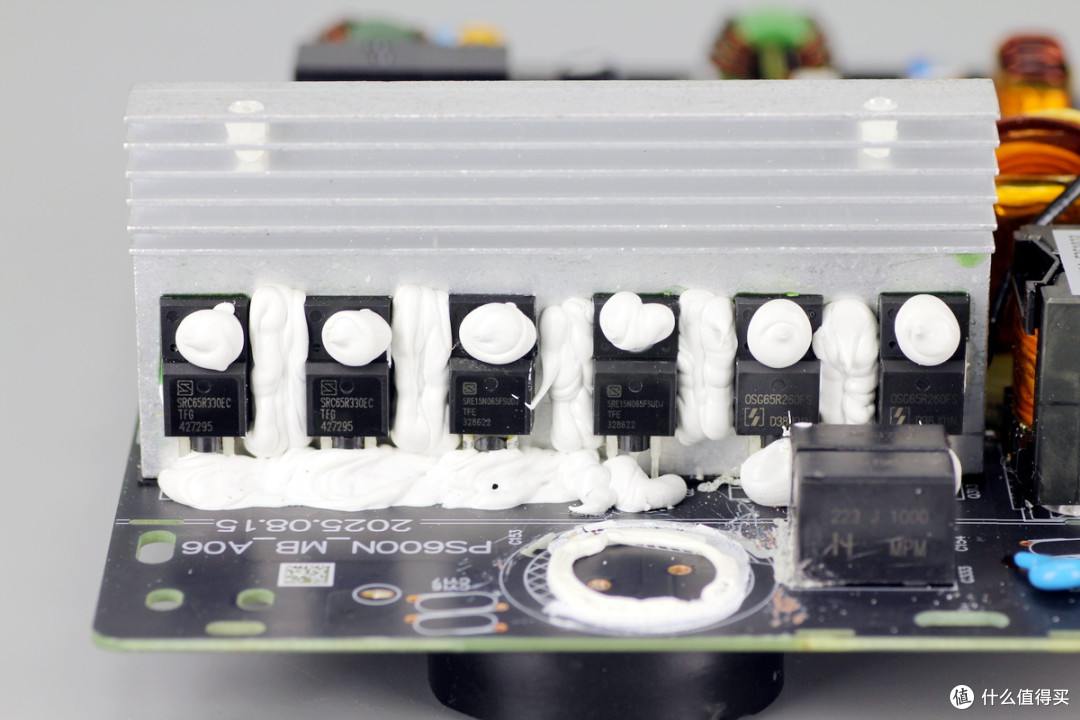

散热片固定6颗开关管。

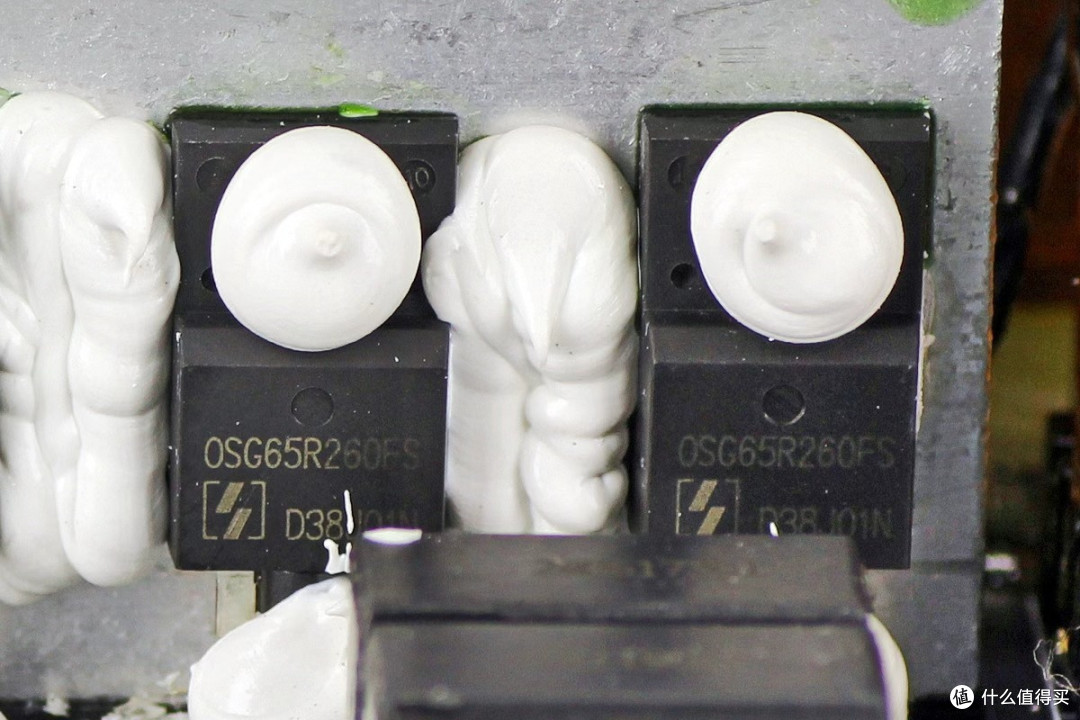

LLC开关管来自东微，型号OSG65R260FSF，NMOS，耐压700V，导阻260mΩ，采用TO220F封装。
驱动器来自纳芯微，型号NSD1624D，是一款高可靠性半桥栅极驱动器，支持1200V耐压，具备4A拉电流和6A灌电流驱动能力，支持MOS和IGBT驱动，适用于半桥，全桥和LLC应用，采用SOP14封装。
开关管来自尚阳通，型号SRC65R330EC，NMOS，耐压650V，导阻250mΩ，采用TO-220F封装。
驱动器采用纳芯微NSD1624D。

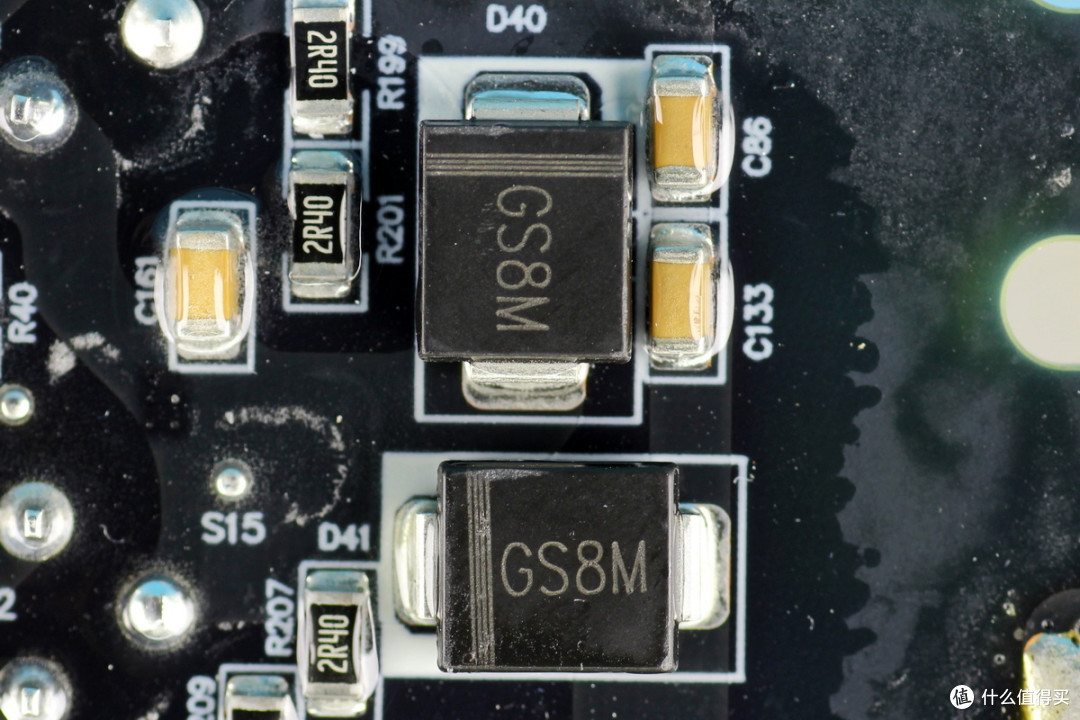

两颗GS8M二极管特写。
IGBT来自尚阳通，型号SRE15N065FSUDJ，规格为15A 650V，采用TO-220F封装。
驱动器采用纳芯微NSD1624D。
PFC升压电感采用漆包线绕制，缠绕铜箔屏蔽，缠绕高温胶带绝缘。

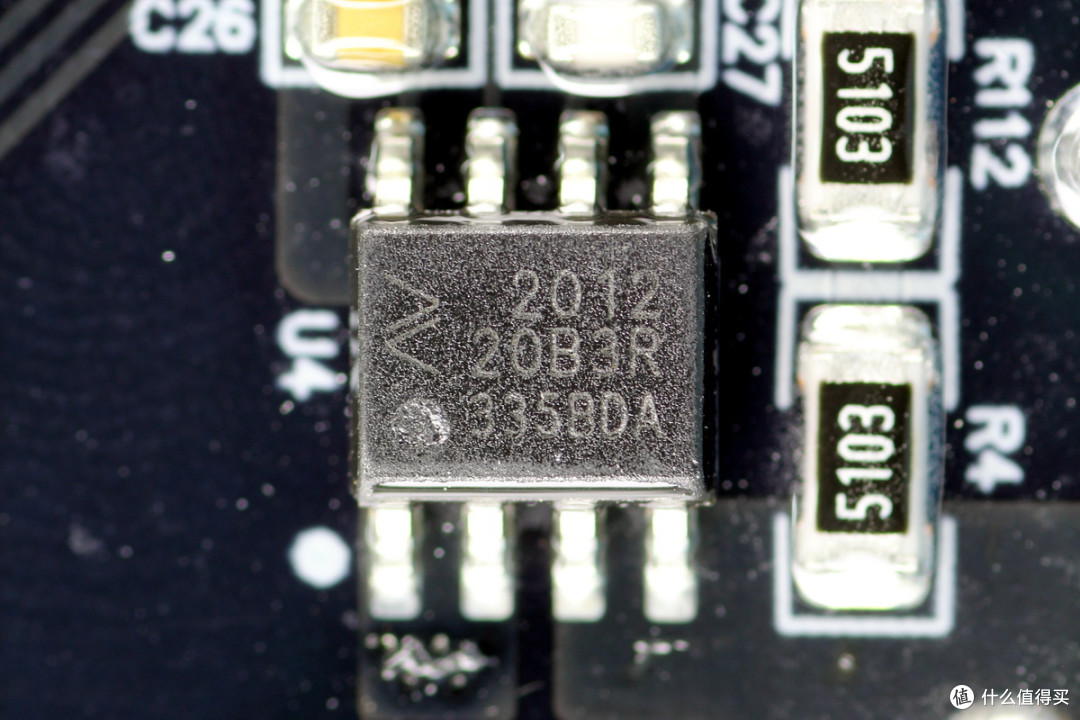

电流检测芯片来自纳芯微，型号NSM2012-20B3R，支持20A量程和3.3V工作电压，采用SOIC8封装。
安规X2电容来自威迪电子，规格为2.2μF。

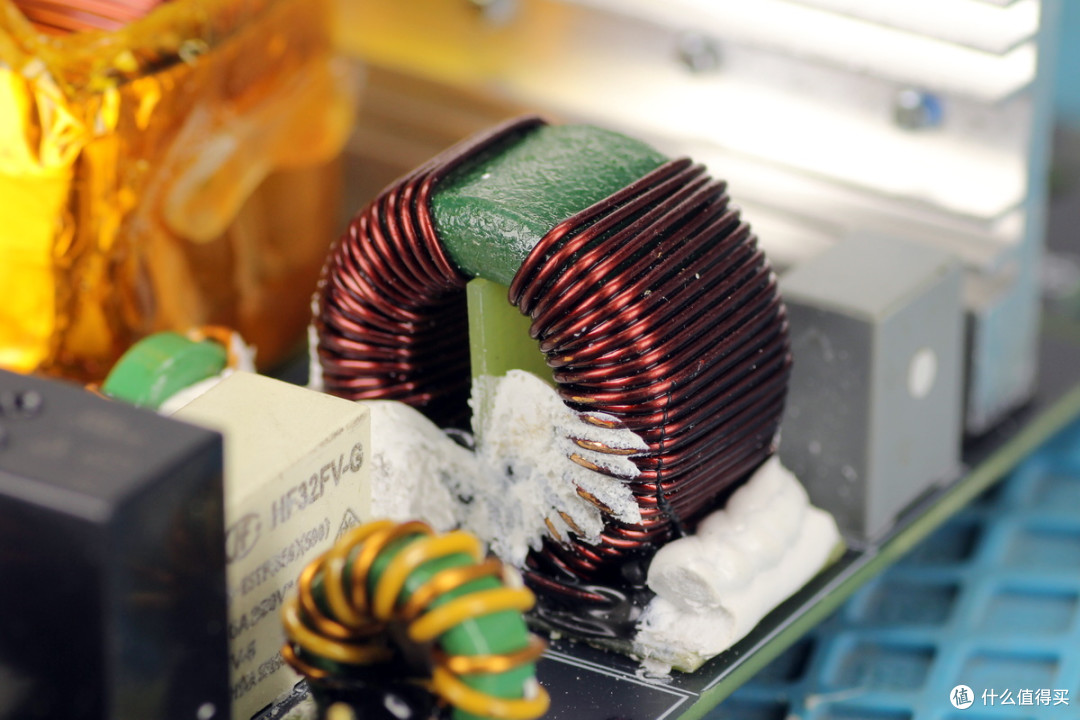

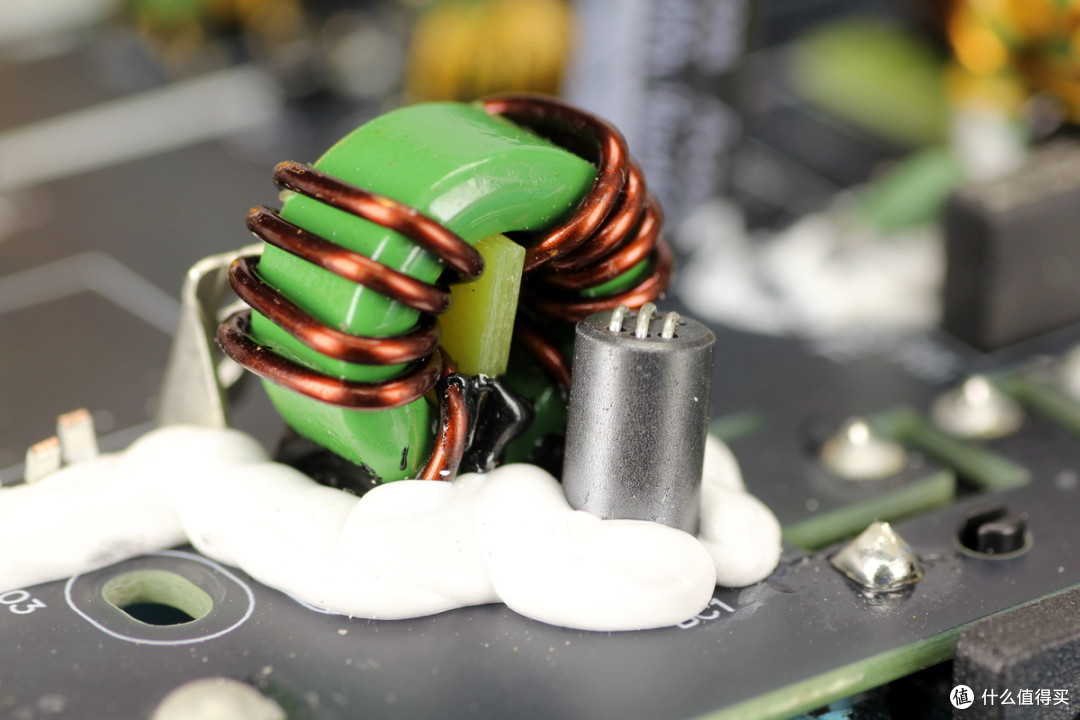

共模电感采用漆包线和绝缘线绕制。

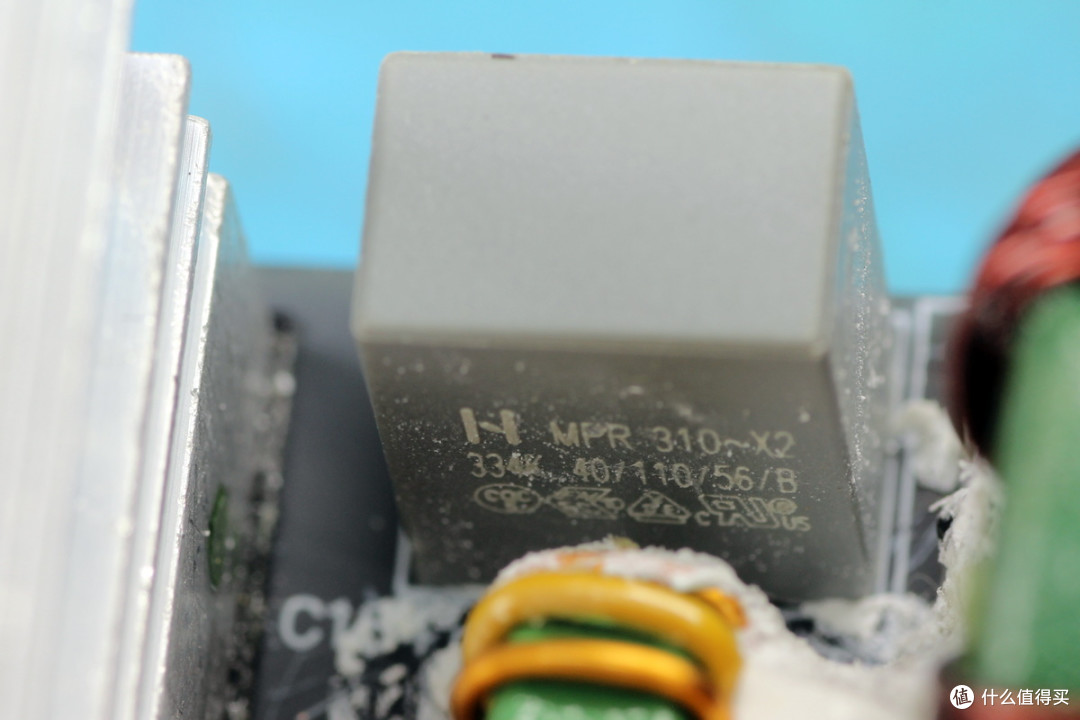

安规X2电容来自六和电子，规格为0.33μF。
滤波电感采用漆包线绕制。
共模电感采用漆包线绕制。

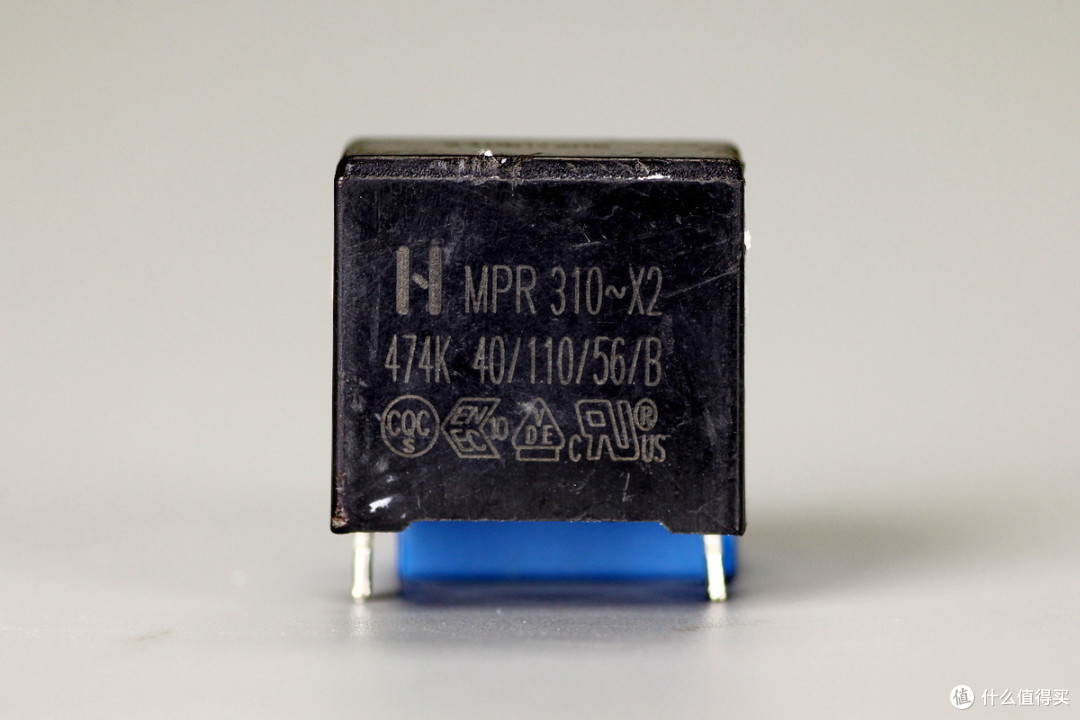

安规X2电容规格为0.47μF。
共模电感采用漆包线和绝缘线绕制。
继电器来自宏发，型号HF32FV-G/12-HSTF，为超小型功率继电器，内置一组常开触点，触点切换能力10A，线圈电压为12V。

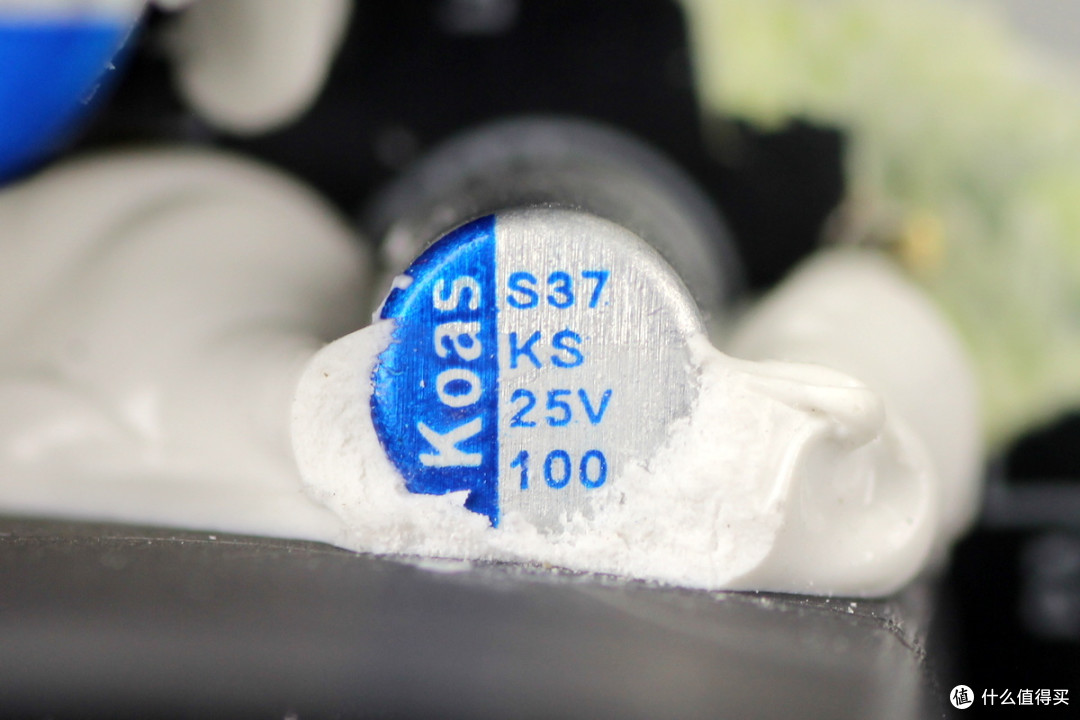

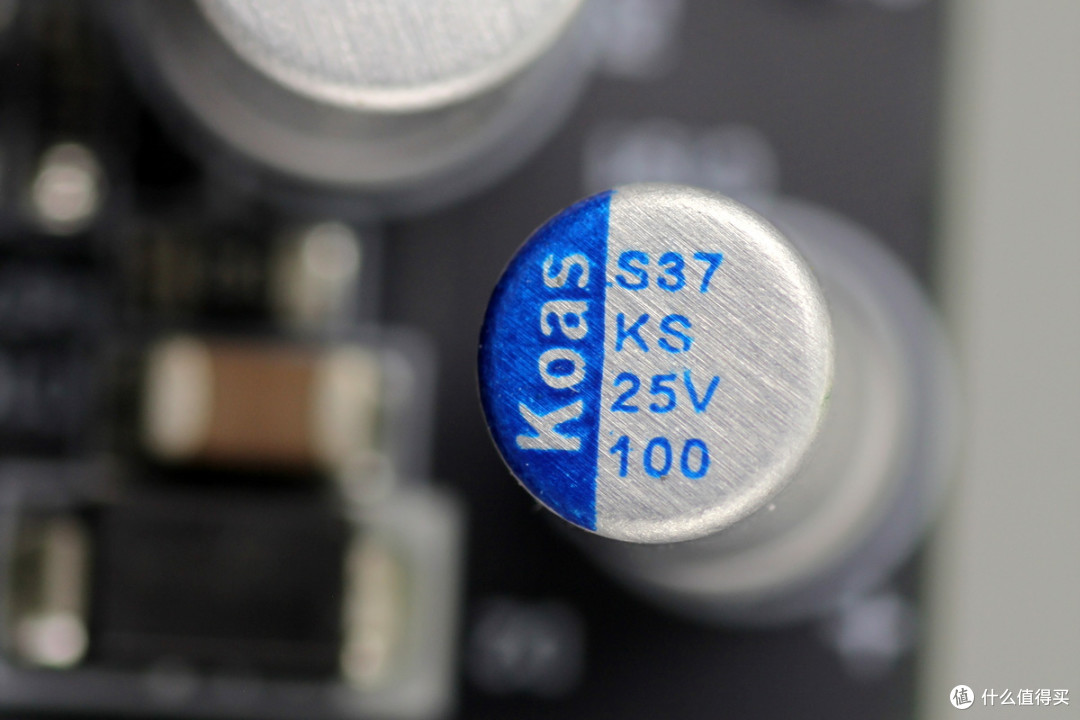

电解电容来自新中元，规格为100μF25V。
继电器来自宏发，型号HF140FF/012-2HSWTF，为小型中功率继电器，内置两组常开触点，触点切换能力12A，线圈电压12V。
滤波电容规格为100μF25V。
安规X2电容规格为1μF。
共模电感采用漆包线绕制。
安规X2电容来自华容，规格为0.33μF。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充和服务器电源这类高密度电源产品中。料号为TMY1102M。

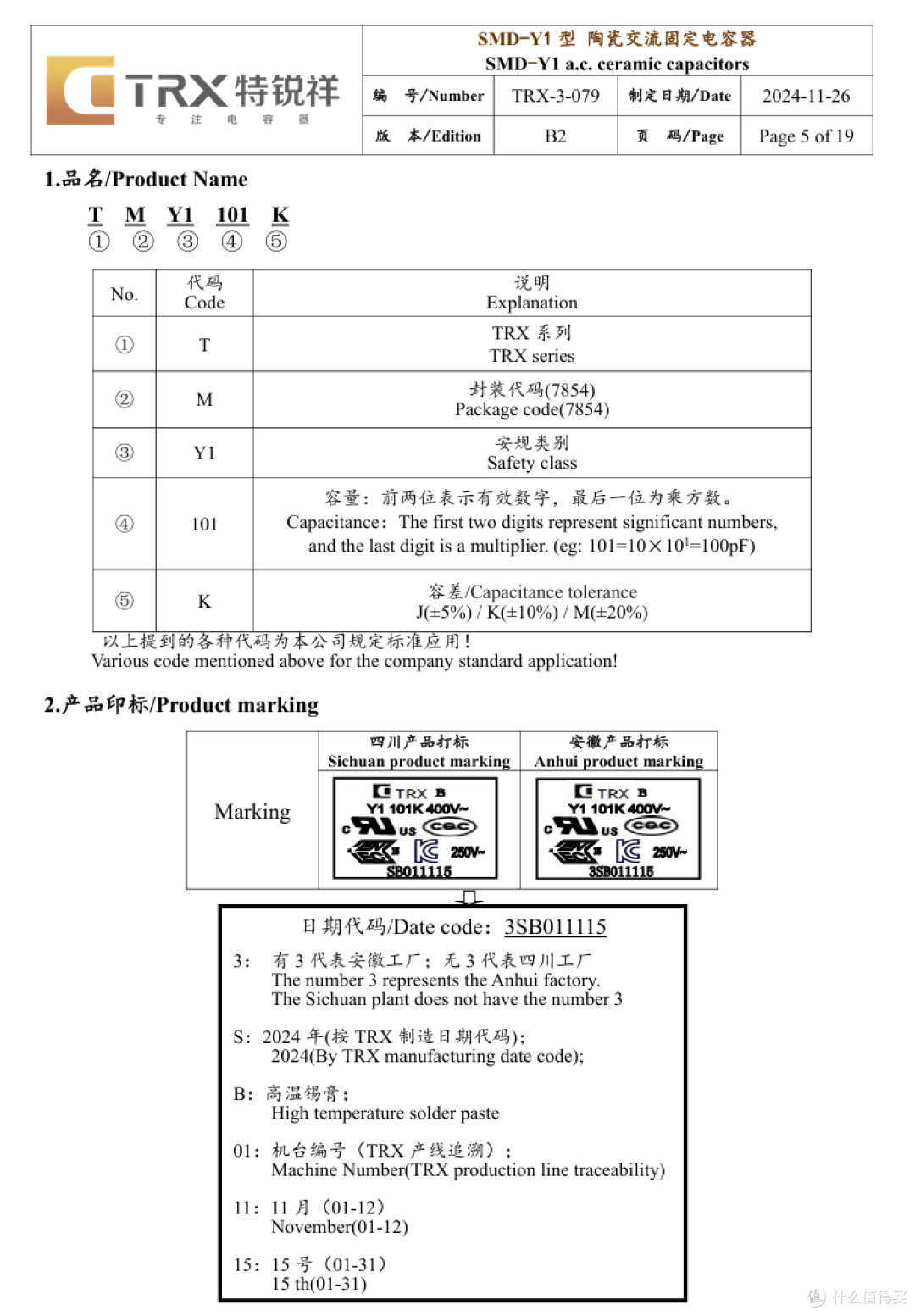

特锐祥 贴片Y电容 资料信息。

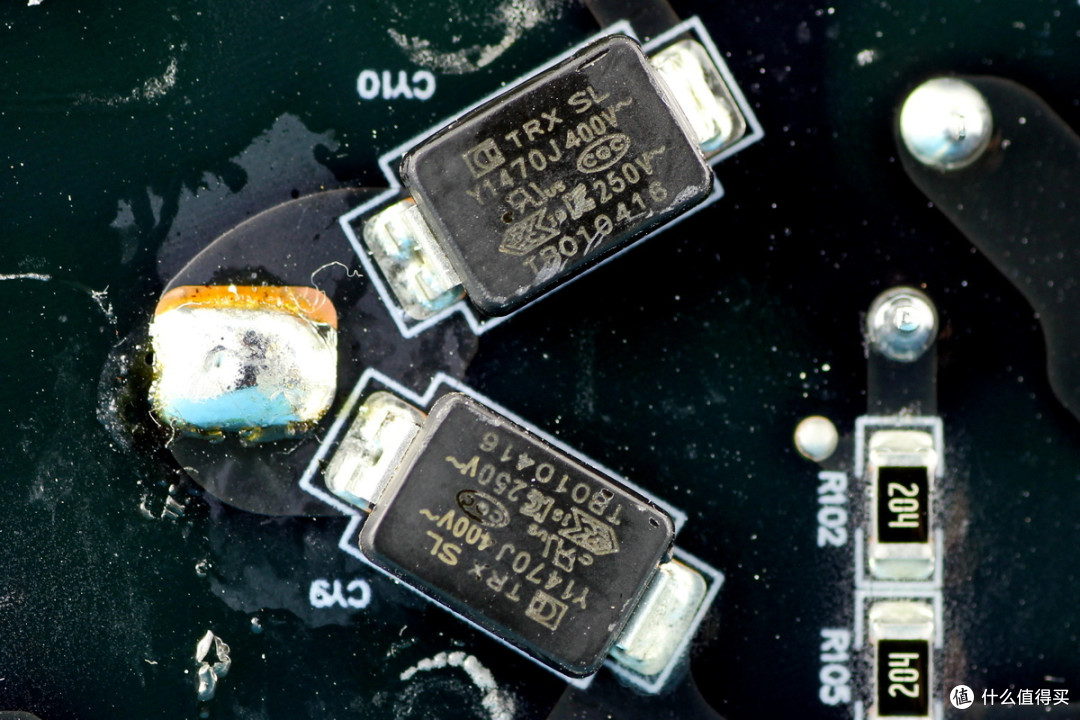

另外两颗贴片Y电容料号TMY1470J。

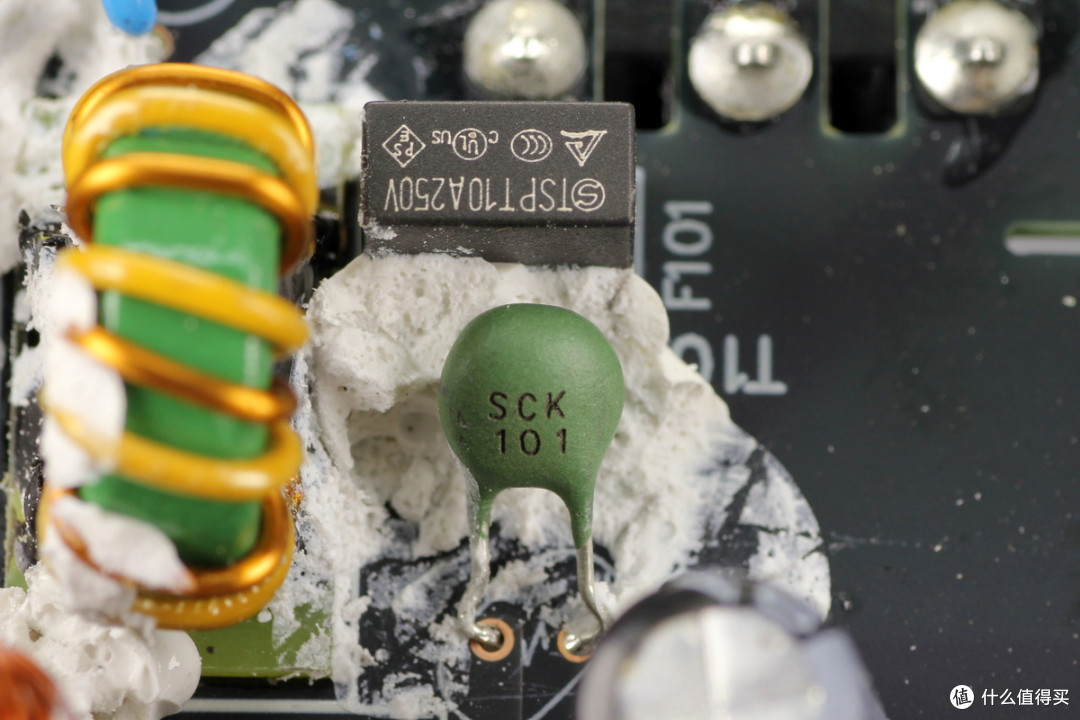

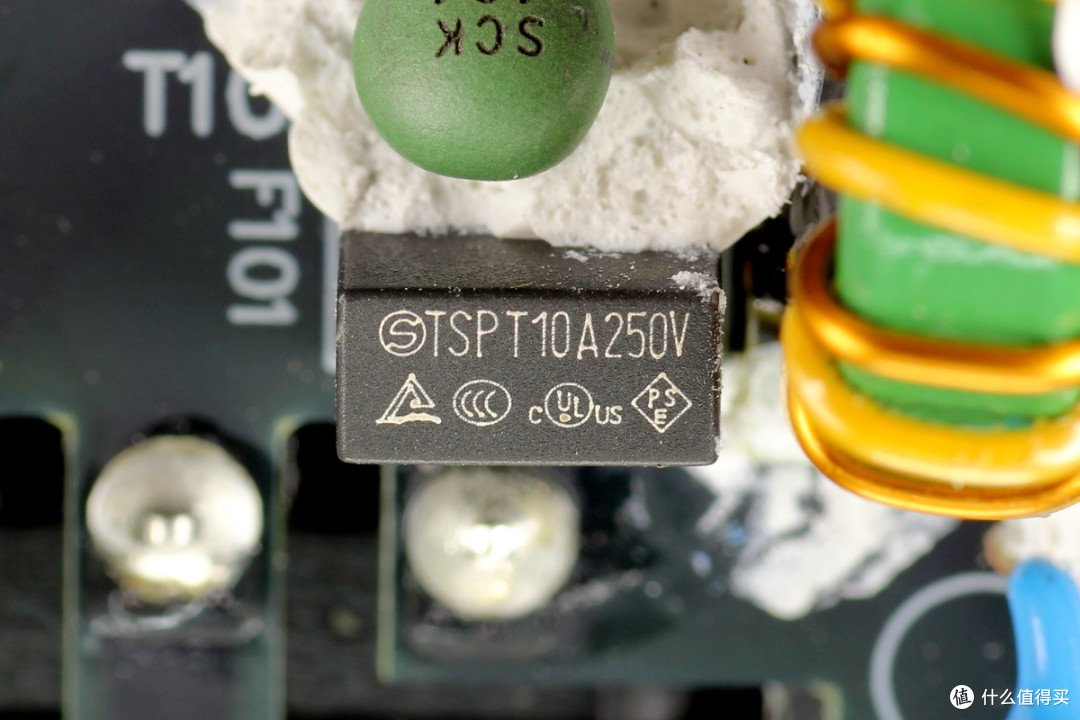

输入端保险丝来自福佑斯，为TSP系列超小型保险丝，规格为10A 250V。
NTC热敏电阻料号SCK101。

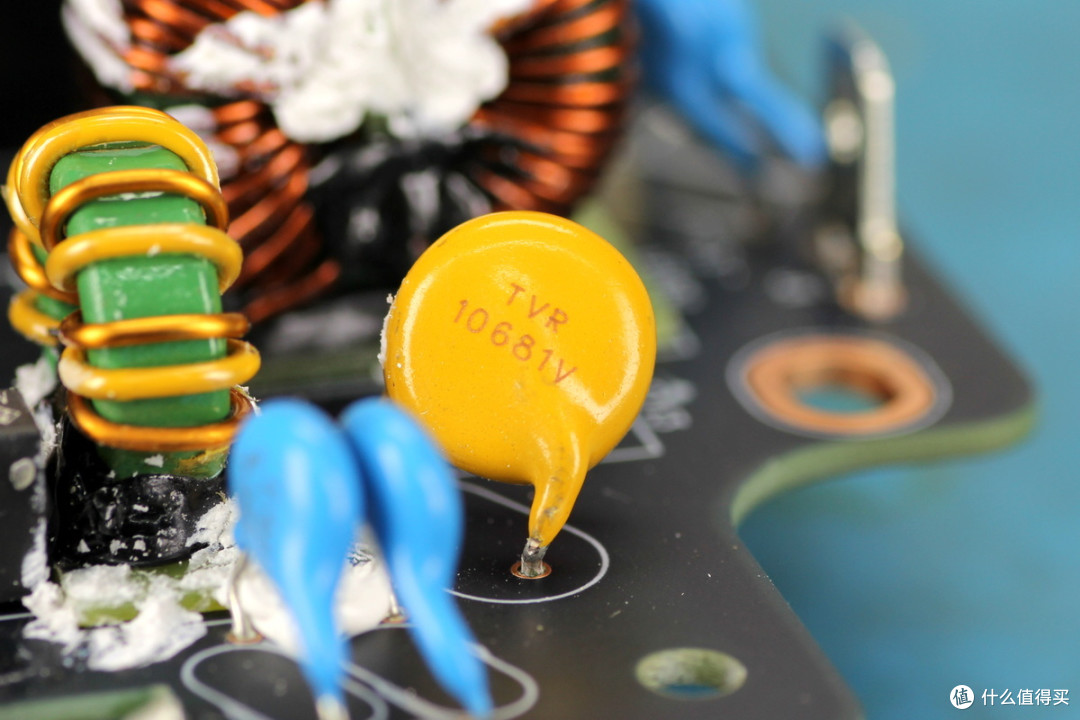

压敏电阻料号TVR10681V，用于吸收过压浪涌。
共模电感采用漆包线和绝缘线绕制。

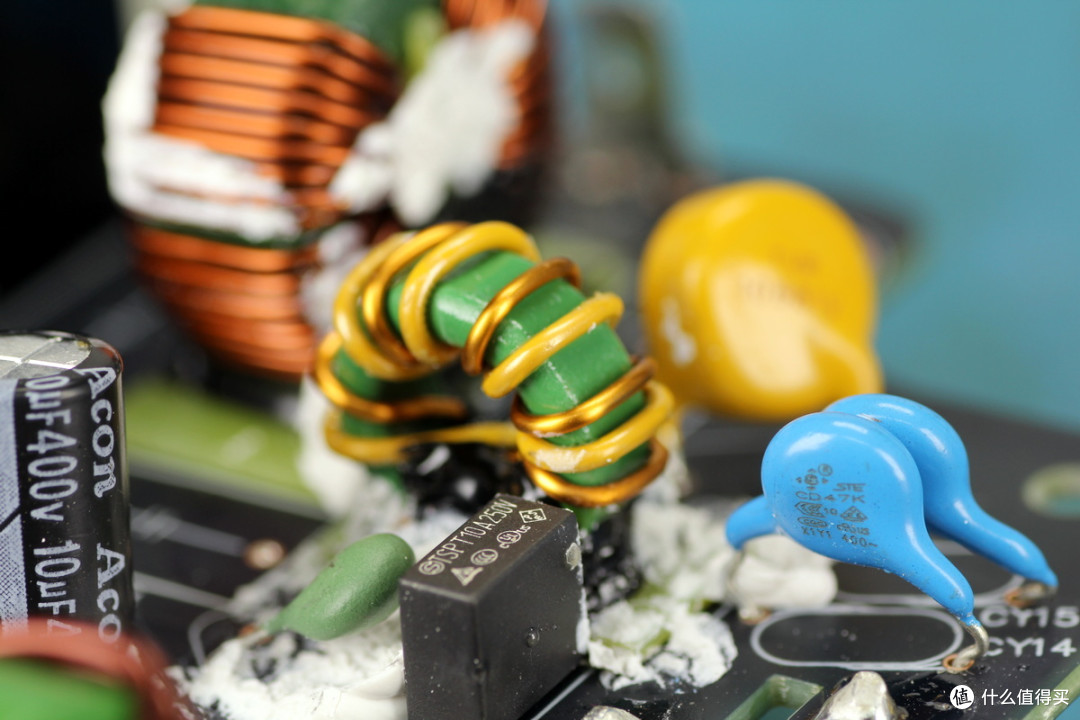

蓝色Y电容来自松田电子，料号CD47K。
两颗蓝色Y电容料号相同。
蓝色Y电容料号相同。

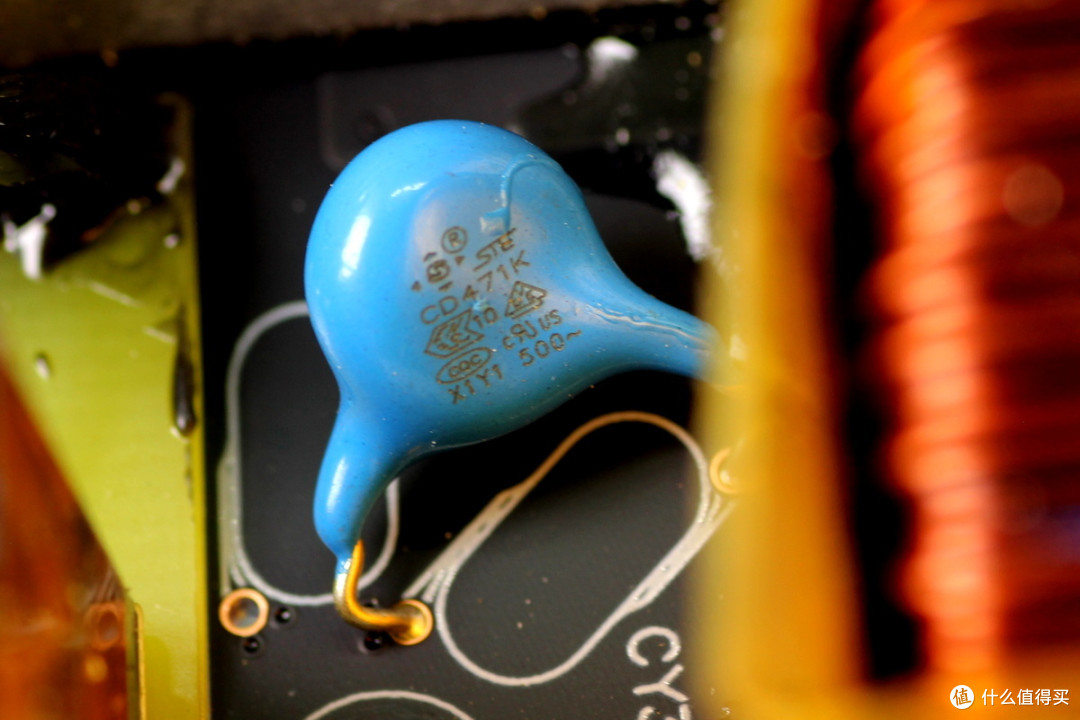

蓝色Y电容料号CD471K。

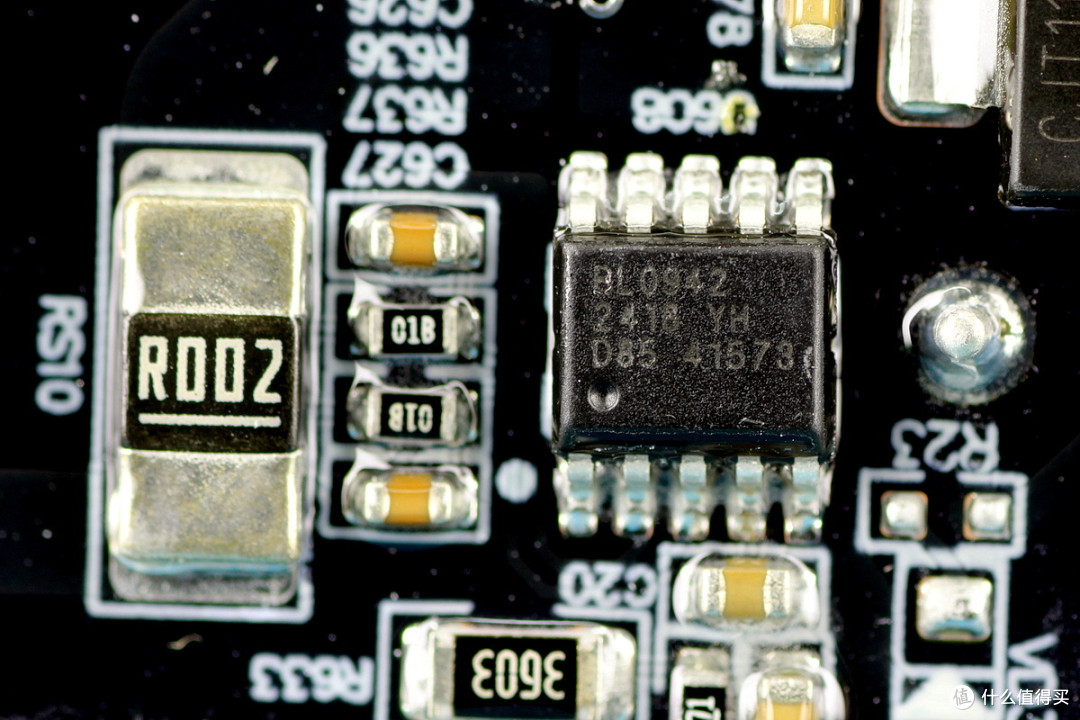

电量计量芯片来自贝岭，型号BL0942，是一颗内置时钟免校准电能计量芯片，芯片集成2路高精度ADC，进行电压和电流采样，芯片内置电压基准，工作电压3.3V，采用SSOP10L封装。

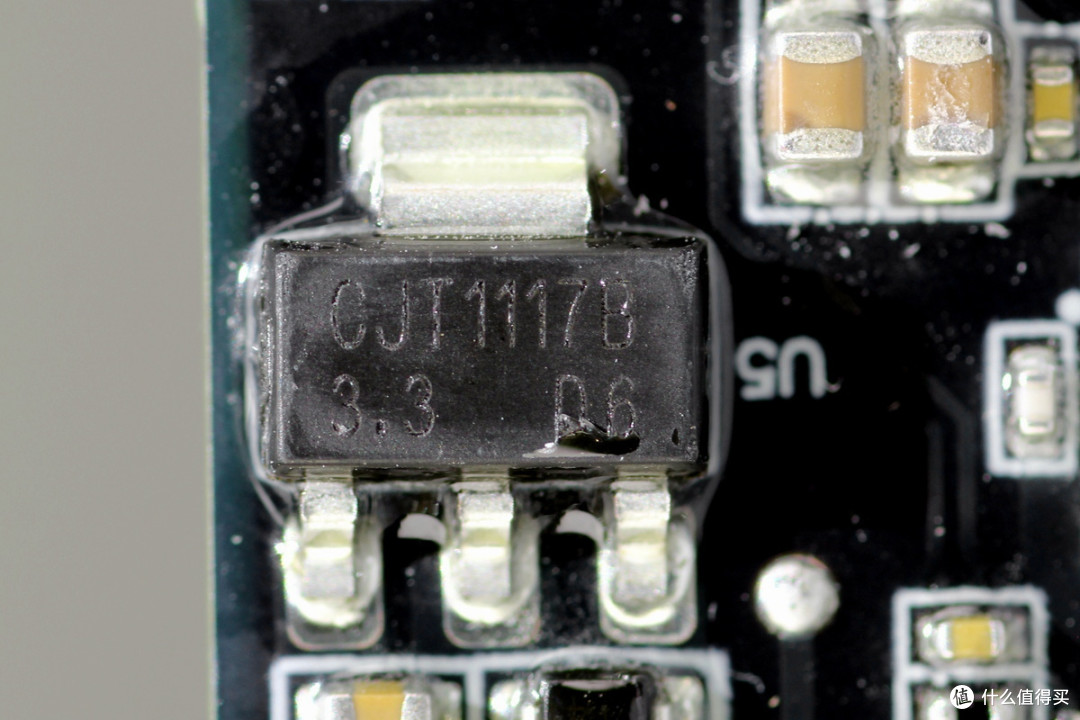

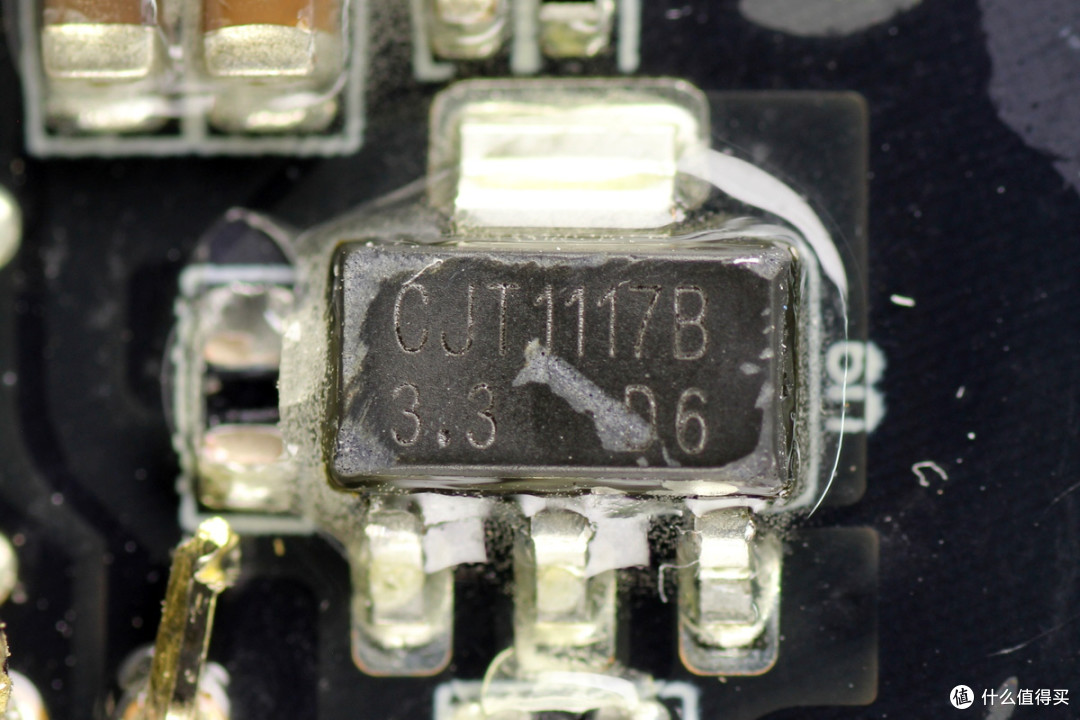

稳压芯片来自长晶科技，型号CJT1117B-3.3，支持20V输入电压，输出电压3.3V，输出电流1A，具备过热保护功能，采用SOT-223封装。

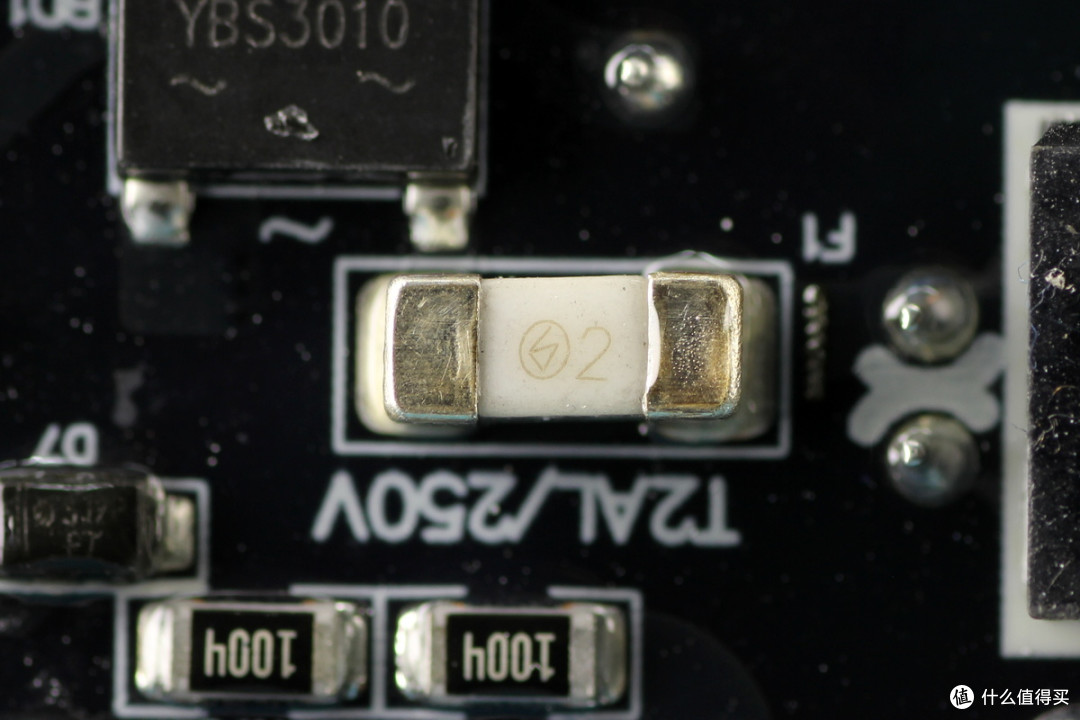

贴片保险丝来自贝特电子，规格为2A 250V。

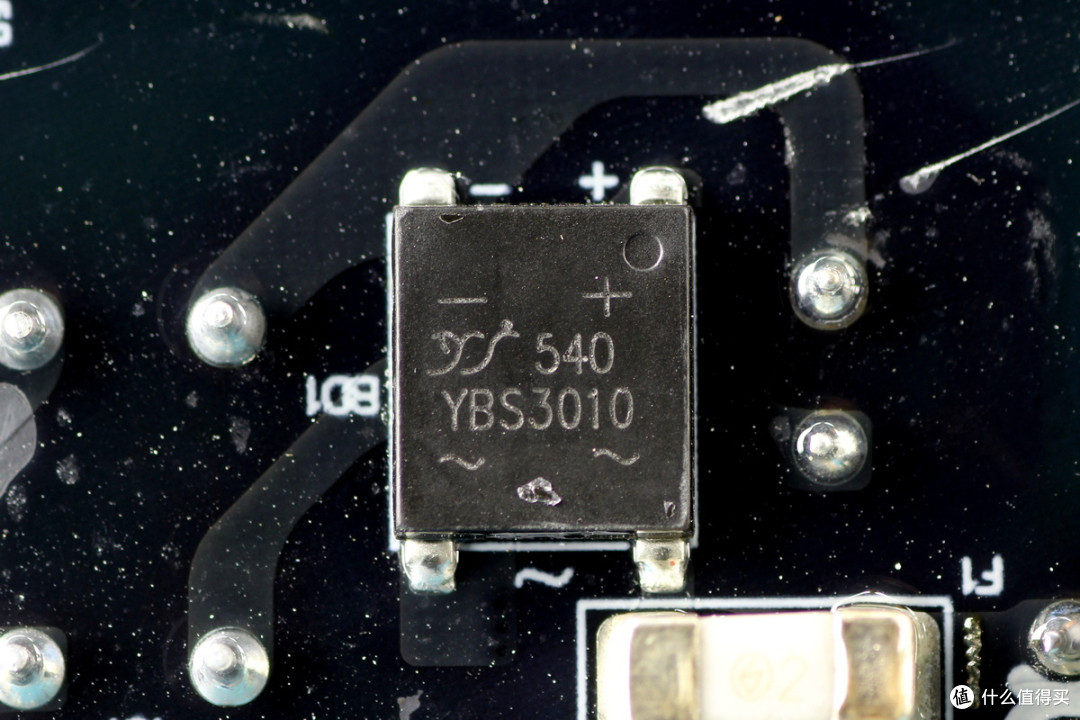

整流桥来自扬杰科技，型号YBS3010，规格为1000V 3A，采用YBS封装。

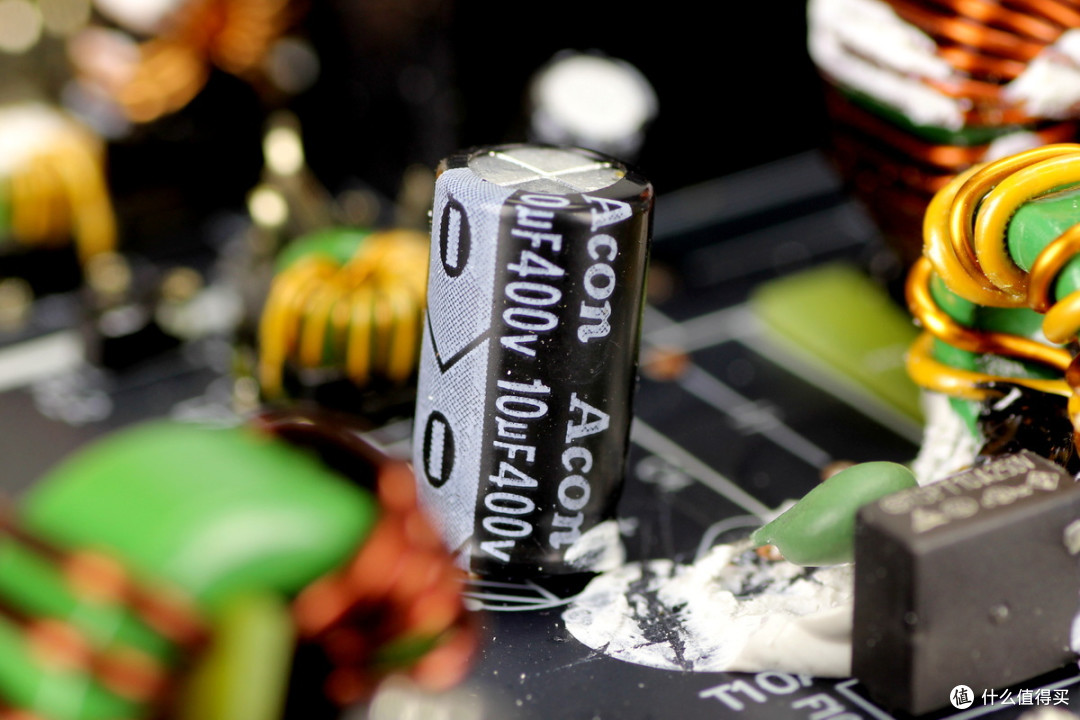

滤波电容规格为10μF400V。

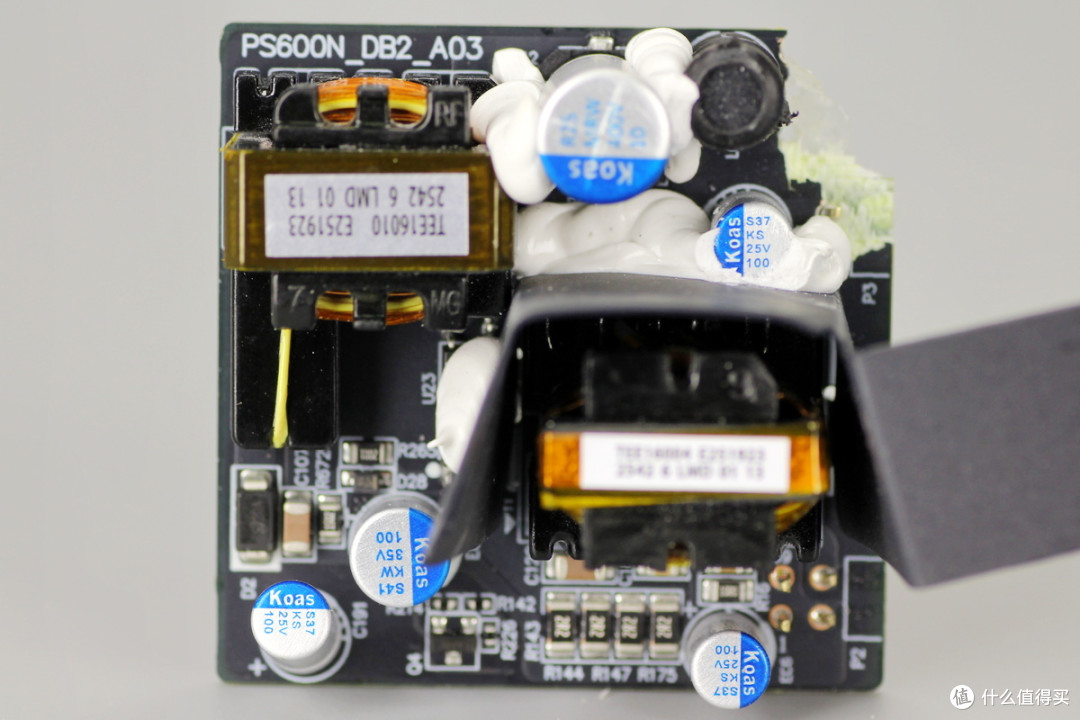

辅助电源小板上设有两路开关电源，分别设有变压器，滤波电容和整流管。
小板背面设有电源芯片，整流管等元件。
高压滤波电容来自东佳，规格为400V 10μF。
滤波电感外套热缩管绝缘。

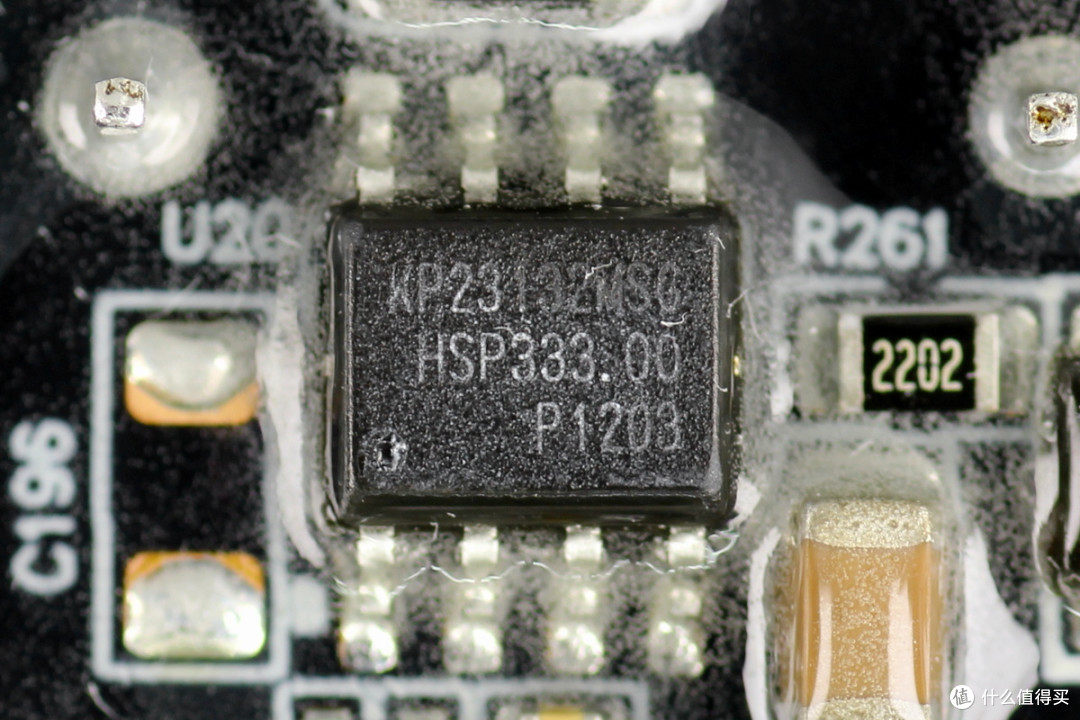

开关电源芯片来自必易微，型号KP23132M，是一颗带有单点失效保护的高性能恒流恒压原边控制功率开关，芯片内部集成800V耐压三极管，具备高精度恒压和恒流输出功能，具备全面完善的保护功能，采用SOP-8封装。
必易微 KP23132M 资料信息。

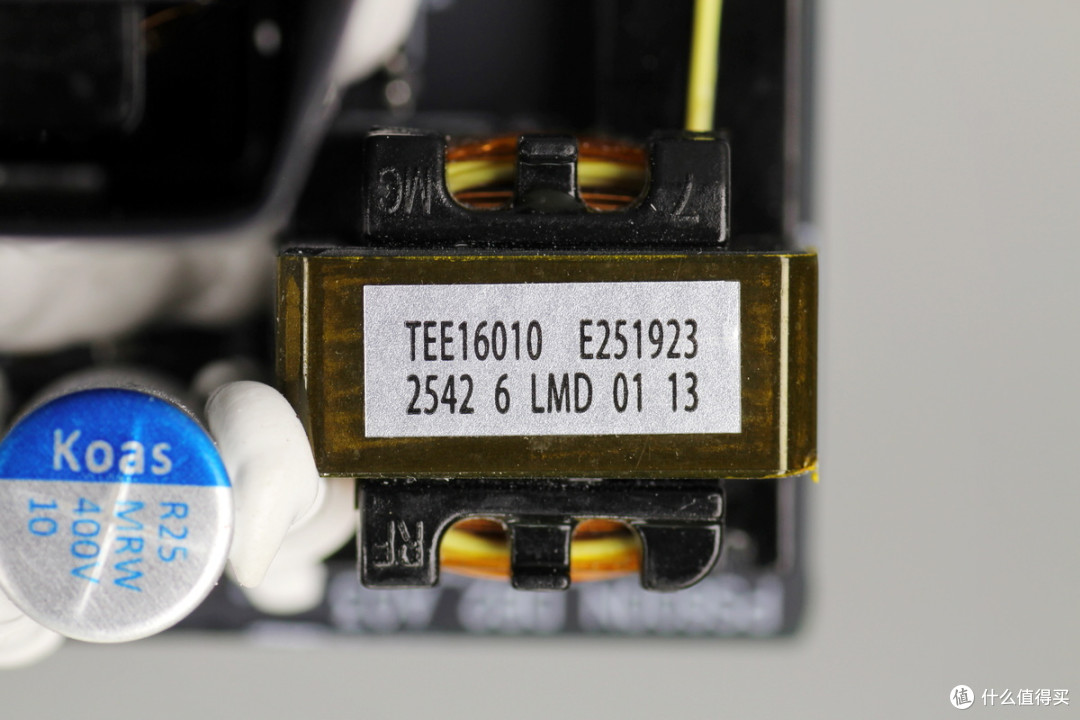

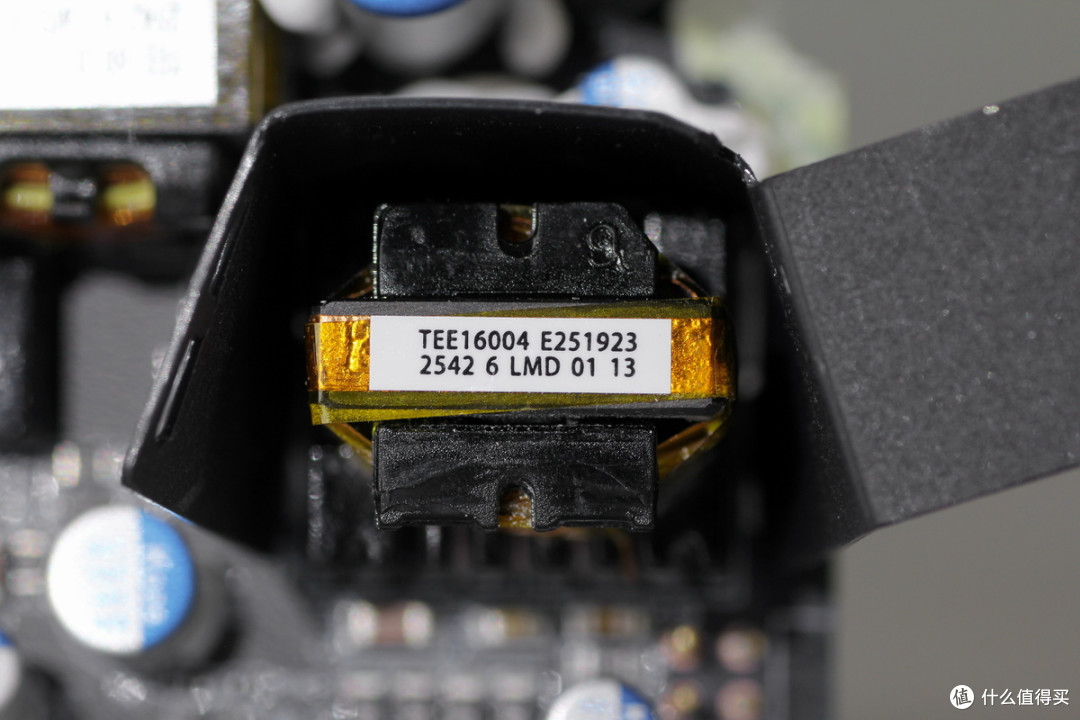

搭配使用的变压器特写。

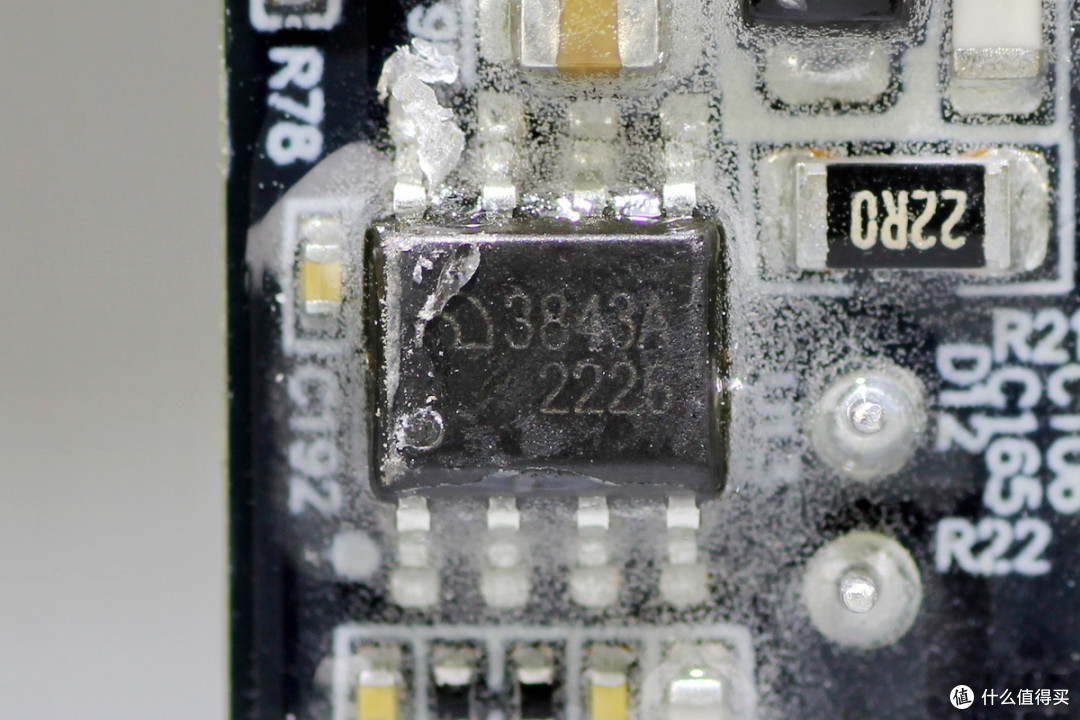

另一路电源控制器采用微盟ME3843A，采用SOP8封装。

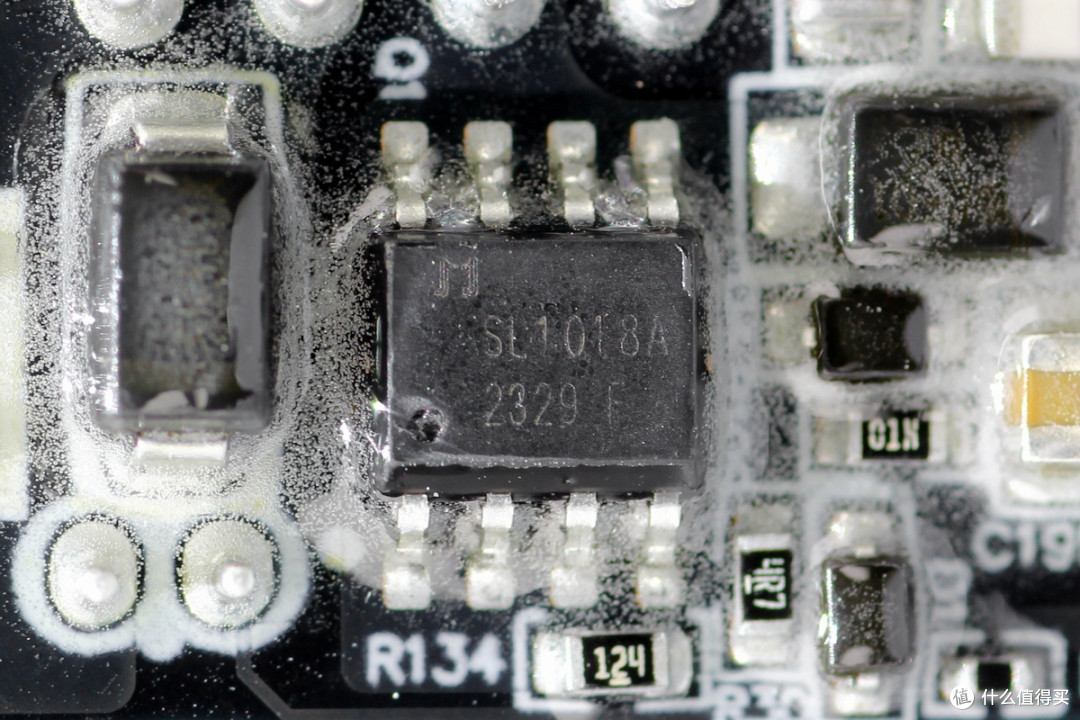

开关管来自捷捷微电，型号JMSL1018AP，NMOS，耐压100V，导阻15.8mΩ，采用SOP-8L封装。
变压器包裹麦拉片绝缘。

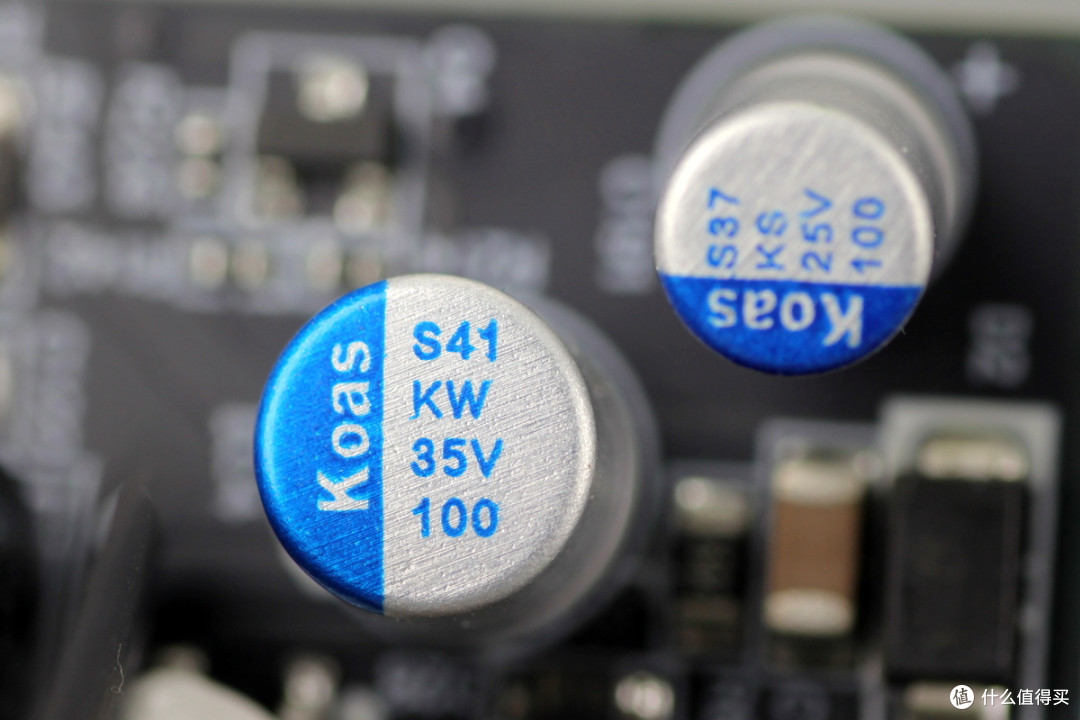

滤波电容规格为25V100μF。
滤波电容规格为35V100μF。
滤波电容规格为25V100μF。
滤波电容规格为25V100μF。
小板外侧设有滤波电感。

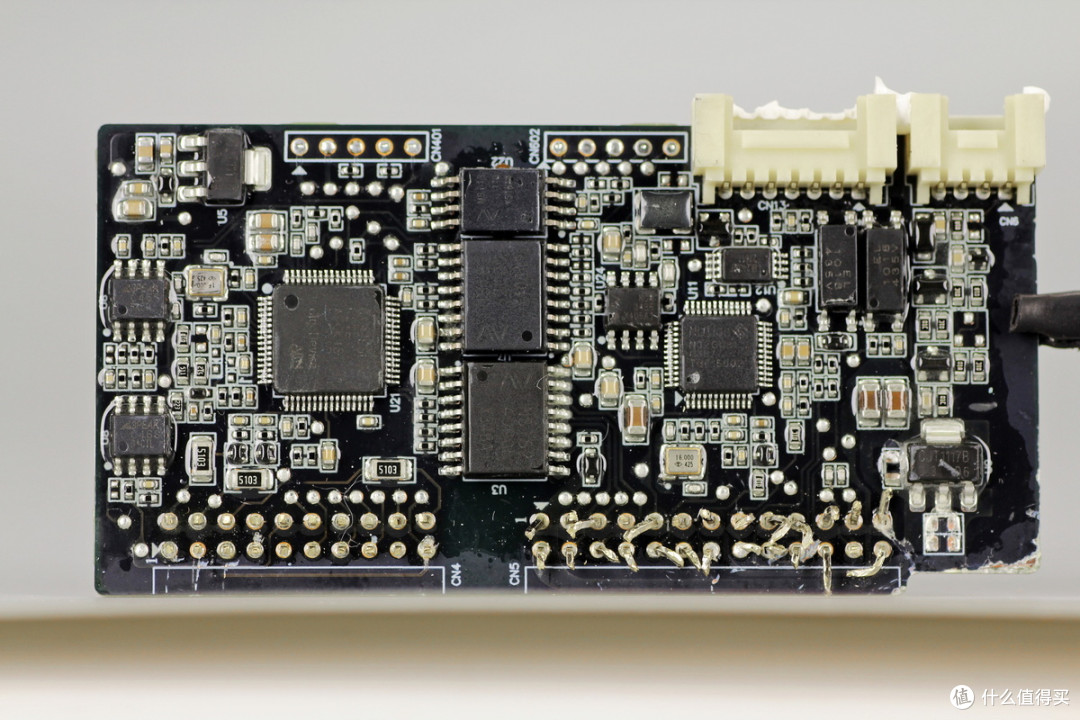

控制小板右侧设有MCU用于升压控制，还设有存储器和通信芯片。左侧设有用于PFC和逆变调制的MCU，还设有电压比较器，中间位置设有隔离通信芯片和隔离放大器。
小板另一面设有隔离放大器。
MCU来自国民技术，型号N32G031C8L7，芯片内置32位ARM Cortex-M0内核，最高工作频率48MHz，内置64KB FLASH和8KB SRAM，支持1.8-5.5V工作电压，具备具备SPI、I2S、I2C、USART和LPUART通讯接口，采用LQFP48封装。

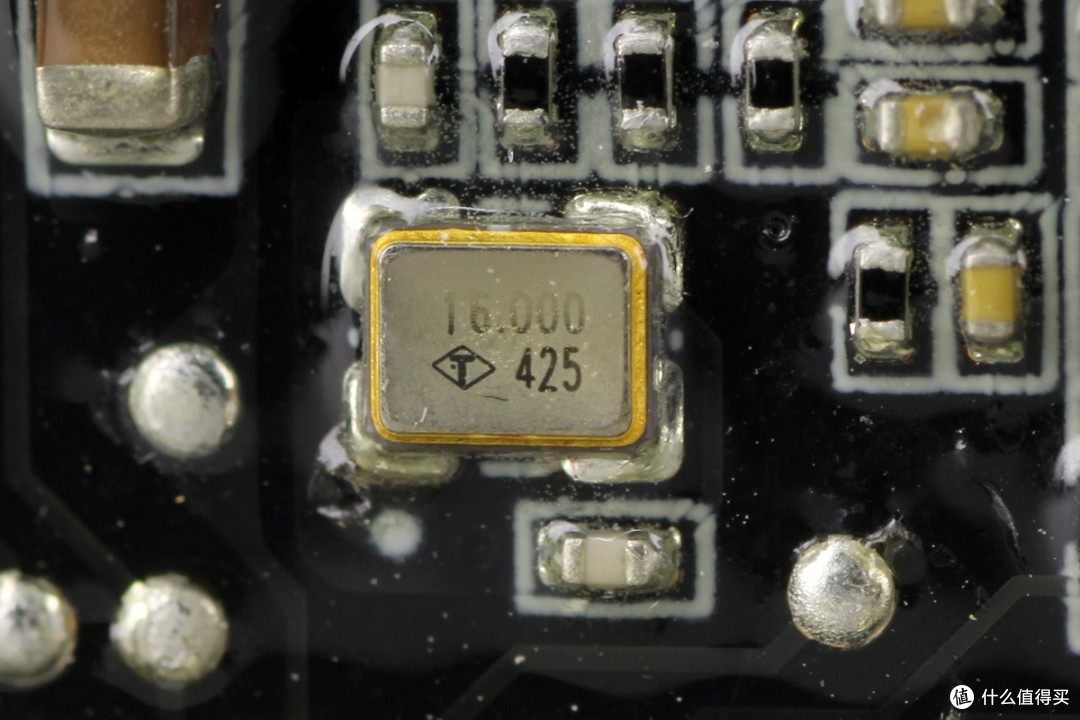

外置16.000MHz时钟晶振特写。

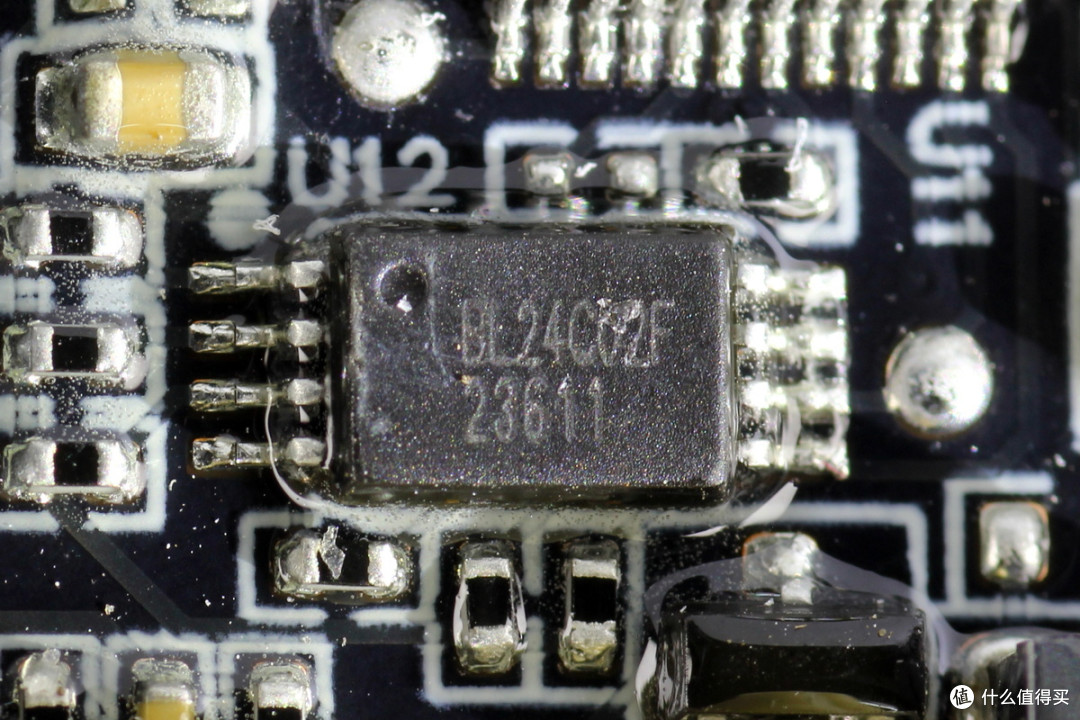

存储器来自贝岭，型号BL24C02F，容量为256B，支持1.7-5.5V工作电压，采用8-lead TSSOP8封装。

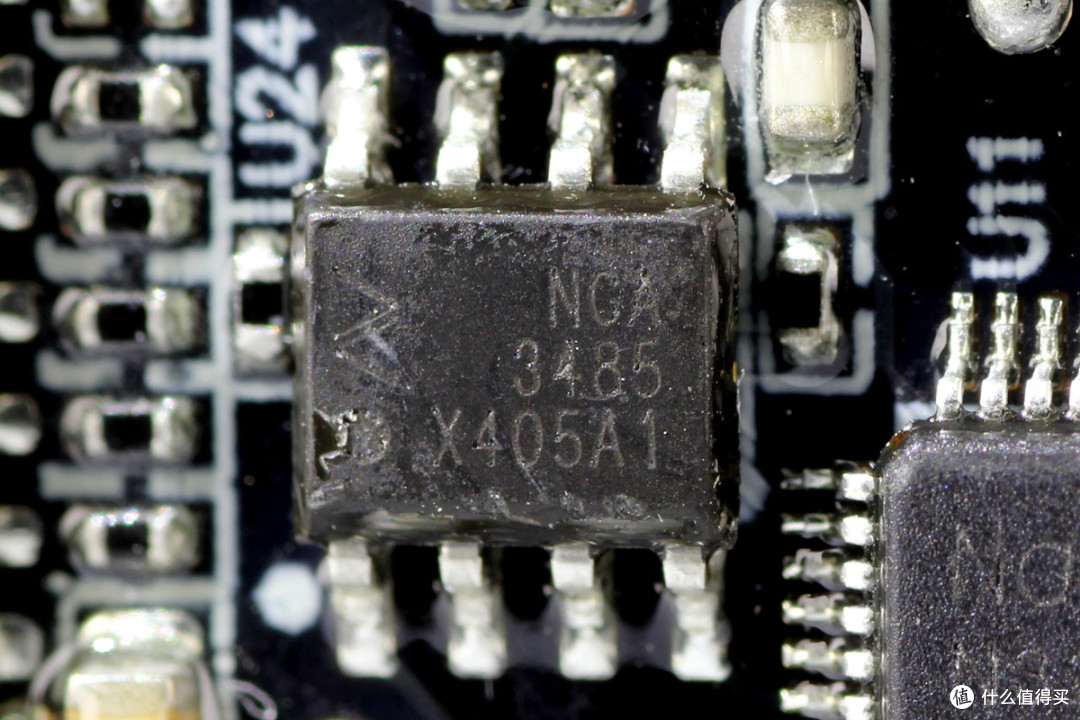

收发器来自思瑞浦，型号NCA3485，是一款半双工RS485收发器，支持3-5.5V工作电压，采用SOP8封装。
贴片滤波电感特写。
亿光EL1018光耦用于隔离通信。
稳压芯片采用长晶科技CJT1117B-3.3。

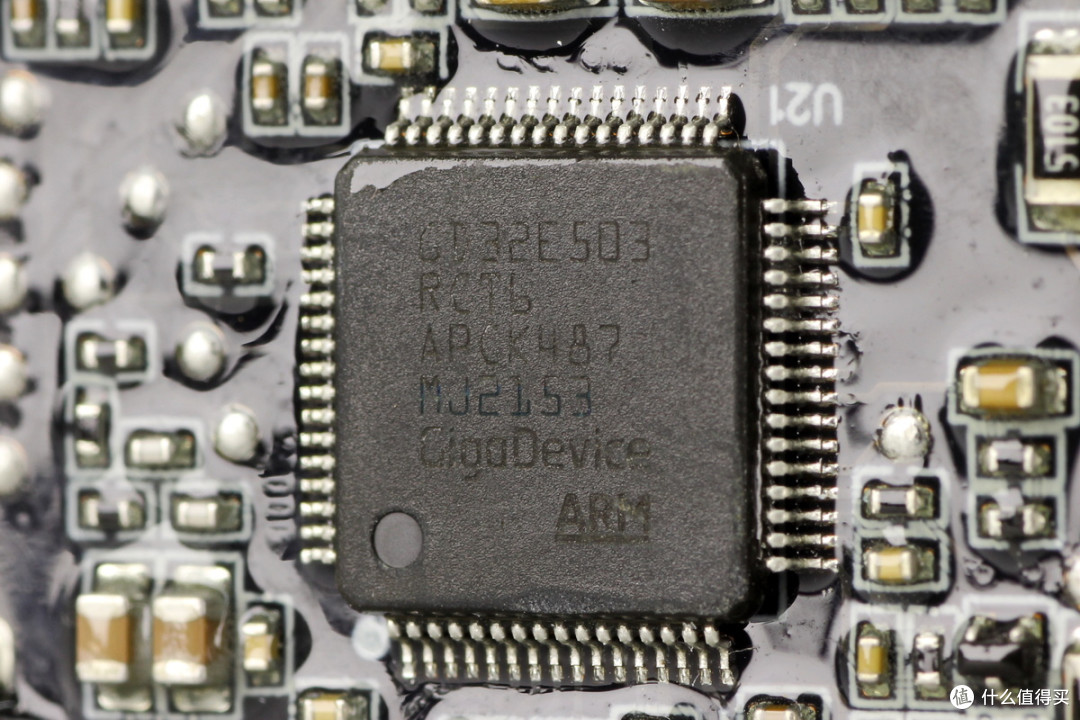

MCU来自兆易创新，型号GD32E503RCT6，芯片内置Cortex-M33内核，主频180MHz，内置256KB FLASH和96K SRAM，具备全面的通信接口，采用LQFP64封装。
外置16.000MHz时钟晶振特写。
稳压芯片采用长晶科技CJT1117B-3.3。
电压比较器来自思瑞浦，丝印C46S，型号LMV393TP，为通用轨到轨输入电压比较器，采用8-Pin SOIC封装。
另一颗电压比较器型号相同。

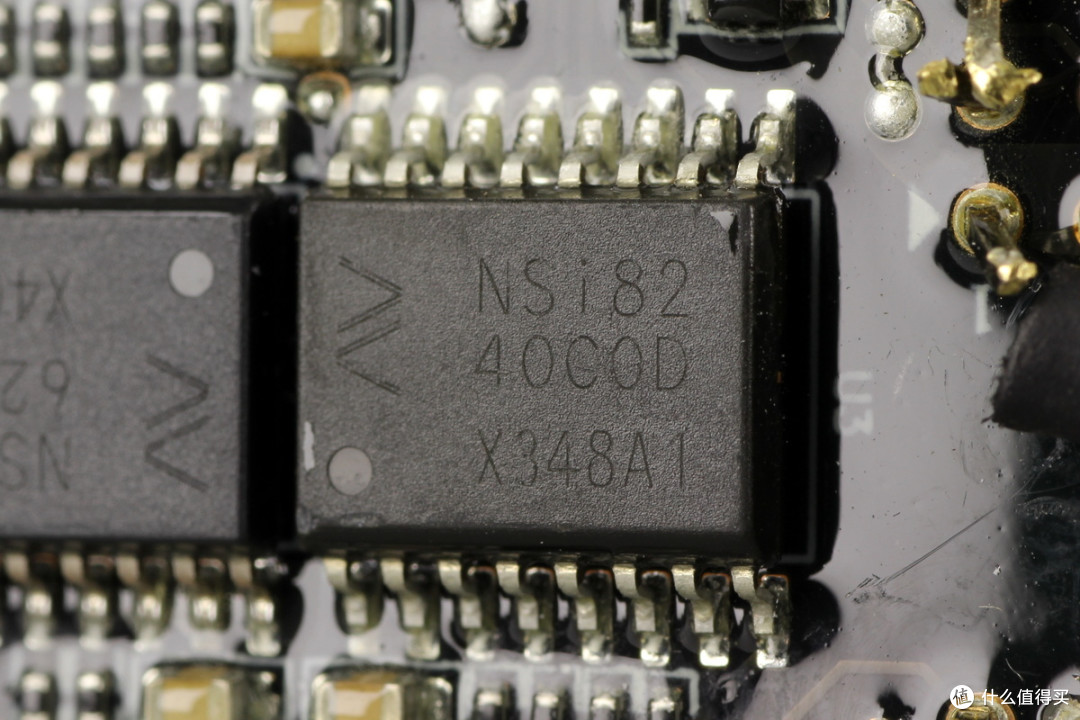

隔离通信芯片来自纳芯微，型号NSi8240C0-DSWR，为高可靠性4通道数字隔离器，具备5000Vrms隔离能力，支持100Mbps传输速率，支持2.5-5.5V工作电压，采用SOP16封装。
另一颗隔离通信芯片型号NSi8262C0-DSWR，为高可靠性6通道数字隔离器，具备5000Vrms隔离能力，支持150Mbps传输速率，支持2.5-5.5V工作电压，采用SOP16封装。

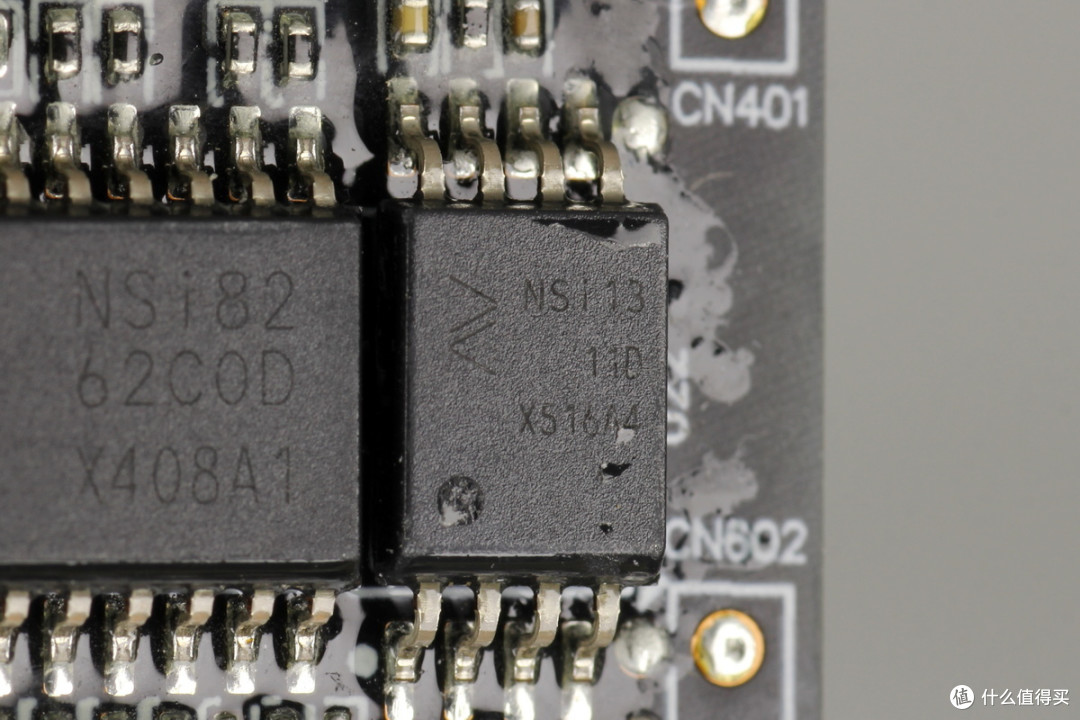

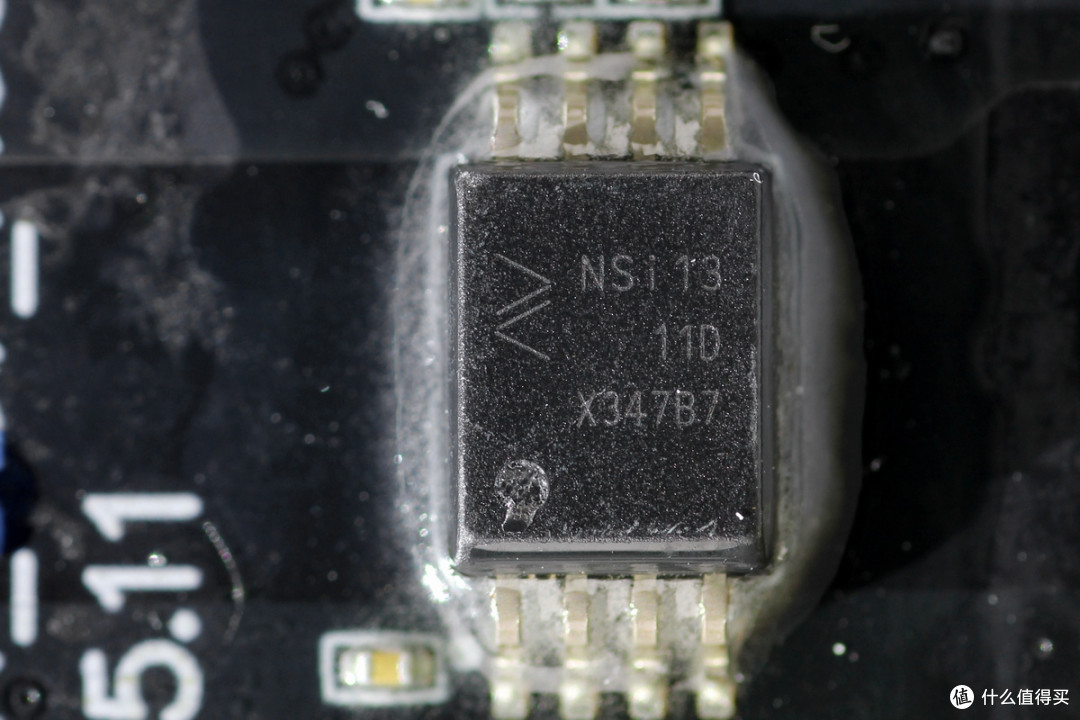

隔离放大器来自纳芯微，型号NSi1311-DSWVR，是一颗高可靠性隔离放大器，具备5000Vrms隔离能力，采用SOP8封装，用于输入电压采样。
另一面设有同型号的隔离放大器。
丝印VKOP2的芯片特写。
亿光EL1018光耦用于隔离通信。

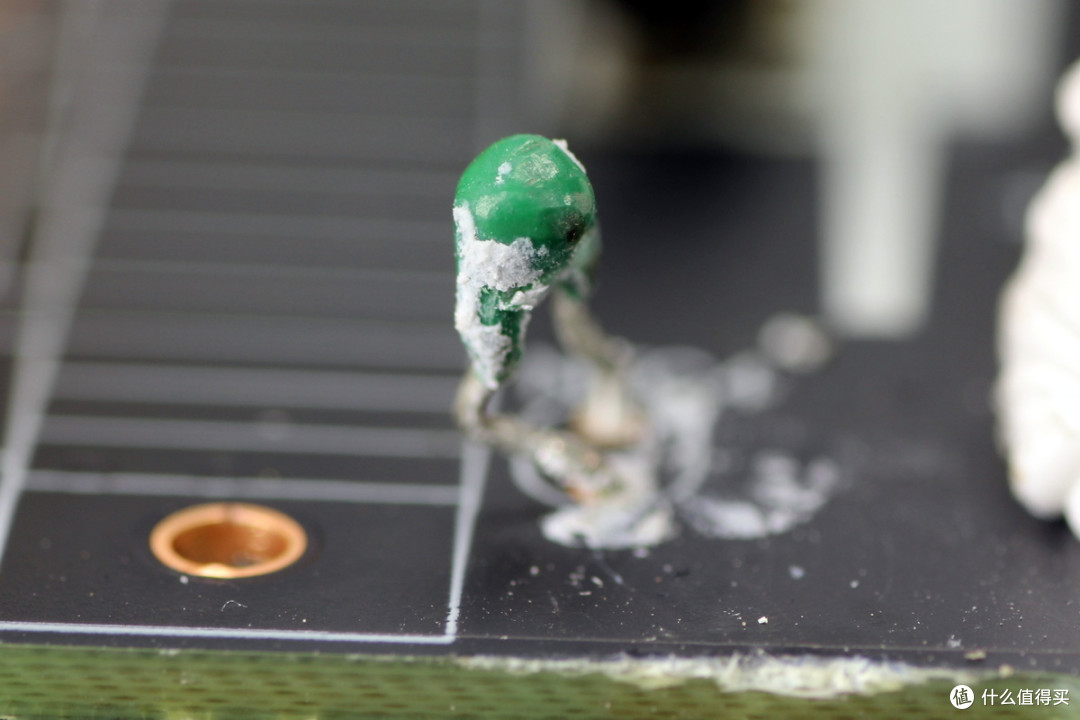

用于检测散热片温度的热敏电阻特写，共设有3颗对应各个散热片。

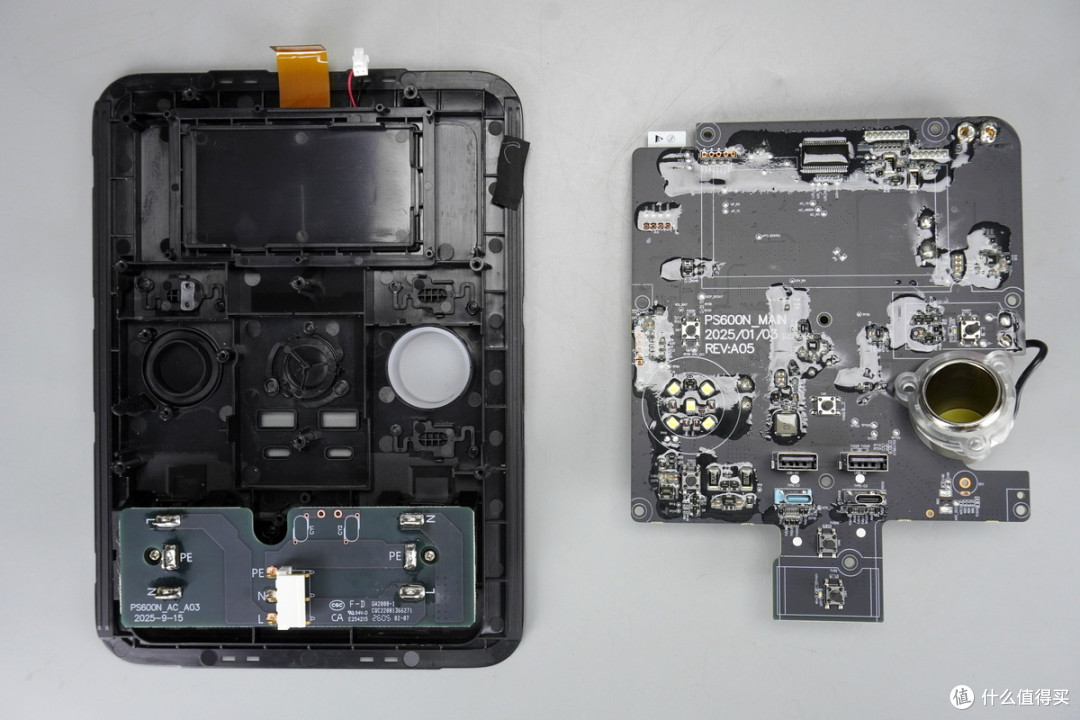

显示面板背面设有PCBA模块。
屏幕排线粘贴胶布加固，背光连接器打胶加固。
拆解取下PCBA模块。

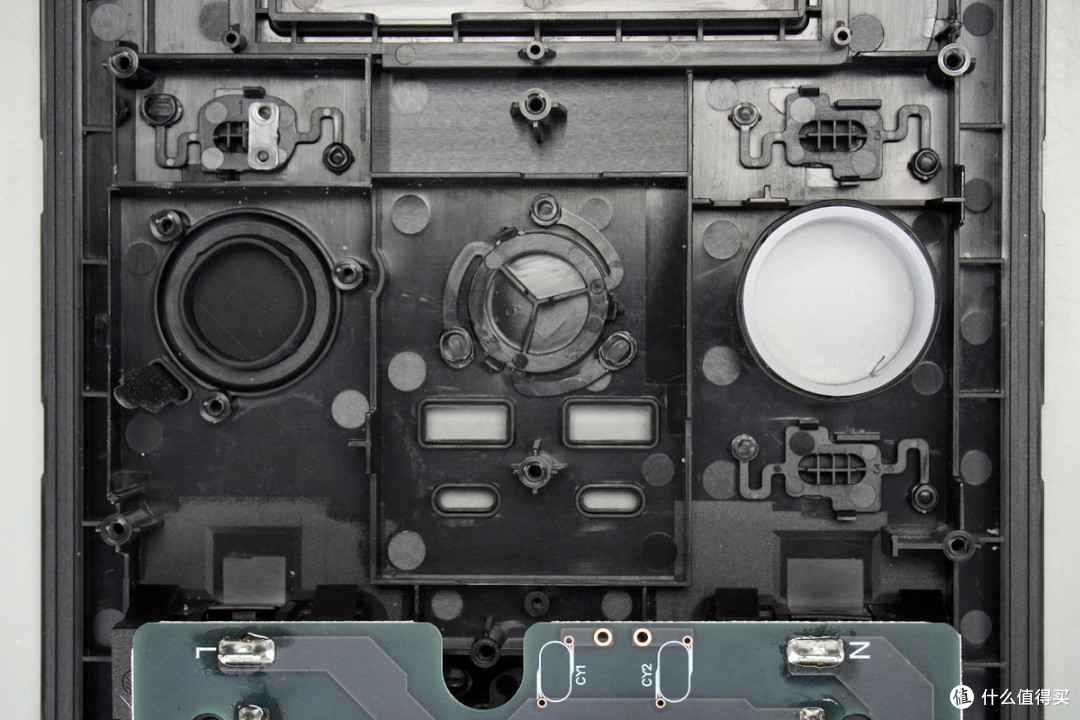

面板内部功能按键区域和开孔特写。
交流输入插座通过小板焊接连接。
PCBA模块正面右侧设有显示驱动芯片，同步降压控制器和同步降压转换器。

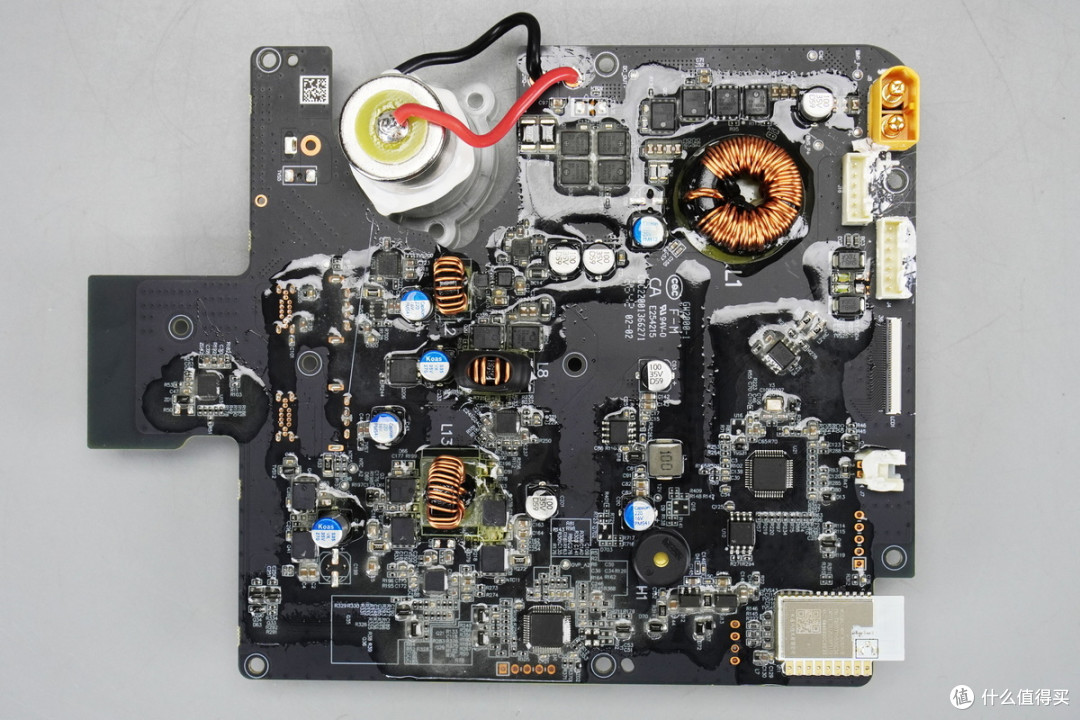

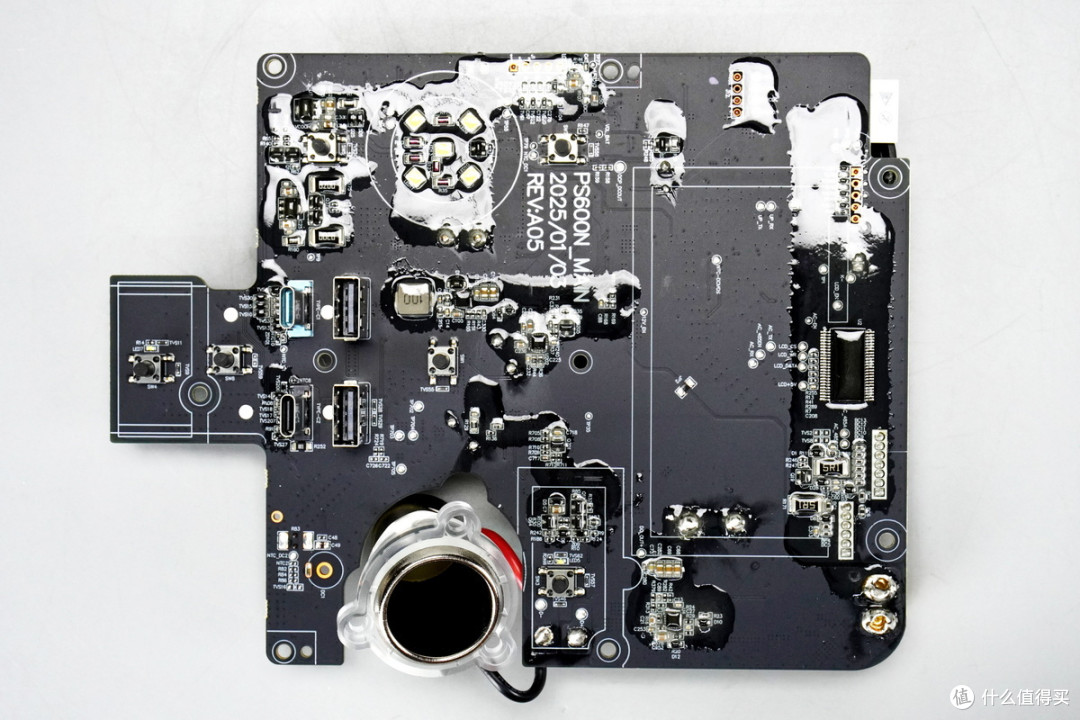

另一面设有电源插座，通信端子，主控MCU，收发器芯片，无线通信模块，同步降压开关管，降压电感，VBUS开关管。同步升降压控制器，同步升降压开关管，降压控制器和降压开关管，协议芯片和滤波电容。

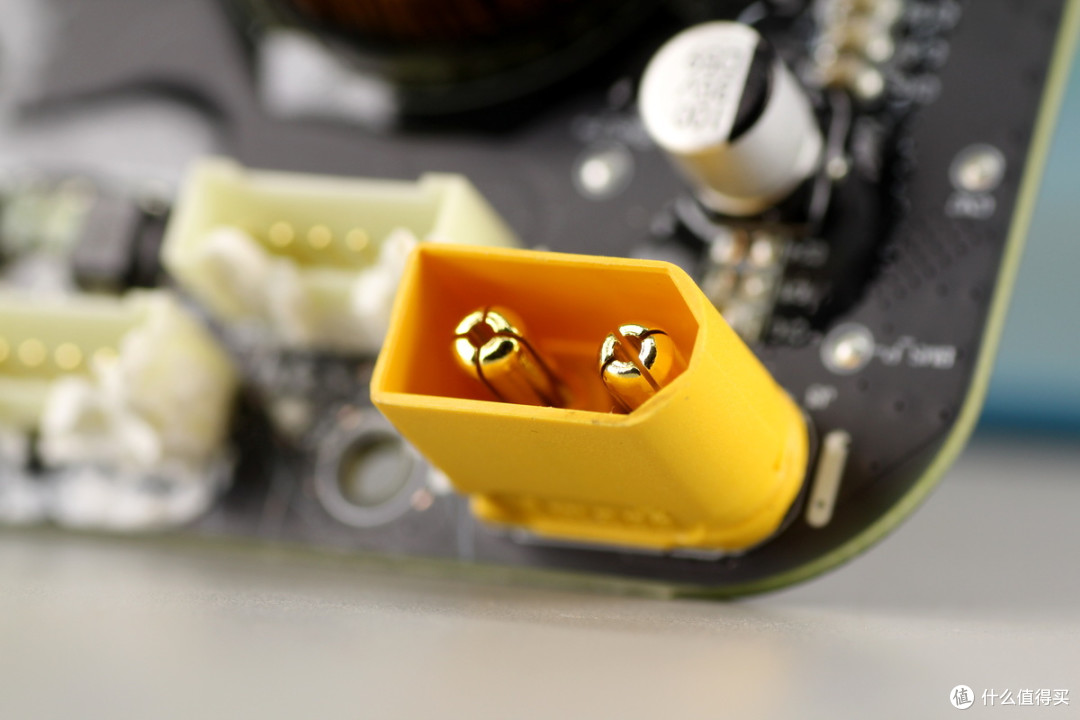

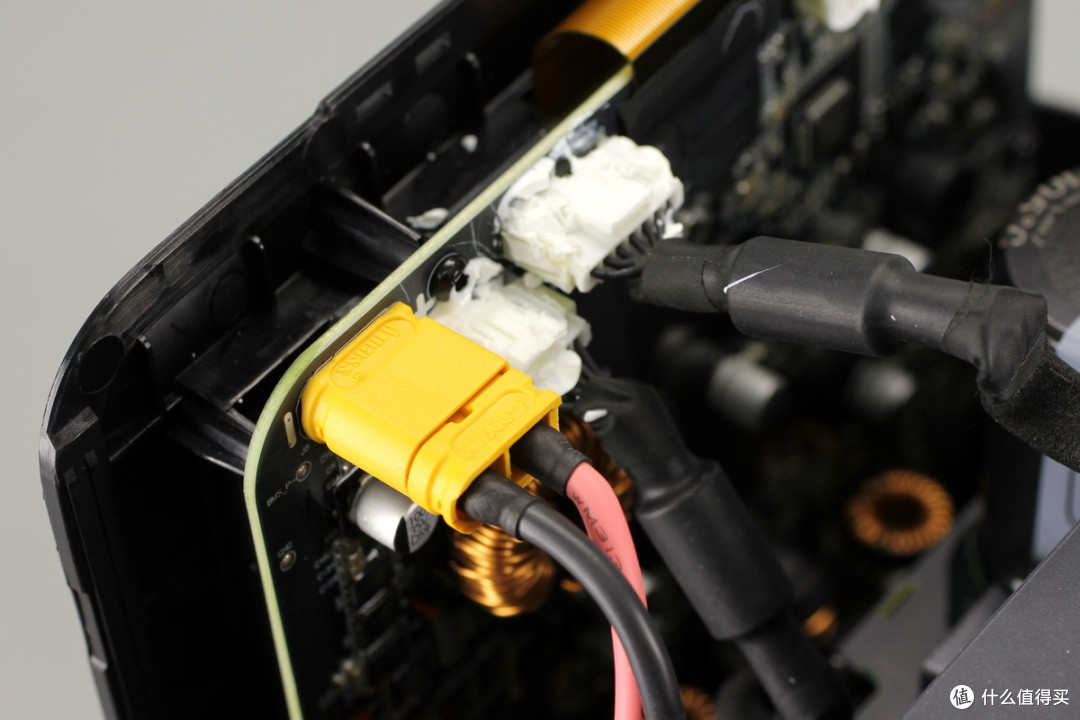

XT60连接器用于连接电池组。
USB-C1接口同步升降压控制器采用南芯科技SC8815。

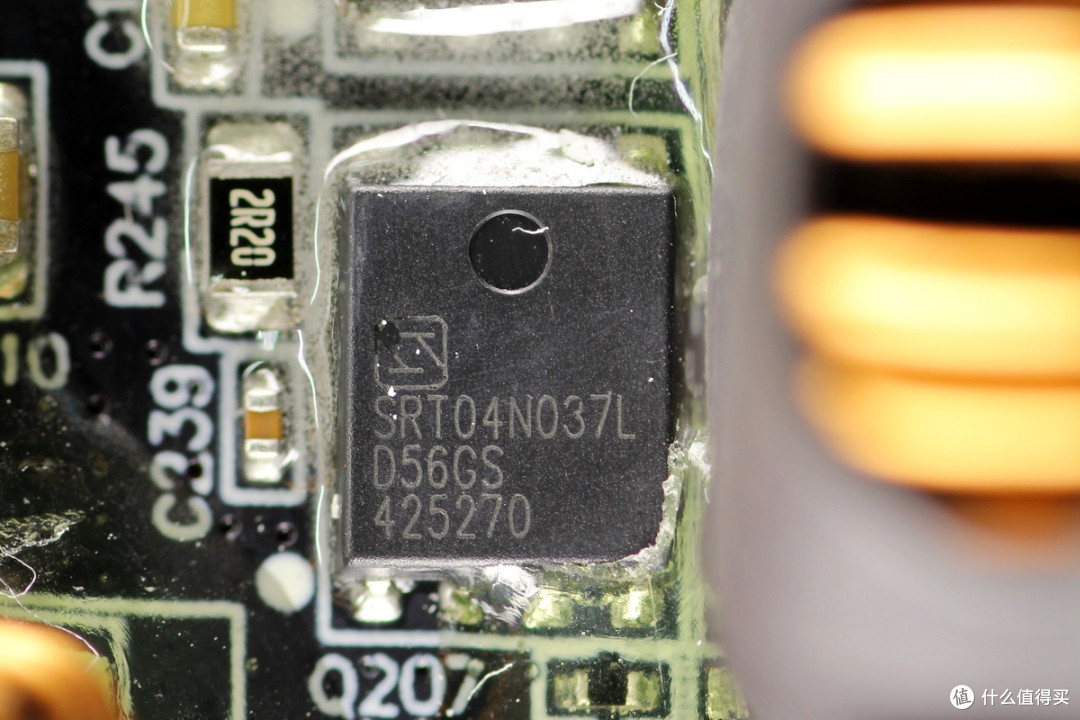

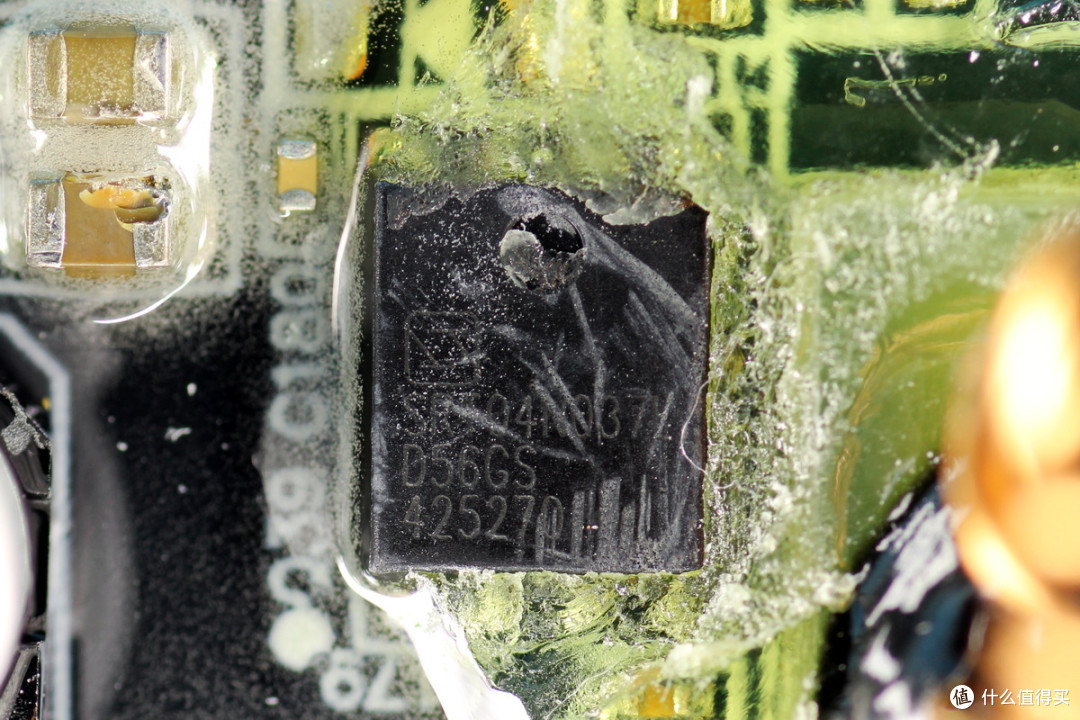

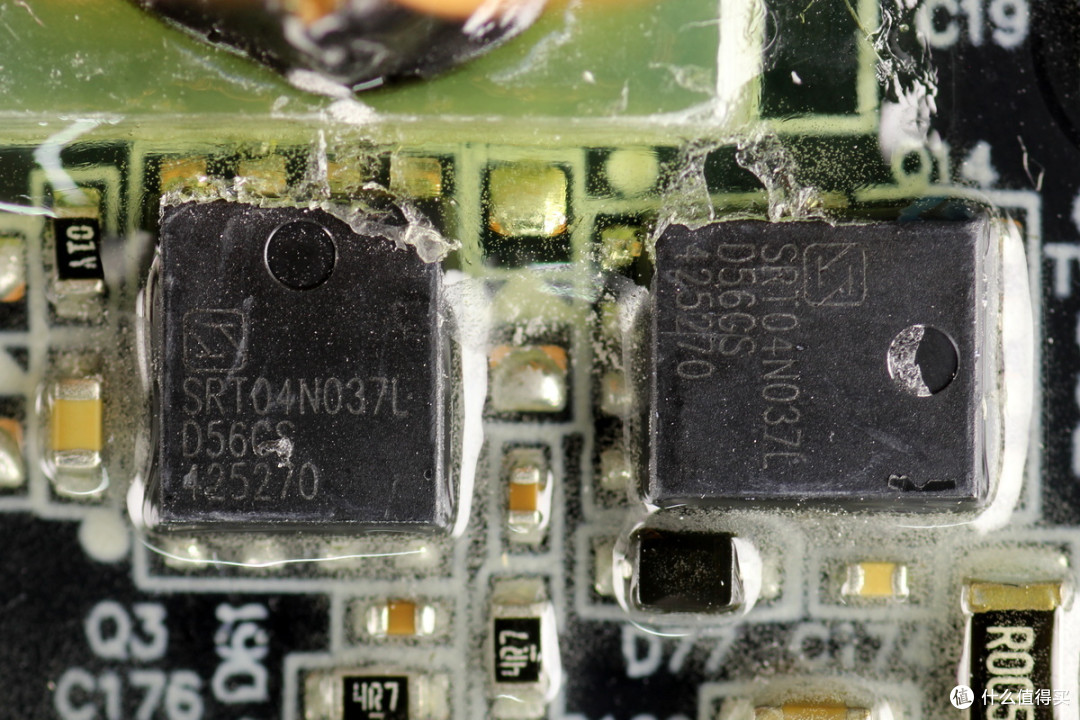

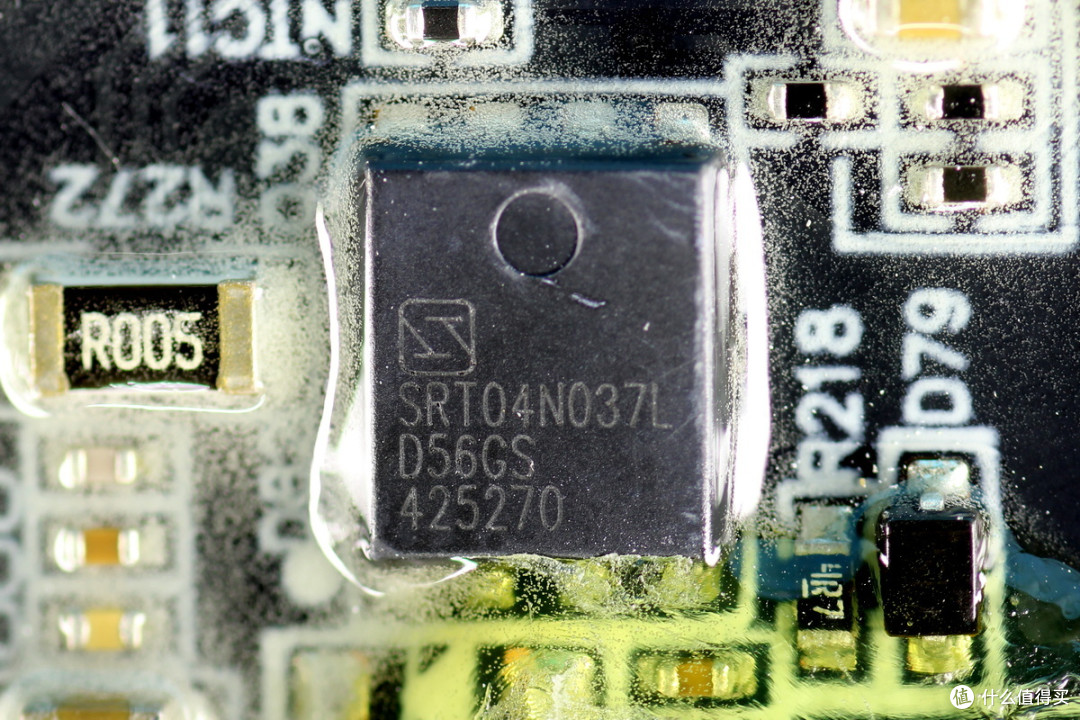

同步升降压开关管来自尚阳通，型号SRT04N037L，NMOS，耐压40V，导阻3.25mΩ，采用PDFN5*6封装。

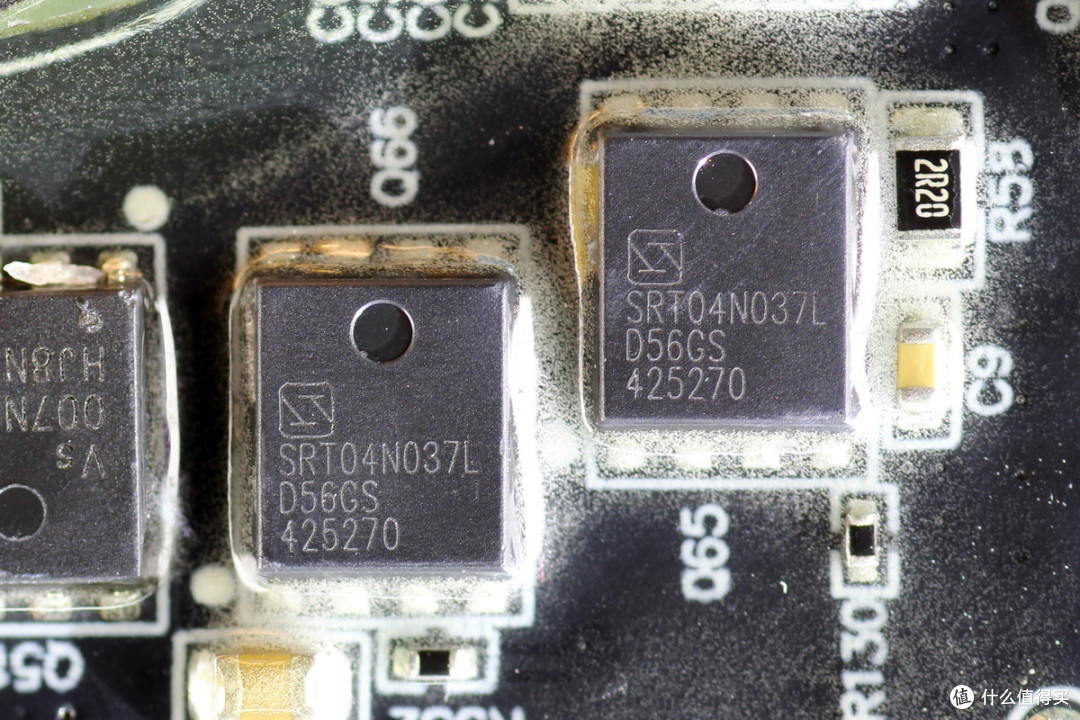

另一颗开关管型号相同。
另外两颗开关管型号相同。
滤波电容规格为100μF35V。

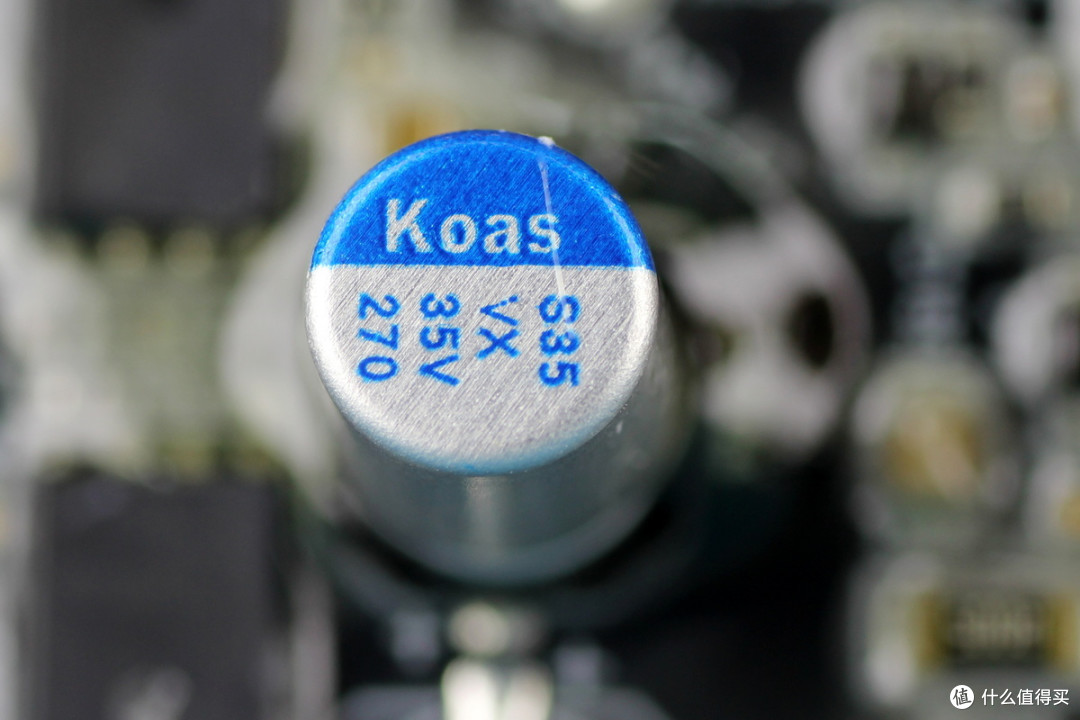

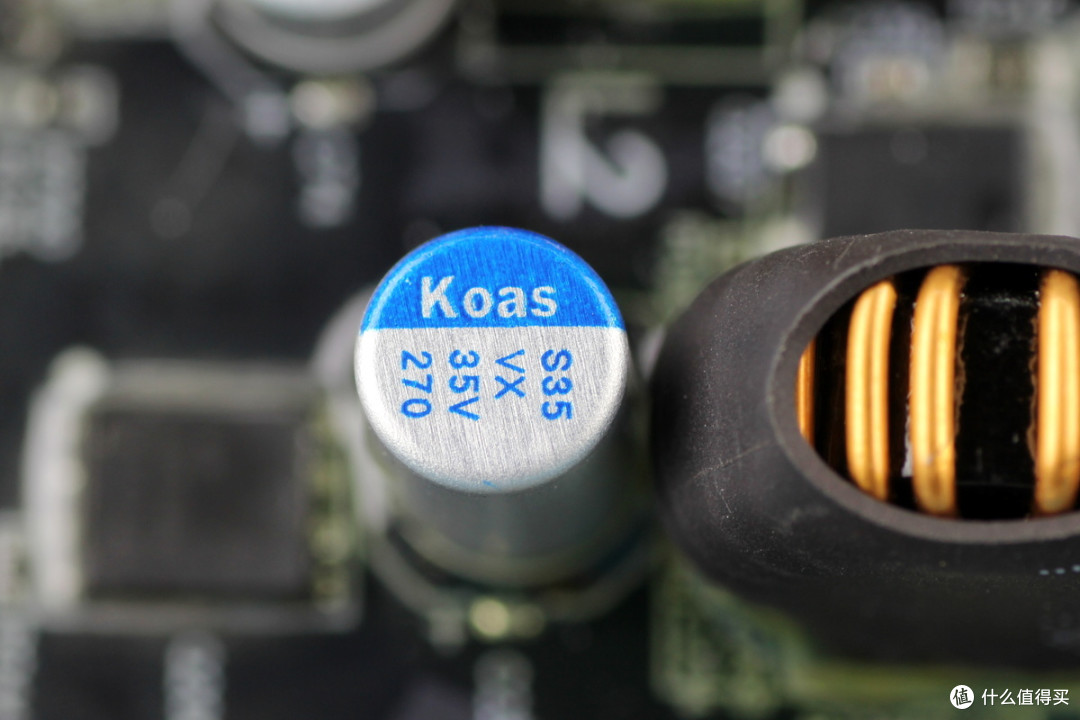

输出滤波电容规格为35V270μF。

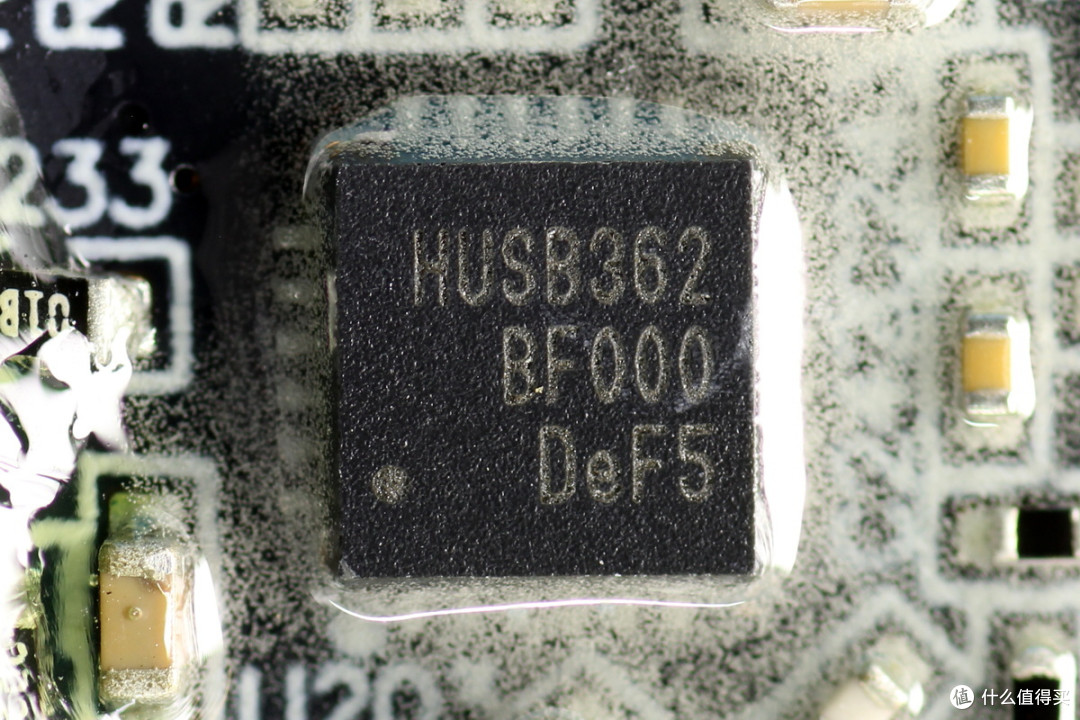

USB-C1口协议芯片采用慧能泰HUSB362，这是一款支持PD3.1 EPR且集成32位 RISC-V MCU的高性能PD协议芯片，带有32 KB MTP存储器，支持多个具有可编程电压和电流的PDO，如PPS PDO、EPR PDO，所有的PDO都完全符合USB PD 3.1 V1.7规范。HUSB362已通过了USB-IF协会的PD3.1合规性测试，EPR TID为9692。
HUSB362还实现了可编程的DPDM PHY，D+和D-引脚可以被配置为支持QC2.0、QC3.0、AFC、FCP和Divider 3的模式，为传统设备提供了很好的兼容性。
HUSB362集成N-MOS驱动，可控制VIN和VBUS之间是否导通，从而保护与Type-C连接器连接的设备。另外，其CC1、CC2、D+和D-引脚的高电压容限和保护为系统提供了更多的可靠性。除此之外，针对LPS（限功率电源），HUSB362也作了充分的保护设计。
HUSB362集成了优质的恒压控制环(CV)和恒流控制环(CC)，同时集成FB调压模式，可同时应用于ACDC或者DCDC。HUSB362还集成双环路的设计可让用户采用极简的外围元件实现应用设计，提升空间利用率和设计难度同时降低BOM成本。
VBUS开关管采用尚阳通SRT04N037L。

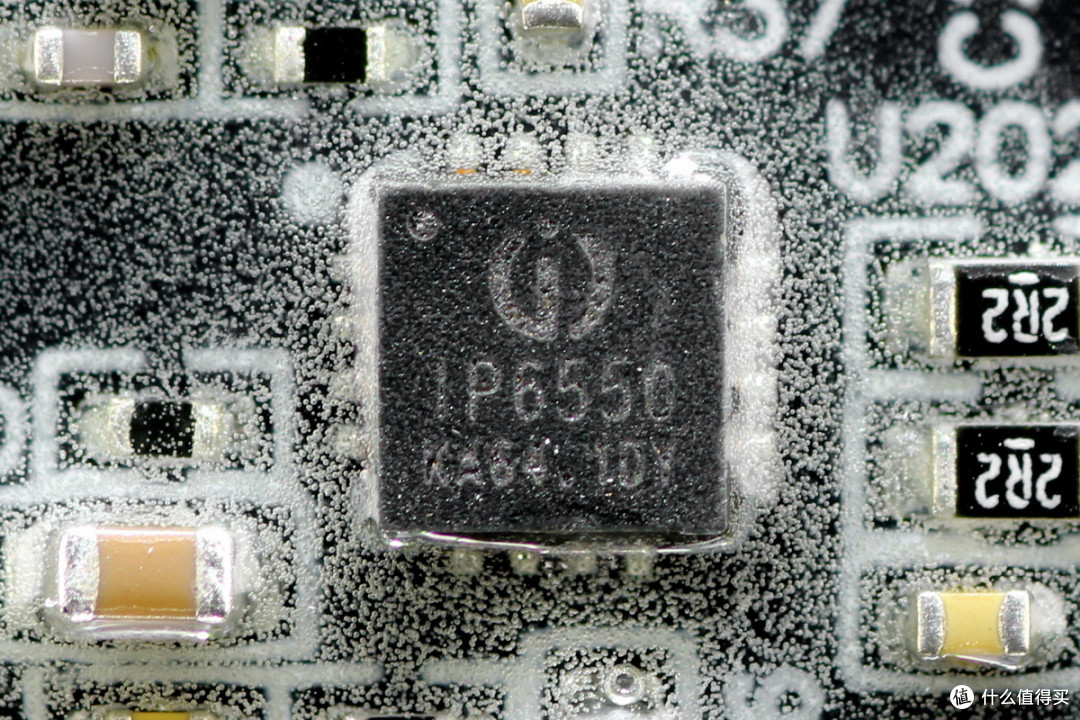

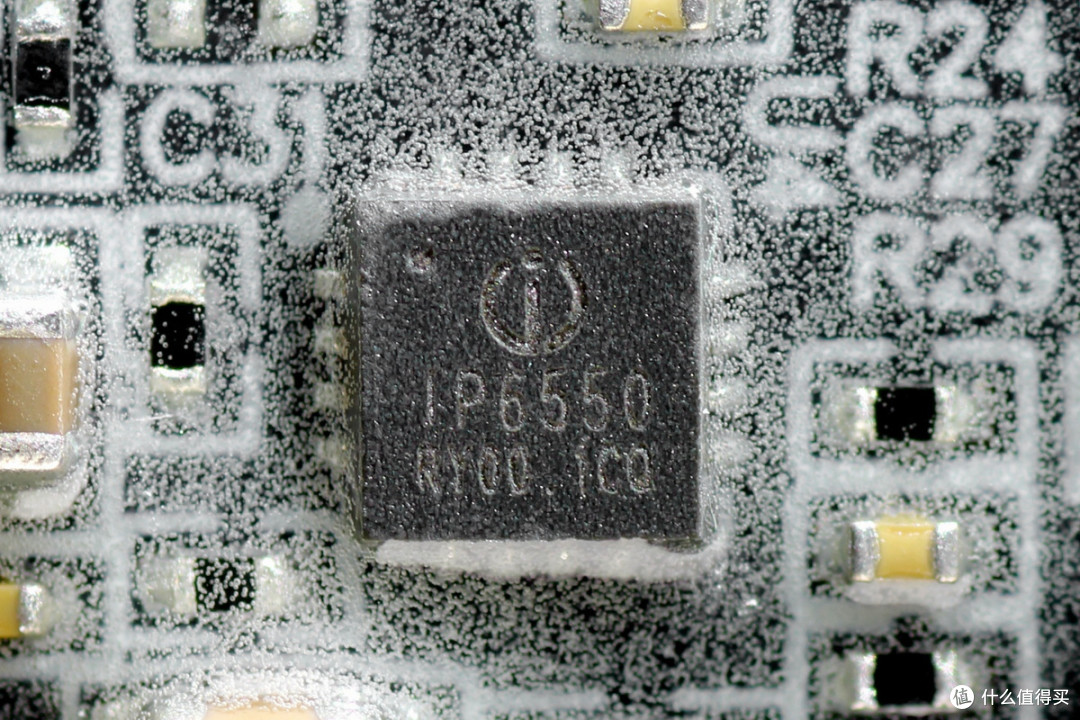

同步降压控制器采用英集芯IP6550，这是一款支持36V输入的同步降压控制器，内置NMOS管驱动，外置两个MOS管进行高效同步整流降压。开关频率135KHz，输入端耐压48V，内置完善的保护功能。英集芯IP6550采用3*3mm QFN16封装，可实现简化的同步降压转换电路设计。
IP6550可用于车载充电器、多口适配器、智能插排、支持USB-C接口的插排以及行车记录仪应用。同步整流降压具有高转换效率，高输出电流可用于多口5V输出，搭配PD协议芯片可实现宽范围电压调节，满足USB PD3.1的应用。
英集芯 IP6550 资料信息。

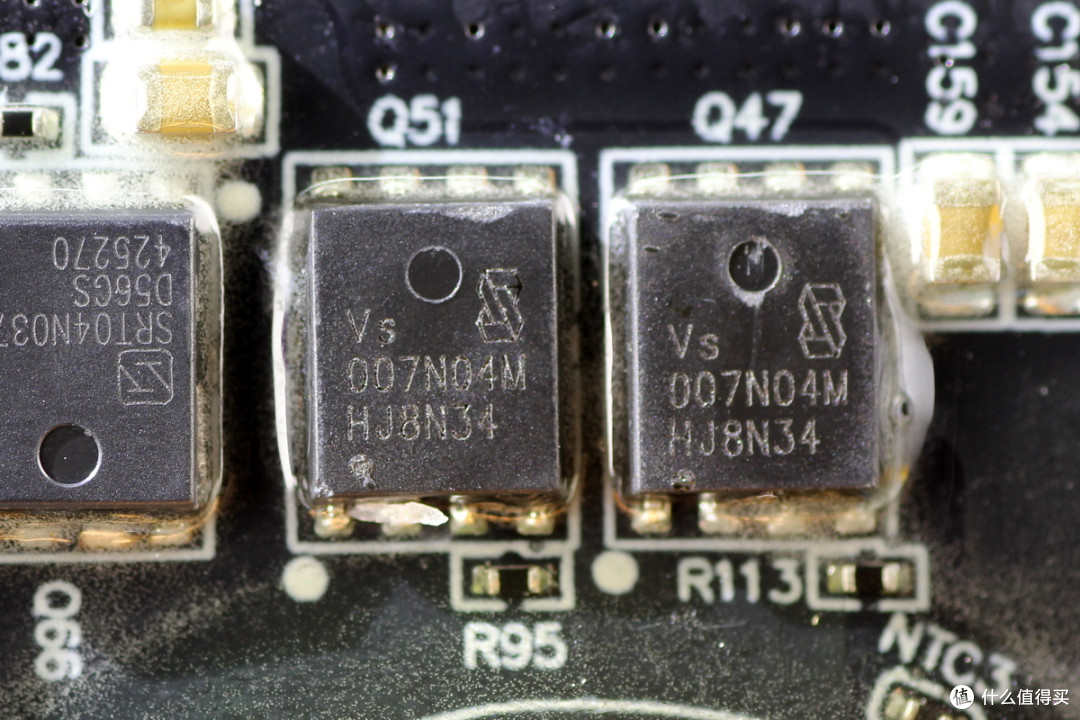

同步降压开关管来自威兆半导体，型号VSP007N04MS-G，NMOS，耐压40V，导阻3.4mΩ，采用PDFN5*6封装。
威兆半导体 VSP007N04MS-G 资料信息。
同步降压开关管采用尚阳通SRT04N037L。
滤波电容规格为35V270μF。
USB-C2口协议芯片采用天德钰FP6606。这是一颗高性能的USB PD3.0协议芯片，支持USB PD3.0，PD3.1快充，还支持QC4+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议，采用TQFN-16封装。

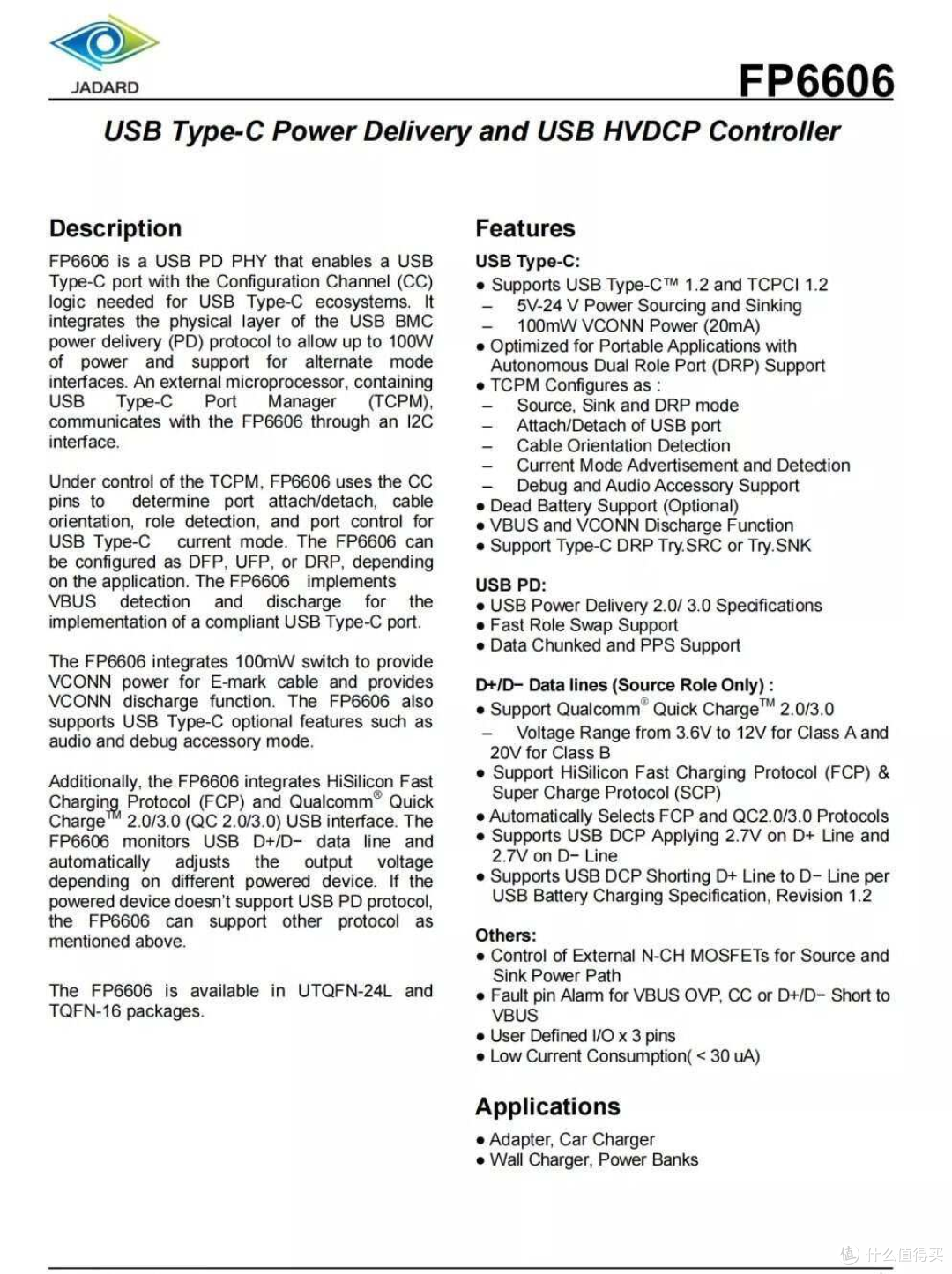

天德钰FP6606B详细规格资料。
充电头网了解到，天德钰FP6606芯片已被紫米20号200W 移动电源紫米10号 Pro移动电源、小米10000mAh移动电源 50W超级闪充版、紫米18W双向PD快充移动电源尊享版10000mAh、小米20000mAh移动电源 50W超级闪充版等多款产品采用。

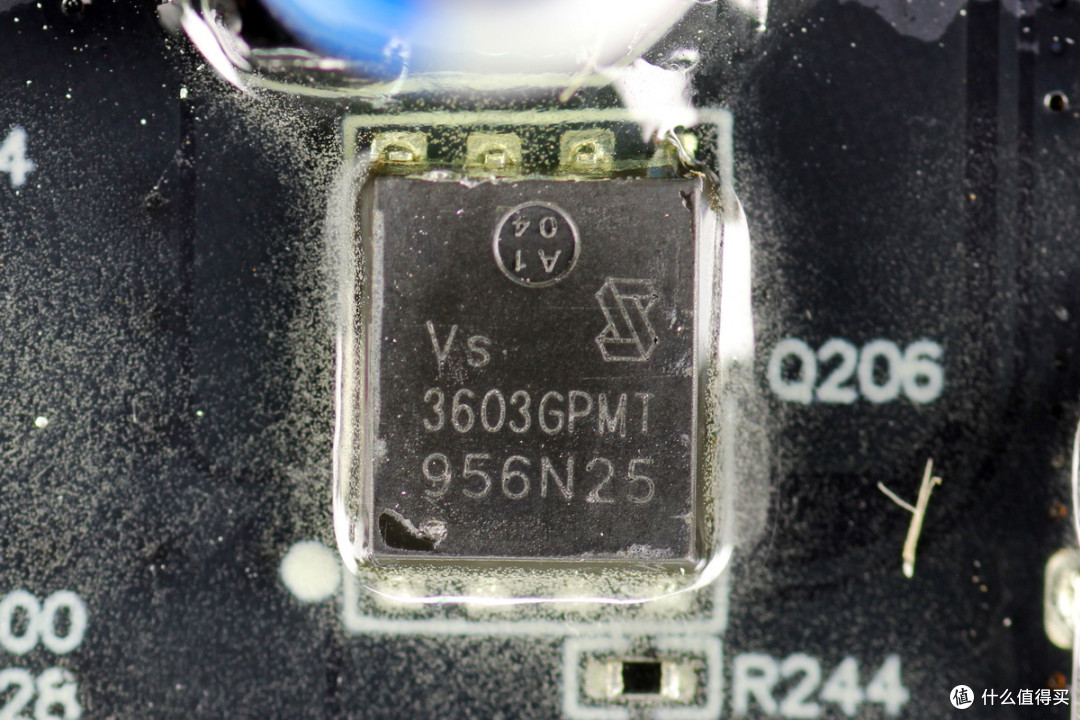

VBUS开关管来自威兆半导体，型号VS3603GPMT，NMOS，耐压30V，导阻0.6mΩ，采用PDFN5*6封装。

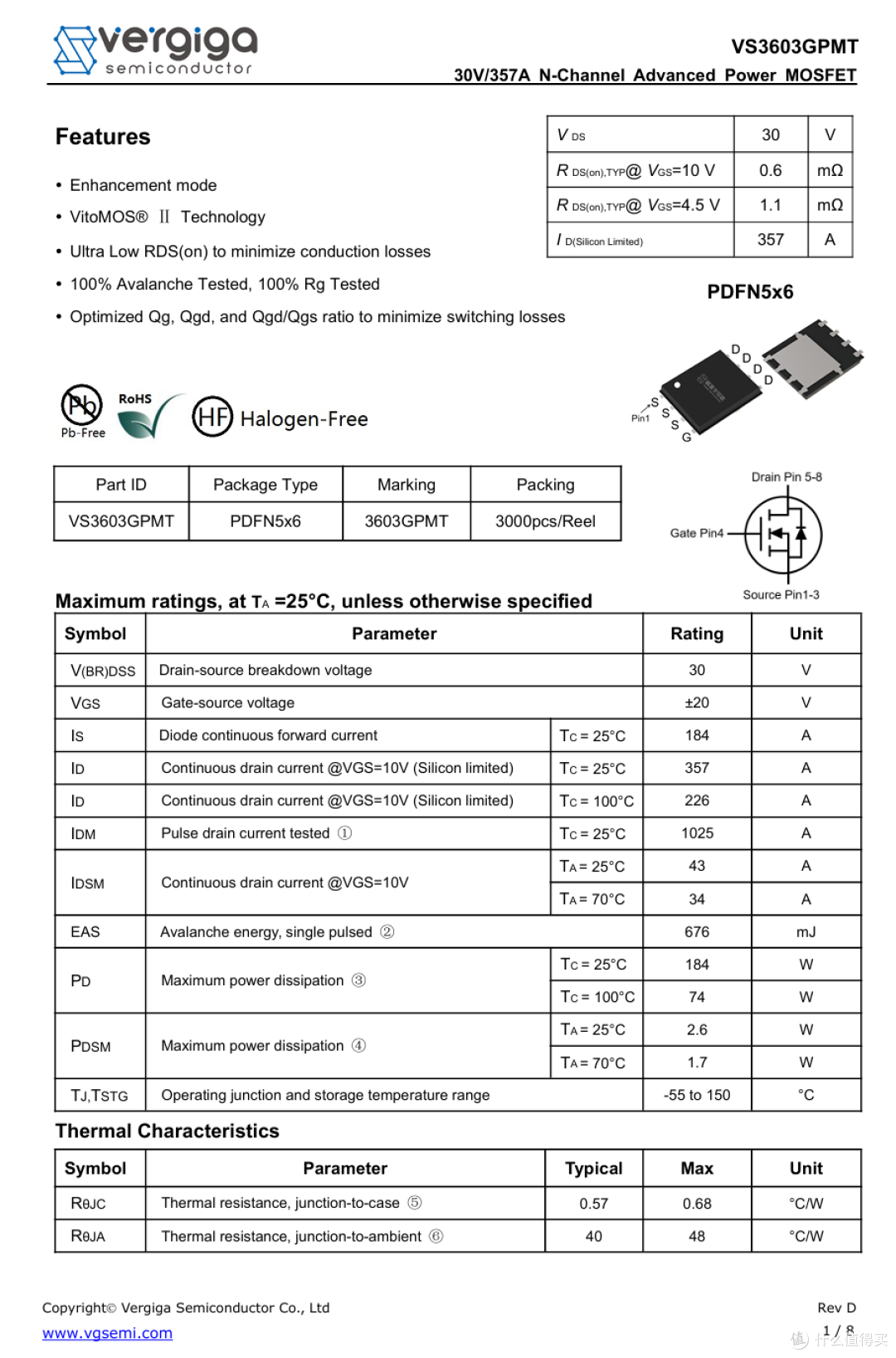

威兆半导体 VS3603GPMT 资料信息。
同步降压控制器采用英集芯IP6550。
同步降压开关管来自威兆半导体，型号VS4610AE，NMOS，耐压40V，导阻6.8mΩ，采用PDFN3333封装。
威兆半导体 VS4610AE 资料信息。

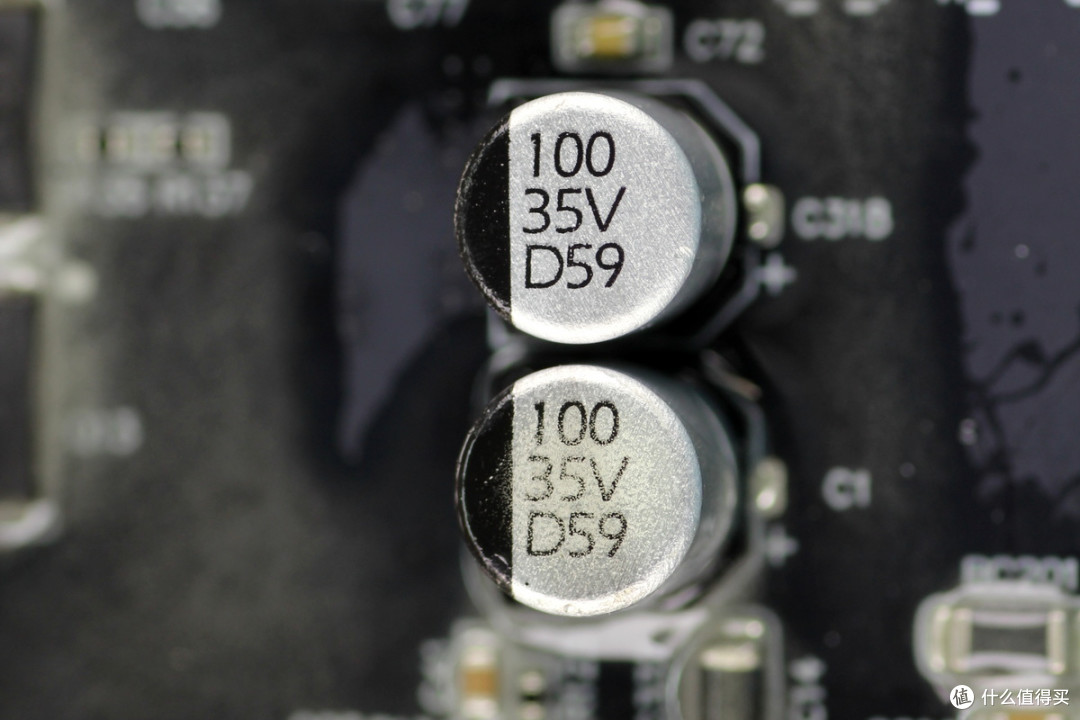

两颗滤波电容规格为100μF35V。

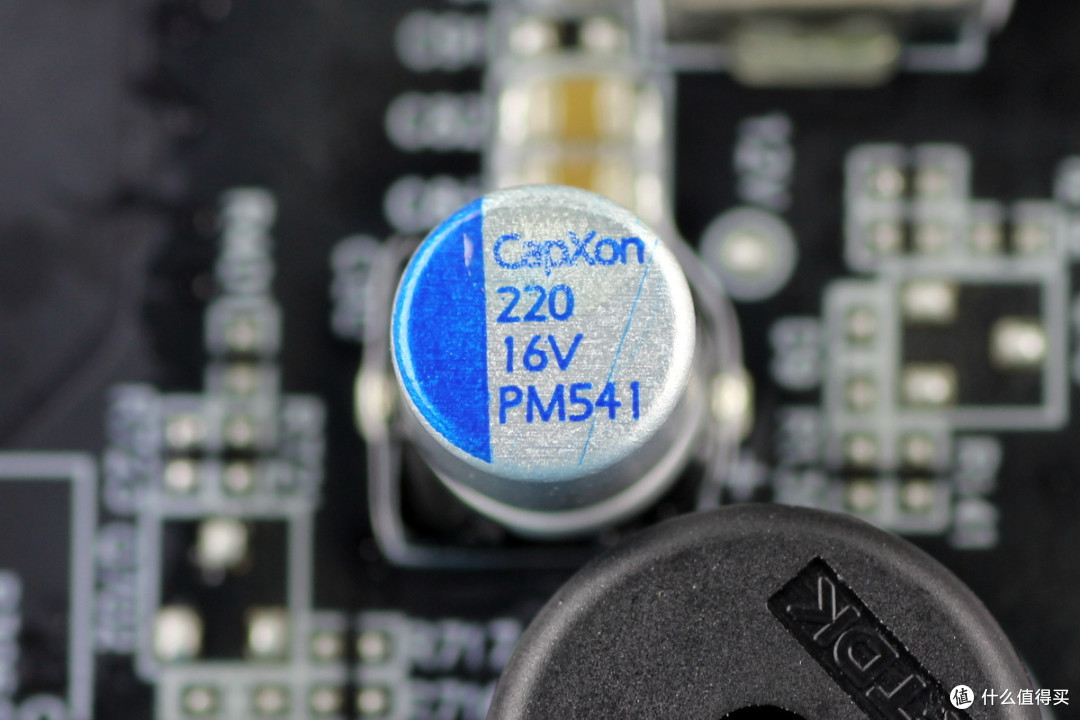

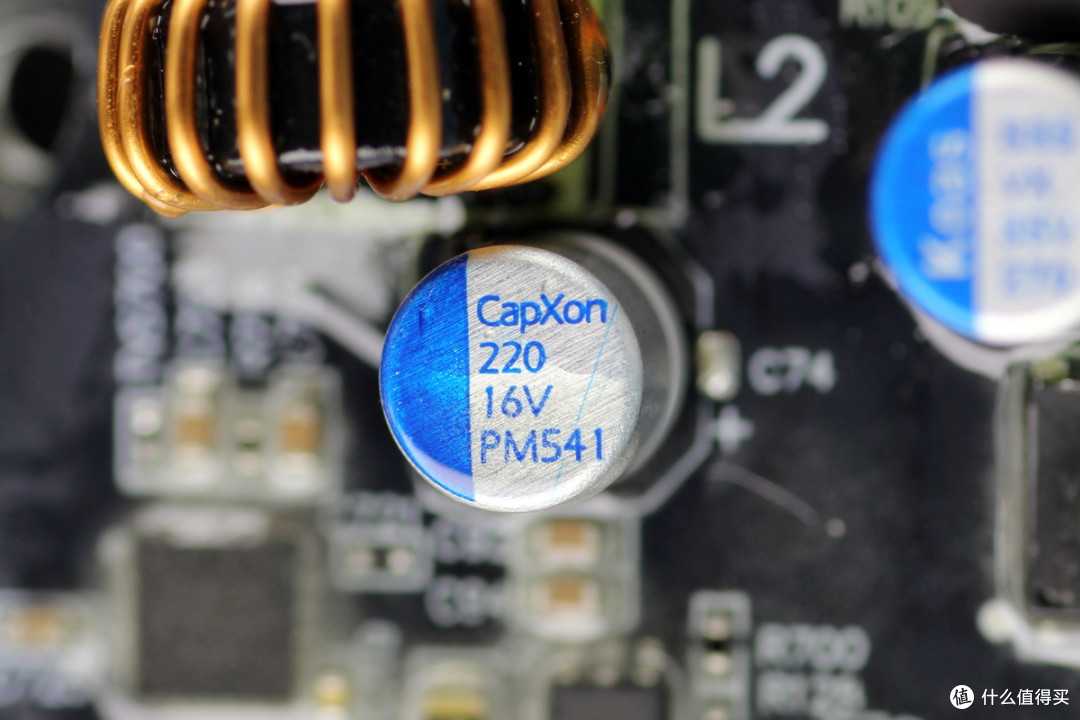

输出滤波电容来自丰宾，规格为220μF16V。

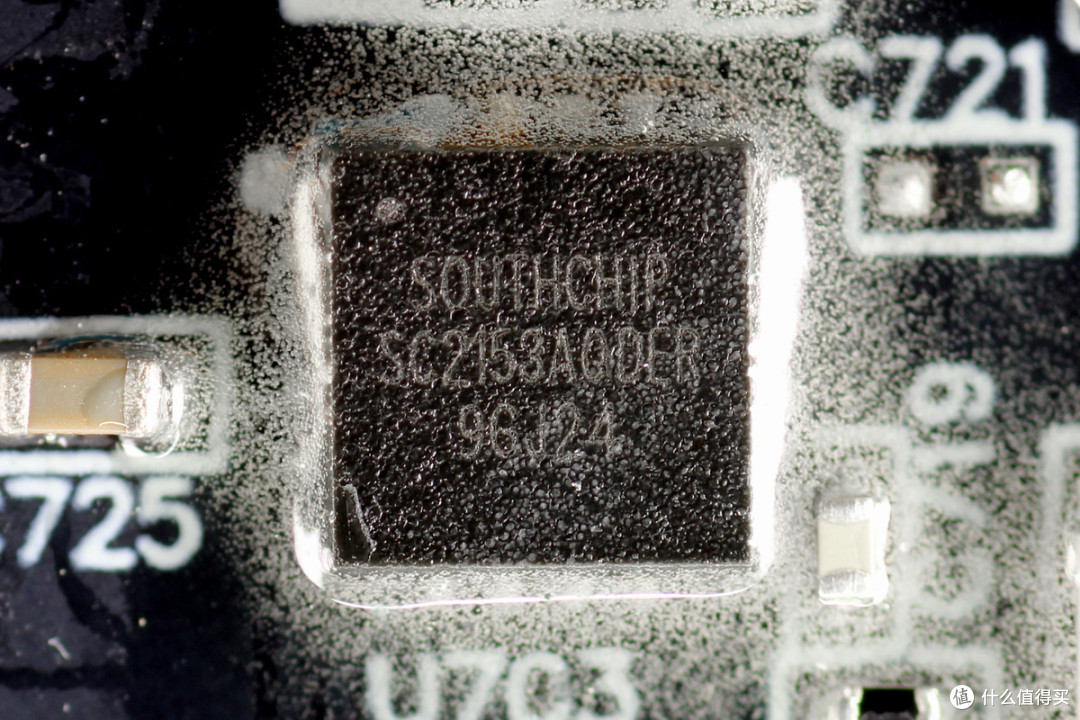

用于USB-A接口的协议芯片来自南芯科技，型号SC2153A，是一颗支持PD和DP/DM快充协议的控制器，内部集成反馈环路，支持最新的Type-C和PD3.0标准，支持UFCS融合快充，同时还支持使用DP/DM接口的专有快充协议，适用于各类适配器应用。
SC2153A内部集成了32位高性能MCU内核，集成24kB单次编程存储器和2kB RAM。该控制器针对各类快充协议集成了USB PD物理层、Type-C检测、DP/DM快充协议物理层，VCONN供电。芯片支持丰富全面的保护功能，采用QFN-16封装。

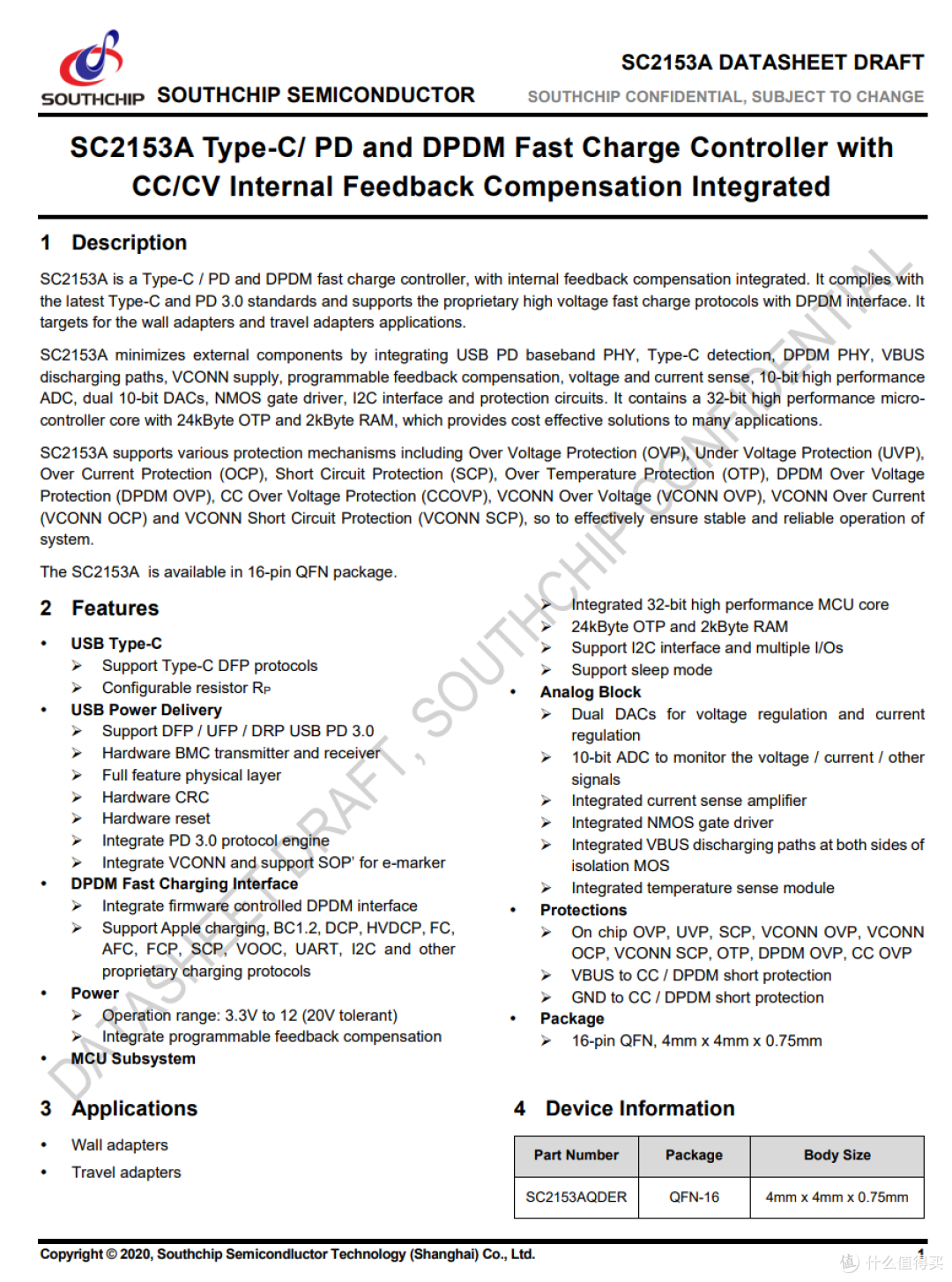

南芯科技 SC2153A 资料信息。

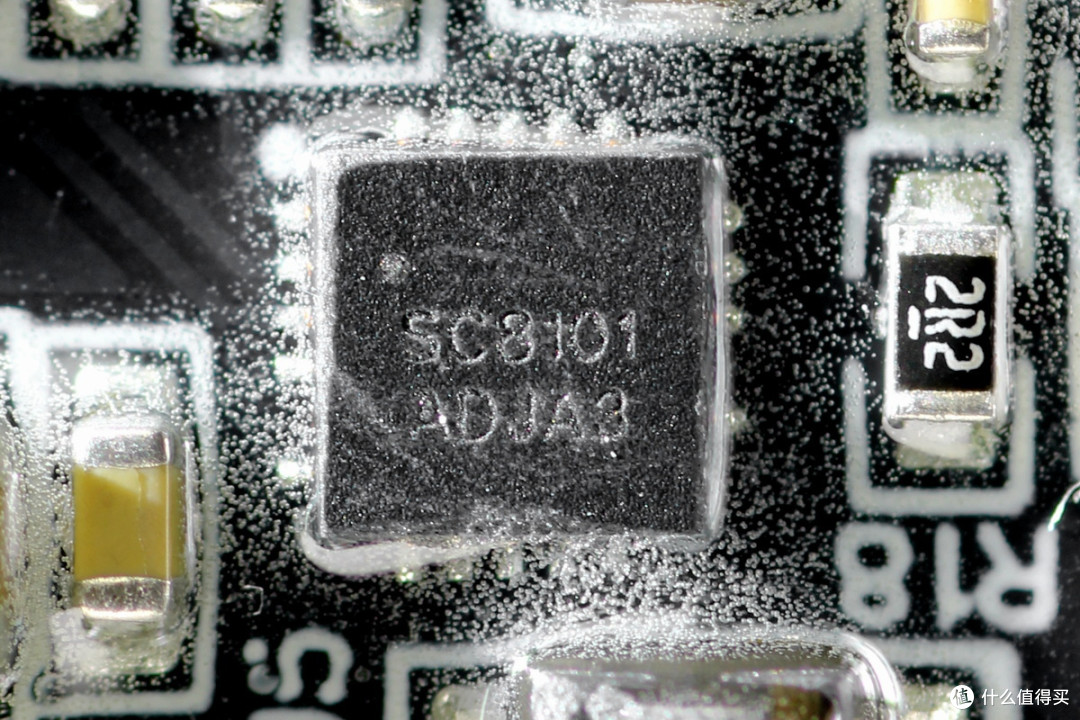

USB-A口采用南芯科技SC8101同步降压转换器进行降压输出，SC8101是一颗支持5V到32V宽电压范围输入，输出电流可达5A的高效率同步降压DC-DC转换器，输出电压可调。同时，它还提供高精度的输出电流限制，当输出达到设定电流极限时，进入恒流模式。芯片内部集成开关管，外围元件精简，采用19pin QFN封装。
南芯科技 SC8101 详细资料。
10μH合金电感特写。
输出滤波电容来自丰宾，规格为220μF16V。
同步降压控制器采用英集芯IP6550。

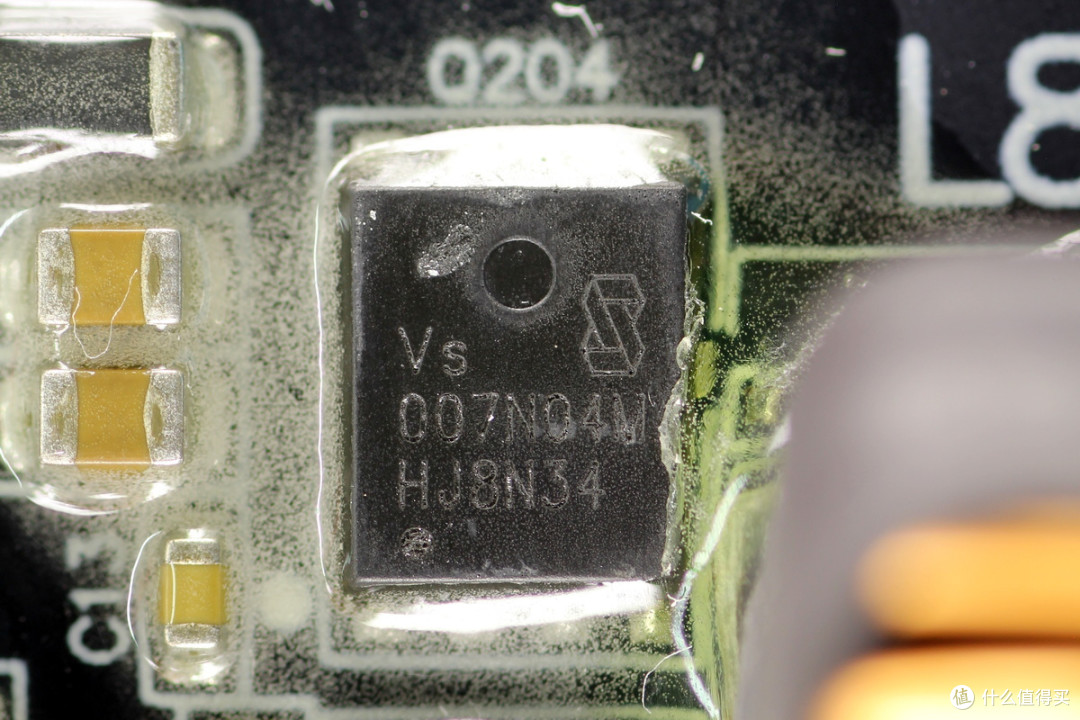

同步降压开关管采用威兆半导体VSP007N04MS-G。
同步降压开关管采用尚阳通SRT04N037L。
供电控制管采用威兆半导体VS3603GPMT。

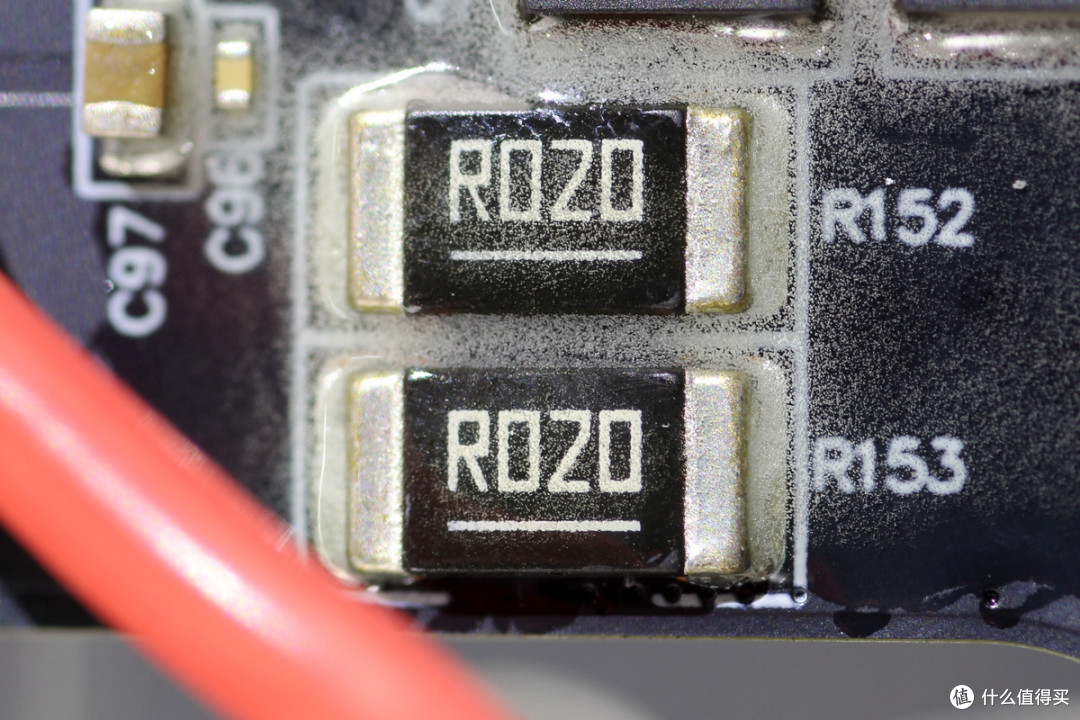

两颗20mΩ电阻并联，检测输出电流。

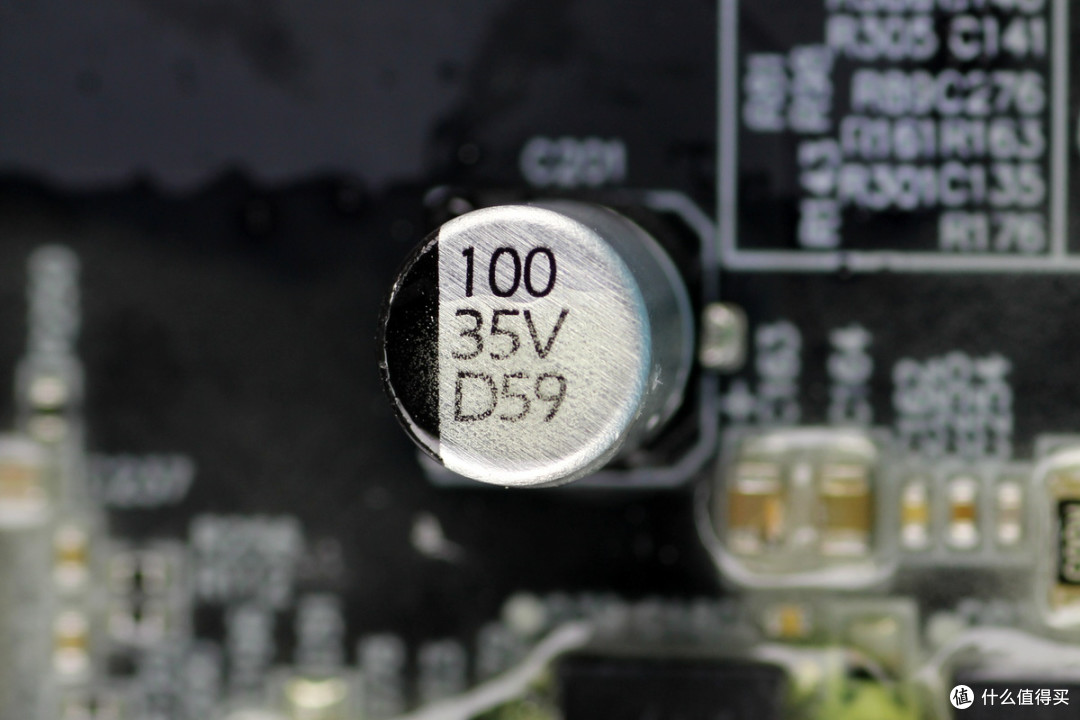

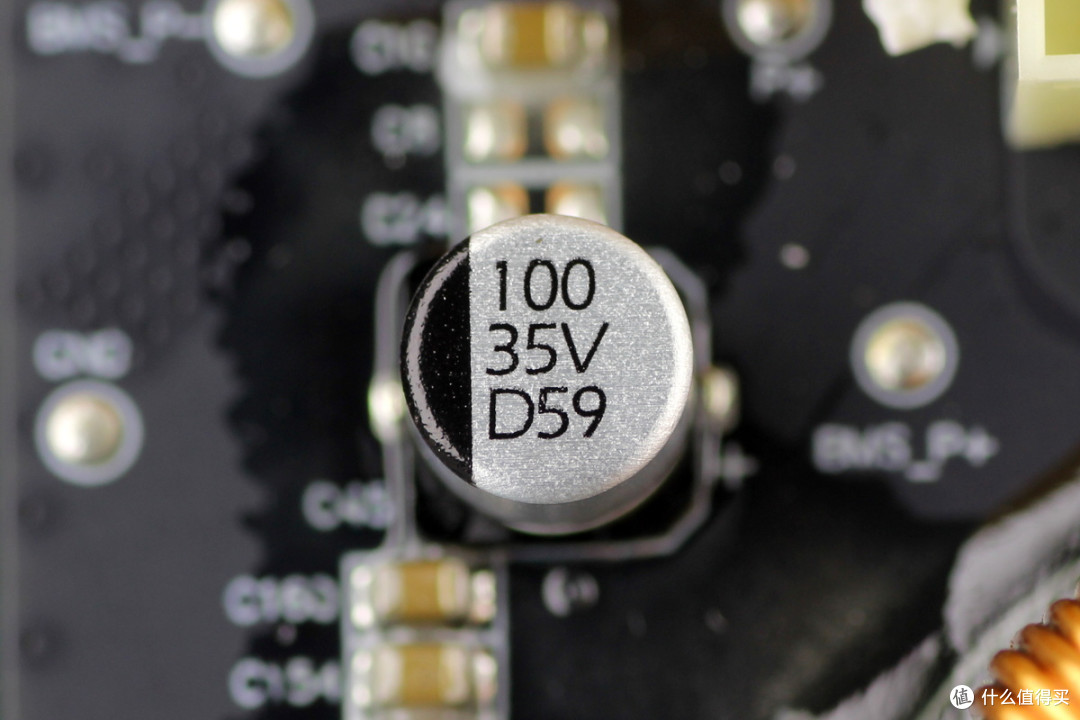

滤波电容规格为100μF35V。
输出滤波电容规格为100μF25V。

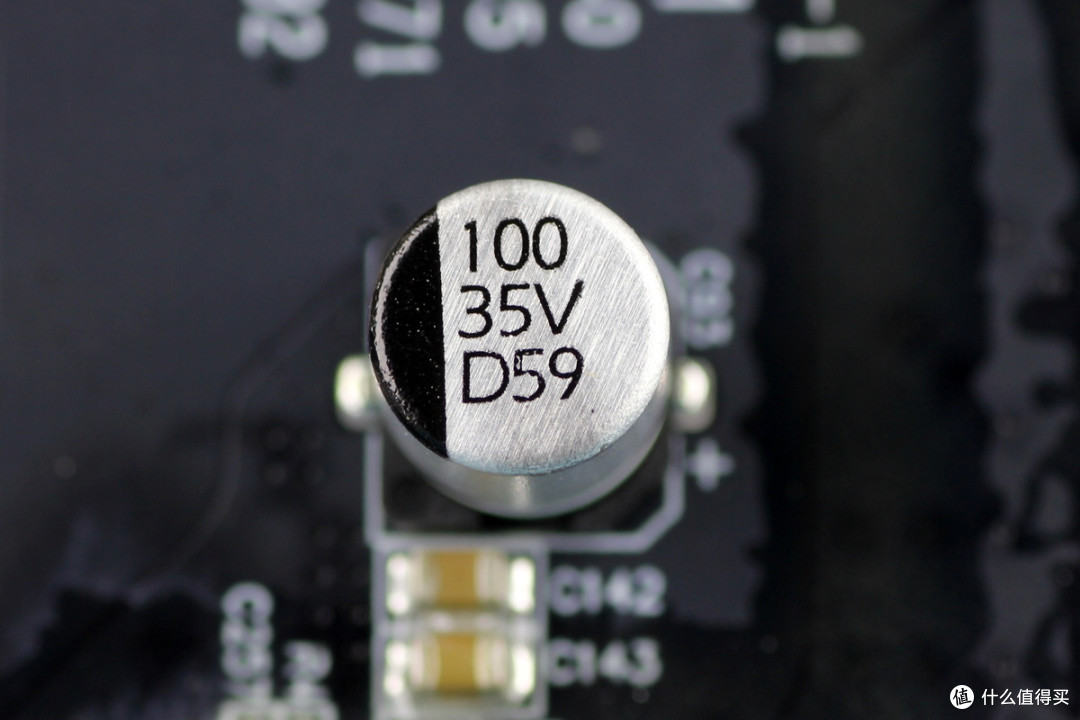

滤波电容规格为100μF35V。
降压芯片来自矽力杰，丝印ARZ，型号SY8293，是一颗5-40V输入电压，3A输出电流的降压转换器，芯片内部集成180mΩ开关管，开关频率800kHz，采用SO8E封装。

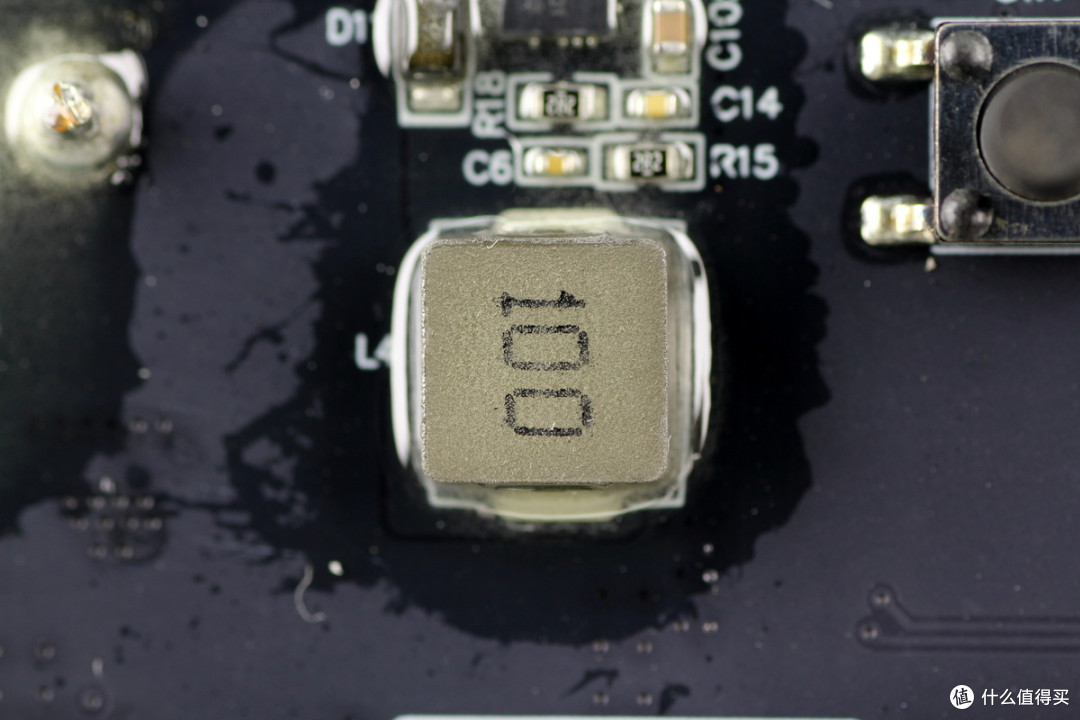

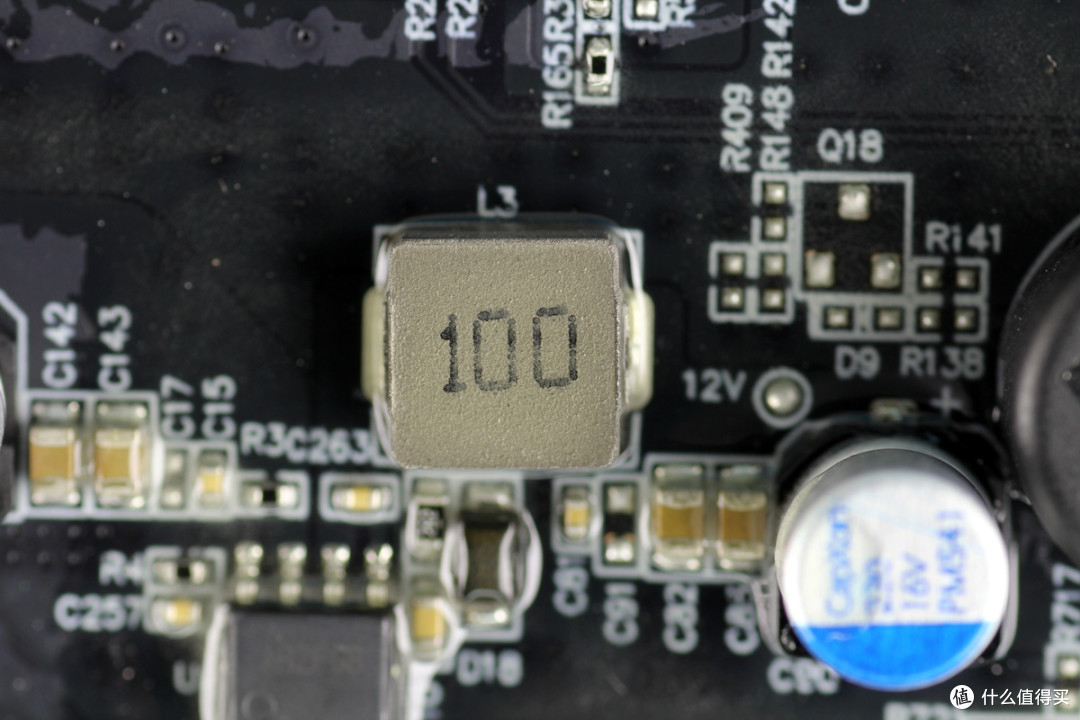

10μH降压电感特写。
输出滤波电容来自丰宾，规格为220μF16V。
MCU采用国民技术N32G430C8L7。
16MHz时钟晶振特写。
存储器来自兆易创新，型号GD25Q80E，容量为8MB，支持2.7-3.6V工作电压，采用SOP8封装。
收发器来自思瑞浦，型号TP8485E。
用于数据线过电压保护的TVS和过电流保护的PTC热敏电阻特写。
蜂鸣器来自TDK。
MCU采用国民技术N32G430C8L7。
稳压芯片来自思瑞浦，丝印L5J，型号为TPL820F33，支持42V输入电压，输出电流180mA，输出电压3.3V。另一颗丝印L5K，型号为TPL820F50，输出电压5V，采用SOT89-3封装。
稳压芯片采用思瑞浦TPL820F50。
稳压芯片采用思瑞浦TPL820F50。
无线通信模块来自小米，型号MHCB06P-B。

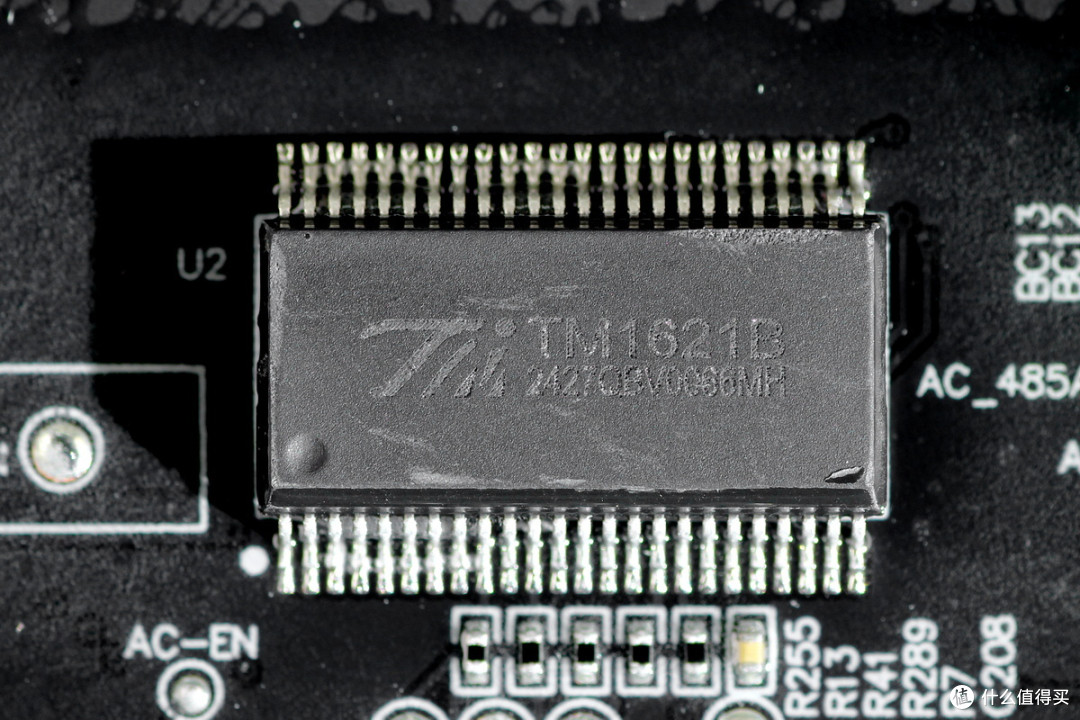

屏幕驱动芯片来自天微，型号TM1621B，支持32*4 LCD驱动，内部集成RC振荡器，采用四线串行接口通信，采用48SSOP封装。
LED照明灯设有5颗灯珠。
贴片按键开关特写，侧面设有指示灯。
USB-C和USB-A母座采用过孔焊接固定。
全部拆解一览，来张全家福。
电派储能拆解总结

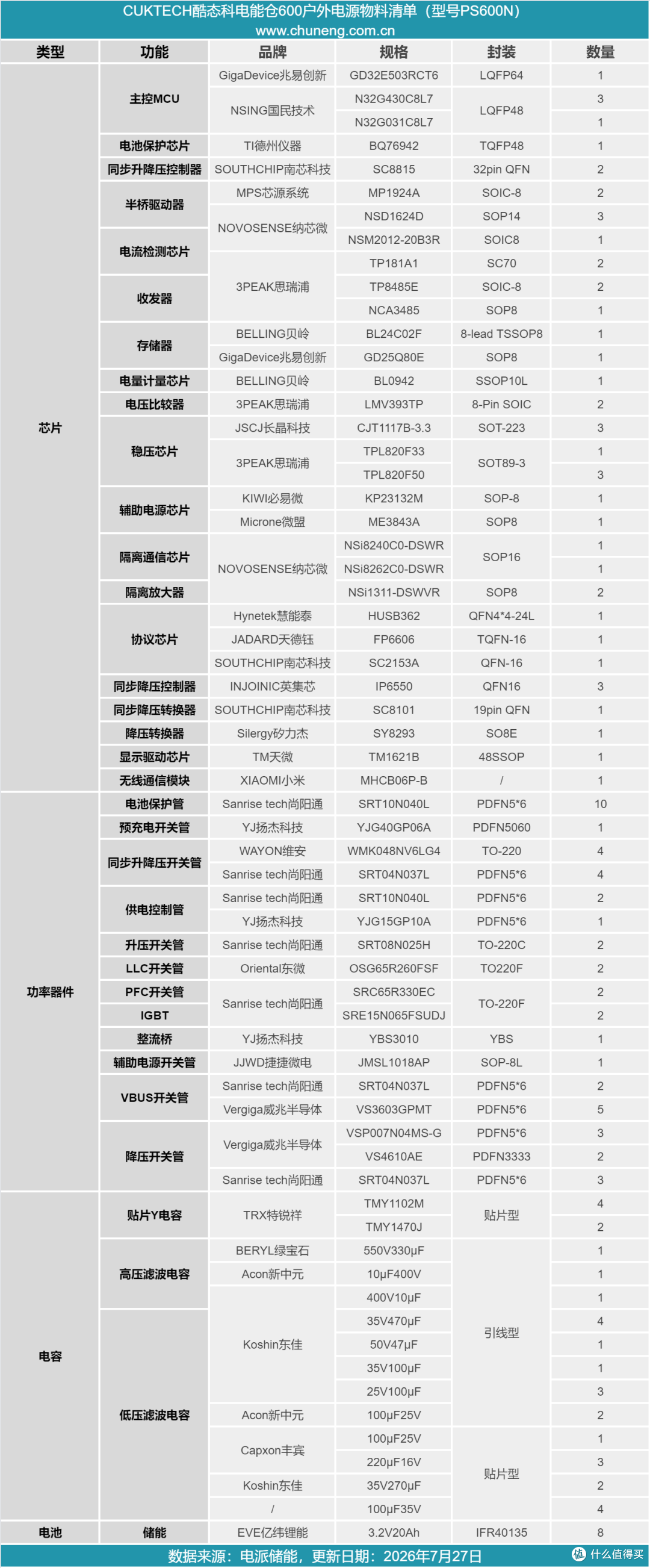

最后附上酷态科电能仓600户外电源内部核心物料清单，方便大家查阅。
酷态科电能仓600户外电源内置高品质磷酸铁锂电池，容量为512Wh。户外电源支持600W额定输出功率，升维驱动支持1000W输出功率。户外电源支持市电充电，Type-C充电，车充和太阳能板充电。机身正面设有显示屏，USB接口和AC输出接口，机身背面设有车充和AC输入接口，侧面设有散热风扇。
电派储能通过拆解了解到，酷态科这款户外电源内置8串磷酸铁锂电池，电池来自亿纬锂能，型号IFR40135，电池规格3.2V 20Ah。电池采用塑料框架固定，点焊连接，设有热敏电阻检测温度。电池保护板采用德州仪器BQ76942保护芯片，配有均衡电路。
双向逆变模块采用兆易创新和国民技术MCU进行控制，使用芯源系统和纳芯微半桥驱动器，分别用于低压和高压开关管驱动。对应功率器件均设有散热片，并设有热敏电阻检测温升。快充模块采用国民技术MCU控制，使用南芯SC8815同步升降压控制器搭配慧能泰HUSB362协议芯片用于140W双向输出。
天德钰FP6606协议芯片搭配英集芯IP6550降压控制器用于100W输出，车充输出也采用英集芯IP6550控制器。户外电源内部插接件打胶加固，PCBA模块涂有三防漆保护绝缘，元件之间打胶加固，做工用料安全可靠。
