前言

OPPO近期推出了一款33W口袋充超级闪充移动电源，这款产品主打轻巧便携，创新性地采用了自带编织线设计，线缆既可随时为设备补电，收纳时还能作为提绳使用，丰富了使用场景。

OPPO这款新品内置10000mAh大容量电芯，不仅原生支持OPPO家族的SUPERVOOC 33W超级闪充，还兼容UFCS融合快充以及PD等主流协议，无论是OPPO用户还是其他品牌手机用户，都能获得出色的快充体验。

下面，充电头网就为大家带来这款OPPO 33W口袋充的详细拆解，看看内部的用料与做工究竟如何。

产品外观

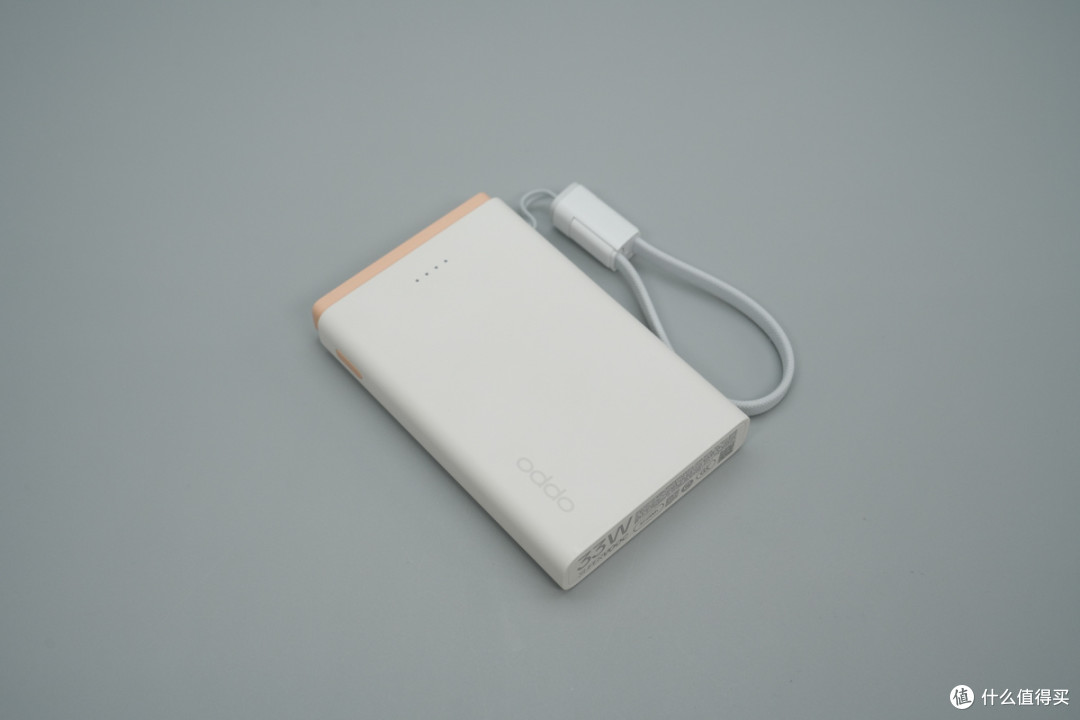

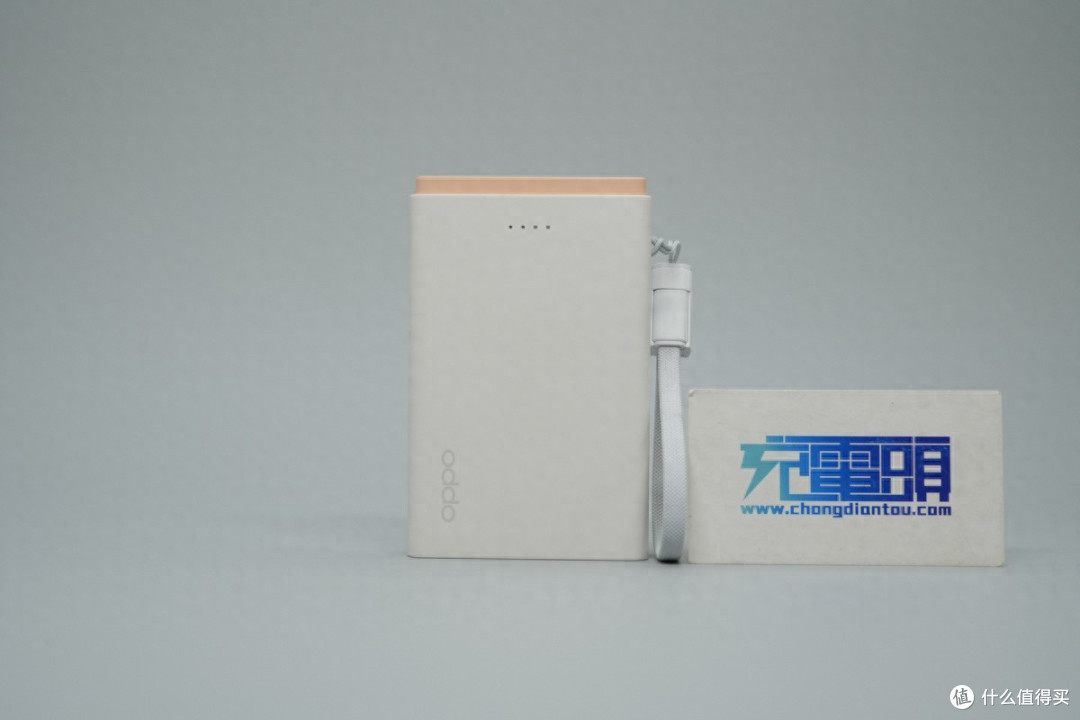

这款OPPO 33W口袋充超级闪充移动电源采用纯白机身设计，顶部配以卡其色拼接，整体风格简约清新，具备辨识度。

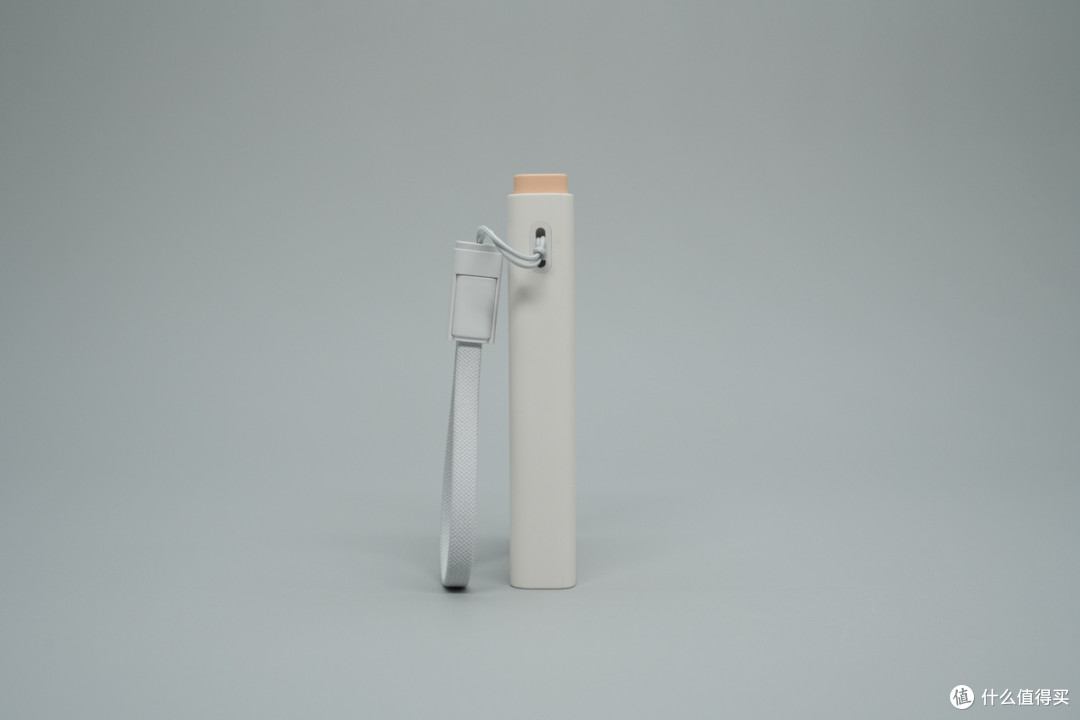

移动电源的边角过渡圆润，握持手感舒适。机身侧边自带一条可拆卸USB-C充电线，既是充电线又可以作为提绳使用。

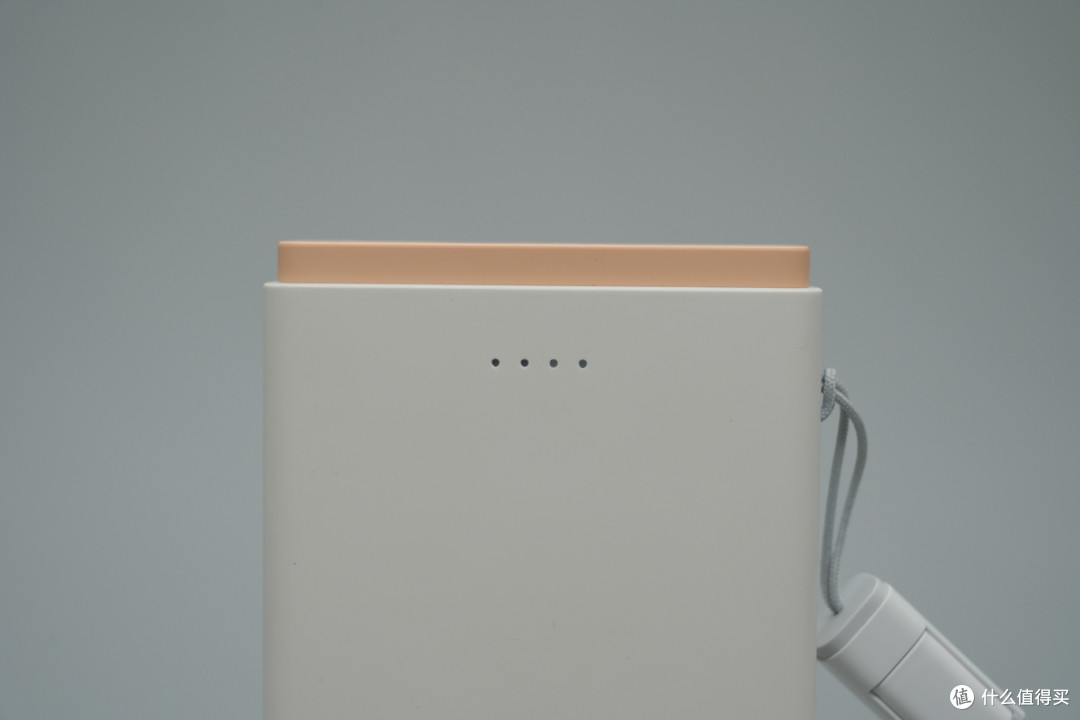

机身正面上方靠近拼接处，设有四颗LED电量指示灯。

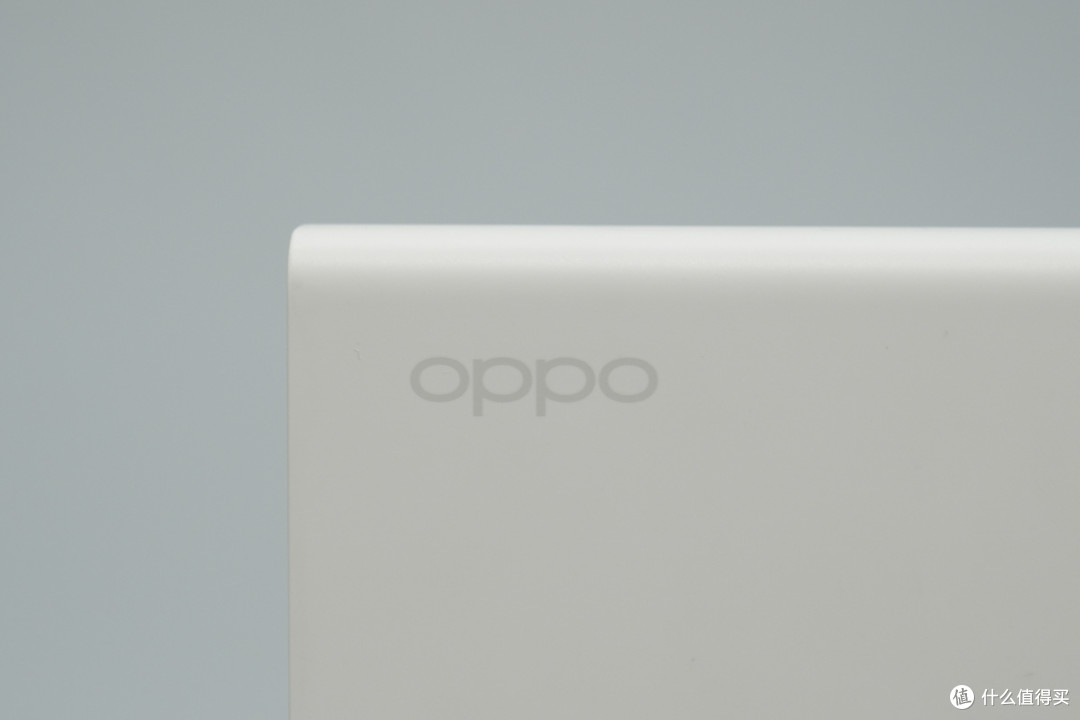

正面左下角的设有OPPO品牌Logo。

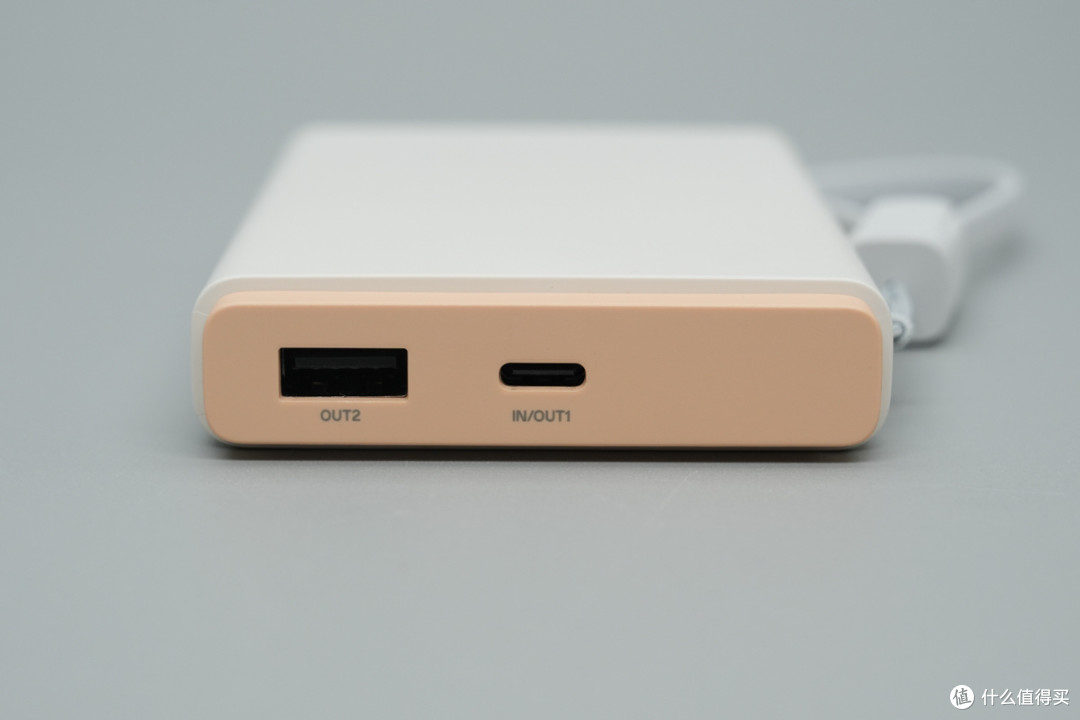

移动电源顶部配备了一个USB-A输出接口和一个USB-C双向快充接口，接口胶芯均为黑色。配合自带线，可以满足多设备同时充电的需求。

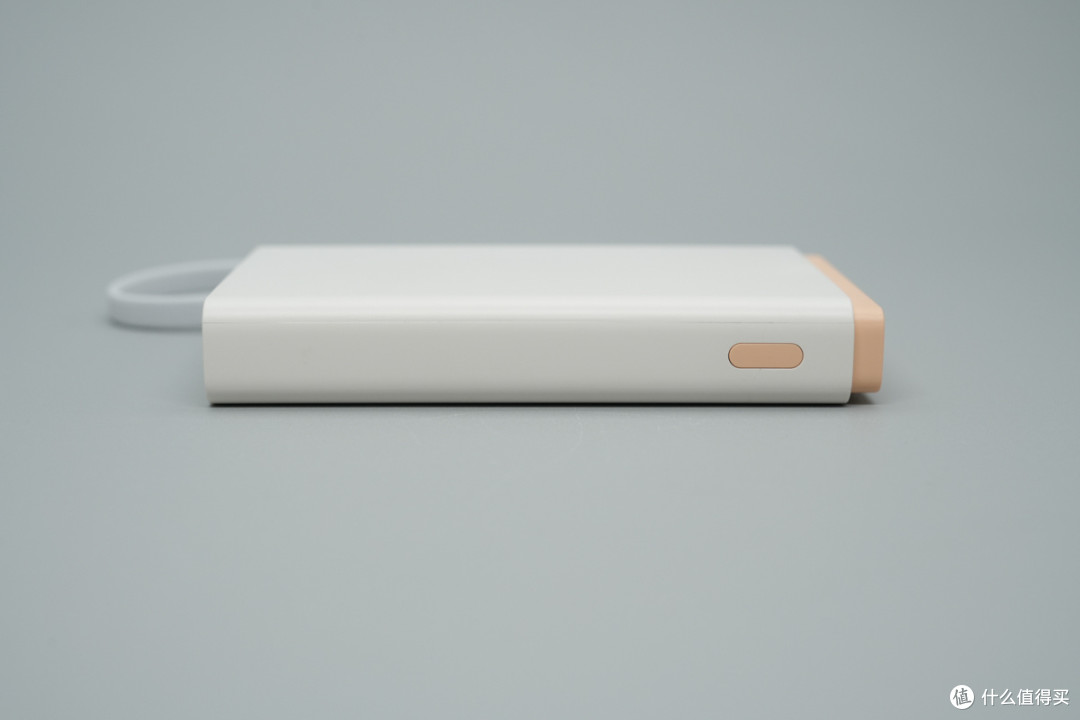

机身侧面设有一颗电源按键，颜色与顶部拼接色保持一致，按压反馈清晰。

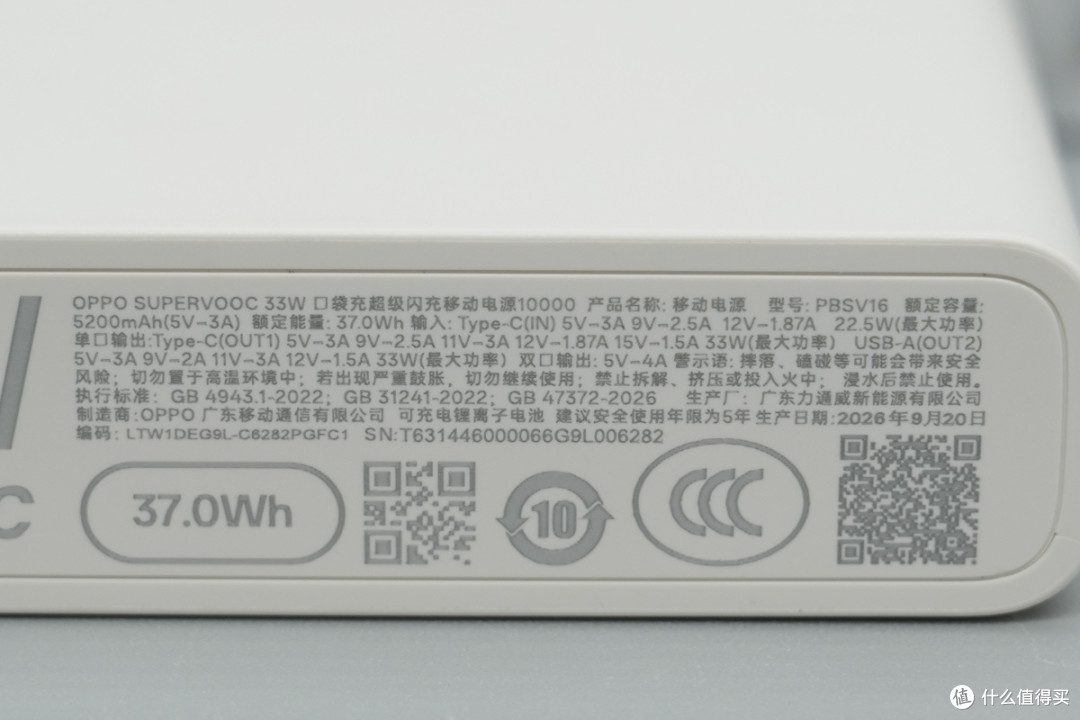

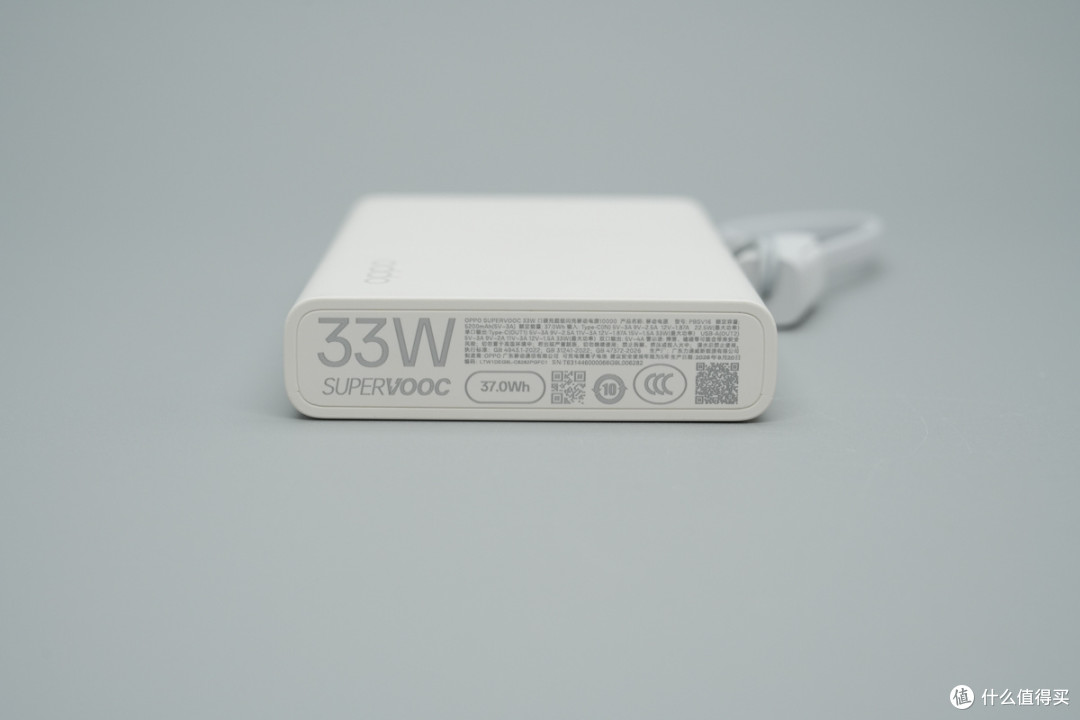

产品底部端面印有移动电源的详细参数信息。

产品详细参数如下：

产品名称：移动电源

型号：PBSV16

额定容量：5200mAh(5V3A)

额定能量：37.0Wh

输入：Type-C(IN) 5V3A、9V2.5A、12V1.87A、22.5W(最大功率)

单口输出：Type-C(OUT1) 5V3A、9V2.5A、11V3A、12V1.87A、15V1.5A 33W(最大功率)

USB-A(OUT2) ：5V3A、9V2A、11V3A、12V1.5A 33W(最大功率)

双口输出：5V4A

制造商：OPPO广东移动通信有限公司

生产厂为广东力通威新能源有限公司

产品已通过3C认证

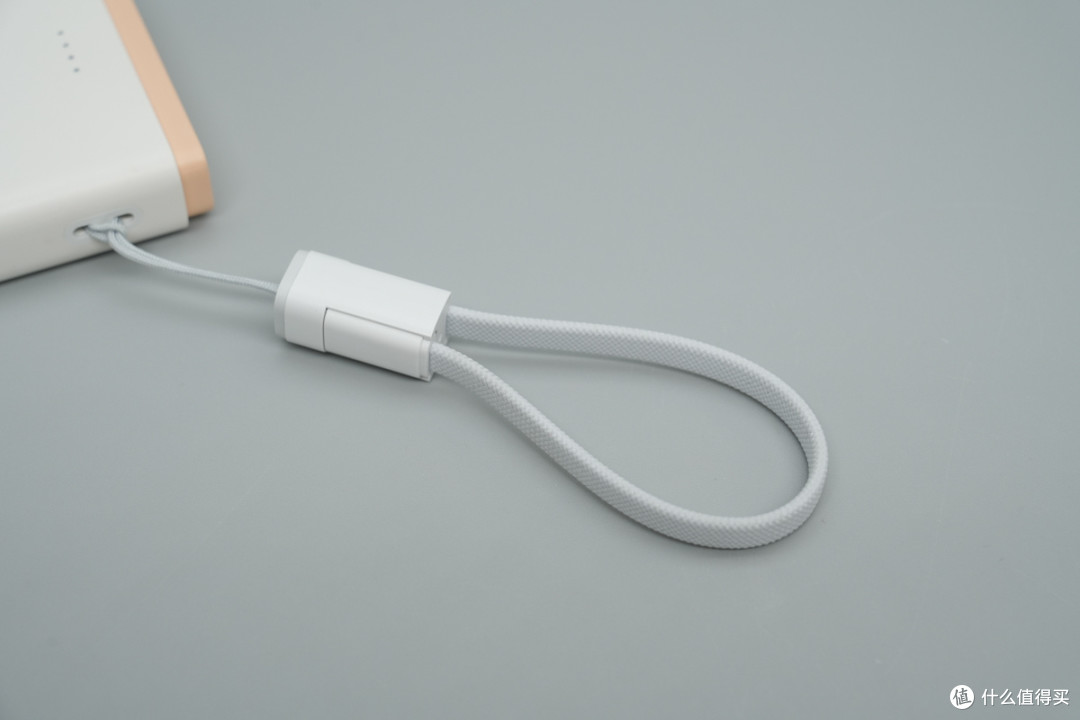

自带的USB-C线缆巧妙地收纳在机身侧边的挂绳卡槽内。

挂绳设计有专门的卡扣结构，收纳时牢固，不会轻易脱落。

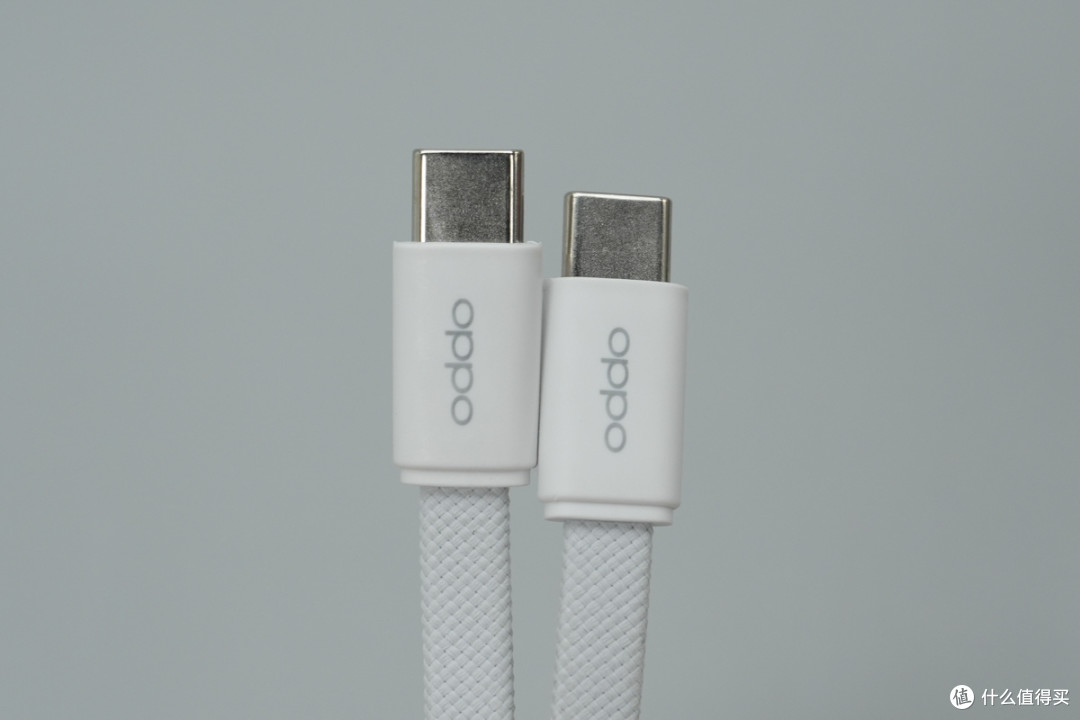

拔出线缆，USB-C端子外壳上印有OPPO品牌Logo，线身采用高密度编织材质，更抗弯折拉扯。

产品尺寸重量

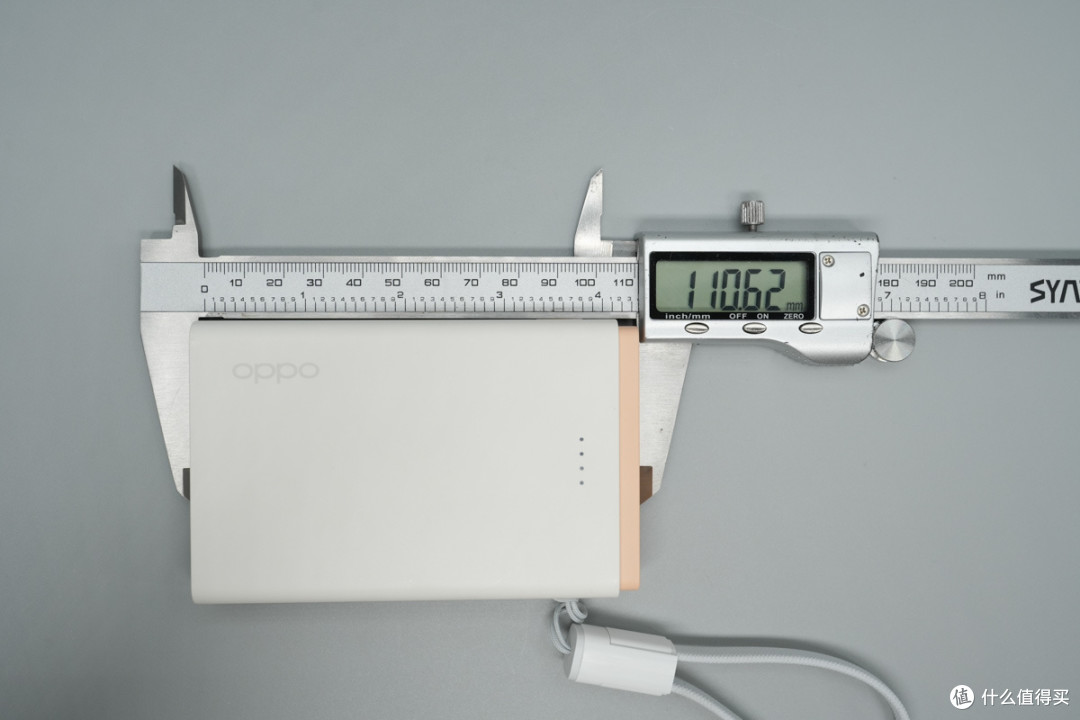

使用游标卡尺测得移动电源机身长度约为110.62mm。

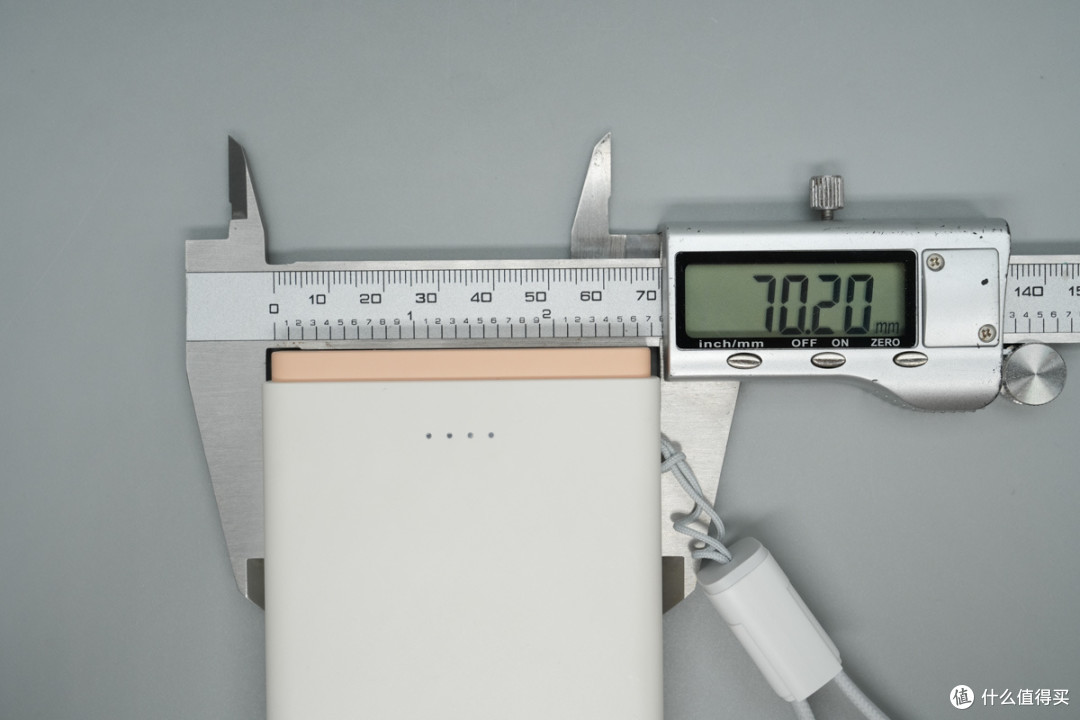

测得机身宽度约为70.20mm。

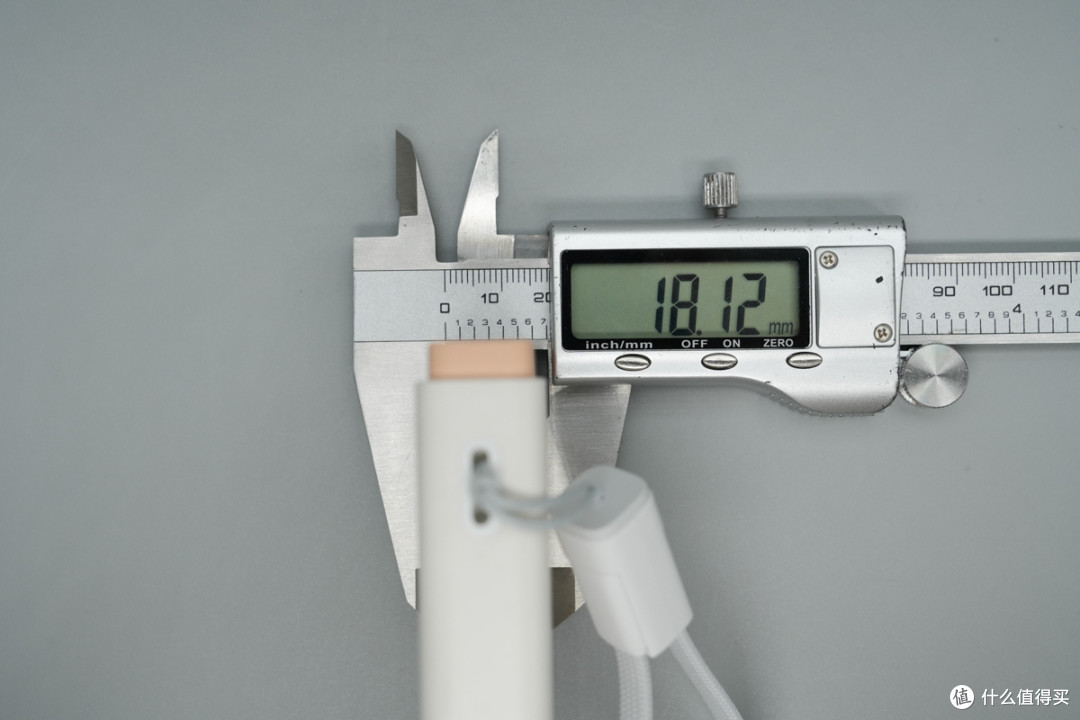

测得机身厚度约为18.12mm。

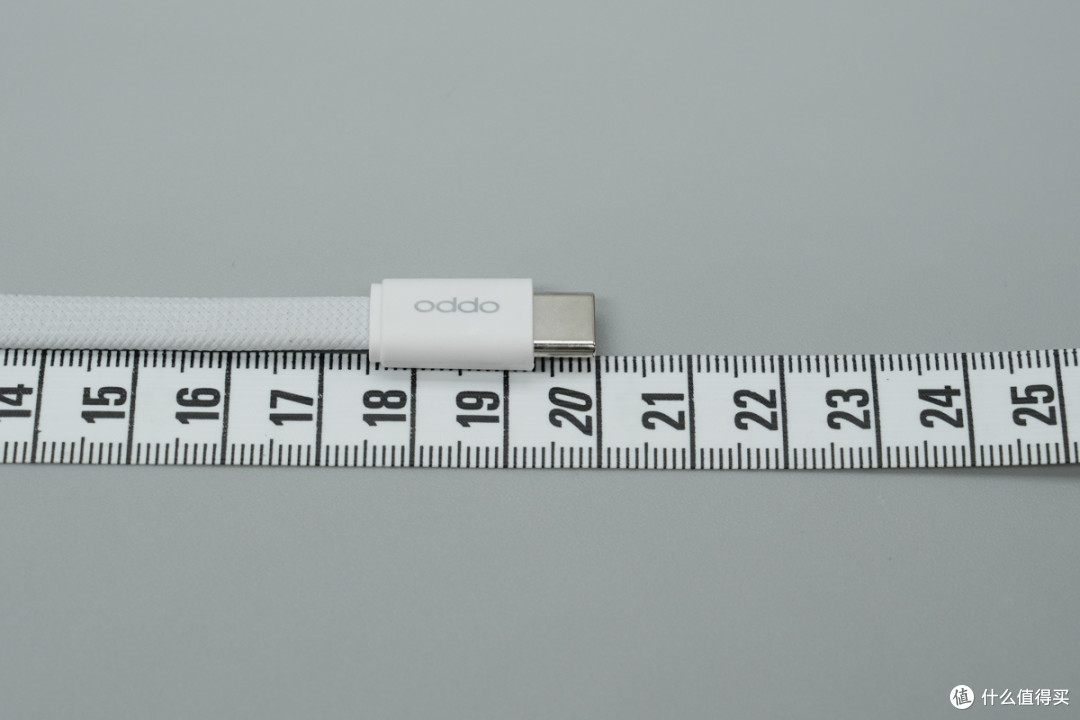

测得产品线缆总体长度约为20cm。

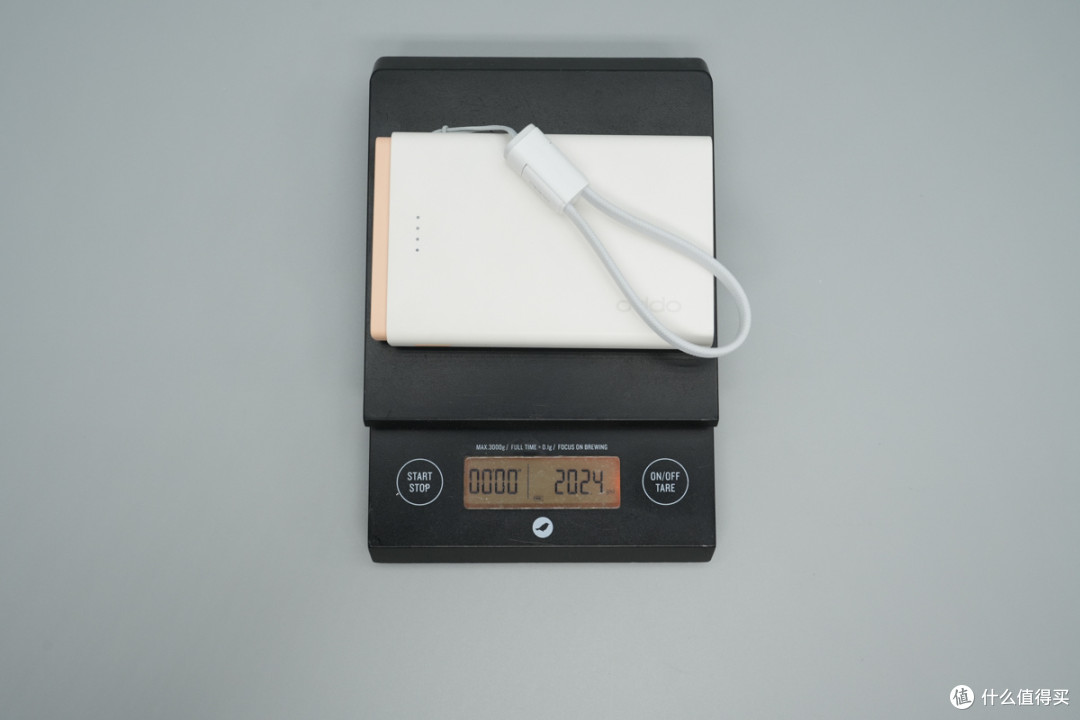

使用电子秤测得移动电源的整体重量约为202.4g。

产品智能交互

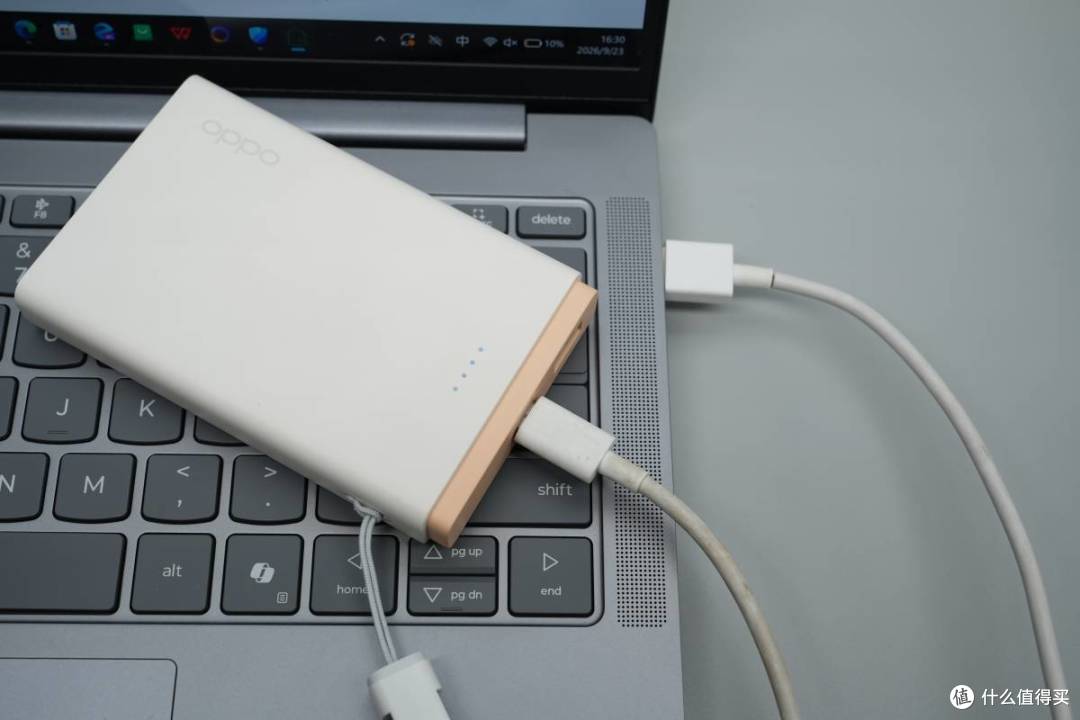

将产品通过USB-A线缆连接至电脑，查看产品信息。

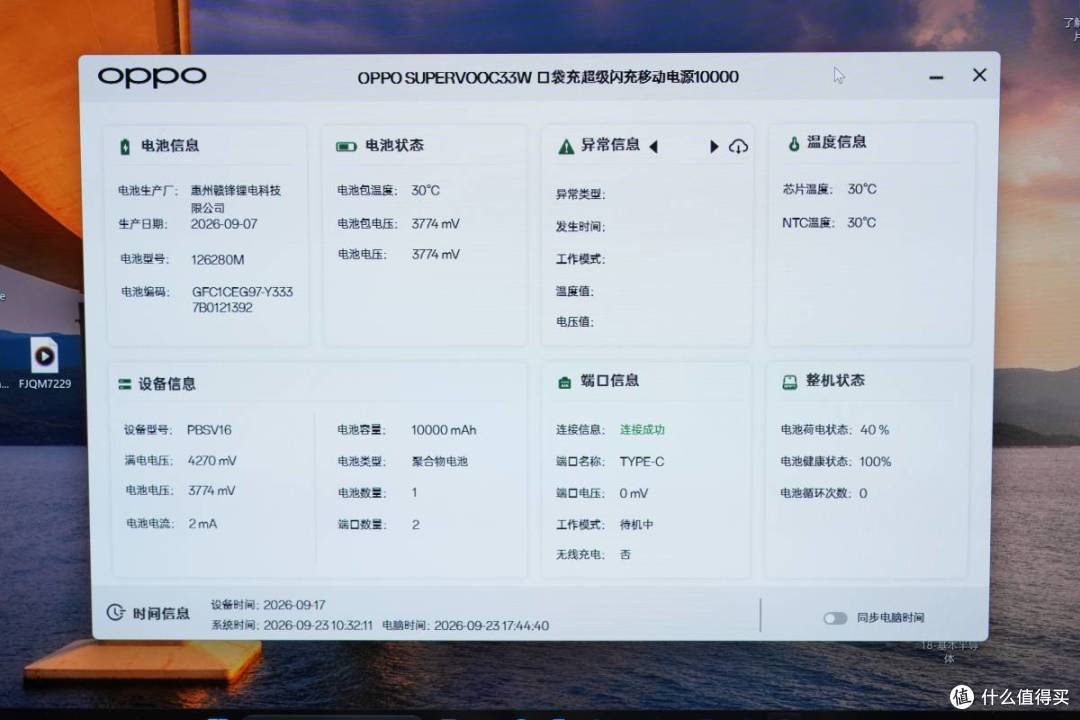

通过OPPO PC端软件可查看产品的电池信息、电池状态、异常记录、温度信息、设备信息、端口信息、整机状态等信息，日常使用更透明。

快充协议测试

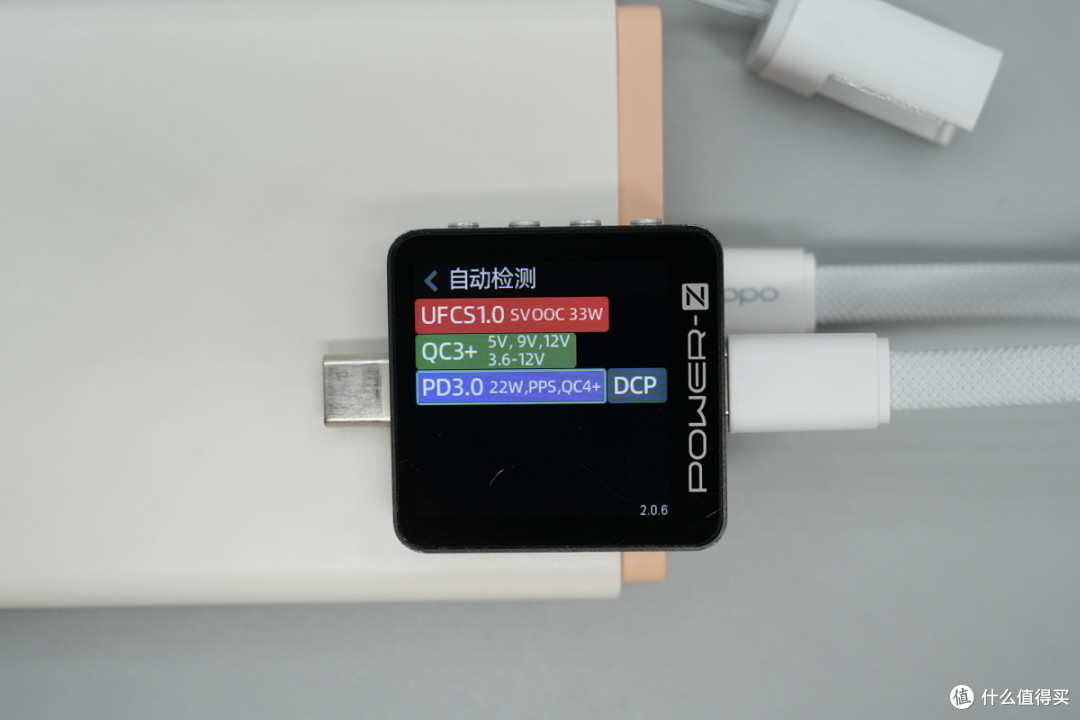

使用POWER-Z KM003C对USB-C接口进行协议检测，实测支持UFCS 1.0、SUPERVOOC、QC3+、PD3.0/PPS、QC4+以及DCP等多种充电协议。

相关阅读：POWER-Z KM003C功率测试教程及说明

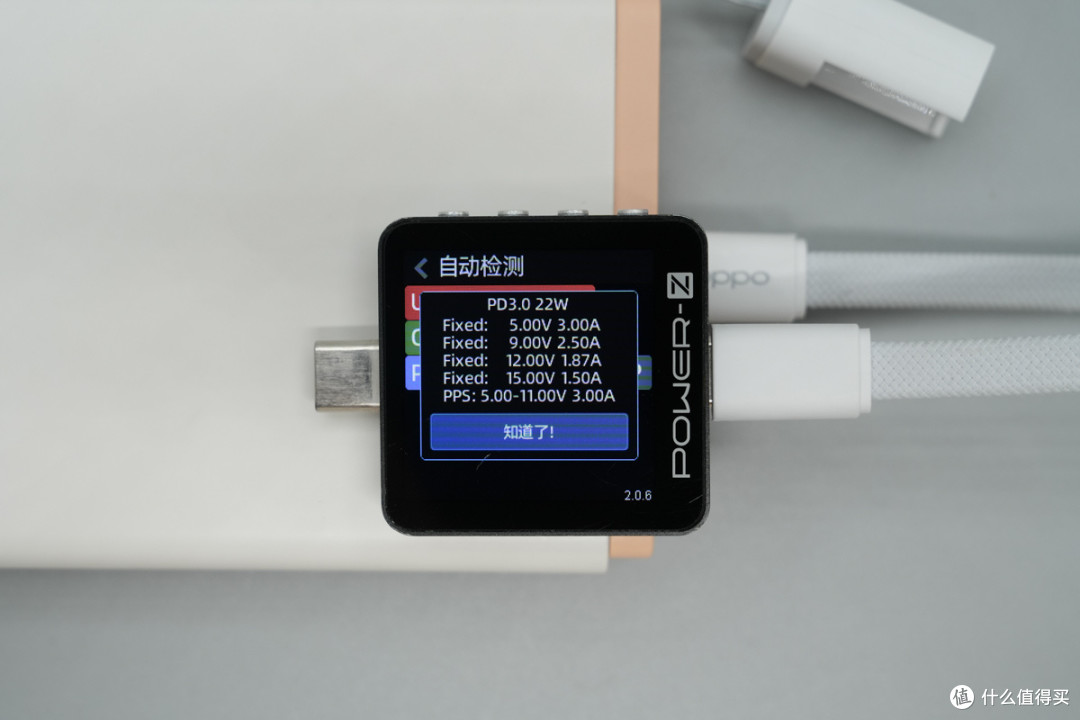

PDO报文方面，实测USB-C口具备5V3A、9V2.5A、12V1.87A、15V1.5A四组固定电压档位，以及5-11V3A一组PPS电压档位。

相关阅读：POWER-Z KM003C读取PDO报文实操教程

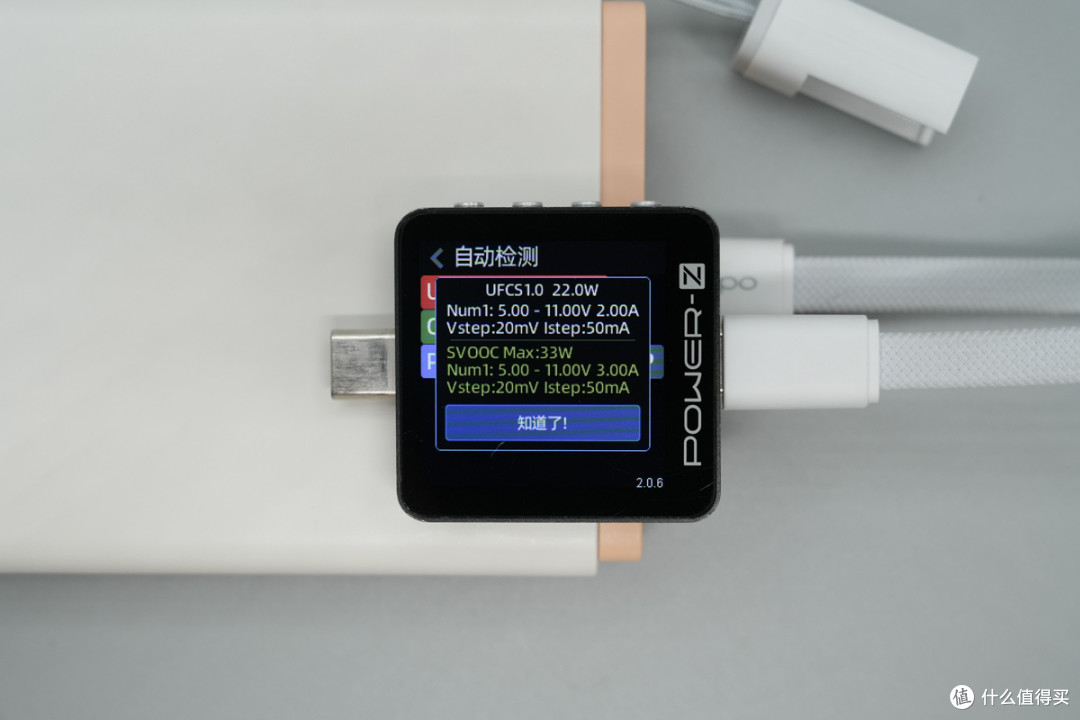

测得USB-C还支持5-11V 2A的 UFCS电压档位和5-11V 3A SUPERVOOC电压档位。

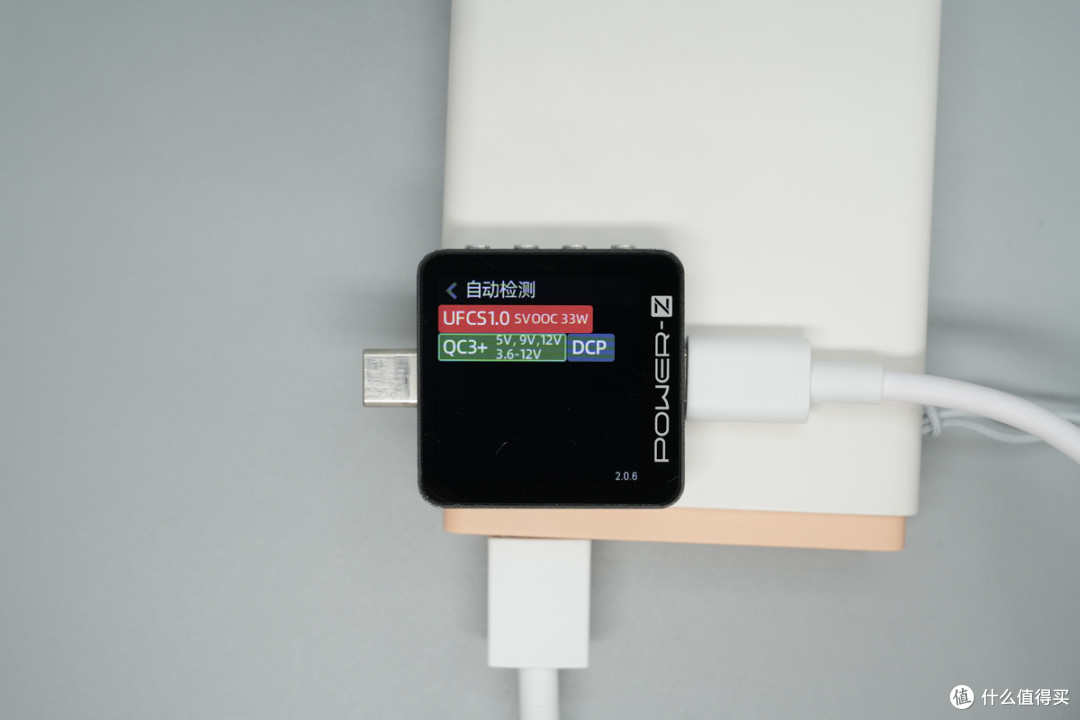

测试USB-A接口的快充协议，实测支持UFCS 1.0、SUPERVOOC、QC3+和DCP充电协议。

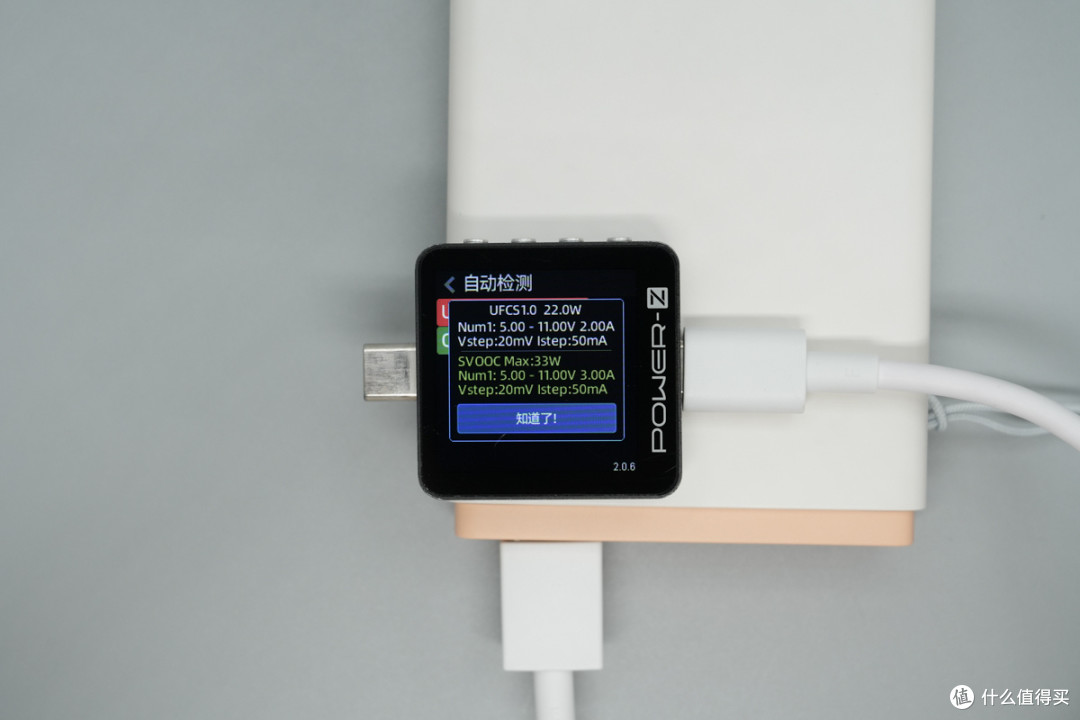

测得USB-A还支持5-11V 2A的 UFCS电压档位和5-11V 3A SUPERVOOC电压档位。

产品拆解

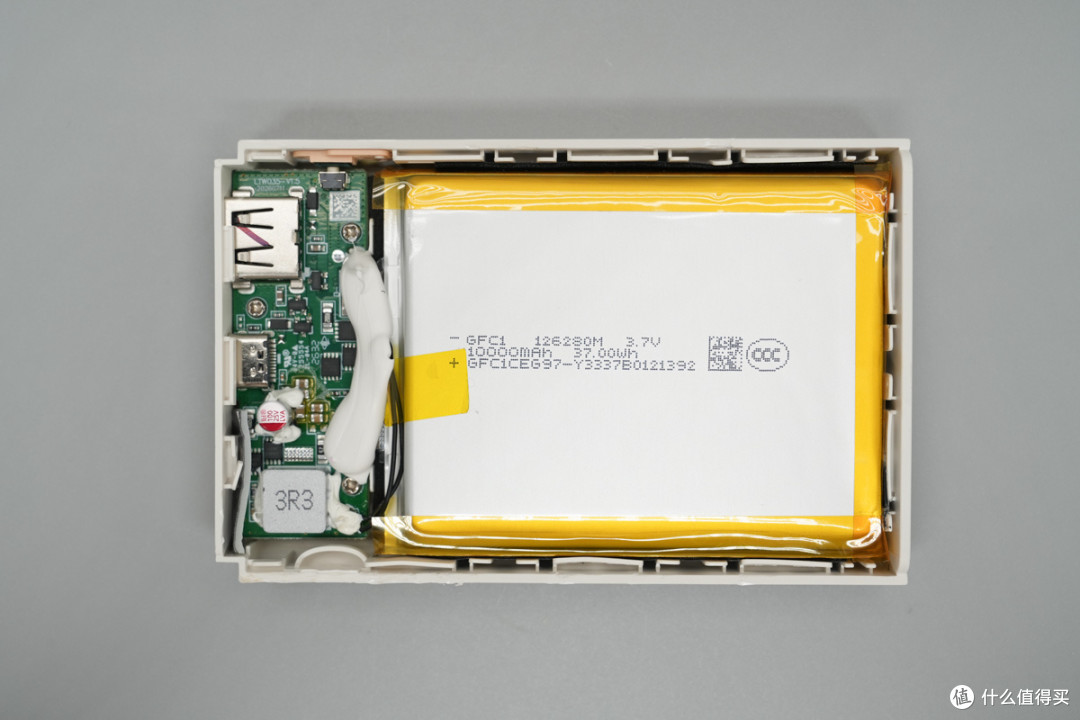

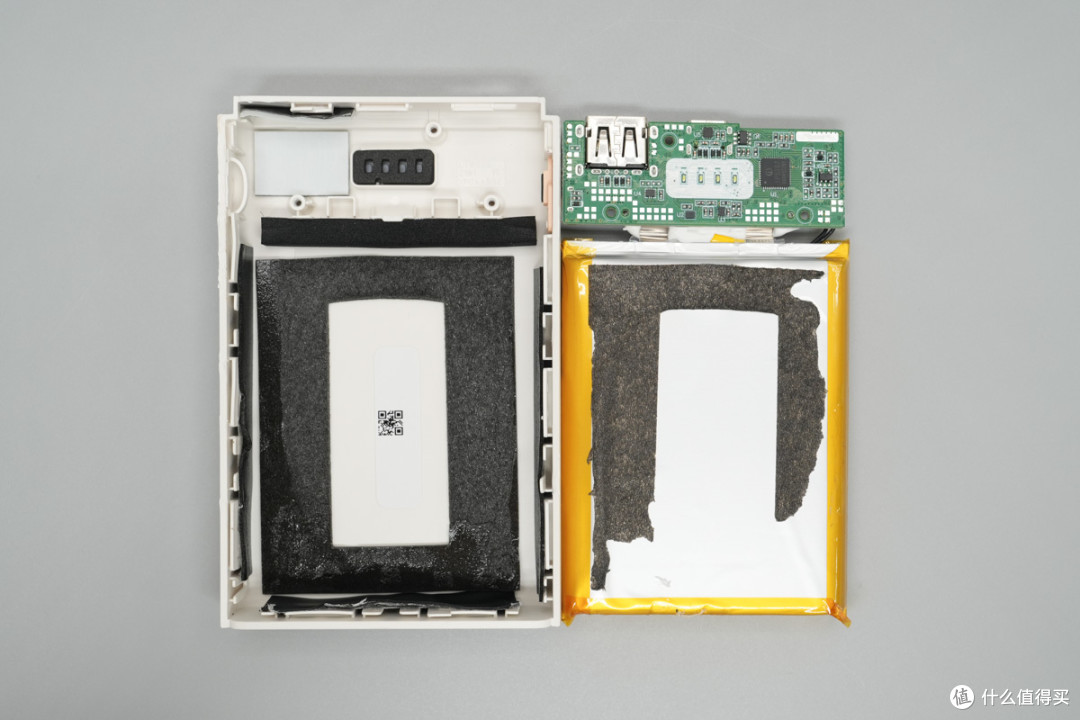

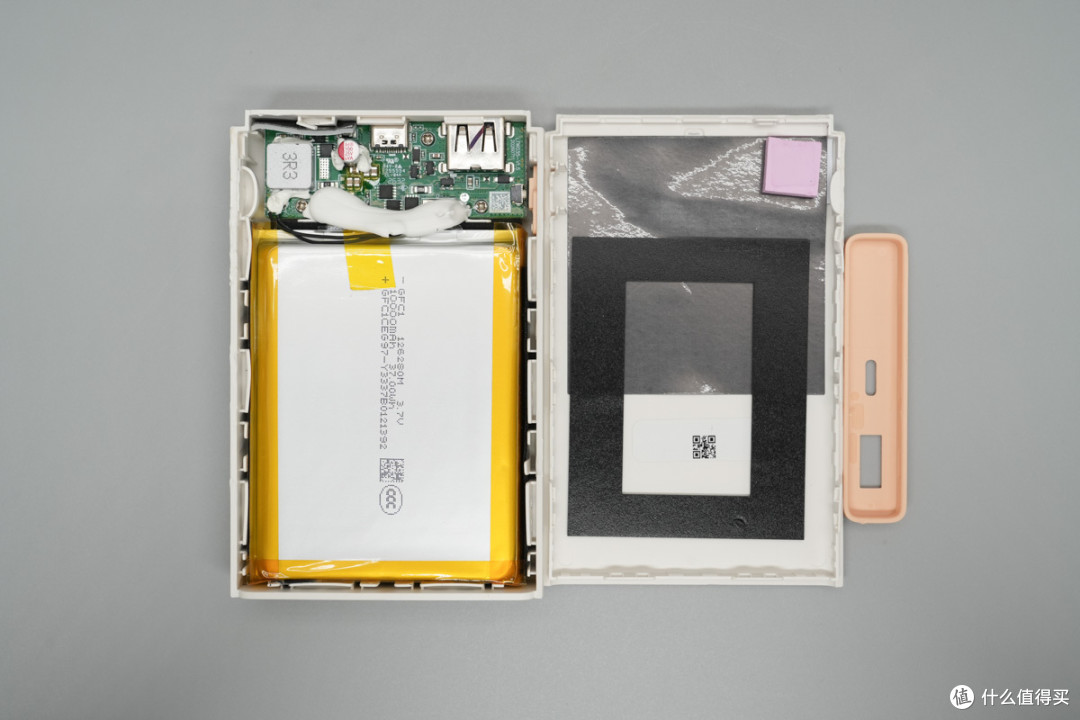

沿机身接缝处撬开移动电源外壳，内部采用常见的电池和PCBA主板左右排布结构。边缘设有卡扣固定。

PCBA模块通过螺丝固定在壳体上。

拧下固定螺丝，将PCBA模块和电池组完整从外壳中取出。可见电池背面贴有大面积的黑色泡棉用于缓冲保护。

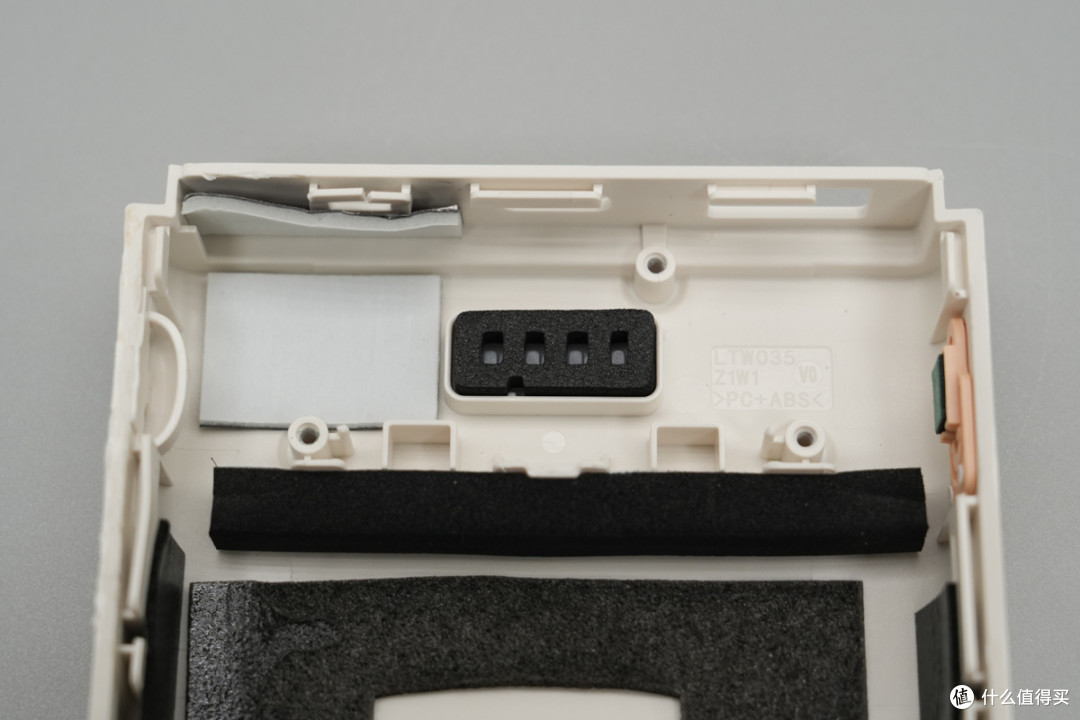

外壳顶部对应LED指示灯的位置设有黑色的遮光海绵隔离罩，可防止指示灯漏光串光。

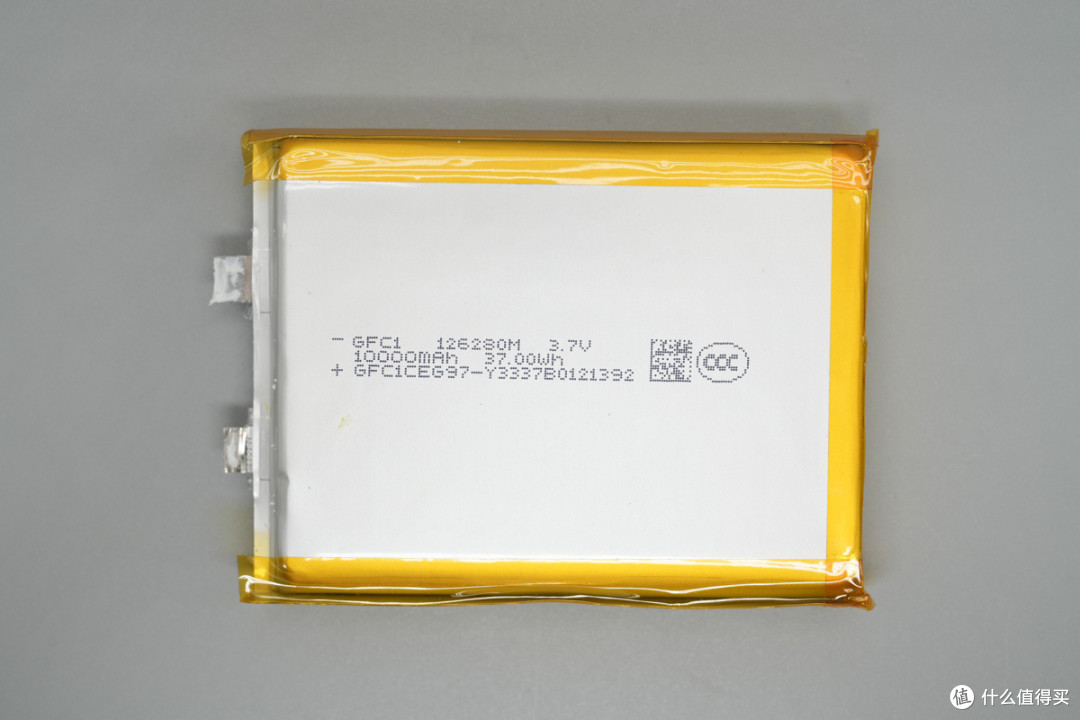

电芯来自GFL赣锋，型号126280M，标称电压3.7V，容量10000mAh，能量37.00Wh，产品通过3C认证。

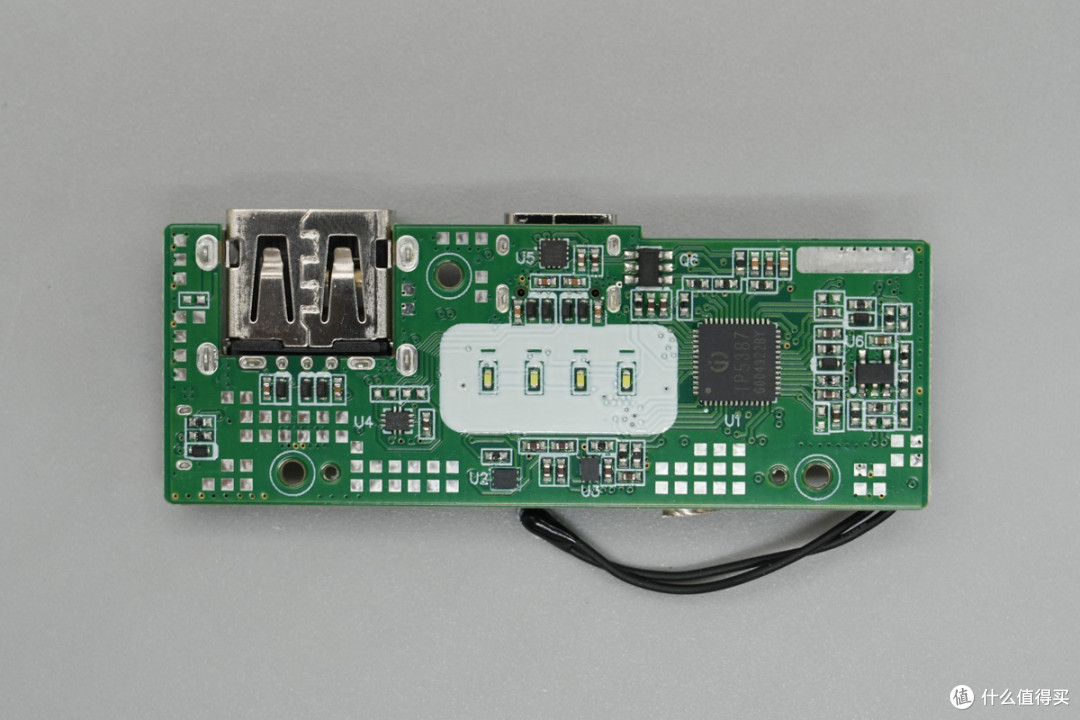

产品PCBA一面设有移动电源SoC、锂电保护芯片、LED指示灯等元器件。

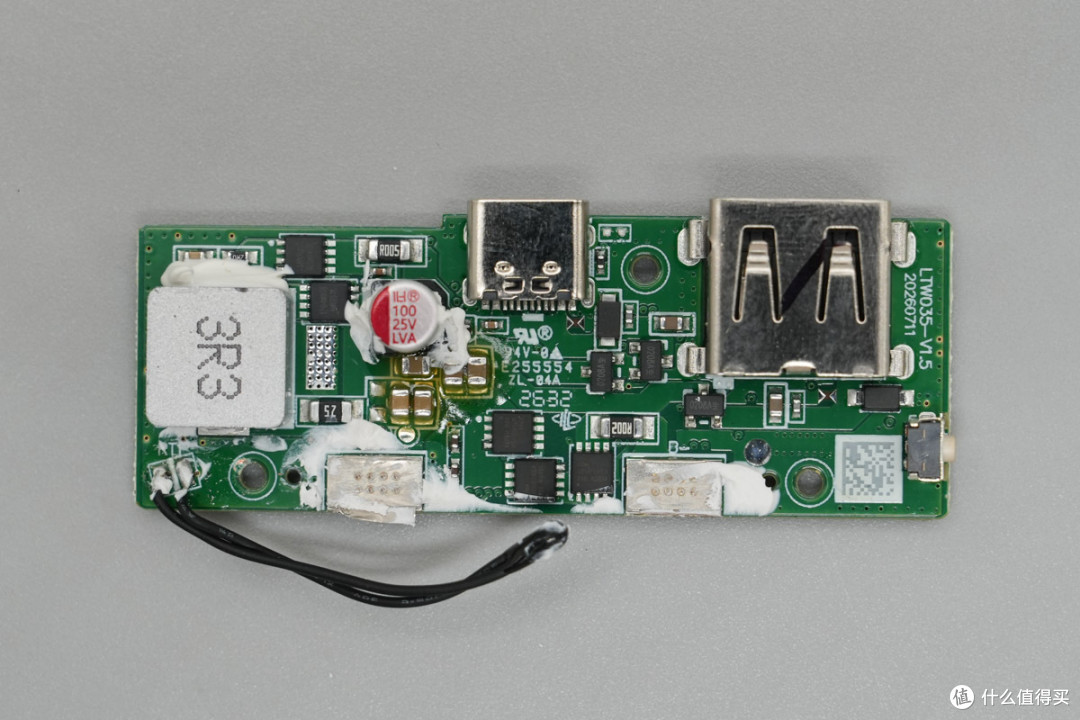

产品PCBA另一面设有USB-A以及USB-C母座、合金电感、升降压开关管、锂电保护管、VBUS管以及电容等元器件

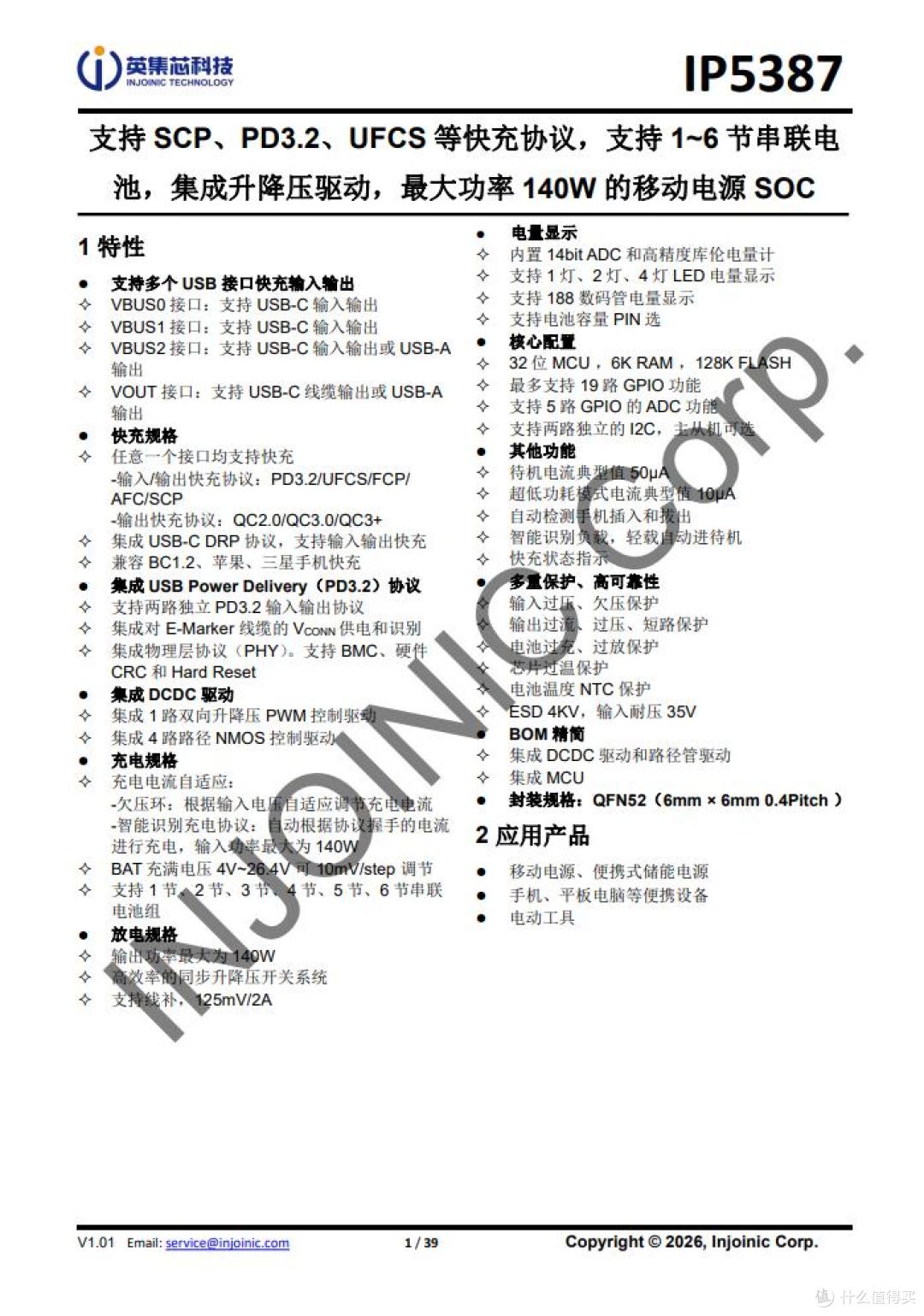

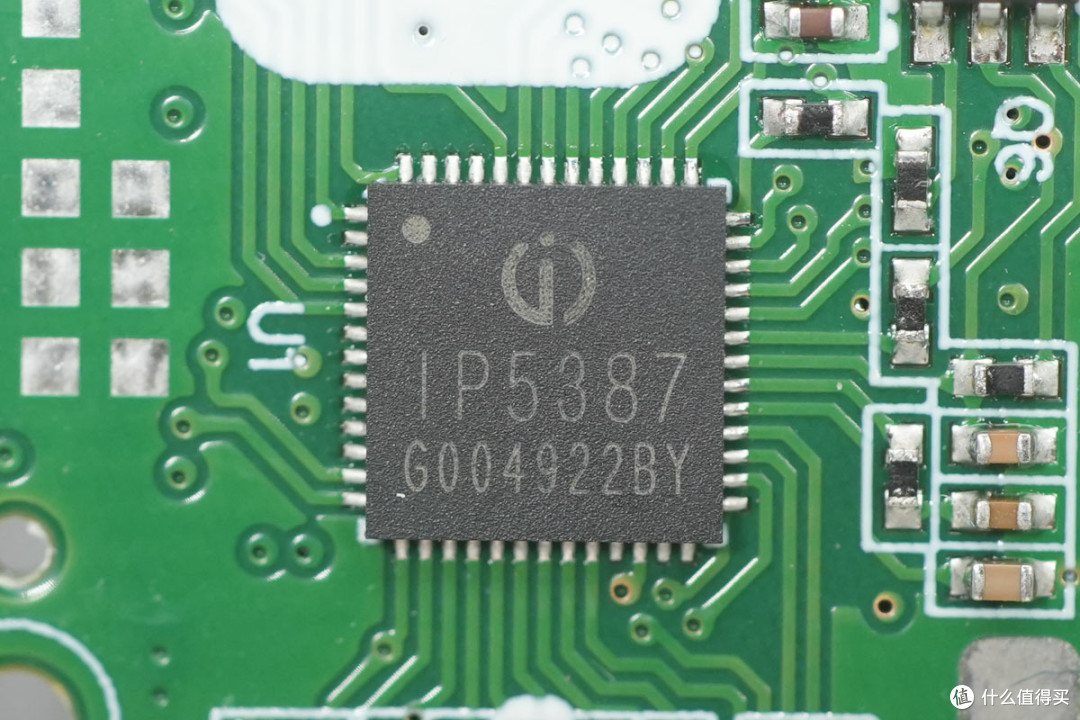

产品内置的INJOINIC英集芯IP5387是一款移动电源SOC芯片，专为快充移动电源及便携储能设备设计。芯片支持1~6串电池组，集成高效率同步双向升降压开关系统，最高可实现140W 的输入输出功率，升降压模式下转换效率最高可达96%以上。

该芯片具备强大的接口与协议兼容性，支持多个USB-C及USB-A接口的快充输入输出，并集成了 USB-C DRP 及两路独立PD3.2协议。该芯片兼容 PD3.2、UFCS、QC2.0/3.0/3+、FCP、AFC、SCP 等主流快充标准，同时兼容BC1.2、苹果和三星设备的快充协议。

IP5387 内置32位 MCU、高精度库伦电量计与14bit ADC，可精准测量电池电压电流，并支持LED及188数码管电量显示方式。芯片外围非常精简，有助于显著缩小产品尺寸并降低BOM成本。

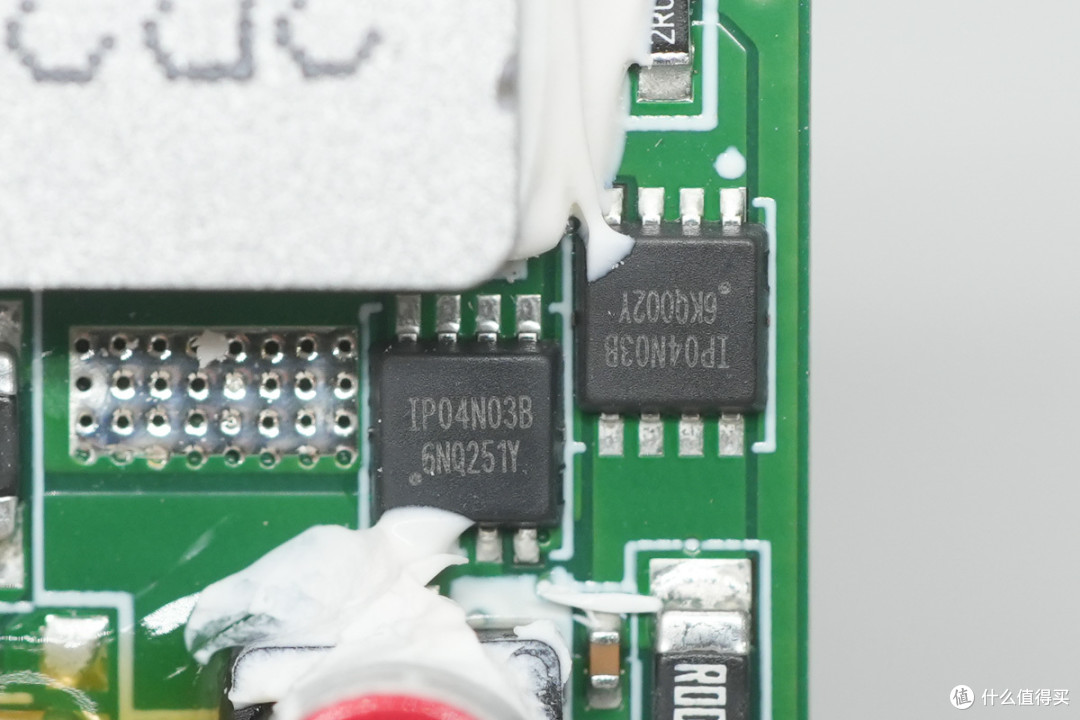

两颗升降压开关管来自英集芯，型号为IP04N03BY，耐压30V，导阻3.5mΩ，采用PDFN3030封装。

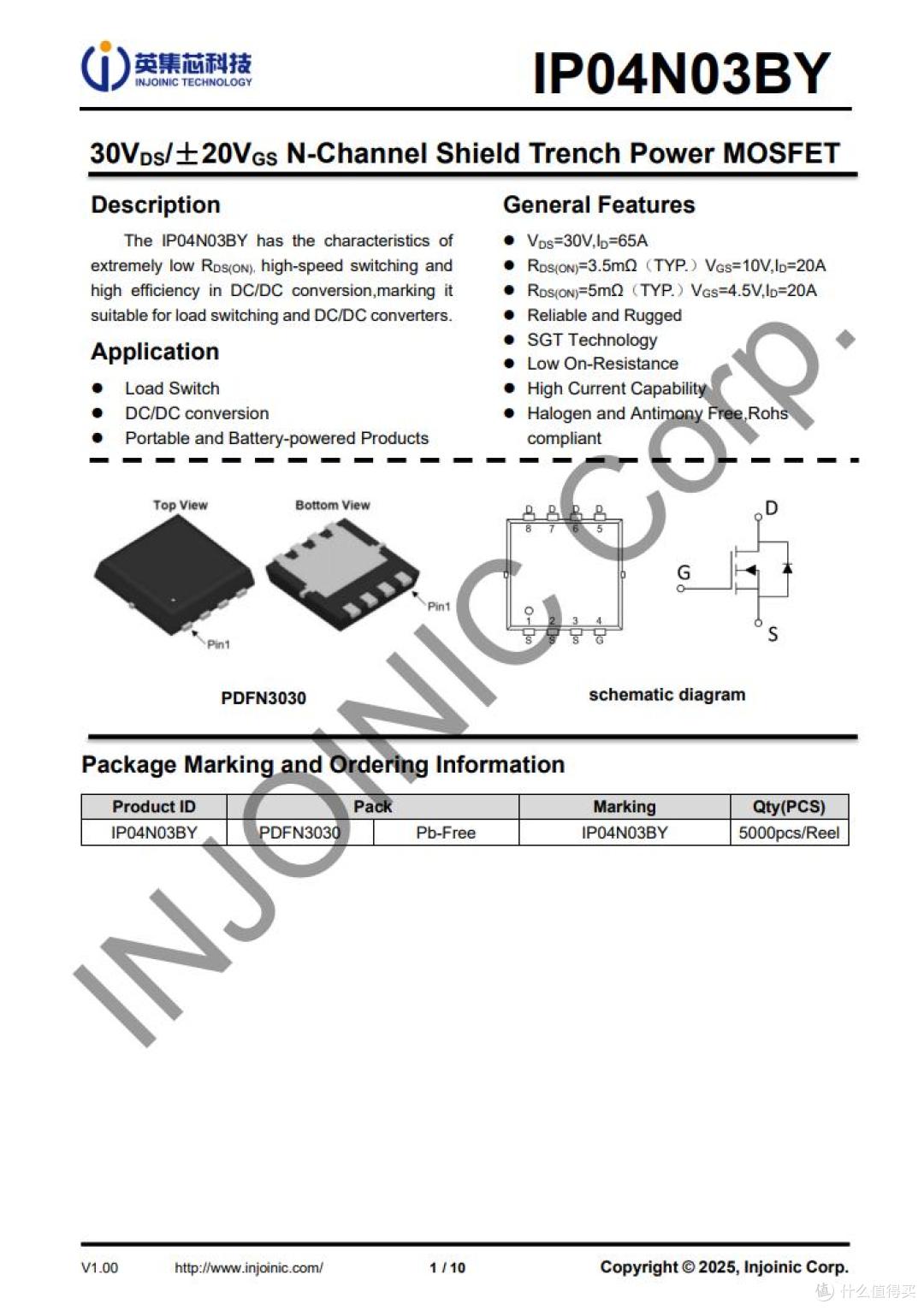

英集芯IP04N03BY资料如图所示。

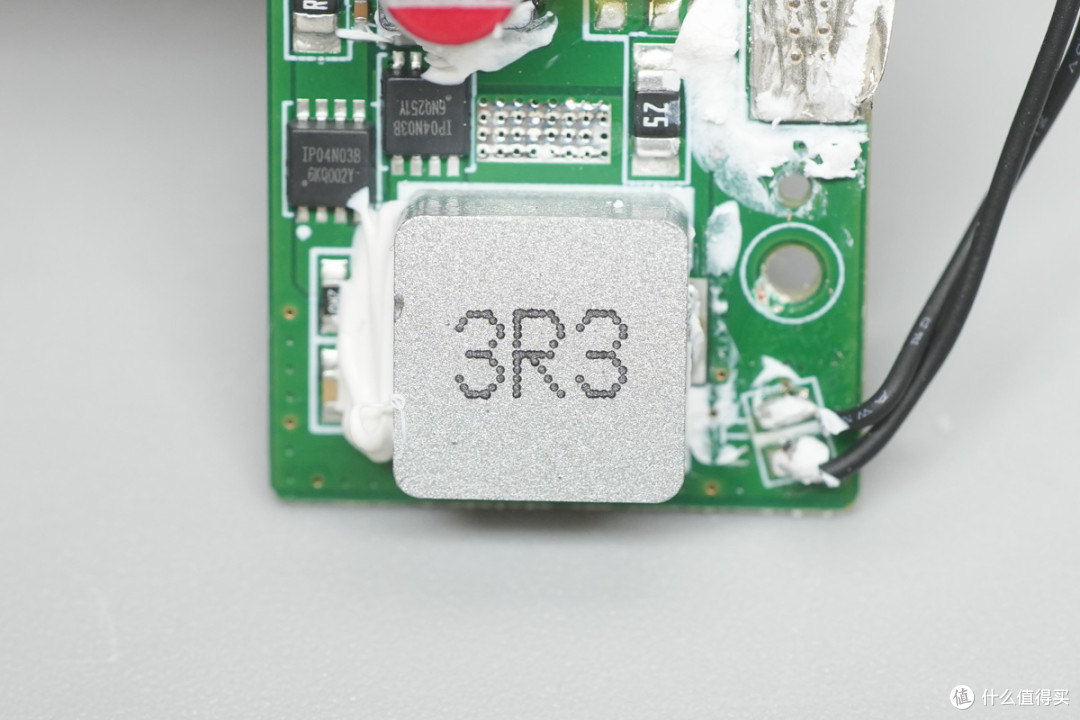

一颗3.3μH合金电感。

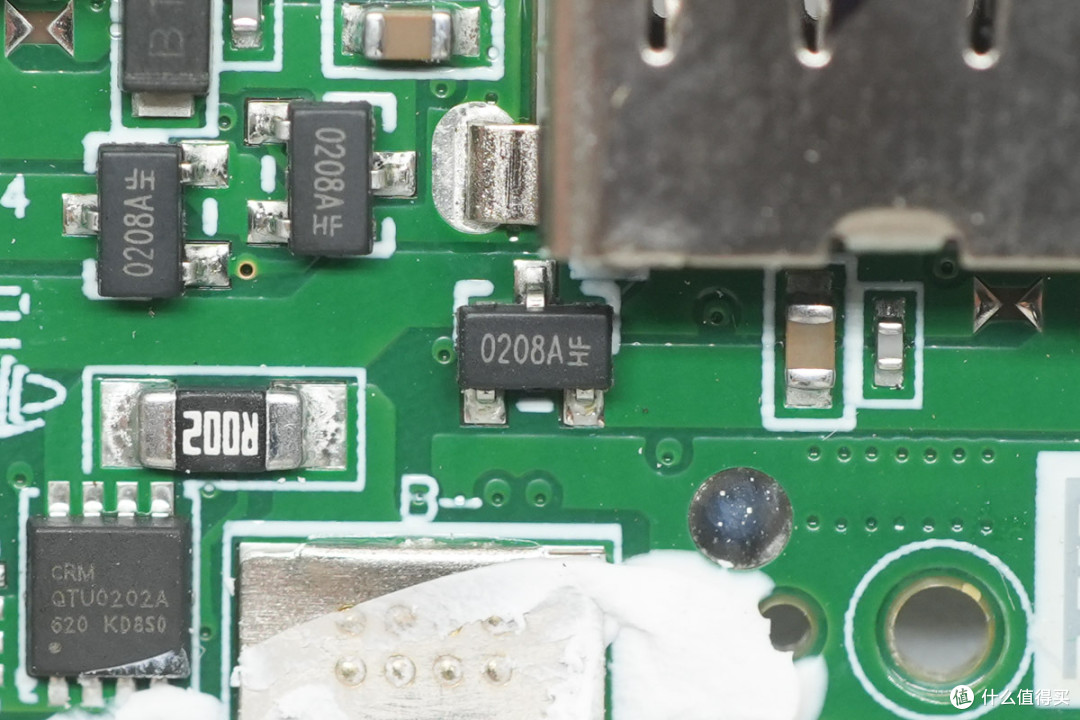

三颗VBUS管来自CRM祥瑞微，型号为CRMJTU0208A，采用SOT23-3封装，耐压20V，导阻9.8mΩ。

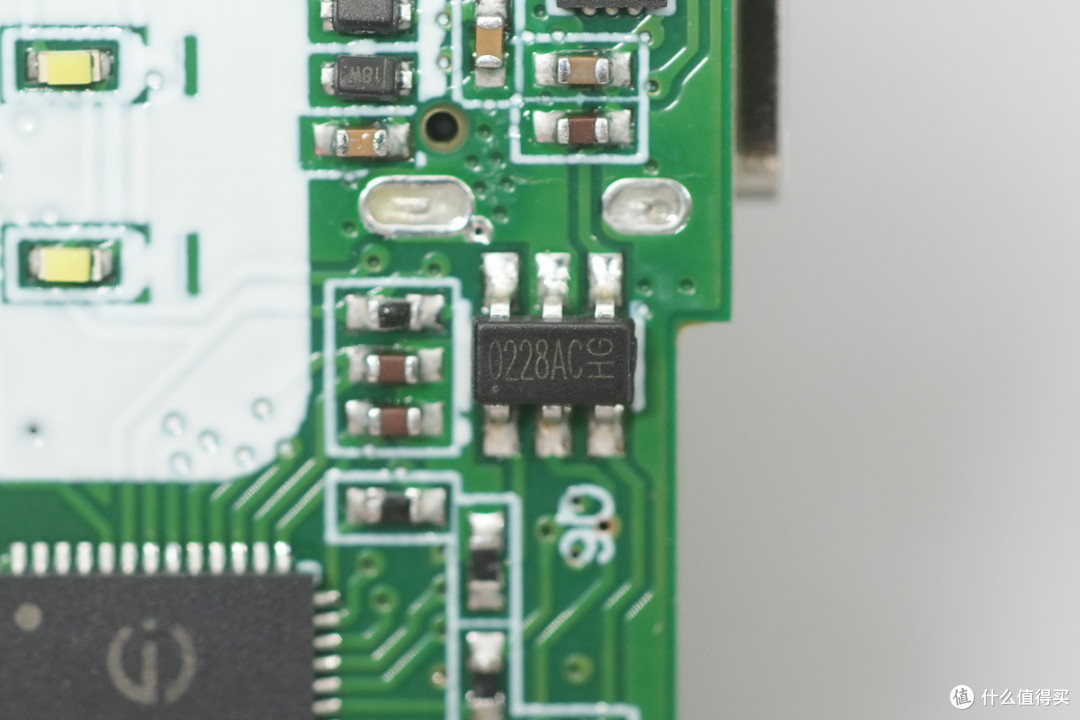

一颗供电切换控制管同样来自祥瑞微，型号为CRMMTU0228AC，耐压20V，N+PMOS，导阻23/36mΩ，采用SOT23-6封装。

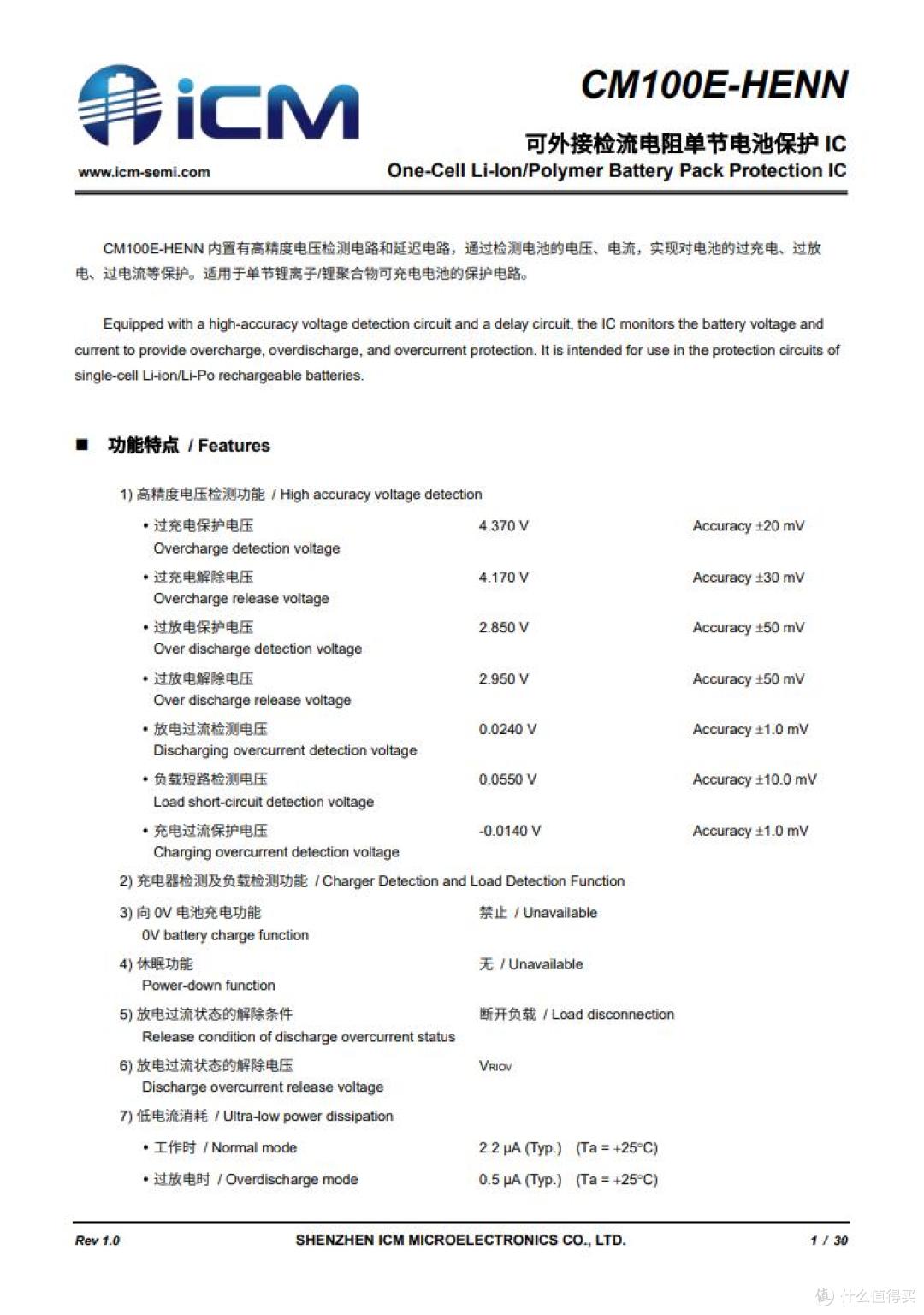

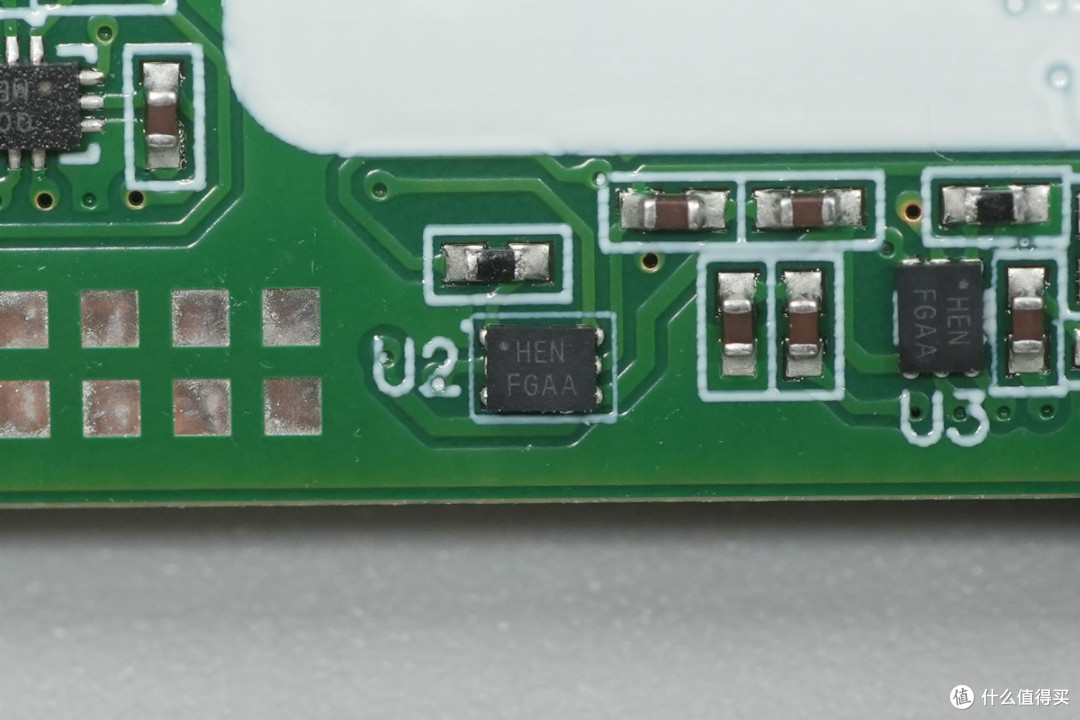

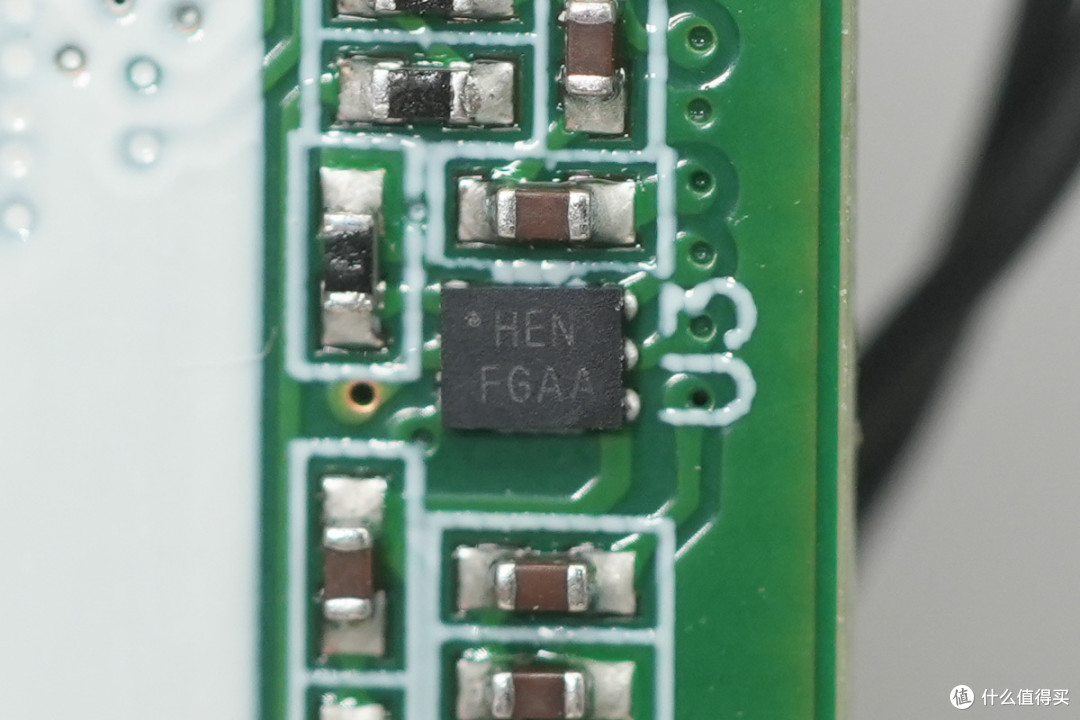

产品内置的iCM创芯微CM100E-HENN是一款专为单节锂离子与锂聚合物可充电电池设计的保护IC，采用DFN1.8×1.4-6L封装。

芯片内置高精度电压检测及延迟电路，能够实时监控电池状态，提供全面的过充电、过放电、充放电过流以及负载短路保护。

该芯片正常工作电流典型值仅为2.2µA，过放电模式下功耗低至 0.5 µA，可极大降低电池的静态自耗电。

该芯片具备优异的检测精度与响应速度，过充电保护电压为 4.370 V（精度 ±20 mV），过放电保护电压为 2.850 V（精度 ±50 mV），放电过流与短路检测延迟分别低至 16 ms 与 280 µs。

芯片支持断开负载自动解除放电过流状态，并内置禁止向 0V 电池充电的安全保护功能（禁充电压 1.40 V），有效规避电池安全隐患，是便携式电子设备电池保护模组的理想选择。

另一颗锂电保护芯片同样为创芯微CM100E-HENN。

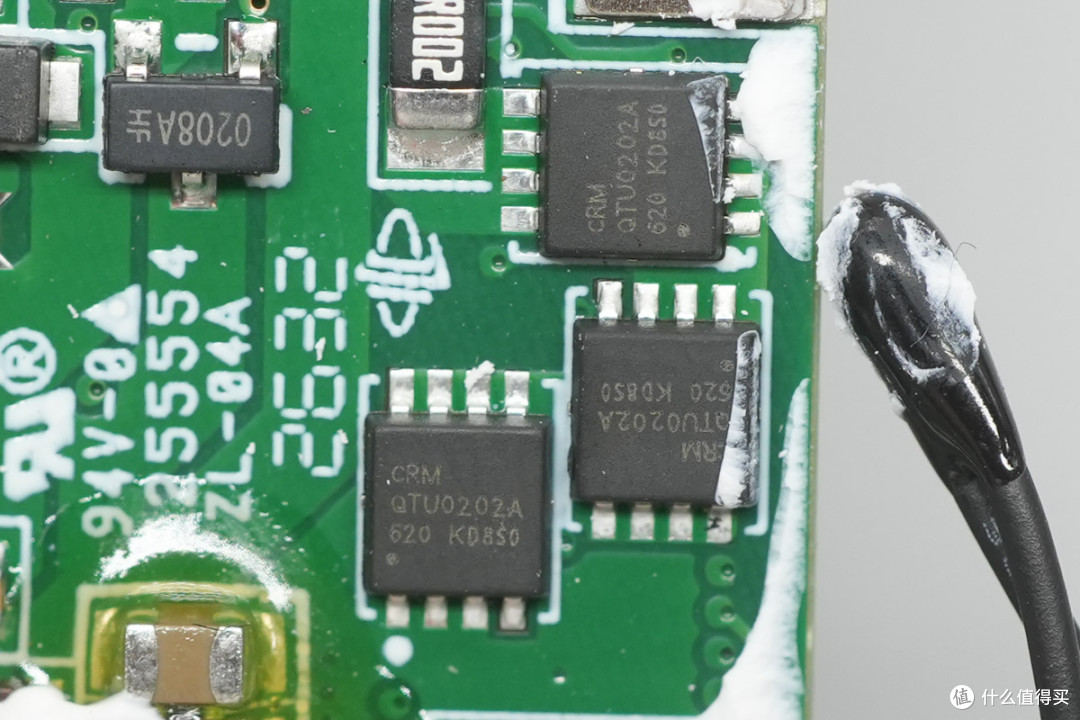

三颗锂电保护管为祥瑞微CRMQTU0202A，耐压20V，导阻1.75mΩ，采用PDFN3333封装。

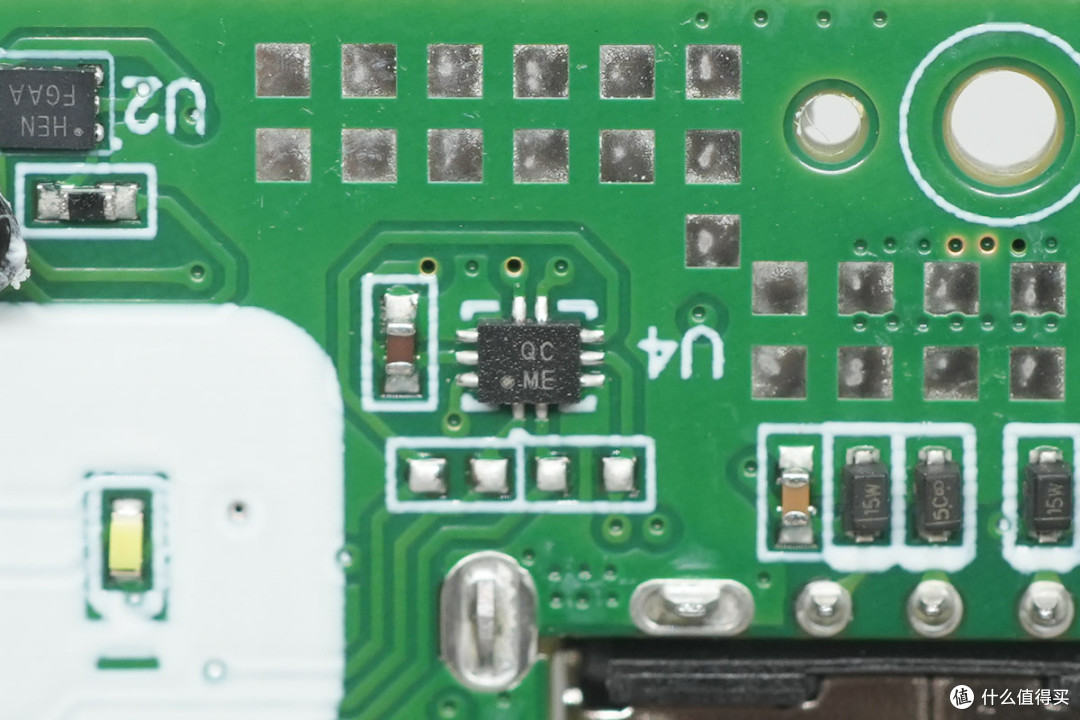

一颗丝印QC的芯片。

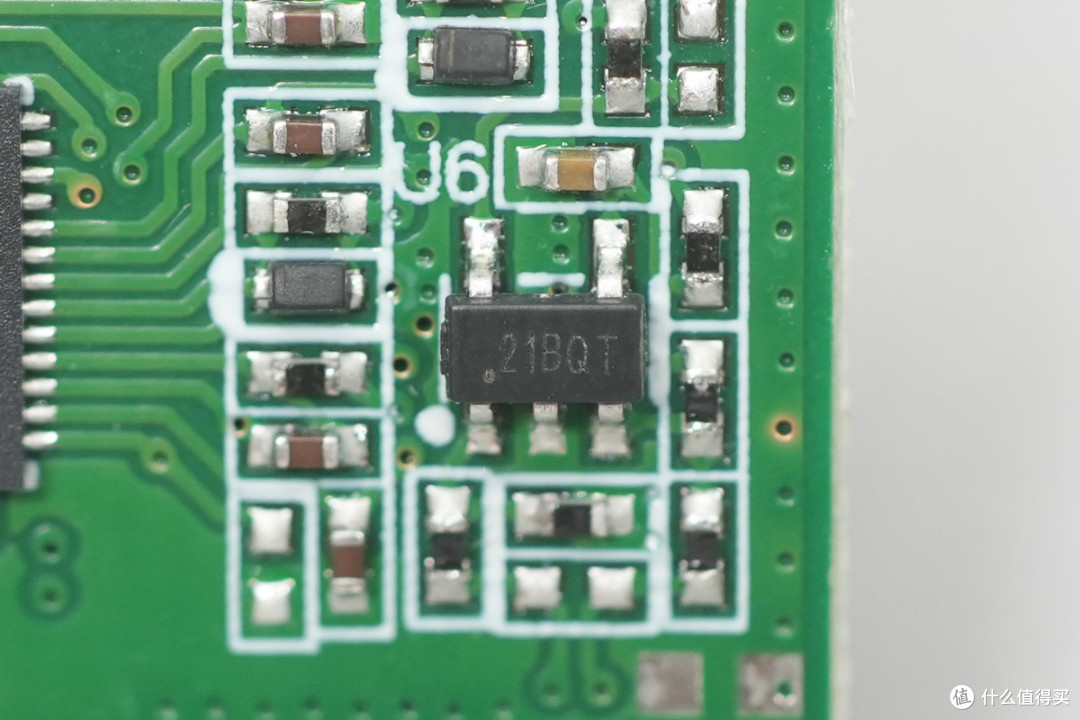

一颗丝印21BQT的芯片。

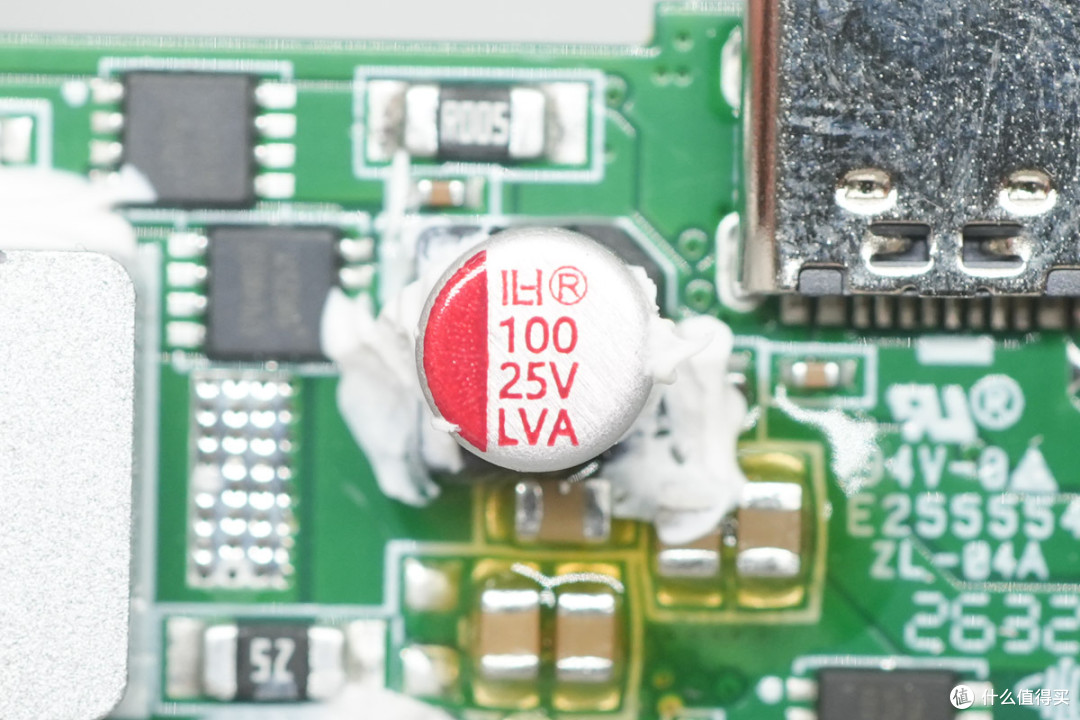

一颗电容来自CHAOHUI超慧，规格为25V 100μF。

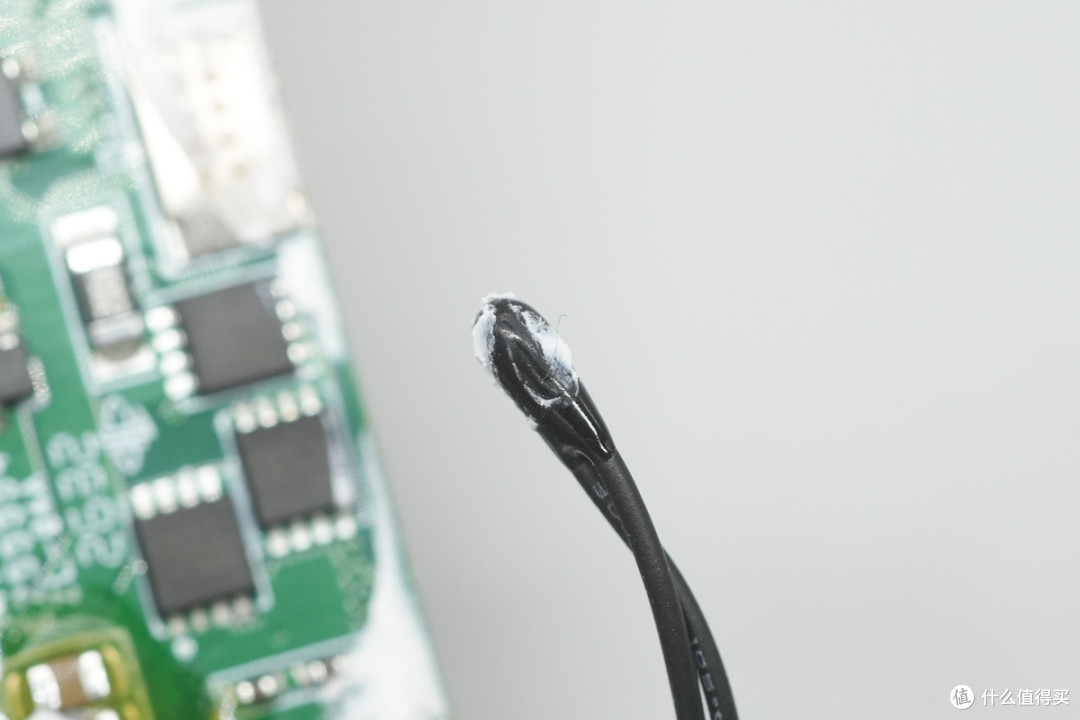

一颗NTC热敏电阻用于检测电芯温度。

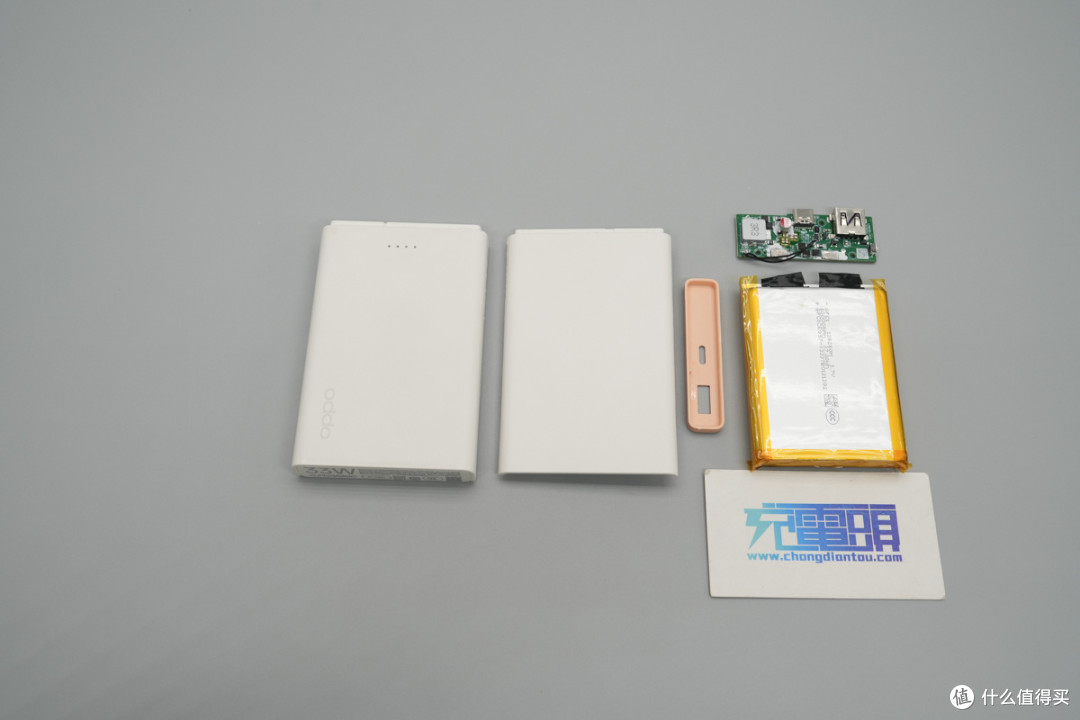

全部拆解完毕，来一张全家福。

充电头网总结

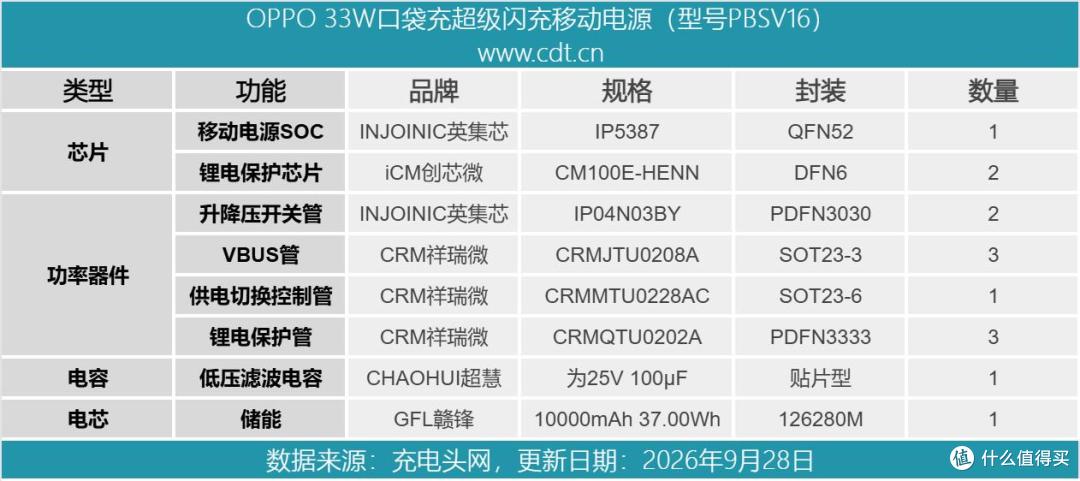

最后附上产品的物料清单，方便大家查阅。

OPPO 33W整体风格简约清新，且边缘过渡圆润，握持手感舒适。同时产品支持SUPERVOOC闪充、UFCS、PD3.0/PPS、QC3+、QC4+等多种快充协议，能够为各类品牌设备快充。

充电头网通过拆解发现，其内置电芯容量为10000mAh，电池背面贴有大面积黑色泡棉用于缓冲保护，同时配有一颗NTC热敏电阻用于实时检测电芯温度。电池保护电路选用了两颗创芯微CM100E-HENN保护芯片，搭配祥瑞微CRMQTU0202A锂电保护管。

这款产品采用了英集芯IP5387移动电源SoC芯片，支持双向升降压及多种快充协议，并搭配两颗英集芯IP04N03BY。

细节用料上，内部元器件进行了打胶加固，外壳顶部LED指示灯位置还专门设有黑色的遮光海绵隔离罩，有效防止了指示灯漏光串光。

综合来看，这款移动电源内部做工精细，用料扎实，兼顾了轻巧便携与多协议快充兼容性，非常适合OPPO用户选购。
