欧姆龙PLC远程编程操作指南

调试准备

所需物料：HINET L110-rs485型号网关、现场欧姆龙PLC、网线、电脑（已安装CX-Programmer软件）等。

网关与PLC的连接方式

网关LAN口与PLC通过交换机进行连接。

IP地址配置与网络条件

欧姆龙PLC的IP：192.168.1.11

网关LAN口IP：192.168.1.100

现场联网方式：WiFi

测试目标

通过本地电脑上的CX-Programmer软件，实现对远端现场欧姆龙PLC程序的远程上传、下载及更新操作。

操作步骤

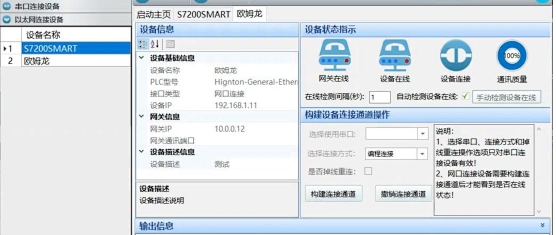

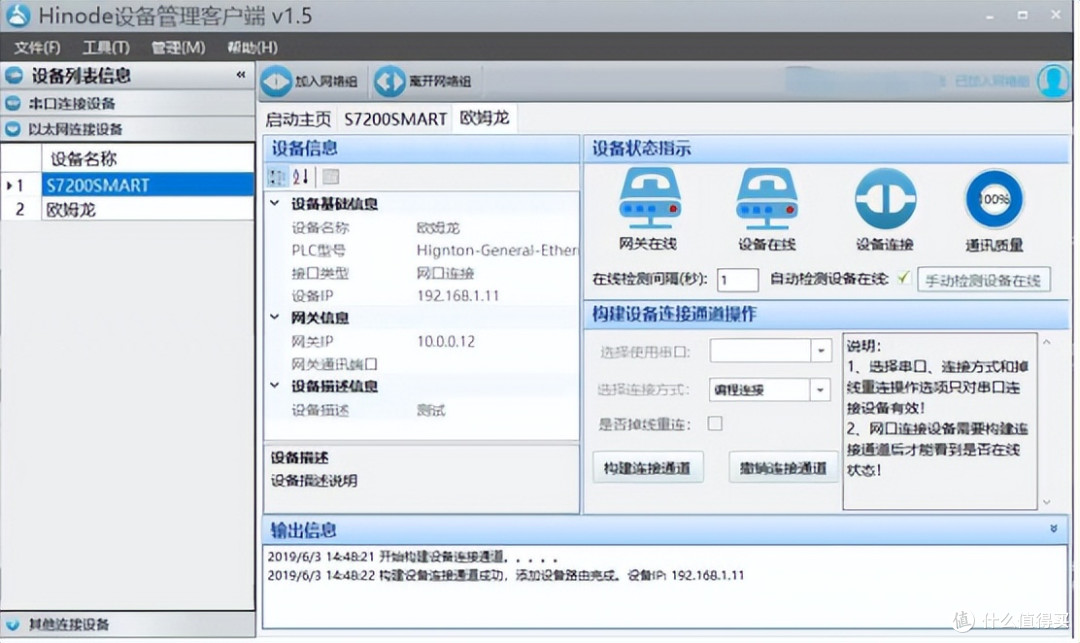

客户端正常运行，网关及设备图标显示在线状态，指示灯正常亮起，如图所示。确认后将窗口最小化即可（客户端请保持运行状态，不可关闭）。

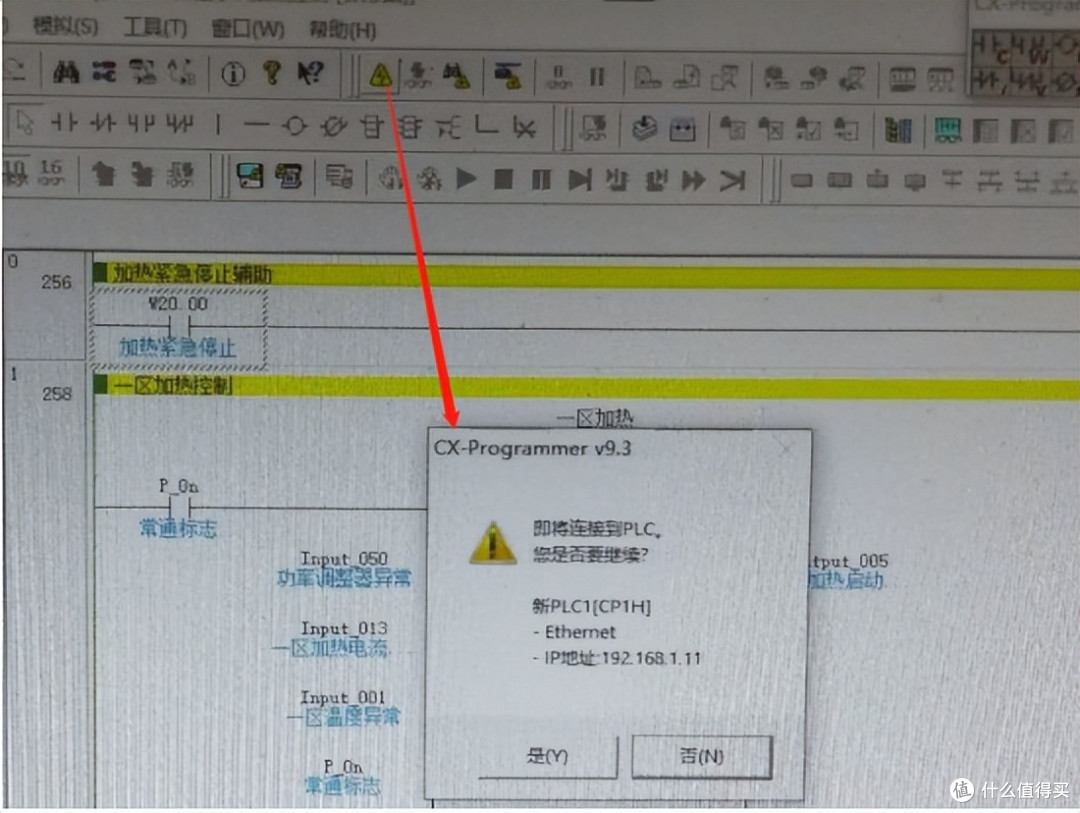

打开CX-Programmer软件，点击“在线模式”连接按钮，并选择“是”确认连接。

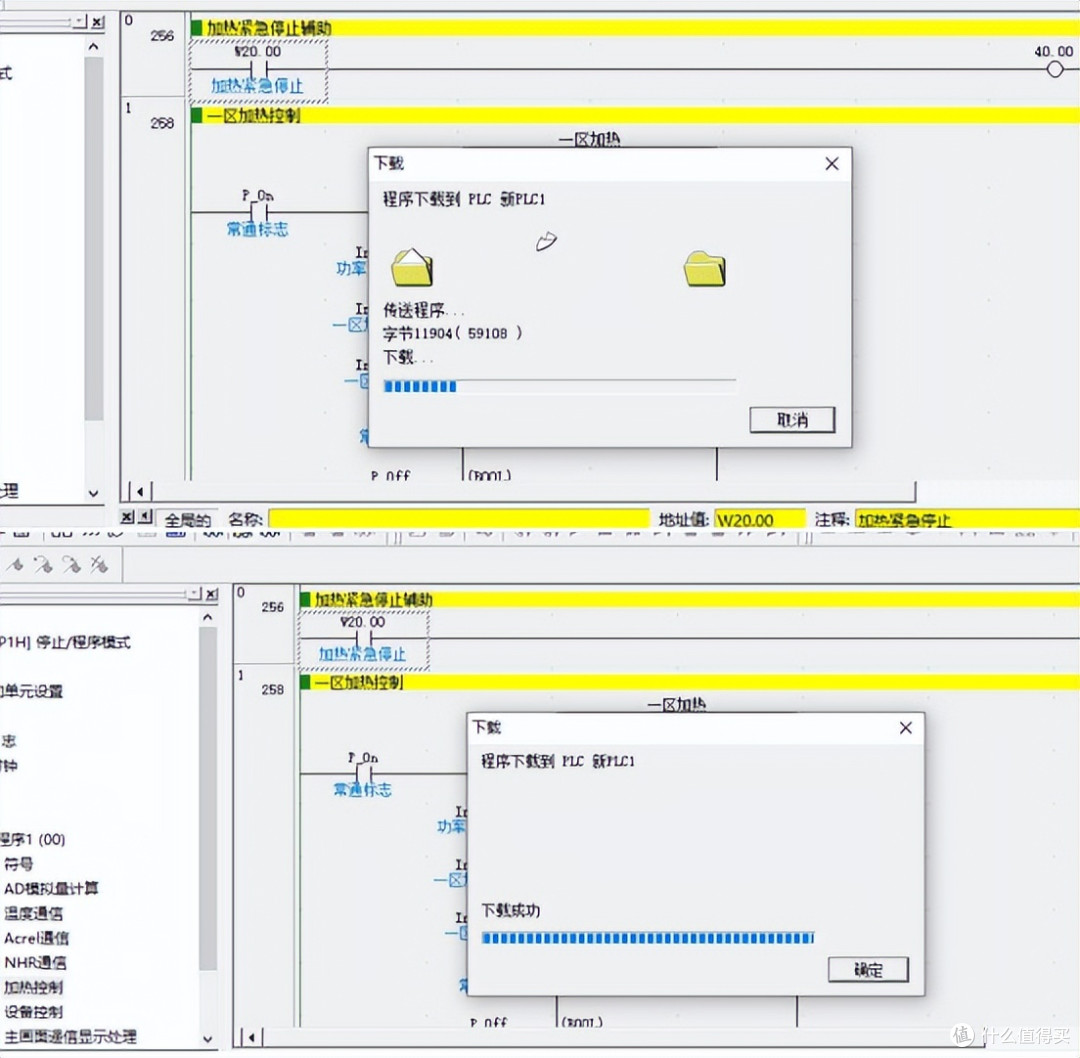

连接成功后，依次点击PLC菜单下的“传送（R）”-“传送到PLC”，等待传输完成即可。
