博图-西门子1200远程调试操作指南

调试准备

所需物料：HINET G110或者L110智能网关、现场西门子1200 PLC、网线、已安装博图软件的电脑等。

网关与PLC的连接方式

网关WAN口通过网线直接与PLC连接。

IP地址规划与网络条件

西门子1200的IP地址：192.168.9.223

网关LAN口IP地址：192.168.9.199

现场联网方式：WiFi

测试目标

通过本地电脑上的博图软件，实现对远端现场西门子1200 PLC程序的远程上传、下载及更新操作。

操作步骤

客户端正常运行，网关及设备图标显示在线状态，指示灯正常亮起。确认无误后将窗口最小化即可（客户端需保持运行状态）。

启动博图软件，新建项目并添加设备，选择对应的设备系列、型号及版本信息，完成添加操作。

进入组态界面，选择以太网接口，输入PLC的IP地址（即客户端显示的设备IP，如图所示192.168.9.223）。

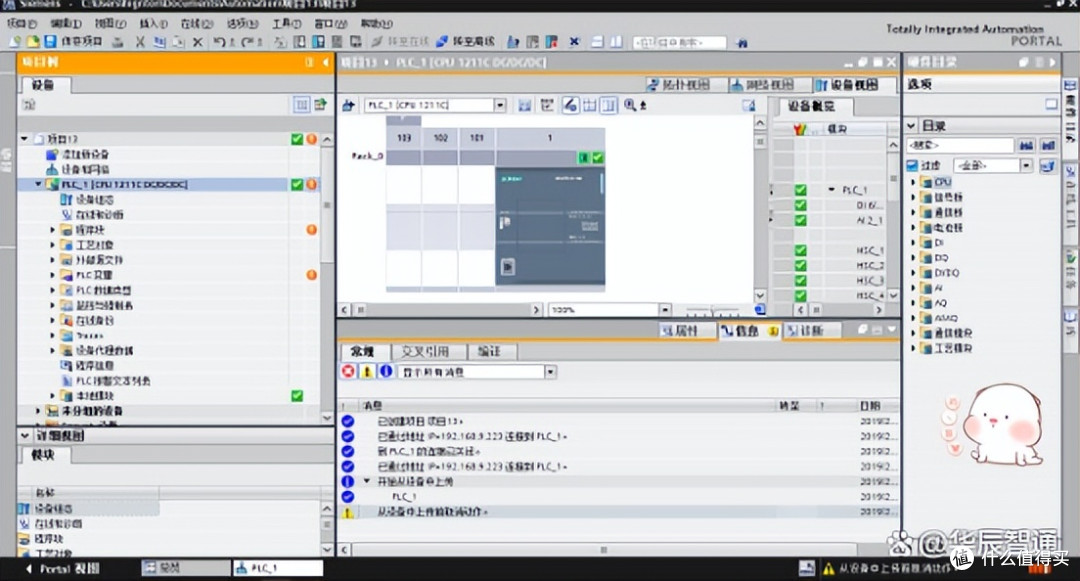

执行“转至在线”操作，如图所示。

进行程序上传及下载操作。请注意：博图软件版本需与PLC程序版本相匹配，不同版本间可能存在兼容性问题，使用前请确认版本一致性。
