前言
OPPO旗下小方瓶快充系列迎来新成员——120W双口超级闪充氮化镓充电器。该产品延续了小方瓶标志性造型，并带来明媚暖阳、玫雾绒纱两种全新配色，辨识度更高。
产品支持OPPO 120W私有超级闪充，同时兼容65W PD快充及UFCS融合快充协议，可满足OPPO手机、笔记本电脑等多品牌设备的快充需求。
其配备的双USB-C接口支持双设备同时快充，使用更加灵活。插脚部分则采用符合新国标GB1002-2024标准的绝缘保护设计，安全性进一步提升。下面充电头网将通过详细拆解，带大家深入了解这款新品的设计与做工。
OPPO 120W小方瓶氮化镓充电器外观

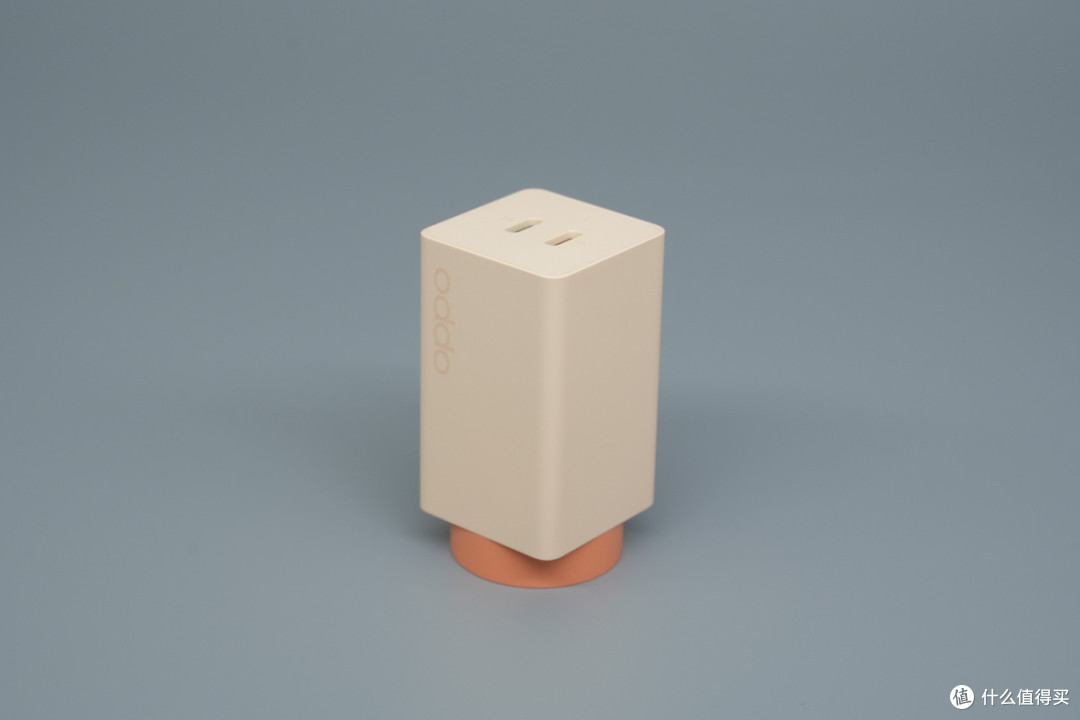

产品延续和系列小方瓶造型设计，全新的明媚暖阳配色让其看上去更有温润感和辨识度。
腰身一面设计有OPPO品牌。

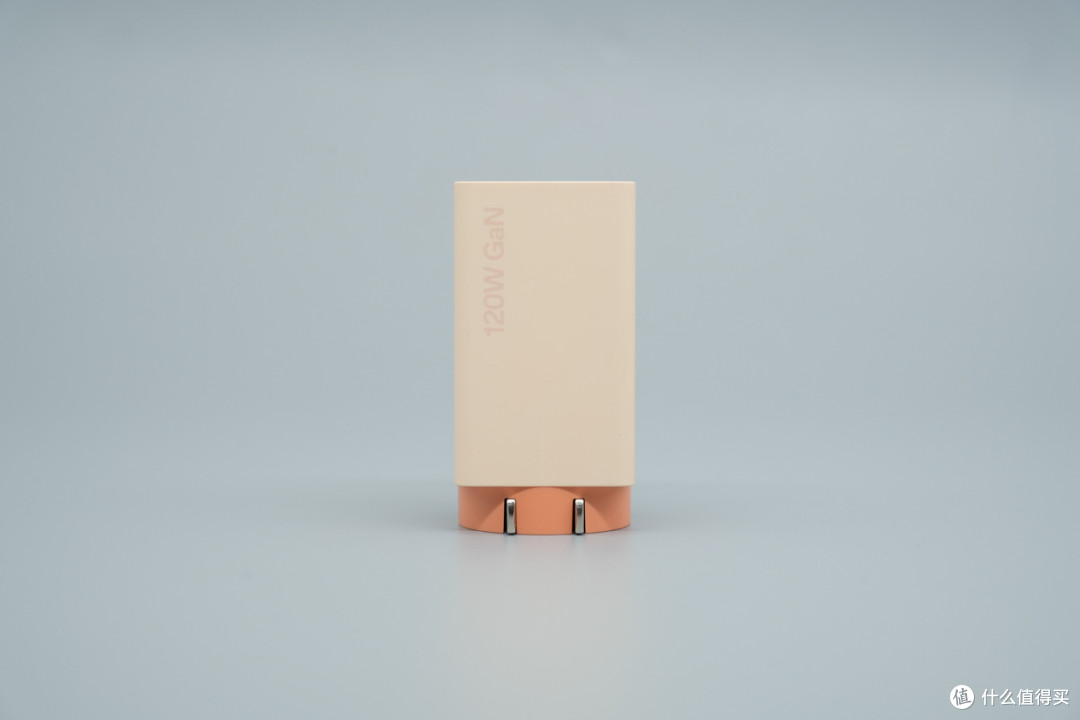

另一面设计有120W GaN字样。
“瓶盖”顶部印有产品参数信息。
充电器参数特写
型号：OSCBBCBBAC
输入：100-130V~50/60Hz 2.5A
单口输出：5V3A、9V3A、12V3A、15V3A、20V2.25A、11V7.3A、5-21V2.25A Max
双口输出：
C1+C2：55W Max+33W Max或27W+18W
输入：200-240V~50/60Hz 2.5A
单口输出：5V3A、9V3A、12V3A、15V3A、20V5A、11V11A、5-21V5A
双口输出：
C1+C2：80W Max+45W Max或45W Max+18W
制造商：OPPO广东移动通信有限公司

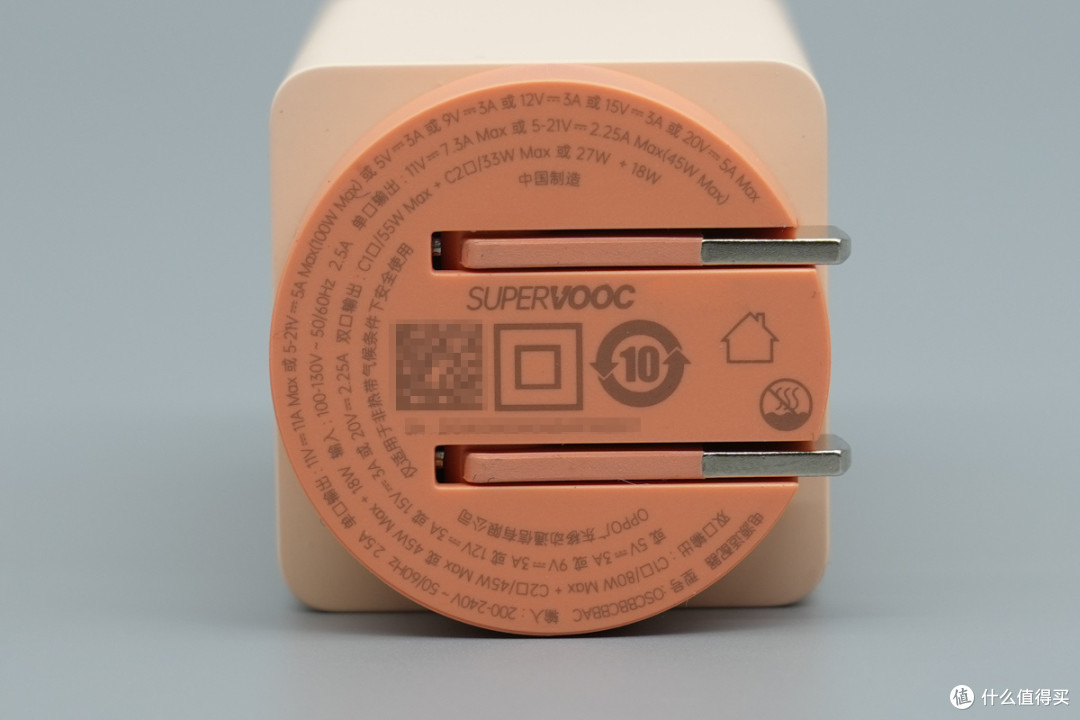

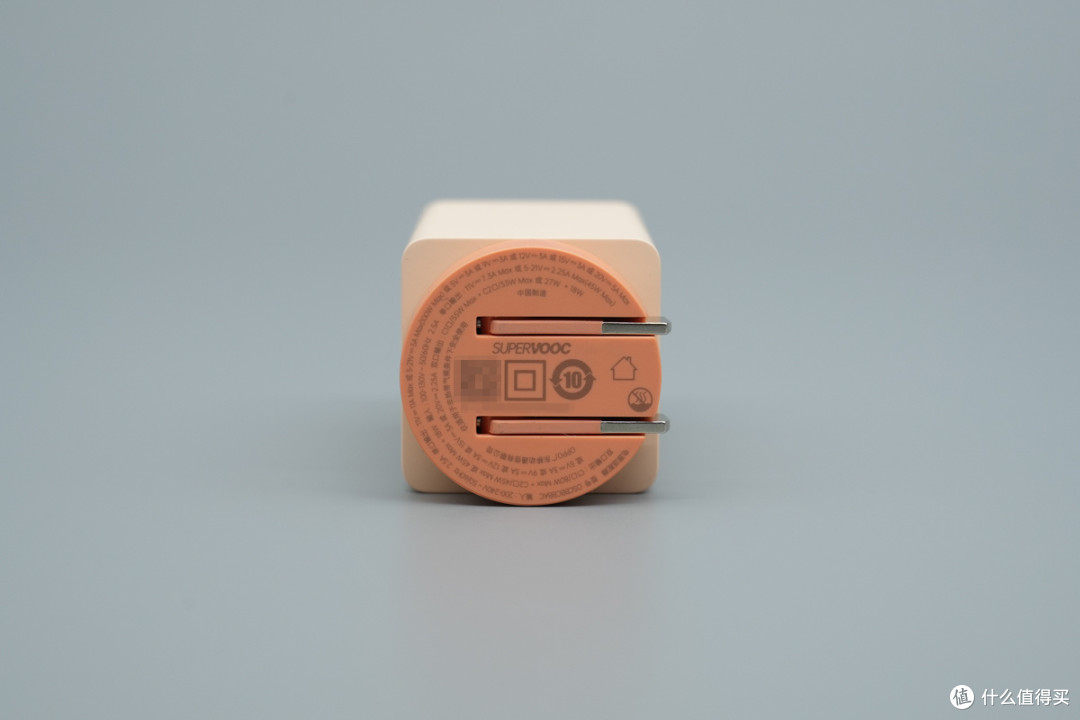

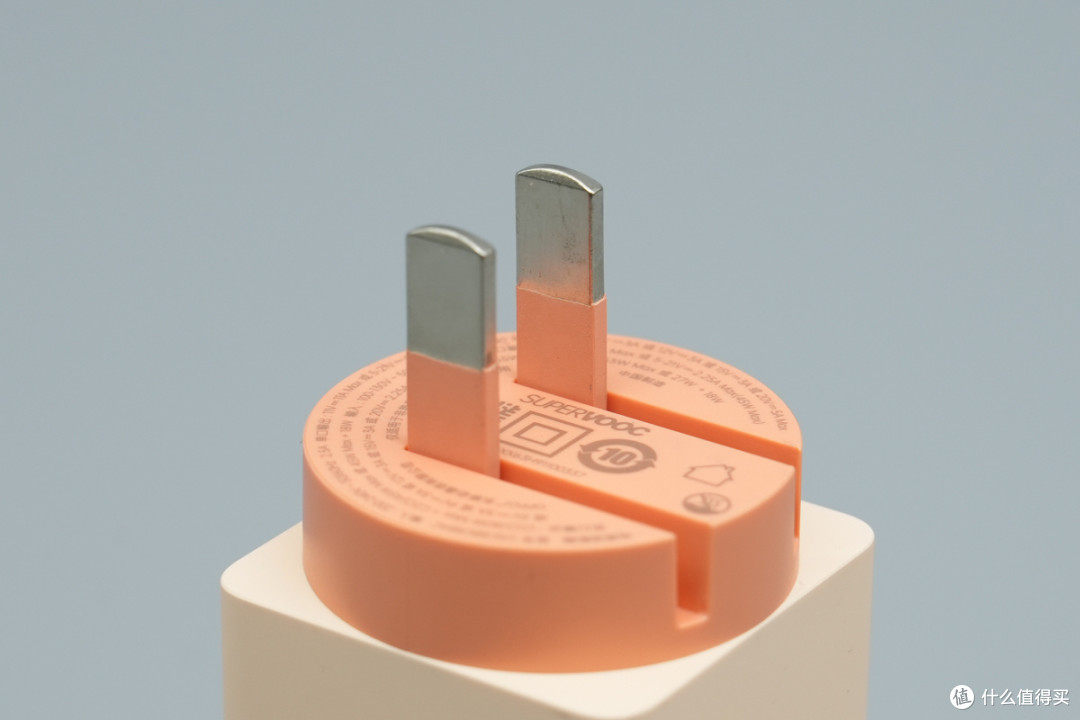

充电器配备新国标可折叠国标插脚。

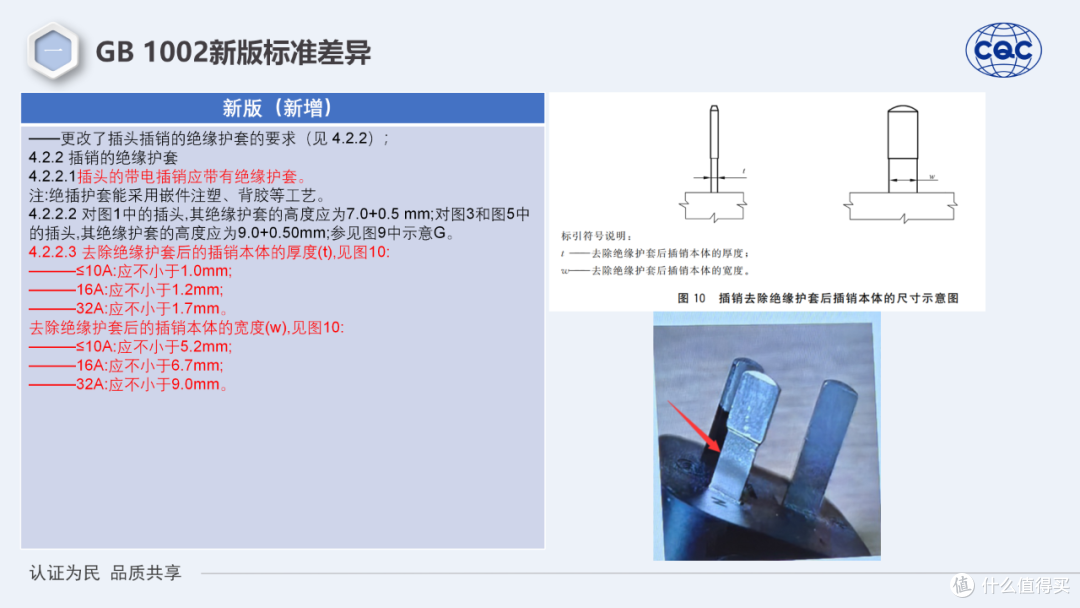

值得一提的是，“瓶盖”同时也是专为插脚设计的绝缘保护，符合新国标 GB1002-2024《家用和类似用途单相插头插座型式、基本参数和尺寸》标准，安全性大幅提升。

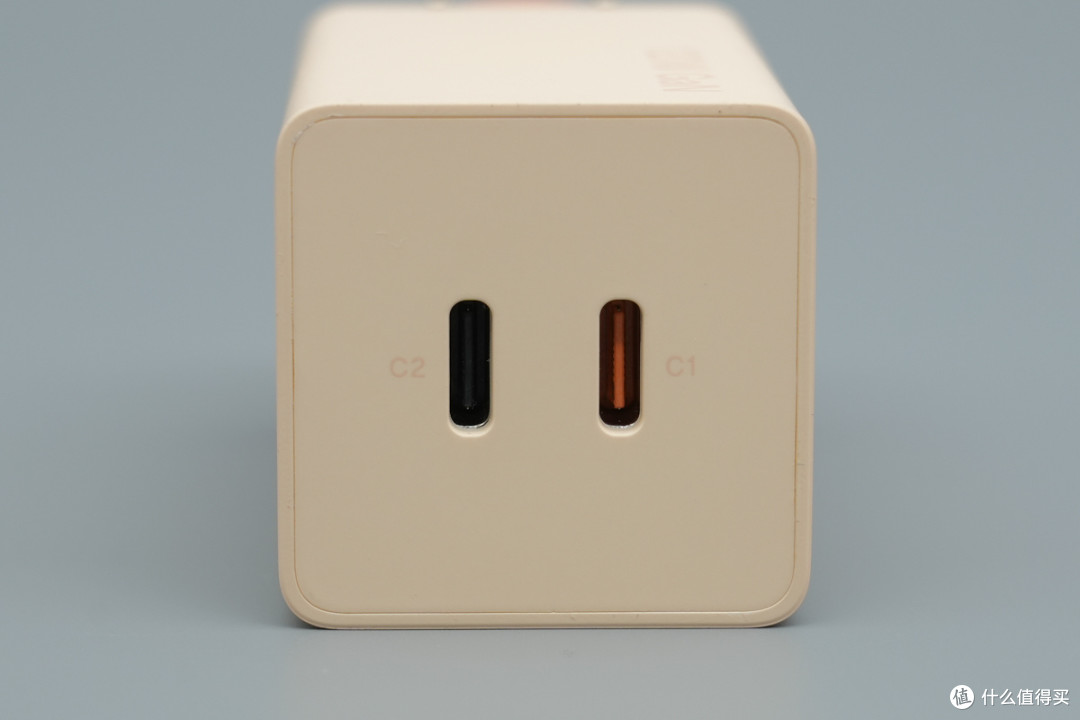

输出端为双USB-C口配置，支持双设备同时快充，大幅提升充电效率。

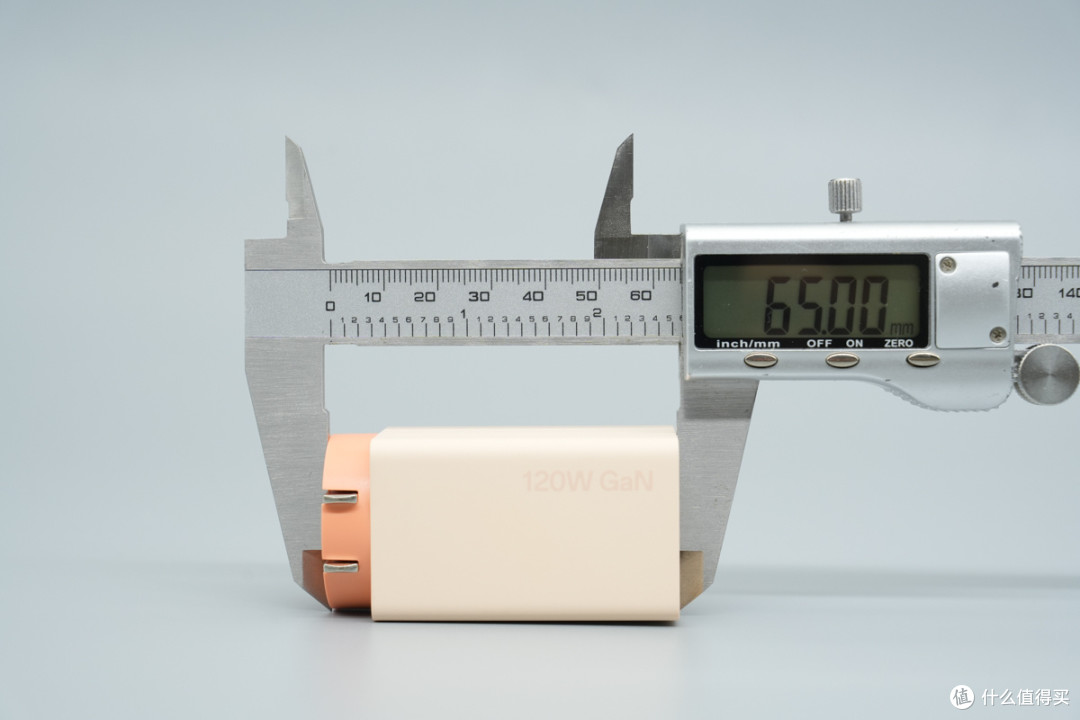

实测充电器机身长度为65mm。

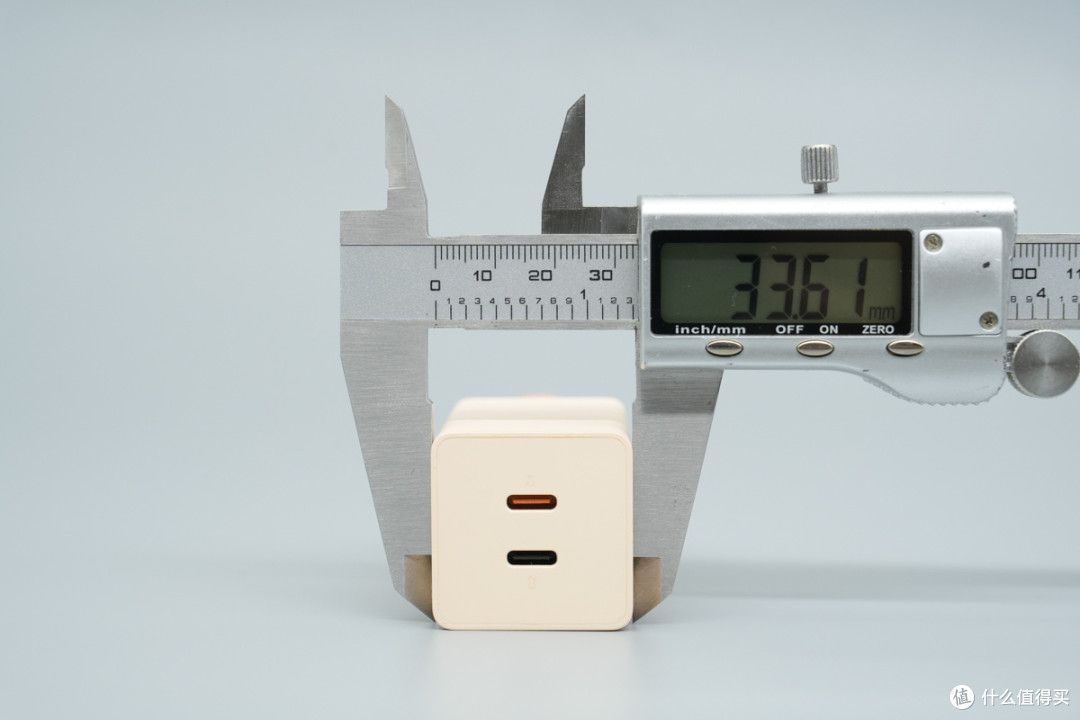

宽度为33.61mm。

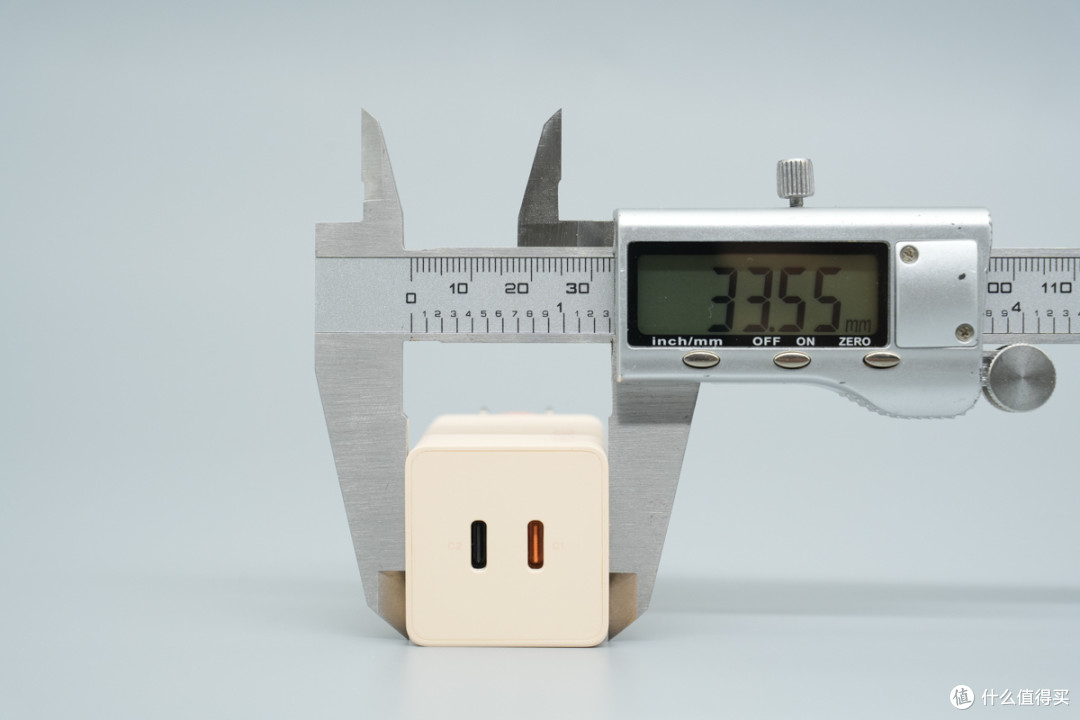

厚度为33.55mm。

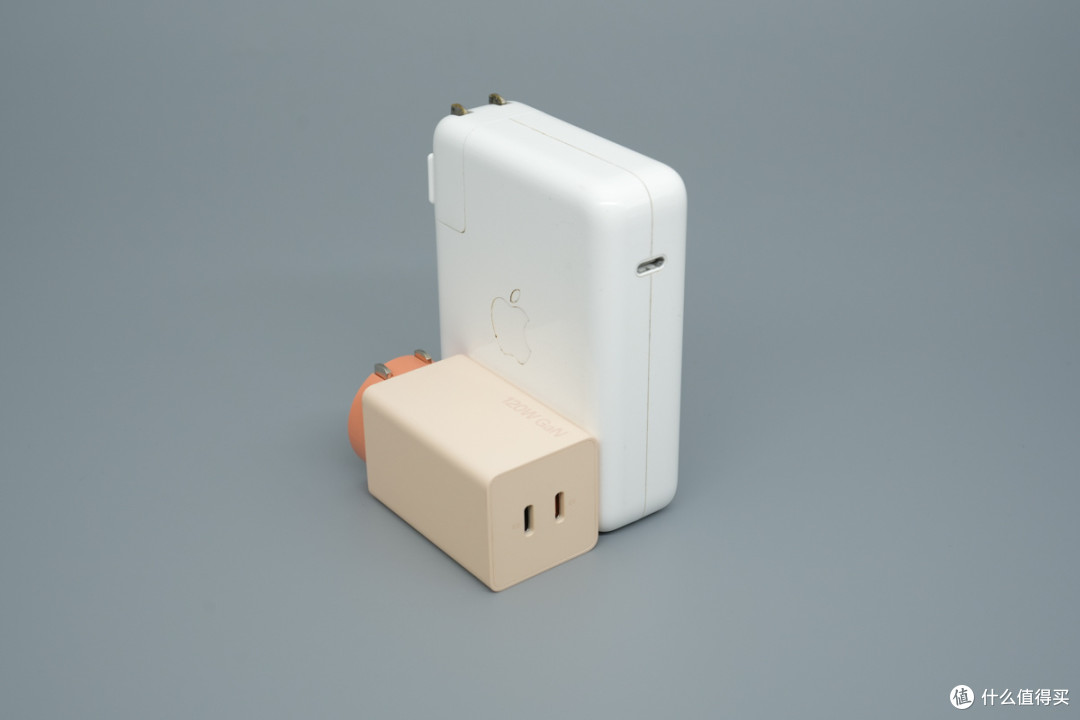

和苹果140W氮化镓充电器放在一起对比，体积优势非常明显。

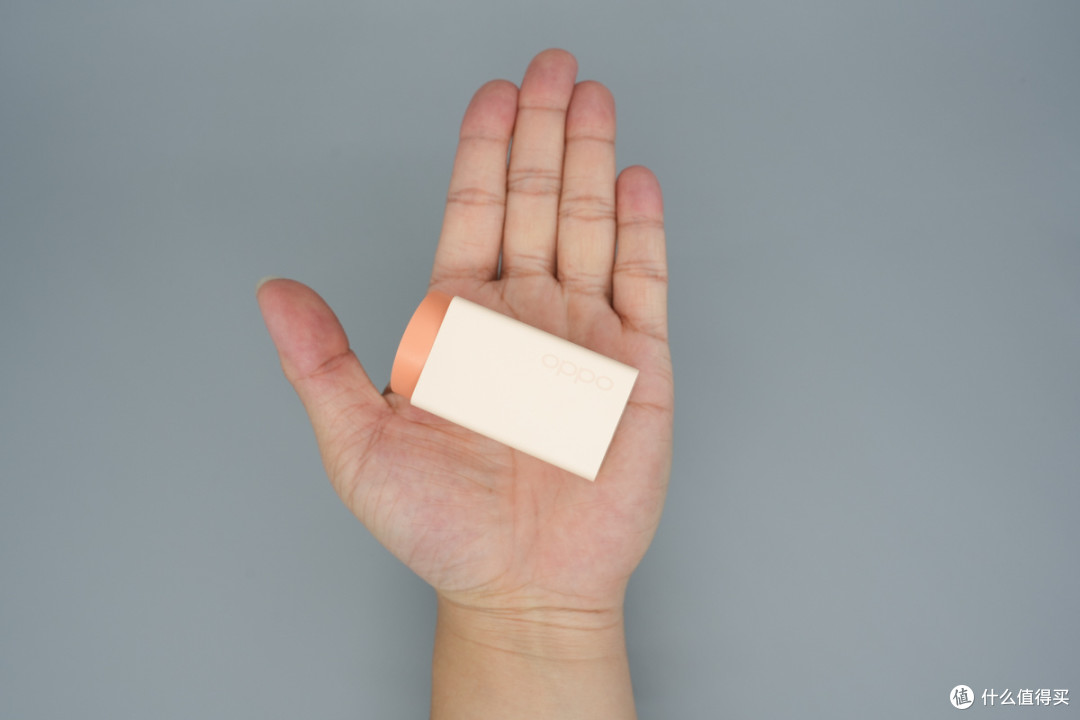

产品拿在手上的大小直观感受。

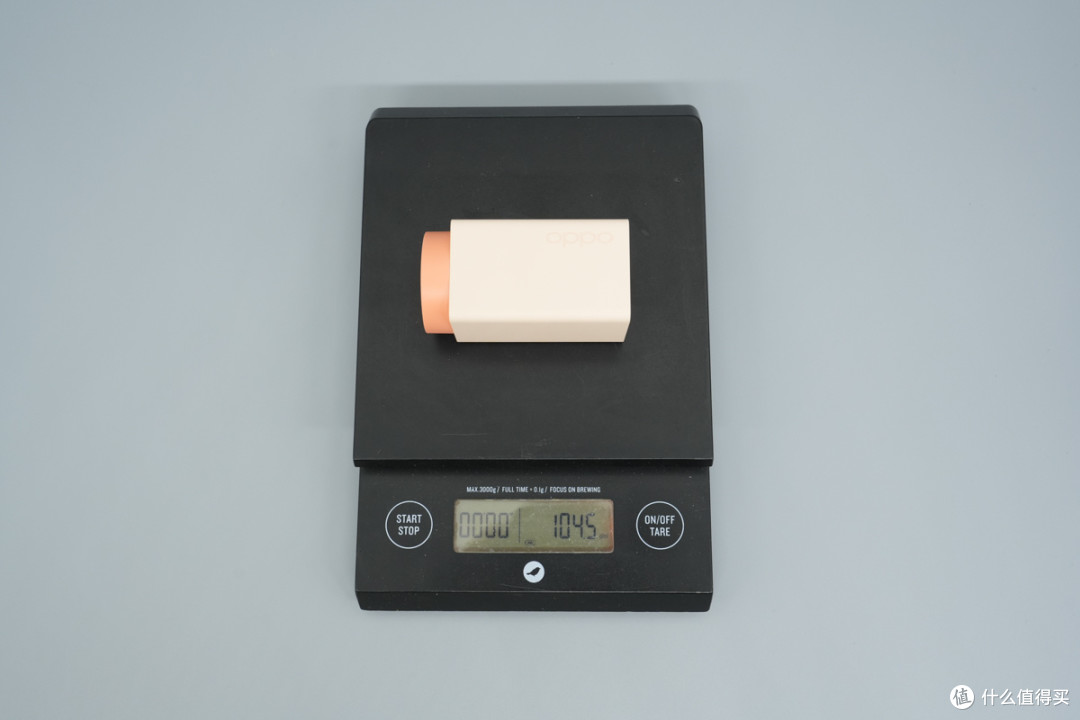

另外测得充电器重量约为105g。

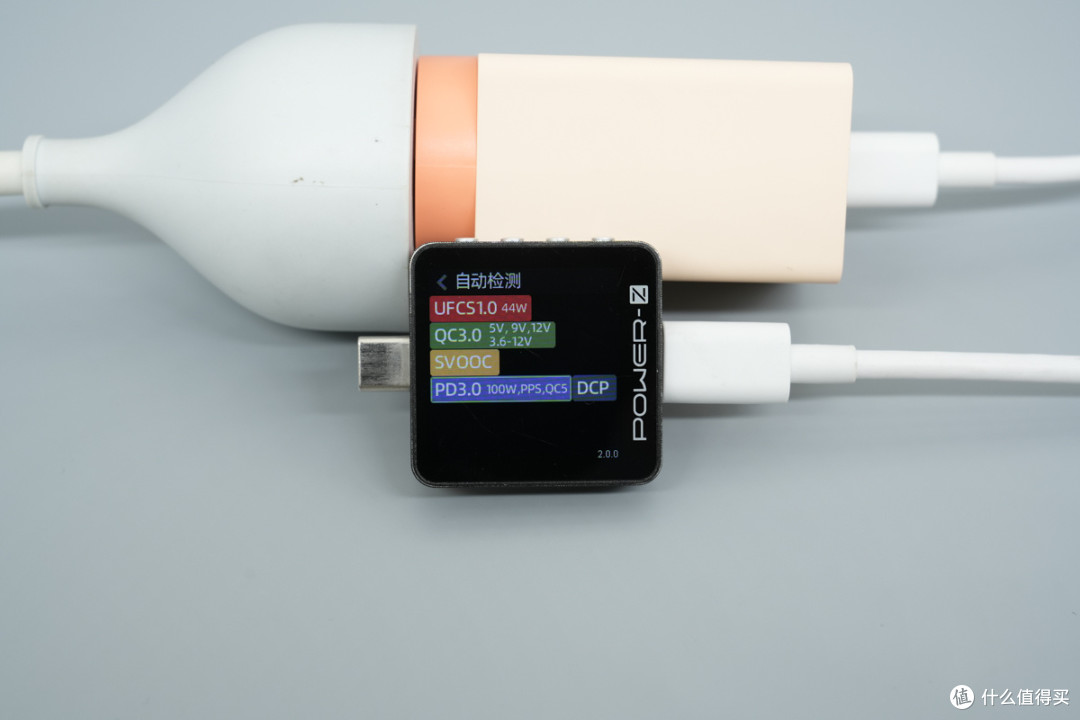

测得USB-C1口兼容UFCS、QC3.0/5、SVOOC、PD3.0、PPS、DCP充电协议。

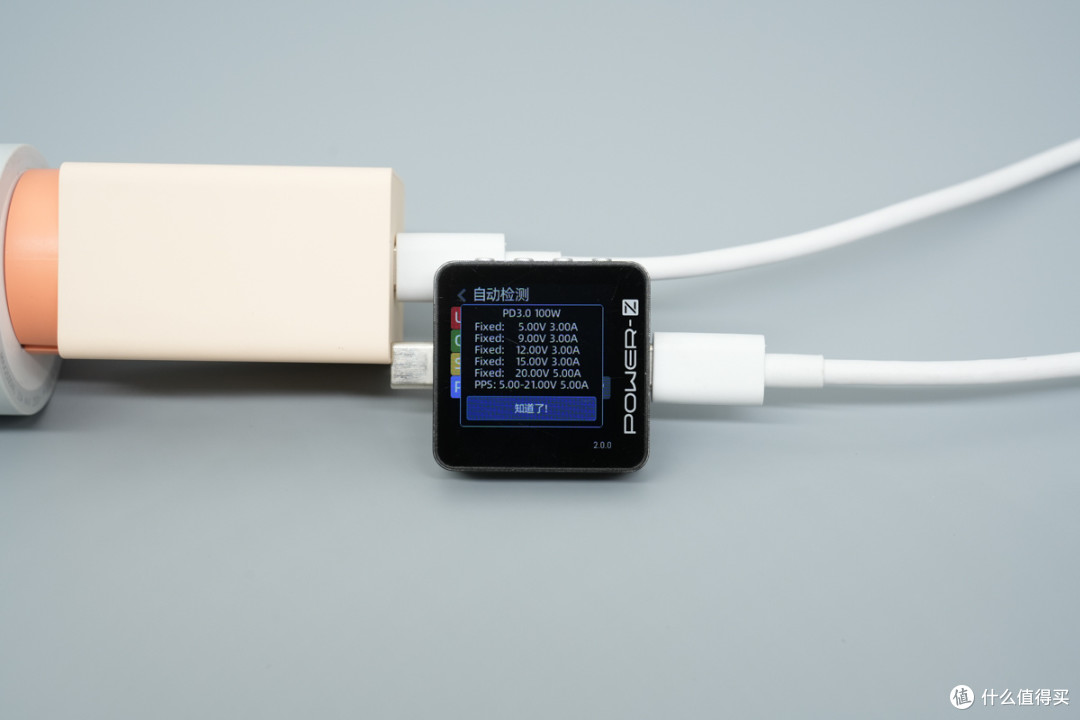

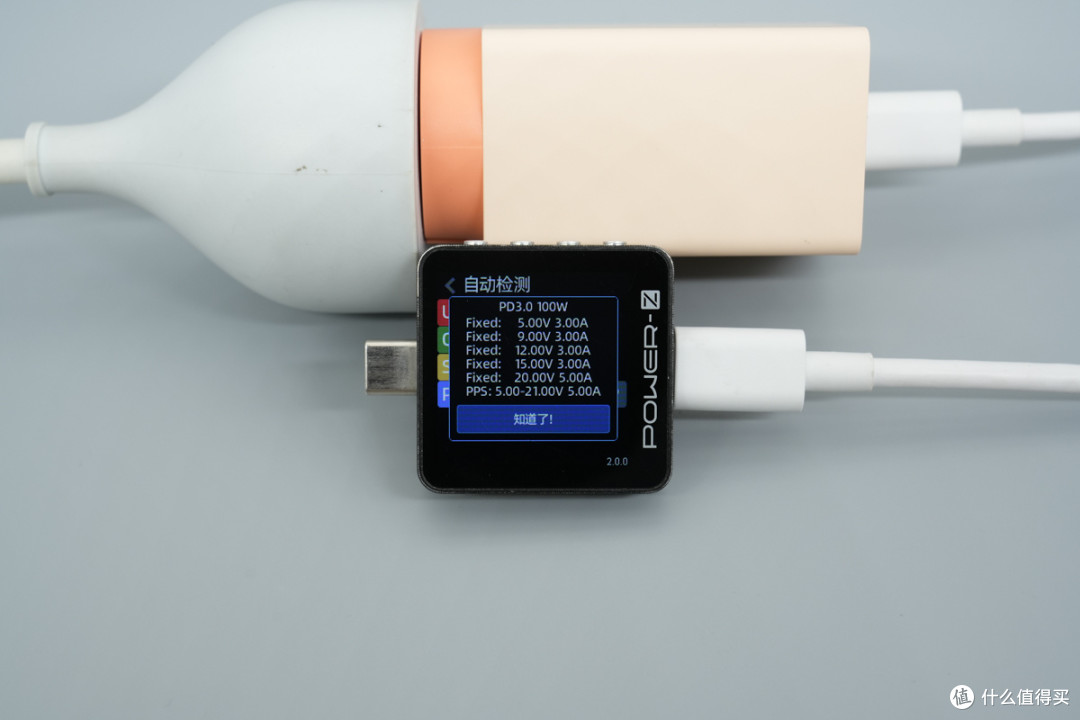

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-21V5A一组PPS电压档位。

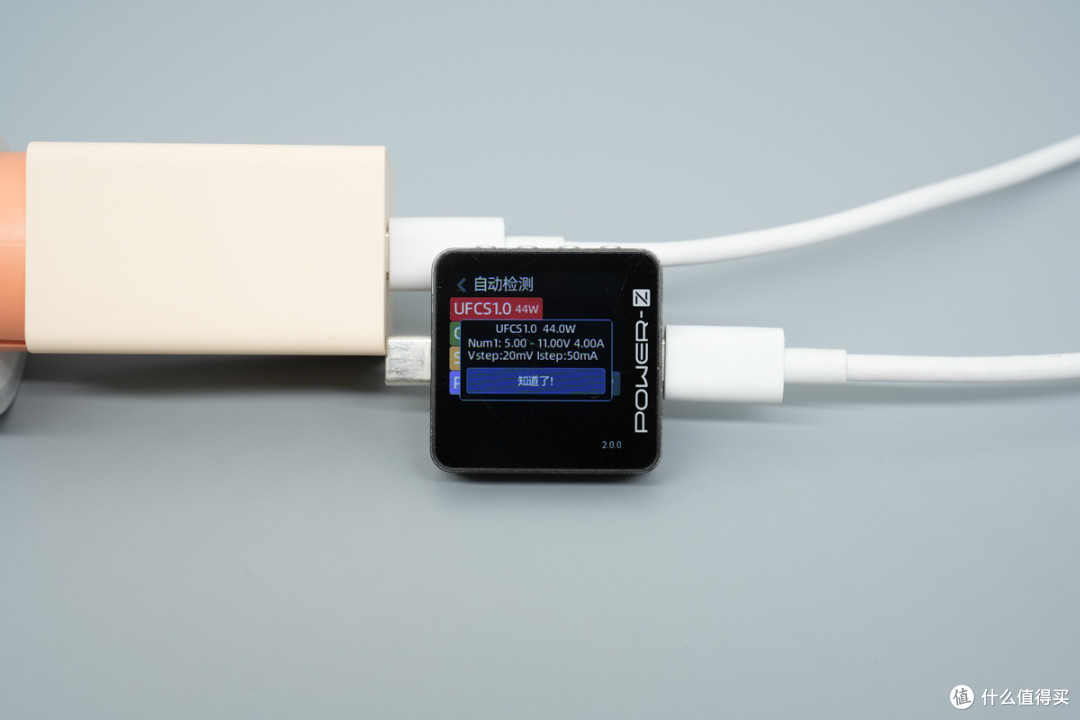

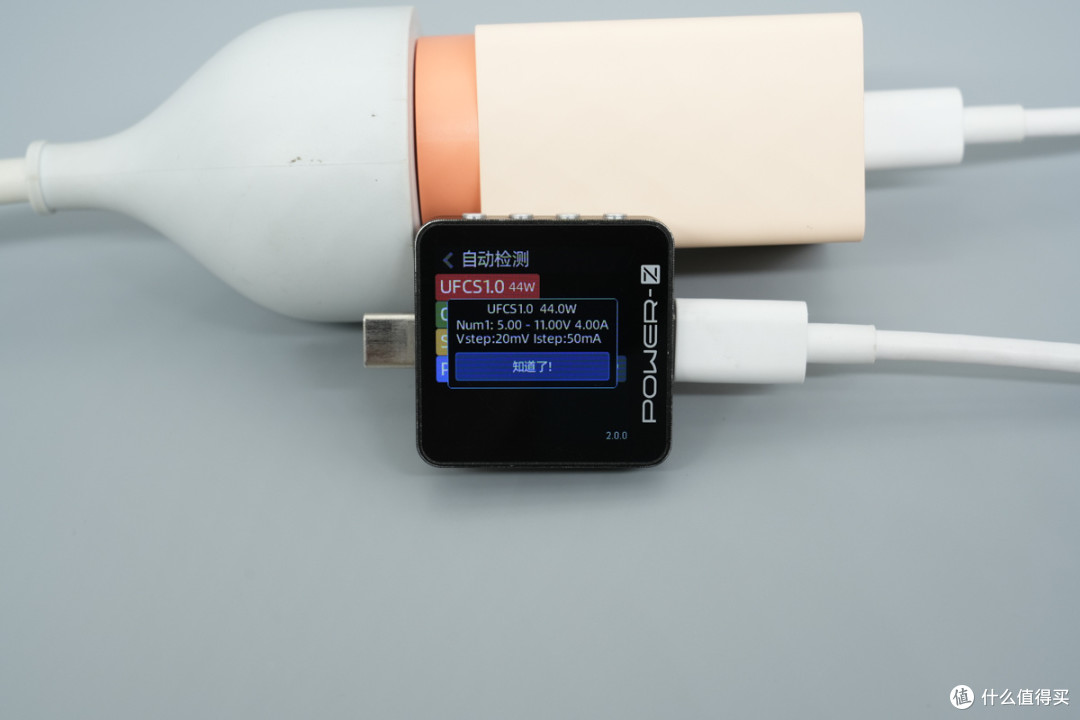

测得UFCS融合快充具备5-11V4A一组电压档位。

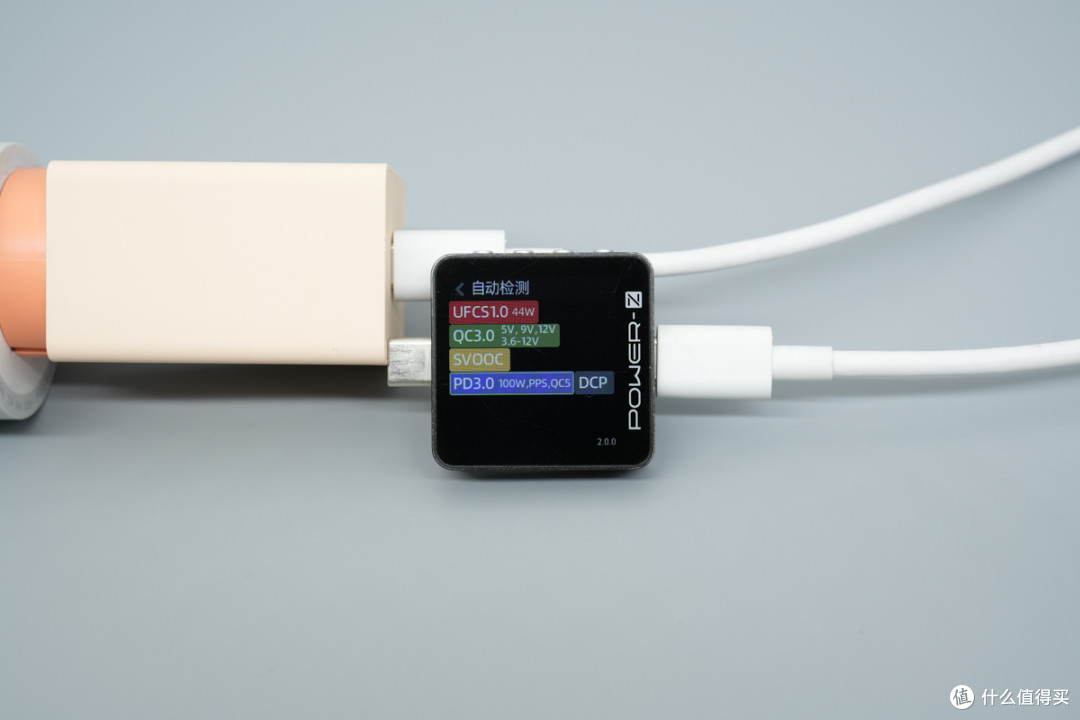

测得USB-C2口兼容协议和USB-C1口的一样。
此外PDO报文也相同。
测得UFCS融合快充同样具备5-11V4A一组电压档位。
OPPO 120W小方瓶氮化镓充电器拆解

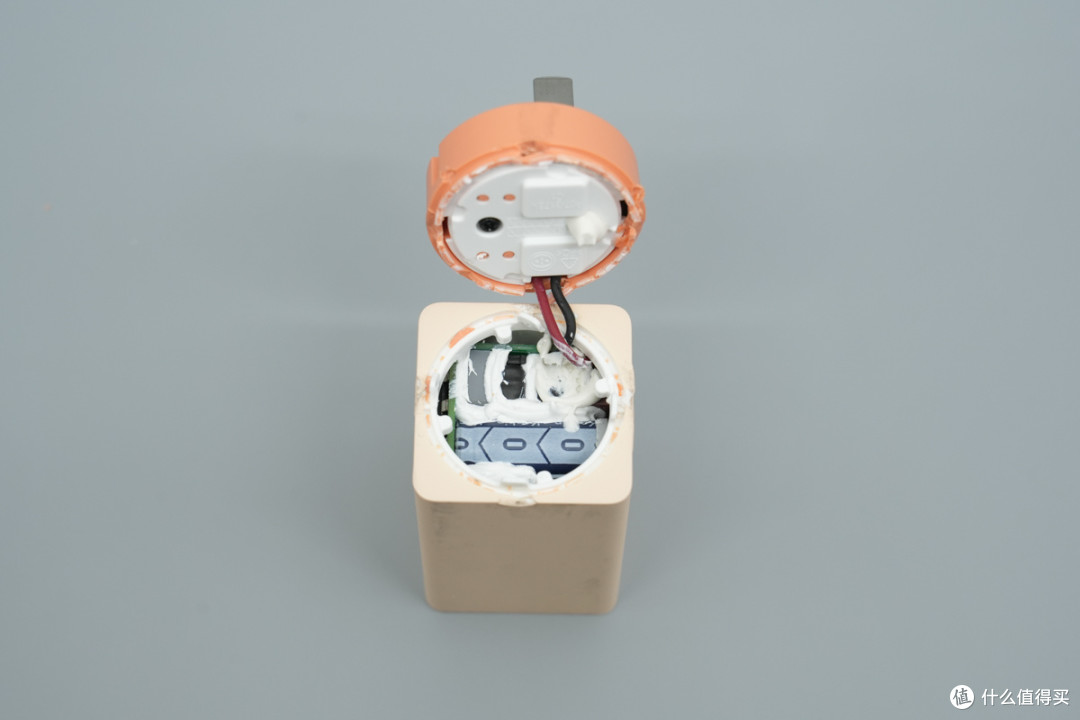

将机身输入端“瓶盖”外壳拆开，插脚采用白色塑料壳以及螺丝进行固定和隔离绝缘保护。

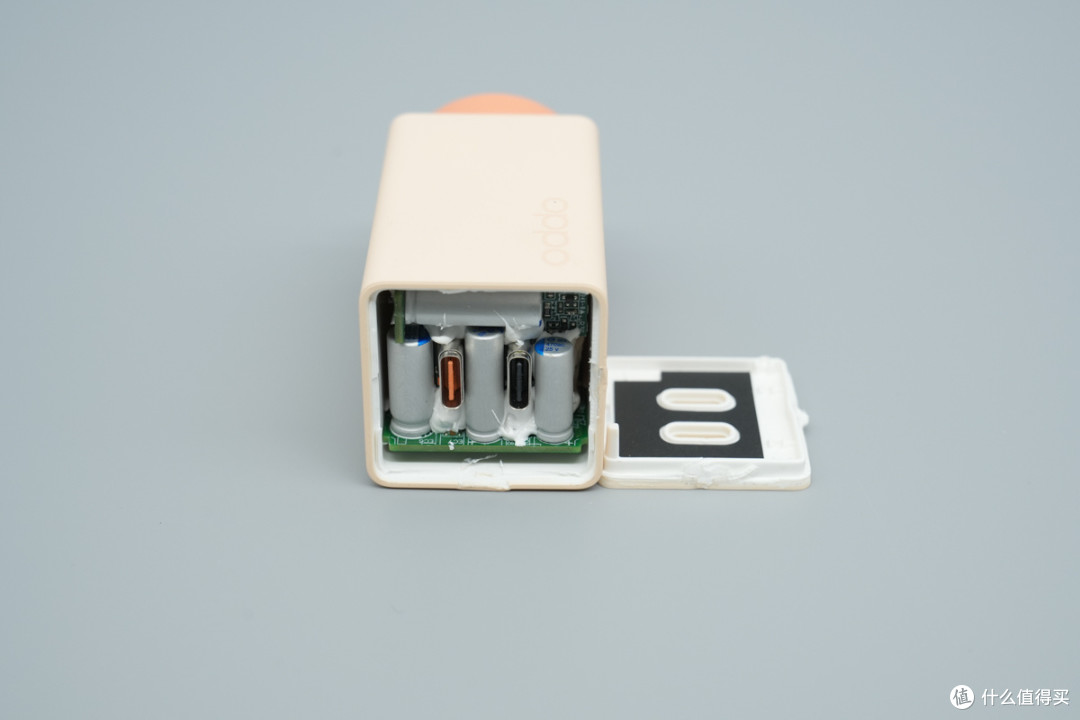

将另一端外壳拆开，方便取出内部PCBA模块。

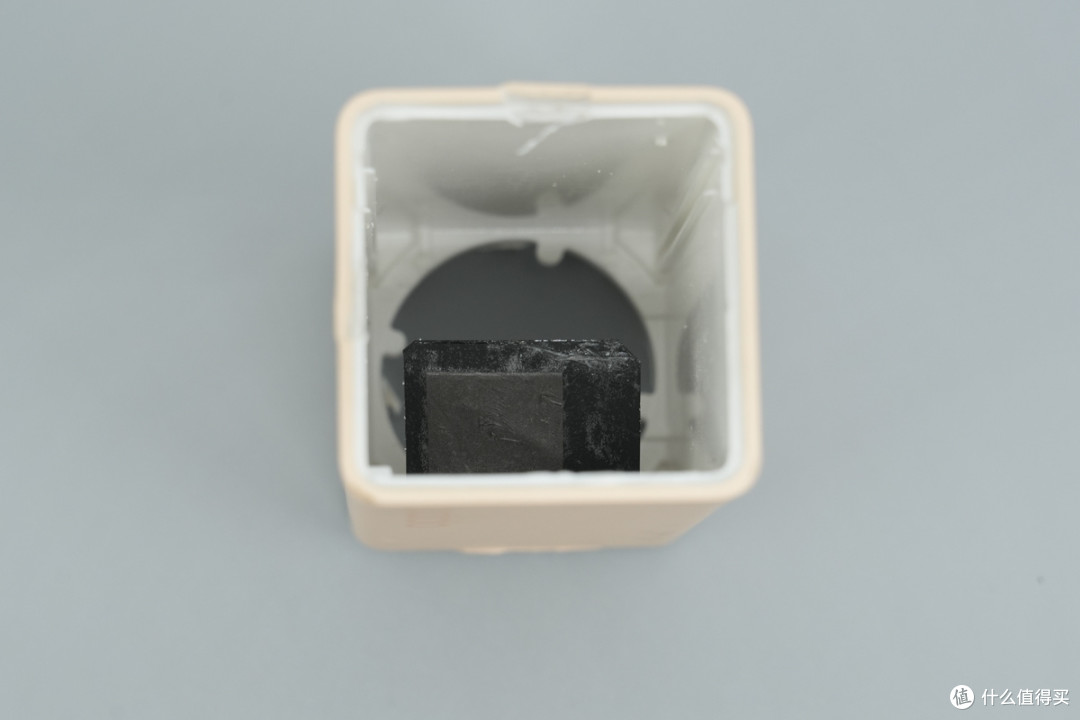

取出PCBA模块后可以看到，壳体内侧贴有石墨散热贴纸，同时采用麦拉片隔离绝缘。

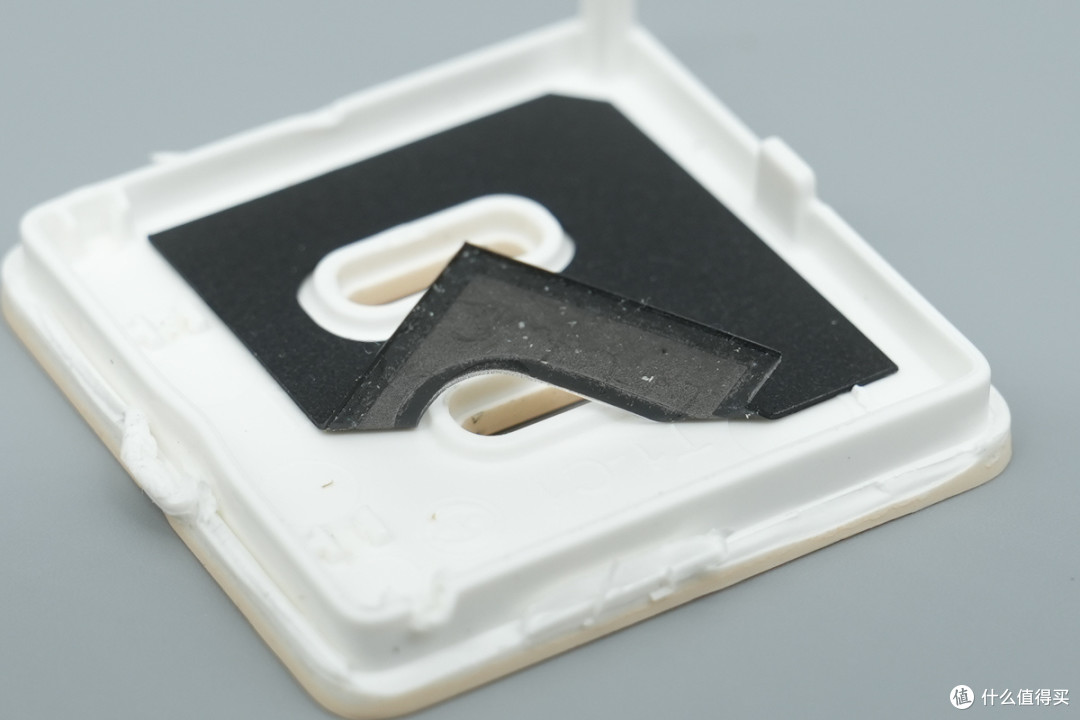

顶部外壳做了同样的散热处理。

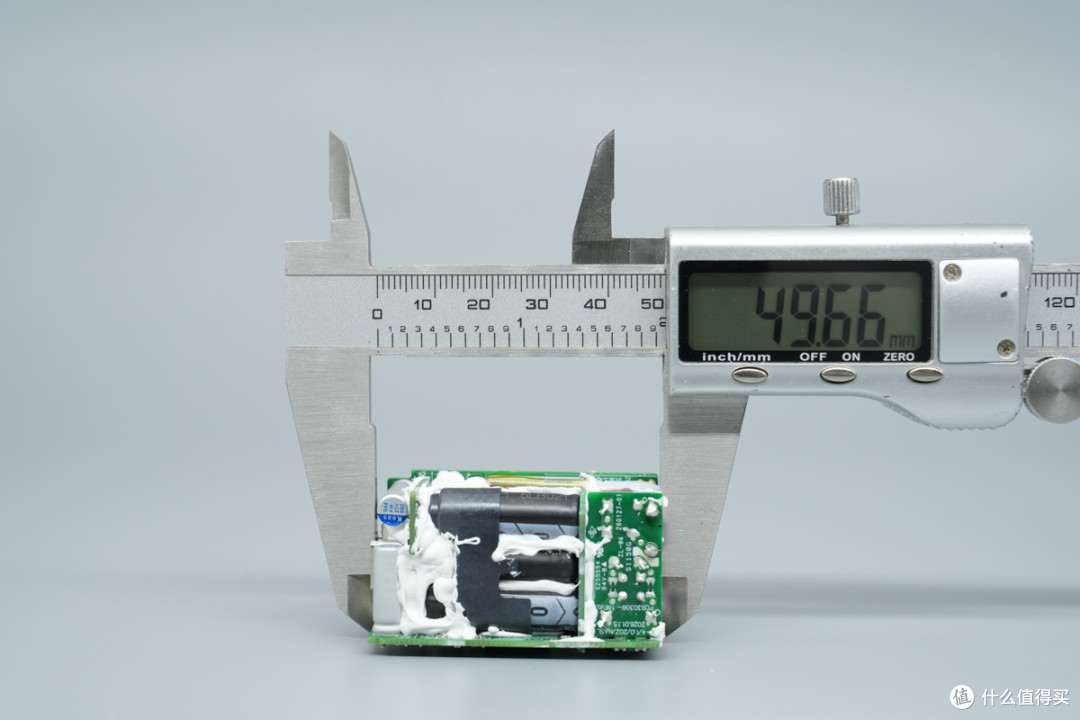

测得PCBA模块长度为49.66mm。

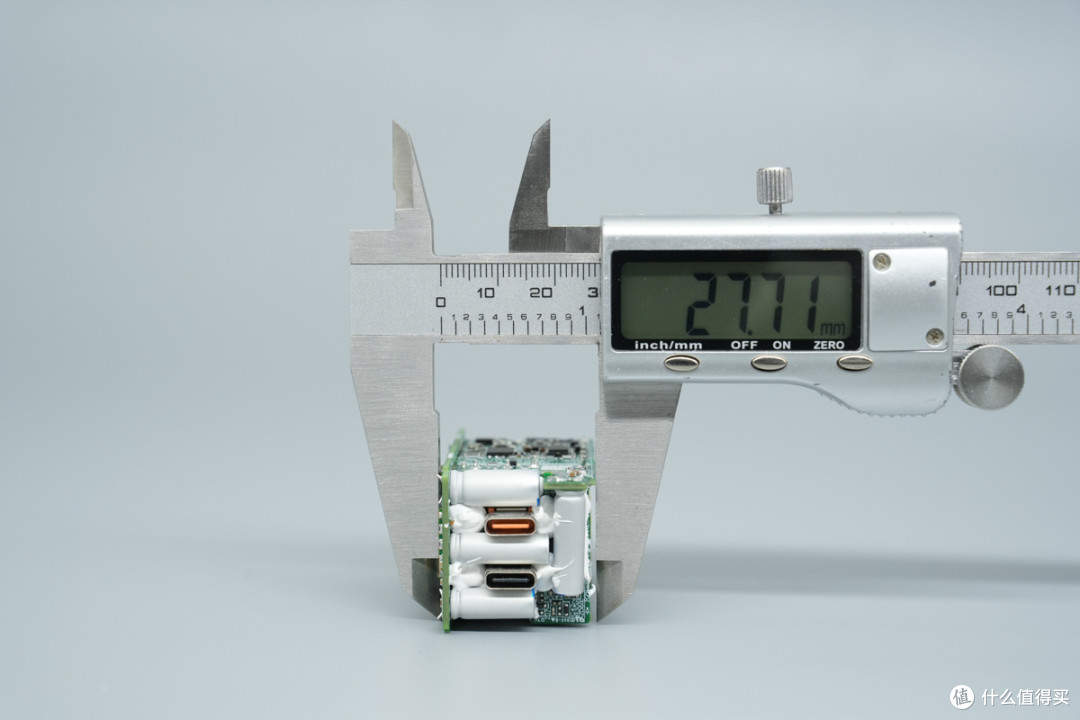

宽度为27.71mm。

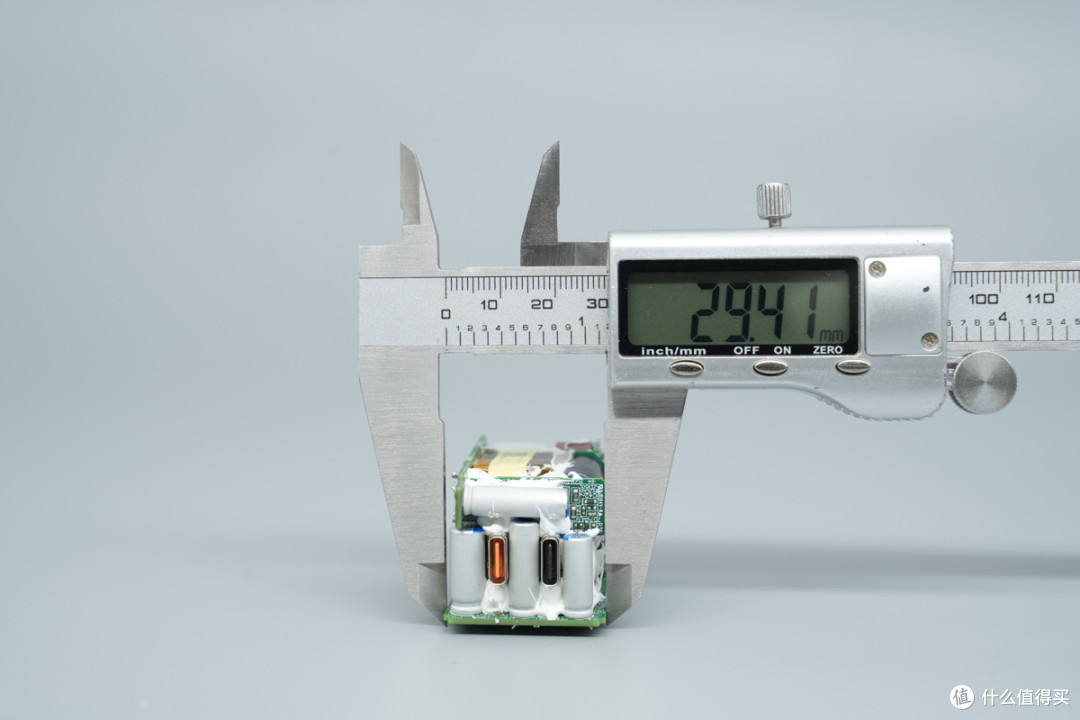

厚度为29.41mm。

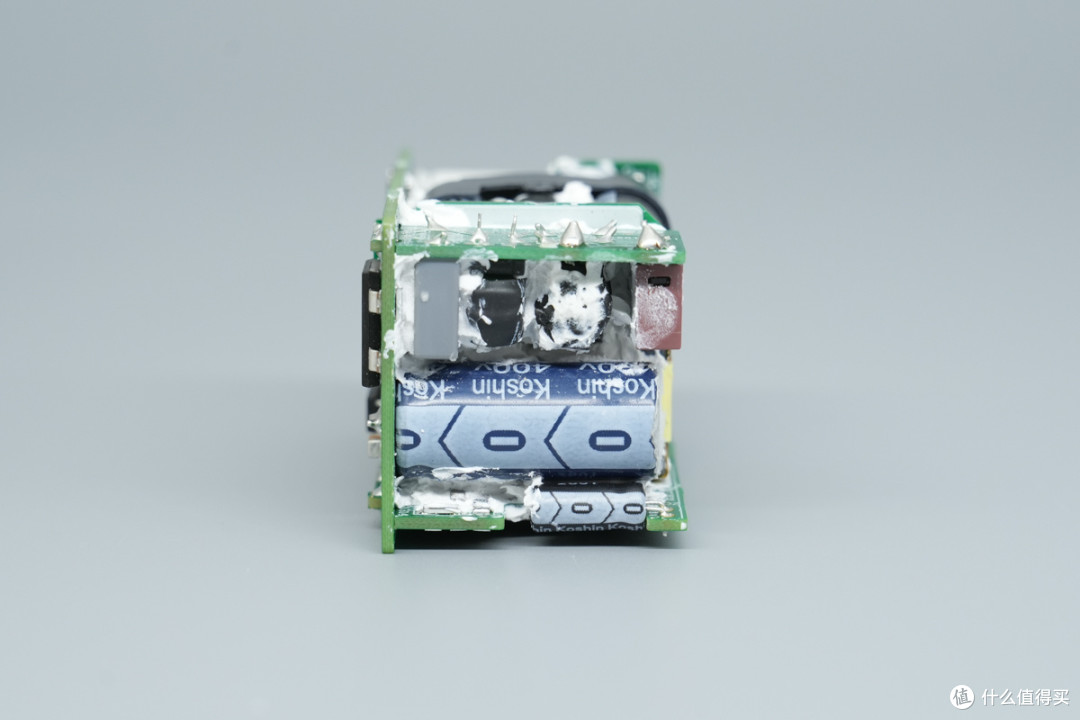

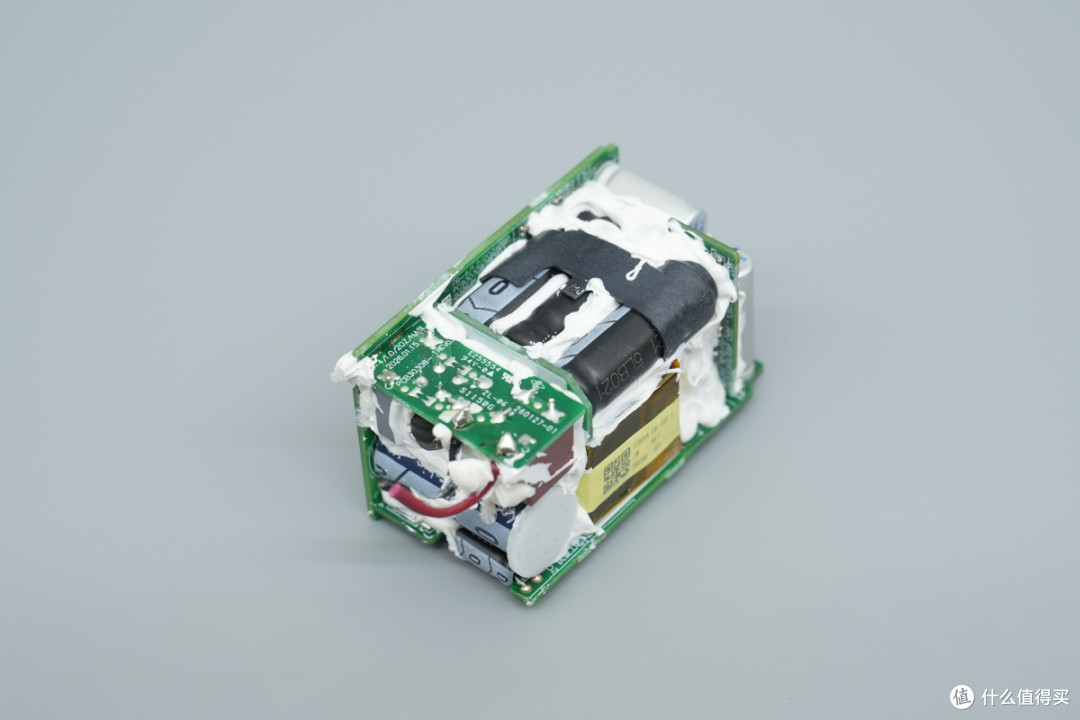

PCBA模块由多块小板堆叠设计，电容顶部套有塑料壳绝缘，同时器件间的间隙填充白胶加固。

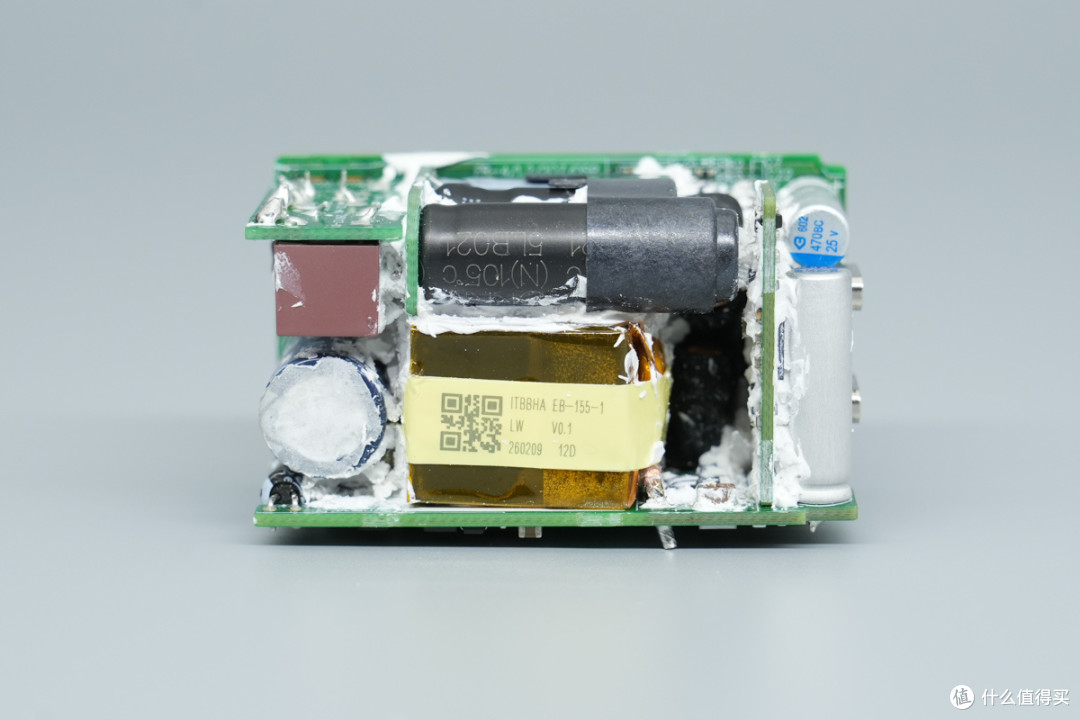

将白胶清理干净，模块中心区域布局高压滤波电解电容、变压器等器件，整体规划布局紧凑有序。

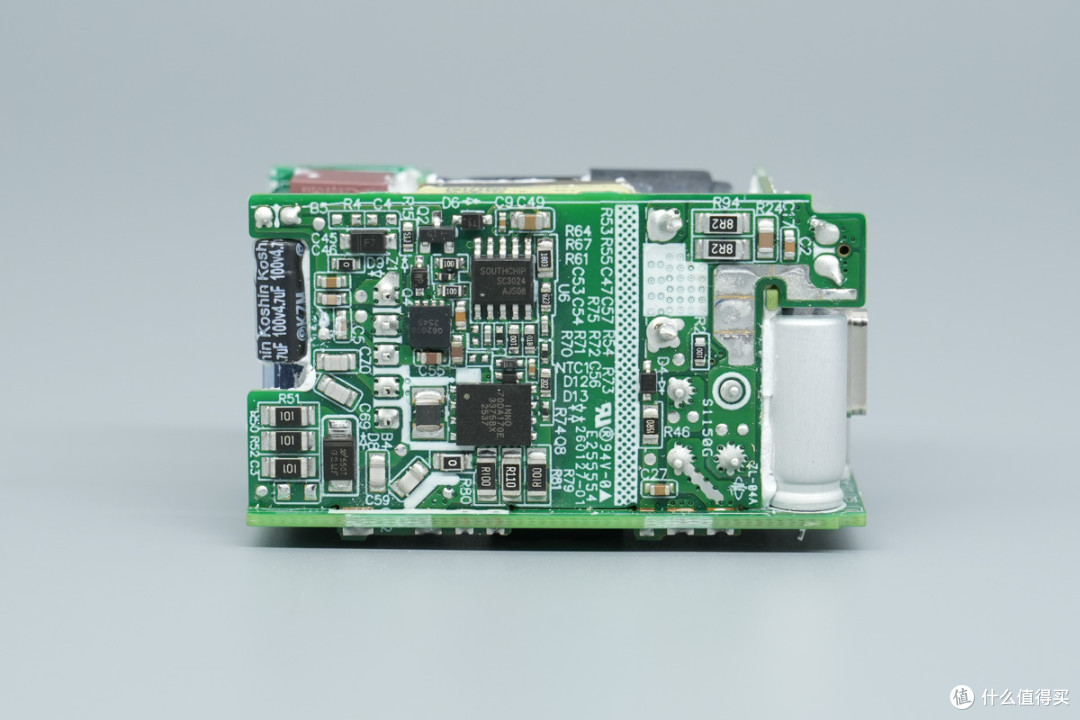

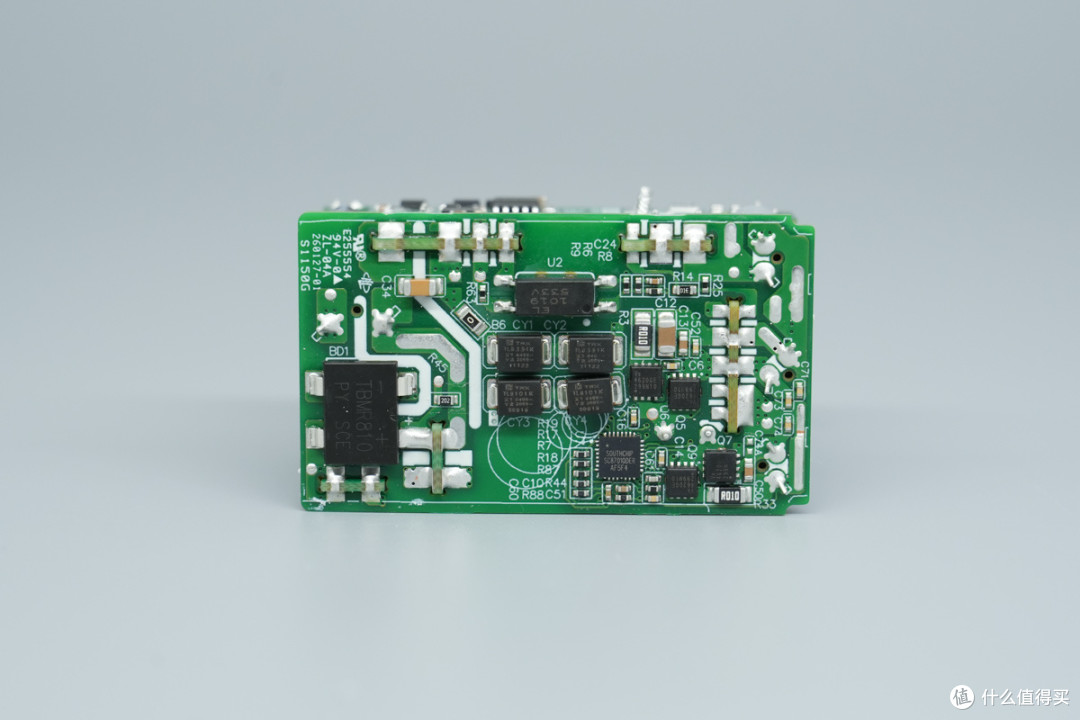

底部主板背面设有整流桥、光耦、贴片Y电容、同步升降压控制器以及同步升降压开关管。
PCBA模块输入端两侧焊接小板，主板以及侧边小板上分别焊接高压滤波电解电容和主控芯片供电电容。

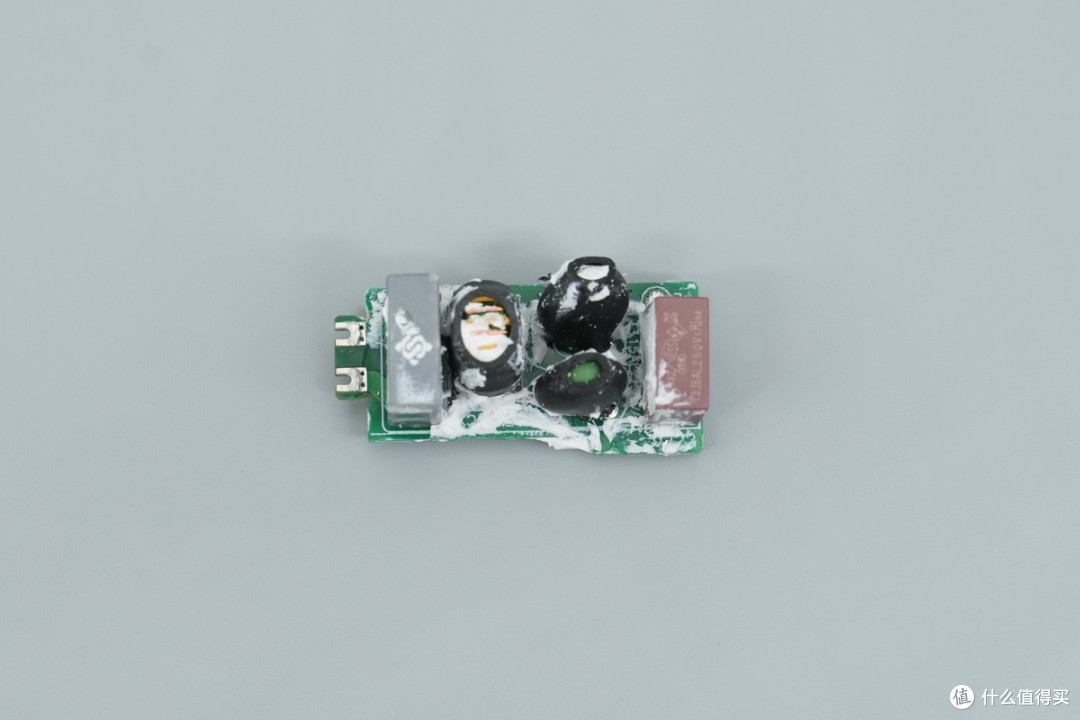

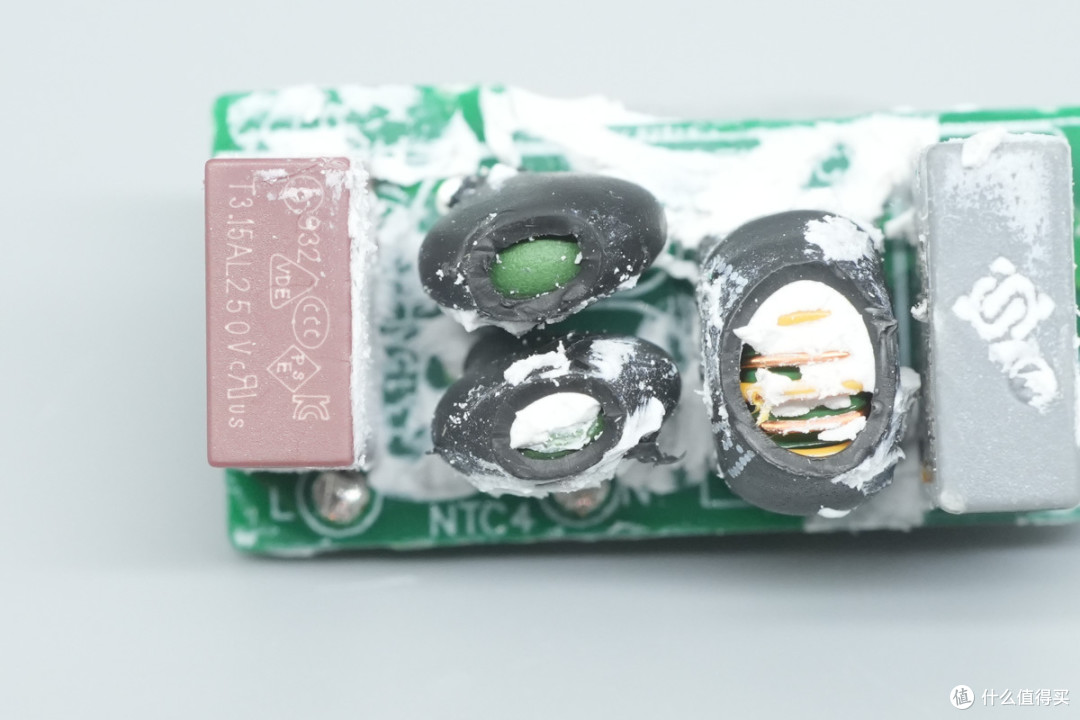

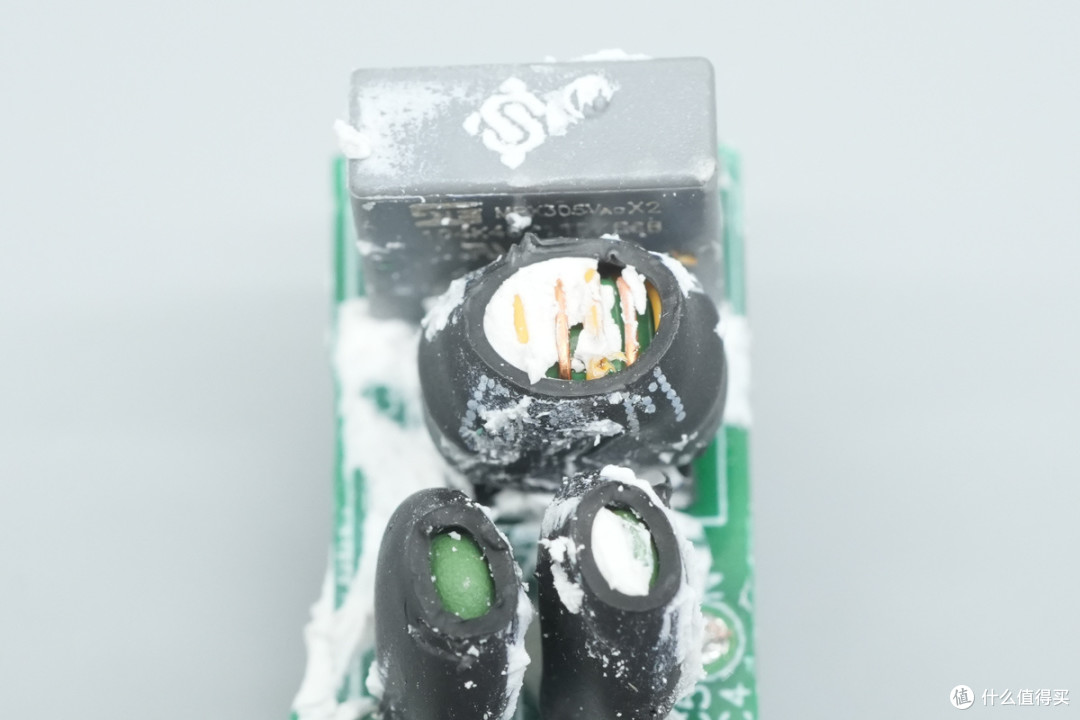

将输入小板拆下，正面设有保险丝、NTC热敏电阻、共模电感以及安规X2电容。

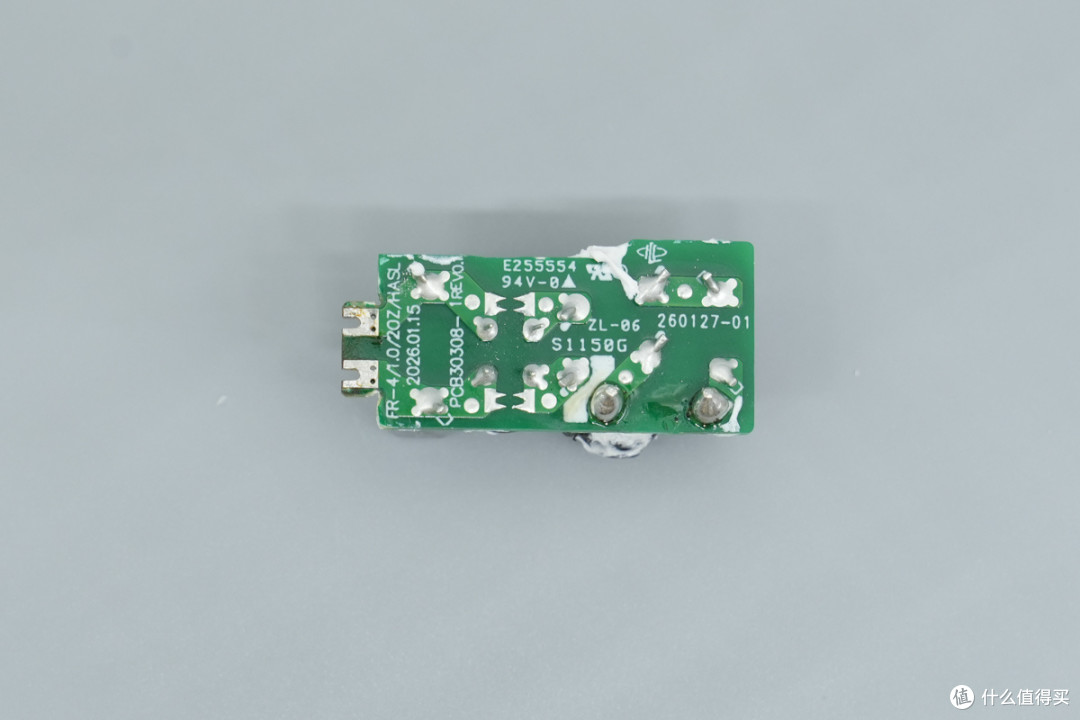

小板背面无器件。

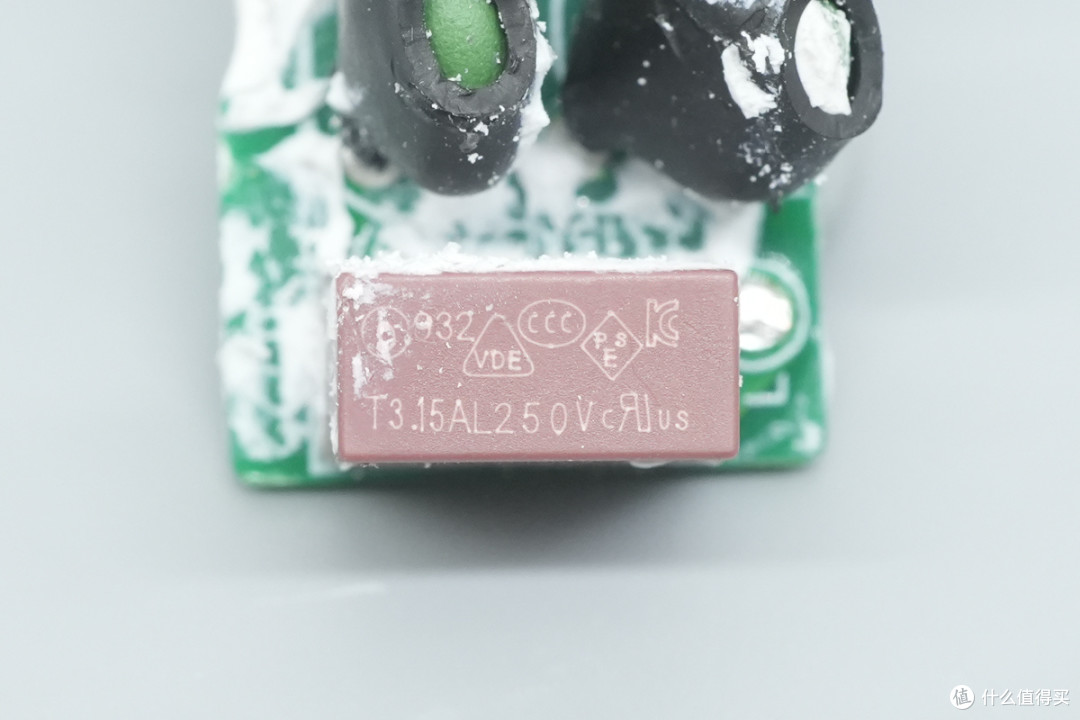

保险丝来自贝特电子，出料号932，规格为3.15A 250V。
两颗NTC热敏电阻用于抑制上电浪涌电流，外套热缩管绝缘保护。
共模电感用于滤除EMI干扰，同样外套热缩管绝缘保护。

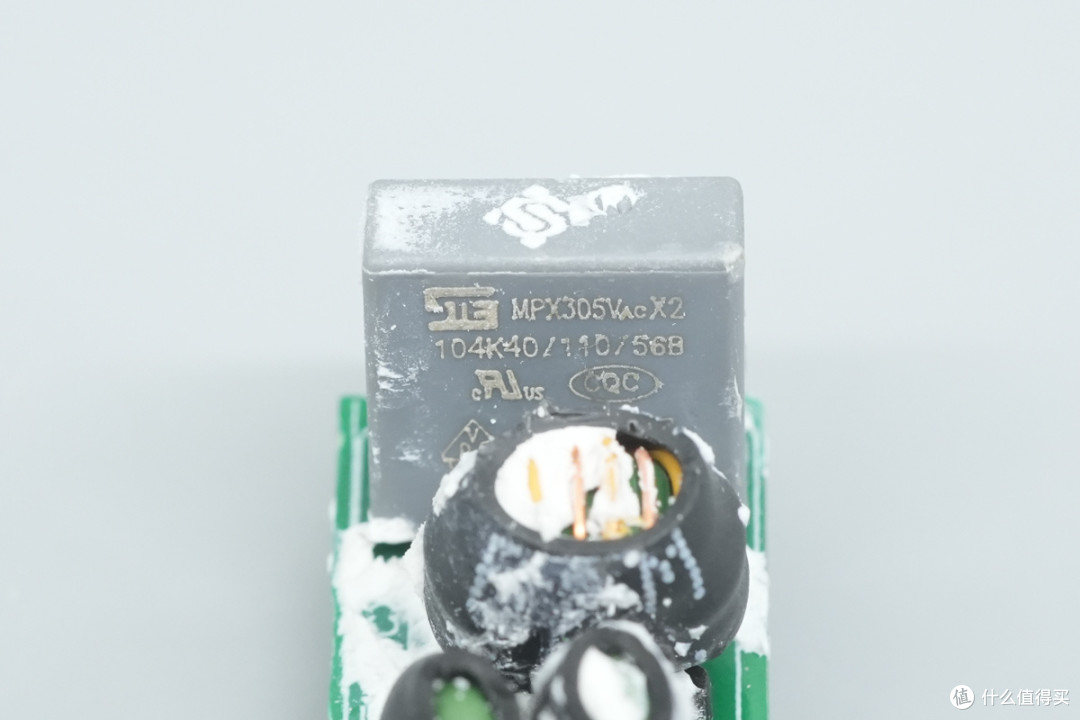

安规X2电容来自STE松田电子，容量0.1μF。

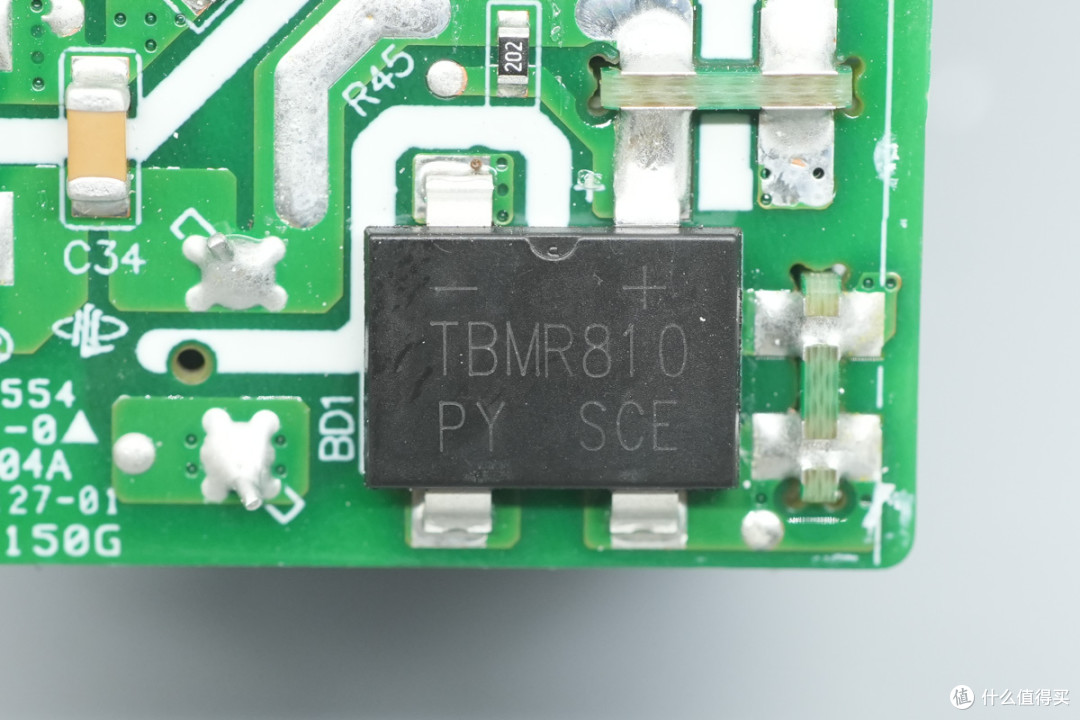

整流桥来自PY平伟，型号TBMR810，规格为8A1000V，采用TBM封装。

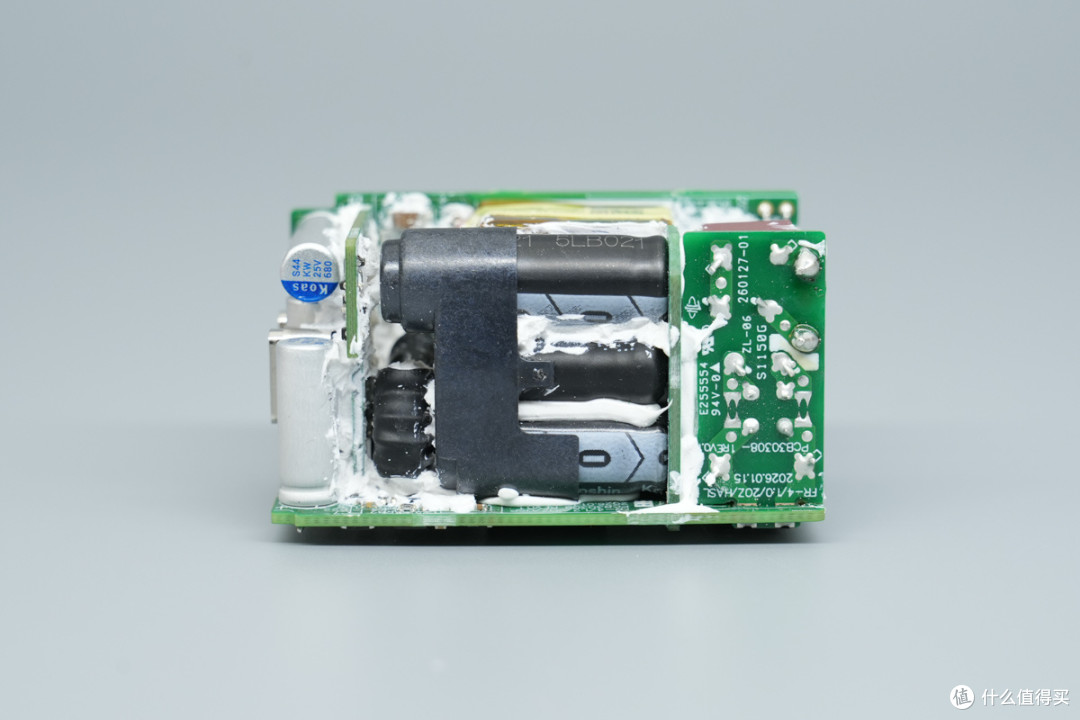

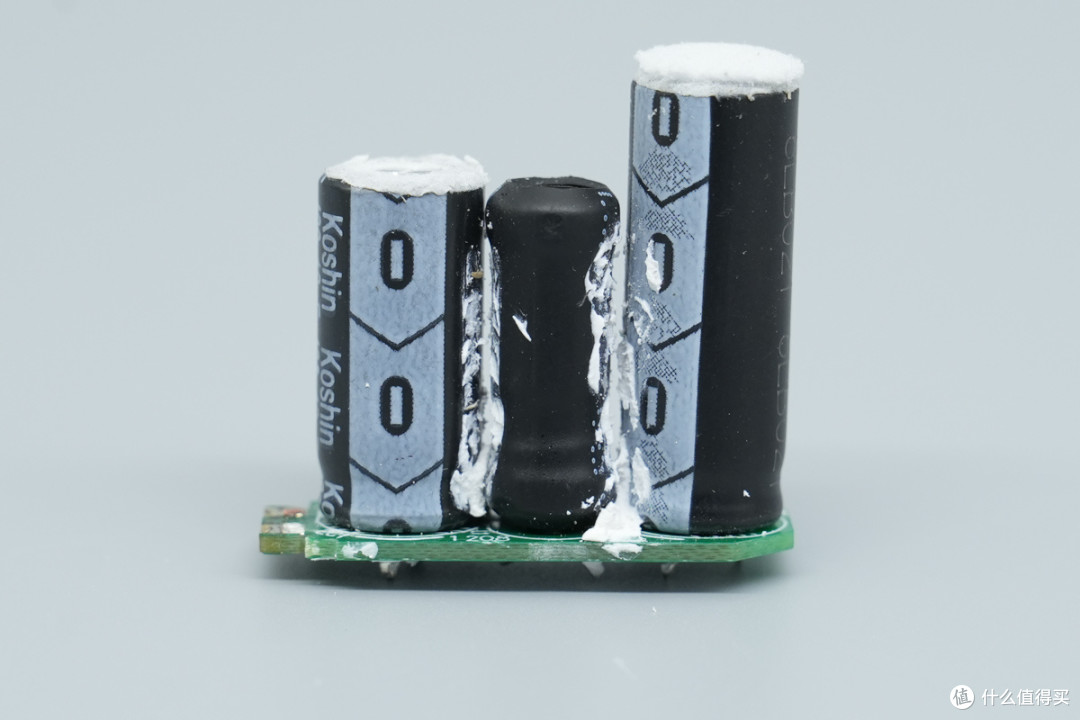

模块一侧，另外两颗高压滤波电解电容以及差模电感同样采用小板辅助焊接，同时顶部套有塑料壳。

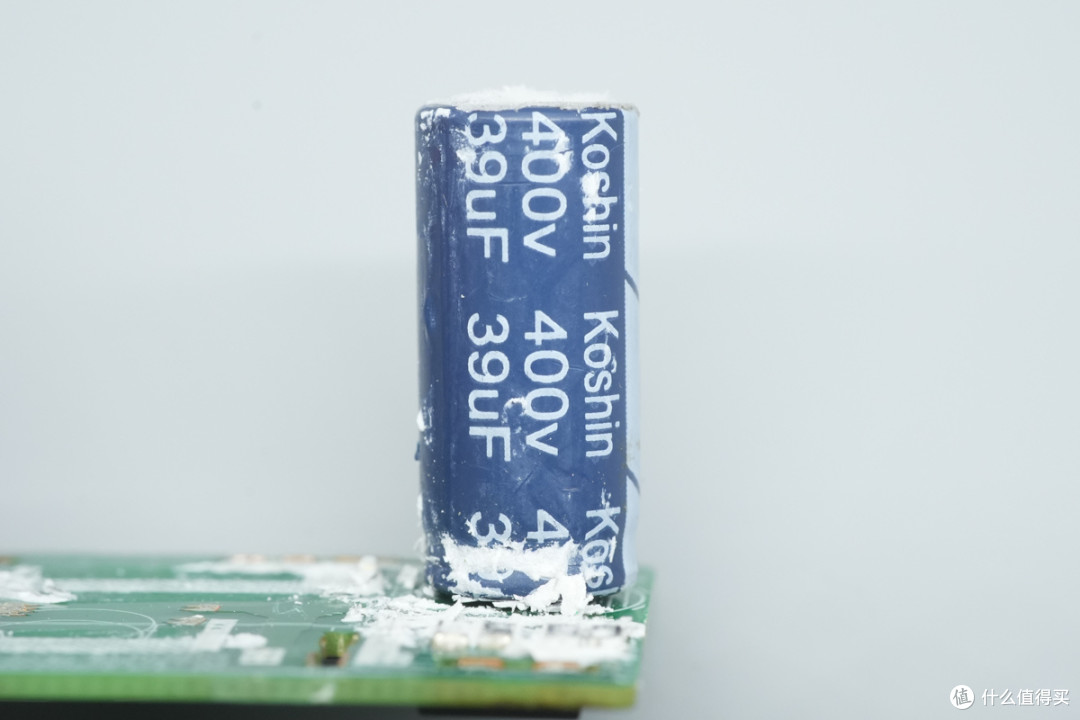

主板上的高压滤波电解电容来自Koshin东佳，规格为400V39μF。

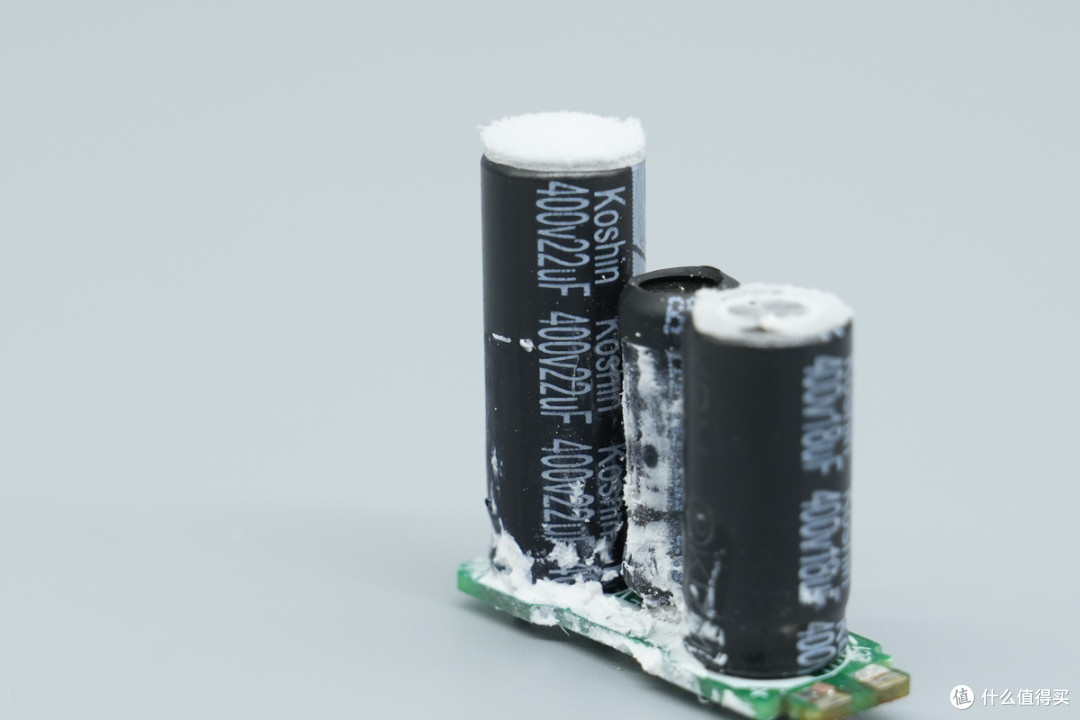

小板上的高压滤波电解电容也是来自东佳，规格为400V22μF。

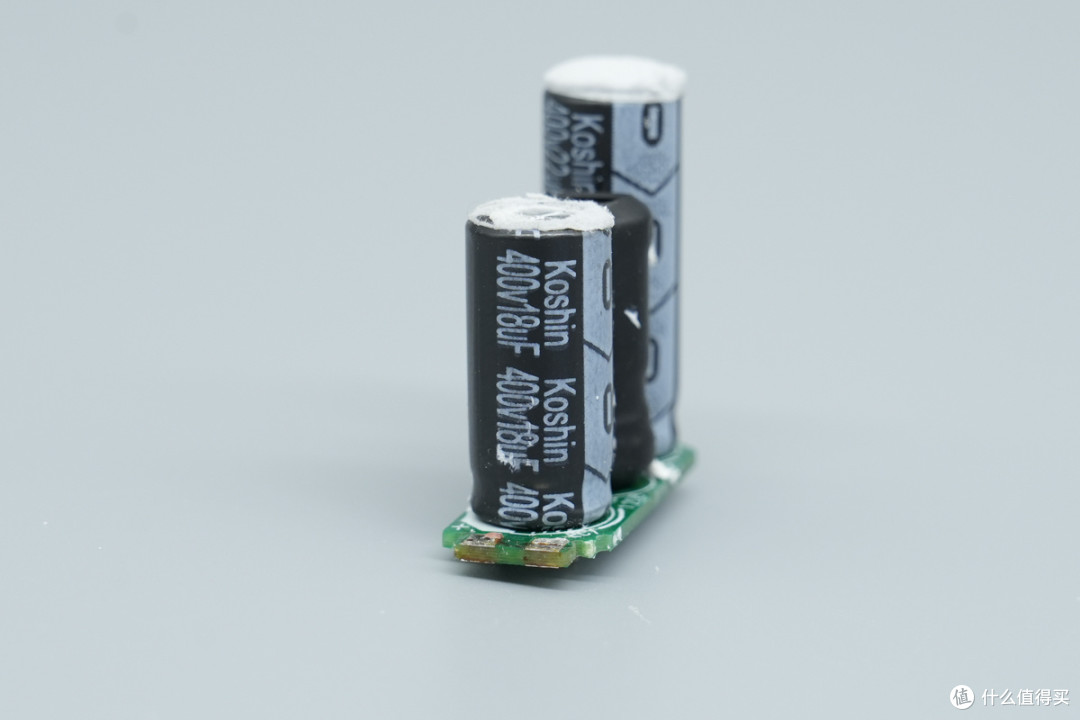

另一颗规格为400V18μF。
差模电感外套热缩管绝缘保护。

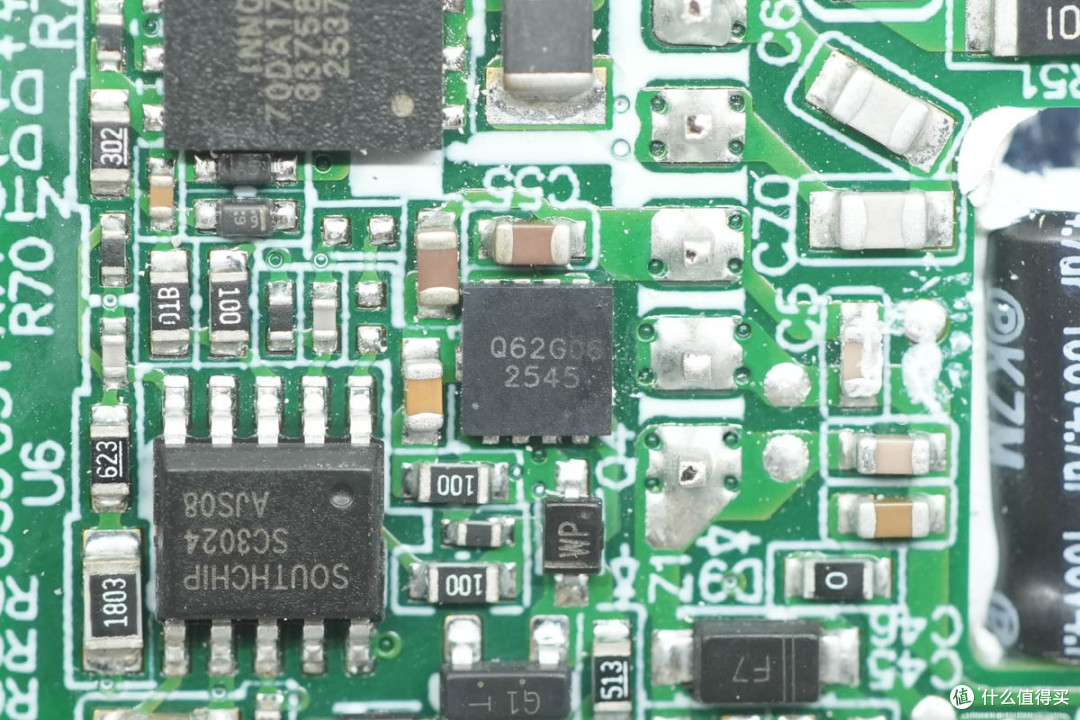

另一侧小板背面设有电源主控芯片以及初级开关管。

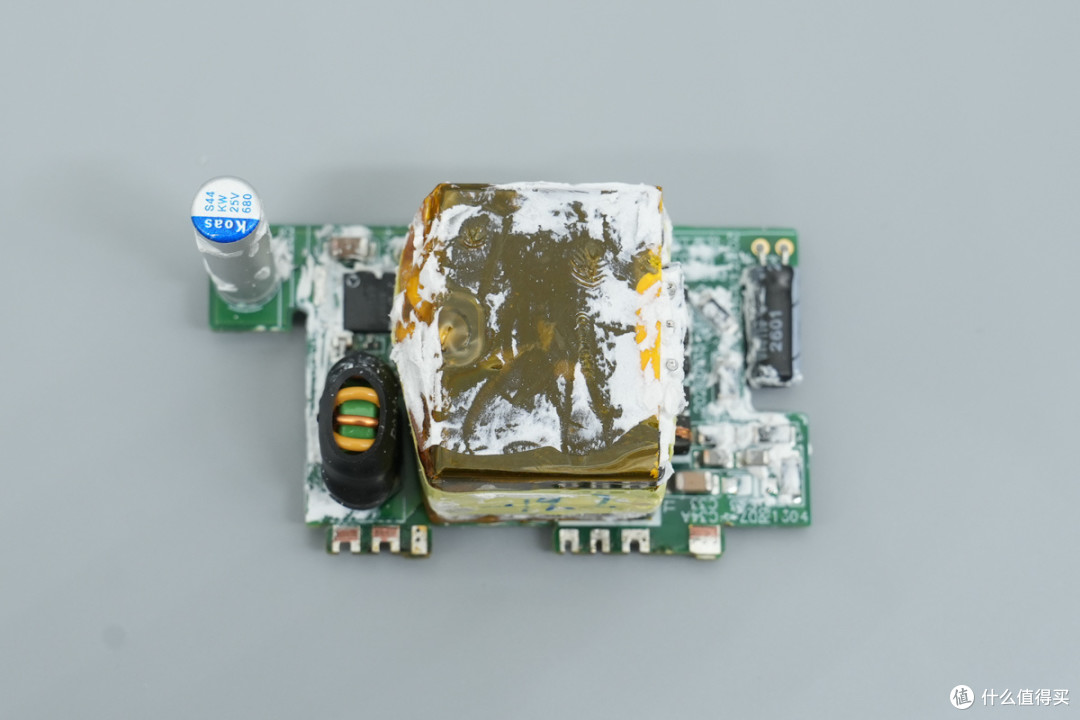

将板子拆下，正面除主控芯片供电电容以及变压器外，还设有同步整流控制器、同步整流管、滤波电感以及滤波固态电容。

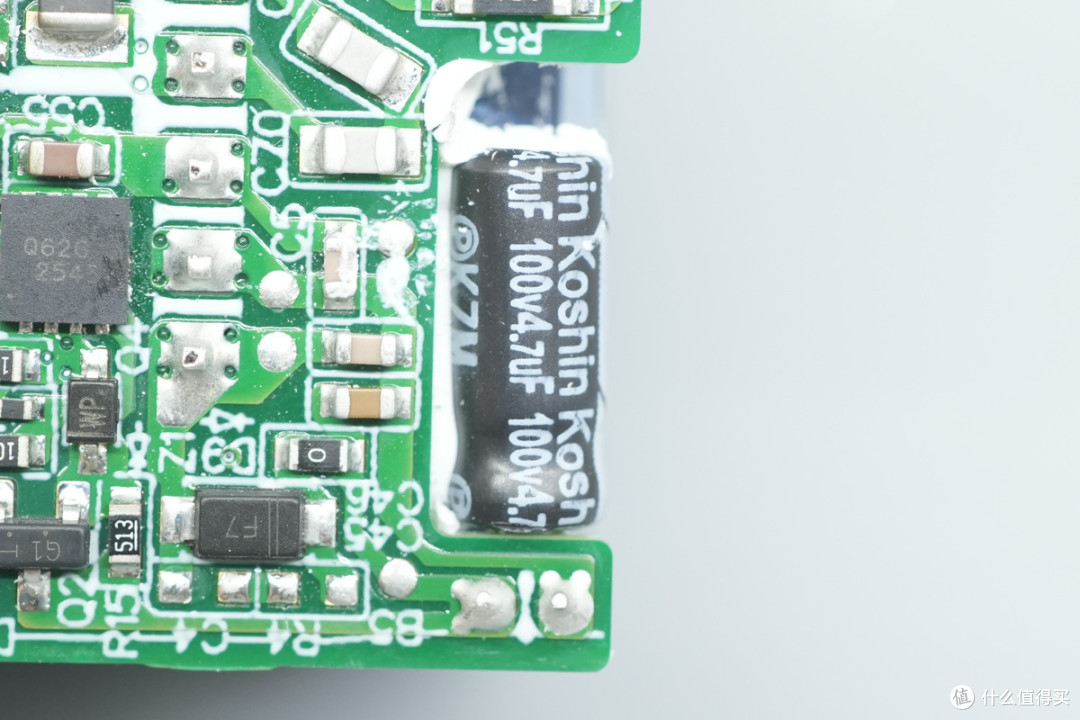

主控芯片供电电容也是来自东佳，规格为100V4.7μF。

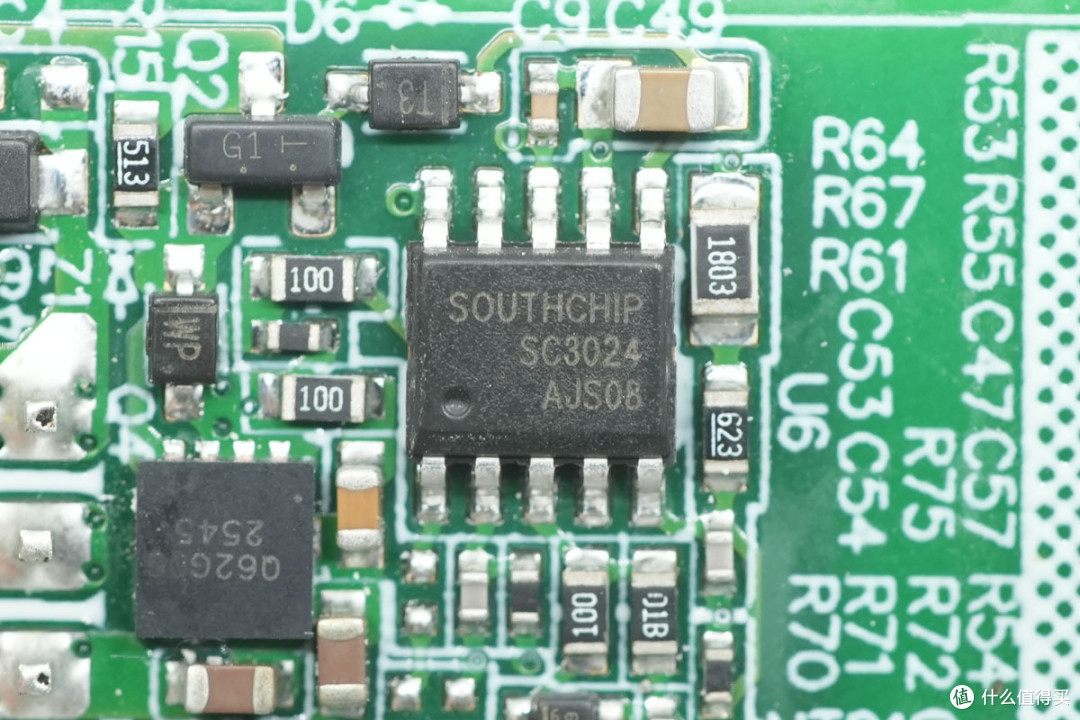

电源主控芯片来自南芯科技，型号SC3024，采用SSOP10封装。
初级开关管来自扬杰，型号YJQ62G06A，NMOS管，耐压60V，导阻7.5mΩ，采用DFN3333-8L封装。

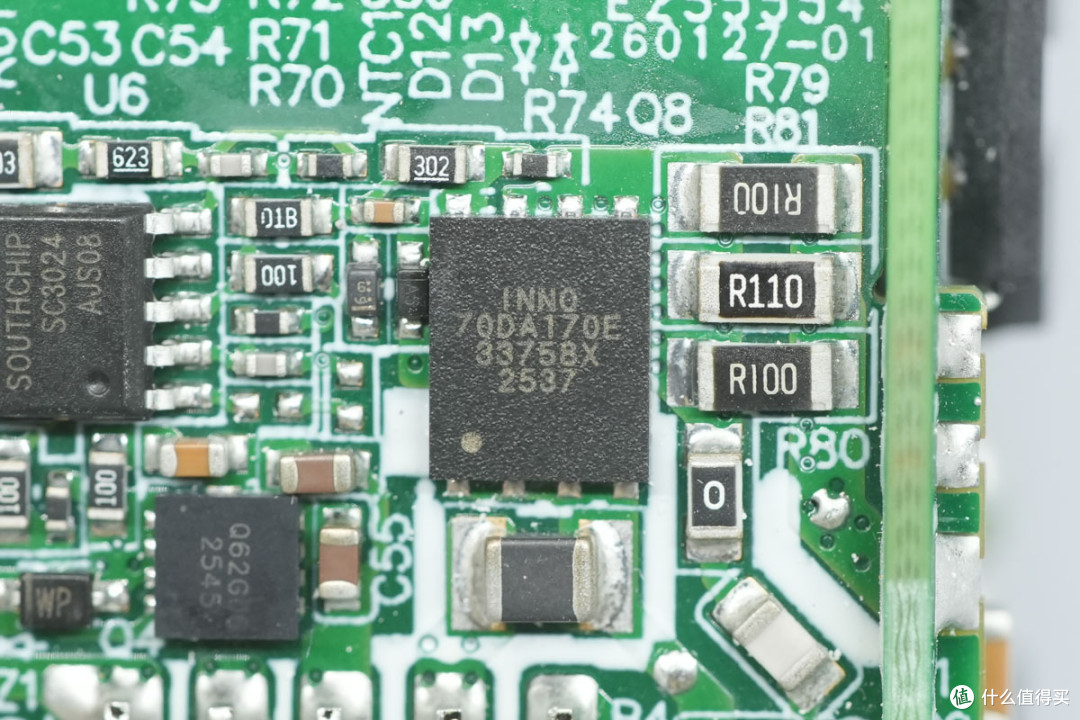

另一颗初级开关管来自英诺赛科，型号INN700DA170E，这是一颗耐压700V的增强型氮化镓单管，器件瞬态耐压达800V，典型导阻仅132mΩ，支持更高功率应用。
INN700DA170E支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷（典型值2.1nC）和输出电荷（20.4nC），符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规，适用于AC-DC转换、DC-DC转换、图腾柱PFC、快充充电及高密度高效率电源转换等应用。采用DFN5×6封装。

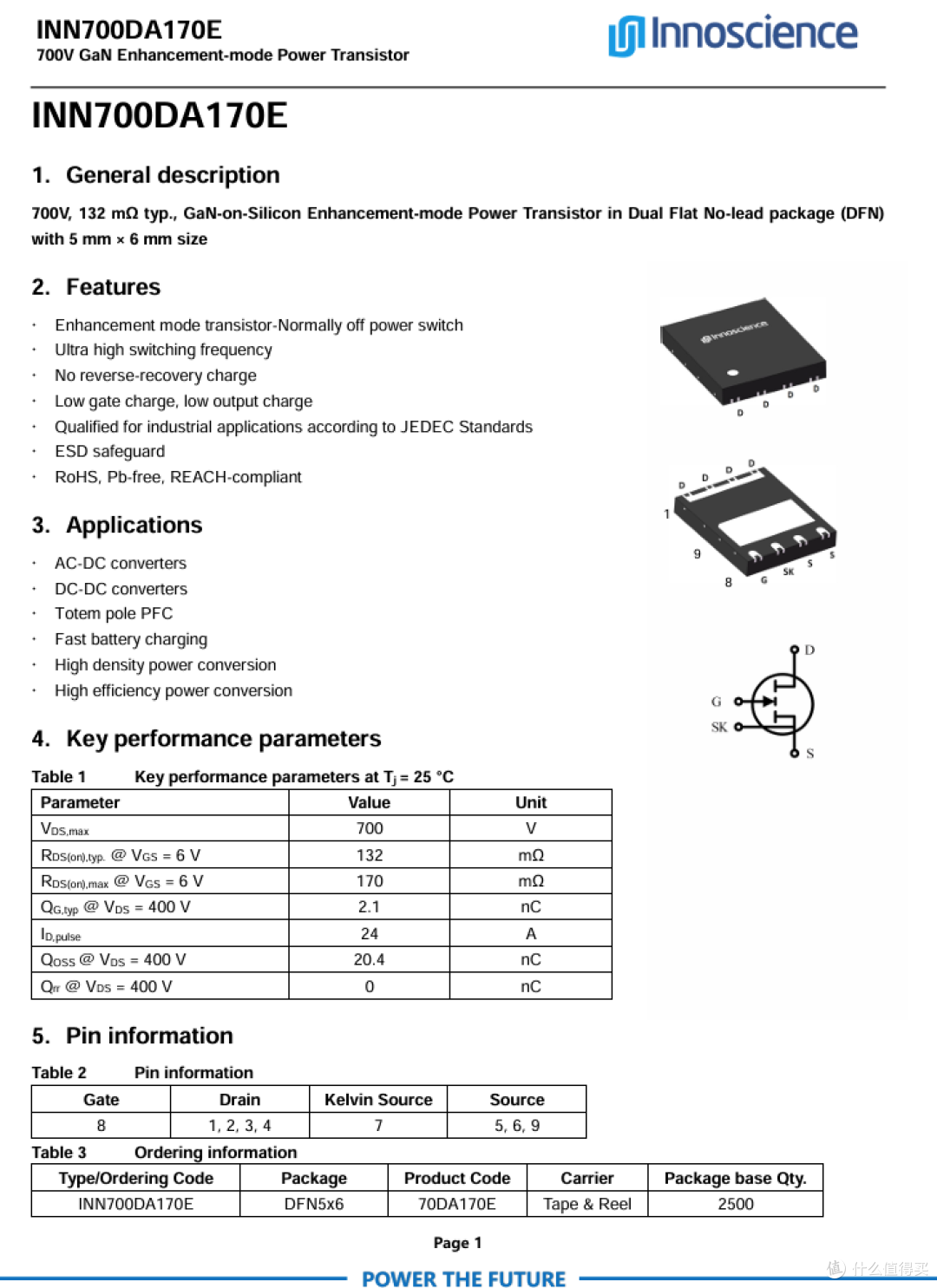

英诺赛科 INN700DA170E 资料信息。
充电头网通过拆解了解到，英诺赛科氮化镓芯片目前已被三星，OPPO，VIVO，联想，雅迪，LG，华硕，安克，努比亚，倍思，绿联，闪极等多家知名品牌和厂商所采用，出货量突破20亿颗。

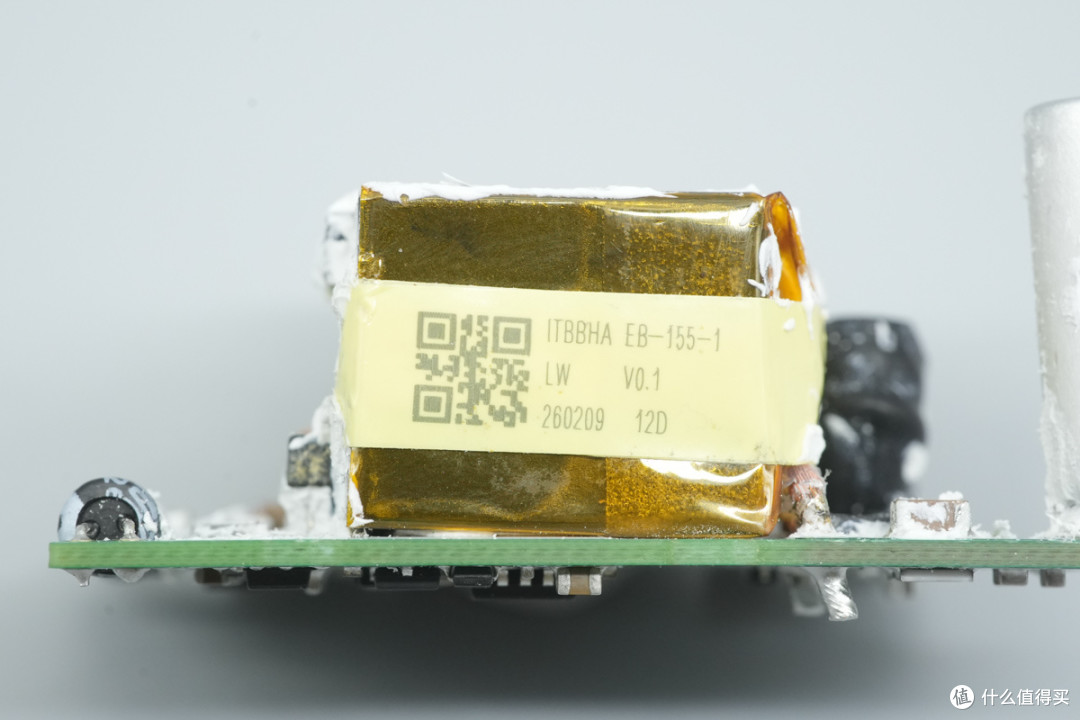

变压器特写。

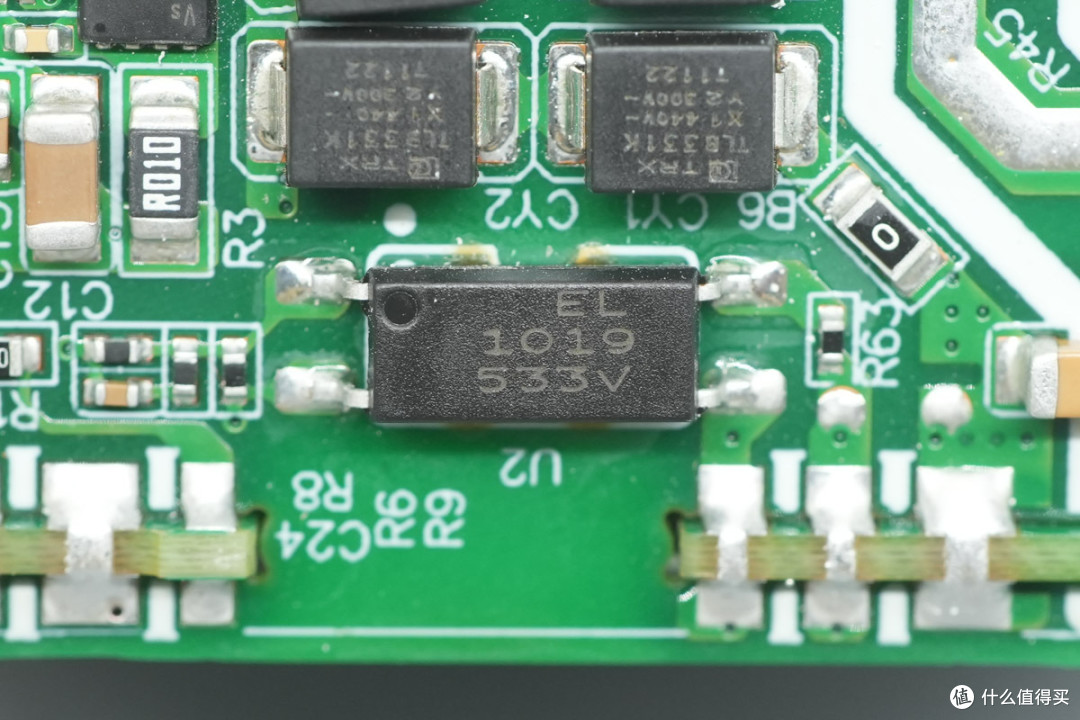

亿光EL 1019光耦用于输出电压反馈。

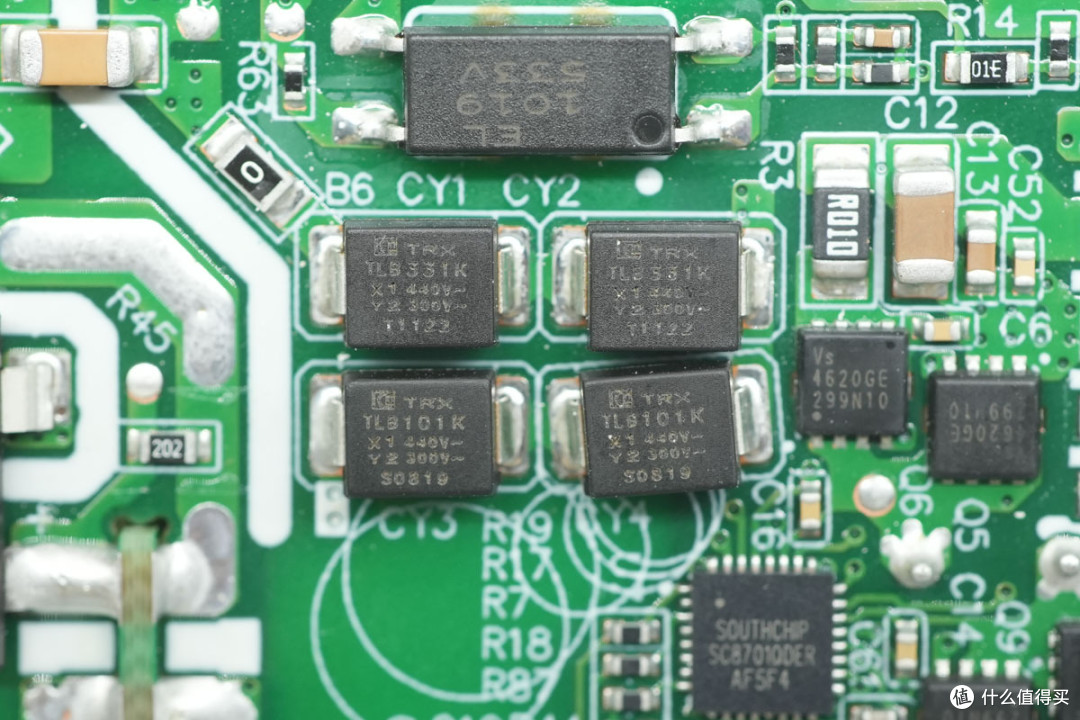

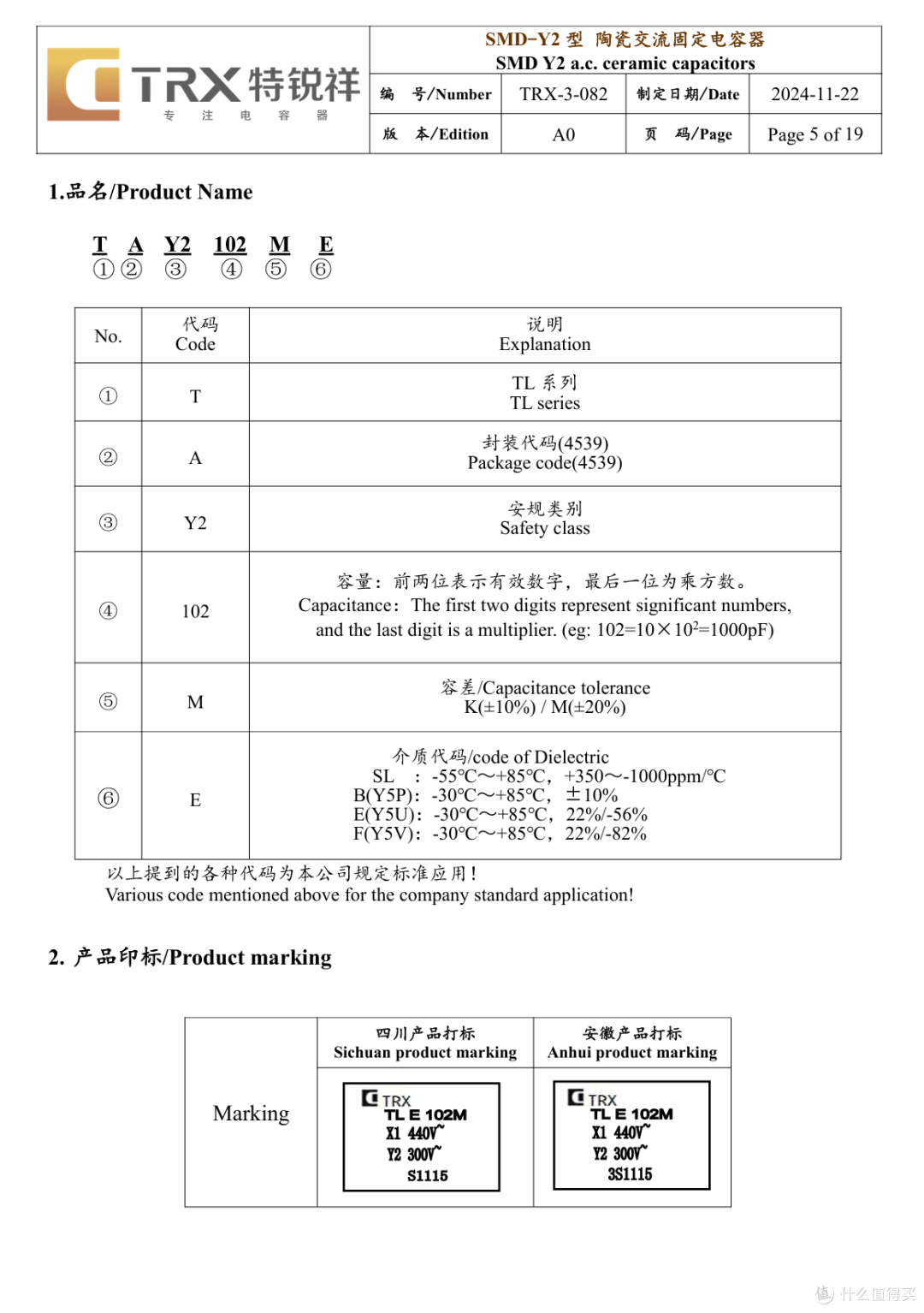

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。两两料号分别为TBY2331KB和TBY2101KB。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓充电器、OPPO 65W超级闪充氮化镓充电器、联想90W闪充双口氮化镓充电器、努比亚65W氘锋氮化镓充电器等数十款大功率充电器使用外，也可应用于海陆通20W充电器、第一卫20W快充小冰粒充电器、贝尔金20W氮化镓充电器等品牌20W迷你快充上，性能获得客户一致认可。

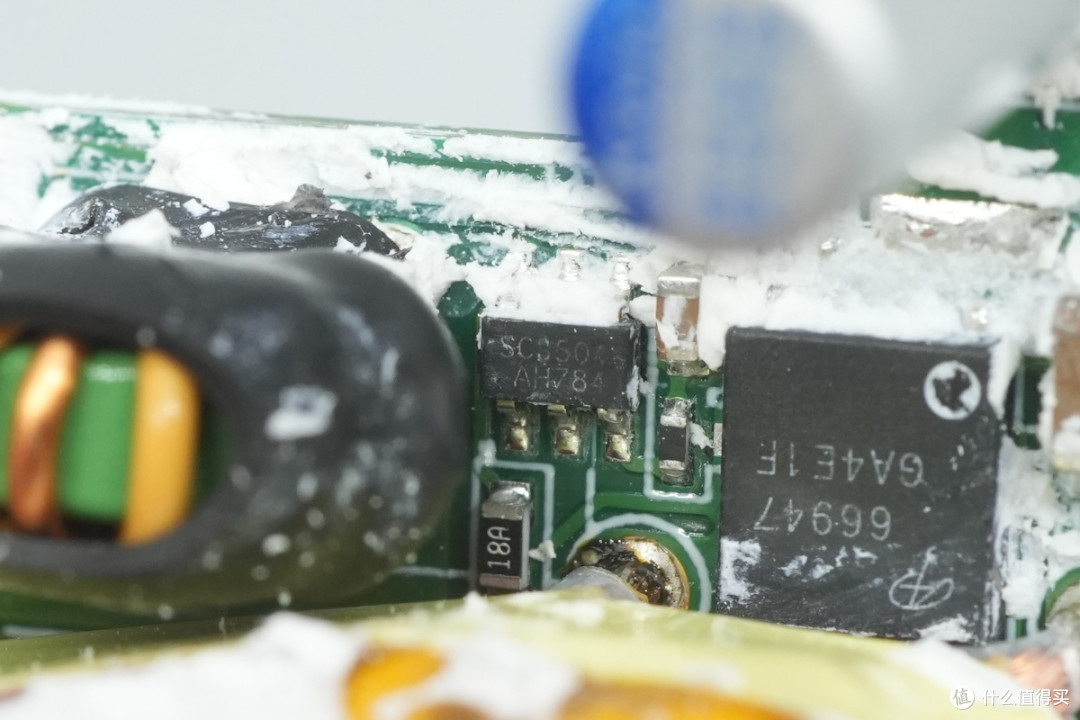

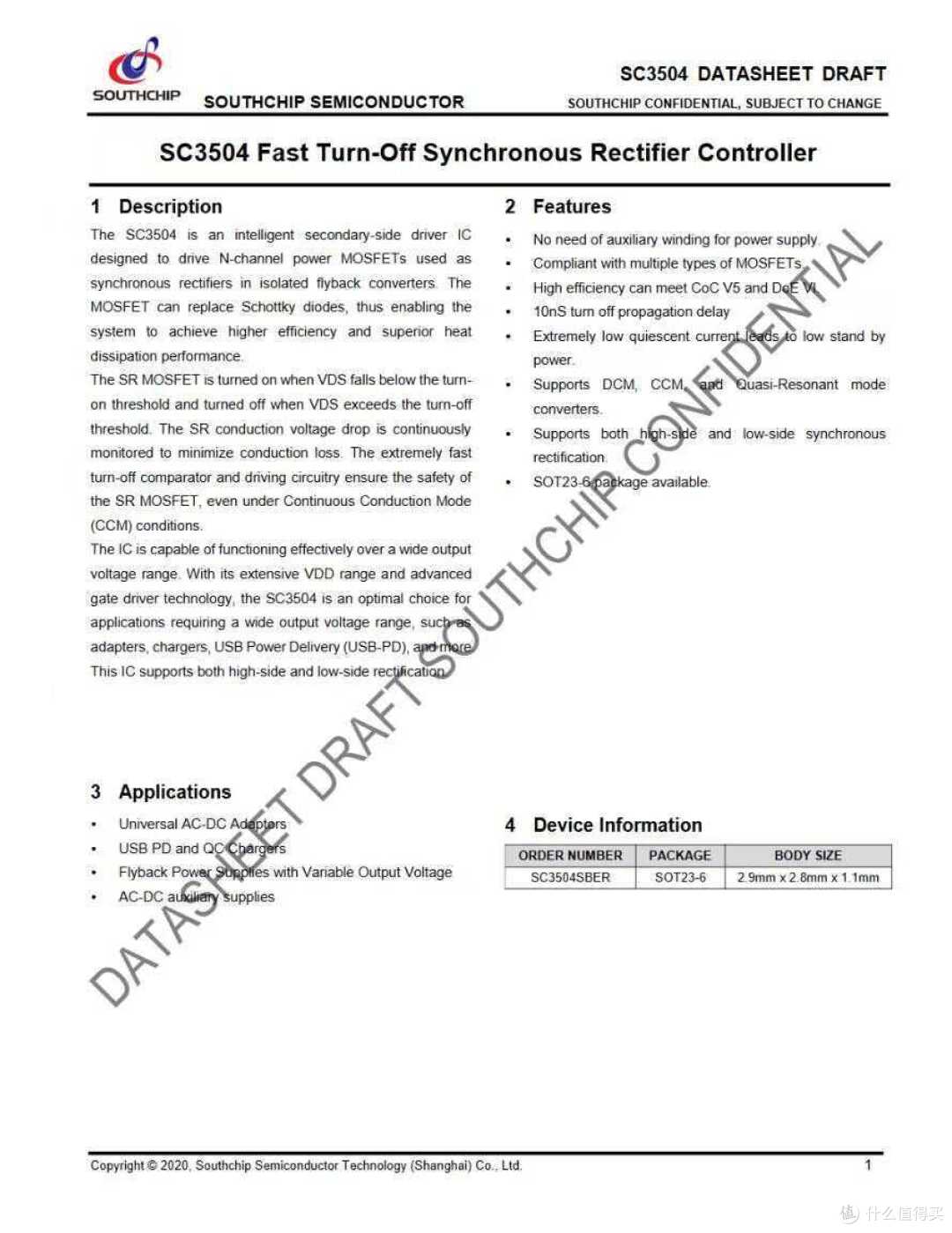

同步整流控制器采用南芯科技SC3504，专用于驱动隔离式反激变换器中的同步整流N沟道功率MOSFET。该MOSFET可替代肖特基二极管，从而显著提升系统效率并优化散热性能。
SC3504通过实时监测漏源极电压(VDS)实现精准控制：当VDS降至开启阈值时启动同步整流管导通，当VDS超过关断阈值时立即关断。持续监控同步整流的导通压降以最小化传导损耗，其超高速关断比较器与驱动电路设计可确保同步整流MOSFET即使在连续导通模式(CCM)下也能安全运行。
SC3504支持超宽输出电压范围工作，凭借其宽广的VDD工作范围和先进的栅极驱动技术，SC3504成为适配器、充电器、USB供电(USB-PD)等宽输出电压应用的理想选择。同时支持高边和低边两种整流配置方案。

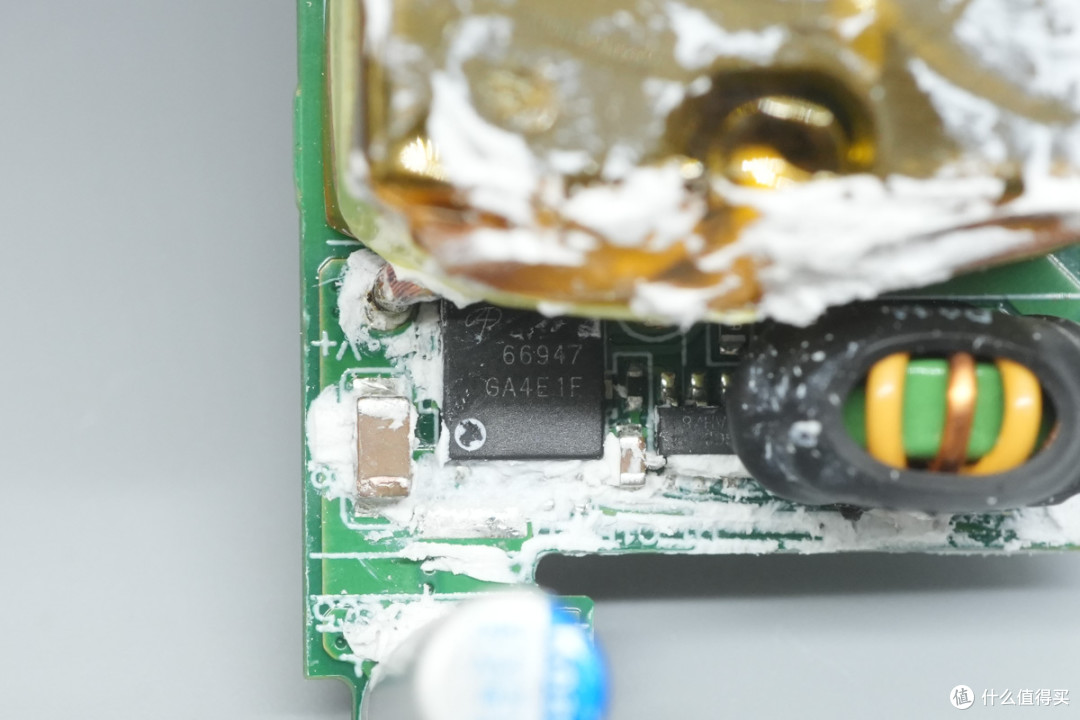

同步整流管来自AOS万国半导体，型号AONS66947，NMOS，耐压100V，导阻2.9mΩ，采用DFN5*6封装。

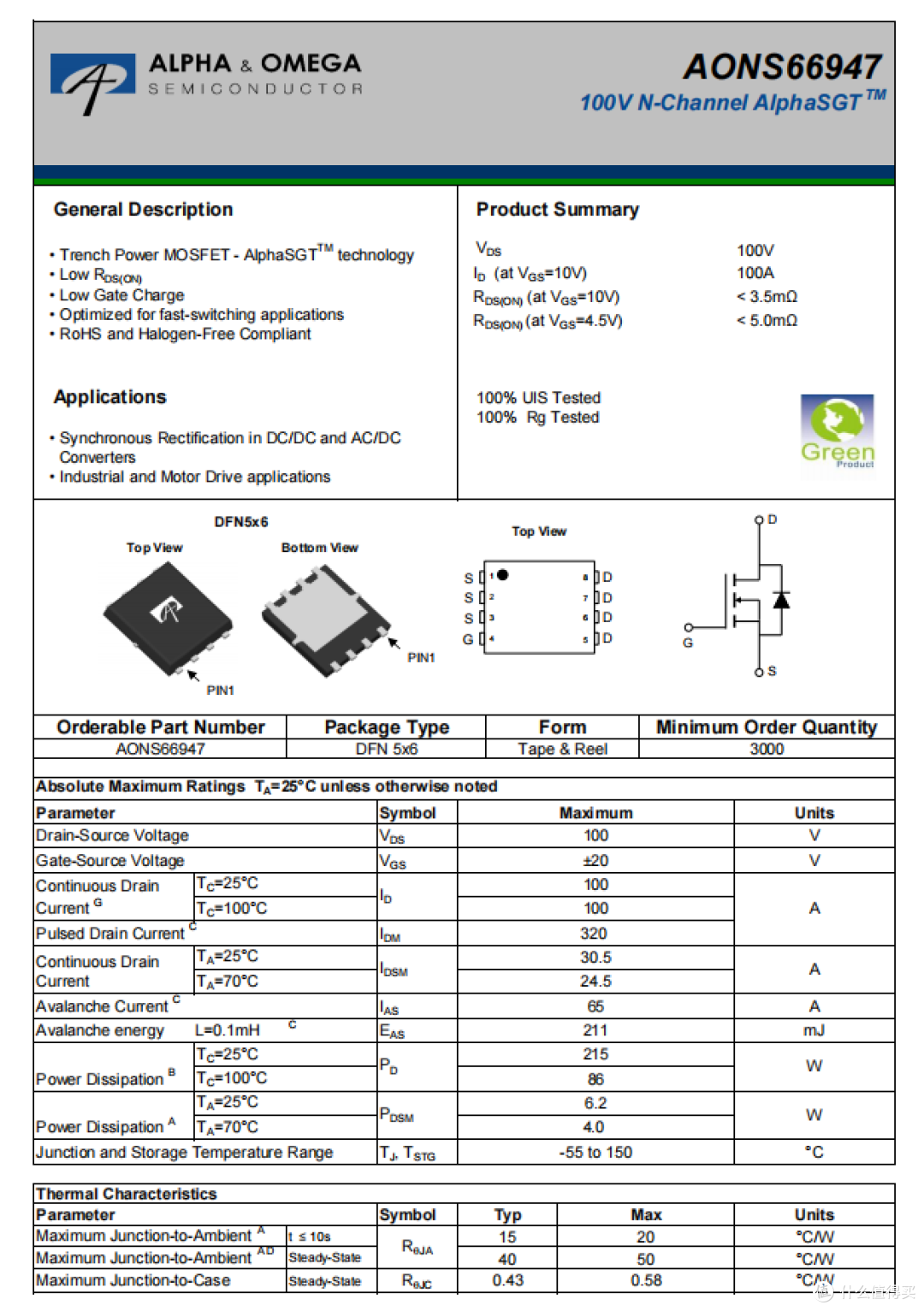

AOS万国半导体AONS66947资料信息。

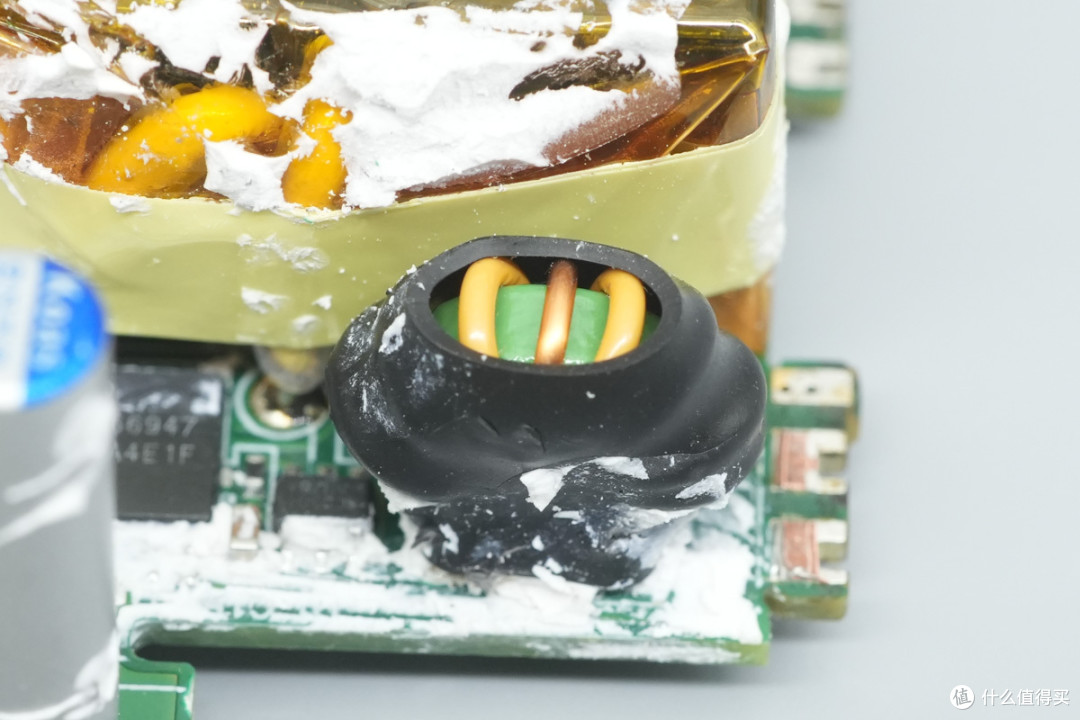

滤波电感外套热缩管绝缘保护。

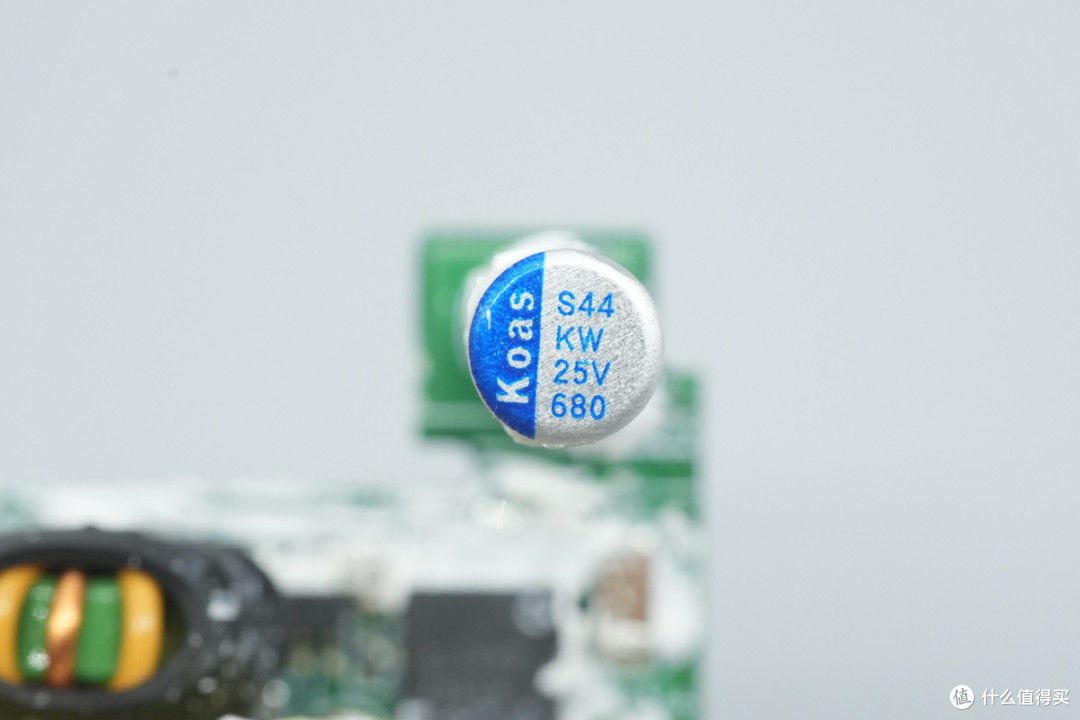

输出滤波固态电容来自东佳，规格为25V680μF。

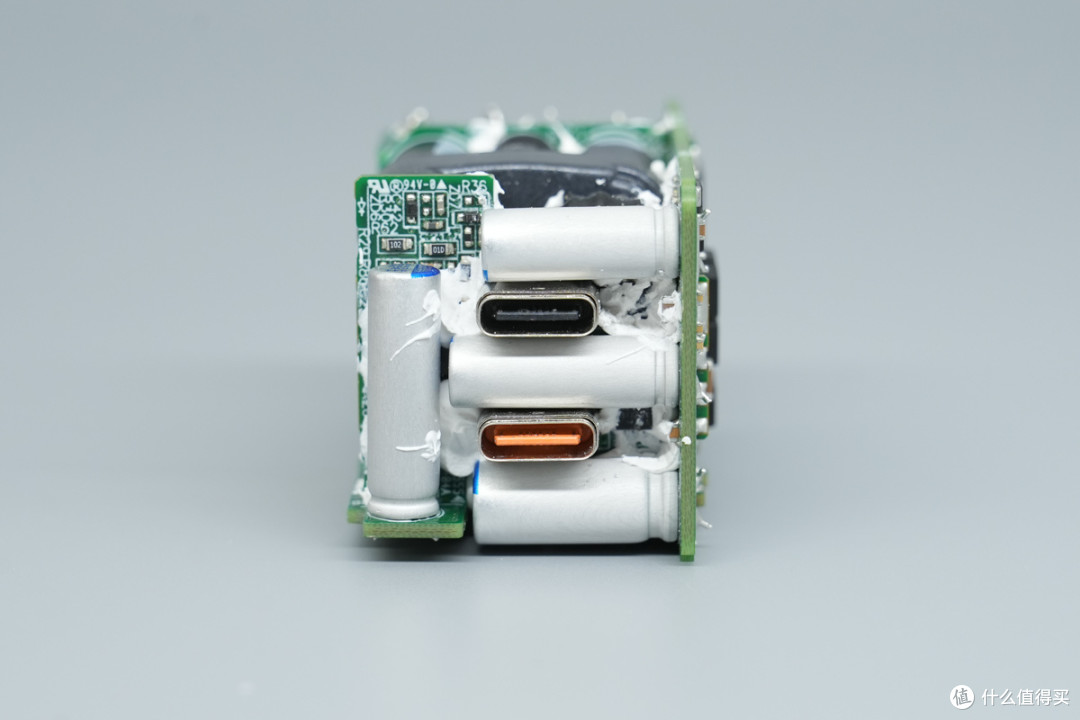

输出端设有另外三颗固态滤波电容，两个USB-C接口母座采用小板焊接。

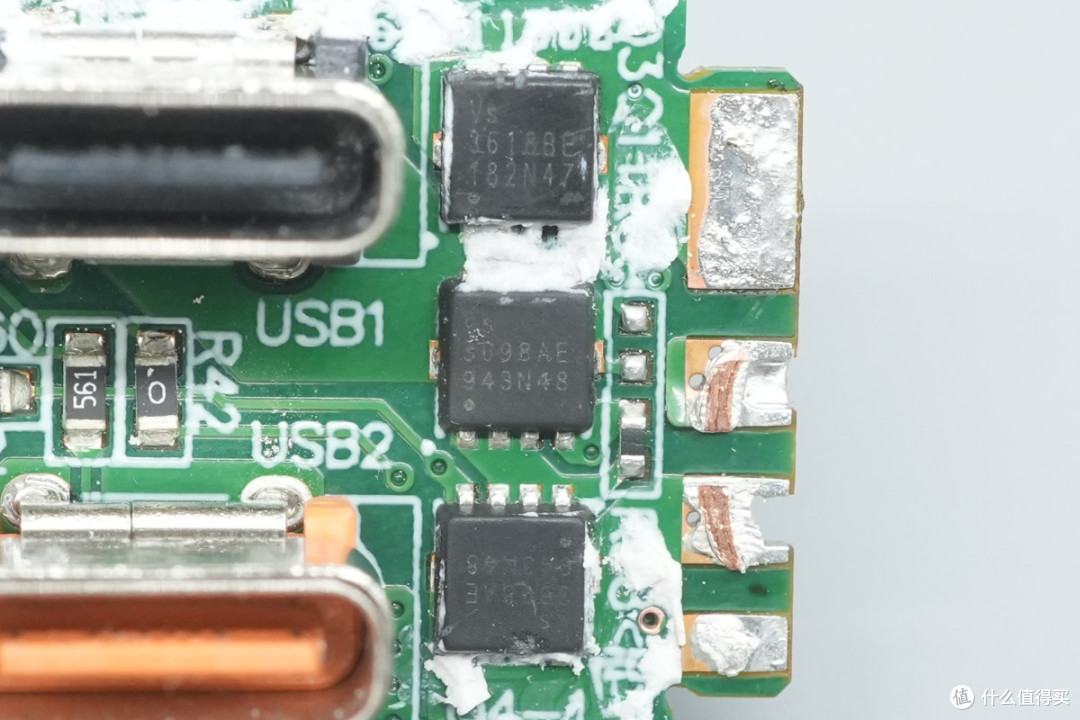

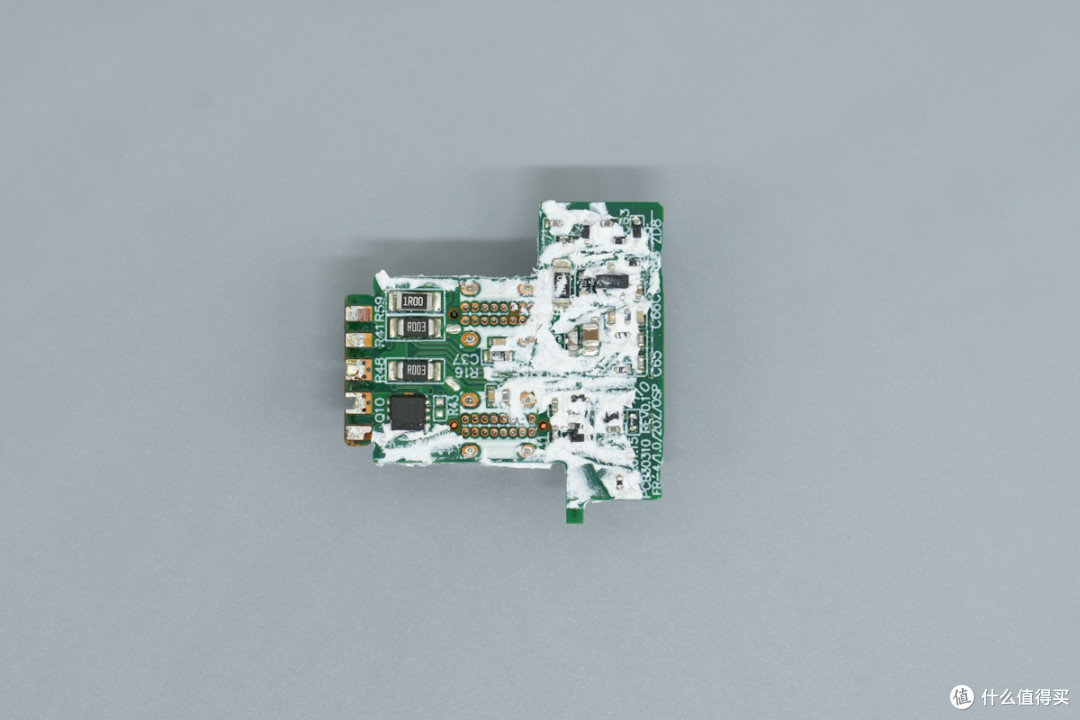

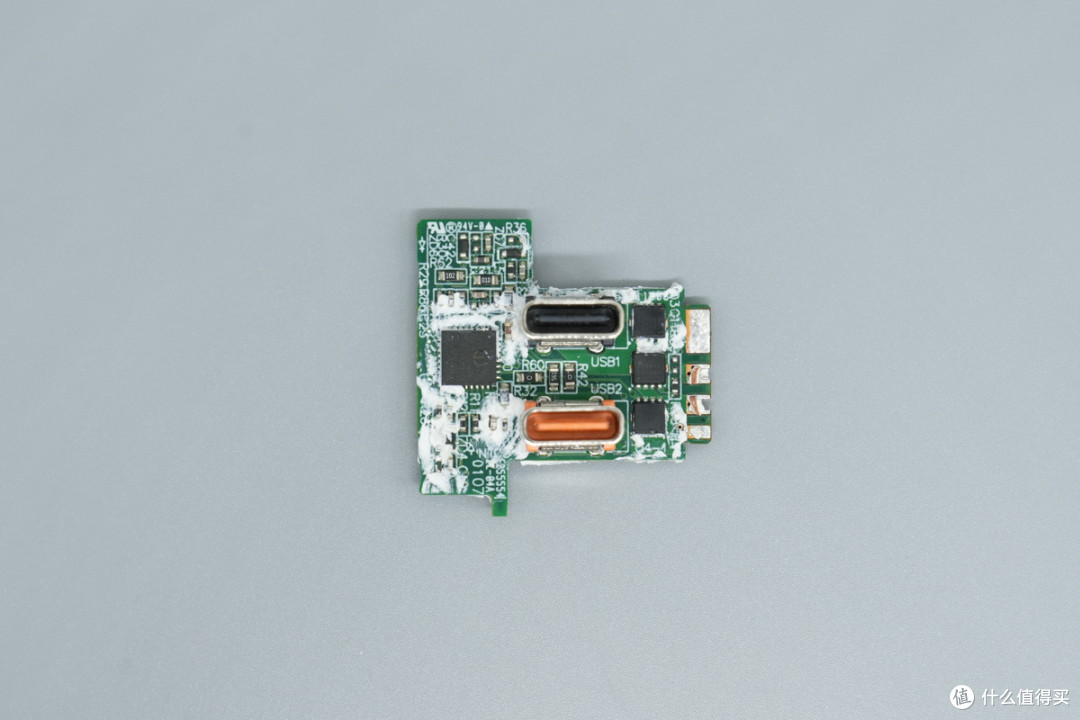

将小板拆下，正面设有协议芯片以及VBUS开关管。
小板背面也设有一颗VBUS开关管。
另一颗同步整流输出滤波固态电容也是来自东佳，规格同样是25V680μF。

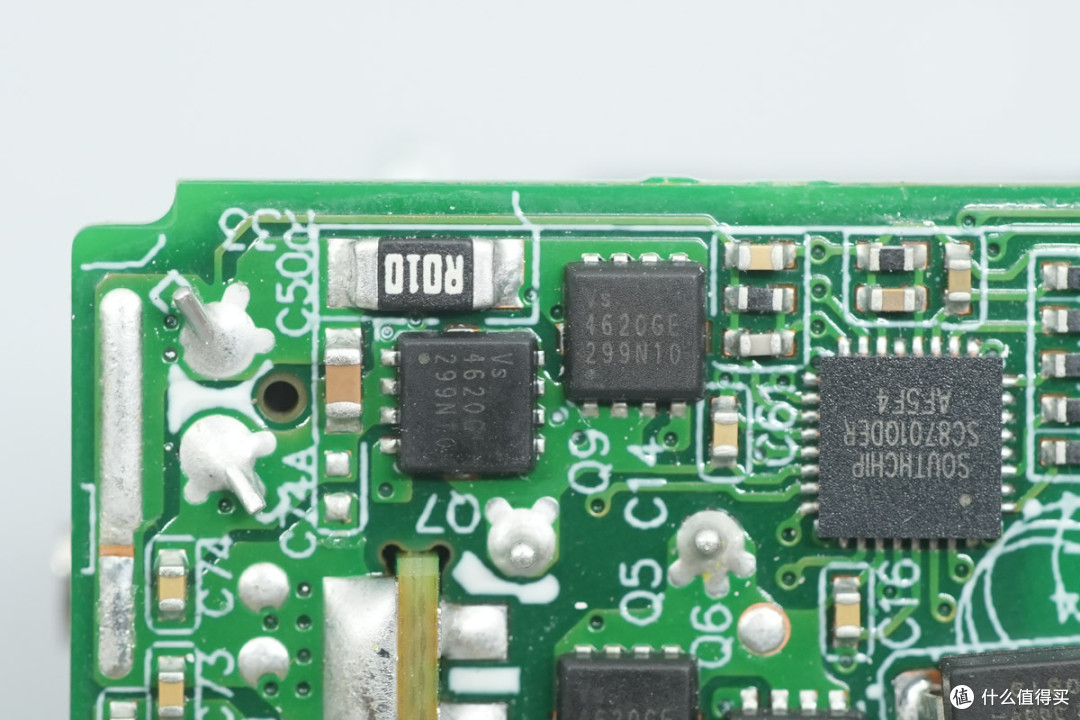

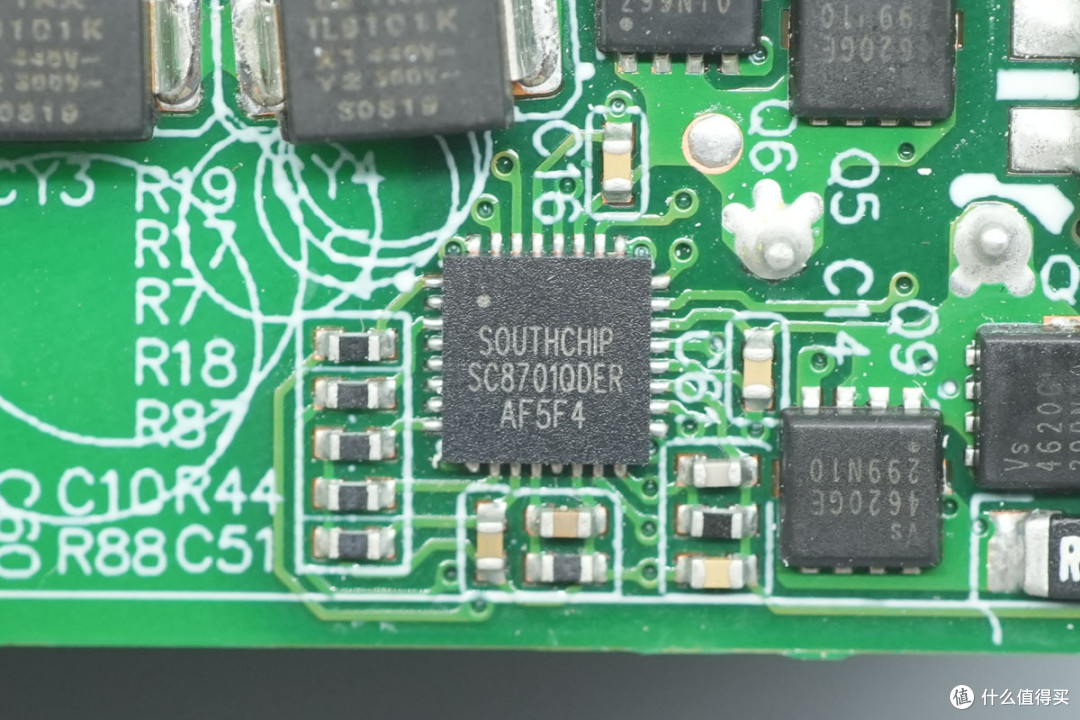

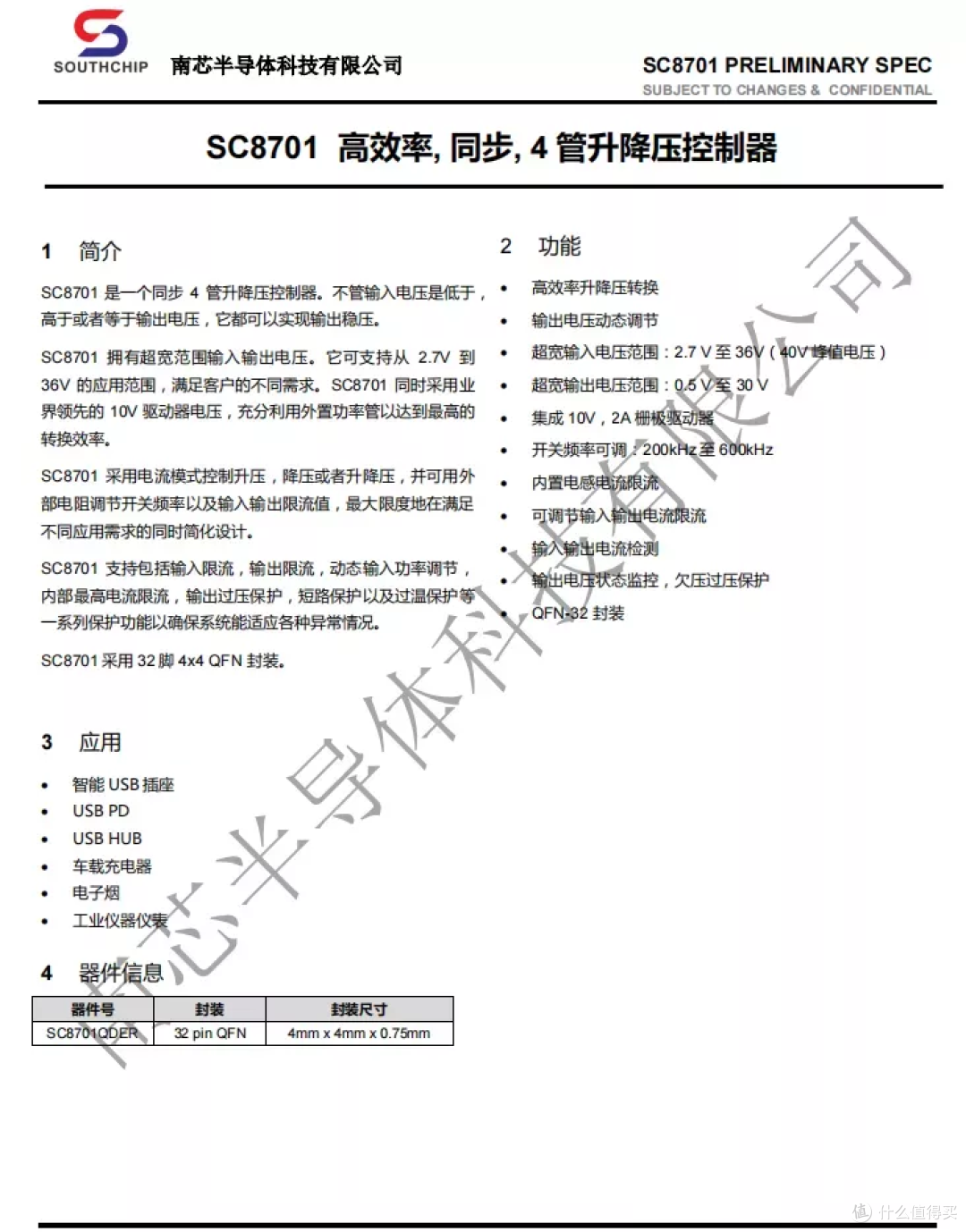

同步升降压控制器来自南芯科技，型号SC8701，这是一款同步4管升降压控制器，无论输入电压是高、低或等于输出电压，它都可以实现输出稳压。
SC8701拥有超宽范围输入输出电压，支持2.7-36V的应用范围，满足客户的不同需求。同时采用业界领先的10V驱动器电压，充分利用外置功率管以达到最高的转换效率。
SC8701采用电流模式控制升压，降压或者升降压，并可用外部电阻调节开关频率以及输入输出限流值，最大限度地在满足不同应用需求的同时简化设计。
SC8701支持包括输入限流，输出限流，动态输入功率调节，内部最高电流限流，输出过压保护，短路保护以及过温保护等一系列保护功能以确保系统能适应各种异常情况。采用32脚4x4QFN封装。
外挂同步升降压开关管采用威兆半导体VS4620GEMC，NMOS，耐压40V，导阻6.4mΩ，采用PDFN3333封装。

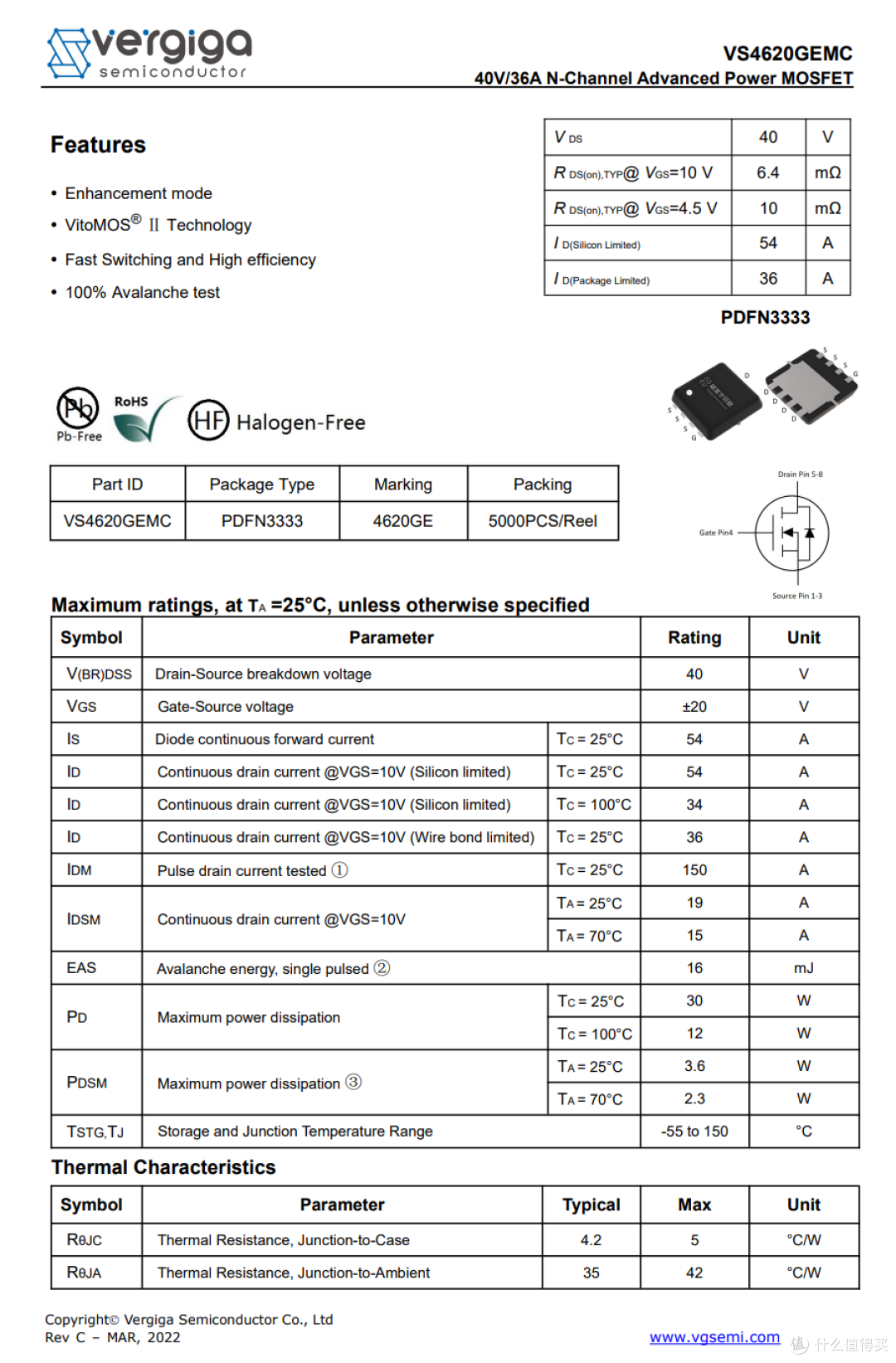

威兆半导体 VS4620GEMC 资料信息。

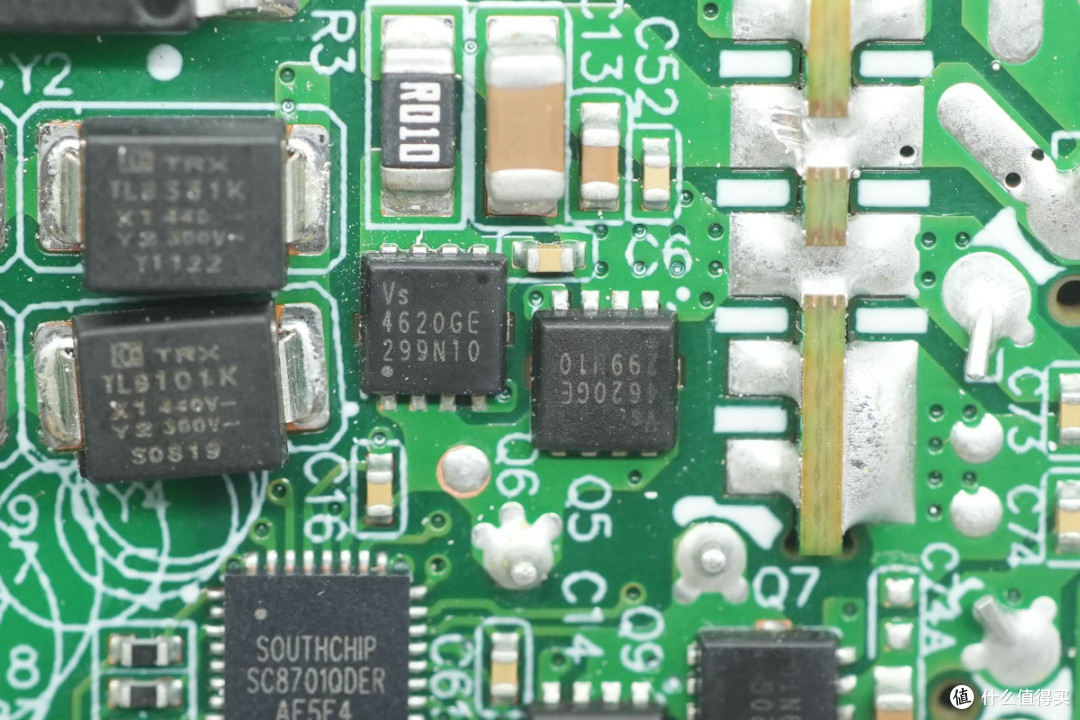

另外两颗威兆半导体VS4620GEMC同步升降压开关管特写。

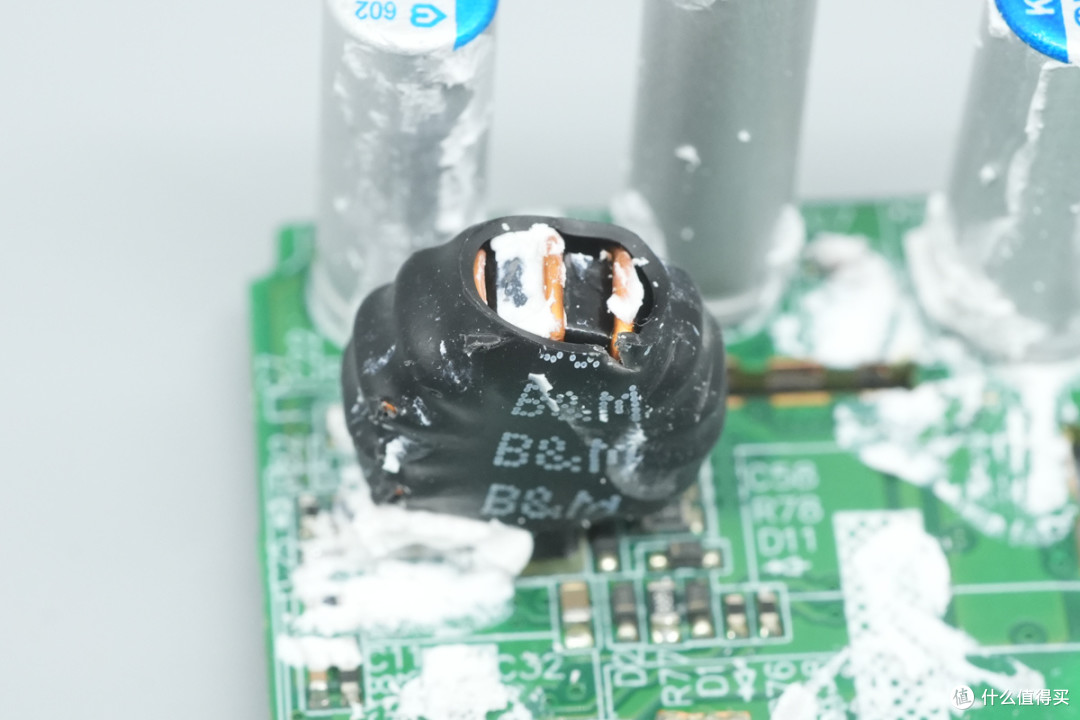

搭配的升降压电感外套热缩管绝缘保护。

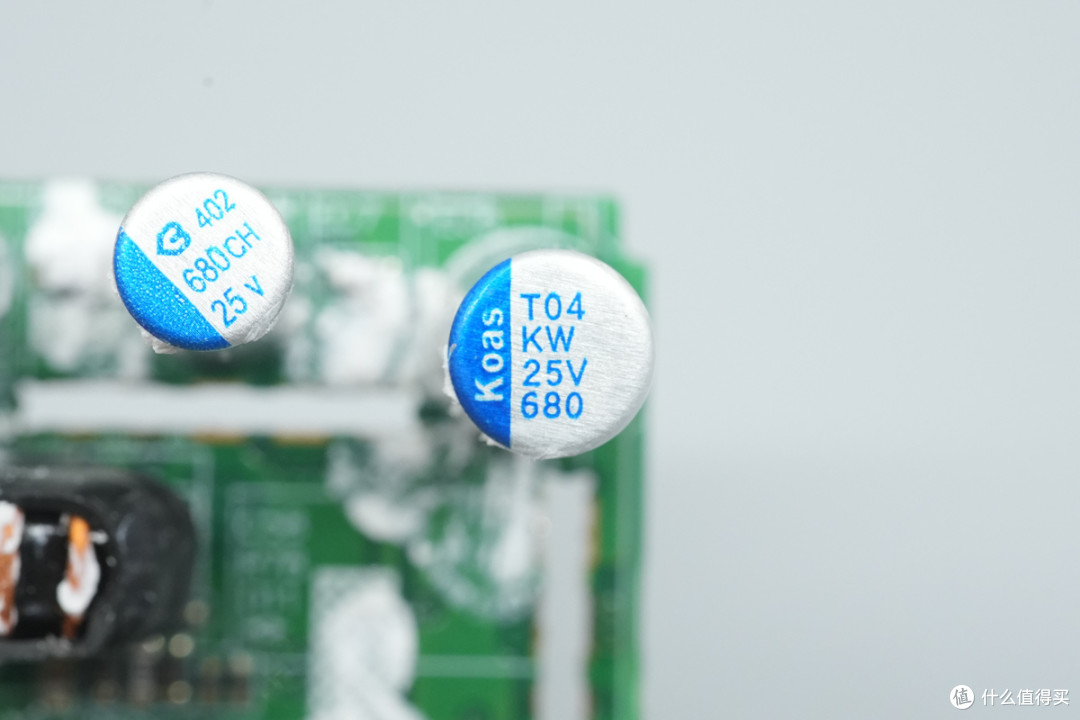

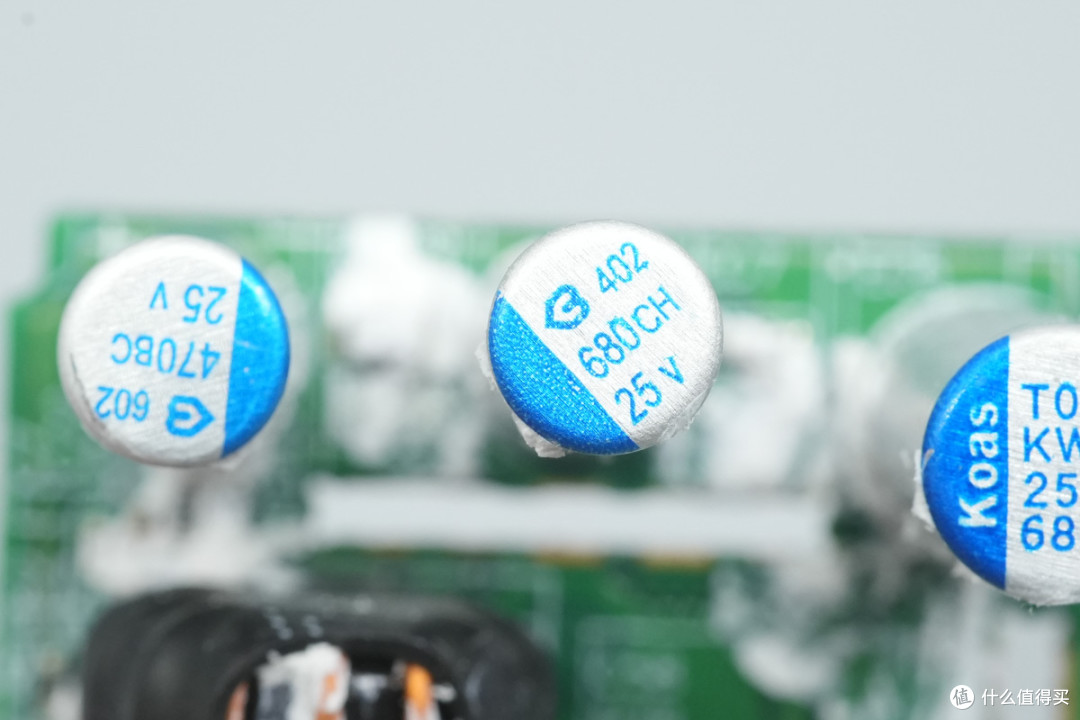

升降压输出滤波固态电容来自绿宝石，规格为25V680μF。

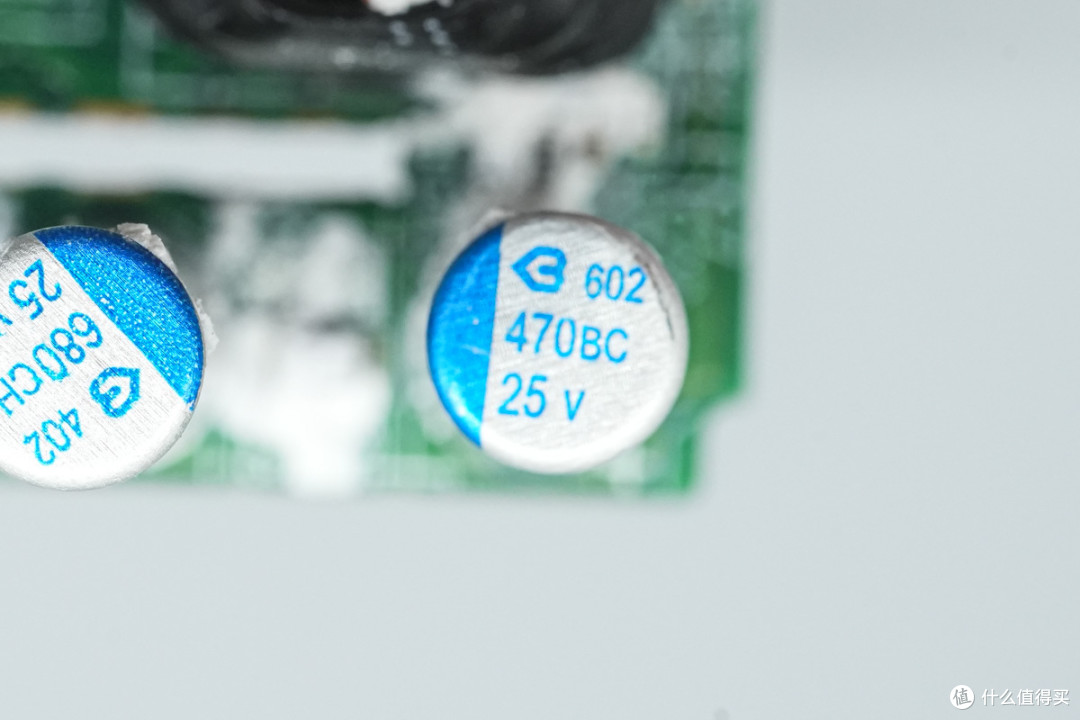

另一颗也是来自绿宝石，规格为25V470μF。

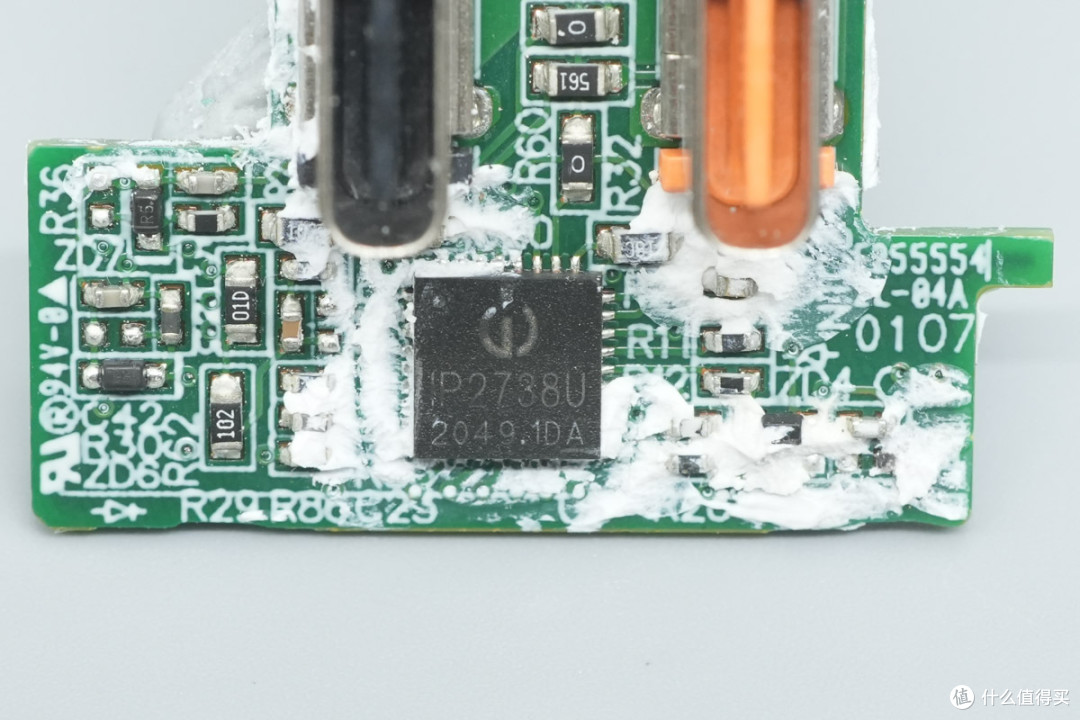

协议芯片采用英集芯IP2738U，这是一颗支持多个USB接口的协议芯片，支持双口18-140W快充应用，具备独立的反馈控制，具备独立的USB PD控制，相当于两颗IP2736整合到一颗芯片内部，快充规格与IP2736相同。支持USB PD3.1 28V EPR档位，支持UFCS融合快充，并支持PD3.0/PPS等丰富全面的快充协议，兼容性非常好。
英集芯IP2738U内置四路独立的NMOS驱动，可用于多个接口输出控制，控制多个VBUS开关管进行输出端口切换以及两路电源并联控制，并且支持双路独立的过流、过压以及短路保护，确保使用安全。

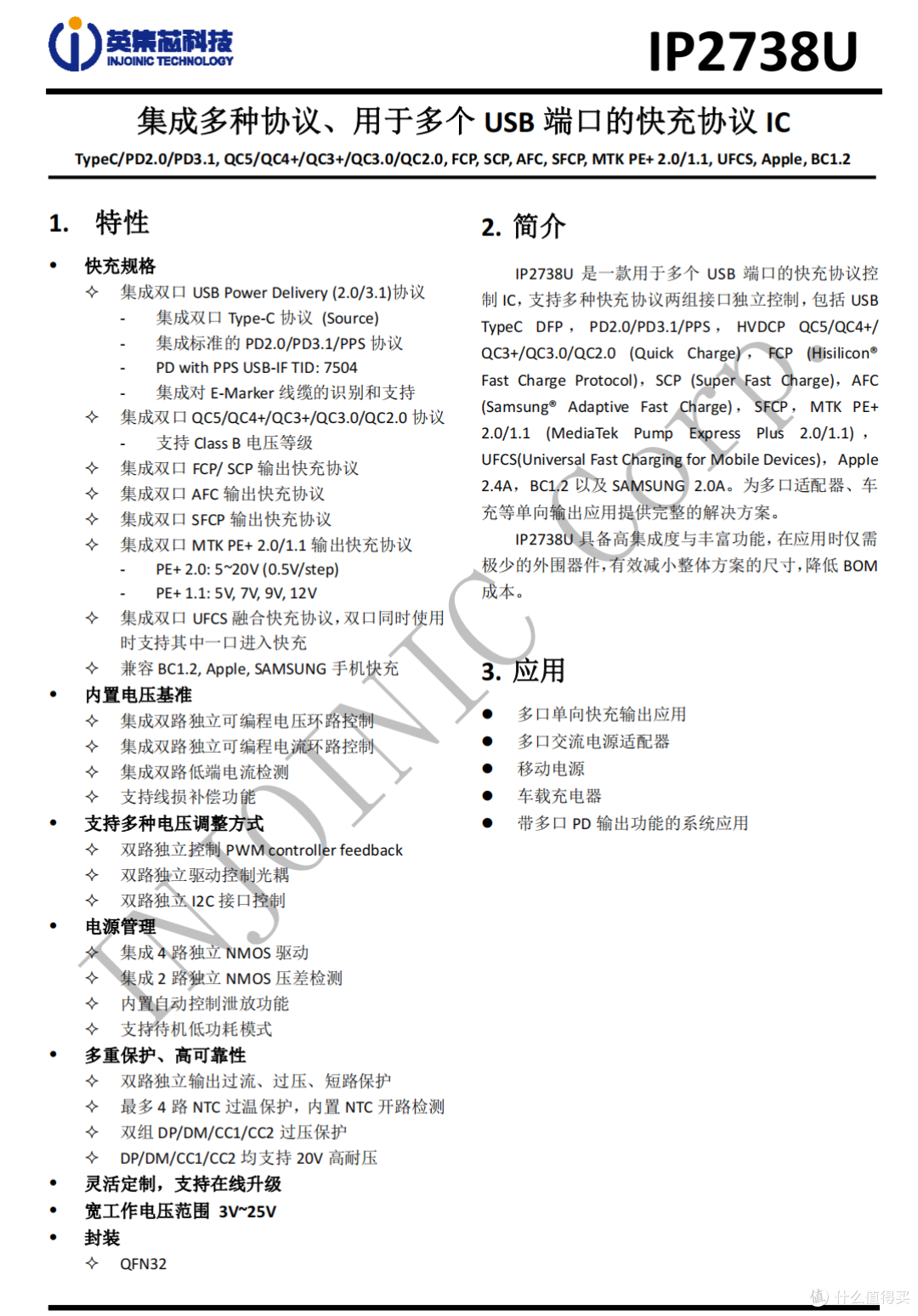

英集芯IP2738U资料信息。
VBUS开关管来自威兆半导体，型号VS3618BE，NMOS，耐压30V，导阻为5.2mΩ，采用PDFN3333封装。
威兆半导体 VS3618BE 详细资料。

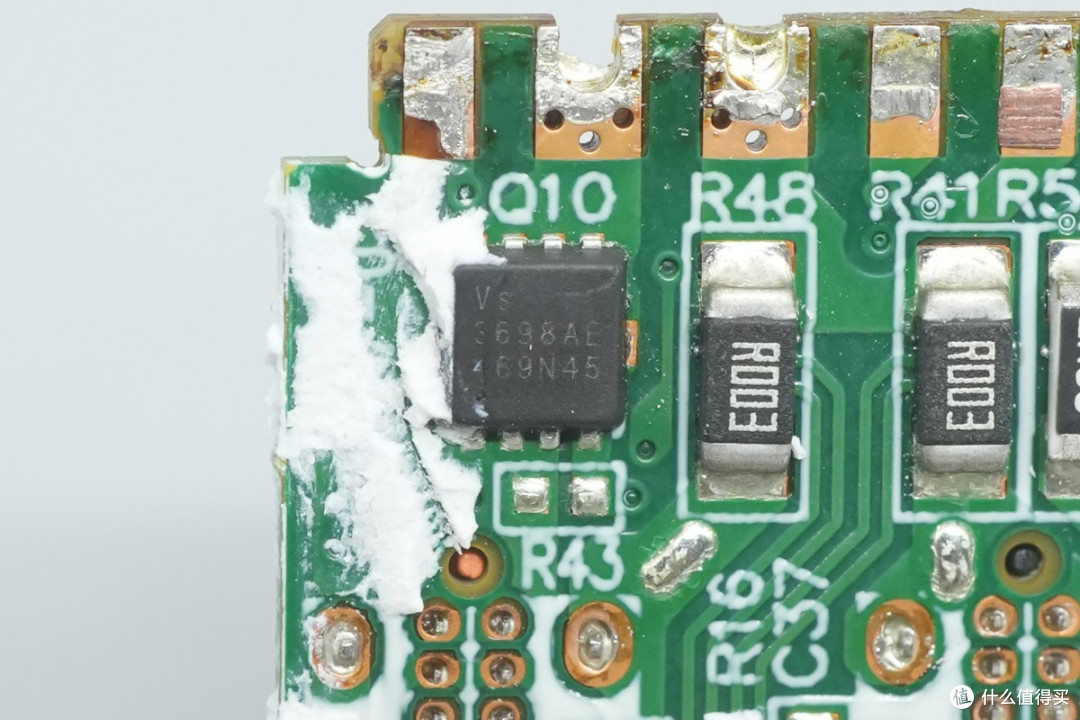

另外两颗VBUS开关管采用威兆半导体VS3698AE，NMOS管，耐压30V，导阻3mΩ，PDFN3333封装。

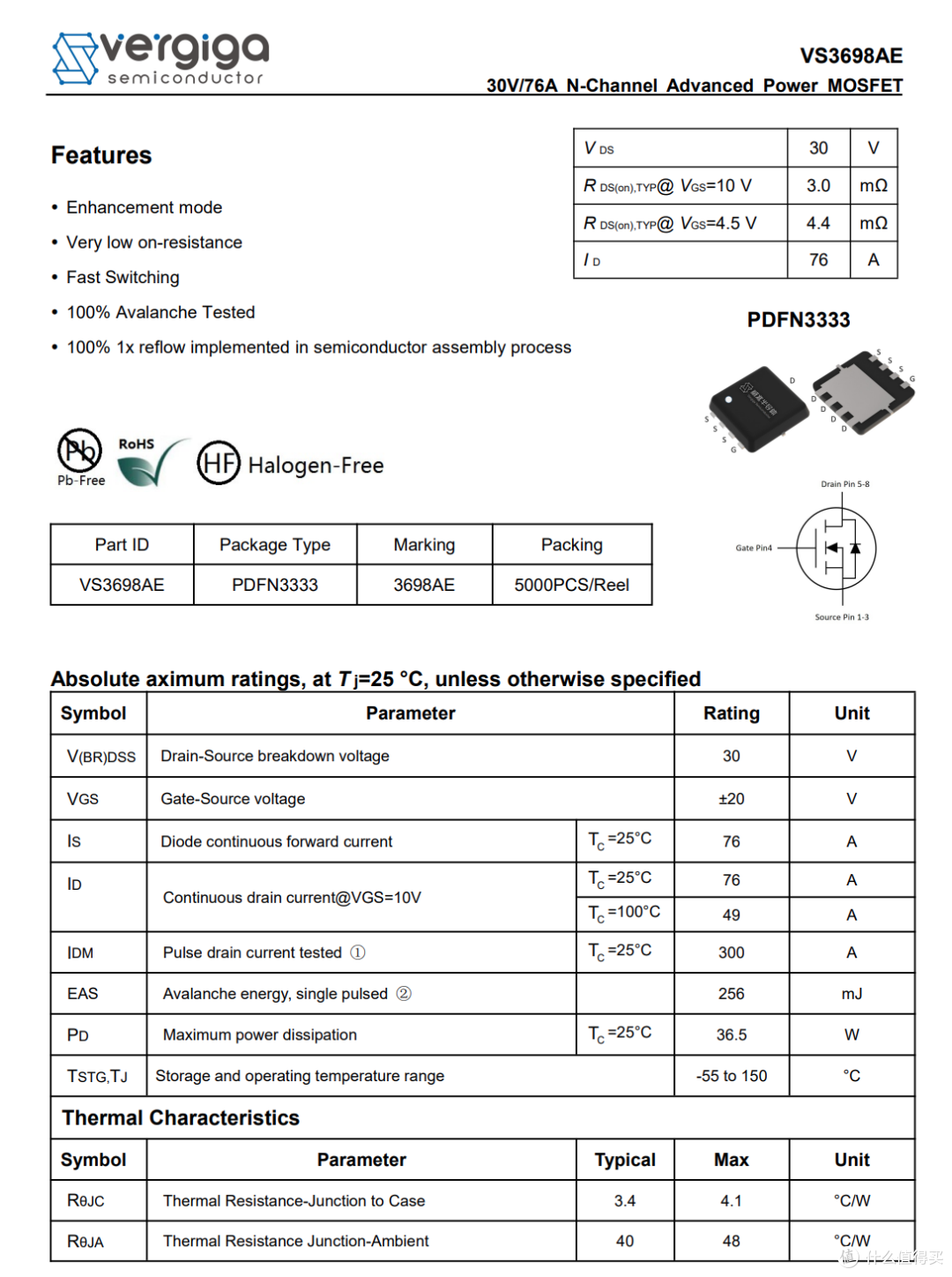

威兆半导体 VS3698AE 详细资料。

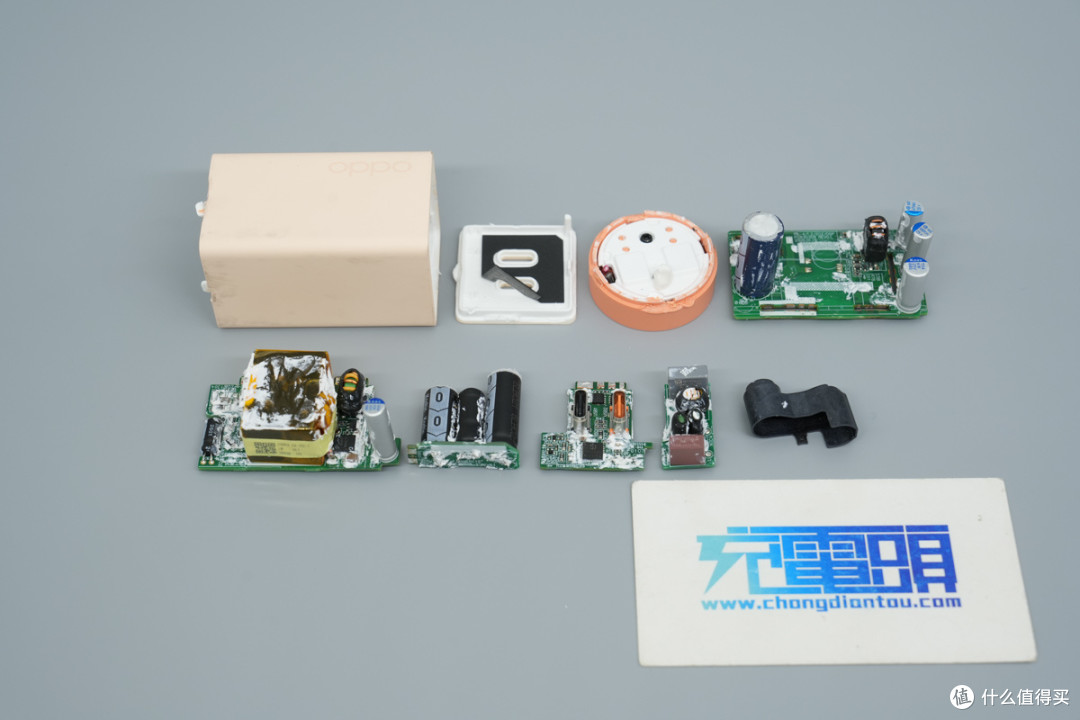

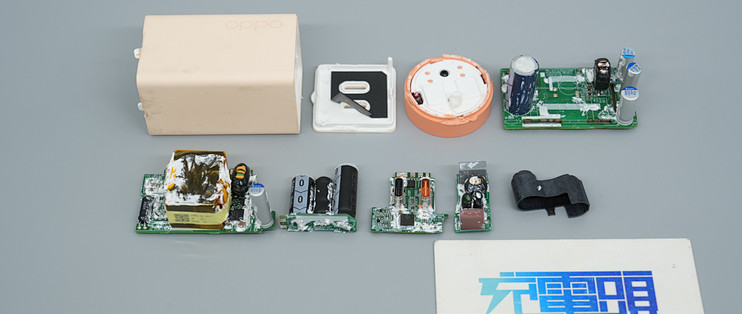

全部拆解一览，来张全家福。
充电头网拆解总结

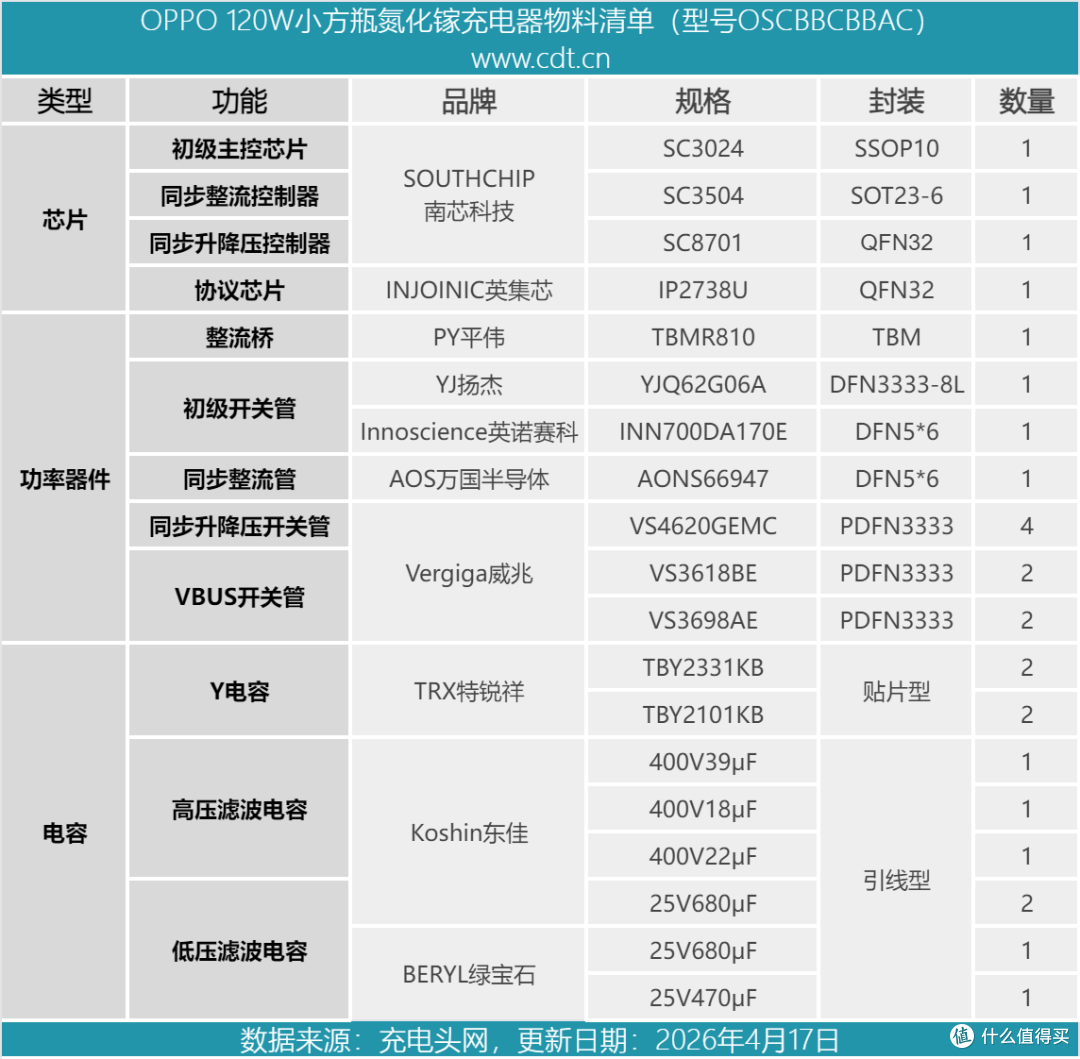

最后附上OPPO 120W小方瓶氮化镓充电器的核心器件清单，方便大家查阅。
OPPO 120W小方瓶双口超级闪充氮化镓充电器在外观上延续了小方瓶系列的标志性设计，明媚暖阳配色搭配哑光机身，兼具美观与抗指纹特性。可折叠插脚配合符合新国标的绝缘保护“瓶盖”，在提升便携性的同时进一步保障了使用安全。
性能方面，双USB-C接口配置支持多种快充协议，包括OPPO私有闪充、PD3.0、PPS以及UFCS融合快充，无论是为OPPO手机进行120W超级闪充，还是为笔记本提供65W PD快充，均能从容应对。
通过拆解发现，产品内部采用多块PCB板堆叠设计，空间利用率极高，器件之间填充白胶加固，并辅以石墨散热贴纸和麦拉片进行散热与绝缘。
产品基于南芯科技SC3024+SC3504电源方案设计，搭配英诺赛科INN700DA170E氮化镓功率器件以及AOS万国半导体的同步整流管。英集芯IP2738U双口协议芯片以及南芯SC8701实现双C口灵活功率分配，整体方案成熟高效。
