桌面快充新伙伴，影器INKEE CC700充电伴侣拆解

前言

在桌面大功率充电场景中，有些DIY玩家会利用高功率CRPS服务器电源作为供电底座，这类电源拥有功率余量足、转换效率高的优势，但需要配套转换装置完成电压变换与PD协议适配。

影器推出的INKEE CC700充电伴侣，正是面向这一需求打造的转换设备，整机外观设计精美，依靠CRPS服务器电源供电，这使得其可以灵活适配台达、奥海、航嘉等大厂的电源。

同时INKEE CC700还拓展出五路独立USB‑C输出，并赋予每个接口140W PD3.1快充的强悍性能，最大总输出功率可达700W，满足笔电、手机、移动电源等多设备同时高功率快充。

人机交互能力是这款产品的另一大亮点，INKEE CC700搭载智能屏幕，不仅可以识别供电电源的功率以及负载占比，还能实时显示电源输入输出以及各USB-C口的输出电压、电流、功率数据，并同步记录本次、上电、历史多维度充电能耗。

此外屏幕的操控采用触摸键实现，并支持屏幕亮度、提示音音量调节、数据清零、设备固件信息查看等设置项。相比市面同类产品，INKEE CC700的外观、接口配置、性能、交互性等多维度的设计均达到了一个新的高度。

INKEE CC700充电伴侣外观

INKEE CC700采用牛皮纸简约包装盒，顶部印刷INKEE CC700 Charging Mate产品名称。

底部印有产品型号、电气参数、厂商信息与各类认证标识，完整标注产品规格、执行标准以及包装清单。

包装盒上铭牌特写，制造商为深圳市影之器科技有限公司。

包装内是INKEE CC700以及配套数据线。配套线数量达到5根，且全部为240W规格编织线，诚意满满。

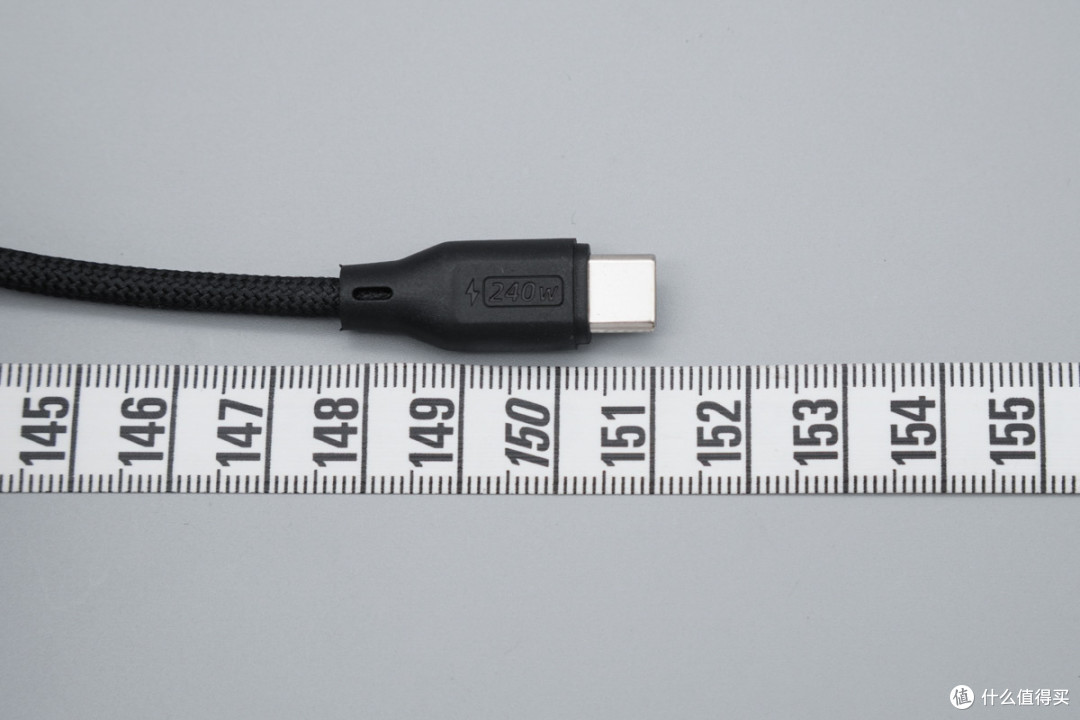

测得数据线长度达到1.5米，可适用日常生活中的大多数充电场景。

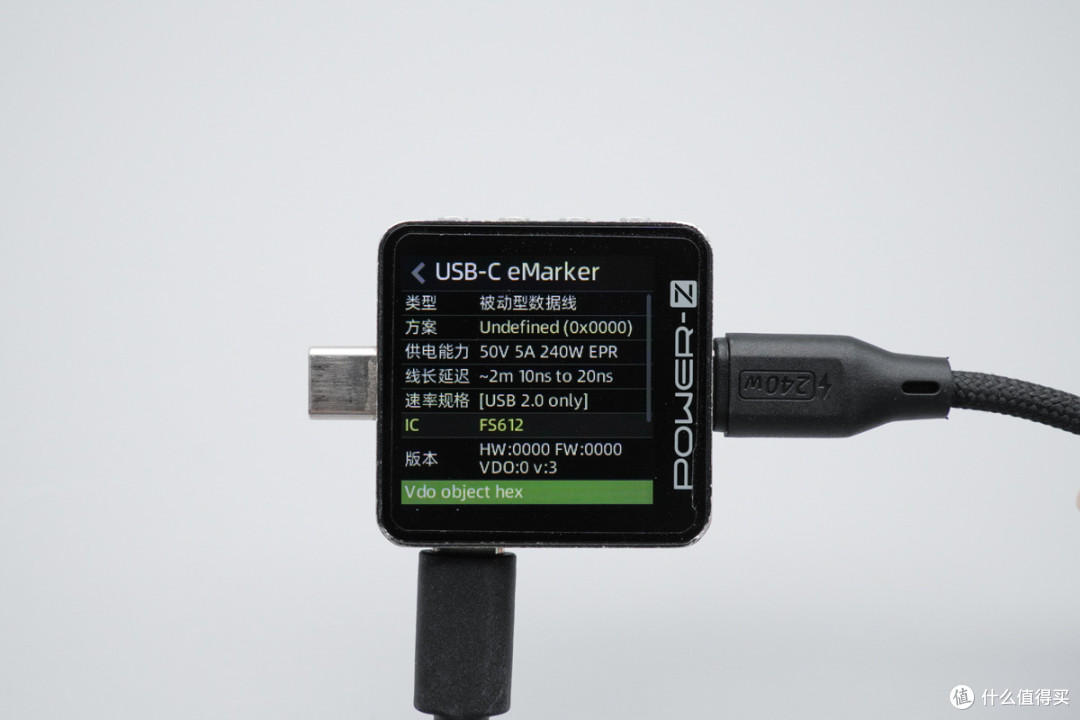

另外使用POWER-Z KM003C实测数据线规格为50V5A，支持最高240W功率传输。

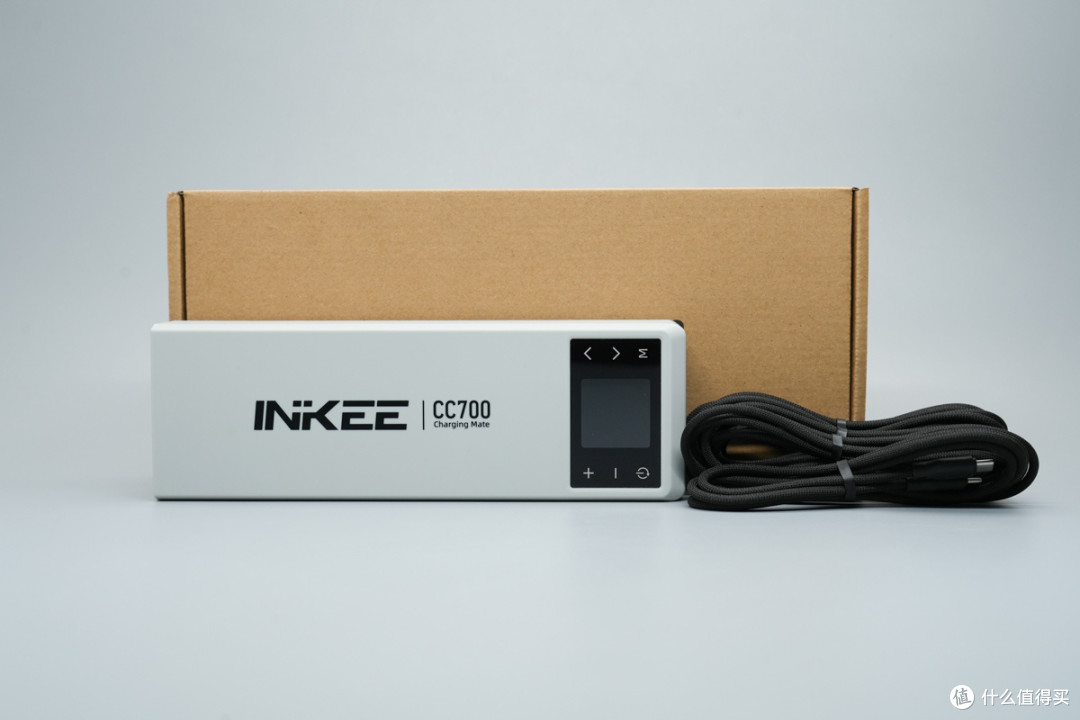

INKEE CC700采用浅灰色长条形盒体设计，整体简约精美。

机身顶部印有INKEE与CC700 Charging Mate标识。

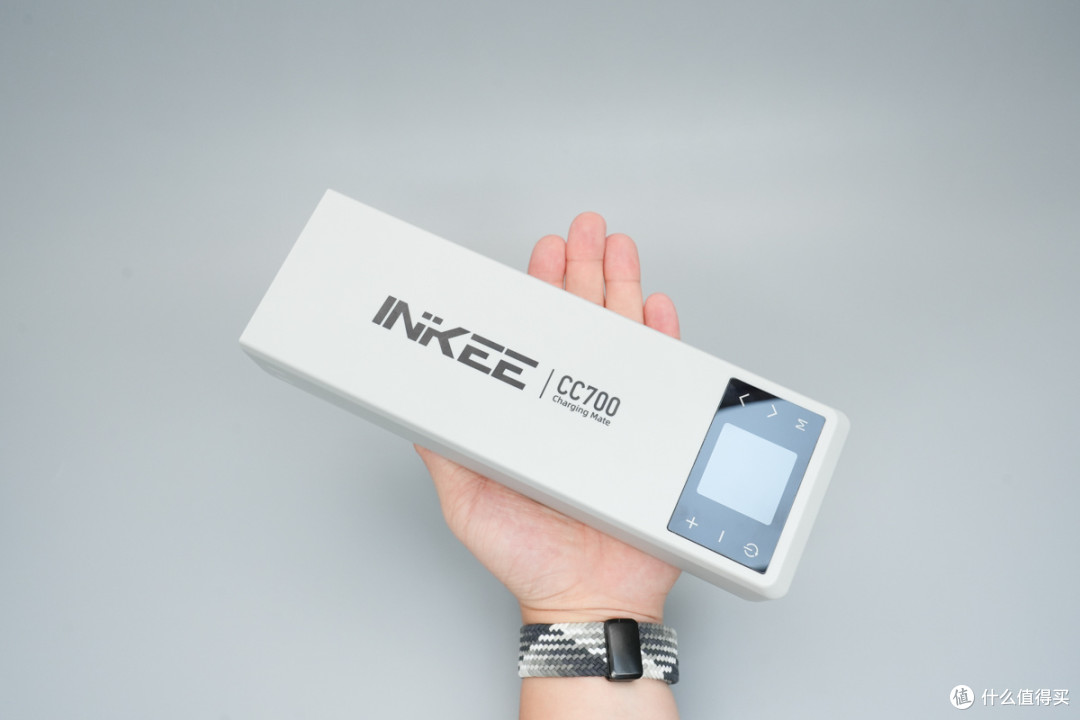

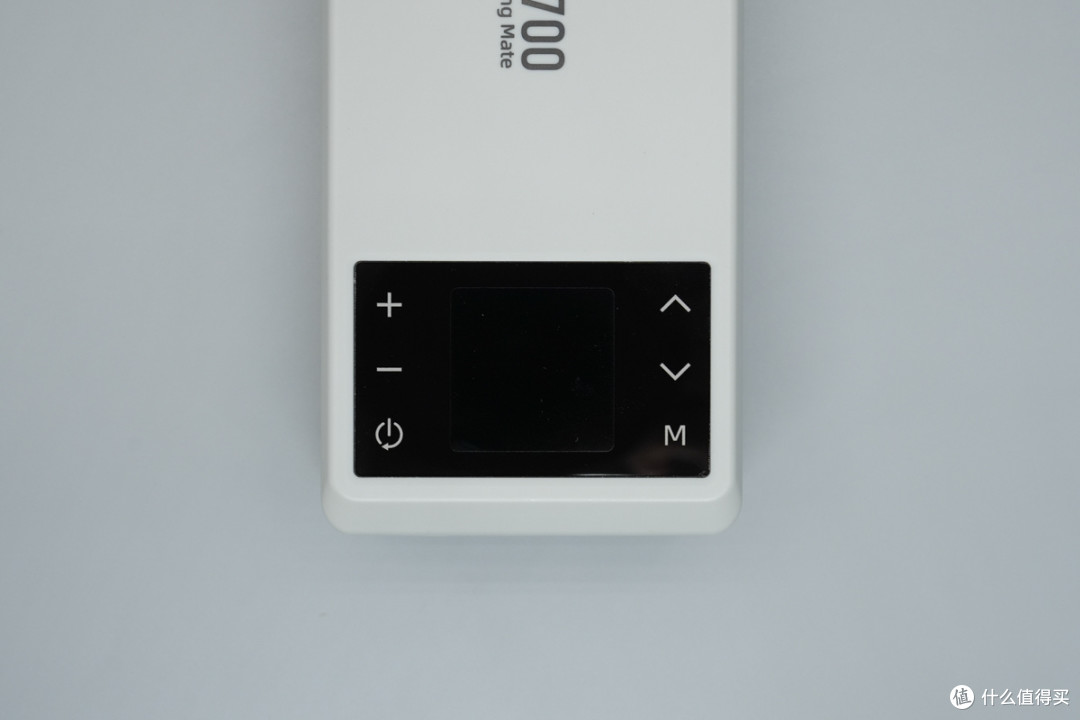

产品还搭载一块可视化多功能数显屏，屏幕两侧搭载触控功能按键，支持菜单切换、参数查看，直观监控各路 USB-C 接口的供电状态。

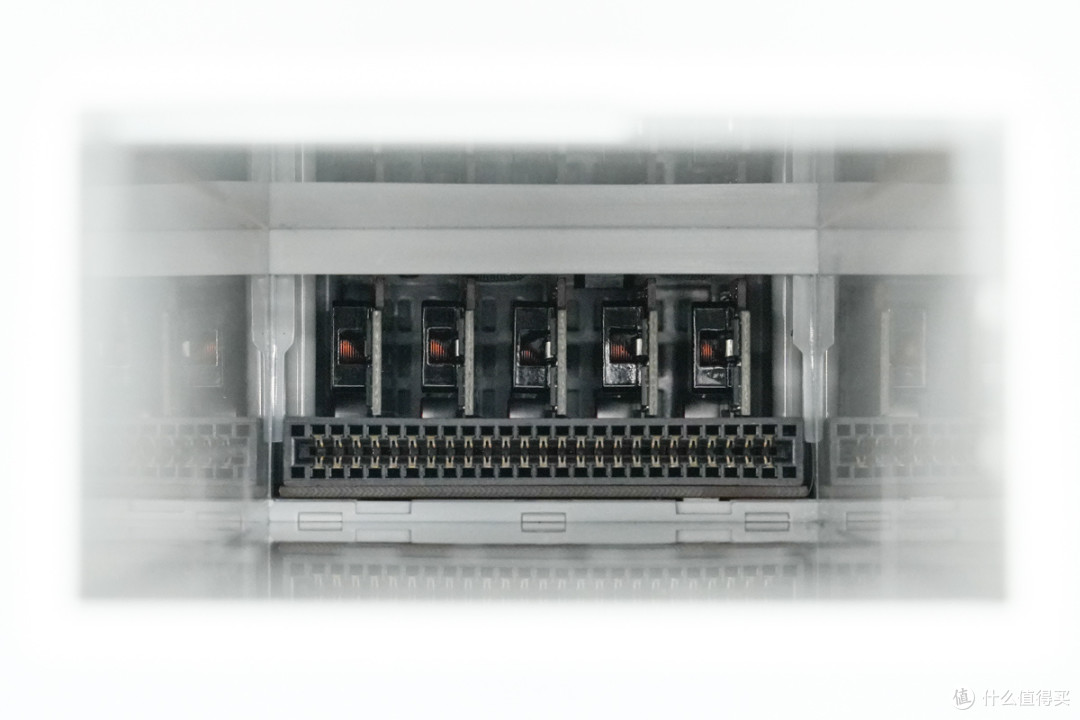

观察仓位内部，可以看到CRPS电源插槽，以及5个独立DC-DC充电模块。

输出端配置5个USB-C接口，壳体镂空辅助散热。

此外每个接口下方设计C1-5对应标识，分别用户区别使用。

底部贴有产品铭牌，同时两端设有防滑垫。

产品铭牌特写

型号：CC700

输入：12V⎓65A Max（Via CRPS）

输出（C1~C5）：5V⎓3A、9V⎓3A、12V⎓3A、15V⎓3A、20V⎓5A、28V⎓5A（140W Max）

总输出：700W（Max）

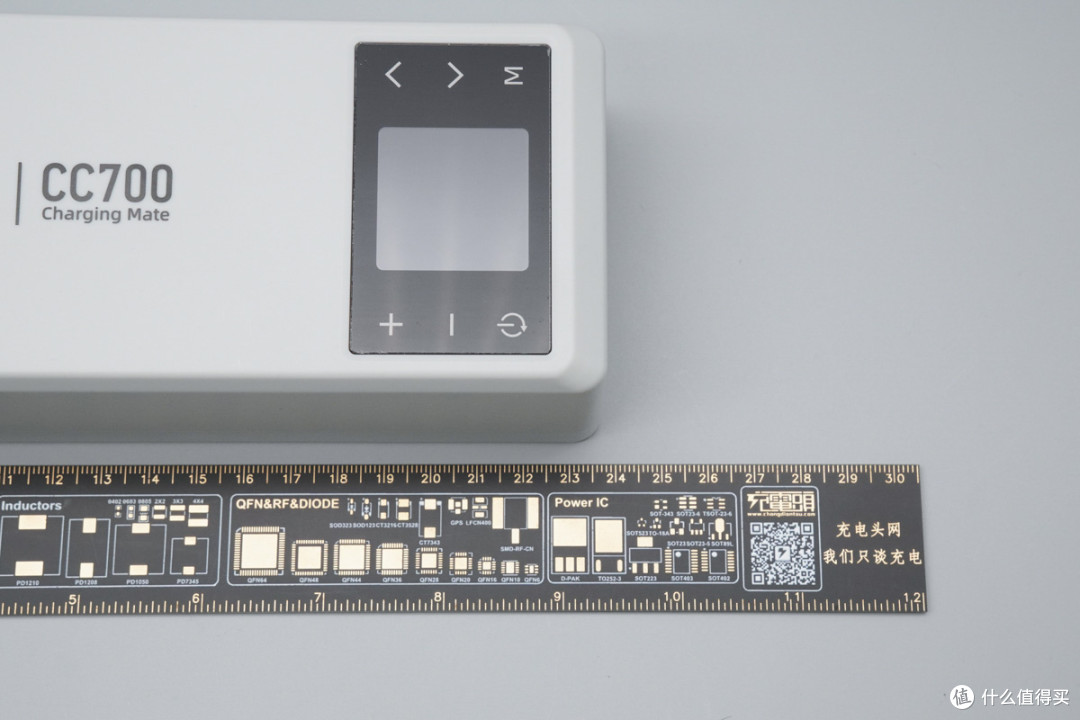

实测产品机身长度约为23.5cm。

宽度为81.1mm。

厚度为46.14mm。

产品拿在手上的大小直观感受，而且十分的精致美观。

另外测得INKEE CC700的重量约为311g。

使用800W CRPS服务器电源给INKEE CC700供电。

点亮屏幕，初始界面显示INKEE影器品牌。

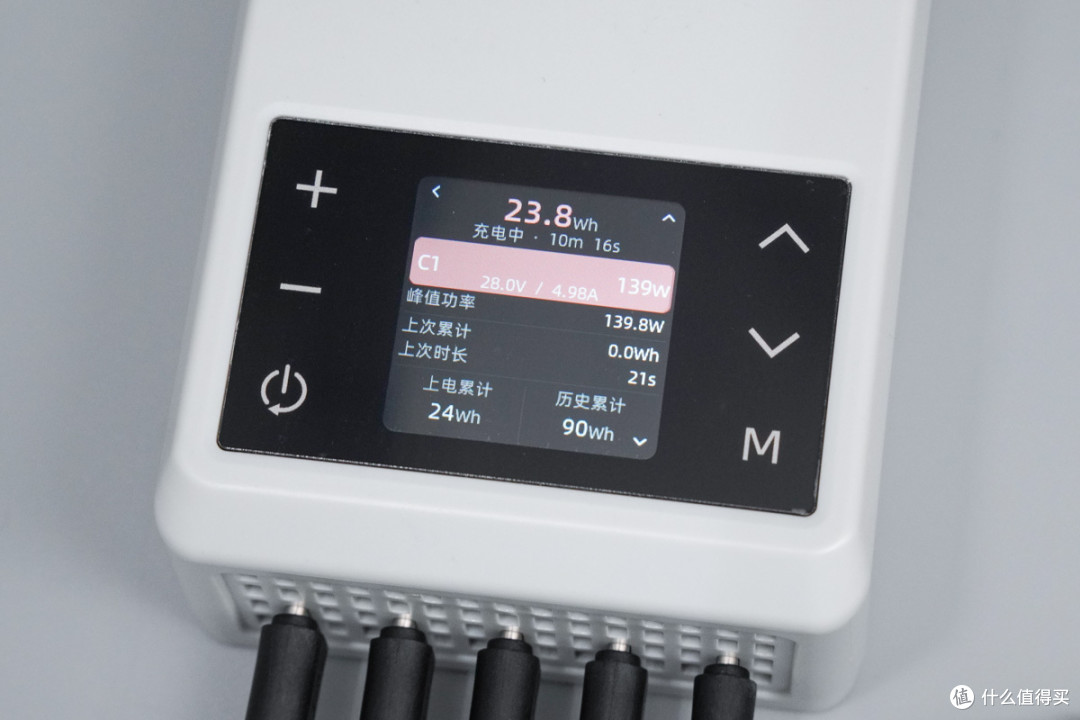

默认待机界面中，每个USB-C接口采用独立色块区分，电压、电流、功率一行展示，一目了然。当前C1口输出28.0V/4.83A，功率135W，C2~C5通道闲置无输出。

详情统计界面还能显示累计充电量，并保留本次、上电、历史多组电量记录，适合做充电能耗测试。

当然，CC700也提供相应的数据清除功能，支持本次累计、上电累计、历史累计三类电量记录单独清零，方便用户测试不同设备时快速重置数据，细节考虑十分到位。

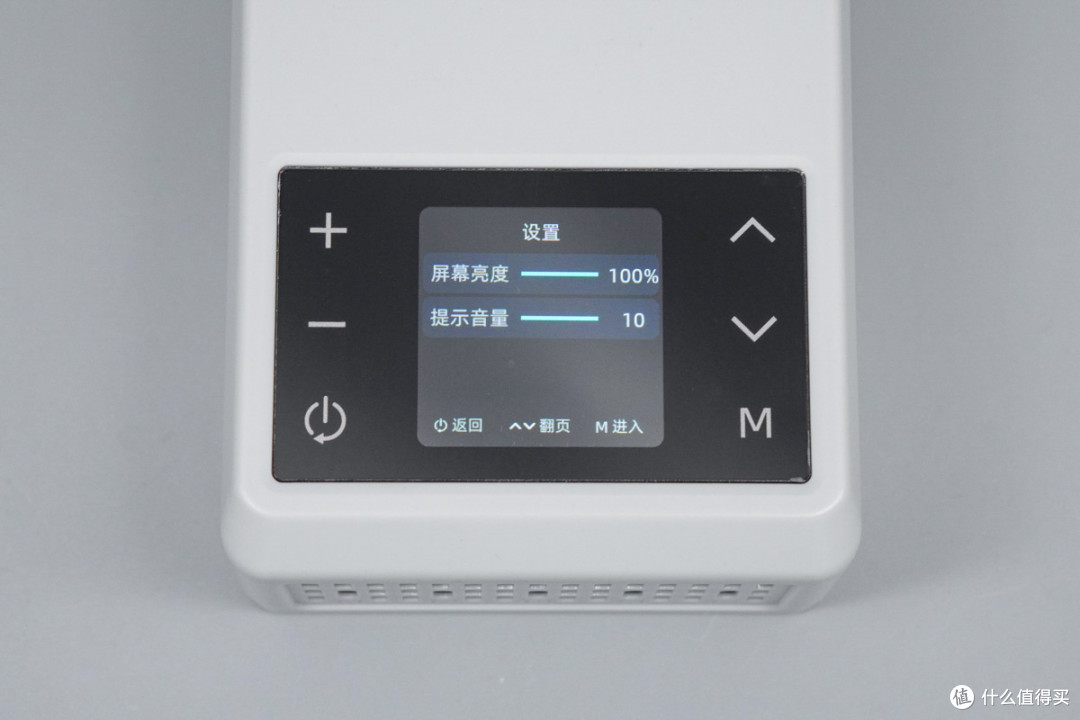

系统设置界面，还支持屏幕亮度以及提示音音量可调，还能开关操作提示音，以满足不同环节使用需求。

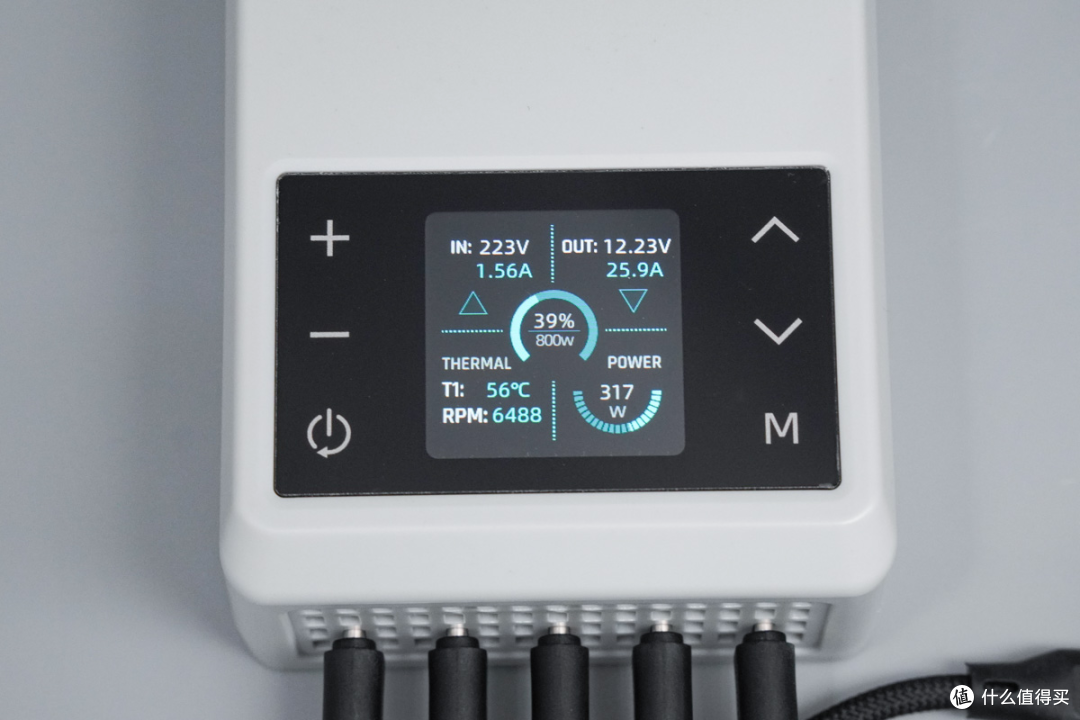

整机输入与系统监控界面，可实时显示输入/输出电压、电流、实时功率、负载占比、温度、风扇转速等详细核心数据。

当切换1600W CRPS服务器电源给INKEE CC700供电。

产品同样可以识别出供电电源的功率并通过屏幕显示，可以说相当智能。

在设备信息界面，还能展示硬件版本、固件版本、设备序列号信息，方便固件升级、设备溯源，工程测试必备。

使用POWER-Z KM003C测得USB-C1口支持PD3.1、PPS、QC5快充协议。

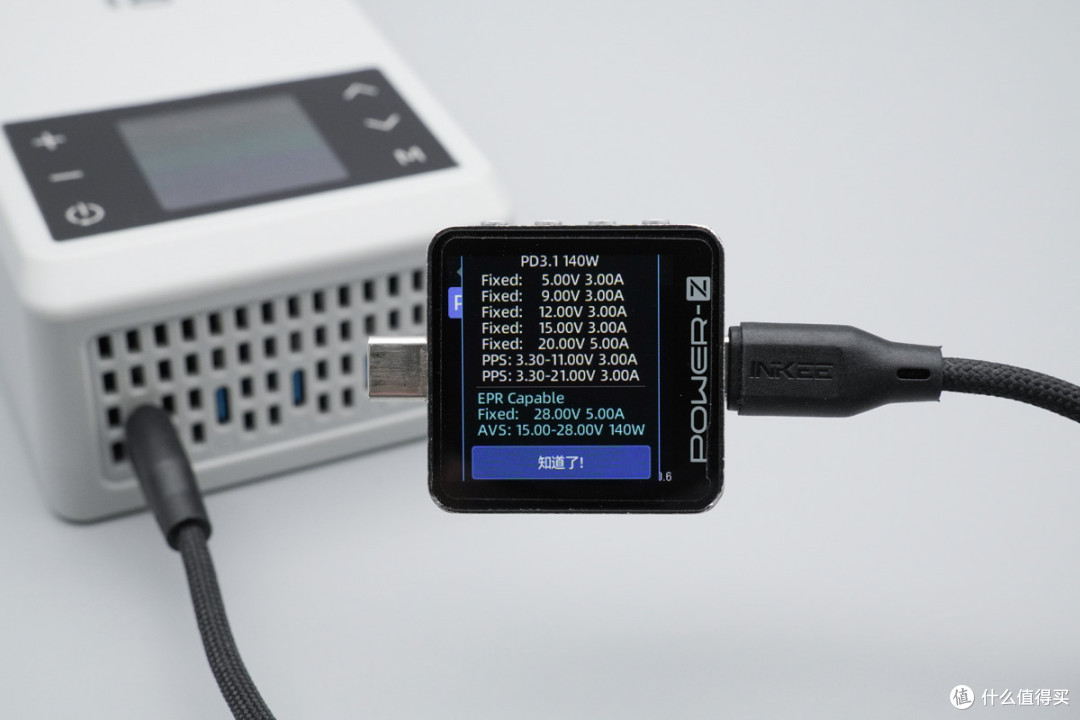

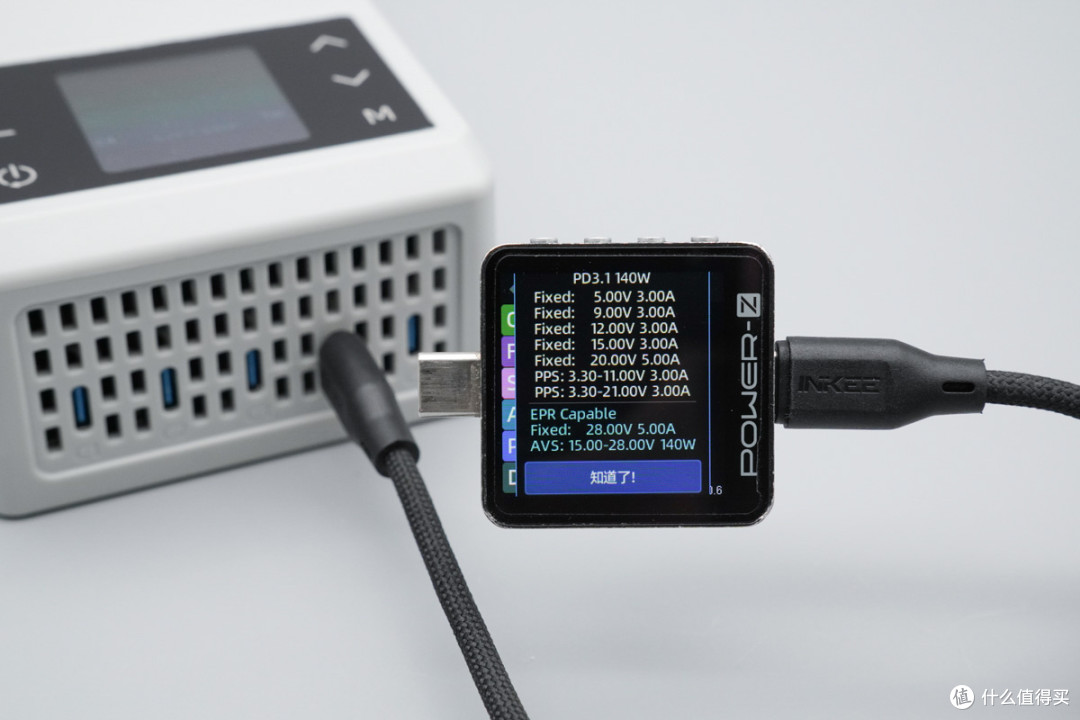

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，3.3–11V3A、3.3–21V3A两组PPS电压档位以及15–28V 140W AVS电压档位。

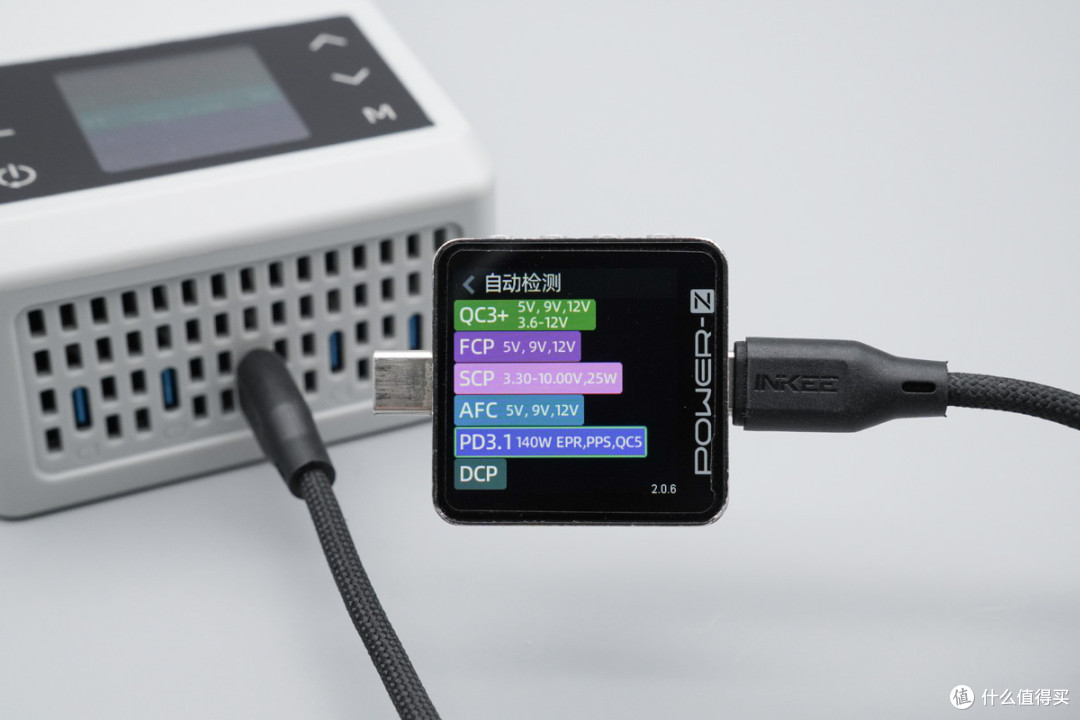

测得USB-C2口兼容QC3+、FCP、SCP、AFC、PD3.1、PPS、QC5、DCP充电协议。

PDO报文显示USB-C2口同样具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，3.3–11V3A、3.3–21V3A两组PPS电压档位以及15–28V 140W AVS电压档位。

测得USB-C3口兼容协议和USB-C2口的一样。

此外PDO报文也相同。

测得USB-C4口兼容协议也相同。

PDO报文测试结果显示也一样。

最后测得USB-C5口兼容协议与USB-C1口的一样。

通过INKEE CC700的USB-C5口给酷态科15号Ultra充电，POWER-Z KM003C显示移动电源接口端的输入功率约为131.75W，成功开启PD3.1 140W快充。

此时INKEE CC700屏幕显示USB-C5口通道的输出功率数据为134W，通过对比可见屏幕数据显示精度是非常可靠的。

INKEE CC700充电伴侣拆解

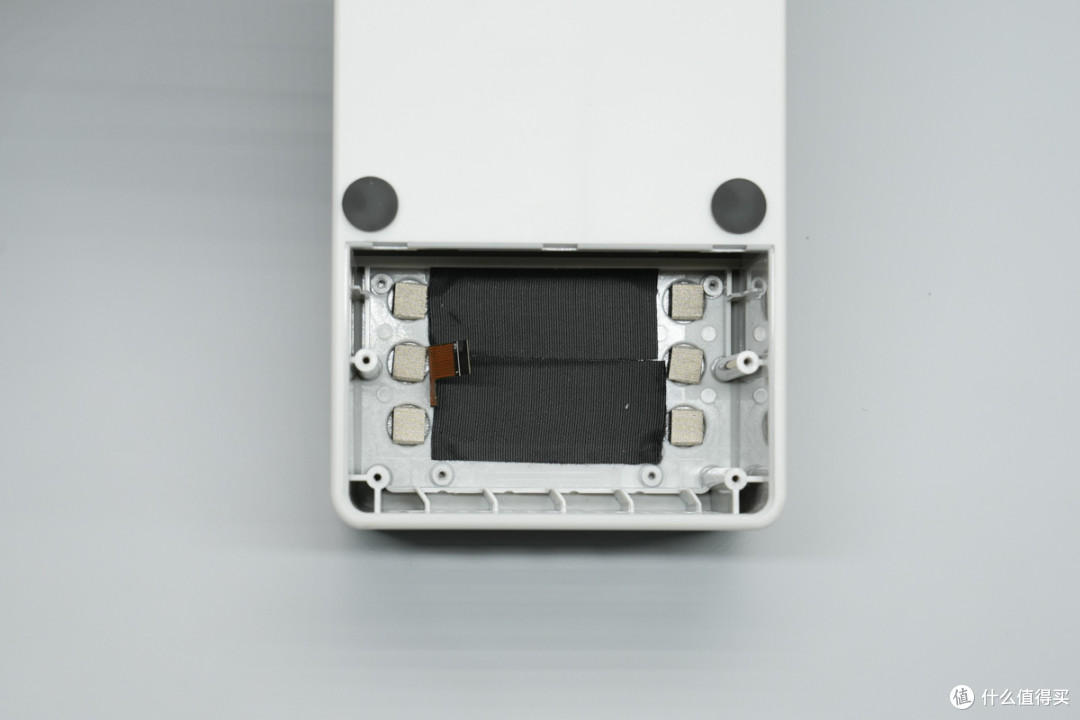

撕掉防滑垫，内部设有隐藏螺丝。

拆掉螺丝即可打开铭牌处盖板，内部PCBA模块使用螺丝固定。

继续拆掉螺丝将主模块以及屏幕控制小板取出，之间通过排线连接。

顶部屏幕也是通过排线连接控制小板，粘贴醋酸布胶带，两侧贴有导电布连接触摸按键。

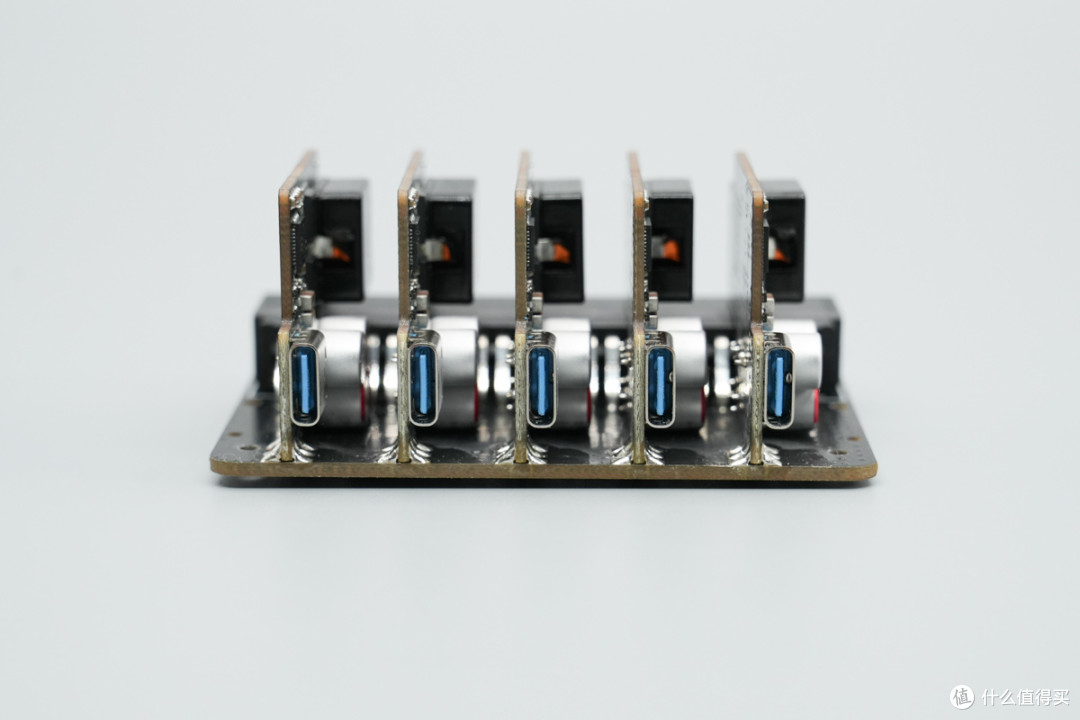

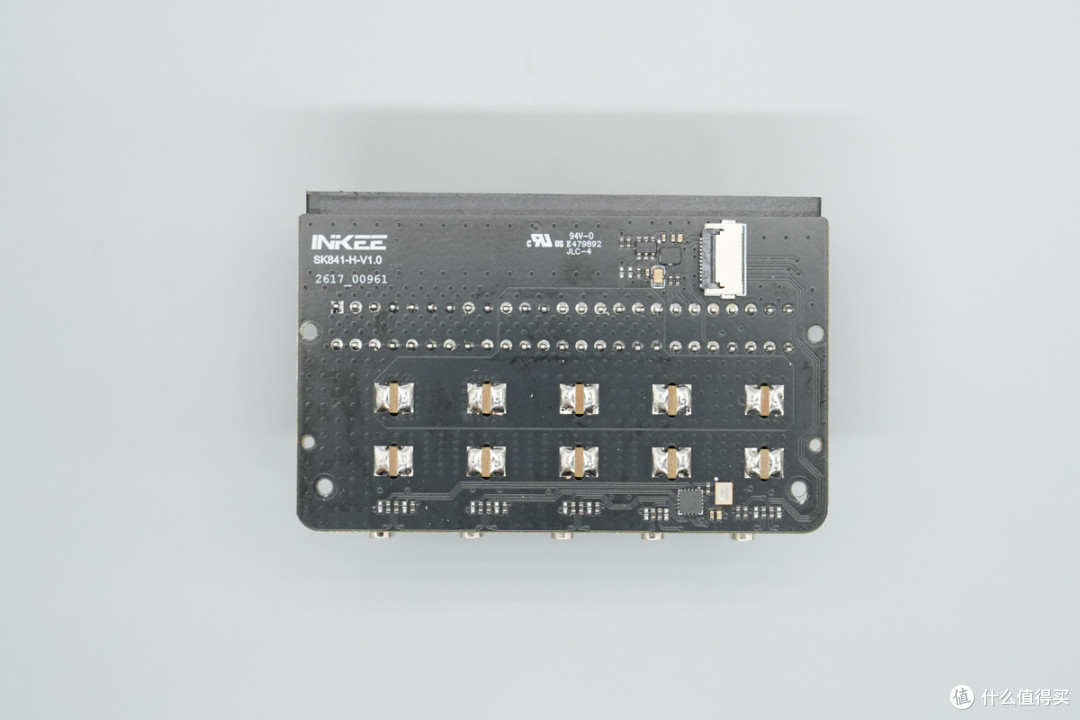

PCBA模块正面焊接5块USB-C小板，结合产品输出参数特点以及实物观察发现，5块小板设计完全一样。

小板正面设有电源管理芯片、同步升降压开关管、电感以及滤波电容。

从另一侧可以看到小板背面无器件。

小板前端焊接USB-C接口母座，过孔焊接。

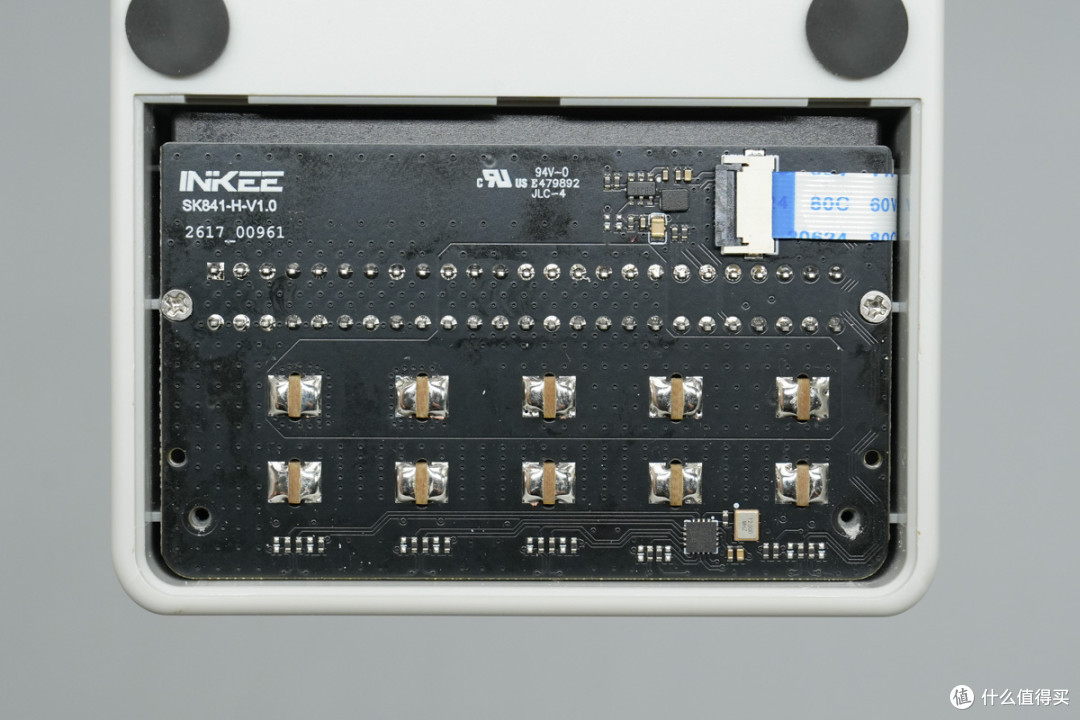

主板尾部焊接CRPS电源金手指插槽。

背面设有HUB集线器、晶振、同步降压转换器等器件。

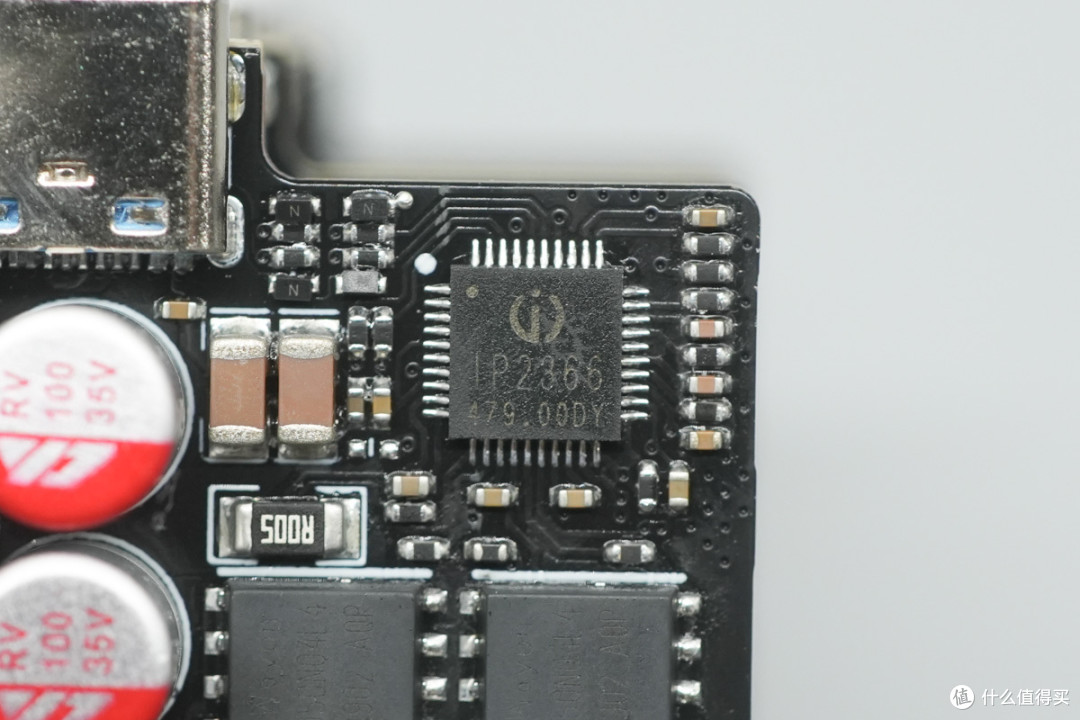

USB-C口的电源管理芯片来自英集芯，型号IP2366，这是一款集成PD3.1等多种快充协议和双向同步升降压转换器的锂电池充放电管理芯片，充放电功率高达140W。芯片具有高集成度与丰富功能，只需一个电感实现同步升降压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

IP2366 支持2/3/4/5/6节串联电芯，可通过外接电阻设置选择电池串联节数和电池类型；充满电压为3.65V/4.1V/4.2V/4.35V/4.4V。内置芯片温度、电池温度和输入电压控制检测环路，可以根据识别到的充电器功率，智能调节充电电流。

IP2366支持低功耗模式，进入低功耗模式后，待机电流降低到5μA。插入充电器便可自动唤醒充电，对外放电则需要短按按键来唤醒。芯片内置14bit ADC，可以精确测量输入电压和电流，电池电压和电流等信息。可通过I2C获取充放电电压、充电电流等信息。

IP2366采用5*5mm 0.4pitch QFN40 封装，支持输入过压、欠压保护，输出过流、短路保护，电池过充、过放、过流保护，芯片过温保护，充电电池温度NTC保护等多重保护措施，可靠性高。CC1/CC2 引脚均支持30V耐压，可有效防止产品损坏。

搭配的升降压开关管，两颗来自重庆万国，丝印04N2R6，采用DFN5*6封装。

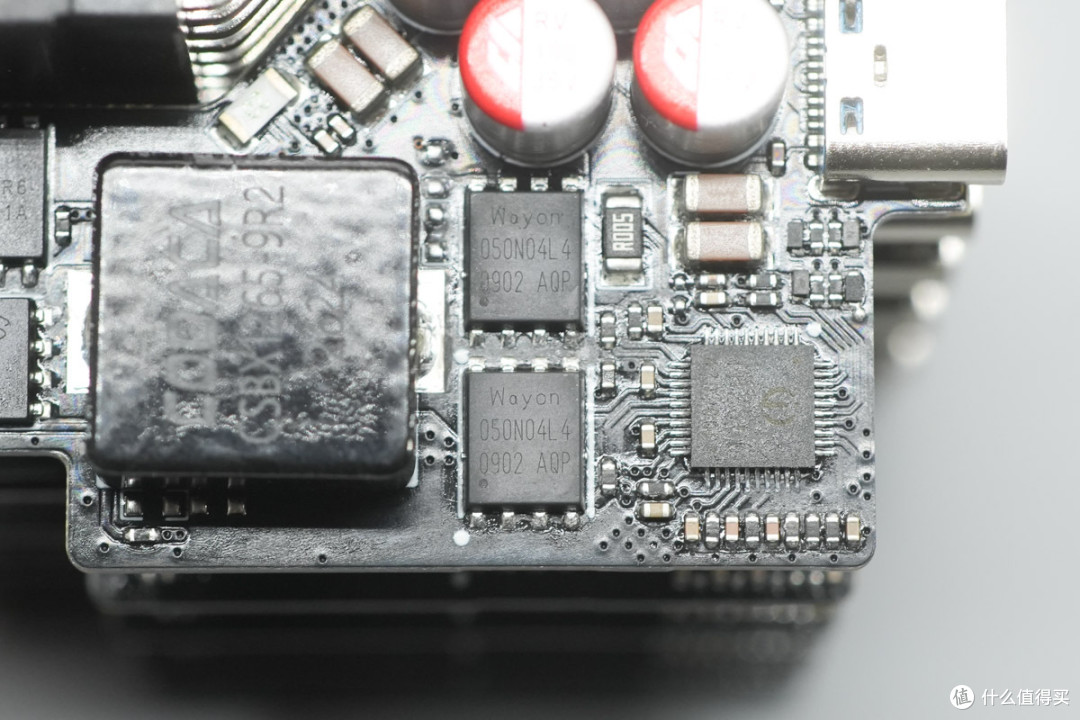

另外两颗同步升降压开关管来自维安，型号WMB050N04LG4，NMOS管，耐压40V，导通电阻5.5mΩ，采用PDFN5060-8L封装。

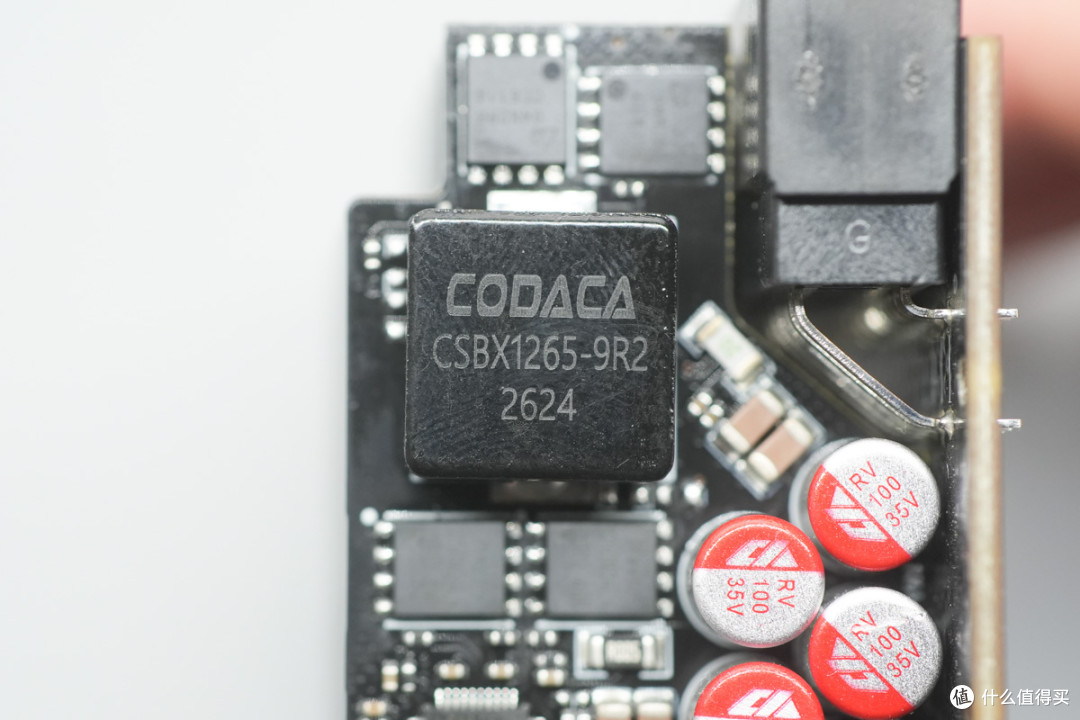

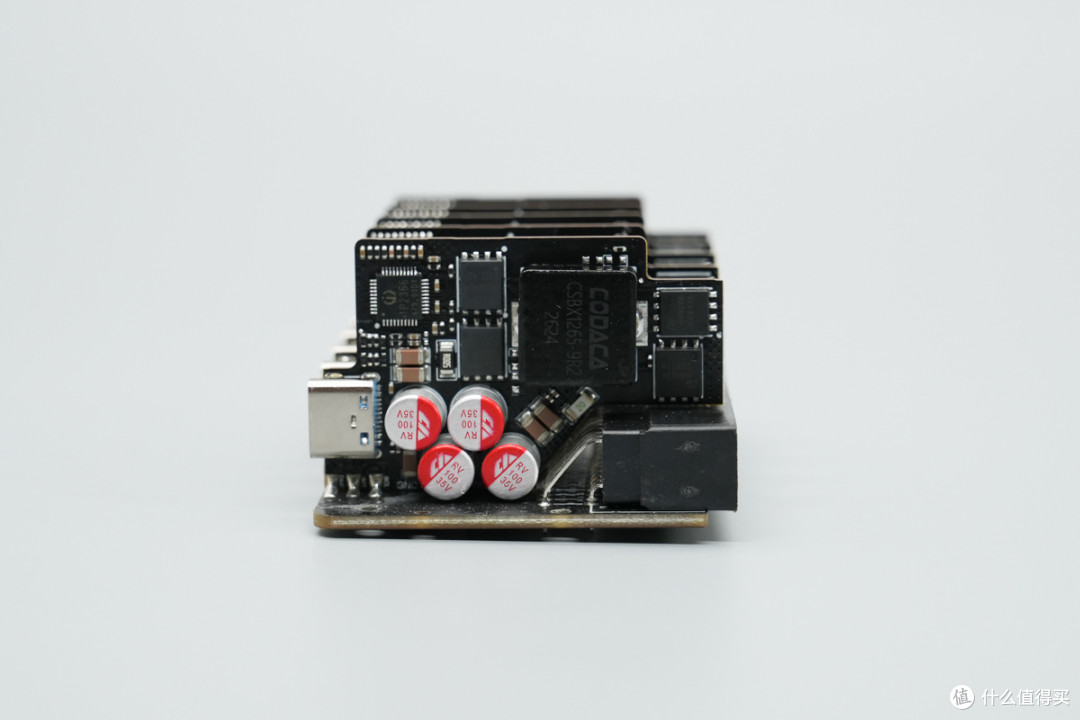

升降压电感来自CODACA科达嘉，型号CSBX1265-9R2，电感值9.2μH。

滤波电容来自ChuangHui创慧电子，规格均为100μF35V。

USB集线器来自沁恒，型号CH334P，是4口USB2.0 MTT HUB集线器，支持各端口独立带宽、独立过流检测，内置LDO，采用QFN16封装。

12.000MHz晶振特写，用于为CH334P提供基准时钟信号。

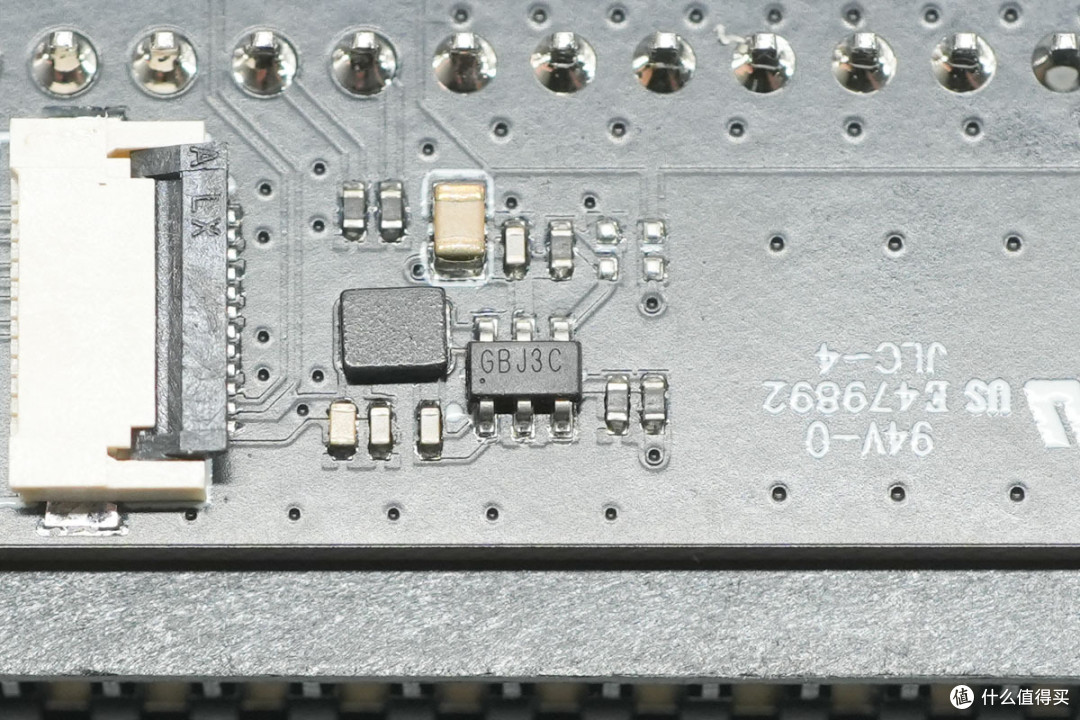

同步降压转换器丝印GBJ3C，采用SOT23-6封装，旁边是贴片电感、电容等器件。

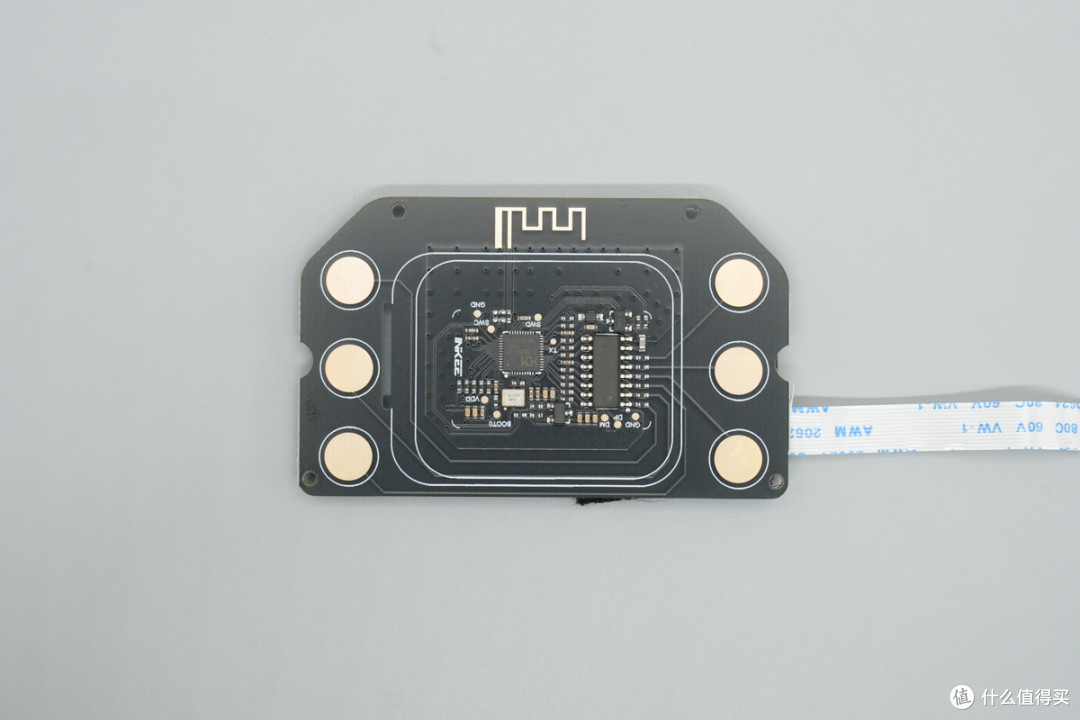

控制板正面设有主控MCU以及触控检测芯片，边缘还设有蓝牙天线。

小板背面除排线插座外，还设有一颗蜂鸣器。

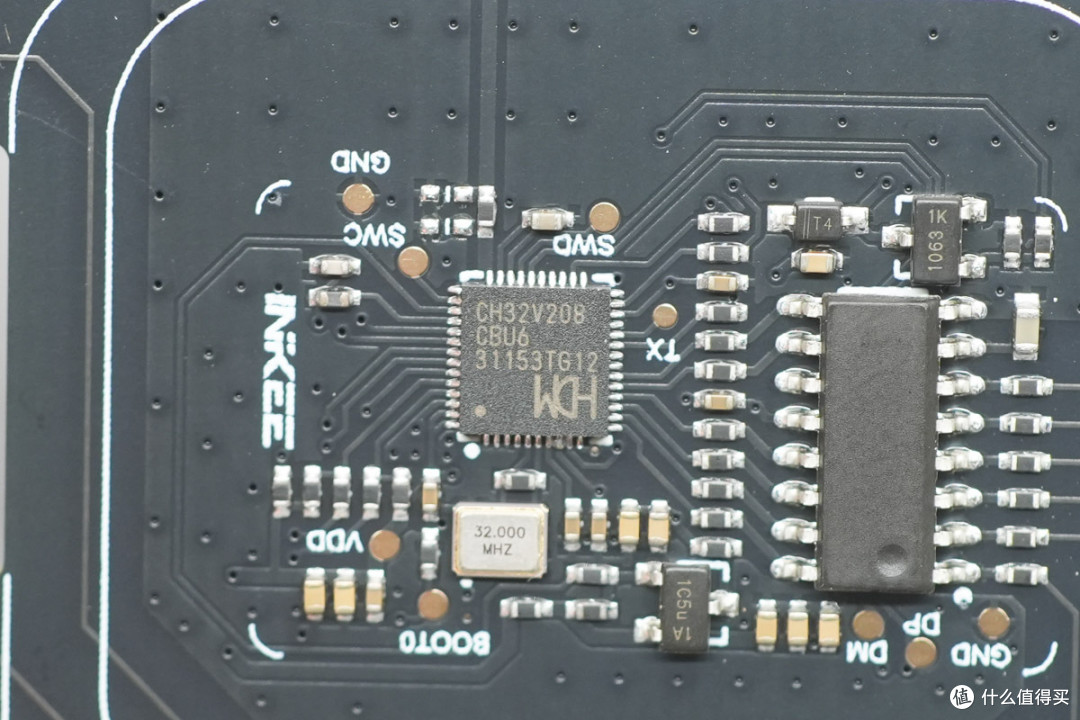

主控MCU来自沁恒，型号CH32V208CBU6，这是一款基于32位RISC-V指令集和架构的工业级通用微控制器，青稞V4C内核，最高主频144MHz，128KB Flash、64KB SRAM，内置BLE5.3蓝牙、16路TouchKey触摸检测、USB2.0全速接口，采用QFN48封装。

32.000MHz无源晶振特写，为CH32V208CBU6提供高精度外部时钟。

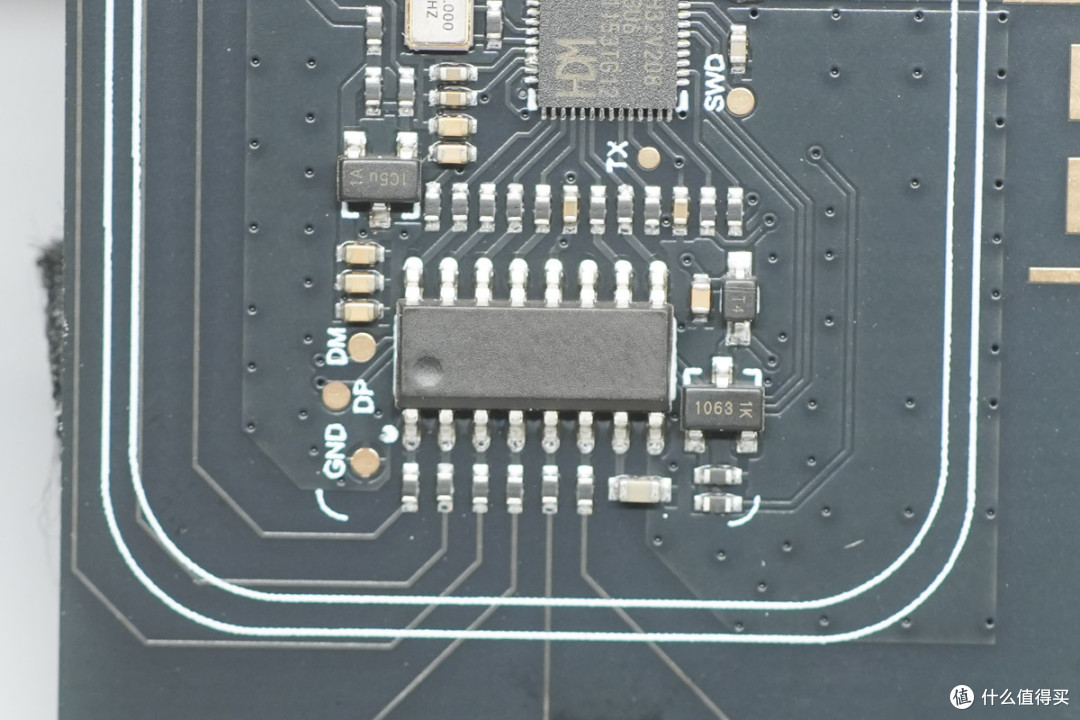

触摸检测芯片特写，采用SOP16封装。

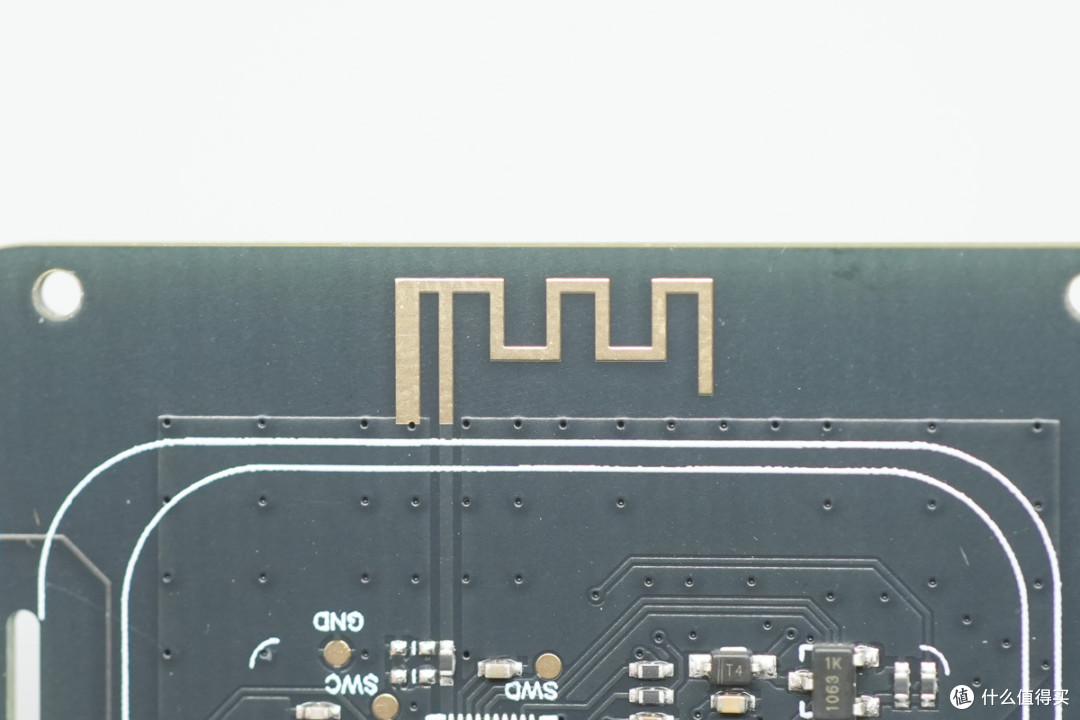

蓝牙天线特写。

蜂鸣器特写。

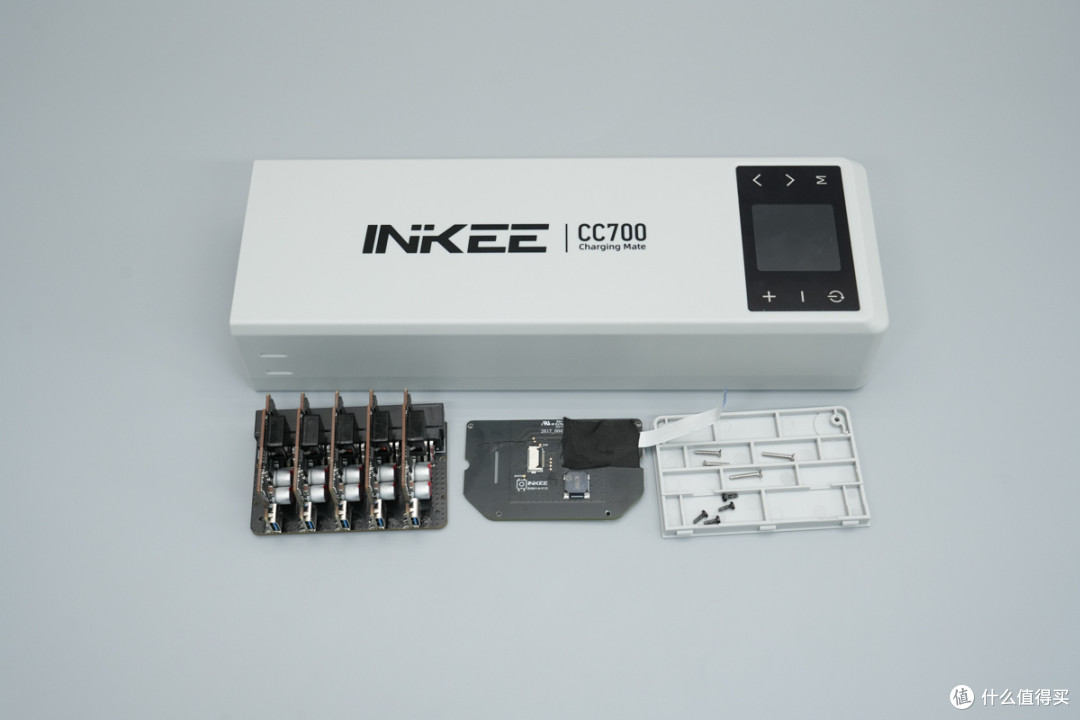

全部拆解一览，来张全家福。

服务器电源网拆解总结

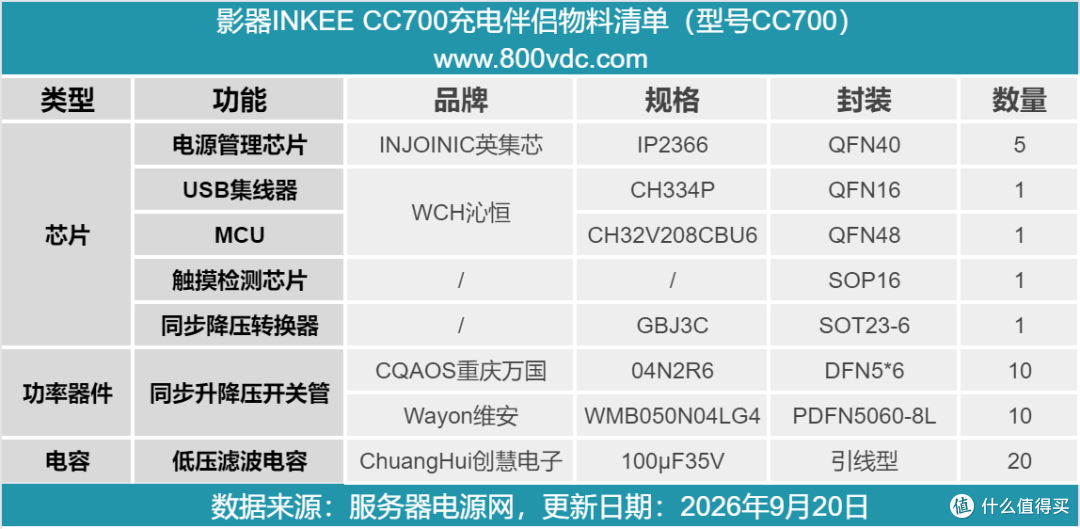

最后附上INKEE CC700充电伴侣的核心器件清单，方便大家查阅。

INKEE CC700充电伴侣定位CRPS服务器电源适配扩展设备，依靠外部CRPS电源提供12V大功率母线，自身完成五路USB‑C PD快充转换。

相比工业风的电源笼，INKEE CC700不仅外观设计更加精美，同时还配备智能彩屏与触摸按键，支持接口功率监控、电量累计、设备信息查看等实用功能，操控也十分方便简单，可玩性更上一个台阶。

此外配置的五个USB-C接口，每一路均完整支持 PD3.1 140W快充，单口输出规格拉满，多口同时输出互不影响，整机700W总功率可以满足多台大功率设备同时充电，面向DIY玩家、桌面多设备供电场景十分友好。

而且影器还十分贴心的为每个接口都配备一条1.5米240W规格的快充数据线，并且均为编织工艺打造不敷衍，让用户拿到手就能直接使用，无需另外备线，诚意十足。

通过拆解发现，产品采用模块化分体设计，5 路输出全部为完全一致的独立USB‑C小板，每一块小板搭载英集芯IP2366电源管理芯片，搭配重庆万国、维安功率管，实现完整独立的升降压功率变换回路。

主板上使用沁恒CH334P作为USB2.0 MTT HUB，处理小板与主控之间的数据交互，另外使用CH32V208CBU6MCU实现驱动彩屏、蜂鸣器提示音控制、USB通信等多项功能。
